КТ361 характеристики транзистора, цоколевка и импортные аналоги

Популярный советский транзистор КТ361 по своим техническим характеристикам, является полупроводниковым кремниевым триодом P-N-P-структуры (т.е. прямой проводимости). Разработан специально для использования в усилителях высокой частоты, а также в качестве комплементарной пары для уже известного КТ315. Однако, благодаря невысокой стоимости и хорошим параметрам, нашел применение во многих решениях схемотехники.

Содержание

1. Распиновка
2. Технические характеристики
3. Предельно допустимые
4. Типовые электрические
5. Особенности работы
6. Аналоги
7. Маркировка
8. Как проверить мультиметром
9. Основные производители

Распиновка

Стандартная цоколевка КТ361, если смотреть со стороны цифро-буквенной маркировки: – Э.К.Б. Т.е. эмиттер слева, база справа, а коллектор посередине. Первые версии (с 1971 г.) выпускались в пластиковом корпусе КТ-13. В последующем начали изготавливаться и в КТ-26 (он же ТО-92). Они имеют в обозначении дополнительные цифры 2 или 3.

Технические характеристики

Транзисторы КТ361 распределены по параметрам группам усиления и отличаются между собой преимущественно такими основными характеристиками: максимальное постоянное напряжения между выводами К-Э, К-Б (при R_БЭ=10 кОм) от 20 до 50 В; статическим коэффициентом передачи тока (H_21Э) от 20 до 350. При этом разброс возможного H_21Э, даже в одинаково промаркированных устройствах, может значительно варьироваться. У них также разные напряжения между К-Э от 10 до 60 В, при обратном токе К-Э не более 1 мА. Другие значения параметров похожие и являются типовыми для всего семейства.

Предельно допустимые

Рассмотрим предельно допустимые параметры, характерные для серии КТ361:

• напряжение между выводами Б-Э до 4В;
• ток коллектора до 50мА;
• мощность рассеивания: 150мВт, если Т>+100^оС до 30мВт;
• температуры: кристалла до 120 ^оС; окружающей среды – 60…+100 ^оС;
• статический потенциал до 200 В.

При повышении нагрева устройства свыше +100 ^оС отдельные параметры ухудшаются. Особенно это сильно влияет на мощность рассеивания.

Мощность можно вычислить по стандартной формуле: P_Кmax=(Т_{кристалла}-Т_{окр.среда})/0.67 ^оС/мВт.

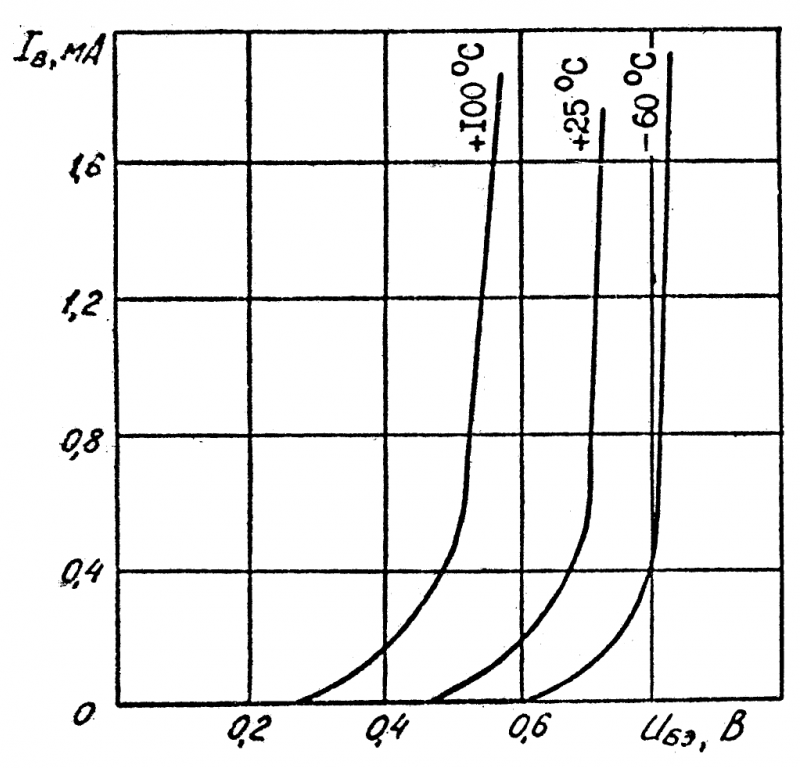

Типовые электрические

К типовым электрическим параметрам у КТ361 относятся:

• граничная частота по H_21Э (если U_KЭ=10 В и I_Э=5 мА) более 250 МГц;
• обратные токи: между К-Э (при R_БЭ=10 кОм и максимальном U_KЭ) до 1 мкА; коллектора (при U_KБ=10В) до 1 мкА;
• возможная емкость перехода на коллекторе-7..9 пФ;
• статический коэффициент усиления H_{21Э от 20 до 350.}

Исходя из вышесказанного, КТ361 можно отнести к высокочастотным полупроводниковым триодам p-n-p-структуры малой мощности. В таблице представлены основные значения наиболее распространенных его групп.

Особенности работы

Из-за специфичной эпитаксиально-планарной технологии изготовления, КТ361 получился не столь хорош, как его «старший брат» КТ315. К основным его недостаткам можно отнести:

• большой разброс значений H_21Э;
• в два раза меньший предельно допустимый коллекторный ток;
• внезапно появляющиеся/пропадающие шумы.

Вместе эти транзисторы выгодней использовать при I_К в районе 20…30 мА, в этот момент H_21Э у них самый высокий. Но при одинаковых условиях и режимах эксплуатации КТ 361 выходит из строя быстрее. Как следствие альтернативу ему приходится искать чаще. Но многое зависит от схемы и её назначения.

Аналоги

Импортные аналоги для кт361 обычно подбирают из следующих устройств: BC556, 2N3905, BC557, BC308A, BC327, SS9012, 2N3906, Из отечественных в качестве замены можно рассмотреть: КТ3107, КТ502. В SMD-корпусе импортные ВС857, ВС858 и российский или белорусский КТ3129.

Маркировка

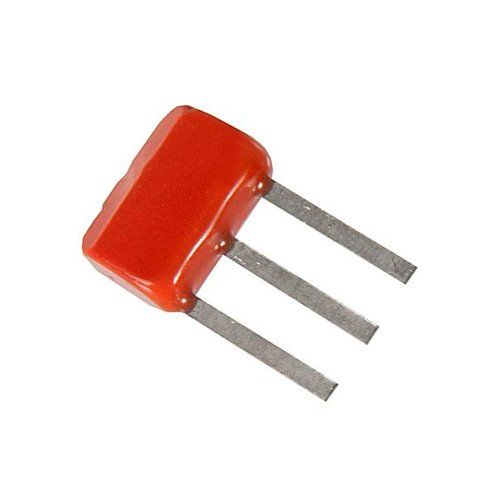

Первоначальная кодовая маркировка пластиковой упаковки КТ-13 состояла всего из одного символа, размещенного прямо по центру. Она могла запутать многих радиолюбителей, так как в начальный период производства (с 1967 г.) уже были похожие изделия в аналогичном исполнении, но с другими параметрами.

Поэтому с 1971г. обозначение группы коэффициента усиления по току у КТ361, состоящее всего из одной буквы, стали наносить посередине корпуса. Чуть ниже — дату выпуска. Данный транзистор легко отличить от КТ315, групповая принадлежность которого указана в левом верхнем углу на пластике. Таким образом, производители продолжают делать и сейчас.

Транзисторы в корпусе КТ-26 имеют полную цифро-буквенную маркировку и их идентификация обычно не вызывает трудностей.

Как проверить мультиметром

Для проверки КТ361 на работоспособность можно воспользоваться мультиметром. Для этого надо диагностировать его одностороннюю проводимость p-n-переходов. Включаем прибор измерений в режим прозвонки диодов. Затем, при подключении черного щупа «-» к базе, а красного «+» к эмиттеру, на экране тестера должно отобразиться прямое падение напряжения — в районе 790…830 мВ. Примерно такое же значение получится при подсоединении плюса на эмиттер.

При подключении щупов в обратном порядке, т.е. черного щупа на эмиттер и красного на базу, на экране тестера должна отображаться цифра «1». Она указывает на бесконечное падение напряжения на переходе транзистора. В этом случае можно сказать, что транзистор работоспособен. Если мультиметр при таком подключении показывает, какие либо другие величины – изделие не исправно.

Аналогичным способом можно проверить любой биполярник, в том числе КТ315. При этом не забывайте о его n-p-n-структуре. Поэтому полярность подключения щупов мультиметра будет другая.

Основные производители

КТ361 в советское время выпускали многие предприятия. Вот немногочисленный список основных производителей: «Электронприбор» г.Фрязино, «Квазар» г. Киев, «Кварцит» г.Орджоникидзе, «Континет» г.Зеленодольск, «Элькор» г. Нальчик, «ПЗПП» г. Прохладный, «НИИПП» г. Томск, «Элекс» г. Александров. Сейчас изготовление более новых версий осталось преимущественно на заводах ЗАО «Кремний» г. Брянск (Россия) и  «Интеграл» г. Минск (Белоруссия).

Транзисторы кт315 и кт361 характеристики

Первый отечественный транзистор, приспособленный для массового производства. Благодаря своей распространенности, мем в радиолюбительской среде. Выгодно отличаясь ничтожными размерами и фантастическими характеристиками, мог быть использован юными кулибиными в самых разных устройствах: от простейшего переключателя до радиожучков. В наши дни обрёл корпус КТ известный буржуям как TO и к вящей радости радиофилов продолжает производиться на просторах Синеокой. Имеет n-p-n проводимость, выпускается в пластмассовом корпусе. Также существует комплементарный p-n-p транзистор КТ

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Описание транзистора КТ361
• Как отличить транзистор кт315 от кт361
• Please turn JavaScript on and reload the page.
• КТ315 цоколевка, КТ315 параметры, КТ315 характеристики
• Транзистор кт361
• КТ315 n-p-n транзистор документация на русском
• Кт 361 технические характеристики
• Наши любимые транзисторы КТ315 и КТ361
• Транзистор КТ361: КТ361А, КТ361Б, КТ361В, КТ361Г, КТ361Д, КТ361Е

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: sxematube — маркировка, цоколевка и внешний вид транзисторов кт315 и кт361

Описание транзистора КТ361

Категория: Tonich , Маркировка компонентов. Личный кабинет Регистрация Авторизация. Логин: Пароль Забыли? Логин: Пароль: запомнить меня что это. Как отличить КТ от КТ? Автор: Tonich от , В очередной раз вылетело из головы как различить транзисторы КТ и КТ Пока вспоминал, решил сделать для себя маленькую шпаргалку, которая надеюсь послужит не только мне.

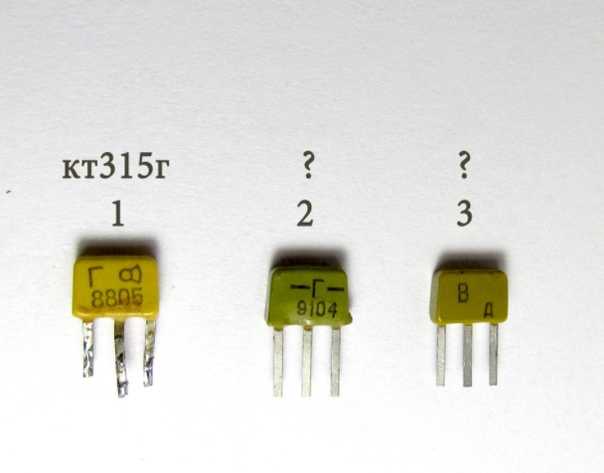

Насколько мне известно других транзисторов в этом корпусе не выпускали. Отличить транзисторы друг от друга можно по букве на лицевой стороне транзистора, у КТ — буква пишется посередине корпуса , у КТ — в левом верхнем углу. Старые транзисторы кт тоже иногда маркировались буквой посередине, но сейчас это уже раритет потому как было это до выпуска кт Историю транзисторов кт и кт можно почитать на сайте музея электронных раритетов.

Другие публикации по теме:.

Вернуться 5. Уважаемый посетитель, Вы зашли на сайт как незарегистрированный пользователь. Мы рекомендуем Вам зарегистрироваться либо войти на сайт под своим именем. Регистрация: 9. Регистрация: Информация Посетители, находящиеся в группе Гости , не могут оставлять комментарии к данной публикации. Поиск документации. По названию. По описанию. Пользователей онлайн: 9 Гостей: 9. В вашем браузере отключено использование javascript! Настройте параметры браузера для получения максимального удобства работы.

По всем вопросам пишите support radioaktiv.

Как отличить транзистор кт315 от кт361

Транзистор КТ — биполярный n-p-n типа. В Советском Союзе был одним из самых популярных и недорогих транзисторов. Выпуск бал начат еще в А с г. Внешний вид транзистора. Иногда можно встретить транзистор и в другом корпусе, но это довольно редкие случаи. Содержание драгоценных металлов в транзисторе КТ

корпуса транзисторов одинаковы, назначение выводов так же совпадают. Как же отличить транзистор КТ от КТ Бывает.

Please turn JavaScript on and reload the page.

Отправить комментарий. Транзисторы КТ и КТ Характеристики и их зарубежные аналоги. Транзисторы кремниевые эпитаксиально-планарные усилительные высокочастотные маломощные. Предназначены для работы в усилителях высокой и низкой частоты. Транзистор КТ один из самых распространенных отечественных транзисторов. У КТ есть аналог другой проводимости p-n-p- это транзистор КТ У транзистора КТ на корпусе возле буквенного индекса есть точка или пробел. Буквенный индекс указан посередине,в отличие от КТ Транзистор КТ также выпускался или выпускается в корпусе ТО

КТ315 цоколевка, КТ315 параметры, КТ315 характеристики

Включение биполярного транзистора в ключевом режиме. Схема еще не совсем доделана. Режим класса d или ключевой режим работы. Токи покоя в режиме.

Войдите , пожалуйста. Хабр Geektimes Тостер Мой круг Фрилансим.

Транзистор кт361

Кремниевые эпитаксиально-планарные n-p-n транзисторы типа КТ и КТ Предназначены для применения в усилителях высокой, промежуточной и низкой частоты, непосредственно применяются в радиоэлектронной аппаратуре , изготавливаемой для техники гражданского назначения и для поставки на экспорт. Транзисторы КТ и КТ выпускаются в пластмассовом корпусе с гибкими выводами. Транзистор КТ изготавливается в корпусе КТ Корпус надежно предохраняет кристалл транзистора от механических и химических повреждений.

КТ315 n-p-n транзистор документация на русском

Транзистор КТ — один из самых массовых отечественных транзисторов, был запущен в производство в году. Первоначально выпускался в пластиковом корпусе КТ Если расположить КТ маркировкой к себе выводами вниз, то левый вывод это эмиттер, центральный — коллектор, а правый — база. Цоколевка КТ в этом копусе такая же как и в КТ КТ это маломощный кремниевый высокочастотный биполярный транзистор с n-p-n структурой. Имеет комплементарный аналог КТ c p-n-p структурой.

КТ, он же оранжевая чума — эпический cоветский Выгодно отличаясь ничтожными размерами и фантастическими характеристиками, мог Также существует комплементарный p-n-p транзистор КТ

Кт 361 технические характеристики

By грими , August 16, in Радиоэлементы. Просмотрел весь форум но не где не мог найти, как отличить транзистор КТ и КТ ,корпуса у них одинаковые. И помогите разобраться с буквами и символами на лицевой стороне. Мы принимаем формат Sprint-Layout 6!

Наши любимые транзисторы КТ315 и КТ361

ВИДЕО ПО ТЕМЕ: РАСКРЫВАЕМ ТАЙНУ транзистора КТ 315

КТ — кремниевый ВЧ биполярный транзистор малой мощности n-p-n проводимости. КТ является самым распространенным в советской радиоэлектронной аппаратуре, он был создан в году, это был первый транзистор в котором применялась планарно-эпитаксиальная технология при его изготовлении. Суть технологии в том, что все структуры транзистора образуются с одной стороны, исходный материал имеет тип проводимости, как у коллектора, в нем сначала формируется базовая область, а потом в базовой области формируется эмиттерная. Планарно-эпитаксиальный метод изготовления транзисторов позволил значительно повысить мощность, а так же увеличить граничную частоту и максимальный ток коллектора. Транзистор выпускался в миниатюрном пластмассовом корпусе КТ, маркировался транзистор буквой в левом верхнем углу которая обозначала группу, а так же указывалась дата изготовления.

В году А. Уже в году была выполнена подготовка производства для запуска массового изготовления, а в году были выпущены первые электронные устройства на базе КТ [1].

Транзистор КТ361: КТ361А, КТ361Б, КТ361В, КТ361Г, КТ361Д, КТ361Е

Дневники Файлы Справка Социальные группы Все разделы прочитаны. Альтернатива КТБ. Доброй ночи, господа форумчане. Докладаю о проделанной работе: резюки все проверены, недостающие запаены. Кондеры проверил тестером на кз, за неимением измерителя ёмкости, хотя понимаю что за столько лет электролиты подсохли.

Характеристики транзистора КТ — сделали его самым популярным и самый известным во времена СССР, изготовлялся в пластиковом корпусе по эпитаксиально-планарной технологии. По своему устройству является кремниевым, биполярным, NPN-транзистором, малой мощности и высокой частоты. Начал выпускаться в далеком г.

рабочая лошадка отечественной электроники / Блог компании Зептобарс / Хабр Этот транзистор видели и паяли многие, но сегодня мы посмотрим, чем отличается КТ315 выпуска разных лет, какова его конструкция, и сравним его конструкцию с современными зарубежными аналогами.

О производстве

КТ315 — первый транзистор, произведенный по последнему веянию моды конца 60-х — это планарный эпитаксиальный транзистор, т.е. коллектор, эмиттер и база выполнены последовательно на одной и той же кремниевой пластине: взята кремниевая пластина, легированная по типу n ( это будет коллектор), затем осуществляется легирование на определенную глубину по типу p (это будет база), а затем легирование на меньшую опять же сверху глубину по типу n (это будет эмиттер). Далее пластину необходимо разрезать на части, и упаковать в пластиковый футляр.

Такой техпроцесс был намного дешевле технологии сплавов, и позволял получить невообразимые ранее параметры транзистора (в частности, рабочую частоту 250-300 МГц).

Следующей новинкой, удешевившей производство, стал монтаж кристалла не в металлический корпус, а на металлическую полосу с выводами: кристалл, на нижней стороне которого коллектор припаивался к центральному выводу, а база и эмиттер были соединены сварной проволокой. Потом все это было залито пластиком, лишние части ленты обрезаны — и КТ315 получился таким, каким мы привыкли его видеть.

Пояснения к рисунку справа: а — скрайбирование и разделение пластины на кристаллы с готовыми структурами; б — припайка кристаллов к ленте; в — вывод соединения; г — отделочная лента; д — герметизация; е — извлечение из формы; г — обрезка ленты и разделение диода/транзистора; 1 — лента; 2 — кристалл; 3 — выпуск кристалла

Серийный выпуск начался в 1967-1968 годах, для простых смертных цена в начале была 4 рубля за транзистор. Но уже в середине 70-х он упал до 15-20 центов, что сделало его действительно доступным транзистором. На зарплату инженера в 120 рублей можно было купить 600 транзисторов в месяц. Кстати, сейчас на зарплату обычного инженера в 45тыс рублей можно купить 121 000 транзисторов BC856B, так что уровень транзистора инженера до 201 раз

Примечательно, что первые устройства, собранные на КТ315 — транзистор (микросхема набирает обороты), «вычислитель» Электроника ДД и Электроника 68.

Вот встреча, которую я нашел:

Те, где знак производителя отсутствует, это вариант КТ361, pnp. Остальные, с логотипом — КТ315 (пусть даже «буква по центру»). Примечательно, что во времена плановой экономики, фиксированных цен и формального отсутствия спекуляции — иногда цена писалась прямо на транзисторах.

Что внутри?

Самый старый найденный мною транзистор — КТ315А, выпущенный в марте 1978 года.
Видим, что кристалл от пластины отколот далеко не идеально, вокруг транзистора много неиспользованного пространства.

Здесь сам кристалл является коллектором, в центре, если не ошибаюсь, базовые круги, а вокруг него более широкий «пояс» излучателя. База как-то ныряет под излучатель, и выходит из задней части кольца. Далее смотрим на КТ315Г, сделанный 9 февраля2-й, после 14 лет эволюции. Сразу видно, что место израсходовано намного экономнее, кристалл срезан практически идеально, заметны мелкие некритичные дефекты фотолитографии, видимо здесь еще используется контактная фотолитография. Однако для транзисторов этого вполне достаточно.

И, наконец, КТ361Г, июль 1984 г.

Сравнение

Если сравнить масштаб с современным транзистором NXP BC847B, то можно увидеть, что уменьшить размеры удалось еще в 2 раза за счет «округления», но сам транзистор принципиально не изменился — тот же коллектор у » дно» кристалла, а провода эмиттера и основания спаяны проволокой.

Примечательно, что у BC847 ширина/высота кристалла почти равна толщине пластины; это почти кремниевый кубик, а не пластина. Дальше уменьшить площадь сложно, по крайней мере, без дальнейшего утончения пластины (правильно написано истончение пластины).

Будущее

КТ315 умер? Точно нет. До сих пор стоит, например, в прайс-листах Интеграла 248 белорусских рублей (~1 российский рубль), т.е. вероятно еще в производстве. Конечно, с развитием автоматической сборки печатных плат он должен был уступить место SMD-вариантам, например, КТ3129.и КТ3130 и многие другие, в том числе зарубежные аналоги ВС846-ВС848, ВС856-ВС858.

Но в нашей памяти он останется навсегда 🙂

Дискретный компонентный драйвер полевого транзистора

Одно дело, когда для быстродействующего управления мощным полевым транзистором с тяжелым затвором есть готовый драйвер в форма специализированной микросхемы типа UCC37322, и совсем другая, когда такого драйвера нет, а схему управления силовым ключом нужно реализовать здесь и сейчас.

В таких случаях часто приходится прибегать к помощи имеющихся дискретных электронных компонентов, и уже из них собирать привод затвора. Дело, казалось бы, не хитрое, однако для получения адекватных временных параметров переключения полевого транзистора все должно быть сделано качественно и работать корректно.

Очень стоящая, лаконичная и качественная идея с целью решения подобной задачи была предложена еще в 2009 годуСергей BSVi в своем блоге Embedder Page.

Схема успешно проверена автором в полумостовом режиме на частотах до 300 кГц. В частности, на частоте 200 кГц при емкости нагрузки 10 нФ удалось получить фронты длительностью не более 100 нс. Давайте посмотрим на теоретическую сторону этого решения, и попробуем подробно разобраться, как работает эта схема.

Основные токи заряда и разряда затвора при отпирании и запирании отмычкой протекают через биполярные транзисторы выходного каскада драйвера. Эти транзисторы должны выдерживать пиковый ток управления затвором, а их максимальное напряжение коллектор-эмиттер (согласно даташиту) должно быть больше напряжения питания драйвера. Обычно для управления полевым затвором достаточно 12 вольт. Что касается пикового тока, то будем считать, что он не превышает 3А.

Если для управления ключом нужен больший ток, то и транзисторы выходного каскада должны быть более мощными (разумеется, с подходящей предельной частотой передачи тока).

Для нашего примера в качестве транзисторов выходного каскада подойдет комплементарная пара — BD139 (NPN) и BD140 (PNP). Они имеют предельное напряжение коллектор-эмиттер 80 вольт, пиковый ток коллектора 3А, частоту передачи тока отсечки 250 МГц (важно!), минимальный статический коэффициент передачи тока 40.

Для увеличения коэффициента усиления по току добавлена ​​дополнительная комплементарная пара слаботочных транзисторов КТ315 и КТ361 с максимальным обратным напряжением 20 вольт, минимальным статическим коэффициентом передачи тока 50 и частотой среза 250 МГц до выходные транзисторы БД139 и БД140.

В итоге получаем две пары транзисторов, соединенных по схеме Дарлингтона с суммарным минимальным коэффициентом передачи тока 50*40=2000 и с частотой среза 250МГц, то есть теоретически в пределе коммутации скорость может достигать нескольких наносекунд. Но так как речь идет об относительно длительных процессах заряда и разряда затворной емкости, то это время будет на порядок выше.

Сигнал управления необходимо подать на объединенную базу транзисторов КТ315 и КТ361. Токи открытия баз NPN (верхний) и PNP (нижний) транзисторов должны быть разделены.

Для этого в схеме можно было установить разделительные резисторы, но решение с установкой вспомогательного блока на КТ315, резисторе и диоде 1н4148 оказалось гораздо более эффективным именно для этой схемы.

Функция данного блока — быстро активировать базы верхних транзисторов слаботочного каскада при подаче более высокого напряжения на базу этого блока, и так же быстро через диод подтягивать базы к минусу при появлении сигнала самого низкого уровня появляется на основании устройства.

Для возможности управления этим драйвером от слаботочного источника сигнала с выходным током порядка 10 мА в схеме установлены слаботочный полевой транзистор КП501 и быстродействующая оптопара 6н137 .

При подаче управляющего тока через цепочку из 2-3 оптронов выходной биполярный транзистор внутри нее переходит в проводящее состояние, а на выводе 6 имеется открытый коллектор, к которому подключен резистор, притягивающий затвор слаботочный полевой транзистор КП501 к плюсовой шине питания оптопары.
