Мультиметр DT830B, DT832, DT838.
Измерение напряжения постоянного тока
- Установите красный щуп в гнездо «VΩmA», черный щуп в «COM».
- Установите переключатель режимов в положение V-. Если предел заранее не известен, установите наибольший предел измерений. Затем, руководствуясь результатами измерений, диапазон можно постепенно понижать. Если на дисплее появляется только цифра «1»,это означает, что измеряемое значение находится выше уровня измерений установленного диапазона. Следует перейти на один диапазон вверх.
- Подключите щупы параллельно измеряемой цепи.
Входное сопротивление: 10 МОм на всех пределах.
Защита от перегрузок: 200 В эфф.
на пределе 200 мВ и 1000 В пост. или 750 В эфф. переменного тока на остальных пределах.
Измерение напряжения переменного тока
- Установите красный щуп в гнездо «VΩmA», черный щуп в «COM».
- Установите переключатель режимов в положение V~.
- Подключите щупы параллельно измеряемой цепи.
Входное сопротивление: 10 МОм на всех пределах.
Диапазон частот: 40Гц — 400Гц.
Защита от перегрузок: 1000 В пост. или 750 В эфф. переменного тока на всех пределах.
Калибровка: Среднее (эфф. синусоиды).
Измерение силы постоянного тока
- Установите красный щуп в гнездо «VΩmA» (при замерах до 200 мА),черный щуп в «COM». В случае, если величина силы тока превышает указанную величину, красный щуп следует подключить в разъем «10 A».
- Установите переключатель режимов в положение А-.
- Подключите щупы последовательно в измеряемую цель, поскольку ток должен пройти через мультиметр. При неправильном подключении перед значением измеряемого параметра появится знак «минус».
- Если вы не знаете параметров измеряемой силы тока, установите переключатель режимов работы на максимальное значение, а затем переключите на более низкое, если это необходимо.
- Если на дисплее во время измерения появился знак «1», значит измеряемое значение не в данном пределе измерений.
- Режим «10 А» не защищен плавким предохранителем. Ни в коем случае не производите измерения в данном режиме дольше 10 секунд.
Защита от перегрузок: 200 мА 250 В — плавкий предохранитель, предел 10 А без предохранителя.
Падение напряжения: 200 мВ.
Измерение сопротивления
- Установите красный щуп в гнездо «VΩmA», черный щуп в «COM».
- Установите переключатель режимов в положение «Ω».
- Когда цепь разомкнута на дисплее будет отображаться «1». При изменении сопротивления в схеме убедитесь, что схема обесточена и все конденсаторы полностью разряжены.
- Подключите щупы параллельно измеряемой цепи.
Макс. напряж.
на разомкн. щупах: 2,8 В.
Защита от перегрузок: 15 сек. максимум 220В на всех пределах.
Проверка транзисторов
- Установить переключатель функций в положение hFE.
- Определите тип транзистора PNP или NPN, определите расположение выводов транзистора, подключите транзистор согласно схеме в гнездо на лицевой панели.
- Дисплей покажет приблизительное значение hFE.
Проверка диодов и прозвонка соединений
- Установить переключатель функций в положение (значок, представляющий собой стрелочку с вертикальной палочкой).
- Установите красный щуп в гнездо «VΩmA», черный щуп в «COM».
- Подсоединить красный щуп к аноду, а черный щуп к катоду исследуемого диода.
- Считайте на дисплее величину прямого падения напряжения надиоде в милливольтах (mV). При реверсивном включении диода на дисплее возникнет только «1».
- Контрольное напряжение составляет около 2,8 В при силе тока 1,5 мА.
- Для проверки непрерывности электрической цепи подключите щупы кдвум точкам схемы, в случае, если цепь непрерывна, прозвучит звуковой сигнал.
Измерение температуры (Только в DT-838)
- Установите переключатель в положение «ТЕМР».
- Подключите термопару типа «К» к гнездам VΩmA» и «COM».
- Присоедините термопару к объекту измерения.
Замена батареи
- При разрядке батареи на дисплее слева появляется знак батареи.
- Перед заменой батареи выключите мультиметр и отсоедините щупы от измеряемых цепей.
- Выкрутите винты на задней крышке и откройте ее. Замените батарею, соблюдая полярность.
Внимание! Не работайте с прибором до тех пор, пока не закроете крышку.
Замена предохранителя
- Предохранитель редко нуждается в замене и выгорает почти всегда в результате ошибки оператора.
- Для замены предохранителя выкрутите винты на задней крышке и откройте ее, как и при замене батареи. Замените предохранитель аналогичным по типу.
Инструкция Мультиметр Dt 830 — pondfreg
20 Dec 2014 — 3 min — Uploaded by Radiolubitel.
netКупить мультиметр с бесплатной доставкой можно здесь или Подписка на канал https://goo. Дешевый, практичный мультиметр, который необходим как дома, так и на работе. А пользоваться им. 10А — сектор амперметра для измерения больших значений постоянного тока (по инструкции измерения проводятся в течение нескольких секунд). Дешевый мультиметр DT-830B за 1.94$ — Обзор.
Мультиметр DT-830B — прибор китайского производства, которым пользуются многие. Тем, кто постоянно имеет дело с электроникой, не обойтись без подобной техники. В настоящей статье рассказывается о том, что такое мультиметр DT-830B. Инструкция с подробным описанием прибора позволяет использовать его даже новичкам.
Выпускается много моделей, отличающихся по качеству, точности и функциональности. Прибор предназначен для следующих основных измерений: • значений электрического тока; • напряжения между 2 точками в электрической цепи; • сопротивления. Кроме того, мультиметр DT-830B и другие близкие модели могут выполнить множество дополнительных операций: • прозвонить схему при сопротивлении ниже 50 Ом со звуковой сигнализацией; • протестировать полупроводниковый диод на целостность и определить его прямое напряжение; • проверить полупроводниковый транзистор; • измерить и индуктивность; • измерить температуру с помощью термопары; • определить частоту гармонического сигнала.

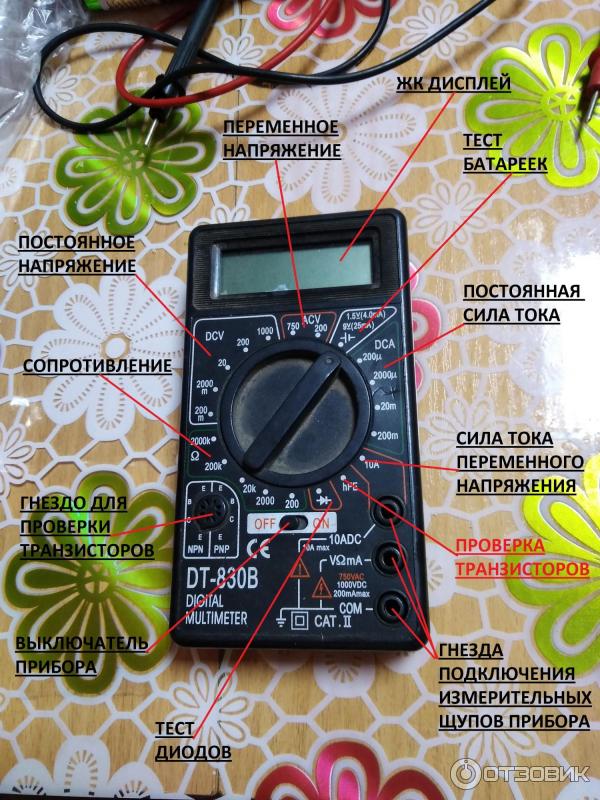

Как устроен мультиметр? • Циферблат показывает измеряемые значения в виде чисел на пластмассовом или стеклянном дисплее. • Переключатель обеспечивает изменение функций прибора, а также переключение диапазонов. В нерабочем состоянии он устанавливается в положение ‘Выкл’.
• Гнезда (разъемы) в корпусе для установки щупов. Главное, с надписью СОМ и отрицательной полярностью, имеет общее назначение. В него вставляется щуп с черным проводом. Следующее, отмеченное VΩmA, имеет положительную полярность с красным щупом. • Тестовые гибкие провода красного и черного цвета с клещами. • Панель для контроля транзисторов. Мультиметр DT-830B: инструкция с подробным описанием режимов измерения Не всем понятно, как измерять необходимые параметры прибором.
Когда используется мультиметр DT-830B, инструкция по эксплуатации должна точно выполняться. В противном случае устройство может перегореть. Измерение сопротивления Функция необходима, когда требуется провести электропроводку в квартире или найти обрыв в домашней сети.
Не все знают, как в таком случае пользоваться мультиметром, а надо всего лишь установить переключатель в сектор измерения сопротивления на соответствующий диапазон измерений. В приборе есть звуковая сигнализация о том, что цепь замкнута. Если сигнала нет, это означает, что где-то есть разрыв или величина сопротивления цепи выше 50 Ом. Диапазон минимальных сопротивлений (до 200 Ом) называется коротким замыканием.
Если соединить между собой красный и черный щуп, прибор должен показать величину, близкую к нулю. Мультиметр DT-830B китайского производства имеет следующие особенности при сопротивлений: • Высокая погрешность показаний.
• При измерении маленьких сопротивлений из показаний следует вычитать значение, получаемое на контакте щупов. Для этого их предварительно замыкают. На остальных диапазонах сектора погрешность снижается. Как измерить напряжение постоянного тока Прибор переключается в сектор DCV, разделенный на 5 диапазонов.
Переключатель устанавливается в заведомо больший интервал значений.
При измерении напряжения с питанием от аккумулятора 3 В или 12 В можно ставить сектор в положение ’20’. На большую величину ставить не следует, поскольку увеличится погрешность показаний, а при меньшей прибор может перегореть. При грубых замерах, если нужна точность всего до 1 В, мультиметр можно сразу устанавливать в положение ‘500’. Аналогично делают, когда измеряемое напряжение неизвестно по величине. После можно постепенно переключать диапазон на меньшие значения. О самом верхнем уровне измерений сигнализирует предупреждение ‘HV’, которое загорается в левом верхнем углу.
Большие значения напряжения требуют соблюдения осторожности в работе с прибором, хотя как вольтметр из мультиметра DT-830B он надежней, чем амперметр или омметр. Соблюдение полярности щупов для цифрового прибора необязательно. Если она не совпадет, на величину показаний это не повлияет, а слева на экране загорается знак ‘-‘. Как измерить напряжение переменного тока Установка в секторе ACV выполняется так же, как и в DCV.
220-380 В может привести к выходу прибора из строя при неправильном подключении. Измерение величины постоянного тока Малые токи для электронных схем измеряются в секторе DCA.
Руководство пользователя Projecta DT830B (на английском языке) .5В), указывая на то, что
теперь следует заменить батарею.Если измеритель
не работает в диапазоне DCA, возможно, перегорел внутренний предохранитель 500 мА
. Чтобы заменить батарею или предохранитель,
отсоедините измерительные провода от измерительного прибора и снимите
два винта задней крышки. Замените батарею
или предохранитель, а затем соберите обратно.
ГАРАНТИЙНОЕ ЗАЯВЛЕНИЕ
Применимо только к продуктам, продаваемым в Австралии
Brown & Watson International Pty Ltd, 1500 Ferntree Gully Road, Knoxfield,
Vic., телефон (03) 9730 6000, факс (03) 9730 6 050, гарантирует, что все продукты
, описанные в его текущем каталоге (за исключением всех ламп и линз
, изготовленных из стекла или какого-либо другого материала), будут при нормальном использовании и
обслуживание не должно иметь дефектов материалов и изготовления в течение одного (1)
года (если этот период не был продлен, как указано в другом месте) с
даты первоначальной покупки потребителем, как указано в счете-фактуре .
Эта гарантия
не распространяется на обычный износ, неправильное использование, изменение продуктов
или ущерб, причиненный потребителем.
Для предъявления претензии по гарантии потребитель должен доставить товар за свой счет
в первоначальное место покупки или в любое другое место, которое может быть назначено
либо BWI, либо розничным продавцом, у которого был куплен продукт, для того, чтобы
оценка гарантии могла быть выполнена. Потребитель также должен предоставить оригинал счета-фактуры
, подтверждающий дату и место покупки, вместе с письменным пояснением
относительно характера претензии.
В случае, если претензия определена как незначительная неисправность изделия
, BWI оставляет за собой право отремонтировать или заменить его по своему усмотрению. В случае
крупного отказа потребитель будет иметь право на замену
или возмещение, а также на компенсацию за любые другие разумно предсказуемые убытки или
ущерб.
Настоящая гарантия дополняет любые другие права или средства правовой защиты, которые потребитель
может иметь в соответствии с законодательством штата или федеральным законодательством.
ВАЖНОЕ ПРИМЕЧАНИЕ
Наши товары поставляются с гарантиями, которые не могут быть исключены в соответствии с австралийским
Закон о защите прав потребителей. Вы имеете право на замену или возмещение в случае крупного отказа
и компенсацию за любые другие обоснованно предсказуемые убытки или ущерб.
Вы также имеете право на ремонт или замену товара, если товар не соответствует
приемлемому качеству и неисправность не является серьезной.
ПРОВЕРКА ТРАНЗИСТОРА
1. Установите переключатель функций в положение «hFE».
2. Включите мультиметр
3. Подсоедините выводы компонента транзистора к
правильные выводы транзисторного разъема (эмиттер, база и
коллектор) в зависимости от того, является ли он типом NPN или PNP
; вам могут понадобиться листы спецификации компонентов
, чтобы помочь вам определить это.
4. Прибор отобразит измерение hFE.
ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ
1. Подсоедините КРАСНЫЙ щуп к разъему «VΩmA», а
ЧЕРНЫЙ щуп к разъему «COM»
2. Установите переключатель функций в правильное положение «Ом».
3. Включите прибор.
4. Подсоедините измерительные щупы к измеряемому сопротивлению
. Убедитесь, что проверяемый компонент или цепь
обесточены.
Измерение тока постоянного тока
(до 10А)
1. Подключите красный тестовый лидер к джеку Настройка «10А».
3. Включите прибор
4. Подсоедините измерительные щупы так, чтобы прибор
становится частью измеряемой цепи.
Убедитесь, что нагрузка цепи меньше 10 А, иначе
счетчик будет поврежден.
ПРОВЕРКА ДИОДА
1. Подсоедините КРАСНЫЙ щуп к разъему «VΩmA», а
ЧЕРНЫЙ щуп к разъему «COM».
2. Установите переключатель функций в положение «
».
3. Включите прибор
4.
Подсоедините измерительные щупы к диоду, положительный щуп
(КРАСНЫЙ) к «аноду», а отрицательный щуп
(ЧЕРНЫЙ) к «Катоду».
5. Если диод работает, прибор должен отображать
прямой диод Падение напряжения, обычно между
500–700 мВ.
LOAD
IS293
Выпуск 2 24.02.15

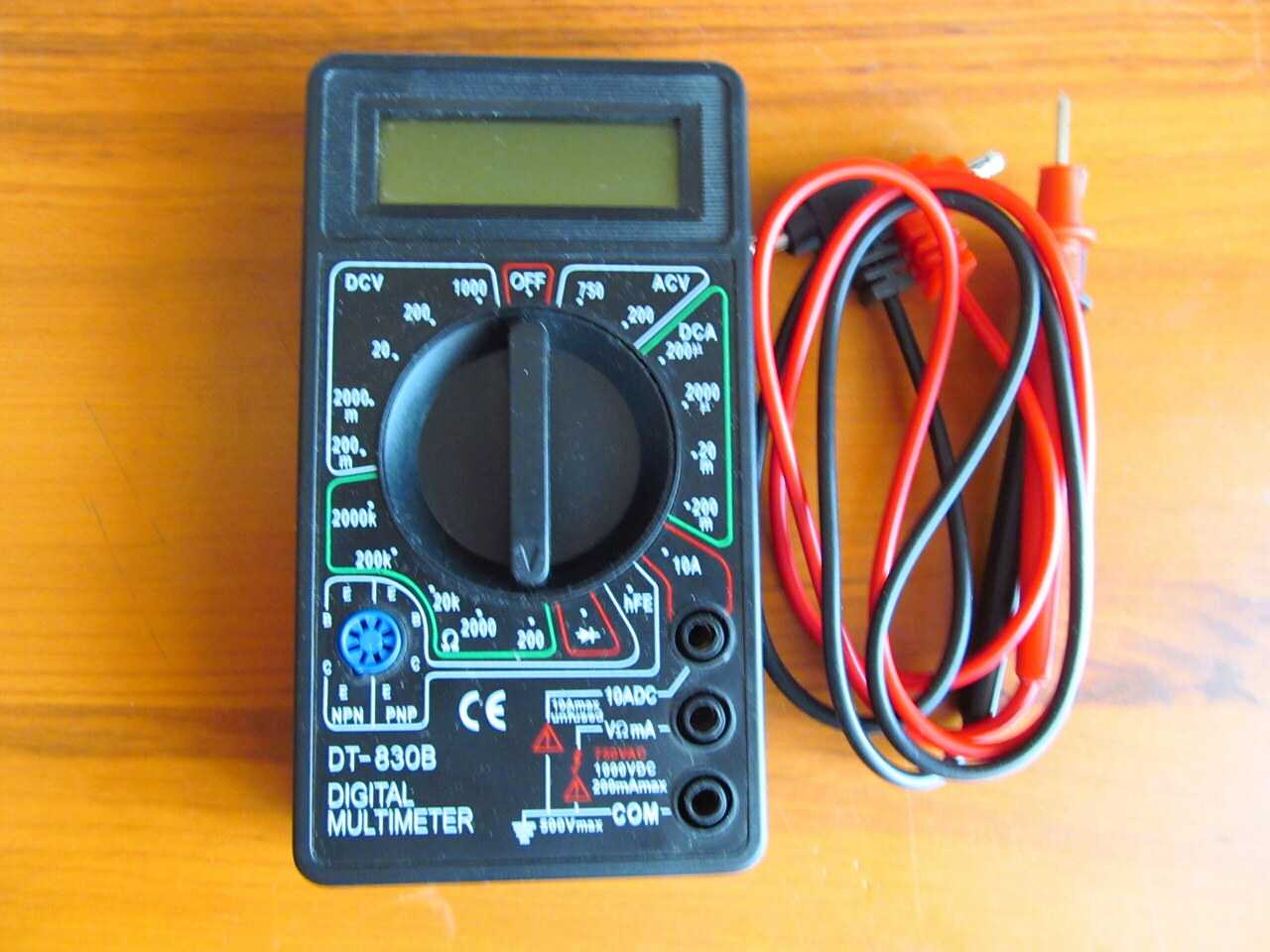

Карманный цифровой мультиметр DT830B
Цифровой мультиметр DT830B — это компактный и легкий инструмент — выгодная покупка, если вам нужно что-то дешевое и надежное. Сердцем прибора является микросхема ICL7106 в сочетании с большим 3,5-разрядным, 7-сегментным ЖК-дисплеем высотой 0,5 дюйма с максимальным отображением 19 символов.99.
DT-830B может измерять постоянное напряжение (0,1 мВ — 1000 В), переменное напряжение (0,1 В — 750 В), постоянное напряжение (0,1 мА — 10 А), ом (0,1 Ом — 2 МОм) прямое падение напряжения на диоде и hFE для биполярного PNP. и транзисторы NPN.
Карманные мультиметры серии 830 выпускаются во многих цветах (наиболее распространены черный и желтый) и во многих вариантах: DT830B, M830B, DT830A (без проверки транзисторов, генератор сигналов 50 Гц), DT830C (датчик температуры), DT830D (со звуковым сигналом обзвона цепи).
), DT830BL(подсветка) и т.д. См. принципиальную схему M830B (GIF).
Инструкция по эксплуатации
Измерение напряжения переменного тока
— Подсоедините красный щуп к разъему «VΩmA», а черный щуп к разъему «COM».
— Установите поворотный переключатель в нужное положение V~.
— Подсоедините измерительные провода к источнику или нагрузке, которую вы хотите измерить, и считайте значение напряжения на ЖК-дисплее.
Измерение постоянного напряжения
— Подключите красный щуп к разъему «VΩmA», а черный щуп к разъему «COM».
— Установите поворотный переключатель в нужное положение. Если измеряемое напряжение неизвестно, установите переключатель диапазонов в максимальное положение, а затем уменьшайте его, пока не будет получено удовлетворительное разрешение.
— Подключите измерительные провода к измеряемому источнику или нагрузке. Прочтите значение напряжения и полярность на ЖК-дисплее.
Измерение постоянного тока
— Подсоедините красный щуп к разъему «VΩmA», а черный щуп к разъему «COM».
Для измерения токов от 200 мА до 10 А вставьте
красный провод в гнездо «10А» (без предохранителя).
— Установите поворотный переключатель в нужное положение.
— Разомкните цепь, в которой измеряется ток, и подключите измерительные провода последовательно к цепи.
— Прочитайте текущее значение на ЖК-дисплее вместе с полярностью подключения красного провода.
Измерение сопротивления
— Подсоедините красный щуп к разъему «VΩmA», а черный щуп к разъему «COM». Полярность красного провода в этом режиме положительная «+».
— Подсоедините измерительные провода к измеряемому сопротивлению и прочтите данные на ЖК-дисплее.
Примечание. Если измеряемый резистор подключен к цепи, перед выполнением измерений отключите питание и разрядите все конденсаторы!
Проверка транзистора
Перед попыткой вставить транзисторы в гнездо для тестирования обязательно убедитесь, что измерительные провода отсоединены от любых измерительных цепей.
— Установите поворотный переключатель в положение «hFE».
— Определите тип тестируемого транзистора NPN или PNP и найдите выводы эмиттера, базы и коллектора.
— Вставьте провода в соответствующие отверстия разъема hFE на передней панели.
Мультиметр покажет приблизительное значение hFE при базовом токе 10 мкА и напряжении Vce 3 В.
Проверка диодов
— Подсоедините красный щуп к гнезду «VΩmA», а черный щуп к гнезду «COM». Полярность сурика положительная «+».
— Установите поворотный переключатель в положение проверки диодов.
— Прямое падение напряжения на диоде будет отображаться в мВ. При обратном подключении должна отображаться только цифра «1» для исправного диода.
Замена батареи и предохранителя
Если на ЖК-дисплее появляется знак «BAT», это означает, что батарея устарела и ее следует заменить.
Ослабьте винты на задней крышке и откройте корпус. Замените разряженную батарею на новую того же типа (9V 6F22 или NEDA 1604). Предохранитель нуждается в замене, откройте корпус и замените его на такой же номинал (F250 мА/250 В).
Прежде чем пытаться открыть корпус, всегда проверяйте, что измерительные провода отсоединены от измерительных цепей. Закройте корпус и затяните полностью закрутите винты перед использованием измерителя во избежание поражения электрическим током!
Технические характеристики
DT830B имеет широкий диапазон рабочих температур: от -20°C до 75° (от 32°F до 104°F) и температуру хранения: от -10°C до 50°C (от 10°F до 122°F). Точность гарантированно сохраняется в следующих пределах в течение 1 года при использовании при температуре 23°C ± 5°C и относительной влажности менее 75%:
Напряжение переменного тока
Диапазон частот: от 45 Гц до 450 Гц.
Отклик: средний отклик, откалиброванный в среднеквадратичном значении синусоиды.
| Диапазон | Разрешение | Точность |
|---|---|---|
| 200 В | 100 мВ | ±1,2 % от показаний ± 10 цифр |
| 750 В | 1 В | ±1,2 % от показаний ± 10 цифр |
Примечание: некоторые модели имеют максимальное входное напряжение всего 600 В переменного тока с защитой от перегрузки 600 В постоянного тока или среднеквадратичного значения переменного тока для всех диапазонов переменного тока.
Напряжение постоянного тока
| Диапазон | Разрешение | Точность |
|---|---|---|
| 200 мВ | 0,1 мВ 9 0251 | ±0,5% от показания ± 2 цифры |
| 2000 мВ | 1 мВ | ±0,5% от показания ± 2 цифры |
| 20 В | 10 мВ | ±0,5% от показания ± 2 цифры |
| 200 В | 10 0 мВ | ±0,5% от показания ± 2 цифры |
| 1000 В | 1 В | ±0,8% от показания ± 2 цифры |
Входное сопротивление: 1 МОм
Максимальное входное напряжение: 1000 В постоянного тока или 750 В среднеквадратичного значения (шкала 200 мВ: 500 В постоянного тока или 350 В переменного тока среднеквадратичного значения)
Примечание: некоторые модели будут иметь максимальное входное напряжение постоянного тока всего 600 В с защитой от перегрузки 250 В переменного тока (среднеквадратичное значение) для диапазона 200 мВ и 600 В постоянного тока или среднеквадратичного значения переменного тока для других диапазонов.
Постоянный ток
Защита от перегрузки: предохранитель F250 мА 250 В (диапазон 10 А без предохранителей!).
| Диапазон | Разрешение | Погрешность |
|---|---|---|
| 200 мкА | 0,1 мкА | ±1,0% от показания ± 2 цифры |
| 2000 мкА | 1 мкА | ±1,0% от показания ± 2 цифры |
| 20 мА | 0,01 мА | ±1,0 % от показания ± 2 цифры |
| 200 мА | 0,1 мА | ±1,5 % показаний ± 2 цифры |
| 10 А | 10 мА | ±3,0% от показаний ± 2 цифры |
Сопротивление
Максимальное напряжение холостого хода: 3,2 В
Защита от перегрузки: 250 В действ. AC на всех диапазонах.
| Диапазон | Разрешение | Погрешность |
|---|---|---|
| 200 Ом | 0,1 Ом | ±0,8% от показания ± 3 цифры |
| 2000 Ом | 1 Ом | ±0,8% от показания ± 2 цифры |
| 20 кОм | 10 Ом | ±0,8% от показания ± 2 цифры |
| 200 кОм | 100 Ом | ±0,8% от показания ± 2 цифры |
| 2000 кОм | 1 кОм 9 0251 | ±1,0% от показания ± 2 цифры |
Другие характеристики
диод ок.
