Простой усилитель мощности на микросхеме

КУН7 представляет собой усилитель НЧ. Этот усилитель имеет широкую полосу пропускания звуковых частот. Поэтому на входе усилителя непременно должен быть установлен фильтр нижних частот. Кроме того, погасить усиление высоких частот можно подбором корректирующих конденсаторов и резисторов. Логин: Пароль: Напомнить пароль? Схемы каких устройств вам наиболее интересны?


Поиск данных по Вашему запросу:

Простой усилитель мощности на микросхеме

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Самый простой усилитель звука
  • Очень простой мощный усилитель на микросхеме
  • Простой усилитель мощности на микросхеме TDA7293 и TDA7294
  • Усилитель низкой частоты (УНЧ) на микросхеме TDA7250
  • Унч на микросхемах своими руками
  • Усилитель на TDA7294 +100% рабочая печатная плата!

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Простой усилитель мощности на микросхеме TDA7384

Самый простой усилитель звука


КУН7 представляет собой усилитель НЧ. Этот усилитель имеет широкую полосу пропускания звуковых частот. Поэтому на входе усилителя непременно должен быть установлен фильтр нижних частот. Кроме того, погасить усиление высоких частот можно подбором корректирующих конденсаторов и резисторов.

Логин: Пароль: Напомнить пароль? Схемы каких устройств вам наиболее интересны? Бытовых устройств. Управление мощным Hi-Fi усилителем. Схема компактных переговорных устройств. Сигнализация на основе мобильного телефона. Главная Регистрация Новые схемы О сайте. Простой усилитель на микросхеме КУН7. Микросхемы серии К предоставляют радиолюбителю большой выбор различных радиоконструкций. Параметры усилителя: 1. Напряжение питания 15 В; 2. Номинальная выходная мощность 4,5 Вт; 3.

Полоса частот от 40 до Гц; 5. Входное сопротивление 50 кОм; 6. Сопротивление нагрузки 4 Ома; 7.

Коэффициент усиления 40 дБ; 8. Максимальное амплитудное значение тока в нагрузке 1,75 А; 9. Максимальное амплитудное значение выходного напряжения 2 В; Допустимое постоянное напряжение на выводе 7 составляет 15 В; Допустимое постоянное напряжение на выводе 8 от минус 0,3 до 2 В; Недопустимо подавать внешнее постоянное напряжение на выводы 5, 6, Микросхему необходимо ставить на теплоотвод — охладитель.

Усилитель практически не требует никакой наладки. Впоследствии, после полного изготовления всего радиоприемника с этим УНЧ, можно будет попробовать изменить выходную частотную характеристику подбором величин корректирующих конденсаторов и резисторов если это будет необходимо! В серии К есть и другие микросхемы усилителей НЧ, пригодные для связной техники. Авторизация Логин:. Напомнить пароль?


Очень простой мощный усилитель на микросхеме

Непрерывные эксперименты и поиски новых схемных решений позволили создать весьма универсальный высококачественный усилитель мощности на базе уже «приевшейся» микросхемы. Отличием от всех остальных схемных реализаций данный вариант усилителя позволяет использовать как неинвертирующее включение, так и инвертирующее. Кроме этого в усилитель введен регулятор, который позволяет плавно переходить из типового режима работы в режим источника тока управляемого напряжением ИТУН то есть максимально согласовать усилитель с акустической системой и получить совершенно новый, более качественный звук. Широкий диапазон питающих напряжений делает возможным построение усилителя мощностью от 20 до Вт, причем при мощностях до 50 Вт у микросхемы TDA коф. Принципиальная схема приведена на рисунке 1.

Одна микросхема выдает в режиме «моно» ватт, то есть, от двух схем Простой усилитель мощности низких частот (УНЧ) мощностью 4 х 30 Вт на.

Простой усилитель мощности на микросхеме TDA7293 и TDA7294

Этот наипростейший усилитель звуковой частоты, способен выдать 50 Ватт мощности на каждый канал из четырёх. В сумме это получается Вт звуковой мощности. И это, как оказалось, не предел. Микросхема, на которой построен усилитель, может дать и 80 Вт на канал на 2-х Омную нагрузку. В наше время построить мощный усилитель своими руками не составляет труда. И все это благодаря современной элементной базе. Сегодня речь пойдет о простом усилителе на микросхеме TDA, который запросто может сделать человек, практически не разбирающийся в электронике. Стоит TDA али экспресс абсолютно смешные деньги, порядка 1 доллара — смотрите тут.

Усилитель низкой частоты (УНЧ) на микросхеме TDA7250

Данная статья поможет вам собрать простой высококачественный усилитель для дома, с не большими затратами! Схема очень простая! Как видно по схеме конденсатора С10 нет. Скачать в.

Светодиодный индикатор уровня сигнала НЧ на транзисторах КТ

Унч на микросхемах своими руками

Изготовление хорошего усилителя мощности всегда было одним из нелегких этапов при конструировании аудио-аппаратуры. Качество звучания, мягкость басов и отчетливое звучание средних и высоких частот, детализация музыкальных инструментов — все это пустые слова без качественного усилителя мощности низкой частоты. В данной статье я расскажу как изготовить схему усилителя усилителя, которая отлично подойдет для использования в самодельной аудио-аппаратуре. Эта публикация является первой в цикле статей по изготовлению самодельного 4х-канального усилителя Phoenix-P, о нем я рассказывал вот тут: Усилитель мощности ЗЧ своими руками Phoenix-P Достаточно не простое сочетание требований.

Усилитель на TDA7294 +100% рабочая печатная плата!

Сегодня я расскажу, о том, как собирал свой усилитель на микросхемах LM На самом деле это уже 2ой мой усилитель на этих микросхемах. Уж больно они мне понравились своим качеством и относительной простотой сборки. До этого был ультралинейный усилитель класса A на транзисторах по схеме J. Тогда я даже нашел оригинальные транзисторы 2N фирмы Motorola:.

Непрерывные эксперименты и поиски новых схемных решений позволили создать весьма универсальный высококачественный усилитель мощности.

Портал QRZ. RU существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений.

Мы стараемся размещать только релевантную рекламу, которая будет интересна не только рекламодателям, но и нашим читателям. Отключив Adblock, вы поможете не только нам, но и себе.

Сейчас почти вся дешевая усилительная техника делается на микросхемах. Самое большое распространение получили микросхемы TDA для усиления аудиосигнала. В настоящее время они используются в автомагнитолах, в активных сабвуферах, в домашней акустике и во многих других аудиоусилителях и выглядят примерно вот так:. Плюсы микросхем TDA Для того, чтобы собрать на них усилитель, достаточно подвести питание, подключить динамики и несколько радиоэлементов.

Общая выходная мощность 30 ватт 2 канала по 15 ватт. Питается от 12 вольт.

Усилитель мощности низкой частоты — это электронное устройство, которое предназначено для усиления низкочастотного НЧ сигнала с последующей его подачей на акустические системы. Часто самодельные интегральные усилители мощности низкой частоты собирают на мощных микросхемах, поскольку они требуют минимум внешних компонентов и очень просты в наладке. В разделе собраны принципиальные схемы усилителей мощности НЧ на мощных микросхемах, а также на основе интегральных микросхем — драйверов для выходных транзисторов. Используя специализированные интегральные микросхемы можно собрать усилитель мощности разной конфигурации:. Если нужна большая выходная мощность усилителя НЧ например для канала сабвуфера — Втт то зачастую применяются мостовые схемы включения микросхем или же в параллель.

Я бы сказал, что это просто супер простой усилитель, содержащий все четыре элемента и выдающий мощность 40 Вт на два канала! Это находка для автолюбителей, так как питается усилитель от 12 Вольт, полный диапазон от 8 до 18 Вольт. Его можно запросто встраивать в сабвуферы или акустические системы.


Усилитель мощности на микросхеме TDA2003 (006) коробка



Начинающим                                 Усилитель мощности низкой частоты на К174УН14 (TDA2003).                           (006)



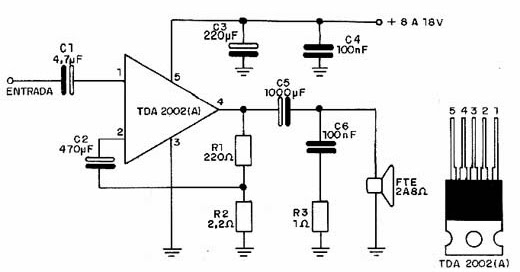

            Для начальных экспериментов рассмотрим простой усилитель на микросхеме  К174УН14 (аналог — TDA2003), которая представляет собой усилитель мощности низкой частоты с номинальной выходной мощностью 10Вт на нагрузке 2 Ом, 5Вт на нагрузке 4Ом, 2,5Вт на нагрузке 8Ом,  диапазон рабочих частот  20-20000 Гц. Усилитель имеет встроенную тепловую защиту и защиту от коротких замыканий на выходе. Преимущества данной микросхемы для начальных экспериментов заключаются в небольшом количестве дополнительных элементов, но достаточных для первых экспериментов по наладке усилителя, небольшом токе потребления, некритичен к источнику питания ( ток около 1 ампера, а напряжение питания при рекомендуемом 13,5 В может лежать в пределе от 8 до 16,5 В), микросхема проста в установке на плату, креплении на радиатор, допускает кратковременную работу при температуре корпуса до 100 градусов. Рассмотрим принципиальную схему на рис.1. Входной сигнал с уровнем 20-50 мВ подаётся на электролитический конденсатор гальванической развязки С1 емкостью 10 МкФ, с которого поступает на неинвертирующий вход                (в микросхемах усилителей часто встречается понятие инвертирующий и неинвертирующий вход.

Разница между ними заключается в том, что нарастание положительной полуволны входного сигнала (ножка 1)  приводит к нарастанию положительной полуволны усиленного сигнала на выходе (ножка 4). Такой вход называется неинвертирующим. Если входной сигнал подключить к инвертирующему входу, в нашем случае это ножка под номером 2, то положительная полуволна входного сигнала приведёт к возникновению на выходе микросхемы, ножка 4, отрицательной полуволны) микросхемы (первая ножка), после усиления сигнал поступает на 4 ножку микросхемы (выход), далее через электролитический конденсатор гальванической развязки С4 ёмкостью 470МкФ на акустический динамик Гд1. Назначение элементов схемы: Конденсаторы С1 и С4 служат для гальванической развязки постоянных напряжений входных и выходных цепей с напряжениями входа и выхода микросхемы, пропуская через себя только переменную составляющую сигнала. 3 ножка микросхемы – минус питания (выводы всех элементов, обозначенных по схеме значком «земля» (перевёрнутая буква Т) соединяются между собой и являются общим проводом для входа, выхода и минусовой клеммы источника питания).
5 ножка – плюс источника питания. Конденсатор С6 электролитический ёмкостью 100Мкф предназначен для фильтрации низкочастотных помех, поступающих по цепи питания на микросхему. Выводы всех фильтрующих конденсаторов во всех схемах (при изготовлении других монтажных конструкций) желательно максимально возможно приближать к объекту электропитания (в нашем случае микросхеме). В схеме присутствуют элементы обратной связи: R2, R3, C3 (в случае возбуждения на высоких частотах дополнительно вводится цепочка R1, C2). Для нормальной эксплуатации усилителя микросхему необходимо установить на алюминиевый радиатор площадью не менее 100 см,2 предварительно нанеся на место контакта микросхемы с радиатором теплопроводящую пасту КПТ-8. Если необходимо собрать стереофонический усилитель, то надо будет собрать ещё один такой же усилитель. Для регулировки уровня входного сигнала необходимо добавить к входу схемы переменный резистор (рис.2). Если уровень входного сигнала может превысить 1 вольт, микросхема может выйти из строя.
      В этом случае установка регулятора громкости перед усилителем обязательна. При желании увеличить отдачу усилителя при использовании динамика с меньшим сопротивлением или нескольких, параллельно соединённых (но не менее 2 Ом общим сопротивлением), необходимо увеличить площадь радиатора до 200 – 400 см2 и ёмкость выходного электролитического конденсатора С4 до 1000 – 2200МкФ. Во избежание выхода из строя микросхемы и электролитических конденсаторов, соблюдайте полярность при подключении источника питания. Перед подключением питания убедитесь, что схема собрана правильно, нет спаек между соседними элементами.




ВЫПУСК 006.

Усилитель низкой частоты                                                на микросхеме К174УН14 (TDA2003).


      1.  Микросхема TDA2003,

2.  Печатная плата,

3.  Радиатор для микросхемы,

4.  Динамик,

5.  Конденсаторы,

6.  Резисторы постоянные,

7.  Переменный резистор,

8.  Теплопроводящая паста КПТ-8,

9.  Винт с гайкой (для радиатора),

10. Монтажные провода,

11. Схема и описание,

12. Контейнер для радиодеталей.



ВАРИАНТ 006.

УНЧ на микросхеме К174УН14 (TDA2003).

В набор входит:

1.  Микросхема К174УН14 (TDA2003),

2.  Печатная плата,

3.  Радиатор для микросхемы,

4.  Винт и гайка М3 (или саморез),

5.  Динамик,

6.  Переменный резистор (10 – 47к),

7.  Теплопроводящая паста КПТ-8,

8.  Набор монтажных проводов,

9.  Пластиковый контейнер с радиодеталями,

10. Резисторы постоянные:

      R1 – 39 Ом (36 – 43 Ом),

      R2 – 1k (910 Ом – 1,2к),

      R3 – 10 Ом (9,1 – 12 Ом),

      R4 – 1 Ом (1 – 1,2 Ом),

11.  Конденсаторы:

      С1 – 10 МкФ 16(25)В,

      С2 – 39ПФ (36-43ПФ),

      С3 – 100 МкФ 16(25)В,

      С4 – 470 МкФ 25(35)В,

      С5 – 0,1 Мкф  (0,047 – 0,22 МкФ)

      С6 – 100 МкФ 25(35)В,

12.  Схема и описание конструктора.



Простой усилитель для наушников — AudioKiller’s site

Этот усилитель можно использовать как отдельное устройство, так и встраивать его в различную аппаратуру — усилители, ЦАПы, и т.п.

Это простая, но очень неплохая схема. Я задумал еще четыре схемы, причем очень высокого качества, и таких, которые можно (и нужно) изготовить в виде отдельного блока в отдельном корпусе. И которые не уступят хорошим дорогим моделям (а то и превзойдут, т.к. планируются использовать не выдумки, а хорошие технические решения). Схемы разные и интересные и находятся в состоянии проработки. Вот первая из них. Как только они будут готовы, я их опубликую в журнале «Радио» а потом на сайте

В «школьных» учебниках термину «усилитель» дают такое определение: усилитель – устройство, у которого мощность на выходе больше, чем мощность на входе. То есть, усилитель обязательно усиливает либо напряжение, либо ток, либо и то, и другое одновременно. Однако это не всегда так. По-другому можно сказать, что усилитель – это устройство, обеспечивающее в нагрузке требуемые параметры сигнала (напряжение, ток, мощность, АЧХ, и т.п.) при заданных параметрах источника сигнала. Это более точное определение и оно очень хорошо подходит к усилителям наушников, потому что обычно от них не требуют усиливать ни напряжение, ни ток, ни мощность. Наоборот, иногда это все нужно уменьшать. Например, для большинства наушников рабочее напряжение меньше одного вольта амплитуды, а на выходе стационарного СД-плеера или «нормальной» звуковой карты оно достигает трех вольт. И выходного тока этих устройств обычно вполне достаточно для работы наушников. Поэтому, если просто подключить наушники к выходу звуковой карты или СД-плеера, то они, скорее всего, играть будут. И скорее всего слишком громко. В звуковой карте можно отрегулировать громкость программно и слушать. Другое дело, что выходы этих устройств не рассчитаны на подключение такой низкоомной нагрузки. Например, там могут стоять выходные конденсаторы маленькой емкости – для высокоомной нагрузки, каковой является усилитель, это в самый раз. А подключив наушники, получим спад АЧХ на частоте 300…500 Гц. Да и блок питания электроники источника сигнала может быть не рассчитан на дополнительный ток миллиампер в 30…50, уходящий в наушники.

Хотя, если честно, то усилитель наушников (да и любой другой) все-таки усиливает мощность: ведь у него высокое входное сопротивление, и мощность, потребляемая от источника сигнала, очень маленькая. Намного меньше, чем выходная мощность на наушники.

Поэтому основные задачи, решаемые усилителем наушников, таковы:

  1. Иметь высокое входное сопротивление, которое «ожидает увидеть» на своем выходе источник сигнала.
  2. Иметь регулятор громкости.
  3. Иметь низкое выходное сопротивление и возможность легко выдать на выход ток примерно до 20…50 мА на канал.
  4. Иметь на выходе нулевой потенциал по постоянному току, причем без выходных разделительных конденсаторов.

Все эти задачи легко решает практически любой современный операционный усилитель (ОУ). Так что самый простой и достаточно хороший усилитель для наушников может быть собран всего на одном ОУ. И качество звучания он дает такое, что многие переход на лучший усилитель на самом деле не заметят.

Важное замечание. Этот усилитель для наушников не предназначен для внесения каких-нибудь «красиво звучащих» искажений, он не изменяет усиливаемый сигнал и поэтому «не звучит красиво». Он звучит максимально правильно, чтобы сигнал в ваших наушниках был максимально похож на то, что слышал бы (в наушниках) звукорежиссер, слушая подготовленную к тиражированию фонограмму. Если хотите «приукрашенного» звука – делайте усилитель на одном транзисторе, в инете таких схем много. По этой же причине в данный усилитель не нужно ставить офигенно дорогих аудиофильских деталей – он прекрасно работает с нормальными качественными. Перебирая проводочки и конденсаторы, можно конечно изменить его звучание, но на самом деле это будет всего лишь самовнушение.

Итак, усилитель для наушников на одном ОУ. Поскольку напряжение источника сигнала усиливать не нужно, то ОУ включается повторителем напряжения. При этом глубина его ООС максимальна, а искажения – минимальны. Уменьшить уровень сигнала (что практически всегда требуется) можно регулятором громкости.

Схема усилителя для наушников.

Переменный резистор Р1-Р2 – регулятор громкости. В скобках даны пределы его сопротивлений, при которых все тоже работает, но лучше выбирать те значения, что без скобок. По-хорошему, он должен иметь логарифмическую зависимость сопротивления от угла поворота, но для наушников, громкость которых обычно не регулируют в широких пределах, а настраивают один раз, вполне подойдет линейный регулятор. Конденсаторы С1 и С2 отсекают постоянное напряжение во входном сигнале и одновременно являются фильтром инфранизких частот. С такой емкостью нижняя рабочая частота усилителя примерно равна 10 Гц. Снижать ее не стОит, а вот повысить (уменьшив емкость конденсаторов) в принципе можно, особенно если вы берете входной сигнал с проигрывателя виниловых грампластинок – в них из-за коробления пластинки и эксцентриситета могут возникать мощные колебания с частотой примерно 0,5…3 Гц. Чтобы их лучше подавить, частоту входного фильтра усилителя можно выбрать примерно 25 Гц, тем более, что более низкие частоты на винил практически не пишут.

Выходные резисторы R5,R6 помогают ОУ защищаться от КЗ при включении-выключении наушников. Кроме того, они немного повышают выходное сопротивление усилителя. Некоторые наушники при повышении (в разумных пределах) выходного сопротивления усилителя немного лучше звучат. Так что с этими резисторами можно немного поэкспериментировать, подбирая их под себя. Только не забывайте, что R5=R6.

Резисторы R0R и R0L нужны в том редчайшем случае, если при полной громкости ее все равно не хватает, и наушники звучат тихо. Установка этих резисторов увеличивает коэффициент усиления в два раза. Для того, чтобы минимизировать постоянную составляющую на выходе, хорошо бы при этом сделать R1 = R2 = 24кОм.

Ну и самое «вкусное» — напоследок. Микросхемы. На самом деле, подойдут любые «обычные» ОУ с выходным током, достаточным для ваших наушников. Список тех, что я проверял экспериментально – на схеме. ОУ других типов применять в принципе можно, но неизвестно, насколько хорошо они подойдут по выходному току. По идее, неплохо подойдут и TL072. «Сверхбыстрые», или какие-нибудь Rail-to-rail ставить не рекомендую: огромная скорость на самом деле не нужна, а в режиме повторителя они могут возбуждаться. Или ловить ВЧ помехи. Иногда приходится слышать: а давайте установим «супермикросхему», типа она будет очень хорошо работать в облегченном режиме. Это все равно, что на Жигули установить двигатель от Боинга, чтобы он работал в облегченном режиме. Насчет того, какая микросхема лучше по звучанию: практически никакая. В «зрячем» прослушивании мы хорошо замечаем разницу, потому что видим микросхему. Я проводил слепой тест сравнения такого усилителя между микросхемами JRC4556, имеющую большой выходной ток и высоколинейный выходной каскад (Линейность ОУ при больших выходных токах), и JRC4558 у которой выходной каскад весьма слаботочный. Наушники Sennheiser HD-598 сопротивлением 50 Ом (т.е. достаточно низкоомные, чтобы потреблять сравнительно большой ток), и тест показал, что эти две сильно разные микросхемы (микросхему 4558 я даже вообще не рекомендую) различаются слабо: различие есть, но оно статистически малозначимо (хотя и прослушиваний было мало – я пока только отлаживаю все это дело). Так что если такие сильно разные микросхемы (а одна из них практически не пригодна для питания наушников) различаются несильно, то хорошие микросхемы между собой будут неразличимы (это если вы микросхему в возбуждение не загоните).

Питание усилителя может быть стабилизированным и не стабилизированным. Стабилизированное немного лучше. Напряжение от 12 до 15 вольт на плечо. Если напряжения плеч одинаковые – это очень хорошо, но не обязательно, лишь бы не сильно различались. Для стабилизатора обеспечить одинаковость напряжений легко, а вот в случае нестабилизированного питания и разбаланса напряжений обмоток силового трансформатора, можно словить и разные напряжения. Чтобы этого не случилось, следует использовать «стандартную» схему двухполярного двухполупериодного выпрямления с одним диодным мостом, в ней каждая из полуобмоток трансформатора работает поочередно на оба плеча выпрямленного напряжения. Что-то типа вот этого (это очень варьируемая схема):

Ток, потребляемый усилителем от источника питания порядка 50…100 мА.

Как лучше делать блок питания – отдельным, или на плате усилителя? Если на плате, то надо помнить, что через конденсаторы фильтров проходят импульсы зарядного тока в несколько ампер. И это все рядом с сигналом. Если отдельно – то начинает сказываться сопротивление и индуктивность кабеля. Хотя, во втором случае конденсаторы в цепи питания на самой плате помогают избавиться не только от влияния кабеля, но и вообще отстроиться от неидеальности отдельного блока питания.

Напряжение питания 12 вольт предпочтительнее, т.к. до ограничения далеко, а микросхема меньше греется, что при низкоомной нагрузке заметно. Если есть в наличии конденсаторы с низким ESR, то их лучше устанавливать на самой плате (а не в отдельном блоке питания). Если нет – не страшно. Не нужно гнаться за суперконденсаторами, типа Rubycon, Elna, Nichicon (хотя, если они есть — ставьте, они очень хорошие). Вполне подойдут «обычные» конденсаторы Jamicon, CapXon, Samwha, ELNA, Panasonic, Epcos. Лишь бы не какие-нибудь «Суньвынь». С отечественными надо быть осторожными – есть с хорошими параметрами, но большими габаритами; есть с маленькими габаритами и плохими параметрами; есть с большими габаритами и плохими параметрами. И вроде как появились маленькие и хорошие. Не измерив, не скажу. Емкость С4, С5 можно увеличить, но без маньячества: огромные конденсаторы вызовут появление индуктивности у длинных проводов и дорожек платы. Если питание стабилизированное, С3…С5 можно использовать керамические.

В принципе, как сделать источник питания можно почитать здесь: Маломощный блок питания. Причем там на рисунке 5 приведена схема с резисторами в первичной обмотке. Их сопротивления можно увеличить в 2…3 раза (для трансформатора с габаритной мощностью не более 20 ВА), что уменьшит бросок тока при включении и слегка снизит индукцию в трансформаторе, а значит и излучаемые им помехи. Только нужно проконтролировать температуру резисторов (перед этим НАДО ВЫКЛЮЧИТЬ блок питания из сети!!!) – если греются, увеличить их мощность или снизить сопротивление. И напряжение на выходе выпрямителя из-за влияния резисторов может немного упасть, хотя это не страшно — на усилитель можно подавать и более низкое напряжение, но все же меньше 9 вольт на плечо не следует. И микросхемы стабилизатора использовать без индекса L, в корпусе ТО220 (большом), как рисунке 10 слева — они легко обеспечат нужный ток и не будут сильно греться.

Дополнение.

Был задан вопрос: действительно ли один обычный операционный усилитель потянет наушники? Ведь есть схемы, где ОУ умощняется дополнительными транзисторами. Причем в старой советской аппаратуре только такие схемы и использовались.

Действительно, старые ОУ (в том числе и советские) имели сравнительно небольшой выходной ток и сильно нелинейный выходной каскад, поэтому их приходилось умощнять. Выходной ток современных ОУ в 3…6 раз больше, а собственные искажения выходного каскада при этом могут быть даже меньше! Посмотрите графики Кг и особенно нормированного к номеру гармоники Кг’, показывающего преобладание «плохо звучащих» высших гармоник. Так что современные качественные ОУ, особенно такие, у которых выходной каскад может выдать сравнительно большой ток при низких искажениях, звучат очень хорошо, и именно их я и рекомендовал для этого усилителя. Скорее всего, что очень многие люди не заметят разницы между «голым» (но хорошим) ОУ и более «крутой» схемой с умощненным операционником. Если же в схеме используются старые «советские» детали (ОУ и транзисторы), то она может иметь даже худшие параметры из-за плохих свойств устаревших компонентов. Я уже писал выше, что при работе на сравнительно низкоомные наушники сопротивлением 50 Ом (причем наушники не дешевые, так что их собственное качество звучания высокое) даже применение сравнительно слабой и «не очень» современной микросхемы (такой, которую я не рекомендую по причине ее небольшого выходного тока и высоких искажений) «не бросается в глаза» – снижение качества звучания не очень заметно, но все же оно есть. А с хорошей микросхемой – так и еще намного лучше!

Схема на одном ОУ применяется, например, для питания наушников в серьезной музыкальной звуковой карте EMU-0404. Такой же выход я использую в своем мультимедийном усилителе Обзор и доработка Top device TD 180/2.0 (только я забыл там на рисунке изменить название ОУ — у меня на наушники реально работает ОРА2134). И звучит вполне хорошо (от звуковой карты ESI Juli@).

На самом деле я планирую собрать и более «навороченные» схемы усилителей для наушников (потому что они способны дать максимальное качество звука), причем уже вчерновую проработал три интересные схемы умощнения ОУ, но пока что нет времени на это. Когда соберу, то обязательно сравню их со схемой на одном ОУ в слепом тесте (только такой тест дает реальное сравнение именно звука, а не моих визуальных предпочтений или сиюминутных настроений). Вот тогда и посмотрим – есть ли разница и велика ли она…

31.08.2013 — 11.09.2013
