Подробно расскажем как определить фазу и ноль индикаторной отверткой

При работе с бытовыми электросетями необходимо знать, как найти фазу и ноль. Привычные нам 220 вольт возникают не из ниоткуда.

Вся низковольтная сеть (имеется ввиду величина, для потребителей), является трехфазной. Напряжение между фазами переменное, 380 вольт.

Для бытовых нужд, используется напряжение 220 вольт. Чтобы не вдаваться в тригонометрические подробности построения трех фаз, достаточно знать формулу: напряжение между фазой и нулем равно напряжению между фазами, разделенное на квадратный корень числа Пи. То есть если между фазами 380 вольт, то напряжение между фазой и нулем будет 380/1,73 = 220 вольт.

Для чего необходимо знать, где ноль, а где фаза?

Многие пользователи бытовых приборов полагают, что нет разницы, как подключать электроприборы к переменной сети 220 вольт. Полярности нет, напряжение не меняется при смене контактов. Это верно с точки зрения простого включения в розетку.

А если вы самостоятельно делаете разводку или ремонт электросети в своем доме, необходимо точно знать, где ноль, а где фаза.

1. При проектировании электрощитов, автоматы применяются одноконтактные. На них заводится только фаза. Нулевая линейка остается не размыкаемой. Каждая линия подключается одним проводом к фазе через выключатель, и к нулевой линейке напрямую;

Важно! Если перепутать ноль и фазу при таком подключении – пользоваться сетью будет опасно для жизни.

2. Приборы освещения питаются стандартным способом, при помощи однофазных выключателей. Размыкается только фазный провод, нулевой всегда подключен к световому прибору. Если перепутать ноль и фазу, простая замена лампочки может привести к поражению электрическим током.

Поэтому необходимо отслеживать фазный и нулевой провод по цепочке от счетчика до каждого потребителя.

Несколько способов как определить фазу и ноль

Способ №1, при помощи тестера способного измерять напряжение до 1000 вольт. Это надежный способ, но для проверки необходимо иметь качественно подключенный провод заземления. В квартирах старой проектировки его нет.

При наличии такой точки подключения, просто производится замер напряжения между гарантированной «землей» и тестируемым контактом. Там, где прибор покажет 220 вольт – находится фаза.

Способ №2.

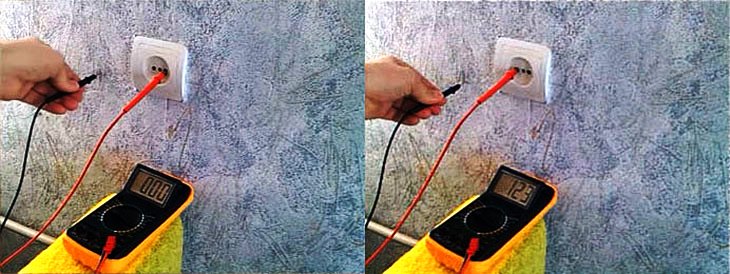

Если подключить к фазному контакту измерительный провод, соединенный с мультиметром (разъем – измерение напряжения), на цифровом табло появится значение 8-15 вольт.

Важно! Второй измерительный кабель должен быть подключен к разъему COM, предел измерений 500 или 1000 вольт. Нулевой контакт не покажет никакого значения.

Индикаторной отверткой.
Для проверки не требуется наличие внешней «земли». Отвертка тестер показывает фазу автономно, при касании одного провода.

Первые два способа не гарантируют точного измерения, поэтому пользоваться ими можно лишь когда иные способы недоступны. На третьем (надежном) способе остановимся подробнее.

Как работает отвертка индикатор

В любом магазине электротоваров можно приобрести тестер фазы. Однако не все знают, как пользоваться индикаторной отверткой.

Существует несколько видов индикаторов. Есть отличия по форме исполнения, по принципу действия, но все они предназначены для определения фазного провода при подключении к одному контакту. Разберем устройство индикаторной отвертки:

Отвертка индикатор с неоновой лампой.
Самая распространенная конструкция. Состоит из токопроводящего металлического стержня, оканчивающегося плоским жалом (как обычная отвертка), резистора для безопасности оператора и неоновой лампы. Лампа прижимается к резистору с помощью пружины.

Для работы необходимо создать разомкнутую цепь: фазный провод (контакт), внутренняя схема отвертки, тело человека, которое обладает определенным сопротивлением.

При касании одновременно рабочим жалом фазного контакта и пальцем контакта на рукоятке, неоновая лампа начинает устойчиво светиться. При отсутствии фазного напряжения лампа гаснет.

Преимущество такой схемы – простота изготовления и дешевизна. Недостаток – диапазон напряжения, с которым работает индикатор, от 90 до 380 вольт. К тому же, определить фазный провод можно только при непосредственном электрическом контакте.

Многофункциональная индикаторная отвертка со светодиодным сигнализатором.

Для питания светодиода напрямую, силы тока, которую может сгенерировать традиционная схема недостаточно. Поэтому в рассматриваемом индикаторе применен так называемый «трансформатор времени». Светодиод работает в импульсном режиме. Во сколько раз уменьшается время непрерывного свечения, во столько же раз увеличивается сила тока, протекающая через диод.

Через ограничительный резистор, рабочий щуп подключен к разнополярному контакту диодного моста-выпрямителя. Второй контакт выведен на рукоятку индикатора для касания пальцем. Возникший на полярных контактах выпрямителя небольшой постоянный ток, подается на накопительный конденсатор.

Далее вступает в работу лавинный транзистор К101КТ1, включенный по инверсной схеме. В результате на светодиод подается пульсирующий ток. Мерцание не влияет на восприятие органами зрения человека.

Отвертка с индикатором напряжения, выполненная по такой схеме, может определить фазу уже при напряжении 45 вольт. К тому же, если вместо щупа подключить небольшую антенну – можно бесконтактно обнаружить переменное электрическое поле.

Полезная информация! Как найти проводку в стене индикаторной отверткой? Используя подобное устройство, вы без труда обнаружите фазный провод под слоем штукатурки.

В качестве антенны для поиска используется длинное жало отвертки. Обнаружить рассеянное поле таким способом не удастся, а наводку вокруг электрокабеля в стене – запросто!

Недостаток такой схемы – иногда паразитные наводки мешают основной работе – контактному поиску фазы.

Рассмотренная выше схема эффективна, но сложна в изготовлении. Поэтому стоимость ее достаточно высока. Если не нужна функция поиска скрытой проводки – рассмотрим, как работает индикаторная отвертка на светодиоде, собранная по упрощенной схеме.

Тело человека является достаточно емким конденсатором. При касании пальцем сенсора, в цепи возникает электрический ток порядка 0,5 мкА. Если одновременно коснуться жалом отвертки фазного провода – сила тока увеличится до величины, способной открыть транзистор. Питающий элемент подключается к светодиоду, он начинает светиться.

Такая отвертка имеет низкую стоимость и хорошую надежность. Напряжение срабатывания – порядка 50 вольт. Наличие элементов питания позволяет снизить чувствительность. Поэтому ложных срабатываний от наводок электрическим полем у этого индикатора не бывает. Недостаток – индикатор такого типа не в состоянии обнаружить скрытую проводку.

Важно! Мы рассмотрели технологию, как определить фазу и ноль индикаторной отверткой. Поскольку работы проводятся с высоким напряжением, надо знать, как безопасно пользоваться пробником.

Главные правила:

• ваша обувь должна быть с резиновой подошвой;
• руки должны быть сухими;
• пробник удерживается одной рукой.

Как тестером определить землю и ноль

Самый простой метод определения фазы нуля и земли возможен по расцветке проводов. Этот вариант применим только для построек, где используется стандарт IFC c нормативом используемых цветов для электропроводки. По этим нормам провода электропроводки в домах должны иметь цвета: — рабочий нулевой проводник обозначается синим или сине — белым цветом: — защитное заземление должно иметь желто — зеленый цвет изоляции провода: — цвет изоляции фазы может иметь несколько разных это белый, серый, коричневый и далее. По этой цветной маркировке проводов достаточно легко определить назначение проводника.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Как определить фазу, ноль и заземление у электрического провода
• Как определить фазу
• Как определить фазу и ноль — обзор различных способов + пошаговые инструкции
• Определение фазы и нуля: обзор способов
• Как отличить ноль от земли если провода одного цвета?
• Как отличить ноль от заземления подручными средствами
• Определить фазу мультиметром
• Как найти фазу ноль и землю мультиметром
• Как найти фазу, землю и ноль в квартирной электропроводке

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как определить где фаза а где ноль

Как определить фазу, ноль и заземление у электрического провода

А у нас сегодня кошка Родила вчера котят. Котята вылезли немножко, Но я их запихал назад. Пробки : 4 балла. Оглавление Найти Регистрация Топовые темы Вход. Печать RSS Деревом. R00 experienced Сообщений: Новенькая квартира в современной высотке — надо подключить технику на кухне.

Из стены торчит три провода. Вероятно, фаза, ноль и заземление. С фазой все ясно, а вот как отличить друг от друга остальные два? Приходит идея — измерить сопротивление между проводом и водопроводной трубой. Ясно, что у заземления оно должно быть нулевым или около того. Но ведь и нейтраль может быть тоже заземленной или нет? И если это так, то оба нулевых провода замкнуты на «землю», а, значит, разницы нет? Электрика вызывать как-то не хочется, ибо может он быть криворуким и малограмотным легко, а техника недешевая.

Копировать Ссылка. В ответ на: Но ведь и нейтраль может Нейтраль же в 3-х фазных сетях применяется? И если монтажник не был «криворуким и малограмотным» то провод заземления имеет жето-зеленый цвет.

Shimbun водитель крыши Сообщений: В ответ на Давай я поищу в Гугле вместо тебя. Не надо ТС углубляться в тонкости. То есть, в кабелях, которые растут из девайсов, да, провода разноцветные и с ними все ясно. А вот из стены торчат три одинаковых алюминиевых провода.

Из того, что ищется в гугле, больше всего понравился такой метод. Якобы, если отключить электричество на щитке рубильником, то ноль и фаза будут отключены, а заземление останется. То есть, тогда между нулем и трубой должно быть бесконечное сопротивление, а между землей и трубой — нулевое.

Ога, но пишут, что это работает не всегда. Надежного метода похоже и нет. Будем пробовать. Все еще хуже Попробуйте пробник-индикатор в леруе покупал, желтый такой, как большая авторучка с переключателем и двымя светодиодами. Поиграйтесь с режимами положение переключателя, касание оголенного провода иди изоляции, касание пальцем контакта на ручке пробника , Вероятно будет звенеть по разному.

Проверьте в розетке, где точно знаете, что усть что. Сравните поведение пробника и сделайте выводы. ЗЫ: У меня земля не звенит, ноль звенит, но слабо, а фаза еще и светодиод зажигает. В ответ на: Новенькая квартира в современной высотке и В ответ на: из стены торчат три одинаковых алюминиевых провода. Как то не согласуется. Сейчас же алюминий запретили, только медь и трехпроводная разводка.

В ответ на: Якобы, если отключить электричество на щитке рубильником, то ноль и фаза будут отключены, а заземление останется. Посмотрите в щитке там может быть вообще 0 просто заземлен. У нас так. Три провода на кухне вообще может оказаться 2 провода под напряжением и 1 это заземленный 0.

Плита электролюкс имеет 4 провода две фазы земля и ноль. Видимо за рубежом вообще 4 провода на кухнях бывает. ГражданинМира забанен experienced Сообщений: Друг мой, сейчас в новостройках везде торчат евротри провода, а в люстре 4четыре, хотите разобраться, легко, патрон и лампочка подскажут вам правильную ориентировку, током не убьет, подключение простейших электро истин полнейшая фигня.

Если две фазы заходят в квартиру, то и счетчик должен быть не однофазный, не так ли? Есть такие, у кого счетчик трехфазный? Не в частных домах, конечно? Патрон с проводами и лампочкой, помогут вам безоговорочно раробраться где, ноль, где что. В ответ на: В ответ на: Новенькая квартира в современной высотке и В ответ на: из стены торчат три одинаковых алюминиевых провода.

Хотя, да — разводка трехпроводная. В ответ на: Патрон с проводами и лампочкой, помогут вам безоговорочно раробраться где, ноль, где что. Это как? Фаза на ноль — лампа горит. Фаза на землю — тоже горит. Не знаю как у вас , но у меня точно не горит и электроприборы не работают! В ответ на: Если две фазы заходят в квартиру, то и счетчик должен быть не однофазный, не так ли? Я специально не употребил слово фаза, провода под напряжением до плиты может быть два от щитка, и оба одной фазой.

Два провода только чтобы нагрузку распределить. Ладно, спасибо! Беру таймаут на опыты. По окончании экспериментов доложу результаты. Сколько народа побило электричеством и т. В ответ на: Я специально не употребил слово фаза, А это тогда как понимать?

В ответ на: Плита электролюкс имеет 4 провода две фазы земля и ноль. В ответ на: А это тогда как понимать? В ответ на: сделайте и не ошибетесь, если лампочка гореть не будет, значит провод к которому подсоединились нуль, Это верно только если фазный автомат включен а нулевой выключен.

Но они, эти автоматы, в последнее время все спаренные ставят, так просто не отключить. Так что надо различать когда речь идет об импортной плите, а когда о проводке на кухне. Вопросов нет. А ТСу наверное стоит пригласить электрика. Ну, до пустим вырубит, автомат сам отключится, выводы напрашиваются сами собой. Инженер-электрик activist Сообщений: Самый верный способ это «вызвонить» провода от щитка до розетки.

На цвет провода надеется нельзя. Иной раз и на жиле с желто-зеленой изоляцией бывает фаза в результате кривого монтажа. Таких случаев довольно много приходилось видеть.

Поберегите себя и своих близких, найдите нормального электрика. Уже въехал в тему. Вызвонить от щитка до розетки — это верно. Но — далеко! Щиток от розетки. Однако ж, поиск нормального электрика еще более сложен, чем поиск нуля и заземления. И признаки нормальности электрика расплывчаты Где у него звонить? Простите, чиОрт возьми, видел как работают электрики, описанный мною способ стопрцентный, чиорт возьми не прогадаете!

Бесплатно вам изъясняюсь в новостройке в начале, чтобы вставить резетку или выключатель следует вставить элекростакан на гипсосовой основе, гипс нужен, чтобы стакан в отверстии держался, стакан он может быть красного или или синего цвета, в принципе пофиг, главное, чтобы реле держалось про три провода уже публиковал, в принцепе все сделать можно самостоятельно или попросить электрика сделать одну розетку и выключатель света для примера, за две штуки примерно в рэ обойдеся, а дальше можете сами наплодить резеток с выключателями, т.

А вообще стоит снять ролик, как сделать простые эл. Нуль и земля как правило соединяются где-то в щитке. Так, что не только прозванивать надо, но и еще отключать лишние соединения. В ответ на: А ТСу наверное стоит пригласить электрика. В ответ на: Нуль и земля соединяются розетке. AsIs veteran Сообщений: Тут желательно все таки заглянуть в щиток. Если автоматы отключают только фазу, то земля и ноль — это одно и то же.

Они в щитке присоединены на один болт. Так что кого вы обзовете нулем, а кого землей не имеет значения.

Как определить фазу

С помощью современных индикационных отверток несложно разобраться в том, как отличить ноль от заземления. Для поиска применяется световой сигнал, возникающий внутри отвертки при обнаружении фазы. Следовательно, другая цепь будет нолем землей. Несмотря на простоту задачи, имеются в этом деле и определенные нюансы, о которых пойдет речь в этой статье. Индикационная отвертка включает металлический щуп, за которым расположено сопротивление чаще всего углеродистое , благодаря чему ограничивается ток. Световой сигнал образуется за счет газоразрядной лампы небольшого размера.

Определение, какой ноль рабочий, а какой – земля, можно проводить по.

Как определить фазу и ноль — обзор различных способов + пошаговые инструкции

Очередная статья, которую мы сегодня рассмотрим, будет интересна скорей всего новичкам, нежели профессиональным электрикам. Электрики со стажем в своей работе часто сталкиваются с этим вопросом на практике. Любой электрик, перед тем как выполнить электромонтажные работы, будь то подключение розетки или выключателя у себя дома, установка люстры, датчиков или расключение распределительной коробки начинает с определения где в электропроводке фаза и ноль. В своих статьях я часто акцентирую внимание на то, что при подключении выключателя именно фаза должна подаваться на разрыв. Так вот один из читателей мне задал вопрос: а как это определить? Где какой провод? Конечно, этот вопрос очень прост, но как оказалось не для всех.

Определение фазы и нуля: обзор способов

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие.

Необходимость в определении фазы, ноля и заземления возникает при монтаже розеток, к которым подходят проводники без маркировки. Поэтому, перед установкой розетки, стоит выяснить, за что отвечает каждый конкретный провод.

Как отличить ноль от земли если провода одного цвета?

Наша бытовая электрическая сеть для нас всё. Особенно там, где для приготовления пищи и газ не используется — всё на электричестве. Пользоваться электроприборами мы привыкли очень просто: есть розетки и выключатели. Свет включаем или выключаем одним нажатием кнопочки. Чтобы включить какой-то другой прибор, находим розетку, втыкаем и пользуемся. Пылесос, например.

Как отличить ноль от заземления подручными средствами

Распознать нулевой, фазовый и заземляющий провода можно и в домашних условиях, без использования сложных измерительных инструментов и электронных приборов. В недавно построенных домах или в недавно отремонтированных квартирах, у которых монтаж электрической проводки выполнялся профессионально и качественно, отличить фазу от ноля и заземления можно по цвету проводников. В соответствии с европейским стандартом IEC для обустройства квартирной электрической сети должны использоваться кабеля с изоляцией определенного цвета:. В случаях, когда нет уверенности в том, что проводка уложена в соответствии со стандартами, лучше не полагаться на цветовую маркировку проводников, а различить фазу и ноль, используя другие способы. Простое и незамысловатое устройство в виде индикаторной отвертки пробника , внутри которой расположена лампочка и резистор, позволит быстро и безошибочно распознать фазовый провод. Расположите один из пальцев руки на заднем контакте рукоятки пробника, а затем прикоснитесь жалом инструмента к проводнику. В случае фазового провода внутри рукоятки засветится контрольная лампочка или индикатор, если же провод нулевой, свечение будет отсутствовать.

Как мультиметром определить фазу в розетке? Как цешкой найти ноль в выключателе? Как тестером узнать где «земля» в элетрощите.

Определить фазу мультиметром

Слышал что есть какие-то экзотичные способы вроде воткнуть в яблоко провода и потом по цвету яблока определить Никто не в курсе? Если разница потенциалов превышает пару вольт — диод и в яблоко. Ну вот, я же говорил, земля, а ты: «фаза, фаза» с известный анекдот.

Как найти фазу ноль и землю мультиметром

ВИДЕО ПО ТЕМЕ: Измерение сопротивления заземлителя

Выполняя работы по дому, часто возникает необходимость отремонтировать розетку или выключатель, перевесить люстру или установить новую розетку. Для подключения дополнительного электрооборудования необходимо уметь отличить фазу от нуля. Это довольно просто, если дом построен недавно, а электропроводку делали квалифицированные специалисты. Для того чтобы самому найти назначение каждого проводника достаточно знать правила цветового обозначения электропроводов. Современные коттеджи должны иметь контур заземления.

При ремонте электрической проводки, или ее обслуживании часто может потребоваться определить какой провод подключен к нулю, а какой к фазе. Это требуется для установки выключателей или коммутации другого электрооборудования.

Как найти фазу, землю и ноль в квартирной электропроводке

Очередная статья, которую мы сегодня рассмотрим, будет интересна скорей всего новичкам, нежели профессиональным электрикам. Электрики со стажем в своей работе часто сталкиваются с этим вопросом на практике. Любой электрик, перед тем как выполнить электромонтажные работы, будь то подключение розетки или выключателя у себя дома, установка люстры, датчиков или расключение распределительной коробки начинает с определения где в электропроводке фаза и ноль. В своих статьях я часто акцентирую внимание на то, что при подключении выключателя именно фаза должна подаваться на разрыв. Так вот один из читателей мне задал вопрос: а как это определить? Где какой провод?

А у нас сегодня кошка Родила вчера котят. Котята вылезли немножко, Но я их запихал назад. Пробки : 4 балла.

возможные способы, особенности использования каждого из них

С помощью современных индикационных отверток несложно разобраться в том, как отличить ноль от заземления. Для поиска применяется световой сигнал, возникающий внутри отвертки при обнаружении фазы. Следовательно, другая цепь будет нолем (землей). Несмотря на простоту задачи, имеются в этом деле и определенные нюансы, о которых пойдет речь в этой статье.

Поиск фазы

Индикационная отвертка включает металлический щуп, за которым расположено сопротивление (чаще всего углеродистое), благодаря чему ограничивается ток. Световой сигнал образуется за счет газоразрядной лампы небольшого размера.

Со стороны ручки на отвертке имеется металлическая контактная площадка, представляющая собой кнопку. Эту кнопку следует прижать пальцем, так как в противном случае индикатор не станет светиться.

Принцип работы отвертки можно объяснить в нескольких предложениях. У тела имеется емкость — небольшая, но достаточная для пропуска малого тока. Как только фаза начинает колебаться, электроны начинают движение — в сеть и обратно. Благодаря таким движениям, создается мизерный ток. Показатель тока ограничивается резистором, поэтому переживать насчет собственной безопасности не стоит, даже если взяться за контактную площадку индикационной отвертки и, например, водопроводную трубу.

Обратите внимание! Найти отверткой-индикатором ноль нельзя.

Нахождение фазы чрезвычайно важно, поскольку напряжение не должно покидать, к примеру, ламповый патрон, когда выключатель находится в выключенном положении. Если же что-то пошло не так, простая замена лампы может стать крайне опасным мероприятием.

Согласно техническим нормам, фаза должна располагаться в левой части розетки. Если выключатель установлен как полагается (включение нажатием кнопки вверх), то для обнаружения фазы нужно лишь знать, где находится левая рука и низ:

1. Фаза находится в левом гнезде розетки. В правом гнезде располагается нуль. Если имеется провод в зелено-желтой изоляционной ленте, это земля. Вместо этого провода можно обнаружить резервный провод электропитания напряжением 220 В.
2. В двойном выключателе контакты входа и выхода находятся по разным сторонам — внизу и вверху. Сторона, где расположен один контакт, является фазой, а сторона, где есть пара контактов, — нулем. Здесь важно сделать замечание, что сказанное верно только для тех помещений, где разводка выполнена правильно.
3. В случае с одиночным выключателем определить фазу несколько сложнее, поскольку контакты чаще всего располагаются с одной стороны. Бывают и исключения, когда ноль находится внизу. Для определения фазы патрон прозванивается тестером. Следует заметить, что описываемый способ является нарушением правил безопасности, да к тому же может привести к поломке устройства. Именно поэтому данный способ нельзя рекомендовать — мы лишь сообщаем о его возможности. Кроме того, возможен замер переменного напряжения: 220 В можно обнаружить лишь между фазой выключателя и нулем патрона.

Определение фазы по цвету изоляции

Провод нуля чаще всего синий, а провод земли — зелено-желтый. Фаза имеет коричневую или красную расцветку. Однако из любого правила есть исключения. В зданиях старой постройки часто встречаются двухжильные провода с только белым цветом изоляционного материала. Также следует заметить, что некоторые приборы, например, датчики освещения или движения, оснащаются проводами нетипичного цвета. К примеру, нуль может быть черным. Поэтому во многих случаях перед началом проверки рекомендуется заглянуть в руководство по эксплуатации.

Поиск нуля в квартире

Согласно техническим регламентам, электрощит, расположенный в подъезде, должен быть заземленным. В старых зданиях следует ориентироваться на большую клемму, зафиксированную болтом. В новых домах рекомендуется обращать внимание на количество жил. Чаще всего нулевой шине свойственно иметь наибольшее количество подключений, а вот фазы распределяются по отдельным квартирам.

Указанные обстоятельства можно отследить по раскладке защитных автоматов или электросчетчиков. Общий провод является нулем. При этом цвет проводов в данном случае не имеет определяющего значения, хотя, согласно нормативам, современные кабели также оснащаются цветной изоляцией.

Важно! Если здание оснащено заземлением, минимальное количество жил на входе составит не менее пяти. В таких случаях корпус электрощита обычно содержит зелено-желтый провод, а провод нуля используется для отвода тока от электроприборов, то есть замыкания цепи. Причем объединение указанных веток на стороне потребителя не допускается правилами безопасности.

Ниже представлено несколько правил, благодаря знанию которых будет легче понимать устройство электрощита в подъезде:

1. Защитный автомат должен прерывать именно фазу. Изредка можно встретить модификации с двумя полюсами, однако их использование оправдано только для помещений, эксплуатация которых связана с высокой опасностью. Таким образом, по расположению провода можно уверенно говорить, что это фаза. После этого автомат можно отключить и сделать прозвон жилы на стороне потребителя. В результате определится положение фазы.
2. Напряжение между нулем и фазой составляет чаще всего 220 В. На основании этого принципа можно определить жилу, которая передает на любую другую жилу разницу напряжения. При этом фазный разброс равен 380 В. Реальные значения могут быть больше на 8-10 %, поскольку российские сети пытаются отвечать европейским стандартам.
3. Делаем замеры значений во всех жилах при помощи токовых клещей. Суммарное значение всех трех жил должно проходить обратно в электросеть по проводу нуля. Следует заметить, что заземление чаще всего не применяется очень интенсивно, а потому ток будет почти на нуле в любое время дня и ночи. Участок, где отмечается наибольшее значение, является проводом нуля.
4. Заземлительная клемма распределительного электрощита расположена на видном месте. Исходя из этого, легко определить провод нуля в зданиях с NT-C-S. В других случаях необходим подвод заземления.

Дополнительная информация

Выше рассматривались ситуации, когда нет индикационной отвертки, но имеется мультиметр или токовые клещи. Предполагалось, что до входа в помещение есть земля, фаза и нуль, а помещение со стороны потребителя прозванивается. В случае с тремя жилами метод еще проще, так как между фазой и любым проводом разница потенциалов равна 220 В. При этом нужно заметить, что способ не подойдет в других ситуациях, к примеру, когда имеется нулевая разница межфазного напряжения. В указанном случае тестер будет бесполезен.

Есть и другая методика проверки, применение которой в промышленных условиях, однако, запрещено. Понадобится лампа в патроне с парой оголенных проводов. С помощью лампы определяется фаза — любую жилу можно замкнуть на заземление. Использование с этой целью водопроводных, канализационных или газовых коммуникаций запрещено. Можно использовать кабельную антенну, оплетка которой, согласно нормативам, должна быть заземлена, а это означает, что найти фазу можно будет с помощью тестера (или, как говорилось выше, можно использовать лампу в патроне).

Также можно использовать пожарные лестницы или металлические громоотводные шины. Необходимо зачистить сталь до появления блеска, а затем прозвонить фазу на зачищенном участке. Следует сказать, что далеко не всякая пожарная лестница имеет заземление в отличие от громоотводной шины. При обнаружении такого дефекта рекомендуется обращаться с жалобами на нарушение технологии защитного зануления в управляющие или государственные организации.

Индикационные отвертки

Если отсутствует определенность с цветами изоляции, можно использовать обычную индикационную отвертку. В инструкции к этому приспособления указывается, что с помощью щупа можно определить землю. Однако таким образом находится не только земля, но и любой длинный проводник, в том числе прерванная возле пробки фаза, провод нуля. В результате далеко не всякая индикационная отвертка позволит правильно найти землю.

Необходимо учитывать следующие обстоятельства:

1. С помощью активной индикационной отвертки можно найти длинный проводник методом отправки к нему сигнала и получения отклика на этот сигнал.
2. В случае некачественных контактов волна быстро сходит на нет. Таким образом, индикатор может определить землю даже на разорванной фазе возле пробок.
3. Чтобы найти землю, необходимо дотронуться пальцем до контактной площадки. В данном случае речь идет об активной отвертке. В случае же с пассивным индикатором условие обратное — не должно быть никаких физических контактов с указанной областью.

Современные модели индикационных отверток позволяют проверить наличие тока в проводах даже дистанционно. Для этого в них предусмотрена специальная функция. Причем данная функция подразделяется еще на два режима: повышенная чувствительность и пониженная. С помощью такой отвертки легко определить неиспользуемую часть проводов.

Обратите внимание! Не так уж редко встречаются ситуации, когда в здание по ошибке заводятся две фазы, а не одна, или же происходит другая путаница. Применять отвертку при работе с подобной проводкой нужно крайне осторожно.

Измерить сопротивление проводки не самая простая задача. Намного проще определить фазу. Тем более что в такой ситуации отсутствует риск порчи тестера, что не редкость при попытках замеров сопротивления жилы, находящейся под напряжением. Еще один фактор: низкоомные цепочки часто устанавливаются с ошибкой. К примеру, большая часть тестеров при непосредственном замыкании щупов не показывает нуль. Однако даже если поиск земли при помощи активной индикационной отвертки не дал результата, то некачественные контакты найдутся наверняка.

Обратите внимание! Если пробки отключены, а отвертка светится с пальцем на контактной площадке, скорее всего, нужно менять распредкоробку, а скрутки понадобится заменить, например, на колпачки.

Советы по маркировке проводов

Если ремонты проводятся часто, а провода не имеют маркировки, рекомендуется пометить их принтерной краской. Для фазы можно выбрать красный цвет, для нуля — синий, для земли — желтый. Принтерная краска хорошо держится и плохо смывается. Также по своему усмотрению можно использовать и черный цвет.

Пометив провода, задачу поиска нуля, фазы и земли решите раз и навсегда. Если же маркировку нужно будет удалить, для этой цели лучше всего подойдет концентрат уксусной кислоты.

В щитке, на линии электроплиты есть УЗО или его аналог в виде дифференциального автомата(узо с встроенной защитой от сверхтока), или может быть еть общее узо на вводе? 1. Пригласить электрика, имеющего измерительное оборудование(вольтметр, мультиметр) — пусть он голову ломает.

По-хорошему — нечего вам с проводами копаться, не имея допуска и необходимых знаний и оборудования. Либо сервис инженера для подключения вашей электроплиты.

Ориентировочно, предполагается что схема питания квартиры трехпроводная. Защитный проводник идет от ввода, либо зануление выполенно в щите. Для более качественного и полного ответа надо знать схему питания вашей квартиры.

2. Незконные методы(по отношению к вам), но могущие быть примененными электриками:

Чисто прозвонка линий —

2.1. Отключить вводный рубильник. 2.1.1. Отключить все электроприборы от сети. 2.1.1.1 Взять мультиметр, перевести его в режим измерения сопротивления. Взять длинный провод, один конец которого соединить с любым проводником, не являющимся фазой, а другим концов к щупу мультиметра. 2.1.1.2 Отсоединить в щитке все проводники от шины зануления. 2.1.1.3. Вторым щупом попытаться найти второй конец провода на кухне, среди отключенных. 2.1.1.4. Если не ищется, то перевесить длинный провод на другой, не фазный, проводник на кухне.

Использование особенностей работы узо —

2.2. Взять торшер или лампу. 2.2.1. Соединить одним выводом вилки с фазным проводником, торчащим из стены. 2.2.2. Вторым выводом вилки попеременно коснуться двух не фазных проводников — при контакте с нулевым рабочим, лампа будет гореть, а при контакте с нулевым защитным, у вас вышибет узо этой линии, или общее.

Использование прозвонки, без монтажных операций в щите, если в квартире выполнена трехпроводная однофазная проводка(в смысле все бытовые розетки имеют защитный контакт) —

2.3. Выключить вводный автомат. 2.3.1. Один щуп омметра присоединить к защитному контакту любой розетки. 2.3.2. Вторым щупом найти среди двух не фазных проводов, торчащих из стены на кухне, провод, при контакте с которым омметр покажет минимальное сопротивление.

Советы, реальные:

3. Никогда не пользуйся пробником — он не дает точной картины, может показывать наводку с фазного проводника, на неподключенном проводе. Все показания пробника необходимо проверять тестером или специальными двухщуповыми индикаторами.

4. Вызови электрика.

Давайте попробуем разобраться, как в домашних условиях, не обладая сложными специализированными измерительными инструментами и электронными приборами, самому определить где фаза, где ноль, а где земля в проводке.

Из всех известных методов, наиболее простого определения фазы и ноля, мы отобрали самые, по нашему мнению, доступные в реализации и в то же время безопасные. По этой причине, в статье вы не увидите советов — как найти фазу с помощью картошки или же призывов к кратковременному касанию проводов различными частями тела.

На самом деле, вариантов определения фазы, нуля или заземления, например, в розетке, без применения специализированного оборудования не так уж и много, и порой, в зависимости от ваших целей и задач, бывает достаточно лишь знать стандарт цветовой маркировки электрических проводов принятый у нас, чтоб их различить.

Маркировка проводов по цвету

Действительно, самый простой способ определить фазу, ноль и землю у электрического провода, это посмотреть цветовую маркировку и сравнить с принятым стандартом. Каждая жила в современных проводах, применяемых в электропроводке, а также электрооборудовании имеет индивидуальную расцветку. Зная какому цвету жил какая соответствует функция (фаза, ноль или заземление), легко можно выполнять дальнейший монтаж.

Довольно часто, этого вполне достаточно, особенно в случаях, когда установка производится в новостройках или местах с довольно новой электропроводкой, сделанной профессиональными, компетентными электромонтажниками по всем современным правилам и стандартам.

В нашей стране, как и в Европе в целом, действует

стандарт IEC 60446 2004 года

, который жестко регламентирует цветовую маркировку электрических проводов.

Согласно этому стандарту для квартирной электросети:

Рабочий ноль (нейтраль или ноль) — Синий провод или сине-белый

Защитный ноль (земля или заземление) — желто-зеленый провод

Фаза – Все остальные цвета среди которых – черный, белый, коричневый, красный и т.д.

Теперь, зная стандарт цветовой маркировки проводов, вы сможете без труда определять, какой провод какую функцию выполняет. Это касается большинства случаев, исключение могут составлять провода, подходящие к выключателям, переключателям и т.д., в силу принципиально иной схемы работы этого электрооборудования.

Если же вы не уверены в точном соответствии цветов жил проводов стандарту IEC 60446 2004, у вас старая проводка, вы не исключаете возможность ошибок или даже халатного отношения электромонтажников к своей работе, а может электриками проложены провода другого стандарта и соответственно иной цветовой маркировки, тогда переходим к практическому методу определения фазы и нуля (рабочего и защитного).

КАК САМОМУ ОПРЕДЕЛИТЬ ФАЗУ, НОЛЬ и ЗАЗЕМЛЕНИЕ У ПРОВОДОВ

Итак, начнем по порядку:

ОПРЕДЕЛЕНИЕ ФАЗЫ

Для большего удобства, сперва всегда лучше определять какой из имеющихся проводов фаза. О том, как найти фазу цифровым мультиметром мы уже писали, а как быть если его нет, читайте ниже.

ОПРЕДЕЛЕНИЕ ФАЗЫ ИНДИКАТОРНОЙ ОТВЕРТКОЙ

Самый простой способ обнаружения фазного провода – это поиск с помощью индикаторной отвертки. Этот простейший инструмент должен быть у любого домашнего мастера, занимающегося электрикой в квартире – будь то полный электромонтаж, простая замена ламп или установка светильников, розеток и выключателей.

Принцип работы индикаторной отвертки прост – при касании жалом отвертки проводника под напряжением и одновременном касании контакта, на задней стороне отвертки, пальцем руки — загорается индикаторная лампа в корпусе инструмента, которая и сигнализирует о наличии напряжения. Таким образом легко можно узнать, какой провод фазный.

Принцип действия индикаторной отвертки прост — внутри индикаторной отвертки расположена лампа и сопротивление(резистор), при замыкании цепи (касании нами заднего контакта) лампа загорается. Сопротивление защищает нас от поражения электрическим током, оно снижает ток до минимального, безопасного уровня.

Этот вариант определения фазы своими силами, наиболее предпочтителен и мы рекомендуем пользоваться именно им, тем более что стоимость индикаторной отвертки более чем доступная. Главным недостатком этого способа, является вероятность ошибочного срабатывания, когда индикаторная отвертка, реагируя на наводки, определяет наличие напряжения там, где его нет.

ОПРЕДЕЛЕНИЕ ФАЗЫ, НУЛЯ И ЗАЗЕМЛЕНИЯ КОНТРОЛЬНОЙ ЛАМПОЙ

Еще один способ, которым можно определить фазный, нулевой и провод заземления в современной трехпроводной электрической сети, это использование контрольной лампы. Способ неоднозначный, но действенный, требующий особой осторожности.

Чтоб начать определение, в первую очередь необходимо собрать само устройство контрольной лампы. Самый простой способ использовать патрон, с вкрученной туда лампой, а в клеммах патрона закрепить провода со снятой на концах изоляцией. Если же под рукой нет электрического патрона или нет времени что-то мастерить, можно воспользоваться обычной настольной лампой с электрической вилкой.

Технология определения фазы, нули и земли с помощью контрольной лампы максимально проста – поочередно соединяя провода лампы к проводам требующим определения, каждый с каждым.

Определить фазу и ноль из двух проводов

В случае определения контрольной лампой фазного провода среди двух проводов вы лишь сможете узнать, есть фаза или нет, а какой именно из проводников фазный определить не удастся. Если при соединении проводов контрольной лампы к определяемым жилам она загорится, то значит один из проводов фазный, а второй скорее всего ноль. Если же не загорится, то скорее всего фазы среди них нет, либо нет нуля, чего тоже исключать нельзя.

Таким способом, скорее, удобнее проверять работоспособность проводки и правильность её монтажа. Определять фазу лучше индикаторной отверткой, а вот наличие нуля узнавать так.

Определить фазный провод в таком случае можно подключив один из концов, идущих от контрольной лампы, к заведомо известному нулю (например, к соответствующей клемме в электрощите), тогда при касании вторым концом к фазному проводнику, лампа загорится. Оставшийся провод соответственно ноль.

Найти фазу, ноль и заземление из трех проводов:

В такой трехпроводной системе часто возможно точно определить фазный, нулевой и заземляющий провод контрольной лампой. Соединяем контакты, идущие от контрольной лампы поочередно к жилам требующего определения кабеля.

Действуем методом исключения:

Находим положение, в котором лампа горит, это будет значить, что один из проводов фаза, а другой ноль.

После чего меняем положение одного из контактов контрольной лампы, далее возможны несколько вариантов:

— Если лампа не загорится (при наличии УЗО или дифференциального автомата защиты проверяемой линии они также могут сработать) значит оставшийся свободным провод – ФАЗА, а проверяемые НОЛЬ и ЗЕМЛЯ.

— Если после смены положения лампа ненадолго вспыхнет, при этом сразу сработает УЗО или диф. автомат (если они есть), значит оставшийся свободным провод – НОЛЬ, а проверяемые это ФАЗА и ЗАЗЕМЛЕНИЕ.

— Если линия не защищена устройством защитного отключения (УЗО) или дифференциальным автоматом, и свет будет гореть в двух положениях. В этом случае узнать какой провод рабочий ноль (нуль), а какой защитный (заземление), можно просто отключив в щите учета и распределения электроэнергии вводной кабель от клеммы заземления. После чего так же проверить контрольной лампой все жилы и, опять же методом исключения, в положении, когда лампа не горит опознать проводник заземления.

Как видите, в различных ситуациях, при разных схемах электропроводки, реализованных в квартире, способы и методы определения нуля, фазы и заземления меняются. Если вы столкнулись с ситуацией, не описанной в этой статье, обязательно пишите в комментариях к статье, мы постараемся вам помочь.

А если вы знаете еще, простые способы того, как в домашних условиях, без специализированного инструмента определить фазу, ноль и землю, пишите в комментариях. Статья будет обязательно дополнена. Главное требование, к методам определения, это простота, возможность обойтись в поиске лишь подручными, бытовыми средствами, имеющимися у многих.

Необходимость решения такой задачи может возникнуть при установке розетки, когда к ней подходят немаркированные проводники. В этом случае, перед монтажом розетки должно быть выполнено определение, какой из проводов за что отвечает. Рассмотрим, как определить фазу, ноль и землю индикаторной отверткой, мультиметром, а также подручными средствами.

Как использовать прибор?

Выше мы рассмотрели, как найти при помощи индикаторной отвёртки фазный провод, а вот различить ноль и землю при помощи такого инструмента не получится. Тогда давайте поучимся, как проверить жилы мультиметром.

Подготовительный этап выглядит точно так же, как и для работы с индикаторной отвёрткой. При отключенном напряжении зачистите концы жил и обязательно их разведите, чтобы не спровоцировать случайного прикосновения и возникновения короткого замыкания. Подайте напряжение, теперь вся дальнейшая работа будет с мультиметром:

• Выберите на приборе измерительный предел переменного напряжения выше 220 В. Как правило, имеется отметка со значением 750 В на режиме «ACV», установите переключатель на это положение.
• На приборе имеется три гнезда, куда вставляются измерительные щупы. Найдём среди них тот, который обозначен буквой «V» (то есть для измерения напряжения). Вставьте в него щуп.

Читать также: Как устроен винтовой компрессор

• Прикасайтесь щупом к зачищенным жилам и смотрите на экран прибора. Если вы видите небольшое значение напряжения (до 20 В), значит, вы касаетесь фазного провода. В случае, когда на экране нет никаких показаний, вы нашли ноль мультиметром.

Для определения «земли» зачистите небольшой участок на любом металлическом элементе домашних коммуникаций (это могут быть водопроводные или отопительные трубы, батареи).

В этом случае у нас будут задействованы два гнезда «СОМ» и «V», вставьте в них измерительные щупы. Прибор установите в режим «ACV», на значение 200 В.

У нас есть три провода, среди них нужно отыскать фазу, ноль и землю. Одним щупом коснитесь зачищенного места на трубе или батарее, вторым дотроньтесь до проводника. Если на экране высвечивается показание порядка 150-220 В, значит, вы нашли фазный провод. Для нулевого провода при аналогичных замерах показание колеблется в пределах 5-10 В, при прикосновении к «земле» на экране ничего не будет отображаться.

Наметьте каждую жилу маркером или изолентой, а чтобы удостовериться в правильности выполненных измерений, сделайте теперь замеры относительно друг друга.

Прикоснитесь двумя щупами к фазному и нулевому проводникам, на экране должна появиться цифра в пределах 220 В. Фаза с землёй дадут немного меньшее показание. А если прикоснуться к нулю и земле, то на экране будет значение от 1 до 10 В.

Использование индикаторной отвертки

Последовательность действий зависит от того, какая система проводки смонтирована в помещении. Рассмотрим правила определения фазного и нулевого провода в разных случаях.

Двухпроводная сеть

Этот вариант электропроводки встречается в старых домах. По современной терминологии данная система обозначается TN-C. Суть ее заключается в том, что нулевой рабочий провод, заземленный на питающей подстанции, совмещает роль защитного заземляющего (PEN). В системе IT также присутствует только фазный и рабочий нулевой проводник, но в обычных жилых и производственных помещениях она не применяется. В двухпроводной сети отдельный заземляющий провод просто отсутствует, то есть, имеется только фаза и ноль. Определить их очень просто: прикасаемся индикатором последовательно к каждой из токоведущих жил, фаза вызывает зажигание индикаторной лампы, как показано на фото ниже:

Система является устаревшей. На вилке любого современного электроприбора имеется три клеммы. Проводка должна выполняться трехпроводной, исключение — группа освещения.

Трехпроводная сеть

В этом варианте, в дом или квартиру заходит три провода. Такие сети имеют несколько разновидностей. В системе TN-S рабочий ноль и защитное заземление раздельно идут от питающей подстанции, где оба соединены с рабочим заземлением. При таком типе проводки, определение назначения проводов можно осуществить следующим образом:

• в щитке или в распределительной коробке индикатором определить провод, на котором присутствует фаза;
• два оставшихся – это рабочий и защитный ноль (земля), отсоединяем на щитке один провод из них;
• если отсоединить рабочий ноль, все электрооборудование в квартире перестанет работать, значит, оставшийся проводник – это земля, или защитное заземление.

Теперь остается определить в розетке среди трех проводов, на котором из них фаза, ноль и земля. Если не удается найти по цвету изоляции, определение их функций может быть выполнено подручными средствами, без приборов. Для этого нужно взять патрон с вкрученной лампой и выведенными наружу проводами. Определение проводим следующим образом. Одним проводником от патрона прикасаемся к фазному проводу (фаза уже найдена с помощью индикатора), вторым поочередно прикасаемся к двум оставшимся. Если на щитке отключен рабочий ноль, лампа зажжется только при соединении с защитным заземлением, и наоборот.

На видео ниже наглядно показывается, как определить фазу, ноль и землю индикаторной отверткой:

Другой разновидностью системы TN является разводка TN-C-S. В этом случае нулевой провод расщепляется на рабочий ноль и защитное заземление на вводе в дом. Здесь, чтобы определить назначение проводников, можно применить последовательность действий, описанную для системы TN-S. Добавляется дополнительная возможность, обследовав место разделения PEN, определить, где рабочий и защитный ноль (земля) по сечению жилы в проводе.

В случае, если заземление выполнено по системе TT, объект (частный дом) имеет собственное заземляющее устройство, от которого выполнена разводка защитного заземления. В этих условиях, как правило, определить фазу, ноль и землю можно путем отслеживания заземляющего проводника по трассе его прокладки.

Кратко про домашнюю электросеть

Как правило, к частному многоэтажному жилью подводится однофазная электросеть на 220В и 50Гц. К общим распределительным щиткам многоэтажек проложены мощные трёхфазные линии, перераспределённые затем по одной фазе и нулю на каждого потребителя (квартиру).

При возведении и обустройстве нового жилья практикуют также прокладку заземлительного контура, т.к. он необходим для безопасной эксплуатации большинства мощных бытовых приборов.

Соответственно подводка к розетке либо лампочке, как правило, содержит обязательно два проводка – фазу и ноль, и может дополняться жилой заземления.

Обеспечение частных домов осуществляется по такому же принципу, но довольно часто практикуется трёхфазный подвод с напряжением в 380В прямо к жилью. Более того, некоторые элементы потребления, например котлы отопления либо станки из домашней мастерской, требуется именно это мощное напряжение.

Однако даже в этом случае пользовательскую сеть перераспределяют, совершая равномерное разделение нагрузки на однофазные линии. Стандартная домашняя розетка питается исключительно от двух или трёх (с заземлением) жил.

Домашняя электрификация. Распределительный щиток Источник elektromontazh.ru

Применение заземляющего провода в бытовой электросети однозначно рекомендуется всеми специалистами, особенно для частных построек.

Определение мультиметром или тестером

Начнем с того, что определить фазу лучше всего с помощью отвертки, совмещенной с индикатором. Будем исходить из того, что если в хозяйстве есть мультиметр, индикатор найдется наверняка. В крайнем случае, можно сделать следующее. В некоторых случаях может помочь определение с помощью мультиметра напряжения между проводом и трубой отопления или водоснабжения. К сожалению, результат здесь не всегда предсказуем. Чаще всего, напряжение между фазой и системой отопления близко к 220 В, во всяком случае, оно должно быть выше, чем между тем же отоплением и нулем. Картина может измениться, например, если вороватый сосед использует трубы отопления как рабочее заземление.

В трехпроводных схемах мультиметр покажет рабочее напряжение между проводником, на который подана фаза и любым из двух других. Определение, какой ноль рабочий, а какой – земля, можно проводить по методике, изложенной выше, то есть, отсоединив на щитке один из приходящих нулей и воспользовавшись контрольной лампой.

О чем еще важно знать?

Иногда определение назначения токоведущих жил может быть облегчено благодаря знанию их общепринятой цветовой маркировки:

• Ноль может маркироваться латинской буквой N. Общепринятый цвет изоляции – голубой или синий. Другой вариант окраски изоляции – белая полоса на синем фоне.
• Земля маркируется латиницей PE. В системе заземления, объединяющей функции защитного и рабочего нуля, обозначается PEN. Цвет применяемой изоляции – желтый, имеющий одну или две полосы ярко – зеленого оттенка.
• Фаза может обозначаться латинской буквой L или маркироваться как фаза трехфазной электрической сети, то есть A, B или C. Цвет изоляции может быть произвольный, но не повторяющий тех, которыми обозначается земля (защитное заземление) или нулевой проводник. В большинстве случаев, это красный, коричневый или черный цвет.

Полезно знать и правила монтажа электропроводки. Это также может помочь определить, где фаза, ноль и земля. Фаза всегда должна приходить в распределительный щиток на автоматический выключатель или плавкий предохранитель. Нулевая жила может крепиться на шине специальной конструкции, которая имеет несколько клемм. В металлических щитках и клеммных ящиках старого типа, ноль или земля крепились под гайку болтом, приваренным к корпусу ящика. Эти правила могут облегчить определение функций приходящих проводников. Узнать больше о том, как определить фазу и ноль без приборов, вы можете из нашей отдельной статьи.

Теперь вы знаете, как определить фазу, ноль и землю мультиметром или же индикаторной отверткой. Надеемся, предоставленные рекомендации помогли вам решить вопрос самостоятельно!

Наверняка вы не знаете:

• Способы определения потребляемой мощности электроприборов
• Что такое чередование фаз
• Как определить сечение кабеля по диаметру жилы

Визуальный метод определения

Если проводка выполнена по всем правилам, определить фазу, ноль и заземляющий проводник можно по цвету изоляции. Заземление имеет двухцветную желто-зеленую окраску, изоляция нулевого провода бывает синей или голубой, а фазный провод может быть белым, черным или коричневым. Убедиться в правильности подключения можно с помощью визуального осмотра, при этом необходимо проверить соответствие цвета изоляции не только в щитке, но и в распределительных коробках.

Последовательность визуального осмотра

1. Откройте щиток и осмотрите автоматические выключатели. В зависимости от расчетной нагрузки их количество может быть разным. Через автоматы могут быть подключены только фазный или фазный и нулевой провод. Заземляющий проводник подключают всегда сразу к шине. Проверьте соответствие цветовой маркировки всех проводов.
2. Если в щитке цвет изоляции кабеля, уходящего в квартиру, соответствует правилам, вскройте все распределительные коробки и осмотрите скрутки. В них цвета изоляции нуля и заземляющего провода также не должны быть перепутаны.
3. К фазе в распределительных коробках бывают подключены выключатели. Часто монтаж выполняют двужильным проводом, имеющим другие цвета изоляции, например, белый и бело-голубой. Это не должно вас смутить.
4. Если монтаж выполнен с полным соответствием цвета изоляции, достаточно проверить фазный провод с помощью индикаторной отвертки.

Читать также: Почем принимают старые аккумуляторы

Процесс и этапы тестирования программного обеспечения: Этапы жизненного цикла тестирования программного обеспечения

Тестирование является неотъемлемым компонентом процесса разработки программного обеспечения. Это влечет за собой всестороннюю оценку программного обеспечения, чтобы убедиться, что оно соответствует требованиям и целям вашего клиента.

Основной целью тестирования является выявление всех дефектов и ошибок в программном обеспечении до этапа внедрения. Если дефекты программного обеспечения не будут устранены до развертывания, они могут негативно сказаться на бизнесе клиента. Решение этих вопросов потребует больших затрат.

Наоборот, тестирование позволяет поддерживать качество программного обеспечения и завоевывать доверие клиента. Кроме того, конечный продукт потребует меньших затрат на техническое обслуживание, поскольку он будет работать точно, последовательно и надежно.

С учетом сказанного существует множество подходов к тестированию программного обеспечения. Наилучший подход — тот, который обеспечивает быстрое выполнение процесса тестирования и соответствует принципам Agile. В этой статье мы рассмотрим различные этапы тестирования программного обеспечения и объясним все, что вам нужно знать о жизненном цикле тестирования программного обеспечения (STLC).

Table of Contents

• Software Testing Life Cycle Definition
• Stages of STLC
• Software Testing Life Cycle in Agile
• Shift-Left Testing Process
• Testing Life Cycle in PFLB

Software Testing Life Cycle Definition

Жизненный цикл тестирования программного обеспечения (STLC) — это ряд четко определенных действий, которые необходимо выполнить тестировщикам программного обеспечения для обеспечения качества программного обеспечения. Каждый из этапов процесса STLC должен выполняться систематически и последовательно.

Кроме того, каждый из этих шагов имеет разные цели и результаты в конце своей фазы. Хотя разные компании могут устанавливать свои собственные жизненные циклы тестирования программного обеспечения, базовая структура этой процедуры тестирования остается неизменной. Проще говоря, это метод, который формализует, как будет выполняться процесс тестирования.

Этапы STLC

Тестирование — один из самых сложных этапов процесса разработки программного обеспечения. Он требует пристального внимания к деталям и не может быть завершен, если вы не применяете методический подход. Вот почему тестирование программного обеспечения разбито на несколько этапов.

Всего существует четыре этапа тестирования программного обеспечения, включая модульное тестирование, интеграционное тестирование, системное тестирование и приемочное тестирование. С учетом сказанного, эти четыре этапа можно разделить на два типа: первые два являются этапами проверки, а последние два являются частью этапа проверки.

Основное различие между ними заключается в том, что тестирование, проводимое на этапах проверки, основано на процессах, используемых во время разработки. Напротив, на этапе проверки проверяется функциональность готового продукта и в конце используются отзывы пользователей.

Кроме того, на первом этапе процедуры тестирования в своих процессах используется тестирование методом «белого ящика». Это означает, что внутренняя структура программного обеспечения не скрыта, и специалисты, проводящие тестирование, должны знать о реализации программного обеспечения.

С другой стороны, при тестировании методом «черного ящика» внутренняя структура программного обеспечения скрыта, и тестировщики используют этот метод на этапе окончательной проверки. Тестировщики должны проверить функциональность приложения на соответствие спецификациям или требованиям, выдвинутым пользователями.

Давайте подробно обсудим каждый отдельный этап, чтобы лучше понять уровни тестирования в тестировании программного обеспечения.

Модульное тестирование

Модульное тестирование — это первый этап уровней тестирования программного обеспечения. На этом этапе тестировщики оценивают отдельные компоненты системы, чтобы убедиться, что эти компоненты работают должным образом сами по себе.

Например, если ваше программное обеспечение основано на процедурном программировании, эти единицы могут быть отдельными функциями или программными процессами. С другой стороны, в объектно-ориентированных структурах эти единицы могут быть представлены в виде одного класса. В зависимости от корпуса тестера, задачи, эти блоки могут отличаться друг от друга.

Каждое из выбранных устройств затем тестируется, чтобы проверить, полностью ли оно функционально. Чтобы успешно выполнить этот этап, тестировщику необходимо иметь представление о детальных уровнях детализации. Кроме того, важно выполнять эти шаги при внесении любых изменений в кодовую базу. Применяя модульное тестирование к изменениям кода, вы можете быть уверены, что все проблемы будут решены быстро.

Интеграционное тестирование

Тестировщики выполняют интеграционное тестирование на следующем этапе тестирования. Здесь они тестируют отдельные компоненты системы, а затем тестируют их как коллективную группу. Это позволяет тестировщикам программного обеспечения определять производительность отдельных компонентов как группы и выявлять любые проблемы в интерфейсе между модулями и функциями.

Независимо от того, насколько эффективно работает отдельный компонент, вы не узнаете, выполняет ли программное обеспечение свою задачу, если не примените интеграционное тестирование. Существуют различные способы тестирования отдельных компонентов как группы, но они могут различаться в зависимости от того, как определяется каждый отдельный модуль.

Тестирование системы

Тестирование системы является заключительным этапом процесса проверки. На этом этапе тестировщики видят, оптимально ли работает коллективная группа интегрированных компонентов. Процесс имеет решающее значение для жизненного цикла качества, и тестировщики стремятся оценить, может ли система соответствовать стандартам качества и всем основным требованиям.

Чтобы сохранить беспристрастность, тестировщики, которые не участвовали в этапе разработки приложения, проводят тестирование этой процедуры. Кроме того, среда для этой процедуры очень похожа на производственную фазу. Этап тестирования системы важен, потому что он помогает приложению соответствовать его функциональным, техническим и бизнес-требованиям.

Системное тестирование очень важно, поскольку оно проверяет, соответствует ли приложение техническим, функциональным и бизнес-требованиям, указанным заказчиком.

Приемочное тестирование

Приемочное тестирование является завершающим этапом цикла тестирования обеспечения качества. Это помогает оценить, готово ли приложение к выпуску для пользователей. Обычно тестировщики выполняют этот этап с помощью представителей заказчика, которые тестируют приложение с его помощью. Поэтому они проверят, может ли приложение выполнять все указанные функции.

Зачастую требования к программному обеспечению неправильно интерпретируются во время разработки. По этой причине приемочное тестирование необходимо для выявления любого неправильного понимания бизнес-требований и предоставления продукта, который нужен вашим клиентам.

После завершения этого процесса вы можете отправить приложение на производственную фазу. Если вы проигнорируете этот шаг, возможно, что клиенты не получат нужные им функции и не вернутся к вам в будущем.

Жизненный цикл тестирования программного обеспечения в Agile

При гибкой разработке каждый компонент жизненного цикла разработки программного обеспечения оптимизирован для обеспечения скорости и эффективности. Вот почему тестирование также должно быть разбито на жизненный цикл тестирования программного обеспечения, чтобы гарантировать, что каждый компонент приложения был проверен с точки зрения качества. Давайте разберем жизненный цикл тестирования программного обеспечения в Agile и внимательно рассмотрим каждый шаг:

Анализ требований

Анализ требований относится к этапу, с которого начинается жизненный цикл тестирования программного обеспечения. Здесь команда тестирования пытается оценить требования тестирования и определить, какие из заданных требований они могут протестировать.

Если они не понимают требований к тестированию, они могут обратиться к заинтересованным сторонам, таким как заказчик, системный архитектор или бизнес-аналитик. Если эти тестировщики всесторонне понимают требования приложения, им легче выявить ошибки в программном обеспечении.

Характеристики любой данной системы могут быть как функциональными, так и нефункциональными. Это означает, что тестировщики должны проверять функциональные бизнес-функции, а также такие показатели, как скорость, надежность, доступность и безопасность.

По этой причине тестировщикам необходимо наметить типы тестов, необходимых для тестирования, собрать информацию о приоритетах в тестировании и настроить матрицу прослеживаемости для требований (RTM). Кроме того, им необходимо предоставить информацию о том, где будет проводиться испытание, а также, при необходимости, технико-экономический анализ автоматизации.

Планирование тестирования программного обеспечения

Тестирование программного обеспечения требует усилий всей команды, а старшие тестировщики или менеджер группы тестирования должны планировать процесс тестирования. Результатом этого этапа жизненного цикла QA являются такие документы, как оценка трудозатрат и план тестирования. Основная цель этой процедуры — наметить смету усилий и затрат для вашего проекта.

Менеджеры могут подготовить план тестирования для различных типов тестирования программного обеспечения, выбрать оптимальный инструмент тестирования и оценить объем работ. В то же время им необходимо распределить обязанности и роли в своей команде.

Разработка тестового примера

Фаза разработки тестового примера приводит к созданию тестовых случаев и соответствующих им сценариев. Команде тестирования необходимо создавать, проверять и переделывать определенные тестовые случаи на основе конкретных функций и их требований. Кроме того, им также необходимо предоставить тестовые данные, которые они могут использовать для своих тестовых случаев и сценариев.

Настройка среды

Среда тестирования включает в себя условия тестирования, такие как спецификации аппаратного и программного обеспечения, используемые во время процедуры тестирования. В идеале он должен имитировать среду, используемую конечным пользователем в его/ее рабочем пространстве. От команды тестирования требуется полная настройка среды тестирования и проверка готовности среды тестирования (дымовое тестирование).

Это означает, что группа тестирования должна иметь представление об архитектуре, спецификациях программного и аппаратного обеспечения среды.

Выполнение тестирования программного обеспечения

На этапе выполнения тестирования тестировщики проводят тестирование в соответствии с планами тестирования и наборами тестов, созданными командой. Они оценят, соответствуют ли все требования в RTM, и сообщат обо всех ошибках, которые они обнаружат в процедуре тестирования. Затем они сообщат об ошибках тестирования разработчикам, работающим над проектом.

Кроме того, команда должна задокументировать все результаты тестов и зарегистрировать все неудачные случаи. После этого им необходимо сопоставить ошибки с тестовыми примерами в RM и отслеживать эти ошибки до закрытия.

Закрытие STLC

В конце концов, вся группа тестирования соберется, обменяется информацией и проанализирует документы по тестированию, чтобы оптимизировать стратегии тестирования. Целью этого этапа является предоставление отзывов о любых узких местах, возникающих в процессе разработки программного обеспечения, и установление передового опыта для проектов с аналогичными требованиями.

Процесс тестирования со сдвигом влево

Тестирование со сдвигом влево — это подход к тестированию программного обеспечения, подходящий для гибкой разработки. При таком подходе критические процедуры тестирования «сдвинуты влево», что означает, что они перенесены на ранние фазы цикла разработки. Тестирование со сдвигом влево — это стандартная процедура тестирования в средах Agile, DevOps и Continuous Development.

Основная проблема позднего тестирования заключается в том, что требуется больше времени, чтобы точно определить, что пошло не так во время разработки, а это означает, что затраты непреднамеренно возрастают. Перенос критических процедур тестирования на более ранние этапы помогает выявлять и устранять проблемы раньше.

Метод позволяет тестировщикам выявлять, локализовать, исправлять и выполнять регрессионные тесты для устранения всех ошибок в приложении. Если вы не уменьшите количество этих проблем с помощью раннего тестирования, они могут накопиться и их станет еще труднее обнаружить по мере продолжения производства и интеграции программного обеспечения.

С другой стороны, использование зрелых методов тестирования помогает выявить критические проблемы в приложении с минимальными затратами. Например, они могут создать исчерпывающий набор сценариев модульного тестирования, которые охватывают большую часть кодовой базы.

В то же время тестировщики функциональных возможностей и API могут свести к минимуму зависимость от позднего тестирования, проводя тестирование раньше и чаще. В результате им не нужно зависеть от позднего тестирования для выявления ошибок, и они могут использовать его, чтобы увидеть, проверяются ли функциональные требования.

Кроме того, если вы включите методы тестирования, такие как автоматизация тестирования, вы сможете еще раньше искоренить проблемы в программном обеспечении и выявлять проблемы с меньшими затратами.

Жизненный цикл тестирования в PFLB

Задержка, вызванная поздним тестированием, напрямую влияет на общую стоимость проекта. Кроме того, это может отрицательно сказаться на качестве продукта. Чтобы подобных проблем не возникало, нужно детально выполнять все этапы тестирования ПО.

PFLB — один из ведущих поставщиков услуг по тестированию программного обеспечения. С момента своего основания компания предоставляет услуги по тестированию программного обеспечения более чем 500 компаниям во всех отраслях, от финансов и здравоохранения до розничной торговли и технологий.

Кроме того, компания занимается непрерывным тестированием, оптимизацией непрерывной интеграции и обеспечением непрерывной поставки протестированных компонентов. Наконец, с помощью автоматизации тестирования компания может значительно ускорить запуск вашего продукта и снизить стоимость итераций тестирования.

Подводя итог, можно сказать, что тестирование программного обеспечения является неотъемлемым компонентом процесса разработки программного обеспечения. Без правильной реализации практики тестирования программного обеспечения вы можете понести высокие затраты на свой проект.

Опытная компания по тестированию программного обеспечения выполнит для вас все этапы жизненного цикла тестирования программного обеспечения и выявит все возможные ошибки в вашем приложении. Кроме того, доверяя надежному поставщику услуг по тестированию программного обеспечения, вы можете быть уверены, что выполните требования клиента и завершите проект в заданный бюджет и в установленные сроки. Трудно найти службу тестирования программного обеспечения, у которой достаточно опыта, чтобы принести пользу вашему проекту и самостоятельно позаботиться обо всем процессе тестирования. PFLB специализируется на предоставлении услуг по обеспечению качества программных приложений во всех основных отраслях промышленности. Они имеют многолетний опыт тестирования, подкрепленный опытом работы с десятками продуктов. Чтобы получить комплексные услуги по тестированию программного обеспечения, свяжитесь с PFLB прямо сейчас.

У вас есть проект?

Нет лучшего места для обеспечения качества, чем PFLB.
Напишите нам, чтобы узнать, что наша команда может сделать для вас.

Отправить запрос

Что такое проверка сдвига влево? Руководство по улучшению вашего контроля качества

Сталкивались ли вы когда-нибудь с проектом по разработке программного обеспечения, у которого закончился бюджет или время? Вы, вероятно, сделали. Хотите верьте, хотите нет, но неправильное планирование часто не является основной причиной того, что у проекта не хватает времени. Настоящая проблема заключается в том, как проект проверяет код.

Другими словами, все сводится к тестированию программного обеспечения. Или, точнее, к тестированию программного обеспечения, которое проводится слишком поздно и недостаточно часто. Тестирование сдвига влево является предлагаемым решением этой проблемы.

Движение тестирования «сдвиг влево» предназначено для продвижения тестирования к более ранним стадиям разработки программного обеспечения. Путем раннего и частого тестирования проект может уменьшить количество ошибок и повысить качество кода. Цель состоит в том, чтобы не найти критических ошибок на этапе развертывания, требующих исправления кода.

В этой статье объясняется концепция тестирования сдвига влево и то, как вы можете применить этот подход в своей организации.

Я привлек твое внимание? Давайте рассмотрим, как мы можем добиться нулевого количества ошибок на этапе развертывания.

Расширьте охват тестами

Быстрая и гибкая разработка сквозных тестов на основе ИИ, рассчитанных на масштабирование.

Начать бесплатное тестирование

В чем идея сдвига влево?

Сдвиг влево означает перемещение этапа тестирования на более ранний этап жизненного цикла разработки программного обеспечения — сдвиг влево. Мы хотим избежать подходов, при которых тестирование проводится только в конце жизненного цикла разработки программного обеспечения. Сдвигая влево, мы вводим тестирование на ранних стадиях разработки программного обеспечения.

Вплоть до конца 1990-х типичный процесс разработки программного обеспечения был последовательным. Здесь заинтересованные стороны уделяют внимание деталям и отдают предпочтение качеству только на последних этапах жизненного цикла разработки программного обеспечения. Точнее, этапы тестирования и развертывания. В этой последовательной модели тестирование происходит ближе к концу жизненного цикла проекта.

Однако разработчики программного обеспечения или владельцы продуктов часто обнаруживали проблемы, которые не были охвачены тестами. Исправлять такие ошибки на поздней стадии очень дорого и долго. В худшем случае разработчикам придется переделывать приложение.

Здесь возникла идея тестирования со сдвигом влево, чтобы как можно раньше вовлечь команду тестирования в процесс разработки программного обеспечения.

Почему это называется сдвигом влево?

Мы собираемся изучить взаимосвязь между левым движением тестирования и гибкой разработкой программного обеспечения. Однако, прежде чем отправиться туда, давайте поговорим об этимологии. Как вы видели, тестирование со сдвигом влево, по сути, означает «тестировать часто и начинать как можно раньше». Но почему его называют «левым»?

Вероятно, это побочный эффект того факта, что в английском и большинстве западных языков мы читаем слева направо. Итак, если нам нужно представить последовательные фазы любого вида, самая ранняя фаза будет в крайнем левом углу, и мы будем продвигаться от нее. Например, этапы методологии водопада можно представить следующим образом:

JavaScript

Требования → Дизайн → Реализация → Проверка → Техническое обслуживание

Требования →     Проект →         Реализация →              Проверка →                 Техническое обслуживание

Как видите, этап Verification , который обычно включает действия по тестированию, является предпоследним.



Однако не думайте, что тестирование со сдвигом влево выступает за то, чтобы тестирование было отдельной фазой, помещаемой только в начало разработки, а не в ее конец. Как вы, наверное, знаете, в настоящей гибкой разработке программного обеспечения не должно быть фаз, вместо этого должны быть непрерывные действия, происходящие в коротких итерационных циклах.



Итак, как понятие «сдвиг влево» вписывается в головоломку Agile? Давайте посмотрим это сейчас.



Сдвиг влево и Agile

Часто мы встречаем термин «тестирование сдвига влево» в Agile, который касается небольших приращений кода.

Гибкая методология включает тестирование как неотъемлемую часть более короткого цикла разработки. Таким образом, тестирование со сдвигом влево прекрасно вписывается в agile-идею. Инженер по тестированию должен выполнять тестирование после каждого приращения кода, что часто называют двухнедельным спринтом.

Некоторым организациям нравится продвигать тестирование сдвига влево еще дальше к этапу кодирования. Хорошим подходом к внедрению является разработка через тестирование (TDD) .  При разработке через тестирование необходимо сначала написать тесты для той части кода, которую вы хотите разработать. Таким образом, вы можете сразу проверить действительность вашего кода.

Еще один способ отодвинуть тестирование влево — использовать инструменты статического анализа. Инструмент статического анализа помогает выявить проблемы с типами параметров или некорректным использованием интерфейсов.

Например, ESLint — это очень известная в сообществе Node.js программа статической проверки кода или линтер, которая показывает ваши ошибки при написании кода.

Кроме того, эксперты по тестированию считают, что разработка, основанная на поведении (BDD), может ускорить сдвиг влево. BDD определяет общий язык проектирования, понятный всем заинтересованным сторонам, таким как владельцы продуктов, инженеры по тестированию и разработчики. Таким образом, это позволяет всем заинтересованным сторонам одновременно работать над одной и той же функцией продукта, повышая гибкость команды.

Другими словами, BDD стимулирует сотрудничество между командами, сокращая время доставки функций.

Теперь позвольте мне показать вам, почему так важно проводить раннее и частое тестирование.

Важность раннего тестирования

Мы часто недооцениваем влияние раннего тестирования на жизненный цикл разработки программного обеспечения, как описывает гибкая методология. Регулярное тестирование кода с каждым шагом кода помогает гарантировать качество проекта, а также экономит много времени и денег.

Важно сначала понять, когда в код попадают ошибки.

Когда в коде появляется больше всего ошибок?

Точно определить сложно, но примерно 85 % дефектов кода появляются на этапе кодирования. Если ваша организация считает, что тестирование следует за этапом кодирования, многие дефекты будут обнаружены на этапе тестирования.

Следовательно, это означает, что нужно исправить множество ошибок. Под «исправленным» я подразумеваю исправление, так как почти невозможно правильно решить все эти ошибки сразу. Этим заявлением я хочу показать вам важность внедрения тестирования как можно раньше в цикл разработки программного обеспечения.

Если организация считает, что тестирование должно проводиться только после фазы разработки, много времени и денег придется потратить на стабилизацию продукта. Это разочаровывающий опыт, который часто оставляет ваш продукт полным исправлений. Это не идеальный шаблон для будущих расширений кода или добавления сервисов.

Кроме того, стоимость обнаружения ошибки также зависит от того, на каком этапе цикла разработки программного обеспечения появляется ошибка. Цифры могут варьироваться, но в среднем стоимость в 5-10 раз выше при обнаружении ошибки при тестировании системы или еще выше при фактическом выпуске продукта. Помимо более высокой стоимости, вы, вероятно, найдете недовольных клиентов.

Подытожим вышеизложенное в разделе преимуществ.

Преимущества тестирования со сдвигом влево

Итак, каковы преимущества тестирования со сдвигом влево?

• Поиск ошибок на ранних этапах жизненного цикла разработки программного обеспечения
• Сокращение затрат на устранение ошибок за счет их раннего обнаружения
• Получите продукт более высокого качества, так как код содержит меньше исправлений и исправлений кода
• Меньше шансов, что продукт превысит расчетный срок
• Повышение удовлетворенности клиентов, поскольку код стабилен и предоставляется в рамках бюджета
• Поддерживать кодовую базу более высокого качества

Еще одним важным преимуществом тестирования со сдвигом влево является возможность использования инструментов автоматизации тестирования. Поскольку мы хотим проводить тестирование как можно раньше и чаще, автоматизация тестирования поможет вам достичь этой цели. Мы не хотим перегружать нашу команду тестирования ручным тестированием каждой новой функции, которую вводит команда разработчиков.

Таким образом, инструмент автоматизации тестирования может быстрее давать обратную связь относительно стабильности нового кода. Кроме того, инструмент автоматизации тестирования помогает вашей команде сдвинуться влево. Ваша команда может писать тесты быстрее, и их становится проще поддерживать с помощью инструмента автоматизации тестирования.

Например, Testim предлагает решение для бескодовой записи тестов посредством взаимодействия с пользовательским интерфейсом.

Как вы можете видеть, это некоторые сильные преимущества, связанные с тестированием сдвига влево. Можно с уверенностью сказать, что эти преимущества применимы и к гибкой методологии.

Как начать тестирование сдвига влево

Давайте выясним, что может сделать ваша организация, чтобы начать тестирование сдвига влево.

Шаг №1: Стандарты кодирования

Прежде всего, ваша команда разработчиков должна согласовать одинаковые стандарты кодирования. Все разработчики должны быть на одной странице. Это помогает им быстрее просматривать код, но также гарантирует более высокое качество кода.

Короче говоря, стандарты кодирования должны уменьшить количество ошибок, поскольку стандарты избегают плохого или небезопасного кода.

Шаг 2. Внедрение тестирования на ранних стадиях разработки

Вместе с командой выясните, какие инструменты могут быть полезны для вашей кодовой базы. Я определенно рекомендую использовать статический анализатор кода, такой как ESLint, который помогает обнаруживать плохие методы кодирования и ошибки во время разработки.

Кроме того, команда должна подумать о том, как они хотят интегрировать тестирование на ранних этапах жизненного цикла разработки программного обеспечения. Возможная стратегия — принять гибкую методологию, которая работает с небольшими приращениями кода, также называемыми спринтами.

Далее каждый спринт включает этапы разработки и тестирования. Это гарантирует, что каждая маленькая функция будет покрыта соответствующими тестами.

В некоторых организациях невозможно резко перейти на гибкую методологию. Поэтому команда разработчиков может договориться о написании модульных тестов для каждой разрабатываемой ими функции. Это позволяет им быть уверенными в бизнес-логике, которую они пишут.

На более поздних этапах команда разработчиков должна написать интеграционные тесты, чтобы убедиться, что все эти блоки кода хорошо интегрируются.

Шаг 3. Внедрение автоматизации тестирования

Поскольку тестирование со сдвигом влево предполагает частое тестирование, команда разработчиков должна использовать инструменты автоматизации тестирования. Помимо автоматизации развертывания новых сборок, запуск тестов для каждого шага кода также должен быть автоматизирован.

Это уменьшит нагрузку на группу тестирования и позволит быстрее получать отзывы о стабильности кода.

В целом, автоматизация тестирования ускорит жизненный цикл разработки и позволит сократить время выхода продукта на рынок. Кроме того, это гарантирует, что позже в жизненном цикле разработки программного обеспечения будет обнаружено меньше ошибок.

Если вы все еще не уверены, почему вам следует инвестировать в автоматизацию тестирования, прочитайте это замечательное руководство, созданное Testim.

Что изменится после переключения влево?

Как на практике выглядит жизнь после того, как ваша организация внедрила тестирование со сдвигом влево? Какие изменения вы, вероятно, увидите? Это то, что мы рассмотрим в этом разделе.

Меньше ожидания при тестировании

Как правило, после сдвига влево ожидается меньше ожидания, связанного с тестированием. Это имеет смысл, верно? В традиционных, негибких условиях тестировщики должны ждать, пока разработчики не закончат реализацию своих функций, чтобы иметь возможность начать тестирование.

При смещении влево тестирование становится ранним и частым занятием. Тестирование происходит до, во время и после разработки. В общем, это означает меньше времени ожидания тестировщиков.

Кроме того, ресурсы с большей вероятностью будут использоваться в полной мере, например, с меньшим временем простоя для тестовых сред. Короче говоря, сдвиг влево приводит к меньшему количеству отходов и большей эффективности.

Больше Вовлечение клиентов

Многие гибкие подходы утверждают, что вовлечение клиентов необходимо для успеха программного проекта.

Как вы видели, BDD — один из таких подходов, как и экстремальное программирование (XP). Оба они требуют участия клиента, особенно когда речь идет о написании тестовых случаев или спецификаций.

Несмотря на то, что вы можете сдвинуться влево без явного внедрения BDD и/или XP, полезно включить участие клиентов в процесс тестирования.

Приверженность пирамиде тестирования

Пирамида автоматизации тестирования — полезная концепция автоматизации тестирования. Это помогает командам и организациям решить, как расставить приоритеты среди множества различных типов автоматизированных тестов программного обеспечения.

В двух словах, пирамида утверждает, что у вас должно быть больше модульных тестов, чем любого другого вида тестов, поскольку они быстрее выполняются, обычно дешевле в настройке и проще в написании. Затем у вас должно быть меньшее количество интеграционных тестов и еще меньшее количество UI/сквозных тестов.

Если ваша организация практикует тестирование со сдвигом влево, это означает, что ваши разработчики, скорее всего, будут писать модульные тесты либо до, либо после написания производственного кода. Таким образом, вы, вероятно, получите больше модульных тестов, чем любого другого типа тестов, а это означает, что вы будете следовать пирамиде тестирования.

Более разнообразный набор членов команды, выполняющих тестирование программного обеспечения

Мы больше не в 90-х. Мы живем в 21 веке, и теперь все в организации, занимающейся разработкой программного обеспечения, все чаще проводят тестирование. Это не только хорошо, но и необходимо для истинного тестирования сдвига влево.

Невозможно сделать тестирование всеобъемлющей и постоянной деятельностью, не используя всю необходимую помощь. К счастью, в настоящее время есть инструменты, которые даже профессионалы, не имеющие навыков программирования, могут использовать для создания надежных тестов, что было просто невозможно в прошлом.

Покрытие увеличивается

Неудивительным последствием тестирования со сдвигом влево является увеличение покрытия тестами. В этом есть смысл: если у вас больше людей, которые пишут тесты чаще и начинают раньше, само собой разумеется, что большая часть вашего приложения будет покрыта тестами.

Менее гарантированное, но все же маловероятное последствие предоставления сдвига — увеличение охвата кода. Я говорю, что это менее гарантировано, потому что сдвиг влево не обязательно означает, что нужно написать больше модульных тестов, но, скорее всего, так оно и есть.

Предотвращение сложного обслуживания тестов становится все более важным

Сложное обслуживание тестов — одна из наиболее серьезных проблем в автоматизации тестирования. Когда ваш тестовый комплект изобилует хрупкими тестами, каждое, казалось бы, небольшое изменение в кодовой базе может привести к провалу теста. В результате поддержка тестов становится тяжелым бременем, подрывая все усилия по автоматизации тестирования.

 Применяя тестирование со сдвигом влево, важно уделить должное внимание проблеме сопровождения тестов, поскольку, естественно, у вас будет большее количество тестов самых разных типов.

Shift Left проверяет путь вперед?

Это полностью зависит от вашей организации. Теоретически каждая организация может перейти к тестированию сдвига влево. Вы можете начать с малого, внедрив стандарты кодирования или воспользовавшись инструментом статического анализа.

Однако преимущества тестирования сдвига влево очевидны. Обнаружив и уменьшив количество ошибок на ранних этапах жизненного цикла разработки программного обеспечения, мы можем обеспечить более высокое качество кода. Кроме того, ваша команда разработчиков сэкономит время и деньги, проводя тестирование на ранних стадиях разработки программного обеспечения.

Это сообщение было написано Мишель Малдерс. Мишель — страстный разработчик блокчейнов, который любит писать технический контент. Кроме того, он любит изучать маркетинг, психологию UX и предпринимательство. Когда он не пишет, он, вероятно, наслаждается бельгийским пивом!

Что читать дальше

Непрерывная разработка эволюционирует от DevOps до DevTestOps

Почему Shift-Left Testing? Плюсы и минусы

Фазы клинических испытаний | Исследование рака, Великобритания

Эта страница посвящена различным фазам клинических испытаний. В нем есть информация о

Что такое пробные фазы?
Краткий обзор фаз испытаний
Испытания фазы 0
Испытания фазы 1
Испытания фазы 2
Испытания фазы 3
Испытания фазы 4
Испытания, охватывающие более одной фазы

Что такое фазы испытаний?

Клинические испытания новых методов лечения делятся на несколько этапов, называемых фазами. На самых ранних фазах испытаний может быть рассмотрен вопрос о безопасности препарата или побочных эффектах, которые он вызывает. Более поздние этапы испытаний направлены на то, чтобы проверить, лучше ли новое лечение, чем существующие.

Существует 3 основных фазы клинических испытаний – фазы с 1 по 3. Испытания фазы 1 – это самые ранние фазы испытаний, а фаза 3 – испытания поздней фазы.

Некоторые испытания имеют более раннюю стадию, называемую фазой 0, а некоторые испытания фазы 4 проводятся после того, как лекарство было лицензировано.

Некоторые исследования рандомизированы. Это означает, что люди, принимающие участие, случайным образом помещаются в одну из лечебных групп. Это означает, что результаты более надежны.

Краткий обзор этапов тестирования

Фаза	Количество участников	Рак	Основные цели испытаний	Является ли это рандомизированным?
0	Небольшой – часто около От 10 до 20 человек	Часто много типов рака	Тестирование низкой дозы лечения, чтобы убедиться, что оно не вредно	№
1	Небольшой – часто около От 20 до 50 человек	Часто много типов рака	Поиск наилучшей дозы лечения, каковы побочные эффекты и что происходит с лечением в организме	№
2	Средний — десятки человек, иногда свыше 100	Обычно один или два типа рака, иногда больше	Проверка наилучшей дозы лечения, получение дополнительной информации о побочные эффекты и анализ того, насколько хорошо работает лечение	Иногда
3	Крупные — сотни или тысячи человек	Обычно один тип рака , иногда несколько	Сравнение нового лечения со стандартным лечением или с фиктивным препаратом	Обычно
4	От среднего до большого, переменная	Обычно один рак 9Тип 0143, иногда больше	Узнайте больше о долгосрочных преимуществах и побочных эффектах	№

​

Испытания фазы 0

Испытания фазы 1 обычно являются самыми ранними испытаниями лекарств на людях. Но ваш врач может спросить, не хотите ли вы присоединиться к исследованию фазы 0. Эти исследования направлены на то, чтобы выяснить, ведет ли себя лекарство так, как ожидают исследователи на основании

лабораторных исследований.



В исследованиях фазы 0 обычно участвует небольшое количество людей, и в них используется очень малая доза препарата. Доза препарата слишком мала для лечения вашего рака, но у вас также меньше шансов получить побочные эффекты.



Исследования фазы 0 направлены на выяснение таких вещей, как:

• достигает ли лекарство раковых клеток
• что происходит с наркотиком в организме
• как раковые клетки в организме реагируют на препарат

Вы можете пройти дополнительное сканирование и дать дополнительные образцы крови и раковой ткани (

биопсии

), чтобы помочь исследователям разобраться в том, что происходит.



Испытание фазы 1

Фаза 1 иногда обозначается как фаза I. Обычно это небольшие испытания, в которых участвуют лишь несколько пациентов. Испытание может быть открыто для людей с любым типом распространенного рака, как правило, для тех, кто уже прошел все другие доступные методы лечения.



Исследования фазы 1 направлены на то, чтобы выяснить:

• какое количество препарата безопасно давать
• какие побочные эффекты
• что происходит с лекарством в организме
• , если лечение помогает уменьшить рак

Пациенты очень медленно включаются в испытания фазы 1. Таким образом, даже если они не набирают много людей, их выполнение может занять много времени.



Часто это исследования с повышением дозы. Это означает, что первые несколько пациентов, которые принимают участие, получают очень маленькую дозу препарата. Если все пойдет хорошо, следующие несколько человек получат немного более высокую дозу. И так до тех пор, пока они не найдут лучшую дозу для введения. Исследователи следят за побочными эффектами, которые возникают у людей, и за тем, как они себя чувствуют.



На первой фазе исследования у вас может быть много анализов крови, потому что исследователи смотрят, как ваш организм справляется с наркотиком и избавляется от него. Они тщательно записывают любые побочные эффекты, которые могут у вас возникнуть, и время их появления.



Основная цель испытаний фазы 1 — узнать о дозах и побочных эффектах. Они должны сделать это в первую очередь, прежде чем тестировать потенциальное новое лечение, чтобы увидеть, работает ли оно. Некоторые люди, принимающие участие, могут получить пользу от нового лечения, но многие не получат.



Испытания фазы 2

Фаза 2 иногда обозначается как фаза II. Не все методы лечения, протестированные в ходе испытаний фазы 1, доходят до испытаний фазы 2.



Эти испытания могут проводиться для людей с одинаковым типом рака или для людей с разными типами рака.



Испытания фазы 2 направлены на то, чтобы выяснить:

• достаточно ли хорошо работает новое лечение, чтобы его можно было протестировать в более крупном испытании фазы 3
• при каких видах рака эффективно лечение
• подробнее о побочных эффектах и ​​способах борьбы с ними
• больше о лучшей дозе для введения

Эти методы лечения были протестированы в ходе испытаний 1 фазы, но у вас все еще могут быть побочные эффекты, о которых врачи не знают. Лечение может влиять на людей по-разному. Некоторые люди, принимающие участие, могут получить пользу от нового лечения, а некоторые нет.



Исследования фазы 2 обычно больше, чем исследования фазы 1. В них может принимать участие до 100 или около того человек. Иногда в испытаниях фазы 2 новое лечение сравнивают с другим, уже используемым, или с фиктивным препаратом (9).0003 плацебо

).



Некоторые испытания фазы 2 являются рандомизированными. Это означает, что исследователи случайным образом поместили участников в лечебные группы.



Вы можете узнать о рандомизированных исследованиях.



Испытания фазы 3

Фаза 3 иногда обозначается как фаза III. Эти испытания сравнивают новые методы лечения с лучшими доступными в настоящее время методами лечения (стандартное лечение).



Исследования фазы 3 направлены на то, чтобы выяснить:

• какое лечение лучше работает при конкретном типе рака
• больше о побочных эффектах
• как лечение влияет на качество жизни людей

Они могут сравнить стандартное лечение с:

• совершенно новым лечением
• разных доз одного и того же препарата
• при одинаковом лечении более или менее часто
• новый способ проведения стандартного лечения (например, лучевая терапия)

В испытаниях фазы 3 обычно участвует гораздо больше пациентов, чем в фазах 1 или 2. Это связано с тем, что различия в показателях успеха могут быть небольшими. Таким образом, для исследования нужно много пациентов, чтобы показать разницу.



Иногда в испытаниях фазы 3 участвуют тысячи людей в разных больницах и даже в разных странах. Большинство испытаний фазы 3 являются рандомизированными. Это означает, что люди, принимающие участие, случайным образом помещаются в лечебные группы. См. нашу информацию о рандомизированных испытаниях.



Испытания фазы 4

Фаза 4 иногда обозначается как фаза IV. Эти испытания проводятся после того, как лекарство доказало свою эффективность и было лицензировано.



Исследования фазы 4 направлены на то, чтобы узнать:

• больше о побочных эффектах, включая более редкие побочные эффекты и безопасность препарата
• каковы долгосрочные риски и преимущества
• насколько хорошо работает препарат, когда он используется более широко для людей, не включенных в исследование фазы 3

У нас есть информация о лицензировании лекарств.
