Недорогой сверлильный станок из дрели своими руками

Любой, кто работает с деревом, знает, что во время работы приходится сверлить сотни отверстий для винтов, и что практически невозможно от руки просверлить серию отверстий идеально ровно и на одинаковую глубину.

Эта инструкция поможет вам построить настольный сверлильный станок своими руками, который во время сверления точных отверстий сбережёт много вашего времени и усилий. Мини сверлильный станок также может быть применен при высверливании целых секций из материала — спасибо настраиваемой высоте.

Вам понадобятся:

• Деревянная доска (я использовал доску толщиной 2 см)
• Деревянная рейка (как минимум 2 метра, я использовал 25 * 35 мм, но подойдёт любая схожая по габаритам)
• 2 небольших направляющих для ящика
• около 30 длинных винтов для дерева (и около 20 коротких)
• Клей для дерева (опционально)
• Высокоскоростная дрель или другой схожий инструмент
• Стержень с резьбой стандарта M8, трубка с резьбой стандарта, винты и гайки стандарта M6 (или похожие на ваш вкус)

Необходимый инструмент:

• Линейка и карандаш
• Угольник и квадрат
• Пила по дереву и лобзик
• Наждачка на 80
• Дрель
• Зажимы для дерева (опционально, они просто облегчат вам жизнь)
• Отвертка

Шаг 1: Основа

Фотографий не очень много, ведь когда я подумал, что хорошо бы сделать для вас инструкцию, то уже завершил создание основы для станка.

Для создания основы отпилите 4 деревянных рейки по габаритам указанным на картинке. При необходимости немного отшлифуйте рейки после распиловки.

Затем соберите рейки в ровный четырёхугольник, поиграйте с их положением, чтобы подобрать оптимальную конфигурацию и как только найдёте оптимальное расположение, закрепите их зажимами по коротким сторонам прямоугольника, теперь их можно просверлить. Отметьте места, куда закрутите винты, я решил закрутить их на расстоянии 1 см от края. После необходимых замеров, определите центр рейки и поставьте отметку, затем просверлите отверстия, которые должны быть чуть уже, чем винты.

Как только все отверстия просверлены, убирайте зажимы (или не убирайте — как вам нравится) и вкручивайте винты. Для усиления соединений я промазал их клеем по дереву.

Совет: если вы снимите зажимы после того, как просверлите отверстия, поставьте отметки в тех местах, где две детали сходятся вместе (например кружки, треугольники, линии), если вы перепутаете детали, то всегда сможете собрать их обратно, как пазл.

Совет 2: Если у ваших винтов головка с угловым расширением, то используйте специальную битку или просто большую битку, чтобы сделать углубление в древесине и закрутить их так, чтобы они не выпирали.

Чтобы приделать к конструкции верх, просто обрисуйте контур нашей рамки поверх деревянной доски, вырежьте её по контуру и закрепите на рамке винтами. Я закрутил в крышку по два болта с каждой стороны, оставляя между ними расстояние, примерно равное 1\3 длины стороны рамки. Если какая-то из частей доски будет слегка выпирать, то возьмите наждачку с зерном на 80 или схожий инструмент и шлифуйте доску, пока выступы не исчезнут.

Заметка: вам не обязательно копировать до миллиметра габариты моего пресса, просто используйте инструкцию в качестве основной идеи и используйте те материалы, которые вам подходят.

Совет: если вы хотите, чтобы шлифовка прошла более аккуратно, то положите наждачку поверх деревянной рейки и используйте эту конструкцию для шлифовки, так детали вашего станка будут идеально ровными.

Шаг 2: Рукоять

Показать еще 4 изображения

Следующей частью станка будет рукоять, на которой будут находиться направляющие, к которым будет прикреплена дрель. Для её изготовления я вырезал доску 40 см высотой и толщиной равной толщине основы (рис. 1), затем я отшлифовал её края.

Чтобы прикрепить направляющие, нам нужно сначала установить распорку между доской и сверлом. Чтобы достичь этого, я вырезал два куска рейки (рис. 2) высотой 17 см. Будучи прикреплёнными к доске, распорки обеспечат некоторое отдаление, и сверло будет находиться слегка поодаль от доски, что позволит работать с материалами больших габаритов.

Для установки этих реек я отметил центр большой доски, затем добавил по 5 см с каждой стороны. Расстояние между гранями реек должно быть 10 см, храня эту цифру в памяти, я взял квадрат и угольник и с помощью них прочертил параллельные линии, определив, как будут располагаться рейки (картинки 4 и 5). Также при помощи рейки, ширина которой вполовину меньше, я начертил еще одну параллельную линию — она полезна тем, что я буду знать, где закручивать винты.

Для определения мест, куда я закручу винты, я разделил длину рейки на 4 (рис. 5), так я узнал расстояние между каждым из трёх винтов. Я отметил эти места и просверлил в них отверстия, затем я прикрепил рейки на свои места, зажал их зажимами, и, используя недавно посверленные отверстия в качестве ориентира, я досверлил дырки в рейках прямо сквозь них.

Как только отверстия были готовы, я сделал в них углубления для головок винтов (рис. 6) и закрутил эти винты до такого положения, когда они начали упираться в стол под доской (рис. 7). Я сделал так для того, чтобы убрать рейки, нанести клей на место их соединения с доской и положить рейки обратно (рис. 8). После этого я окончательно закрутил рейки винтами (рис. 9).

На данном этапе нам не нужно прикреплять рукоять к основе, так как эту процедуру мы сделаем позже, когда будем готовы закрепить на рукояти направляющие — это позволит нам произвести на ходу некоторые корректировки (если они понадобятся).

Шаг 3: Направляющие

Показать еще 4 изображения

Установка направляющих — самая сложная процедура в этой инструкции. Они должны располагаться строго перпендикулярно по отношению к основанию станка, также они должны быть строго параллельны друг другу.

Сначала я отрезал две доски длиной 25 см (и толщиной 10 мм) (рис. 1). Замечу, что я не выбрасываю ни одной деревяшки – они нам пригодятся далее (рис. 2). После обработки краёв наждачкой и удостоверившись, что углы ровные, я сделал две отметки: одну на расстоянии 10 мм и вторую на расстоянии 90 (рис. 3). Я повторил операцию с нижней частью доски и со второй доской.

Как только вы прочертите линии, удостоверьтесь, что они параллельны. Далее я прочертил линию на расстоянии 1.5 см от нижнего края доски, перпендикулярную двум другим, эта линия поможет установить направляющие на одной высоте.

Расчертив положение направляющих, я положил их на доски так, чтобы длинные линии проходили через центры будущих отверстий, карандашом отметил формы отверстий и высверлил их (рис. 4).

Совет: Может это будет полезным, а может и нет, но я обвел направляющие, чтобы знать какая где лежала. Теоретически, отверстия в них находятся на одинаковых местах, но я решил не рисковать. После того, как вы просверлите отверстия, прикрутите направляющие к маленьким доскам (рис. 5).

Важно: Обратите внимание, что мои направляющие имеют разное количество отверстий — с одной стороны их много, а с другой — всего несколько. Сторона с несколькими отверстиями будет прикреплена к рукояти, я решил так сделать потому, что так будет легче разобрать устройство в случае, если направляющие застрянут, или если мне понадобится отрегулировать его…

Чтобы привинтить доску к распорке, нужно следовать специальной процедуре, ведь доска должна быть абсолютно параллельна большой доске рукояти. Для этого я сделал простой, но эффективный инструмент для выравнивания досок (рис. 6), я сдвигаю его вдоль плоского края доски и проверяю, что винты всегда касаются маленькой доски. Как только я убеждаюсь в ровности расположения досок, я зажимаю их на месте, сверлю отверстия и, не снимая зажимов, вставляю винты (рис. 7 и 8).

После этого нам просто нужно закрутить направляющие на свои места (рис. 9).

Важно: при размещении винтов, доска может менять своё положение, подстраиваясь под винты. Чтобы избежать этого, закручивайте винты, пока доски зажаты зажимами, таким образом уже винты должны будут приспосабливаться к древесине, а не наоборот.

Шаг 4: Сборка

Это также одна из самых важных операций, направляющие теперь выровнены, но если мы получим отклонение при присоединении доски к основанию, то в итоге все получаемые отверстия будут иметь отклонения. К счастью, есть некоторые трюки, которые облегчат этот процесс.

Сначала закрепите основание доски на глаз, убедитесь, что края более или менее выровнены. Не придавливайте доски слишком сильно, потому что нам понадобится определенная подвижность (рис. 1). Затем мы помещаем на основание угольник, доска должна быть параллельна стороне, касающейся ее, а также, когда мы двигаем направляющие, доска должна оставаться на том же расстоянии от угольника (рис.

2), если она приближается или отдаляется, мы должны изменить наклон основания, слегка постукивая по нему снизу. Зажим позволит нам осуществить и сохранить эти тонкие настройки.

После того, как основание выровнено с направляющими, мы сильно зажимаем его и отмечаем места крепления винтов (рис. 3). Убедитесь, что вы не упрётесь в ранее установленный винт. Чтобы нарисовать линии, я разделил длину планки и доски на два, таким образом, я буду уверен, что винты пройдут ровно посередине. В моем случае я вкрутил 4 длинных винта (в планку) и 4 коротких (в доску) (рис. 4), это временное решение.

На этом этапе у меня появилась проблема! И я думаю, у некоторых из вас будет тот же самый случай. Доска рукояти сместилась относительно основания (рис. 5) — это не является серьезной проблемой, и я ее ожидал. Чтобы решить эту проблему, я отшлифовал верхнюю часть основания, где прикрепляется доска, и она образовала идеальный угол в 90 градусов. Может потребоваться несколько попыток, но самая сложная часть уже закончена.

Шаг 5: Добавляем полку для дрели

Показать еще 3 изображения

Теперь я должен создать полку для дрели. Я мог бы использовать лишь своё высокоскоростное сверло, которое выбрал в начале, но решил создать держатель, который подойдёт к разным устройствам — он будет удерживать инструмент на месте, независимо от его диаметра. Эта часть является общей, поскольку некоторые измерения могут измениться из-за использования разного инструмента.

Я вырезал последний кусок дерева, затем сделал в нём отверстие. Я не очень горжусь тем, как оно вышло — лобзик и толстая древесина не дружат, но всё легко исправить с помощью наждачной бумаги, обернутой вокруг трубки (рис. 1 и 2). Диаметр отверстия — это диаметр высокоскоростной дрели, так как это самый широкий инструмент, который я буду использовать.

Плоская сторона (сторона, которая не была разрезана) будет прикреплена к доске с направляющими, а другие стороны будут отшлифованы, чтобы удалить вмятины от пилы, и я делаю отметку посередине каждой из сторон, чтобы сделать в них отверстия и пропустить винты.

Я проверил, что полка совершенно прямая и зажал ее, пока сверлил отверстия для прямоугольных кронштейнов, удерживающих полку на своём месте (рис. 3 и 4). Затем я вставил винты и, когда убедился, что все подходит, я всё отвинтил обратно для проведения последующих операций.

Я отметил точку посередине каждой стороны, затем при помощи 6-миллиметровой битки для дерева я просверлил отверстия, в них будут располагаться винты для удерживания инструмента (рис. 5).

Я аккуратно вырезал в дереве углубления, соответствующие по размеру гайкам M6. Эти отверстия будут удерживать гайки на местах и позволят закрепить гайки без выступания и касания инструмента (рис. 6)

Над полкой я прикрепил еще одну поддержку, в ней также есть несколько винтов для более надёжного удержания инструмента (рис. 6, 7 и 8).

Шаг 6: Финальные штрихи: регулировщик глубины сверления

Показать еще 3 изображения

Чтобы иметь возможность делать отверстия одинаковой глубины, нам понадобится какой-то регулируемый стопор. Я использовал 8-миллиметровый (M8) стержень с резьбой, уменьшив его длину до 50 мм и отшлифовав концы, придав им округлую форму и немного притупив резьбу (рис. 1). Затем я сделал отверстие в основании (рис. 2), это отверстие должно быть достаточно большим, чтобы стержень мог свободно вращаться внутри, но не был при этом расхлябанным (рис. 3).

Подклейка сверху куска рейки с просверленным отверстием сделает стержень более устойчивым (рис. 4, 5 и 6)

При помощи небольшого деревянного блока, длинного винта с гайкой и трубки с резьбой, я создал стопор (рис. 7). Он будет касаться доски, поэтому, когда я поворачиваю стержень, он поднимается или опускается, устанавливая высокоточный предел глубины для сверлящего инструмента (рис. 8). Чтобы стержень было легче поворачивать, я добавил на него небольшую красную кнопку.

Шаг 7: Последние улучшения (опционально)

Вы можете сделать автоматический регрессионный механизм, приладив к устройству пружину или эластичную ленту, как показано на рисунке, но поскольку я в основном использую его для резьбы по дереву, то сам лично этого не сделал.

Вы также можете сделать ручку, прикрепив кусок дерева к верхней части направляющей.

Еще одним интересным дополнением будут зажимы, такие как те, что используются на ЧПУ, чтобы плотно зажимать изделия. Зажимы можно легко изготовить из дерева и привинтить к основанию с помощью винтов M6, хотя я не считаю, что эти зажимы будут практичными при использовании на сверлильном прессе.

Я также думал об установке светодиода, питающегося от пары батарей, и освещающего изделие при сверлении.

Шаг 8: Для чего можно использовать этот самодельный сверлильный станок из дрели?

Как я уже сказал, этот пресс станок очень полезен для сверления ровных отверстий с минимальными усилиями, но в сочетании с высокоскоростным инструментом и биткой для резьбы, он может быть очень полезен для вырезания линий на заданной высоте, как показано на приложенной фотографии.

Другим интересным свойством является то, что он может вырезать ровные квадраты из примерно квадратного куска дерева.

схемы и чертежи. Другие варианты станков из дрели

При произведении столярных и слесарных работ обычно используется соответствующий инструмент, разработанный под выполнение конкретных задач. Однако бывают такие ситуации, когда намного удобнее и проще использовать специальные станки. Они позволяют оптимизировать процесс и экономить время при однотипной работе. Поэтому вопросы о том, как изготовить сверлильный станок из дрели, очень часто возникают у современных мастеров.

Необходимость или роскошь

Прежде всего, стоит сказать о том, что пользоваться таким приспособлением очень удобно при изготовлении отверстий в небольших горизонтальных плоскостях. Оно практически полностью избавляет сверло от люфта, который обязательно возникает при ручной работе. Даже небольшой из дрели значительно повышает точность проделанного отверстия, минимально снижая погрешность. Также подобное оборудование очень сильно экономит время и силы, если необходимо частое использование или монотонная работа.

Практически все предприятия, на которых выполняются слесарные работы, оснащаются такими агрегатами. Дело в том, что проведенные исследования в области охраны труда показали увеличение продуктивности и повышения качества при их использовании. Некоторые из них приобретают даже сверлильный станок на магнитной подошве, чтобы оптимизировать производство на больших плоскостях без применения дорогостоящего оборудования.

Почему дрель?

В настоящее время существует масса конструкций для создания такого оборудования в домашних условиях. Однако большинство специалистов рекомендует изготавливать сверлильный станок из дрели. Это связано с тем, что данный инструмент уже полностью содержит в себе все необходимые узлы и агрегаты, и их не придется приобретать отдельно. При этом фиксация на конструкции выполняется так, чтобы можно было легко снять дрель для самостоятельной работы. В итоге мы не теряем инструмент, который можно использовать самостоятельно.

Материалы

Для того чтобы создать сверлильный станок из необходимо приобрести сам инструмент.

Его подбирают в соответствии с параметрами, которые должно будет иметь готовое устройство. При этом специалисты советуют обращать внимание на изделия, имеющие собственный небольшой люфт. В противном случае целесообразность использования его для работы ставится под сомнение. Также могут понадобиться:

• Направляющие. В качестве них используют системы, применяемые в мебельном производстве, или же металлические планки.
• Станина. Чаще всего ее делают из металлической плиты или же деревянного короба, на который крепят магниты или балласт для утяжеления.
• Крепеж. Когда делают сверлильный станок из дрели своими руками, то сразу подбирают муфты или зажимы, подходящие для фиксации конкретного инструмента.
• Древесина или металлические конструкции — в зависимости от того, из какой материал предстоит обрабатывать.
• Пружина, необходимая для реализации обратного хода.
• Если будет создаваться сверлильный станок на то понадобятся и сами магниты.

Инструмент

В данном случае подбор используемого инструмента зависит от материала для создания каркаса. Однако сразу стоит отметить, что уголок для измерения соединения элементов под 90 градусов будет необходим в любом случае. Даже мини-сверлильный станок при своем изготовлении требует соблюдения большой точности, поскольку это впоследствии отразится на качестве изготавливаемых отверстий.

Чертеж

Прежде всего нужно определиться с конструкций конечного изделия и материалом ее изготовления. Однако не нужно придумывать слишком сложные технические решения или дорогостоящие узлы. Типовой чертеж сверлильного станка из дрели довольно прост. Он предполагает создание прочной и устойчивой станины, на которой крепят вертикальный штатив с подвижной кареткой. Учитывая это, особое внимание стоит уделить реализации перемещения дрели в вертикальной плоскости, хотя использование уже готовых направляющих сильно упрощает этот процесс. Если в качестве каркаса использовать подставку микроскопа, фотоувеличителя или пресса, то чертеж будет основан на их базе, а весь процесс изготовления сильно упрощается.

Станина и штатив

Даже мини-сверлильный станок нуждается в устойчивом основании. Оно не только должно удерживать всю конструкцию, но может оснащаться различными элементами для фиксации инструментов или других приспособлений. Продумывая устройство сверлильного станка, стоит прислушаться к советам специалистов. Многие мастера рекомендуют создавать эти устройства из древесины. Поэтому для станины используют деревянный каркас в виде небольшого ящика. На нем располагают посадочные места для установки тисков или других конструкций. Если изделие планируется использовать на больших поверхностях, то станину делают из цельной плиты с отверстием под сверло. Так можно реализовать принцип сверления насквозь.

Практически любое устройство сверлильного станка предполагает установку вертикального штатива под углом в 90 градусов к станине. Поэтому в работе очень важно использовать точный Также нужно произвести надежную фиксацию штатива с использованием дополнительных креплений в виде уголков.

Если работы предполагают под определенным углом, то можно заранее сделать определенные приспособления, которые будут крепиться на станине. Чаще всего в таких случаях используют уже готовые шаровые тиски с регулируемым углом наклона.

Создание механизма перемещения

Когда изготавливают самодельный сверлильный станок из дрели, то данному этапу необходимо уделить особое внимание. Дело в том, что вертикальный ход должен быть мягким, без перекосов, люфта или смещений. Учитывая это, профессиональные мастера рекомендуют в работе использовать уже готовые направляющие, которые можно взять с других устройств. Также можно применять системы, изготовленные для выдвижения ящиков у корпусной мебели. Они достаточно надежны и могут выдерживать большие нагрузки.

Установку направляющих производят прямо на штатив или специальные планки, прикрепленные к нему. В данной работе очень важно использовать измерительный инструмент, поскольку эти элементы нужно располагать также под углом в 90 градусов по отношению к станине и параллельно друг другу. Не следует допускать даже небольших перекосов или смещений.

Вторую часть направляющих фиксируют на специальную каретку, где и будет установлена сама дрель. Ее изготавливают из древесины и подгоняют под размеры исходного инструмента. Также на каретку крепят небольшую ручку, при помощи которой оператор будет контролировать процесс перемещения.

Для реализации возвратного движения и облегчения управления ходом каретки на станок устанавливают пружину. Один ее конец фиксируют наверху штатива, а второй — монтируют на подвижный механизм. При этом сразу проверяют уровень ее натяжения, который при необходимости можно изменить путем урезания витков или их растягивания. Однако такую настройку лучше всего производить под нагрузкой, а значит, ее выполняют только после фиксации на каретке дрели. Некоторые мастера рекомендуют делать пружину съемной, ее можно было извлекать после работы. Так она не будет растягиваться и слабеть.

Фиксация дрели

Обычно инструкции, рассказывающие, как сделать сверлильный станок из дрели, рекомендуют создавать специальные крепежные системы, с которыми в итоге очень сложно работать. Однако если инструмент подобран правильно, то его можно зафиксировать с использованием обычных сантехнических хомутов, используемых при создании соединения шлангов с трубами. При этом потребуется внести определенные изменения в форму каретки или даже слегка подправить корпус дрели.

Очень важно, чтобы инструмент был закреплен плотно и перемещался в зажиме. Поэтому еще на стадии изготовления каретки ему практически не оставляют свободного пространства, ограничивая со всех сторон конструкционно. Фактически сама каретка представляет собой своеобразное ложе для дрели, в котором она будет сидеть очень плотно. Дополнительные же элементы нужны лишь только для надежности фиксации. Такой подход сильно упростит конструкцию и позволит быстро извлекать инструмент при необходимости.

Вывод

Учитывая материал, изложенный выше, можно сделать вывод о том, что сверлильный станок из дрели можно изготовить самостоятельно и без больших финансовых затрат. При этом конечное изделие будет максимально адаптировано к выполнению конкретных технических задач сможет удовлетворить соответствующие запросы конечного пользователя.

Однако стоит учитывать и тот факт, что заводские конструкции обычно обладают меньшей погрешностью и способны выполнять точные работы с минимальным допуском. Поэтому такие устройства обычно подходят для частного использования или же в небольших мастерских, где не требуется создавать отверстия высокой точности.

Дрель является многофункциональным инструментом, но в человеческих руках на весу от неё трудно получить особую точность сверления. Сверлильный станок из дрели своими руками по предложенным чертежам может оказаться кстати. Если дрель является инструментом повседневного спроса, её можно закрепить на кронштейне хомутами. При включении энергетического инструмента в постоянную композицию, пускорегулирующий узел станка можно вынести.

Когда сверлильный станок необходим

Сверлильный станок из дрели используется теми, кто создаёт самодельные предметы. Изготавливают их с фантазией, найти нужные детали в магазине затруднительно и теряется смысл. Мастера любят всё создавать самостоятельно. Зачастую перед таким умельцем встаёт вопрос точности отверстий, которые он должен просверлить. Все знают, что навесу и на коленке точного выполнения работ не бывает. Потребуется держак, для закрепления инструмента с оснасткой.

Какой именно дрелью воспользоваться, зависит от характера увлечения мастера. Изготовление электронных плат для радиолюбителей требует сечение свёрл от 0,3 мм, вручную при малейшем отклонении от прямого угла сверло лопнет. Только маленький сверлильный станок спасёт положение, но стоит он дорого. Выход один – сделать самому.

На собственном, созданном из подручных материалов станке можно:

• выполнить сквозные и глухие отверстия;
• просверлить в тонкой заготовке отцентрованное перпендикулярное отверстие;
• вырезать отверстие или нарезать резьбу.

Основные части сверлильного станка

Станок сверлильный, значит, предполагается использование дрели в сборе с или быстрозажимным. Инструмент должен крепиться на надёжной вертикальной стойке и иметь свободу перемещения вверх-вниз. Стойка должна быть вертикально установлена и закреплена на массивной плите снизу, которую называют станиной. Инструмент прост в описании, но чтобы добиться точности выполнения операций, необходимо создать хорошо выверенную конструкцию. В специальных изданиях и интернете можно найти чертежи сверлильного станка из дрели своими руками из различных материалов.

Любой инструмент, создаваемый по стандартам на предприятии, оборудован элементами безопасности – защитными экранами, блокировками от случайного включения. Создавая свой инструмент необходимо позаботиться о защите, принять меры, чтобы станок не попал в руки детям.

Сверление сопровождается сильной вибрацией. Мелкие сотрясения разрушают структуру материалов, точного выполнения операций достичь не удастся. Гасят вибрацию мягкие прокладки, которые монтируют в местах крепления инструмента и массивная станина – вибрационные волны глохнут. Способствует мелкой дрожи инструмента плохая сборка, нарушение центровки, смещение центра тяжести. Все движущиеся части самодельного сверлильного станка из дрели подгоняются потно, с минимальными зазорами.

Строим сверлильный станок по чертежам

В помощь мастеру, первый раз строящему сверлильный станок из дрели своими руками, предлагаются чертежи. Собрать конструкцию из деревянных брусков и использованием мебельной плиты под станину сможет любой человек, владеющий первичными столярными навыками. Крепление конструкции из дерева выполняется саморезами.

Для крепления элементов используют уголки. Узел крепления дрели можно выполнить разборным, на съёмных хомутах, или встроить инструмент намертво. Важной частью устройства станет подвижное салазочное устройство, по которому дрель со сверлом перемещается во время работы. Зачастую для создания полозьев используют мебельные телескопические направляющие. Просто и понятно представлено, как собрать сверлильный станок из своими руками, на видео:

Предложенный вариант является универсальным, одинаково хорошо справляется с металлом, древесиной и другими материалами. Но он громоздок и для мелких операций умельцы изготавливают миниатюрные станочки, используя штатив от фотоувеличителя и сварную станину. В некоторых случаях в ход идёт рулевая стойка от автомобиля. Металлические рамные конструкции требуют слесарных навыков. Как сделать сверлильный станок решается, в зависимости от наличия подручных деталей и назначения приспособления.

Примером совершенно необычной конструкции маленького приспособления для радиомастеров послужит станок из старого школьного микроскопа и двигателя стеклоочистителя автомобиля УАЗ. Двигатель даёт большой крутящий момент, но для его использования потребуется удлинить вал. Его мощности и вращающего момента достаточно для сверления тонких как фольга листов металла. Сам кронштейн нуждается в доработке – убирается точная настройка, микроскопный узел и монтируется миниатюрный движок.

Принципиальные моменты работы на сверлильном станке

Вновь изготовленный станок требует дополнительной наладки. Пробное включение проводят на столе, где убраны все, не относящиеся к делу, предметы. Станок считается правильно собранным и готовым к дальнейшей работе, если:

• сверло вращается по оси, не создавая быстрым вращением расширяющиеся сектора;
• опущенное вниз сверло должно точно войти в углубление или намеченную точку на станине;
• отрегулировано перемещение дрели по салазкам туго, но без заеданий и рывков;
• для сквозных отверстий приготовлена специальная подложка, чтобы не портить станину.

Во время сверления помнить о нагреве устройства, поднимать периодически оснастку при глубоком бурении, для охлаждения можно использовать жидкость.

Всегда следует помнить, быстроходный режущий инструмент является источником повышенной опасности. Переналадку проводить можно только на обесточенном оборудовании. Глаза всегда должны быть защищены очками.

Подборка различных сверлильных станков, созданных руками мастеров, на все случаи жизни подтверждает неиссякаемую смекалку народных умельцев. В магазине купить можно всё, но создать собственный инструмент – достойно мастера.

Один из вариантов станка сверлильного из дрели — видео

C помощью обычной ручной дрели почти невозможно вручную просверлить строго перпендикулярное отверстие в толстом бруске, выполнить ряд точных параллельных сверлений. Покупать же для этой цели даже недорогой сверлильный станок, крайне расточительно, если подобная работа носит эпизодический характер.

Существуют специальные приспособления для электродрелей заводского изготовления, расширяющие их возможности в этом плане. Нажимайте на маленькие картинки справа для более детального их рассмотрения.

Их применение позволяет превратить дрель в некое подобие сверлильного станка. Конечно, можно обзавестись одним из таких устройств, подобрав его под свой инструмент, но можно сделать сверлильный станок из дрели и своими руками. Рассмотрим несколько подходов к решению этой задачи.

Сверлильный станок из дрели своими руками, чертежи

Детальных чертежей подобного приспособления не найти даже в интернете. Это отчасти объясняется множественностью подходов и технических решений, а отчасти – простотой и доступностью методов решения этой задачи. Проанализируем те, что нам удалось найти.

Этот, пожалуй, самый подробный и детальный. Главным преимуществом подобной компоновки является отсутствие каких-либо зубчатых пар, обеспечивающих вертикальное перемещение дрели по стойке, являющейся основой приспособления. Подпружиненная державка перемещается по стойке на величину расстояния между ней и нижним упором, за вычетом толщины сжатой пружины. Для предотвращения ее вращения в горизонтальной плоскости в стойке, очевидно, выполнен паз, по которому перемещается винт 16. Место крепления инструмента в державке выполняется, исходя из параметров конкретной дрели.

Еще проще для самостоятельного воплощения чертеж деревянной стойки для дрели.

На нем показаны не все размеры, ввиду того, что они не имеют принципиального значения. А рычажная система подачи, как и в предыдущем случае, обеспечит строго параллельное перемещение электродрели вдоль стойки. Удержание инструмента в верхнем положении достигается за счет сил трения в пазах и на боковых щечках державки и регулируется силой затяжки саморезов.

Если у вас имеется свободная винтовая пара, возможно от старых тисков, то ее также можно использовать для системы подачи инструмента в самодельной стойке для электродрели.

Для небольших дрелей можно применить и обычную резьбовую шпильку O 16-20 мм с соответствующей уширенной гайкой, которые продаются в магазинах, торгующих метизами.

Простые конструкции самодельных стоек для сверлильного станка

Мы подобрали для вас простые в изготовлении, но интересные на наш взгляд конструкции стоек для самодельных сверлильных станков на основе электродрели.

Такая деревянная стойка может успешно функционировать и без рычага, а подъем и опускание инструмента производится либо за ручку самого инструмента, либо за верхнюю часть короба, в котором он закреплен.

Интересна конструкция, в которой система из 2-х рычагов заменена 1-м с продольным пазом, по которому перемещается упорный винт.

Продуктивен метод комбинации материалов для стоек, позволяющих превратить электродрель в сверлильный станок. Так, основной материал для их изготовления – дерево, но наиболее изнашиваемые узлы выполняются из металла, что радикально удлиняет срок службы всего приспособления.

Интересна конструкция с использованием в качестве направляющих выпускаемых промышленно мебельных полозьев:

Высокая точность их исполнения практически не имеет люфтов.

Значительно упрощается процесс создания стойки для электродрели, если в вашем распоряжении имеется фотоувеличитель любой модели. Вряд ли когда-нибудь он сможет послужить вам по прямому назначению, а вот сверлильный станок из него получится отличный. Ведь он уже имеет в своей конструкции и направляющие, и зубчатую рейку для перемещения по ним довольно тяжелой головки, вместо которой и следует навесить держатель для дрели.

Не менее продуктивен вариант переделки в стойку сверлильного станка старых реечных волговских или жигулевских домкратов. Ведь вам не потребуется вся их высота для нормальной работы такого приспособления, а только небольшой промежуток винта.

Для этого достаточно лишь слегка доработать подъемный рычаг, в котором закрепить дрель, и упорную площадку.

А вот и видео:

Еще проще можно поступить, жестко закрепив дрель в верхней части такого домкрата, а на рычаге разместить рабочий столик. Не опускать дрель для сверления, а поднимать саму заготовку, тем более что нижняя часть винта в таких домкратах наименее изношена.

Да и вообще, этот же принцип можно применить для довольно больших и мощных дрелей, любым способом надежно закрепленных на мощной стойке будущего станка неподвижно. А изготовить небольшой подъемный столик можно по образу и подобию показанного в видеоролике:

Или использовать для этой же цели небольшой ромбический автомобильный домкрат, снабдив его надежным основанием и заменив верхний упор на рабочую площадку с тисочками или призмой.

Причем, и первое, и второе можно сделать съемным, а в длительных временных промежутках между сверлильными работами сам домкрат использовать по прямому назначению.

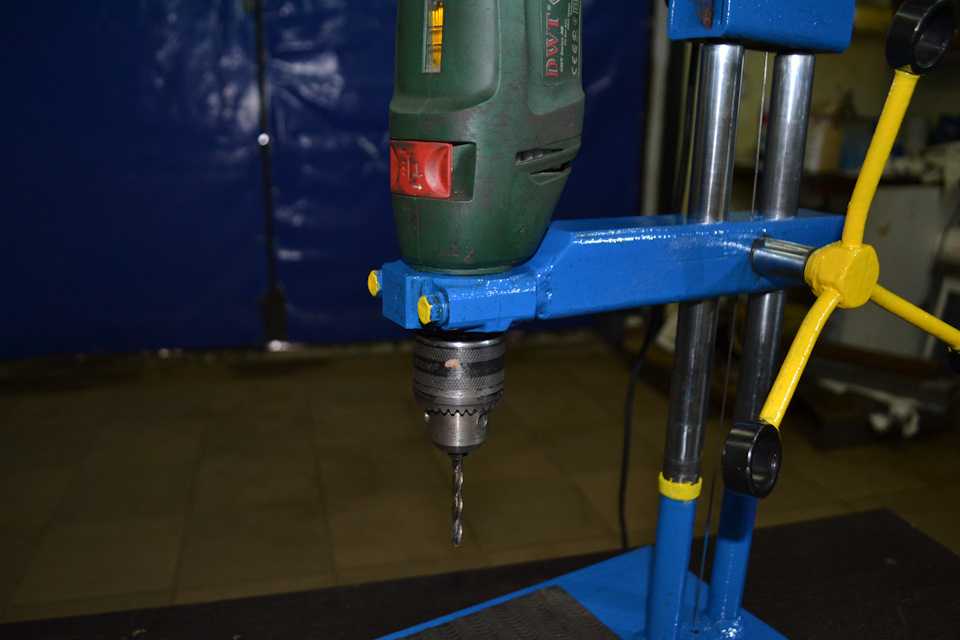

Более мощные конструкции сверлильных станков

И все же, когда мы говорим о сверлильном станке, то подразумеваем нечто более основательное, нежели описанное в предыдущем разделе, а материалом для таких устройств должен быть металл, даже если речь идет о совсем маленьких станочках для маломощного электроинструмента, типа этого:

И даже такая примитивная конструкция значительно расширяет возможности ручной дрели. Но, как сделать почти полноценный сверлильный станок своими руками, не применяя для этого сложных технических решений? Из простых, наиболее надежной нам представляется такая конструкция:

Самым большим ее недостатком является возможность свободного вращения держателя, а вместе с ним и дрели, вокруг стойки, но если вместо круглых труб применить квадратные или прямоугольные, то этот недостаток устранится. Главное: очень тщательно подобрать величины зазоров между стойкой и подвижной втулкой рамки-держателя для дрели.

Несколько другое, но не более сложное техническое решение для подачи инструмента к детали, в которой производится сверление, осуществил домашний умелец из видеоролика:

В заключение о выборе дрели

Если вы только планируете подобрать конкретную модель дрели с возможностью использования ее совместно с приспособлением, конструкции которых нами описаны выше, то:

1. Отдайте предпочтение инструменту мощностью не ниже 1 кВт.

2. Выбирайте модель со съемной ручкой, крепящейся круговым зажимом в обхват. Они имеют удобную широкую цилиндрическую часть на корпусе для крепления в держателе.

3. Выбирайте инструмент, имеющий несколько скоростей или плавную регулировку оборотов.

4. Кнопка вашей дрели должна иметь фиксатор во включенном положении.

5. Подключать дрель на стойке к сети лучше через розетку или удлинитель, имеющие клавишу включения, и жестко закреплять их на станине в удобном для экстренного выключения месте.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами;)

Самым распространенным сверлильным станком можно считать, тот который выполнен из обыкновенной или электродрели. В таком станке дрель можно разместить как стационарно, так и сделать ее съемной. В первом случае кнопку включения можно перенести на сверлильный станок для большего удобства, во втором – дрель можно снимать и использовать как отдельный инструмент.

Компоненты для самодельного сверлильного станка:

• Дрель;
• Основание;
• Стойка;
• Крепление дрели;
• Механизм подачи.

Основание (станину) для самодельного сверлильного станка можно сделать из твердого дерева, ДСП или мебельного щита, но лучше все же использовать швеллер, металлическую плиту или тавр. Для обеспечения устойчивости конструкции и получения хорошо результата станину необходимо делать массивной, чтобы она могла компенсировать вибрацию от сверления. Размер для деревянной сатины 600х600х30 мм, металлической – 500х500х15 мм. На основании станка должны присутствовать крепежные отверстия, что бы его можно было закреплять на верстаке.

Стойку для сверлильного станка можно сделать из бруса, круглой или квадратной стальной трубы. Также можно использовать старый каркас фотоувеличителя, старого школьного микроскопа или другого устройства подобной конфигурации имеющей большую массу и высокую прочность.

Дрель крепится при помощи хомутов или кронштейнов. Лучше использовать кронштейн с центральным отверстием, это позволить достичь более хороших результатов при сверлении.

Устройство механизма подачи дрели на станке.

При помощи этого механизма дрель может перемещаться вертикально вдоль стойки, она может быть:

• Пружинной;
• Шарнирной;
• Схожей с винтовым домкратом.

В зависимости от выбранного механизма, нужно будет делать стойку.

На фото схемах и чертежах показаны основные типы конструкций самодельных сверлильных станков, на которых применяется дрель.

Самодельный станок из дрели с шарнирным бес пружинным механизмом.

Видео инструкция по созданию самодельного сверлильного станка своими руками.

Видео инструкция по созданию дешевого сверлильного станка из дрели своими руками. Станина и стойка выполнены из дерева, механизмом служит мебельная направляющая.

Пошаговая видео инструкция по изготовления сверлильного станка из старого автомобильного домкрата.

Как сделать пружинно-рычажную стойку для дрели на самодельный станок.

Пошаговая инструкция по изготовлению стальной стойки.

Рулевая рейка от автомобиля является достаточно массивным устройством, поэтому станина под нее должна быть массивной и крепится к верстаку. Все соединения на таком станке выполняются с помощью сварки.

Толщина основания должна быть около 5 мм, ее можно сварить из швеллеров. Стока на которую закрепляется рулевая рейка должна быть выше на 7 – 8 см. Крепится она через проушины рулевой колонки.

Так как такой самодельный станок становится массивным, блок управления им лучше вынести отдельно от дрели.

Видео сверлильного самодельного станка на основе рулевой рейки от автомобиля.

Порядок сборки такого самодельного станка:

• Подготовка деталей;
• Установка стойки на станину;
• Сборка устройства перемещения;
• Установка устройства на стойку;
• Установка дрели.

Все места соединения должны быть надежно закреплены, желательно при помощи сварки. Если используются направляющие, то нужно сделать так чтобы не было поперечного люфта. Для большего удобства такой станок можно оснастить тисками для фиксации заготовки под сверление.

В магазинах можно найти и уже готовые под дрель стойки. При покупки стоит обращать внимания на размеры ее станины и вес. Зачастую недорогие конструкции подойдет только для сверления тонкой фанеры.

Самодельный сверлильный станок на основе асинхронного двигателя.

Заменить дрель в самодельном станке можно асинхронным двигателем, например от старой стиральной машинки. Схема изготовления такого станка сложная, поэтому лучше если ее будет делать специалист с опытом токарных и фрезеровочных работ, сборки электросхем.

Схема и устройство станка на основе двигателя от бытовой техники.

Ниже приведены все чертежи, детали и их характеристики, и спецификация.

Таблица всех деталей и материалов необходимых для изготовления станка своими руками.

Поз.	Деталь	Характеристика	Описание
1	Станина	Плита текстолитовая, 300×175 мм, δ 16 мм
2	Пятка	Стальной круг, Ø 80 мм	Может быть сварной
3	Основная стойка	Стальной круг, Ø 28 мм, L = 430 мм	Один конец обточен на длину 20 мм и на нём нарезана резьба М12
4	Пружина	L = 100–120 мм
5	Втулка	Стальной круг, Ø 45 мм
6	Стопорный винт	М6 с пластиковой головкой
7	Ходовой винт	Тr16х2, L = 200 мм	От струбцины
8	Матричная гайка	Тr16х2
9	Консоль привода	Стальной лист, δ 5 мм
10	Кронштейн ходового винта	Лист дюралюминия, δ 10 мм
11	Специальная гайка	М12
12	Маховик ходового винта	Пластик
13	Шайбы
14	Четырёхручьевый блок ведущих приводных шкивов клиноременной передачи	Дюралюминиевый круг, Ø 69 мм	Изменение числа оборотов шпинделя выполняется перестановкой приводного ремня из одного ручья в другой
15	Электродвигатель
16	Блок конденсаторов
17	Блок ведомых шкивов	Дюралюминиевый круг, Ø 98 мм
18	Ограничительный стержень возвратной пружины	Винт М5 с пластмассовым грибком
19	Возвратная пружина шпинделя	L = 86, 8 витков, Ø25, из проволоки Ø1,2
20	Разрезной хомут	Дюралюминиевый круг, Ø 76 мм
21	Шпиндельная головка		см. ниже
22	Консоль шпиндельной головки	Лист дюралюминия, δ 10 мм
23	Приводной ремень	Профиль 0	Приводной клиновой ремень «нулевого» профиля, поэтому такой же профиль имеют и ручьи блока шкивов
24	Выключатель
25	Сетевой кабель с вилкой
26	Рычаг подачи инструмента	Стальной лист, δ 4 мм
27	Съёмная рукоятка рычага	Стальная труба, Ø 12 мм
28	Патрон	Инструментальный патрон № 2
29	Винт	М6 с шайбой

Шпиндельная головка имеют свою базу – дюралюминиевую консоль и создает поступательное и вращательное движение.

Чертёж шпиндельной головки для самодельного сверлильного станка.

Материалы и детали необходимые для изготовления шпиндельной головки.

Поз.	Деталь	Характеристика
1	Шпиндель	Стальной круг Ø 12 мм
2	Ходовая втулка	Стальная труба Ø 28х3 мм
3	Подшипник 2 шт.	Радиальный подшипник качения № 1000900
4	Винт	М6
5	Шайбы-прокладки	Бронза
6	Рычаг	Стальной лист δ 4 мм
7	Стопор ходовой втулки	Специальный винт М6 с рифлёной кнопкой
8	Гайка	Низкая гайка М12
9	Стационарная втулка	Стальной круг Ø 50 мм или труба Ø 50х11 мм
10	Подшипник	Радиально упорный
11	Разрезное стопорное кольцо
12	Концевая переходная втулка	Стальной круг Ø 20 мм

Подключение зависит от самого двигателя.

Как сделать сверлильный станок для печатных плат своими руками.

Для изготовления сверлильного станка для печати плат необходим привод маломощного устройства. В качестве рычага можно использовать механизм от резчика фотографий, паяльник. Подсветку места сверления можно сделать с помощью светодиодного фонарика. В общем этот станок богат на полет творческих мыслей.

Для всех любителей, сделать изделие своими руками, будет отличным помощником . Такой агрегат, в гараже или доме, позволит с точностью и аккуратностью сделать отверстия, сделать фрезеровку в древесине, высверлить обломанные болты из резьбы и так далее. Однако, покупка сверлильного станка может обойтись достаточно дорого, да и зачем тратить лишние деньги, когда можно с легкостью сделать сверлильный станок своими руками.

Общие характеристики для сверлильного станка

Чертеж сверильного станка

Для изготовления потребуется минимум дорогих материалов. В основном это подручные средства, которые можно найти в любом гараже. Конечно же, материал должен отвечать требованиям аппарата.

К примеру, для изготовления большого стационарного станка, без металлического каркаса не обойтись, а в случае с настольным агрегатом, могут быть использованы, лишь деревянные материалы.

Для всех видов конструкций потребуется три основополагающих фактора:

• удобный рычаг подачи сверла;
• точность движения сверлильного механизма;
• надежная станина.

Несомненно, рычаг подачи следует размещать под рабочую руку мастера, левую или правую. Однако, это не единственное условие для удобства. Рычаг подачи сверла, не должен быть длинным, чтобы не мешал работе, но и не коротким, чтобы легче осуществлялось давление на деталь. Для лучшего понятия длины рычага, стоит рассмотреть чертежи заводских сверлильных станков. Там длина подогнана по нужному размеру.

Несмотря на то, какой механизм для сверления будет использован, его следует закреплять с самым минимальным коэффициентом погрешности. Для этого, сверлильный механизм, лучше всего закреплять на вертикальной штанге. Однако, можно использовать прочную панель из дерева с направляющими полозьями.

Без надежной станины, самодельный сверлильный станок будет не только плохо работать, но и станет опасным в использовании. Основание инструмента должно быть в два раза шире объема конструкции. Такая ширина, позволит конструкции быть устойчивой, во время необходимых надавливаний. При этом рычаг подачи не должен выступать за края станины. На стационарные станки, это правило не распространяется, ведь их закрепляют к поверхности стола или делают с индивидуальным столом.

Сверлильный станок своими руками

Какой двигатель использовать

Сделать самодельный сверлильный станок можно, используя несколько вариантов движущей силы:

• из дрели или шуруповерта;
• из электродвигателя;
• из ручной дрели.

При этом для каждого вида конструкций будут определены характеристики стационарного, переносного или настольного станка. В случае с электродвигателем, можно изготовить стационарный или настольный аппарат, а в случае с электродрелью получится либо настольный, либо переносной агрегат. Ручная дрель, вовсе может нести характер переносного, не требующего питания аппарата.

Дрель, как инструмент для станка

Чтобы, получился хороший сверлильный станок из дрели своими руками, конструкцию для этого инструмента, лучше делать настольную. При этом стоит избежать закрепления станка на столе. Электронная дрель, достаточно востребованный инструмент, поэтому он будет полезен, если сможет сниматься со станка. В этом случае, конструкция на столе будет лишней.

Настольный присадочный станок потребует таких материалов:

• станина 45х30 см, с закрепленной на ней вертикальной штангой;
• крепление для дрели, хорошо обхватывающее корпус инструмента;
• металлический ползунок, передвигающийся по штанге;
• колесо, играющее роль рычага;
• стальной трос, для контроля движения рычагом.

Для станины, лучше использовать металлический короб с толщиной стенок 3 мм. К коробу, приваривается стойка из квадратной трубы. Данная стойка будет служить штангой или штативом. Далее, на штатив следует прикрепить плотный ползунок, который будет удерживать держатель дрели и саму дрель.

Подобрать, точно подходящий ползунок будет сложно, поэтому его следует изготовить из металлических пластин. Свободного пространства между ползунком и штативом должно быть не более 0,5 мм, притом, что штатив будет идеально ровный.

Дальнейшая последовательность действий:

• ползунок делается высотой в 10–12 см;
• к нему, приваривается держатель для дрели с передней стороны и ушки для крепления колеса с задней стороны;
• в ушки, продевается стержень, к которому приварено колесо управления, и фиксируется шплинтом или приваренной гайкой;
• на стержень колеса, плотно наматывается стальной трос (не менее 6 витков), а оба конца троса надежно крепятся на верхней части штатива и на нижней. Таким образом, для передвижения ползунка по штативу потребуется усилие, а собственного веса (вместе с дрелью) не хватит, чтобы ползунок падал.

Сверлильная конструкция из электродвигателя

Подобные станки, отлично проявляют себя в роли стационарных инструментов. Чтобы, разобраться, как сделать сверлильный станок из электродвигателя, придется рассмотреть чертежи и вникнуть в сферу электрики.

Для станка, потребуется двухфазный двигатель, что значительно упростит подключение и расширит область применения агрегата. Подключается такой двигатель к фазовым и нулевым проводам. Неправильное подключение, повлияет лишь на направление вращения. Если, вращение будет в обратную сторону, то провода меняются местами, и проблема решена.

Изготавливая стационарную конструкцию для сверления, потребуется:

• мощный каркас для двигателя, который будет легко перемещаться по вертикальной линии;
• столешница, где будет закреплен по строгой вертикальной линии штифт;
• в роли штифта, можно взять от автомобиля. Она будет служить готовым передвигающим двигатель приспособлением;
• приделать колесико для перемещения и приварить к рейке держатель двигателя.

Принцип работы, такого станка очень прост. Мотор приводит в движение головку для сверла, благодаря ременной передаче. При этом двигатель и патрон для сверла, во время работы нераздельны и передвигаются по вертикальной линии одновременно, благодаря совместному креплению.

Переносной механизм из ручной дрели

Очень удобно, пользоваться сверлильным станком из ручной дрели в тех случаях, когда нет возможности подключить электрическую дрель к источнику питания. Для изготовления станка, можно использовать деревянный каркас:

• основание выполняется из доски 30х20 см и толщиной 40 мм;
• прикрепляется вертикальная дощечка строго под углом в 90 о С;
• вертикальная стенка также должна быть из толстой доски, минимум 30 мм, а закрепить ее надежно помогут металлические уголки и шурупы.

На вертикальной стенке крепятся металлические полозья (их можно взять со старой мебели или купить в магазине), к ним прикрепляется держатель ручной дрели. Таким образом, дрель будет свободно ходить вниз и вверх, однако, этого мало. Чтобы дрель не падала под своим весом, к держателю дрели и основанию станка крепится пружина нужной упругости.

Не стоит забывать и про ручку, которую понадобится крутить. Ее движению ничто не должно препятствовать. В итоге должен получиться агрегат, который приводится в движение вручную и не требующий питания.

Видео: Сверлильный станок из дрели своими руками

Сверлильный станок из дрели своими руками: чертежи и варианты конструкций

Предназначение сверлильных станков — высокая точность сверления отверстий, вследствие которых получаются идеальные окружности разного диаметра и глубины, как сквозные, так и глухие. Замена сверла на фрезу позволяет использовать его в качестве фрезерного станка с малой мощностью.

Содержание

• Что такое сверлильный станок
• Область применения самодельных сверлильных станков
• Подготовка к работе
• Инструкция по созданию станка
• Варианты самодельных сверлильных станков

Работа сверлильного станка

Что такое сверлильный станок

Сверлильный станок — приспособление, относящееся к сверлильной группе металлорежущих устройств. Применяя другие насадки, помимо круглых отверстий, на нем можно выполнять:

• полу чистовую механическую обработку деталей резанием;
• цилиндрические и конические отверстия;
• рассверливание имеющихся отверстий;
• вырезание дисков;
• нарезание внутренней резьбы;
• вырезание до требуемых размеров.

Сверлильные станки подразделяются на: работающие в вертикальных и горизонтальных плоскостях, одношпиндельные и многошпиндельные, координатно-расточные. Каждый тип имеет свои буквенные обозначения, по которым можно определить их группу и предназначение. Присадочные мини-агрегаты имеют более скромный принцип действия, достаточный для работы в условиях дома.

Вариант вертикального станка

Область применения самодельных сверлильных станков

Область применения сверлильных станков, изготовленных своими руками, намного уже промышленных аналогов.

Для справки! Сверлильный станок своими руками из дрели в основном используется для сверления горизонтальных, радиально-смещенных отверстий, для растачивания уже готовых деталей.

Если для сверления отверстия в тонком материале достаточно простой дрели, то для толстого бруса понадобится станок. Ручным инструментом можно испортить полуфабрикат.

Ручные аналоги не могут заменить выпускаемые промышленностью приспособления, тем не менее, для любителей мастерить они станут хорошим подспорьем в выполнении несложных работ (сверление, проделывание мебельных пазов) по дереву, пластику, ПВХ, металлу, фанере.

Подготовка к работе

Самодельный станок для дрели включает в себя каркас со станиной, механизм вертикального перемещения сверла, электрический привод. Сверла фиксируются патроном электродрели. Перед тем, как приступить к работе по изготовлению сверлильного устройства готовится эскиз самодельного станка, подбираются необходимые инструменты, крепежи.

В зависимости от выбранного материала могут понадобиться дисковые или циркулярные пилы, угловая шлифовальная машинка, сварочный инвертор, инструменты для столярных работ.

При разработке чертежа особое внимание уделяется размеру посадочного места электродрели и вылету сверла.

Для справки! Самой простой в изготовлении является конструкция из дерева. Она, конечно, не такая прочная, как из металла, но для производства пластин с печатными проводниками вполне подойдет.

Конструкция самодельного сверлильного приспособления, изготовленного из дерева

К основным конструктивным компонентам сверлильного станка относят:

• узел вращающегося инструмента с установленным на нем шпинделем с закрепленным патроном для сверла;
• электрический мотор;
• ременную передачу;
• стойку с прикрепленным вращающимся узлом;
• тяжелую опорную станину из металлического литья, к которой крепится стойка.

Для изготовления сверлильного устройства понадобятся уголки, профиль, лист металла или чугуна, патрон, стальной тросик, электрический двигатель, панель управления, крепежные болты с набором гаек. Для соединения металлических частей между собой — сварочный аппарат.

Конструкцию можно просто поставить на столешницу стола или закрепить при помощи болтов. На станке сверлят не только круглые отверстия, вспомогательное движение шпинделя помогает делать на нем и другие операции.

Схематическое изображение станка

Инструкция по созданию станка

Первым делом в домашних условиях приступают к изготовлению столешницы. Для прочного основания лучше использовать металл размером 300*700 миллиметров и профильные трубы 250*350 миллиметров, соединенные между собой сваркой. Сверху труб приваривают металлическую столешницу.

Для стойки станка удобно использовать уголки с ребром жесткости в 25 миллиметров. 2 уголка, сваренные между собой, образуют нужный квадрат. Швы уголков зачищают и приваривают к основанию под углом в 90 градусов.

Изготовление столешницы

Для поступательных движений подъемного механизма понадобится тридцати сантиметровый металлический профиль, который одевается на стойку. Его плавному ходу, скольжению по стойке не должны препятствовать сварочные швы.

Подъемный механизм должен плотно прилегать к стойке станка. Для избежания зазора используют подшипники скольжения, закрепленные на распорной планке. На подъемный механизм сваркой закрепляется болт, в уголке вырезается отверстие, в которое продевается крепежный стержень. Завершает конструкцию мощная пружина, выступающая амортизатором.

Теперь можно приступить к закреплению двигателя. Для его крепления необходимо сделать дополнительную платформу из профиля 60 миллиметров. Отрезав 30 миллиметров профиля, в нем прорезают в верхней и нижней части отверстия под трос, затем приваривают к подвижному механизму, закрепленному на стойке. Для накрутки троса, у основания стойки закрепляется ручка. Для ее изготовления можно использовать металлический прут с диаметром 15 миллиметров.

Регулировка высоты подъема и погружения сверла в рабочий материал осуществляется механизмом тормозного устройства от велосипеда. Для продевания тормозного тросика и его намотки в стойке просверливают сквозное отверстие, в которое продевается болт с двумя накрученными на него гайками. В пространство между ними вставляется трос.

Еще одна гайка фиксирует болт на стойке. Для верхнего натяжного фиксатора используют натяжную лапку размером 20*100 миллиметров с прорезью. Натяжение троса, проходящего внутри пружины, производят закручиванием верхней гайки.

Конструкция механизма подъема

Для крепления двигателя вырезают пластину, которая точно совпадает с подготовленным крепежным местом. Профильную трубу и пластину сваривают между собой под углом в 90 градусов. Дрель на пластину крепится болтами.

Между валом двигателя и патроном устанавливается переходная муфта, крепится патрон. К электрической части подключается переключатель направляющий вращение двигателя, кнопка запуска и остановки сверлильного станка.

По завершении этапов сборки все сварочные швы подлежат зачистке, узлы конструкции — смазке, металлические и деревянные детали — обезжириванию, грунтовке и окраске. Чтобы краска не попала на трос и резьбу, их обматывают малярным скотчем.

Варианты самодельных сверлильных станков

Вариантов самоделок много. Для их изготовления используют отслужившие свой век автомобильные рулевые рейки, подсоединенные к асинхронному двигателю от стиральной машины ремнем передачи, и даже старые микроскопы. Но самым эффективным являются самодельный станок, изготовленный из дрели.

Его можно изготовить из домкрата, служащего стойкой, приваренной к массивной пластине из стали, нескольких полос металла, швеллера. Вместо дрели допускается использовать шуруповерт. Приспособление простое в сборке и не требует больших денежных вложений. Для лучшей устойчивости его прикручивают к столешнице стола.

Станок с двигателем от стиральной машины

Изготовленный в домашних условиях сверлильный станок не будет уступать многим своим фабричным аналогам, а стоимость его будет намного ниже тех, что продаются в магазине.

Небольшой механический бур для воды своими руками | ЛС100

800-227-7515

5 л.с. Поворотный lonestardrils.com/wp-content/uploads/2019/11/ls100-200-swivel-300×266.jpg’ alt=’LS100 200 Swivel’ srcset=’https://www.lonestardrils.com/wp-content/uploads/2019/11/ls100-200-swivel-300×266.jpg 300 Вт, https://www.lonestardrils.com/wp-content/uploads/ 2019/11/ls100-200-swivel-1024×909.jpg 1024w, https://www.lonestardrils.com/wp-content/uploads/2019/11/ls100-200-swivel-200×178.jpg 200 Вт, https://www.lonestardrils.com/wp-content/uploads/2019/11/ls100-200-swivel-768×682.jpg 768 Вт, https://www. .lonestardrils.com/wp-content/uploads/2019/11/ls100-200-swivel.jpg 1070w’ />Вертлюг для тяжелых условий эксплуатации lonestardrils.com/wp-content/uploads/2019/11/ls100-200-winch-2-150×200.jpg 150 Вт, https ://www.lonestardrils.com/wp-content/uploads/2019/11/ls100-200-winch-2-1152×1536.jpg 1152w, https://www.lonestardrils.com/wp-content/uploads/2019/ 11/ls100-200-winch-2-1536×2048.jpg 1536w, https://www.lonestardrils.com/wp-content/uploads/2019/11/ls100-200-winch-2-scaled.jpg 1920w’ /> Прочная лебедка на 3500 фунтов/11/ls100-200-table-base-300×225.jpg’ alt=’LS100 200 Table Base’ srcset=’https://www.lonestardrils.com/wp-content/uploads/2019/11/ls100-200- table-base-300×225.jpg 300 Вт, https://www.lonestardrils.com/wp-content/uploads/2019/11/ls100-200-table-base-1024×768.jpg 1024 Вт, https://www.lonestardrils. com/wp-content/uploads/2019/11/ls100-200-table-base-200×150.jpg 200 Вт, https://www.lonestardrils.com/wp-content/uploads/2019/11/ls100-200-table -base-768×576.jpg 768 Вт, https://www.lonestardrils.com/wp-content/uploads/2019/11/ls100-200-table-base.jpg 1267w’ />Основа стола lonestardrils.com/wp-content/uploads/2019/11 /ls100-200-mud-pump-honda.jpg’ alt=’LS100 200 Буровой насос’ srcset=’https://www.lonestardrils.com/wp-content/uploads/2019/11/ls100-200-mud- pump-honda.jpg 1034 Вт, https://www.lonestardrils.com/wp-content/uploads/2019/11/ls100-200-mud-pump-honda-300×276.jpg 300 Вт, https://www.lonestardrils. com/wp-content/uploads/2019/11/ls100-200-mud-pump-honda-1024×941.jpg 1024w, https://www.lonestardrils.com/wp-content/uploads/2019/11/ls100-200-грязевой насос-honda-200×184.jpg 200 Вт, https://www.lonestardrils.com/wp-content/uploads/2019/11/ls100-200-грязевой насос-honda-768×706. jpg 768w’ />5.5HP Буровой насос

LS100 — это оригинальная небольшая буровая установка для водяных скважин своими руками. Он имеет экономичную цену и разработан специально для бурения скважин на воду в развивающихся странах. LS100 эффективно бурит 6-дюймовую скважину до 100 футов в песчаных и глинистых грунтах. Его сверхпрочная сварная стальная рама и прочная лебедка весом 3500 фунтов выдерживают сложные условия бурения, а удобная поворотная конструкция позволяет перемещать ротор для облегчения доступа к скважине. Надежная и простая в эксплуатации буровая установка LS100 доставила воду более чем в 50 стран. Полный комплект сверл легко помещается в 9Ящик размером 1 на 24 на 30 дюймов для удобной транспортировки.

• Глубина бурения: 100 футов (30,5 м)
• Диаметр скважины: 6 дюймов (15 см)
• Типы грунта: Песок и глина
• Области применения: Бурение скважин на воду

Видеоролики

Комплект поставки

• Буровой насос
• Роторная силовая установка с двигателем Honda мощностью 5,5 л.с.
• Три буровых шланга диаметром 2 дюйма (один 10-футовый всасывающий и два 10-футовых нагнетательного/байпасного)
• 100 футов бурильной трубы M50 диаметром 1,25 дюйма с бурильными замками с прямой резьбой
• 4- и 6-дюймовые ступенчатые долота
• 6- и 7-дюймовые развертки
• Лебедка на 3500 фунтов
• Ящик для инструментов и запасные части

Дополнительные компоненты

• Анкерный комплект
• Комплект колес

Один

Два

Глубина бурения

Диаметр скважины

Роторный

Mast Weight

Max Drilling Torque

Speed ​​

Mud Pump

Max Head

Max Flow

Discharge/Suction

Frame

Транспортировка

100 футов (30,5 м)

6 дюймов (15 см)

5,5 л. с. (4,1 кВт) Honda с редуктором 25:1

136 фунтов (62 кг)

190 фут-фунтов (225 N-M)

144 об/мин

Honda 5,5 л.с. (4,1 кВт)

100 футов (30,5 м)

165 галлон (624,6 л/м)

2 дюйма (5,08 см)

Сварная сталь повышенной прочности

Разрушение

© Little Beaver, Inc.

лучших сверл, которые вы можете купить для домашних проектов своими руками

лучших сверл, которые вы можете купить для домашних проектов своими руками Логотип InsiderСлово «Инсайдер». ОтзывыСлово Отзывы Значок аккаунтаЗначок в форме головы и плеч человека. Часто указывает на профиль пользователя. Значок аккаунтаЗначок в форме головы и плеч человека. Часто указывает на профиль пользователя. Вернуться к началу Белый круг с черной рамкой вокруг шеврона, направленного вверх. Это означает «нажмите здесь, чтобы вернуться к началу страницы». Наверх Значок «Сохранить статью» Значок «Закладка» Значок «Поделиться» Изогнутая стрелка, указывающая вправо.

Скачать приложение

Когда вы покупаете по нашим ссылкам, Insider может получать партнерскую комиссию. Учить больше.

Амазонка

• Аккумуляторная дрель — один из самых универсальных инструментов, которые вы можете держать дома. Среди прочего, он работает для бурения отверстий, закручивания шурупов и перемешивания раствора. Поэтому при поиске лучшей дрели мы рекомендуем выбрать самую универсальную дрель — беспроводную дрель Makita 18V Cordless 1/2-Inch Hammer Drill.

LoadingЧто-то загружается.

Спасибо за регистрацию!

Получайте доступ к своим любимым темам в персонализированной ленте, пока вы в пути.

Когда вам нужно сделать отверстие в стене или доске, у вас есть несколько вариантов. Вы можете выбрать метод грубой силы. Возьмите молоток и гвоздь и начинайте стучать. Конечно, с помощью этого метода вы не можете контролировать глубину отверстия или количество ударов молотком по большому пальцу.

Вместо этого мы предлагаем выбрать правильный инструмент для работы. Удивительно, как много работ выполняется быстрее, когда у вас в руках правильный инструмент. В этом случае подходящим инструментом является дрель. Вы будете впечатлены тем, как точно вы можете создавать отверстия разного размера для подвешивания картин или для ремонта мебели, и при этом ваши большие пальцы относительно безболезненны.

Дрели могут выполнять несколько других замечательных функций, включая перемешивание раствора или быстрое закручивание и втягивание шурупов, независимо от размера или типа головки шурупа. Если вы собираетесь выполнять работы своими руками, электродрель является обязательным инструментом.

Типы сверл

Вы найдете несколько различных типов сверл, доступных для покупки. Основное различие между дрелями заключается в проводных и беспроводных конструкциях.

• Аккумуляторные: Аккумуляторные дрели на сегодняшний день являются самым популярным типом дрели для домашнего использования. Они работают от аккумуляторной батареи, которая помещается в нижней части рукоятки дрели, что позволяет инструменту оставаться хорошо сбалансированным в руке. Емкость аккумулятора измеряется в вольтах, что также соответствует мощности сверла устройства. Аккумуляторные дрели позволяют вам работать где угодно, не беспокоясь о розетке питания, что, по словам Tools in Action, является обязательной функцией.
• Сетевой: Если у вас есть дрель, которая досталась вам от отца или дедушки, скорее всего, это была сетевая дрель, которая работала только при подключении к электрической розетке. Сетевые дрели оставались популярными на заре аккумуляторных дрелей, потому что беспроводные модели не имели уровня мощности, сравнимого с сетевой дрелью. Однако этот пробел значительно сократился с появлением новых аккумуляторных дрелей. С сетевой дрелью вам не нужно беспокоиться о разрядке батареи, что в наши дни является ее основным преимуществом перед аккумуляторной дрелью. По данным eBay, специальные дрели, такие как перфораторы или ударные дрели, попадают в категорию проводных.

Компания Lowe’s говорит, что вам также необходимо учитывать размер патрона в дрели. Каждое сверло может принять определенный максимальный диаметр хвостовика сверла. Хвостовик — это часть сверла, противоположная канавкам сверла. Доступны сверла, которые подходят для хвостовиков до 1/4, 3/8 или 1/2 дюйма.

Чаще всего используются размеры 3/8 и 1/2 дюйма. Потребительские отчеты говорят, что размер 1/4 дюйма, вероятно, не обеспечит желаемой мощности, поэтому старайтесь избегать сверла этого размера, кроме как для легких работ.

На что обращать внимание при выборе дрели

Выбирая электродрель, вы должны понимать все различные функции, которые эти инструменты предлагают помимо аккумуляторных и проводных. По данным Apartment Therapy, несмотря на то, что дрели имеют схожий дизайн и внешний вид, они определенно не созданы одинаковыми.

• Ампер: Основным методом измерения мощности сверления для сетевых дрелей является ампер. Для большинства домашних пользователей подойдет сетевая дрель на 6 или 8 ампер.
• Аккумулятор: В большинстве дрелей используется перезаряжаемый литий-ионный аккумулятор. Этих аккумуляторов хватит на сотни применений, и они обеспечивают достаточную мощность для работы дрели в течение нескольких часов непрерывного использования. В старых беспроводных дрелях может использоваться аккумуляторная технология NiCd.
• Патрон: Аккумуляторная дрель обычно имеет вращающуюся рукоятку, которая позволяет затягивать и ослаблять область дрели, удерживающую биты (называемую патроном). Ослабьте патрон, чтобы снять биту, и снова затяните его, чтобы закрепить биту перед ее использованием. Некоторым старым сетевым дрелям для ослабления и затягивания патрона требуется «ключ».
• Светильник: Некоторые дрели оснащены светодиодным фонариком рядом с патроном. По данным DIY Network, это отличная функция, позволяющая вам видеть, во что вы сверлите, работая в темноте.
• Переключатель реверса: Тумблер дрели переключает между прямым и обратным вращением бурильной головки.
• Скорость: Большинство электрических дрелей предлагают различные настройки скорости, которые измеряют число оборотов в минуту или число оборотов в минуту, которое может выполнять сверлильная головка. Более высокая скорость хорошо подходит для сверления отверстий, а более низкая скорость лучше подходит для завинчивания шурупов. Вы часто будете контролировать скорость с помощью тумблера.
• Триггер: Вы нажмете на курок дрели, чтобы начать вращение бурильной головки. Отпустите курок, чтобы остановить вращение.
• Вольт: Основным методом измерения мощности сверления аккумуляторной дрели является вольт. Сверло с более высоким номинальным напряжением обеспечит большую способность проникать в твердые материалы или быстро заворачивать винты. Большинство беспроводных дрелей для домашнего использования подходят для работы в диапазоне от 12 до 18 вольт, но вы можете приобрести дрели на 20–24 вольта, чтобы увеличить мощность.

Вот лучшие дрели, которые вы можете купить:

• Лучшая дрель в целом: Аккумуляторная дрель Makita 18 В 1/2 дюйма с перфоратором
• Лучшая компактная дрель: Bosch 12 В 3/8 дюйма
  2 8 7 Лучшая бюджетная дрель: Аккумуляторная дрель Black & Decker 12 В
• Лучшая дрель 20 В: Дрель Porter-Cable 20 В 1/2 дюйма
• Лучшая сетевая дрель: Аккумуляторная дрель Makita 1/2 дюйма

2 90

Лучший буровой комбинезон

Макита

Аккумуляторная дрель-шуруповерт Makita 18V 1/2 дюйма — отличный инструмент, который можно использовать дома для проектов «сделай сам», поскольку это отличная универсальная дрель.

Аккумуляторная дрель-шуруповерт Makita 18V с 1/2-дюймовым перфоратором проверяет множество коробок для отличной дрели. Он имеет беспроводную конструкцию, предлагает две максимальные скорости 600 или 1900 об / мин и обеспечивает максимальный крутящий момент до 480 дюймов / фунт по очень разумной цене.

Несмотря на то, что дрель Makita 18V тяжелая и большая, согласно обзору Popular Mechanics, она хорошо лежит в руке и имеет хороший баланс. Благодаря прорезиненной рукоятке его удобно держать и использовать для любого домашнего проекта.

Благодаря бесщеточному двигателю на этой перфораторной дрели Pro Tool Reviews говорит, что она будет работать более эффективно. 18-вольтовая батарея обеспечивает достаточную долговечность и мощность сверления, поэтому вы можете закончить работу без необходимости подзарядки.

Strategies Online сообщает, что светодиодные фонари, встроенные в дрель, позволяют освещать область, независимо от угла, под которым вы работаете.

Одному покупателю на Amazon нравится долгий срок службы этой дрели, даже при регулярном интенсивном использовании. Однако другой обозреватель Amazon сказал, что дрель Makita изо всех сил пыталась сверлить бетон с помощью молотка.

Достоинства: Отличная цена за 18-вольтовую дрель, сочетает в себе мощность и характеристики, дрель имеет хорошую прочность, прекрасно сбалансирована, учитывая ее большой размер и вес, включает светодиодную подсветку для работы в темных местах

Минусы: Функция молотка может работать не так, как должна, может потреблять большую мощность, чем 18 В

Лучшая компактная дрель

Бош

12-вольтовая дрель Bosch 3/8 дюйма небольшая и обеспечивает мощность сверления всего 12 В, но ее мощности достаточно для выполнения большинства основных работ по дому.

Несмотря на то, что дрель Bosch 12 В 3/8 дюйма кажется слишком маленькой для выполнения важных работ, не позволяйте ее внешнему виду одурачить вас. Эта компактная дрель способна выполнять самые простые работы по дому. Дрель обеспечивает крутящий момент 265 дюймов / фунт и имеет две настройки скорости: 350 и 1300 об / мин.

Аккумулятор помещается внутри рукоятки дрели, что придает ей компактность, которую вы ищете. Но даже с небольшой батареей он работает дольше, чем вы думаете, по словам одного обозревателя Amazon.

Эксперты одобряют и это упражнение. В обзорах Pro Tool говорится, что дрель Bosch 12V является хорошим дополнением к более крупной и мощной дрели, которая, возможно, у вас уже есть. Затем вы можете использовать легкую дрель на 12 В для работ, не требующих такой большой мощности. Wirecutter также рекомендует эту дрель для работы по дому.

Дрель Bosch 12 В 3/8 дюйма достаточно мала, чтобы хорошо работать в труднодоступных местах, что является отличной характеристикой. Он также имеет светодиодную подсветку, которая поможет вам видеть, что вы делаете в темных местах.

Что касается недостатков, то их немного. Один покупатель на Amazon говорит, что патрон не удерживает биту на месте должным образом, что иногда вызывает небольшое колебание.

Достоинства: Высокая мощность для выполнения простых домашних работ, компактный дизайн позволяет удобно использовать его в ограниченном пространстве, лучшее время автономной работы, чем вы ожидаете, легкая дрель, встроенный светодиодный фонарь помогает освещать рабочую зону

Минусы: Только 12 вольт не подойдет для более тяжелых работ, патрон может не плотно удерживать все биты в дрели

Лучшая бюджетная дрель

Блэк энд Декер

Редко можно найти электроинструмент по такой низкой цене, но аккумуляторная дрель Black & Decker 12V может выполнять простые работы по дому и экономить ваши деньги.

При такой низкой цене трудно спорить с производительностью аккумуляторной дрели Black & Decker 12V. Это, конечно, не идеальный электроинструмент для дома, но он справится с большинством простых работ, которые у вас могут быть, что делает его хорошим выбором для новичка.

The Spruce говорит, что эта дрель Black & Decker не будет обладать большой мощностью, поскольку ее крутящий момент ограничен 150 дюйм/фунтами, а максимальная скорость составляет 750 об/мин, но она может успешно справляться с основными задачами. Один покупатель Amazon соглашается, говоря, что эта дрель хорошо подходит для простых работ, но она не будет работать в тяжелых условиях.

В отличие от некоторых других недорогих электродрелей, эта модель Black & Decker оснащена 12-вольтовой батареей стандартного размера, которая помещается в основание дрели, что обеспечивает хороший баланс веса для тех, кто использует дрель, согласно Top 5. Критический обзор.

Обозреватель Amazon говорит, что легкая конструкция этой дрели B&D 12V — отличная функция для тех, кому приходится использовать дрель над головой для работы. Однако другой покупатель с Amazon говорит, что срок службы этой недорогой дрели невелик.

В конечном счете, именно низкая цена привлечет ваше внимание к этому электроинструменту. Со многими другими типами аккумуляторных дрелей вы заплатите больше за вторую перезаряжаемую батарею, чем за аккумуляторную дрель Black & Decker 12V, которая включает в себя аккумулятор и зарядное устройство в комплекте.

Достоинства: Чрезвычайно низкая цена для электродрели с аккумулятором и зарядным устройством, адекватно справляется с простыми работами по дому, легкая конструкция удобна для работы над головой, обеспечивает длительный срок службы аккумулятора

Минусы: Не справляется с тяжелыми работами с ограниченной мощностью, долговечность этого инструмента сомнительна, патрон может неплотно удерживать биты

Лучшая дрель на 20 вольт

Портер-Кейбл

При питании 20 вольт недорогая дрель Porter-Cable 20V 1/2-Inch может справиться практически с любой работой на дому.

Если ваш список дел превышает ваш бюджет, вам нужна мощная дрель по отличной цене. 20-вольтовая дрель, такая как Porter-Cable 20V 1/2-Inch Drill, справится с задачей. У него достаточно мощности для всех типов работ, но он достаточно мал, чтобы вам не казалось, что у вас слишком много инструментов для ваших нужд.

Несмотря на то, что эта дрель обеспечивает номинальную мощность сверления 20 вольт, она весит меньше, чем вы думаете, что делает ее удобной в использовании, согласно обзору Tool Guyd. Обзоры Pro Tools соглашаются, говоря, что эта дрель считается компактной моделью, что не характерно для дрели на 20 В.

Одному покупателю с Amazon нравится способность этой дрели Porter-Cable обеспечивать достаточную мощность, несмотря на то, что это легкая модель.

Компания Ratingle высоко оценивает конструкцию этой мощной дрели Porter-Cable, в том числе резиновые защитные кожухи вокруг инструмента, которые защищают его от ударов при работе в труднодоступных местах.

Дрель Porter-Cable 20V 1/2-Inch предлагает две настройки максимальной скорости: 400 или 1600 об/мин. В комплект входят две перезаряжаемые батареи, что делает его выгодным.

Это сверло размером 1/2 дюйма, что означает, что оно может работать с хвостовиком любого диаметра до 1/2 дюйма. Тем не менее, один обозреватель Amazon говорит, что патрон дрели недостаточно плотно удерживает сверла для тяжелых работ.

Плюсы: Хороший уровень производительности при питании 20 В, прочная конструкция с резиновыми защитными кожухами, меньший размер и вес меньше, чем у большинства 20-вольтовых дрелей, патрон размером 1/2 дюйма, разумная цена по сравнению с другими дрелями на 20 В

Минусы: Большинство 20-вольтовых дрелей имеют более высокую максимальную скорость вращения, патрон может удерживать биты не так плотно, как необходимо

Лучшая сетевая дрель

Макита

Если вам не нужна портативность аккумуляторной дрели, вам понравится универсальность и мощность сетевой дрели Makita 1/2 дюйма.

Несмотря на то, что беспроводные дрели сейчас невероятно популярны, некоторым людям беспроводные устройства не нужны. Если вы в основном работаете в своей мастерской, сетевая дрель прекрасно подойдет для ваших нужд. Нам нравится мощная 1/2-дюймовая сетевая дрель Makita.

В обзоре Power Drill Central говорится, что 1/2-дюймовая сетевая дрель Makita (DS4011) является одной из лучших дрелей для смешивания раствора для гипсокартона, а также раствора и раствора для укладки плитки, которые вы можете приобрести. Один покупатель Amazon соглашается, что эта дрель Makita — отличный выбор как для смешивания, так и для сверления отверстий.

Мастер электродрели говорит, что регулируемая D-образная рукоятка на задней стороне дрели Makita обеспечивает хороший уровень комфорта, который не могут обеспечить аккумуляторные дрели.

Обозреватель Amazon говорит, что эта сетевая дрель Makita работает тихо, обеспечивая при этом превосходную мощность. Тем не менее, обзор Versus был разочарован максимальной скоростью сверления, которую предлагает эта сетевая дрель Makita при 600 об/мин.

Плюсы: Сетевая дрель с регулируемой D-образной рукояткой, удобна в использовании, особенно хороша для смешивания раствора или цементного раствора, работает тише, чем многие дрели, имеет размер патрона 1/2 дюйма, мощная дрель для сверления отверстий

Минусы: Использование шнура ограничивает портативность дрели, максимальная скорость вращения всего 600 об/мин, высокая цена

Ознакомьтесь с другими нашими руководствами по покупке инструментов

Измерение длины. Flickr/Личные творения

Лучшие рулетки, которые вы можете купить

Ни один набор инструментов не будет полным без отличной рулетки. От работы профессионального подрядчика до ремонта дома своими руками бесчисленное множество проектов требуют точных измерений. Самомаркирующаяся измерительная лента QuickDraw DIY — наш лучший выбор, поскольку ее инновационный встроенный карандаш позволяет отмечать то же самое место, которое вы измеряли.

Вам также следует рассмотреть 25-футовую рулетку Stanley PowerLock, 100-футовую измерительную рулетку WorkPro из стекловолокна, лазерную рулетку General Tools LTM1 2-в-1 и цифровую измерительную рулетку eTape16.

______________________________________________________________

 Наилучшие базовые наборы инструментов для домашних проектов своими руками

С помощью хорошего набора инструментов вы можете починить погнутый шкаф, повесить полку или рамку для картины, настроить велосипед или починить протекающую трубу под раковиной. . Набор инструментов Stanley из 65 предметов — наш лучший выбор, потому что в него входит множество инструментов, которые вы будете использовать все время, в нем есть только те инструменты, которые вам нужны, и каждый предмет хорошо сделан.

Вам также следует рассмотреть набор инструментов WorkPro Kitchen Drawer из 100 предметов, многофункциональный набор инструментов OUTAD из 100 предметов, Cartman General Household 39-Набор инструментов для ремонта дома и набор инструментов для домашнего ремонта AmazonBasics из 65 предметов.

______________________________________________________________

Лучшие лестницы, которые вы можете купить для работы по дому

От покраски детской до замены лампочки или подвески праздничных огней — повседневная жизнь часто требует лестницы. Маленькая гигантская 22-футовая многофункциональная лестница — наш лучший выбор, поскольку ее можно безопасно использовать на высоте, в конфигурации стремянки и даже на лестнице. Мы также включили стремянки и прочные лестницы для наружного использования.

Вам также следует рассмотреть лестницу из стекловолокна Louisville Ladder FS1508, складную трехступенчатую стремянку Rubbermaid RM-3W, телескопическую удлинительную лестницу Ohuhu EN131 и многоцелевую алюминиевую складную лестницу Lifewit.

______________________________________________________________

Лучшие удлинители, которые вы можете купить

От временного использования, например, подвесных светильников во время праздников или питания инструментов для проекта по ремонту дома, до более постоянных применений, таких как подключение торшера к розетке, спрятанной за диваном, удлинители незаменимы в современной жизни. Удлинитель Coleman калибра 16 – наш лучший выбор, потому что он прочный, гибкий и подходит практически для любого применения в доме и вокруг него.

Вам также следует рассмотреть удлинитель AmazonBasics Vinyl Outdoor, удлинитель HOLSEM Power Strip, удлинитель Watt’s Wire калибра 14 и удлинитель Aurum Cables.

____________________________________________________________

Лучшие молотки, которые вы можете купить

Конечно, молотки имеют довольно простую конструкцию, но это не значит, что все молотки одинаковы. Усовершенствованная антивибрационная рукоятка молота Stanley FatMax Xtreme Hammer весом 20 унций прекрасно подходит для выполнения любых работ по дому, не нагружая запястья и предплечья.

Вам также следует рассмотреть молоток Vaughan & Bushnell с мягким бойком на 12 унций, титановый молоток с фрезерованным бойком Stiletto TiBone на 15 унций, большой синий каркасный молоток Estwing на 25 унций и молоток Tekton с оболочкой из стекловолокна.

____________________________________________________________

Кайл Шурман

Внештатный писатель

Кайл уже 20 лет работает писателем-фрилансером, специализируясь в основном на потребительских товарах. Он написал обзоры продуктов, обзоры и статьи с практическими рекомендациями, основанные на тысячах практических испытаний продуктов.

ПодробнееПодробнее

Функции Руководства по выбору инсайдеров Инструменты

Подробнее. ..

Буровая установка — производство Deep Rock

Как видно на Южном Фермерская выставка в среду, 3 февраля ^-го — в пятницу, 5-го ^-го в Роли, Северная Каролина.

Hydra-Drill Загрузка

HD55-505-77-707 Инструкция по сборке БК
HD55-505-77-707 Инструкция по сборке FT
Инструкции по сборке Hydra-Drill 1
Инструкции по сборке Hydra-Drill 2 Инструкции по сборке Hydra-Drill 3
Инструкции по сборке Hydra-Drill 4
М50ФТБК

DeepRock Гидра-дрель для Самодельные приложения

Пожизненный запас бесплатной воды

Зачем бурить скважину?

Большая часть пресных подземных вод в мире находится в верхних 200 футов, а средняя глубина всех грунтовых вод в США составляет менее 100 футов. ноги! Вы можете пробурить собственную скважину и получить доступ ко всем источникам воды, какие только сможете необходимость.

Многие горожане сейчас бурят дома скважины на воду как отличную альтернативу на химическую дегустацию муниципальной воды. Качество колодезной воды просто непревзойденное. В условиях стремительного роста цен на воду в городе бурение скважин представляет собой экономичную альтернативу. В большинстве районов вам больше не нужно беспокоиться об ограничении воды в городе в разы засухи — когда вам больше всего нужна вода. Имея собственный колодец, вы уверены в обильный запас воды для использования в вашем доме или саду.

Во многих районах страны домашняя скважина с водой нередко стоит 8000 долларов. или выше, если бурит коммерческий бурильщик. Благодаря Hydra-Drill есть простой и экономичный способ пробурить скважину на воду. Большинство наших клиентов имели отсутствие опыта бурения скважин до покупки Hydra-Drill. Кроме того, Hydra-Drill небольшой и портативный, и его можно использовать в больших коммерческих помещениях. буровым установкам было бы трудно добраться, не нанеся ущерба вашему ландшафту.

Hydra-Drill окупает себя!

Даже с сегодняшними высокими тарифами на электроэнергию вы можете прокачать примерно 1000 галлонов из вашей скважины всего за 10 центов. Кроме того, Hydra-Drill может выкопать несколько колодцев и сэкономить деньги для вас, вашей семьи и соседей. Это не потребуется много времени, чтобы заплатить за Hydra-Drill деньги, которые вы можете сэкономить на счете за воду.

Когда вы покупаете напрямую у Deeprock, вы получаете все персональное внимание, обслуживание и советы, которые вы хотите — абсолютно бесплатно. Покупая напрямую, вы экономите 30% и более чем то, что вы заплатили бы, если бы мы продавали Hydra-Drill через магазины или дилеров. Когда вы заказываете Hydra-Drill, можете быть уверены, что имеете дело с людьми, которые верят в ведение бизнеса со всеми, как если бы они были их соседями по родному городу.

С 1962 года мы помогаем людям из всех 50 штатов и всего мира получить воду, в которой они нуждались, по минимально возможной цене. В DeepRock мы всегда готовы чтобы помочь вам с вашими вопросами и потребностями в бурении.

 Не стесняйтесь писать, писать по электронной почте или позвоните нам по бесплатному телефону с вашими вопросами! 1-855-457-4469

Агустин Пино (слева), торговый представитель DeepRock в Эквадоре, с HD2001

В буровых установках DeepRock Hydra-Drill используются только качественные компоненты, такие как этот двигатель Honda и усиленный вертлюг на модели HD77.
