.., К4 типа СМ7.011.04. На соединительном шнуре установлена вилка В на ток 6А и напряжение 220В.
Лепаев Д.А. Справочник слесаря по ремонту бытовых электроприборов и машин. — Изд. 4-е, испр. и доп. — М.:Легпромбытиздат, 1986. — 264 с., ил.устройство и ремонт [Справочное пособие]
Бытовые автоматические стиральные машины типа СМА предназначены для стирки белья по заданной программе. Стирка, замачивание и полоскание осуществляются механическим перемешиванием белья, помещенного в перфорированный барабан, в стиральном растворе. Отжим белья производится центрифугированием в том же барабане.
Автоматические стиральные машины принципиально отличаются от выпускавшихся ранее машин как по конструкции, так и по сложности электросхем; в них широко используются элементы автоматики, никогда ранее не применявшиеся в бытовых стиральных машинах.
Процессы стирки в этих машинах полностью автоматизированы, залив и слив воды для всех операций, ввод моющих средств, замочка, стирка с нагревом воды с бельем в баке стиральной машины до заданной температуры, полоскание и отжим. Разнообразный набор программ позволяет стирать белье разной загрязненности, прочности и химического состава материала, не снижая степени износа.
Для автоматического управления процессами стирки с учетом физико-химических и механических свойств материалов в автоматических стиральных машинах установлен целый ряд приборов контроля и регулирования процессов стирки, осуществляющих взаимодействие органов машин в определенной, заранее заданной, последовательности во времени: командоаппарат, датчик реле уровня стирального раствора в баке, датчики-реле температуры стирального раствора и другие приборы автоматики.
Стирка осуществляется в барабане стирального бака с помощью исполнительных органов: электромагнитного клапана, электродвигателя привода барабана, электронасоса, электронагревателя.
Стиральная машина «Вятка-автомат-12» (рис. 7.20-7.22). Корпус 38 выполнен листовой стали и состоит из штампованных деталей, соединенных между собой сваркой. Сверху корпус закрывается крышкой 40, которая крепится самонарезающими винтами. Внутри корпуса установлен бак 25 с закрепленным на нем двухскоростным электродвигателем 17, предназначенным для вращения перфорированного барабана. Бак подвешен на двух цилиндрических пружинах 1, которые крепятся к упорам 3 корпуса. К нижней части бака с двух сторон приварены металлические пластины 24, взаимодействующие с фрикционными башмаками рессор 21, закрепленных на корпусе. Эта система вместе с противовесами 30, установленными на баке, служит для уменьшения вибрации машины.
Нагрев и контроль температуры моющего раствора осуществляются соответственно при помощи нагревателя 15 и датчиков-реле температуры 13.
Выход пара из бака происходит через патрубок 7. Белье загружают в перфорированный барабан через люк 35. Стирка производится по заданной программе в зависимости от вида и степени загрязненности ткани. Нужную программу набирают ручкой командоаппарата 29. Барабан установлен внутри бака и вращается в подшипниковом узле, расположенном в крестовине 10. Вращение барабану передается от электродвигателя через шкивы 11 и 16 и клиновой ремень 12. Барабан имеет три ребра, служащих для лучшего перемешивания белья в процессе стирки.
Сзади машины в верхней части корпуса расположены: блок подключения к водопроводной сети, который состоит из двух электромагнитных клапанов 5 и 6, соединенных шлангами 1 с дозатором 2; реле уровня жидкости 27, соединенное с нижней частью шлангом 26; помехоподавляющий фильтр 28 с соединительным шнуром для подключения машины к электросети.
Дозатор 2 служит для ввода в бак моющих средств и средств для специальной обработки белья во время заполнения бака водой через электромагнитные клапаны.
В верхней части на лицевой стороне корпуса расположена пластмассовая панель 31, на которую выведены: ручка 33, выключатель 34 для включения экономичного режима стирки, индикатор 32, сигнализирующий о работе машины, ручка бункера дозатора 39. На панели нанесены надписи с номерами и наименованиями программ. Перечень программ обработки белья приведен в табл. 7.5.
В нижней части машины установлены: электронасос 22 для откачки отработанного моющего раствора; съемный фильтр 23 с крышкой 36, расположенной на передней стенке корпуса; конденсаторы 14 и 19; реле напряжения 20. Машина снабжена съемными наливными шлангами 8 и 9 для подвода горячей и холодной воды, сливным шлангом 18, ванночкой для слива остатка жидкости и кронштейном для укладки соединительного шнура.
Для устойчивости положения машины на полу служат ножки 37, регулируемые по высоте.
Доступ к сборочным единицам и деталям машины в процессе обслуживания и ремонта обеспечивается съемными верхней крышкой и задней панелью.
Электрическая схема машины «Вятка-автомат-12» показана на рис. 7.23.
Рис. 7.20. Конструкция стиральной машины «Вятка-автомат-12»:
а — вид со стороны задней стенки; б — вид со стороны загрузочного люка: 1 — пружина; 2 — дозатор; 3 — упор; 4 — шланг; 5, 6 — электромагнитные клапаны; 7 — патрубок; 8, 9 — наливные шланги; 10 — крестовина; 11, 16 — шкивы; 12 —ремень; 13 — датчик-реле температуры; 14, 19 — конденсаторы; 15 — трубчатый нагреватель; 17 — электродвигатель; 18 — сливной шланг; 20 — реле; 21 — рессора; 22 — электронасос; 23 — фильтр; 24 — пластина; 25 — бак; 26 — шланг; 27 — реле уровня; 28 — помехоподавляющий фильтр; 29 — командоаппарат; 30 — противовес; 31 — панель; 32 — индикатор; 33 — ручка; 34 — выключатель; 35 — люк; 36 — крышка фильтра; 37 — ножка; 38 — корпус; 39 — ручка бункера дозатора; 40 — крышка
Рис.
7.21. Конструкция корпуса стиральной машины «Вятка-автомат-12»:
1, 25 — винты; 2, 8 — шайбы; 3 — основание; 4 — выключатель; 5 — кулачок; 6 — диск программ; 7, 15 — ручки; 9, 20 — гайки; 10, 11, 12, 17 — облицовки; 13 — индикатор; 14 — пластина; 16 — панель; 18 — стенка; 19 — ножка; 21 — корпус; 22 — задняя панель; 23 — упор; 24 — крышка
Рис. 7.22. Конструкция бака стиральной машины «Вятка-автомат-12»:
1, 23 — манжеты; 2, 37, 40, 57 — гайки; 3, 9, 11, 15, 36, 49, 55, 56 — шайбы; 4, 10, 16, 38, 53 — винты; 5 — опора; 6, 54 — пружины; 7, 29, 51 — патрубки; 8, 28 — зажимы; 12, 31 — противовесы; 13 — окно; 14, 35, 48 — болты; 17 — собачка; 18 — ось; 19 — стопор; 20 — рычаг; 21 — бак; 22 — барабан; 24, 25, 30 — хомуты; 26, 58 — фланцы; 27, 39 — прокладки; 32, 33 — башмаки; 34 — рессора; 41, 45 — подшипники; 42, 47 — шкивы; 43 — пружинный штифт; 44 — крестовина; 46 — стопорное кольцо; 50 — ремень; 52 — шарнир
Рис.
7.23. Электрическая схема стиральных машин «Вятка-автомат-12» и «Вятка-автомат-12-01»:
С1 — конденсатор емкостью 12 мкФ; С2 — конденсатор емкостью 16 мкФ; EV1, EV2, EV3 — трехсекционный клапан типа КЭН-3; EV4 — односекционный клапан типа КЭН-1; К — реле РНК-1УЗ; МС, ML — электродвигатель 4 АУТ 80 В2/1Б; MRS — электродвигатель ЭНСМ-1Б; Р — реле уровня РУ-ЗСМ; R — нагреватель типа НСМА; R4 — резистор сопротивлением 5,1 кОм; S — командоаппарат типа КСМА; SL — индикатор ИМС-33; ТН1 — датчик-реле температуры ДРТ-А-40; ТН2 — датчик-реле температуры ДРТ-Б-60; ТНЗ — датчик-реле температуры ДРТ-Б-90; Э1, Э2 — фильтры помехоподавляющие ФП-1; 1Е — выключатель; 1Р — микровыключатель; 1-14, В, Т — контакты командоаппарата S; МТ — электродвигатель командоаппарата S
Стиральная машина «Вятка-автомат-12-01» работает только от сети холодного водоснабжения.
Электромагнитный клапан 6 (см. рис. 7.20) и наливной шланг 8 в машине отсутствуют. Электрическая схема машины такая же, что приведенная на рис. 7.23.
Конструктивно эта и предыдущая машины выполнены так, что после снятия верхней крышки и задней панели обеспечивается удобный доступ к элементам конструкции и приборам машины.
Командоаппарат. Состоит из набора кулачков, приводимых во вращение синхронным электродвигателем (рис. 7.24).
Рис. 7.24. Конструкция командоаппарата:
1 — пластина; 2 — кулачковый блок; 3 — привод; 4 — колодка зажимов; 5 — ручка переключателя
Количество кулачков зависит от числа программ стиральной машины. Командоаппарат предназначен для выполнения двух полных циклов. Циклы разделены двумя остановами (для стирки плотных и тонких материалов).
Внутри этих основных циклов можно выбирать определенное число программ, которое изменяется для каждой модели машины.
Командоаппарат имеет дополнительную функцию: добавление воды до II уровня. Во время бережного режима стирки входит в действие гидростоп, который служит для поддержания тонкого белья в колеблющейся чистой воде. При отсутствии этой операции белье (особенно синтетическое), оставаясь на некоторое время без воды, может покрыться складками и его трудно будет отгладить.
Датчик-реле уровня РУ-ЗСМ (рис. 7.25) служит для контроля заданного уровня залива воды в бак стиральной машины. Датчик-реле уровня настраивают на срабатывание при давлении, Па: 1765 — при повышении уровня воды; 588 — при понижении уровня воды. Рабочий диапазон при повышении уровня от 755 до 2450 Па, зона нечувствительности не менее 490 Па. Электрическая нагрузка на контакты переключающего устройства реле уровня не более 16 А при напряжении не более 250 В переменного тока и коэффициенте мощности не менее 0,8.
Все основные детали датчика-реле закреплены на корпусе 2. Между корпусом и крышкой 5 зажата мембрана 4, служащая чувствительным элементом и разделяющая реле уровня на две полости: одну герметичную, соединенную через штуцер 3 с контролируемым уровнем жидкости, и вторую, где размещены переключатели. С мембраной соединен жесткий центр 6 с толкателями, которые через упоры 7 передают усилие на поводки переключающих пружинных пластин и на пружины 9 настройки. Вторым концом пружины настройки упираются в винты 8 настройки. Мгновенный переброс контактов осуществляется за счет опрокидывающих пружин.
Неподвижные контакты крепятся к корпусу 2 заклепками 1. Регулировка срабатывания и зоны нечувствительности, а также зазоров между контактами осуществляется специальными винтами. Настройка на необходимые уровни срабатывания производится за счет изменения степени сжатия пружины настройки винтами 8.
В реле уровня на переключающих пластинах встроен дополнительный защитный контакт. Крышка 5 мембраны 4 крепится к корпусу 2 завальцовкой краев крышки на буртик корпуса. Для исключения влияния пульсации контролируемого уровня на срабатывание в штуцере 3 имеется калиброванное отверстие для дросселирования давления воздуха.
Принцип действия реле уровня — преобразование давления, создаваемого столбом жидкости и действующего на мембрану, перемещение подвижных контактов и переключение контактных устройств реле уровня. При повышении давления и достижении верхнего заданного значения уровня мембрана 4 через толкатели переключает контакты. При понижении давления на величину зоны нечувствительности происходит обратное переключение контактов.
При коммутации токов до 16 А и напряжении 220 В возможно сваривание контактов в момент слива воды. В этом случае для предотвращения перегорания ТЭНа в реле уровня встроен дополнительный контакт, коммутирующий ток в 0,1 А при напряжении 220 В и надежно замыкающийся при сливе воды из бака ниже заданной точки по уровню.
Через защитный контакт включается цепь питания электрического вентиля на открытие аварийной подачи воды в бак стиральной машины, что предохраняет ТЭН от перегорания, а в случае повышения температуры воды в баке до 60 °C и выше цепь питания ТЭНа обесточивается с помощью реле защиты по температуре.
Рис. 7.25. Конструкция датчика-реле уровня РУ-ЗСМ:
1 — заклепка; 2 — корпус; 3 — штуцер; 4 — мембрана; 5 — крышка; 6 — центр; 7 — упор; 8 — регулирующий винт; 9 — пружина
Трубчатый электронагреватель (ТЭН) представляет собой металлический цилиндр длиной 260 мм и диаметром 92 мм. С торцов цилиндр закрыт крышками, плотность прилегания которых обеспечивается тремя шпильками с гайками.
На одной из крышек в ее середине имеется овальная прорезь, через которую проходят выводы электронагревателя.
Внутри цилиндра расположен трубчатый электронагреватель (рис. 7.26), представляющий собой изогнутую металлическую трубку 4, внутри которой в силикатном заполнителе заключена нагревательная спираль.
Рис. 7.26. Конструкция трубчатого электронагревателя (ТЭНа):
1, 3 — выводы; 2 — гайка крепления электронагревателя; 4 — трубка электронагревателя
Датчики-реле температуры. В стиральной машине применены три датчика-реле температуры ДРТ-А и ДРТ-Б (на температуру 40, 60 и 90 °C). Номинальное напряжение датчиков 220 В, размеры 41 х 37,6 мм. Масса реле не более 50 г.
Изменение температуры контролируемой жидкости приводит к изменению прогиба чувствительного элемента. При нагревании контрольной жидкости прогиб чувствительного элемента (диска) 12 (рис. 7.27) уменьшается, а при достижении температуры срабатывания реле температуры выщелкивает диск, нажимает через втулку-толкатель 13 на пружину 15 и размыкает контакты реле.
При дальнейшем нагревании диска при разомкнутых контактах увеличивается его прогиб. Контактная пружина выгибается. Перегрузка рассчитана до температуры 110 °C. При охлаждении прогиб диска уменьшается (при разомкнутых контактах) и при достижении температуры срабатывания выщелкивает и освобождает контактную пружину. Контакты замыкаются. При последующем охлаждении при замкнутых контактах прогиб диска увеличивается. Перегрузка при охлаждении рассчитана до температуры 60 °C. Герметизация реле достигается заливкой эпоксидным клеем Д-9.
Рис. 7.27. Конструкция датчика-реле температуры ДРТ-Б:
1 — корпус; 2 — крышка; 3 — основание; 4, 5 — контактные выводы; 6 — специальный винт; 7 — пружина смещения; 8 — втулка; 9 — сферический контакт; 10 — контактная шайба; 11 — пружина; 12 — диск; 13 — втулка-толкатель; 14 — шток; 15 — контактная пружина; 16 — шильдик
Электромагнитные клапаны применяются двух типов: одинарные и тройные.
Клапаны рассчитаны на номинальное напряжение 220 В, их пропускная способность воды 10 л/мин минимальное рабочее давление 49 кПа, максимально рабочее давление 784 кПа. Электромагнитные клапаны прерывают подачу холодной и горячей воды на выходе машины в необходимый момент времени. При прохождении тока по катушке 5 (рис. 7.28) сердечник 2 втягивается в катушку, освобождая трубу для подачи потока воды. Количество пропускаемой клапаном воды зафиксировано за единицу времени, поэтому ее дозировка в стиральной машине зависит от времени работы машины.
Рис. 7.28. Конструкция электромагнитного клапана:
1,9 — манжеты; 2 — сердечник; 3 — пружина; 4 — конец пружины; 5 — катушка; 6 — корпус; 7 — мембрана; 8 — седло клапана; 10 — опора; 11 — фильтр; 12 — контактная пружина
Возможные неисправности стиральной машины «Вятка-автомат-12-01» и способы их устранения приведены в табл.
7.6.
Таблица 7.6. Возможные неисправности машины «Вятка-автомат-12-01» и способы их устранения
Неисправность ∙ Причина ∙ Способ устранения
— При включении горит индикатор, машина не работает
∙ Не закрыт люк
Закрыть люк
∙ Неисправен индикатор
Заменить индикатор
∙ Обрыв соединительного шнура
Устранить обрыв или заменить шнур
∙ Неисправен помехоподавляющий фильтр
Заменить помехоподавляющий фильтр
∙ Неисправен микровыключатоль
Заменить микровыключатель
∙ Незамкнуты контакты 13-Т или 14-Т командоаппарата
Заменить командоаппарат
— Не работает электродвигатель привода барабана
∙ Обрыв в соединительной цепи
Устранить обрыв
∙ Вышел из строя электродвигатель
Заменить электродвигатель
∙ Неисправен командоаппарат
Заменить командоаппарат
∙ Неисправен датчик-реле температуры Th2
Заменить датчик-реле температуры ТН1
— При включении электродвигатель гудит, но барабан не вращается
∙ Неисправен электродвигатель
Заменить электродвигатель
∙ Пробой конденсатора С1 или С2
Заменить неисправный конденсатор
∙ Неисправно реле К
Заменить реле К
— Электродвигатель привода барабана работает без реверсирования
∙ Обрыв в соединительной цепи
Заменить командоаппарат
∙ Неисправен командоаппарат
Отрегулировать натяжение ремня или при необходимости заменить ремень
— Электродвигатель работает, барабан не вращается
∙ Ослабло натяжение ремня
Отрегулировать натяжение ремня или при необходимости заменить ремень
— Не выдерживается температурный режим стирки
∙ Неисправен датчик-реле температуры
Заменить датчик-реле температуры
∙ Перегорел нагреватель
Заменить нагреватель
∙ Неисправен командоаппарат
Заменить командоаппарат
— Вода подается в бак выше допустимого уровня
∙ Неисправно реле уровня
Заменить реле уровня
∙ Засорилось отверстие штуцера реле уровня
Прочистить отверстие
∙ Неисправен командоаппарат
Заменить командоаппарат
— Вода не откачивается из бака
∙ Засорился фильтр насоса
Прочистить фильтр
∙ Засорился насос
Прочистить насос
∙ Вышел из строя электродвигатель насоса
Заменить электродвигатель
∙ Неисправен командоаппарат
Заменить командоаппарат
— Командоаппарат останавливается на одном из импульсов
∙ Неисправен датчик-реле температуры ТН1
Заменить датчик-реле температуры ТН1
∙ Неисправен командоаппарат
Заменить командоаппарат
— Сильный шум и вибрация при вращении барабана
∙ Неисправно реле К
Заменить реле К
∙ Ослабло крепление противовесов
Подтянуть гайки крепления противовесов
∙ Износились башмаки рессоры
Заменить башмаки
— Утечка воды
∙ Нарушена герметичность резиновых деталей
Заменить соответствующую деталь
Стиральная машина «Эврика-автомат» типа СМА-3 является одной из модификаций машин этого типа и по техническим характеристикам имеет небольшие различия с машиной «Эврика-автомат» (СМА-3Б).
Стирка белья в машине (в зависимости от его вида) занимает от 50 до 160 мин.
Остаточная влажность белья после окончательного отжима составляет 115 %. Это означает, что каждый килограмм сухого белья после стирки и отжима весит 2,15 кг.
Остаточная влажность определяется по формуле:
В = (m — m1)/m1 x 100 %,
где m — масса отжатого белья, кг;
m1 — масса сухого белья, кг.
По степени защиты от поражения электрическим током машина относится к приборам класса 1 ГОСТ 14087, т. е. ее электрооборудование имеет только рабочую изоляцию, а сетевой шнур — вилку с заземляющим контактом.
По степени защиты от влаги машина имеет каплезащитное исполнение.
Электрическая схема стиральной машины «Эврика-автомат» приведена на рис. 7.29. Основные технические характеристики стиральной машины «Эврика-автомат» приведены ниже.
Основные технические характеристики стиральной машины «Эврика-автомат» типа СМА-3
Потребляемая мощность, Вт… 2000
Приборы управления… командоаппарат
Электродвигатель … ДАСМ-2У4
Полный объем стирального бака, л… 50
Количество стирального раствора, л… 15
Частота вращения стирального барабана, мин-1… 56
Частота вращения центрифуги, мин-1… 380
Насос, производительность, л/мин… 25
Габаритные размеры, мм… 600x415x615
Масса, кг … 80
Рис. 7.29. Электрическая схема стиральной машины «Эврика-автомат» типа СМА-3:
В1 — выключатель конечный; ДТ — датчик температуры TF1; ДУ — датчик уровня жидкости; КЭН1, КЭН2 — клапан магнитный; М1 — электродвигатель командоаппарата PG-0500; М2 — электродвигатель привода барабана ДАСМ-2-У4; М3 — электродвигатель-насос ЭНСМ-1У4; ЭН — электронагреватель трубчатый ТЭН-60-4-1,3; КА — командоаппарат типа 680.
12S; ДЗ — датчик времени с механизмом реверса; ЭН — трубчатый электронагреватель; НП — накопитель программ; ПП — переключатель программ; ПЭ — переключатель электронный SV 1,2
16001C
2.5 Стиральная машина СМА-4ФБ «Вятка-автомат-12»
Машина работает от сети холодного и горячего водоснабжения, предназначена для стирки, полоскания и отжима изделий из всех видов тканей с применением малопенящихся синтетических моющих средств. Она имеет фронтальную загрузку белья с 12 программами (6 для плотных тканей и 6 для тонких тканей).
Машина обеспечивает выбор режимов стирки набором определенной программы. Программы набирают ручкой управления командоаппарата и специальными выключателями, расположенными на передней панели корпуса машины. Машина защищена от перелива воды и оборудована гидравлическим фильтром, обеспечивающим задержку инородных тел.
Рисунок 2.6 СМА-4ФБ «Вятка-автомат-12» ГОСТ 8051-83
Регулирование программы и температуры моющих растворов при стирке, полоскании и отжиме изделий производится автоматически. Вручную только загружают изделия и моющие средства, набирают необходимую программу, отключают машину и выгружают чистое белье.
Командоаппарат состоит из набора кулачков, вращающихся от синхронного микроэлектродвигателя.
Количество кулачков зависит от числа программ стиральной машины. Командоаппарат предназначен для выполнения двух полных циклов. Циклы разделены между собой двумя остановами. Внутри этих основных циклов можно выбирать определенное число программ, которое изменяется для каждой модели машины.
Датчик-реле уровня РУ-3СМ служит для контроля заданного уровня залива воды в бак стиральной машины. Датчик-реле уровня настраивают на срабатывание при давлении, Па:
1765 – при повышении уровня воды;
588 – при понижении уровня воды.
Принцип действия реле уровня основан на преобразовании давления, создаваемого столбом жидкости и действующего на мембрану, в перемещение подвижных контактов и переключение контактных устройств реле уровня. При повышении давления и достижения верхнего заданного значения уровня мембрана через толкатель переключает контакты. При понижении давления на величину зоны чувствительности происходит обратное переключение контактов.
Датчик-реле температуры. В стиральной машине применены три датчика-реле температуры ДРТ-А или ДРТ-Б (на температуру 40, 60, 90 С). Номинальное напряжение датчиков 220 В.
Измерение температуры контролируемой жидкости приводит к изменению прогиба чувствительного элемента. При нагревании контрольной жидкости прогиб чувствительного элемента уменьшается, а при достижении температуры срабатывания реле температуры выщелкивает диск, нажимает через втулку-толкатель на пружину и размыкает контакты реле.
Электромагнитные клапаны применяются двух типов: одинарные и тройные.
Клапаны рассчитаны на номинальное напряжение 220 В, их пропускная способность воды 10 л/мин. Минимальное рабочее давление 49 кПа, максимальное рабочее давление 784 кПа. Электромагнитные клапаны прерывают подачу холодной и горячей воды на входе машины в необходимый момент времени. При включении электрической катушки поршень втягивается в катушку, освобождая трубу для подачи потока воды. Алгоритм работы и блок-схема стиральной машины СМА-4ФБ «Вятка-автомат-12» представлена на рис. 2.7.
Описание алгоритма работы СМА по блок-схеме.
После загрузки белья в стиральную машину и засыпки синтетических моющих средств в дозатор следует закрыть крышку люка загрузочного отверстия. С помощью командоаппарата задается режим работы. Командоаппарат в свою очередь в соответствии с заданным режимом выбирает программу работы стиральной машины. У рассматриваемой модели стиральной машины существует 12 режимов работы, состоящих из набора программ. Ниже рассматривается работа четырех основных программ.
Стирка. Стирка начинается с закачки воды до определенного уровня. Если температура воды не соответствует данному режиму, то происходит ее нагрев до заданной температуры. После этого начинает вращаться барабан с частотой 55-62 об/мин в одну, а затем в другую сторону. По истечении времени стирки белья происходит остановка барабана, а затем включается электронасос для откачки воды из бака стиральной машины. На этом процесс стирки заканчивается, после чего начинаются следующие программы.
Рисунок 2.7 Блок-схема работы стиральной машины СМА-4ФБ «Вятка-автомат-12»
Полоскание. Процесс полоскания начинается с закачивания холодной воды. После закачивания воды запускается электродвигатель, вращающий барабан. По истечение необходимого для полоскания времени, происходит останов барабана и слив воды с помощью электронасоса. Если согласно режима необходимо выполнить несколько полосканий, то эта программа выполняется вновь.
В противном случае происходит выполнение других программ.
Отжим. В режиме отжима барабан вращается с частотой 380-490 об/мин, по истечение времени, определенного программой, барабан останавливается и происходит слив воды.
Слив воды. Слив воды происходит за счет работы электронасоса. Эта программа входит во все предыдущие программы.
Стиральная машина СМА-4ФБ «Вятка-автомат-12»
Видео 2 мин. 48 сек. Ссылка: https://youtu.be/JY_v8RtqGgA
автомат «Катюша», «Мария», обзор министиральных машин СССР «Вятка», схема подключения и подключения двигателя
- История
- Преимущества и недостатки
- Обзор модели
- Советы по выбору и эксплуатации
- Ремонт
На сегодняшний день стиральная машина является самым востребованным бытовым прибором, столь необходимым в любой квартире или доме.
Автоматизированный механизм позволил превратить стирку грязного белья в настоящее удовольствие. О таких благах цивилизации домохозяйки, жившие во времена Советского Союза, могли только мечтать. Довольствовались полуавтоматом, чаще всего станком «Вятка». Также у нее было много преимуществ, о которых мы поговорим в этой статье.
История
В СССР наличием стиральных машин иностранного производства могли похвастаться только привилегированные особы, а именно супруги дипломатов и работники партийных служб. Но все изменилось к концу 70-х. Именно тогда с конвейера Кировского завода сошли первые модели автоматических стиральных машин «Вятка». По внешнему виду и некоторым техническим характеристикам эти модели оказались копией моечных конструкций итальянского бренда Аристон. В советское время иностранный товар вызывал неописуемый восторг. Возле квартиры владельцев этой техники выстроилась даже очередь из желающих увидеть автоматическую стиральную машину своими глазами.
В 1980 году завод «Электроприбор» разработал опытную моющую установку «Вятка-автомат-12». Из названия следует, что система прибора была оснащена 12 программами стирки.
Успешное прохождение испытаний позволило заводу «Электроприбор» изготовить 100 экземпляров этой модели.
Создание стиральной машины «Вятка-Автомат» внесло в жизнь советских людей еще одно новшество, а именно телевизионную рекламу. Само изделие можно было приобрести в любой специализированной точке, но не каждой семье легко давалась покупка этого устройства. Тех, кого не смущала стоимость «Вятки», требовали взять справку из ЖЭКа, в которой указывалось, что их проводка сможет выдержать требуемую нагрузку.
В конце своего существования предприятие по производству стиральных машин «Вятка» понесло небольшие убытки, в результате в 2005 году организация обанкротилась, а оставшийся завод был приобретен итальянской компанией Candy ..
. Смена собственника повлияла на процесс создания стиральных механизмов только с положительной стороны. Современные модели оснащены широким функционалом и набором необходимых технических характеристик.
Преимущества и недостатки
Модельный ряд стиральных машин Вятка имеет массу положительных и несколько отрицательных характеристик.
К преимуществам можно отнести низкую стоимость устройств, простоту использования и высокую производительность. Из недостатков выявлены только сложность самостоятельного ремонта деталей и их замены. Однако при правильной эксплуатации таких проблем не возникает.
Обзор моделей
У многих людей при одном упоминании российской марки «Вятка» создается в голове образ полуавтоматических стиральных машин с единым режимом стирки и ручным отжимом. Однако это ошибочное мнение. Современные модели наделены красивым дизайном, уникальными техническими характеристиками и большим функционалом.
«Мини Вятка СМ 2»
Данная модель относится к моющим конструкциям активаторного типа.
Их очень удобно использовать в загородных домах и на дачах, где нет централизованного водоснабжения. Механический тип управления.
Сам процесс стирки предельно прост. Внутрь стиральной машины загружается белье, затем наливается теплая вода, затем насыпается порошок и выставляется таймер. Максимальная грузоподъемность 1,5 кг. Центрифуги нет.
Важными достоинствами модели являются приемлемая цена, возможность эксплуатации при отсутствии водопровода, мобильность. К минусам можно отнести много ручной работы.
«Катюша»
Самостоятельная модель стиральной машины автоматического типа. Устройство имеет фронтальную загрузку и смешанное управление. Современный дизайн хорошо впишется в интерьер любого дома. Системная составляющая ничем не отличается от современных стиральных машин иностранного производства. Размеры бака легко вмещают 5 кг одежды. На одну стирку расходуется 45 литров воды. Есть вращение.
Несомненными преимуществами продукта являются его низкая цена и низкое энергопотребление. К недостаткам можно отнести лишь громкий шум при работе устройства.
«Аленка»
Данная модель выполнена в виде отдельно стоящего элемента бытовой техники. Но его еще можно встроить в специальный отсек под столешницей. Программа стирки задается вручную с помощью переключателя, а за активацию дополнительных функций отвечает клавиатура.
«Мария»
Представленная модель стиральной машины имеет красивый и элегантный дизайн. Загрузка белья фронтальная. Барабан рассчитан на 5 кг белья. Мощность центрифуги 1000 об/мин.
Основными преимуществами аппарата, по мнению довольных пользователей, являются приемлемая цена, экономичность, большой барабан и наличие функции отжима.
«Вятка 16»
Стиральная машина стандартного размера, которая понравилась многим пользователям благодаря удобной электронно-механической рабочей панели.
Установка необходимой программы осуществляется с помощью поворотного переключателя. Вместимость барабана 5 кг. Система оснащена 16 режимами и индикатором температуры воды.
«Вятка Бьянка»
Супертонкая стиральная машина с механической панелью управления. Установка необходимых программ осуществляется с помощью поворотного переключателя и клавиш. Лаконичный дизайн позволяет моющей конструкции вписаться в любой интерьер дома. Производители называют эту модель «итальянской», поскольку в ней заключена тонкость и изысканность дизайна.
К достоинствам представленной модели можно отнести приемлемую стоимость и малые габариты.
Советы по выбору и эксплуатации
Выбрать стиральную машину непросто. Каждая отдельная модель «Вятки» оснащена массой интересных программ и функций. И прежде чем остановиться на том или ином автомобиле, нужно подумать, какими возможностями он должен обладать. Также нужно проверить систему подключения.
При отсутствии централизованного водоснабжения стоит рассмотреть стиральную машину «Мини-Вятка СМ 2».
Хозяйки должны прикинуть, сколько белья они стирают в одной закладке. Для ежедневной стирки следует приобретать оборудование с небольшой мощностью. Для стирки раз в неделю стоит рассмотреть устройства с объемом барабана 5-6 кг, например модель Мария.
Нецелесообразно выбирать стиральную машину только по внешнему виду. Совершенный технический дизайн не всегда скрывается под красивой оболочкой.
По этой причине производитель советует семье купить стиральную машину. Женщина выбирает сборку по красоте и дизайну. Мужчина, в свою очередь, проверяет технические характеристики и возможности стирального устройства.
После удачной покупки новому владельцу необходимо прочитать инструкцию по эксплуатации. Расскажет, как правильно подключить устройство к воде и электричеству. Производитель рекомендует обратить особое внимание на порядок включения программ и дополнительных функций.
При неправильном использовании высока вероятность выхода из строя системы стиральной машины.
Ремонт
В документах на каждую модель стиральной машины Вятка имеется гарантийный талон на 10 лет. Системные ошибки в первый год эксплуатации устраняются в сервисном центре совершенно бесплатно. При возникновении неисправности через 12 месяцев после покупки придется обратиться к мастеру за вознаграждение.
Современные мужчины, обнаружив поломку стиральной машины, пытаются починить ее своими руками. Однако не все неисправности можно устранить самостоятельно. Есть много проблем, которые может решить только мастер по ремонту бытовой техники.
Проблема заедания кнопки или плохого закрытия крышки может быть устранена без вызова мастера.
Но если появился запах гари, вода в баке не нагревается, машинка начала трястись или вообще перестала включаться, придется вызывать специалиста. Ведь причиной неисправности может быть перегоревшая электрическая цепь, неисправность клеммы подключения мотора или потеря связи газонаполненного термостата с системой.
На самом деле очень много проблем, с которыми самостоятельно справиться нецелесообразно.
- разрыв манжеты люка;
- утечка;
- сильная влажность белья после окончания стирки;
- в барабане не собирается вода;
- при работе слышен громкий стук.
В некоторых случаях поломка может быть очень серьезной и восстановление неисправной детали, например, электрической цепи, будет невозможно. В такой ситуации необходимо заменить деталь.
Обзор стиральной машины «Вятка» 16 ВА160500 см. ниже.
Чем стиральные машины Вятка отличаются от зарубежных аналогов? Отзыв +Видео
История стиральной машины Вятка. История автоматической стиральной машины начинается в 1980 году. Многие ошибочно считают ее первой машиной-автоматом, но это не так. Вятка не была первой автоматической стиральной машиной.
Незадолго до своего первого экземпляра был выпущен еще один автомат марки «Волга-10».
Однако его быстро сняли с конвейера из-за его непреодолимой мощности. Системы электроснабжения не выдержали такого большого потребления электрического тока и сработал предохранитель.
Содержание
- Общие сведения
- Отличительные признаки Вятки
- Характеристики популярных моделей
- Отзывы потребителей
Общие сведения
1001 программа стиральной машины. В то время такая технология была новой для большей части населения. Все мечтали заполучить эту машину, но это было не просто. Во-первых, стоимость машины была высокой.Первые партии продавались в районе пятисот рублей, позже цена была снижена до четырехсот. Также не все дома подходили для работы этой стиральной машины, ведь проводка в домах постройки до 1978 года не была приспособлена к такому высокому потреблению электрического тока.
В 90-е годы в связи со сложной экономической ситуацией производство Вятки было практически закрыто.
Иностранные инвесторы вдохнули в него жизнь. И на сегодняшний день завод выпускает около трехсот тысяч машин ежегодно. Теперь эти автомобили также экспортируются в страны Европы.
Отличительные особенности Вятки
Стиральная машина Вятка собирается в России, но все комплектующие производятся в Италии. Машины имеют современный дизайн и разнообразные типоразмеры. Ассортимент включает полноразмерные и узкие машины.
Вместимость стиральной машины варьируется в зависимости от ее размера, но даже при небольших габаритах вместимость достаточно высока. Также машины этой марки потребляют меньше электроэнергии, чем их зарубежные аналоги.
Глядя на технические характеристики, можно сказать, что возможности Вятки такие же, как и у других более дорогих марок. Вятка имеет все необходимые функции для оптимальной стирки вещей. Все функции просты в настройке и не требуют специальных знаний для работы. Есть настройка температурных режимов, установка количества оборотов и отжима.
Вятка входит в сегмент бюджетных стиральных машин. В зависимости от модели цена колеблется от семи до двенадцати тысяч, более продвинутые имеют более высокую цену. Такая машина подойдет пользователям, желающим получить качественный товар за невысокую цену.
Характеристики популярных моделей
В настоящее время Вятки изготавливаются с соблюдением всех обязательных условий бытовой техники. Они отличаются стильным современным дизайном и большим разнообразием модельного ряда. К наиболее популярным моделям представляемого производителя относятся стиральные машины «Вятка-Катюша», «Вятка-Алёнка», «Вятка-Мария». Эти машины являются лидерами продаж данной марки.
Для начала стоит рассмотреть «Катюша». Данная модель представляет собой малогабаритную стиральную машину-автомат с фронтальной загрузкой. С виду обычная стиральная машина, уместна в любом интерьере. Барабан вмещает до пяти килограммов. Примерный расход воды составляет 40 литров, а скорость отжима не превышает 1200 в минуту.
Потребляет до 1 кВт в час. Из недостатков можно выделить только шумность работы. Эта машина отвечает основным требованиям потребителя и ничем не уступает зарубежным аналогам.
Потребляет до 1 кВт в час. Из недостатков можно выделить только шумность работы. Эта машина отвечает основным требованиям потребителя и ничем не уступает зарубежным аналогам.Рассматривая «Аленка, » можно заметить, что эта машинка имеет худшие характеристики, чем «Катюша». Она тоже маленькая и имеет фронтальную загрузку, но вместимость ее не более трех килограммов. За одну стирку в этой машине требует 45 литров воды Скорость вращения не превышает тысячи в минуту
«Мария» На данный момент является самой продаваемой моделью марки По мощности не отличается от «Катюша», но имеет более крупные габариты. Загрузка фронтальная, не более пяти килограммов за стирку. Расход воды 45 литров за стирку. Скорость оборотов при отжиме не превышает тысячи в минуту.
Отзывы потребителей
Сегодня существует множество ресурсов, где можно прочитать отзывы о том или ином товаре. Мы проанализировали все отзывы о стиральных машинах «Вятка».
Большинство отзывов носят положительный характер. Машина служит долго и надежно. Потребителям не составит труда эксплуатировать машину десять лет и даже больше. Агрегат не потребляет много электроэнергии, если сравнивать его с зарубежными аналогами.
Из недостатков выделю то, что машина довольно шумная и то, что есть проблемы с поиском запчастей, если их нужно заменить.
Подводя итог, можно сказать, что стиральные машины автоматы Вятка – это качественные, простые и удобные в эксплуатации машины с невысокой ценой.
Как можно использовать электродвигатель от стиральной машины. Мотор стиральной машины, подключение
Наступает момент, когда «домашняя помощница», служившая вам верой и правдой много лет, ломается, и ремонтировать ее уже нецелесообразно. Возникла необходимость купить новую стиральную машину, но что делать со старой? Можно отнести на помойку, но это будет поступок непрофессионального, непрактичного человека, ведь в стиралке спрятано столько полезных вещей, которые могут сослужить хорошую службу.
Поговорим об использовании двигателя и других частей стиральной машины в домашнем хозяйстве. Мы надеемся, что вы передумаете выбрасывать свою старую машину.
Какие части машины можно адаптировать?
Всем известно, что стиральная машина автомат – это сложный бытовой прибор, состоящий из достаточно большого количества элементов, и чем современнее машина автомат, тем больше деталей она содержит. Об этом вы можете прочитать в одной из статей на нашем сайте. Если провести опрос людей на улице, то наверняка окажется, что у каждого десятого в гараже, сарае, на даче стоит старая стиральная машина, которую вроде бы и жалко выбросить, в то же время она неизвестно что с этим делать. Какие части старого автомобиля можно приспособить для бизнеса?
- Механизм электронной почты. Если на старой машине есть электронная почта. двигатель, это уже само по себе сокровище. Аккуратно выньте его из корпуса, отсоединив все провода, протрите, заверните в ткань и положите в надежное место.
- Барабан. Барабан стиральной машины изготовлен из качественной нержавеющей стали, у него очень много применений, поэтому его тоже нужно вынимать из корпуса и хранить.
- Крышка люка. Тоже довольно полезная вещь, причем пригодится не только сам чехол, но и его части.
- Ноги, хомуты, шланги, эл. проводка. Все это может пригодиться где угодно.
- Пружины и противовесы. Пружины на машинках играют роль амортизаторов, они очень мощные, а противовесы хороши тем, что они тяжелые, но компактные — оставляем и то, и другое.
- Корпус стиральной машины. Сняв все полезное, замените стенки машины, сам корпус тоже может пригодиться.
Важно! Если вам не чужда работа с электроникой, можно оставить блок управления. На плате управления много полупроводниковых элементов, которые можно использовать для ремонта электроприборов и изготовления полезных в хозяйстве вещей.
Зачем нужен автомобильный двигатель и как его подключить?
Рабочий электродвигатель автоматической или полуавтоматической стиральной машины может стать основой для очень необходимой бытовой техники.
Наиболее распространенным приложением является электронная почта. наждак для заточки ножей, инструментов, сверл и прочего. Сделать такой наждак не очень просто, но все же возможно. Первая и главная проблема заключается в том, как прикрепить точильный камень к валу двигателя.
Диаметр отверстия точильного камня, как правило, не соответствует диаметру вала эл. двигатель от стиральной машины. Это значит, что необходимо сделать фланец, который бы с одной стороны запрессовывался на вал, а с другой стороны имел бы резьбу, чтобы можно было надеть и закрепить шлифовальный круг. Профессиональные мастера рекомендуют в качестве фланца приспособить отрезок стальной трубы 32 мм. Что мы делаем?
- Берем кусок стальной трубы 32 мм. Длина бейки должна быть 15-20 см, очень длинная не подойдет.
- На одном конце обрезки трубы необходимо нарезать резьбу, длина резьбы должна быть не менее чем в 2 раза больше толщины шлифовального круга.
Очень важно! Резьба обязательно нарезается в направлении, противоположном вращению электрического вала.
двигатель. Другими словами, если эл. вал. двигатель вращается по часовой стрелке, значит делаем резьбу против часовой, иначе брусок слетит.- Другой конец отрезанной трубы нагреваем паяльной лампой и напрессовываем на вал, после того как труба остынет, она прочно соединится с валом. Для усиления соединения можно просверлить дрелью место соединения трубы с валом двигателя поперек и вкрутить в отверстие болт, затянуть гайкой. Если есть сварка, то можно ею прихватить фланец к валу — будет идеально.
- Теперь возьмите три одинаковые гайки и две одинаковые шайбы. Первую гайку накручиваем на фланец до упора, до конца резьбы. Далее надеваем шайбу, потом точильный круг, потом снова шайбу и гайку. Все хорошо затягиваем и в конце прикручиваем контргайку.
Главное сделано, теперь наша задача максимально надежно закрепить двигатель. Посмотрите, какие отверстия для крепежа есть на эл. двигатель, тут все индивидуально, исходя из этого делать стенд.
Самое простое — скрутить подставку из уголков, а уж потом закрепить наждаком на верстаке.
Внимание! Для установки двигателя на верстак можно использовать кронштейн от стиральной машины; на некоторых автоматах установлены хорошие крепления, которыми можно пользоваться.
Еще одним ответственным этапом производства наждака является соединение эл. двигатель к сети. Рассмотрим самый простой вариант.
- Берем мультиметр и проверяем проводку-клеммы двигателя.
- Нужен вывод рабочей обмотки. Для его обнаружения нужно измерить сопротивление, если прибор на одном из выводов показывает значение близкое к 12 Ом, то это рабочий вывод.
- Подключаем рабочий выход к сети (220В).
- Без пускового устройства наш наждак не заведется даже после того, как мы подключили его к сети, поэтому, чтобы наждак начал вращаться, его нужно с усилием закрутить рукой. Действуйте осторожно, и ваша рука заменит спусковой крючок.
Есть и другие варианты использования электродвигателя от стиральной машины, но принцип применения точно такой же. Применяется на небольших самодельных зернодробилках и траворезках, бытовых бетономешалках и даже на небольших лесопилках. Не будем описывать нюансы изготовления каждого электроприбора, проводите аналогии сами.
Как пользоваться барабаном?
Барабан из нержавеющей стали — отличный прочный предмет, который можно изготовить из множества деталей. Какие самоделки можно сделать своими руками на основе барабана стиральной машины? В интернете можно найти множество видеороликов о том, как люди делают из барабана мангалы-барбекю, а также мангалы-барбекю. Действительно, вещь великолепная, и ничего не стоит сделать.
- Вынимаем барабан из корпуса стиральной машины вместе со шкивом и валом.
- Ставим барабан прямо на колесо люком вверх, вот импровизированная жаровня.
- Можно болгаркой срезать переднюю часть бака (возле люка) для расширения рабочей части жаровни. В него также удобно будет положить дрова.
В него также удобно будет положить дрова.Для информации! Шашлык из барабана получается отменным, ведь барабан испещрен огромным количеством мелких отверстий, через которые воздух равномерно поступает к углям, раздувая их и обеспечивая необходимое тепло.
В сети также много видео, как сделать маленькую коптильню из барабана. Очень интересное и практичное применение барабана, которое мы опробовали на себе и с удовольствием поделимся своим опытом. Как делается коптильня?
Умельцы также изготавливают пуфы и футуристические абажуры для люстры из барабана стиральной машины. Пуф сделать несложно. Берем подушку, вырезаем из ДСП квадрат, соответствующий размеру взятой подушки. Прибиваем подушку к ДСП мебельным степлером. Далее берем самую простую карточную петлю, крепим ее с одной стороны к ДСП с подушкой, а с другой к верхней части стенки барабана. У нас получился пуф с откидной крышкой, а внутри пуфа можно хранить мелкие вещи.
Украсить пуф можно, покрасив наружные стенки барабана красками. На фото и видео в интернете много вариантов как это сделать. Также можно не обманываться и обтянуть внешний каркас пуфа красивой тканью.
Для информации! Пуфы для барабана стиральной машины довольно прочные и прослужат вам долгие годы.
Чтобы сделать футуристический абажур для детской, нужно сделать следующее:
- из большого куска текстолита (или другого негорючего материала, не проводящего электричество) вырезаем круг по размеру люка барабана;
- срезать болгаркой дно барабана;
- вырезаем отверстие по кругу текстолита под картридж и крючок;
- вставьте картридж в круг из текстолита и повесьте его на крючок;
- надежно крепим круг текстолита к барабану болтами так, чтобы круг полностью закрывал люк;
- барабан с патроном свисает с потолка, теперь вкручиваем лампочку (через заранее прорезанное дно барабана) и любуемся результатом работы.
Какие только самоделки не делают люди из барабана стиральной машины своими руками. Мы перечислили и описали лишь малую часть. Барабан приспособлен как емкость для мытья грибов и фруктов, выращенных в саду. Очень удобно, кладешь овощи в барабан, заливаешь воду из шланга через люк, а вода вместе с грязью выливается через отверстия. На выходе овощи или грибы чистые.
Барабан можно также использовать в качестве контейнера для рассады или ограничителя роста кустарников и многолетников. С рассадой понятно, объяснять не будем, а вот об ограничителе поговорим подробнее. Некоторые кустарниковые растения, которые дачники любят сажать на своем участке, имеют свойство разрастаться вширь (малина, жимолость, бересклет). Так, если в барабан от стиральной машины насыпать чернозем, и посадить в него, например, куст малины, то барабан закопать в землю, малина не сможет расползтись по участку.
Есть и другие способы использования барабана стиральной машины.
Главное, включить фантазию, не полениться сделать что-то своими руками, и, возможно, вы станете одним из авторов новой самоделки, созданной из барабана бывшей в употреблении стиральной машины.
Как пользоваться дверцей люка?
Убедились, что из мотора и барабана стиральной машины можно сделать многое, а вот как применить остальные детали, например, дверцу люка. Это не может быть проще. Дверца люка стиральной машины с горизонтальной загрузкой очень прочная и легко снимается. Его можно использовать по-разному.
Важно! Сложность установки крышки люка на будку или окно парилки своими руками заключается в том, чтобы правильно смонтировать замок, чтобы фиксирующий крючок входил плотно.
Ножки, фиксаторы, противовесы и другие полезные мелочи
В каких самоделках можно использовать ножки стиральной машины? Ножки стиральной машины хороши тем, что они очень прочные и их можно регулировать по высоте. Привинтите их к тяжелому предмету мебели, например к платяному шкафу, и вы сможете сделать его выше или ниже.
Если прикрутить ножки от стиралки к верстаку, то можно отрегулировать его высоту, что сделает работу более удобной.
Зажимы и проводку можно использовать при ремонте электроприборов своими руками. Тем, кому не чужда работа с мультиметром и паяльником, эта вещица точно пригодится. Также можно использовать противовесы. В старых стиральных машинах противовесы делались в основном из чугуна; их можно утилизировать, но можно и использовать на ферме. Например, чтобы при засолке придавить емкость с капустой, кстати, для этих целей подойдет и бетонный противовес, он достаточно мал и достаточно тяжел.
Подводя итоги, отметим, что получается, что некоторые детали «устаревшей» стиральной машины можно использовать для создания необходимых в хозяйстве вещей. Это касается не только мотора, но и барабана, люка, проводки, хомутов, противовесов и самого кузова. Если у вас есть время и желание подарить деталям старой стиральной машины вторую жизнь, сделайте это, потраченные силы окупятся.
Из деталей от стиральной машины можно изготовить разнообразные полезные приспособления и приспособления независимо от ее состояния и типа.
Могут выполнять различную механическую работу, а также играть роль генераторов свободной резервной энергии. Для изготовления самоделки с электродвигателем сгодятся корпуса, проводка и другие запчасти.
Варианты крепления
Вот что можно сделать со старой стиральной машиной. Эти устройства пригодятся в быту, строительстве, садоводстве и ремонте.
Самым распространенным самодельным изделием является наждак. … Поскольку диаметры вала двигателя и шлифовального круга разные, необходимо изготовить соответствующий переходник. Его роль будет играть кусок 20-сантиметровой трубы. На конце последнего следует сделать резьбу, чтобы она была вдвое длиннее бруска. Его направление должно быть противоположно вращению двигателя. Это нужно для того, чтобы шлифовальный круг не открутился и не отвалился.
Адаптер должен быть закреплен на валу двигателя.
Затем нужно будет просверлить там отверстие, и вкрутить болт с гайкой, чтобы окончательно закрепить наждак с переходником. Осталось укрепить самоделку на надежной основе.Мощности двигателя от стиральной машины хватит на небольшой токарный или барабанно-шлифовальный станок … В первом случае можно не спеша обработать цилиндрическую заготовку. Для более надежного крепления следует использовать опору, предохраняющую двигатель от чрезмерных боковых нагрузок. Во втором случае на вал двигателя надевается цилиндр, на который надевается наждачная бумага. Внутри него также следует установить стальной стержень, с помощью которого можно закрепить его на валу двигателя.
Старая стиральная машина активаторного типа может превратиться в небольшую бетономешалку. Для этого необходимо:
- Изготовить лопатки, для чего необходимо вырезать заготовки из стали 4-5 мм, соединить их под прямым углом (в виде буквы П) и сварить.
- Прикрепить деталь на место активатора.
- Подключите двигатель к сети (см. ниже).
- Осталось только положить в бак необходимые стройматериалы.
- В этом случае мощности двигателя будет достаточно для небольших объемов.
Также можно сделать подрезчик. Помимо двигателя вам понадобится барабан от стиральной машины. Необходимо сделать два заточенных лезвия, играющих роль ножей. Барабан крепится болтами к несущей раме. В его нижней части следует сделать выпускное отверстие. Одно лезвие с ножом устанавливается внизу, а другое ближе к верху. На отверстие в передней части барабана необходимо надеть крышку, чтобы корм не рассыпался в стороны.
Еще один способ сделать своими руками газонокосилку. Он будет работать так же хорошо, как и заводской. Для его изготовления вам понадобится:
Сначала нужно сварить квадратную раму с осями. В основании, которое крепится с нижней его стороны, следует проделать отверстие для вала двигателя, а затем закрепить. Из более длинных труб следует сделать П-образную ручку.
На его горизонтальную часть надет резиновый кожух, чтобы его было удобнее держать. К двигателю подключается провод с выключателем. Если планируется использовать его для стрижки мокрой травы, то все токопроводящие части необходимо тщательно заизолировать.
Наконец, последнее устройство, которое можно сделать из стиральной машины, это генератор … Асинхронный двигатель потребует доработки. Нужно его разобрать, прорезать в роторе канавки, в которые надо вставить неодимовые магниты и приклеить холодной сваркой. Рабочую обмотку нужно будет подключить к контроллеру, который стабилизирует и выпрямляет наведенный в ней ток и выдает заданное напряжение.
Такой генератор сможет питать лампу или заряжать аккумулятор. Ротор может приводиться в движение дрелью, отверткой или педальным механизмом. Возможны и другие варианты.
Типы двигателей
В старых стиральных машинах использовались асинхронные двигатели. Они состоят из обмотанного статора и цилиндрического ротора, который приводится в движение вращающимся магнитным полем.
Их отличает низкий уровень шума, простая конструкция и достаточно высокая мощность. Но есть и недостатки — это большие габариты и масса, сложность плавного регулирования скорости, низкий КПД и крутящий момент. Они также не могут работать как генератор без переделки.
Наиболее распространены двухфазные асинхронные двигатели … Имеют рабочую и пусковую обмотку. Первый подключен напрямую, а второй через фазосдвигающий конденсатор. В настоящее время асинхронные двигатели в стиральных машинах не используются.
Коллекторный двигатель используется во всех современных автоматических стиральных машинах. Питание от переменного и постоянного тока. Он состоит из статора и ротора, магнитные поля которых взаимодействуют, в результате чего последний вращается. Он снабжен коллектором, через который через щетки подается напряжение на обмотку. Достоинства — высокий крутящий момент и значительная скорость вращения, которую можно легко и плавно регулировать. Щеточные двигатели также могут работать в качестве генератора с внешним возбуждением.
Инверторный двигатель напрямую подключен к барабану. Имеет довольно сложную конструкцию. Этот двигатель может работать как эффективный генератор, если производитель электродвигателя установил в роторе магниты, благодаря которым в статоре будет индуцироваться значительный ток.
Подключение и проверка

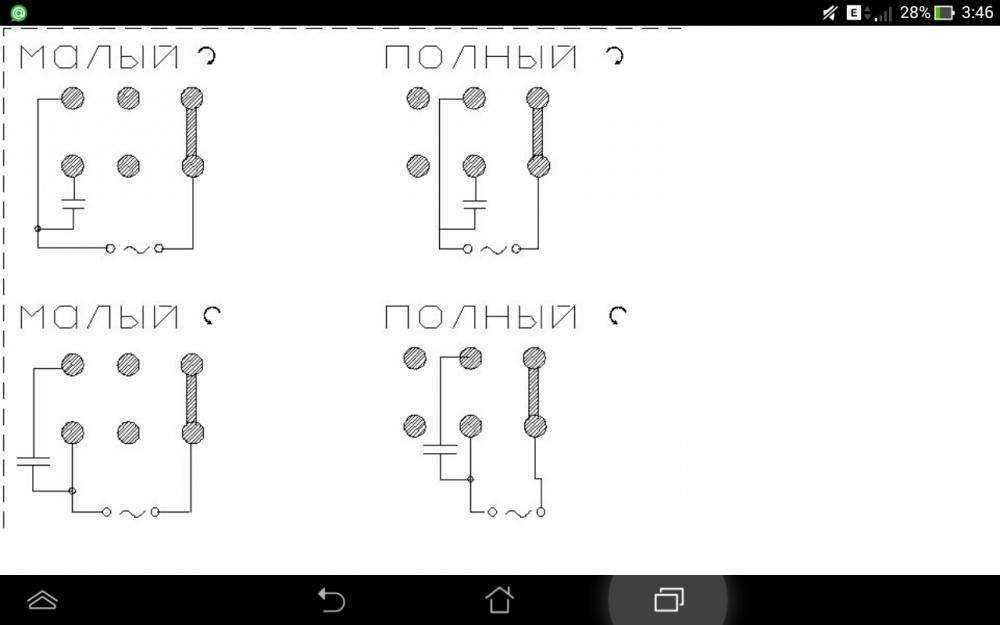

Убедитесь, что выбранный двигатель работает. Для этого определите выводы обмоток с помощью тестера или мультиметра. Для проверки работы коллекторного двигателя нужно один провод кабеля с вилкой подключить к одной щетке, а другой к клемме обмотки. Свободные проводники соединены между собой. Если двигатель работает нормально, ротор начнет вращаться.
Асинхронный двигатель подключен другим способом. Сначала нужно определить рабочую и возбуждающую обмотки. Первый будет иметь большее сопротивление. На него питание подается напрямую, а на возбуждающий — через фазосдвигающий конденсатор.
В современном ритме жизни время летит очень быстро и вот некогда качественная и надежная стиральная машина превращается в хлам из-за износа или по другим причинам.
Что делать с любимым помощником? Многие с тяжелым сердцем решат выбросить устройство. Но владельцы с фантазией и прямыми руками могут начать искать варианты использования различных рабочих деталей. Этот текст призван помочь найти применение двигателю от стиральной машины. Так что же можно сделать из старой стиральной машины, а точнее из ее двигателя?
Начать необходимо в первую очередь с основы будущей машины. Этой платформой может быть плита из старого ДСП от старой советской мебели, отличающаяся своей прочностью и надежностью. Силовым агрегатом агрегата является двигатель от стиральной машины . На его корпусе есть стандартные шпильки, к которым нужно прикрепить монтажные уголки, которые нужно будет приобрести заранее в любом строительном супермаркете или магазине. Соответственно уголки прикрепляем к подставке или непосредственно к основанию, если это удобно, конечно.
Не забывайте, что простое подключение мотора из-под стиральной машины мощностью 220 Вт ни к чему хорошему не приведет.
Необходимо сохранить родной конденсатор и подключить двигатель через него .
Так как вал двигателя от автоматической стиральной машины не предназначен для закрепления на нем различных отрезных или заточных дисков, то переходник для точилки или переходник для наждака нужно будет поискать на местных электронных досках и приобрести для того, чтобы сделать устройство идеально.
Купленный переходник устанавливается на вал 14 мм. Визуально его ни с чем не спутаешь — цилиндрический элемент, который фиксируется болтом с резьбой. Сам вал цилиндра имеет резьбу М14. На него надевается двухсторонняя шайба с проходными диаметрами, позволяющая установить все расходники для болгарки на базе старого двигателя от стиральной машины.
На базе фундамента имеет смысл изготовить и установить съемный стол из тех же плит ДВП. Чтобы надежно закрепить стол, на основании потребуется использовать два дюбеля с обеих сторон поверхности. В этом дополнении к машине необходимо делать зазоры под самые разные диски.
Это важно.
Таким образом, получается недорогой, но функциональный точильный или шлифовальный станок. Прослужит долго и надежно, что очень приятно, особенно в контексте того, что сделан он из старого моторчика от стиральной машины. Кстати, некоторые взяли этот принцип за основу при изготовлении роутера, хотя большинству эта идея до сих пор кажется бредовой.
Газонокосилка
Для того, чтобы воплотить эту идею в жизнь и сделать качественный аппарат, необходимо использовать:
- стальная основа;
- колеса и ручка;
- проволока;
- нож, который нужно сделать самому.
Традиционно следует начинать с основы из листовой стали 500-500-5 миллиметров. Подготовив колеса из-под чего-нибудь, например, от старой коляски, прикрепляем их к стальному листу. Сам двигатель от старой стиральной машины крепится прямо к готовому основанию посредством штатных шпилек на корпусе двигателя. На валу самого агрегата с помощью адаптера, предварительно выточенного на токарном станке, закрепляется режущий нож.
Затем, подготовив ручку из доступного материала, прикрепляем ее к стальной основе. Этой же ручкой выводим провод питания мотора. 9№ 0015
Преимуществами этой газонокосилки являются простота конструкции и функциональность. А самое приятное то, что аналог заводской косилки намного дороже.
Токарный станок по дереву
Для основы изделия необходим брусок 250-50 миллиметров, на который крепится двигатель от стиральной машины. Как? Ответ прост — с монтажными уголками. Шпильки прикручиваются к уголкам болтами, а те, в свою очередь, прикручиваются к основанию саморезами. Надеваем переходник для точилки на вал двигателя. Затем накручиваем на резьбу переходника съемную насадку, сваренную из болта с соответствующей резьбой и небольшого цилиндра с шипами. Таким образом, эта часть станка представляет собой неподвижную переднюю бабку.
В качестве подвижной передней бабки выступает сварная конструкция, состоящая из:
- труб с внутренней резьбой;
- вал тисков, на конце которого небольшой цилиндр с упорным подшипником и шипами.
Т руба приваривается к тумбе из квадрата 45-45-3 миллиметра … Основание подвижной бабки изготовлено из листовой стали, на которую также приваривается тумба. Затем основание передней бабки прикручивается к выступающему из основания станка бруску.
Следующая конструктивная деталь токарного станка от двигателя от старого станка — «упор». Он сделан из уголка с вырезанным пазом, который выполняет роль направляющей, и второго уголка, который надежно ходит по пазам в направляющих благодаря болтам между этими двумя элементами. Этими же болтами крепится и уголок на направляющих. Упор крепится саморезами непосредственно к брусу.
Круговая
Для начала необходимо свернуть кровать из квадратной трубы в виде небольшого прямоугольного столика. По центру его необходимо приварить ушки под вал с креплением под. Сверху кровати прикрутите столешницу или вырезанную пластину из листовой стали. Под верхние части станины нужно будет приварить основание для двигателя от старой стиральной машины с установкой потом.
В виде шасси представлена ременная передача … На валу мотора и круглой оба шкива имеют канавки, а ремень — канавки. Это предотвращает соскальзывание ремня со шкивов во время работы. Для удобства использования и транспортировки этой циркулярки к ножкам кровати с одной стороны крепятся два колеса от старой тележки, а с другой стороны — удобная ручка необходимой длины. Советы по эксплуатации включают в себя правила техники безопасности при работе с циркуляркой, а также то, что всегда необходимо проверять натяжение ремня. Это сохранит пальцы и остальную часть тела в целости.
Дровокол
Для начала стоит подготовить:
- предварительно выточенный на токарном станке конус с резьбой;
- вал, на одном конце которого нарезана резьба;
- два подшипника в корпусе; втулка подшипника
- ; шкив
- ;
- втулка шкива;
- гайки и шайбы с болтами.
Естественно, в качестве мотора может выступать двигатель от старой машины.
Также стоит отметить, что чем массивнее шкив, тем мощнее будет дровокол.
Сначала вал необходимо поместить во втулку. , а затем соберите вал на подшипниках. После этого надежно крепим конус к валу распорными болтами так, чтобы болты вошли в выемки в конусе. Затем шкив надевается на вал и зажимается контргайкой с шайбой. Вся механика расположена и закреплена на пластине из листовой стали. В конце нужно будет сделать станину, разместить на ней автомат от старой стиральной машины и натянуть ремень между шкивом мотора и валом.
Некоторые идеи из других элементов
Объем двигателя от старой, но такой милой сердцу стиральной машины поистине велик. Описанные выше варианты — лишь некоторые из возможных. Более подробную информацию об использовании такого рода двигателя, или вообще всех деталей от старой стиральной машины, включая барабан, можно найти в Интернете.
« Лучше один раз увидеть, чем сто раз услышать » — эта непреложная истина относится и к поиску интересных вариаций использования элементов стиральной машины сегодня.
Как? В Сети очень много вариантов, которые можно сделать не только из двигателя, но и из барабана, корпуса и даже ремня по отдельности. О чем это? Из некоторых частей стиральной машины можно сделать мельницу, мельницу, генератор, насос и даже мангал, а из барабана сделать часть декора интерьера!
Морально устаревшая или морально устаревшая бытовая стиральная машина содержит множество конструктивных элементов, которые, побывав в руках мастеров, могут пригодиться в хозяйстве. К таким узлам относятся различные переключатели и реле, шкивы, барабан из нержавейки и т. д. Однако чаще всего встречаются самоделки с использованием двигателя стиральной машины.
Типы двигателей от стиральных машин
Стиральные машины комплектуются разными типами двигателей в зависимости от варианта исполнения. Среди них асинхронные, коллекторные и инверторные двигатели.
Электродвигатели асинхронные
Конструктивно асинхронные электродвигатели состоят из двух основных частей — неподвижного статора и ротора, скорость вращения которого может превышать 2500 об/мин.
Такой мотор прост в обслуживании, имеет низкий уровень шума и невысокую стоимость. Однако из-за существенных недостатков (большие габариты, низкий КПД (КПД), сложность электрической схемы управления и др.) в настоящее время в стиральных машинах не применяются. Их можно встретить только в старых моделях типа СМ-1,5 «ЦНА» (Тамбовский завод «Ревтруд»), «Донбасс», «ОКА» (Нижегородский завод им. Ю. Свердлова), «Рига» и др., выпускаемых до 2000 года.
Коллекторные двигатели
Коллекторные электродвигатели — это двигатели, которые в настоящее время устанавливаются примерно на 80% стиральных машин («Вятка-автомат», полуавтоматические модели серии «Эврика» и др.). Конструктивно они несколько сложнее асинхронных двигателей, так как, кроме статора и коллекторного ротора, требуют наличия тахогенератора и токопроводящих щеток. Коллекторные двигатели имеют:
- малые габаритные размеры;
- значимый пусковой момент;
- простая схема управления;
- высокая скорость ротора и т. д.
д.Важно! В то же время коллекторный электродвигатель требует регулярного обслуживания из-за износа коллекторно-щеточного узла, имеет высокий уровень шума.
Двигатели инверторные
Конструктивно инверторные (бесщеточные) электродвигатели, как и асинхронные, состоят из статора и ротора. Однако благодаря применению технологии прямого привода и трехфазной схемы управления инверторного типа (скорость регулируется преобразователем частоты) разработчикам удалось исключить ряд соединительных элементов, что улучшило их эксплуатационные характеристики. Они отличаются от других типов двигателей:
- высокая эффективность;
- высокая мощность;
- долгий срок службы;
- низкий уровень шума и др.
Из недостатков специалисты отмечают более сложную схему управления, что несколько удорожает автоматические стиральные машины (Indesit, LG, Ardo и их аналоги).
Демонтаж и подключение электродвигателей
При снятии бывшего в употреблении электродвигателя с корпуса стиральной машины необходимо учитывать некоторые нюансы.
- снимается вместе с конденсатором … При этом конденсатор необходимо разрядить, иначе можно получить удар током.
- На статоре низковольтного коллекторного двигателя установлены постоянные магниты, поочередно подключаемые к источнику тока . На корпусе такого двигателя должна быть информационная табличка с указанием величины и полярности подключаемого напряжения.
- Инверторные двигатели в демонтированном состоянии вместе с электронным блоком управления . На корпусе последнего также имеется табличка (наклейка), на которой указана величина питающего напряжения и его полярность.
Перед тем, как запустить двигатель от стиральной машины, нужно понять назначение ее проводов и правильно их подключить. Они имеют разные цвета у разных производителей, поэтому предварительно их нужно «прозвонить» тестером.
В самоделках чаще всего используются коллекторные двигатели от стиральных машин. Обычно у них 6 проводов. При этом штырьки от тахогенератора практически не используются .
.. Их сопротивление прозвону около 60-70 Ом. Обозначив эти провода, их отводят в сторону и скрепляют изолентой (чтобы не мешались).

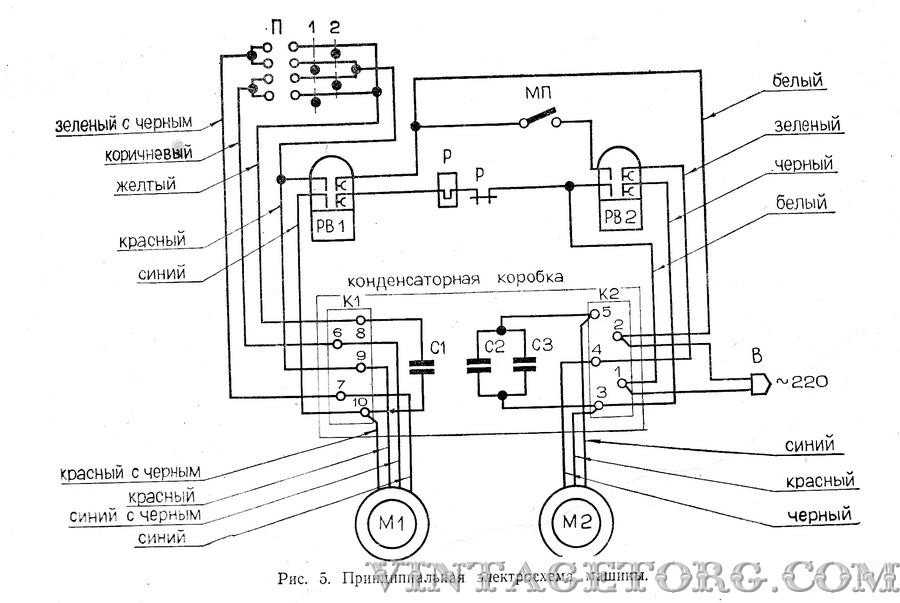

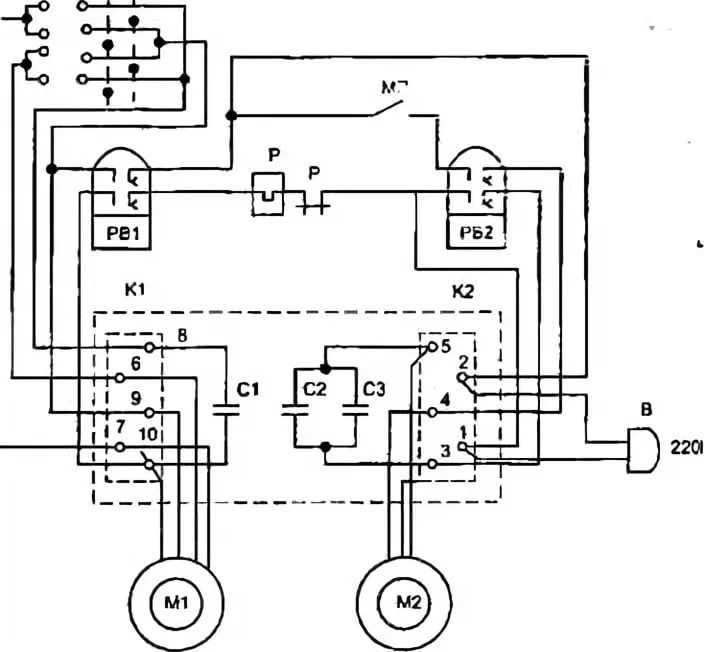

Остальные проводники идут к статору и ротору (2 провода) и к токопроводящим щеткам (2 провода). На схемах подключения они обозначены цветными или пронумерованными стрелками. Например, «стрелками 1» обозначены провода, идущие к щеткам, а «стрелками 2» — к обмоткам статора. Самый простой способ определяют выводы, идущие от щеток … Прозваниваются со стороны контактов, после снятия графитовых стержней. Сопротивление проводов обмотки статора находится в пределах 12-35 Ом.

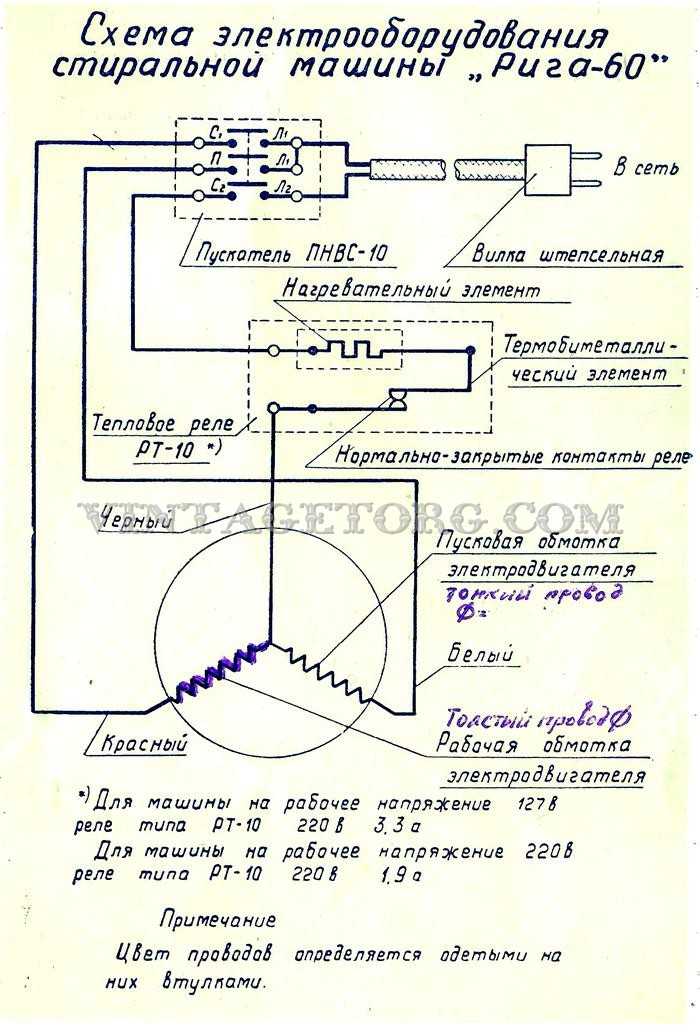

Существуют также двигатели с 3, 4 или 5 проводами. При этом в однофазных двигателях применяется трехпроводная схема, где пусковая обмотка (с меньшим сопротивлением) подключается через конденсатор . Кроме того, один из проводов может быть заземлен. Пины, которые не прозваниваются, могут идти на различные датчики (например, датчик температуры и т.п.). Важна и схема включения электродвигателя – звезда или треугольник.
Определив пары проводов, идущих от ротора и статора, подключить поочередно от обмотки статора и от щетки ротора. Оставшиеся два провода подключаются к сети и проверяют работоспособность электродвигателя.
Совет! В целях безопасности перед подключением к сети 220 вольт двигатель необходимо надежно закрепить на неподвижном основании. Это позволит избежать непреднамеренного движения при подаче питания.
Самоделки из двигателя от стиральной машины
Электродвигатель от стиральной машины можно приспособить в качестве основного силового агрегата в самых разных исполнениях. Приступая к работе, необходимо в первую очередь определиться с деталями, которые будут установлены на валу этого мотора, и обеспечить их надежное крепление. Для этого необходимо оснастить вал двигателя подходящей насадкой.
Модификация электродвигателя
Основной проблемой, которую приходится решать при доработке электродвигателя, является несоответствие посадочных отверстий деталей, которые будут крепиться к валу, диаметру последнего.
Для сопряжения этих деталей необходимо изготовить специальный переходник (фланец). С одной стороны он должен иметь резьбу для установки детали, а с другой — элемент, позволяющий надежно закрепить фланец на валу двигателя.
Чаще всего для изготовления такого фланца используется отрезок стальной трубы длиной не более 20 мм и диаметром 32 мм. На одном из концов этой трубы нарезается резьба, длина которой должна быть не менее чем в два раза больше толщины устанавливаемого патрубка.
Важно! Резьба должна быть нарезана в направлении, противоположном вращению вала двигателя. В противном случае установленная деталь слетит, что небезопасно для пользователя.
Противоположный конец трубы нагревают паяльной лампой и напрессовывают на вал двигателя. После остывания фланец будет надежно закреплен. Для его усиления желательно просверлить отверстие поперек соединения и дополнительно стянуть вал и фланец болтом с гайкой. Такая доработка позволит надежно закрепить на валу двигателя любую насадку (шкив ременного привода к компрессору, шлифовальные или отрезные круги, отрезные ножи и т.
п.). Использовать модифицированный таким образом электродвигатель можно при создании различных самоделок.
Для заточки ножниц, ножей, сверл и других режущих инструментов двигатель должен быть закреплен на верстаке или другой подходящей поверхности. Для этого лучше всего сделать промежуточную раму (подставку), на которую, используя штатные крепежные отверстия, установить двигатель. Конструкция рамы должна обеспечивать надежное крепление узла к рабочему месту.
Следующая операция установка точильного камня … Для этого необходимо подготовить три гайки с соответствующей резьбой и две подходящие шайбы. На фланец накручивается до упора одна гайка, затем надевается шайба, затем наждачный круг и еще одна шайба. Весь этот «бутерброд» затягивается второй гайкой. Третья гайка служит для стопорения резьбового соединения. На этом создание наждака можно считать законченным.
Совет! Такое устройство можно собрать, используя даже небольшой электродвигатель от стиральных машин типа «Малютка».
Аналогичным образом изготавливаются и другие несложные приспособления, например, циркулярка, болгарка (болгарка) и др. Старая стиральная машина, требуется пусковое устройство. О том, как сделать такие самоделки своими руками, пойдет речь ниже.
Надежно закрепив раму с электродвигателем на верстаке, можно сделать многофункциональный токарный станок, предназначенный для обработки деревянных заготовок. Включает в себя:
- передняя бабка, устанавливаемая непосредственно на вал электродвигателя; задняя бабка
- , предназначенная для надежного крепления обрабатываемой заготовки;
- Ручка-ручка, обеспечивающая удобное использование инструмента (резца, стамески и т.п.).
Строительство стационарной пилорамы начинается с изготовления специальной станины с технологической прорезью для пильного диска. Затем на него устанавливают электродвигатель от стиральной машины, предварительно закрепив на нем небольшой шкив для приводного ремня.
Большой диск установлен на валу пильного диска. Шкивы соединены друг с другом клиновидным или ривулентным ремнем.
Для изготовления фрезы, помимо двигателя от стиральной машины, понадобится еще ее барабан, в задней стенке которого нужно сделать отверстие под вал электродвигателя. Затем, установив двигатель на барабан, на валу закрепляют режущие элементы (2 ножа). Барабан должен быть сверху накрыт крышкой, иначе из него вылетит нарезанное сырье.
Заключение
Приобретая новую стиральную машину, не стоит выбрасывать отслуживший свой срок агрегат на свалку. Его составные части, и особенно двигатель, можно использовать для изготовления полезных в хозяйстве поделок, сэкономив на этом некоторое количество материальных средств.
Наиболее надежные стиральные машины
Стиральная машина Electrolux Perfectcare 600 EW6S4R06W на рынке Yandex
Стиральная машина Samsung WW65K42E08W на рынке Yandex
WW65K42E на Yandex Market
WW65K42E на Yandex Market
WW65.
на Яндекс Маркете
Стиральная машина BEKO WRS 55P2 BSW на Яндекс Маркете
Стиральная машина, как и другие бытовые электроприборы, через определенный срок эксплуатации ломается и не подлежит ремонту. Поэтому приходится приобретать новую, а что делать со старой машинкой? Конечно, вы можете просто выбросить его на утилизацию, как твердые отходы. Но это делают непрактичные владельцы, так как в конструкцию этой бытовой техники входит множество полезных элементов, которые еще могут пригодиться в хозяйстве. Рассмотрим, что можно сделать из автоматической стиральной машины.
Какие детали можно использовать
Стиральная машина – достаточно сложная бытовая техника, включающая в себя множество отдельных элементов. Чем он современнее, тем больше деталей включено в его дизайн.
Элементы омывателя, которые еще могут пригодиться в быту:
Важно! Если вы разбираетесь в электронике, то не стоит выбрасывать блок управления, в состав которого входит большое количество полупроводниковых компонентов, которые могут пригодиться при ремонте другого электрооборудования.
Применение рабочего двигателя стиральной машины
Рассмотрим некоторые самоделки из двигателя стиральной машины. Сегодня с помощью интернета многие домашние умельцы с удовольствием делятся собственными изобретениями, в конструкции которых использовались запчасти от старых стиральных машин. Рассмотрим самые популярные из них.
Изготовление бетономешалки
При проведении ремонта в квартире, частном доме может понадобиться небольшое количество бетонного раствора. Аренда бетономешалки для таких целей обходится слишком дорого. Такой инструмент можно соорудить самостоятельно, для чего подойдет корпус от старой стиральной машины (кроме автомата).
Инструкция по изготовлению:
Простая бетономешалка для бытового использования готова. С таким приспособлением вы без труда приготовите ведро раствора.
Наждак из двигателя от стиральной машины
Рабочий мотор от старого автомата можно использовать для изготовления электронаждака своими руками.
Делается это очень просто – на вал двигателя устанавливается наждачный камень (точилка). Такой инструмент будет очень практичен на даче, так как с его помощью можно точить не только ножи, но и лопаты, и топоры.
Кормораздатчик, зернодробилка
Для тех, кто имеет небольшой участок земли, ведет хозяйство, самодельная зернодробилка и корморезка не помешают. Если для этой цели используется электродвигатель автомата, то самодельный прибор будет работать не хуже заводского оборудования.
Изготовить корморезку в бытовых условиях несложно. Кроме мотора вам понадобится корпус машинки с вертикальной загрузкой, который можно найти в металлоломе.
Важно понять! Двигатель вышедшей из строя стиральной машины можно использовать для изготовления множества различных бытовых инструментов, требующих вращения.
Рабочий двигатель стиральной машины можно использовать для изготовления самодельного тестомеса.
Как подключить мотор к стиральной машине
Если у владельцев старой машины есть идеи по дальнейшему использованию рабочего двигателя, то сразу возникает вопрос, как подключить его к 220 В.
Для начала , стоит разобраться в электрической схеме, после чего подключение мотора к сети не займет много времени. Нам нужно разобраться с проводкой. В частности, будут использоваться провода, подключенные к статору, ротору.
Как правильно подобрать провода
Посмотрите спереди на колодку с проводкой — первые два провода слева это чаще всего провода тахометра, по которым регулируется скорость стиральной машины. Они нам не понадобятся.
Затем идут красный и коричневый провода статора, за которыми следуют два провода (зеленый, серый), подключенные к вращающимся щеткам. Все эти провода понадобятся нам для подключения двигателя к сети.
Важно! Для подключения двигателя стиральной машины к электросети 220 В не нужен пусковой конденсатор, а для самого двигателя не нужна пусковая обмотка.
Конечно, в разных моделях стиралок провода отличаются по цвету, но принцип подключения одинаков. Чтобы разобраться с проводкой, нужно прозвонить каждый провод мультиметром.
Прибор должен быть настроен на измерение сопротивления. Затем один щуп прибора прикладывается к любому проводу, вторым щупом к нему подбирается пара.
Спокойно работающий тахогенератор чаще всего имеет сопротивление порядка 70 Ом. Эти провода распознаются в первую очередь, отведенными в сторону. После этого прозваниваются остальные провода, разбитые попарно.
Подключаем двигатель к сети
Когда с проводами все понятно, нужно правильно их подключить:
- В соответствии со схемой конец обмотки статора необходимо соединить с щетками ротора ( рекомендуется сделать изолированную перемычку).
- Необходимо подключить провод щетки ротора, конец обмотки ротора к сети. После подачи напряжения на провода мотор начнет крутить вал.
Важно! Моторы стиральных машин мощные. Во избежание травм необходимо быть предельно осторожным. Поэтому перед запуском техники рекомендуется тщательно прикрутить мотор к какому-либо основанию.
