Стабилизаторы напряжения: схемы, параметры, принцип работы

Параметры стабилизаторов напряжения. Наиболее важными параметрами стабилизатора напряжения являются коэффициент стабилизации Kst, выходное сопротивление R out и КПД η.

Коэффициент AVR рассчитывается из выражения Kst= [ ∆in/tein] / [ ∆in/tein].

где ebb и tbs — постоянные напряжения на входе и выходе, соответственно; ∆cvx — изменение напряжения ebb; ∆eff — изменение напряжения tsv, соответствующее изменению напряжения ∆cvx.

Чем выше коэффициент стабилизации, тем меньше изменяется выходное напряжение при изменении входного напряжения. Простейшие регуляторы имеют значения Kst в единицах, в то время как более сложные регуляторы имеют значения в сотнях и тысячах.

Выходное сопротивление регулятора задается уравнением Rout= | ∆yf/∆yf|.

где ∆in — изменение постоянного напряжения на выходе регулятора; ∆in — изменение постоянного выходного тока регулятора, вызвавшее изменение выходного напряжения.

Выходное сопротивление регулятора имеет значение, аналогичное выходному сопротивлению фильтрованного выпрямителя. Чем меньше выходное сопротивление, тем меньше изменяется выходное напряжение при изменении тока нагрузки. Простейшие регуляторы напряжения имеют значения Rout порядка единиц Ом, а более совершенные — сотых или тысячных долей Ом. Следует отметить, что стабилизатор напряжения обычно значительно снижает пульсации напряжения.

КПД стабилизатора ηc — это отношение мощности, передаваемой на нагрузку Pn, к мощности, потребляемой от источника входного напряжения Pvh: ηc = Pn / Pvh

Традиционно стабилизаторы делятся на параметрические и компенсационные.

Интересное видео о регуляторах напряжения:

Параметрические стабилизаторы

Это простейшие устройства, в которых небольшие изменения выходного напряжения получаются с помощью электронных схем с двумя выводами, характеризующиеся ярко выраженной нелинейностью вольт-амперных характеристик. Рассмотрим схему на основе параметрического стабилизатора (рис. 2.82).
Проанализируем эту схему (рис. 2.82, а), для которой сначала выполним преобразование по теореме об эквивалентном генераторе (рис. 2.82, б). Проанализируем работу схемы графически, построив вольт-амперные характеристики линии нагрузки для различных значений эквивалентного напряжения, соответствующих различным значениям входного напряжения (рис. 2.82, в).
Из графических рисунков видно, что при значительном изменении эквивалентного напряжения (на ∆e), а значит и входного напряжения цвх, выходное напряжение изменится на небольшую величину ∆cf.

Определим основные параметры такого стабилизатора. Для этого заменим регулятор его эквивалентной схемой и введем во входную цепь источник напряжения, соответствующий изменению входного напряжения ∆cvx (пунктирная линия на схеме) (рис. 2.82, г):

Параметрические стабилизаторы обычно используются при нагрузках от нескольких единиц до десятков миллиампер. Чаще всего они используются в качестве источников опорного напряжения в компенсационных регуляторах напряжения.

Компенсационные стабилизаторы

Это системы управления с замкнутым контуром. Типичными компонентами компенсационного регулятора являются источник опорного напряжения (ION), элемент сравнения и усиления (CUE) и регулирующий элемент (RE).

Напряжение на выходе стабилизатора или какой-то его части постоянно сравнивается с опорным напряжением.

В зависимости от их соотношения, сравнивающий и усиливающий элемент формирует управляющий сигнал для регулирующего элемента, который изменяет свой режим работы таким образом, чтобы напряжение на выходе стабилизатора оставалось практически постоянным.

26. Параметрический стабилизатор напряжения. Для новичков.

В качестве ИОН обычно используется электронная схема на основе стабилизатора, в качестве ПИ часто используется операционный усилитель, а в качестве РЭ — биполярный транзистор или полевой транзистор.

Компенсационные стабилизаторы

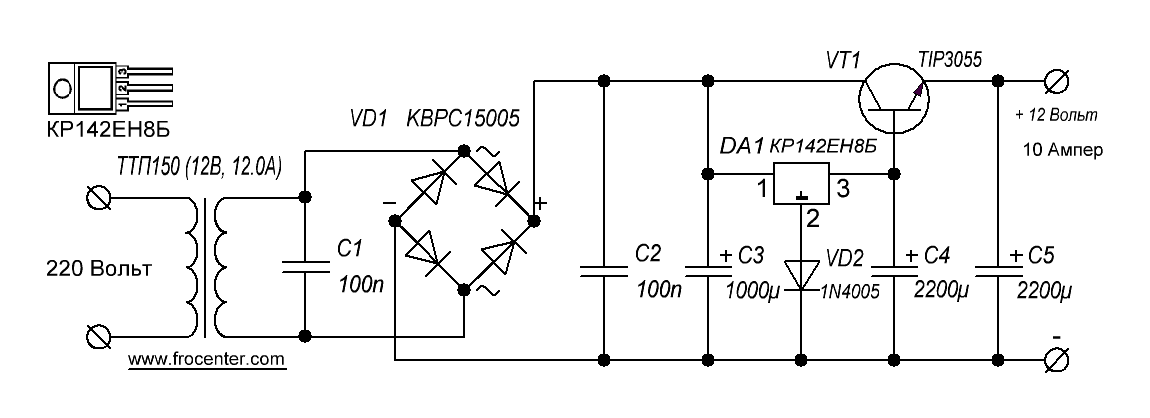

Регулирующий элемент обычно подключается последовательно с нагрузкой. В этом случае регулятор называется последовательным регулятором (рис. 2.83, а).

Иногда регулирующий элемент подключается параллельно нагрузке, и тогда регулятор называется параллельным регулятором (рис. 2.83, б. Для простоты ЭПС и ИОН здесь не показаны). В параллельном регуляторе используется балластный резистор Rb, подключенный последовательно с нагрузкой.

В зависимости от режима работы управляющего элемента стабилизаторы делятся на непрерывные и импульсные (ключевые, релейные).

В стабилизаторах непрерывного действия регулирующий элемент (транзистор) работает в активном режиме, а в импульсных стабилизаторах — в импульсном.

Рассмотрим типичную концептуальную схему непрерывного регулятора (рис.

2.84, а).
Эта схема соответствует структурной схеме последовательного стабилизатора, упомянутой ранее. Для того чтобы проанализировать эту схему наиболее простым способом, основываясь на предположениях, рассмотренных при изучении операционного усилителя, давайте представим эту схему в другом виде. Схема питания операционного усилителя не будет показана для простоты чертежа.
Из схемы (рис. 2.84, б) видно, что элементы R2, R3, DA и VT построили неинвертирующий ОУ с выходным каскадом в виде эмиттерного усилителя на транзисторе VT, а входное напряжение на него является выходным напряжением параметрического стабилизатора напряжения на элементах R1 и VD. Согласно вышеприведенным предположениям, получаем:

Подставляя выражение для iR2 в предыдущее уравнение, получаем — цст/ R3- R2= цст — цв. Следовательно, цв = цст- ( 1 + R2/ R3)

Последнее выражение полностью совпадает с соответствующим выражением для неинвертирующего усилителя (входное напряжение равно цст).

Стоит отметить, что цепь обратной связи включает в себя два каскада: один на операционном усилителе, другой на транзисторе. Эта схема является убедительным примером, демонстрирующим преимущество общей отрицательной обратной связи над местной обратной связью.

§73. Стабилизаторы напряжения | Электротехника

В схемах стабилизации напряжения используют резисторы, полупроводниковые приборы или реакторы с линейной и нелинейной вольт-амперными характеристиками. Если включить линейный элемент, например реактор L1, последовательно с нагрузкой R_н, а нелинейный насыщающийся реактор L2 — параллельно ей (рис. 243), то при изменении входного напряжения U_вх в некоторых пределах выходное напряжение U_вых будет оставаться постоянным. Объясняется это тем что нелинейный реактор L2 работает в режиме насыщения и напряжение на его зажимах практически не изменяется при изменении проходящего по нему тока. Поэтому при изменении напряжения U_вх происходит перераспределение напряжений между последовательно включенными реакторами L1 и L2 и весь прирост напряжения U _вх приходится на линейный реактор L1.

Напряжение же на нелинейном реакторе, параллельно которому включена нагрузка R_н, будет стабилизированным в некоторых пределах, зависящих от вольт-амперной характеристики нелинейного реактора и пределов изменения напряжения U_вх. Такой стабилизатор напряжения называют ферромагнитным. Недостатками его являются низкий коэффициент мощности и значительные габаритные размеры стабилизатора.

Для уменьшения габаритных размеров стабилизатор выполняют с объединенной магнитной системой, а для повышения коэффициента мощности параллельно нелинейному реактору включают конденсатор С (рис. 244, а). Такой стабилизатор называют

феррорезонансным. Первичная обмотка 3 стабилизатора, на которую подается напряжение U_вх, расположена на участке 2 магнитопровода, по которому проходит магнитный поток Ф₂. Этот участок имеет большое поперечное сечение, вследствие чего он находится в ненасыщенном состоянии. Вторичная обмотка 4, к которой подключается нагрузка R_н, расположена на участке 5 магнитопровода с малым поперечным сечением и, следовательно, находится в насыщенном состоянии. Поэтому при изменении напряжения U_вх и магнитного потока Ф

2 магнитный поток Ф₃ и индуцируемая в обмотке 4 э. д. с. изменяются незначительно. Так же незначительно изменяется и выходное напряжение U_вых. При увеличении

Рис. 243. Принципиальная схема стабилизатора напряжения на реакторах

Рис. 244. Схемы феррорезонансного стабилизатора напряжения

потока Ф₂ та его часть, которая не может проходить по участку 5, замыкается в виде потока Ф₁ через магнитный шунт 1.

При подаче на обмотку 2 синусоидального напряжения U_вх напряжение U_вых будет несинусоидальным. Поток Ф₁ проходит через магнитный шунт только в те моменты времени, когда поток Ф

2 приближается к амплитудному значению и участок 5 переходит в режим насыщения. Чтобы повысить точность стабилизации напряжения, на части 2 магнитопровода стабилизатора размещают компенсационную обмотку 6 (рис. 244,б), включенную в цепь нагрузки последовательно с вторичной обмоткой 4, но так, чтобы индуцируемые в них э. д. с. были противоположны по фазе. В результате этого напряжение U_выx определяется разностью э. д. с. во вторичной и компенсационной обмотках. При увеличении напряжения U_вх и потока Ф₂ напряжение U_выx поддерживается постоянным не только из-за малого изменения потока Ф ₂ как в стабилизаторе (см. рис. 244, а), а также благодаря возрастанию э. д. с. в компенсационной обмотке 6.

Промышленность выпускает феррорезонансные стабилизаторы напряжения мощностью от 100 Вт до 8 кВт. Эффективность стабилизации характеризуется коэффициентом стабилизации, показывающим, во сколько раз уменьшается относительное изменение выходного напряжения ?U_вых/U_вых по сравнению с относительным изменением входного напряжения ?U_вх/U_вх.

Регуляторы напряжения, схема регулятора напряжения, линейный регулятор напряжения

Показать только в наличии

Успешно стабилизируйте цепь с помощью высококачественного регулятора напряжения.

Это неотъемлемая часть большинства повседневных продуктов и систем, использующих электрическую цепь. На самом деле в большинстве случаев необходимо несколько таких регуляторов напряжения.

Если вы ищете определенный регулятор напряжения 5 В или 12 В или вам нужен автоматический регулятор напряжения для работы, над которой вы работаете, просмотрите ассортимент здесь, на сайте RS. У нас есть продукция от ведущих производителей отрасли, и каждый регулятор изготовлен в соответствии с высочайшими стандартами.

Читайте дальше, чтобы узнать больше о регуляторах напряжения и их использовании.

Что такое регулятор напряжения?

Регулятор напряжения представляет собой интегральную схему (ИС), которая используется для создания и поддержания постоянного выходного напряжения. Они делают это, беря входное напряжение и преобразовывая его в фиксированное выходное напряжение. Это выходное напряжение остается постоянным независимо от любых изменений, которые вносятся во входные параметры или условия нагрузки. Это означает, что регулятор будет поддерживать выход, на котором он установлен.

Регуляторы напряжения используются по двум причинам. Первый заключается в регулировании или, в некоторых случаях, изменении выходного напряжения в цепи. Во-вторых, поддерживать постоянное выходное напряжение при требуемом токе.

Как работают регуляторы напряжения?

Для поддержания выходного напряжения регуляторы сравнивают это выходное напряжение с точным эталонным напряжением. Это сравнение используется для настройки пропускного устройства, которое управляет и поддерживает объем вывода. Этот процесс контролирует и поддерживает напряжение, проходящее через цепь в точках, где расположены регуляторы напряжения.

Зная, какое входное и выходное напряжение вам нужно, вы сможете решить, какой тип регулятора вам нужен. Это либо понижающие стабилизаторы, выходное напряжение которых ниже входного, либо повышающие, когда выходное напряжение выше входного.

Наиболее распространенным типом регулятора напряжения является понижающий, т. е. требующий, чтобы выходное напряжение было меньше входного напряжения. Например, если ваш регулятор напряжения на входе 12 В, а на выходе 5 В, ваш регулятор напряжения является типичной установкой.

Какие существуют типы регуляторов напряжения?

Существует два типа регуляторов напряжения, о которых следует знать:

• Линейные регуляторы напряжения

Идеально подходят для тех, кто хочет понизить напряжение. Они являются экономичным вариантом, но при этом бесшумны, что делает их популярным выбором.

• Импульсные регуляторы

Используются как для повышения, так и для понижения напряжения и обеспечивают высокую энергоэффективность, поэтому они широко распространены среди тех, кто работает с усовершенствованными схемами.

Где используются регуляторы напряжения?

Если питание не может работать от напряжения батареи или внешнего адаптера переменного/постоянного тока, необходимы регуляторы напряжения. Они являются ключевым компонентом электрических цепей, которым требуется определенное входное и выходное напряжение. Входное и выходное напряжение, а также выходной ток являются ключевыми параметрами при выборе регулятора напряжения.

Они используются во многих повседневных приложениях, а также в промышленных условиях. Их можно найти в компьютерах, зарядных устройствах и автомобильных приложениях, как правило, в автомобильном генераторе. В более промышленных масштабах регуляторы напряжения используются на электростанциях в ситуациях, когда схема управляет выходной мощностью установки.

Почему именно RS для ваших регуляторов напряжения?

В RS мы предлагаем широкий выбор регуляторов напряжения, предназначенных для стабилизации цепи. Вы обнаружите, что мы являемся ведущим авторизованным дистрибьютором в Северной Америке и предлагаем продукцию известных производителей, включая Microchip Technology Inc., ON Semiconductor и NTE Electronics.

Если у вас возникнут вопросы, наша команда всегда готова помочь. Свяжитесь с нами, и мы расскажем вам о продуктах. Вы также можете получить совет в нашем экспертном центре контента.
