Уважаемый Пользователь!
Канал ЭлектроХобби на YouTube. Человек, у которого электрика и электроника является хобби, увлечение, делами, что позволяют получать удовольствие или иметь дополнительный заработок, просто обязан иметь у себя в наличии блок питания с плавной регулировкой напряжения! Ведь работая с различной электрической и электронной техникой постоянно приходится сталкиваться с её питанием, а оно, как известно, не всегда одинаково. Постоянно искать источники питания с подходящим напряжением, тоже не выход.
Именно в данном случае наиболее рациональным и правильным решением будет создание простого или сложного, если есть в этом особая необходимость блока питания, имеющего плавное регулирование напряжения питания. Простая, но надёжная схема представлена на рисунке, давайте её разберём. Схема простого, регулируемого плавно, блока питания представляет собой две основные части, это сам блок питания и небольшая транзисторная схема параметрического регулятора напряжения.
Первая часть содержит понижающий трансформатор, выпрямитель диодный мост и конденсатор сглаживающий фильтр. По большей части именно от выбора этих частей зависит мощность всего блока питания. Что бы не делать слишком большим блок питания ограничимся электрической мощностью в 30 Вт.
Хотя для увеличения этой мощности достаточно будет поменять трансформатор, мост и выходной транзистор, имеющие соответствующие величины токов и напряжений. Итак, находим трансформатор, который рассчитан на входное напряжение вольт и выходное вольт, вторичная обмотка должна иметь сечение, обеспечивающее номинальную силу тока в ампера. Далее, спаиваем диодный мостик, элементы которого должны быть рассчитаны на ток не меньше 5 ампер лучше брать с небольшим запасом.
И к выходу моста припаяем фильтрующий конденсатор с ёмкостью от микрофарад и более. Схема плавно регулируемого параметрического стабилизатора после её сборки спайки должна сразу начать нормально работать, хотя если есть желание донастройки и точной регулировки внутренних параметров, можете сами по изменять имеющиеся электронные компоненты, поставив туда наиболее подходящие на Ваш взгляд.
Теперь расскажу о самой работе данной схемы плавно регулируемого блока питания. Трансформатор — его задача заключается в преобразовании электрической энергии, то есть он сетевое напряжение вольт понижает до нужных 12 вольт.
Заметим, что как был у нас переменный ток, так и остался, хотя и понизилась амплитуда. Диодный мостик занимается тем, что переводит все колебания в один полупериод, а именно значение тока после мостика уже меняется только от нуля и до 12 вольт, не меняя своего полюса. Но волнообразный ток подходит не для всех случаев питания электрооборудования, для многих устройств нужен именно постоянный ток, допускающий минимальные колебания.
Для этого и нужен конденсатор, который сглаживает скачки напряжения. Схема регулятора является параметрической, то есть в схеме создаётся некое опорное напряжение, уже от которого путём деления напряжения и усиления силы тока создаются необходимые выходные величины электрических параметров. С выхода мостика, на котором уже сглажены скачки фильтрующим конденсатором , напряжение подаётся на цепь параметрического стабилизатора, состоящего из резистора R1 и стабилитрона VD2.
Тут напряжение делиться, причём на стабилитроне образуется некоторое постоянная его величина с малыми отклонениями. Если напряжение будет меняться, по причине внешних обстоятельств, то эти изменения только будут заметны на R1.
Параллельно стабилитрону, на котором образовалось опорное напряжение постоянной величины, включён переменный резистор R2, что, собственно, и осуществляет плавное изменение выходного напряжения на нашем регулируемом блоке питания. Когда мы его крутим, то получаем определённую величину постоянного напряжения, что далее делится между база-эмиттерными переходами транзисторов, включённых по схеме эмиттерных повторителей.
А, как известно, включение по этой схеме заставляет транзисторы работать в режиме усиления только тока, при том, что напряжение остаётся как бы неизменным. То есть, напряжение снятое с переменного резистора передаётся на выход через транзисторы, которые понижают его только на величину своего насыщения примерно от 0.
Проще говоря — выставили мы на переменном резисторе значение 5 вольт, оно передалось через транзисторы на выход минус примерно 1.
Транзисторы тут являются некими электрическими краниками, которыми мы управляем при помощи изменения напряжения на база-эмиттерных переходах. Чем больше мы подадим на них напряжения с переменного резистора, тем сильнее откроются транзисторы понизится их внутреннее сопротивление и больше электрической мощности передастся на выход регулируемого блока питания.
Эту электрическую схему простого регулируемого блока питания я когда-то давно когда сам начинал заниматься электроникой собрал для себя.
Он меня не разу не подводил, я им проверял устройства, запитывал самодельные схемы, заряжал различные аккумуляторы и т. При желании этот блок питания можно доработать и снабдить дополнительными функциональными элементами, такими как внутренний вольтметр, амперметр, защиты от перегрузки и т. Поиск по сайту. Вы здесь: Схемы Электронные. Схема простого регулируемого плавно блока питания на 0—12 вольт. Электрическая схема и пояснение её работы. Тема: как сделать простой, регулируемый плавно, блок питания своими руками.
Рекомендуемый материал.
Мощный регулируемый источник питания. Мощный регулируемый блок питания на полевом транзисторе схема
На рынке лабораторных блоков питания предлагается множество серий от различных производителей. Одни модели привлекают низкой ценой, другие внушительным видом передней панели, третьи разнообразием функций. Поэтому правильный выбор такого распространённого прибора становится непростой задачей. При этом тщательное сравнение характеристик и возможностей моделей различных производителей может не дать ответа на главный вопрос: какой лабораторный блок питания выбрать для моих задач? В этой статье, полагаясь на свой опыт работы, мы расскажем о простых критериях выбора оптимального лабораторного блока питания, их разновидностях, отличиях и преимуществах. После этого, мы рассмотрим несколько типовых задач и предложим для каждой из них модели блоков питания, выбрав которые Вы сможете эффективно работать и сбережёте свои деньги, время и нервы. Для начала, давайте разберёмся с существующими названиями.
В статье рассмотрена схема простого регулируемого источника питания, реализованная на микросхеме-стабилизаторе LM, которая управляет.
Регулируемый блок питания на транзисторах
Сегодня многие радиолюбители занимаются самостоятельной сборкой различных электронных приборов. Надо сказать, это интеллектуальное увлечение, которое не только позволяет постоянно держать мозги в тонусе, но и экономить на покупке новых, иногда дорогостоящих, приборов и дополнений к ним. Сегодня, пожалуй, самым востребованным из всех вариантов электроприборов самостоятельной сборки является блок питания. Часто многие люди интересуется вопросом, как можно своими руками сделать регулируемый блок питания. Именно этому вопросу и будет посвящена сегодняшняя статья. Любой начинающий радиолюбитель мечтает справиться со сборкой регулируемого блока питания, сделанного на полевых транзисторах. Особенностью такого изделия является то, что здесь имеется возможность регулировать напряжение, получаемое на выходе.
Самодельный блок питания на транзисторах (0-16В, 3А)

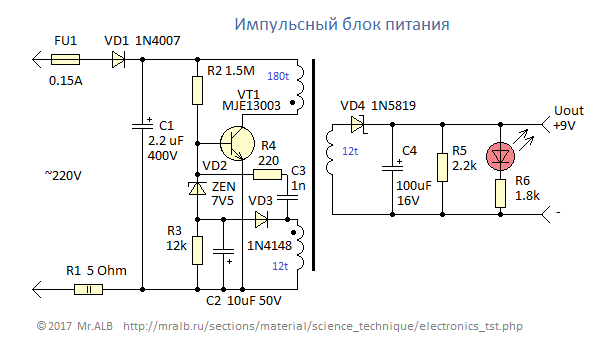

Авторы продолжают анализ истории развития импульсных источников питания. Анализируются особенности нового класса импульсных источников питания, начиная с годов. Рассмотрены первые источники питания, построенные на основе высокочастотных транзисторных преобразователей напряжения с питанием от выпрямленного сетевого напряжения. Этот класс источников питания, динамично развиваясь, постепенно стал доминировать на мировом рынке средств вторичного электропитания. Подчеркивается, что постоянное улучшение параметров блоков питания в части массо-габаритных показателей, экономичности и надежности есть результат успешного решения многих научно-технических проблем развития силовой электроники.
Для питания различных схем нужны разные блоки питания с разными напряжениями и токами, для таких целей в мастерской необходим регулируемый блок питания, то есть лабораторный блок питания.
Лабораторный блок питания
Сделать блок питания своими руками имеет смысл не только увлеченному радиолюбителю.
Самодельный блок электропитания БП создаст удобства и сэкономит немалую сумму также в следующих случаях:. Профессиональные БП рассчитываются на питание нагрузки любого рода, в т. В числе возможных потребителей — прецизионная аппаратура. Заданное напряжение профи-БП должен поддерживать с высочайшей точностью неопределенно долгое время, а его конструкция, защита и автоматика должны допускать эксплуатацию неквалифицированным персоналом в тяжелых условиях, напр. Любительский лабораторный блок питания свободен от этих ограничений и поэтому может быть существенно упрощен при сохранении достаточных для собственного употребления качественных показателей.
Лабораторный блок питания своими руками
Простой регулируемый блок питания радиолюбительских устройств на двух транзисторах. Одним из основных приборов мастерской радиолюбителя является лабораторный блок питания. Собирая какую-либо схему, радиолюбителю для ее отладки, проверки необходим источник питания. В этой статье, на сайте Радиолюбитель , мы рассмотрим следующую радиолюбительскую схему : простой в сборке, не имеющий дефицитных деталей источник питания для радиолюбительских устройств.
Данный блок питания, в зависимости от примененных деталей, позволяет получить на выходе регулируемое напряжение V, при силе тока до 1,5 А. Рассмотрим электрическую схему. Трансформатор Tr1 понижает сетевое напряжение V до напряжения V которое поступает на выпрямитель VDS1 собранный по мостовой схеме из четырех диодов.
(1) КАК СДЕЛАТЬ РЕГУЛИРУЕМЫЙ БЛОК ПИТАНИЯ СВОИМИ РУКАМИ — How to make Adjustable voltage by transformer 3A with transistor 2N
Самодельные регулируемые транзисторные блоки питания: сборка, применение на практике
Все мастера, занимающиеся ремонтом электронной аппаратуры, знают о важности наличия лабораторного блока питания, с помощью которого можно получать различные значения напряжения и тока для использования при зарядке устройств, питании, тестировании схем и т. В продаже имеется много разновидностей таких аппаратов, но опытным радиолюбителям вполне по силам изготовить лабораторный блок питания своими руками. Использовать для этого можно бывшие в употреблении детали и корпуса, дополнив их новыми элементами.
Самый простой блок питания состоит всего из нескольких элементов.
Схема регулируемого блока питания на двух транзисторах
С помощью предлагаемой схемы блока питания для USB порта, можно подсоединить к компьютеру или ноутбуку внешнее USB-устройство, потребляющее большую мощность. Схема достаточно проста в изготовлении в домашних условиях, минимум дефицитных деталей и настройки. Стабильна в работе. Рано или поздно перед радиолюбителем возникает проблема изготовления универсального БП, который пригодился бы на все случаи жизни. То есть имел достаточную мощность, надёжность и регулируемый в широких пределах, к тому же защищал нагрузку от чрезмерного потребления тока при испытаниях и не боялся коротких замыканий.
Канал ЭлектроХобби на YouTube. Человек, у которого электрика и электроника является хобби, увлечение, делами, что позволяют получать удовольствие или иметь дополнительный заработок, просто обязан иметь у себя в наличии блок питания с плавной регулировкой напряжения!
Блок питания: с регулировкой и без, лабораторный, импульсный, устройство, ремонт
By weiger , August 20, in Схемотехника для начинающих.
В книге В. Но, к сожалению, в нём нет защиты от КЗ и его нельзя нагружать больше мА. Помогите, пожалуйста, дополнить эту схему. По идее нужна защита от КЗ и защита по току.
Все мастера, занимающиеся ремонтом электронной аппаратуры, знают о важности наличия лабораторного блока питания, с помощью которого можно получать различные значения напряжения и тока для использования при зарядке устройств, питании, тестировании схем и т. В продаже имеется много разновидностей таких аппаратов, но опытным радиолюбителям вполне по силам изготовить лабораторный блок питания своими руками. Использовать для этого можно бывшие в употреблении детали и корпуса, дополнив их новыми элементами. Самый простой блок питания состоит всего из нескольких элементов.
Юный радиолюбитель
Юный радиолюбитель
ОглавлениеПРЕДИСЛОВИЕ К СЕДЬМОМУ ИЗДАНИЮЮНЫЙ ДРУГ! БЕСЕДА ПЕРВАЯ ИЗ ГЛУБИНЫ ВЕКОВ ЗАГЛЯНЕМ В МИКРОМИР О ПРОВОДНИКАХ, НЕПРОВОДНИКАХ И ПОЛУПРОВОДНИКАХ ЭЛЕКТРИЧЕСКИЙ ТОК ЭЛЕКТРИЧЕСТВО И МАГНЕТИЗМ: КАКАЯ МЕЖДУ НИМИ СВЯЗЬ? ПЕРЕМЕННЫЙ ТОК РОЖДАЕТ ЭЛЕКТРОМАГНИТНЫЕ ВОЛНЫ РОЖДЕНИЕ РАДИО «ГАЗЕТА БЕЗ БУМАГИ И БЕЗ РАССТОЯНИЙ» БЕСЕДА ВТОРАЯ 2.  ПЕРВОЕ ЗНАКОМСТВО С РАДИОПЕРЕДАЧЕЙ И РАДИОПРИЕМОМО КОЛЕБАНИЯХ И ВОЛНАХ О ПЕРИОДЕ И ЧАСТОТЕ КОЛЕБАНИЙ ЕЩЕ РАЗ О РАДИОВОЛНАХ РАДИОВЕЩАТЕЛЬНЫЕ ДИАПАЗОНЫ ВОЛН РАДИОПЕРЕДАЧА РАСПРОСТРАНЕНИЕ РАДИОВОЛН БЕСЕДА ТРЕТЬЯ. ТВОЙ ПЕРВЫЙ РАДИОПРИЕМНИК АНТЕННА И ЗАЗЕМЛЕНИЕ ПЕРВЫЙ РАДИОПРИЕМНИК ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА ТВОЕГО ПРИЕМНИКА КОНСТРУКЦИЯ ПРИЕМНИКА ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ БЕСЕДА ЧЕТВЕРТАЯ. КАК РАБОТАЕТ РАДИОПРИЕМНИК КОЛЕБАТЕЛЬНЫЙ КОНТУР ДЕТЕКТОР И ДЕТЕКТИРОВАНИЕ ГОЛОВНОЙ ТЕЛЕФОН ГРОМКИЙ РАДИОПРИЕМ БЕСЕДА ПЯТАЯ. ЭКСКУРСИЯ В ЭЛЕКТРОТЕХНИКУ ЭЛЕКТРИЧЕСКИЙ ТОК И ЕГО ОЦЕНКА ЭЛЕКТРИЧЕСКОЕ СОПРОТИВЛЕНИЕ ЭЛЕКТРИЧЕСКОЕ НАПРЯЖЕНИЕ ЗАКОН ОМА ИНДУКТИВНОЕ СОПРОТИВЛЕНИЕ МОЩНОСТЬ И РАБОТА ТОКА ТРАНСФОРМАЦИЯ ПЕРЕМЕННОГО ТОКА РЕЗИСТОРЫ КОНДЕНСАТОРЫ СИСТЕМА СОКРАЩЕННОГО ОБОЗНАЧЕНИЯ НОМИНАЛЬНЫХ СОПРОТИВЛЕНИЙ РЕЗИСТОРОВ И ЕМКОСТЕЙ КОНДЕНСАТОРОВ КОРОТКО О ПЛАВКОМ ПРЕДОХРАНИТЕЛЕ ОСТОРОЖНО – ВЫСОКОЕ НАПРЯЖЕНИЕ! БЕСЕДА ШЕСТАЯ.  ПОЛУПРОВОДНИКИ И ПОЛУПРОВОДНИКОВЫЕ ПРИБОРЫПОЛУПРОВОДНИКИ И ИХ СВОЙСТВА ЭЛЕКТРОПРОВОДНОСТЬ ПОЛУПРОВОДНИКА ДИОДЫ И ИХ ПРИМЕНЕНИЕ СТАБИЛИТРОН И ЕГО ПРИМЕНЕНИЕ БИПОЛЯРНЫЕ ТРАНЗИСТОРЫ ТРАНЗИСТОР – УСИЛИТЕЛЬ СХЕМЫ ВКЛЮЧЕНИЯ И ОСНОВНЫЕ ПАРАМЕТРЫ БИПОЛЯРНЫХ ТРАНЗИСТОРОВ КОРОТКО О ПОЛЕВОМ ТРАНЗИСТОРЕ БЕСЕДА СЕДЬМАЯ. ПЕРВЫЙ ТРАНЗИСТОРНЫЙ ПРИЕМНИК ОТ ДЕТЕКТОРНОГО – К ОДНОТРАНЗИСТОРНОМУ ПРИЕМНИКУ ВАРИАНТЫ ОДНОТРАНЗИСТОРНОГО ПРИЕМНИКА ОДНОТРАНЗИСТОРНЫЙ РЕФЛЕКСНЫЙ ПОДВЕДЕМ НЕКОТОРЫЕ ИТОГИ БЕСЕДА ВОСЬМАЯ. ИЗМЕРИТЕЛЬНАЯ ТЕХНИКА ПЕРВОЙ НЕОБХОДИМОСТИ ИЗМЕРИТЕЛЬНЫЕ ПРОБНИКИ ИЗМЕРИТЕЛЬНЫЙ ПРИБОР МАГНИТОЭЛЕКТРИЧЕСКОЙ СИСТЕМЫ МИЛЛИАМПЕРМЕТР ВОЛЬТМЕТР ОММЕТР МИЛЛИАМПЕРВОЛЬТОММЕТР ИЗМЕРЕНИЕ ОСНОВНЫХ ПАРАМЕТРОВ ТРАНЗИСТОРОВ БЕСЕДА ДЕВЯТАЯ. ТВОЯ МАСТЕРСКАЯ ВЕРСТАЧНАЯ ДОСКА РАБОЧИЙ СТОЛ НАУЧИСЬ ПАЯТЬ О НЕКОТОРЫХ МАТЕРИАЛАХ И ПРИЕМАХ МОНТАЖА ГНЕЗДА И ЗАЖИМЫ КОММУТАЦИОННЫЕ УСТРОЙСТВА КАТУШКИ ИНДУКТИВНОСТИ КОЛЕБАТЕЛЬНЫХ КОНТУРОВ МАКЕТНАЯ ПАНЕЛЬ ПЕЧАТНЫЙ МОНТАЖ О МЕРАХ ПРЕДОСТОРОЖНОСТИ ПРИ МОНТАЖЕ ТРАНЗИСТОРОВ БЕСЕДА ДЕСЯТАЯ.  МИКРОФОНЫ, ЗВУКОСНИМАТЕЛИ, ЭЛЕКТРОДИНАМИЧЕСКИЕ ГОЛОВКИМИКРОФОНЫ ЗВУКОСНИМАТЕЛИ ГОЛОВКИ ДИНАМИЧЕСКИЕ ПРЯМОГО ИЗЛУЧЕНИЯ И ГРОМКОГОВОРИТЕЛИ БЕСЕДА ОДИННАДЦАТАЯ. ИСТОЧНИКИ ТОКА ГАЛЬВАНИЧЕСКИЕ ЭЛЕМЕНТЫ И БАТАРЕИ АККУМУЛЯТОРЫ И АККУМУЛЯТОРНЫЕ БАТАРЕИ ВЫПРЯМИТЕЛЬ СЕТЕВОЙ БЛОК ПИТАНИЯ БЕСЕДА ДВЕНАДЦАТАЯ. УСИЛИТЕЛЬ ЗВУКОВОЙ ЧАСТОТЫ КАСКАДЫ УСИЛИТЕЛЯ ПРОСТОЙ ДВУХКАСКАДНЫЙ УСИЛИТЕЛЬ ДВУСТОРОННИЙ ТЕЛЕФОН СТАБИЛИЗАЦИЯ РЕЖИМА РАБОТЫ ТРАНЗИСТОРА ДВУХТАКТНЫЙ УСИЛИТЕЛЬ МОЩНОСТИ ПАРАМЕТРЫ УСИЛИТЕЛЯ ЗЧ УСИЛИТЕЛЬ ЗЧ С ПОВЫШЕННОЙ ВЫХОДНОЙ МОЩНОСТЬЮ ЭЛЕКТРОФОН ПЕРЕНОСНЫЙ РАДИОУЗЕЛ БЕСЕДА ТРИНАДЦАТАЯ. ТРАНЗИСТОРНЫЕ ПРИЕМНИКИ ПРЯМОГО УСИЛЕНИЯ ОТ УСИЛИТЕЛЯ – К ПРИЕМНИКУ ПРЯМОГО УСИЛЕНИЯ УСИЛИТЕЛЬ РАДИОЧАСТОТЫ И МАГНИТНАЯ АНТЕННА О НЕКОТОРЫХ ДЕТАЛЯХ ПОРТАТИВНЫХ ПРИЕМНИКОВ ПОРТАТИВНЫЙ ПРИЕМНИК РАДИОЧАСТОТНЫЙ БЛОК РАДИОЛЫ РЕФЛЕКСНЫЕ ПРИЕМНИКИ БЕСЕДА ЧЕТЫРНАДЦАТАЯ. НА ЭЛЕКТРОННЫХ ЛАМПАХ УСТРОЙСТВО ЭЛЕКТРОННОЙ ЛАМПЫ КАК РАБОТАЕТ ДИОД ТРИОД И ЕГО СВОЙСТВА КАТОДЫ ЭЛЕКТРОННЫХ ЛАМП ТРИОД – УСИЛИТЕЛЬ МНОГОЭЛЕКТРОДНЫЕ ЛАМПЫ КОНСТРУКЦИЯ, МАРКИРОВКА И ЦОКОЛЕВКА РАДИОЛАМП УСИЛИТЕЛЬ ЗВУКОВОЙ ЧАСТОТЫ ПРИЕМНИК 1-V-1 БЕСЕДА ПЯТНАДЦАТАЯ.  ОТ ПРИЕМНИКА ПРЯМОГО УСИЛЕНИЯ – К СУПЕРГЕТЕРОДИНУОСОБЕННОСТИ СУПЕРГЕТЕРОДИНА ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ ТРАНЗИСТОРНЫЙ СУПЕРГЕТЕРОДИН ЛАМПОВЫЙ СУПЕРГЕТЕРОДИН БЕСЕДА ШЕСТНАДЦАТАЯ. ЗНАКОМСТВО С АВТОМАТИКОЙ ФОТОЭЛЕМЕНТЫ ЭЛЕКТРОМАГНИТНЫЕ РЕЛЕ ЭЛЕКТРОННОЕ РЕЛЕ ФОТОРЕЛЕ АВТОМАТ ВКЛЮЧЕНИЯ УЛИЧНОГО ОСВЕЩЕНИЯ РЕЛЕ ВЫДЕРЖКИ ВРЕМЕНИ АКУСТИЧЕСКОЕ РЕЛЕ ЭЛЕКТРОННЫЙ СТОРОЖ КОДОВЫЙ ЗАМОК БЕСЕДА СЕМНАДЦАТАЯ. О МУЛЬТИВИБРАТОРЕ И ЕГО ПРИМЕНЕНИИ МУЛЬТИВИБРАТОР АВТОКОЛЕБАТЕЛЬНЫЙ ЖДУЩИЙ МУЛЬТИВИБРАТОР МУЛЬТИВИБРАТОР В ГЕНЕРАТОРАХ И ЭЛЕКТРОННЫХ ПЕРЕКЛЮЧАТЕЛЯХ МУЛЬТИВИБРАТОР В РАДИОТЕХНИЧЕСКИХ ИГРУШКАХ МУЗЫКАЛЬНЫЙ АВТОМАТ «СОЛОВЕЙ» БЕСЕДА ВОСЕМНАДЦАТАЯ. ТВОЯ ИЗМЕРИТЕЛЬНАЯ ЛАБОРАТОРИЯ МОСТОВОЙ ИЗМЕРИТЕЛЬ ТРАНЗИСТОРНЫЙ ВОЛЬТМЕТР ПОСТОЯННОГО ТОКА ЧАСТОТОМЕР ИЗМЕРИТЕЛЬНЫЕ ГЕНЕРАТОРЫ СИГНАЛОВ ЗВУКОВОЙ ЧАСТОТЫ БЕСЕДА ДЕВЯТНАДЦАТАЯ. НА МИКРОСХЕМАХ НА АНАЛОГОВЫХ МИКРОСХЕМАХ СЕРИЙ К118 и К122 СУПЕРГЕТЕРОДИН НА МИКРОСХЕМАХ СЕРИИ К224 УСИЛИТЕЛЬ ЗЧ НА ОДНОЙ МИКРОСХЕМЕ НА ЛОГИЧЕСКИХ ЭЛЕМЕНТАХ МИНИАТЮРНЫЙ ПРИЕМНИК БЕСЕДА ДВАДЦАТАЯ.  СТЕРЕОФОНИЯСТЕРЕОЭФФЕКТ. ЧТО ЭТО ТАКОЕ? СТЕРЕОФОНИЧЕСКИЙ ЗВУКОСНИМАТЕЛЬ СТЕРЕОФОНИЯ НА ГОЛОВНЫЕ ТЕЛЕФОНЫ СТЕРЕОФОНИЧЕСКИЙ КОМПЛЕКС БЕСЕДА ДВАДЦАТЬ ПЕРВАЯ. ВВЕДЕНИЕ В ЭЛЕКТРО- И ЦВЕТОМУЗЫКУ О НЕКОТОРЫХ СВОЙСТВАХ МУЗЫКАЛЬНОГО ЗВУКА ТЕРМЕНВОКС ЗВУЧАЩАЯ КЛАВИАТУРА ЭЛЕКТРОННЫЙ РОЯЛЬ ЭЛЕКТРОГИТАРА О ЦВЕТОМУЗЫКЕ ЦВЕТОМУЗЫКАЛЬНАЯ ПРИСТАВКА СВЕТОДИНАМИЧЕСКАЯ УСТАНОВКА БЕСЕДА ДВАДЦАТЬ ВТОРАЯ. ТЕЛЕУПРАВЛЕНИЕ МОДЕЛЯМИ МОДЕЛЬ ИДЕТ НА СВЕТ ДЕШИФРАТОР МОДЕЛЬ, УПРАВЛЯЕМАЯ ЗВУКОМ АППАРАТУРА РАДИОУПРАВЛЕНИЯ МОДЕЛЯМИ БЕСЕДА ДВАДЦАТЬ ТРЕТЬЯ. ПРИГЛАШЕНИЕ В РАДИОСПОРТ ЧТО ТАКОЕ «ЛИСА»? РАДИОКОМПАС ПРИЕМНИК «ЛИСОЛОВА» НА СОРЕВНОВАНИЯХ РАДИОСПОРТСМЕНЫ КОРОТКОВОЛНОВИКИ ТРАНСИВЕР НАЧИНАЮЩЕГО КОРОТКОВОЛНОВИКА БЕСЕДА ДВАДЦАТЬ ЧЕТВЕРТАЯ. НА СТРАЖЕ ОТЧИЗНЫ ОРУЖИЕ РАДИСТА ОРГАНИЗАЦИЯ РАДИОСВЯЗИ РАДИОРЕЛЕЙНАЯ СВЯЗЬ РАДИОЛОКАЦИЯ ЗАКЛЮЧЕНИЕ ПРИЛОЖЕНИЯ 1. МЕЖДУНАРОДНАЯ СИСТЕМА ЕДИНИЦ 2.  УСЛОВНЫЕ БУКВЕННО-ЦИФРОВЫЕ ОБОЗНАЧЕНИЯ НА ЭЛЕКТРИЧЕСКИХ СХЕМАХ |
Г. Юный радиолюбитель. — 7-е изд., перераб. и доп. — М.: Радио и связь, 1987. — 440 с.
ИСТОЧНИКИ ПИТАНИЯ И РЕГУЛЯТОРЫ
Почти все электронные схемы должны работать от источника питания Например, батарея или источник переменного тока. С появлением полупроводников мощность источники питания (и связанные с ними схемы регулирования) приняли радикальное новый дизайн и функции. В этом разделе представлено большое разнообразие этих новых транзисторные схемы.
Транзисторыхорошо подходят для использования в источниках питания, так как обеспечивают различное количество рассеиваемой мощности. Это возможно, потому что транзистор (имеющий низкое внутреннее падение сопротивления IR) действует как переменный резистор в цепи. Путем эффективного усиления емкости цепи транзистор также может быть сделан, чтобы действовать как превосходный фильтр пульсации.
Стабилитроны, которые во многом напоминают газотрубный регулятор, часто
применяется к цепям, где требуется опорное напряжение.
В большинстве регулируемых
источников питания, фиксированное напряжение используется в качестве опорного, чтобы установить рабочее
точка для цепей питания.
————— 300 В, 200 МА ТВЕРДОТЕЛЬНОЕ РЕГУЛИРУЕМОЕ ПИТАНИЕ. 300 вольт
регулируемая подача.
РЕГУЛИРУЕМОЕ ПИТАНИЕ НА 300 В
стабилитронов вместе с транзистором, имеющим коллектор-эмиттер на 80 вольт. смещения и рассеяния 16 Вт, может использоваться в диапазоне мощности 300 вольт запасы. На этой схеме транзистор включен последовательно с минусовым выводом. регулируемого питания, в то время как последовательные диоды включены параллельно через поставлять. Разница между выходным и входным напряжением составляет 80 вольт при Условия минимальной нагрузки. При максимальном токе питания 200 мА транзистор рассеивает примерно 16 Вт.
Во время работы увеличение тока нагрузки вызовет параллельную комбинацию
Х3 и Х4 вести потяжелее. X2 будет настроен более позитивно
и привести к увеличению смещения X1.
В результате выходное напряжение вернется к номинальному значению.
Уменьшение тока нагрузки изменит это действие на противоположное. Следовательно, вывод напряжение источника питания будет регулироваться до определенного уровня напряжения необходимый.
НИЗКОВОЛЬТНЫЕ ИСТОЧНИКИ ПИТАНИЯ
Вот четыре типичных низковольтных блока питания, которые можно использовать с звуковые усилители или испытательное оборудование.
В части А схемы показан мост из четырех кремниевых выпрямителей 1N1692 с один фильтрующий конденсатор емкостью 1500 мкф/д между ними.
При вторичном напряжении трансформатора 25,2 В переменного тока выход блока питания на холостом ходу составляет -40 вольт, а на выходе при 400 милах — 33 вольта. Это предложение можно использовать для питания усилителя мощностью до 7 Вт.
Часть B схемы показывает блок питания, который можно использовать для питания двух 7-ваттных
усилители звука. При вторичном напряжении 24 В переменного тока напряжение холостого хода
составляет -38 вольт; а при нагрузке 400 мОм напряжение падает до — 34 вольта.
Часть C схемы использует те же самые выпрямители через 33-вольтовую вторичную обмотку. Здесь нагрузка делится на две части путем заземления выпускного крана. и удвоение емкости фильтров. Каждый выход — 50 вольт на холостом ходу и — 45 вольт при 400 милах. Этот блок питания можно использовать для двух отдельных усилители звука по 10 Вт каждый.
В D на схеме показан источник питания 12 В, 1 А.
Имеется два выхода -12 В. Один на 12-вольтовом стабилитроне для слаботочной нагрузки, а другой — через регулирующий силовой транзистор — для сильноточной нагрузки.
————— (A) 33 В, 400 мил.
(B) 34 вольта, 400 мил.
(C) Два выхода 45 В, 400 мил.
(D) Два выхода на 12 вольт.
Источники питания низкого напряжения.
КОНТРОЛЬ ФАЗ ПИТАНИЯ ПОСТОЯННОГО ТОКА
На этом рисунке показана пара тиристоров в однофазной цепи управления мощностью.
в котором регулятор R7 позволяет регулировать выходное напряжение от нуля до максимума.
Одиночный UJT (X1) используется для формирования стробирующего сигнала для срабатывания обоих SCR.
чередование полупериодов.
Благодаря выпрямляющему действию CR1 и CR2 и отсечению CR3 а R1-на UJT подается напряжение прямоугольной формы с амплитудой 20 вольт XL Это напряжение заставляет X1 работать как генератор релаксации, импульс тока затвора на тринисторы под углом открытия, определяемым временем константа R6, R7 и Cl. SCR, который имеет положительное анодное напряжение во время импульс затвора — это тот, который сработает, таким образом подав напряжение на нагрузку за этот полупериод.
Когда X1 меняет степень колебаний, срабатывает другой SCR, таким образом поддержание постоянного выходного напряжения. Угол обстрела можно регулировать средствами R7. При частоте 60 Гц угол открытия этой схемы может варьироваться от примерно от 10° до 180° (полностью выключен).
————- Управление фазами питания постоянного тока.
СИЛЬНОТОЧНЫЙ РЕГУЛЯТОР С ЗЕНЕРОМ
Конструкция сильноточного источника питания зависит от потребностей нагрузки.
Нерегулируемый
источник должен быть в состоянии обеспечить от трех до шести вольт больше, чем требуется
мощность в условиях полной нагрузки. Кроме того, ток рассеивания транзисторов
необходимо учитывать при проектировании источника питания.
Схема на этой схеме состоит из двух каскадных усилителей тока, управляющих четыре параллельно соединенных токовых транзистора.
Поскольку требования к выходной мощности этого источника питания высоки, каскадные транзисторы действовать как усилитель тока для увеличения номинальной мощности до 25 Вт.
Для сильноточных приложений следует использовать несколько параллельно соединенных транзисторов. использоваться в качестве токопроводящего элемента. Как показано здесь, четыре транзистора 2N1136 легко справится со 150 Вт; а при идеальных условиях теплоотвода они могут мощность до 240 Вт.
Выходное напряжение регулируется потенциометром R2. Однако, если ввод
напряжение уменьшается, падение на транзисторах увеличивается и максимальное
выходной ток уменьшится.
Этого состояния можно избежать, включив отдельный источник питания для стабилитрон. В этом случае вариак или регулируемый автотрансформатор будет использоваться на входе переменного тока и будет механически соединен с регулировкой напряжения потенциометр R2. Таким образом, в этой схеме напряжения коллектор-эмиттер ток через транзисторы не превышал бы 3-6 вольт. Таким образом, большой увеличение выходного тока обеспечивалось бы при низких напряжениях.
————- Сильноточный стабилизатор со стабилитроном.
РЕГУЛИРУЕМЫЙ ИСТОЧНИК ПИТАНИЯ
Это регулируемый источник питания переменного тока на 115 В, в котором
выходное напряжение остается постоянным при широких изменениях входного сигнала. Значение
вторичное напряжение переменного тока никогда не должно превышать максимум 25 вольт (среднеквадратичное значение) и
выходное напряжение должно быть менее чем на полвольта выше опорного
батарея. При желании 6-вольтовую батарею можно заменить стабилитроном.
(тип A5B или аналогичный). Однополупериодный выпрямитель D1 состоит из двух параллельно включенных
Селеновые выпрямители на 500 мА.
—————- Регулируемый блок питания.
РЕГУЛЯТОР НАПРЯЖЕНИЯ НА 150 ВТ
Это 150-ваттный стабилизатор напряжения для использования (с переменной нагрузкой) на 117-вольтовая линия. Компоненты, используемые в этой схеме, представляют собой небольшие слаботочные устройства, что позволяет легко установить всю сборку в небольшой настенной распределительной коробке. для использования при диммировании ламповой нагрузки. КПД этой схемы ниже, чем у встречное расположение управляемых выпрямителей из-за добавочного напряжения падение диодов. Этот тип схемы ограничен системами, работающими на частоты мощности и использование стандартных выпрямителей с кремниевым управлением (SCR) близкие к их максимальным рейтингам.
В этой схеме на тринистор подается двухполупериодное выпрямленное напряжение через
диоды CR1, CR2, CR3 и CR4.
В каждом полупериоде ток будет достигать почти
ноль из-за трех последовательно смещенных в прямом направлении диодных падений (два диода
и СКР). Таким образом, для 117-вольтовой системы с 60 циклами ток уменьшается
до микроампер в течение не менее 20 микросекунд в течение каждого полупериода.
Из-за медленного нарастания прямого напряжения на частоте сети в этот раз интервала достаточно, чтобы ворота управляемого выпрямителя восстановили управление своего анода. SCR и его цепь зажигания (используя управление фазой на каждом половину цикла переменного тока) затем подаст контролируемое напряжение переменного тока на последовательную нагрузку в линии переменного тока.
————- 150-ваттный регулятор напряжения.
——————(A) Формы волны в переключателе.
—————— (B) Электрическое управление фазой. (C) Форма напряжения тока.
Переключатель переменного тока с фазовым управлением.
ПЕРЕКЛЮЧАТЕЛЬ ПЕРЕМЕННОГО ТОКА С ФАЗОВЫМ УПРАВЛЕНИЕМ
Выпрямители с кремниевым управлением (тиристоры) можно легко контролировать, применяя
переменного тока к электроду затвора, точно так же, как тиратроном можно управлять, подавая
правильный переменный ток к своей сети.
На этой схеме тиристоры соединены встречно-параллельно (или катод-анод). через вход. Четыре диода (от CR1 до CR4) образуют мост через источник питания, со схемой управления (X1, X2 и CR5) через центр моста.
В части A-1 диаграммы показан вход переменного тока, а в части A-2 показана форма сигнала вырабатывается через (1) мостовые выпрямители, (2) стабилитрон и (3) мостовая нагрузка R3. Положительное напряжение ( Часть A-3), которое появляется на UJT X1 также заряжает C1 через регулятор напряжения R2.
Когда C1 заряжается, он вызывает ток XI, таким образом разряжая C1 через X1.
Этот ток, протекающий через T1, запускает SCR1 или SCR2 (в зависимости от того, какой анод
управляется положительно). Результирующие формы сигналов показаны в частях A-3 и A-5.
Когда срабатывает один тиристор, напряжение на них обоих уменьшается примерно до
один вольт. Это удерживает конденсатор C1 разряженным до тех пор, пока напряжение питания не изменится на противоположное.
В это время начинается новый временной цикл срабатывания альтернативного SCR.
Угол открытия обоих тиристоров регулируется потенциометром R2. Минимум
выходное напряжение возникает, когда R2 находится в максимальном положении.
При желании можно использовать NPN-транзистор (X2) для электрического управления угол обстрела. Цепь в части B диаграммы показывает, как напряжение и током, подаваемым на нагрузку, можно управлять. Это делается путем задержки точка в цикле переменного тока, в которой тиристор переключается с блокирующего на проводящий состояние.
Часть C диаграммы иллюстрирует влияние этого задержанного срабатывания на
среднее и среднеквадратичное значение выходного напряжения и тока в однофазном, двухполупериодном переменном токе или
Цепи резистивной нагрузки постоянного тока. Эта схема может использоваться для диммирования лампы, температуры
контроль и регулировка напряжения. Используя первичную обмотку трансформатора для
указанная нагрузка, можно управлять очень высоким напряжением или током
нагрузки на вторичке.
—————
(А) Однополупериодный выпрямитель 1Н1763.
Однополупериодный выпрямитель(Б)1Н1764.
(С) Однополупериодный удвоитель напряжения 1N1763.
(D) Полупериодный удвоитель напряжения IN1764.
(E) Двухполупериодный удвоитель напряжения IN1763.
(F) Двухполупериодный удвоитель напряжения 1N1764.
————- Источники питания приемника.
ИСТОЧНИК ПИТАНИЯ ПРИЕМНИКА
Некоторые блоки питания телевизоров используют в своих цепях либо диод IN1763, либо IN1764, как показано на диаграмме.
INI63 имеет пиковое обратное номинальное значение 400 вольт и номинальный постоянный постоянный ток.
от 500 миллиампер. Он также имеет максимальный номинальный обратный ток 100 микроампер.
(при номинальном пиковом обратном напряжении и температуре окружающей среды 25°С). Этот диод
предназначен для приложений, в которых пиковое обратное напряжение переменного тока до 140 вольт
найдены.
Однако INI 764 имеет максимальное пиковое обратное напряжение 500 Ом.
вольт; он предназначен для применения в выпрямителях с обратными пиковыми напряжениями
до 175 вольт.
Части A и B диаграммы показывают кривые выхода и напряжения тока для однополупериодные выпрямители, а C и D показывают кривые для однополупериодных удвоителей напряжения. Наконец, E и F показывают схемы двухполупериодных удвоителей напряжения и их характеристики. кривые.
ПРИНАДЛЕЖНОСТЬ ДЛЯ КАЛИБРОВКИ СЧЕТЧИКА
На этой схеме показан регулируемый стабилизированный источник питания для использования в транзисторных тестирование или калибровка счетчика. Диапазон напряжений от 0 до 30 вольт, с регулировкой 0,1 % для входа от 100 до 130 вольт. Источник питания имеет многократную мощность трансформатор для подачи регулируемого напряжения в систему мост-выпрямитель.
В диапазоне 10 вольт стабилитрон 1N1512 подключен между базой
X1 и положительной шины, что приводит к появлению регулируемого напряжения на
потенциометр R1.
Часть этого напряжения подается на базы параллельно соединенных
X2 и X3 в качестве смещения. Поскольку резистор R1 устанавливает смещение на этих усилителях тока,
регулирует выходное напряжение источника питания.
В диапазоне 20 вольт 1Nl516 заменяет 1Nl512 и максимальную мощность напряжение возрастает до 22 вольт. В диапазоне 30 вольт два диода соединены последовательно, что позволяет максимальное выходное напряжение приблизительно 32 вольта. На каждом напряжении диапазон, соответствующий отвод вторичной обмотки T1 выбирается для минимизации падение напряжения на X2 и X3. Это уменьшенное падение напряжения снижает как рассеивание коллектора и напряжение коллектор-эмиттер X2 и X3. Таким образом, смещение на транзисторах остается постоянным для различных входных напряжения. Четвертая секция переключателя диапазонов изменяет множительный резистор. для вольтметра.
Переключатель S4 изменяет множители для индикатора MA; и в качестве меры предосторожности против
перегрузка, S3 закорачивает клеммы, когда счетчик не используется.
Сопротивления
для измерителя тока или напряжения зависят от конкретного используемого измерителя.
300 В, 200 мА ПИТАНИЕ ПОСТОЯННОГО ТОКА
Этот источник питания обеспечивает 300 вольт постоянного тока до 200 мил. Это высоковольтный источник питания, который можно использовать там, где размер и регулирование являются важными факторами. Каждая ветвь мостового выпрямителя содержит либо один 1N540 или два 1N538. За выпрямителем следует пи-фильтр и транзистор. секция регулятора.
Регулировка этого источника + 1 % от 0 до 200 мА постоянного тока, с выходом пульсации менее 3 милливольт от пика к пику.
РЕГУЛЯТОР НАПРЯЖЕНИЯ НА ШУНТ-ЗИНЕРЕ ДИОД-ТРАНЗИСТОР
Стабилитроны, используемые с транзисторами, создают эффективные шунтирующие регуляторы напряжения.
Коэффициент регулирования напряжения такой установки улучшается за счет усиления по току
используемого транзистора; следовательно, регулятор может обрабатывать большую мощность.
—————-
—————
————— Шунтирующий стабилитрон-диодно-транзисторный регулятор напряжения.
(A) Диод, управляющий 10-ваттной нагрузкой.
(B) База управления диодом X1.
(C) Цепь для Vo выше напряжения стабилитрона.
(D) Цепь для Vo ниже напряжения стабилитрона.
В части А схемы стабилитрон мощностью 1 Вт может управлять нагрузкой 10 Вт, тогда как в части B диод контролирует только базовый потенциал XL. Здесь X1 используется как эмиттерный повторитель и усилитель тока с его коллектор-база напряжение, определяющее смещение на параллельном стабилизаторе X2. Если бы этот регулятор для использования там, где встречается очень большое изменение тока, несколько тогда вместо X2 пришлось бы использовать транзисторы с шунтирующим соединением.
В части С схемы показано питание с шунтовой регулировкой для выходов большей мощности.
чем напряжение стабилитрона (Vz).
Здесь выходное напряжение определяется
формула R1+R2 Vo= R2(Vz). Например, если R1 и R2 имеют одно и то же значение,
выходное напряжение (Vo) будет вдвое больше Vz. Резистор R3 более-менее компенсирует
изменения напряжения питания регулятора. Однако с помощью
потенциометр вместо R3, точная величина колебаний может быть компенсирована
для. Следует избегать чрезмерного сопротивления на R3, поскольку Vo будет падать по мере
входное напряжение увеличивается. Пульсации выходного напряжения будут менее 10 мВ.
когда регулятор питается от двухполупериодного выпрямителя мощностью 20 мФд.
Когда требуется напряжение ниже напряжения стабилитрона, схема в части D
можно использовать схему. Здесь потенциал коллектор-эмиттер транзистора равен
регулируется диодом, а положение потенциометра R2 определяет
регулируемое выходное напряжение. Этот потенциометр должен иметь минимальное сопротивление
насколько это возможно, чтобы свести к минимуму колебания напряжения из-за изменений нагрузки.
СИЛОВЫЕ ТРАНЗИСТОРЫ В КАЧЕСТВЕ ДИОДНЫХ ВЫПРЯМИТЕЛЕЙ
Поскольку транзисторы, соединенные последовательно, имеют лишь небольшую потерю напряжения, они могут быть использованы для высоковольтных приложений. Обратное напряжение и рассеиваемая мощность две основные характеристики, которые следует учитывать при настройке простого выпрямителя схемы. Из-за этих соображений силовые транзисторы (с низким характеристики прямой проводимости) весьма полезны в качестве выпрямителей.
Обратное напряжение — это значение пикового переменного тока, приложенного к выпрямителю (ям). в обратном направлении. Он может достигать 2,8-кратного среднего выхода постоянного тока.
В части А схемы пример работы последовательно соединенных транзисторов показан двухполупериодный выпрямитель на 20 ампер.
Для работы от сети 117 В пиковое обратное напряжение (PIV) четырех транзисторов
последовательно будет примерно 400 вольт. Резисторы на 1 ватт, 5000 Ом
используется, как показано, для предотвращения появления всех 400 вольт на любом
транзистор.
—————209 Силовые транзисторы в качестве диодных выпрямителей. (A) Последовательный выпрямитель.
(B) Параллельный выпрямитель. (C) Управляемый выпрямитель.
Силовые транзисторы, используемые в качестве выпрямителей, имеют небольшие потери мощности из-за их очень низкое прямое падение напряжения. Значение рассеиваемой выходной мощности выпрямителя составляет примерно 0,5 Вт на ампер.
Для тока нагрузки 2,5 ампера эти транзисторы не требуют радиатора при комнатной температуре. Однако для нагрузки, требующей 10 ампер, радиатор должна быть предусмотрена рассеивающая мощность 5 Вт; а при 20 амперах тепло раковина должна быть способна рассеивать 10 Вт. В большинстве оборудования эти радиаторы Требования удовлетворяются за счет крепления транзисторов к шасси.
Транзисторы могут работать с большей мощностью, если их включить параллельно.
как показано в части B. Пять транзисторов 2N627 можно использовать как 12-вольтовый, 100-амперный
полуволновое питание.
Источники питания с отводом по центру или мостового типа также могут
быть построены на параллельных транзисторах.
Простая управляемая схема двухполупериодного выпрямителя показана в части C диаграмма. Ток, проходящий за каждый полупериод (ограничен импедансом нагрузки) регулируется номиналом R1. По мере увеличения сопротивления R1 базовые токи X1 и X2 становятся все более и более ограниченными, тем самым уменьшая ток, подаваемый на нагрузку. В результате получается очень плавное и эффективное управление. выходного тока и напряжения.
——— 6-вольтовое зарядное устройство. (А) Зарядное устройство. (B) Текущая форма волны.
ЗАРЯДНОЕ УСТРОЙСТВО
Зарядное устройство на шесть вольт показано в части A схемы.
Два 6,3-вольтовых трансформатора, каждый через линию переменного тока, обеспечивают 12,6 вольт. Два 2Н1539 используются в качестве выпрямителей, для управления постоянным током.
Доступны три положения: низкое, высокое и выключено.
С сопротивлением 150 Ом
в цепи (низкое положение) протекание тока показано в Части B. Ток
поток на каждом полупериоде зависит от этого сопротивления и ограничивается только
импеданс нагрузки (аккумулятора).
ЭЛЕКТРОННЫЙ ФИЛЬТР Пульсаций
Электронный силовой транзисторный фильтр очень эффективно снижает потребляемую мощность. рябь. Емкость фильтра на нагрузке приблизительно равна базового фильтра, умноженного на коэффициент усиления транзистора по току.
———- Электронный фильтр пульсаций.
(A) Цепь фильтра 0,025 фарад.
(B) Характеристические кривые.
———————
БАЗОВАЯ ЦЕПЬ ОГРАНИЧЕНИЯ Пульсаций ТРАНЗИСТОРА АНО ПРЕДСТАВИТЕЛЬНАЯ ФОРМА ВОЛНЫ НАПРЯЖЕНИЯ. (A) Базовая схема с сигналами.
—————— (B) Цепь повышенной чувствительности.
Фильтр пульсаций.
Этот коэффициент умножения емкости приводит к эффективной емкости фильтра
25 000 м/д в схеме Части A.
Кривые в Части B показывают очень
низкие пульсации напряжения, полученные при больших токах нагрузки. Не менее эффективная фильтрация
с помощью обычного метода измерения емкости дросселя потребовало бы использования очень
большая и дорогая катушка индуктивности и/или конденсатор.
Этот тип фильтра можно применять практически к любому источнику питания постоянного тока, если сохраняется низкое напряжение коллектор-эмиттер.
ФИЛЬТРЫ ВОРОТА
Действуя как переменное последовательное сопротивление, силовой транзистор обеспечивает эффективное фильтр пульсаций для источника питания постоянного тока, где коэффициент усиления транзистора мера эффективности цепи.
Часть A показывает базовую схему с (I) входом переменного тока, (2) выходом выпрямителя,
(3) выход LC-фильтра, (4) напряжение на транзисторе и
(5) выход цепи. Заштрихованная часть ( 4) представляет ту часть
рассеиваемое на транзисторе напряжение. Эффект фильтрации пульсаций
транзистор сравним с таковой в обычной схеме фильтра, в которой
C2 равен C1, умноженному на коэффициент усиления транзистора по току.
Фильтр пульсаций будет наиболее эффективен, когда транзистор работает близко до насыщения. Минимальное падение напряжения на транзисторе от 1 до 2 вольт. для ожидаемого максимального тока нагрузки. В части B использование развязывающей сети R2-C2 улучшает чувствительность схемы, как и добавление второго транзистора.
Типовые значения цепи для частей A и B показаны в части C схемы.
————- Серийный регулятор напряжения.
Предназначен для выхода 21 вольт с регулировкой 1%, этот блок питания
обеспечивает выходной ток до 3 ампер. Входное напряжение может варьироваться от 24
до 32 вольт постоянного тока. Эта схема работает, управляя регулирующим импедансом
последовательно с нагрузкой. Здесь переменный импеданс представляет собой транзистор, который
управляется путем сравнения напряжения на R1 с опорным напряжением,
усиление любой разницы в сравниваемых значениях и применение этой разницы
к регулирующему транзистору.
Конечным результатом является замкнутый цикл, в котором
ток нагрузки пропорционален разнице между измеренным напряжением нагрузки
и опорное напряжение.
Диод D1 определяет опорное напряжение, а R4 ограничивает ток через D1 до почти постоянного значения. Комбинация R1, R2 и R3 представляет собой сеть измерения выходного напряжения, часть которой X3 сравнивает с напряжение D1.
Разность напряжений между D1 и сравниваемой частью выхода определяет смещение на X3. Эта разница усиливается X3 и X2 и применяется на X1, где он снова усиливается и используется для управления током. R5 компенсирует для разностного напряжения, необходимого для изменения тока от холостого хода до полной нагрузки, и R6 ограничивает ток через X3.
Мощный транзистор тетрод (X1) позволяет улучшить последовательное напряжение.
Регулятор для систем, где текущие требования сильно различаются. Вторая база
соединение обеспечивает хороший контроль общей утечки системы. Это означает
выходные клеммы могут быть открыты без потери контроля и с очень низким резервом
текущая рента.
Хорошая линейность коэффициента усиления обеспечивает постоянную стабилизацию при широком токе
диапазоны. Степень регулирования можно выбирать и изменять с помощью тока
обратная связь.
Цепь лабораторного источника питания на транзисторах
от Ayesha Khan
4310 просмотровВведение:
Источник питания — это устройство, которое преобразует мощность переменного тока из сети в стабильную и точно контролируемую мощность постоянного тока. Источники питания являются наиболее распространенным оборудованием, используемым для подачи электроэнергии на одну или несколько электрических нагрузок. Он преобразует одну форму электроэнергии в другую, но может также преобразовывать другую форму энергии (солнечную, механическую или химическую) в электрическую энергию. Лабораторный блок питания представляет собой простое устройство, которое преобразует мощность переменного тока в плавную и постоянную мощность постоянного тока, что достигается путем ее обработки в несколько простых этапов.
В этом посте рассказывается о простом, удобном в сборке, карманном и регулируемом блоке питания, который можно использовать в качестве лабораторного блока питания. Он имеет регулируемый диапазон выходного напряжения от 2,5 В до 27,5 В постоянного тока, что подходит для многих приложений. Принципиальная схема и работа описаны ниже.
Купить на Amazon
Аппаратные компоненты
Следующие компоненты необходимы для изготовления схемы лабораторного источника питания
| Серийный номер | Компоненты | Value | Quantity |
|---|---|---|---|
| 1. | Transformer | 1 | |
| 2. | Diode | 1N4001 | 4 |
3. | Transistor | 2SC3807 | 1 |
| 4. | Transistor | 2SC2922 | 1 |
| 5. | IC | TL431 | 1 |
| 6. | Potentiometer | 10K | 2 |
| 7. | Ceramic Capacitor | 0.1uF | 1 |
| 8. | Electrolytic Capacitor | 470uF, 4700uF | 1, 2 |
9. | Резистор | 1K, 470 Ом, 2K7 Ом | 1, 1, 1 |
2SC2922 DINAOT
2SC3807 PINOUT
9.SINGEL 4028.SINGEL
. скачать техпаспорт TL431Цепь лабораторного источника питания
Рабочее объяснение:
Эта простая схема содержит трансформатор, мостовой выпрямитель, конденсаторы, транзисторы (2SC2922 и 2SC3807), IC TL431, потенциометр и резисторы.
Трансформатор: Основной частью любого источника питания является трансформатор, который питается от электрической розетки. Его основная функция в блоке питания — понизить напряжение сети переменного тока 230 В до напряжения 25 В переменного тока.
Мостовой выпрямитель: Выход трансформатора подается на выпрямитель, который преобразует пониженное переменное напряжение в пульсирующее постоянное напряжение с фиксированной полярностью, но его величина зависит от времени.
Выпрямители построены с использованием диодов и резисторов.
Фильтр: Выходной сигнал, полученный от выпрямителя, представляет собой пульсирующее напряжение постоянного тока, которое необходимо отфильтровать, чтобы получить непульсирующий сигнал постоянного тока, который все еще может иметь некоторые пульсации или изменения переменного тока. Конденсаторы обычно используются для выполнения действий фильтрации.
Регулятор: В схеме регулятора используется микросхема TL431, потенциометр и силовые транзисторы. Выполняет две функции:
- Устраняет пульсации непульсирующего сигнала постоянного тока, получаемого от фильтра.
- Он обеспечивает постоянное напряжение на выходе, на которое не влияют изменения нагрузки или входного напряжения.
Области применения:
Блоки питания являются основными электронными приборами, которые находят применение в различных приложениях:
- Современные компьютеры используют блоки питания для преобразования переменного тока в постоянный.
