§61. Схема соединения «треугольником» | Электротехника

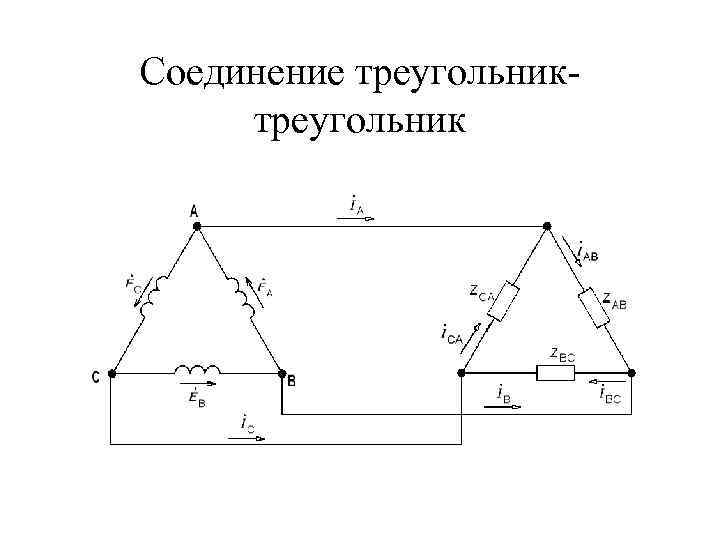

При соединении фазных обмоток источника трехфазного тока «треугольником» (рис. 211, а) конец первой фазы АВ соединяется с началом второй фазы ВС, конец второй фазы соединяется с началом третьей фазы СА и конец третьей фазы — с началом первой АВ. Три линейных провода 1, 2 и 3, идущих к приемникам электрической энергии, присоединяются к началам А, В и С этих фаз. Точно так же могут соединяться и отдельные группы приемников Z_AB, Z_BC, Z_CA (фазы нагрузки). При этом каждая фаза нагрузки присоединяется к двум линейным проводам, идущим от источника, т. е. включается на линейное напряжение, которое одновременно будет и фазным напряжением. Таким образом, в схеме «треугольник» фазные напряжения Uф равны линейным Uл и не зависят от сопротивлений Z_AB, Z_BC, Z_CA фаз нагрузки.

Как следует из формулы (77), при соединении «треугольником» трех фазных обмоток генератора или другого источника переменного тока сумма э.

д. с, действующая в замкнутом контуре, образованном этими обмотками, равна нулю. Поэтому в этом контуре при отсутствии нагрузки не возникает тока. Но каждая из фазных э. д. с. может создавать ток в цепи своей фазы.
Линейные токи в схеме «треугольник» согласно первому закону Кирхгофа для узлов А, В и С соответственно:

i_A = i_AB – i_CA; i_B = i_BC – i_AB; i_C = i_CA – i_BC

Переходя от мгновенных значений токов к их векторам, получим:

?_A = ?_AB – ?_CA; ?_B = ?_BC – ?_AB; ?_C = ?_CA – ?

BC

Следовательно, линейный ток равен векторной разности соответствующих фазных токов.

По полученным векторным уравнениям можно для равномерной нагрузки фаз построить векторную диаграмму (рис. 211,б), которую можно преобразовать в диаграмму (рис. 211, в), из которой

Рис. 211. Схема «треугольник» (а) и векторные диаграммы токов для этой схемы при равномерной нагрузке (б и в)

видно, что при равномерной нагрузке фаз векторы линейных токов ?_А, ?_B, ?_C образуют равносторонний треугольник ABC, внутри которого расположена трехлучевая звезда векторов фазных токов ?

АВ, ?_BC и ?_СА. Отсюда по аналогии с диаграммой рис. 207,б следует, что

I_л = 2I_ф cos 30° = 2I_ф ?3 / 2 = ?3 I_ф

т. е. при равномерной нагрузке фаз в схеме «треугольник» линейный ток больше фазного тока в ?3 раз.

Следовательно, при переключении приемников со «звезды» на «треугольник» фазные токи возрастают в ?3 раз, а линейные токи — в 3 раза. Возможность включения одних и тех же приемников по схеме «звезда» или «треугольник» расширяет область их применения. Например, если приемник рассчитан на фазное напряжение 220 В, то при соединении по схеме «треугольник» он может быть включен в сеть с линейным напряжением 220 В, а при соединении по схеме «звезда» — в сеть с линейным напряжением 220?3 = 380 В.

Приемники, рассчитанные на фазное напряжение 127 В, могут работать в сетях с линейными напряжениями 127 и 127?3= 220 В.

Особенности подвода трехфазного тока к приемникам. В трех-проводной трехфазной сети (при схемах «звезда без нулевого провода» и «треугольник») алгебраическая сумма мгновенных значений линейных токов в любой момент времени равна нулю, поэтому такие токи совместно не создают магнитного поля. Это позволяет прокладывать три линейных провода в одной общей металлической трубе или в кабеле с металлической оболочкой без опасности образования вихревых токов. Не допускается прокладка линейных проводов по отдельности в металлических трубах, так как возникающие вихревые токи вызывали бы сильный нагрев металла. То же самое происходило бы при прокладке в кабеле с металлической оболочкой или в трубе трех линейных проводов при схеме «звезда с нулевым проводом», так как сумма токов в них не равна нулю.

особенности и преимущества схемы, подключение звездой

Схемы соединения источников питания и обмоток потребляющих приборов применяют для разных целей.

С их помощью увеличивают мощность передачи напряжения, снижают перепады и сбои. А также они позволяют не использовать большого количества проводов для подключения нагрузки к сети. В физике используют несколько способов подключения резисторов: параллельное, последовательное, комбинированное, соединение в треугольник и звезду.

• Особенности схем
• Звезда и треугольник
• Преимущества цепи

Особенности схем

Последовательное, параллельное и смешанное соединение чаще всего используют для однофазной сети. Обмотки потребляющих приборов и источника питания в трехфазной сети подключают звездой или треугольником.

Цепи отличаются нагрузкой по электричеству, поэтому перед использованием нужно выяснить сильные и слабые стороны каждого вида подключения.

В схемах с параллельным соединением начала и концы резисторов привязаны к разным точкам, и по каждому компоненту проходит отдельный ток.

При последовательном соединении составляющие находятся на одной линии, к концу первого подключают начало второго компонента. В смешанных цепях используют оба вида подключения. Но отдельно необходимо разобрать особенности треугольных схем.

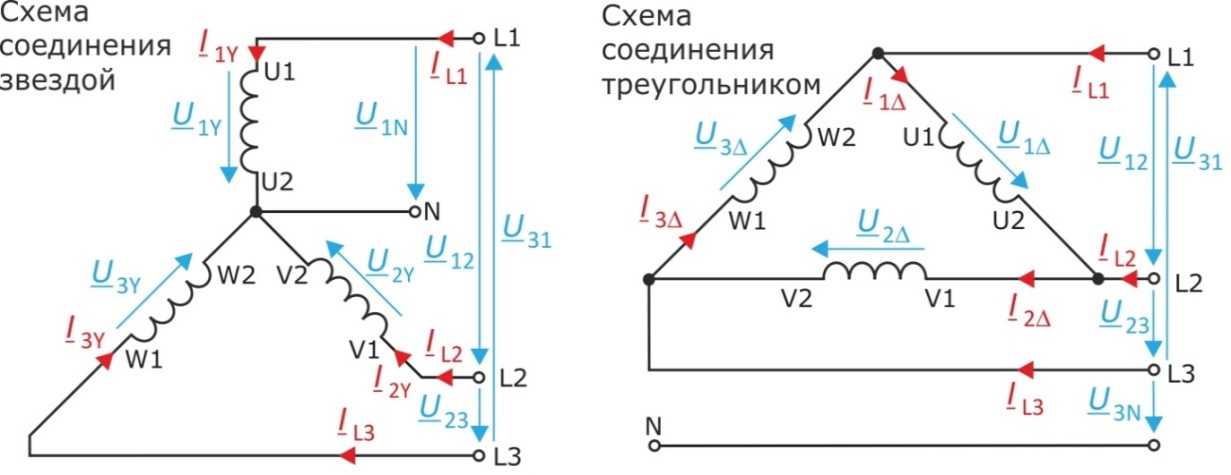

Звезда и треугольник

Резисторы в схеме звезды подключают к одной точке — нулевой или нейтральной. Её соединяют с такой же точкой на источнике питания. Но такое подключение не всегда возможно. Цепь называют четырехпроводной в том случае, если соединение возможно, и трехпроводной тогда, когда у автоматического устройства подачи тока нет нейтральной точки.

При подключении в виде треугольника концы резисторов не объединяют в одной точке, а соединяют с концами других обмоток. Цепь внешне напоминает равносторонний треугольник, а компоненты в ней подключены последовательно.

Главное отличие от схемы в форме звезды — это отсутствие нулевой точки. Поэтому цепь является трехпроводной.

В трехфазных сетях выделяют два вида напряжения и электричества — линейные и фазные. Последний тип высчитывают как разницу между концом и началом фазы потребителя. Такой ток проходит только в одной фазе прибора. Особенности величин в разных цепях:

• в звезде фазные напряжения — Ua, Ub, Uc;
• фазная сила электричества — Ia, Ib, Ic;
• напряжения при применении схемы треугольника — Uab, Ubc, Uca;
• показатели тока — Iab, Ibc, Ica.

Между началами фаз или линейных проводников находятся соответствующие величины. Электричество проходит в компонентах между нагрузкой и его источником. В цепи звезды токи равны фазным, а линейные напряжения приравнивают к Uab, Ubc, Uca. У треугольной схемы все наоборот: фазные напряжения равны величинам другого типа, а электричество — Ia, Ib, Ic.

Также необходимо учитывать электродвижущую силу напряжения, т. к. без неё не получится провести расчёты и анализ в трехфазной сети. Эта величина влияет на векторное отношение в диаграммах.

Преимущества цепи

Обе схемы имеют существенные отличия и на практике применяются по-разному. Когда запускают электрический мотор, ток будет больше своего номинального показателя. Защита может не включиться в том случае, если у механизма низкий уровень мощности. В обратном случае защитное устройство сработает, но при этом питание отключится, напряжение упадёт, а некоторые предохранители сгорят. Из-за такого количества проблем нужно снижать величину электричества.

Для этого к электродвигателю подключают дроссель, трансформатор или реостат. Дополнительно можно изменить схему соединения резисторов ротора, что осуществить на практике довольно просто. Эффективным будет переключение цепей на звезду или треугольник. То есть при включении мотора резисторы будут соединены в виде первой фигуры, а после набора оборотов подключение меняют на треугольное. В условиях промышленного производства изменение соединений происходит автоматически.

Можно одновременно использовать оба типа цепей. К нейтральной точке мотора подсоединяют ноль электрической сети. Это предохраняет от риска возникновения перекосов фазных амплитуд. Нейтраль источника питания восстанавливает асимметрию, возникающую из-за разных индуктивных сопротивлений резисторов.

У схемы звезды есть несколько преимуществ:

• мотор запускается плавно;
• двигатель работает с мощностью, которая заявлена в его паспорте;
• рабочий режим сохраняется при перепадах напряжения или перегрузках;
• корпус устройства не перегревается при эксплуатации.

Треугольник позволяет выжать из электродвигателя максимально возможную мощность. Но режимы нужно поддерживать согласно условиям эксплуатации. Использование этой цепи позволяет повысить возможности мотора в три раза по сравнению со звездой. Разные подключения концов резисторов дают возможность получить два номинала напряжения. Нагрузка по электричеству при запуске электроприбора снижается благодаря переключению соединений.

Схемы

— компоненты внутри треугольника на электронной схеме

спросил 10 лет, 1 месяц назад

Изменено 5 лет, 6 месяцев назад

Просмотрено 12 тысяч раз

\$\начало группы\$

Я пытаюсь понять следующую принципиальную схему:

В частности, четыре треугольника в компоненте L293D. Я так понимаю там два транзистора соединены последовательно от 24в на землю, а то что подключено к базам транзисторов, то линии просто заканчиваются… вход в треугольники от вентилей «и» (в верхнем левом углу треугольников) должен каким-то образом включать весь треугольник, а линия, идущая от 1A\2A\3A\4A, должна переключать 5 В между двумя транзисторами. Это правильно? И как это понять из схемы?

• схема
• h-мост
• схема

\$\конечная группа\$

\$\начало группы\$

Треугольник — это символ буфера, драйвера или усилителя, как бы вы это ни называли.

Транзисторы, нарисованные внутри треугольника, указывают на тип вашего выхода . Благодаря этому рисунку видно, что выходы переключаются через биполярные транзисторы между шинами питания с использованием некоторой топологии Push-Pull.

Знание типа вывода полезно. Если бы это были силовые МОП-транзисторы, можно было бы ожидать, что они будут вести себя иначе, чем биполярные транзисторы. BJT будет иметь падение напряжения, тогда как MOSFET будет иметь сопротивление между стоком и истоком.

На чертеже нет точной схемы усилителя/буфера, да это и не обязательно. Точная схема была бы намного сложнее, и это изображение предназначено для того, чтобы прояснить ситуацию, а не усложнить ее.

Короче говоря, треугольник символизирует ваш драйвер/буфер, а транзисторы указывают на то, что выход был сделан с использованием биполярных транзисторов.

\$\конечная группа\$

2

\$\начало группы\$

Это просто обозначение , ни в коем случае не схема . Сами «треугольники» символизируют сильноточные драйверы, два «транзистора», нарисованные там, просто символизируют то, что делает схема. «Внутри треугольника» есть еще компоненты, которые для краткости не отображаются.

Это похоже на псевдокод и настоящий исходный код на данном языке программирования. Это «псевдосхема» микросхемы.

Кстати: Почему вы хотите узнать, что внутри ИС? Хотели бы вы получить более высокий выходной ток, потому что сам чип не может управлять двигателем, который вы хотите использовать?

\$\конечная группа\$

4

\$\начало группы\$

Треугольник с одним входом и одним выходом обычно представляет буфер : он копирует вход на выход, обычно с большей силой сигнала, обычно очищая входной сигнал до логического 0 или 1.

Эти транзисторы, вероятно, точно такие, как выглядит выходной каскад : транзистор PNP, подключенный к линии питания, и транзистор NPN, подключенный к земле, только один из которых включен одновременно.

Треугольник с двумя входами и одним выходом обычно представляет операционный усилитель .

\$\конечная группа\$

2

\$\начало группы\$

Упрощенная схема буферных входов «только что заканчивающаяся» должна быть интуитивно понятной для обозначения разделения шума от нагрузки на вход, а также на источник питания.

Когда вы управляете большими токами с помощью логики, вы рискуете вернуть помехи питания в свою логику, и это снижает надежность ваших сигналов, что может вызвать сбои или ложные срабатывания. Особенно это касается любых реактивных нагрузок и моторных нагрузок с коммутационным шумом.

Прелесть этой конструкции в том, что логика и драйверы используют отдельные источники питания. Несмотря на то, что они имеют общий потенциал земли, тщательно продуманная конструкция (мощные заземляющие дорожки и/или плоскость заземления и/или изолированное распределение земли) может смягчить ложные срабатывания сдвига земли из-за шунтирующего тока ЭДС обратного диода или других скачков напряжения. Кстати, эти драйверы также имеют защиту от электростатического разряда. Встроенная защита и диодные клещи для индуктивных нагрузок Разработчики разумно используют синфазные дроссели на нагрузках шаговых двигателей для снижения электромагнитных помех.0005

Дополнительный драйвер часто называют переключателем «полу-H» или «полумост». Когда нагрузка подключена между двумя такими полупроводниковыми драйверами с одной перевернутой стороной, вы можете получить удвоенный размах нагрузки, полезный с двунаправленным управлением двигателем с ШИМ, управляемым сигналом разрешения, тогда у вас есть полный мост драйвера полного H. конфигурация. Контроль мертвого времени для предотвращения пробоя или короткого замыкания питания на землю через дополнительные выходы становится критическим конструктивным фактором в сильноточных индуктивных нагрузках.

TI описывает его следующим образом:

L293 и L293D представляют собой четырехкратные сильноточные полупроводниковые драйверы. L293 предназначен для обеспечения двунаправленных приводных токов до 1 А. при напряжении от 4,5 В до 36 В. L293D предназначен для обеспечения двунаправленные управляющие токи до 600 мА при напряжении от 4,5 В до 36 В. Оба устройства предназначены для управления индуктивными нагрузками, такими как реле, соленоиды, двигатели постоянного тока и биполярные шаговые двигатели, а также другие сильноточные/высоковольтные нагрузки в приложениях с положительным питанием.

\$\конечная группа\$

5

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Что означает перевернутый треугольник на этой схеме?

Задавать вопрос

спросил 2 года, 4 месяца назад

Изменено 2 года, 4 месяца назад

Просмотрено 1к раз

\$\начало группы\$

Я пытаюсь собрать эту схему, но не могу понять, что такое перевернутый треугольник и как их соединить вместе.

Вот схема, что обозначает перевернутый треугольник?

И как собрать эту схему, можно ли припаять провода к конденсаторам, диодам и резисторам? Не снизит ли это его эффективность?

У меня есть Конденсаторы 102пФ, 103пФ и 104пФ, среди тех, что у меня есть, которые подходят для этой схемы?

Меня попросили подключить тонкий медный провод 12 дюймов в качестве антенны, я планирую припаять один такой провод к одному конденсатору 103 пФ и другой конец этого конденсатора к диоду 1n34a (D1) и другой конец D1 к другому конденсатор(С2), а другой конец конденсатора 103пФ к диоду 1н34а(D2) и этот конец к D1, ниже С2, между обоими проводами С2 припаяю резистор 10к, а к этим концам припаяю провода который я могу вставить в мультиметр.

Правильно ли я делаю? Снизит ли добавление проводов его эффективность?

• схемы

\$\конечная группа\$

8

\$\начало группы\$

1. Эта схема предназначена для приема радиосигналов. Радиосигналы плохо передаются на макетных платах без пайки. Между рядами на макетной плате есть емкость, которая будет «поглощать» ваши радиосигналы. Я бы спаял схему вместе.
2. Схема предназначена для приема радиосигналов. Радиосигналы плохо работают с длинными проводами. Длинные провода действуют как индукторы, которые блокируют ваши радиосигналы. Выводы на деталях достаточно длинные. Спаяйте схему вместе с самыми короткими соединениями, которые вы можете сделать. Вы должны быть в состоянии сделать все с проводами длиной всего 1 см.
3. «Перевернутый треугольник» обычно является «землей сигнала» в цепи. В радиоприемнике он действительно должен быть «земляным» — то есть должен быть подключен к длинному проводу, вбитому в грязь земли. Поскольку вы хотите, чтобы эта вещь была портативной, должно быть достаточно, если вы сделаете заземляющий провод чем-то, к чему можно будет прикоснуться, когда вы носите устройство. Держите устройство, коснитесь заземляющего провода, взмахните им в поисках сильных сигналов.
4. Конденсаторы на схеме 1 нанофарад. Если вы используете керамические конденсаторы, они будут маркированы «102». Это 10 умножить на 100 (два нуля) пикофарад = 1000 пикофарад = 1 нанофарад.

Вы можете построить схему на куске печатной платы или просто спаять компоненты вместе.

• Диоды могут быть весьма чувствительны к теплу при пайке. Прикрепите зажим типа «крокодил» к выводам диодов (вплотную к корпусу диода) во время пайки, чтобы отвести тепло от диода. Слишком сильный нагрев может повредить диод. Это может выглядеть нормально, но не работать.
• Маленькие керамические конденсаторы довольно хрупкие. Будьте осторожны при сгибании выводов конденсаторов — держите выводы острогубцами прямо за корпус конденсатора при сгибании выводов конденсаторов. Таким образом, плоскогубцы воспринимают механическую силу изгиба, а не корпуса конденсатора.

---

Я бы не стал делать ставки на частотный диапазон принимаемых радиосигналов или чувствительность устройства.

• Вероятно, будет реагировать на достаточно слабые источники на низких частотах и ​​на коротких дистанциях. (Микропроцессоры и помехи от других электронных устройств.)
• Вероятно, он будет реагировать на гораздо более высокие частоты, но при более высоких уровнях сигнала на коротких расстояниях. Портативная двусторонняя радиосвязь (рация), вероятно, вызовет сильную реакцию.
• Он может реагировать на сигналы сотового телефона (телефон передает) на небольшом расстоянии, а может быть WiFi или Bluetooth. Это будет зависеть от длины соединений в цепи и от того, насколько хорошо диоды работают на очень высоких частотах. Попытайся. Может работать, может нет.

\$\конечная группа\$

4

\$\начало группы\$

Я только начинаю, но думаю, что перевернутый треугольник (тот, что внизу?) — это сигнальная земля (а не силовая). Но с чем вы это связываете, я не уверен. Я читал об использовании в вашем доме металлической трубы для холодной воды или длинного металлического стержня, вбитого в землю.

В остальном не уверен, извините. Однако будьте осторожны, чтобы не перегреть диоды. По-видимому, хорошей идеей будет использовать зажимы типа «крокодил» или что-то подобное в качестве радиатора, чтобы защитить их при пайке.

Удачи!

\$\конечная группа\$

2

\$\начало группы\$

Символ перевернутого треугольника обозначает «землю сигнала».
