РЕГУЛИРУЕМЫЙ БЛОК ПИТАНИЯ С ЗАЩИТОЙ


Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие. Сайт для электриков и домашних мастеров, а также для всех, кто интересуется электротехникой, электроникой и автоматикой. Универсальный источник питания. Универсальный блок питания — незаменимая вещь, которая обязательно должна присутствовать в мастерской любого радиолюбителя. Протестировать только что разработанную схему, проверить попавшееся под руку устройство, зарядить аккумулятор, срочно запитать какой-нибудь медицинский прибор, у которого родной блок питания внезапно вышел из строя или просто сели батарейки.

Да мало ли для его может потребоваться постоянное напряжение. И хорошо бы, чтобы величину этого постоянного напряжения можно было бы в некоторых пределах регулировать, а еще лучше — наличие у блока питания регулировки тока, чтобы по достижении определенной величины тока, напряжение бы больше не повышалось, а удерживалось бы на таком уровне, чтобы заданный ток нагрузки ни в коем случае не оказался бы превышен.

Описанные потребности в полной мере способен удовлетворить лабораторный блок питания, который по сути и является универсальным источником питания. И не только радиолюбителю, но и любому домашнему мастеру желательно иметь в хозяйстве такой универсальный источник электричества. Универсальные лабораторные блоки пиатния выпускаются они на различные максимальные ток и напряжение.

На лицевой панели такого блока питания, кроме ручек грубой и точной регулировки напряжения и тока, имеются вольтметр и амперметр, а также разъемы для присоединения щупов и кнопка-выключатель.

Щупы и сетевой кабель идут в комплекте. Блоки питания такого плана имеют, как правило, очень нехитрое устройство. Давайте для примера рассмотрим упрощенную схему элементарного лабораторного блока питания, имеющего следующие выходные параметры: постоянное напряжение регулируется в пределах от 0 до 30 В, а ток — от 0 до 5 А.

Сетевой трансформатор с выпрямителем, а также вольтметр с амперметром на схеме не показаны. Исходное постоянное напряжение получается в таких блоках, как правило, путем выпрямления переменного тока, который берется со вторичной обмотки сетевого трансформатора, пропускается через диодный мост и заряжает конденсатор. Далее это постоянное напряжение, скажем, в районе 35 вольт, подается на схему регулятора напряжения, выполненного на базе микросхемы LM — регулируемого интегрального стабилизатора напряжения.

Данная трехвыводная микросхема позволяет ограничить выходное напряжение таким образом, чтобы напряжение между ее 2 и 3 выводами сохранялось бы на уровне 1,25 вольт.

Поскольку сама микросхема LM имеет ограничение по току до 1,5 А, в схеме блока питания присутствует мощный биполярный транзистор MJ, и весь рабочий ток, вплоть до 5 ампер, идет именно через него. Внутри корпуса блока питания данный транзистор закреплен на радиаторе значительной площади. А микросхема LM включается в цепь базы этого мощного транзистора, и лишь управляет ее током.

Напряжение выхода задается нижним по схеме регулировочным резистором: чем его сопротивление выше — тем меньшее напряжение будет на выходе, ток базы транзистора MJ при этом ограничивается схемой LM, как только выходное напряжение достигнет установленного нижним резистором значения см.

Операционный усилитель A предназначен здесь для защиты выхода блока питания по току: когда установленный ток превышен его задает верхний по схеме регулировочный резистор , на выходе операционного усилителя появляется отрицательное напряжение, при этом загорается светодиод СИД, а поскольку потенциал 2 вывода микросхемы LM из-за этого понижается, выходное напряжение опять же уменьшается по тому же механизму, как и ограничение напряжения с помощью нижнего по схеме регулировочного резистора , ток базы транзистора MJ снова ограничен микросхемой LM Как сделать выпрямитель и прсотейший блок питания.

Как сделать блок питания для домашней лаборатории. Самодельный блок питания для гаража. Как устроен компьютерный блок питания и как его включить без компьютера. Простой блок питания на основе электронного трансформатора.

Особенности ремонта импульсных блоков питания. Поделитесь этой статьей с друзьями:. Вступайте в наши группы в социальных сетях:. ВКонтакте Facebook Одноклассники Pinterest. Смотрите также на Электрик Инфо : Электрическая схема блока питания для гаража Самодельный блок питания с системой защиты от коротких замыканий Как сделать выпрямитель и простейший блок питания Как получить двадцать четыре вольта из компьютерного блока питания Как сделать блок питания из электронного трансформатора.

Новые статьи Тематическая викторина от Иосифа Труба Чем конструкция дорогих розеток отличается от дешевых Какие нужны насадки на болгарку и перфоратор для провед IGBT-транзисторы — основные компоненты современной сило Какое напряжение опасно для жизни человека? Как работают датчики и токовые клещи для измерения пост Почему выключатель размыкает фазу, а не ноль? В Интернете кто-то прав! За применение этой информации администрация сайта ответственности не несет.

Перепечатка материалов сайта запрещена. Пожалуйста, подождите Электрик Инфо. Добавление комментария. Тематическая викторина от Иосифа Труба Чем конструкция дорогих розеток отличается от дешевых Какие нужны насадки на болгарку и перфоратор для провед Или о чём говорят электрики Бортовая сеть автомобиля.

Вся информация на сайте предоставлена в ознакомительных и познавательных целях. Смотрите также по этой теме: Как сделать выпрямитель и прсотейший блок питания Как сделать блок питания для домашней лаборатории Самодельный блок питания для гаража Как устроен компьютерный блок питания и как его включить без компьютера Простой блок питания на основе электронного трансформатора Особенности ремонта импульсных блоков питания Яков Кузнецов.


Лабораторный блок питания своими руками 0-30В 0-5А

Войти на сайт Логин:. Сделать стартовой Добавить в закладки. Мы рады приветствовать Вас на нашем сайте! Мы уверены, что у нас Вы найдете много полезной информации для себя, читайте, скачивайте, все абсолютно бесплатно и без паролей. Периодически материал сайта пополняется, поэтому добавьте Komitart в закладки или подпишитесь на новостную рассылку RSS, так будет проще узнавать о публикуемых новинках.

Схему этого блока питания я нашел сначала в других источниках, Схема регулировки тока в моей схеме испытана в железе уже лет.

Лабораторный блок питания своими руками 0-30В 0-5А

Попалась в интернете недавно любопытная схемка простого, но довольно неплохого блока питания начального уровня, способного выдавать В при ток до 5 ампер. В блоке питания предусмотрена защита, то есть ограничение максимального тока при перегрузке. В приложенном архиве есть печатная плата и документ, где приведено описание настройки данного блока, и ссылка на сайт автора. Прежде чем собирать, прочитайте внимательно описание. Изначально на фото печатной платы автора были ошибки, печатка была скопирована и доработана, ошибки устранены. Вот фото моего варианта БП, вид готовой платы, и можно посмотреть как примерно применить корпус от старого компьютерного ATX. Регулировка сделана В 1,5 А. Конденсатор С4 под такой ток поставлен на мкФ 35 В. При коротком замыкании максимум ограниченного тока выдается и загорается светодиод, вывел резистор ограничителя на переднюю панель. Провёл у себя ревизию, нашёл пару простеньких стрелочных головок М для этого БП.

Лабораторный блок питания с защитой от КЗ

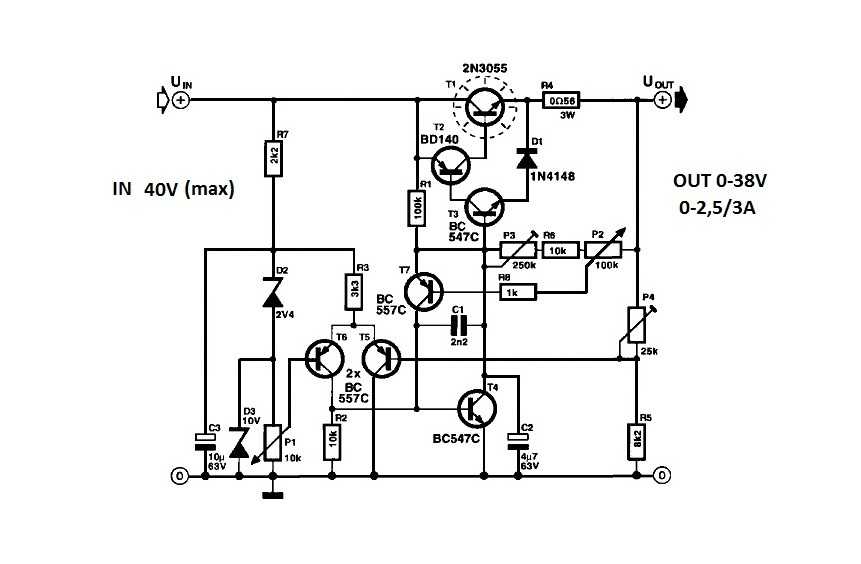

Максимальное входное напряжение 40 В После конденсатора C1, максимальное напряжение вторичной обмотки трансформатора 28 В Максимальный ток 1,5 А. Den пишет Дима Кыков пишет Если заменить на КРЕН22 то можно получить блок питания толком до 5 ампер.

У каждого радиолюбителя, регулярно занимающегося конструированием электронных устройств, думаю, имеется дома регулируемый блок питания. Штука действительно удобная и полезная, без которого, испробовав его в действии, обходиться становится трудно.

БЛОК ПИТАНИЯ С РЕГУЛИРОВКОЙ ТОКА И НАПРЯЖЕНИЯ

By oberon1 , June 16, in Аналоговые блоки питания и стабилизаторы напряжения. Схему этого блока питания я нашел сначала в других источниках, решил его сделать, купил детали, а потом задался вопросом доработать его регулятором тока. Собственно поиск в сети и привел меня к указанной выше теме. Собирать окончательно буду уже с учетом дополнения схемы защитой из поста:. Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6.

Уважаемый Пользователь!

Этот раздел посвящен силовой электронике. В данном разделе вы найдете схемы блоков питания , зарядных устройств , преобразователей напряжения, инверторов и др. Также, приглашаем всех в форум по блокам питания, стабилизаторам и ЗУ , где на ваши вопросы постараются ответить грамотные специалисты и участники форума. Обнаружен блокировщик рекламы. Сайт Паяльник существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений. Как это сделать?

Регулируемого блока питания (15 вольт, 1 ампер) перестало хватать на мои регулировка тока и напряжения; Схема подключения блочка.

БЛОК ПИТАНИЯ С РЕГУЛИРОВКОЙ ТОКА

Но тут в руки подвернулся такой блок питания:. Полный размер. Предвидя » почему бы не переделать БП от компа под свои нужды, много ватт, много ампер и много напряжения»?

Блок питания с регулировкой напряжения и тока

ВИДЕО ПО ТЕМЕ: ✅ СХЕМЕ лабораторного БЛОКА ПИТАНИЯ 1 — 30 V ⚡

Некоторым радиолюбителям необходимо иметь в своем арсенале лабораторный блок питания от нуля вольт, иногда это необходимо, а иногда это просто модно. Сегодня у нас статья посвящена именно такому блоку. Мы рассмотрим подробно пошаговую сборку этого ЛБП, а также в процессе сборки постараемся кратко раскрыть основные принципы работы ее узлов. Когда был изготовлен блок 1, В , именного тогда пришла идея немного модернизировать схему и расширить рабочее напряжение от 0 В. По сути, схема лабораторного блока питания дополнилась лишь небольшим количеством элементов.

На разработку этого блока питания потребовался один день, за этот же день он был реализован, и весь процесс был снят на видео камеру.

Источники питания

Войдите , пожалуйста. Хабр Geektimes Тостер Мой круг Фрилансим. Войти Регистрация. Сегодня хотел бы рассказать Вам о своём опыте переделки самого обычного китайского БП ATX в регулируемый источник питания со стабилизацией тока и напряжения А, В.

В этой статье мы подробно рассмотрим работу ШИМ контроллера TL, обратной связи и пробежимся по модернизации схемы БП и разработке самодельной платы усилителей ошибок по напряжению и току.

У каждого радиолюбителя, будь он чайник или даже профессионал, на краю стола должен чинно и важно лежать блок питания. Один выдает максимум 15 Вольт и 1 Ампер черный стрелочный , а другой 30 Вольт, 5 Ампер справа :. Ну еще есть и самопальный блок питания:.


Схема блока питания. Схема компьютерного блока питания

Блоки питания в наше время делятся на однополюсные, а также двухполюсные. Использоваться они могут в цепях с различным напряжением. По типу выпрямителей блоки питания разделяются на импульсные и интегральные модификации. Также следует учитывать, что выпрямители устройств по параметрам довольно сильно различаются. Для того чтобы более подробно разобраться в этом вопросе, необходимо рассмотреть известные схемы блоков питания.

Лабораторные блоки

Схема лабораторного блока питания включает в себя стабилитроны только низкочастотного типа. При этом по характеристикам модели могут быть разными. В среднем параметр выходного напряжения находится на уровне 20 В. В свою очередь, сила тока устройства зависит от выпрямителя. Чаще всего он устанавливается с предельной частотой на уровне 33 Гц. Также схема лабораторного блока питания включает в себя усилители. Если рассматривать однополюсные модели, то они отличаются, как правило, высокой тактовой частотой. При этом параметр линейности у них довольно низкий. Непосредственно подключение блока питания лабораторного типа осуществляется чрез проходной конденсатор, который устанавливается над выпрямителем.

Блок для телевизора

Схема блока питания телевизора резисторы включает в себя только открытого типа. При этом усилители чаще всего используются операционные. Если говорить про конденсаторы, то на выходе они стандартно имеются проходного типа. При этом в начале цепи они устанавливаются, как привило, широкополосные. Все это необходимо для повышения линейности устройства.

В данном случае на выходное напряжение можно рассчитывать на уровне 15 В. В свою очередь, показатель тактовой частоты зависит в большей степени от типа выпрямителя. Низкоомные модели в наше время являются довольно распространенными. Однако модуляция в таком случае осуществляется крайне медленно. Для поднятия параметра тактовой частоты многие специалисты используют электродные выпрямители.

Модель на 5 В

Схема подключения блока питания на 5 В предполагает использование катушки индуктивности. Выпрямители в данном случае применяются только низкоомного типа. Для решения проблем с пониженной линейностью многие используют операционные усилители. В данном случае параметр тактовой частоты, как правило, лежит в районе 31 Гц. При этом выходное напряжение на конденсаторе зависит от показателя пропускной способности. Если рассматривать однополюсные модификации, то они являются наиболее востребованными. При этом двухполюсные блоки питания на 5 В на сегодняшний день подходят только для цепей с переменным током.

Устройства на 10 В

Схема компьютерного блока питания на 10 В предполагает использование коаксиальных выпрямителей. В данном случае параметр выходного напряжения на конденсаторе зависит от типа усилителя. Катушки индуктивности устанавливаются на блоки питания с тактовой частотой на уровне 35 Гц. Также схема компьютерного блока питания включает в себя резисторы, а используются они только открытого типа. Для решения проблем с повышенной линейностью многие производители устанавливают диодные конденсаторы. Проводимость у них в среднем лежит в районе 3 мк. Однако в данной ситуации важно учитывать параметр пикового напряжения. От его величины зависит долговечность выпрямителя.

Схема блока на 15 В

Схема блока питания компьютера на 15 В включает в себя резисторы разной полярности. Если рассматривать однополюсные модификации, то они чаще всего используются с таковой частотой на уровне 13 Гц. При этом параметр выходного напряжения можно регулировать при помощи модуляторов. Используются они как с одним, так и с двумя контроллерами. Наиболее распространенными на сегодняшний день принято считать поворотные модификации на два контакта.

Еще схема блока питания компьютера включает себя предохранители, которые решают проблемы с повышенной линейностью. Устанавливаются они в данном случае за выпрямителем. При этом резисторный ряд располагаться может в последовательном либо параллельном порядке. Непосредственно предохранители для такой цепи подходят только плавкого типа.

Модели с индикацией

С системой индикации блок питания (схема принципиальная показана ниже) включает выпрямители только низкоомного типа. При этом модуляторы для устройства подходят многоканальные. В данном случае диоды устанавливаются, как правило, на 5 В. Непосредственно резисторы подбираются для блока питания открытого типа. Пропускная способность их не должна быть ниже 3 мк. Параметр тактовой частоты в данном случае располагается на уровне 4 Гц.

Для решения проблем с пониженной линейностью используются предохранители. Однако фильтры в блоках питания также часто устанавливаются. Если рассматривать модели с предохранителями, то располагаться они обязаны у выпрямителя. При этом используются они чаще всего плавкого типа. В свою очередь, электродные варианты обладают низкой проходной способностью.

Универсальные блоки

Схема блока питания универсального типа предполагает использование низкоомных выпрямителей. В данном случае модулятор устанавливать не обязательно. При этом резисторный ряд для модели подбирается открытого типа. Однако если рассматривать однополюсные модификации устройств, то там они чаще всего устанавливаются операционные. Дополнительно следует учитывать, что модели обязаны иметь фильтр сетчатого типа. Для регулировки тактовой частоты, как правило, применятся котроллеры. Непосредственно подключение блока происходит через контакты проходного конденсатора.

Схема мощного двухполюсного блока

Схема блока питания двухполюсного типа состоит из проходного конденсатора и низкоомного выпрямителя. При этом фильтры используются чаще всего сеточные. В данном случае параметр тактовой частоты лежит в районе 45 Гц. Непосредственно выпрямители обязаны располагаться у первого резистора. В свою очередь, проходные конденсаторы находятся в конце цепи. Показатель проводимости устройства зависит от типа катушки индуктивности. Как правило, они применяются инвертирующего вида.

Импульсные модификации

Схема блока питания импульсного типа является довольно сложной. В данном случае выпрямители используются с разной тактовой частотой. При этом резисторы подбираются с высокой емкостью. Все это необходимо для того, чтобы увеличить параметр выходного напряжения. Если рассматривать однополюсные модификации, то они чаще всего применяются для устройств, мощность которых не превышает 20 В.

При этом двухполюсные модели часто устанавливаются в измерительных приборах. Резисторы в данном случае используются открытого типа. Непосредственно конденсаторы устанавливаются на два контакта. При этом выходная модель имеется с пропускной способностью на уровне 3 мк. В свою очередь, конденсаторы на входе устанавливаются с довольно высоким параметром порогового напряжения.

Схема блока с усилителем НЧ

Схема блока питания данного типа выпрямители предполагает использовать исключительно кардиодного типа. В данном случае усилитель устанавливается в начале цепи. Проводимость устройства в такой ситуации может довольно быстро меняться. Модуляторы для блоков питания данного типа подходят самые разнообразные. Как правило, наиболее распространенными принято считать однополюсные модификации. В таком случае можно надеяться на параметр выходной мощности в 20 В. При этом тактовая частота блока питания зависит от типа котроллера. Если рассматривать однофазные модификации, то вышеуказанный параметр располагается на уровне 45 Гц. В свою очередь, двухфазные модели считаются менее эффективными.

Устройства на стабилитроне ТВК

Схема блока на стабилитроне ТВК является по своей структуре довольно сложной. Используются такие устройства чаще всего в измерительных приборах. Устанавливается стабилитрон в блоках питания возле усилителя. Для решения проблем с линейностью указанные модификации подходят идеально. В данном случае параметр проводимости обычно располагается на уровне 3 мк.

В свою очередь, показатель выходного напряжения зависит от мощности выпрямителя. Для повышения силы тока катушки индуктивности стандартно используются с первичной обмоткой. При этом предохранители чаще всего устанавливаются плавкого типа. Однако сеточные варианты на сегодняшний день также не являются редкостью.

Устройства на стабилитроне ТВР

Схема блока данного типа включает в себя выпрямители низкоомного типа. В среднем параметр тактовой частоты таких устройств достигает 35 Гц. При этом выводное напряжение зависит от многих факторов. В данном случае однополюсные модификации часто производятся на 15 В. Для бытовых приборов они подходят идеально. В свою очередь, двухполюсные модификации чаще всего задействованы в мощном промышленном оборудовании. Указанные стабилитроны пропускную способность имеют на уровне 4 мк.
