САПР — программы для удобства разработки электроники, схемотехники

Программа sPlan — простой и удобный инструмент для черчения электронных и электрических схем, она позволяет легко переносить символы из библиотеки элементов на схему и привязывать их к координатной сетке. В sPlan есть много инструментов для черчения и редактирования, которые делают разработку схем удобной и эффективной, такие как автонумерация элементов, составление списков элементов и другиеподробнее

Кол-во закачек: 13892

shareware+crack|russian

Размер: 6179 Кб

Программа PreTool 1.0 — функциональный генератор, программируемый генератор, осциллограф, модуль калибровкиподробнее

Кол-во закачек: 16620

freeware|russian

Размер: 325 Кб

Программа Circuit позволяет проектировать и рассчитывать электрические схемы. При работе с программой возможно самостоятельное расширение библиотек элементов.подробнее

Кол-во закачек: 11377

demo|russian

Размер: 434 Кб

Программа sPlan — простой и удобный инструмент для черчения электронных и электрических схем, она позволяет легко переносить символы из библиотеки элементов на схему и привязывать их к координатной сетке.
В sPlan есть много инструментов для черчения и редактирования, которые делают разработку схем удобной и эффективной, такие как автонумерация элементов, составление списков элементов и другиеподробнее

Кол-во закачек: 41408

freeware|russian

Размер: 1256 Кб

Новая версия программы быстрого создания конструкторских чертежей с подробной документацией. Исправлены найденные ошибки, импорт некоторых графических элементов из файлов DXF (AutoCAD и ArchiCAD), дополнительный режим печати, изменения по размещению размерных линий и скругленийподробнее

Кол-во закачек: 8792

freeware|russian

Размер: 867 Кб

Пpекpасная пpогpамма для проектирования печатных плат с небольшим количеством коpпyсовподробнее

Кол-во закачек: 14964

freeware|english

Размер: 852 Кб

Данная программа, разработанная группой программистов из Санкт-Петербурга под руководством Сергея Лузина и Олега Полубасова, использует уникальный топологический алгоритм и разнообразные оптимизационные процедуры с различными моделями, благодаря чему позволяет получить непревзойденное качество трассировки. подробнее

Кол-во закачек: 16345

freeware|russian

Размер: 1230 Кб

Программа «Схемопостроитель 2003» предназначена для построения элементарных электрических схем. Она является хорошей заменой громоздких аналогов. В ее состав входят около 50 векторных объектов (элементов) принципиальных электрических схем за исключением интегральных микросхем.подробнее

Кол-во закачек: 17724

shareware|russian

Размер: 887 Кб

Программа разработана для численного решения электрических и магнитных цепей в переходных режимахподробнее

Кол-во закачек: 6737

freeware|russian

Размер: 388 Кб

Программа для быстрого черчения электрических схем с использованием готовых изображений радиоэлементов. Содержит обновлённую библиотеку около 500 готовых условно-графических изображений «русских» радиоэлементов и символов,а также набор рамок и штампов чертёжных форматов А4, А3, А2, А1 и бланки перечней элементов, соответствующих русским ГОСТамподробнее

Кол-во закачек: 14984

freeware|russian

Размер: 453 Кб

Программа для моделирования электронных схем

В Delta Design 3. 0 система аналогового моделирования

 SimOne полностью интегрирована в среду проектирования


  • Появилась возможность создания проекта аналогового моделирования SimOne
  • Реализована новая панель «Модели»
  • Перенесены библиотеки моделей из SimOne из отдельной версии
  • Обеспечена возможность создания фильтров
  • Реализовано задание сигналов через графическую оболочку.
  • Обеспечена поддержка блоков при формировании SPICE-нетлиста
  • Реализован инструмент «Щуп»
  • Обеспечен просмотр текущих значений и вывод их в текстовое окно
  • Реализована подстройка параметров («тюнер»)
  • Экспорт графиков в формат Excel, Matlab, Maple, Текст, WAV, PWL, Touchstone, Freq

SimOne – современная высокоэффективная система схемотехнического моделирования, использующая наряду c классическими алгоритмами  оригинальные, основанные на современных численных методах.

SimOne многократно превосходит по скорости моделирования обычные SPICE-симуляторы при той же точности расчетов.

SimOne позволяет проводить полнофункциональное SPICE-моделирование радиоэлектронных схем, предлагая пользователю такие новые возможности как расчет периодических режимов схемы и анализ устойчивости.

Расчет периодических режимов позволяет определять поведение схемы в установившемся режиме без предварительных длительных расчетов переходных процессов.

Анализ устойчивости схемы позволяет определять, устойчива схема в текущей рабочей точке или нет,  выделять компоненты схемы, влияющие на ее устойчивость, проводить исследование устойчивости при изменении температуры или параметров моделей элементов.

Библиотека моделей компонентов содержит как встроенные SPICE-модели компонентов (SPICE-примитивы), так и обширную (более 30 000 шт. ) базу готовых моделей реальных схемных компонентов. Реализована удобная работа с тестовыми SPICE-библиотеками и графическими макромоделями.

Графическое отображение результатов моделирования и постпроцессорной обработки позволяет пользователю:

  • Строить графики интересующих переменных и функций от них,
  • Использовать функции курсоров для оценки параметров кривых,
  • Производить измерения  и их пересчет при последующих запусках моделирования характеристик построенных кривых,
  • Получать  спектральные характеристики кривых на основе быстрого преобразования Фурье.

SimOne может экспортировать результаты моделирования, а также уравнения цепи в численном и символьном видах, в MATLAB, Maple и MS Excel.

1. Высокая скорость моделирования. В десятки раз быстрее классических SPICE- программ.

Высокая скорость моделирования в SimOne достигается за счет применения оригинальных программных технологий, современных численных алгоритмов и использования параллельных вычислений.

Кодовый матричный процессор представляет собой высокоэффективную программную реализацию основных матричных операций, необходимых для проведения расчетов и  применяется во всех видах моделирования схемы.

Помощник симуляции  запоминает характерные особенности моделируемой схемы во время запуска текущего вида анализа и использует эту информацию при последующих запусках. Таким образом, его применение становится особенно эффективным при проведении многовариантных видов анализа схем, например — температурного или параметрического.

2. Высокая точность.

Обусловлена применением современных численных методов высшего порядка точности, поддержкой вычислений с представлением чисел повышенной точности.

3. Многоядерность и параллельное моделирование

Параллельный запуск различных вариантов анализа схемы проводится с использованием многоядерной архитектуры процессора. Запуск любого вида расчета позволяет пользователю продолжать работу со схемой и проводить параллельное моделирование.

4. Анализ устойчивости схемы.

Эта опция является отличительной особенностью пакета: анализ устойчивости схем отсутствует у подавляющего большинства конкурирующих программ. Анализ устойчивости схемы позволяет определять, устойчива схема в текущей рабочей точке или нет,  проводить исследование устойчивости при изменении температуры или параметров моделей элементов, выделяя те компоненты и параметры схемы, которые определяют ее устойчивость.

5. Экспорт результатов моделирования.

Рассчитанные переменные, выражения и составленные уравнения схемы могут быть экспортированы в известные инженерные математические пакеты Matlab, и Maple, Excel.

Моделирование электронных схем

Загрузить бесплатную версию пакета моделирования электронных схем SimOne

В пакете SimOne доступны основные виды анализа схем, существующие в классических SPICE-программах, таких как PSpice, MicroCAP, OrCad. Кроме этого, предлагается новый вид — анализ устойчивости схемы.

При разработке модуля моделирования электронных схем особое внимание уделялось повышению скорости и точности вычислений, в сравнении с конкурентами.

Вычислительное ядро нового поколения

Для всех видов анализа электронных схем используется вычислительное ядро нового поколения Code Matrix Processor™.

Многоядерность и параллельное моделирование

Запуск любого вида расчета позволяет пользователю продолжать работу со схемой и проводить параллельное моделирование.

Новый вид анализа схем — расчет устойчивости — Stability Analysis

Позволяет оценивать надежность функционирования электронных схем на этапе проектирования.

Повышенная точность и скорость расчетов в режиме временного анализа (Transient analysis)

Оригинальный метод  интегрирования дифференциально-алгебраических уравнений.

Для интегрирования уравнений цепи пользователю предлагается оригинальный метод SimOne 4-го порядка точности. Этот метод имеет повышенную точность и устойчивость в сравнении с методами, применяемыми в обычном SPICE-моделировании и является лучшим методом для расчета больших схем.

Возможности

DC Sweep. Расчет статического режима схем по постоянному току.

AC Sweep. Частотный анализ. Расчет частотных характеристик линеаризованной цепи в рабочей точке.

Transient Analysis. Расчет переходных и установившихся временных процессов на длительных интервалах времени при воздействии сигналов произвольной формы.

Temperature Sweep. Моделирование поведения схемы при изменении рабочей температуры.

Parametric Sweep. Моделирование поведения схемы при изменении параметров сигналов, моделей схемных компонентов.

Stability Analysis. Анализ устойчивости схемы.

Серия видеороликов демонстрирует основные возможности SimOne




Справочное руководство по Delta Design SimOne доступно в разделе Документация

В SimOne доступны следующие виды анализа схем:


1. Расчет статического режима схем по постоянному току (DC Analysis)

Включает в себя расчет рабочей точки схемы, определение передаточных функций по постоянному току. Для решения нелинейных алгебраических уравнений предлагается набор методов: метод Ньютона–Рафсона, Damped Newton–Raphson, Gmin Stepping,Source Stepping.

2. Частотный анализ (AC Analysis)

Включает в себя расчет и построение частотных характеристик схемы, в том числе амплитудно-фазовой характеристики.

3. Анализ переходных процессов (Transient Analysis)

Используется оригинальный метод интегрирования дифференциально-алгебраических уравнений. Метод имеет повышенную точность и устойчивость в сравнении с методами, применяемыми в обычном SPICE-моделировании.

Вычисления в традиционных для SPICE-моделирования методах — методе Гира, трапеций, Эйлера производятся с помощью кодового матричного процессора, что позволяет  значительно сократить время расчета.

4. Анализ установившихся периодических режимов (PSS Analysis)

Расчет периодических режимов ведется с помощью пристрелочного метода Ньютона (Shooting Newton), при этом используется высокоэффективный подход — без явного формирования матрицы чувствительности (Matrix Free Approach). В качестве метода решения СЛАУ используется итерационный метод пространств Крылова — Gmres.

5. Температурный анализ (.TEMP)

Аналоговое моделирование поведения схемы при изменении рабочей температуры.

6. Параметрический анализ схемы (.PARAM)

Моделирование поведения схемы при изменении параметров сигналов, моделей схемных компонентов.

7. Анализ устойчивости схемы. (Stability Analysis)

Для анализа устойчивости схемы в окрестности рабочей точки пользователю предлагаются два независимых способа: на основе расчета собственных частот схемы и на основе критерия Михайлова. Результат анализа — вывод об устойчивости схемы, построение годографа Михайлова, вывод таблицы собственных частот схемы. Пользователь также имеет возможность построить график годографа Михайлова в заданном произвольном диапазоне и принять решение об устойчивости схемы самостоятельно.

Программы для черчения электрических схем

В данной статье будет представлено 20 лучших программ для проектирования электронных схем и печатных плат, включая бесплатные, коммерческие и условно бесплатные программы.

Изучение дизайна макетов или электронных диаграмм не сложно, если вы выберете правильный инструмент дизайна. Для создания списка был использован ряд критериев, таких как:

  • качество программного обеспечения;
  • удобство для пользователя;
  • сложность среды проектирования.

Бесплатное программное обеспечение для рисования электронных схем:

Ниже будет представлен список и краткое описание бесплатных программ для проектирования электронных схем.

LTspice

Это программное обеспечение для моделирования от линейных технологий до разработки электронных схем, моделирования SPICE, диаграмм сигналов и многих других функций:

  • многоязычный графический интерфейс MDI для открытия и редактирования нескольких файлов в сеансе;
  • встроенный редактор схем с базой данных 2 тыс. электронных компонентов;
  • симулятор аналоговых и смешанных схем с режимом импорта файлов SPICE;
  • постпроцессор для генерации графических кривых результатов анализа и отчетов;
  • возможность персонализировать настройки режима отображения и сочетания клавиш;
  • удобные функции масштабирования окна просмотра, печати и копирования в буфер обмена;
  • интегрированная база данных схем выборки LTSpice .ASC.

Узнать больше и скачать LTspice вы можете на нашем сайте.

«Компас-электрик»

Замечательная графическая российская программа, которая является разновидностью программы «Компас». Используется в области электрики для создания схем электрооборудования различных механизмов. Программа имеет обширные возможности. Посредством программы «Компас-электрик» возможно начертить любую электрическую схему.

Программа «Компас-электрик» имеет три версии, различные по своему функционалу: экспресс версия, стандартная версия, профессиональная версия.  Основными компонентами данной программы являются:

  • База данных, которая является фундаментом для проектирования документации;
  • Редактор схем и отчетов, в котором происходит сам процесс создания и выпуска готовой документации проектов.

DipTrace

Это программа для проектирования профессиональных печатных плат. Вполне интуитивно понятный интерфейс, огромная функциональность. Dip Trace поддерживает несколько режимов работы. В каждый пакет DipTrace входят следующие программы:

  • редактор схем;
  • программа проектирования контуров — компоновка печатной платы;
  • редактор компонентов;
  • редактор корпуса;
  • автотрассировщик;
  • 3D-визуализация;
  • функция импорта библиотек и проектов из других программ EDA.

Скачать и получить более подробную информацию с обучающей книгой вы можете на нашем сайте.

EasyEDA

Бесплатный и доступный в облачном инструменте EDA, позволяющий создавать схемы, моделировать SPICE и дизайн печатной платы.

В его базе данных уже более 70 000 готовых диаграмм и более 15 тысяч библиотек PSpice, которые позволяют быстро рисовать диаграммы в веб браузере.

Проекты, подготовленные в EasyEDA, могут быть опубликованы или сохранены в облаке. Файлы также можно экспортировать во многие форматы, включая JSON.

Программное обеспечение EasyEDA совместимо с инструментами Altium, Eagle KiCad и LTspice, откуда вы можете импортировать дополнительные библиотеки. По желанию производитель предлагает относительно недорогую конструкцию печатной платы в соответствии с созданной конструкцией. Благодаря доступу к приложениям в облаке мы получаем удобство, мобильность и совместимость между устройствами.

TinyCAD

Это программа для рисования схем в Windows, доступная для бесплатной загрузки с SourceForge. Поддерживает стандартные и пользовательские библиотеки символов. TinyCAD чаще всего используется для создания:

  • однолинейных диаграмм;
  • создания блок-схем;
  • разработки технических чертежей для целей презентации.

Xcircuit

Бесплатная программа для рисования схем из Open Circuit Designs, разработанная для среды Unix / Linux, но вы можете использовать ее в Windows, если у вас есть работающий сервер или Windows API. Существует множество бесплатных версий.

Dia

Это базовый инструмент проектирования с возможностью рисования блок-диаграмм. Dia — программа для начинающих, только для людей, входящих в область рисования электронных схем. Программа имеет лицензию GPL и доступна в версиях Mac и Linux (без версии для Windows). Чаще всего используется для построения блок-схем.

Pspice — Student Version

Бесплатная версия программного обеспечения Pspice была создана для студентов. Он содержит ограниченные версии таких продуктов, как: PSpice A / D 9.1, PSpice Schematics 9.1, Capture 9.1. Позволяет разрабатывать и моделировать аналоговые и цифровые схемы.

SmartDraw

Программные шаблоны проектирования электро схем из SmartDraw LCC, считается одним из лучших САПРОВ для рисования электронных схем, блок-схем, HVAC, и т.д.

Бесплатная версия SmartDraw представляет собой усеченный вариант платного программного обеспечения, в котором отсутствует расширенные функции.

1-2-3 схема

Это простая программа редактор для создания электро схем, которая позволит вам быстро и просто создать, и начертить любую схему любого уровня сложности. В приложении вы имеете возможность создавать электро схемы щитков для жилищных комплексов, стоит заметить, что программа на русском языке, поэтому удобна в применении.

1-2-3 схема является одним из бесплатных приложений, которое позволяет укомплектовывать электрощиты Хагер (Hager) оборудованием того же производителя. Основной особенностью программы относится такая функция, как сам по себе выбор корпуса для электрощита, который отвечает всем требованиям и нормам безопасности. Выбор производится непосредственно из ряда моделей Hager.

Более подробную информацию о программе вы можете найти на нашем сайте.

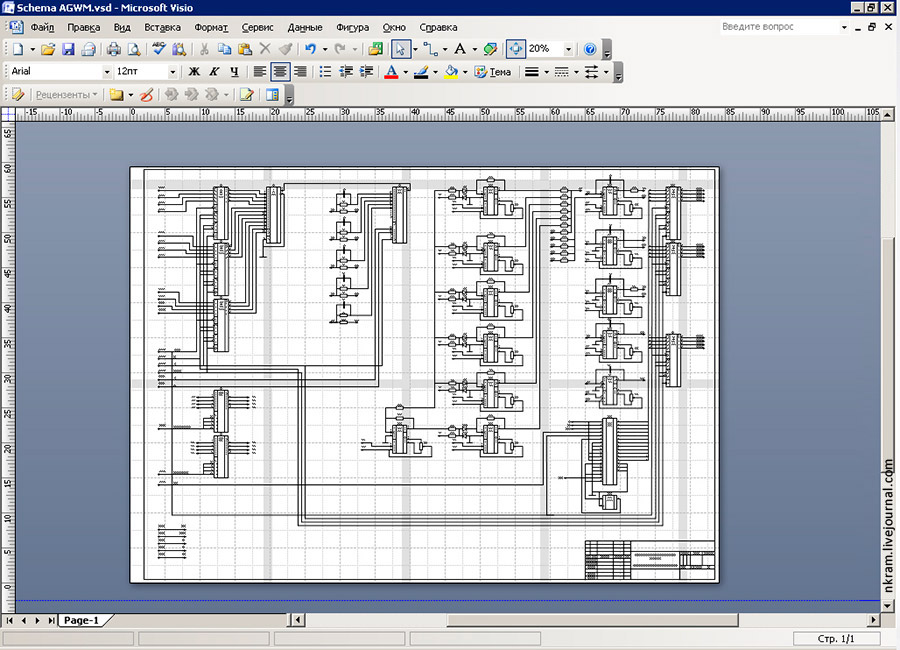

Microsoft Visio

Основной задачей программы является разработка и создание с помощью шаблонов рисование разного рода электронных схем. Программа имеет возможность создавать:

  • разнообразные инженерные и технические рисунки;
  • электронные схемы;
  • составлять эффектные презентации;
  • разрабатывать организационные схемы, маркетинговые и многие другие.

Кроме широких возможностей, программа имеет богатый набор готовых элементов, шаблоны visio для электро схем, а также библиотеку красивых объемных рисунков. Создание различных электронных схем не является единственной задачей для MS Visio.

KiCad

Это пакет с открытым исходным кодом, который был создан французом Жан-Пьером Шаррас. Данное программное обеспечение включает в себя ряд интегрированных независимых программ, таких как:

  • kicad — приложение для управления проектами;
  • EESchema — расширенный редактор схем, с помощью которого можно создавать иерархические структуры;
  • Pcbnew — редактор для создания печатных плат на основе схемного дизайна;
  • gerbview — средство для просмотра файлов gerber и многие другие.
  • KiCad совместим со многими ОС, так как основан на библиотеке wxWidgets.
  • Более подробную информацию вы можете найти на нашем сайте.

CadSoft Eagle

Высококачественная программа для проектирования печатных плат от немецкой компании CadSoft, входящей в состав Premier Farnell plc. EAGLE является аббревиатурой для легко применимого графического редактора макетов, что означает простой в использовании графический редактор.

CadSoft Eagle завоевала большую популярность из-за простоты и возможности использовать одну из версий — Eagle Light бесплатно. Бесплатная версия программы не позволяет создавать электронные схемы в коммерческих целях.

Программа доступна для операционных систем Windows, Linux, OS X.

Платное программное обеспечение для рисования электронных схем:

Ниже представлен список и краткое описание платных программ для проектирования электронных схем.

OrCAD

Самая популярная программа компании Cadence, содержащая полную среду для коммерческих проектов PCB, содержит все компоненты, необходимые для проектирования печатных плат, такие как:

  • модуль для введения схем;
  • редактор печатных плат с интегрированным управлением проектирования.

Чтобы повысить эффективность дизайна, программа предлагает интерактивную технологию проводки Push & Shove.

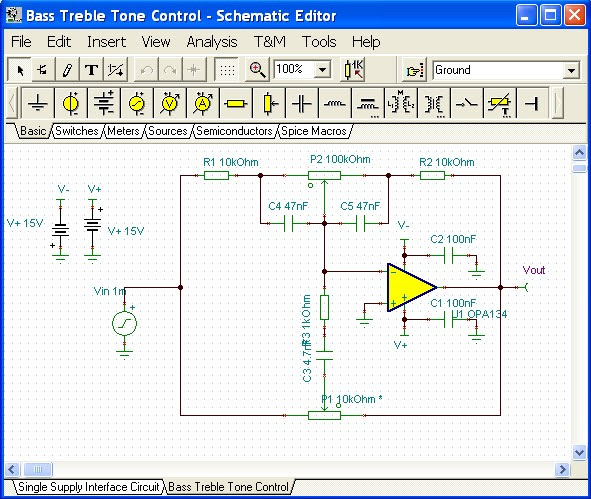

TINA-TI

Недорогое решение от DesignSoft, созданное для предприятий и фрилансеров. Он позволяет создавать:

  • схемы;
  • компоновку компонентов;
  • моделирование;
  • множество дополнительных функций.

Примечательной особенностью является также тестирование систем в режиме реального времени.

Altera

Предоставляет полный набор инструментов программирования для каждого этапа проекта, включая программные обеспечения:

  • NIOS II для проектирования встроенных систем;
  • DSP Builder для проектирования цифровых систем обработки сигналов;
  • Quartus II и ModelSim для построения логических систем.

Система Altera Max + Plus II (многоадресная матричная программируемая логическая пользовательская система) представляет собой интегрированную среду для проектирования цифровых схем в программируемых структурах. Система Max + Plus II включает 11 интегрированных прикладных программ.

Altium Designe

Комплект Altium Designer включает в себя четыре основных модуля:

  • редактор схем;
  • 3D- дизайн печатной платы;
  • разработка программируемой вентильной матрицы (FPGA) и управление данными.

Как правило, Altium Designer является дорогим ПО, но отличается способностью добиваться быстрых результатов для сложных схем.

P-Cad

Это программа для создания печатных плат и электронных схем. В пакет P-CAD входят два основных компонента:

  • P-CAD Schematic — редактор схем;
  • P-CAD pcb — редактор печатных плат.

На протяжении долгого времени данной программой пользовалось огромное количество российских разработчиков электронных схем, главной причиной этой популярности стал достаточно интуитивно понятный и удобный интерфейс. На данный момент производитель прекратил поддержку данного ПО, заместив ее программой Altium Designer.

Proteus Design Suite

Это полное программное решение для моделирования схем и проектирования печатных плат. Он содержит несколько модулей для схемного захвата , прошивки IDE и компоновки печатных плат, которые отображаются в виде вкладок внутри единого интегрированного приложения. Это обеспечивает плавный рабочий процесс AGILE для инженера проектировщика и помогает продуктам быстрее выйти на рынок.

Пробная версия приложения имеет полный функционал, но не имеет возможности сохранения файлов.

sPlan

Простой в использовании инструмент, который зарекомендовал себя в области инженерии, ремесел, образования, исследований и обучения. Он также стал полезным инструментом для многих частных пользователей.

Создавайте профессиональные планы за очень короткое время, от простой схемы до сложных планов. Особенностями данной программы являются:

  • расширяемая библиотека символов;
  • индивидуальные страницы с листами форм;
  • список компонентов;
  • автоматическая нумерация компонентов;
  • удобные инструменты рисования.
  1. В бесплатной версии нельзя сохранять, экспортировать и печатать файлы.
  2. Напишите в х, какие программы для создания схем и дизайна электронных схем вы используете?

Как нарисовать электрическую схему на компьютере — обзор программ

Главная » Электрика » Как нарисовать электрическую схему на компьютере — обзор программ

Мы все больше пользуемся компьютером и виртуальными инструментами. Вот уже и чертить на бумаге схемы не всегда хочется — долго, не всегда красиво и исправлять сложно. Кроме того, программа для рисования схем может выдать перечень необходимых элементов, смоделировать печатную плату, а некоторые могут даже просчитать результаты ее работы.

Бесплатные программы для создания схем

В сети имеется немало неплохих бесплатных программ для рисования электрических схем.

Профессионалам их функционала может быть недостаточно, но для создания схемы электроснабжения дома или квартиры, их функций и операций хватит с головой.

Не все они в равной мере удобны, есть сложные в освоении,  но можно найти несколько бесплатных программ для рисования электросхем которыми сможет пользоваться любой, настолько в них простой и понятный интерфейс.

Самый простой вариант — использовать штатную программу Windows Paint, которая есть практически на любом компьютере. Но в этом случае вам придется все элементы прорисовывать самостоятельно. Специальная программа для рисования схем позволяет вставлять готовые элементы на нужные места, а потом соединять их при помощи линий связи. ОБ этих программах и поговорим дальше.

Бесплатная программа для рисования схем — не значит плохая. На данном фото работа с Fritzing

Редактор электрических схем QElectroTech

Программа для рисования схем QElectroTech есть на русском языке, причем русифицирована она полностью — меню, пояснения — на русском языке. Удобный и понятный интерфейс — иерархическое меню с возможными элементами и операциями в левой части экрана и несколько вкладок вверху. Есть также кнопки быстрого доступа для выполнения стандартных операций — сохранения, вывода на печать и т.п.

Редактор электрических схем QElectroTech

Имеется обширный перечень готовых элементов, есть возможность рисовать геометрические фигуры, вставлять текст, вносить изменения на определенном участке, изменять в каком-то отдельно взятом фрагменте направление, добавлять строки и столбцы.

В общем, довольно удобна программа при помощи которой легко нарисовать схему электроснабжения, проставить наименование элементов и номиналы.

Результат можно сохранить в нескольких форматах: JPG, PNG, BMP, SVG, импортировать данные (открыть в данной программе) можно в форматах  QET и XML, экспортировать — в формате QET.

Недостаток этой программы для рисования схем — отсутствие видео на русском языке о том, как ей пользоваться, зато есть немалое количество уроков на других языках.

Графический редактор от Майкрософт — Visio

Для тех, кто имеет хоть небольшой опыт работы с продуктами Майкрософт, освоить работу в из графическом редакторе Visio (Визио) будет несложно. У данного продукта также есть полностью русифицированная версия, причем с хорошим уровнем перевода.

Составлять электрические схемы в Visio несложно

Данный продукт позволяет начертить схему в масштабе, что удобно для расчета количества необходимых проводов. Большая библиотека трафаретов с условными обозначениями, различных составляющих схемы, делает работу похожей на сборку конструктора: необходимо найти нужный элемент и поставить его на место. Так как к работе в программах данного типа многие привыкли, сложности поиск не представляет.

К положительным моментам можно отнести наличие приличного количества уроков по работе с этой программой для рисования схем, причем на русском языке.

Компас Электрик

Еще одна программа для рисования схем на компьютере — Компас Электрик. Это уже более серьезный продукт, который используют профессионалы. Имеется широкий функционал, позволяющий рисовать различные планы, блок-схемы, другие подобные рисунки. При переносе схемы в программу параллельно формируется спецификация и монтажная схема и све они выдаются на печать.

Для начала работы необходимо подгрузить библиотеку с элементами системы. При выборе схематичного изображения того или иного элемента будет «выскакивать» окно, в котором будет список подходящих деталей, взятый из библиотеки.

Из данного списка выбирают подходящий элемент, после чего его схематичное изображение появляется в указанном месте схемы. В то же время автоматически проставляется соответствующее ГОСТу обозначение со сквозной нумерацией (цифры программа меняет сама).

В то же время в спецификации появляются параметры (название, номер, номинал) выбранного элемента.

Пример схемы, созданной в Компас Электрик

В общем, программа интересная и полезная для разработки схем устройств. Может применяться для создания схемы электропроводки в доме или квартире, но в этом случае ее функционал использован почти не будет. И еще один положительный момент: есть много видео-уроков работы с Компас-Электрик, так что освоить ее будет несложно.

Эта программа полезна не только для рисования схем электроснабжения — тут все просто, так как нужна только схема. Более полезна она для разработки плат, так как имеет встроенную функцию преобразования имеющейся схемы в трассу для печатной платы.

Исходная схема (мультивибратор), нарисованная а DipTrace Схема печатной платы Сама плата мультивибратора

Для начала работы, как и в многих других случаях, необходимо сначала подгрузить имеющиеся на вашем компьютере библиотеки с элементной базой. Для этого необходимо запустить приложение  Schematic DT, после чего можно загрузить библиотеки. Их можно будет скачать на том же ресурсе, где будете брать программу.

После загрузки библиотеки можно приступать к рисованию схемы. Сначала можно «перетащить» нужные элементы из библиотек на рабочее поле, развернуть их (если понадобится), расставить и связать линиями связи.

После того как схема готова, если необходимо, в меню выбираем строку «преобразовать в плату» и ждем некоторое время. На выходе будет готовая печатная плата с расположением элементов и дорожек. Также можно в 3D варианте посмотреть внешний вид готовой платы.

Бесплатная прога ProfiCAD для составления электросхем

Бесплатная программа для рисования схем ProfiCAD — один из лучших вариантов для домашнего мастера. Она проста в работе, не требует наличия на компьютере специальных библиотек — в ней уже есть коло 700 элементов. Если их недостаточно, можно легко пополнить базу. Требуемый элемент можно просто «перетащить» на поле, там развернуть в нужном направлении,  установить.

Пример использования ProfiCAD для рисования электрических схем

Отрисовав схему, можно получить таблицу соединений, ведомость материалов, список проводов. Результаты можно получить в одном из четырех наиболее распространенных форматов: PNG, EMF, BMP, DXF.  Приятная особенность этой программы — она имеет низкие аппаратные требования. Она нормально работает с системами от Windows 2000 и выше.

Есть у этого продукта только один недостаток — пока нет видео о работе с ней на русском языке. Но интерфейс настолько понятный, что разобраться можно и самому, или посмотреть один из «импортных» роликов чтобы понять механику работы.

 Платные, на которые стоит потратиться

Если вам придется часто работать с программой для рисования схем, стоит рассмотреть некоторые платные версии. Чем они лучше? У них более широкий функционал, иногда более обширные библиотеки  и более продуманный интерфейс.

Простая и удобная sPlan

Если вам не очень хочется разбираться с тонкостями работы с многоуровневыми программм, присмотритесь к пролукту sPlan. Он имеет очень простое и понятное устройство, так что через час-полтора работы вы будете уже свободно ориентироваться.

Как обычно в таких программах, необходима библиотека элементов, после первого пуска их надо подгрузить перед началом работы. В дальнейшем, если не будете переносить библиотеку в другое место, настройка не нужна — старый путь к ней используется по умолчанию.

Программа для рисования схем sPlan и ее библиотека

Если вам необходим элемент, которого нет в списке, его можно нарисовать, затем добавить в библиотеку. Также есть возможность вставлять посторонние изображения и сохранять их, при необходимости, в библиотеке.

Из других полезных и нужных функций — автонумерация, возможность изменения масштаба элемента при помощи вращения колесика мышки, линейки для более понятного масштабирования. В общем, приятная и полезная вещь.

Micro-Cap

Эта программа кроме построения схемы любого типа (аналогового, цифрового или смешанного) позволяет еще и проанализировать ее работу. Задаются исходные параметры и получаете выходные данные. То есть, можно моделировать работу схемы при различных условиях. Очень полезная возможность, потому, наверное, ее очень любят преподаватели, да и студенты.

В программе Micro-Cap есть встроенные библиотеки, которые можно пополнять при помощи специальной функции. При рисовании электрической схемы продукт в автоматическом режиме разрабатывает уравнения цепи, также проводит расчет в зависимости от проставленных номиналов. При изменении номинала, изменение выходных параметров происходит тут же.

Программа для черчения схем электроснабжения и не только — больше для симуляции их работы

Номиналы элементов могут быть постоянными или переменными, зависящими от различных факторов — температуры, времени, частоты, состояния некоторых элементов схемы и т.д.

Все эти варианты просчитываются, результаты выдаются в удобном виде.

 Если есть в схеме детали, которые изменяют вид или состояние — светодиоды, реле — при симуляции работы, изменяют свои параметры и внешний вид благодаря анимации.

Программа для черчения и анализа схем Micro-Cap платная, в оригинале — англоязычная, но есть и русифицированная версия. Стоимость ее в профессиональном варианте — больше тысячи долларов.

Хороша новость в том, что есть и бесплатная версия, как водится с урезанными возможностями (меньшая библиотека, не более 50 элементов в схеме, сниженная скорость работы). Для домашнего пользования вполне подойдет и такой вариант.

Приятно еще что она нормально работает с любой системой Windows от Vista и 7 и выше.

Обзор лучших программ для составления электрических схем

Вы здесь:

На сегодняшний день черчение электросхем вручную на листике уже не использует ни один опытный электрик. Гораздо проще, удобнее и понятнее составить проект электропроводки помещения на компьютере через специальный программный пакет на русском языке.

Однако проблема в том, что далеко не все программы простые в использовании, поэтому наткнувшись на неудобную и к тому же платную версию программного обеспечения, большинство мастеров старой закалки просто отбрасывают современный способ моделирования в сторону.

Далее мы предоставим читателям сайта Сам электрик обзор самых простых программ для черчения электрических схем квартир и домов на компьютере.

Бесплатные ПО

Существует не так много русскоязычных, удобных в использовании и к тому же бесплатных ПО для составления однолинейных электросхем на компьютере. Итак, мы создали небольшой рейтинг, чтобы Вам стало известно, какие программы лучше для рисования схем электроснабжения домов и квартир:

  1. Microsoft Visio. Как ни странно, но наиболее популярной и что не менее важно – бесплатной программой для черчения однолинейных электрических схем на компьютере является векторный графический редактор Visio. С его помощью даже начинающий электрик сможет быстро нарисовать принципиальную электросхему дома либо квартиры. Что касается функциональных возможностей, они не настолько расширенные, нежели у ПО, которые мы предоставим ниже. Подведя итог можно сказать, что Microsoft Visio это легкая в использовании и при этом на русском языке бесплатная программа для моделирования электрических цепей, которая подойдет домашним электрикам.
  2. Компас-Электрик. Более профессиональный программный пакет для проектирования схем электроснабжения помещений. В Компасе существует собственная база данных, в которой хранятся наименования и номиналы всех наиболее популярных типов автоматики, релейной защиты, низковольтных установок и других элементов цепи. Помимо этого в базе данных заложены графические обозначения всех этих элементов, что позволит сделать понятную схему электроснабжения либо даже отдельного распределительного щита. ПО полностью на русском языке и к тому же можно скачать его бесплатно.
  3. Eagle (Easily Applicable Graphical Layout Editor). Этот программный пакет позволит не только рисовать однолинейные схемы электроснабжения, но и самостоятельно разработать чертеж печатной платы. Что касается последнего, то черчение можно осуществлять как вручную, так и без собственного участия (в автоматическом режиме). На сегодняшний день существует как платная, так и бесплатная версия программы Eagle. Для домашнего использования достаточно будет скачать версию с обозначением «Freeware» (присутствуют некоторые ограничения по отношению к максимальному размеру полезной площади печатной платы). Недостаток данного программного пакета в том, что он официально не русифицирован, хотя если немного постараться, в интернете можно найти русификатор, что позволит без препятствий чертить электрические схемы квартир и домов.
  4. Dip Trace. Еще одна популярная программа для черчения электросхем и создания трасс для печатных плат. Программа простая и удобная в использовании, к тому же полностью на русском языке. Интерфейс позволяет спроектировать печатную плату в объемном виде, используя базу данных с уже готовыми элементами электрической цепи. Оценить полный функционал ПО Вы сможете только за деньги, но существует и урезанная бесплатная версия, которой будет вполне достаточно начинающему электрику.
  5. «1-2-3 схема». Полностью бесплатная программа для черчения электрических схем на компьютере. С официального сайта Вы можете скачать ее на русском языке и полной версией. Помимо моделирования проектов электроснабжения квартир, домов и других видов помещений, в данном программном пакете можно запросто составить схему сборки распределительного щита, в которой сразу же будут предоставлены наиболее подходящие номиналы автоматов, релейной защиты и т.д. Приятным дополнением в данном ПО является база данных с наклейками, которые можно распечатать и расклеить в собственном распределительном щитке для графического обозначения всех элементов цепи по госту.
  6. AutoCAD Electrician. Одной из бесплатных версий популярного редактора Автокад является AutoCAD Electrician. Вкратце об этом ПО можно сказать следующее: функционал подойдет как для начинающих, так и для профессиональных электриков, работающих в области энергетики. В интерфейсе все просто, разобраться можно быстро. Все функции на русском языке, поэтому можно без проблем использовать Автокад для черчения электрических схем разводки электропроводки по дому либо квартире.
  7. Эльф. Интересное название простенькой программы для моделирования схем электроснабжения в строительном черчении. Сам программный пакет не менее интересный и многофункциональный. С помощью программки «Эльф проектирование» можно выполнить построение чертежей электроснабжения любой сложности. Помимо этого ПО помогает выбрать автоматические выключатели подходящего номинала, рассчитать сечение кабеля по мощности и току и т.д. «Эльф проектирование» полностью бесплатный программный пакет на русском языке.

Некоторые из перечисленных программ вы можете увидеть на видео обзорах:

Помимо предоставленных 7 программ для черчения электросхем существует еще более десятка редакторов, в которых можно бесплатно составить принципиальный план электроснабжения дома либо квартиры, однако в остальных программках более сложный интерфейс либо проблемы с русскоязычной версией. Рекомендуем отдавать предпочтение представителям данного рейтинга, чтобы в дальнейшем не тратить время на поиск русификаторов, руководств по использованию и тому подобное!

Платные ПО

Бесплатные программки для составления электросхем своими силами мы рассмотрели. Однако Вы сами понимаете, что в платных версиях предоставлен более широкий набор возможностей и удобных дополнений, которые позволят начертить эл схему на компьютере. Существует множество популярных платных программ для черчения электрических схем.

Некоторые из них мы предоставили выше, однако существует еще одна программка, о которой стоит немного рассказать — sPlan. Это один из самых простейших в использовании и к тому же многофункциональных программных пакетов для составления схем разводки электропроводки и трассировки электронных плат. Интерфейс удобный, на русском языке.

В базе данных заложены все самые популярные графические элементы для черчения электросхем.

Если Вам не жалко потратить 40$ за лицензию, мы настоятельно рекомендуем выбрать для черчения именно sPlan. Данное ПО без сомнений подойдет как для домашнего использования, так и для профессиональных проектировочных работ в чем Вы можете убедиться, просмотрев данное видео:

Правильное пользование sPlan

Вот мы и предоставили обзор самых лучших платных и бесплатных программ для черчения электрических схем на компьютере. Кстати, на телефон (на андроид) Вы можете скачать приложение «Мобильный электрик», в котором можно запросто произвести расчет основных элементов электрической цепи, который поможет правильно составить электросхему, если компьютера нет рядом!

Амелина М.А. Амелин С.А. Программа схемотехнического моделирования Micro-Cap. Версии 9, 10

Амелина М.А. Амелин С.А. Программа схемотехнического моделирования Micro-Cap. Версии 9, 10

Предисловие

Программа схемотехнического анализа Micro-Cap пользуется достаточно большой популярностью. Она имеет удобный, дружественный интерфейс и предъявляет скромные требования к программно-аппаратным средствам персонального компьютера. Micro-Cap позволяет анализировать аналоговые, цифровые и смешанные (аналого-цифровые) устройства, осуществлять синтез пассивных и активных фильтров. Опытные пользователи могут в нестандартной ситуации создавать собственные модели и макромодели, облегчающие имитационное моделирование сложных электронных систем.

В книге дано подробное описание двух версий Micro-Cap, что позволяет использовать ее как при работе с версией 9, так и с версией 10.

Авторы более 20 лет используют программы этого семейства (начиная с Micro-Cap II) для проведения научных исследований в области силовой электроники, а также в процессе обучения студентов Смоленского филиала Московского энергетического института («НИУ «МЭИ»). За это время накоплен большой практический опыт и выявлены характерные особенности этой программы, многие из которых отражены в этой книге.

Программа Micro-Cap может представлять интерес для широкого круга людей, занимающихся электроникой или изучающих ее. Её можно рекомендовать студентам электротехнических и радиотехнических специальностей, а также радиолюбителям и инженерам-разработчикам.

Программа Micro-Cap интенсивно используется при изучении курсов «Математическое моделирование в электронике», «Методы математического моделирования», «Современные методы анализа и моделирования электронных устройств», изучаемых на кафедре «Электроника и микропроцессорная техника» Смоленского филиала «НИУ «МЭИ» при подготовке бакалавров и магистров по направлению 210100 «Электроника и наноэлектроника». Студенты активно используют эту программу при выполнении выпускных работ и курсовых проектов. Кроме того, использование Micro-Cap позволяет студентам глубже осваивать некоторые аспекты таких курсов, как «Электронные цепи и методы их расчета», «Схемотехника», «Магнитные элементы электронных устройств», «Основы преобразовательной техники», «Электронные промышленные устройства» и т.п.

Помимо описания программ Micro-Cap версий 9 и 10, в книге приведены примеры моделирования основных типов электронных устройств, а также изложены приемы, позволяющие проводить моделирование сложных электронных схем с достаточной для инженерной практики точностью.


Основы электротехники, электроники и схемотехники (136 час.)

О программе

1. Общая характеристика программы
1.1. Цель реализации программы:
Освоение основ анализа электрических цепей и физических основ действия электрических и электронных элементов. Цель реализуется в процессе теоретического обучения с последующим компьютерным моделированием и натурной реализацией.
Целью реализации программы является приобретение обучающимися компетенций, необходимых для выполнения следующих видов деятельности:
— участвовать в разработке электрических и электронных схем, реализующих конкретную задачу;
— уметь обосновать выбранную элементную базу;
— осуществлять моделирование выбранного схемотехнического решения;
— проводить отладку и натурную реализацию выбранной схемы;
1.2. Планируемые результаты обучения:
В результате освоения программы обучающийся должен приобрести следующие знания и умения:
должен знать:
— основные законы электрических цепей, назначение и принцип действия электрических и электронных элементов;
должен уметь:
— обосновывать выбранную элементную базу. Проводить моделирование и отладку схемы. Производить монтаж.
1.3. Категория обучающихся:
К освоению программы допускаются любые лица без предъявления требований к уровню образования.

Как проходит очное обучение

Традиционная очная форма обучения предполагает подготовку слушателей непосредственно в аудитории в группе, общение с преподавателем в максимальном объеме на лекциях и практических занятиях, но не исключает самостоятельного изучения материала, в том числе и с применением дистанционных технологий и технологий электронного обучения.

Как обучаться очно:

  • Вы выбираете и записываетесь на программу
  • С Вами связывается наш методист для согласования сроков обучения и расписания занятий
  • Вы присылаете необходимый комплект документов и подписываете договор на обучение
  • Оплачиваете обучение
  • Приходите в учебную аудиторию согласно расписанию
  • Успешно обучаетесь по программе, готовите итоговую работу
  • Получаете документ о завершении обучения (ДИПЛОМ, УДОСТОВЕРЕНИЕ или СЕРТИФИКАТ)

Программа SPICE (Simulation Program. программа simone современные средства схемотехнического моделирования

Ввод данных в NormCAD

Основные способы ввода данных в NormCAD: На вкладке Данные В тексте отчета В режиме диалога (автоматический запрос данных при выполнении расчета) На вкладках документа (в таблицах) Ввод данных на вкладке

Подробнее

3 Параметры моделирования.

..3-6

Меню Параметры Раздел. Меню Параметры Состав меню Параметры…-1 Параметры проекта…-1 Параметры редактора схемы…-4 Параметры транслятора…-5 Параметры моделирования…-6 Параметры размещения ячеек…-7

Подробнее

In article are considered new opportunities simulation

О НЕКОТОРЫХ ОСОБЕННОСТЯХ ПРОГРАММЫ МОДЕЛИРОВАНИЯ NI MULTISIM 13 Bстатье рассмотрены новые возможности программы моделирования NI Multitsim 13 по расчету параметров и анализу цепей в автоматическом режиме.

Подробнее

Руководство пользователя

Руководство пользователя Природный газ ГОСТ 31371.7-08 приложение к программе «Хромос» версия 7.0 г. Дзержинск 2016 г. Содержание 1. Назначение программы 2. Установка программы 3. Совместная работа с ПО

Подробнее

Как выполнять расчеты в NormCAD

Как выполнять расчеты в NormCAD Для выполнения расчета в окне Новый расчет выбирается нормативный документ и графический значок задачи. Далее задача запускается на расчет. Ввод данных в программу осуществляется

Подробнее

Лекция 31. Программное обеспечение САПР

Лекция 31 Программное обеспечение САПР Программное обеспечение САПР (ПО) представляет собой совокупность программ, необходимых для обработки исходной информации по проектным алгоритмам, управления вычислительным

Подробнее

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

ТОМСКНИПИНЕФТЬ ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО ПРОГРАММА «Свая+» РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ г.томск 2010 СОДЕРЖАНИЕ СОДЕРЖАНИЕ 1. ВВЕДЕНИЕ…3 1.1. ОБЩЕЕ ОПИСАНИЕ…3 1.2. ТРЕБОВАНИЯ К ОБОРУДОВАНИЮ И ПРОГРАММНОМУ

Подробнее

«MICROSOFT OFFICE EXCEL»

«MICROSOFT OFFICE EXCEL» Дисциплина «Программные средства профессиональной деятельности» Лектор: Ст. преподаватель кафедры «Электропривода и электрооборудования» Воронина Наталья Алексеевна Назначение

Подробнее

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО «НАУЧНО-ТЕХНИЧЕСКИЙ ЦЕНТР ЕДИНОЙ ЭНЕРГЕТИЧЕСКОЙ СИСТЕМЫ» (ОАО «НТЦ ЕЭС») ПРОГРАММА ДЛЯ РАСЧЕТА УСТОЙЧИВОСТИ ЭЛЕКТРИЧЕСКИХ РЕЖИМОВ ПРИ ЗАДАННЫХ ВИР С УЧЕТОМ ДЕЙСТВИЯ АПНУ РУКОВОДСТВО

Подробнее

1 Назначение программы

Содержание 1 Назначение программы. ..2 2 Подключение и установка программы…3 2.1 Подключение установки с встроенным радиоканалом к ПК…3 2.2 Связывание установки с ПК, на котором установлена операционная

Подробнее

2. ОСНОВНЫЕ ВИДЫ ОБЕСПЕЧЕНИЯ САПР

14 2. ОСНОВНЫЕ ВИДЫ ОБЕСПЕЧЕНИЯ САПР Современные САПР представляют собой сложный комплекс математических, программных, технических и других средств. Поэтому в составе САПР принято выделять следующие основные

Подробнее

In the new version of the NI Multisim program

ОСНОВНЫЕ ОТЛИЧИЯ MULTISIM 14 ОТ ПРЕДЫДУЩИХ ВЕРСИЙ ПРОГРАММЫ Вновой версии программы NI Multisim 14 значительно расширены возможности пробников для измерения тока и напряжения и меню поиска компонентов.

Подробнее

Основы работы с симулятором Arduino

Нижегородский государственный университет им. Н.И. Лобачевского Институт информационных технологий, математики и механики Кафедра программной инженерии Лабораторный практикум Основы работы с симулятором

Подробнее

РАСЧЕТ ЧУВСТВИТЕЛЬНОСТИ СХЕМЫ

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ «НИЖЕГОРОДСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

Подробнее

Макеты отчетных документов.

Макеты отчетных документов. Программа Источник обладает специальными средствами, позволяющими создавать макеты отчетных документов для представления результатов выполнения расчетных задач. Макеты отчетных

Подробнее

Раздел 15. Подсистема аттестации проекта

Раздел. Подсистема аттестации проекта Назначение подсистемы аттестации проекта. ..-1 Меню Средства подсистемы аттестации проекта…-4 Функция Анализ на минимальном быстродействии…-5 Функция Анализ на

Подробнее

Нагрузка по маршрутам

Комплекс аппаратно-программных средств мониторинга ОКС 7 Книга 3 «Анализ сети» ЛЖАР.469411.085-03 РП Приложение 8 Нагрузка по маршрутам СОДЕРЖАНИЕ 1 ВВЕДЕНИЕ…3 2 НАЧАЛО РАБОТЫ…4 3 РАБОТА С ПРОГРАММОЙ…4

Подробнее

Лабораторная работа 22

Лабораторная работа Определение электроемкости конденсатора по осциллограмме его разряда через резистор Методическое руководство Москва 04 г. Определение электроемкости конденсатора по осциллограмме его

Подробнее

ООО «ПТП ЭРА-1» Рекламный вариант

ООО «ПТП ЭРА-1» Рекламный вариант Оглавление Введение 3 Экран «Учет» 4 Основные элементы 4 Ввод/вывод линии в учет/из учета 5 Изменение максимального расхода по линии 5 Изменение оптимального диапазона

Подробнее

Экспорт объектов базы данных.

Экспорт объектов базы данных. Для экспорта информации из объектов БД Источник следует щелкнуть левой кнопкой мышки на узле Экспорт объектов БД в дереве задач Источниками данных могут являться следующие

Подробнее

Expasys Questionnaire Studio 2013 Lite

ООО «Экспертно-аналитические системы» Сайт: http://www.expasys.ru Электронная почта: [email protected] Телефон: +7 (8672) 40-76-29 Expasys Questionnaire Studio 2013 Lite College Edition Руководство пользователя

Подробнее

ИНТЕГРИРОВАННАЯ СИСТЕМА БЕЗОПАСНОСТИ

Интегрированная система безопасности «777». Мастер отчётов 777+. Редакция 1.2 1 ИНТЕГРИРОВАННАЯ СИСТЕМА БЕЗОПАСНОСТИ «777» Мастер отчётов 777+ Руководство Пользователя Редакция 1.2 РОВАЛЭНТ, 2012 Интегрированная

Подробнее

MS Excel (цифровые таблицы)

Электронные таблицы Разнообразие электронных таблиц в приложениях MS Excel (цифровые таблицы) SulSim (вывод данных в Excel) HYSYS (собств. Электр. таблицы) Maple (символьные таблицы) Введение Область применения

Подробнее

Подсистема аттестации проекта

Подсистема аттестации проекта Общие сведения… 1 Меню Проект… 2 Меню Параметры… 3 Меню Схема… 4 Меню Выполнить… 5 Общие функции… 6 Графический редактор схем… 7 Подсистема трансляции схемы…

Подробнее

Приложение 1. Приложение 2

Приложение 1 Приложение 2 Создание Web сайта в программе FrontPage Прикладная программа FrontPage 2003 это визуальный html-редактор для быстрого создания сайта. Язык HTML является основным языком программирования

Подробнее

КУБиК:Бизнес-процессы

«IT-КУБиК-Сервис» КУБиК:Бизнес-процессы руководство пользователя Киев 2014 При приобретении программы «КУБиК:Бизнес-процессы», согласно закону об авторских правах, Вы даете согласие не допускать копирования

Подробнее

Программа Fundamental Tone

Общество с ограниченной ответственностью «Электронные технологии и метрологические системы» Программа Fundamental Tone Руководство оператора ЭТМС. 424200.000-01 34 СОДЕРЖАНИЕ 1. Назначение… 3 2. Основные

Подробнее

Программный комплекс «АВС РНТЦ»

Программный комплекс «АВС РНТЦ» Программный продукт АВС-РНТЦ предназначен для разработки сметной и ресурсной документации всеми участниками инвестиционностроительного процесса: ЗАКАЗЧИК ПРОЕКТИ- РОВЩИК

Подробнее

1 О программе TDrive

Содержание 1 О программе TDrive… 3 1.1 О программном обеспечении… 3 1.2 О руководстве пользователя… 3 2 Общее описание… 4 2.1 Описание главного окна TDrive… 4 2.1.1 Область работы с проектом

Подробнее

Руководство Пользователя ОВЕН ПЧВ

Руководство Пользователя ОВЕН ПЧВ Работа с универсальным конфигуратором ОВЕН ПЧВ Рег. 07 Москва, 2014 Содержание 1 Назначение программного продукта… 3 2. Установка программы-конфигуратора на ПК. .. 4

Подробнее

Панель инструментов. Палитра блоков

Краткие сведения о программном комплексе SimInTech Установка программы Чтобы установить программу SimInTech на своем компьютере, надо зайти на сайт http://simintech.ru. В верхнем меню выбрать пункт Загрузить

Подробнее

2 СУБД ACCESS. 2.1 Основные объекты Access

2 СУБД ACCESS БД управления базами данных Access является одной из программ — приложений интегрированного пакета Microsoft Office. Загрузочный файл программы с именем msaccess.exe обычно располагается

Подробнее

Образовательная схемотехника и робототехника на Arduino

Ссылка на страницу программы

http://moodle.pgusa.ru/course/view.php?id=8545

Цель программы «Образовательная схемотехника и робототехника на Arduino»

Курс призван ознакомить слушателей с принципами электромеханической работы современных технических устройств, научить их собирать подобные устройства и программировать их. Структура курса представляет собой набор логически законченных и содержательно взаимосвязанных тем, изучение которых обеспечивает системность и практическую направленность знаний и умений слушателей. Занятия направлены на более углубленное понимание принципов электротехнической части физики и принципов программирования.



Программа «Образовательная схемотехника и робототехника на Arduino» посвящена

подготовке слушателей в области электротехники и программированию этой техники, а также, преподаванию в этой области. Курс затрагивает вопросы общего свойства, например, откуда берется ток, как работает кнопка и др. для лучшего усвоения материала, начиная с основ. В процессе изучения курса слушатели изучат процессы проектной деятельности, начиная от анализа задачи, ее проектирования и моделирования, и заканчивая средствами поддержки и масштабирования проекта, кроме того, научатся обучать подобной деятельности своих учеников.

Курс «Образовательная схемотехника и робототехника на Arduino» нацелен на формирование трех общепрофессиональных компетенций: информационно-педагогическая, проектная и программно-аналитическая. Усвоение информационно-педагогической компетенции заключается в формировании информационной базы по темам схемотехники и робототехники на уровне, достаточном для преподавания данных курсов в образовательных учреждениях. Сюда входит теоретическая подготовка, подбор и разработка заданий, средств оценивания результатов образовательной деятельности.

Усвоение проектной компетенции направлено на формирование у слушателя четкой пошаговой инструкции создания прототипов и самих устройств при соблюдении нормативов жизненного цикла проекта и его заявляемых характеристик.

Усвоение программно-аналитической компетенции направлено на формирование системы «анализ – синтез» при работе в области схемотехники и робототехники, изучение особенностей языка С/С++ при программировании устройств, принципов оптимизации использования памяти и минимизации размеров устройства при выполнении поставленных задач.

Для обучения по образовательной программе по техническим требованиям необходимо стабильное подключение к сети Интернет, а также регистрация на сайте tinkercad. com. Желательно наличие комплекта Arduino (достаточно Starter Kit). Для обучения с точки зрения входных условий подготовки желательно иметь профессиональное педагогическое образование, иметь хотя бы начальные навыки программирования на любом алгоритмическом языке.

В процессе обучения слушатели изучат принципы работы с Arduino как с технической, так и с программной части, научатся создавать приборы и роботов, обучать их требуемым действиям, а также научатся обучать данной технологии своих будущих учеников. Данная программа актуальна ввиду большой востребованности схемотехники и робототехники в настоящее время, а также недостаточного количества преподавателей, имеющих подходящую подготовку в данной области, в том числе, обучающих технологии в средних образовательных учреждениях.



Учебная (рабочая) программа повышения квалификации «Образовательная схемотехника и робототехника на Arduino»

Модуль  1. Принципы робототехники (8 час.).

Тема 1. 1 Структура работы Arduino (2.5  час).

Основные понятия электротехники. Схема работы Arduino. Подключение и общие принципы схемотехники на Arduino. Сборка устройств с помощью платы Arduino Uno и печатной платы. Простые устройства ввода и вывода: светодиод, кнопка, динамик и т.д.

Тема 1.2 Создание схем на Arduino с помощью программного обеспечения TinkerCAD Circuits (5.5 час.).

Программирование на С/С++ для Arduino. Организация кода, блоки setup() и loop(). Явное и неявное задание значений при работе с данными. Создание схем на Arduino с использованием устройств вывода.

Модуль 2. Использование датчиков в устройствах (13 час.).

Тема 2.1. Использование инструментов для управления состоянием компонентов схем на Arduino (7 час.).

Передача данных от устройства компьютеру. Принципы организации сигналов о состоянии устройства. Использование устройств ввода. Работа с кнопками, подавление шумов кнопки. Создание схем с управлением устройством с помощью кнопки и джойстика.

Тема 2.2. Использование инструментов фиксации и сбора информации от внешней среды (6 час.).

Использование датчиков для организации более сложных приборов. Датчики движения, температуры, влажности. Перевод значений устройства в общеупотребимые значения.

Модуль 3. Программирование на Arduino (13 час.).

Тема 3.1. Создание эффективных программ для Arduino (2.5 час).

Использование конструкций языка С/С++ для организации работы устройств. Использование функций и библиотек, написание эффективного кода с учетом дальнейшего масштабирования устройства.

Тема 3.2. Использование структур данных для организации работы схем (5 час.).

Использование ветвления, массивов данных, циклическое исполнение программ для оптимизации программ собираемого устройства.

Модуль 4. Комплексные устройства (13 час.).

Тема 4.1. Создание простого светофора (2.5 час.)

Этапы конструирования сложных приборов. Процесс проектной изобретательской деятельности в робототехнике. Создание светофора с помощью светодиодов, определение временных интервалов задержки событий.

Тема 4.2. Подключение динамика и 7-сегментного дисплея к светофору (3.5 час.).

Доводка и масштабирование проекта прибора. Жизненный цикл проекта, сопровождение устройства. Организация посекундного звукового оповещения и визуального отображения времени светофора.

Тема 4.3. Организация эффективного управления 7-сегментным дисплеем с помощью декодера (6 час.).

Использование двоичной кодировки и вычислительного программирования при визуальном упрощении схемотехники. Использование декодера для упрощения схемы светофора.

Модуль 5. Обучение схемотехнике (10 час.).

Тема 5.1. Использование компьютерных средств для обучения схемотехнике (5  час.).

Создание виртуального класса при использовании web-ориентированной системы TinkerCAD. Организация удаленной работы обучающихся робототехнике, использование метода дополненной задачи при обучении. Создание многоуровневой системы подготовки и индивидуальной образовательной траектории обучающихся.

Тема 5.2. Принципы организации проектной деятельности при обучении схемотехнике и робототехнике (5 час.).

Командообразование в процессе изобретательства. Организация этапов изобретательства в схемотехнике и робототехнике. Обучение реализации проектов, подготовка к выпуску продукции.

Модуль 6. Основы электромеханики (14 час.).

Тема 6.1. Основы движения. Сервопривод. Аккумуляторы (7 час.).

Использование электромоторов в качестве движущих элементов приборов. Сервоприводы и их использование в робототехнике. Подключение портативных источников питания.

Тема 6.2. Двигатели и передача импульсов для движения на Arduino (7 час.).

Создание движущихся элементов робота. Движение по системе колесной электротяги, организация шагового движения посредством сервоприводов.



Описание практико-ориентированных заданий и кейсов



Номер темы/модуля

Наименование практического занятия

Описание

  1. 2

Создание схем на Arduino с помощью программного обеспечения TinkerCAD Circuits

ПЗ. 1. Создание схемы с мигающим светодиодом

Создание простой схемы с мигающим светодиодом

1.2

Создание схем на Arduino с помощью программного обеспечения TinkerCAD Circuits

ПЗ.2. Создание светомузыки

Создание цели мигающих светодиодов с организацией их совместной работы

  1. .1

Использование инструментов для управления состоянием компонентов схем на Arduino

ПЗ.3. Создание схемы управления светодиодом

Создание схемы с двумя кнопками, с помощью которых управляется режим светодиода

2.1

Использование инструментов для управления состоянием компонентов схем на Arduino

ПЗ.4. Создание схемы вычисления по методу «палочек» с помощью кнопок и светодиодов

Создание схемы с двумя кнопками, с помощью которых увеличивается или уменьшается количество работающих светодиодов

2. 1

Использование инструментов для управления состоянием компонентов схем на Arduino

ПЗ.5. Создание схемы управления громкостью динамика с помощью джойстика

Создание схемы с динамиком, джойстиком, который управляет громкостью динамика и светодиодами, которые показывают уровень громкости

2.2

Использование инструментов фиксации и сбора информации от внешней среды

П3.6. Создание схемы определения температуры помещения

Создание схемы с датчиком температуры и RGB-светодиодом, показывающим уровень тепла помещения.

2.2

Использование инструментов фиксации и сбора информации от внешней среды

П3.7. Создание схемы с использованием датчика движения

Создание схемы с датчиком движения и звуковым сигналом при определении фактического движения в диапазоне.

3.1

Создание эффективных программ для Arduino

ПЗ. 8. Усовершенствование схемы датчика движения с использованием светодиодов.

Создание схемы с датчиком движения и звуковым сигналом при определении фактического движения в диапазоне, добавление светодиодов, которые с помощью функции и датчика расстояния показывают дальность до движущегося объекта.

3.2

Использование структур данных для организации работы схем

ПЗ.9. Усовершенствование схемы светомузыки с использованием массивов.

Создание цели мигающих светодиодов с организацией их совместной работы с использованием массивов

4.1

Создание простого светофора

ПЗ.10 Создание простого светофора

Создание автоматического светофора с использованием светодиодов

4.2

Подключение динамика и 7-сегментного дисплея к светофору

ПЗ.11 Подключение динамика и 7-сегментного дисплея к светофору

Усовершенствование светофора с помощью динамика и 7-сегментного дисплея для определения оставшегося времени

4. 3

Организация эффективного управления 7-сегментным дисплеем с помощью декодера

ПЗ.12 Использование декодера в светофоре для упрощения схемы светофора

Усовершенствование светофора с помощью декодера и построение двоичной логики функционирования 7-сегментного дисплея

5.1

Использование компьютерных средств для обучения схемотехнике

ПЗ.13 Создание задания для обучающихся на основе выполненных заданий по системе уровней усвоения материала

Создание задания для обучающихся на основе выполненных заданий по системе уровней усвоения материала

5.2

Принципы организации проектной деятельности при обучении схемотехнике и робототехнике

ПЗ.14 Создание плана разработки устройства (по примеру светофора) для обучения проектной деятельности

Создание плана разработки устройства (по примеру светофора) для обучения проектной деятельности

6. 1

Основы движения. Сервопривод. Аккумуляторы

ПЗ.15 Создание элемента погрузчика на основе сервопривода

Создание системы погрузчика с помощью сервопривода для поднятия груза

6.2

Двигатели и передача импульсов для движения на Arduino

ПЗ.16 Создание двигающейся платформы на основе колесной тяги

Использование электродвигателя для создания колесной платформы

6.2

Двигатели и передача импульсов для движения на Arduino

ПЗ. 17 Создание шагающего механизма

Использование сервопривода для создания «ног» шагающего робота



Планируемые результаты обучения:

2.1.Знание (осведомленность в областях)

2.1.1.  Принципы работы современных устройств в области схемотехники и робототехники.

2.1.2. Логическая структура технических средств из реальной жизни.

2.1.3. Принципы программирования устройств, а также принципах реализации псевдоискусственного интеллекта при построении роботов, в том числе основы движения.

2.1.4. Обучать принципам работы по сборке и программированию устройств на базе Arduino.

2.2. Умение (способность к деятельности)

2.2.1. Сборка электротехнических приборов на основе системы Arduino.

2.2.2. Программирование работы устройств, их масштабирование и усложнение.

2.2.3. Эффективное использование ресурсов памяти и энергии.

2.2.4. Создавать материалы и задания для обучения схемотехнике и робототехнике на базе Arduino.

2.3.Навыки (использование конкретных инструментов)

2.3.1. Использование компонентов системы Arduino для сборки устройств схемотехники и робототехники.

2.3.2. Применение среды программирования Arduino IDE для составления программ и загрузки их на собираемое устройство.

2.3.3. Использование web-ориентированной среды дизайна устройств  TinkerCAD Circuits для построения моделей и программирования.

Изучите схемы с помощью онлайн-курсов и уроков

Что такое схемы?

Электрические цепи питают все в нашей жизни, от компьютеров до светильников в вашем доме. Для проектирования безопасных и эффективных схем требуется знание того, как работают электрические токи, чтобы наши электронные устройства работали без сбоев. Цепи предназначены для использования опасной энергии энергии таким образом, чтобы мы могли доставлять эту энергию в наши дома и на работу, не создавая значительного риска.Если вы собираетесь построить новое здание или привести дом в действие, кто-то должен понимать, как работают эти схемы. Печатные платы питают даже самые маленькие детали наших устройств. Наше понимание электронной схемы позволило нам создавать более быстрые, компактные и эффективные вычислительные устройства, которым не видно конца.

Узнайте о схемах

Электротехника — это развивающаяся дисциплина как в технической, так и в классической области. Создание сложных схем позволяет информатике продвигать компьютерное оборудование до того, что мы можем использовать для наших потребностей в квантовых вычислениях. Эти схемы являются жизненно важной частью того, что движет нашей жизнью от микро до макро, поэтому узнайте обо всем этом немного больше, пройдя правильные курсы и сертификаты.

Курсы схемотехники и сертификаты

EdX.org сотрудничает с ведущими учреждениями в этой области, чтобы предложить вам курсы схемотехники. Вы можете узнать об основах схемотехники с серией MIT по схемам. Вы изучите основы схем, включая ток и последовательную цепь, а также такие понятия, как закон Ома.EPFL также предлагает серию курсов по схемотехнике с Electronique. Он также познакомит вас с основами электрических токов. Вся серия X от Массачусетского технологического института по схемам дает вам полный перечень электрических цепей. Вы разберетесь с источниками питания и источниками напряжения. Как только вы поймете принципиальную схему, вы будете готовы начать свою карьеру.

Зажигайте карьеру, исследуя схемы

Идете ли вы по традиционному пути электротехники или изучаете компьютерную инженерию, правильные курсы могут помочь вам начать работу. Получите свое понимание анализа цепей и схематических диаграмм на курсах с edX.org и лидерами в этой области. Вы можете изучать как технические, так и традиционные схемы, развивать навыки, которые привлекают работодателей и настраивают вас на захватывающую карьеру. Вы можете построить следующую большую вещь в области компьютеров или продолжить более традиционный путь, поделившись своим опытом в строительных проектах и ​​нормах безопасности. Вам будут предложены курсы, которые научат вас всему, что вам нужно вначале, и настроят вас на долгую и стабильную карьеру.

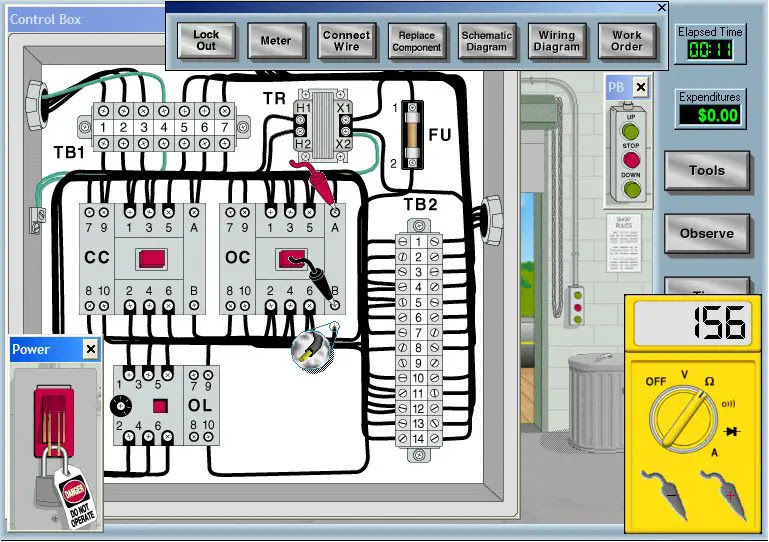

Лучшее программное обеспечение для моделирования схем для инженеров-электронщиков

Бесплатное программное обеспечение для моделирования электронных схем с открытым исходным кодом, представленное на этой странице, позволяет вам проектировать, анализировать и тестировать схему виртуально в браузере или на компьютере. Они имитируют поведение электронного устройства / схемы и часто используются, потому что дешевле, быстрее и часто практичнее моделировать схему, чем строить ее физически. Приведенные ниже программы могут обеспечивать возможности аналогового или цифрового моделирования или и то, и другое, иметь редактор схем, средство просмотра сигналов, поддерживающие резисторы, конденсаторы, диоды и т. Д.
Далее мы исследуем серию бесплатных онлайн-программ и компьютерных программных инструментов для моделирования цепей. Онлайн-инструменты для моделирования цепей. Здесь мы перечисляем несколько бесплатных онлайн-симуляторов цепей, которые вы можете попробовать. быть загруженными на ваш компьютер, и они могут работать прямо с веб-сайта.

Схема Sims

Это было одно из первых программ для моделирования схем с открытым исходным кодом. Это отличный инструмент как для студентов, так и для любителей электроники.Его конструкция основана на цветах, которые могут указывать, например, на положительное или отрицательное напряжение, и позволяет создавать простые схемы с помощью щелчков мышью. К сожалению, сделать скачок в качестве и нарастить графический пользовательский интерфейс разработчику не удалось.

DcAcLab

Он имеет визуальную и привлекательную графику, но ограниченное программное обеспечение для моделирования схем. Это определенно отличная программа для обучения, очень простая в использовании. это заставляет вас видеть компоненты в том виде, в каком они сделаны. Это не позволяет вам проектировать схему, а только практиковать.

Каждая цепь

Это программное обеспечение для электронного моделирования онлайн с хорошо сделанной графикой. Когда вы входите в онлайн-программу, вам будет предложено создать бесплатную учетную запись, чтобы вы могли сохранять свои проекты и иметь ограниченную часть области для рисования схемы. Чтобы использовать его без ограничений, требуется ежегодная плата в размере 10 долларов США. Его можно загрузить и использовать на платформах Android и iTunes. Компоненты имеют ограниченную возможность моделирования с минимальными параметрами специй. Очень прост в использовании, имеет отличную систему электронного дизайна.Это позволяет вам включать (встраивать) моделирование в вашу веб-страницу.

DoCircuits

Это программа для моделирования электронных схем. Хотя это оставляет у людей первое впечатление о веб-сайте, оно дает множество примеров того, как работает программа, посмотрите сами на видео «начните через пять минут». Измерения параметров электронной схемы отображаются с помощью реалистичных виртуальных инструментов.

PartSim

Программа моделирования электронных схем PartSim — это онлайн-симулятор электронных схем.Это хорошо для имитации специй. Можно нарисовать электрические схемы и протестировать. Это все еще новый симулятор, поэтому есть несколько компонентов, позволяющих имитировать выбор.

123D Цепи

Программа действий, разработанная AutoDesk, позволяющая создать схему, увидеть ее на макете, использовать платформу Arduino, смоделировать электронную схему и, в конечном итоге, создать печатную плату. Компоненты отображаются в 3D в их реальной форме. Вы можете запрограммировать Arduino прямо из этой программной симуляции, (это) действительно впечатляет.

TinaCloud

Эта программа моделирования электронных схем обладает широкими возможностями. Он позволяет моделировать, помимо обычных схем смешанных сигналов, также микропроцессоры, источники питания VHDL, SMPS и радиочастотные схемы. Расчеты для электронного моделирования выполняются непосредственно на сервере компании и обеспечивают отличную скорость моделирования.

Проектирование электрических схем EasyEDA, моделирование схем и проектирование печатных плат

EasyEDA — это потрясающий бесплатный онлайн-симулятор схем, который очень подходит для всех, кто любит электронные схемы.EasyEDA приближается к LTspice IV, но с несколько более дружелюбным интерфейсом. Этот симулятор также очень мощный, он может проверять аналоговые, цифровые и смешанные сигнальные цепи с подсхемами и моделями Spice и быстро получать результаты с облачных серверов. Программная среда позволяет проектировать схемы, проверять работу с помощью симулятора схем. Убедившись, что схема работает нормально, вы можете создать печатную плату с помощью того же программного обеспечения. На веб-сайте вы можете найти и использовать множество проектов и электронных схем, созданных другими, потому что они являются общедоступным и открытым оборудованием.Это бесплатно, а также позволяет вам делиться своей работой с другими.

Программное обеспечение для моделирования схем

Компьютерное программное обеспечение предлагает различные способы управления и организации электрических цепей, включая возможность импорта файлов, совместного использования и работы со сложной электронной схемой. Далее вам доступен ряд компьютерных программных инструментов для рисования и моделирования электронных схем и диаграммы.

Qucsis

программное обеспечение для моделирования схем с графическим пользовательским интерфейсом.Программное обеспечение предназначено для поддержки всех типов схем моделирования, например Анализ постоянного и переменного тока, S-параметров, переходных процессов, шума и гармонического баланса. Также поддерживается чисто цифровое моделирование. Qucs работает практически с любыми операционными системами, такими как Solaris, Apple Macintosh, Microsoft windows, FreeBSD, NetBSD и т. Д. Программа выпущена под лицензией GNU General Public License в виде исходного кода, поэтому вам нужно будет скомпилировать ее самостоятельно, прежде чем запускать. .

LT имитатор специй
Программное обеспечение

для моделирования электронных схем можно приобрести у компании Linear Technology, занимающейся производством аналоговых микросхем, и работает на Windows, OS X.Хотя он ориентирован на использование их частей, он является гибким и может использоваться с деталями других поставщиков. LTspice — это очень быстрое моделирование импульсных регуляторов с улучшенным SPICE (по сравнению с обычными симуляторами SPICE) .LTspice предоставляет доступ к более чем 200 моделям операционных усилителей, модели транзисторов, модели MOSFET и т. д. Сильным недостатком LTspice является его проприетарная кодовая база, лицензированная Linear Technology. Если бы они сделали его открытым исходным кодом, LTspice мог бы пойти на пользу совместной разработке.

Ngspice

Это программное обеспечение для моделирования электронных схем представляет собой механизм моделирования смешанных схем со смешанными сигналами, основанный на трех пакетах программного обеспечения с открытым исходным кодом: Spice3f5, Cider1b1 и Xspice.Ngspice является частью проекта gEDA, полного набора инструментов автоматизации проектирования электронного дизайна под лицензией GPL. Работает в системах Linux и FreeBSD.

MultiSim National Instruments
Программное обеспечение для моделирования электронных схем

Multisim основано на Berkeley SPICE и поставляется как в виде бесплатных, так и в платных дополнениях. MultiSim, программное обеспечение для изготовления схем, позволяет захватывать схемы, создавать макеты, анализировать схемы и моделировать. Основные функции включают изучение макета в 3D перед отправкой лабораторного задания, создание печатных плат (PCB) и т. Д.Моделирование макетной платы возможно с помощью программы моделирования схем Multisim, доступной в Microsoft Windows.

Протей

Prospice — это инструмент моделирования электронных схем на основе Spice в смешанном режиме от LabCenter. У них есть две версии: базовая и расширенная. Базовая версия является бесплатной, которая поддерживает только интерактивное моделирование, в то время как расширенная версия поддерживает ряд полезных функций и функций, таких как анализ на основе графиков, который включает частоту, шум, искажения, параметры Фурье и т. Д.Программное обеспечение работает в операционной системе Windows.

CircuitLogix

эта версия программного обеспечения для моделирования электроники от CircuitLogix для студентов позволяет выполнять анализ и моделирование схем в аналоговом, цифровом и смешанном режимах. Это программное обеспечение для моделирования SPICE предоставляет 4000 устройств в своей студенческой версии, что составляет 1/3 от профессиональной версии. Это программное обеспечение для построения схем дает доступ к переключателям, линейным ИС и цифровым ИС, полевым транзисторам, транзисторам, реле, дисплеям, генераторам сигналов, тиристорам, оптоизоляторам, фотодиодам, полупроводникам, двигателям и т. Д.Работает в системе Windows.

XSPICE

, он разработан как расширение Spice 3 Технологическим институтом Джорджии. Он имеет функцию моделирования кода, которая позволяет пользователю добавлять новые модели. Его библиотека моделей кода включает в себя функциональные блоки, такие как умножители, сумматоры, интеграторы, магнитные модели, ограничители, функции передачи S-домена, цифровые вентили и т. Д. Программа предоставляется в форме исходного кода и выпущена в общественное достояние.

Лучшие программы для проектирования и тестирования электронных схем

Физическое проектирование и тестирование схем — трудная и трудная задача, но с помощью этих программ мы сможем сначала протестировать наши проекты перед их реализацией, чтобы убедиться, что все работает как надо. мы хотим, чтобы избежать любых сбоев и перерасхода средств..

Бесплатные программы

Не потому, что они бесплатные, они не должны быть плохими или предоставлять меньше функций, чем платные программы. В частности, этого достаточно для любого профессионала, который не хочет платить за использование программного обеспечения для проектирования и тестирования электронных схем.

KiCad

KiCad — это бесплатный кроссплатформенный инструмент для создания электронных схем и макетов печатных плат. В нем есть менеджер проектов, редактор схем и компонентов, селектор отпечатков пальцев, редактор печатных плат, средство просмотра файлов Gerber, создание компонентов или отпечатков пальцев из растровых изображений, калькулятор печатных плат и редактор формата страницы.

ProfiCAD

ProfiCAD — это бесплатный кроссплатформенный инструмент для рисования электрических схем и цепей управления, хотя его также можно использовать для гидравлических, пневматических схем и других типов технических схем. Его интерфейс очень простой и включает в себя множество символов, хотя он также позволяет создавать свои собственные дизайны (платный функционал). Поддерживает автоматическую нумерацию символов, списков кабелей, материалов и другие расширенные функции.

Он переведен на многие языки, и некоммерческая версия имеет ограничения, которые не поддерживают такие функции, как создание спецификации, списка соединений, списка кабелей, модульных координат, редактора основной надписи и некоторых других ограничений.

FreePCB

Бесплатная мультиплатформенная программа FreePCB — это простой редактор печатных схем, но не имеющий автоматической трассировки схем. Он позволяет создавать до 16 слоев меди, конструировать схемы с максимальной площадью 152 квадратных сантиметра, имеет множество предварительно разработанных элементов и позволяет импортировать / экспортировать списки PADS-PCB, Gerber и Excellon.

TinyCAD

TinyCAD имеет несколько библиотек символов, а также позволяет создавать сетевые списки, которые впоследствии можно использовать в программах проектирования печатных схем, таких как FreePCB.

What

Qucs — это мультиплатформенная программа с графическим интерфейсом на основе Qt, способная моделировать сигнал и шум малых и больших микроволновых схем. Он позволяет выполнять чисто цифровое моделирование через VHDL, а результаты могут отображаться в различных форматах.

PCB

PCB — это редактор, специализирующийся на мультиплатформенных печатных схемах, который включает в себя несколько функций импорта и экспорта схем, сетевых списков, проверки правил проектирования, автоматического маршрутизатора и оптимизатора трассировки для сокращения времени разработки.Он также предлагает API для добавления новых функций и поддерживает сценарии.

Платежные программы

Не потому, что они платные, но они лучше, но они имеют гораздо более мощные функции, соответствуют стандартам, содержат гораздо больше контента и сочетаний клавиш, чтобы облегчить работу по созданию проектов интегральных схем.

National Instruments Multisim

Эта программа более известна ветеранам, таким как Workbench или Electronics Workbench, это было первоначальное название этого программного обеспечения, пока они не решили изменить его имя, и оно было переименовано в NI Multisim, что является названием он в настоящее время поддерживает.

NI Multisim интегрирует моделирование SPICE, которое является отраслевым стандартом, а также поставляется с интерактивной схематической средой для визуализации и анализа поведения электронных схем в реальном времени. Он имеет интуитивно понятный графический интерфейс, упрощающий его использование. Это сокращает количество итераций при создании прототипов печатных плат и экономит затраты на разработку, добавляя мощное моделирование и анализ схем в процесс проектирования.

Его цена составляет 685 евро в год для студентов, базовая цена 1926 евро, полная версия 3368 евро и профессиональная версия 4985 евро в год.Он поддерживается только как операционная система Windows для использования NI Multisim.

Fritzing

Fritzing делает электронику доступной для всех в качестве творческого материала для всех, поскольку у нее есть сообщество, которое способствует созданию экосистемы творчества, в которой пользователи документируют и делятся своими проектами и предлагают бесплатные курсы электроники, помимо профессионального проектирования и производства печатных плат.

Не требует установки и совместим только с Windows 7 или выше, MacOS 10.15 или выше, а также последняя версия Linux с libc версии выше 2.6 и по цене 8 евро. Он доступен на многих языках, включая испанский.

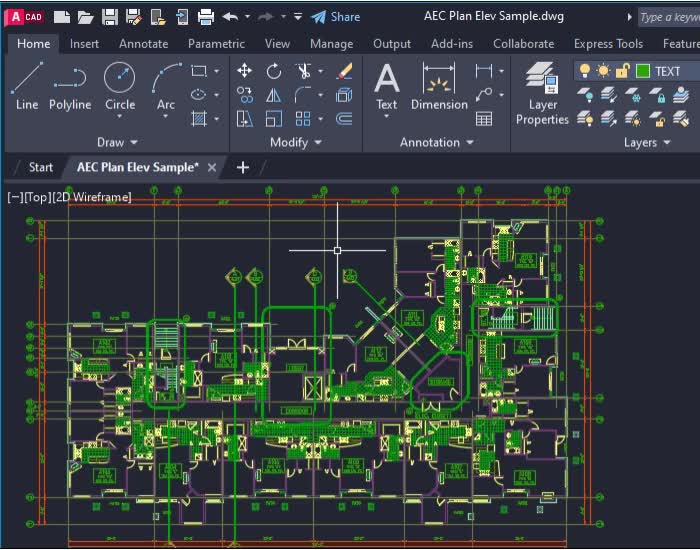

AutoCAD Electrical 2020

AutoCAD Electrical 2020 стоит 279 евро в месяц и включен в программное обеспечение AutoCAD. Он считается лучшим программным обеспечением для проектирования схем и лучшим для всех инженеров-электронщиков, которые хотят создавать свои архитектурные проекты. Если вы потратите время на изучение всех его функций, лучше всего будет создавать лучшие дизайны эффективно и уверенно.

Новым пользователям может быть трудно использовать, и программное обеспечение доступно только для загрузки, оно имеет бесконечное количество сочетаний клавиш, для изучения которых требуется время. Имеется 1-месячная бесплатная пробная версия.

SOLIDWORKS Electrical 2020

SOLIDWORKS Electrical отлично подходит для совместной работы, поскольку в нем есть встроенные инструменты, упрощающие его. Идеально подходит для разработки сложных дизайнов в короткие сроки и с высоким качеством. У него отличный интерфейс, который помогает быстро разрабатывать проекты, и он способен выполнять очень сложные проекты.Его интеграция с другими программами затруднена.

Для такой большой мощности требуется компьютер с большим количеством ресурсов. Его цена предоставляется по запросу, хотя для студентов он стоит 99 евро + НДС, и у вас есть возможность запросить бесплатную пробную версию.

Проектируйте свои схемы в Интернете

Существуют как бесплатные, так и платные веб-приложения и мобильные приложения, но мы собираемся выделить два: одно за простоту использования, а другое за многоплатформенную мобильную поддержку.

EasyEDA

EasyEDA имеет в качестве основных функций создание диаграмм со встроенной библиотекой, моделирование схем и проектирование печатных схем.

Имеется версия для загрузки программного обеспечения, совместимая с Windows 7 или выше 32 и 64 бит для Linux 64 бит и MacOS 64 бит. У него также есть онлайн-версия.

EveryCircuit

EveryCircuit доступно для iOS, Android и в Интернете. Это приложение для проектирования и тестирования схем, как если бы мы использовали протобард. Его преимущество состоит в том, что после создания схемы он легко совместим с любой веб-страницей и социальной сетью. В качестве недостатка мы должны использовать все ресурсы, и нам придется заплатить цену около 13 евро.

Бесплатный имитатор схем — Список программного обеспечения для проектирования схем и моделирования

Список программного обеспечения для проектирования / анализа / моделирования схем

Здравствуйте, друзья,

Я надеюсь, что вы все получили пользу от нашей предыдущей статьи о программном обеспечении для рисования электронных схем .

Сегодня мы представляем вам отличную коллекцию симуляторов схем, которые в то же время можно использовать для построения схем, проектирования схем и анализа.Список хорошо структурирован: бесплатное программное обеспечение для моделирования схем, программное обеспечение для анализа и моделирования схем с открытым исходным кодом, простые и легкие в использовании симуляторы, симулятор на базе Linux, симулятор на базе Windows и т. Д. Наконец, после исследования всего списка мы собрали коллекцию лучших симуляторов схем программное обеспечение. Итак, давайте начнем наше путешествие прямо ниже.

Список программного обеспечения для симулятора схем с бесплатным и открытым исходным кодом: —

NgSpice — один из популярных и широко используемых бесплатных симуляторов схем с открытым исходным кодом от Sourceforge.NgSpice разработан коллективными усилиями пользователей, а его код основан на 3 пакетах программного обеспечения с открытым исходным кодом: — известных как: — Spice3f5, Cider и Xspice. Ngspice — это часть проекта gEDA, который растет с каждым днем ​​за счет предложений пользователей, разработки со стороны участников, исправления ошибок и приближения к совершенству. В качестве совместного проекта вы можете предложить улучшение симулятора схем и стать частью команды разработчиков.

GnuCap — — еще один проект с открытым исходным кодом, разработанный как симулятор схем общего назначения.Этот симулятор схем на базе Linux, широко известный как пакет анализа схем GNU, выполняет различные функции анализа схем, такие как анализ постоянного и переходного процессов, анализ переменного тока и т. Д. Разработчики включили совместимую со spice модель для MOSFET, BJT и Diode.

EasyEDA — EasyEDA — еще одно бесплатное программное обеспечение, которое не требует загрузки. Вы можете просто зарегистрироваться и использовать программное обеспечение, вы даже можете попробовать его без регистрации, но для загрузки / сохранения того, что вы сделали, вам необходимо иметь учетную запись, которая, конечно же, бесплатна.

CircuitLogix — Эта версия программного обеспечения для учащихся от CircuitLogix позволяет выполнять анализ и моделирование аналоговых, цифровых и смешанных схем. Это программное обеспечение для моделирования SPICE предоставляет 4000 устройств в своей студенческой версии, что составляет 1/3 от профессиональной версии. Это программное обеспечение для построения схем дает доступ к переключателям, линейным ИС и цифровым ИС, полевым транзисторам, транзисторам, реле, дисплеям, генераторам сигналов, тиристорам, оптоизоляторам, фотодиодам, полупроводникам, двигателям и т. Д.

LTSpice — — широко популярный симулятор SPICE от Linear.LTspice — это бесплатный инструмент для моделирования схем от корпорации Linear Technology. Это программное обеспечение для моделирования считается одним из лучших доступных бесплатных программ. Изюминкой LTspice является очень быстрое моделирование импульсных регуляторов с улучшенным SPICE (по сравнению с обычными симуляторами SPICE). LTspice предоставляет доступ к более чем 200 моделям операционных усилителей, моделям транзисторов, моделям MOSFET и т. Д. Сильным недостатком LTspice является его собственная кодовая база, которая является под лицензией Linear Technology. Если бы они сделали его открытым исходным кодом, LTspice мог бы пойти на пользу совместной разработке.

Примечание: LTSpice считается программным обеспечением для моделирования цепей BEST , доступным пользователям.

MultiSim — — это версия программного обеспечения для моделирования схем от National Instruments. Как вы знаете, студенческие версии всегда имеют ограниченный доступ. Тем не менее, это отличный инструмент моделирования для новичков в электронике. MultiSim, программное обеспечение для изготовления схем, позволяет захватывать схемы, создавать макеты, анализировать схемы и моделировать.Основные функции включают изучение макета в 3D перед отправкой лабораторного задания, создание печатных плат (PCB) и т. Д. Моделирование макета возможно с помощью симулятора схем Multisim.

TopSpice — это демонстрационная версия схемотехнического симулятора от Penzar. Этот инструмент электронного моделирования предназначен для работы только с Windows и совместим с Windows XP / Vista / 7. TopSpice — это программа для моделирования поведения цифровых и аналоговых сигналов со смешанными сигналами. Он предлагает моделирование схем, совместимых как с Pspice, так и с Hspice.

Circuit Simulator 1.5j — — это бесплатный инструмент для моделирования схем. Я не использовал этот инструмент и даже не пытался его попробовать. Я добавляю это как предложение пользователя нашего форума. Я думаю, что это всего лишь базовый инструмент с очень простыми функциями, созданный для начинающих. Используйте на свой риск.

MacSpice — — это бесплатное программное обеспечение для моделирования схем для пользователей Apple Macintosh. Это схемное моделирование, совместимое с компьютерами Apple Macintosh (MAC pc) с архитектурой PowerPC и Intel, получено из Berkeley Spice 3f5.Этот имитатор макетной платы может выполнять моделирование от одного резистора до интегральной схемы с тысячами устройств и компонентов, собранных вместе.

SimScale — SimScale — это облачное программное обеспечение для моделирования, с помощью которого вы можете делать все в режиме онлайн. У них есть бесплатный план сообщества, на который вы можете подписаться, но все созданные вами схемы будут общедоступными.

Micro-Cap 10 — еще одна демонстрационная версия анализатора цепей и симулятора от Spectrum Soft.Как они заявляют, это симулятор цифровых / аналоговых схем в смешанном режиме с интуитивно понятным пользовательским интерфейсом, быстрым моделированием и отличной производительностью. Я еще не пробовал, так что, если вам интересно, попробуйте свой.

PECS — — это бесплатный симулятор схем силовой электроники, созданный Ричардом Тимерски. Вы можете загрузить различные руководства и учебные пособия с веб-сайта, прежде чем начать использовать инструмент моделирования.

Proteus — Prospice — это инструмент моделирования на основе Spice в смешанном режиме от LabCenter.У них есть две версии: базовая и расширенная. Базовая версия является бесплатной, которая поддерживает только интерактивное моделирование, в то время как расширенная версия поддерживает ряд полезных функций и возможностей, таких как анализ на основе графиков, который включает в себя частоту, шум, искажения, параметры Фурье и т. Д.

QUCS — Quite Universal Circuit Simulator — это бесплатное программное обеспечение для моделирования, разработанное в среде GNU / Linux. Что ж, это программное обеспечение действительно работает в других операционных системах, таких как Solaris, Apple Macintosh, Microsoft Windows, FreeBSD, NetBSD и т. Д.Пользователь может смоделировать поведение схемы при большом, слабом и шумовом сигналах с помощью этого простого симулятора схемы.

Solve Elec — — симулятор электрических цепей (бесплатная версия), разработанный для Macintosh OS и Windows. Он позволяет пользователям рисовать и анализировать схемы (как электрические, так и электронные), работающие на постоянном или переменном токе, получать формулы, проверять уравнения, получать эквивалентные схемы и т. Д.

Хорошо! На данный момент мы перечислили 16 бесплатных версий симуляторов схем, некоторые из которых имеют открытый исходный код, некоторые — лицензионные, но бесплатные, некоторые — демонстрационные / студенческие версии и т. Д.И у нас есть по крайней мере один симулятор для каждой операционной системы, представленной на рынке. Если вы знаете какое-нибудь другое бесплатное программное обеспечение / инструмент для моделирования, это так здорово, поделитесь им в комментариях.

Теперь давайте взглянем на программное обеспечение для моделирования корпоративных схем, представленное на рынке.

Лучшее программное обеспечение для моделирования лицензионных / платных схем:

PSPICE — симулятор схем со смешанными сигналами, являющийся отраслевым стандартом. Это программное обеспечение используется многими профессионалами для проектирования и разработки электронных систем.Orcad, программное обеспечение для проектирования печатных плат, разработано той же компанией Cadence.

MultiSim — это отличное программное обеспечение для моделирования от National Instruments для инженеров-проектировщиков электроники, научных работников и преподавателей, колледжей, студентов, университетов и профессионалов. Основные особенности этого программного обеспечения описаны выше (на бесплатных ресурсах).

SiMetrix — это инструмент моделирования схем с улучшенной Spice, специально разработанный для профессиональных инженеров-проектировщиков электроники.У них есть другие продукты, такие как Simplis, Micron VX, DVM и т. Д.

TINA — доступное, экономичное программное обеспечение для проектирования схем и моделирования, но при этом очень мощное по своим характеристикам и функциям. Вы можете купить базовую версию TINA design Suite 9.3 всего за 90 евро, а классическую версию (подходящую для профессиональных инженеров-проектировщиков) — от 600 евро.

PowerSim — это программное обеспечение для моделирования, разработанное для схем силовой электроники, управления двигателями и других требований, таких как моделирование динамических систем.

Пожалуйста, поделитесь (в качестве комментария), если вы знаете какое-нибудь другое хорошее программное обеспечение для моделирования схем, которое я не перечислил здесь.

Программное обеспечение для проектирования девяти схем

| Бесплатное программное обеспечение с открытым исходным кодом

Программное обеспечение для проектирования схем является очень важной частью жизни инженера-электронщика.

Хороший инструмент позволяет создавать проекты и проверять их на предмет проблем через регулярные промежутки времени. Также легко ориентироваться с достаточным количеством доступных опций для оптимального проектирования схем.Все эти и многие другие функции доступны в современных инструментах EDA, но часто эти инструменты дорого обходятся инженерам. Следовательно, инженеры всегда ищут альтернативы для использования.

Если вы инженер, ищущий бесплатные альтернативы программному обеспечению для проектирования схем, то вы попали в нужное место. Здесь мы представляем вам 9 полезных программ, которые обладают хорошими функциями и удобны в использовании. Создавайте потрясающие схемы!


1. Устройство схемотехники

Ссылка для скачивания: нажмите здесь

Бесплатная программа для проектирования схем и печатных плат для сообщества разработчиков оборудования с открытым исходным кодом.

2. Программное обеспечение для проектирования открытых схем

Ссылка для скачивания: нажмите здесь

Этот веб-сайт является репозиторием для набора инструментов EDA (Electronic Design Automation) с открытым исходным кодом, включая Magic, IRSIM, Netgen, PCB и XCircuit. Все эти инструменты предоставляются бесплатно под лицензией GNU Public License (GPL) или аналогичной лицензией с открытым исходным кодом.

3. KiCad EDA

Ссылка для скачивания: нажмите здесь

Кросс-платформенный пакет автоматизации проектирования электроники с открытым исходным кодом.

4. Программа проектирования схем ADS

Ссылка для скачивания: нажмите здесь

Поддерживаемая ОС: Windows

ADS Это процесс анализа, позволяющий извлечь или проверить свойства аналоговой или цифровой системы системы.

5. Программное обеспечение для проектирования схем nagaEDA

Ссылка для скачивания: нажмите здесь

Поддерживаемая ОС: Windows

naga EDA предоставляет полезные инструменты электронного дизайна на C ++ и, особенно, на Python. В текущем выпуске есть наги.Verilog, парсер Verilog

6. Программное обеспечение OpenSce для проектирования схем

Ссылка для скачивания: нажмите здесь

Поддерживаемая ОС: Windows

OpenSce — это программное обеспечение с открытым исходным кодом с привлекательным и эффективным графическим интерфейсом, которое позволяет проектировать линейные электронные схемы и характеризовать существующие.

7. Программное обеспечение для проектирования схем QSapecNG

Ссылка для скачивания: нажмите здесь

Поддерживаемая ОС: Windows

QSapecNG — это основанная на Qt программа символьного анализа линейных аналоговых схем.Фактически, он состоит из двух независимых частей: движка фреймворка SapecNG и графического интерфейса приложения QsapecNG.

8. Simulide

Ссылка для скачивания: нажмите здесь

Поддерживаемая ОС: Windows

simulide — это программное обеспечение для моделирования схем, которое позволяет тестировать схемы перед прототипированием.

9. gerbv

gerbv — это программа просмотра файлов Gerber с открытым исходным кодом только для RS-274X.

Ссылка для скачивания: нажмите здесь


Ни один из этих вариантов вам не подходит? Ознакомьтесь с другими интересными вещами.

Десять лучших онлайн-симуляторов схем — Electronics-Lab

Онлайн-тренажеры цепей становятся все популярнее с каждым днем. Любители электроники, а также профессионалы часто используют имитаторы электрических цепей для разработки и проверки принципиальных схем. Самое лучшее в онлайн-симуляторе — это то, что вам не нужно вообще ничего устанавливать на свой компьютер или ноутбук. Все, что вам нужно, — это браузер и стабильное интернет-соединение. Работайте из любого места, просто открыв веб-сайт онлайн-симулятора схем и войдя в свою учетную запись.Круто, да?

Теперь вопрос в том, какой симулятор использовать? Какой симулятор лучший? Ну, одним предложением: « НЕТ лучшего симулятора ». Это зависит от ваших требований и уровня знаний. Если вы только новичок, то вам понадобится базовый и менее сложный тренажер. Но если вы профессионал и хорошо разбираетесь в этой области, очевидно, что вам понадобится сложный многоцелевой тренажер.

Здесь я перечислил 10 лучших онлайн-симуляторов в зависимости от их популярности, функциональности, цен и доступности библиотечных компонентов.

1. EasyEDA — easyeda.com

Онлайн-имитатор схем EasyEDA

EasyEDA — это бесплатный, не требующий установки, веб- и облачный набор инструментов EDA , который объединяет мощные средства схемотехнического захвата, имитатор схем в смешанном режиме и разводку печатных плат в кроссплатформенной браузерной среде для электронных инженеры, преподаватели, студенты и любители.

Поскольку EasyEDA полностью бесплатна, очень проста в использовании и многофункциональна, она занимает первое место.

Плюсы:

  • Огромное и постоянно растущее сообщество
  • Библиотека деталей довольно большая
  • Очень мощный тренажер
  • Возможно качественное проектирование печатных плат
  • Проектирование схемы / печатной платы не требует каких-либо хлопот.Новички могут легко начать работу с EayEDA
  • EasyEDA полностью БЕСПЛАТНА

Минусы:

  • Выполнить симуляцию довольно сложно. Вам нужно следовать руководству.

2. Autodesk Circuits — circuitits.io

(circuitits.io) Онлайн-симулятор Autodesk Circuits

Autodesk Circuits дает вам возможность воплотить в жизнь ваши идеи электронного проекта с помощью бесплатных, простых в использовании онлайн-инструментов.

Инструмент и симулятор проектирования схем / печатных плат, разработанный AutoDesk, дающий вам возможность спроектировать схему, увидеть ее на макете, использовать знаменитую платформу Arduino, смоделировать схему и, в конечном итоге, создать печатную плату.Вы можете запрограммировать Arduino прямо из этого программного моделирования.

Плюсы:

  • Дизайн вывода легче интерпретировать, и он будет удобной справкой при установлении соединения в реальной жизни
  • Он может имитировать Arduino
  • В библиотеке много частей

Минусы:

  • Проектирование схемы немного сложнее, чем у других симуляторов
  • Не могу быстро нарисовать схему

3. ПартСим —

партсим.ком Онлайн-симулятор схем PartSim

PartSim — это бесплатный и простой в использовании симулятор схем, который запускается в вашем веб-браузере. PartSim включает в себя полный механизм моделирования SPICE, веб-инструмент для захвата схем и графический просмотрщик сигналов.

Плюсы:

  • Эта платформа довольно проста и удобна в использовании
  • Большое количество деталей от поставщиков делает его хорошим выбором для практических целей
  • PartSim можно использовать совершенно бесплатно

Минусы:

  • Симулятор не такой мощный, но для новичков подойдет
  • В библиотеке много операционных усилителей, но другим микросхемам не хватает

4.EveryCircuit — everycircuit.com

Онлайн-симулятор цепей EveryCircuit

EveryCircuit — это онлайн-симулятор цепей с хорошо продуманной графикой. Он действительно прост в использовании и имеет отличную систему электронного дизайна. Это позволяет вам встроить моделирование в вашу веб-страницу.

Плюсы:

  • EveryCircuit также доступна для мобильных платформ (Android и iOS)
  • Впечатляющее анимированное представление различных динамических параметров
  • Он предлагает множество примеров и предварительно разработанных схем.Подходит для новичков

Минусы:

  • Платформа не бесплатная
  • Не хватает многих полезных микросхем

5. Circuit Sims — falstad.com/circuit/

Онлайн-симулятор схем Falstad Circuit

Чрезвычайно простая веб-платформа, работающая в любом браузере. Платформа идеально подходит новичкам, которые хотят разбираться в функциональности простых схем и электроники.

Плюсы:

  • Самый простой.Новичкам не придется с этим бороться
  • Абсолютно бесплатно, учетная запись не требуется
  • Это платформа с открытым исходным кодом

Минусы:

  • Части библиотеки очень ограничены
  • GUI не привлекателен

6. Виртуальная лаборатория постоянного и переменного тока — dcaclab.com

Онлайн-симулятор цепей DC / AC Virtual Lab

DC / AC Virtual Lab — это онлайн-симулятор, который способен создавать цепи постоянного / переменного тока, вы можете создавать цепи с батареями, резисторами, проводами и другими компонентами.

DC / AC Virtual Lab имеет довольно привлекательную графику и компоненты выглядят реалистично, но он не входит в пятерку из-за ограничений в библиотеке деталей, невозможности рисования схем и некоторых других причин.

Плюсы:

  • Простой интерфейс, подходящий для студентов и преподавателей
  • Детали выглядят как настоящие, а не только символы

Минусы:

  • Виртуальная лаборатория DC / AC НЕ полностью бесплатна
  • Библиотека деталей очень ограничена
  • Моделирование не такое мощное

7.DoCircuits — docircuits.com

Онлайн-симулятор схем DoCircuits

DoCrcuit s прост в использовании, но не очень эффективен. Вы можете проектировать как аналоговые, так и цифровые схемы. Но вы должны войти в систему, чтобы провести симуляцию.

Плюсы:

  • Интерактивный дизайн, но немного вялый
  • Компоненты выглядят как настоящие
  • Есть много готовых схем

Минусы:

  • Нельзя использовать аналоговые и цифровые компоненты в одной цепи
  • Моделирование в значительной степени ограничено
  • DoCircuits НЕ бесплатный

8.CircuitsCloud — Circuits-cloud.com

Онлайн-симулятор схем CircuitsCloud

CircuitsCloud — это бесплатный и простой в использовании симулятор. Он хорошо работает как с аналоговым, так и с цифровым. Новички могут легко использовать его, но сначала должны создать учетную запись.

Плюсы:

  • CircuitsCloud — бесплатная платформа
  • Здесь легко сделать схему

Минусы:

  • Плохое моделирование. Не анимирует направление текущего
  • Библиотека не содержит достаточно цифровых микросхем и микроконтроллеров

9.CIRCUIT LAB — circuitlab.com

Онлайн-симулятор цепей CircuitLab

Circuit Lab — это многофункциональный онлайн-симулятор цепей, но он не бесплатный. Он разработан с использованием простого в использовании редактора и точного симулятора аналоговых / цифровых схем.

Плюсы:

  • Эта платформа хорошо построена с довольно обширной библиотекой, которая подходит как для новичков, так и для экспериментаторов
  • Смоделированные графики и выходные результаты можно экспортировать в виде файла CSV для дальнейшего анализа
  • Проектировать схемы легко, доступны готовые схемы

Минусы:

  • Это не бесплатная платформа, но вы можете использовать демо бесплатно
  • Моделирование могло быть лучше с интерактивным моделированием, кроме графического представления
  • В библиотеку следует добавить дополнительные цифровые микросхемы

10.TinaCloud — tina.com

Онлайн-симулятор схем Tina Cloud

TINA Design Suite — это мощный, но доступный по цене программный пакет для моделирования схем и проектирования печатных плат для анализа, проектирования и тестирования в реальном времени аналоговых, цифровых, HDL, MCU и смешанных электронных схем.

TINA — очень сложный симулятор схем и хороший выбор для опытных людей. Для новичков это непросто и требует времени, чтобы начать. TINA не бесплатна. Но если учесть производительность, цена ничтожна.

Плюсы:

  • Эта программа моделирования имеет расширенные возможности
  • Моделирование выполняется на сервере компании, поэтому он обеспечивает отличную точность и скорость.
  • Можно моделировать различные типы цепей

Минусы:

  • Эта платформа НЕ для новичков
  • Даже если у вас есть опыт, сначала вы можете столкнуться с некоторыми трудностями
  • Tina Cloud НЕ бесплатный симулятор

Другие симуляторы

Итак, теперь у вас есть список из «Десять лучших онлайн-симуляторов трасс» , но он не окончательный.Есть и другие онлайн-симуляторы, которые могут вам пригодиться. simulator.io , Gecko-SIMULATIONS и т. Д. — вот некоторые из них. Я рекомендую вам попробовать некоторые из них, прежде чем выбрать один как идеальный.

Если вы знаете другой симулятор, который стоит включить в список, поделитесь с нами. Любое предложение высоко ценится.

Аспирантура по электронным схемам

| Стэнфорд Интернет

Обзор

Программа выпускников электронных схем предлагает комплексную программу по проектированию современных электронных схем.Проектирование аналоговых, смешанных сигналов, радиочастот и цифровых схем рассматривается в серии курсов, посвященных вопросам и компромиссам, связанным с широко используемыми системами. Программа основана на понимании физики полупроводниковых устройств и базовой теории схем на уровне бакалавра. Кроме того, он предлагает множество факультативных курсов по физике полупроводников и производству, чтобы привить глубокое понимание всех процессов, задействованных в создании современной интегральной схемы.

Вы узнаете

  • Глубокое понимание современной схемотехники
  • Проектирование широкополосных и малошумящих усилителей, смесителей, генераторов, усилителей мощности, преобразователей данных и фильтров в непрерывном и дискретном времени, а также цифровых схемных блоков с использованием передовых инструментов проектирования CAD и EDA
  • Перспектива, которая синергетически соединяет глубину анализа с интуицией в дизайне
  • Новейшие методологии проектирования, использующие реальные проблемы проектирования, такие как широкополосное усиление и аналого-цифровое преобразование
  • Использование современных технологий CMOS и BJT (HBT)

Кому следует подавать заявление

  • Практики схемотехники, заинтересованные в повышении своих навыков в области аналогового, высокочастотного и цифрового проектирования
  • Инженеры по устройствам, приложениям и системам, заинтересованные в переориентации своей карьеры на проектирование схем
  • Исследователи в области естественных наук, заинтересованные в понимании основ и ограничений электронных систем

Получение сертификата

  • Получение сертификата об окончании Стэнфордского университета в области электронных схем
  • Начать программу в любой академической четверти, где предлагается соответствующий курс, при соблюдении предварительных условий
  • Пройдите курсы для получения кредита и оценки
  • Минимум 2 пройденных курса должны быть 300 уровня
  • Получите B (3.0) или лучше в каждом курсе
  • Примечание. EE310 — это необязательный рекомендованный семинар, кредит не будет засчитан в программу.

Предварительные требования

  • Базовые знания о работе PN-переходов, полевых МОП-транзисторов и биполярных транзисторов.
  • Знакомство с концепциями законов Кирхгофа, аппроксимации слабого сигнала, частотной характеристики, преобразований Лапласа, графиков Боде и основ обратной связи.
  • Математика и физика на уровне колледжа.
  • Присуждается степень бакалавра со средним баллом 3 по бакалавриату.0 или лучше.

Приложение

Чтобы продолжить обучение в магистратуре, вам необходимо подать заявление.

Подать заявку

Стоимость обучения

Стоимость обучения зависит от количества единиц, которые вы берете. См. Раздел «Обучение на аспирантуре » на нашей странице «Стоимость обучения и сборы» для получения дополнительной информации.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
