Условное обозначение реле на схемах

Наряду с выключателями и переключателями в радиоэлектронной технике для дистанционного управления и различных развязок широко применяют электромагнитные реле (от французского слова relais). Электромагнитное реле состоит из электромагнита и одной или нескольких контактных групп. Символы этих обязательных элементов конструкции реле и образуют его условное графическое обозначение.

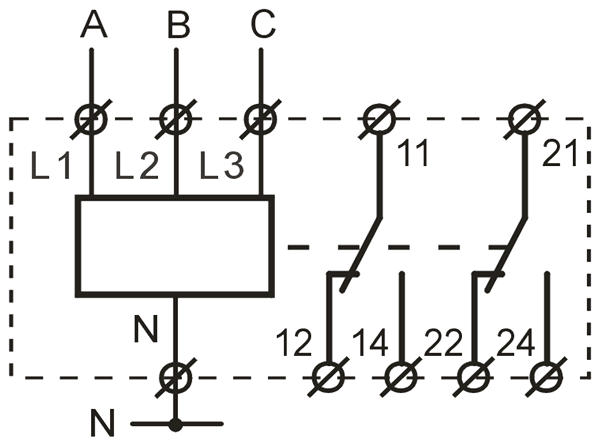

Электромагнит (точнее, его обмотку) изображают на схемах в виде прямоугольника с присоединенными к нему линиями электрической связи, символизирующими выводы. Условное графическое обозначение контактов располагают напротив одной из узких сторон символа обмотки и соединяют с ним линией механической связи (пунктирной линией). Буквенный код реле — буква К (K1 на рис.1)

Рис.1. Условное обозначение реле

Выводы обмотки для удобства допускается изображать с одной стороны (см.

рис. 1, К2), а символы контактов — в разных частях схемы (рядом с обозначением коммутируемых элементов). В этом случае принадлежность контактов тому или иному реле указывают обычным образом в позиционном обозначении условным номером контактной группы (К2.1, К2.2, К2.3).

Внутри условного графического обозначения обмотки стандарт допускает указывать ее параметры (см. рис. 1, К3) или конструктивные особенности. Например, две наклонные линии в символе обмотки реле К4 означают, что она состоит из двух обмоток.

Поляризованные реле (они обычно управляются изменением направления тока в одной или двух обмотках) выделяют на схемах латинской буквой P вписываемой в дополнительное графическое поле обозначения и двумя жирными точками (см. рис. 1, К5). Эти точки возле одного из выводов обмотки и одного из контактов такого реле означают следующее: контакт, отмеченный точкой, замыкается при подаче напряжения, положительный полюс которого приложен к выделенному таким же образом выводу обмотки.

Если необходимо показать, что контакты поляризованного реле остаются замкнутыми и после снятия управляющего напряжения, поступают так же, как и в случае с кнопочными переключателями: на символе замыкающего (или размыкающего) контакта изображают небольшой кружок. Существуют так же реле, в которых магнитное поле, создаваемое управляющим током обмотки, воздействует непосредственно на чувствительные к нему (магнитоуправляемые) контакты, заключенные в герметичный корпус (отсюда и название геркон — ГЕРметизированный КОНтакт). Чтобы отличить контакты геркона от других коммутационных изделий в его обозначение иногда вводят символ герметичного корпуса — окружность. Принадлежность к конкретному реле указывают в позиционном обозначении (см. рис. 1, К6.1). Если же геркон не является частью реле, а управляется постоянным магнитом, его обозначают кодом автоматического выключателя — буквами SF (рис. 1, SF1).

Схемы вторичных соединений.

Условные обозначения элементов вторичных цепей. Управление и сигнализация вакуумных выключателей

Электротехника \ Релейная защита и автоматика электрических систем

Страницы работы

18 страниц (Word-файл)

Посмотреть все страницы

Скачать файл

Фрагмент текста работы

Развернутые схемы требуют отчетливой и удобной маркировки не только для монтажных единиц, аппаратуры и реле, но и для отдельных цепей и кабелей.

Монтажные схемы служат рабочим чертежом, по которому производится монтаж вторичных цепей. В монтажных схемах показывается  каким образом и какими средствами будут осуществлены в действительности электрические связи (сечение и тип контрольных кабелей, сборки зажимов, испытательные блоки).

  Монтажные схемы учитывают территориальное расположение оборудования, относящегося к вторичным цепям (щиты управления, релейные шкафы и панели, ячейки РУ).

После внесения изменений, неизбежно появляющихся в процессе монтажа и наладки составляются исполнительные принципиальные и исполнительные монтажные схемы, которые служат основными документами при эксплуатации электроустановки.

5.2.Условные обозначения элементов вторичных цепей.Буквенные позиционные обозначения элементов и устройств вторичных цепей на схемах выполняются латинскими буквами. Например, реле тока обозначается KA, реле промежуточное — KL, трансформатор тока – ТА  и т. д. (Табл.1)

Порядковые номера элементам следует присваивать, начиная с единицы, в пределах вида элементов, которым на схеме присвоено одинаковое буквенное позиционное обозначение. Например, сигнальные реле на схеме в количестве пяти штук будут обозначены от КH1 до КH5.

Для обозначения принадлежности элемента к электрической фазе тока допускается добавлять индекс фазы (А, В, С), проставляемый через точку. Например: ТА1.С — первый трансформатор тока фазы С.

Сигнальные контакты положения силовых коммутационных аппаратов обозначаются тем же кодом, что и сам аппарат.

Шинкам управления, сигнализации, синхронизации и напряжения, как элементам принципиальных схем, также присваиваются позиционные обозначения. Первая буква Е обозначает общий код шинки. Вторая буква обозначает код функционального назначения шинки (управление, сигнализация и т.п.).

Позиционные обозначения элементов в схемах РЗА         Таблица 1.

Наименование реле	Условное позиционное обозначение
Трансформатор тока	TA
Трансформатор напряжения	TV
Выключатель и его блок-контакты	Q  и QF
Электромагнит включения выключателя	YAC
Электромагнит отключения выключателя	YAT
Автоматический выключатель	SF
Плавкий предохранитель	FU
Переключатель (ключ управления)	SA
Накладка оперативная	SX
Комплектное устройство РЗА (общее название)	А
Комплект  АПВ	AKS
Комплект устройства АВР	AV
Реле (общее название)	К
Реле тока	KA
Реле напряжения	КV
Реле промежуточное	KL
Реле времени	KT
Реле сопротивления	KZ
Реле мощности	KW
Реле частоты	KF
Реле указательное	KH
Реле газовое	KSG
Реле дифференциальное	KAT
Реле блокировки от многократных включений	KBS
Лампа сигнальная	HL
Устройство звуковой сигнализации	HA
Шинки управления	EC
Шинки питания электромагнитов включения	EY
Шинки сигнализации	EH
Шинка мигающей сигнализации	+ EP

Обозначение цепей постоянного тока производится числами с учетом их полярности. Участки цепей положительной полярности  обозначаются  нечетными числами, а участки отрицательной полярности — четными.  Участки цепей, изменяющие свою полярность в процессе работы схемы, а также не имеющие явно выраженной полярности (цепи, соединяющие последовательно включенные обмотки реле,  резисторы, конденсаторы и т. д.) могут   обозначаться  любыми числами - четными или нечетными.

Обозначение цепей переменного тока выполняется последовательными числами с добавлением перед цифровой частью буквы, характеризующей фазу А, В, С или нейтраль N.

Числа, применяемые для обозначения цепей управления и автоматики, разделяются на группы по сотням (А1−А99, А101−А199, А201−А299). Каждая из указанных групп рекомендуется для обозначения цепей одной схемы, питающихся от отдельных автоматических выключателей или предохранителей.

Рекомендуемая нумерация проводов в схемах:

1. Цепи постоянного тока РЗ и управления 101-199,

2. Цепи сигнализации 201-299,

3. Цепи трансформаторов тока:

Фаза А -301-399,

Фаза В – 401-499,

Фаза С – 501-599,

Фаза 0  — 001-099.

4. Цепи трансформаторов напряжения

Фаза А – 11-19,

Фаза В – 21-29,

Фаза С – 31-39,

Фаза 0  — 01-09.

5. Фазы разомкнутого треугольника 41-49,

6.Цепи сигнализации постоянного тока 600-699.

5.3.Основные требования к схемам вторичных соединений.

Схемы вторичных цепей должны удовлетворять следующим общим требованиям:

1. Четкость построения схем должна позволять быстро ориентироваться и обнаруживать неполадки или ложную работу цепей.

2. Обеспечение надежной работы вторичных цепей каждого присоединения и возможность проверки состояния оперативной цепи в пределах присоединения или любой ячейки РУ. Такая проверка легко осуществляется при питании вторичных цепей каждого присоединения (или системы вторичных цепей комплексного устройства) через индивидуальный автоматический выключатель (предохранители) с вспомогательными контактами для сигнализации об их срабатывании.

3. Исключение ложных (обходных) цепей.

Под ложной цепью понимается не предусмотренная при проектировании цепь, возникновение которой может привести к неправильному действию схемы. Такие ложные цепи могут возникать при отсутствии в схемах необходимых разделительных реле, при нечетком разделении цепей управления и сигнализации, при недоучете возможности возникновения случайных заземлений или разрывов цепи в той или иной части схемы.

В качестве простейшего примера ложной цепи на рис.5.1 приведены варианты схемы защиты трансформатора. Дифференциальная  защиты должна действовать на отключение трансформатора с двух сторон (ВН и НН), а максимальная токовая защита должна производить отключение трансформатора только с одной стороны. При составлении принципиальной схемы релейной защиты в совмещенном виде может быть не обнаружена электрическая связь цепей отключения двух выключателей (ВН и НН). Из развернутой схемы приведенной на рис. 5.1,а следует, что при наличии такой связи (поперечная цепь) неизбежна ложная цепь. Необходимо наличие двух отдельных контактов у реле KAT1, действующих на два выключателя, как показано на рис 5.1,б или применение промежуточных реле – рис.5.1,в.

а)



б)                                                                                         в)

Рис.5.1. Пример схемы защиты  трансформатора:

а — неправильная;   б и в – правильная,  где: KAT– дифференциальное реле

Похожие материалы

Информация о работе

Скачать файл

Обзор реле общего назначения

Ведущий контент

Компания OMRON предлагает реле общего назначения, реле ввода-вывода, силовые реле, реле с блокировкой и реле с храповым механизмом.

Основное содержание



Что такое реле?

Реле представляет собой устройство с контактами, которое размыкает и замыкает переключатель в результате входного сигнала (напряжения или тока), подаваемого на катушку

• Верх страницы

Приложения для реле

Реле широко используются в большинстве машин и устройств, использующих электричество.

• Верх страницы

Типы реле

Существует два основных типа реле: механические реле и твердотельные реле.
Компания OMRON называет механические реле «реле общего назначения».

* Подробнее о твердотельных реле см. в Техническом пояснении к твердотельным реле.

Существуют различные типы механических реле (реле общего назначения).

Шарнирные реле имеют наиболее распространенную конструкцию.

Навесные реле

В шарнирных реле якорь электромагнита вращается вокруг точки опоры. Это действие прямо или косвенно открывает и закрывает контакт.

Классифицированные OMRON реле с контактами (реле общего назначения) в соответствии с применением, как показано в следующей таблице.

Тип	очки	Типичные реле
RELAPS для контроля ・ Контрольные религии ols IRLAPES		. От 1 до 4 полюсов в основном используются для релейных последовательностей или приложений ввода/вывода .	MM(K), MK(S), MY, LY, G2R(S), G2RV, G7T и т. д.
Встроенные реле	Встроенные реле позволяют использовать ток переноса до 40 А и используются для встраивания в устройства, например, для включения источников питания нагрузки .	G7Z, G7J, G7X и т. д.
Аварийные реле ・ Терминальные реле ・ Релейные клеммы, и т. д.	Реле для экономии работы доступны в релейных блоках и используются в основном для приложений ввода-вывода для программируемых контроллеров , когда требуется сокращение размеров и экономия работы .	G6D-F4B, G6B-4BND и т. Д.
Реле для специальных Операции ・ Ratchet Relays, и т. Д.	. Реле для специальных рабочих указаны для конкретного приложений, таких как альтернативная работа и ступенчатая работа насосов .	G4Q, G9B, MYA и т. д.
Реле для печатных плат	Эти специализированные реле монтируются на печатных платах.	G5NB, G2RL и т. д.

• Верх страницы

Структура и принцип работы

Реле общего назначения передают сигналы посредством механического действия.
В качестве примера ниже показано навесное реле.
Реле шарнирные переключают контакты вращательным движением якоря вокруг точки опоры.

Пример: замыкающие контакты (замыкающие контакты)

	1. Устройство ввода (переключатель) включено. 2. Ток течет к магниту (катушке) для намагничивания сердечника. 3. Под действием магнетизма якорь притягивается к сердечнику.
	4. Когда якорь притягивается к сердечнику, подвижный контакт касается неподвижного контакта и загорается лампа. Примечание: В это время расцепляющая пружина растянута.
	5. Устройство ввода (переключатель) выключено. 6. Ток к магниту (катушке) отключается, сила притяжения теряется, а усилие спусковой пружины возвращает якорь в исходное положение. 7. Когда якорь возвращается в исходное положение, контакты размыкаются и лампа гаснет.

Примеры применения:

Реле с блокировкой (также называемые бистабильными реле или удерживающими реле)
Реле с магнитной блокировкой: Реле с блокировкой с двумя катушками

Расслабленное состояние (после сброса)

Батарея не подключена к катушке

На схеме показано реле в расслабленном состоянии.
Эти реле аналогичны шарнирным реле, описанным ранее, за исключением того, что сердечник, ярмо и якорь изготовлены из полутвердого магнитного материала, а в реле имеется не менее двух катушек.

Рабочее состояние (установка)

Когда ток протекает через катушку А, электромагнит (изготовленный из полутвердого материала) намагничивается, и якорь притягивается к сердечнику.
В результате подвижный контакт отходит от нормально замкнутого (НЗ) контакта (выключается) и входит в контакт с нормально разомкнутым (НО) контактом (включается).

В установленном состоянии остаточный магнитный поток в полутвердом магнитном материале (материал, обладающий свойствами, подобными постоянному магниту) будет удерживать якорь притянутым к сердечнику, даже если ток на катушку А больше не подается.

Состояние освобождения (сброс) → расслабленное состояние

Если ток подается на катушку B, которая намотана в направлении, противоположном катушке A, остаточный магнитный поток в полутвердом магнитном материале уменьшится, и магнитное притяжение ослабнет. Сила расцепляющей пружины станет сильнее, чем магнитное притяжение, поэтому якорь расцепится, и реле окажется в расслабленном состоянии.
Когда якорь отключается, остаточный магнитный поток в полутвердом магнитном материале практически отсутствует.

Примечание:
В отличие от магнитотвердого материала, используемого в постоянных магнитах, магнитотвердый материал требует меньше энергии для намагничивания и размагничивания.

• Верх страницы

Модельный ряд

Компания OMRON предлагает широкий выбор реле общего назначения, поэтому вы можете выбрать реле, подходящее для конкретной области применения.

Типы реле (типичные примеры)

Типы квадратных розеток (типичные примеры)

*Также доступны круглые головки.

• Скачать PDF (10205 КБ)

Локальная навигация

• Реле
  • Реле общего назначения
  • Контроллеры питания
  • Твердотельные реле
  • Коммутационные устройства низкого напряжения

• Часто задаваемые вопросы
• Техническое руководство
• Модели с сертификацией стандартов
• Библиотека СИСТЕМА
• Электронное обучение
• Глоссарий по промышленной автоматизации

потенциальных реле — что случилось с терминалом 3? – HVAC Training Solutions

Перейти к содержимому

 Поделиться в Facebook Твитнуть (Поделиться в Twitter) Поделиться в LinkedIn Закрепить (Поделиться в Pinterest)

Реле напряжения, также известные как реле напряжения, используются в двигателях с конденсаторным пуском и работой с конденсатором (CSR). Двигатели CSR имеют очень высокий пусковой момент, но после запуска работают эффективно. Единственной функцией потенциального реле является помощь в запуске двигателя. После запуска двигателя потенциальное реле больше не находится в цепи.

Мы часто видим потенциальные реле, установленные на бытовых однофазных компрессорах. Понимание того, как подключено реле напряжения и последовательность его работы, важно при диагностике компрессоров, которые не запускаются.

Соединения реле потенциалов

• Реле потенциалов имеют 5 клемм: 1, 2, 4, 5 и 6.
• Используются только 3 клеммы: 1, 2 и 5
• Клеммы 2–5 являются клеммами катушки.
• Клеммы с 1 по 2 являются нормально замкнутыми контактными клеммами
• Клемма 1 всегда подключена к пусковому конденсатору.
• Клемма 2 всегда подключена к пусковой обмотке компрессора.
• Клемма 5 всегда подключается к общей клемме компрессора.
• Клеммы 4 и 6 являются соединительными или фиктивными клеммами и не влияют на работу потенциального реле.

Legend

SC – Start Capacitor

RC – Run Capacitor

SR – Start Relay

R – Compressor Run

C — Общий компрессор

S — Пуск компрессора

Область, выделенная на рисунке выше, показывает потенциальный путь реле.

Соединения реле потенциалов

• Реле потенциалов имеют 5 клемм: 1, 2, 4, 5 и 6.
• Используются только 3 клеммы: 1, 2 и 5
• Клеммы 2–5 являются клеммами катушки.
• Клемма 1 всегда подключена к пусковому конденсатору.
• Клемма 2 всегда подключена к пусковой обмотке компрессора.
• Клемма 5 всегда подключается к общей клемме компрессора.
• Клеммы 4 и 6 являются соединительными или фиктивными клеммами и не влияют на работу потенциального реле. Клеммы с 1 по 2 являются нормально замкнутыми контактами.

Возможное срабатывание реле

1. SC и RC подключены параллельно, увеличивая емкость при запуске и обеспечивая крутящий момент при первом включении питания.
2. Катушка высокого сопротивления потенциального реле работает за счет противоэлектродвижущей силы (ЭДС), создаваемой в пусковой обмотке.
3. Во время пускового периода CEMF недостаточен для срабатывания реле.
4. СЭДС, генерируемая на пусковой обмотке, вызывает протекание небольшого тока в пусковой обмотке и через обмотку потенциального реле.
5. Как только двигатель компрессора достигает 75-80% скорости при полной нагрузке, CEMF (обратное напряжение) становится достаточно высоким, чтобы активировать катушку потенциального реле, размыкая контакт между клеммами 1 и 2.
6. Когда клеммы 1 и 2 разомкнуты, пусковой конденсатор больше не находится в цепи, и теперь компрессор работает как двигатель с постоянной разделенной емкостью (PSC).
7. Когда питание отключается и скорость вращения компрессора начинает уменьшаться, то же самое происходит и с CEMF.
8. После того, как реле потенциала перестанет иметь достаточное напряжение, чтобы удерживать контакты в разомкнутом состоянии, и контакты между клеммами 1 и 2 возвращаются в нормально замкнутое положение под действием пружины.

CEMF, который противодействует линейному напряжению и может располагаться на катушке потенциального реле на клеммах 2 и 5. CEMF обычно имеет более высокое напряжение, чем линейное напряжение, и может достигать 400-450 вольт.

---
