Усилитель на микросхеме tda7388, распиновка, характеристики

Содержание

1 Таблица максимальных значений микросхемы TDA7388
2 Характеристики микросхемы TDA7388
3 Распиновка выводов tda7388
4 Схема усилителя на tda7388
5 Аналоги микросхемы tda7388

Микросхема TDA7388 это четырех канальный усилитель мощности класса AB и на 4 канала с выходной мощность каждого в 45 Вт. Ее можно применять в любых проектах где необходимо 4 канала, к примеру в качеству усилителя для автомобиля либо же для домашнего кинотеатра.

Микросхема имеет на своем борту следующие системы защиты:

защита от КЗ вывода на общий питающий провод
защита от большой индуктивной нагрузки
защита от перегрева кристалла
защита от исчезновения нагрузки
защита от обрыва общего провода
защита от переполюсовки
защита от статическое напряжение

Таблица максимальных значений микросхемы TDA7388

Символ	Параметр	Величина
V_S	Рабочее напряжение питания	18 V
V_S(DC)	Напряжение питания (микросхема в ждущем режиме)	28 V
V_S(pk)	Напряжение питания (импульс t = 50 ms)	50 V
I_O	Выходной ток — периодический (D = 10%, f = 10 Гц) — непереодический (t = 100 мкС)	4. 5 A 5.5 A
P_tot	Мощность рассеивания (температура корпуса 70 ⁰С)	80 W
T_j	Температура кристалла	150 ⁰ С
T_stg	Температура хранения	— 55 … + 150 ⁰С
R_{th j-case}	Тепловое сопротивление кристалл-корпус (max)	1 ⁰C/W

Характеристики микросхемы TDA7388

Параметр	Условия теста	Значение
Ток покоя	R_L = ∞	120 — 350 mA
Выходное смещение	Режим воспроизведения	±100 mV
Скачек напряжения во время вкл./выкл.		±80 mV
Усиление по напряжению		25 — 27 dB
Выходная мощность	THD = 10 %, Vs= 14. 4 V	26 W (typ)
Максимальная выходная мощность (немузыкальная)	Vs= 14.4 V Vs= 15.2 V	41 W 45 W
Гармонические искажения	P_OUT = 4 W	0.04 % (typ)
Подавление пульсаций источника питания	f = 100 Hz, VR = 1 VRMS	50 — 65 dB
Верхняя частота среза	P_OUT = 0.5 W	100 — 200 kHz
Входное сопротивление		70 — 100 kOhm
Стереоразделение	f = 1 kHz, P_OUT= 4 W	60 — 70 dB
Потребляемый ток в ждущем режиме	V_ST-BY = 0	20 uA (max)

Распиновка выводов tda7388

Схема усилителя на tda7388

На рисунке представлена схема подключения микросхемы tda7388, конденсатор C6 необходим для регулирования времени выключения/выключения и выполняет значимую роль в оптимизации щелчков при переходных процессах. Минимально значение емкости для такого конденсатора 10 мкФ.

Входной сигнал подается через конденсаторы с емкостью 0.1 мкФ на выводы 11,12,15,14 относительно вывода S-GND, при такой емкости нижняя частота среда будет 16 Гц.

Управление режимами работы ST-BY или MUTE можно использовать любые транзисторы небольшой мощности, либо CMOS вывод микроконтроллера. На этих выводах посажены RC цепочки которые необходимы для сглаживания управляющих сигналов, в противном случае при управлении микросхемы могут быть слышны щелчки управления. Для управления 22 выводом необходим так около 10 мкА, поэтому стоит резистор 70 кОм.

Если на выходе усилителя присутствуют какие либо шумы, то необходимо на входе повесить ФНЧ первого порядка, RC цепочка 1 кОм+220 пФ.

Аналоги микросхемы tda7388

Ниже представлены микросхемы, который имеют одинаковую распиновку (pin-to-pin аналоги).

Прежде чем менять одну микросхему на другую, следует внимательно изучить заводское техническое описание на предмет совместимости.

ИМС	Описание	Примечание
TDA7381	4 x 25 W quad bridge car radio amplifier	Отличие: 25 вывод — диагностика
TDA7382	4 x 22 W four bridge channels car radio amplifier	Отличие: 25 вывод — клип-детектор
TDA7383	4 x 30 W quad bridge car radio amplifier	Отличие: 25 вывод — клип-детектор
TDA7384A	4 x 46 W quad bridge car radio amplifier
TDA7385	4 x 42 W quad bridge car radio amplifier	Отличие: 25 вывод — диагностика
TDA7386	4 x 45W quad bridge car radio amplifier
TDA7387	4 x 41 W quad bridge car radio amplifier
TDA7388	4 x 45 W quad bridge car radio amplifier
TDA7389	4 x 45W quad bridge car radio amplifier	отличие: 25 вывод — клип-детектор
TDA7454	4 x 35 W high efficiency quad bridge car radio amplifier	отличие: 16 вывод — переключение режимов и 25вывод — клип-детектор
TDA7850	4 x 50 W MOSFET quad bridge power amplifier	отличие: 25 вывод — выход HSD/OD
TDA7851F	4 x 48 W MOSFET quad bridge power amplifier	отличие: 25 вывод — выход OD
TDA7854	4 x 47W MOSFET quad bridge power amplifier	отличие 25 вывод — выход клип-детектор
STPA001	4 x 50 W MOSFET quad bridge power amplifier	Только в корпусеFlexiwatt25. Отличие: 25 вывод – OFFSET DETECTOR OUT
STPA002	4 x 52 W quad bridge power amplifier with low voltage operation	Только в корпусеFlexiwatt25. Отличие: 25 вывод – OFFSET DETECTOR OUT

Список радиодеталей

№	Обозначание	Наименование	Номинал	Количество
1	DA1	Микросхема	tda7388	1
2	С1-С4	Конденсатор	0,1 мкФ	4
3	С5	Конденсатор	0,47 мкФ	1
4	С6	Конденсатор электролетический	47 мкФ	1
5	С7	Конденсатор электролетический	470 мкФ	1
6	С8	Конденсатор	0,1 мкФ	1
7	С9,С10	Конденсатор	1 мкФ	2
8	R1	Резистор	10 кОм	1
9	R2	Резистор	47 кОм	1

Очередной усилитель на TDA2050 или LM1875

Данный стерео усилитель меня заинтересовал тем, что он выполнен на одной печатной плате и является усилителем — моноблоком. Такой усилитель удобно встроить практически в любой корпус без создания “паутины” проводов. Еще одно преимущество усилителя, это возможность широкого применения аналогов элементов. Например, в качестве выходных усилителей могут применяться, как TDA2030, TDA2040, TDA2050 так и LM1875. В своем усилителе моноблоке я применил микросхемы LM1875.

В качестве операционных усилителей темброблока могут применяться микросхемы JRC4558, NE5532, TL072, TL082. Я же применил NE5532, найти их в местных магазинах не составило труда.

Схемы электрической принципиальной на данный усилитель в интернете нет, но есть печатная плата с подписанными маркировками и номиналами элементов, которая была повторена многими людьми. Также можно использовать даташиты на микросхемы LM1875, TDA2030 и т.д.

Итак, скачиваем печатную плату. Травим, сверлим, лудим.

Усилитель моноблок имеет защиту от перегрева, в данном случае впаивается термореле вместо перемычки Jump. Помимо термозащиты есть защита акустической системы от постоянного тока на выходе. Защита очень хорошо показала себя при неправильном подключении обмоток трансформатора, вследствие чего, произошел пробой микросхем LM1875 и, на выходе появилось напряжение постоянного тока, защита сработала и разъединила акустическую систему от усилителя.

В качестве реле защиты применено реле TRA3L-12VDC-S-2Z. Реле рассчитано на напряжение 12В, и имеет две пары нормально замкнутых и две пары нормально разомкнутых контактов.

Для любителей паять по картиночкам выкладываю визуальное пособие по сборке.

Напряжение питания усилителя биполярное. В качестве емкостей выпрямителя применены два электролитических конденсатора емкостью 10000мкФ каждый и напряжением 35В, можно применить емкости и по 4700мкФ, все зависит от мощности трансформатора. Напряжение питания усилителя зависит от выбора примененных выходных усилителей. Так, например, для LM1875 напряжение трансформатора должно быть в диапазоне от 2×12В до 2×18В, заметьте, что это указано переменное напряжение трансформатора (50Гц). Для микросхем TDA напряжение трансформатора должно быть от 2×12В до 2×15В (50Гц).

В качестве диодного моста я применил KBL410, рассчитанный на ток 4А и напряжение 1000В.

При запуске усилителя, в течение секунды (примерно) работает защита и светятся два светодиода (зеленый и красный), если все в порядке (нет постоянного потенциала на выходе усилителей и нет перегрева), то красный светодиод перестает светиться, и усилитель начинает функционировать.

На входах усилителей (LM1875) указаны пленочные конденсаторы емкостью 2,2мкФ, я поставил на 1мкФ, так как конденсаторы емкостью 2,2мкФ не подходили по размерам.

В качестве стабилизатора защиты применен интегральный стабилизатор LM7812, который устанавливается через диэлектрическую втулку и прокладку (как и усилители LM1875) на радиатор.

Переменные резисторы имеют сопротивление 50кОм. Корпуса этих резисторов необходимо спаять общим проводом и соединить с землей (заземлить).

Все емкости рассчитаны на напряжение постоянного тока 35В, кроме двух конденсаторов на 100мкФ 16В, которые стоят в обвязке транзисторов BC547.

Светодиоды устанавливаются таким образом, чтобы их катоды были припаяны к земле (общему полигону).

Резисторы R1 для LM1875 имеют сопротивление 20кОм, а R2 = 1кОм. Для микросхем TDA R1 = 22кОм, R2 = 680Ом.

Резистор RES — это резистор питания защиты, который имеет сопротивление 47-50Ом и мощность 2Вт.

Резистор RT — резистор темброблока, который имеет сопротивление от 1кОм до 1,5кОм (у меня на 1кОм) и мощность 2Вт.

Изначально лучше паять перемычки, потом резисторы, а далее полупроводники и емкости. Это связано с удобством, вставляем перемычки, переворачиваем плату, кладем ее на стол и паяем, ничего не вылетает. Далее вставляем резисторы и так далее.

Перед впаиванием элементы необходимо проверить, даже если они новые, это вам облегчит поиск неисправности при каком-либо сюрпризе.

После правильной сборки и пайки, смывки канифоли, установки микросхем на радиатор через диэлектрические втулки и прокладки, усилитель должен функционировать без каких-либо настроек. В некоторых случаях, слышен “пердеж” в колонках, то есть низкочастотные возбуждения, как это случилось у меня, тогда необходимо на плате, между выходами и землей поставить две RC цепочки, состоящие из конденсатора (можно керамический) на 220нФ и резистора сопротивлением 1 Ом, соединенные последовательно, так рекомендовал разработчик этого усилителя. Данная RC цепь именуется, как цепь Цобеля. После установки RC цепей, возбуждения исчезли.

Даташит на LM1875 СКАЧАТЬ

Даташит на TDA2030 СКАЧАТЬ

Печатная плата усилителя на TDA2030/LM1875 СКАЧАТЬ

в Сообщество Ремонтёров3 года назад

Предлагаю Вашему вниманию легендарный усилитель на TDA2050, микросхема выпущенная много лет назад, даже сейчас пользуется большой популярностью у радиолюбителей, потому что при небольшой стоимости и максимально простой схеме, позволяет изготовить довольно неплохой усилитель класса HI-FI мощностью 32 Ватта. При двухполярном питании В±22 вольта, усилитель на TDA2050 обеспечивает бесшумное включение и полное отсутствие фона от сетевого трансформатора.

Технические характеристики :

Выходная мощность : 32 Ватта на 4 Ома

Частотный диапазон : 20 — 80000 Гц

Коэффициент гармоник : не более 0,03 %

Напряжение питания : от В±5 до В±25 Вольт

Принципиальная схема :

При сборке усилителя следует обратить внимание на максимальное напряжение питания TDA2050, и ни в коем случае не превышать его, в практике были случаи взрыва микросхем от перенапряжения и перегрузки по выходу. Радиатор охлаждения можно взять от старого процессора, его площади хватает для долговременной работы при номинальной выходной мощности. Конденсаторы которые стоят в цепи питания, должны иметь рабочее напряжение не менее 35 Вольт, С1 и С2 неполярные. Все резисторы мощностью по 0,25 и только R3 2 Ватта.

Источник двухполярного питания для усилителя на TDA2050, желательно применять стабилизированный, мощностью не менее 50 ВА на канал, если нет такого, то можно и не стабильный, но в этом случае напряжение на выходе блока питания не должно превышать В±20 Вольт, потому что из за скачков сетевого напряжения, микросхема может выйти из строя. В налаживании усилитель не нуждается, только проверьте, не греется ли больше нормы TDA2050 при отключенном входном сигнале, при самовозбуждении на высоких частотах, попробуйте увеличить ёмкость конденсатора С3 до 0,47 мкф. Удачи !

Выдержки из форумов.

Я менял на 2050, а заодно кондёры в фильтре питания ставь по 10000мф. я менял на люксеон lx600? звук стал лучше, появился бас. я ещё боковые стенки обклеил войлоком и на ножки их поставил.

F: Господа, спасибо за дельные ответы и советы. Хочу задать следующий вопрос: если я поменяю tda2030 на tda2050 (оставив тоже напряжение питания) уменьшаться ли искажения на громкости близкой к максимальной?

Q: Скажу одно: на той громкости, на которой ТДА2030 уже начинали давать искажения, ТДА2050 будет работать нормально (это при номинальном напряжении)

от ~D’Evil~ , по материлам http://forum.cxem.net и монитор и Espec. спасибо за поддержку.

кто знает — тот найдёт, остальным нечего тут делать.

Если немного по-рассуждать логически — ищи косяки внесенные своими же ручками…

ЗЫ: Взял где взял, обобщил и добавил немного.

ЗЫ2: LF! ,kzl rjgbgfcnf!

Простите за качество некоторых картинок (чем богаты).

Новогодние праздники – весёлая пора, люди гуляют, запускают салют, ходят в гости, и, конечно, слушают музыку… порой очень громко. В результате акустические системы работают на пиковой мощности продолжительное время.

Электроника не выдерживает чрезмерной нагрузки и выходит из строя. Именно так и произошло с акустической системой SVEN IHOO MT5.1R, о ремонте которой в дальнейшем и пойдёт речь.

Неисправность.

Акустическая система SVEN IHOO MT5.1R включается, но звука нет. Не работает ни один из 6 усилителей. Кнопки и индикация режимов работы работают исправно. Вначале познакомимся с устройством акустической системы, её элементной базой и назначением микросхем.

Для этого заглянем под капот современной акустической системы формата 5.1. Чтобы добраться до электронной начинки системы необходимо отвинтить несколько шурупов, которые крепят металлическую планку, на которой установлен массивный радиатор, входные разъёмы для подключения источника сигнала (например, от DVD-плеера), зажимы для подключения колонок и выключатель питания.

Электроника акустической системы состоит из нескольких печатных плат. Две из них закреплены на металлической планке. Одна отвечает за управление, переключение и предварительное усиление сигналов, другая за усиление звукового сигнала (плата УМЗЧ). Плата с кнопками управления и индикаторными светодиодами расположена в передней части корпуса и к ней не так уж легко добраться. Да и особой надобности в этом нет. С помощью многожильных шлейфов она подключена к плате управления.

Плата управления и предварительного усиления сигналов.

Функцию управления выполняет 8-ми битный микроконтроллер SM8951AC25PP. На плате этот микроконтроллер имеет самый большой корпус с 40-ка выводами (так называемый — 40L PDIP). На корпусе большими буквами указана фирма производитель – SyncMOS. К микроконтроллеру SM8951AC25PP подключена плата с кнопками управления, индикаторными светодиодами и ИК-приёмником.

Микроконтроллер управляет работой микросхемы SJ2258. Но на самом деле – эта микросхема полный аналог микросхемы PT2258. Вся эта нестыковка с маркировкой электронных компонентов не заканчивается на этой микросхеме. В этом мы скоро убедимся. Микросхема PT2258 является 6-ти канальным электронным регулятором громкости. Управляется эта микросхема по цифровой шине I²C.

Также на печатной плате можно обнаружить 6 микросхем LM4558D (маркируется как 4558D). Микросхема LM4558D – это два операционных усилителя в восьмивыводном корпусе DIP-8. Данные микросхемы служат для предварительного усиления сигналов всех каналов звукоусиления (FR, FL, RR, RL, CE и CW). Кроме этого на данных микросхемах выполнен фильтр нижних частот необходимый для работы сабвуфера.

Можно встретить и такое обозначение этой микросхемы – UTC4558. Это тоже полный аналог микросхемы LM4558.

Схема распределения и коммутации входных сигналов выполнена на трёх микросхемах. Маркированы они как CS4853 и CS4852. Как уже говорилось, в маркировке есть некая путаница в названиях микросхем. На самом деле это микросхемы TC4053 (CS4853) и TC4052 (CS4852). Эти микросхемы представляют собой мультиплексоры с возможностью выбора и смешивания аналоговых, а также цифровых сигналов. Обе микросхемы имеют корпус DIP-16.

Плата звукоусиления.

На печатной плате звукоусиления расположено ядро акустической системы – целая грядка из микросхем усилителей мощности звуковой частоты (УМЗЧ).

Все они установлены на алюминиевый радиатор. Вывод радиатора микросхемы, тот которым крепиться микросхема к основному радиатору, электрически изолирован от общего радиатора тонкой прокладкой из слюды, а место теплового контакта сдобрено теплопроводной пастой. Она служит для улучшения теплообмена между кристаллом микросхемы и основным радиатором.

Всего для усиления задействовано 7 микросхем УМЗЧ. Пять из них – это микросхемы TDA2030A. Микросхема TDA2030A – это монофонический усилитель звуковой частоты класса AB с максимальной звуковой мощностью 18W (ватт). Питание микросхемы двухполярное.

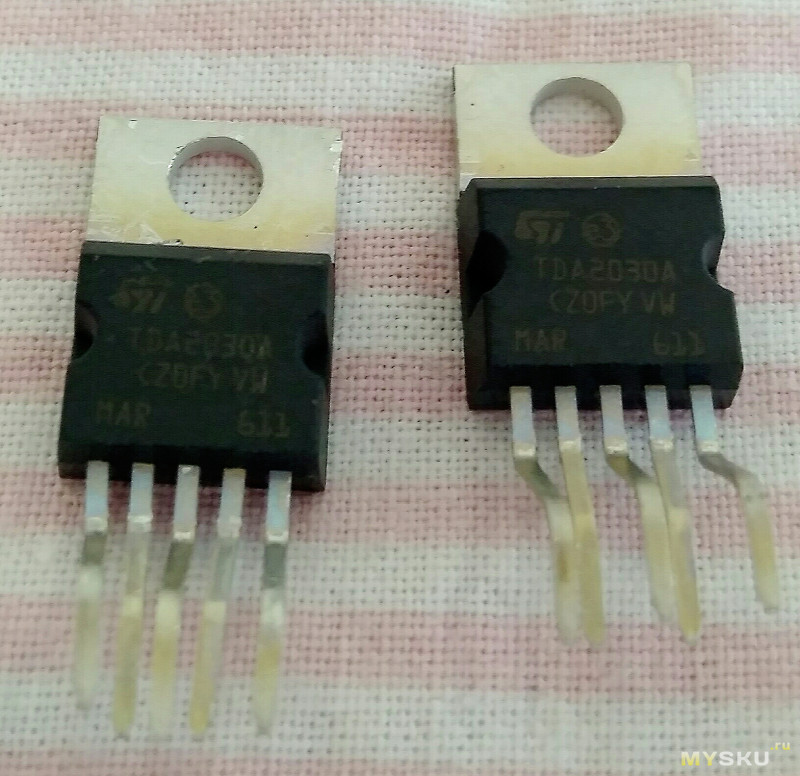

Микросхемы TDA2030A усиливают сигнал пяти каналов:

FR (Front right) – фронтальный правый;
FL (Front left) – фронтальный левый;

RR (Rear right) – тыльный правый;
RL (Rear left) – тыльный левый;
CE (Center) – центральный.

Для усиления низких частот (басов) предназначены две микросхемы LM1875. Напряжение питания микросхемы LM1875 имеет широкий диапазон – от 16 до 60 вольт. Питание двухполярное. Маркированы они опять же по какой то хитрой системе. На корпусе микросхем указано D1875. Обычно так маркируются транзисторы. Но на самом деле D1875 – это полный аналог LM1875. Выходная звуковая мощность одной такой микросхемы – 20 ватт.

Две микросхемы LM1875 работают на одну нагрузку – низкочастотный динамик FD132-14. Сопротивление звуковой катушки НЧ динамика FD132-14 составляет 4 Ом и рассчитан он на мощность до 50 ватт.

Этот динамик, его ещё называют woofer, установлен внутри корпуса акустической системы. Вас может удивить такая конструкция. Это так называемая закрытая система. Низкочастотный динамик излучает звук внутрь корпуса и за счёт фазоинвертора низкочастотный бас выходит наружу. Фазоинвертор – это пластмассовая труба. Вы её легко найдёте в конструкции корпуса.

Источник питания.

Источник питания для акустической системы собран по классической схеме. Основа блока питания – силовой тороидальный трансформатор.

Он расположен в донной части корпуса и закреплён к днищу с помощью здоровенного болта. Судя по параметрам защитного предохранителя (1,6A 250V), мощность, потребляемая системой составляет более 300 – 350 ватт. Следовательно, мощность трансформатора высока и составляет более 300 ватт. Напомним, что тороидальные, по-другому кольцевые трансформаторы обладают наибольшим КПД по сравнению с другими типами трансформаторов. От трансформатора идут множество проводов от вторичных обмоток. От них питаются все электронные узлы акустической системы.

Ремонт акустической системы.

На печатной плате звукоусиления располагаются 8 мощных выпрямительных диодов 1N5401 и фильтрующие электролитические конденсаторы. Каждые 4 диода 1N5401 используются в однофазном выпрямителе по схеме диодный мост. От одного мостового выпрямителя питаются 5 усилителей TDA2030A. Остальные 4 диода задействованы в мостовом выпрямителе, от которого питается усилитель низких частот на микросхемах LM1875 (усилитель сабвуфера).

А теперь перейдём к неисправности. На печатной плате со стороны медных дорожек были обнаружены перегоревшие дорожки. По виду они похожи на имитацию плавкого предохранителя, только выполнены они не отдельной деталью, а частью печатной платы.

При возникновении короткого замыкания в цепях нагрузки эти тонкие печатные проводники перегорают. При проверке диодов выяснилось, что один из диодов 1N5401 пробит. Именно его неисправность спровоцировала перегорание печатных проводников. В результате цепь питания 5-ти усилителей на TDA2030A была разорвана и как следствие акустическая система перестала работать – усиливать и воспроизводить звук.

Взамен неисправного диода 1N5401 был установлен выпрямительный диод GP30J с аналогичными параметрами. Он также рассчитан на прямой ток до 3 ампер. Разрыв цепи на месте перегорания медных дорожек был восстановлен с помощью тонких перемычек из медного провода. Перемычка из тонкого медного провода — это своего рода плавкий предохранитель взамен полностью сгоревших дорожек на печатной плате.

После включения акустической системы, выяснилось, что сабвуфер не работает.

Если присмотреться, то на печатной плате можно обнаружить два электромагнитных реле (TIANBO HJQ-19F-3H). Для чего они нужны? Это так называемая защита от щелчка. Щелчок возникает при включении усилителей. На слух всё это действует неприятно.

Чтобы щелчок не был слышен в момент включения усилителей, колонки отключаются на несколько секунд с помощью реле. Также эти два реле задействуются при переключении режима NORMAL и PRO.LOGIC. В режиме PRO.LOGIC все колонки подключены и акустика работает в режиме пятиканального воспроизведения звука. В режиме NORMAL реле переключается так, что остаются подключенными только две колонки и сабвуфер (режим «стерео»). Остальные колонки отключаются.

Так как схема управления электромагнитными реле питается от того же выпрямителя, что и 5 усилителей на TDA2030A, то при неисправностях в цепи питания реле также не работают – все колонки отключены. Но это было до устранения неисправности в цепях питания. Почему же не работает сабвуфер?

Неисправность сабвуфера.

Перед тем, как начинать копаться в электронике усилителя низких частот (усилителя сабвуфера), логичнее проверить НЧ динамик FD132-14.

При проверке омметром звуковой катушки низкочастотного динамика выяснилось, что его звуковая катушка в обрыве. Вспомним устройство динамика. Пришлось демонтировать динамик из корпуса и провести внешний осмотр. Оказалось, что из-за длительной нагрузки на предельных мощностях динамик просто развалился (привет праздники ). Диффузор оторвался от гофрированного подвеса, а обмотка звуковой катушки порвалась.

Восстанавливать такой динамик весьма нелёгкое дело – повреждены самые главные элементы конструкции. В таком случае выгоднее заменить низкочастотный динамик новым.

Аналогом НЧ динамика FD132-14 является динамик RW1130E70B4A25-5. Он имеет те же параметры, что и FD132-14, правда конструкция корзины динамика чуть отличается.

Из-за этого пришлось увеличивать диаметр установочного отверстия примерно на 8-10 мм., опилив край отверстия шириной 4-5 мм. Взгляните на фото – всё станет понятно.

Стоит отметить, что материал корпуса достаточно плотный. При установке нового динамика RW1130E70B4A25-5 трудности возникают ещё и потому, что конструкция корпуса акустической системы не позволяет использовать электроинструмент, поэтому отпиливать края отверстия приходится вручную отрезком ножовочного полотна. Операция эта довольно трудоёмкая. Мусор и опилки из корпуса желательно убрать. Сделать это можно с помощью пылесоса.

Те, кто занимается ремонтом звуковоспроизводящей аппаратуры, не редко встречаются с проблемой приобретения оригинальных динамиков. Как вы уже поняли, я также столкнулся с этой проблемой при ремонте акустической системы SVEN IHOO MT5.1R. Заказать аналог (динамик RW1130E70B4A25-5) мне удалось только в интернете.

Подходящий динамик можно найти на Алиэкспресс. О том, как там покупать различные запчасти и детали, я уже рассказывал.

Например, вот несколько проверенных магазинов с хорошим ассортиментом: GHXAMP Worldwide, AiyimaTechnology, AiyimaAudio. Здесь можно найти как миниатюрные динамики на 1,5-3 дюйма (inch), которые частенько выходят из строя у портативных и блютуз-колонок, так и те, что часто применяются в стационарных акустических системах.

При выборе обращаем внимание на размер (обычно указывается в описании к товару), номинальную мощность и рабочий диапазон частот (СЧ – средние частоты, НЧ – низкие частоты, Full range – полный спектр, ВЧ – высокие частоты). Не забываем почитать комментарии, оставленные покупателями.

Для тех, кто столкнулся с неисправностью акустической системы SVEN IHOO MT5.1R был подготовлен архив с принципиальной схемой и сервис-мануалом на данный аппарат. Также в нём присутствуют даташиты на микросхемы.

Качество принципиальной схемы не самое лучшее, но по ней легко разобраться в схемотехнике SVEN IHOO MT5.1R. Также стоит отметить, что на принципиальной схеме указан другой микроконтроллер и присутствуют дополнительные электронные узлы.

Главная &raquo Мастерская &raquo Текущая страница

Также Вам будет интересно узнать:

Гудит сабвуфер. Ремонт компьютерной акустики SVEN SPS-820.
Как коды ошибок автомагнитол могут помочь при ремонте?
Ремонт портативной акустической системы SP-2.
Схемы автомагнитол.

Используемые источники:

https://audio-cxem.ru/shemyi/usiliteli/usilitel-na-tda2030-lm1875-s-vyipryamitelem-tembroblokom-i-zashhitoy. html
https://pikabu.ru/story/zamena_tda2030_na_tda_2050_4790604
https://go-radio.ru/remont-akusticheskoy-sistemi.html

Microchip Technology Inc Регистрация SEC

SEC CIK #0000827054

Microchip Technology Inc зарегистрирована в штате Делавэр. Microchip Technology Inc в основном занимается производством полупроводников и связанных с ними устройств. Для финансовой отчетности их финансовый год заканчивается 31 марта. На этой странице указаны все регистрационные данные SEC, а также список всех документов (S-1, проспект, текущие отчеты, 8-K, 10K, годовые отчеты), поданных Microchip Technology Inc.

Microchip Technology Inc стала независимой компанией в 1989 году, когда она была выделена из General Instrument. Более половины дохода поступает от MCU, которые используются в широком спектре электронных устройств, от пультов дистанционного управления до устройств открывания гаражных ворот и электрических стеклоподъемников в автомобилях. Сила компании заключается в недорогих 8-разрядных микроконтроллерах, которые подходят для более широкого спектра менее технологически продвинутых устройств, но фирма также расширила свое присутствие в более дорогих микроконтроллерах и аналоговых чипах.

Company Details

Reporting File Number	000-21184
State of Incorporation	DELAWARE
Fiscal Year End	03-31
Date of Edgar Filing Update	2021 -08-25
SIC	3674 [Полупроводники и связанные с ними устройства]
Бизнес-адрес	2355 W Chandler Blvd AZ 85224-619-619-619.9
Business Phone	480-792-7200
Mailing Address	2355 WEST CHANDLER BLVD CHANDLER AZ 85224-6199
NCAGE Code	60991 MICROCHIP TECHNOLOGY INCORPORATED
Код CAGE	60991 МИКРОЧИП ТЕХНОЛОДЖИ ИНКОРПОРЕЙТЕД

Ежеквартальный отчет 10-Q [последняя подача — 03. 11.2022 00:00:00]
Годовой отчет [последняя подача — 20.05.2022, 00:00:00]
0 Отчет о торговле 3

Документы

Форма	Титул Дата
4	Безопасность Регистрация купли-продажи 17.11.2022 00:00:00
4	Запись купли/продажи безопасности 2022-11-17 00:00:00
4	Безопасность Регистрация купли-продажи 2022-11-17 00:00:00
4	Безопасность Регистрация купли-продажи 2022-11-17 00:00:00
4	Безопасность Регистрация купли-продажи 17.11.2022 00:00:00
4	Запись купли/продажи безопасности 2022-11-09 00:00:00
8-K	Текущий отчет 03. 11.2022 00:00:00
10-Q	Квартальный отчет 2022-11-03 00:00:00
4	Безопасность Регистрация купли-продажи 05.10.2022 00:00:00
4	Запись купли/продажи безопасности 2022-10-05 00:00:00
4	Безопасность Регистрация купли-продажи 2022-10-05 00:00:00
4	Безопасность Регистрация купли-продажи 2022-10-05 00:00:00
4	Безопасность Регистрация купли-продажи 05.10.2022 00:00:00
4	Запись о купле-продаже 2022-09-02 00:00:00
4	Безопасность Регистрация купли-продажи 24. 08.2022 00:00:00
4	Безопасность Регистрация купли-продажи 24.08.2022 00:00:00
4	Безопасность Регистрация купли-продажи 24.08.2022 00:00:00
4	Безопасность Регистрация купли-продажи 24.08.2022 00:00:00
4	Безопасность Регистрация купли-продажи 24.08.2022 00:00:00
4	Безопасность Регистрация купли-продажи 24.08.2022 00:00:00
8-К	Текущий отчет 24.08.2022 00:00:00
4	Безопасность Регистрация купли-продажи 2022-08-17 00:00:00
4	Безопасность Регистрация купли-продажи 2022-08-17 00:00:00
4	Безопасность Регистрация купли-продажи 2022-08-17 00:00:00
4	Безопасность Регистрация купли-продажи 2022-08-17 00:00:00
4	Безопасность Регистрация купли-продажи 2022-08-17 00:00:00
8-К	Текущий отчет 2022-08-02 00:00:00
10-Q	Квартальный отчет 2022-08-02 00:00:00
DEF 14A	Окончательное заявление о полномочиях 2022-07-14 00:00:00
4	Безопасность Регистрация купли-продажи 2022-07-05 00:00:00
4	Безопасность Регистрация купли-продажи 2022-07-05 00:00:00
4	Безопасность Регистрация купли-продажи 2022-07-05 00:00:00
4	Безопасность Регистрация купли-продажи 2022-07-05 00:00:00
4	Безопасность Регистрация купли-продажи 2022-07-05 00:00:00
4	Безопасность Регистрация купли-продажи 21. 06.2022 00:00:00
4	Безопасность Регистрация купли-продажи 2022-06-03 00:00:00
4	Безопасность Регистрация купли-продажи 2022-06-03 00:00:00
4	Безопасность Регистрация купли-продажи 2022-06-03 00:00:00
4	Безопасность Регистрация купли-продажи 2022-06-03 00:00:00
4	Безопасность Регистрация купли-продажи 2022-06-03 00:00:00
4	Безопасность Регистрация купли-продажи 2022-06-03 00:00:00
4	Безопасность Регистрация купли-продажи 02.06.2022 00:00:00
SD	Специализированный отчет о раскрытии информации 27. 05.2022 00:00:00
4	Безопасность Регистрация купли-продажи 24.05.2022 00:00:00
4	Запись о продаже/покупке ценных бумаг 2022-05-24 00:00:00
4	Безопасность Регистрация купли-продажи 24.05.2022 00:00:00
10-К	Годовой отчет 20.05.2022 00:00:00
4	Безопасность Регистрация купли-продажи 20.05.2022 00:00:00
4	Безопасность Регистрация купли-продажи 2022-05-18 00:00:00
4	Безопасность Регистрация купли-продажи 2022-05-18 00:00:00

[ 2 ] Далее->

0-50 из 2573 Результаты
Страница: 10 6 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 | 37 | 38 | 39| 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 | 49 | 50 | 51 | 52 |

Company Details

Ticker	XNAS:MCHP
Market Cap	26. 5Bil
Net Income	0.6Bil
Sales	5.3Bil
Sector	Технологии
Промышленность	Полупроводники
Стандартный	Большой сердечник
Direct Investment	No
Dividend Re-Investment	No

Investor Relations

Telephone

+1 480 792-7200

Fax

+1 480 792-7277

Эл.0103 Промышленные коды

ISIC	2610: Производство электронных компонентов и досок
NAICS	334413: полупрофильные и сопутствующие устройства. и сопутствующие устройства 3674

Инсайдеры

Дж. Эрик Бьорнхольт	Старший вице-президент, финансовый директор и главный бухгалтер		2020-07-01
Митчелл Р. Литтл	Старший вице-президент по всему миру		2020-07-01
Richard J. SIMONCIC
	Richard J. SIMONCIC
J. SIMONCIC
. Interface Business Units		2020-07-01
Stephen V. Drehobl	Senior Vice President, MCU8 and MCU16 Business Units		2020-07-01
Ganesh Moorthy	Президент и главный операционный директор		2020-07-01
Steve Sanghi	Председатель совета директоров и главный исполнительный директор		2020-07-01
	2020-07-01
	2020-07-01
2020-07-01
2020-07-01
.
Sanghi Steve
Drehobl Stephen v
Simoncic Richard J
Moorse Ganesh
Moorthy Ganesh
. 0015
Johnson Karlton D
MICROCHIP TECHNOLOGY INC	MCHP

Where To Trade MCHP

долларов США евро

Security	Exchange	Symbol	Type
Microchip Technology / Microchip Technology Incorporated Обыкновенные акции	US XNAS	MCHP	EQ0011674 1000 Можно обменять: ✅ RHS: ✅ Дробные акции: ✅ Листинг: 19 марта 1993 г.
Микрочип Текнолоджи Инкорпорейтед		МЧП	Можно обменять: ✅
Микрочип Текнолоджи Инк		МЧП
Microchip Technology Inc.	NASDAQ	МЧП	сток Статус листинга: ✅
Microchip Technology Inc.	НАСДАК	МЧП	символ
Микрочип Текнолоджи Инкорпорейтед		МЧП	С
MICROCHIP TECHNOLOGY INC. COM	НСДК	МЧП	EQ
MICROCHIP TECHNOLOGY ORD SHS		МЧП	CUSIP: 595017104
МИКРОЧИП ТЕХНОЛОДЖИ ИНКОРПОРЕЙТЕД		МЧП	Тип: 1
МИКРОЧИП ТЕХНОЛОДЖИ ИНК		МЧП	валюта:
МИКРОЧИП ТЕХНОЛОДЖИ ИНК	ИБИС	МЧП	валюта:
МИКРОЧИП ТЕХНОЛОДЖИ ИНК	МЕКСИ	МЧП	Валюта: MXN Акция Обыкновенная
МИКРОЧИП ТЕХНОЛОДЖИ ИНК	НАСДАК	МЧП	валюта: USD Акция Обыкновенная
МИКРОЧИП ТЕХНОЛОДЖИ ИНК		МЧП

FCC Filings

2ADHKWBZ451	FCC ID: Original Equipment	2022-04-01
2ADHK73R53	FCC ID: Original Equipment	2021-07-27
2АДХК06З22	FCC ID: Original Equipment	2021-07-27
2ADHKR34M	FCC ID: Original Equipment	2020-08-17
2ADHKWFI32E01	FCC ID: Original Equipment	2020-07 -01
2ADHKBM83SM1	FCC ID: Original Equipment	2019-03-11
2ADHKR30M	FCC ID: Original Equipment	2018-11-30
2ADHKA0		FCC ID: Original Equipment	2018-09-05
2ADHKWILC3000U	FCC ID: Original Equipment	2018-06-20

U. S. Import Records [external site]

Код импорта	Отгрузка	Описание груза	Количество
2020070	Сингапур, Сингапур -> Нью-Йорк/Ньюарк Район, Ньюарк, Нью-Джерси 50015	3 CAS
2020061946010	Stadersand,Federal Republic of Germany -> Houston, Texas	LAM RESEARCH SP 101 SPIN ETCHER HS CODE 84869000 INV CAE 22787 / 22853 DAP	5 PCS
2020022036632	Гавр, Франция -> Нью-Йорк/Ньюарк Район, Ньюарк, Нью-Джерси	МАШИНЫ ИСПОЛЬЗУЮТСЯ ДЛЯ ПРОИЗВОДСТВА.	5 PKG
2020012314013	Порт-Светтенхем, Малайзия -> Окленд, Калифорния	1 x 40 Контейнер HC STC — 4 CRT квартета O	4 CRT
201	20539	Shilong, China (Taiwan) -> Лос -Анджелес, Калифорния	.	201 49519	Shilong, China (Taiwan) -> Лос -Анджелес, Калифорния	Nextest Magnum HD512 Testermodel	1 WDC
201	4110
201	4110	. 0015	ПРОИЗВОДСТВЕННОЕ ИСПЫТАТЕЛЬНОЕ ОБОРУДОВАНИЕ НОМЕР B L	5 CRT
201	30242	Кобе, Япония -> Лос-Анджелес, Калифорния	PH ИМПЛАНТЕР 1#. . . . .	14 CAS
201	30242	Кобе, Япония -> Лос-Анджелес, Калифорния	ION IMPLANTER, IMPHEAT#1 . . . . .	14 CAS
201	30242	Кобе, Япония -> Лос-Анджелес, Калифорния	ИОННЫЙ ИМПЛАНТЕР, ИМФУТ № 1 . . . . .	14 CAS
201	30242	Кобе, Япония -> Лос-Анджелес, Калифорния	ION IMPLANTER, IMPHEAT#1 . . . . .	14 CAS

Related SEC Filings — Microchip 🔎

MICROCHIP TECHNOLOGY INC of DELAWARE	0000827054
Microchips Biotech, Inc. of DELAWARE	0001111127

© 2022 SEC. отчет | Контакты | |
Данные автоматически агрегируются и предоставляются «как есть» без каких-либо заявлений или гарантий, явных или подразумеваемых.
SEC.report не связан с Комиссией по ценным бумагам и биржам США. или система ЭДГАР. Политика раскрытия информации и конфиденциальности
SEC CFR Раздел 17 Свода федеральных правил.

Список кодов производителей ИС

Микрочип, содержащий интегральную схему.

Интегральные схемы (ИС) выпускаются во многих вариантах и доступны от многих производителей. ИС с похожими функциями могут выглядеть очень по-разному, а ИС с разными функциями могут выглядеть одинаково. Внутренняя структура и механические допуски ИС также могут быть весьма разнообразными, и выбор неправильной ИС может нанести ущерб электронной конструкции. Инженерам и дизайнерам нужен четкий способ различать ИС для своих проектов. Коды производителей ИС предоставляют разработчикам эту информацию, позволяя им быть уверенными в выборе компонентов.

Что такое коды производителей микросхем?

Коды производителей ИС — это идентификационные коды, размещаемые на интегральных схемах производителями электроники. Обычно они буквенно-цифровые и могут иметь различную длину в зависимости от стандартных рабочих процедур производителя. Хотя коды производителей ИС должны быть уникальными, это случается редко.

Многие производители электроники используют одни и те же префиксы производителя, и существует несколько стандартов для кодов, в зависимости от региона мира, в котором находится компания. Знание правильного кода для компонента жизненно важно для выбора правильных частей для проекта и поиска ссылки таблицы данных. Дизайнерам может потребоваться знать несколько стандартов кодов производителей, особенно если компания имеет международные связи. Коды производителей охватывают внутреннюю идентификацию оборудования и удобочитаемые идентификаторы, такие как номера компонентов.

Различные стандарты кодирования IC обеспечивают различное количество деталей, касающихся компонента. Некоторые коды производителей ИС описывают материалы, из которых изготовлен компонент, а другие содержат серийные номера. Почти все коды производителей ИС описывают тип компонента, например диода или транзистора. Коды также могут быть специфичными для подтипов компонентов, таких как сигнальный диод или лавинный диод. В зависимости от схемы кодирования два одинаковых компонента могут иметь существенно разные коды. Производителям, поставляющим продукцию на международные рынки, также может потребоваться присвоение одному и тому же компоненту нескольких кодов в зависимости от региона и ожиданий их рынков.

Существует 3 основные схемы кодирования микросхем. Каждая схема происходит из другого региона мира. Европа идентифицирует электронные компоненты с помощью схемы кодирования, поддерживаемой Европейской ассоциацией производителей электронных компонентов. Этот метод идентификации IC использовался в Европе в различных формах с 1930-х годов. Япония также имеет свою собственную схему, называемую схемой нумерации деталей японских промышленных стандартов или JIS-C-7012. Стандарты кодов производителей ИС в Северной Америке поддерживаются Объединенным инженерным советом по электронным устройствам, или JEDEC, с 1944. В этой статье основное внимание уделяется стандартам JEDEC при интерпретации кодов, но каждый регион опубликовал очень подробные стандарты.

Как инженеры могут интерпретировать коды производителей ИС?

Стандарты JEDEC для внутренних кодов производителей аппаратных ИС требуют, чтобы каждый код содержал одно или несколько восьмибитных полей, переведенных в шестнадцатеричный формат, для индексации и ссылки. Текущий стандарт предусматривает до 13 полей. Компании должны зарегистрировать свои коды производителей в JEDEC, чтобы соответствовать их стандартам. Стандарты JEDEC имеют открытый исходный код и содержат обширный список шестнадцатеричных кодов для различных компаний. Некоторые компании имеют гораздо более подробные внутренние аппаратные коды, чем другие, и эти коды постоянно обновляются, чтобы отражать изменения в отрасли.

Соглашения об именах для номеров компонентов JEDEC основаны на стандарте, созданном в 1982 г. и многократно подтвержденном в последующие годы. Каждая отдельная цифра и буква в номере компонента имеет значение. Первая цифра описывает тип компонента, за которой следует буква, указывающая, был ли компонент официально зарегистрирован. Все номера после первых двух соответствуют определенной схеме, основанной на типе компонента, и номер может также включать буквенные суффиксы, идентифицирующие версию компонента.

Наиболее часто встречающимся типом кода производителя ИС является префикс производителя, за которым следует серийный номер. Они стандартизированы только внутри производителя, но все же могут быть полезны, если разработчик может быть уверен в выборе поставщика. Относительно просто использовать механизм поиска компонентов для поиска кодов JEDEC, и инженерам следует по возможности обращаться к курируемым стандартам кодирования, а не к кодам конкретных производителей.

Интегральная схема.

Что такое распространенные коды производителей ИС?

Следующий список префиксов производителей взят из WikiBooks. Это не исчерпывающий список, но он дает хороший обзор префиксов, которые чаще всего встречаются разработчикам электроники. Поскольку полные коды производителей ИС относятся к деталям и компаниям, наиболее распространенные коды в конструкции часто меняются.

ринггитов ринггитов

Сокращение	Производитель	Аббревиатура	Производитель
ДП	Усовершенствованные микроустройства	А	Национальный полупроводник
AMSREF	Передовые монолитные системы	АЦП	Национальный полупроводник
ОМ	АЕГ	CLC	Национальный полупроводник
PCD	АЕГ	КС	Национальный полупроводник
ПКФ	АЕГ	ЦАП	Национальный полупроводник
САА	АЕГ	ДМ	Национальный полупроводник
САБ	АЕГ	ДП	Национальный полупроводник
САФ	АЕГ	ДС	Национальный полупроводник
СКБ	АЕГ	Ф	Национальный полупроводник
SCN	АЕГ	л	Национальный полупроводник
ТАА	АЕГ	ЛФ	Национальный полупроводник
уточняется	АЕГ	LFT	Национальный полупроводник
ТСА	АЕГ	левый	Национальный полупроводник
ЧАЙ	АЕГ	ЛМ	Национальный полупроводник
А	Аллегро Микросистемс	ЛКМ	Национальный полупроводник
СТР	Аллегро Микросистемс	ЛМД	Национальный полупроводник
УКН	Аллегро Микросистемс	ЛМФ	Национальный полупроводник
УДН	Аллегро Микросистемс	ЛМХ	Национальный полупроводник
УДС	Аллегро Микросистемс	ЛПК	Национальный полупроводник
УГН	Аллегро Микросистемс	ЛПК	Национальный полупроводник
ЕР	Альтера	МФ	Национальный полупроводник
ЭПМ	Альтера	ММ	Национальный полупроводник
ПЛ	Альтера	НХ	Национальный полупроводник
А	драм	УНКС	Национальный полупроводник
Ам	драм	ПБ	НЭК
АМПАЛ	драм	ПК	НЭК
ПАЛ	драм	ПД	НЭК
ОМ	Амперекс	УПД	НЭК
PCD	Амперекс	УПД8	НЭК
ПКФ	Амперекс	НДМ	Новая японская радиокорпорация
САА	Амперекс	НСК	Ньюпорт
САБ	Амперекс	СМ	Цепи точности Nippon
САФ	Амперекс	НЗ	Нитрон
СКБ	Амперекс	ММ	Оки
SCN	Амперекс	МСМ	Оки
ТАА	Амперекс	МС	ПО Полупроводник
уточняется	Амперекс	ЭФ	ON Semiconductor (ранее Thomson)
ТСА	Амперекс	ЭТ	ON Semiconductor (ранее Thomson)
ЧАЙ	Амперекс	GSD	ON Semiconductor (ранее Thomson)
В	Амтел	ФХФ	ON Semiconductor (ранее Thomson)
н. э.	Аналоговые устройства	л	ON Semiconductor (ранее Thomson)
АДЕЛЬ	Аналоговые устройства	ЛМ	ON Semiconductor (ранее Thomson)
АДГ	Аналоговые устройства	ЛС	ON Semiconductor (ранее Thomson)
АДЛХ	Аналоговые устройства	М	ON Semiconductor (ранее Thomson)
АДМ	Аналоговые устройства	МС	ON Semiconductor (ранее Thomson)
АДВФК	Аналоговые устройства	МК	ON Semiconductor (ранее Thomson)
АМП	Аналоговые устройства	ОМ	ON Semiconductor (ранее Thomson)
БУФ	Аналоговые устройства	PCD	ON Semiconductor (ранее Thomson)
КАВ	Аналоговые устройства	ПКФ	ON Semiconductor (ранее Thomson)
СМР	Аналоговые устройства	САА	ON Semiconductor (ранее Thomson)
ЦАП	Аналоговые устройства	САБ	ON Semiconductor (ранее Thomson)
ИМЕЕТ	Аналоговые устройства	САФ	ON Semiconductor (ранее Thomson)
ХДМ	Аналоговые устройства	СКБ	ON Semiconductor (ранее Thomson)
МУКС	Аналоговые устройства	СБН	ON Semiconductor (ранее Thomson)
ОП	Аналоговые устройства	ПФС	ON Semiconductor (ранее Thomson)
Вечер	Аналоговые устройства	СГ	ON Semiconductor (ранее Thomson)
№	Аналоговые устройства	СТ	ON Semiconductor (ранее Thomson)
ССМ	Аналоговые устройства	ТАА	ON Semiconductor (ранее Thomson)
ПО	Аналоговые устройства	уточняется	ON Semiconductor (ранее Thomson)
МА	Аналоговые системы	ТСА	ON Semiconductor (ранее Thomson)
ПА	Вершина	ТД	ON Semiconductor (ранее Thomson)
В	Атмел	ТДА	ON Semiconductor (ранее Thomson)
Вездеход	Атмел	ТДФ	ON Semiconductor (ранее Thomson)
БК	Benchmarq Microelectronics Inc.	ЧАЙ	ON Semiconductor (ранее Thomson)
БТ	Бруктри	TL	ON Semiconductor (ранее Thomson)
АДС	Бурр-Браун	ТС	ON Semiconductor (ранее Thomson)
АЛД	Бурр-Браун	ТШ	ON Semiconductor (ранее Thomson)
БУФ	Бурр-Браун	УК	ON Semiconductor (ранее Thomson)
ЦАП	Бурр-Браун	УЛН	ON Semiconductor (ранее Thomson)
ДКП	Бурр-Браун	АВС	ON Semiconductor (ранее Thomson))
ИНА	Бурр-Браун	ОН	Оптек
ИС	Бурр-Браун	АХ	Оптик Электроникс Инк.
ИСО	Бурр-Браун	АН	Панасоник
ИВК	Бурр-Браун	ДПМ	Парадигма
ПДК	Бурр-Браун	П	Высокопроизводительный полупроводник
MPY	Бурр-Браун	ХЭФ	Филипс
ОПА	Бурр-Браун	МАБ	Филипс
ОПТ	Бурр-Браун	Н	Филипс
ПКМ	Бурр-Браун	СВ	Филипс
ПГА	Бурр-Браун	ОМ	Филипс
ПВР	Бурр-Браун	ПК	Филипс
RCV	Бурр-Браун	PCD	Филипс
№	Бурр-Браун	ПКФ	Филипс
РЕГ	Бурр-Браун	ПЛК	Филипс
ШК	Бурр-Браун	ПОЖАЛУЙСТА	Филипс
УАФ	Бурр-Браун	ПЗ	Филипс
СВУ	Бурр-Браун	С	Филипс
ВФК	Бурр-Браун	СА	Филипс
XTR	Бурр-Браун	САА	Филипс
Г	Калифорнийская компания Micro Devices Corp.	САБ	Филипс
CLC	Комлинеар	САФ	Филипс
СЦ	Кипарис	СК	Филипс
ПАЛЬЦЕ	Кипарис	СКБ	Филипс
ДС	Даллас Полупроводник	СКК	Филипс
ДП	Датель	СБН	Филипс
РД	EG&G Ретикон	СЭ	Филипс
РФ	EG&G Ретикон	СП	Филипс
	EG&G Ретикон	ТАА	Филипс
РТ	EG&G Ретикон	уточняется	Филипс
RU	EG&G Ретикон	ТСА	Филипс
ЭЛЬ	Элантек	ТДА	Филипс
РТК	Эпсон	ЧАЙ	Филипс
ПБЛ	Эрикссон	UA	Филипс
ПФС	ЕСМФ	УМА	Филипс
XR	Экзар	МН	Плесси
А	Фэирчайлд	СЛ	Плесси
DM	Фэирчайлд	СП	Плесси
Ф	Фэирчайлд	ВКЛАДКА	Плесси
Л	Фэирчайлд	БУФ	Прецизионный монолитный
ММ	Фэирчайлд	КС	Quality Semiconductor Inc.
НМ	Фэирчайлд	Р	Рейтеон
НМЦ	Фэирчайлд	Рэй	Рейтеон
UNX	Фэирчайлд	РЦ	Рейтеон
ФСС	Ферранти		Рейтеон
ЗЛД	Ферранти	Р	Роквелл
ЗН	Ферранти	КА	Самсунг
МБ	Фудзицу	км	Самсунг
МБЛ8	Фудзицу	КММ	Самсунг
МБМ	Фудзицу	ЛА	Санио
Г.А.	Газель	ЛК	Санио
Лари	ГЭ	НК	См.
МВА	GEC-Плесси Полупроводник	ПК	См.
ЗН	GEC-Плесси Полупроводник	РТК	Сейко
АКФ	Общий инструмент	ИК	Шарп
АЮ	Общий инструмент	ОМ	Сименс
ГИК	Общий инструмент	PCD	Сименс
ГП	Общий инструмент	ПКФ	Сименс
СПР	Общий прибор	САА	Сименс
ГЛ	Голдстар	САБ	Сименс
ГМ	Голдстар	САБЭ	Сименс
ГММ	Голдстар	САФ	Сименс
н. э.	Харрис	СКБ	Сименс
СА	Харрис	СБН	Сименс
CD	Харрис	ТАА	Сименс
CDP	Харрис	уточняется	Сименс
КП	Харрис	ТСА	Сименс
Н	Харрис	ЧАЙ	Сименс
ХА	Харрис	СГ	Силиконовый универсальный (Infinity Micro)
ХФА	Харрис	РН	Технология хранения кремния
Привет	Харрис	ДФ	Силиконикс
HIN	Харрис	л	Силиконикс
БМП	Харрис	ЛД	Силиконикс
ВН	Харрис	Д	Силиконикс, Интел
ИЧ	Харрис	л	Силтроникс
ИКЛ	Харрис	ЛД	Силтроникс
ИКМ	Харрис	БХ	Сони
ИМ	Харрис	СКК	Сони
КС	Харрис, Черри Полупроводник	СХ	Сони, Сайрикс
ДГ	Харрис, Темич	ТП	Спраг
HCPL	Хьюлетт-Паккард	УКС	Спраг
ХКТЛ	Хьюлетт-Паккард	СОМ	Стандартная корпорация микросистем
HPM	Хьюлетт-Паккард	КР	Стандартная корпорация микросистем
ХА	Хитачи	СТ	Стартек
HD	Хитачи	см	Супертекс, Темик
ХГ	Хитачи	СИД	Синтаксис
ГЛ	Хитачи	СИС	Синтаксис
ХМ	Хитачи	ТМС	Тайтеон
ХН	Хитачи	ТК	Телеком Полупроводник
НТ	Холтек	ТСМ	Телеком Полупроводник
ХАД	Ханивелл	ТП	Теледайн Филбрик
HDAC	Ханивелл	ТСК	Теледайн Полупроводник
нержавеющая сталь	Ханивелл	ОМ	Телефункен
ГИ	Хендай	PCD	Телефункен
Вт	IC Works	ПКФ	Телефункен
КОЖУРА	Информационные чипы и технологии Inc.	САА	Телефункен
ИСД	Устройства для хранения информации	САБ	Телефункен
ИМС	Инмос	САФ	Телефункен
IDT	Технология интегрированных устройств	СКБ	Телефункен
ИС	Интегрейтед Силикон Солюшнс Инк.	СБН	Телефункен
С	Интел	ТАА	Телефункен
и	Интел	уточняется	Телефункен
я	Интел	ТСА	Телефункен
Н	Интел	ЧАЙ	Телефункен
П	Интел	ТМЛ	Телмос
ПА	Интел	ХМ	Темик
ИК	Международный выпрямитель	МС	Темик
ИТТ	ИТТ	П	Темик
Гал	Решетка	С	Темик
ИСПЛСИ	Решетка	SD	Темик
LT	Корпорация линейных технологий	СИ	Темик
LTC	Корпорация линейных технологий	У	Темик
ЛТЗ	Корпорация линейных технологий	ИП	Темик, Seagate Microelectronics
ЛС	Компьютерные системы LSI	МА	ТЕСЛА
АТТ	Lucent Technologies	МАА	ТЕСЛА
МСК	М. С. Кеннеди	МЗ	ТЕСЛА
МХ	Макроникс	МХБ	ТЕСЛА
МА	Маркони	МС	Техасские инструменты
МАКС	Максим	СВ	Техасские инструменты
МХ	Максим	ОП	Техасские инструменты
СИ	Максим	РЦ	Техасские инструменты
МС	Микра Гибриды	СГ	Техасские инструменты
МИК	Микрель	Серийный номер	Техасские инструменты
МЛ	Корпорация Micro Linear	ТИБПАЛ	Техасские инструменты
МН	Микросети	ДО	Техасские инструменты
МП	Микромощность (Экзар)	СОВЕТ	Техасские инструменты
ПОС	Микрочип	ТИПАЛ	Техасские инструменты
МСК	Компоненты систем микрокомпьютеров	ТИС	Техасские инструменты
МИЛ	Микросистемс Интернэшнл	TL	Техасские инструменты
МТ	Мител Полупроводник	ТЛК	Техасские инструменты
М	Мицубиси	ТЛЭ	Техасские инструменты
МСЛ8	Мицубиси	ТМ	Техасские инструменты
СМР	Монолиты	ТМС	Техасские инструменты
МАТ	Монолиты	UA	Техасские инструменты
ОП	Монолиты	УЛН	Техасские инструменты
ССС	Монолиты	Т	Тошиба
МКС	МОП-технология	ТА	Тошиба
МК	Мостек	ТК	Тошиба
ХЕП	Моторола	ТД	Тошиба
ЛФ	Моторола	ТХМ	Тошиба
МС	Моторола	ТММ	Тошиба
ЦУП	Моторола	ТМП	Тошиба
MCCS	Моторола	ТМПЗ	Тошиба
МКМ	Моторола	ВМТ	TRW
МСТ	Моторола	УМ	Объединенная корпорация микроэлектроники
МЭК	Моторола	л	Унитрод
ММ	Моторола	УК	Унитрод
МПФ	Моторола	УКК	Унитрод
MPQ	Моторола	УЛН	Микрочип США
МПС	Моторола	МАХ	Вантис (АМД)
MPSA	Моторола	ПАЛЦЕ	Вантис (АМД)
МВМ	Моторола	ВТ	СБИС Technology Inc.
СГ	Моторола	ВА	ВТК
Серийный номер	Моторола	ВК	ВТК
ТДА	Моторола	ПСД	Waferscale Integration inc. (ВСИ)
турецкая лира	Моторола	ВД	Вестерн Диджитал
UA	Моторола	х	Сикор
УАА	Моторола	У	Центр Микроэлектроника
УК	Моторола	УД	Центр Микроэлектроника
УЛН	Моторола	Ж	Зетекс
ХС	Моторола	ЗЛДО	Зетекс
		ЗМ	Зетекс
		ЗМР	Зетекс
		ЗР	Зетекс
		ЗРА	Зетекс
		ЗРБ	Зетекс
		ЗРЕФ	Зетекс
		ЗРТ	Зетекс
		ЗСД	Зетекс
		ЗСМ	Зетекс
		З	Зилог
