Автомат ABB маркировка

октябрь 30, 2017

ABB-автоматы являются высококачественными продуктами компании ABB. Она первой в мире начала разработку автоматических выключателей и до сих пор сохраняет лидерские позиции по их производству. Качественный аппарат отличается способностью защищать проводку от тока короткого замыкания заданной величины и четким соответствием теплового расцепителя заданным характеристикам при защите электрических цепей от перегрузок.

Автоматический выключатель — сложное электротехническое устройство, требующее к себе грамотного подхода. Это касается не только его использования, но и непосредственно выбора. Большое разнообразие автоматов, представленное на современном рынке, диктует свои условия потребителю, буквально заставляя его ориентироваться в базовых знаниях электротехники.

Чтобы не допустить ошибок во время покупки устройства, следует обязательно обратить внимание на стандартные обозначения тех или иных параметров — автомат ABB маркировка.

Любой автоматический выключатель имеет определенную маркировку. Она состоит из букв, цифр и схем. По всему этому можно сразу узнать все характеристики автомата, которые вам будут необходимы при его выборе. Без этих обозначений невозможно узнать об автоматическом выключателе практически ничего.

Автомат ABB маркировка

1 — Марка (производитель) автоматического выключателя.

2 — Серия линейки автоматических выключателей. У каждого производителя есть несколько серий автоматов, которые различаются некоторыми характеристиками и соответственно ценой.

3 — Номинал автоматического выключателя и его время токовая характеристика. На первом месте стоит буква. Она указывает на время-токовую характеристику данного аппарата и бывает «B», «C» и «D». В магазине вы без особых проблем найдете автоматы с характеристикой «C». Она самая универсальная. Если потребуются «B» и «D», то скорее всего они будут идти в обычных магазинах под заказ. Следом за буквой идут цифры. Они обозначают номинал данного автомата. То есть величину максимального тока, который может протекать через него длительное время без его срабатывания.

Если ток в цепи будет превышать номинал автомата на 13-45%, то в нем сработает тепловой расцепитель. На это может потребоваться время от нескольких секунд до нескольких минут. При коротких замыканиях исправный аппарат должен отработать за 0,01-0,02 секунды, иначе изоляция электропроводки начнет плавиться и может воспламениться. За это в автоматическом выключателе отвечает электромагнитный расцепитель.

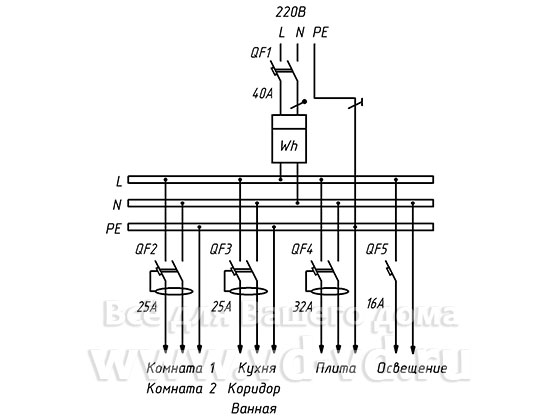

4 — 230/400В или 230/400V~ обозначает в каких сетях должны использоваться данные устройства. 230В — это в однофазных сетях, 400В — это в трехфазных. Данный параметр показывает, что данные автоматы можно смело использовать как в однофазных распределительных щитах, так и в трехфазных распределительных щитах для подключения однофазных потребителей.

5 — 4500, 6000 или может быть 10000 — это предельные значения токов отключения при коротких замыканиях, после прохождения которых автомат может продолжать работу в штатном режиме.

6 — Цифрой 6 обозначен такой параметр, как класс токоограничения. Бываю следующие классы: 1,2 и 3. Любому току короткого замыкания необходимо время чтобы достичь своего максимального значения. Поэтому необходимо обесточить аварийный участок как можно быстрее, чтобы ток КЗ не успел повредить изоляцию электропроводки. Другими словами автоматический выключатель с токоограничением не позволяет току короткого замыкания принять свое максимальное значение и быстрее производит отключение. Класс токоограничения – 2 ограничивает по времени КЗ в пределах 1/2 полупериода, класс – 3 ограничивает короткое замыкание в пределах 1/3 полупериода.

Что такое диаграмма конечного автомата?

Поведение объекта является не только прямым следствием его входных данных, но также зависит от его предшествующего состояния. Прошлую историю объекта лучше всего можно смоделировать с помощью диаграммы конечного автомата или традиционно называемого автоматом. Диаграммы конечного автомата UML (или иногда называемые диаграммой состояний, автоматом состояний или диаграммой состояний) показывают различные состояния объекта.

Диаграммы конечного автомата также могут показать, как объект реагирует на различные события, переходя из одного состояния в другое. Диаграмма конечного автомата — это диаграмма UML, используемая для моделирования динамической природы системы.

Вы ищете бесплатный инструмент UML для более быстрого, простого и быстрого изучения UML? Visual Paradigm Community Edition — это программное обеспечение UML, которое поддерживает все типы диаграмм UML. Это удостоенный международных наград инструмент для моделирования UML, но при этом он прост в использовании, интуитивно понятен и совершенно бесплатен.

Скачать бесплатно

Зачем нужны диаграммы состояний?

Диаграмма конечного автомата обычно используется для описания поведения объекта, зависящего от состояния. Объект по-разному реагирует на одно и то же событие в зависимости от того, в каком состоянии он находится . Диаграммы конечного автомата обычно применяются к объектам, но могут применяться к любому элементу, который имеет поведение по отношению к другим объектам, таким как: субъекты, варианты использования, методы, системы подсистем и т.

д., и они обычно используются в сочетании с диаграммами взаимодействия (обычно диаграммами последовательности). ).

Например:

Представьте, что у вас есть 100 000 долларов на банковском счете. Поведение функции вывода будет следующим: balance := balance — removeAmount; при условии, что баланс после вывода не менее $0; это верно независимо от того, сколько раз вы снимали деньги с банка. В таких ситуациях изъятия не влияют на абстракцию значений атрибутов, и, следовательно, общее поведение объекта остается неизменным.

Однако, если бы баланс счета стал отрицательным после снятия , поведение функции снятия средств было бы совершенно другим. Это связано с тем, что состояние банковского счета меняется с положительного на отрицательное; на техническом жаргоне происходит переход из положительного состояния в отрицательное.

Абстракция значения атрибута является свойством системы, а не глобально применимым правилом. Например, если банк изменит бизнес-правило, чтобы разрешить перерасход банковского баланса на 2000 долларов, состояние банковского счета будет переопределено с условием, что баланс после снятия должен быть не менее 2000 долларов дефицита.

Обратите внимание, что:

• Диаграмма конечного автомата описывает все события (а также состояния и переходы для одного объекта)
• Диаграмма последовательности описывает события для одного взаимодействия со всеми задействованными объектами

Основные понятия диаграммы состояний

Что такое государство?

Рамбо определяет, что:

«Состояние — это абстракция значений атрибутов и связей объекта. Наборы значений группируются в состояние в соответствии со свойствами, влияющими на общее поведение объекта».

Государственное обозначение

Характеристики нотации конечного автомата

Существует несколько характеристик состояний вообще, независимо от их типов:

• Состояние занимает интервал времени.
• Состояние часто связано с абстракцией значений атрибутов сущности, удовлетворяющих некоторым условиям.
• Сущность изменяет свое состояние не только как прямое следствие текущих входных данных, но и в зависимости от некоторой прошлой истории своих входных данных.

Штат

Состояние — это ограничение или ситуация в жизненном цикле объекта, при которой ограничение выполняется, объект выполняет действие или ожидает события.

Диаграмма конечного автомата представляет собой граф, состоящий из:

• Состояния (простые состояния или составные состояния)
• Переходы состояний, соединяющие состояния

Пример:

Характеристики состояния

• Состояние отображает состояние объектов в определенные моменты времени.
• Объекты (или Системы) можно рассматривать как переходящие из состояния в состояние
• Точка жизненного цикла элемента модели, которая удовлетворяет некоторому условию, когда выполняется определенное действие или ожидается какое-то событие

Начальное и конечное состояния

• Начальное состояние диаграммы конечного автомата, известное как начальное псевдосостояние, обозначено сплошным кружком. Переход из этого состояния покажет первое реальное состояние
• Конечное состояние диаграммы конечного автомата показано в виде концентрических кругов. Конечный автомат с разомкнутым циклом представляет объект, который может завершиться до завершения работы системы, в то время как диаграмма конечного автомата с замкнутым циклом не имеет конечного состояния; если это так, то объект живет до тех пор, пока не завершится работа всей системы.

Пример:

События

Сигнатура события описывается как имя-события (список-параметров, разделенных запятыми). События появляются во внутреннем переходном отсеке состояния или при переходе между состояниями. Событие может быть одного из четырех типов:

1. Сигнальное событие — соответствующее приходу асинхронного сообщения или сигнала
2. Событие вызова — соответствующее поступлению процедурного вызова на операцию
3. Событие времени — событие времени происходит по истечении заданного времени
4. Событие изменения — событие изменения происходит всякий раз, когда выполняется указанное условие

Характеристики событий

• Представляет инциденты, которые вызывают переход объектов из одного состояния в другое.
• Внутренние или внешние события запускают некоторые действия, которые изменяют состояние системы и некоторых ее частей
• События передают информацию, которая обрабатывается операциями с объектами. Объекты реализуют события
• Проектирование включает в себя изучение событий на диаграмме конечного автомата и рассмотрение того, как эти события будут поддерживаться системными объектами

Переход

Линии перехода изображают движение из одного состояния в другое. Каждая строка перехода помечается событием , которое вызывает переход.

• Рассмотрение системы как набора состояний и переходов между состояниями очень полезно для описания сложного поведения
• Понимание переходов между состояниями является частью системного анализа и проектирования
• A Переход — это движение из одного состояния в другое состояние
• Переходы между состояниями происходят следующим образом:
  1. Элемент находится в исходном состоянии
  2. Происходит событие
  3. Действие выполнено
  4. Элемент переходит в целевое состояние
• Множественные переходы происходят, когда разные события приводят к завершению состояния или когда для переходов существуют защитные условия
• Переход без события и действия называется автоматическим переходом

Действия

Действие — это выполняемое атомарное вычисление, которое включает в себя вызовы операций, создание или уничтожение другого объекта или отправку сигнала объекту. Действие связано с переходами и во время которого действие нельзя прервать — например, вход, выход

Деятельность

Активность связана с состояниями, которые являются неатомарными или текущими вычислениями. Деятельность может выполняться до завершения или продолжаться бесконечно. Действие будет завершено событием, которое вызывает переход из состояния, в котором определено действие

Характеристики действия и деятельности

• Состояния могут запускать действия
• Состояния могут иметь второй отсек, содержащий действия или действия, выполняемые, пока объект находится в заданном состоянии
• Действие является атомарным выполнением и поэтому завершается без прерывания
• Пять триггеров для действий: при входе, выполнении, при событии, при выходе и включении
• Действие фиксирует сложное поведение, которое может выполняться в течение длительного времени. Действие может быть прервано событиями, и в этом случае оно не завершается, когда объект достигает состояния.

Обозначение простой диаграммы состояний

Действия при входе и выходе

Действия входа и выхода, указанные в состоянии. Оно должно быть истинным для каждого входа/выхода. Если нет, то необходимо использовать действия над отдельными дугами перехода

• Вход Действие , выполняемое при входе в состояние с обозначением : Вход / действие
• Exit Action выполняется при выходе из состояния с обозначением : Exit / action

Пример — действие входа/выхода (статус чековой книжки)

В этом примере показана диаграмма конечного автомата, полученная из класса — «BookCopy»:

Примечание:

1. На этой диаграмме конечного автомата показано состояние объекта myBkCopy из класса BookCopy
2. Действие входа: любое действие, помеченное как связанное с действием входа, выполняется всякий раз, когда данное состояние входит через переход
3. Действие выхода: любое действие, помеченное как связанное с действием выхода, выполняется всякий раз, когда состояние покидается через переход

Подсостояния

Простое состояние — это состояние, не имеющее подструктуры. Состояние, которое имеет подсостояния (вложенные состояния), называется составным состоянием. Подсостояния могут быть вложены на любом уровне. Вложенный конечный автомат может иметь не более одного начального состояния и одного конечного состояния. Подсостояния используются для упрощения сложных плоских автоматов состояний, показывая, что некоторые состояния возможны только в определенном контексте (окружающее состояние).

Пример подсостояния — обогреватель

Диаграммы состояний

часто используются для получения сценариев тестирования, вот список возможных тестовых идей:

• Состояние простоя получает событие «Слишком горячо»
• Состояние простоя получает событие Too Cool
• Состояние охлаждения/запуска получает событие «Компрессор работает»
• Состояние охлаждения/готовности получает событие работы вентилятора
• Состояние охлаждения/работы получает событие OK
• Состояние охлаждения/работы получает событие отказа
• Состояние сбоя получает событие Сбой устранен
• Состояние нагрева получает событие OK
• Состояние нагрева получает событие отказа

Состояние истории

Если не указано иное, когда переход входит в составное состояние, действие вложенного конечного автомата начинается снова с начального состояния (если только переход не нацелен непосредственно на подсостояние). Состояния истории позволяют машине состояний повторно войти в последнее подсостояние, которое было активным до выхода из составного состояния. Пример использования состояния истории представлен на рисунке ниже.

Параллельное состояние

Как упоминалось выше, состояния в диаграммах конечных автоматов могут быть вложенными. Связанные состояния можно сгруппировать в одно составное состояние. Вложение состояний внутри других необходимо, когда действие включает параллельные поддействия. Следующая диаграмма конечного автомата моделирует аукцион с двумя одновременными подсостояниями: обработка заявки и авторизация лимита платежа.

Пример диаграммы параллельного конечного автомата — процесс аукциона

В этом примере конечный автомат, впервые участвующий в аукционе, требует в начале разветвления на два отдельных стартовых потока. Каждое подсостояние имеет состояние выхода, обозначающее конец потока. Если нет аварийного выхода (Canceled или Rejected), выход из составного состояния происходит, когда оба подсостояния вышли.

Вы узнали, что такое диаграмма конечного автомата и как ее рисовать. Пришло время нарисовать собственную диаграмму конечного автомата. Получите Visual Paradigm Community Edition, бесплатное программное обеспечение UML, и создайте свою собственную диаграмму конечного автомата с помощью бесплатного инструмента State Machine Diagram. Он прост в использовании и интуитивно понятен.

Скачать бесплатно

Диаграмма P-H Термодинамика | Экзаменационные инструменты HVAC и Refrigeration PE

Понимание диаграммы P-H

На диаграмме P-H давление указано на оси y, а энтальпия — на оси x. Обычно энтальпия выражается в единицах БТЕ/фунт, а давление – в единицах фунтов на квадратный дюйм (psi). Перевернутая буква U, показанная на диаграмме, обозначает точки, в которых хладагент меняет фазу. Левая вертикальная кривая указывает на кривую насыщенной жидкости, а правая вертикальная кривая указывает на кривую насыщенного пара. Область между двумя кривыми описывает состояния хладагента, которые содержат смесь жидкости и пара. Места слева от кривой насыщения жидкости указывают на то, что хладагент находится в жидкой форме, а положения справа от кривой насыщения пара указывают на то, что хладагент находится в форме пара. Точка, в которой встречаются две кривые, называется критической точкой. Важность этого момента заключается в том, что в любой точке выше никакое дополнительное давление не превратит пар в жидкость. Ниже показана упрощенная диаграмма давление-энтальпия, описывающая эту информацию.

Кривые разбивают диаграмму на три области (1) жидкость, (2) пар и (3) смесь.

(1) Жидкая область: Жидкая область также известна как переохлажденная область. В этой области есть вертикальные температурные линии, которые увеличиваются с увеличением энтальпии. Рисунок 8 представляет собой упрощенную диаграмму P-H, иллюстрирующую линии постоянной температуры.

(2) Паровая область: Паровая область также известна как перегретая область. В этой области есть вертикальные температурные линии, которые увеличиваются с увеличением энтальпии. Обратитесь к рисунку 8. Есть также линии постоянной энтропии, которые также важны. Энтропия является мерой степени беспорядка в системе.

(3) Область смеси жидкость-пар: В этой области на диаграмме P-H показаны горизонтальные температурные линии, которые указывают на постоянную температуру. Область смешения — это область фазового перехода, где любое добавление энтальпии вызовет испарение дополнительной жидкости вместо повышения температуры. На рис. 8 показаны горизонтальные линии температуры в области смешения. Есть также восходящие кривые, которые указывают на качество. Качество – это мера отношения массы пара к общей массе. Например, качество 0,1 или 10%, расположенное рядом с линией насыщения жидкостью, описывает точки, содержащие 10% пара по массе. 0,9или линия 90%, расположенная рядом с линией насыщенного пара, описывает точки, в которых содержится 90% пара по массе. Предыдущий рисунок, Рисунок 7, показывает линии качества.

Оси x-y диаграммы P-H представляют собой линии давления, идущие слева направо. Линии энтальпии представляют собой вертикальные линии. На скелетном графике, показанном ниже, показаны линии давление-энтальпия.

Холодильный цикл

Одним из наиболее важных навыков, необходимых профессиональному инженеру в области ОВКВ и холодильного оборудования, является навигация по холодильному циклу на диаграмме давление-энтальпия. В следующих разделах каждая конкретная часть холодильного цикла будет показана на диаграмме давление-энтальпия, а также будут выделены важные моменты и необходимые расчеты.

В этом объяснении в качестве примера используется хладагент R-134a. Инженеру рекомендуется получить копию диаграммы P-H для R-134a и других распространенных хладагентов. Эти диаграммы можно найти в книге ASHRAE Fundamentals. Примерная схема R-134a показана ниже с примерным холодильным циклом, на котором указаны (этап 1) испаритель, (этап 2) компрессор, (этап 3) конденсатор и (этап 4) расширительное устройство.

ЭТАП 1: ИСПАРИТЕЛЬ

Хладагент, поступающий в испаритель, представляет собой холодную парциальную смесь жидкости и пара. Рабочее давление и температура испарителя называются давлением всасывания и температурой всасывания. Всасывающая линия представляет собой трубопровод, по которому газообразный хладагент направляется от испарителя к компрессору. Важно отметить, что в области смешения давление и температура являются зависимыми переменными.

Например, если компрессор работает при давлении всасывания 36,8 фунтов на кв. дюйм, тогда соответствующее давление в испарителе составляет 36,8 фунтов на кв. 134а). Если компрессор работает при давлении всасывания 490,7 фунтов на квадратный дюйм, тогда соответствующее давление в испарителе также равно 49,7 фунтов на квадратный дюйм, а температура испарителя составляет 40 °F. См. рисунок ниже для точек A’ и B’ (значения для хладагента R-134a).

Испаритель перемещает хладагент из точки A (частичная парожидкостная смесь) в точку B, полностью насыщенный пар хладагента. Поскольку испаритель передает тепло хладагенту, повышения температуры не происходит, поскольку все тепло используется для преобразования оставшейся жидкости в газ. В идеальном испарителе теплопередачи ровно столько, чтобы вся жидкость превратилась в газ, и не более того. Таким образом, выход идеального испарителя составляет 100 % пара при той же температуре на входе, см. рисунок ниже. На этом рисунке мы видим, что по мере движения хладагента через испаритель температура остается неизменной, а процентное содержание пара увеличивается, пока не достигнет насыщения на уровне 100%.

На приведенном выше рисунке также представлен термин перегрев. Если бы к 100% парообразному хладагенту добавлялось дополнительное тепло, то это тепло использовалось бы для повышения температуры, и именно это повышение температуры называется перегревом.

На рисунке ниже показан испаритель с перегревом 15 °F. Перед выходом из испарителя хладагент достигает 100% парообразного состояния. Все дополнительное тепло из этой точки используется для повышения температуры хладагента до тех пор, пока он не достигнет температуры 40 °F. Этот хладагент имеет перегрев 15 °F, потому что конечная температура на 15 градусов превышает температуру насыщения 25 °F. Важно отметить, что давление остается постоянным во всем испарителе.

На диаграмме давление-энтальпия перегрев показан как горизонтальное движение вдоль линии давления всасывания, проходящей через кривую 100% пара. На рисунке на следующей странице показана разница между перегревом от 0 °F до 15 °F. Точка B — это точка 100% паров при постоянном давлении испарителя/всасывания 36,8 фунтов на квадратный дюйм и температуре 25 °F. Точка B’ является результатом добавления к хладагенту дополнительной теплоты/энтальпии. Хладагент перемещается из точки B в точку B’, где результирующая температура составляет 40 ° F.

ЭТАП 2: КОМПРЕССОР

Компрессор характеризуется условиями всасывания и нагнетания хладагента. Горизонтальные линии проведены через диаграмму энтальпии давления хладагента для давлений всасывания и нагнетания. Затем температура на входе компрессора, определяемая температурой на выходе испарителя, используется в качестве начальной точки компрессора, как показано точкой B’ на рисунке ниже. Затем компрессор увеличивает давление хладагента до давления нагнетания. Сжатие происходит при постоянной энтропии, также известное как изоэнтропическое сжатие. Поэтому пересечение линии постоянной энтропии и линии давления нагнетания будет определять конечное состояние газообразного хладагента, выходящего из компрессора, как показано точкой C’ на рисунке ниже.

Обычный навык, который требуется от профессионального инженера, состоит в том, чтобы определить работу, выполняемую компрессором. Эта работа показана на рисунке выше как разница между энтальпией на входе в компрессор (h2) и энтальпией на выходе (h3). Уравнение для определения работы компрессора показано ниже. Это уравнение умножает скорость потока хладагента на изменение энтальпии между условиями нагнетания и всасывания.

Оси x-y диаграммы P-H представляют собой линии давления, идущие слева направо. Линии энтальпии представляют собой вертикальные линии. На скелетном графике, показанном ниже, показаны линии давление-энтальпия.

ЭТАП 3: КОНДЕНСАТОР

Хладагент, поступающий в конденсатор, теперь представляет собой горячий газообразный хладагент под высоким давлением. Конденсатор показан на диаграмме давление-энтальпия горизонтальной линией. Эта горизонтальная линия представляет собой линию постоянного давления, соответствующую давлению нагнетания компрессора. Конденсор проходит справа налево в следующие три шага:

(1) Перегретый газ охлаждается до температуры насыщения [C’ от 160 °F до D’ 140 °F]. Охлаждение происходит по мере того, как тепло передается от горячего газообразного хладагента охлаждающей среде конденсатора.

(2) Затем 100% насыщенный пар в точке D’ преобразуется в 100% насыщенную жидкость в точке D». Тепло теряется в охлаждающей среде конденсатора, когда пар конденсируется в жидкость.

(3) Наконец, 100% насыщенная жидкость переохлаждается от D» до D»’ [от 140 °F до 115 °F]. В идеальном конденсаторе переохлаждения не происходит. Как только хладагент становится полностью насыщенной жидкостью, любые дополнительные потери тепла приводят к снижению температуры. Это охлаждение насыщенной жидкости называется переохлаждением. В этом примере хладагент подвергся переохлаждению на 25 °F, в результате чего температура переохлаждения составила 115 °F.

Обычный вопрос заключается в определении количества тепла, выделяемого конденсатором, которое показано на рисунке выше как разница между условиями входа в конденсатор (h3) и условиями выхода (h5). Уравнение для определения чистого эффекта конденсатора показано ниже. Это уравнение умножает скорость потока холода на изменение энтальпии между входом и выходом из конденсатора.

Оси x-y диаграммы P-H представляют собой линии давления, идущие слева направо. Линии энтальпии представляют собой вертикальные линии. На скелетном графике, показанном ниже, показаны линии давление-энтальпия.

ЭТАП 4: РАСШИРИТЕЛЬНОЕ УСТРОЙСТВО

Расширительное устройство является аналогом компрессора. Точно так же расширительное устройство характеризуется давлением всасывания и нагнетания. Горизонтальные линии снова нарисованы на диаграмме давление-энтальпия хладагента.
