Всім починаючим аматорам попаять ввечері доводиться зіткнутися з лужением нового або свіжо-зачищеного жала. Це потрібно для того, щоб процес пайки був комфортним і вам не довелося витрачати свої нерви. У цій статті ми розглянемо як залудити жало в домашніх умовах, що нам для цього знадобиться, і що потрібно робити з конкретно вашим жалом.

Зміст:

1. Види тиснув для паяльників
2. Які належності нам знадобляться.
3. Лудіння жала.

1. Види тиснув для паяльників.

Для початку, давайте розберемося який у вас тип жала. Грубо розділимо їх на два типи:

• Мідні жала. Їх також можна розділити ще на два підтипи:
  • Мідна жало паяльника а-ля взяв у баті(-діда) в гаражі.

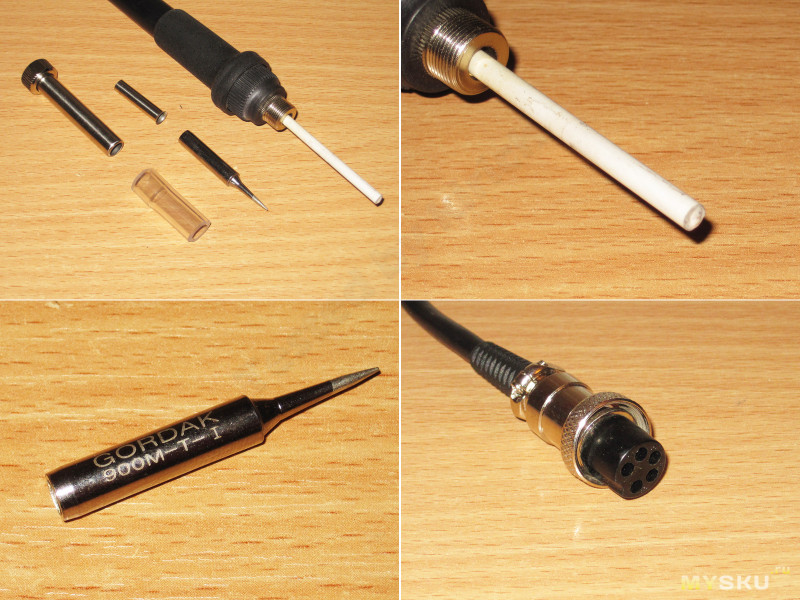

• Змінне мідна жало для паяльників типу 900м.

• Жала з нікелевим покриттям. Такий тип жав використовується, в основному на паяльниках з можливістю регулювання температури і паяльних станціях.

2. Які належності нам знадобляться.

Отже, ми визначилися який у нас паяльник і з яким жалом. Далі, виходячи з цього, ми розглянемо що нам потрібно.

Почнемо з більш простого варіанту, якщо у вас мідна жало:

• Напилок або наждачка або надфіль.
• Флюс або каніфоль.
• Трохи припою.
• Дощечка або шматочок картону.

Якщо у вас жало з нікелевим покриттям, нам знадобляться більш щадні речі:

• Целюлозна губка.
• Аптечний гліцерин, але можна просту воду.
• Якщо ваше жало зовсім закопчене, може знадобиться трохи абразиву у вигляді соди.
• Дощечка або шматочок картону.

Тепер ми готові привести свій інструмент у робочий стан.

3. Лудіння жала.

Перейдемо ближче до справи!

В залежності від типу жала дії будуть трохи відрізнятися, але суть буде одна — очистити жало від нагару, окалини, оксидної плівки і нанести на нього тонкий і рівномірний шар припою.

Залудити мідна жало

З мідним жалом будемо обходитися грубо, швидко і надійно, загалом по класиці. (Все нижче написане не відноситься до мідним жалам типу 900м). Беремо напилок і з малим зусиллям починаємо зчищати з нього все зайве попутно виводячи форму кінчика, яка вам більше подобається. Після чого, нам потрібно нанести на жало трохи флюсу або занурити в каніфоль. Поки флюс не випарувався — нанесемо припій на жало і трохи «повтираем» його про дощечку або шматочок картону. Вуаля, жало готове до роботи!

Лудіння сталевого жала

Для жав з нікелевим покриттям, підхід кардинально відрізняється від мідних. Нікелеві жала не терплять ніякого грубого фізичного впливу. Якщо ви потрете їх напилком, можна відразу прямувати до смітнику — викидати їх.

Найшвидшим способом почистити і залудити паяльник під час робочого процесу буде — почистити жало про целюлозну губку змочену гліцерином або ж водою, після чого нанести трохи флюсу і втерти припій. Якщо ж ваше жало зовсім в жалюгідному стані можна вдатися до більш радикального методу з латунної стружкою або губці з содою. Думаю, описувати дії зі стружкою не має сенсу, а от з содою варто пояснити. Потрібно насипати 2-3 щіпки соди на злегка вологу губку, після чого обхоплюємо паяльник і приступаємо полірувати його. Далі робимо все теж саме, трохи флюсу, трохи припою. Ось і паяльник став готовим до роботи.

как залудить новое и медное покрытия, правильная работа с припоем

Пайка материалов при работе с радиоэлектроникой — обычное дело. Научиться паять легко, к тому же с опытом мастерство будет только расти. Но инструмент требует качественного обслуживания, чтобы он безотказно работал. Мастеру нужно уметь правильно залудить жало паяльника, чтобы на нём держался припой, при этом нельзя повредить наконечник.

• Существующие покрытия и их особенности
• Подготовка медного жала
• Начальная обработка основания с напылением
• Лужение в процессе пайки
  • Деревянный брусок
  • Металлическая губка
• Проверенный способ и профилактика

Существующие покрытия и их особенности

Традиционный материал — это медь. У нее хорошая теплопроводность, поэтому медь применяют в производстве с момента изобретения паяльника. Но материалу присущ недостаток — высокий износ. Для этого металла характерны выгорание и способность растворятся в припое. Производители со временем начали работать над недостатками, что породило покрытия с напылением из никеля или серебра.

Никель отличается устойчивостью к износу и высокой прочностью. В результате потребитель получает наконечник с долгим сроком службы. Но есть недостаток — слабая адгезия, из-за которой никелевый наконечник не способен хорошо удерживать припой. Пайку можно выполнить, только подав материал непосредственно к месту, которое предварительно греют жалом.

Серебро отличается хорошей адгезией, но низкой теплопроводностью. Материал способен растворяться в припое и имеет высокую стоимость. При работе очень быстро обнажается медная основа, и дорогое жало приходится вскоре выбрасывать.

Радиолюбители всё ещё активно используют медные наконечники, избегая усовершенствованных покрытий. Приходится мириться с особенностью меди — быстрым окислением при высокой температуре. В результате адгезия падает, а мастерам необходимо быстро чистить наконечник, стирая тонкий слой металла и очищая его от шлаков.

Современные жала с напылением тоже требуется готовить к работе, только методика несколько иная. На их поверхности скапливается припой, который периодически следует удалять. Это делают таким образом, чтобы не повредить дорогостоящее покрытие, иначе вместо жала с напылением можно получить обычный медный пруток.

Подготовка медного жала

Припой хорошо ложится на слегка нагретый наконечник, но с одним условием — он должен быть чистым. Это возможно только при низкой температуре, поскольку с расколённые жалом сложно проводить манипуляции. Задача в начале работы — очистить инструмент. После нагрева следует периодически стачивать окислившийся слой, чтобы улучшить адгезию.

С холодного паяльника можно снять стержень и провести его качественную очистку. При этом случайно повредить нагреватель не получится. Обрабатывают полностью весь наконечник, поскольку внутри нагревателя медь тоже окисляется от высокой температуры. Это ухудшает теплопередачу, и электроэнергия расходуется впустую.

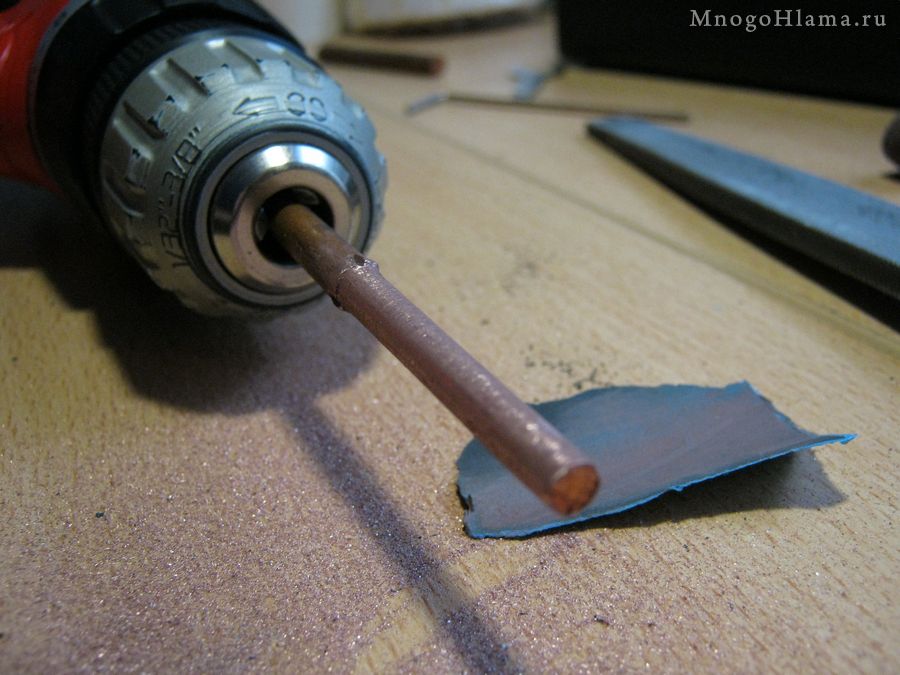

Перед тем как залудить паяльник с медным жалом, его следует очистить от грязи. Работу выполняют напильником и наждачной бумагой. Материал затачивают до чистого слоя, чтобы медь имела вид новой. Вначале проводят грубую очистку напильником, а потом наждачкой полируют поверхность до гладкого состояния.

Мастера с опытом оковывают наконечник, что несколько снижает скорость окисления. Процесс заключается в том, чтобы равномерно укрепить поверхность медного прутка аккуратными ударами молотка на наковальне.

Лужение медного жала выполняют 2 способами — канифолью и натирая оловом. Первый вариант отличается высоким дымообразованием, поэтому не рекомендуется для жилых помещений из-за опасности для здоровья. Процедуру рекомендуют проводить на балконе. Очищенное жало помещают в ёмкость с канифолью, куда предварительно кладут немного припоя, который моментально покрывает наконечник и не даёт ему окисляться. После жало протирают натуральным сукном. Делают это аккуратно, чтобы не обжечься. Припой стараются втереть в медь.

Натирание оловом — это практически бездымный метод. Очищенное жало разогревают и макают в канифоль. После тёплую поверхность натирают оловом. Процедуру повторяют несколько раз, защитный слой натирают сукном.

Начальная обработка основания с напылением

Жало с напылением из керамики или никеля лудить не нужно, — так советуют производители, однако это не более чем рекламный ход. Такие покрытия тоже склонны к окислению, но процесс проходит медленнее. Залудить жало паяльника паяльной станции современного типа проверенным методом не получится — это уничтожит покрытие.

Чистку таких наконечников выполняют небольшим кусочком хлопчатобумажной ткани. Для этого в канифоль добавляют припой и окунают в смесь разогретое жало, которое предварительно натирают ветошью. Расплавленный припой обволакивает наконечник и формирует защитный слой.

Лужение в процессе пайки

Подготовку к работе проводят в спокойной обстановке. Через некоторое время адгезия жала снижается, поскольку медь начинает обгорать. Обычно это начинается через 5−10 минут. Есть несколько способов, как правильно залудить паяльник во время работы.

Деревянный брусок

Доска из хвойных пород всегда должна находиться под рукой у мастера. Такая древесина содержит природную канифоль. На брусок наливают флюс и укладывают немного припоя. Как только жало теряет адгезию, его натирают о дерево. Таким образом, можно не только очистить, но и облудить паяльник.

Металлическая губка

Способ отличается высокой скоростью. Заводские паяльные станции имеют контейнер с губкой из металла. В быту пользуются обычной металлической мочалкой.

Опытные мастера смазывают нижнюю часть губки флюсом. Неглубокое погружение жала позволит провести его простую очистку. А вот если макнуть основание в припой, а потом глубоко погрузить в губку, достав до слоя флюса, то очистка будет совмещена с лужением.

Инструменту сложно нанести повреждения даже при сильном нажатии. Способ годится для любого типа устройств.

Проверенный способ и профилактика

Предыдущие методы были придуманы относительно недавно. Наши предки проводили лужение несколько иначе, используя напильник с мелкой насечкой. Понадобится верстак для выполнения работы, который иногда заменяют доской, а также канифоль и тугоплавкий припой.

Порядок действий:

1. Зачищают одну грань основания.
2. Глубоко погружают инструмент в канифоль и натирают о дерево чистой стороной.
3. Контакт с деревом проводят на месте, где предварительно уложен припой. Процедуру повторяют несколько раз.
4. Занимаются второй гранью.
5. Залуживают остальную поверхность прута.

Процедура займет не меньше 10 минут. Это время окупается тем, что с инструментом можно будет работать дольше, не проводя дополнительной очистки.

Профилактические меры от окисления:

1. Регулятор температуры в паяльной станции следует выставлять на минимально возможное значение.
2. Максимальную мощность выставляют только в случае крайней необходимости.
3. Опытные мастера оснащают подставку для паяльника выключателем с ограничителем напряжения: нагрев сохраняется, когда инструмент не используется, при этом покрытие не окисляется.
4. После каждой пайки восстанавливают покрытие.

Сознательные мастера всегда держат инструмент наготове. Облудить жало паяльника желательно после работы и дополнительно перед ней, после длительного хранения. Профилактические меры во время пайки помогут избавиться от слабой адгезии припоя к наконечнику из любого материала.

Помощь новичкам в пайке — шарики припоя/не разжижаются и паяльные жала чернеют

спросил 3 года 3 месяца назад

Изменено 2 года, 6 месяцев назад

Просмотрено 3к раз

\$\начало группы\$

Очень расстроен!! Недавно увлекся электроникой и посмотрел много видео о пайке и правильной технике. Я начинал с утюга из этого комплекта:

Это не переменная температура, просто подключите и используйте. Так что я подождал, пока он нагреется, залужил наконечник своим припоем и использовал, как я видел во всех видео, которые я смотрел, очищая его влажной губкой после каждых нескольких припоев. Я подумал, что, может быть, я оставил утюг включенным слишком долго, так как жало почернело, и припой не разжижался при контакте с жалом утюга. Поэтому я счищаю его на мокрой губке кучу, и он начинает выглядеть лучше, но я все еще не могу его залудить. Поэтому я следую инструкциям в этом видео:

Я покупаю этот флюс: https://www.amazon.ca/gp/product/B01EYJJEEK/ref=ppx_yo_dt_b_asin_title_o01_s00?ie=UTF8&psc=1

Нагрейте мой утюг и погрузите его во флюс, но припой по-прежнему не прилипает к наконечнику, он просто как бы слипается, если я поднесу его к краю покрытой части утюга (краю, противоположному краю). кончик). Я думаю, может быть, он сгорел или что-то в этом роде, потому что я оставил его включенным слишком долго, также он был частью комплекта за 20 долларов, так что, возможно, это был просто кусок дерьма.

Итак, я покупаю этого парня здесь:

Переменный нагрев, я проверяю руководство, в котором говорится, что нужно нагревать чуть дальше 4-й надрез примерно до 700 градусов для бессвинцового припоя. Я нагреваю его прямо там, где он говорит, и жду, он консервирует, и все в порядке и денди. Я начал использовать его, на этот раз очищая между каждой пайкой, потому что я стараюсь быть очень хорошим, чтобы не испортить его, но после 28 пайки он перестает работать

Я не могу залудить его, даже когда пытался после погружения его в поток. Припой вообще не разжижается.

Станция пришла с двумя наконечниками, левый тот, которым я пользовался, который уже не работает, справа то, что было раньше: https://i.imgur.com/0o1Z2Vz.png

Это наконечник первого утюга, который я использовал, который перестал работать:

View post on imgur.com

https://i.imgur.com/tGIWY87.png

• пайка
• паяльная станция

\$\конечная группа\$

5

\$\начало группы\$

Купленный вами паяльник явно низкого качества. Я бы порекомендовал высококачественную паяльную станцию ​​с той же ценой, что и ваша предыдущая, — это 937D+, также используйте припой с флюсом.

\$\конечная группа\$

4

\$\начало группы\$

Дешевые утюги плохо работают с бессвинцовыми утюгами. Это слишком дорого даже для паяльной станции с регулируемой температурой за 1 тысячу долларов, если вы используете наконечник неправильного размера. Мало того, что ваши утюги недостаточно нагреваются, они не поддерживают температуру, и вы используете слишком маленькие насадки. Без свинца такие вещи не сойдут с рук. У меня есть станция за 1200 долларов, и я до сих пор использую наконечник долота не меньше 2,4 мм (конические наконечники — отстой, потому что они не обеспечивают достаточного контакта) для сквозного отверстия без свинца. Он в два раза больше сустава? Да, но я все еще могу сжать его, и он поддерживает температуру.

Также бессвинцовый припой очень быстро растворяет железо в жалах дешевого паяльника. Я видел, как новый был съеден примерно за 3 месяца работы по несколько часов в неделю. У него 4 мм или 5 мм просто исчезают. Это был БОЛЬШОЙ кончик долота шириной 6 мм.

\$\конечная группа\$

5

\$\начало группы\$

Я, вероятно, противоречу тому, что вы читали, но я думаю, что оба купленных вами паяльника надлежащего качества для вашего использования. Вместо этого я думаю, что у вас могут быть две проблемы: температура утюга слишком высока и припой на ваш выбор.

Я нахожусь в Канаде, и у нас нет ограничений RoHS, которые есть в Европе. Это хорошо — большинство наших клиентов являются промышленными предприятиями, и они предпочитают, чтобы мы использовали припой на основе свинца, если это вообще возможно.

Вернемся к первому купленному вами утюгу. Возьмите латунную подушечку «brillo» и осторожно очистите наконечник, пока он горячий. У Amazon есть много, но самый дешевый, по-видимому, это: Stanz (TM) Очиститель жала паяльника с губкой из латунной проволоки, без воды. Убедитесь, что проволочная прокладка изготовлена ​​из латуни, а не из стали. Есть гораздо менее дорогая версия, но в описании написано «сталь».

Теперь попробуйте залудить наконечник припоем на основе свинца. Мой любимый припой — Kester 63/37 с канифольным флюсом типа 44. Можно купить небольшую пачку за небольшие деньги, просто чтобы попробовать.

Вы также можете инвестировать в приличный флюс. Я использую Amtech NC-559, который также доступен на Amazon. Я купил это у нескольких продавцов, но лучшее соотношение цены и качества, по-видимому, это: Souked 100 г AMTECH NC-559-ASM Без чистого свинца Чистый флюс для припоя Банка паяльной пасты $18,99

Эта банка с флюсом прослужит вам долгие годы. !

Возьмите медную проволоку и потренируйтесь в пайке проводов. Старый Ethernet-кабель CAT-5 хорош и большую часть времени доступен бесплатно. Снять изоляцию с проводников, скрутить пары проводов в косичку, припаять.

Потребуется время и терпение, чтобы научиться этому. Перейдите к пайке компонентов на печатных платах после того, как вы освоите пайку проводов вместе.

\$\конечная группа\$

2

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Как лужить паяльное жало

Правильное использование паяльного жала и уход за ним увеличат производительность пайки и снизят количество отказов припоя. Правильный уход за жалом увеличивает срок его службы и качество пайки. Вот несколько советов по уходу за паяльным жалом.

Лужение наконечника

Лужение наконечника означает покрытие наконечника слоем припоя. Большинство современных паяльных жал состоят из медного сердечника (медь отлично проводит тепло), заключенного в никелированное железо для отталкивания припоя. Однако железо имеет свойство быстро окисляться. Лужение жала продлевает срок службы жала, предотвращая окисление и коррозию, но оно также приводит к тому, что проволока припоя плавится и легче течет по соединяемым деталям, что делает процесс пайки в целом более плавным. Вы должны залужить свои наконечники при первой покупке перед использованием, когда утюг простаивает в держателе во время использования и когда вы закончите пайку, прежде чем упаковать наконечники для хранения.

Сначала нужно нагреть утюг до рабочей температуры и аккуратно протереть жало влажной губкой для пайки. Если наконечник очень грязный, вы можете окунуть его в чистящую пасту для наконечников, а затем протереть влажной паяльной губкой. После очистки наконечника дайте ему вернуться к рабочей температуре. Нанесите небольшую каплю припоя на медную часть наконечника. Удалите излишки припоя влажной губкой. Небольшое количество должно оставаться на кончике, придавая ему блестящий вид. Наконечник залужен и готов к использованию.

Чем ниже содержание олова в припое, тем труднее уберечь наконечник от потери защитного покрытия припоя. Это называется обезвоживанием. Чтобы предотвратить высыхание, держите под рукой рулон припоя большого диаметра 63/37 для повторного лужения наконечника.

Очистка наконечника

Припой плохо работает на грязных, окисленных или жирных поверхностях. Когда ваш наконечник загрязнится, вам нужно будет очистить его и повторно залудить перед тем, как начать пайку. Окисленный наконечник будет иметь черный или коричневый налет, и его необходимо очистить, протерев его влажной губкой для пайки или с помощью очистителя наконечника.

Если вы используете губку для пайки, убедитесь, что она чистая и смочена дистиллированной водой. Грязная губка собирает загрязнения, которые вступают в реакцию при высоких температурах, повреждая наконечник. Никогда не используйте абразивные материалы, такие как наждачная бумага, наждачная бумага, скотч-брайт или сухая губка, для очистки наконечника. Не погружайте наконечник во флюс для его очистки, так как флюс вызывает коррозию и может привести к образованию отверстий и точечной коррозии в наконечнике. Время от времени протирайте наконечник о губку во время работы. Избегайте чрезмерного протирания, так как это может привести к выходу наконечника из строя.

Прочие наконечники

Не проталкивайте припой в наконечник, чтобы он расплавился. Это уничтожит ваш наконечник. Всегда используйте высококачественный припой, например, для своих проектов, потому что в нем меньше примесей, которые могут повредить ваши наконечники.
