Зависимость сечения провода от силы тока

Токовые нагрузки на провода, кабели и шнуры, покрытые резиновой или ПХВ изоляцией приведены исходя из расчета максимально допустимого нагрева жилы до 65 °C. Температура окружающего воздуха принята равной 25 °C, температура земли 15 °C. При определении количества проводов или жил многожильного провода, которые прокладываются в одной трубе, не принимаются в расчет нулевые и заземляющие провода. Токовые нагрузки, указанные в нижеприведенной таблице
подробнее..

Токовые нагрузки на провода, кабели и шнуры, покрытые резиновой или ПХВ изоляцией приведены исходя из расчета максимально допустимого нагрева жилы до 65°C. Температура окружающего воздуха принята равной 25°C, температура земли 15°C. При определении количества проводов или жил многожильного провода, которые прокладываются в одной трубе, не принимаются в расчет нулевые и заземляющие провода. Токовые нагрузки, указанные в нижеприведенной таблице 2, действительны при любом количестве труб и месте их прокладки (на открытом воздухе, внутри помещения, в перекрытиях здания).

Таблица 1. Токовая нагрузка на провода и шнуры с резиновой или ПХВ изоляцией, проложенные открыто.

Сечение жилы, мм2	Диаметр жилы, мм	Ток, А
		С медными жилами	С алюминиевыми жилами
0.5	0.80	11	—
0.75	0.98	15	—
1.0	1.1	17	—
1.2	1.2	20	18
1.5	1.4	23	—
2	1.6	26	21
2.5	1.8	30	24
3	2.0	34	27
4	2. 3	41	32
5	2.5	46	36
6	2.8	50	39
8	3.2	62	46
10	3.6	80	60
16	4.5	100	75
25	5.6	140	105
35	6.7	170	130
50	8.0	215	165
70	9.4	270	210
95	11.0	330	255
120	12.4	385	295
150	13.8	440	340
185	15. 3	510	390
240	17.5	605	465
300	19.5	695	535
400	22.6	830	645

Таблица 2. Токовая нагрузка на провода и шнуры с резиновой или ПХВ изоляцией, проложенные в трубе.

А — два одножильных; Б — три одножильных; В — четыре одножильных;
Г — один двухжильный; Д — один трехжильный.

Сечение жилы, мм2	Диаметр жилы, мм	Ток, А
		С медными жилами					С алюминиевыми жилами
		А	Б	В	Г	Д	А	Б	В	Г	Д
0. 5	0.80	—	—	—	—	—	—	—	—	—	—
0.75	0.98	—	—	—	—	—	—	—	—	—	—
1.0	1.1	16	15	14	15	14	—	—	—	—	—
1.2	1.2	18	16	15	16	14.5	—	—	—	—	—
1.5	1.4	19	17	16	18	15	—	—	—	—	—
2	1. 6	24	22	20	23	19	19	18	15	17	14
2.5	1.8	27	25	25	25	21	20	19	19	19	16
3	2.0	32	28	26	28	24	24	22	21	22	18
4	2.3	38	35	30	32	27	28	28	23	25	21
5	2.5	42	39	34	37	31	32	30	27	28	24
6	2. 8	46	42	40	40	34	36	32	30	31	26
8	3.2	54	51	46	48	43	43	40	37	38	32
10	3.6	70	60	50	55	50	50	47	39	42	38
16	4.5	85	80	75	80	80	60	60	55	60	55
25	5.6	115	100	90	100	100	85	80	70	75	65
35	6. 7	135	125	115	125	135	100	95	85	95	75
50	8.0	185	170	150	160	175	140	130	120	125	105
70	9.4	225	210	185	195	215	175	165	140	150	135
95	11.0	275	255	225	245	250	215	200	175	190	165
120	12.4	315	290	260	295	—	245	220	200	230	190
150	13. 8	360	330	—	—	—	275	255	—	—	—
185	15.3	—	—	—	—	—	—	—	—	—	—
240	17.5	—	—	—	—	—	—	—	—	—	—
300	19.5	—	—	—	—	—	—	—	—	—	—
400	22.6	—	—	—	—	—	—	—	—	—	—

     Ваша корзина пуста

Пожалуйста, подождите

Логин

Пароль

Запомнить меня

• Забыли пароль?
• Забыли логин?

Аспекты построе-
ния современных АСКУЭ

Стремительное развитие цифровых коммуникаций создало предпосылки для пересмотра ранее использовавшихся принципов построения автоматизированных систем коммерческого учета электроэнергии (АСКУЭ). Появление новых измерительных приборов, содержащих сразу несколько цифровых интерфейсов для приема-передачи данных
подробнее..

Реактивная мощность и ее компенсация

Из школьного курса физики каждый слышал о реактивной мощности. Тем не менее, мало кто себе представляет реальные физические процессы, заложенные в основу этого понятия. Давайте вместе попробуем разобраться и дать исчерпывающие ответы на ключевые вопросы по данной теме. Для функционирования любого электротехнического устройства необходима энергия генератора, которая будет в итоге преобразована им в полезную работу
подробнее..

Применение трансформаторов тока

Трансформаторы тока (ТТ) получили широкое распространение для решения таких задач, как согласование контролируемой величины силы тока с номинальной для входных цепей измерительных устройств. При этом, одновременно решается задача обеспечения безопасного обслуживания электроустановок за счет электрической развязки с первичным высоким напряжением. Схожие функции ТТ может выполнять и при
подробнее..

Автоматические выключатели, УЗО и дифавтоматы

Каждому электрику хорошо знакомы автоматические устройства, без которых не возможна технически грамотно выполненная проводка. Рассмотрим назначение и основные параметры каждого из этих автоматов.

Автоматический выключатель является одним из наиболее распространенных типов коммутационных электротехнических изделий. Основное его назначение заключается в многоразовой
подробнее..

Какую лампу выбрать?

Рынок современных источников света предлагает покупателям большой выбор различных моделей ламп. Источники света, наиболее распространенные среди бытовых потребителей, можно отнести к трем категориям: хорошо известные лампы накаливания, компактные люминесцентные и светодиодные лампы. Каждый из этих типов ламп имеет как свои преимущества, так и недостатки. Рассмотрим каждый тип ламп в отдельности, а после этого сравним их между
подробнее. .

зависимость сечения проводов от предполагаемой нагрузи

Определиться с правильным выбором электропровода для дома труднее всего обычному пользователю. Слишком много разных параметров принимается в расчёт, и среди них нет ничего лишнего. Однако проводка и подключение электропитания – это стандартизированные работы, поэтому существуют таблицы выбора кабелей и проводов для тех или иных условий.

Основания для выбора: кабель или провод?

Профессиональному электрику ничего объяснять не надо, всё описанное ниже, предназначено для рядовых владельцев, которым предстоит капитальный ремонт дома. Замена проводки, это важнейшая часть капремонта. Без этой процедуры, вся проведённая работа может быть уничтожена пожаром, в результате короткого замыкания старой проводки.  Ведь у всего есть свой срок годности, даже у проводов и кабелей.

Чем отличаются кабели от проводов

По внешнему виду, кабели и провода могут быть очень похожи, например провод ПВС 3х25

И кабель ВВГ-П 3 х 25

Учтите, что многожильные кабели и провода обладают более высокими характеристиками, но провод запрещён к закрытому монтажу и открытой прокладке на улице. Однако он дешевле, ведь цена кабеля при сравнении по мощности и напряжению, выше чем у провода, приблизительно на 20-40%, и  поэтому может появиться желание сэкономить.

ВАЖНО: никогда не экономьте на электропроводке! Это основа безопасной эксплуатации домашней энергосистемы.

Отсюда главное правило: для прокладки на улице, в грунте, в трубе или с замуровыванием в стену, используют электрокабель, т.к. его защитная изоляция предназначена для продолжительной работы в экстремальных условиях эксплуатации.

Медь или алюминий

Выбор между медной и алюминиевой проводкой может быть только вне дома. Внутри помещений, согласно пункту 15.3 из СП 31-110-2003 «Электроустановки жилых и общественных зданий. Правила проектирования и монтажа», внутренняя электропроводка выполняется только проводами и кабелями с медными жилами.

Для подведения электропитания к дому, есть возможность выбора, но слишком разные условия для сравнения. Преимущество алюминиевого кабеля перед медным только в стоимости. По эксплуатационным и техническим характеристикам медь находится вне конкуренции.

Медный кабель обладает меньшим сопротивлением, поэтому при одинаковой толщине жилы, он допускает нагрузку больше чем алюминиевый провод приблизительно на 35-40%.

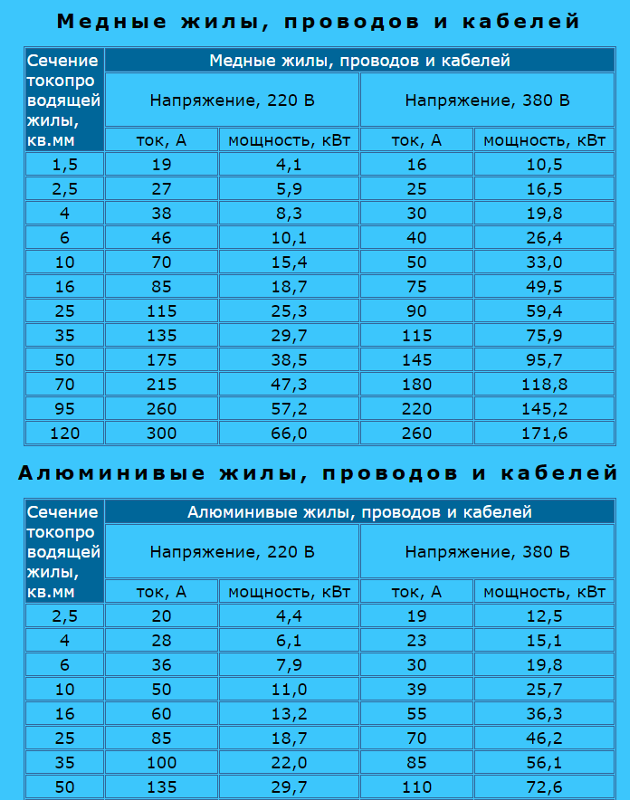

В практическом отношении выбор сечения по мощности нагрузки видно в таблице:



ВАЖНО: длина трассы влияет на методику выбора. От того, сколько метров кабеля будет в уличной линии, зависит, какой необходим диаметр жилы чтобы обеспечить минимальное падение напряжения в домашней сети.



Длина провода и расчёт сечения кабеля

Такие задачи решаются только с привязкой к конкретному объекту. Ведь именно тогда известна неизменяемая величина – расстояние от подстанции. Для дома необходимо обеспечить поступление электроэнергии с напряжением 220 В и силой тока 16-32 А. Вторая величина определяется в зависимости от того, насколько много в квартире электроприборов и частота/регулярность их включения. Например, в доме есть:

·        Сварочный аппарат, мощностью 5 кВт;

·        Холодильник мощностью 0,3 кВт;

·        Стиральная машинка – 1 кВт;

·        Утюг – 1 кВт;

·        Электрогриль – 1 кВт;

·        Насос – 1 кВт;

·        Телевизор и светодиодные осветительные приборы – 0,7 кВт (в сумме).

Общая мощность всех электроприборов 10 кВт. Однако ежедневно работают только телевизор, освещение, холодильник – 1 кВт, стиральная машина и утюг – один раз в 2-3 дня, электрогриль и насос – один два раза в неделю, а сварочный аппарат включается несколько раз в год. Поэтому при разумном управлении, оптимальный расчёт силы тока для дома опирается на то, какие приборы с какой регулярностью будут включаться в сеть. Вместе они никогда работать не будут!



При такой комплектации, было бы достаточно сделать разводку дома от счётчика до коробок, проводом ПВС 3 х 6. Для розеток, к которым подключат насос и электрогриль надо проложить в гофру кабель ВВГнг 3 х 2,5. Сварочный аппарат потребует более мощного специального кабеля КГТп. У него многопроволочные жилы и благодаря гибкости можно подключать питание мобильных приборов (которые допускают перемещение по дому).



Но максимальная длина одной линии внутри дома, не превысит 15-20 метров, даже если насос для водопровода находится на улице. На таких расстояниях сопротивление проводника не учитывается, ибо оно ничтожно.

А вот здесь как раз и следует уточнить о влиянии длины уличного провода на расчёт сечения кабеля для уменьшения сопротивления. Дело в том, что даже самый лучший силовой кабель обладает сопротивлением. Но его влияние становится заметным только при монтаже длинный линий, используемых с нагрузками близкими к максимальной.

Например, от уличного трансформатора до дома в траншее проложен кабель КВВГНГ. Расстояние 500 м, качественная изоляция обеспечивает надёжную эксплуатацию в течении 15 лет. Но на таком расстоянии, уже заметно сказывается сопротивление. При входящем напряжении 220 в, до потребителя дойдёт гораздо меньше! И определяется это по ГОСТ 22483-2012, где прописаны допустимые параметры сопротивления медных и алюминиевых жил.

Но здесь следует учитывать, что производитель может использовать не чистую медь, а её сплав. Это удешевляет продукцию, но снижает технические характеристики.

Точно определить какое  напряжение будет на выходе, можно через онлайн калькулятор. Ибо для подсчёта используется несколько формул, последовательно определяющих сначала сопротивление проводника, затем полученная информация используется для вычисления потерь напряжения в зависимости не только от марки кабеля, но и от формы жил: квадратной, круглой, фасонной.

Маркировка и обозначение кабельной продукции

Для каждого типа кабельной продукции, производители используют свои стандарты маркировки. Они единые, отраслевые, но расшифровка символов силового кабеля, отличается, в зависимости от области его применения.

Тем более если он специальный, и предназначен для монтажа в условиях повышенной влажности или температуры.

Общий список символов и букв используемых при маркировке силовых кабелей лучше представить в таблице:



Отдельная методика маркировки применяется для кабелей с резиновой изоляцией. Она считается идеальной для подключения мобильных электроприборов, и при частой смене места расположения оборудования.



Общая база всех типов кабелей и проводов которые можно купить для бытовых и коммерческих нужд, находится в онлайн каталоге.

404: Страница не найдена

Сеть

Страница, которую вы пытались открыть по этому адресу, похоже, не существует. Обычно это результат плохой или устаревшей ссылки. Мы приносим свои извинения за доставленные неудобства.

Что я могу сделать сейчас?

Если вы впервые посещаете TechTarget, добро пожаловать! Извините за обстоятельства, при которых мы встречаемся. Вот куда вы можете пойти отсюда:

Поиск

• Узнайте последние новости.
• Наша домашняя страница содержит самую свежую информацию о работе в сети.
• Наша страница «О нас» содержит дополнительную информацию о сайте, на котором вы находитесь, Networking.
• Если вам нужно, свяжитесь с нами, мы будем рады услышать от вас.

Просмотр по категории

Унифицированные коммуникации

• 5 тенденций видеоконференцсвязи, на которые стоит обратить внимание в 2023 году

  Сейчас мы живем в мире видео, и компании сосредоточены на улучшении работы своих сотрудников. Посмотрите видео…

• Учебное пособие по совместной работе Cisco для экзамена 350-801 CLCOR

  Узнайте об основах продуктов Cisco для совместной работы и о том, как развернуть инструменты для совместной работы, из этой выдержки из «CCNP и CCIE …

  ».
• Сотрудничество Cisco 350-801 Вопросы практического теста CLCOR

  Этот практический тест 350-801 CLCOR для сертификации CCNP и CCIE проверяет читателей на технологии совместной работы Cisco, от …

Мобильные вычисления

• Поиск лучших тарифных планов мобильных телефонов для малого бизнеса

  Мобильный бизнес-план распространен на предприятиях, но для малого и среднего бизнеса картина не столь ясна. Если малый и средний бизнес решит приобрести телефон…

• 5 функций и платформ MDM для малого бизнеса

  Когда предприятия малого и среднего бизнеса развертывают мобильные устройства, им необходимо найти жизнеспособное MDM, которое может удовлетворить их потребности. Прочитайте о 5 ключевых функциях, на которые стоит обратить внимание…

• Как малому бизнесу выбрать подходящие мобильные устройства

  Малому и среднему бизнесу, испытывающему нехватку денежных средств, развертывание мобильных устройств может показаться излишним. Тем не менее, мобильные устройства являются ценным инструментом для повышения …

Дата-центр

• Квантовые центры обработки данных могут быть способом будущего

  Квантовые вычисления имеют большой потенциал для приложений с высокими вычислительными возможностями. Но технология все еще находится на ранней стадии, так что она может…

• Изучите различные варианты использования озера данных и хранилища данных

  Озера данных и хранилища данных хранят большие данные. При выборе озера или склада учитывайте такие факторы, как стоимость и то, что …

• Классические и квантовые вычисления: в чем разница?

  Классические и квантовые компьютеры имеют много различий в своих вычислительных возможностях и рабочих характеристиках. Знай их…

ИТ-канал

• Перспективы кибербезопасности 2023: консультанты называют 6 тенденций Руководители

  ИТ-служб прогнозируют, что больше внимания будет уделяться обучению и защите пользователей, безопасности цепочки поставок и машинному обучению. И…

• Украинские разработчики программного обеспечения справляются с отключением электроэнергии

  Поставщики ИТ-услуг используют сочетание дизельных генераторов, портативных электростанций, Starlink и творческого планирования работы, чтобы добиться …

• 8 тенденций индустрии ИТ-услуг, за которыми стоит следить в 2023 году

  Экономическая неопределенность усложняет бизнес-перспективы MSP фирм, оказывающих профессиональные услуги. Окружающая среда может усилить облако…

Калькулятор размера провода — Как рассчитать сечение провода

Сечение провода кабеля следует выбирать в соответствии с потребляемым током подключенных нагрузок. Эта статья расскажет вам, как рассчитать размер и сечение провода. Онлайн-калькулятор размера провода поможет вам определить размеры после ввода данных.

• Общие сведения о сечении жил кабеля
• Назначение сечения
  • Взаимосвязь между температурой и сопротивлением
• Формулы для расчета диаметра провода
  • Пояснения к компонентам
  • Получение необходимых значений
  • Калькулятор размера провода
сечения провода – прочие факторы
• Расчет сечения провода для нескольких потребителей

Общие сведения о сечении провода кабеля

Электрическое напряжение – это разделение электрических зарядов и протекание тока за счет направленного движения электронов между двумя точками. Это движение электронов всегда вызывает тепло . Чем больше электронов приводится в движение, тем сильнее становится ток и тем больше выделяется тепла. Правильное сечение кабеля важно для безопасной эксплуатации электроприборов и машин. Размер электрического провода имеет решающее значение в этом отношении.

Линия для раструба имеет меньшее поперечное сечение, чем соединительная линия токарного станка. Однако управление ТЭЦ сильнее, чем у токарного станка. Если бы мы управляли ТЭЦ через линию токарного станка или колокола, произошло бы возгорание кабеля из-за чрезмерного нагрева.

Поперечное сечение относится к площади каждого провода кабеля, и его размер зависит от нескольких факторов. С одной стороны, есть электрические данные подключенной машины , а с другой — конструктивные условия, такие как длина кабеля и тип установки . Мы хотим объяснить, как эти факторы влияют на сечение и как рассчитать сечение провода. Кроме того, мы предоставляем калькулятор размера проволоки .

Функция поперечного сечения

Каждая линия имеет сопротивление, даже если оно очень мало. Каждое сопротивление означает выделение тепла и это тепло превращается в электрическую энергию. Проще говоря, мы могли бы назвать это потерянное тепло «потерями», потому что оно не используется по прямому назначению. Этот эффект легко наблюдать на старых лампочках: уже через несколько секунд после включения стекло становится слишком горячим, чтобы до него можно было дотронуться.

Провод должен пропускать ток с наименьшим возможным сопротивлением. В общем случае применяется следующее: По мере увеличения поперечного сечения кабеля сопротивление уменьшается. Особенно это актуально при очень сильной жаре. С увеличением поперечного сечения этому теплу противодействуется. Это снижает риск перегрева и предотвращает возгорание.

Зависимость между температурой и сопротивлением

Из-за химических процессов в материале электрическое сопротивление кабеля увеличивается с температурой. Вот почему мы измеряем сопротивление, близкое к 0, с помощью холодной лампочки. При включении генерируется очень сильный ток, который выравнивается за счет нагрева за доли секунды. Именно поэтому лампы накаливания обычно горят с большим треском при включении, а не во время работы.

Проволока меньшего диаметра быстрее нагревается при том же токе. Нагрев увеличивает сопротивление проволоки, что, в свою очередь, приводит к ее еще более быстрому нагреву. Этот круг предотвращает отказ некоторых систем в течение некоторого времени после включения, потому что нагрев линии увеличивает сопротивление.

Формулы расчета диаметра провода

DC Расчет сечения линии:

$$ A = \frac{2 \cdot l \cdot I}{\gamma \cdot U_a} $$

Однофазный переменный ток расчет провода:

$$ A = \frac{2 \cdot l \cdot I \cdot \cos \varphi}{\gamma \cdot U_a} $$

Трехфазный переменный ток (трехфазный ток) формула сечения линии:

$$ A = \frac{\sqrt{3} \cdot l \cdot I \cdot \cos \varphi}{\gamma \cdot U_a} $$

Формулы сечения кабеля на первый взгляд кажутся довольно сложными. Поэтому в следующих нескольких разделах мы объясним, как получаются эти размеры. Значения просто необходимо ввести в калькулятор размера проволоки .

Объяснение компонентов

$l$ = длина линии в метрах
$I$ = номинальный ток в амперах
$\sqrt{3}$ = коэффициент включения трехфазного тока
$\cos \varphi$ = электрический КПД системы
$\gamma$ = проводимость материала линии в Сименс/метры
$U_a$ = допустимое падение напряжения кабеля в %

Получение требуемых значений

Номинальный ток $\mathbf{I}$ и КПД $\mathbf{\cos \varphi}$ можно найти в руководстве или на заводской табличке машины. В качестве альтернативы ток можно рассчитать, используя известные мощность и напряжение. Для установок DC $\cos \varphi$ не указывается. Это 1,0 и может быть опущено при расчете.

длина линии $\mathbf{l}$ измеряется точно по ходу линии и выражается в метрах. Для постоянного и однофазного переменного тока длина, умноженная на два, рассчитывается, потому что ток через + и – или L и N течет туда и обратно.

Коэффициент связи трехфазного тока $\mathbf{\sqrt{3}}$ является фиксированным значением. Он возникает из-за взаимодействия трех фаз, потому что ток здесь не просто течет туда-сюда. Это значение всегда остается неизменным.

Электропроводность $\mathbf{\gamma}$ зависит от используемого материала и составляет 58 для меди. Серебро имеет самую высокую проводимость на уровне 62, в то время как старые алюминиевые выводы на уровне 37 значительно ниже. Как правило, чем выше проводимость материала, тем ниже его электрическое сопротивление.

Допустимое падение напряжения $\mathbf{U_a}$ обозначает долю входного напряжения, которая может падать выше максимума линии. Это максимальное падение напряжения обычно устанавливается на уровне 3% в Германии, если установка не имеет специальных условий.

Калькулятор размера проволоки

Онлайн-калькулятор поможет вам определить размер проволоки для желаемых параметров.

Калькулятор размер провода

Расчет

Установленное ток

Чередовый ток

Роторный ток

РАБОТАЕТСКОЕ ПЛАТВОВ В

Длина кабеля KMM

CURCE/POWER AW

COSS φ

VOLTAGE DROPPATE %V.

COS COS φ

Voltage. AluminiumCopperSilverGoldTin

Наши онлайн-калькуляторы предоставляются «как есть» без каких-либо гарантий. 92$. В смысле запаса здесь следует использовать следующий размер. Большее сечение имеет только преимущества с электрической точки зрения. Единственными недостатками являются немного более высокая стоимость и большая занимаемая площадь.

Расчет сечения провода – прочие факторы

Допустимая допустимая нагрузка по току также зависит от температуры окружающей среды . Нагрузка на кабель может варьироваться при различных температурах. Высокие температуры имеют первостепенное значение, поскольку они снижают грузоподъемность. Низкие температуры увеличивают мощность.

Режим прокладки кабеля ограничивает ток в зависимости от материалов, окружающих кабель. Существуют типы установки от A1 до E. Они зависят от того, проложен ли кабель по стене, в стене или свободно. Как правило, расчетное сечение проводника будет намного меньше предела, зависящего от типа прокладки.
