3. Электрические характеристики

3. Электрические характеристики

Удельное электрическое сопротивление (р).

Любой электротехнический материал — проводник, полупроводник и даже диэлектрик проводит электрический ток. Для того чтобы определить степень электропроводности того или иного материала надо определить его удельное электрическое сопротивление р (Ом *м) рассчитывается по формуле:

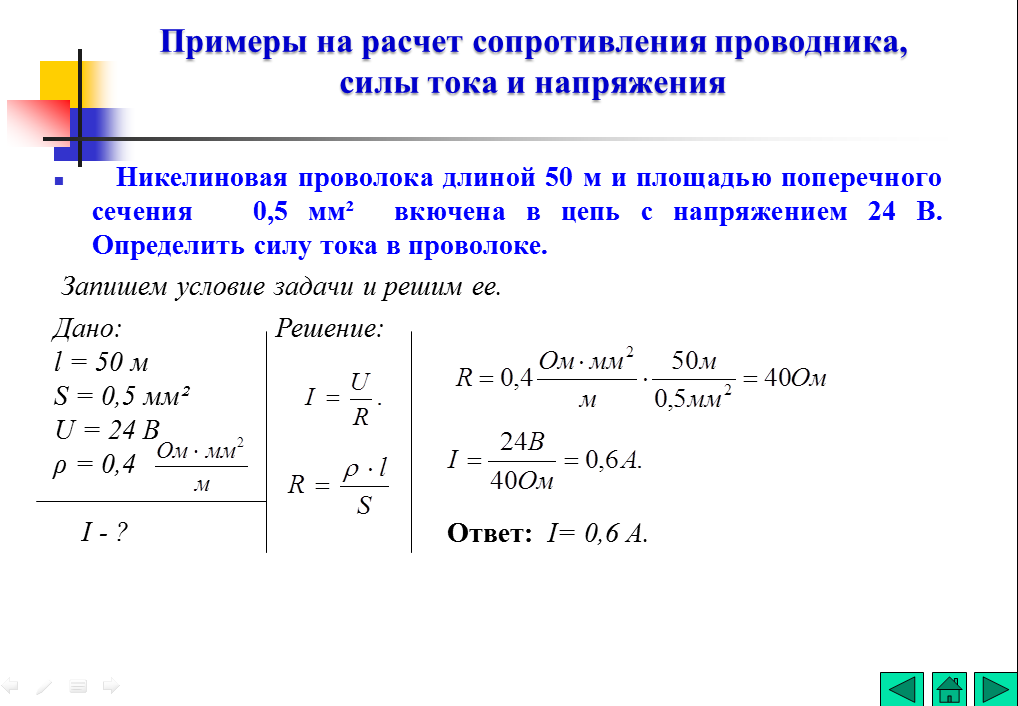

R − общее электрическое сопротивление образца материала Ом.

L − длина пути тока в образце материала м.

S − площадь образца материала, через которую протекают токи проводимости м²

Удельные сопротивления металлических проводников очень малы. Это указывает на большую электрическую проводимость проводниковых материалов.

Большие удельные сопротивления диэлектриков указывает на их весьма малую электрическую проводимость. У диэлектриков надо учитывать два удельных сопротивления: Удельное объёмное сопротивление р_и и удельное поверхностное сопротивление p_s.

?_u  позволяет оценить электрическое сопротивление диэлектрика при прохождении тока через его объём, a p_s  − электрическое сопротивление при протекании тока по его поверхности. Численное значение р_u всегда больше p_s В проводниковых и полупроводниковых материалах измеряют общее р, т.к. в них нельзя рассчитать токи р_и и p_s. Это объясняется повышенной электрической проводимостью данных материалов.

Для газообразных и жидких диэлектриков поверхностное сопротивление не рассчитывается.

Электропроводность диэлектриков зависит не только от агрегатного состояния вещества, но и от содержания примесей, от температуры, влажностных характеристик материала, состояния поверхности  и других характеристик.

 1- проводник;2- полупроводник; 3- диэлектрик

Температурный коэффициент удельного сопротивления ТК_Р

С увеличением температуры объёмное сопротивление уменьшается, т.е. ТКр для диэлектриков имеет отрицательное значение.

ТК_р. − позволяет оценить изменение удельного электрического сопротивления материалов при изменении его t. При линейном изменении удельного сопротивления (в узком интервале t) значение  рассчитывается по формуле:

где p₁ и p₂ удельное электрическое сопротивление материала при начальной . На рисунке видно ТК_Р проводников >0. Это указывает на рост сопротивления с повышением температуры.  У диэлектриков ТК_Р < 0, что указывает на уменьшение сопротивления этих материалов с повышением t.

Электрическая прочность Е_пр.

Под воздействием внешнего электрического поля и других факторов в диэлектрике может образоваться проводящий канал, т.е. могут теряться изоляционные свойства. Потеря диэлектриком изоляционных свойств называется пробоем.

Минимальное напряжение, приложенное к диэлектрику, при котором наступает пробой, называется пробивным напряжением U_пр.

Напряжение пробоя зависит от толщины диэлектрика и не является однозначной характеристикой его прочности. Электрической прочностью (Е_пр) диэлектриков считается минимальная напряжённость однородного электрического поля (однородным называется электрическое поле, напряжённость во всех точках которого одинакова),  при которой происходит пробой — разрушение диэлектрика с образованием в нём сквозного канала с очень большой проводимостью. Рассчитывается по формуле:

U_np-пробивное напряжение, при котором наступает пробой диэлектрика (В).

h − толщина диэлектрика в месте пробоя (м).

Т.к. диэлектики пробиваются при очень больших напряжениях (1000В) значения электрической прочности выражают в MB на м толщины.

Электрическая прочность диэлектриков зависит от агрегатного состояния и структуры материала, наличия примесей, однородности поля, расстояния между электродами (толщины диэлектрика), площади электродов и других факторов.

Е_пр уменьшается с увеличением толщины диэлектрика и с повышением температуры. Это связано с увеличением тока проводимости и возрастанием количества теплоты, выделяемой в диэлектрике.

При изготовлении электротехнического оборудования электрическая прочность изоляции (Е_пр) должна обеспечить надёжную работу оборудования в течение срока службы (20-40 лет). Это означает, что напряжение пробоя изоляции U_пр должно быть больше как максимального рабочего напряжения, так и возможных перенапряжений, которые могут возникать в электрических установках и системах. Эти перенапряжения могут превышать рабочие напряжения в 2-3 раза и более.

Виды пробоя.

В зависимости от механизма развития проводящего канала различают следующие виды пробоя: электрический, тепловой и электрохимический.

Электрический пробой возникает в сильных электрических полях и обусловлен электронными процессами – ударной и фотонной ионизацией. Этот вид пробоя преобладает в газообразных диэлектриках.

В жидких и твёрдых диэлектриках электрический пробой имеет место при  больших   значениях напряжённости электрического поля  и при наличии в этих материалах газовых включений.

Тепловой пробой возникает при уменьшении электрического сопротивления диэлектрика за счёт нагрева. увеличение температуры диэлектрика возможно как за счёт увеличения тока утечки через диэлектрик, так и в результате нагрева токоведущих проводников при перегрузках и недостаточном охлаждении. Этот процесс может носить лавинообразный характер – вплоть до термического разрушения диэлектрика. Такой механизм пробоя характерен для жидких и твёрдых материалов.

Электрохимическим пробоем называется механизм образования проводящего канала в диэлектрике в результате одновременного воздействия как электрических, так и химических процессов. Он может развиваться в жидких и твёрдых диэлектриках, а также на поверхности твёрдых материалов.

Видео о электрическом пробое
