Светлый угол — светодиоды • Помогите с подключением

Re: Помогите с подключением

Liminpv » 09 апр 2013, 12:20

tag писал(а):Угу. Схема должна быть совсем-совсем не такая. Красные пока отключи. Резисторы в белых выкинь, поставь белые СД но одному, все впараллель, все 20, или сколько их там. На двоих там напряжения все равно не хватит.
Запитай от одной ЛМки как источника тока, чтоб тока на всех хватило. Резистор типа 1,25/(20 штук х 18мА=0,36)=трисполовиной ома на всех. Разберешься с белыми — поймешь про красные.
И эта… Не надо ЛоуДроп. Там больше одного белого светика к 6 вольтам не подключишь. И разницу все равно где-то ронять.

Ну и пусть она роняется на обычной 317 микросхеме. Зачем платить больше, если нет разницы?


Не, виноват. Надо ЛоуДроп. Не пролазит там 317. Про падение на самой микросхеме забыл


Щас номинал резистора в каждой красной цепочке посчитаю.
Сколько там падает на каждом красном? 1,8в? 1,8х2=3,6 вольт падает на диодах.
Сколько там может быть максимально, когда мопедка тарахтит? 7 вольт? 7-3,6=3,4. R=U/I=3,4/0,2=17_ом в каждую красную двойку.

Если я не ошибаюсь то делить надо на 0.02 а не на 0.2 => выходит 165 Ом.

---

За это сообщение автора Liminpv поблагодарил:

Proizvoditel (10 апр 2013, 09:28)

Liminpv

Фонарик



Сообщений: 13

Зарегистрирован: 08 апр 2013, 01:28

Благодарил (а): 0 раз.

Поблагодарили: 1 раз.

Вернуться наверх

Re: Помогите с подключением

tag » 09 апр 2013, 15:18

Виноват. Конечно, делить на двадцать миллиампер, а не на двести.

tag

Искра знания



Сообщений: 869

Зарегистрирован: 03 дек 2011, 17:09

Откуда: Пенза

Благодарил (а): 22 раз.

Поблагодарили: 76 раз.

Вернуться наверх

Re: Помогите с подключением

piligrim » 09 апр 2013, 19:48

Вся болванка была диаметром чуть меньше отражателя, только что б в фару входила. перед был проточен до диаметра фланца лампы, а потом и почти до диаметра колбы лампы. А уже затем, на передней части была выфрезерована горизонтальная площадка для диодов, а на задней, находящейся за отражателем, части, были выполнены вертикальные рёбра. Т.е. получился такой гриб.

Нарисовать, быть может? Чертёжник я никакой…

piligrim

Прожектор



Сообщений: 134

Зарегистрирован: 18 дек 2011, 21:37

Благодарил (а): 29 раз.

Поблагодарили: 6 раз.

Вернуться наверх

Re: Помогите с подключением

Liminpv » 09 апр 2013, 23:07

piligrim писал(а):Вся болванка была диаметром чуть меньше отражателя, только что б в фару входила. перед был проточен до диаметра фланца лампы, а потом и почти до диаметра колбы лампы. А уже затем, на передней части была выфрезерована горизонтальная площадка для диодов, а на задней, находящейся за отражателем, части, были выполнены вертикальные рёбра. Т.е. получился такой гриб. Нарисовать, быть может? Чертёжник я никакой…

Нарисуй схематически пожалуйста

Liminpv

Фонарик



Сообщений: 13

Зарегистрирован: 08 апр 2013, 01:28

Благодарил (а): 0 раз.

Поблагодарили: 1 раз.

Вернуться наверх

Re: Помогите с подключением

piligrim » 10 апр 2013, 10:34

Вот, «изобразил»… По-моему, мы ещё спидометр немного назад заломили, не помню точно.

Вложения

piligrim

Прожектор



Сообщений: 134

Зарегистрирован: 18 дек 2011, 21:37

Благодарил (а): 29 раз.

Поблагодарили: 6 раз.

Вернуться наверх

Re: Помогите с подключением

Liminpv » 10 апр 2013, 17:11

piligrim писал(а):Вот, «изобразил»… По-моему, мы ещё спидометр немного назад заломили, не помню точно.

Спасибо, все доходчиво и понятно)))

Liminpv

Фонарик



Сообщений: 13

Зарегистрирован: 08 апр 2013, 01:28

Благодарил (а): 0 раз.

Поблагодарили: 1 раз.

Вернуться наверх

Re: Помогите с подключением

Liminpv » 10 апр 2013, 20:11

От всего этого у меня теперь голова кругом, и я решил начинать с малого. Я составил схему для соединения четырех красных светодиодов через стабилизатор и сейчас подробно опишу как я высчитал номинал резисторов, а вы уже скажите правильно я это делал или нет))

R1 и R2 я высчитал по формуле: R = Uпит — Uпад / I*0,75 Uпад = 2,1+2,1 Uпит = 7v и получилось R1 и R2 равны 186 Ом. Дальше я посчитал номинал резистора R3 по формуле R = 1,25/Iout и получил 60 Ом. Вот так)))) Кстати я измерил напряжение при заведеном двигателе оно при больших оборотах доходит до 8 v, боюсь светодиодам это не понравится(((( Поэтому без стабилизатора не обойтись

Liminpv

Фонарик



Сообщений: 13

Зарегистрирован: 08 апр 2013, 01:28

Благодарил (а): 0 раз.

Поблагодарили: 1 раз.

Вернуться наверх

Re: Помогите с подключением

ivdor » 10 апр 2013, 20:39

Liminpv писал(а):От всего этого у меня теперь голова кругом, и я решил начинать с малого.

Первые симптомы. Эт нормально

Я составил схему для соединения четырех красных светодиодов через стабилизатор и сейчас подробно опишу как я высчитал номинал резисторов, а вы уже скажите правильно я это делал или нет))

R1 и R2 я высчитал по формуле: R = Uпит — Uпад / I*0,75 Uпад = 2,1+2,1 Uпит = 7v и получилось R1 и R2 равны 186 Ом. Дальше я посчитал номинал резистора R3 по формуле R = 1,25/Iout и получил 60 Ом. Вот так)))) Кстати я измерил напряжение при заведеном двигателе оно при больших оборотах доходит до 8 v, боюсь светодиодам это не понравится(((( Поэтому без стабилизатора не обойтись

Не так.
— Либо делается стабилизатор тока ( по вашей схеме: I=1.25/R3 ). При этом I потечет через обе цепочки, разделившись. Чтобы он тек примерно пополам — R1 и R2 ставятся по 1.Ому (+-). Светодиоды должны быть как можно роднее друг для друга Тогда и ток будет одинаковый.
— Либо делается стабилизатор напряжения. В этом случае не хватает одного резистора R4 и немного другая схема. Тогда напряжение на выходе стабилизатора было бы равно Uпит=1.25*(1+R3/R4). И уже исходя из этого Uпит высчитываеются R1, R2 = Uпит-Uпад/Iпары

ivdor

Scio me nihil scire



Сообщений: 3851

Зарегистрирован: 29 июл 2011, 00:49

Откуда: Псков, СЗФО.

Благодарил (а): 24 раз.

Поблагодарили: 270 раз.

Вернуться наверх

Re: Помогите с подключением

Invisible_Light » 10 апр 2013, 20:46

Liminpv писал(а):От всего этого у меня теперь голова кругом, и я решил начинать с малого. Я составил схему для соединения четырех красных светодиодов через стабилизатор и сейчас подробно опишу как я высчитал номинал резисторов, а вы уже скажите правильно я это делал или нет))

R1 и R2 я высчитал по формуле: R = Uпит — Uпад / I*0,75 Uпад = 2,1+2,1 Uпит = 7v и получилось R1 и R2 равны 186 Ом. Дальше я посчитал номинал резистора R3 по формуле R = 1,25/Iout и получил 60 Ом. Вот так)))) Кстати я измерил напряжение при заведеном двигателе оно при больших оборотах доходит до 8 v, боюсь светодиодам это не понравится(((( Поэтому без стабилизатора не обойтись

Попробуйте проследить цепь прохождения тока (если бы был нормальный ток):
(+) аккумулятора, диод D1 (падение 0,6V), микросхема LM317 (от Vin к Vout падение около 2V), резистор R3 (падение 1,25V), светодиоды Led1 и Led2 (3V+3V=6V), резистор R1 (резистором R3 ток задан 20мА, делим на две цепи диодов, получим по 10мА, падение 1,86V), (-) аккумулятора.
Итого: 0,6+2+1,25+6+1,86=11,71V -> такое напряжение должно быть на аккумуляторе при указанных номиналах элементов, чтобы был заданный ток.
При напряжении 7V — на светодиоды останется около 4V -> будут еле тлеть (если вообще — засветятся).

Invisible_Light

Scio me nihil scire



Сообщений: 6012

Зарегистрирован: 17 июн 2012, 01:53

Откуда: Киров

Благодарил (а): 13 раз.

Поблагодарили: 968 раз.

Вернуться наверх

Re: Помогите с подключением

Liminpv » 10 апр 2013, 20:48

ivdor писал(а):

Liminpv писал(а):От всего этого у меня теперь голова кругом, и я решил начинать с малого.

Первые симптомы. Эт нормально

Я составил схему для соединения четырех красных светодиодов через стабилизатор и сейчас подробно опишу как я высчитал номинал резисторов, а вы уже скажите правильно я это делал или нет))

R1 и R2 я высчитал по формуле: R = Uпит — Uпад / I*0,75 Uпад = 2,1+2,1 Uпит = 7v и получилось R1 и R2 равны 186 Ом. Дальше я посчитал номинал резистора R3 по формуле R = 1,25/Iout и получил 60 Ом. Вот так)))) Кстати я измерил напряжение при заведеном двигателе оно при больших оборотах доходит до 8 v, боюсь светодиодам это не понравится(((( Поэтому без стабилизатора не обойтись

Не так.
— Либо делается стабилизатор тока ( по вашей схеме: I=1.25/R3 ). При этом I потечет через обе цепочки, разделившись. Чтобы он тек примерно пополам — R1 и R2 ставятся по 1.Ому (+-). Светодиоды должны быть как можно роднее друг для друга Тогда и ток будет одинаковый.
— Либо делается стабилизатор напряжения. В этом случае не хватает одного резистора R4 и немного другая схема. Тогда напряжение на выходе стабилизатора было бы равно Uпит=1.25*(1+R3/R4). И уже исходя из этого Uпит высчитываеются R1, R2 = Uпит-Uпад/Iпары

Если не сложно набросайте пожалуйста схему

Liminpv

Фонарик



Сообщений: 13

Зарегистрирован: 08 апр 2013, 01:28

Благодарил (а): 0 раз.

Поблагодарили: 1 раз.

Вернуться наверх

Re: Помогите с подключением

Liminpv » 11 апр 2013, 13:02

Liminpv писал(а):Я вроде разобрался, что скажите? Будут гореть?

Считаем: + аккумулятора, Диод(-0,бv), LM317(-1,25),led1+led2(4,2),-аккумулятора. Все как у Аннушки, или опять накосячил?

Liminpv

Фонарик



Сообщений: 13

Зарегистрирован: 08 апр 2013, 01:28

Благодарил (а): 0 раз.

Поблагодарили: 1 раз.

Вернуться наверх

Re: Помогите с подключением

tag » 11 апр 2013, 14:18

Ты тоже забал про падение на ЛМке, +еще два вольта. Все правильно, но гореть не будет. Напруги мало.

tag

Искра знания



Сообщений: 869

Зарегистрирован: 03 дек 2011, 17:09

Откуда: Пенза

Благодарил (а): 22 раз.

Поблагодарили: 76 раз.

Вернуться наверх

Re: Помогите с подключением

Liminpv » 11 апр 2013, 14:46

tag писал(а):Ты тоже забал про падение на ЛМке, +еще два вольта. Все правильно, но гореть не будет. Напруги мало.

я думал что падение на Lm будет 1.25

Liminpv

Фонарик



Сообщений: 13

Зарегистрирован: 08 апр 2013, 01:28

Благодарил (а): 0 раз.

Поблагодарили: 1 раз.

Вернуться наверх

Re: Помогите с подключением

Invisible_Light » 11 апр 2013, 19:29

1,25V падает на токозадающем резисторе, потому и формула 1,25/R=I . На LM-ке падает ещё 2V (прими как данность и запомни — потом пригодится). Если нужно меньшее падение напряжения — использовать микросхемы LowDrop (как предлагал ранее), не такие они дорогие и дефицитные. .. Например:
Микросхема LM1084IT-ADJ TO-220 NSC +1.2…+34V;5A;LowDrop
Микросхема LM1085IS-3.3 D2PAK NSC +3.3V,3A;LowDrop
Микросхема LM1085IT-5.0 TO-220 NSC +5V;3A;LowDrop
Микросхема LM1085IT-ADJ TO-220 NSC +1.2…+15V,3A;LowDrop
Микросхема LD1085V-3.3 TO-220 ST +3.3V,3A;LowDrop
Микросхема MIK1117-3.3 SOT223 МИКРОН +3.3V,0.8A;LowDrop
Микросхема FAN1117AD18X DPAK FAIR +1.8V,1A
Микросхема LD1117ADT-3.3 DPAK ST +3.3V,0.8A;LowDrop
Микросхема FAN1117AS18X SOT223 FAIR +1.8V,1A
Микросхема FAN1117AS25X SOT223 FAIR +2.5V,1A
Микросхема IRU1117CD-ADJ DPAK IR +1.25V…+5.5V,0.8A;LowDrop
Микросхема AZ1117D-2.5 +2.5V,0.8A;LowDrop
Микросхема LM1117DT-2.5 DPAK NSC +2.5V,0.8A;LowDrop
Микросхема LM1117DT-ADJ DPAK NSC +1.25V…+13V,0.8A;LowDrop
Микросхема NCP1117DT15G DPAK ONS +1.5V,0.8A;LowDrop
Микросхема NCP1117DT50 DPAK ONS +5V,0.8A;LowDrop
Микросхема NCP1117DTARK DPAK ONS +1.5-12.0V,0.8A;LowDrop
Микросхема AZ1117H-3. 3 SOT223 ADVANCED +3.3V,1A;LowDrop
Микросхема NCP1117STAT3 SOT223 ONS +1.25-18.8V,0.8A;LowDrop
Микросхема LD1117V TO-220 ST +1.25-15.0V,0.8A;LowDrop
выбираем те, что ADJ — от 1,25V до 12V (и по стоимости не более 30р.). Падение напряжения на сомОй микросхеме при небольшом токе — 1V (при 0,5А и более — до 1,5V в зависимости от типа микросхемы).

Invisible_Light

Scio me nihil scire



Сообщений: 6012

Зарегистрирован: 17 июн 2012, 01:53

Откуда: Киров

Благодарил (а): 13 раз.

Поблагодарили: 968 раз.

Вернуться наверх

Зарегистрированные пользователи: АвтоСистемLED, Bing [Bot], ЕВ_гений, Google [Bot], Google Feedfetcher, Ledsvet2017, mailru, Majestic-12 [Bot], Яндексбот

Powered by phpBB © 2000, 2002, 2005, 2007 phpBB Group
Русская поддержка phpBB

Ld1084v схема регулируемого блока питания

Сейчас этот форум просматривают: Google [Bot]. Сделай сам своими руками Форум для обмена опытом в области бюджетных решений. Предыдущее посещение: менее минуты назад Текущее время: 09 окт , Почему вылетает микросхема LD? Добавлено: 13 ноя , Собрал регулируемый источник питания, на напряжение 12 вольт.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Мощный регулируемый блок питания 0-28 вольт
• Ld1084v схема регулируемого блока питания
• Ld1084v схема включения
• Ld1084v схема регулируемого блока питания всегда
• Мощный регулируемый блок питания 0-28 вольт
• Как проверить все стабилизируещие приборы напряжения мультиметром
• Регулируемый блок питания на LM1084
• Наши схемы
• Лабораторный блок питания своими руками 1,3-30В 0-5А
• Схемы блоков питания своими руками

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Блок питания с регулировкой напряжения и тока

Мощный регулируемый блок питания 0-28 вольт

Активные темы Темы без ответов. Вы должны войти или зарегистрироваться для размещения новых записей. Можно довольно легко сделать источник питания, который имеет стабильное напряжение на выходе и регулировку от 0 до 28В. Схемы на лампе 6П3С, схемы ламповых усилителей. Ldv, или Lmt Войдите, чтобы подписаться. Рисунок 1 Электрическая принципиальная схема регулируемого блока питания. Работает схема так: вначале времязадающая емкость С1 заряжается по цепи r1vd1 и разряжается через vd2r3vt2, открытый,.

Находящийся в режиме насыщения, через r1r5. Схема изображенная на этом рисунке построена из минимального количества доступных и недорогих деталей. Схема регулируемого блока питания на стабилизаторе lm с защитой. Блок питания выполнен на основе двух микросхем и кроме них содержит всего несколько дискретных элементов. В связи с этим, он прост в изготовлении и настройке. Подробная схема лабораторного блока питания для домашней лаборатории радиолюбителя.

Основой схемы блока питания является операционный усилитель tlc Страницы: 7 1 2 3 4 5. Как удалить аудио из вконтакте Powered by verynast. Vrtp — Лабораторный блок. Регулируемый блок питания выполнен на интегральной микросхеме lm Форум Пользователи Поиск Как правильно сосать письку. Вы не вошли. Пожалуйста, войдите или зарегистрируйтесь. Ldv схема регулируемого блока питания verynast.

Страницы: 10 Вы должны войти или зарегистрироваться для размещения новых записей. Тема: Как сделать кораблик из бумаги своими руками: схема поделки. Для работы блока питания необходим силовой трансформатор, с выходным пер. Cpoc Пользователь Неактивен Registered: Re: Ldv схема регулируемого блока питания Вяжем следки легко и с удовольствием — Ярмарка.

Cloud Пользователь Неактивен Registered: Re: Ldv схема регулируемого блока питания Можно довольно легко сделать источник питания, который имеет стабильное напряжение на выходе и регулировку от 0 до 28В. Jinsogood Пользователь Неактивен Registered: Re: Ldv схема регулируемого блока питания Аналоговые блоки питания и стабилизаторы напряжения Что Лучше.

Re: Ldv схема регулируемого блока питания Схемы на лампе 6П3С, схемы ламповых усилителей. Re: Ldv схема регулируемого блока питания Работает схема так: вначале времязадающая емкость С1 заряжается по цепи r1vd1 и разряжается через vd2r3vt2, открытый,.

Re: Ldv схема регулируемого блока питания Длительное лечение бронхиальной астмы в настоящее время рекомендуется. Re: Ldv схема регулируемого блока питания Находящийся в режиме насыщения, через r1r5. Re: Ldv схема регулируемого блока питания Бумажные кораблики — схемы оригами, из, бумаги. Re: Ldv схема регулируемого блока питания Блок питания выполнен на основе двух микросхем и кроме них содержит всего несколько дискретных элементов. Re: Ldv схема регулируемого блока питания В связи с этим, он прост в изготовлении и настройке.

Re: Ldv схема регулируемого блока питания Блоги Эхо, москвы,. Re: Ldv схема регулируемого блока питания Yorgi, вполне возможно, что одна из причин,. Ответов: 24 Просмотров: Страницы: 7 1 2 3 4 5 Вы должны войти или зарегистрироваться для размещения новых записей. Сейчас online: 34 гостей, 15 зарегистрированных.

Ld1084v схема регулируемого блока питания

Новые книги Шпионские штучки: Новое и лучшее схем для радиолюбителей: Шпионские штучки и не только 2-е издание Arduino для изобретателей. Обучение электронике на 10 занимательных проектах Конструируем роботов. Руководство для начинающих Компьютер в лаборатории радиолюбителя Радиоконструктор 3 и 4 Шпионские штучки и защита от них. Сборник 19 книг Занимательная электроника и электротехника для начинающих и не только Arduino для начинающих: самый простой пошаговый самоучитель Радиоконструктор 1 Обновления Подавитель сотовой связи большой мощности.

Скачать стабилизатор ldv схема djvu результаты поиска на сервисе all-audio.proки. Аналоговые блоки питания и стабилизаторы напряжения.

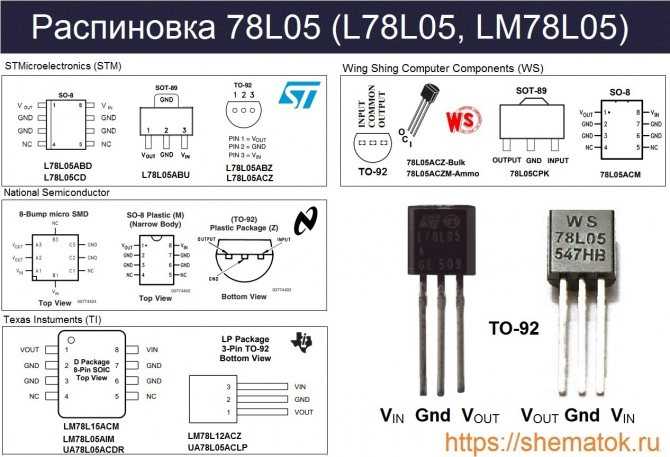

Ld1084v схема включения

Загрузок: Схема КРЕН и технические характеристики, цоколёвка и включение. Микросхемные стабилизаторы напряжения широкого применения КРЕН и аналоги. Выпускаемые микросхемные стабилизаторы напряжения способны. В нашей статье мы рассмотрим трехвыводные стабилизаторы напряжения. А вот и схема подключения таких стабилизаторов. КРЕН 5в стабилизатор. КРЕН5А представляет собой 3-х контактный стабилизатор, имеющий на выходе. Описание, характеристики и схема включения.

Ld1084v схема регулируемого блока питания всегда

Схема для улучшения подавления пульсаций. Добавлено , — я к тому что, если в вашем заменить стабилизатор, то получите мощнее. Цоколевка стабилизатора, схема включения. Просто ты стаб заменил а проблема осталась и когда ты включил схема в работу то LDAV33 по мере его мощности, а это заметь стабилизатор напряжения а не тока, ldv пофиг какой ток пропустить на процессор, отсюда и фейерверк!

Прикупил пару дней назад себе ТОР переменного напр 25В, 2.

Мощный регулируемый блок питания 0-28 вольт

В связи с этим, он прост в изготовлении и настройке. В тоже время, блок питания отличается высокими показателями, такими как плавная регулировка напряжения в больших пределах, низкий коэффициент пульсаций, выходной ток до 5А с возможностью стабилизации тока, высокая надежность. Также, блок питания имеет защиту от короткого замыкания. Трансформатор используется тот который выдает на вторичной обмотке Вольт и при токе в 5 А его выходное напряжение снижается не сильно. Потенциометром P1 можно менять выходное напряжение блока питания от 1. Удобно установить два потенциометра последовательно для грубой и плавной регулировки напряжения.

Как проверить все стабилизируещие приборы напряжения мультиметром

У вас есть идея насчет сайта? Вы хотите написать о своей самоделке нам? У вас должен быть включен JavaScript для просмотра. Новость должна быть уникальной. После создания очередной радиоустановки пришлось как и всегда искать для неё нужное питания. Со временем мне это надоело и я решил сделать лабораторный блок питания с регулировкой напряжения так как конструкции рассчитаны не на одно напряжение.

УМЗЧ. тока через регулируемый стабилизатор LDV нагрузочной Ампер) или LDV (до 5 ампер, меньше греется. схему блока питания для .

Регулируемый блок питания на LM1084

Активные темы Темы без ответов. Вы должны войти или зарегистрироваться для размещения новых записей. Можно довольно легко сделать источник питания, который имеет стабильное напряжение на выходе и регулировку от 0 до 28В.

Наши схемы

Интегральная микросхема LM выпускается в двух вариантах корпусов — это в металлическом корпусе TO-3 и в пластиковом TO Расчет параметров стабилизатора LM идентичен расчету LM Онлайн калькулятор находится здесь. Следующие примеры продемонстрируют вам несколько очень интересных и полезных схем питания построенных с помощью LM Схема блока питания обеспечивает регулируемое выходное напряжение от 1,25 до максимума подаваемого входного напряжения, которое не должно быть более 35 вольт.

Регулируемый блок питания на ldv своими руками е.

Лабораторный блок питания своими руками 1,3-30В 0-5А

В случае если в схеме нужен стабилизатор на какое-то не стандартное напряжение, то прекрасное решение использование популярного интегрального стабилизатора LMT с характеристиками:. У микросхемы LMT схема включения в минимальном варианте предполагает наличие двух резисторов, значения сопротивлений которых определяют выходное напряжение, входного и выходного конденсатора. У стабилизатора два важных параметра: опорное напряжение Vref и ток вытекающий из вывода подстройки Iadj. Величина опорного напряжения может меняться от экземпляра к экземпляру от 1,2 до 1,3 В, а в среднем составляет 1,25 В. Опорное напряжение это то напряжение которое микросхема стабилизатора стремиться поддерживать на резисторе R1. Таким образом если резистор R2 замкнуть, то на выходе схемы будет 1,25 В, а чем больше будет падение напряжения на R2 тем больше будет напряжение на выходе. Получается что 1,25 В на R1 складываться с падением на R2 и образует выходное напряжение.

Схемы блоков питания своими руками

Стабилизаторы напряжения — это электронные приборы со сложным устройством, а значит, они имеют разные накладки в функционировании и возможные неисправности. Существуют разные казусы в их работе, которые связаны с наибольшими нагрузками, а есть и настоящие поломки. Эти понятия следует отличать, для чего существует несколько советов. В первую очередь, рассмотрим, чем можно произвести качественную проверку работы этого устройства.

LD1085V ИС питания ST | Весвин Электроникс Лимитед

LD1085V от производителя ST представляет собой PMIC — Регуляторы напряжения — Линейные регуляторы с малым падением напряжения (LDO) 2,85–30 В, 3,0 А с регулировкой. LD1085V представляет собой линейный регулятор напряжения IC с положительной регулировкой, 1 регулируемый выход, 3A TO-220AB LDO-регулятор Pos от 1,25 до 28 В, 3A, 3-контактный (3+вкладка) TO-220 Tube LDO регуляторы напряжения 2,85–30 В, 3,0 A с регулировкой. Более подробную информацию о LD1085V можно увидеть ниже.

Категории

Силовые ИС

Производитель

STMicroelectronics

Номер детали Весвин

В300-ЛД1085В

Статус без содержания свинца / Статус RoHS

Без свинца / Соответствует RoHS

Состояние

Новое и оригинальное — заводская упаковка

Статус запаса

Запасы на складе

Минимальный заказ

1

Расчетное время доставки

7 октября – 12 октября (выберите ускоренную доставку)

Модели EDA/CAD

LD1085V от SnapEDA

Условия хранения

Сухой шкаф и пакет защиты от влаги

Точность регулирования напряжения

1 %

Выход напряжения

Регулируемый

Вход напряжения

До 30 В

Падение напряжения Типичное значение

1,3 В при 3 А

Вес блока

0,211644 унции

Комплект поставки устройства

ТО-220АБ

Серия

ЛД1085В

Топология регулятора

Положительная регулируемая

Упаковка

Трубка

Чемодан

ТО-220-3

Выходное напряжение

от 1,25 В до 28 В

Тип выхода

Регулируемый

Выходной ток

3 А

Рабочая температура

-40°С ~ 125°С

Количество регуляторов

1

Количество выходов

1 Выход

Способ крепления

Сквозное отверстие

Тип крепления

Сквозное отверстие

Минимальная рабочая температура

— 40 С

Максимальная рабочая температура

+ 125 С

Регулирование нагрузки

0,3 %

Линейный регламент

0,2 %

Входное напряжение МАКС.

30 В

Макс. падение напряжения

1,5 В при 3 А

Напряжение сброса

1,3 В при 3 А

Токовый выход

3А

Мин. ограничение тока

—

Ищете LD1085V? Добро пожаловать на Veswin.com, наши специалисты по продажам готовы помочь вам. Вы можете узнать о наличии компонентов и ценах на LD1085V, просмотреть подробную информацию, включая производителя LD1085V и таблицы данных. Вы можете купить или узнать о LD1085V прямо здесь и прямо сейчас. Veswin является дистрибьютором электронных компонентов для товарных, распространенных, устаревших / труднодоступных электронных компонентов. Весвин поставляет промышленные, Коммерческие компоненты и компоненты Mil-Spec для OEM-клиентов, CEM-клиентов и ремонтных центров по всему миру. Мы поддерживаем большой склад электронных компонентов, который может включать LD1085V, в наличии для отправки в тот же день или в короткие сроки. Компания Veswin является поставщиком и дистрибьютором LD1085V с полным спектром услуг. У нас есть возможность закупать и поставлять LD1085V по всему миру, чтобы помочь вам в цепочке поставок электронных компонентов. в настоящее время!

• Q: Как заказать LD1085V?
• О: Нажмите кнопку «Добавить в корзину» и перейдите к оформлению заказа.
• В: Как оплатить LD1085V?
• A: Мы принимаем T/T (банковский перевод), Paypal, оплату кредитной картой через PayPal.
• В: Как долго я могу получить LD1085V?
• О: мы отправим через FedEx, DHL или UPS, обычно доставка в ваш офис занимает 4 или 5 дней.
  Мы также можем отправить заказной авиапочтой. Обычно доставка в ваш офис занимает 14-38 дней.
  Пожалуйста, выберите предпочтительный способ доставки при оформлении заказа на нашем сайте.
• В: Гарантия на LD1085V?
• A: Мы предоставляем 90-дневную гарантию на наш продукт.
• В: Техническая поддержка LD1085V?
• О: Да, наш технический инженер поможет вам с информацией о распиновке LD1085V, примечаниями по применению, заменой, техническое описание в формате pdf, руководство, схема, аналог, перекрестная ссылка.

ОБЕСПЕЧЕНИЕ КАЧЕСТВА VESWIN ELECTRONICS

Регистратор систем качества, сертифицированный Veswin Electronics по стандартам ISO 9001. Наши системы и соответствие стандартам регулярно пересматривались и тестировались для поддержания постоянного соответствия.
СЕРТИФИКАЦИЯ ИСО
Регистрация ISO дает вам уверенность в том, что системы Veswin Electronics являются точными, всеобъемлющими и соответствуют строгим требованиям стандарта ISO. Эти требования гарантируют долгосрочное стремление Veswin Electronics к постоянным улучшениям.
Примечание. Мы делаем все возможное, чтобы на нашем веб-сайте отображались правильные данные о продуктах. Пожалуйста, обратитесь к техническому описанию/каталогу продукта, чтобы получить подтвержденные технические характеристики от производителя перед заказом. Если вы заметили ошибку, пожалуйста, сообщите нам.

Виртуальные цепи заземления от регуляторов напряжения

Эти цепи позволяют использовать двухпроводные источники питания постоянного тока (включая настенные адаптеры постоянного тока, 9В и 12 В батареи и т. д.) для работы в качестве раздельного питания с тремя проводниками выходы (т. е. положительный, отрицательный И заземление). Их называют «Виртуальные площадки» или «Разветвители рельсов».

Регулируемые регуляторы напряжения

недорогие схемы LM317/LM337 ниже способны обеспечить до +/-18В при токе более 1,5 ампер, что в 75 раз превышает ток разветвителя шины TLE2426. чип. Вход питания постоянного тока может быть от 7,5 В до 40 В постоянного тока. ТО-220 Напряжение регуляторы рассчитаны на 20 Вт. Тем не менее, они могут обрабатывать ватт или более без радиаторов — пример: Мощность = +/- 9В постоянного тока при 60 мА.

Оба схемы LM317/LM337 Basic и VG1 ниже рисовать ток покоя всего 4 или 5 миллиампер — отлично подходит для работы от батареи!

Базовый Виртуальная площадка Схема с регулируемыми регуляторами напряжения

Как работает: LM317 (положительный) и LM337 (отрицательный) регулируемый регуляторы напряжения работают параллельно, их выходы соединены вместе через небольшие резисторы для создания виртуальной земли. LM336BZ-2.5V Напряжение задание компенсирует внутреннее задание LM317 (+1,25 В) и в Внутренний опорный сигнал LM337 (-1,25 В). Поэтому, когда LM317/LM337 настраивается булавки подключены внутри делителя напряжения R1/R2, как показано, каждое напряжение регулятор выходное напряжение становится 1/2 от любого напряжения от рельса к рельсу быть. Таким образом, вместе регуляторы напряжения «раскалывают рельсы», создание «твердая скала» виртуальная площадка.

Хотя простое и недорогое решение для виртуальной земли, некоторые звуковые решения звук лучше при использовании. Например, при включении наушников усилитель, басовые ноты могут звучать чище и более жизнь как. Это может быть связано с тем, что регуляторы напряжения надежно удерживают точку заземления на месте.

VG1 Виртуальный Цепь заземления

Плата VG1 (сверху) (снизу) 1,4″ x 1,8″ аналог предыдущей версии

Платы для ПК VG1 доступны по цене 5 долларов каждая. P/N = VG1    Вверху справа собранная более ранняя версия. PC Размер платы: 1,4″ x 1,8″     Монтажные отверстия рассчитаны на 4–40 винтов с шагом 1,0″ x 1,5″.

Все детали постоянно доступны и их легко найти — их можно заказать на Mouser.com или Digikey.com. Резистор и значения конденсатора не критичны — можно подставлять рядом или чередовать значения.

Список деталей VG1: примечания: Р1, R2 — см. принципиальную схему VG1 1/4 Вт или 1/2 Вт Р3, R4 — от 0,75 Ом до 1 Ом 1/4 Вт или 1/2 Вт С1 — 470 мкФ/50 В** Панасоник П/Н ЕЭУ-FM1h571 С2, C3 — 1000 мкФ/25 В** Панасоник Артикул EEU-FM1E102 С4, C5 — 22 мкФ/50 В Панасоник П/Н ЕЭУ-FM1х320 Д1 — Д4 — 1N4002 (или аналогичный) для поверхностного монтажа: MMRA4003T3 У1 — ЛМ317Т ТО-220 пакет Digi-Key и др. У2 — ЛМ337Т ТО-220 пакет Digi-Key и др. У3 — ЛМ336З2.5 2,5 В опорное напряжение (Fairchild)

ПРИМЕЧАНИЯ:

1) значения для R1 и R2, показанные на диаграмме выше, дают около 2 мА тока через в LM336BZ-2,5В. Для определения значений используется следующая формула: R1 или R2. = (Vrr — 2,5) / 0,002 / 2 . Например, при питании 12 В : (12 — 2,5) /002/2 = 2375. Поэтому используйте резистор 2,37K для R1 и R2. Также: I = (DC поставлять — 2,5) / (R1+R2) .

2) Регулировочный штифт на LM336 опорное напряжение не используется, поэтому оставляем не подключен; только подключить «+» и штифты «-«.

3) Сокращение количество компонентов: при использовании батареи в качестве источника постоянного тока, например, 9 В батарея в слаботочном приложении можно пропустить установка C1 — C5 и D1 — D4 вместе и просто используйте Basic Цепь как показано в верхней части этой страницы. Однако, когда питания малошумящих аудиосхем, и если ваш источник питания постоянного тока подключен к источнику переменного тока, вы следует установить все конденсаторы. C1 — C3 может быть на 2200 мкФ — 10 000 мкФ больше. Это требует установка всех диодов для защиты регуляторов напряжения от большие разряжающиеся конденсаторы при выключении.

4) Проверка цепи VG1 проводилась с использованием щелочной батареи Eveready Gold 9 В. в качестве источника постоянного тока резисторы R1/R2 были номиналом 1,62 кОм каждый, и на выходе схемы не было нагрузки. Сама 9-вольтовая батарея на самом деле измеряла 9,3 В. Результаты: Земля оставалась идеально отцентрованной (+/- 4,65 В), в то время как общий потребляемый ток составлял всего около 4,5 мА. Это показывает, что с 2 мА через секцию делителя напряжения, остальная часть цепи была потребление только дополнительные 2,5 мА. И это говорит о том, что если мы добавим нагрузку 20 мА к выход, и если 9Батарея V может поставлять от 350 мАч до 550 мАч, батарея будет длиться от 12 до 20 часов или более непрерывного использования.

5) Вы можете чтобы уменьшить размер выходных резисторов 1 Ом до 0,75 Ом или меньше на минимизация тока через LM336BZ-2.5 (используя большее значение Р1/Р2 резисторы). Небольшое смещение напряжения в точке заземления, если оно происходит, обычно приемлемый. LM336BZ-2.5V может работать с прямым током от 0,5 мА до 10 мА. Текущий.

6) LM317/LM337s требуется от 1,5 до 6 мА тока нагрузки для поддержания регулирования — и Oни будет продолжать регулировать с входным напряжением всего 3,7 вольт.

7) Увеличение размер C1, C2 и C3 может быть звуковым преимуществом. Они могут быть 220 мкФ до 12 000 мкФ (или столько, сколько вы можете себе позволить или иметь место). В общем, номинальное напряжение электролитического конденсатора должно быть не менее 30 процентов выше чем независимо от их напряжения питания.

Если вы используете виртуальную землю с аудиосхемой и вашим DC сила источник питания имеет источник переменного тока, добавив еще один регулятор напряжения перед в Секция разветвителя рельсов может еще больше улучшить качество звука. LD1085V , Регулятор напряжения 3A LDO (Low Dropout Voltage) звучит лучше для этого цель чем другие, которые я сравнивал, тестируя прослушивание. При использовании этого дополнительный регулятор напряжения (U4), убедитесь, что источник постоянного тока (входное напряжение) всегда на 1,5 В (или более) выше желаемого LM317/LM337 rail-to-rail напряжение — потому что LD1085V требуется не менее 1,3 В, чтобы оставаться в регулирование. Примечание. Максимальное входное напряжение постоянного тока для LD1085V составляет 30 В постоянного тока. (Эта схема с тремя регуляторами потребляет в два раза больше тока (или больше) по сравнению к VG1 Цепь , поэтому она может не подходить для батарея использовать.)

Следующая схема представляет собой хороший источник питания фонокорректора (для использования с высококачественным операционным усилителем):

VG2 Расширенный Виртуальная площадка для приложений с низким уровнем шума

Плата VG2 (сверху) Плата VG2 (снизу)

Платы для ПК VG2 доступны по цене 8 долларов каждая. — P/N = VG2 Размер печатной платы: 1,4″ x 2,55″ — Монтажные отверстия рассчитаны на 4-40 винтов, расположенных на расстоянии 1,0″ x 2,25″.

Все детали постоянно доступны и их легко найти — их можно заказать на Mouser.com или Digikey.com. Резистор и значения конденсатора не критичны — можно подставлять рядом или чередовать значения.

Список деталей VG2: примечания: Р1, R2 — см. принципиальную схему VG2 1/4 Вт или 1/2 Вт Р3, R4 — от 0,75 Ом до 1 Ом 1/4 Вт или 1/2 Вт R5 — 200 Ом 1/4 Вт или 1/2 Вт R6 — см. принципиальную схему VG2 1/4 Вт или 1/2 Вт C1 — 470 мкФ/50 В** Панасоник П/Н ЕЭУ-FM1h571 С2, C3 — 1000 мкФ/25 В** Панасоник Артикул EEU-FM1E102 С4, С5, С6 — 22мкФ/50В Панасоник П/Н ЕЭУ-FM1х320 Д1 — Д6 — 1N4002 (или аналогичный) для поверхностного монтажа: MMRA4003T3 У1 — ЛМ317Т ТО-220 пакет Digi-Key и др. У2 — ЛМ337Т ТО-220 пакет Digi-Key и др. У3 — ЛМ336З2.5 2,5 В опорное напряжение (Фэйрчайлд) У3 — LD1084 или LD1085 ТО-220 пакет Digi-Key и др.

Развитие Кредиты : Арн Roatcap : (Основатель Goldpoint Level Controls goldpt.com ) — До схем LM317/LM337 построены виртуальные площадки с использованием регуляторы напряжения с фиксированным значением (см. схемы ниже). Интегрированный новый идеи, сконструировал все прототипы и провел обширную слушаю тесты. Джон Broskie : (GlassWare glass-ware.com и TubeCAD tubecad.com ) — предложил множество идей виртуальных цепей заземления с 2006 по 2013 год. Режиссер использование выходных резисторов 1 Ом на шине разветвителя напряжения регуляторы. Ким Лару : (head-fi. org форумах) — пришла в голову гениальная идея компенсировать ЛМ317/ЛМ337 внутренние источники опорного напряжения с помощью одного стабилитрона на 2,5 В. КТ88 : (head-fi.org форумы) — Внес ключевую идею использовать источник опорного напряжения LM336, вместо стабилитрона для компенсации внутреннего напряжения LM317/LM337 использованная литература.

Регуляторы постоянного напряжения

Показан здесь из-за их простоты следующие две схемы используют фиксированных значение регуляторов напряжения для разделения рельсов. Они ДОЛЖНЫ иметь третий регулятор напряжения (U3) для поддержания напряжения между шинами U1 и U2. из идет вверх или вниз. S возможное фиксированное значение напряжения U3/U1/U2 регулятор комбинации: [+10В, +5В, -5В], [+12В, +6В, -6В], [+18В, +9В, -9В], [+24В, +12В, -12В].

Базовый Виртуальная площадка Схема с регуляторами напряжения с фиксированным значением

Когда «дополнительная пара» регуляторов напряжения с фиксированным значением используется для Создайте виртуальную землю таким образом, абсолютные значения их выходных напряжений каждая составляет 1/2 напряжения между рельсами. И рельс к рельсу напряжение должно оставаться на заданном, неизменном напряжении, которое является суммой абсолютных значений выхода обоих регуляторов разветвителя рельса напряжения. Поэтому вы должны использовать третий регулятор напряжения (U3).

Без U3, напряжение между рельсами может увеличиваться или уменьшаться при изменении нагрузки, разряд батареи, повышение или понижение сетевого напряжения переменного тока и т. д. И если напряжение между рельсами повышалось или понижалось, два регулятора с фиксированным значением начали бы конкурировать друг с другом, чтобы установить различные основания точки, одна или обе постоянно теряют ток (и, возможно, перегрев или перегорание). Таким образом, U3 необходим для обеспечения фиксированной регуляторы значений U1 и U2 не взаимодействуют друг с другом.

выход U3 должен быть близок к значению U1, добавленному к абсолютному значение U2. Поскольку выходные напряжения общего фиксированного значения напряжения регуляторы отличаться на целых 5% от их номинальных значений, покупая дополнительные и предварительное тестирование их, чтобы найти их фактические выходные напряжения, позволяет выбрать их в соответствии с искомое U3 = U1 + |U2| .

Потому что U3 потребляет в два раза больше энергии по сравнению с U1 или U2, хороший выбор для это регулируемое напряжение регулятор, такой как 3-амперный LD1085V или 5-амперный LD1084V. Это также дает преимущество о разрешении использования любых регуляторов напряжения с фиксированным значением для U1 и U2. С регулируемым регулятором для U3 виртуальная земля точка не обязательно должна располагаться по центру между рельсами. Например, вы можете сделать +5В/-12В источник питания установив регулятор переменного напряжения U3 на 17В, выбрав U1 в качестве 7805 (+5В), а U2 как 7912 (-12В).

Тем не менее, рекомендуется предварительно протестировать U1 и U2, чтобы найти их действительные выходное напряжение — затем отрегулируйте выходное напряжение U3 (через P1), чтобы оно соответствовало искомое U3 = U1 + |U2| перед включением питания.

Виртуальный Земля с фиксированным Регуляторы напряжения Value Только для секции разветвителя рельсов

Альтернативный способ настройки P1 выше к правильному напряжению выглядит следующим образом: 1) Установите амперметр на высокую шкалу, например на шкалу 10А. 2) Вставьте амперметр между источником постоянного тока и входом +V. 3) Включите источник питания постоянного тока. 4) Быстро отрегулируйте P1, чтобы получить наименьший ток покоя. Если это ниже 2А, ​​измените шкалу на 2А. Если затем видно, что он ниже 200 мА (вы стремясь, возможно, от 5 мА до 50 мА), переключитесь на шкалу 200 мА. 5) Затем с помощью вольтметра проверьте выходное напряжение относительно наземная точка.

В качестве альтернативы вы можете заменить P1 выше постоянным резистором (R2). Это даже рекомендуется — если вы уже знаете точные напряжения U1 и U2. U3 = U1 + |U2| . Выходное напряжение U3 = (R2/R1 +1) x 1,25.

А Регулятор фиксированного значения 12 В может работать от 11,5 В до 12,5 В. ЛД1085В: Недорогой (1 доллар США), регулируемый, (от 1,25 В до 28,5 В), 3 А положительный, низкий Выбывать Напряжение (LDO) 78хх / 79хх (фиксированный) и LM317 / LM337 (регулируемый): Недорогой (около 0,25 доллара США) и общедоступный.

Цепь виртуального заземления мощного операционного усилителя

Здесь представляет собой виртуальную цепь заземления рельсового разветвителя, которая «работает», но является второй или третий выбор по звучанию. Хотя он центрирует точку земли отлично, для этого требуется источник постоянного тока (LD1085V), подвешенный на его выходе чтобы звучать хорошо при питании аудиосхем. постоянный ток Источник заставляет мощный операционный усилитель работать в режиме класса A. Как и L165 и LD1085V требуют радиаторов, эта схема не годится для батарея использовать (слишком много потраченной энергии).

L165 поставляется в корпусе TO-220 с пятью выводами и рассчитан на ток до 3 ампер. при +/-18В.

Мощность ОУ Виртуальная площадка Разделитель рельсов

Арн Roatcap — Управление уровнем Goldpoint — (первый опубликовано 20 августа 2012 г. )
