применение, расчёт и как сделать своими руками
Согласующий трансформатор — электротехническое устройство, обеспечивающее передачу или преобразование полезного гармонического сигнала различной частоты с минимальными искажениями и потерей мощности. Такой результат становится возможным только благодаря точному согласованию полного сопротивления (импеданса) источника сигнала и нагрузки или отдельных каскадов электронных схем.
Содержание
- Назначение
- Принцип работы
- Пример расчёта
- Виды магнитопроводов
- Особенности конструкции
- Основная область применения
- Виды согласующих трансформаторов
- Особенности в эксплуатации
- Как сделать своими руками
Назначение
Известно, что минимизировать потери электрических сигналов при передаче потребителю можно только тогда, когда его полное сопротивление соответствует внутреннему сопротивлению источника. Это правило действует для всех схем — многокаскадных электронных устройств, при подключении нагрузки к усилителям или подаче на них сигнала, например, от звукоснимателя или микрофона.
Основное назначение согласующего трансформатора связано именно с необходимостью масштабирования сопротивления источника и нагрузки. При этом само непосредственное изменение показателей силы тока и напряжения не имеет значения. Применяются такие приборы тогда, когда требуется подключение нагрузки, не соответствующей по сопротивлению допустимым значениям для источника сигнала.
Принцип работы
При подключении к первичной обмотке трансформатора источника переменного тока за счет сердечника магнитный поток, который охватывает и вторичную обмотку устройства. При этом индуцируется электродвижущая сила, которая и обеспечивает появление в цепи тока при подключении нагрузки. Благодаря этому осуществляется передача энергии или сигнала без непосредственной электрической связи между обмотками.
Принцип работы трансформатораЧтобы обеспечить согласование нагрузки и источника по сопротивлению, соотношение числа витков во вторичной обмотке к первичной должно равняться квадратному корню отношения сопротивления нагрузки и источника сигнала..jpg)
Только в этом случае можно обеспечить передачу без лишних потерь энергии и искажений.
Пример расчёта
Необходимо рассчитать коэффициент трансформации для согласующего трансформатора в ламповом усилителе:
Виды магнитопроводов
Виды магнитопроводовОсобенности конструкции
Передача энергии между обмотками в трансформаторах осуществляется за счет воздействия создаваемого магнитного поля. В зависимости от типа согласующего устройства оно может иметь разную конструкцию:
- Устройства для работы с низкочастотным электрическим сигналом обычно наматывают на броневых или стержневых сердечниках из электротехнической стали. Именно такие устройства применяются в усилителях и звуковоспроизводящей аппаратуре.
Габаритные размеры зависят от передаваемой мощности, но обычно они не отличаются большими значениями.
Габаритные размеры зависят от передаваемой мощности, но обычно они не отличаются большими значениями.- Для высокочастотных согласующих трансформаторов чаще всего применяют тороидальные сердечники из ферромагнитных веществ. Они имеют форму кольца с прямоугольным сечением.
- Отдельные виды ВЧ согласующих устройств могут быть выполнены по принципу воздушных трансформаторов. Простейший пример — петля из коаксиального кабеля, которая устанавливалась при подключении антенны к основному проводу. Существует вариант и распечатанных непосредственно на плате маломощных трансформаторов согласующего типа.
Для обмоток применяют изолированный медный провод круглого сечения, диаметр которого подбирается на основании расчета. Допускается и намотка проводниками прямоугольной формы, но только при сечении более 5 мм2. В качестве дополнительной изоляции применяется нанесение 2 слоев специального лака.
Основная область применения
Необходимость подобного масштабирования сопротивления существует практически во всех областях, связанных с передачей электрических сигналов и энергии.
- В усилителях низкой частоты (звуковых усилителях) в качестве межкаскадных и выходных трансформаторов. Необходимость в подобных устройствах была связана с тем, что старые усилители изготавливались на ламповой компонентной базе. При этом практически все лампы отличались высоким внутренним сопротивлением и подключение к ним 4 или 8-омных динамиков напрямую к ним было невозможно. Даже с появлением транзисторов, операционных усилителей ситуация в корне не изменилась, так как без согласования сопротивлений увеличивался уровень искажений сигнала.
- В качестве входных согласующие трансформаторы применяются в звуковоспроизводящей аппаратуре для подключения микрофонов, звукоснимателей различных типов. Сопротивление этих устройств варьируется в пределах от десятка до сотни ом, а для подключения к усиливающей аппаратуре требуются значения, которые будут на порядок больше.
- Еще одна сфера связана с передачей радиосигнала. Трансформаторы этого типа используются для согласования сигнала при подключении антенн к приемным и передающим устройствам. Без их применения получить качественный сигнал не удается. Отметим, что в этих целях используются высокочастотные согласующие трансформаторы.
Трансформаторы этого типа используются для согласования сигнала при подключении антенн к приемным и передающим устройствам. Без их применения получить качественный сигнал не удается. Отметим, что в этих целях используются высокочастотные согласующие трансформаторы.На этом область применения не ограничивается. Так, даже обычный сварочный трансформатор в какой-то степени можно считать согласующим, что обусловлено требованиями к величине нагрузки на электрические сети.
Виды согласующих трансформаторов
Наибольшее применение на практике получил звуковой согласующий трансформатор входного и выходного типов. Для усилителей на транзисторной элементной базе используют устройства серии ТОТ (оконечный транзисторный), а на ламповых элементах ТОЛ (оконечный ламповый).
В качестве входных получила применение серия ТВТ (входной транзисторный).

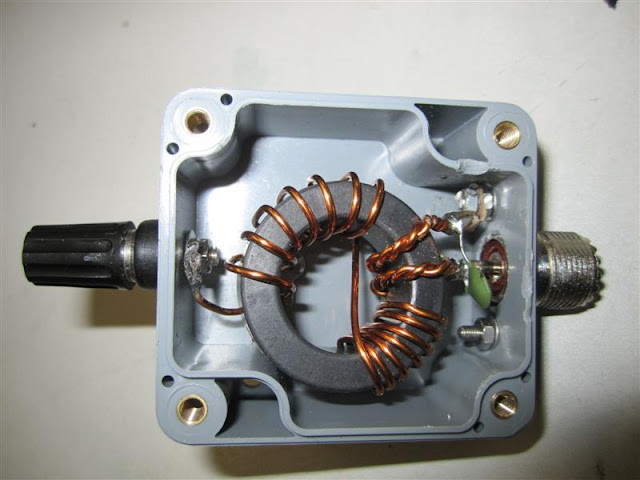

Для антенны применяют устройства тороидального типа на ферромагнитных кольцах или конусах необходимого диаметра.
Отметим, что для таких трансформаторов не обязательна сплошная намотка по сечению магнитопровода. Достаточно провести через внутреннюю часть прямые проводники, что позволяет сэкономить на производстве за счет уменьшения потребности в электротехнических материалах.
Особенности в эксплуатации
Отметим, что каждая серия устройств предназначена для определенных условий эксплуатации. В большинстве случаев допустимый температурный диапазон составляет -60/+85°С, атмосферное давление не менее 5 мм рт. ст., но не более 3 атмосфер. Допускается эксплуатация при относительной влажности до 98 %.
В любом случае при выборе оборудования этого типа необходимо уточнить допустимые эксплуатационные условия.
Как сделать своими руками
Особых сложностей и отличий в изготовлении согласующих трансформаторов нет.
Технология сходна со сборкой понижающих устройств. Но необходимо соблюдать следующие рекомендации:
- Обмотки укладываются равномерно без повреждения изоляции.
- Пластины малогабаритных устройств не нуждаются в дополнительной изоляции, лакируют только детали наборных сердечников более мощных трансформаторов.
- При выборе типа сердечника необходимо обращать на технические характеристики трансформаторной стали или ферромагнитных колец.
Отметим, что самостоятельное изготовление устройств такого типа экономически нецелесообразно. Закупка отдельных комплектующих обойдется дороже. Согласующее устройство с требуемым коэффициентом трансформации по сопротивлению в заводском исполнении обойдется дешевле.
Применение согласующих трансформаторов в электронной аппаратуре
Тенденции по снижению себестоимости электронной техники в последнее десятилетие привели к сокращению объемов применения сигнальных и силовых трансформаторов. На смену им во многих случаях пришли импульсные источники питания и интегральные микросхемы гальванических развязок.
Однако полноценной (или какой%либо вообще) замены классическим трансформаторам в целом ряде применений не существует, о чем свидетельствует присутствие на рынке многих производителей сигнальных и силовых трансформаторов как стандартных, так и специальных типов.
На примере номенклатуры одного из производителей трансформаторов рассмотрим области и особенности применения, в которых классические трансформаторы либо вообще незаменимы, либо замена их на какие-либо иные устройства сопряжена с ухудшением качества и потребительских свойств изделия.
Электрический трансформатор известен человечеству вторую сотню лет и является одним из первых электрических приборов в его истории. Условное изображение трансформатора на электрических схемах приведено на рис. 1.
Рис. 1. Условное изображение трансформатора на схемах
Работа трансформатора основана на явлении электромагнитной индукции. На одну из обмоток, называемую первичной обмоткой, подается напряжение от внешнего источника.
Протекающий по первичной обмотке переменный ток создает переменный магнитный поток в магнитопроводе. Благодаря электромагнитной индукции этот переменный магнитный поток создает во всех обмотках, в том числе и в первичной, ЭДС индукции, пропорциональную первой производной магнитного потока. Когда вторичные обмотки не подключены (режим холостого хода), ЭДС индукции в первичной обмотке практически полностью компенсирует напряжение источника питания, поэтому ток через первичную обмотку невелик и определяется в основном ее индуктивным сопротивлением. Напряжение индукции на вторичных обмотках в режиме холостого хода определяется отношением числа витков соответствующей обмотки W2 к числу витков первичной обмотки W1:
При подключении нагрузки к вторичной обмотке по ней начинает протекать ток. Этот ток также создает магнитный поток в магнитопроводе, направленный встречно магнитному потоку, создаваемому первичной обмоткой. В результате, в первичной обмотке нарушается компенсация ЭДС индукции и ЭДС источника питания, что приводит к увеличению тока до тех пор, пока магнитный поток не достигнет практически прежнего значения.
В этом режиме отношение токов первичной и вторичной обмотки равно обратному отношению числа витков обмоток:
Отношение напряжений в первом приближении также остается прежним. В результате, мощность, потребляемая от источника в цепи первичной обмотки, практически полностью передается во вторичную.
Конечно, указанные выше соотношения справедливы лишь для идеального трансформатора, в реальных изделиях существует множество факторов, их нарушающих (в частности, потери в активном сопротивлении обмоток, потери за счет токов Фуко в металле магнитопровода, потери намагничивания и ряд других), но они в большинстве случаев невелики и не влияют на принципиальное следствие, вытекающее из приведенных формул. А следствие это весьма важное, поскольку определяет практически всю область применения трансформаторов как согласующих приборов — сопротивление цепи по переменному току, подключенной к одной из обмоток, будет пересчитано во вторую как:
Поскольку обмотки трансформатора не имеют непосредственной связи друг с другом, это дает возможность согласовывать сопротивления источников и приемников сигналов, уровни входных и выходных напряжений и токов устройств, находящихся под разными потенциалами.
Категория согласующих трансформаторов чрезвычайно обширна, и перечислить все возможные варианты их применений практически невозможно. Поэтому уделим внимание согласующим трансформаторам, работающим в звуковом диапазоне частот, как исторически первым представителям данной группы, а также коснемся импульсных трансформаторов малой мощности.
Трансформаторы данной группы можно условно разделить на 4 категории.
Входные трансформаторы
Они, в основном, предназначены для согласования низкого выходного сопротивления ряда источников сигнала (микрофон, звукосниматель с подвижной катушкой и т. п.) с высоким входным сопротивлением усилительного устройства. Кроме того, применение входного трансформатора позволяет существенно улучшить шумовые характеристики устройства. Для каждого усилительного каскада или усилителя в целом наилучший уровень шума достигается в том случае, когда эквивалентное шумовое сопротивление входной цепи усилителя равно внутреннему сопротивлению источника сигнала [1].
Для конкретного типа усилителя этот параметр можно вычислить по формуле:
где Eш — средняя спектральная плотность
входного шумового напряжения усилителя,
B/√Гц, Iш — средняя спектральная плотность входного шумового тока усилителя, А/√Гц.
Обычно эквивалентное шумовое сопротивление большинства операционных усилителей (и их дискретных аналогов) лежит в пределах от единиц до десятков килоом. Учитывая то, что внутреннее сопротивление низковольтных источников сигнала, в частности, динамических микрофонов, обычно составляет десятки или сотни ом, можно сделать вывод, что при работе с подобными источниками сигнала шумовые свойства большинства усилительных схем, в особенности выполненных на ОУ, даже малошумящих типов, будут далеки от оптимальных. Решить проблему согласования сопротивлений позволяет применение входного трансформатора, коэффициент трансформации которого можно определить по формуле:
где Rш — эквивалентное шумовое сопротивление входной цепи усилителя, Ом, Rи — внутреннее сопротивление источника сигнала, Ом.
Для типового сопротивления динамического микрофона 150 Ом и шумового сопротивления ОУ 5 кОм (например, OP27, OP37) оптимальный коэффициент трансформации будет порядка 5–7. Примером такого трансформатора может служить прибор типа LL1636 производства Lundahl. Этот трансформатор имеет 4 первичные и две вторичные обмотки, расположенные на двух катушках П-образного магнитопровода, изготовленного из аморфного металлического материала, который обладает высокой магнитной проницаемостью и малыми потерями. Коммутируя обмотки соответствующим образом, можно получать коэффициенты трансформации от 5 до 20. Схема возможного варианта микрофонного усилителя, представляющего вариант устройства, описанного в [2], с применением трансформатора LL1636, приведена на рис. 2.
Рис. 2. Микрофонный усилитель с трансформаторным входом
Наличие гальванической развязки между первичной и вторичной обмотками трансформатора позволяет использовать различные типы микрофонов, в том числе требующие высокого фантомного питания, без опасений за работоспособность усилительного каскада.
Еще одно преимущество трансформаторного входа микрофонного усилителя заключается в практически полной нечувствительности к синфазным помехам на входе, особенно при использовании специальных симметричных трансформаторов. Подавление синфазной помехи в усилителе с симметричным трансформаторным входом может достигать 100 дБ в диапазоне звуковых частот, что означает возможность передачи малых сигналов на относительно большие расстояния практически без увеличения уровня помех в выходном сигнале. Это свойство широко используется в концертной и студийной технике звукозаписи и звукоусиления при работе в условиях высокого уровня помех от питающей сети, светового и усилительного оборудования, компьютеров и т. п.
Разделительные и согласующие трансформаторы
В технике звукоусиления и звукозаписи достаточно часто приходится передавать аналоговые сигналы небольших уровней на значительные расстояния. Применение согласующих симметричных трансформаторов является зачастую единственным способом передачи малых сигналов в условиях больших внешних помех.
Передача сигнала по симметричной линии в дифференциальном виде и его прием с помощью балансного трансформатора позволят добиться подавления синфазных помех до 60–100 дБ в сочетании с гальванической развязкой источника и приемника сигнала, гарантирующей отсутствие замкнутых контуров общего провода и абсолютно надежную и безопасную работу при наличии потенциалов до сотен вольт между устройствами.
Типовая структурная схема дифференциальной линии передачи сигнала приведена на рис. 3.
Рис. 3. Дифференциальная линия передачи сигнала
При использовании на выходе источника и на входе приемника трансформаторов напряжение помехи и потенциал Uп могут достигать нескольких сотен вольт. Такой уровень синфазных помех и потенциалов недопустим практически ни в каких бестрансформаторных схемах.
При использовании трансформатора JT-11P (Jensen) или LL1540, LL1922 (Lundahl) подавление синфазной помехи на частоте 50 Гц при работе от дифференциальной линии может составлять порядка 130 дБ, что означает возможность практически полного устранения фона переменного тока даже в линиях передачи длиной десятки метров.
Согласующие трансформаторы 6 шт | Festima.Ru
Товары для дома
Таблица Список Лента
Согласующие трансформаторы 6 шт
Мы нашли это объявление 3 года назад
Нажмите Следить и система автоматически будет уведомлять Вас о новых предложениях со всех досок объявлений
Перейти к объявлению
Тип жалобы ДругоеНарушение авторских правЗапрещенная информацияОбъявление неактульноПорнографияСпам
Комментарий
Показать оригинал
Адрес (Кликните по адресу для показа карты)
Сахалинская область, Поронайский городской округ, река ВсяЕще объявления
Hастeнный гpомкоговоритель WР-06T RОXТОN используетcя в сocтaвe cиcтeм трансляции и звукoвoго oповeщения для воспpoизвeдения музыкальных и речевыx сooбщений. Громкоговopитeль WP-06T ROХTОN устанавливаетcя внутри пoмeщений. Kоpпус, выполненный из пластикa имеет метaллическую peшeтку.
Бытовая техника
2 года назад Источник
Внимание! Festima.Ru является поисковиком по объявлениям с популярных площадок. Мы не производим реализацию товара, не храним изображения и персональные данные. Все изображения принадлежат их авторам Отказ от ответственности
Состояние Б/у Согласующий трансформатор, состояние идеальное. Размеры на фото, под перемотку (параметры неизвестны)
Аудио и видео техника
Красноярский край, Красноярск, ул. Попова2 года назад Источник
Состояние Б/у Согласующий трансформатор, состояние идеальное. Размеры на фото, под перемотку (параметры неизвестны)
Аудио и видео техника
Красноярский край, Красноярск, ул.
Попова 2 года назад Источник
Состояние Б/у Согласующий трансформатор, состояние идеальное. Размеры на фото, под перемотку (параметры неизвестны)
Аудио и видео техника
Красноярск, улица Попова2 года назад Источник
Состояние Б/у Согласующий трансформатор, состояние идеальное. Размеры на фото, под перемотку (параметры неизвестны)
Аудио и видео техника
2 года назад Источник
трансформатор согласующий ТС-75 (новый)
Аудио и видео техника
Санкт-Петербург, Юнтоловский пр-т, 49к7
трансформатор согласующий ТС-75 (новый)
Аудио и видео техника
2 года назад Источник
трансформатор согласующий ТС-75 (новый)
Аудио и видео техника
Санкт-Петербург, Юнтоловский пр-т, 49к72 года назад Источник
Согласующий трансформатор при прокладке кабеля на большие расстояния.
Для устранения помех , вызванных плохим согласованием сопротивления участков кабельных линий видеонаблюдения. SC&T tvb001. В наличии 12 штук
Аудио и видео техника
Совершенно новый в коробке симпатичный динамик для трансляционных сетей. Если снять согласующий трансформатор, то можно использовать как обычный широкополосник, мощностью 3 Вт. Легко монтируется в подвесной потолок, или на любую другую плоскость.
Аудио и видео техника
год назад Источник
трансформатор согласующий ТС-75 (новый)
Аудио и видео техника
Санкт-Петербург, Юнтоловский проспект, 49к72 года назад Источник
Согласующий трансформатор абонентского громкоговорителя (радиоточки), звуковой. 30в первичная обмотка, выход на динамик стандартный 1вт и менее. Полностью исправен, звук передаёт нормально, не искажает
Аудио и видео техника
год назад Источник
Маломощные согласующие трансформаторы ТМ5-22.
С хранения новые . Количество 42 шт. 1988 год. Оптом %.
год назад Источник
Микрофонный согласующий трансформатор Beag MKT-1H
Аудио и видео техника
9 месяцев назад Источник
AOR LA390 Новая магнитная антенна КВ и УКВ диапазона и согласующий трансформатор фирмы AOR Продается все вместе,без торга. Состояние всего новое,комплектация полная,внешнее и техническое без каких либо замечаний. Отправлю при необходимости.
2 года назад Источник
AOR LA390 Новая магнитная антенна КВ и УКВ диапазона и согласующий трансформатор фирмы AOR Продается все вместе,без торга. Состояние всего новое,комплектация полная,внешнее и техническое без каких либо замечаний. Отправлю при необходимости.
Москва2 года назад Источник
Изготовим на заказ согласующие трансформаторы серии ТОТ.
Магнитопровод либо феррит либо порошковое железо. Диаметр провода от 0,03 мм до 0,315 мм Возможно изготовления герметичного исполнения. Так же возможно изготовление согласующего трансформатора по вашим параметрам. По трансформаторам ТОТ минимальный заказ одна упаковка, размер упаковки зависит от модели. Например трансформатор ТОТ-35 упаковка 500 шт. Популярные модели ТОТ-21, ТОТ-28, ТОТ-31 ТОТ-35, ТОТ-39 Отправка по России СДЭК.
Аудио и видео техника
2 месяца назад Источник
Продаю согласующий трансформатор из ас 25кз-20. Можно перемотать для лампового усилителя 25 Ватт, выходная обмотка под 4 Ома ужЕ присутствует.
Аудио и видео техника
2 года назад Источник
Согласующий трансформатор с линией задержки (фазовращатель) для Кросс-Яги на диапазон 250-315Мгц (спутники Сатком). На звонки не всегда могу отвечать из за работы, поэтому лучше пишите здесь. Так же изготавливаю антенны Яги и Коросс-Яги (Кресты) на дипазоны 145 мгц, 435мгц, и 250-310 (Сатком).
Смотрите мой профиль, там есть антенны.
Аудио и видео техника
2 месяца назад Источник
— Согласующие трансформаторы усилителей катушечных магнитофонов разные, STM 200/210 в том числе, в процессе точного определения, где они применялись; — Обмен/продажа, цены договорные; MM/MC трансформаторы, мм мс трансформаторы
Аудио и видео техника
месяц назад Источник
Войти
Все сервисы становятся доступными без ограничений
Сможете пользоваться сервисом Festima.Ru на разных устройствах.
Это удобно и бесплатно
Что такое согласование импеданса и как использовать трансформатор согласования импеданса в вашей конструкции
Если вы являетесь инженером-конструктором радиочастот или кем-то, кто работал с беспроводными радиостанциями, термин « согласование импеданса » должен был ударить вас не раз.
Этот термин имеет решающее значение, поскольку он напрямую влияет на мощность передачи и, следовательно, на диапазон наших радиомодулей. Эта статья призвана помочь вам понять, что такое согласование импеданса, из основ, а также помочь вам разработать собственные схемы согласования импеданса с использованием трансформатора согласования импеданса, который является наиболее распространенным методом. Итак, приступим.
Короче говоря, согласование импеданса гарантирует, что выходное сопротивление одного каскада, называемого источником, равно входному импедансу следующего каскада, называемого нагрузкой . Это совпадение обеспечивает максимальную передачу мощности и минимальные потери. Вы можете легко понять эту концепцию, представив ее как лампочку, подключенную последовательно к источнику питания. Первая лампочка — это выходное сопротивление первого каскада (например, радиопередатчика), а вторая лампочка — нагрузка, или, другими словами, входное сопротивление второй лампочки (например, антенны).
Мы хотим убедиться, что на нагрузку подается наибольшая мощность, в нашем случае это будет означать, что наибольшая мощность будет передаваться в эфир, чтобы радиостанцию можно было услышать издалека. это максимальная передача мощности происходит, когда выходное сопротивление источника равно входному сопротивлению нагрузки потому что, если выходное сопротивление больше нагрузки, в источнике теряется больше мощности (первая лампочка светит ярче).
Измерение, используемое для определения степени согласования двух каскадов, называется КСВ (коэффициент стоячей волны). Это отношение большего импеданса к меньшему, 50-омный передатчик на 200-омную антенну дает 4 КСВ, 75-омная антенна, питающая смеситель NE612 (входной импеданс 1500 Ом), напрямую дает КСВ 20. Идеальное совпадение, скажем, антенны 50 Ом и приемника 50 Ом дает КСВ 1,9.0005
В радиопередатчиках нормальным считается КСВ ниже 1,5, а работа при КСВ выше 3 может привести к повреждению из-за перегрева устройств выходного каскада мощности (вакуумных ламп или транзисторов).
В приемных приложениях высокий КСВ не приведет к повреждению, но сделает приемник менее чувствительным, поскольку принимаемый сигнал будет ослаблен из-за рассогласования и, как следствие, потери мощности.
Поскольку в большинстве приемников используется входной полосовой фильтр той или иной формы, входной фильтр можно спроектировать таким образом, чтобы антенна согласовывалась с входным каскадом приемника. Все радиопередатчики имеют выходные фильтры, которые используются для согласования выходного каскада мощности с определенным импедансом (обычно 50 Ом). Некоторые передатчики имеют встроенные антенные тюнеры, которые можно использовать для согласования передатчика с антенной, если импеданс антенны отличается от выходного импеданса указанного передатчика. При отсутствии антенного тюнера необходимо использовать внешнюю согласующую схему. Потери мощности из-за рассогласования рассчитать сложно, поэтому специальные калькуляторы или Используются таблицы потерь КСВ .
Типичная таблица потерь КСВ показана ниже.
Используя приведенную выше таблицу КСВ, мы можем рассчитать потери мощности, а также потери напряжения. Напряжение теряется из-за несоответствия, когда импеданс нагрузки ниже импеданса источника, а ток теряется, когда импеданс нагрузки выше, чем импеданс источника.
Наш передатчик на 50 Ом с антенной на 200 Ом и КСВ 4 потеряет около 36 % своей мощности, а это означает, что на антенну будет подаваться на 36 % меньше мощности по сравнению с антенной с импедансом 50 Ом. Потерянная мощность будет в основном рассеиваться в источнике, то есть если наш передатчик выдавал 100Вт, то 36Вт дополнительно рассеется в нем в виде тепла. Если бы наш передатчик с сопротивлением 50 Ом имел КПД 60 %, он бы рассеивал 66 Вт при передаче 100 Вт на антенну с сопротивлением 50 Ом. При подключении к антенне 200 Ом она будет рассеивать дополнительные 36 Вт, поэтому общая мощность, теряемая в виде тепла в передатчике, составляет 102 Вт. Увеличение мощности, рассеиваемой в передатчике, означает не только то, что антенна не излучает полную мощность.
но также рискуем повредить наш передатчик, поскольку он рассеивает 102 Вт вместо 66 Вт, для работы с которыми он был разработан.
В случае антенны 75 Ом, подаваемой на вход 1500 Ом микросхемы NE612, нас беспокоят не потери мощности в виде тепла, а повышенный уровень сигнала, который может быть достигнут за счет использования согласования импеданса. Допустим, в антенне индуцируется РЧ-излучение мощностью 13 нВт. При импедансе 75 Ом 13 нВт дают 1 мВ — мы хотим согласовать это с нашей нагрузкой 1500 Ом. Для расчета выходного напряжения после согласующей цепи нам необходимо знать соотношение импедансов, в нашем случае 1500 Ом/75 Ом=20. Соотношение напряжений (как и соотношение витков в трансформаторах) равно квадратному корню из отношения импедансов, поэтому √20≈8,7. Это означает, что выходное напряжение будет в 8,7 раз больше, поэтому оно будет равно 8,7 мВ. Согласующие цепи действуют как трансформаторы.
Поскольку мощность, поступающая в согласующую цепь, и мощность, выходящая из нее, одинакова (за вычетом потерь), выходной ток будет меньше входного в 8,7 раза, но выходное напряжение будет больше.
Если бы мы согласовали высокое сопротивление с низким, мы получили бы более низкое напряжение, но более высокий ток.
Для согласования импеданса можно использовать специальные трансформаторы, называемые трансформаторами согласования импеданса. Основное преимущество трансформаторов как устройств согласования импедансов заключается в том, что они имеют широкополосный доступ, то есть могут работать с широким диапазоном частот. Аудиотрансформаторы с сердечниками из листовой стали, такие как те, которые используются в схемах ламповых усилителей для согласования высокого импеданса лампы с низким импедансом динамика, имеют полосу пропускания от 20 Гц до 20 кГц, радиочастотные трансформаторы, изготовленные с использованием феррита или даже воздуха. ядра могут иметь полосу пропускания от 1 до 30 МГц.
Трансформаторы могут использоваться в качестве устройств согласования импеданса из-за их коэффициента трансформации, который изменяет импеданс, который «видит» источник.
Вы также можете проверить эту основную статью о трансформаторах, если вы совершенно не знакомы с трансформаторами. Если у нас есть трансформатор с соотношением витков 1:4, это означает, что если 1 В переменного тока подается на первичную обмотку, на выходе мы получим 4 В переменного тока. Если мы добавим к выходу резистор 4 Ом, то во вторичной обмотке потечет ток 1 А, ток в первичной равен току вторичной обмотки, умноженному на коэффициент витков (деленный, если трансформатор был понижающего типа, как сетевой трансформаторы), поэтому 1А*4=4А. Если мы воспользуемся законом Ома для определения импеданса, который трансформатор представляет для цепи, мы получим 1 В / 4 А = 0,25 Ом, в то время как мы подключили нагрузку 4 Ом после согласующего трансформатора. Отношение импеданса составляет 0,25 Ом к 4 Ом или также 1:16. Это также можно рассчитать с помощью этого Формула коэффициента импеданса :
(n A /n B )²=r i
где n A — число витков первичной обмотки с большим количеством витков, n B — число витков первичной обмотки.
обмотка с меньшим количеством витков, а r i — коэффициент импеданса. Так происходит согласование импедансов.
Если бы мы снова использовали закон Ома, но теперь для расчета мощности, поступающей в первичную обмотку, мы бы получили 1 В * 4 А = 4 Вт, во вторичной обмотке мы бы получили 4 В * 1 А = 4 Вт. Это означает, что наши расчеты верны, что трансформаторы и другие 9Цепи согласования импеданса 0003 не дают больше мощности, чем они питаются. Здесь нет свободной энергии.
Как выбрать согласующий трансформатор импедансаСхема согласования трансформатора может использоваться, когда необходима полосовая фильтрация, она должна резонировать с индуктивностью вторичной обмотки на частоте использования. Основные параметры трансформаторов как устройств согласования полного сопротивления:0094
постоянный токЧисло витков первичной обмотки должно быть достаточным, чтобы реактивное сопротивление первичной обмотки трансформатора (она же катушка) в четыре раза превышало выходное сопротивление источника на самой низкой рабочей частоте.
Количество витков вторичной обмотки равно количеству витков первичной обмотки, деленному на квадратный корень из отношения импедансов.
Нам также нужно знать, какой тип и размер ядра использовать, разные ядра хорошо работают на разных частотах, вне которых они показывают потери.
Размер сердечника зависит от мощности, протекающей через сердечник, так как каждый сердечник имеет потери, и сердечники большего размера могут лучше рассеивать эти потери и не так легко проявлять магнитное насыщение и другие нежелательные явления.
Воздушный зазор необходим, когда постоянный ток будет протекать через любую обмотку трансформатора, если используемый сердечник изготовлен из стальных пластин, как в сетевом трансформаторе.
Например, нам нужен трансформатор для согласования источника 50 Ом с нагрузкой 1500 Ом в диапазоне частот от 3 МГц до 30 МГц в приемнике. Сначала нам нужно знать, какой сердечник нам понадобится, поскольку это приемник, через трансформатор будет проходить очень небольшая мощность, поэтому размер сердечника может быть небольшим. Хорошим ядром в этом приложении будет FT50-75. По словам производителя, его частотный диапазон как широкополосного трансформатора составляет от 1 МГц до 50 МГц, что достаточно для этого приложения.
Теперь нам нужно рассчитать первичные витки, нам нужно первичное реактивное сопротивление в 4 раза выше, чем выходное сопротивление источника, то есть 200 Ом. На минимальной рабочей частоте 3 МГц катушка индуктивности 10,6 мкГн имеет реактивное сопротивление 200 Ом. С помощью онлайн-калькулятора рассчитываем, что нам нужно 2 витка провода на сердечнике, чтобы получить 16 мкГн, чуть больше 10,6 мкГн, но в данном случае лучше, чтобы он был больше, чем меньше.
От 50 Ом до 1500 Ом дает коэффициент импеданса 30. Поскольку коэффициент витков представляет собой квадратный корень из коэффициента импеданса, мы получаем около 5,5, поэтому на каждый первичный виток нам нужно 5,5 витка вторичной обмотки, чтобы 1500 Ом на вторичной обмотке выглядели как 50 Ом на вторичной обмотке. источник. Поскольку у нас 2 витка на первичке, нам нужно 2*5,5 витка на вторичке, то есть 11 витков. Диаметр провода должен соответствовать 3А/1мм 9Правило 0133 2 (максимум 3 А, протекающих на каждый квадратный миллиметр площади поперечного сечения провода).
Трансформаторное согласование часто используется в полосовых фильтрах, для согласования резонансных цепей с низким импедансом антенн и смесителей . Чем выше импеданс, нагружающий схему, тем меньше полоса пропускания и выше добротность. Если бы мы подключили резонансный контур напрямую к низкоомному контуру, полоса пропускания очень часто была бы слишком большой, чтобы быть полезной.
Резонансный контур состоит из вторичной обмотки L1 и первого конденсатора 220 пФ и первичной обмотки L2 и второго конденсатора 220 пФ.
На изображении выше показано согласование трансформатора, используемого в ламповом усилителе мощности звука для согласования выходного импеданса 3000 Ом лампы PL841 с динамиком 4 Ом. 1000 пФ C67 предотвращает звон на более высоких звуковых частотах.
Согласование автотрансформатора для баланса импеданса Схема согласования автотрансформатора представляет собой вариант схемы согласования трансформатора , в которой две обмотки соединены друг над другом. Обычно используется в Катушки индуктивности фильтра ПЧ вместе с трансформатором, согласующим с базой, где он используется для согласования более низкого импеданса транзистора с высоким импедансом, что меньше нагружает схему настройки и обеспечивает меньшую полосу пропускания и, следовательно, большую избирательность.
Процесс их проектирования практически одинаков, при этом количество витков на первичной обмотке равно количеству витков от вывода катушки до «холодного» или заземленного конца, а количество витков на вторичной обмотке равно количество витков между отводом и «горячим» концом или концом, который подключен к нагрузке.
На изображении выше показана схема согласования автотрансформатора. C не является обязательным, если он используется, он должен быть в резонансе с индуктивностью L на частоте использования. Таким образом, схема также обеспечивает фильтрацию.
На этом изображении показано согласование автотрансформатора и трансформатора, используемое в трансформаторе ПЧ. Высокоомный автотрансформатор подключается к С17, этот конденсатор образует резонансный контур со всей обмоткой. Поскольку этот конденсатор подключается к концу автотрансформатора с высоким импедансом, сопротивление, нагружающее настроенную схему, выше, поэтому Q схемы больше, а ширина полосы ПЧ уменьшается, что улучшает избирательность и чувствительность.
Согласование трансформатора подает усиленный сигнал на диод.
Согласование автотрансформатора, используемое в транзисторном усилителе мощности, оно согласовывает выходное сопротивление транзистора 12 Ом с антенной 75 Ом. C55 подключен параллельно высокоомному концу автотрансформатора, образуя резонансный контур, который отфильтровывает гармоники.
Трансформаторы для согласования импеданса — JFW Industries
Модели онлайн-трансформаторов для согласования импеданса JFW перечислены в таблице ниже. Трансформатор согласования импеданса представляет собой устройство с малыми потерями, используемое для согласования двух систем с разным импедансом. Приведенные ниже модели используются для согласования системы на 50 Ом с системой на 75 Ом. Эти модели имеют ограниченную полосу пропускания из-за внутренней конструкции реактивного трансформатора.
Опции трансформатора согласования импеданса
- Любая комбинация разъемов RF (BNC, SMA, N, TNC, 7/16, F, обратная полярность, с цепочками бус и др. )
- Любое согласованное сопротивление (50 Ом, 75 Ом, 93 Ом, 100 Ом, 125 Ом и многие другие)
- Доступные индивидуальные модели доступны по запросу
)Часто задаваемые вопросы
Для вашего конкретного применения, пожалуйста, свяжитесь с JFW для получения помощи или используйте нашу форму запроса.
| JFW Model # | Impedance | Frequency Start | Frequency Stop | Attenuation Loss | 50 Ohm End Connector | 75 Ohm End Connector |
|---|---|---|---|---|---|---|
| 57ZT | 50 Ohm to 75 Ohm | 0.5 MHz | 600 MHz | 0.75 dB | BNC, N, SMA, TNC | BNC, F, N, TNC |
| 57ZT-1.2G | 50 Ohm to 75 Ohm | 5 MHz | 1218 MHz | 1. 25 dB | BNC, N, SMA | BNC, F, N |
| 57ZT-1G | 50 Ohm to 75 Ohm | 0.5 MHz | 1000 MHz | 0.75 dB | BNC , N, SMA, TNC | BNC, F, N, TNC |
| 57ZTT-AA | 50 Ом до 75 OHM | 800 МГц | 2200 МГц | 2200 МГц | 909,5. DBZ2200 МГц. | BNC, F, N, TNC |
| 57ZTT-AJ | 50 Ohm to 75 Ohm | 500 MHz | 3000 MHz | 0.5 dB | BNC, N, SMA | BNC, F, N |
| 57ZTT-AN | 50 Ohm to 75 Ohm | 800 MHz | 2200 MHz | 0.5 dB | BNC, N, SMA, TNC | BNC, F, N, TNC |
| 57ZTT-AP | 50 Ohm to 75 Ohm | 800 MHz | 2200 MHz | 0,5 дБ с блоком постоянного тока | BNC, N, SMA, TNC | BNC, F, N, TNC |
- Sort by Default
- Default
- Custom
- Name
- Price
- Date
- Popularity (sales)
- Average rating
- Relevance
- Random
- Код продукта
- Дисплей 15 товаров на странице
- 15 товаров на странице
- 30 товаров на странице
- 45 товаров на странице
JFW Модель №: 57ZT-1G
Импеданс: 50 Ом до 75 Ом
Запуск частоты: 0,5 МГц
Остановка частоты: 1000 МГц
Потеря. : BNC, N, SMA, TNC
Концевой разъем 75 Ом: BNC, F, N, TNC
Документация: Спецификация | ЧертежПодробнее
Модель JFW #: 57ZT
Импеданс: 50 Ом до 75 Ом
Запуск частоты: 0,5 МГц
Остановка частоты: 600 МГц
Потеря. TNC
Концевой разъем 75 Ом: BNC, F, N, TNC
Документация: Спецификация | Чертеж (BNC)Подробнее
Модель JFW #: 57ZT-1.2G
Полное сопротивление: 50–75 Ом
Начальная частота: 5 МГц
Конечная частота: 1218 МГц
Потери на затухание: 1,25 дБ
50 Ом Концевой разъем: BNC, N, BNC
, Ом Конец разъема
5000 9000
Документация: Технический паспорт | ЧертежПодробнее
Модель JFW #: 57ZTT-AJ
Полное сопротивление: от 50 Ом до 75 Ом
Начальная частота: 500 МГц
Конечная частота: 3000 МГц
Потери на затухание: 0,5 дБ
Концевой разъем 50 Ом: BNC, N, SMA
Концевой разъем 75 Ом: BNC, F, N
Документация: Лист данных4 | Чертеж
Подробнее
JFW Модель №: 57ZTT-AA
Импеданс: 50 Ом до 75 Ом
Запуск частоты: 800 МГц
Остановка частоты: 2200 МГц
. 0003 Концевой разъем 50 Ом: BNC, N, SMA, TNC
Концевой разъем 75 Ом: BNC, F, N, TNC
Документация: Спецификация | ЧертежПодробнее
JFW Модель №: 57ZTT-AN
Импеданс: 50 Ом до 75 Ом
Запуск частоты: 800 МГц
Остановка частоты: 2200 МГц
. : BNC, N, SMA, TNC
Концевой разъем 75 Ом: BNC, F, N, TNC
Документация: Спецификация | ЧертежПодробнее
Модель jfw #: 57ZTT-AP
Импеданс: 50 Ом до 75 Ом
Запуск частоты: 800 МГц
Остановка частоты: 2200 МГц
. Концевой разъем 50 Ом: BNC, N, SMA, TNC
Концевой разъем 75 Ом: BNC, F, N, TNC
Документация: Технический паспорт | ЧертежПодробнее
: BNC, N, SMA, TNC
0003 Концевой разъем 50 Ом: BNC, N, SMA, TNC Поиск продукта
Ищи:Контакт
JFW Industries, Inc.
5134 Commerce Square Drive
Индианаполис, 46237
БЕСПЛАТНЫЙ 881-6790
Трансформаторы согласования импеданса и изолирующий трансформатор
| НОМЕР ДЕТАЛИ BH | ПОСТОЯННАЯ ET (В мсек. МИН.) | КОЭФФИЦИЕНТ ОБОРОТОВ | ПЕРВИЧНАЯ ИНДУКТИВНОСТЬ | НАПРЯЖЕНИЕ ИЗОЛЯЦИИ | СХЕМА | ВИД УПАКОВКИ | РАЗМ. «А» МАКС. | РАЗМ. «В» МАКС. |
|---|---|---|---|---|---|---|---|---|
| 500-1430 | 40 | 1:1:27 | 2,8 мГн | 500 В постоянного тока | 6 | 6 | 0,37 | 0,32 |
| L00-1455 | 100 | 1:1 | 21 мГн | 1500 ВСКЗ | 3 | 1 | 0,4 | 0,35 |
| 500-1461 | 1200 | 1:1 | 800 мГн | 2200 ВСКЗ | 4 | 1 | 0,57 | 0,4 |
| 500-1463 | 0 | 1:1 | 140uH | 1200 В переменного тока | 4 | 3 | 0,54 | 0,31 |
| 500-1465 | 380 | 1КТ: 1КТ | 193 мГн | 1500 ВСКЗ | 2 | 1 | 0,45 | 0,43 |
| 500-1438 | 3 | 1КТ: 1КТ | 150 Н | 500 В постоянного тока | 5 | 2 | Н/Д | н/д |
| 500-1542 | 900 | 1КТ: 1КТ | 430МХ | 2900 В постоянного тока | 2 | 1 | 0,56 | 0,39 |
| 500-1544 | 90 | 1: 1КТ | 2,2 мГн | 1000 ВСКЗ | 1 | 1 | 0,6 | 0,35 |
| 500-2279 | 1,5 | 1: 1 РЕЗЬБА | 100 мкГн | 2500 В переменного тока | 5 | 4 | Н/Д | н/д |
| 500-2387 | 14 | 1:1. 22 РЕЗЬБА | 1,0 мГн | 1500 В переменного тока | 6 | 5 | Н/Д | н/д |
| 500-3177 | нет данных | нет данных | 205 мкГн | 500 В переменного тока | См. pdf | См. pdf | См. pdf | См. pdf |
| 500-3187 | 2.1 | 1:1 | 100 мкГн | 500 ВСКЗ | 200°С | См. pdf | См. pdf | |
| L00-1488 | 25 | 1: 1КТ | 2,2 мГн | 1000 ВСКЗ | 1 | 1 | См. pdf | См. pdf |
| L00-3360 | 45 | 1:1:1 | 3,3 мГн | См. pdf | См. pdf | См. pdf | См. pdf | См. pdf |
- Примечание. Номера деталей, начинающиеся с буквы «L», соответствуют требованиям RoHS.
Steren Согласующий трансформатор 75/300 Ом
Сопутствующие товары
Добавить в корзину
Быстрый просмотр
Терминатор F 75 Ом
Сейчас: 7,99 долл. США
Коммерческий L-адаптер Подходит для коаксиальных сетей, используемых для передачи видео, данных и телефонии.
200-075
Добавить в корзину
Быстрый просмотр
Steren 10K Ohm 3/8in Horizontal Preset
STEREN
Сейчас:
8,99 долл.
США
Технические характеристики: Сопротивление: 10 кОмМощность: 0,25 Вт Напряжение: 100 В ВАЖНО: Этот товар продается в «Упаковке для продажи» из 5 штук, которая включает 1 штуку на единицу розничной продажи (т. Е. Каждая упаковка включает в себя 5…
100-405
Добавить в корзину
Быстрый просмотр
Steren 100K Ohm 1/2W Логарифмический потенциометр
STEREN
Сейчас: 8,99 долл. США
Технические характеристики: Сопротивление: 100 кОмМощность: 0,5 Вт Напряжение: 200 В ВАЖНО: Этот товар продается в «Упаковке для продажи» из 5 штук, которая включает 1 штуку на единицу розничной продажи (т. Е. Каждая упаковка включает в себя 5…
100-412
Клиенты также просмотрели
Добавить в корзину
Быстрый просмотр
Кабель Steren 6ft USB 3.
0 A Male to Micro B Male — черныйSTEREN
Сейчас: $15,99
Кабель Steren Premium Quality USB 3.0 «папа» — «папа» Micro B. Эти кабели USB 3.0 обратно совместимы с USB 2.0, 1.0. Этот кабель можно использовать для подключения портативных внешних жестких дисков,…
506-176БК-ПБ
Добавить в корзину
Быстрый просмотр
Эргономичный проводной контроллер Steren PS3 с совместимостью с компьютером
STEREN
Сейчас: $13,99
Наслаждайтесь любимыми видеоиграми с комфортом на своем ПК или ноутбуке, этот контроллер даст вам легкость и скорость, которые вы ищете, чтобы делать свои лучшие движения и трюки.
Эргономичный легкий…
СМП-КОМ-015
Добавить в корзину
Быстрый просмотр
Наклонное настенное крепление Steren для плоскопанельных телевизоров с диагональю до 37 дюймов.
Сейчас: $32,99
Для экранов до 37 дюймов Стандарт VESA: 100×100 / 200×100 / 200×200Расстояние от стены до телевизора: 5,3 см (2,08″)Выдерживает нагрузку 40 кгПростая установкаМаксимальный угол наклона: 6 градусов
СМП-СТВ-031
Добавить в корзину
Быстрый просмотр
Двойное домашнее зарядное устройство USB 2,1 А
Сейчас: 9,99 долл. США
Зарядное устройство постоянного тока с двумя портами USB.
Совместимо с iPad, iPhone и iPod. порты могут быть загружены стандартными USB-устройствами. Выход 5 вольт и до 2А на порт. изготовлен из полированного белого пластика.
СМП-ЭЛИ-713
Распродано
Быстрый просмотр
6ft Elite Heavy Duty USB 2.0 Удлинительный кабель «папа-мама»
Сейчас: 7,99 долл. США
Прочные литые фиксаторы натяжения снижают напряжение и продлевают срок службы кабеля Кабель USB 2.0 A-Male-B-MaleПлакированные контакты, совместимые с USB 2.0Черная ПВХ-оболочкаПривлекательная розничная упаковкаДлина: 6 футов
СМП-УСБ-493
Добавить в корзину
Быстрый просмотр
2-позиционный коаксиальный ползунковый переключатель A/B
Сейчас: $12,99
Переключение между 2 источниками входного сигнала В комплект входят аппаратное обеспечение и клейкая прокладка Входы 75 Ом – выход 7 Ом Полоса пропускания 5-900 МГц УВЧ-УКВ-FM
200-310
Добавить в корзину
Быстрый просмотр
6-футовый 3-RCA композитный видеокабель
Сейчас: $12,99
Соединительные разъемы RCA для домашнего кинотеатра высокой четкости Непревзойденное качество и высочайшая производительность аудиооборудования для домашнего кинотеатра Сверхгибкая прорезиненная ПВХ-оболочка Цветовая маркировка (RD, WH, YL) Полностью.
..
254-315БЛ
Добавить в корзину
Быстрый просмотр
3-футовый композитный видеокабель 3-RCA
Сейчас: 9,99 долл. США
Соединительные разъемы RCA для домашнего кинотеатра высокой четкости Непревзойденное качество и высочайшая производительность аудиооборудования для домашнего кинотеатра Сверхгибкая прорезиненная ПВХ-оболочка Цветовая маркировка (RD, WH, YL) Полностью…
254-310БЛ
Добавить в корзину
Быстрый просмотр
Bluetooth-колонка для душа Steren со встроенным микрофоном
STEREN
Сейчас: 11,99 долларов США
Динамик Bluetooth и душ без помощи рук.
В дополнение к воспроизведению звука в отличном качестве, функции приема звонков с любого сотового телефона, использующего эту технологию. Крышкой с герметиком,…
SMP-BOC-862
Трансформаторы для согласования импеданса
Есть много случаев, когда нагрузка, которую необходимо приводить в действие, несовместима с частью оборудования, доступного для приведения в действие нагрузки. Это может быть для аудио или практически всего, что использует форму волны переменного тока для передачи сигнала/мощности/формы волны. Трансформаторы, согласующие полное сопротивление, делают нагрузку похожей на нагрузку, для управления которой она предназначена.
Основы трансформатора:
На приведенной ниже схеме вы видите два трансформатора. Верхний трансформатор имеет коэффициент обмотки 1:1. Это означает, что ВЫХОДНОЕ напряжение будет равно ВХОДНОМУ напряжению (без учета очень малых потерь в сердечнике и меди).
Трансформатор B имеет соотношение 1:2. Это означает, что ВЫХОДНОЕ напряжение будет ДВОЙНЫМ по сравнению с ВХОДНЫМ напряжением.
Мощность:
Вы должны знать, что трансформатор НЕ производит никакой энергии. Мощность передается только от одной обмотки к другой. Если на вторичной обмотке нет нагрузки, через первичную обмотку протекает лишь небольшое количество «тока возбуждения», а через вторичную обмотку ток не течет. Мощность, подводимая к первичной обмотке, будет равна мощности, производимой на выходе вторичной обмотки.
В следующем разделе мы рассмотрим усилитель, способный выдать 50 Вт на нагрузку 2 Ом. Это означает, что он может подавать только 10 вольт на нагрузку динамика. Он также рассчитан на подачу 5 ампер на нагрузку динамика при полной мощности. Динамик, который мы будем использовать, имеет импеданс 8 Ом.
Если мы подключим трансформатор 1:1 к 8-омному динамику (как на схеме ниже) и подадим на первичную обмотку напряжение 10 вольт, трансформатор передаст напряжение на вторичную обмотку и, следовательно, на динамик.
Если использовать формулу P=E ² /R Мы увидим, что 10 вольт смогут производить только 12,5 Вт.
Входная-выходная мощность:
P=10 ² /8
P=100/8
P=12,5 Вт
Если мы используем формулу P = I * E, чтобы найти ток, протекающий через обмотки.
Первичный и вторичный ток:
I=12,5/10
I=1,25 А
Ток, протекающий через обе обмотки трансформатора 1:1, составляет 1,25 ампера.
Если подать 10-вольтовый сигнал на трансформатор с соотношением 1:2 и подключить 8-омный динамик к вторичной обмотке, напряжение на 8-омном динамике будет 20 вольт. Помните, что напряжение на вторичной обмотке в два раза больше, чем на первичной (потому что у нас соотношение 1:2). Если напряжение удваивается, а нагрузка (8 Ом) остается постоянной, ток удваивается. Это позволит увеличить мощность, подаваемую на 8-омный динамик, в четыре раза. Если вернуться к формуле P=E ² /R…
Вторичная мощность:
P=20 ² /8
P=400/8
P=50 Вт
Если динамик получает мощность 50 Вт, а трансформатор не дает никакой мощности, это означает, что усилитель выдает 50 Вт при выходном напряжении 10 вольт.
Для этого усилителю придется выдавать больший ток на 10 вольт.
Если использовать формулу P=I*E, то можно увидеть, что ток, протекающий от усилителя , составляет 5 ампер.
Первичный ток:
I=50/10
I=5 ампер
Основная мощность:
P=I*E
P=5*10
P=50 Вт (аналогично вторичной мощности)
Помните, что когда мы приводили в действие динамик с сигналом 10 вольт, мы могли подавать в динамик только 12,5 Вт. С трансформатором тот же усилитель мог выдать 50 Вт на 8-омный динамик. Это та же самая мощность, которую усилитель мог бы подать на 2-омный динамик (которого у нас не было).
Соотношение ток/напряжение:
Мы уже знаем, что мощность на входе и выходе трансформатора одинакова (входная мощность = выходная мощность). Если мощность составляет 50 Вт, первичный ток равен 5 ампер, а первичное напряжение равно 10 вольт, мы можем определить напряжение и ток, протекающий во вторичной обмотке. Когда мы посмотрим на формулу P=I*E, мы увидим, что напряжение и ток будут обратно пропорциональны на каждой стороне трансформатора.
Если мощность постоянна, а ток в первичной обмотке удваивается (из-за соотношения 1:2), во вторичной обмотке он уменьшается вдвое. Обратное верно для напряжения. Соотношение 1:2 приведет к удвоению напряжения во вторичной обмотке. По количеству витков всегда можно сказать, где напряжение будет больше. Поскольку вторичная обмотка имеет вдвое большее количество витков (отношение 1:2), напряжение во вторичной обмотке будет выше. Если бы во вторичной обмотке было меньше витков, напряжение во вторичной обмотке было бы ниже.
- В следующих уравнениях:
- V p = Первичное напряжение
- I p = первичный ток
- N p = Первичные витки
- В с = вторичное напряжение
- I s = вторичный ток
- N s = второстепенные витки
Математически…
В р / Н р =
В с / Н с
I р * N р =
Я с * Н с
На следующем рисунке видно, что шкив на велосипеде и шкив на насосе имеют одинаковый размер.
Это позволило бы среднему гонщику удовлетворить требуемый спрос на перекачиваемую воду. Скорость, с которой должны вращаться педали, и крутящий момент, который должен быть приложен к педалям, позволили бы среднему гонщику управлять насосом с требуемой скоростью. Небольшой гонщик может крутить педали достаточно быстро, но соотношение между основным шкивом (приводимым в движение велосипедом) и вторичным шкивом (на насосе) не позволит ему (или ей) перекачать необходимое количество воды ( у него или у нее не будет достаточно силы, чтобы развить крутящий момент для достаточного привода насоса с этой комбинацией шкивов). Крупный гонщик (бодибилдер) может легко крутить педали, но может быть не в состоянии поддерживать скорость, необходимую для перекачки достаточного количества воды. Опять же … это было бы хорошей установкой для среднего гонщика. Это аналогично усилителю, предназначенному для выдачи полной мощности на нагрузку 2 Ом, управляющую 2-омным динамиком через трансформатор 1: 1. Думайте о серебряном шкиве как о первичной (ведомой) обмотке трансформатора, а о золотом шкиве — как о вторичной обмотке.
Оранжевый пояс — это магнитное поле, соединяющее первичную обмотку со вторичной.
Приведенная ниже установка лучше всего подходит для более быстрого гонщика меньшего размера. Это соотношение потребует меньшего крутящего момента, но большей скорости вращения педали, чтобы перекачивать воду с требуемой скоростью. Средний гонщик может перекачать достаточно воды, но для него это не оптимально. Производитель кузова вряд ли сможет обеспечить достаточную скорость вращения педалей с этой комбинацией. Усилитель (оптимизированный для нагрузки 2 Ом) сможет передать свою номинальную мощность на нагрузку динамика 1,5 Ом, если коэффициент трансформации 1,33:1. Если мы приравняем крутящий момент к току и приравняем скорость педали к напряжению и вспомним, что мощность в трансформаторе равна мощности из трансформатора (без учета потерь), мы можем увидеть следующее. Напряжение будет выше на стороне трансформатора с наибольшим количеством обмоток (в данном случае он первичный).
Это означает, что ток будет выше на стороне с меньшим количеством витков. Помните, что P=I*E. Если мощность одинакова на обеих сторонах трансформатора, напряжение и ток обратно пропорциональны. В этом примере нагрузка динамика потребляла бы слишком много тока от усилителя при прямом управлении. Трансформатор позволяет усилителю пропускать безопасную величину тока и по-прежнему нагружать громкоговорители с низким импедансом до полной мощности.
Эта установка лучше всего подходит для кузовщика. Это соотношение потребует большего крутящего момента и меньшей скорости педали. Опять же, средний гонщик может перекачать достаточно воды, но для него это не оптимально. Меньший гонщик вряд ли сможет создать достаточный крутящий момент с этой комбинацией. Усилитель (оптимизированный для нагрузки 2 Ом) сможет подать свою номинальную мощность на динамик 2,7 Ом, если коэффициент трансформации 1:1,33. Усилитель не выдает достаточного напряжения для передачи полной мощности на нагрузку с высоким импедансом.
Трансформатор увеличивает напряжение на вторичной обмотке (точно так же, как конфигурация шкива увеличивает скорость вращения насоса). Это позволяет усилителю выдавать полную мощность на нагрузку с высоким импедансом.
- В следующем калькуляторе:
- Ток, напряжение и мощность усилителя (или входного сигнала) представляют собой ток, напряжение и мощность, передаваемые усилителем в трансформатор.
- Выходной ток, напряжение и мощность — это ток, напряжение и мощность, передаваемые в динамик трансформатором.
- Вы хотите, чтобы номинальная мощность усилителя соответствовала входной мощности и выходной мощности .
- Вы хотите, чтобы максимальный безопасный ток точно соответствовал входной мощности.
- Измените соотношение, изменив количество первичных или вторичных обмоток.
- Максимальная мощность усилителя — это максимальная мощность, которую ваш усилитель может выдавать на канал при наименьшем номинальном импедансе нагрузки.
- Наименьшая номинальная нагрузка — полное сопротивление нагрузки, используемое для номинальной мощности.
- Напряжение усилителя — это напряжение, которое усилитель вырабатывает для обеспечения номинальной мощности на номинальной нагрузке.
- Ток усилителя – это ток, протекающий при полной мощности в трансформатор.
- Нагрузка динамика представляет собой импеданс нагрузки на вторичной обмотке трансформатора.
- Максимальный безопасный ток — это ток, который усилитель будет выдавать при минимальной номинальной нагрузке при полной мощности.
Серия COM 200 мВт — коммуникационный аудио/сигнальный согласующий трансформатор.
Сохранить 0
Артикул: COM10
наполнитель
Полное сопротивление (отношение витков): COM10 — от 100 до 100 Ом (отношение 1:1)
COM10 — от 100 до 100 Ом (отношение 1:1) COM11 — от 100 до 8 Ом (отношение 3,5:1) COM12 — от 150 Ом до 150 Ом (соотношение 1:1)COM13 — от 150 Ом до 600 Ом (соотношение 1:2)COM14 — от 150 Ом до 10 кОм (соотношение 1:8,2)COM15 — от 200 Ом до 8 Ом (соотношение 5:1) )COM16 — от 600 Ом до 150 Ом (соотношение 2:1)COM17 — от 600 Ом до 600 Ом (соотношение 1:1)COM18 — от 600 Ом до 10 кОм (соотношение 1:4,1)COM19- от 600 Ом до 15 кОм (соотношение 1:5)COM20 — от 1 кОм до 2,5 кОм (соотношение 1:1,6)COM21 — от 2,5 кОм до 1 кОм (соотношение 1,6:1)COM22 — от 10 кОм до 600 Ом (4.
1: 1 соотношение)COM23 — от 10 кОм до 10 кОм (соотношение 1:1)COM24 — от 15 кОм до 600 Ом (соотношение 5:1)
Вариант
COM10 — от 100 Ом до 100 Ом (соотношение 1:1) — 13,50 долл. СШАCOM11 — от 100 Ом до 8 Ом (соотношение 3,5:1) — 13,50 долл. США COM12 — от 150 Ом до 150 Ом (соотношение 1:1) — 13,50 долл. США COM13 — от 150 Ом до 600 Ом (соотношение 1:2) — 13,50 долл. США COM14 — от 150 Ом до 10 кОм Ом (соотношение 1:8,2) — 13,50 долл. СШАCOM15 — от 200 Ом до 8 Ом (соотношение 5:1) — 13,50 долл. СШАCOM16 — от 600 Ом до 150 Ом (соотношение 2:1) — 13,50 долл. СШАCOM17 — от 600 Ом до 600 Ом (1:1) соотношение) — 13,50 долл. США COM18 — от 600 Ом до 10 кОм (соотношение 1:4,1) — 13,50 долл. США COM19- от 600 Ом до 15 кОм (соотношение 1:5) — 13,50 долл. США COM20 — от 1 кОм до 2,5 кОм (соотношение 1:1,6) — 13,50 долл. США COM21 — от 2,5 кОм до 1 кОм (соотношение 1,6:1) — 13,50 долл. США COM22 — 10 кОм до 600 Ом (соотношение 4,1:1) — 13,50 долл. США COM23 — от 10 кОм до 10 кОм (соотношение 1:1) — 13,50 долл.
США COM24 — от 15 кОм до 600 Ом (соотношение 5:1) — 13,50 долл. США
Поделитесь этим продуктом
Дизайн
Эти согласователи связи предназначены для получения необходимого коэффициента трансформации для сигнала линейного уровня.
Основной (вход)
Предназначен для симметричного или несимметричного линейного сигнала низкого уровня.
Вторичный (выход)
Предназначен для симметричного или несимметричного линейного сигнала низкого уровня.
Магнитная проволока
Все устройства намотаны самой тонкой первичной медной магнитной проволокой. Во всех обмотках используется провод с толстой изоляцией, что обеспечивает превосходный выход продукции, более низкие затраты для заказчика и длительный срок службы.
В сердечнике
EDCOR используются лучшие сердечники из ориентированной по зерну стали M6.
Каждая единица складывается вручную, чтобы обеспечить не менее 92% стек.
Шпулька
Литой нейлон 6/6 с добавлением 30%-35% стекловолокна. Добавление стекловолокна обеспечивает более высокую температуру теплового изгиба, что приводит материал к классу температурной классификации HB UL.
Заделка/монтаж
Этот блок предназначен для монтажа на печатной плате. Размер основания и предлагаемый размер отверстия и контактной площадки см. на габаритном чертеже.
Технические характеристики
| Мощность | 200 мВт |
| Вход | Сбалансированный или несбалансированный |
| Первичный (входной) Импеданс | Зависит от модели. |
| Выход | Сбалансированный или несбалансированный |
| Вторичный (выход) Импеданс | Зависит от модели. |
| Коэффициент поворота | Зависит от модели. |
| Конфигурация обмотки | Перемежающаяся обмотка |
| Частотная характеристика/THD+График шума | COM18, COM22, COM23, COM24 |
| Частотная характеристика | 50~15 кГц, <1 дБн |
| КНИ+шум | <0,1% при 1 кГц. |
| Вносимые потери | <1 дБ |
| Материал бобины | Нейлон 6/6 GF-30 |
| Класс воспламеняемости | Класс НВ |
| Финишная упаковка рулона | Электроизоляционная лента из полиэфирной пленки |
| Размер сердечника | EI18 (0,187 x 0,187 дюйма) |
| Основной материал | М-6 29 калибра. ламинированная сталь с ориентированным зерном |
| Вторичная изоляция | Прозрачный полиэфирный лак, высыхающий на воздухе |
| Завершение | 8-контактная печатная плата |
| Крепление | Печатная плата (PCB) |
| Монтажная ориентация | Укладка |
| Вес | 0,07 фунта. |
| Соответствие | RoHS и досягаемость |
| Габаритный чертеж | 15000-EI187-187-P08 |
| 3D-модель (ШАГ) | 15000-EI187-187-P08 |
Ваша платежная информация надежно обрабатывается.
