Справочная и техническая информация о деталях двигателей

Характеристики автомобильных двигателей.

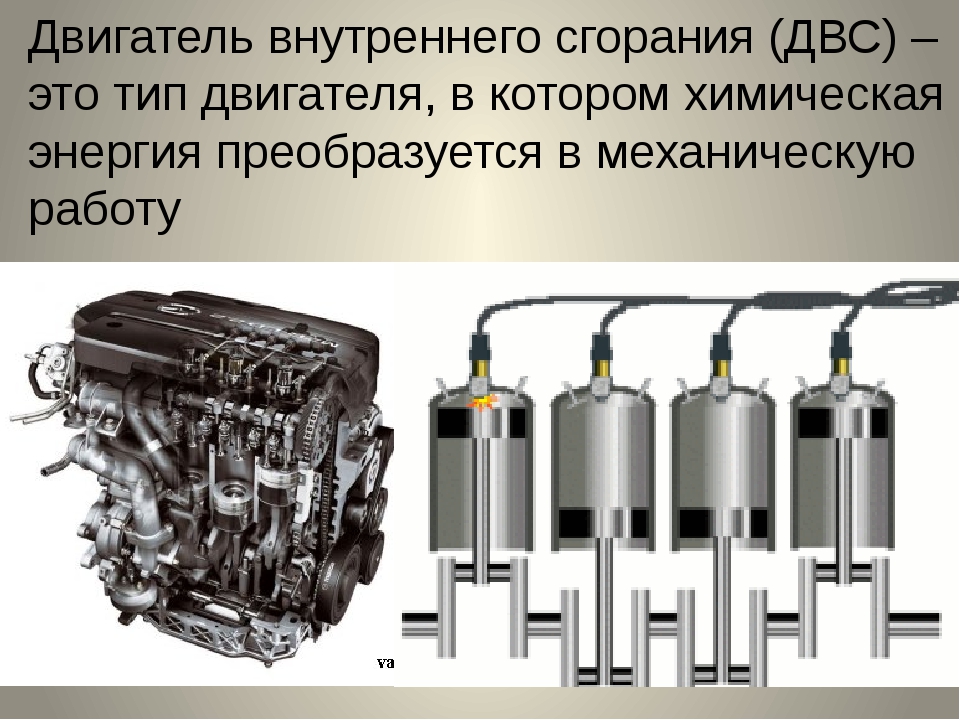

Двигатели внутреннего сгорания (ДВС) — это наиболее распространенный источник энергии для транспортных средств.

Этот двигатель вырабатывает мощность за счет преобразования химической энергии топлива в теплоту, которая затем преобразуется в механическую работу.
Преобразование химической энергии в теплоту осуществляется при сгорании топлива, а последующий переход теплоты в механическую работу осуществляется за счет внутренней энергии рабочего тела, которое, расширяясь, выполняет работу. В качестве рабочих тел в ДВС используются газы, давление которых возрастает за счет сжатия. Если процесс сгорание топлива происходит внутри цилиндра двигателя, этот процесс называется внутренним сгоранием. Если процесс сгорания происходит вне цилиндра, то он называется внешним сгоранием. По количеству тактов различают двигатели с двухтактным и четырехтактным рабочим циклом.  Двухтактный двигатель

это двигатель, в котором присутствуют два рабочих такта: сжатие и расширение. В двухтактном двигателе весь рабочий цикл полностью происходит в течение одного оборота коленчатого вала. Газообмен происходит в конце такта расширения и в начале такта сжатия. Продолжительность впуска и выпуска определяется самим поршнем, когда он при перемещении вверх после НМТ последовательно перекрывает продувочные и выпускные окна. К недостаткам двухтактного двигателя относится повышенный расход топлива и высокий уровень выбросов, плохая работа на холостом ходу и повышенные тепловые нагрузки.

 Четырехтактный двигатель это двигатель с четырьмя рабочими циклами:

ВПУСК	СЖАТИЕ	РАБОЧИЙ ХОД	ВЫПУСК

• Впуск — впуск воздуха или топливной смеси. В процессе первого такта поршень опускается из верхней мёртвой точки (ВМТ) в нижнюю мёртвую точку (НМТ) и через впускной клапан в цилиндр засасывается свежая топливно-воздушная смесь.
• Сжатие — сжатие поршнем рабочей смеси в камере сгорания. Поршень идёт из НМТ в ВМТ, сжимая полученную рабочую смесь.
• Рабочий ход (сгорание и расширение) – движение поршня при сгорании рабочей смеси; смесь поджигается искрой от свечи зажигания или давлением (дизель). Во время пути поршня из ВМТ в НМТ топливо сгорает, и под действием тепла сгоревшего топлива рабочая смесь расширяется, толкая поршень.
• Выпуск — очищение камеры сгорания от отработавших газов. При достижении поршнем ВМТ выпускной клапан закрывается, и цикл начинается сначала.

Преимуществом четырехтактного двигателя является высокий коэффициент наполнения во всем диапазоне частот вращения коленчатого вала, низкая чувствительность к падению давления в выпускной системе, возможность управления кривой наполнения путем подбора фаз газораспределения и конструкцией впускной системы.

Почти все автомобильные двигатели это четырехтактные поршневые двигатели внутреннего сгорания. Они обладают множеством характеристик – такие как крутящий момент, мощность, степень сжатия, расход топлива, выброс вредных веществ и т. д., которые во многом зависят от их конструктивных особенностей.

Кратко мы разберем основные характеристики и отличия поршневых автомобильных двигателей внутреннего сгорания:

• Тип (код) двигателя.

Каждый производитель автомобилей присваивает своим силовым агрегатам буквенно-цифровые коды, позволяющие подобрать запасные части в зависимости от комплектации конкретной модели автомобиля. Тип двигателя наносится методом выдавливания на отфрезерованный, технологический отлив блока цилиндров или выдавливается на специальной табличке, которая прикрепляется к блоку цилиндров. Как правило, там же содержится информация и о номере двигателя. Некоторые производители наносят эти данные на головку блока цилиндров (например, AUDI двигатель AAN).

В подавляющем большинстве случаев можно прочесть нанесенные данные о типе двигателя, без подъемных механизмов или снятия агрегата с автомобиля.

Пример расположения площадки с выбитым типом двигателя Mitsubishi 4G64

Пример расположения таблички с типом двигателя MAN D 0226 MKF

• Диаметр цилиндра ( D )

Диаметр цилиндра — это размер отверстия в блоке цилиндров (гильзе цилиндра), в котором поступательно двигается поршень. Это конструктивный параметр блока цилиндров влияющий на рабочий объем двигателя. Помимо этого от диаметра цилиндра зависит общая габаритная ширина и длинна двигателя. Размер указывается, как правило, в миллиметрах или дюймах с точностью до сотых долей. Данные размере номинального диаметра цилиндра указываются при комнатной температуре ( 20 градусов Цельсия).

Измерения производятся нутромером или аналогичным по точности инструментом.

• Ход поршня ( S )

Ход поршня — это расстояние между положением любой точки поршня в

верхней мертвой точке (В.М.Т.) и положение поршня в нижней мертвой точке (Н.М.Т). Это конструктивный параметр коленчатого вала, влияющий на рабочий объем двигателя. Размер указывается, как правило, в миллиметрах или дюймах с точностью до сотых долей. Измерения производятся штангель-циркулем или аналогичным по точности инструментом. Как правило, измерения производятся непосредственно на коленчатом валу. От размера, хода поршня зависит габаритная высота двигателя .

• Количество цилиндров двигателя ( z )

Количество цилиндров является важнейшей конструктивной характеристикой двигателя. В зависимости от количества цилиндров рассчитывается и проектируется и система охлаждения двигателя. Количество цилиндров самым прямым образом влияет на общие габаритные размеры и вес автомобиля.

Например: c увеличением количества цилиндров при одном и том же литраже двигателя размеры его цилиндров уменьшаются. Это уменьшение вследствие увеличения отношения внутренней поверхности цилиндра к его объему сопровождается усилением охлаждения двигателя. Уменьшение диаметра цилиндра позволяет создавать камеру сгорания улучшенной формы и вместе с обстоятельством усиления охлаждения позволяет производителем создавать более экономичные двигатели. Но есть и обратная сторона, увеличение количества цилиндров ведет к общему удорожанию силового агрегата. В современном автомобильном моторостроении получили распространение 2-х, 3-х , 4-х , 5-и , 6-и , 8-и , 10-и , 12-и , 16 –и цилиндровые двигатели.

• Объем двигателя ( V )

Как правило, в справочниках и каталогах указывается рабочий объем двигателя.

Рабочий объем двигателя ( V_H ) (литраж двигателя) складывается из рабочих объемов всех цилиндров. То есть, это произведение рабочего объема одного цилиндра V_p на количество цилиндров Z.



Рабочий объем цилиндра ( V_p ) — это пространство, которое освобождает поршень при перемещении из верхней мертвой точки (ВМТ) к нижней мертвой точки (НМТ).

Полный объем цилиндра ( V_o ) — это сумма рабочего объема одного цилиндра V_p и объема одной камеры сгорания в головке блока V_k.

Объем камеры сгорания ( V_k ) — объем полости цилиндра и камеры сгорания в головке блока цилиндров над поршнем, находящимся в верхней мертвой точке (ВМТ) — т.е. в крайнем положении и в наибольшем удалении от коленчатого вала. Параметр, прямо влияющий на степень сжатия двигателя. В гаражных условиях измерение камеры сгорания производится с помощью измерения объема жидкости заполняющего камеру.

• Количество клапанов на один цилиндр

В современном автомобилестроении все чаще и чаще применяются двигатели с мульти клапанным газораспределительным механизмом. Увеличение количества клапанов является важнейшим параметром позволяющим получать большую мощность при одном и том же объеме двигателя, за счет увеличения объема смеси или воздуха попадающего в цилиндры на такте впуска. Увеличение количества клапанов позволяет получать, лучшее наполнение цилиндров свежей рабочей смесью и быстрее освобождать камеру сгорания от отработанных газов.

• Тип топлива

По типу топлива двигатели разделяются на следующие группы:

Бензиновые двигатели (Petrol) — имеют принудительное зажигание топливовоздушной смеси искровыми свечами. Принципиально различаются по типу системы питания:
В карбюраторных системах питания смешение бензина с воздухом начинается в карбюраторе и продолжается во впускном трубопроводе. В настоящее время выпуск таких двигателей практически прекращено из-за высокого расхода топлива и несоответствия предъявляемым современным экологическим требованиям.
Во впрысковых ( инжекторных ) двигателях топливо может распылятся одним инжектором (форсункой) в общий впускной трубопровод (центральный, моновпрыск) или несколькими инжекторами перед впускными клапанами каждого цилиндра двигателя (распределенный впрыск). В этих двигателях, возможно, небольшое увеличение максимальной мощности и снижение расхода топлива и уменьшение токсичности отработавших газов за счет рассчитанной дозировки топлива блоком электронного управления двигателем;
Двигатели с непосредственным впрыскиванием бензина в камеру сгорания , который подается в цилиндр несколькими порциями, что оптимизирует процесс сгорания, позволяет двигателю работать на обедненных смесях, соответственно максимально уменьшается расход бензина и выброс вредных веществ в атмосферу.

Дизельные двигатели (Diesel) — поршневые двигатели внутреннего сгорания с внутренним смесеобразованием, в которых воспламенение смеси дизельного топлива с воздухом происходит от возрастания ее температуры при сжатии. По сравнению с бензиновыми, дизельные двигатели обладают лучшей экономичностью (примерно на 15-20%) благодаря более чем в два раза большей степени сжатия, значительно улучшающей процессы горения топливо — воздушной смеси. Неоспоримым достоинством дизелей является конструктивное отсутствие дроссельной заслонки, которая создает сопротивление движению воздуха на впуске и в связи с этим увеличивает расход топлива. Максимальный крутящий момент дизели развивают на меньшей частоте вращения коленчатого вала.

Гибридные двигатели — двигатели совмещающие характеристики дизеля и двигателя с искровым зажиганием.

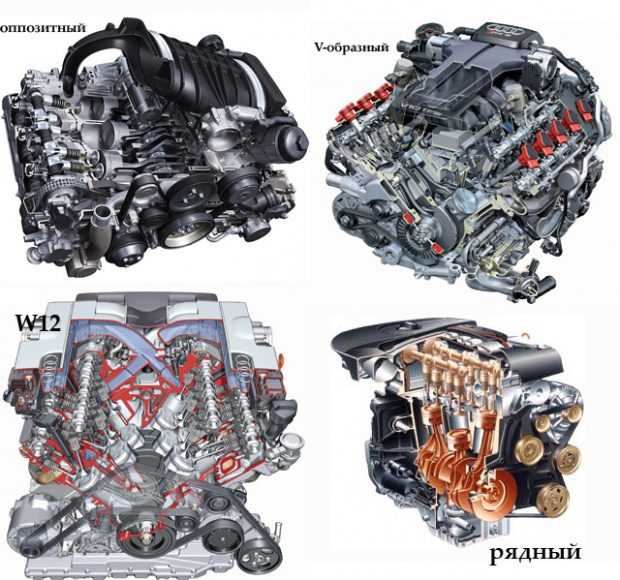

• Компоновка поршневых двигателей (тип расположения)

Значительное разнообразие компоновок поршневых двигателей связано с их размещением в автомобиле и необходимостью уместить определенное количество цилиндров в ограниченном объеме моторного отсека.

• Рядный двигатель (R) — компоновка, при которой все цилиндры находятся в одной плоскости. Применяется для небольшого количества цилиндров (R2, R3, R4, R5 и R6). Рядный шестицилиндровый двигатель легче всего поддается уравновешиванию (снижению вибраций), но обладает значительной длиной (рис. 1).
• V-образный двигатель(V) — цилиндры у него расположены в двух плоскостях, как бы образуя латинскую букву V. Угол между этими плоскостями называют углом развала двигателя. V-образные двигатели выпускаются, по понятным причинам, только с четным количеством цилиндров. Такая компоновка позволяет значительно уменьшить длину двигателя, но увеличивает его ширину. Наиболее распространенными являются двигатели с компоновкой V6 и V8, реже встречаются V4, V10, V12, V16. (рис. 2)
• Оппозитный двигатель имеет угол развала 180°, благодаря этому у него высота агрегата наименьшая среди всех компоновок. Противолежащие друг другу цилиндры располагаются горизонтально. Как правило, выпускаются 4-х и 6-и цилиндровые варианты оппозитных двигателей. (рис. 3)
• VR-образный двигатель — обладает небольшим углом развала (порядка 15°), что позволяет уменьшить как продольный, так и поперечный размеры агрегата. Получили распространение компоновки VR5 и VR6. (рис. 4)
• W-образный двигатель имеет два варианта компоновки — три ряда цилиндров с большим углом развала (рис. 5) или как бы две VR-компоновки (рис. 6). Обеспечивает хорошую компактность даже при большом количестве цилиндров. В настоящее время серийно выпускают W8 и W12.
• Тип привода ГРМ

В современной мировой практике для уточнения типа клапанного механизма применяются следующие сокращения:

• OHV     обозначает верхнее расположение клапанов в двигателе.
• OHC     обозначает верхнее расположение распредвала.
• SOHC    обозначает один распределительный вал верхнего расположения.
• DOHC    обозначает конструкцию газораспределительного механизма с двумя распределительными валами расположенными сверху.
• Степень сжатия двигателя, компрессия

Понятие степени сжатия не следует путать с понятием «компрессия», которое указывает максимальное давление создаваемое поршнем в цилиндре при данной степени сжатия (например: степень сжатия для двигателя 10:1, значение «компрессии» при этом соответствует значению в 14 атмосфер).

• Степень сжатия ( ε ) — отношение полного объема цилиндра двигателя к объему камеры сгорания. Этот параметр показывает, во сколько раз уменьшается полный объем цилиндра при перемещении поршня из нижней мертвой точки в верхнюю мертвую точку. Для бензиновых двигателей степень сжатия определяет октановое число применяемого топлива. Для бензиновых двигателей значение степени сжатия определяется в пределах от 8:1 до 12:1, а для дизельных двигателей в пределах от 16:1 до 23:1. Общая мировая тенденция в двигателестроении это увеличение степени сжатия как у бензиновых так и у дизельных двигателей, вызванное ужесточением экологических норм.
• Компрессия (давление в цилиндре в конце такта сжатия) ( p _c ) является одним из показателей технического состояния (изношенности) цилиндропоршневой группы и клапанов. У двигателей с серьезным пробегом, как правило, уже имеется неравномерный износ гильзы цилиндра и поршневых колец, в связи, с чем поршневое кольцо не плотно прилегает к поверхности цилиндра. Также изнашивается клапанный механизм, а точнее стержень клапана и направляющая втулка клапана. Вследствие перечисленных причин возникают потери герметичности камеры сгорания.

Где:
p₀ — это начальное давление в цилиндре в начале такта сжатия.
ε— степень сжатия двигателя.

• Мощность двигателя ( P )
• Мощность — это физическая величина, равная отношению произведенной работы или произошедшего изменения энергии к промежутку времени, в течение которого была произведена работа или происходило изменение энергии. Обычно мощность измеряется в Лошадиных силах (Horse Power – англ). Значение 1 л.с. (HP) = 0,735 кВт) или в Киловаттах (1 кВ) = 1,36 л.с. (HP). Максимальное значение мощности и максимальный крутящий момент достигаются при различных оборотах двигателя.

Где:
M – это крутящий момент ( Н * м )
ω — угловая скорость ( рад / сек )
n — частота вращения коленчатого вала двигателя. ( мин ^-1)

Как правило, во всех справочных автомобильных источниках, а также технических документации на транспортное средство, указывается эффективная мощность.

• Эффективная мощность двигателя — это мощность, снимаемая с коленчатого вала двигателя. Не путать с номинальной мощностью двигателя.

Где:
V_H – рабочий объем двигателя ( см ³)
p_e — среднее эффективное давление ( бар )
n — частота вращения коленчатого вала двигателя. ( мин ^-1)
K — тактовый коэффициент ( K=1 для двухтактного ; K= 2 для четырехтактного двигателя )

• Номинальная мощность двигателя — это гарантируемая изготовителем мощность двигателя в режиме полного дросселя и заданной частоты вращения, то есть, при работе двигателя на номинальной частоте вращения при полной подаче топлива.
• Охлаждение двигателя

Чтобы избежать тепловых перегрузок, сгорание смазочного масла на направляющей поверхности поршня и неуправляемого сгорания из-за перегрева отдельных деталей, все части двигателя располагаемые вокруг камеры сгорания должны интенсивно охлаждаться. Используются две принципиальные схемы охлаждения:

• Непосредственное воздушное охлаждение. Охлаждающий воздух напрямую контактирует с нагретыми частями двигателя и обеспечивает отвод от них теплоты. В основе способа лежит принцип пропуска воздушного потока через оребренную охлаждаемую поверхность. Преимущества: надежность и почти полное отсутствие технического обслуживания. Удорожание стоимости отдельных деталей.
• Непрямое (жидкостное или водяное) охлаждение, т.к. вода или другие охлаждающие жидкости обладают высокой теплоемкостью и обеспечивают эффективный отвод теплоты от нагретых поверхностей, большинство современных двигателей имеют жидкостные системы охлаждения. Система содержит замкнутых охлаждаемый контур, позволяющий применять антикоррозионные и низкозамерзающие присадки. Охлаждающая жидкость принудительно прокачивается насосом через двигатель и охлаждающий радиатор.
• Система питания двигателя

Двигатели внутреннего сгорания выпускаются с различными системами питания, самые известные из них:

Система Ecotronic — это система электронного управления работой карбюратора состоящая из дроссельной и воздушной заслонок, поплавковой камеры, системы холостого хода, переходной системы и системы управления подачей воздуха на холостом ходу. Двигатели с этой системой являются более экономичными по сравнению с карбюраторными, но уступают впрысковым двигателям.

Система Mono — Jetronic — это электронно-управляемая одноточечная система центрального впрыска высокого давления, особенностью, которой является наличие топливной форсунки центрально расположения, работой которого управляет электромагнитный клапан. Распределение топлива по цилиндрам осуществляется во впускном коллекторе. Различные датчики контролируют все основные рабочие характеристики двигателя, они используются для расчета управляющих сигналов для форсунок и других исполнительных устройств системы.

Система K- Jetronic — это электронно-управляемая система распределенного впрыска топлива. Она является механической системой, которая не требует применения топливного насоса с приводом от двигателя. Она осуществляет непрерывное дозирование топлива пропорционально количеству воздуха, всасываемого при такте впуска. Так как система производит прямое измерение расхода воздуха, она может учитывать изменения в работе двигателя, что позволяет использовать ее вместе с оборудованием для снижения токсичности отработавших газов.

Система KE- Jetronic — это электронно-управляемая система распределенного впрыска топлива. Она является усовершенствованным вариантом системы K-Jetronic. Она содержит электронный блок управления для повышения гибкости работы и обеспечения дополнительных функций. Дополнительными компонентами системы являются: датчик расхода всасываемого в цилиндры воздуха; исполнительный механизм регулирования качества рабочей смеси; регулятор давления, поддерживающий постоянство давления в системе и обеспечивающий прекращение подачи топлива при выключении двигателя.

Система L- Jetronic — это электронно-управляемая система распределенного впрыска топлива. Она сочетает в себе преимущества систем с непосредственным измерением расхода воздуха и возможности, представляемые электронными устройствами. Также как система K-Jetronic данная система распознает изменения в условиях работы двигателя (износ, нагарообразование в камере сгорания, изменение в зазорах клапанов), что обеспечивает постоянный оптимальный состав отработавших газов.

Система L2- Jetronic — это электронно-управляемая система распределенного впрыска топлива. Эта система обладает дополнительными функциями по сравнению с теми, которые предлагает аналоговое устройство L-Jetronic.

Система LH- Jetronic — схожа с L- Jetronic , различие заключается в методах измерения расхода всасываемого воздуха, так как в системе LH- Jetronic используется тепловой измеритель массового расхода воздуха. Поэтому результаты не зависят от плотности воздуха, которая изменяется в зависимости температуры и давления.

Система L3-Jetronic обладает дополнительными функциями по сравнению с теми, которые предлагает аналоговое устройство L-Jetronic. В электронном блоке управления системы L-Jetronic применяется цифровая обработка для регулирования качества смеси на базе анализа зависимости нагрузка / частота вращения коленчатого вала двигателя.

Система Motronic состоит из ряда подсистем. Принцип системы основан на том что зажигание и впрыск топлива объединены в одну систему. И поэтому отдельные элементы системы обладают повышенной гибкостью и возможностью управлять огромным количеством характеристик работы двигателя.

Система ME-Motronic — эта система объединяет в себе систему впрыска топлива LE2-Jetronic , в которой помимо клапана дополнительной подачи воздуха в дополнительном воздушном канале, имеется повторный регулятор холостого хода, и систему полностью электронного зажигания VSZ.

Система Mono-Motronic — является скомбинированной системой зажигания и впрыска топлива на базе дискретного центрального впрыска топлива Mono-Jetronic.

Система KE-Motronic — является комбинированной системой зажигания и впрыска топлива на базе непрерывного впрыска топлива KE-Jetronic.

Система Sport-Motronic — является усовершенствованной комбинированной системой зажигания и впрыска топлива обладает повышенной гибкостью и позволяет эксплуатировать двигатель в условиях с максимальной скоростной нагрузкой.

Система впрыска CR (Common Rail) — это система питания дизельного двигателя, это так называемая аккумуляторная топливная система, которая делает возможным объединение системы впрыскивания топлива дизеля с различными дистанционно выполняемыми функциями и в тоже время позволяют повышать точность управления процессом сгорания топлива. Отличительная характеристика системы с общим трубопроводом заключается в разделении узла, создающего давление и узла впрыскивания. Это позволяет повысить давление впрыскивания топлива.

• Количество коренных опор

Количество коренных опор это параметр, влияющий на жесткость блока и на сопротивление различным нагрузкам коленчатого вала. Количеству коренных опор соответствует количество коренных подшипников скольжения. Количество шатунных подшипников скольжения равняется количеству цилиндров двигателя.

• Привод распредвала

В мировом автомобилестроении получили распространение два типа привода распределительных валов:

• Ременной привод — это привод, осуществляемый с помощью эластичного, но прочного ремня, имеющего поперечные насечки (зубчатый ремень) для улучшения зацепления. Преимуществом ременного привода является невысокая шумность работы, простота конструкции, и как следствие меньшая стоимость и невысокая масса узлов газораспределительного механизма.
• Цепной привод — это привод, осуществляемый с помощью металлической цепи, которая своими звеньями приводит вращение зубчатых шестерен на коленчатом валу и распредвала. Основным преимуществом цепного привода является длительный ( по сравнению с ременным приводом) срок службы и повышенная надежность работы газораспределительного механизма.

какой тип двигателя авто Тойота Land Cruiser, типы двигателя комплектаций

Технические характеристики модельного ряда автомобиля Toyota. Характеристики и описание комплектаций, габариты Toyota: от 1950 x 1970 x 4950 до 1955 x 1980 x 4950, вес автомобиля: 3350 кг, а также характеристики трансмиссии, двигателя и других показателей авто. Подробная информация о машинах на сайте Autospot.

Тип двигателя Toyota Land Cruiser 2021 – н. в., 300 Series, полноразмерный внедорожник

Комплектация	Тип двигателя
70th Anniversary	Бензиновый
GR Sport	Бензиновый
Комфорт+	Бензиновый
Элеганс	Дизельный
Смотреть 34 авто

Тип двигателя Toyota Land Cruiser 2015 – н. в., (200 Series) Рестайлинг 2, полноразмерный внедорожник

Комплектация	Тип двигателя
Prestige	Бензиновый
Comfort	Дизельный
Elegance	Дизельный
Excalibur	Дизельный
Executive	Дизельный
Executive 5 мест	Бензиновый
Executive Black and White	Дизельный
Executive Lounge	Бензиновый
Luxe Safety 5 мест	Дизельный
Luxe Safety 7 мест	Бензиновый
Prestige	Дизельный
TRD 5 мест	Дизельный

Тип двигателя Toyota Land Cruiser 2012 – 2015, (200 Series) Рестайлинг 1, внедорожник

Комплектация	Тип двигателя
Brownstone (5 мест)	Дизельный
Brownstone (7 мест)	Дизельный
Luxe (5 мест)	Бензиновый
Prestige	Дизельный

Тип двигателя Toyota Land Cruiser 2012 – 2015, (200 Series) Рестайлинг 1, внедорожник

Комплектация	Тип двигателя
Brownstone (7 мест)	Дизельный
Luxe (7 мест)	Бензиновый

Тип двигателя Toyota Land Cruiser XI (E160, E170), полноразмерный внедорожник

Комплектация	Тип двигателя

Другие характеристики Toyota Land Cruiser

Похожие модели

Типы автомобильных двигателей: схемы и конфигурации

Повернуть ключ или нажать кнопку очень просто! Понимание того, что происходит под капотом, становится немного более техническим от типов автомобильных двигателей до конфигураций цилиндров.

Трубки, провода и трубы причудливой формы вносят свой вклад в то, чтобы ваша машина ехала еще быстрее. Давайте посмотрим на:

• Как работают автомобильные двигатели
• Типы автомобильных двигателей
• Конфигурации цилиндров
Как работают двигатели: четырехтактный двигатель

В настоящее время вы, скорее всего, найдете четырехтактный двигатель в своем автомобиле, внедорожнике или грузовике. Это означает, что тип автомобильного двигателя имеет 4 основных этапа внутреннего сгорания. Внутреннее сгорание состоит из воспламенения смеси топлива и воздуха для создания небольшого контролируемого взрыва в цилиндрах. Давайте сделаем шаг назад, чтобы точно понять, что это значит.

Двигатели автомобилей построены на основе цилиндров , которые представляют собой герметичные металлические трубки со свечой зажигания и двумя клапанами с одной стороны и коленчатым валом с другой. Внутри цилиндров находятся поршни. Поршни плотно прилегают к насосам, как и плунжеры. Они прикреплены к коленчатому валу и скользят вверх и вниз, отводя энергию от взрыва. Впускной клапан и выпускной клапан впускают воздух и газ и выпускают выхлоп соответственно.

Когда свеча зажигания воспламеняет газ, поршни перемещаются и вращают коленчатый вал. Наконец, вращательное движение от коленчатого вала передается на коробку передач и двигает автомобиль вперед.

Википедия: Четырехтактный цикл, используемый в бензиновых/бензиновых двигателях: впуск (1), сжатие (2), мощность (3) и выпуск (4).

Движение поршней создается в 4 этапа:

впуск , сжатие , сгорание и выпуск .

Сначала поршень опускается в цилиндре, в то время как впускной клапан впрыскивает топливно-воздушную смесь в цилиндр.

Во-вторых, клапан закрывается, и поршень движется обратно вверх. Это сжимает смесь до готовности к воспламенению. После сжатия свеча зажигания воспламеняется.

Мини-взрыв создает горячий газ, который толкает поршень вниз, что приводит к вращению коленчатого вала.

Наконец, сила, действующая на коленчатый вал, продолжает вращаться, заставляя поршень двигаться вверх. Затем открывается выпускной клапан, выпуская выхлоп из цилиндра.

Повторение этого процесса в каждом цилиндре в быстрой последовательности создает огромную силу, которая толкает ваш автомобиль вперед.



Типы автомобильных двигателей: 3 Наиболее распространенные компоновки

Рядный двигатель

Рядный или прямой: Это самый распространенный двигатель в легковых автомобилях, внедорожниках и грузовиках. Цилиндры расположены вертикально, бок о бок, что делает двигатель компактным и эффективным.

V: Двигатели V выглядят как буква «v» с цилиндрами, расположенными под углом 60 градусов. Они подходят для большого количества цилиндров и могут быть найдены на премиальных или высокопроизводительных суперкарах.

Плоский : Также известный как «оппозитный» двигатель, цилиндры которого расположены горизонтально. Гравитация работает с этим стилем. Плоские двигатели не распространены и в основном встречаются на Porsche.



Конфигурации цилиндров

До впрыска топлива и турбонагнетателей количество цилиндров определяло мощность двигателя.

Топливо Впрыск представляет собой непосредственный впрыск топлива в камеру сгорания, по сравнению с использованием карбюратора, который использует всасывание поршней для всасывания воздушно-топливной смеси в камеру сгорания. Впрыск топлива используется в дизельных двигателях, что обеспечивает большую мощность, более плавную реакцию дроссельной заслонки и лучшую топливную экономичность. А 9Турбокомпрессор 0015 обеспечивает дополнительное сжатие в камере сгорания, повышая эффективность и выходную мощность.

Эти два дополнения к двигателю позволили увеличить мощность без необходимости в большем количестве цилиндров.

Наиболее распространенная конфигурация — четырехцилиндровый двигатель (преимущественно рядная компоновка). У автомобилей малого и среднего класса это есть под капотом. Он обеспечивает хорошую производительность, оставаясь при этом компактным. Вы можете найти много автомобилей с добавленным турбокомпрессором для дополнительного ускорения.

Реже у нас есть двухцилиндровых автомобилей . Вы видите двухцилиндровые двигатели на небольших экологически чистых двигателях.

Трехцилиндровые двигатели  обычно имеют прямую компоновку из-за нечетного числа цилиндров и их можно найти на небольших автомобилях или небольших хэтчбеках, таких как Mitsubishi Mirage. Экономия топлива также очень хороша, оставаясь при этом компактной и доступной.

С другой стороны, увеличение количества цилиндров до 6 предназначено для более мощных и спортивных автомобилей. Компоновка обычно представляет собой V или прямой двигатель.

Наконец, у нас есть 8-цилиндровые двигатели. С 8 или более вы, вероятно, смотрите на суперкар с V-образной компоновкой.

Готов к просмотру!

Понимание типов доступных автомобильных двигателей и того, что установлено в вашем новом автомобиле, не должно быть загадкой. Вы будете знать, что дает вам дополнительный импульс или что более экономично. У Мэтта Блатта есть множество вариантов от нашего нового ассортимента Kia с рядным 4-цилиндровым двигателем Kia Optima до 6-цилиндрового V-образного двигателя Kia Sorento! Это не считая наших быстро продаваемых качественных подержанных автомобилей.

Наша команда будет рада ответить на любые дополнительные вопросы о двигателях, их доступности и многом другом! Свяжитесь с нами сегодня.

Двигатель V



Опубликовано в Советы и рекомендации | Комментариев нет »

Типы автомобильных двигателей | Как работает

«»

Были ли у автомобилей двигатели внешнего сгорания?

Большинство современных легковых и грузовых автомобилей оснащены двигателем внутреннего сгорания. Но было ли когда-нибудь время, когда автомобили приводились в движение двигателями, которым требовался внешний источник тепла?

Чериз Тривитт

Реклама

«»

Внутри двигателя с золотниковым клапаном

Вы знаете, как работают двигатели с золотниковым клапаном? Посмотрите на эту удивительную графику, которая объясняет, как работают двигатели с золотниковым клапаном!

«»

5 Преимущества безременных двигателей

Загляните под капот большинства автомобилей, и вы, вероятно, найдете один или несколько ремней, приводимых в движение шкивами. Но если один из этих ремней двигателя порвется, ваша машина может внезапно стать непригодной для движения.

Кристофер Лэмптон

«»

Как сделать двигатель Стирлинга из банки из-под кока-колы

Используя простую банку из-под газировки и несколько основных инструментов и аксессуаров, можно сделать один из первых коммерчески жизнеспособных двигателей, когда-либо созданных. Узнайте, что делает двигатель Стирлинга из банки из-под колы.

Эрик Бакстер

«»

Как электрический водяной насос помогает вашему двигателю?

Традиционный водяной насос представляет собой относительно простой компонент с ременным приводом. Но может ли электрический водяной насос быть более эффективным и лучше соответствовать конкретным потребностям вашего двигателя в охлаждении?

Аквели Паркер

Реклама

«»

Как работает сферический двигатель Хюттлина

Может потребоваться некоторое время, чтобы понять, как катится этот шар; но как только вы его получите, вы увидите, как он может вывести гибридную автоинженерию на новый уровень.

Чериз Тривитт

«»

Как работают двигатели с золотниковым клапаном

Двигатель с золотниковым клапаном, возможно, уже отброшен как историческая реликвия; тем не менее, по крайней мере, одна компания стремится вернуть двигатель с золотниковым клапаном в действие — с некоторыми современными изменениями.

Аквели Паркер

«»

Как работают двигатели с оппозитными поршнями и оппозитными цилиндрами (OPOC)

Двигатели внутреннего сгорания не исчезнут в ближайшее время. И поскольку практическая альтернатива не может быть готова к использованию в течение следующих нескольких лет, нам тем временем нужен более совершенный двигатель внутреннего сгорания.

Кристофер Лэмптон

«»

Как работает двигатель, работающий по циклу Аткинсона

Четыре такта, меньше топлива. Как звук? С добавлением всего пары рычажных механизмов двигатель с циклом Аткинсона может выполнять все четыре такта за один оборот коленчатого вала.

Кристен Холл-Гейслер

Реклама

«»

Как работает Grail Engine

Grail Engine сочетает в себе множество современных передовых технологий. Хонда и Форд уже проявили интерес — стоит ли остальным?

Патрик Э. Джордж

«»

Какие бывают двигатели внутреннего сгорания?

Автомобильные двигатели, работающие на бензине, — не единственный вид двигателей внутреннего сгорания. Узнайте о типах двигателей внутреннего сгорания в этой статье.

Автор HowStuffWorks. com Авторы

«»

Как работает двигатель с горячей колбой

Сегодня двигатели с горячей колбой являются опорой для серьезных коллекционеров старинных двигателей и представляют собой историческую веху в эволюции газовых двигателей. Эффективные, простые и надежные — в двигателях с горячим термометром есть все.

Эрик Бакстер

«»

Как работают двигатели с непосредственным впрыском

Вы можете подумать, что ваши мечты об экономии топлива могут быть реализованы только с помощью автомобиля с дизельным двигателем, но двигатели с непосредственным впрыском предлагают еще один вариант высокой эффективности и производительности. Чем они отличаются от стандартных газовых двигателей?

Аквели Паркер

Реклама

«»

Как работают моторы в колесах

Вполне возможно, что когда-нибудь отпадет необходимость во многих компонентах, которые сейчас находятся под капотом автомобиля или грузовика. То есть, если транспортное средство оснащено электродвигателями в колесах.

Кристофер Нейгер

«»

Как работает турбина Теслы

Высокие цены на газ заставляют людей искать альтернативы ископаемому топливу, например, турбину, разработанную отцом переменного тока Николой Теслой.

Уильям Харрис

«»

Фотографии автомобильных двигателей

Автомобильные двигатели варьируются от небольших экономичных 4-цилиндровых до безумно мощных 16-цилиндровых чудовищ. Получите удовольствие от полномасштабных фотографий того, как они все работают.

Марк Ларсон и Тони Чумманивонг

«»

Классические двигатели Chevy

Взгляните на мощные двигатели, которые сделали автомобили Corvette, Impala и Chevelle высокопроизводительными. Узнайте об истории и спецификациях этих запоминающихся двигателей.

Авторедакторы Consumer Guide

Реклама

«»

Двигатель Chevy 283-cid V-8

283 Chevy V-8 стал одним из самых почитаемых двигателей Chevy — эталонным малолитражным двигателем, закрепившимся за поколением автолюбителей, которые последовали за ним. Узнайте больше о малоблочном Chevy V-8 с впрыском топлива, которым оснащался Corvette.

Авторедакторы Consumer Guide

«»

Двигатель Chevy 348-cid V-8

Прозванный «Turbo-Thrust», двигатель 348 Chevy V-8 был самым большим и мощным двигателем Chevrolet, который можно было купить в 1958-61 годах. Они приводили в действие одни из самых запоминающихся «производительных» Chevy.

Авторедакторы Consumer Guide

«»

Двигатель Chevy 427-cid V-8

Предлагается для Corvette и полноразмерного Chevrolet в 1967, 427 Chevy V-8 заменил 396 с алюминиевыми головками цилиндров с увеличенными портами, более горячим коленчатым валом и большим карбюратором. Узнайте об одном из самых мощных двигателей Chevy.

Авторедакторы Consumer Guide

«»

Двигатель Chevy 454-cid V-8

Инженерам Chevy пришлось изменить некоторые правила, чтобы получить как можно больше мощности от Chevy 454-cid V-8. Американский «топливный шок» в конечном итоге предал бы забвению высокопроизводительные автомобили с большими дюймовыми размерами.
