маркетинговые уловки и распространенные ошибки / Хабр

Неоднократно сталкиваюсь в статьях и комментариях (в статьях все же гораздо реже) с использованием неправильных данных или названий, которые впоследствии приводятся, как аргументы, хотя на самом деле они ошибочны изначально. И эти ошибки распространяются по всем ресурсам, включая Гиктаймс.

Этой статьей я бы хотел разъяснить некоторые моменты и провести своеобразный ликбез.

Литий-полимерные аккумуляторы

Сразу с главного — в свободном доступе на рынке не существует литий-полимерных аккумуляторов в техническом смысле этого слова. В англоязычном мире с этим уже разобрались, а вот на постсоветском пространстве существуют некоторые издержки в терминологии, которыми пользуются маркетологи. Маленькое отступление — не то, чтобы этим не пользовались в других регионах, но там хотя бы есть возможность проверки этой информации на родном языке.

Немного истории

Любой литий-ионный аккумулятор имеет 4 основных составляющих — два электрода (анод и катод), электролит и сепаратор. Все 4 элемента развивались и развиваются дальше. Для электролита на начало исследований (1970-ые) было предложено два варианта — жидкий или твердый электролит. В то время твердый электролит обещал больше перспектив в эксплуатации — электролит не вытекает при повреждении корпуса, сам элемент более прочный. Главным недостатком было и остается высокое сопротивление твердого электролита, оно сводит на нет физические характеристики.

Фактически снижение количества ресурсов, выделяемых компаниями на разработку твердых электролитов, произошло в начале 1990-х, когда Sony вывела на рынок аккумулятор с жидким электролитом. Сама компания Sony еще в 1988 году была уверена в будущем успехе твердого электролита.

Не смотря на ориентацию на жидкий электролит компании не перестали искать альтернативы. Одним из вариантов стали так называемые гибридные электролиты. Фактически для них используется сепаратор с мелкими отверстиями и тем же жидки электролитом. Хотя он на ощупь кажется сухим, на самом деле количество электролита в нем не отличается от подобного в обычном аккумуляторе. Как в принципе и конструкция:


Схематическая модель литий-ионного аккумулятора с катодом LiCoO2 и графитовым анодом из Википедии на немецком языке.

Подобные аккумуляторы довольно распространены, их коммерческое распространение началось еще в начале 2000-х, но физически и химически это те же самые литий-ионные аккумуляторы с жидким электролитом и их в общем не очень много.

Что же представлено на рынке?

Одним из способов классификации аккумуляторов является его корпус. На сегодня существуют три популярных способа упаковки:

  • Цилиндрические ячейки
  • Призматические ячейки
  • «Мешочек» или pouch-bag ячейки

Первый тип аккумуляторов известен своим использованием в ноутбуках и автомобилях Тесла (там используется его самый распространенный размер 18650).

Второй тип является измененной формой цилиндрических. Алюминиевый корпус, прямоугольник или квадрат в поперечном сечении. Популярен для стационарного применения и в транспорте.

Третий тип имеет мягкий корпус и не всегда оснащается встроенной системой защиты. Фактически удешевленный вариант призматической ячейки. Этот тип аккумуляторов используется, в частности, в мобильных телефонах.

Последние в списке и есть те самые «полимерные». Они так называются по нескольким причинам. Самый наглый способ маркетологов — корпус из полимеров, потому и «полимерные».

Второй вариант — использование полимерного мелкопористого сепаратора. Фактически ничем не отличается от обычного литий-ионного аккумулятора.

Третий вариант, который я не встречал — давать название «полимерный» на основании использования полимерных элементов в качестве основ катодов, анодов и прочих элементов. Как правило попадает в множество аккумуляторов в пластиковом корпусе.

Проблемы терминологии

При разработке концепции идея была такова, что под понятием «жидкий электролит» понимались жидкий или гелеобразный раствор соли лития, в то время как под понятием «твердый электролит» (solid electrolyte) — твердое состояние вещества. Так как возникло желание продать то, что обещалось но чего нет, то сегодня даже в среде исследователей гелевый электролит вносят в перечень «твердых» электролитов, хотя его характеристики все же скорее гибридные. Потому можно встретить описание в научных работах «твердый гелевый электролит», которое некоторыми учеными считается вводящим в заблуждение.

Будущее полимерных электролитов

Разработки ведутся и в перспективе возможно появление аккумуляторов с настоящим полимерным электролитом. Однако по состоянию на 2015 год лабораторные образцы полимерных электролитов на основе органической химии не показывали ощутимого прогресса, потому на дату публикации статьи в обозримом будущем не предвидится массового ухода от жидкого электролита.

Проблемы с наименованием типов аккумуляторов

На рынке представлено несколько различных типов литий-ионных аккумуляторов. Они имеют различные наименования, которые позволяют описывать их характеристики в плане емкости или безопасности.

В целом можно встретить следующие типы:

  • Литий-кобальтовые с катодом LiCoO2 — самые емкие модели имеют графитовый анод.
  • Литий-марганцево-оксидные с катодом LiMn2O4, Li2MnO3 или LMnO, последние могут выступать как просто литий-марганцовые
  • Литий-никель-марганец-кобальт-оксидные или NMC с катодом LiNiMnCoO2
  • Литий-железо-фосфатные с катодом LiFePO4 (LFP)
  • Литий-никель-кобальт-алюминий-оксидные (NCA) с катодом LiNiCoAlO2
  • Литий-титанат-оксидные (LTO) с анодом Li4Ti5O12

Сразу можно заметить неравномерность наименований. Некоторые названы в честь катода, некоторые — в честь анода. И если в первом случае еще можно попытаться угадать с высокой степенью вероятности, что анод будет графитовый, то в случае названия по аноду остается только гадать. Также на сегодня ведутся разработки и в принципе можно найти на рынке аккумулятор с катодом LiFePO4 и анодом Li4Ti5O12, т. е. литий-железо-фосфатные литий-титанатовые, которые в этой системе не имеют простого маркетингового наименования По ссылке — научная статья 2013 года с испытаниями такого аккумулятора.

Причина существования такого большого числа катодов и анодов аккумуляторов в различных требованиях к аккумуляторам. Где-то нужна бóльшая безопасность, а где-то емкость или мощность. Получить представление о запасаемой энергии можно исходя из того, что каждый тип катода и анода имеет разный потенциал, как видно из изображений ниже (в качестве потенциала в 0 В выбирается потенциал металлического лития, больше разница напряжений — больше мощность, энергетическая плотность зависит от количества атомов лития):


Общая схема с потенциалами от университета г. Киль. Источник


Материал из статьи 2013 года авторов Jiantie Xu, Shixue Dou и др. Источник


Еще одна картинка от Purdue School of Engineering and Technology. Источник

Общее представление о причинах может давать следующее грубое изображение связи потенциалов элементов и возможности металлизация лития при очень низком разряде или термической нестабильности при перезаряде:


Изображения взято из курса лекций

Самые небезопасные в эксплуатации из представленных на рынке — литий-кобальтовые с графитовый анодом, самые безопасные — с катодом LiFePO4 и анодом Li4Ti5O12.

Естественно, наличие BMS (Battery Management System) уменьшает риски, но пренебрегать ими не стоит, тот же слишком сильный разряд эта система предотвратить не сможет, что критично для аккумуляторов с графитовым анодом.

Распространенные ошибки


Общие ошибки

Самая главная и часто встречаемая ошибка — противопоставление «обычному литий-ионному аккумулятору». Как видно выше, такого понятия, как «обычный» просто нет. И разница в напряжениях может быть самой разной для вроде бы одинаковых катодов и одинаковой для разных наборов катодов и анодов.

Вторая ошибка, не столь существенная, связанная с предыдущим пунктом, написание материала катода LiFePO

4 следующим образом — LiFePo4. Здесь путаница довольно распространенная и сразу показывает, насколько можно доверять такому источнику.

Еще одна крупная ошибка — противопоставление LiPo-аккумулятора литий-ионному. Здесь несколько вариантов сравнения. Первое — это общее, связанное с заблуждением о существовании на рынке аккумуляторов с полимерным электролитом. Второе, имеющее более узкое применение, которое обычно озвучивается в следующем виде «литий-полимерный аккумулятор [речь о корпусе] лучше/хуже LFP/LTO/NCA (подставить нужное)».

Здесь идет смешение типа корпуса и начинки.

Например, по этой ссылке можно прочитать о LFP аккумуляторе в формате литий-полимерного (призматический корпус в данном случае).

Аккумулятор А долговечнее аккумулятора Б

Это еще одно своеобразное перекручивание фактов для аргументации при продаже. Такой метод применяется для разных типов аккумуляторов, но чаще всего сравнивается LFP вариант аккумулятора и литий-кобальтовый или NMC с графитовым катодом. В статьях в интернете, как рекламных так и просто популярных, можно найти соотношение полных эквивалентных циклов в 2000 к 500 в пользу LFP и как результат — рассказ о значительном превосходстве первого.

Здесь есть несколько неточностей. Во-первых, бóльшее число статей по литий-кобальтовым датировано 2005-2006 годами, в то время как для LFP — с 2012-2013. Данные по циклам основаны на этих статьях. Тем не менее разработки на останавливались и были одинаково активными для всех типов аккумуляторов и разрыв не настолько большой в один и тот же временной интервал. Во-вторых, не уточняется объем энергии, который передаст за свою жизнь аккумулятор, а ведь при равных размерах LFP имеет меньшую емкость.
Что же касается главного преимущества — бóльшего числа циклов, то если брать новые исследования и сравнивать в равных условиях серийные образцы, то разница не такая и драматическая. В общей сложности она составляет 20-30% (800 циклов против 1000 для 40°C, например), что не всегда оправдывает покупку того же LFP, так как будет передано меньше энергии за счет меньшей разницы напряжений за весь срок эксплуатации.

Источников с непосредственным сравнением нет, поскольку сам процесс тестирования длительный и дорогостоящий, осложненный договорами про не раскрывание названий участников, но сравнивая по ряду данных можно сделать вывод об аналогичных характеристиках на сегодня для всех литий-ионных аккумуляторов в плане срока эксплуатации во всех возможных сценариях, в т. ч. и простого хранения. Эти данные приведены, например, в источниках 1, 2, 3, 4, 5, 6, 7.

Прочие источники

BU-206: Lithium-polymer: Substance or Hype?

Kazuo Murata, Shuichi Izuchi, Youetsu Yoshihisa «An overview of the research and development of solid polymer electrolyte batteries»

A. Manuel Stephan, K.S. Nahm «Review on composite polymer electrolytes for lithium batteries. Polymer»

D. Golodnitskya, E. Straussc, E. Peleda and S. Greenbaum «Review — On Order and Disorder in Polymer Electrolytes»

Моя предыдущая статья про литий-ионные аккумуляторы — Эксплуатация литий-ионных аккумуляторов

Что нужно знать о литиевых аккумуляторах?

В этой статье вы узнаете о видах литиевых аккумуляторов, их преимущества и недостатки, а так же правила эксплуатации таких аккумуляторов.

Немного истории

Впервые опыты по разработке литиевых батарей были в 1912 году, однако первое использование в бытовых приборах произошло спустя 6 десятилетий, в начале семидесятых годов. Дальнейшие попытки создать литиевые аккумуляторы (батареи, которые можно перезаряжать) оказались безуспешным из-за образовавшихся проблем в обеспечении их безопасной эксплуатации. Такие аккумуляторы могли бы обеспечить высокое напряжение и отличную емкость. Но многочисленными исследовательскими работами в 80-х годах выяснилось, что циклование (заряд — разряд) литиевых аккумуляторов приводит к неконтролируемой бурной реакции, с воспламенением выделяющихся газов. Для получения безопасных аккумуляторов исследователи отказались от лития, из-за его характерной неустойчивости, и обернули свой взгляд на неметаллические литиевые аккумуляторы на основе ионов лития. Так и появились Li-ion аккумуляторы.

Параметры литиевых аккумуляторов

У выпускаемых, на сегодняшний день, аккумуляторов высокая удельная энергоёмкость (100-180 Втч/кг и 250-400 Втч/л) и рабочее напряжение (3,5-3,7 В). Ток разряда современных Li–Ion аккумуляторов составляет от 2С до 20С. Они работают в интервале температур окружающей среды от -20 до +60 Цельсия. Есть модели работоспособные при -40 Цельсия. Но сразу стоит сказать, что при отрицательных температурах работают специальные серии АКБ. Обыкновенные литий–ионные батареи для мобильных устройств при отрицательных температурах становятся неработоспособными. Саморазряд данного типа аккумуляторов примерно от 4% до 6% в первом месяце. Но потом он становится существенно меньше, и за 12 месяцев аккумуляторы теряют 10-20% запасенной емкости. Это значительно меньше, чем у никель–кадмиевых и никель–металлогидридных батарей. Срок службы примерно 500─1000 циклов.

Отличие Li-Pol от Li-Ion аккумулятора

Литий–ионные аккумуляторы, в основном попадаются в виде цилиндрических бочонков, как например 18650. А всё потому, что ионные аккумуляторы созданы на основе, так называемой «банки», в которую залит жидкий электролит.

Литий полимерные аккумуляторы построены из твердого электролита, что дает возможность произвести его почти любой формы.

На данный момент проведено множество экспериментов, подтверждающих высший уровень безопасности полимерных АКБ в сравнении с ионными аккумуляторами. Это относится к перезаряду, ускоренному разряду, вибрации, сжатию, короткому замыканию, прокалыванию литий–полимерных батарей. Поэтому данный вид аккумуляторов имеет лучшие перспективы развития. Ниже приведены итоги исследований на безопасную эксплуатацию Li–Pol аккумуляторов.

Вид испытанийАккумулятор с гель-полимерным электролитомАккумулятор с жидким электролитом
Прокол иглойНет измененийВзрыв, дым, протечка электролита, повышение температуры до 250°С
Нагрев до 200°СНет измененийВзрыв, протечка электролита
Короткое замыканиеНет измененийПротечка электролита, повышение температуры до 100°С
Перезаряд (600%)ВздутиеВзрыв, протечка электролита, повышение температуры до 250°С

Преимущества литиевых аккумуляторов

  • высокая энергетическая плотность (а значит, более высокая ёмкость), если сравнивать со щелочными аккумуляторами с использованием никеля;
  • небольшой саморазряд;
  • Достаточно большое напряжение одного аккумуляторного элемента (3,6 вольта у Li и 1,2 вольта у Ni–Cd и Ni–MH). Это делает конструкцию проще. Как правило, литиевые АКБ для телефонов и планшетов имеют в своей конструкции всего одну банку. Но для обеспечения той же мощности, требуется отдавать более высокую силу тока. Это, в свою очередь, требует небольшого внутреннего сопротивления аккумулятора;
  • Простая эксплуатация, поскольку отсутствует «эффект памяти». Поэтому периодические тренировки элементов не требуются.

Недостатки литиевых аккумуляторов

  • Этот тип аккумуляторов не может работать без встроенного контроллера. Это повышает стоимость АКБ. Контроллер необходим для контроля за напряжением во время зарядки и разрядки. Также в его функции входит ограничение токов заряда и разряда плюс контроль температуры;
  • Деградация аккумулятора идёт даже при его хранении. Производители об этом не распространяются, но вам необходимо помнить при покупке, что «часики литиевой АКБ тикают» с момента её производства на конвейере;
  • Стоят дороже никель–кадмиевых и никель–металлогидридными;
  • Сохраняют свои свойства в узком температурном интервале. Жара и холод для них губительны.

Правила эксплуатации

Что требуется запомнить при эксплуатации Li–Pol аккумуляторных батарей:

  • Если есть возможность, то стоит проконтролировать напряжение аккумулятора, особо важно следить за этим в конце разрядки;
  • Рекомендуется использовать разъёмы, не допускающие короткого замыкания;
  • Корпус батарей изначально герметичен, внутрь аккумуляторной банки недопустимо проникновение воздуха, соответственно недопустимо разгерметизация АКБ;
  • Нельзя допускать нагрев выше 60 градусов, т.к. вследствие перегрева начинает идти самопроизвольная реакция, из-за которой может произойти воспламенение или даже взрыв;
  • Для хранения необходимо зарядить батарею наполовину и поместить ее в прохладное место, без попадания солнечного света.

LiFePO4

LifePO4 – это группа литиевых аккумуляторов, которые в своем составе содержат литий фосфат железа. Данные литиевые батареи, в отличии от других, считаются неопасными. Они превосходят другие материалы в плане безопасности, стабильности и производительности.

LifePO4 батареи могут превышать 2000 циклов заряд–разряд. Это показатель качественно выполненной батареи LiFePO4, которая превышает продолжительность жизни другой группы аналогичных литиевых батарей на дополнительные 33%! От этих батарей гораздо большая отдача от вложенных денег, чем от других литиевых аккумуляторов.

LiFePO4 элементы питания произошли от литий–ионных, но при этом данные АКБ имеют ряд преимуществ:

  • LiFePO4 обеспечит вам более длительный срок службы, чем другие аналоги;
  • Данные батареи обеспечивают стабильный разряд, в сравнении с остальными аккумуляторами. До самого разряда батарея держит напряжение максимально приближенное к 3.2, что отбрасывает нужду в частом регулировании напряжения цепи;
  • В связи со стабильным напряжением 3.2 В на выходе, последовательным расположением четырех батарей можно получить номинальное напряжение на выходе в 12. 8 В. Исходя из этого, данные батареи могут стать альтернативой свинцово-кислотным АКБ, и их можно эксплуатировать в автомобилестроении или в работе солнечной энергетикой;
  • Использование фосфатов позволяет избежать затрат на кобальт и экологических проблем, в частности, озабоченность по поводу кобальта попадающего в окружающую среду при неправильной утилизации;
  • LiFePO4 отличается высокой мощностью и пиковым током;
  • Плотность энергии новой батареи LFP около 14% ниже, чем у новых литий–ионных батарей. Так как плотность энергии снижается гораздо медленнее, после определенного срока использования, LifePO4 ячейки будут иметь плотность энергии выше LiCoO2 и литий–ионные ячейки;
  • LiFePO4 ячейки медленнее теряют ёмкость, чем литий–ионные аккумуляторы, такие как LiCoO2, кобальт или марганец, LiMn2O4, шпинель, литий–полимерные или литий-ионные батареи.
  • Одним из важных преимуществ по сравнению с другими видами литий-ионных батарей, является термическая и химическая стабильность, что существенно повышает безопасность батареи.

Аккумуляторы Li-Pol в Нижнем Тагиле: 864-товара: бесплатная доставка, скидка-71% [перейти]

Партнерская программаПомощь

Нижний Тагил

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Текстиль и кожа

Текстиль и кожа

Здоровье и красота

Здоровье и красота

Детские товары

Детские товары

Продукты и напитки

Продукты и напитки

Электротехника

Электротехника

Дом и сад

Дом и сад

Вода, газ и тепло

Вода, газ и тепло

Мебель и интерьер

Мебель и интерьер

Промышленность

Промышленность

Все категории

ВходИзбранное

ЭлектротехникаИсточники бесперебойного питанияАккумуляторыАккумуляторы Li-Pol

605

1105

Аккумулятор Li-Pol (батарея) 3*30*40мм 2pin 3. 7V/500mAh Тип: Аккумуляторная батарейка, Размер:

В МАГАЗИНЕще цены и похожие товары

1 054

1054

Аккумулятор литий-полимерный Li-Pol 7565121 3,7В 7000мАч Тип: Аккумулятор для телефона, Размер:

В МАГАЗИНЕще цены и похожие товары

666

1268

Аккумулятор Li-Pol (батарея) 3*95*137мм 2pin 3.7V/6000mAh Тип: Аккумуляторная батарейка, Размер:

В МАГАЗИНЕще цены и похожие товары

564

564

Аккумулятор литий-полимерный Li-Pol 303035 3,7В 380мАч Тип: Аккумулятор для телефона, Размер: Длина

В МАГАЗИНЕще цены и похожие товары

630

1000

Аккумулятор Li-Pol (батарея) 10*34*50мм 2pin 3.7V/1800mAh Тип: Аккумуляторная батарейка, Размер:

В МАГАЗИНЕще цены и похожие товары

766

1266

Аккумулятор Li-Pol (батарея) 5*56*115мм 3pin 3. 7V/5000mAh Тип: Аккумуляторная батарейка, Размер:

В МАГАЗИНЕще цены и похожие товары

935

935

Аккумулятор Li-Pol (батарея) 5*56*115мм 2pin 3.7V/5000mAh Тип: Аккумуляторная батарейка, Размер:

В МАГАЗИНЕще цены и похожие товары

644

678

Аккумулятор Li-pol 30*25*35 3,7V 350mAh Тип: Аккумулятор для телефона, Размер: Длина 3.500 Ширина

В МАГАЗИНЕще цены и похожие товары

520

1127

Аккумулятор Li-Pol (батарея) 3*30*35мм 2pin 3.7V/280mAh Тип: Аккумуляторная батарейка, Размер:

В МАГАЗИНЕще цены и похожие товары

988

1019

Аккумулятор литий-полимерный Li-Pol 357090 3,7В 3500мАч Тип: Аккумулятор для телефона, Размер:

В МАГАЗИНЕще цены и похожие товары

379

815

Аккумулятор универсальный 903048p 9x30x48 мм 3,7v Li-Pol 1800 mAh Тип: Аккумулятор для телефона,

В МАГАЗИНЕще цены и похожие товары

510

1810

Аккумулятор Li-Pol (батарея) 3*25*30мм 2pin 3. 7V/220mAh Тип: Аккумуляторная батарейка, Размер:

В МАГАЗИНЕще цены и похожие товары

839

1008

Аккумулятор Li-Pol (батарея) 3*100*150мм 2pin 3.7V/7000mAh Тип: Аккумуляторная батарейка, Размер:

В МАГАЗИНЕще цены и похожие товары

780

2080

Аккумулятор Li-Pol (батарея) 3*85*148мм 3pin 3.7V/6000mAh Тип: Аккумуляторная батарейка, Размер:

В МАГАЗИНЕще цены и похожие товары

359

815

Аккумулятор универсальный 702035p 7x20x35 мм 3,7v Li-Pol 500 mAh Тип: Аккумулятор для телефона,

В МАГАЗИНЕще цены и похожие товары

379

815

Аккумулятор универсальный 802540p 8x25x40 мм 3,7v Li-Pol 650 mAh Тип: Аккумулятор для телефона,

В МАГАЗИНЕще цены и похожие товары

614

633

Аккумулятор Li-pol 30*30*35 3,7V 380mAh Тип: Аккумулятор для телефона, Размер: Длина 3. 500 Ширина

В МАГАЗИНЕще цены и похожие товары

341

577

Аккумулятор универсальный 802540p 3,7v Li-Pol 650 mAh (8*25*40 mm) Тип: Аккумулятор для телефона,

В МАГАЗИНЕще цены и похожие товары

296

497

Аккумулятор универсальный 402530p 3,7v Li-Pol 300 mAh (4*25*30 mm) Тип: Аккумулятор для телефона,

В МАГАЗИНЕще цены и похожие товары

610

1910

Аккумулятор Li-Pol (батарея) 4*55*75мм 2pin 3.7V/2000mAh Тип: Аккумуляторная батарейка, Размер:

В МАГАЗИНЕще цены и похожие товары

449

815

Аккумулятор универсальный 305070p 3x50x70 мм 3,7v Li-Pol 2000 mAh Тип: Аккумулятор для телефона,

В МАГАЗИНЕще цены и похожие товары

810

2100

Аккумулятор Li-Pol (батарея) 3*122*153мм 3pin 3.7V/9000mAh Тип: Аккумуляторная батарейка, Размер:

В МАГАЗИНЕще цены и похожие товары

885

932

Аккумулятор Li-pol 60*30*40 3,7V 650mAh Тип: Аккумулятор для телефона, Размер: Длина 7. 000 Ширина

В МАГАЗИНЕще цены и похожие товары

799

842

Аккумулятор Li-pol 4*30*30 3,7V 300mAh Тип: Аккумулятор для телефона, Размер: Длина 5.000 Ширина

В МАГАЗИНЕще цены и похожие товары

731

1231

Аккумулятор Li-Pol (батарея) 3*80*98мм 3pin 3.7V/4000mAh Тип: Аккумуляторная батарейка, Размер:

В МАГАЗИНЕще цены и похожие товары

738

886

Аккумулятор Li-Pol (батарея) 3*110*120мм 2pin 3.7V/6500mAh Тип: Аккумуляторная батарейка, Размер:

В МАГАЗИНЕще цены и похожие товары

715

1215

Аккумулятор Li-Pol (батарея) 3*95*105мм 3pin 3.7V/3600mAh Тип: Аккумуляторная батарейка, Размер:

В МАГАЗИНЕще цены и похожие товары

510

1084

Аккумулятор Li-Pol (батарея) 5*50*60мм 3pin 3.7V/2000mAh Тип: Аккумуляторная батарейка, Размер:

В МАГАЗИНЕще цены и похожие товары

2 страница из 16

Тип батареи литий полимерный аккумулятор

Рост потребительского интереса к мобильным гаджетам и технологичной портативной технике в целом заставляет производителей совершенствовать свою продукцию в самых разных направлениях. При этом существует целый ряд общих параметров, работа над которыми ведется в одном русле. К таким можно отнести способ энергообеспечения. Всего несколько лет назад активные участники рынка могли наблюдать процесс вытеснения никель-кадмиевых аккумуляторов NiCd более совершенными элементами никель-металлгидридного происхождения NiMH. Сегодня же соперничество ведут между собой уже новые генерации батарей. Широко распространенную литий-ионную технологию в некоторых сегментах успешно вытесняет литий-полимерный аккумулятор. Отличие от ионного в новом блоке не так заметно для рядового пользователя, но в некоторых аспектах оно существенно. При этом, как и в случае конкуренции элементов NiCd и NiMH, замещающая технология далеко не безупречна и по некоторых показателям уступает аналогу.

Устройство аккумулятора Li-ion

Первые модели серийных аккумуляторов на основе лития стали появляться еще в начале 1990 годов. Однако в качестве активного электролита тогда использовался кобальт и марганец. В современных же литий-ионных батареях важно не столько вещество, сколько конфигурация его размещения в блоке. Такие аккумуляторы состоят из электродов, которые разделяются сепаратором с порами. Масса сепаратора, в свою очередь, как раз и пропитывается электролитом. Что касается электродов, то их представляет катодная основа на алюминиевой фольге и медный анод. Внутри блока катод и анод соединяются между собой клеммами-токосъемникам. Обслуживание заряда выполняет положительный заряд ион лития. Этот материал выгоден тем, что располагает способностью легко проникать в кристаллические решетки других веществ, формируя химические связи. Впрочем, положительных качеств таких батарей все чаще оказывается недостаточно для современных задач, что и обусловило появление элементов Li-pol, которые имеют немало особенностей. В целом же стоит отметить и сходство литий-ионных источников питания с гелиевыми полноформатными АКБ для автомобилей. В обоих случаях батареи разрабатываются с расчетом на физическую практичность в использовании. Отчасти это направление развития продолжили и полимерные элементы.

Устройство литий-полимерного аккумулятора

Толчком для совершенствования литиевых аккумуляторов стала необходимость борьбы с двумя недостатками существующих батарей Li-ion. Во-первых, они небезопасны в эксплуатации, а во-вторых, довольно дорого обходятся по цене. Избавляться от данных минусов технологи решили путем смены электролита. В итоге на смену пропитанному пористому сепаратору пришел полимерный электролит. Надо отметить, что полимер и раньше использовался в электротехнических нуждах в качестве пластиковой пленки, проводящей ток. В современной же батарее толщина элемента Li-pol достигает 1 мм, что также снимает с разработчиков ограничения по использованию различных форм и размеров. Но главное заключается в отсутствии жидкого электролита, благодаря чему исключается риск воспламенения. Теперь стоит подробнее рассмотреть отличия от литий-ионных элементов.

В чем главное отличие от ионной батареи?

Принципиальное отличие заключается в отказе от гелиевых и жидкостных электролитов. Для более полного понимания этой разницы стоит обратиться к современным моделям автомобильных аккумуляторов. Потребность в замене жидкого электролита была обусловлена, опять же, интересами безопасности. Но если в случае с автомобильными АКБ прогресс остановился на тех же пористых электролитах с пропиткой, то литиевые модели получили полноценную твердую основу. Чем же так хорош твердотельный литий-полимерный аккумулятор? Отличие от ионного заключается в том, что активное вещество в виде пластины в зоне контакта с литием препятствует формированию дендритов при циклировании. Как раз этот фактор исключает вероятность взрывов и возгораний таких батарей. Это лишь то, что касается достоинств, но также есть и слабые места у новых элементов питания.

Срок службы литий-полимерного аккумулятора

В среднем такие аккумуляторы выдерживают порядка 800-900 циклов зарядки. Данный показатель является скромным на фоне современных аналогов, но даже не этот фактор можно рассматривать как определяющий ресурс элемента. Дело в том, что такие аккумуляторы подвержены интенсивному старению независимо от характера эксплуатации. То есть даже если батарея вовсе не используется, ее ресурс будет сокращаться. Причем не имеет значения, это литий-ионный аккумулятор или литий-полимерный элемент. Все источники питания, базирующиеся на литиевой основе, характеризуются данным процессом. Существенную утрату в объеме можно заметить уже через год после приобретения. Спустя 2-3 года некоторые батареи и вовсе выходят из строя. Но многое зависит от производителя, поскольку внутри сегмента тоже есть различия в качестве исполнения аккумулятора. Аналогичные проблемы свойственны и элементам NiMH, которые подвергаются старению при резких температурных колебаниях.

Кроме проблем с быстрым устареванием, такие аккумуляторы нуждаются в дополнительной системе защиты. Связано это с тем, что внутреннее напряжение на разных участках может привести к перегоранию. Поэтому используется особая схема стабилизации, предотвращающая перегревы и перезаряды. Эта же система влечет и другие недостатки. Главным из них является ограничение тока. Но, с другой стороны, дополнительные защитные схемы делают безопаснее литий-полимерный аккумулятор. Отличие от ионного в плане стоимости тоже имеет место. Полимерные батареи стоят дешевле, но ненамного. Их ценник также повышается из-за внедрения электронных защитных схем.

Эксплуатационные особенности гелеобразных модификаций

С целью повышения электропроводности в полимерные элементы технологи все же добавляют гелеобразный электролит. О полном переходе на такие вещества речи не идет, поскольку это противоречит концепции данной технологии. Но в портативной технике часто используют именно гибридные элементы питания. Их особенность заключается в чувствительности к температуре. Производители рекомендуют использовать такие модели батарей в условиях от 60 °C до 100 °C. Это требование определило и особую нишу применения. Использовать гелеобразные модели можно только в местах с жарким климатом, не говоря о необходимости погружения в теплоизолированный корпус. Тем не менее вопрос о том, какой аккумулятор выбрать – Li-pol или Li-ion, – не так остро стоит на предприятиях. Там, где особое влияние имеет температура, часто применяются комбинированные решения. Полимерные элементы в таких случаях обычно используют в качестве резервных.

Оптимальный метод зарядки

Обычное время восполнения заряда у литиевых аккумуляторов составляет в среднем 3 ч. Причем в процессе зарядки блок остается холодным. Наполнение происходит в два этапа. На первом напряжение достигает пиковых величин, и такой режим поддерживается до набора 70%. Остальные 30% набираются уже в условиях нормального напряжения. Интересен и другой вопрос – как заряжать литий-полимерный аккумулятор, если нужно в постоянном режиме поддерживать его полный объем? В таком случае следует соблюдать график подзарядок. Эту процедуру рекомендуется производить примерно каждые 500 ч эксплуатации с полной разрядкой.

Меры предосторожности

В процессе эксплуатации следует применять только соответствующий по характеристикам зарядный прибор, подключая его к сети со стабильным напряжением. Также необходимо проверять состояние разъемов, чтобы не произошло размыкания аккумулятора. Важно учитывать, что, несмотря на высокую степень безопасности, это все же чувствительный к перегрузкам тип аккумулятора. Литий-полимерный элемент не терпит превышения показателей тока, чрезмерного охлаждения внешней среды и механических ударов. Впрочем, по всем этим показателя полимерные блоки все же более надежны, чем литий-ионные. И все-таки главный аспект безопасности заключается в безвредности твердотельных источников питания – разумеется, при условии поддержания их герметичности.

Какой аккумулятор лучше – Li-pol или Li-ion?

Данный вопрос в большей степени определяется условиями эксплуатации и целевым объектом энергоснабжения. Основные преимущества полимерных устройств скорее ощутимы для самих производителей, которые могут свободнее использовать новые технологии. Для пользователя разница будет малозаметна. Например, в вопросе о том, как заряжать литий-полимерный аккумулятор, владельцу придется больше внимания уделять качеству источника энергоснабжения. По времени же заряда это идентичные элементы. Что касается долговечности, то в этом параметре тоже ситуация неоднозначная. Эффект старения в большей степени характеризует полимерные элементы, но практика показывает разные примеры. К примеру, есть отзывы о литий-ионных элементах, которые становятся непригодными уже через год пользования. А полимерные в некоторых аппаратах эксплуатируются по 6-7 лет.

Заключение

Вокруг аккумуляторов по-прежнему сохраняется множество мифов и ложных суждений, которые касаются разных нюансов эксплуатации. И напротив, некоторые особенности батарей замалчиваются производителями. Что касается мифов, то один из них опровергает литий-полимерный аккумулятор. Отличие от ионного аналога заключается в том, что полимерные модели испытывают меньше внутренних нагрузок. По этой причине сеансы зарядки еще не севших аккумуляторов не оказывают вредного воздействия на характеристики электродов. Если же говорить о скрываемых производителями фактах, то один из них касается долговечности. Как уже говорилось, ресурс аккумуляторов характеризуется не только скромным показателем циклов зарядки, но и неизбежной утратой полезного объема элемента питания.

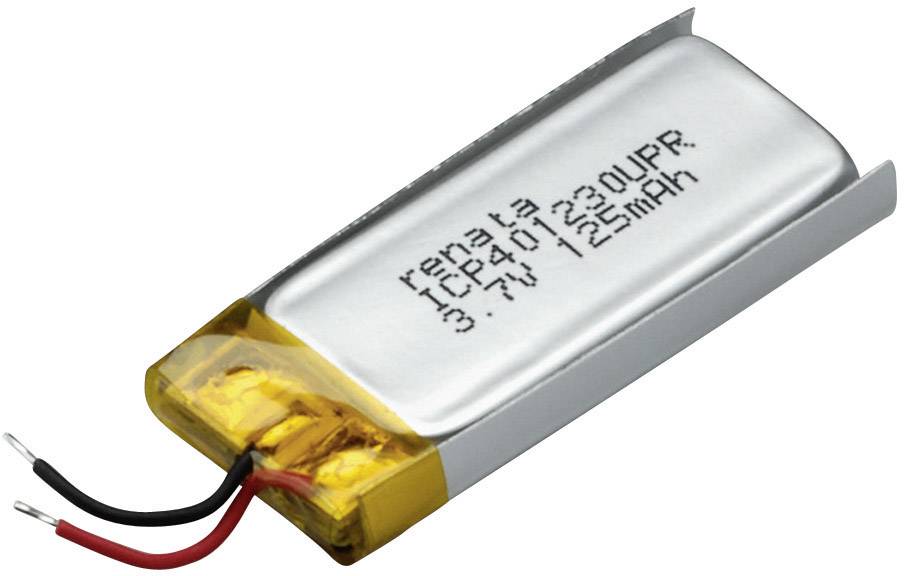

Литий-полимерный аккумулятор (литий-ионный полимерный аккумулятор (lithium-ion polymer battery); аббревиатуры: Li-pol, Li-polymer, LIP, Li-poly и т. д.) — это усовершенствованная конструкция литий-ионного аккумулятора. В качестве электролита используется полимерный материал. [1] Используется в мобильных телефонах, цифровой технике, радиоуправляемых моделях и пр.

Обычные бытовые литий-полимерные аккумуляторы не способны отдавать большой ток, но существуют специальные силовые литий-полимерные аккумуляторы, способные отдавать ток, в 10 и даже 130 [2] раз превышающий численное значение ёмкости в ампер-часах. Они широко применяются как аккумуляторы для радиоуправляемых моделей, а также в портативном электроинструменте и в некоторых современных электромобилях.

Содержание

Преимущества [ править | править код ]

  • Большая плотность энергии на единицу массы;
  • Низкий саморазряд;
  • Толщина элементов от 1 мм;
  • Возможность получать очень гибкие формы;
  • Слабо выраженный эффект памяти;
  • Незначительный перепад напряжения по мере разряда.
  • Диапазон рабочих температур литий-полимерных аккумуляторов довольно широкий: от −20 до +40 °C по данным производителей.

Аккумуляторы пожароопасны при перезаряде и/или перегреве. Для борьбы с этим явлением все бытовые аккумуляторы снабжаются встроенной электронной схемой, которая предотвращает перезаряд и перегрев вследствие слишком интенсивного заряда. По этой же причине требуют специальных алгоритмов зарядки (зарядных устройств).

Количество рабочих циклов 800—900, при разрядных токах в до потери ёмкости в 20 % (для сравнения: NiCd — 1000 циклов, NiMH — 600, LSD NiMH — 1500, LiFePO4 — 2000). [3]

Старение [ править | править код ]

Под воздействием заряда литий-полимерные и литий-ионные аккумуляторы снижают ёмкость в зависимости от температурного режима.

Глубокий разряд полностью выводит из строя литий-полимерный аккумулятор. Оптимальные условия хранения Li-pol аккумуляторов достигаются при 40%-м заряде от ёмкости аккумулятора. Литиевые аккумуляторы стареют, даже если не используются. На 2009 год бытовало мнение, что через 2 года батарея теряет около 20 % ёмкости [3] . Соответственно, нет необходимости покупать аккумулятор «про запас» или чрезмерно увлекаться «экономией» его ресурса. При покупке рекомендуется посмотреть на дату производства, чтобы знать, сколько данный источник питания уже пролежал на складе.

Литий-полимерный аккумулятор (литий-ионный полимерный аккумулятор (lithium-ion polymer battery); аббревиатуры: Li-pol, Li-polymer, LIP, Li-poly и т. д.) — это усовершенствованная конструкция литий-ионного аккумулятора. В качестве электролита используется полимерный материал. [1] Используется в мобильных телефонах, цифровой технике, радиоуправляемых моделях и пр.

Обычные бытовые литий-полимерные аккумуляторы не способны отдавать большой ток, но существуют специальные силовые литий-полимерные аккумуляторы, способные отдавать ток, в 10 и даже 130 [2] раз превышающий численное значение ёмкости в ампер-часах. Они широко применяются как аккумуляторы для радиоуправляемых моделей, а также в портативном электроинструменте и в некоторых современных электромобилях.

Содержание

Преимущества [ править | править код ]

  • Большая плотность энергии на единицу массы;
  • Низкий саморазряд;
  • Толщина элементов от 1 мм;
  • Возможность получать очень гибкие формы;
  • Слабо выраженный эффект памяти;
  • Незначительный перепад напряжения по мере разряда.
  • Диапазон рабочих температур литий-полимерных аккумуляторов довольно широкий: от −20 до +40 °C по данным производителей.

Аккумуляторы пожароопасны при перезаряде и/или перегреве. Для борьбы с этим явлением все бытовые аккумуляторы снабжаются встроенной электронной схемой, которая предотвращает перезаряд и перегрев вследствие слишком интенсивного заряда. По этой же причине требуют специальных алгоритмов зарядки (зарядных устройств).

Количество рабочих циклов 800—900, при разрядных токах в до потери ёмкости в 20 % (для сравнения: NiCd — 1000 циклов, NiMH — 600, LSD NiMH — 1500, LiFePO4 — 2000). [3]

Старение [ править | править код ]

Под воздействием заряда литий-полимерные и литий-ионные аккумуляторы снижают ёмкость в зависимости от температурного режима.

Глубокий разряд полностью выводит из строя литий-полимерный аккумулятор. Оптимальные условия хранения Li-pol аккумуляторов достигаются при 40%-м заряде от ёмкости аккумулятора. Литиевые аккумуляторы стареют, даже если не используются. На 2009 год бытовало мнение, что через 2 года батарея теряет около 20 % ёмкости [3] . Соответственно, нет необходимости покупать аккумулятор «про запас» или чрезмерно увлекаться «экономией» его ресурса. При покупке рекомендуется посмотреть на дату производства, чтобы знать, сколько данный источник питания уже пролежал на складе.

что это, срок службы, отличие от литий-ионных батарей

Автор Aluarius На чтение 8 мин. Просмотров 3.4k. Опубликовано

Содержание

  • 1 Литий-полимерный аккумулятор — описание, происхождение технологии
  • 2 Характеристики Li-pol аккумуляторов
    • 2.1 Емкость
    • 2.2 Рабочее напряжение
    • 2.3 Рабочая температура
    • 2.4 Количество циклов заряд-разряд
    • 2.5 Срок службы батареи
  • 3 Отличие Li-pol от Li-ion аккумуляторов
  • 4 Себестоимость
  • 5 Надежность и безопасность
  • 6 Температурный режим работы
  • 7 Литий-полимерный аккумулятор: плюсы и минусы
    • 7.1 Плюсы:
  • 8 Минусы
  • 9 Особенности эксплуатации литий- полимерных батарей

Литий- полимерная батарея — это аккумуляторная батарея, которая впервые приобрела популярность благодаря их внедрению в начале 1990-х годов крупными электронными компаниями. По сути, они представляют собой группу очень жестких отсеков для выработки электроэнергии, состоящих из трех частей: положительного электрода; отрицательный электрод; и электролит, или жидкое химическое соединение между ними. Большинство литий-ионных батарей, в отличие от более традиционных, также имеют электронный контроллер , который регулирует мощность и потоки разряда, чтобы ваша батарея не перегревалась и не взрывалась.

Литий-полимерный аккумулятор — описание, происхождение технологии

Те, кто изучал полимеры, задавались вопросом: «Li-Pol аккумулятор — что это». Наиболее существенным различием между литий-ионными и литий-полимерными батареями является химический электролит между их положительными и отрицательными электродами. В Li-Po аккумулятор не заливают жидкость. Вместо этого, технология Li-Po использует одну из трех форм: сухое твердое вещество, которое было в значительной степени выведено из эксплуатации в течение прототипных лет литий-полимерных батарей; пористое химическое соединение; или гелеобразный электролит. Наиболее популярным среди них является последний тип аккумулятора, который вы найдете в новых ноутбуках и электромобилях. Загвоздка в том, что многие компании на самом деле не продают вам настоящий Li-Poly аккумулятор, вместо этого это литий-ионная полимерная батарея или Li-ion в более гибком корпусе.

Характеристики Li-pol аккумуляторов

Разберем такие параметры как зарядка, правильные критерии выбора, плюсы и минусы, срок службы литий-полимерного акумулятора.

Емкость

Высокая плотность энергии. Как говорится в свойстве, высокая плотность энергии означает высокую мощность без больших и громоздких. Это причина, почему она все еще существует в мире прогресса, поскольку это требуется ноутбукам и смартфонам. Поскольку в настоящее время разрабатываются устройства, которые могут быть меньше, но требуют и работают с большой мощностью и обеспечивают более высокое качество, литий-ионный аккумулятор идеально подходит для этого. Это дает аккумулятору высокую мощность при сохранении относительно небольшого размера. Компактный размер делает Li-Polymer аккумулятор хорошим выбором в мобильной индустрии.

Рабочее напряжение

Первый и главный фактор — низкий саморазряд. Производительность аккумуляторных батарей определяется скоростью их саморазряда. После отключения от источника питания литий-ионные аккумуляторы имеют очень низкую скорость саморазряда по сравнению с другими перезаряжаемыми элементами, такими как Ni-Cad и NiMH. Это в основном 5% в первые 4 часа, затем падает до 1 или 2% в месяц. Литий-ионные аккумуляторы имеют более высокий цикл зарядки-разрядки, где некоторые средние классы имеют 1000 циклов, которые имеют 5000 циклов, прежде чем потерять от 20 до 30% своей максимальной зарядной емкости.

Рабочая температура

Важно отличать температуру эксплуатации от той, при которой аккумулятор можно просто заряжать. Разница достигает 30-40 градусов. Оптимальная температура эксплуатации — 60 градусов, зарядки — до 90.

Количество циклов заряд-разряд

Литий-ионные аккумуляторы имеют более длительный срок службы и продолжают обеспечивать лучшую производительность в течение длительного периода времени. Поскольку циклы зарядки-разрядки литий-ионных батарей высоки, они способны показывать лучшую производительность после 5000 циклов, в то время как некоторые другие батареи теряют 30% своей емкости после 1000 циклов. Эти батареи можно регулярно заряжать, не влияя на их мощность. Литий-полимерный аккумулятор имеет главное отличие от ионного — долгосрочность.

Срок службы батареи

Литий-ионные аккумуляторы имеют срок службы в 10 раз больше, чем свинцово-кислотные аккумуляторы, и обеспечивают 2000% номинальной емкости после 2000 циклов (ровно столько, на сколько рассчитан сам электроэлемент). Поскольку эти батареи не требуют активного обслуживания, одноразовая покупка гарантирует долговечность.

Отличие Li-pol от Li-ion аккумуляторов

И литий-ионные, и литий-полимерные аккумуляторы имеют свои плюсы и минусы. Как правило, преимуществами литий-ионных батарей являются их высокая удельная мощность, отсутствие так называемого эффекта памяти (когда батареи со временем становятся сложнее заряжать) и их значительно более низкая стоимость, чем у литий-полимерного. По словам Wired , «Литий-ионные аккумуляторы невероятно эффективны. Они упаковывают невероятное количество энергии в крошечную упаковку ». Сравнение аккумуляторов будет рассмотрено более подробно ниже.

Но, как кто-то мог заметить, с недавней историей о запрете на полеты определенной марки мобильных телефонов, литий-ионные аккумуляторы по своей природе нестабильны, страдают от «старения» и потенциально опасны. Если барьер, разделяющий положительный и отрицательный электрод, когда-либо нарушается, химическая реакция может вызвать возгорание (пожар).

Поскольку литий-ионные аккумуляторы становятся все более популярными в бытовой электронике, предприятия пытаются снизить затраты, что и объясняет различия. Хотя качественные батареи абсолютно безопасны, вы всегда должны быть осторожны при покупке безымянных брендов. Даже батареи с одинаковыми показателями будут отличаться.

С другой стороны, литий-полимерные батареи, как правило, прочные и гибкие , особенно когда речь идет о размерах и форме их конструкции. Они также легки, имеют чрезвычайно низкий профиль и имеют меньшую вероятность страдания от утечки электролита . Но литий-полимерные батареи тоже не идеальны : их производство значительно дороже, и они не имеют такой же плотности энергии (количества энергии, которое может быть сохранено) и срока службы литий-ионных.

Себестоимость

Литий-ионный аккумулятор дорог в изготовлении, что буквально увеличивает его стоимость. Производство на 35% дороже никель-кадмиевых элементов. Поскольку спрос увеличивается, стоимость для потребителей увеличивается, что, кажется, является главной проблемой. Эта батарея требует сложной схемы бортового компьютера для управления и обеспечения того, чтобы напряжение и ток находились в безопасных пределах. Эта схема также является причиной, которая делает его более дорогим, чем другие аккумуляторы.

Надежность и безопасность

Требуется защита. Литий-ионный аккумулятор не такой прочный, как некоторые другие типы аккумуляторов. Они требуют защиты от перезарядки и разрядки слишком далеко, поскольку они встроены в печатную плату. Поскольку большая часть оборудования и приложений предпочитает использовать эти батареи, люди используют их, не зная их безопасных рабочих пределов и схем.

Температурный режим работы

Оптимальная рабочая температура – около +20 °С. Лучшая температура для хранения Li-Ion аккумуляторов – от 0 до 10 °С, с частичным зарядом. Рекомендуемая температура зарядки литий-ионных батарей – от +5 до +20 °C.

Литий-полимерный аккумулятор: плюсы и минусы

Литий-ионные аккумуляторы легче по сравнению с другими перезаряжаемыми аккумуляторами. Что делает их более эффективными для использования в портативных электронных устройствах.

Плюсы:

  • Низкие эксплуатационные расходы. Низкие эксплуатационные расходы являются одним из основных преимуществ литий-ионных аккумуляторов. Он не требует регулярного технического обслуживания для лучшей производительности, в отличие от других аккумуляторных батарей, которые требуют регулярной разрядки для поддержания оптимальной производительности. Другие аккумуляторные батареи требуют периодической разрядки, чтобы убедиться, что они не получили эффект памяти.
  • Без заливки. Большинство аккумуляторов или элементов необходимо заряжать при первой зарядке. Заправка — это метод полной зарядки и полной разрядки аккумулятора перед его использованием. Таким образом, литий-ионная батарея экономит значительное время и не требует зарядки и разрядки, прежде чем ее можно будет реально использовать.
  • Наличие разных типов. На рынке доступны различные типы литий-ионных батарей, некоторые с цилиндрической, а некоторые с призматической формой. Это дает преимущество выбора конкретного типа батареи для конкретного устройства, что означает, что правильная технология может быть использована для конкретного необходимого приложения. Не только для небольших устройств и приложений, но также предлагает гораздо более высокие уровни тока для электромобилей и электроинструментов.

Литий-ионные аккумуляторы сохраняют заряд в течение более длительного периода времени из-за своего свойства высоких циклов зарядки-разрядки, снижающих потребление энергии и стоимость.

Минусы

  • Старение. Основным недостатком литий-ионной батареи является ее старение, и оно зависит от количества циклов зарядки-разрядки, которые прошла батарея. Эта батарея, естественно, разлагается, как только она приобретается, независимо от того, используют ее потребители или нет. Поскольку литий-ионная технология растет и развивается,но замена батареи является обязательной после определенного периода времени. Это делает большую проблему, если батарея встроена в оборудование.
  • Транспорт. Существуют ограничения по весу литий-ионных аккумуляторов при транспортировке. Во многих авиалиниях существует ограничение на количество литий-ионных батарей, перевозимых в багаже, положение безопасности может время от времени меняться. Любые литий-ионные батареи, перевозимые отдельно, должны быть защищены от коротких замыканий защитными крышками и т. д.

Неправильное использование оборудования может привести к перегреву, что, в свою очередь, может вызвать внутреннее короткое замыкание и воспламенить горючий электролит, что приведет к взрывам и пожарам. Это увеличивает риск внутренних травм и ущерба для пользователей и отраслей промышленности, так как большинство продуктов являются портативными, а также используются на более крупных заводах.

Особенности эксплуатации литий- полимерных батарей

Литий-ионная батарея является предпочтительной и самой передовой для использования в текущей ситуации, поскольку она существует уже много лет. Это может быть недостатком, поскольку технология быстро меняется и развивается, что может быть проблемой для батареи, чтобы оправдать ожидания. Как мы знаем, некоторые инциденты все еще ставят под сомнение его выполнимость и эффективность, например, у Samsung Note 7 были проблемы наряду с проблемами безопасности.

Основным недостатком литий-ионных аккумуляторов является перегрев и подверженность пожару. Было много случаев взрыва при перегреве или перезарядке из-за накопления газов и повышения внутреннего давления в результате разложения электролита.

С каждым годом технология совершенствуется и улучшается, а значит, в скором времени станет в один ряд с литий-ионными батареями и другими аналогами.

Литий-ионные аккумуляторы | Статья в журнале «Молодой ученый»



В этой статье представлена история появления и развития литий-ионных аккумуляторов. Детально рассмотрен данный тип аккумуляторов и технические аспекты их функционирования, а также конструкция и принцип работы, разработанных к настоящему времени литий-ионных аккумуляторов. В заключении рассмотрены тенденции развития указанного класса изделий, следуя которым, по мнению авторов статьи, можно улучшить и расширить применение литий-ионных аккумуляторов в различных областях техники.

Введение

В последние годы ученые и инженеры-разработчики электронной аппаратуры все большее внимание уделяют аккумуляторам, которые могут обеспечивать длительное автономное питание электронных устройств. Итак, литий-ионные аккумуляторы — тип химического источника тока, получивший широкое распространение в современной мобильной технике. В настоящий момент производители практически полностью отказались от использования прочих типов аккумуляторных батарей в мобильных телефонах, поэтому чрезвычайно важно знать, как правильно пользоваться литиевыми источниками питания. В данной статье будут озвучены основные особенности устройства и использования Li-ion батарей, а также некоторые практические советы по их эксплуатации.

Литий-ионные аккумуляторы

Первые эксперименты по созданию литиевых батарей начались в 1912 году. Но только спустя шесть десятилетий, в начале 70-х годов, они впервые появились в бытовых устройствах. Последовавшие вслед за этим попытки разработать литиевые аккумуляторы (рис. 1) оказались неудачными из-за возникших проблем в обеспечении безопасности их эксплуатации, так как литий является очень активным щелочным металлом [1].

Таким образом, исследователи повернули свой взор в сторону неметаллических литиевых аккумуляторов на основе ионов лития. Немного проиграв при этом в плотности энергии и приняв некоторые меры предосторожности при заряде и разряде, они получили более безопасные так называемые Li-ion аккумуляторы.

Рис. 1. Литий-ионные аккумуляторы

Плотность энергии Li-ion аккумуляторов — обычно вдвое превышает плотность стандартных NiCd-аккумуляторов, а в перспективе, с применением новых активных материалов, предполагается ее увеличить и достигнуть трехкратного превосходства над NiCd-аккумуляторами.

На сегодняшний момент существует множество разновидностей Li-ion аккумуляторов. Рассмотрим достоинства и недостатки, свойственные всем их типам.

Достоинства инедостатки

Основными преимуществами Li-ion-аккумуляторов являются:

‒ большая емкость при тех же самых габаритах по сравнению с аккумуляторами на основе никеля.

‒ низкий саморазряд.

‒ высокое напряжение единичного элемента (3.6 В против 1.2 В у NiCd и NiMH) упрощает конструкцию. Многие изготовители сегодня ориентируются на применение для сотовых телефонов именно такого одноэлементного аккумулятора. Однако, чтобы обеспечить ту же самую мощность, необходимо чтобы он мог отдавать более высокий ток. А это возможно только при низком внутреннем сопротивлении аккумулятора.

‒ низкая стоимость обслуживания (эксплуатационных расходов), поскольку отсутствует эффект памяти и не требуются периодические циклы разряда для восстановления емкости.

Основными недостатками Li-ion-аккумуляторов являются:

‒ необходимость встроенной схемы защиты (что ведет к дополнительному повышению его стоимости), которая ограничивает максимальное напряжение на каждом элементе аккумулятора во время заряда и предохраняет его от слишком низкого напряжения на элементе при разряде. Кроме того, она должна ограничивать максимальные токи заряда и разряда и контролировать температуру элемента.

‒ аккумулятор подвержен старению, даже если не используется и просто лежит на полке. Процесс старения характерен для большинства Li-ion-аккумуляторов. Небольшое уменьшение емкости заметно после одного года, вне зависимости от того, используется аккумулятор или нет. Через два или три года он часто становится непригодным к эксплуатации. Для уменьшения процесса старения необходимо хранить заряженный примерно до 40 % от номинальной емкости аккумулятор в прохладном месте отдельно от телефона.

‒ более высокая стоимость по сравнению с NiCd-аккумуляторами.

По удельным характеристикам Li-ion аккумуляторы лидируют среди массово выпускаемых и занимают одно из первых мест среди применяемых электрохимических систем. Li-ion аккумуляторы обладают высокой удельной энергией (до 190 Вт•ч/кг), высоким разрядным напряжением (3,4–4 В и более, в зависимости от используемых электродных материалов), очень низким саморазрядом (менее 3 % в месяц) и длительным сроком службы (более 1000 циклов заряда/разряда, до снижения емкости на 20 % от номинальной к тысячному циклу). В зависимости от материалов и конструкции эти аккумуляторы могут работать в интервале температур от –40 до +80°C. При этом их стоимость постоянно снижается, а область применения расширяется. На рис. 2 показаны возможные сочетания удельной энергии и удельной мощности у аккумуляторов различных типов.

Рис. 2. Удельные характеристики различных типов аккумуляторов

Строение иклассификация литий-ионных аккумуляторов

Деление Li+ аккумуляторов на высокомощные, высокоемкие и промежуточные, занимающие место между двумя приведенными классами, носит условный характер (синие области на рис.2). Суть этого разделения в следующем. Даже с учетом одного и того же электрохимического процесса сам аккумулятор, как конечное изделие, можно изготовить по-разному (рис. 3). Например, токопроводящую основу электрода (алюминиевая фольга на положительном электроде, медная — на отрицательном) в одном случае можно сделать тоньше и электродной массы нанести больше, а в другом — наоборот. Чем больше соотношение активных электродных масс, участвующих в электрохимических реакциях, к пассивным, не участвующим в них, тем выше удельные характеристики конечного изделия. Однако, чем меньше толщина медной фольги, тем меньший ток она может пропустить без перегрева. И наоборот, чем больше толщина слоя электродной массы, тем больше его сопротивление. То есть аккумулятор с более тонкой токопроводящей основой и более толстым слоем электродной массы будет иметь высокие показатели по запасаемой энергии, но низкую мощность, и наоборот. Поэтому для еще большего снижения сопротивления применяют активные материалы с меньшим размером частиц.

Варьируя толщину электродов, фольги, сепаратора и материалы положительного и отрицательного электрода, размеры частиц, производители могут изготовить аккумулятор с различными максимальными токами разряда и/или различной емкости в одном и том же типоразмере конечного изделия. Высокомощные аккумуляторы (с высокими токами разряда) должны иметь и более массивные токовыводы, что предохраняет аккумулятор от перегрева при больших значениях тока. К тому же для увеличения тока разряда в состав электролита и активных масс можно вносить всевозможные добавки, увеличивающие проводимость [2].

Рис. 3. Строение Li-ion аккумулятора

Высокоемкие аккумуляторы обычно имеют небольшие размеры борнов (токосъемников) в сравнении с объемом корпуса аккумулятора. Такие борны рассчитаны на относительно малые токи разряда. Например, если аккумулятор имеет емкость 10 А/ч, то максимальный ток разряда составит 20 А (получасовой режим).

Высокоемкие и высокомощные аккумуляторы предназначены для разных задач и имеют различное назначение, хотя иногда их совместно эксплуатируют в одном изделии: одни для стартерных режимов, другие — для питания слаботочной аппаратуры.

Принцип заряда

Метод заряда Li-ion аккумуляторов можно условно разделить на четыре этапа, это показано на рис. 4.

Рис. 4. Этапы зарядки Li-ion аккумуляторов

1) Подготовительный этап

Подготовительный этап необходим, когда напряжение на аккумуляторе ниже некоторого установленного значения. При долгом хранении аккумулятора вследствие саморазряда и/или потребления системы обеспечения функционирования(СОФ) его напряжение может упасть. Малый ток заряда обеспечивает постепенный выход активных электродных материалов на заданные уровни напряжения, при которых они штатно функционируют, после чего включается основной ток заряда. Данный режим призван обеспечить более долгую жизнь аккумулятора при выходе его из заданного диапазона напряжений. Подготовительный этап применяется и в случае заряда аккумулятора при низких температурах, например ниже +5°C — для «разогрева» электродных масс.

Первоначальный заряд малым током используется и для обеспечения безопасности аккумулятора при заряде. Если внутри аккумулятора произошло микрокороткое замыкание (или просто КЗ), то по истечении некоторого времени заряда напряжение на нем не будет возрастать. Этот факт может свидетельствовать о неисправности. Если начать заряд достаточно большим током сразу, то при КЗ может произойти сильный разогрев аккумулятора и его разгерметизация. Хотя СОФ имеет температурный датчик, при быстром заряде и относительно большой теплоемкости аккумулятора и высоком конечном значении теплопроводности разгерметизация может произойти немного раньше, чем СОФ отключит аккумуляторы от заряда. Функция заряда малым током часто возлагается не на зарядное устройство, а на СОФ батареи. В схеме СОФ это может быть дополнительный MOSFET транзистор, управляющий зарядом, включенный через последовательный резистор, ограничивающий ток, подключенный к аккумуляторной батарее.

2) 1этап

На этом этапе заряд осуществляется номинальным током, который измеряется в долях от номинальной емкости аккумулятора (Сн). Например, емкость аккумулятора 10 А·ч, номинальный ток заряда 0,2Сн, то есть 2 А — пятичасовой режим заряда. Понятно, что потребитель хочет, чтобы заряд осуществлялся как можно быстрее — в течение 1–2 ч, что соответствует 0,5–1Сн. Такой режим заряда обычно называют ускоренным. Для нормальной работы аккумулятора номинальный ток заряда лежит в пределах 0,2–0,5Сн, а ускоренный, как уже говорилось, — в диапазоне 0,5–1Сн. Каким максимальным током можно заряжать тот или иной аккумулятор, можно узнать в документации на конкретный тип устройства.

Чем выше ток заряда, тем меньше аккумулятор «наберет» емкости и тем пристальней необходимо следить за разогревом, чтобы его температура не вышла за установленный предел. При большом токе заряда существенно продлевается время 2-го этапа (рис. 4), когда ток постепенно падает до определенного предела. Так, например, при токе заряда 1Сн и отводимом на заряд времени в 1 ч аккумулятор достигнет своего конечного напряжения за 45–50 мин. Любой аккумулятор имеет внутреннее сопротивление. Падение напряжения на внутреннем сопротивлении при большом токе заряда приведет к более быстрому достижению конечного зарядного напряжения. При достижении конечного напряжения заряд перейдет ко второму этапу — падающему току при постоянном напряжении. За оставшееся время 10–15 мин. аккумулятор «наберет» еще 0,1–0,15Сн, что в сумме составит не более 0,85–0,95Сн. При более коротком режиме заряда и лимите времени зарядная емкость будет еще меньше.

Ускоренный и номинальный режим заряда необходимо чередовать, особенно при заряде батарей, состоящих из нескольких последовательно соединенных аккумуляторов. При номинальном токе заряда возрастает его продолжительность. Увеличение времени заряда способствует лучшей балансировке аккумуляторов в батарее [3]. Чем больше время такой балансировки, тем лучше будут сбалансированы аккумуляторы по емкости и, в конечном итоге, батарея отдаст емкость, близкую к номинальной при разряде.

3) 2 этап

Второй этап — это заряд при постоянном напряжении и падающем до определенного значения токе. Например, процесс считается завершенным при установлении тока заряда менее 0,1–0,05Сн (в нашем примере 100 мА). Время заряда падающим током также зависит от срока службы и количества циклов заряд/разряд

После окончания заряда напряжение на аккумуляторе падает на 0,05–0,1 В (рис. 4), приходя к своему равновесному состоянию. Держать аккумулятор продолжительное время (десятки часов) при конечном напряжении (например, 4,2–4,3 В) не рекомендуется, поэтому после фазы падающего тока желательно прекратить заряд [4].

Производители электроники предоставляют уже готовые схемотехнические решения, реализующие описанный выше алгоритм заряда, выполненные в одном корпусе микросхемы — например МАХ1551, МАХ745 и т. д. Одна из популярных микросхем, применяемых для заряда Li-ion аккумуляторов мобильных телефонов, фототехники и т. д. от сети постоянного тока 12–24 В — MC34063.

4) Stand by этап

Если Li-ion аккумуляторная батарея должна быть в зарядном устройстве для эксплуатационной готовности, то некоторые зарядные устройства применяют кратковременный подзаряд аккумулятора, чтобы компенсировать его небольшой саморазряд. Зарядное устройство срабатывает, когда напряжение в цепи падает до 4.05 В/батарею и выключить при достижении 4.20 В/батарею. Зарядные устройства, сделанные для работы в режиме эксплуатационной готовности, или режиме ожидания, часто дают упасть напряжению до 4.00 В/батарею и зарядиться только до 4.05 В/батарею вместо 4.20 В/батарею. Это приводит к продлению срока службы батареи [5].

Применение итенденции развития

Литий-ионные технологии находятся лишь на старте реализации потенциала и повсеместного промышленного внедрения. В частности Li-ion аккумуляторы применяются в авиалайнерах, автомобилях, суднах. Например, компания Boeing улучшила саму технологию производства аккумуляторов так, чтобы предотвращать прорыв элементов при повышении температуры, и изменила их конструкцию с уменьшением тепловыделения. Кроме того, была усовершенствована система зарядки. И наконец, специалисты Boeing разработали новую конструкцию батарейного отсека, которая могла бы защитить самолет в случае, если отказ аккумуляторов все-таки произойдет. Еще одна сфера, где применение литий-ионных технологий дало качественный скачок в развитии целой индустрии — это электромобили. Одним из лидеров по разработке, производству и продвижению электромобилей на литий-ионных аккумуляторах является американская компания “Tesla Motors”. Для обеспечения своих автомобилей источниками питания компания даже планирует построить завод по производству литий-ионных аккумуляторов полного цикла. Помимо этого, в 2016 году в Норвегии планируют спустить на воду электропаром. Судно, разработанное специалистами немецкой компании “Siemens” и норвежской судоверфи “Fjellstrand”, будет оборудовано двумя электродвигателями, работающими от литий-ионных аккумуляторов, и сможет перевозить на борту 120 автомобилей и 360 пассажиров. Еще одним примером является японская компания “Hirobo” из Хиросимы, инженеры которой сконструировали одноместный электрический вертолет “Hirobo Bit”, развивающий скорость до 100 км/ч. Электрический двигатель, в отличие от обычных, работает практически бесшумно, а одного заряда аккумуляторов хватает на 30 минут непрерывного полета.

Таким образом дальнейшее развитие Li-ion аккумуляторов направлено на увеличение мощности и емкости при минимизации размеров. В частности, применение кремниевых нанопроводов вместо графитовых анодов позволит втрое увеличить емкость аккумуляторных батарей и до 10 минут сократить время их зарядки. Использование Li-ion аккумуляторов большой емкости приведет к повышению экологичности за счет снижения выбросов углекислого газа у транспортных средств более, чем на 25 %.

Выводы

Сегодня Li-ion аккумуляторы по праву считаются лучшими электрохимическим источниками электропитания различных устройств. Благодаря относительно малому весу и большой удельной емкости они наиболее часто применяются в мобильных устройствах. За счет развития науки и техники Li-ion аккумуляторы преодолели свои главные недостатки: стабильность работы и большие токи разряда, чем потеснили никель-металлгидридные (Ni-MH) и никель-кадмиевые (Ni-Cd) аккумуляторы. В дальнейшем планируется увеличить эффективность Li-ion аккумуляторов еще в два раза, что позволит полностью заменить аккумуляторы указанных выше типов. Кроме того, были специально разработаны Li-polymer аккумуляторы, которые обладают еще большей емкостью и надежностью по сравнению с Li-ion аккумуляторами.

В 2014 году французскими учеными были разработаны Na-ion аккумуляторы, которые в настоящее время являются наиболее эффективными из всех известных типов аккумуляторов, которые сейчас проходят завершающую стадию доработки и тестирования, что позволит в перспективе заменить ими Li-ion и Li-polymer аккумуляторы.

Литература:

  1. Таганова А. А., Бубнов Ю. И., Орлов С. Б. Герметичные химические источники тока: элементы и аккумуляторы. Оборудование для испытаний и эксплуатации: Справочник СПб.: Химиздат, 2005., 52 стр.
  2. Современные Li-ion аккумуляторы. Типы и конструкция. Журнал «Компоненты и технологии» № 11 за 2013 год., стр. 67–74
  3. Рыкованов А. С. Системы баланса Li-ion аккумуляторных батарей// Силовая электроника. № 1 за 2009., стр. 52–55
  4. Способы заряда Li-ion аккумуляторов и батарей на их основе. Журнал «Компоненты и технологии» № 11 за 2012 год., стр. 48–53
  5. Электронный ресурс BU-409: ChargingLithium-ion., http://batteryuniversity.com/learn/article/charging_lithium_ion_batteries

Основные термины (генерируются автоматически): аккумулятор, батарея, заряд, ток заряда, зарядное устройство, конечное изделие, конечное напряжение, номинальный ток заряда, подготовительный этап, электродная масса.

Литий-ионные аккумуляторы

против литий-полимерных: что лучше?

Литий-ионные аккумуляторы питают большинство электронных устройств по всему миру. Однако вы, возможно, сталкивались с определенной бытовой электроникой с литий-полимерным аккумулятором.

Хотя это может быть не сразу очевидно, между литий-ионными (Li-ion) и литий-полимерными (Li-Po) батареями существует значительная разница.

В этой статье мы подробно рассмотрим эти популярные типы аккумуляторов и то, как они питают устройства, которые мы используем в повседневной жизни.

Что такое литий-ионные (Li-Ion) аккумуляторы?

Литий-ионный аккумулятор питает смартфоны, ноутбуки и множество других устройств по всему миру. Эти батареи состоят из четырех разных компонентов:

  • Катод (положительный вывод)
  • Анод (отрицательный вывод)
  • Сепаратор
  • Электролит

Анод в основном изготавливается из лития (отсюда и название), а катод часто изготавливается из графита. Также часто используются кобальт или марганец.

Сепаратор предотвращает короткое замыкание зарядов, а электролит служит средой, позволяющей ионам перемещаться от анода к катоду.

Таким образом, когда вы заряжаете свой телефон, ионы, хранящиеся на отрицательной клемме, начинают вибрировать, пока не наберут достаточно заряда, чтобы совершить путешествие от анода к катоду, преодолев разделительный слой. Это движение генерирует электричество, питающее ваше устройство. Когда аккумулятор разряжается, ионы возвращаются к катоду.

Что такое литий-полимерные (Li-Po) батареи?

Литий-полимерный аккумулятор немного новее, чем обычный литий-ионный аккумулятор, и только недавно аккумуляторы Li-Po появились в смартфонах. Это одна из самых многообещающих альтернатив литий-ионным батареям.

Основной причиной этого была возможность быстрой зарядки. Литий-полимерные батареи изначально использовались в старых громоздких телефонах и ноутбуках. Современные устройства, такие как дроны, также содержат литий-полимерные батареи. Поскольку литий-полимерные батареи такие гибкие и легкие, они также используются в банках питания.

Аккумуляторы Li-Po, как и литий-ионные, имеют анод и катод. Но в этих батареях вместо жидкого электролита используется гелеобразный электролит.

Это одна из причин, почему они, как правило, более долговечны, и вам не нужно беспокоиться о утечке электролита. Но этот гелеобразный материал со временем становится тверже, уменьшая способность ионов свободно перемещаться, сокращая срок службы батареи.

Ключевые 8 различий между литий-ионными и литий-полимерными батареями

Между литий-ионными и литий-полимерными батареями существует ряд различий.

1. Цены

Одной из основных причин широкого распространения литий-ионных аккумуляторов является их низкая цена. Новые технологии практически вдвое снизили стоимость литий-ионных аккумуляторов, а поскольку они существуют уже довольно давно, производить такие аккумуляторы, как правило, намного проще.

Если сравнивать цены напрямую, то себестоимость производства литий-полимерных аккумуляторов несколько выше. Вот почему они обычно не используются в более дешевой электронике.

2. Плотность мощности

Плотность мощности относится к количеству энергии, содержащейся в батарее, по сравнению с ее весом. Следовательно, батарея с более высокой удельной мощностью будет иметь более длительное время работы.

Литий-ионные аккумуляторы

могут удерживать до четырех раз больше заряда по сравнению с литий-полимерными аккумуляторами аналогичного размера. Это делает их более предпочтительными для использования в компактных электронных устройствах.

С другой стороны, литий-полимерные аккумуляторы обычно должны быть заключены в жесткий или мягкий кожух. Это еще больше увеличивает объем, что делает их непригодными для использования в небольших устройствах.

Тем не менее, чаша весов может в конечном итоге склониться по мере внедрения новых методов производства.

3. Безопасность

Литий-полимерные аккумуляторы

, как правило, более безопасны, чем их литий-ионные аналоги, в первую очередь из-за их прочной упаковки. Аккумулятор Li-Po с твердым корпусом может противостоять внешнему давлению, что снижает опасность.

Это одна из причин, по которой большинство устройств с чрезвычайно быстрой зарядкой обычно имеют внутри литий-полимерные батареи. Гель-электролит в литий-полимерном аккумуляторе также менее подвержен утечке, чем литий-ионный электролит.

4. Скорость пассивного разряда

Устройство, работающее от литий-полимерного аккумулятора, будет разряжаться невероятно медленно. Скорость пассивного разряда литий-полимерных аккумуляторов значительно ниже по сравнению с литий-ионными аккумуляторами, поэтому вам не нужно беспокоиться о том, что ваше устройство разрядится, пока оно не используется. При этом длительное хранение аккумуляторов Li-Po проще, чем Li-Ion.

5. Универсальность

Малоизвестное преимущество литий-полимерных аккумуляторов заключается в их универсальности. Они используются не только в мобильных телефонах, банках питания или ноутбуках; Вы также можете купить батареи Li-Po для использования в дронах любительского уровня или радиоуправляемых транспортных средствах.

Простой причиной этого является их настраиваемый характер. Вы можете купить Li-Po батареи всех форм и размеров (из-за их гелевой основы), и несколько производителей воспользовались этой свободой. Вы можете приобрести аккумуляторы Li-Po емкостью от 1000 мАч до 10 000 мАч и выше! Некоторые Li-Po аккумуляторы также имеют невероятно тонкий профиль толщиной менее 1 мм!

6. Срок полезного использования

Литий-ионные батареи

обычно служат дольше, чем литий-полимерные. Средняя литий-ионная батарея может работать от двух до трех лет, тогда как литий-полимерные батареи имеют гораздо более короткий срок службы. Это связано с тем, что электролит на основе геля начинает затвердевать в батареях Li-Po.

7. Общее обслуживание

Литий-ионные аккумуляторы

практически не требуют обслуживания. Батареи Li-Po, с другой стороны, требуют некоторого обслуживания.

Многие мифы о зарядке телефона неверны. Программное обеспечение для смартфона также позволяет получать более точную информацию об аккумуляторе. Например, вы можете откалибровать аккумулятор вашего iPhone, чтобы узнать больше о его общей производительности.

Например, если вы храните литий-полимерные аккумуляторы, перед хранением их необходимо зарядить примерно до отметки 30%. Точно так же для зарядки больших Li-Po аккумуляторов требуется специальное балансировочное зарядное устройство.

Новые технологии значительно упростили обслуживание литий-полимерных аккумуляторов, поэтому сейчас они используются в смартфонах.

8. Портативность

Как литий-ионные, так и литий-полимерные аккумуляторы достаточно портативны. Тем не менее, первые выигрывают, потому что вы можете легко найти их в довольно тонких конструкциях, поэтому они часто используются в небольшой бытовой электронике.

Li-Ion против Li-Po: что лучше?

Литий-ионные аккумуляторы

более распространены из-за их широкого распространения. Однако литий-полимерные батареи быстро становятся популярными из-за их повышенных характеристик безопасности и стабильной работы.

Однако сейчас многие компании работают над новыми технологиями. Твердотельные батареи, например, превосходят литий-ионные батареи практически во всех областях, обеспечивая более многообещающую альтернативу.

Battery Technologies — Learn.sparkfun.com

  • Главная
  • Учебники
  • Аккумуляторные технологии

≡ Страниц

Авторы: Нейт

Избранное Любимый 47

Варианты батарей

Существует множество различных технологий батарей. Есть несколько действительно отличных ресурсов, доступных для мельчайших подробностей, стоящих за химией батареи. Википедия особенно хороша и всеобъемлюща. В этом учебном пособии основное внимание уделяется наиболее часто используемым батареям для встраиваемых систем и бытовой электроники.

Рекомендуемая литература

Перед прочтением этого руководства вы, возможно, захотите ознакомиться с некоторыми понятиями и знаниями:

Что такое цепь?

Каждый электрический проект начинается со схемы. Не знаете, что такое цепь? Мы здесь, чтобы помочь.

Избранное Любимый 75

Что такое электричество?

Мы можем видеть электричество в действии на наших компьютерах, освещая наши дома, как удары молнии во время грозы, но что это такое? Это не простой вопрос, но этот урок прольет на него свет!

Избранное Любимый 79

Хотите познакомиться с различными батареями?

Мы вас прикроем!

Батарейка типа «таблетка» — 20 мм (CR2032)

В наличии ПРТ-00338

Избранное Любимый 32

Список желаний

Литий-ионный аккумулятор — 18650 ячеек (2600 мАч)

В наличии ПРТ-12895

Избранное Любимый 19

Список желаний

Литий-ионный аккумулятор — 400 мАч

В наличии ПРТ-13851

10

Избранное Любимый 40

Список желаний

Щелочная батарея 9В

В наличии ПРТ-10218

1

Избранное Любимый 6

Список желаний

Посмотреть все батареи


Терминология

Вот несколько терминов, часто используемых при описании аккумуляторов.

Емкость — Аккумуляторы имеют разные номинальные значения мощности, которую может хранить данный аккумулятор. Когда батарея полностью заряжена, емкость — это количество энергии, которое она содержит. Аккумуляторы одного типа часто оцениваются по величине тока, который они могут выдавать с течением времени. Например, есть аккумуляторы емкостью 1000 мАч (миллиампер-час) и 2000 мАч.

Номинальное напряжение элемента — Среднее напряжение, которое выдает элемент при зарядке. Номинальное напряжение батареи зависит от химической реакции, стоящей за ней. Свинцово-кислотный автомобильный аккумулятор выдает 12В. Литиевая батарейка типа «таблетка» выдает 3 В.

Ключевое слово здесь «номинальное», фактическое измеренное напряжение на батарее будет уменьшаться по мере ее разрядки. Полностью заряженная батарея LiPo будет производить около 4,23 В, а в разряженном состоянии ее напряжение может быть ближе к 2,7 В.

Форма — Батареи бывают разных размеров и форм. Термин «АА» относится к определенной форме и стилю клетки. Есть большое разнообразие.

Первичные и вторичные — первичные батареи являются синонимами одноразовых . После полного разряда первичные элементы невозможно перезарядить (надежно/безопасно). Вторичные батареи более известны как перезаряжаемые . Им требуется другой источник питания для полной резервной зарядки, но они могут полностью заряжаться/разряжаться много раз в течение своего срока службы. Обычно первичные батареи имеют более низкую скорость разряда, поэтому они служат дольше, но они могут быть менее экономичными, чем перезаряжаемые батареи.

Обычные батареи, их химический состав и номинальное напряжение
Форма батареи Химия Номинальное напряжение Перезаряжаемый?
AA, AAA, C и D Щелочные или угольно-цинковые 1,5 В Нет
Щелочные или угольно-цинковые Нет
Батарея типа «таблетка» Литиевая 3 В
Плоская серебристая упаковка Литий-полимерный (LiPo) 3,7 В Да
AA, AAA, C, D (перезаряжаемые) NiMH или NiCd 1,2 В Да
Автомобильный аккумулятор Свинцово-кислотный шестиэлементный аккумулятор 12,6 В Да

Плотность энергии — Сочетая емкость с формой и размером батареи, можно рассчитать плотность энергии батареи. Разные технологии позволяют получить разную плотность. Например, литиевые батареи обычно содержат больше сока в заданном объеме, чем щелочные батареи или батареи типа «таблетка».

Скорость внутреннего разряда — Вы когда-нибудь пытались завести машину, которая простояла 6 месяцев? Батарейки разряжаются, когда стоят на полке или не используются. Скорость, с которой батарея разряжается с течением времени, называется скоростью внутренней разрядки.

Безопасность — Поскольку батареи накапливают энергию, они представляют собой очень маленькие взрывчатые вещества. Чтобы предотвратить причинение вреда, аккумуляторы спроектированы так, чтобы быть максимально безопасными. Большинство аккумуляторных технологий предназначены для безопасной разрядки в случае неправильного использования. Если вы подключите щелочную батарею неправильно, она может нагреться на ощупь, но не должна загореться. Большинство литий-полимерных аккумуляторов имеют встроенные цепи безопасности для предотвращения повреждения аккумулятора и предотвращения его небезопасного использования.

Полный список терминов и технический обзор Википедия находится на [отличном ресурсе](http://en.wikipedia.org/wiki/Battery_(electricity)).

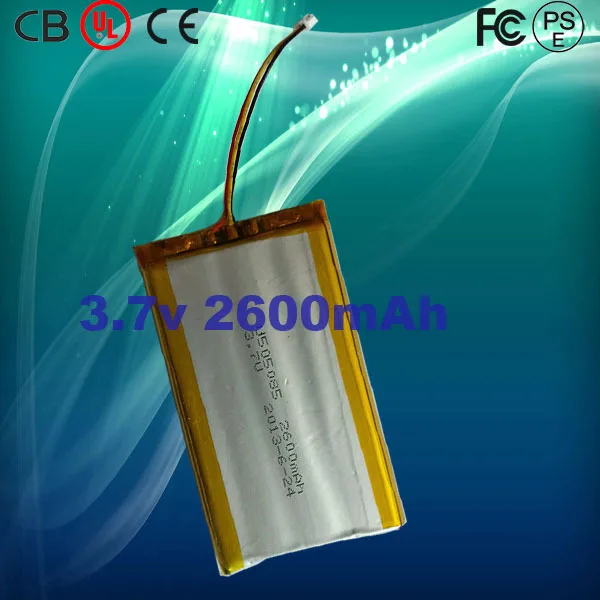

Литий-полимерные

Литий-полимерные (часто сокращенно LiPo) батареи очень полезны для встроенной электроники. Они предлагают самую высокую плотность, доступную на рынке. Поскольку в сотовых телефонах в основном используется этот тип батареи, их легко найти по разумной цене. Они и требуют специальной зарядки, поэтому обязательно используйте правильное зарядное устройство для работы. SparkFun использует различные литий-полимерные аккумуляторы на 3,7 В, многие из которых перечислены ниже. Емкость выбранной вами батареи будет зависеть от предполагаемого времени работы вашего проекта, ограничений по размеру и других факторов.

Литий-ионный аккумулятор — 850 мАч

В наличии ПРТ-13854

10,95 $

2

Избранное Любимый 16

Список желаний

Полимерная литий-ионная батарея — 40 мАч

В наличии ПРТ-13852

Избранное Любимый 12

Список желаний

Литий-ионный аккумулятор — 1 Ач

В наличии ПРТ-13813

10,95 $

8

Избранное Любимый 72

Список желаний

Литий-ионный аккумулятор — 2 Ач

В наличии ПРТ-13855

13,95 $

8

Избранное Любимый 43

Список желаний

Литий-ионный аккумулятор — 400 мАч

В наличии ПРТ-13851

10

Избранное Любимый 40

Список желаний

Литий-ионный аккумулятор — 110 мАч

В наличии ПРТ-13853

3

Избранное Любимый 21

Список желаний

Аккумулятор E-Textiles — 110 мАч (разрядка 2C)

Нет в наличии ПРТ-13112

6

Избранное Любимый 25

Список желаний

Номинальное напряжение

Отдельный элемент LiPo имеет номинальное напряжение 3,7 В . При полной зарядке вы увидите почти 4,3 В на ячейке, но при обычном использовании оно быстро упадет до 3,7 В. При истощении ячейка будет около 3В. Это означает, что ваш проект должен будет обрабатывать различные напряжения, если вы работаете непосредственно из ячейки. Если вам нужно 5 В, вам нужно будет объединить два LiPo последовательно, чтобы создать пакет на 7,4 В и отрегулировать до 5 В.

Изображение с сайта ProTalk.net

Разъемы

В мире небольшой электроники большинство аккумуляторов LiPo поставляются с различными 2-контактными разъемами. В SparkFun мы используем разъем JST . Это предотвратит неправильное подключение аккумулятора. Разъем представляет собой фрикционную посадку, поэтому для аккуратного извлечения батареи обычно используются плоскогубцы.

Зарядка и разрядка

Существует множество недорогих зарядных устройств для зарядки аккумуляторов LiPo. Они обычно используют USB для зарядки аккумулятора. Не пытайтесь заряжать LiPo без зарядного устройства. Аккумулятор LiPo может быть поврежден перезарядкой, поэтому используйте специально разработанное зарядное устройство LiPo, подобное приведенному здесь:

.

Зарядное устройство/усилитель SparkFun LiPo — 5 В/1 А

В наличии ПРТ-14411

17,50 $

1

Избранное Любимый 29

Список желаний

Базовое зарядное устройство SparkFun LiPo — Micro-USB

В наличии ПРТ-10217

26

Избранное Любимый 56

Список желаний

Зарядное устройство SparkFun USB LiPoly — одноэлементное

В наличии ПРТ-12711

17,95 $

8

Избранное Любимый 33

Список желаний

Регулируемое зарядное устройство SparkFun LiPo

В наличии ПРТ-14380

13,50 $

4

Избранное Любимый 21

Список желаний

Перед зарядкой ионно-литиевого аккумулятора убедитесь, что вы знаете емкость аккумулятора и ток заряда, подаваемый зарядным устройством. Дополнительную информацию можно найти в следующем руководстве: Настройка зарядного тока.

Изображение из руководства по подключению регулируемого зарядного устройства LiPo. Чтобы защититься от этого, почти все LiPo батареи имеют встроенную в верхнюю часть элемента небольшую схему безопасности, которая отключит батарею, если напряжение упадет ниже определенного порога (обычно 3V ). Плата защиты обычно находится под желтой каптоновой лентой, где соединяются провода.

Схема защиты LiPo аккумулятора под желтой каптоновой лентой

Аккумуляторы LiPo имеют очень низкую скорость внутреннего разряда . Это делает их хорошими кандидатами для проектов с низким энергопотреблением и необходимостью работы в течение многих дней или месяцев.

Соблюдайте плотность энергии: Эти аккумуляторы обладают высокой мощностью и могут непрерывно обеспечивать несколько ампер. Защита от короткого замыкания отключит аккумулятор при обнаружении короткого замыкания, но при использовании этих аккумуляторов в проектах руководствуйтесь здравым смыслом.

Примечание: В некоторых спецификациях, предоставленных производителем, указаны единицы измерения C 5 A для номинальной мощности. Это стандарт, который используется при измерении аккумуляторов LiPo. Например, батарея LiPo емкостью 850 мАч с номинальной емкостью 0,2C 5 A указывает на то, что емкость (C) была получена путем умножения емкости 850 мА на 0,2 в течение 5 часов. Это значение тока использовалось с нагрузкой до тех пор, пока батарея LiPo не достигла минимального напряжения за этот период времени.

Мы рекомендуем LiPo почти для всех портативных приложений. Они достаточно надежны и при безопасном использовании обеспечивают отличный источник энергии.

Другие типы литий-ионных аккумуляторов

Круглые литий-ионные аккумуляторы большой емкости

Эти аккумуляторы в основном используются в фонариках, но их легко использовать и устанавливать, а также они обладают большим запасом энергии.

  • Номинальное напряжение — Эти аккумуляторы также имеют номинальное напряжение 3,7 В , но в отличие от плоских LiPo аккумуляторов, эти аккумуляторы с круглыми ячейками НЕ имеют встроенную схему защиты. При зарядке необходимо соблюдать особую осторожность. и разряжая эти батареи, чтобы они не были повреждены. Более подробную информацию о схемах защиты можно найти здесь.

  • Соединители — Эти батареи можно легко интегрировать в проекты с помощью специальных держателей батарей:

    Держатель батареи — 1×18650 (проволочные выводы)

    В наличии ПРТ-12899

    Избранное Любимый 15

    Список желаний

    Держатель батареи — 18650 (PTH)

    Нет в наличии ПРТ-13113

    Избранное Любимый 9

    Список желаний

    Держатель батареи — 1×18650 (крепление на плате)

    В наличии ПРТ-14963

    Избранное Любимый 8

    Список желаний

    Держатель батареи — 2×18650 (крепление на плате)

    В наличии ПРТ-14964

    Избранное Любимый 5

    Список желаний

  • Зарядка и разрядка — Поскольку на этих батареях нет схемы защиты, пользователь должен учитывать возможность чрезмерной или недостаточной зарядки, чтобы не повредить батарею. Мы рекомендуем универсальное зарядное устройство, подобное этому:

    Интеллектуальное универсальное зарядное устройство Tenergy T4s — 4 отсека

    19 в наличии ТОЛ-14457

    32,50 $

    Избранное Любимый 7

    Список желаний

Литий-ионные аккумуляторы с высоким уровнем разряда

Литий-ионные аккумуляторы с высоким уровнем разряда — это отличный способ питания любого радиоуправляемого, роботизированного или портативного проекта, для которого требуется небольшой аккумулятор с большой мощностью.

  • Номинальное напряжение — Они имеют номинальное напряжение 7,4 В и, как и батареи с круглыми элементами, НЕ имеют встроенную схему защиты. При зарядке и разрядке этих аккумуляторов необходимо соблюдать особую осторожность, чтобы не повредить их. Более подробную информацию о схемах защиты можно найти здесь.

  • Разъемы — Разъем для зарядки представляет собой 3-контактный разъем для зарядки JST-XH. Разрядка осуществляется через разрядные провода Dean’s Connector.

  • Зарядка и разрядка -Поскольку на этих батареях нет схемы защиты, пользователь должен учитывать возможность чрезмерной или недостаточной зарядки, чтобы не повредить батарею. Поскольку обычно это аккумуляторы с двумя ячейками, требуется специальное зарядное устройство. Эта батарея не совместима с одноэлементными зарядными устройствами. Мы рекомендуем специализированное зарядное устройство, такое как это:

    SkyRC IMAX B6 V2 Профессиональное балансировочное зарядное/разрядное устройство

    20 в наличии ПРТ-16793

    37,50 $

    1

    Избранное Любимый 4

    Список желаний

    Интеллектуальный измеритель заряда батареи Tenergy 5-в-1

    Пенсионер ТОЛ-15348

    1 Пенсионер

    Избранное Любимый 9

    Список желаний

Никель-металл-гидридные

Никель-металл-гидридные (часто сокращенно NiMH) аккумуляторы — это проверенная технология перезарядки. Эти батареи часто дешевле, чем другие химические, но имеют меньшую плотность, чем LiPo. Аккумуляторы NiMH требуют менее строгих кривых зарядки, что снижает стоимость зарядных устройств. NiMH часто используются в недорогих электронных устройствах, таких как зубные щетки и беспроводные бритвы, где выходное напряжение не так важно (вы заметите, что ваша зубная щетка работает медленнее, но продолжает работать).

Аккумулятор NiMH 2500 мАч — тип АА

В наличии ПРТ-00335

Избранное Любимый 9

Список желаний

Каждая ячейка выдает номинально 1,2 В . Это очень похоже на щелочные батареи того же размера с выходным напряжением 1,5 В. Объединив четыре никель-металлогидридных аккумулятора AA, вы получите аккумулятор на 4,8 В, который должен работать с большинством 5-вольтовых систем, но при разрядке аккумулятора его напряжение будет падать.

Зарядка и разрядка

Аккумуляторы NiMH сами по себе не имеют цепей защиты от разрядки. Схема защиты от разрядки предотвращает разряд батареи ниже определенного уровня напряжения, чтобы предотвратить повреждение батареи. Более подробную информацию о батареях NiMH и чрезмерной разрядке можно найти здесь.

Из-за их сходства с обычными бытовыми батареями зарядка NiMH аккумуляторов часто осуществляется с помощью зарядных устройств, которые подключаются к розетке. Мы рекомендуем NiMH для приложений, в которых устройство уже рассчитано на использование батарей типа AA.

Батарейки типа «таблетка»

Батарейки типа «таблетка» отлично подходят для очень небольших проектов с низким энергопотреблением. Эти аккумуляторы дешевые! Покупайте их оптом, если вам нужно много. Они отлично подходят для тестирования светодиодов. Вы найдете батарейки такого типа, спрятанные внутри пультов дистанционного управления, электронных свечей и множества небольших одноразовых устройств.

Батарейка типа «таблетка» — 20 мм (CR2032)

В наличии ПРТ-00338

Избранное Любимый 32

Список желаний

Эти батареи нельзя перезаряжать. Есть несколько более сложных платных версий, но подавляющее большинство монетных ячеек предназначены для выбрасывания после использования.

Химия и технологии, лежащие в основе монетных ячеек, различаются. Одни щелочные, другие литиевые. Щелочные батарейки типа «таблетка» имеют номинальное напряжение 1,5 В. С другой стороны, литиевые батарейки типа «таблетка» имеют номинальное напряжение 3 В.

Плоские батарейки бывают нескольких размеров, каждая из которых имеет специальное кодовое название, указывающее размер и химический состав. Все щелочные батарейки-таблетки начинаются с буквы «L», а все литиевые батарейки-таблетки имеют префикс «C». Например, популярная CR2032 представляет собой литиевую батарею (номинальное напряжение 3 В) диаметром 20 мм и высотой 3,2 мм. LR1154 (он же LR44) представляет собой щелочную батарею (1,5 В) размером 11 мм в ширину и 5,4 мм в высоту.

Элементы типа «таблетка» отлично подходят для питания ATtiny или других небольших микроконтроллеров и светодиодов.

Щелочные

Мы все выросли на одноразовых батареях этого типа. Эти батареи существуют уже много десятилетий, поэтому вы найдете их повсюду! Также имеется множество держателей батарей и аксессуаров для батареек AA и 9V.

Эти батареи дешевы, безопасны в использовании и доступны везде, но, к сожалению, они не перезаряжаемые. Щелочная химия делает эти батареи особенно стойкими к идиотам (безопасными).

AA и AAA являются наиболее распространенными щелочными батареями и мощностью 1,2 В, номинально (но около 1,5 В при первом использовании). Поскольку АА выдают 1,2 В, вам нужно будет объединить их в пакеты по 3 или 4, чтобы запустить вашу систему на 3,3 В или 5 В. Батареи 9V, очевидно, номинально 9V.

Щелочная батарея Panasonic — AA

В наличии ПРТ-15201

Избранное Любимый 2

Список желаний

Батарея 9 В с соединительным кабелем — отличный и быстрый способ сделать проект портативным, но не ждите, что батарея прослужит очень долго! Хотя он выдает 9 вольт, емкость 9-вольтовой батареи довольно низкая.

Щелочная батарея 9В

В наличии ПРТ-10218

1

Избранное Любимый 6

Список желаний

Мы регулярно используем этот тип батарей с новичками. Они часто чувствуют себя комфортно с этим типом батарей и могут легко их найти. Если они прикрепят батарею задом наперёд, она может нагреться, но ущерб будет незначительным. Как только учащийся освоит основы, мы обычно переводим пользователей на LiPo, потому что они служат дольше и их можно перезарядить.

Ресурсы и дальнейшее развитие

Теперь, когда вы знаете немного больше о технологиях аккумуляторов, вам следует ознакомиться с этими дополнительными руководствами и проектами:

Основные сведения о разъемах

Разъемы

являются основным источником путаницы для людей, только начинающих заниматься электроникой. Количество различных вариантов, терминов и названий соединителей может затруднить выбор одного или поиск нужного. Эта статья поможет вам совершить прыжок в мир соединителей.

Избранное Любимый 57

Как включить проект

Учебное пособие, которое поможет определить требования к питанию вашего проекта.

Избранное Любимый 64

Как пользоваться мультиметром

Изучите основы использования мультиметра для измерения непрерывности, напряжения, сопротивления и силы тока.

Избранное Любимый 64

Основы LilyPad: поддержка вашего проекта

Узнайте о возможностях питания ваших проектов LilyPad, безопасности и уходе за батареями LiPo, а также о том, как рассчитать и учесть ограничения по мощности для ваших проектов.

Избранное Любимый 8

Хотите узнать больше об основных темах?

Полный список основных тем, связанных с электротехникой, см. на нашей странице Engineering Essentials .

Отведи меня туда!

Круглая литий-полимерная батарея диаметром от 30 до 50 мм

Круглая литий-полимерная батарея диаметром от 30 мм до 50 мм

Диапазон диаметров от 30 до 50 мм

Наши круглые литий-полимерные аккумуляторы диаметром от 30 до 50 мм отличаются высоким качеством и надежностью. Мы также предоставляем услуги по индивидуальному заказу, настраиваем литий-полимерный аккумулятор с учетом ваших размеров и емкости. В дополнение к нашему широкому ассортименту литий-полимерных аккумуляторов мы предлагаем наиболее комплексные решения по сборке с учетом требований заказчика.

Круглые списки аккумуляторов

LPR443535 СПЕЦИФИКАЦИЯ

№. ПУНКТ ДАННЫЕ
1 Тип батареи Круглая литий-полимерная батарея
2 Номер детали LPR443535
3 Напряжение при емкости 3,7 В при 450 мАч
4 Вес 9 г
5 Конфигурация 1S1P
6 Провода UL 1571 AWG28 50 мм
7 Соединитель НЕТ
8 Напряжение отключения 3 В
9 Термистор (NTC) НЕТ
10 Размер 4,4×35×35 мм
11 Температура заряда от 0°C до +45°C
12 Температура нагнетания от -20°C до +60°C
13 Температура хранения от -20°C до +45°C

КОНСТРУКЦИЯ И РАЗМЕРЫ

МЕРЫ ПРЕДОСТОРОЖНОСТИ И РЕКОМЕНДАЦИИ ПО ОБРАЩЕНИЮ

1. 1 Ток заряда:

Ток заряда должен быть меньше максимального тока заряда, указанного в спецификации изделия. Зарядка более высоким током, чем рекомендуемое значение, может привести к повреждению электрических и механических характеристик элемента и безопасности, а также к выделению тепла или утечке.

1.2 Зарядное напряжение:

Зарядка должна производиться напряжением ниже указанного в спецификации изделия (4,2 В/ячейка). Зарядка выше 4,25 В, что является абсолютным максимальным напряжением, должна быть строго запрещена. Зарядное устройство должно соответствовать этому условию. Очень опасно, что зарядка с более высоким напряжением, чем максимальное напряжение, может привести к повреждению электрических и механических характеристик безопасности элемента и может привести к выделению тепла или утечке.

1.3 Температура зарядки:

Круглая литий-полимерная батарея должна заряжаться в диапазоне от 10°C до 45°C, указанном в спецификации продукта.

2.1 Ток разряда:

Аккумулятор должен разряжаться при меньшем максимальном токе разряда, указанном в Спецификации продукта. Высокий разрядный ток может значительно уменьшить разрядную емкость или вызвать перегрев.

2.2 Температура разрядки:

Ячейка должна разряжаться в диапазоне от –20°C до 60°C, указанном в Спецификации продукта.

2.3 Переразрядка:

Следует отметить, что круглая литий-полимерная батарея будет находиться в состоянии переразряда по своим характеристикам саморазряда, если ячейка не используется в течение длительного времени. Чтобы предотвратить чрезмерную разрядку, элемент необходимо периодически заряжать, чтобы поддерживать напряжение между 3,6 В и 3,9 В. Чрезмерная разрядка может привести к потере производительности, характеристик или функций батареи. Зарядное устройство должно быть оборудовано устройством для предотвращения дальнейшей разрядки, превышающей предельный рейс, указанный в Спецификации продукта. Также зарядное устройство должно быть оснащено устройством для управления процедурами перезарядки следующим образом: Круглый литий-полимерный аккумулятор должен запускаться с низким током (0,01C) в течение 15-30 минут, т. е. зарядка, до начала быстрой зарядки. Быстрая зарядка должна быть начата после того, как напряжение (индивидуальной) ячейки будет достигнуто выше 3 В в течение 15-30 минут, что можно определить с помощью соответствующего таймера для предварительной зарядки. В случае, если напряжение (отдельного) элемента не поднимается до 3 В в течение времени предварительной зарядки, зарядное устройство должно иметь функции остановки дальнейшей зарядки и отображения состояния элемента/блока в ненормальном состоянии.

ХРАНЕНИЕ КРУГЛОЙ ЛИТИЙ-ПОЛИМЕРНОЙ БАТАРЕИ

1. Температура окружающей среды: 23°C±5°C

2. Относительная влажность: 65±20%

следующим методом:

Зарядка при 0,2C до 4,2В, отдых 5 минут, затем разряд от 0,2C до 3,0В/ячейка, отдых 5 минут, затем зарядка от 0,2C до 3,9В.

2 августа 2022 г. | 200 мАч+, 3 мм, круглый

Круглый литий-полимерный аккумулятор LPR303535 3,7 В 225 мАч 0,83 Втч со схемой защиты и проводами 50 мм Большой запас круглых липо-аккумуляторов, короткое время выполнения заказа, быстрая доставка по всему миру, отправьте заказ. Эта батарея LiPo круглой формы LPR303535 3,7 В 225 мАч 0,83 Вт-ч имеет размер 3,2 мм (толщина) x…

подробнее

2 августа 2022 г. | 400mAh+, 4mm, Round

Круглый LiPo аккумулятор LPR403535 3.7V 450mAh 1.67Wh со схемой защиты и проводами 35mm и Molex 51021-0200 Перезаряжаемый круглый LiPo аккумулятор из Китая, запросите предложение и техническое описание сейчас. Этот LiPo аккумулятор LPR403535 3.7V 450mAh 1.67Wh размер 4.0mm(толщина) x…

прочитайте больше

14 июня 2022 г. | 400 мАч +, круглый

Круглая батарея LiPo LPR653027 3,8 В 430 мАч 1,634 Вт-ч со схемой защиты и проводами 30 мм Китай LiPo батарея Поставщик, Дизайн Круглая батарея LiPo, Получите предложение сейчас. Эта круглая батарея LiPo LPR653027 3,8 В 430 мАч 1,634 Вт-ч имеет размер 6,5 мм (толщина) x…

подробнее

11 января 2022 г. | 7 мм, 800 мАч+, Круглый

Круглый LiPo Аккумулятор LPR704230 3. 7V 835mAh 3.09Wh со схемой защиты и проводами 30 мм Надежность Аккумуляторы LiPo круглой формы в наличии, высокое качество, получите образцы для тестирования прямо сейчас. Этот круглый аккумулятор LiPo LPR704230 3.7V 835mAh 3.09Wh размер 7.0mm(толщина) x…

прочитайте больше

26 октября 2021 г. | 100 мАч+, 3 мм, круглый

Круглый LiPo аккумулятор LPR302823 3,8 В 140 мАч 0,53 Втч со схемой защиты и проводами 20 мм Мы предоставляем круглые LiPo аккумуляторы Индивидуальное обслуживание, получите бесплатную техническую поддержку. Эта круглая батарея LiPo LPR302823 3,8 В 140 мАч 0,53 Вт-ч имеет размеры 3,2 мм (толщина) x 28 мм (диаметр), она…

подробнее

27 мая 2021 г. | 1000 мАч +, 7 мм, круглый

круглый аккумулятор LiPo LPR755040 3,7 В 1500 мАч 5,55 Вт-ч со схемой защиты и проводами 50 мм Китай ведущий производитель, дизайн LiPo аккумулятор в форме монеты, получить предложение сейчас. Эта круглая батарея LiPo LPR755040 3,7 В 1500 мАч 5,55 Вт-ч имеет размеры 7,5 мм (толщина) x 50 мм (диаметр),…

прочитайте больше

Деталь № Допустимое напряжение Размер
LPR253027 3,7 В при 135 мАч 2,5×30 мм
LPR253535 3,7 В при 220 мАч 2,5×35 мм
LPR302823 3,8 В при 140 мАч 3,0×28 мм
LPR303027 3,7 В при 170 мАч 3,0×30 мм
LPR303028 3,8 В при 185 мАч 3,0×30 мм
ЛПР303535 3,7 В @ 275 мАч 3,0×35 мм
LPR313535 3,8 В при 300 мАч 3,1×35 мм
LPR333535 3,7 В при 300 мАч 3,3×35 мм
LPR333736 3,8 В при 385 мАч 3,3×37 мм
LPR353027 3,7 В при 210 мАч 3,5×30 мм
LPR353331 3,8 В при 295 мАч 3,5×33 мм
ЛПР353535 3,7 В @ 330 мАч 3,5×35 мм
LPR363027 3,8 В при 225 мАч 3,6×30 мм
LPR403027 3,7 В при 250 мАч 4,0×30 мм
LPR403530 3,8 В при 360 мАч 4,0×35 мм
LPR403535 3,7 В при 390 мАч 4,0×35 мм
LPR433736 3,8 В при 530 мАч 4,3×37 мм
LPR443535 3,7 В при 450 мАч 4,4×35 мм
LPR443735 3,7 В при 450 мАч 4,4×37 мм
LPR453027 3,7 В при 285 мАч 4,5×30 мм
LPR453535 3,7 В при 450 мАч 4,5×35 мм
LPR453535 3,8 В при 475 мАч 4,5×35 мм
LPR453535 3,8 В при 490 мАч 4,5×35 мм
LPR463535 3,8 В при 480 мАч 4,6×35 мм
LPR473027 3,8 В при 330 мАч 4,7×30 мм
LPR473736 3,8 В при 580 мАч 4,7×37 мм
LPR483535 3,8 В при 530 мАч 4,8×35 мм
LPR503027 3,7 В при 300 мАч 5,0×30 мм
LPR533535 3,8 В при 560 мАч 5,3×35 мм
LPR543535 3,8 В при 610 мАч 5,4×35 мм
LPR553532 3,8 В при 600 мАч 5,5×35 мм
LPR553535 3,7 В при 580 мАч 5,5×35 мм
LPR553535 3,7 В при 600 мАч 5,5×35 мм
LPR603533 3,7 В при 630 мАч 6,0×35 мм
LPR603535 3,8 В при 650 мАч 6,0×35 мм
LPR604543 3,7 В при 1050 мАч 6,0×45 мм
LPR653027 3,8 В при 430 мАч 6,5×30 мм
LPR653929 3,8 В при 665 мАч 6,5×39 мм
LPR703535 3,7 В при 725 мАч 7,0×35 мм
LPR703535 3,8 В при 785 мАч 7,0×35 мм
LPR704230 3,7 В при 835 мАч 7,0×42 мм
LPR755040 3,7 В при 1500 мАч 7,5×50 мм

Небольшие медицинские устройства будут иметь подрывное влияние на практику управления здравоохранением

Медицинские устройства повсеместно присутствуют в нашей жизни, но как подобласть фармацевтической промышленности ее рынок все еще относительно невелик, и он не так важно, как наркотики. В ней нет ни комплексного технологического прорыва, ни даже единой технологии. Направление, каждый прогресс только врач будет обращать внимание. Но все разработки собраны вместе, но это будет иметь подрывное влияние на индустрию здоровья, то есть каждый из нас управляет своим здоровьем.

На мировом уровне медицинских ресурсов не хватает. Чтобы решить эту проблему, нам нужно сделать следующие три вещи: пусть каждый человек будет меньше болеть; заболеть как можно раньше, и лечить как можно быстрее; хронические заболевания хорошо поддаются лечению. И медицинские устройства могут помочь людям в этих трех областях. В то же время различные тенденции также имеют большой рынок для будущего медицинских устройств.

С точки зрения коммуникации соответствующие данные показывают, что число потребителей, посещавших розничные клиники в США, выросло с 10% в 2007 г. до 35% в 2015 г. В 2016 г. количество розничных клиник в США достигло 3000. Сообщество и удаленность этого вида медицинских услуг привели к появлению новой тенденции, называемой «мгновенное обнаружение». Полное название слова «Тестирование в месте оказания медицинской помощи», именуемое POCT, означает мониторинг, диагностику и лечение места, где возникает заболевание или событие. Медицинские устройства должны быть миниатюрными, портативными, простыми в эксплуатации и недорогими.

В настоящее время Китай движется к аналогичной модели оценивания, но это только начало. Китай имеет большую базу населения и, безусловно, нуждается в большем количестве общественных клиник, таких как American Snack Clinic. Поэтому в будущем у небольших медицинских устройств будет много возможностей для игры.

Помимо трансформации модели медицинской системы, развитие других специализированных медицинских учреждений также увеличило спрос на медицинские изделия. В настоящее время области, в которых капитал более сосредоточен, включают специализированные больницы и небольшие медицинские учреждения, в том числе медицинскую красоту, реабилитацию, медицинское обслуживание по месту жительства, а также требуют большого количества устройств мгновенного мониторинга и оборудования для пластической хирургии и реабилитации.

С точки зрения более расширенной демографической структуры старение населения Китая стало первым пиком пожилого населения в период «двенадцатой пятилетки», и доля пожилого населения увеличилась с 13,3% до 16%. . Это означает, что потребность в медицинской помощи для пожилых людей резко возросла. Существующие больничные койки и возможности для ухода за больными были сложными для удовлетворения потребностей пожилых людей, и последующая реабилитационная помощь пожилым людям постепенно переместилась в больницы и клиники в семьях и сообществах.

Тенденция трех вышеупомянутых сторон спроса будет способствовать развитию интеллектуальных, портативных и миниатюрных медицинских устройств для обнаружения, диагностики, лечения и реабилитации, что приведет к быстрому росту медицинских устройств в долгосрочной перспективе.

Существует много типов подразделений медицинского оборудования. В целом его можно разделить на небольшие средства диагностики in vitro, небольшие инструменты для медицинской визуализации, генетическое тестирование, реабилитацию и высококачественные расходные материалы, особенно 3D-печать. Здесь мы представляем область применения, которая в настоящее время широко используется и находится в стадии быстрого развития: диагностика in vitro.

80% нашей клинической диагностической информации поступает из диагностики in vitro, которая играет важную роль в оценке состояния здоровья и диагностике заболеваний. До 1980-х годов лабораторное тестирование было централизованным, и все тесты проводились в лаборатории до того, как результаты были возвращены пациенту. Но сейчас самое распространенное исследование сахара в крови переведено из лаборатории в непосредственный контроль ухода за больными. Мы видим, что небольшие медицинские устройства имеют большое рыночное пространство в этой области. Один из рынков — это то, что мы называем «мгновенным обнаружением». Точное определение in vitro и немедленного обнаружения (IVD) относится к получению клинической диагностической информации путем обнаружения крови и мочи в тканях и выделениях in vitro. Существует множество способов проверки МПД, которые можно разделить на биохимическую диагностику, иммунодиагностику, молекулярную диагностику, гематологию, микробиологическую диагностику, диагностику мочи и т. д. Среди них биохимия, иммунитет и молекулярная диагностика являются наиболее важными в ежедневной медицинской диагностике.

Популярность малых медицинских устройств отражает новые требования индустрии здоровья и хорошего самочувствия, а разработка малых медицинских устройств также изменит облик отрасли здравоохранения. С изменениями в структуре населения, развитием технологий больших данных и Интернета вещей все больше и меньше медицинских устройств будут поступать в общественные клиники и входить в нашу жизнь. Вышеупомянутые являются лишь некоторыми из наиболее очевидных приложений. Небольшие медицинские устройства — перспективный рынок. Как инвесторы, мы надеемся найти много высокотехнологичных компаний с потенциалом роста в этой области.

Наша компания LiPol Battery Company специализируется на литий-полимерных батареях, и мы производим прямоугольные круглые литий-полимерные батареи, ультратонкие литий-полимерные батареи, изогнутые литий-полимерные батареи, цилиндрические литий-полимерные батареи, литий-полимерные батареи RC и литий-полимерные батареи с высокой скоростью разряда c. . Наша круглая перезаряжаемая литий-полимерная батарея обладает большим потенциалом для использования в потребительских носимых устройствах, особенно в медицинских устройствах. На нашем сайте есть много стандартных аккумуляторов. Кроме того, мы предоставляем индивидуальный сервис. Вы можете настроить литий-полимерный аккумулятор. Свяжитесь с нами, чтобы получить лучшие решения для перезаряжаемой литий-полимерной батареи

Применение круглой литий-полимерной батареи

Полностью автоматическая зубная щетка, заканчивающаяся всего за десять секунд, у вас будут идеально чистые зубы! Используя полную электрическую зубную щетку, чтобы сделать жизнь более эффективной, чистите зубы быстрее и автоматически. Зубная щетка, встроенная в наш круглый литий-полимерный аккумулятор LPR755040 емкостью 1500 мАч, может работать в течение месяца.

Автоматическая зубная щетка учитывает все проблемы, щетка выравнивается по отношению к деснам под углом 45 градусов и достаточно мягкая, чтобы не царапать зубы при чистке зубов, лучше очищать десны от бактерий и налета, а также сохранять ваши зубы здоровыми и красивыми. . Наша круглая литий-полимерная батарея, питаемая для этого наконечника, создает модуль беспроводной зарядки с низким энергопотреблением, так что вы даже можете использовать беспроводное зарядное устройство для смартфона для зарядки щетки.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

Ultimate Руководство по покупке литий-полимерных аккумуляторов — Лучшие поставщики литий-ионных аккумуляторов | Производители литий-ионных аккумуляторов

Полное руководство по покупке литий-полимерных аккумуляторов

  1. Что такое литий-полимерные аккумуляторы?
  2. Чем литий-полимерный аккумулятор отличается от литий-ионного полимерного аккумулятора?
    1. Литий-полимерный аккумулятор
    2. Разница в производстве
    3. Литий-ионная батарея
    4. Разница в производстве
    5. Разница в форме и размере
  3. Объясните различные преимущества литий-полимерной батареи?
    1. Очень долговечный и надежный
    2. Высокоэффективные
    3. Легкое обслуживание
    4. Более высокая скорость энергии
    5. Тонкий размер и меньший вес
    6. Коэффициент зарядки
    7. Дольше сжимается с меньшим сопротивлением
    8. EARSE
    9. . 0014
  4. В каких устройствах можно использовать литий-полимерный аккумулятор?
    1. Использование в персональных устройствах
    2. Игровые устройства
    3. Удаленные устройства
    4. Другое использование
  5. Как поддерживать литий-полимерный аккумулятор в хорошем состоянии?
    1. Избегайте перезарядки
    2. Никогда не используйте ток высокого напряжения во время зарядки
    3. Температура
    4. Правильный метод зарядки
    5. Избегайте полной разрядки
  6. Почему литий-полимерный аккумулятор служит дольше?
    1. Электролиты высокой плотности
    2. Постоянная мощность
    3. Отличные характеристики в циклах зарядки и разрядки
  7. Как выбрать лучшую литий-полимерную батарею?
    1. Напряжение
    2. Различное напряжение
    3. Емкость хранения
    4. Химический состав
    5. Циклы
    6. Срок службы
  8. Для чего используются литий-полимерные аккумуляторы?
    1. Использование в качестве резервного источника питания
    2. Использование в жилых автофургонах
    3. Использование солнечной энергии
    4. Использование в морских приложениях
  9. Объясните различные характеристики литий-полимерного аккумулятора?
    1. Небольшой объем с различными характеристиками
    2. Режим зарядки
    3. Гибкая конструкция и несколько форм
    4. Метод последовательной зарядки
    5. Метод параллельной зарядки

Для этих целей изготавливаются несколько очень прочных литиевых аккумуляторов. запустить несколько видов приборов. 9Литий-ионный полимерный аккумулятор 1315 — это прочный тип литиевого аккумулятора, обладающий высокой проводимостью для покрытия большого количества текущих потребностей, когда в вашем приложении заканчивается нехватка электроэнергии.

Многие производители изготавливают литий-полимерные батареи для лучшей работы и меньшего сопротивления току, и в этом руководстве объясняется все использование и другие ключевые особенности этой батареи.

Что такое литий-полимерный аккумулятор?

Литий-полимерный аккумулятор 3,7 В 9Литий-полимерные батареи 1315, также известные как батареи LiPo, эти батареи широко используются в различных электрических потребительских устройствах, которые требуют высокой мощности и более длительного времени разрядки. Полимерные батареи
получили высокую оценку во многих отраслях, где их использование становится все более популярным за более высокую работоспособность.
Эти литий-полимерные батареи обладают многочисленными преимуществами по сравнению с недостатками. Если батарея достаточно надежна для использования в любом оборудовании, вам следует изучить ее преимущества, а не искать ее недостатки.

Литиевые элементы легче по весу и могут быть легко отрегулированы в небольших устройствах хранения, таких как батареи мобильных телефонов, в основном на основе литий-полимерных электролитов, для более длительного хранения.
Для того же объема полимерные батареи могут иметь большую емкость, чтобы обеспечить ток с высокой и эффективной скоростью энергии для достижения лучшей производительности от батареи.

Чем литий-полимерный аккумулятор отличается от литий-ионного полимерного аккумулятора?

Поскольку обе батареи имеют литиевую природу, в которой литиевый элемент является основным компонентом, рабочие возможности и производственная структура отличаются друг от друга.

Литий-полимерный аккумулятор

В этом типе литиевых аккумуляторов полимерные электролиты используются для механизма хранения тока в аккумуляторе вместе с литиевыми элементами, в литий-полимерных аккумуляторах используются различные внутренние элементы, которые используются для улучшения работы аккумулятора. в основном на твердой основе или полутвердые материалы типа геля.

Разница в производстве

Как я упоминал ранее, в литий-полимерных батареях электролиты, в которых хранится ток, относятся к нежидкостному типу, что позволяет батарее оставаться в разряженном состоянии в течение более длительного временного цикла.

Литий-ионная батарея

В литий-ионной батарее ионы используются для накопления заряда в электролитах, и эти ионы состоят из комбинации лития с сульфатными элементами или могут быть с другими плотными элементами, что делает батарею лучшей для хранения .

Разница в производстве

Как и в литий-полимерных батареях, полимеры используются для хранения электроэнергии, так как эти полимеры имеют очень глубокую природу, что обеспечивает более длительный срок службы батареи.
Литий-полимерные батареи более компактны по размеру по сравнению с литий-ионными батареями, потому что литий-ионным батареям иногда требуется много места для регулирования количества литий-ионных частиц внутри них.
В большинстве типов свинцовых и AGM-аккумуляторов для накопления электрического заряда используются жидкие электролиты, поэтому они не очень долговечны и удобны для работы с несколькими приборами, требующими глубокой циклической работы.

Разница в форме и размере

Многие литий-полимерные аккумуляторы имеют тонкие размеры, чтобы их можно было легко устанавливать в мобильные телефоны и ноутбуки. Эти аккумуляторы очень долговечны и имеют более длительное время работы в режиме глубокого цикла по сравнению с другими аккумуляторами AGM большого размера.

Объясните различные преимущества литий-полимерных аккумуляторов?

Высокая прочность и надежность

Литий-полимерные аккумуляторы разного размера. Фото предоставлено: Battery Power
Преимущества использования литий-ионно-полимерных аккумуляторов могут решить многочисленные проблемы, с которыми вы регулярно сталкиваетесь при использовании аккумулятора.
Очень прочный и надежный
По мнению нескольких экспертов по аккумуляторам, большинство литий-ионных полимерных аккумуляторов могут обеспечить вам долговечную работу, которую вы не можете найти с другими аккумуляторами, в связи с этим ваши приложения могут работать с меньшим количеством ошибок сбоя разрядки и других проблем.

Высокоэффективный

Большинство аккумуляторов не могут обеспечить требуемое напряжение эффективным способом, как это делает аккумулятор на основе литий-ионного полимера, поскольку его внутренняя структура основана на твердых элементах, которые могут обеспечивать постоянную форму энергии в течение многих часов. без дефицита.
Эффективность батареи определяет уровень напряжения, которое она может обеспечить, а также количество часов работы.

Простота обслуживания

С большинством свинцовых аккумуляторов очень трудно справиться, когда они сталкиваются с какими-либо проблемами во время работы, но литий-полимерные аккумуляторы не требуют обслуживания и очень мало шансов на проблемы, которые могут возникнуть во время цикла зарядки или цикл разрядки.
Техническое обслуживание полимерных электролитов можно легко решить в цифровом виде, сравнив соотношение элементов с другими батареями.

Более высокий уровень энергии

Плотность энергии литий-полимерных аккумуляторов всегда остается выше из-за катодного материала, который используется в этих аккумуляторах, а литий-полимерные аккумуляторы одинакового веса содержат твердые ионы, которые более эффективно накапливают электрическую энергию в электролитах с меньшим тормозящая сила.

Тонкий размер и меньший вес

Аккумулятор имеет прямоугольную форму с тонкой толщиной, чтобы его можно было легко хранить в различных портативных устройствах.
По сравнению с другими типами свинцовых и AGM-аккумуляторов литий-ионные полимерные аккумуляторы легче по весу, но очень прочны и надежны по сравнению с их размером.

Коэффициент зарядки

Портативные устройства с литий-полимерными батареями обычно остаются в хорошем состоянии, если мы заряжаем их соответствующим образом, это поможет вашей батарее оставаться дольше, чем ее фактический срок службы.
Вы, возможно, заметили, что мы заряжаем эти устройства один или два раза в день и используем их без каких-либо проблем с разрядкой батареи, потому что эти батареи имеют полимерные электролиты, которые остаются дольше при однократной зарядке.

Более длительный жизненный цикл при меньшем сопротивлении

Литий-ионный полимерный аккумулятор является одним из наиболее широко используемых типов аккумуляторов для различных видов бытовой техники из-за его впечатляющего жизненного цикла.
И когда вы установите эту батарею с вашим электрическим устройством, будет очень меньшее сопротивление, которое будет работать против потока тока по сравнению с другими батареями.

Простая настройка

Вам будет легко придать литий-полимерной батарее любую форму, необходимую для хранения в устройстве, потому что эти литий-полимерные пластины можно легко отрегулировать под любым углом без каких-либо проблем.

Удобное и безопасное использование

Большинство аккумуляторов имеют проблемы с производительностью при установке с приложением глубокого цикла или могут нагреваться во время цикла разрядки или зарядки, но вам не нужно беспокоиться о таких проблемах при использовании литий-полимерный аккумулятор, если вы используете его в хороших погодных условиях и в хорошем месте для установки.
Пользоваться этой батареей удобно, потому что она обеспечивает лучшие циклы зарядки и разрядки, легкость и безопасность.

В каких устройствах можно использовать литий-полимерный аккумулятор?

Существует множество видов электронных устройств, в которых используется литий-полимерный аккумулятор для их правильного функционирования и эффективной работы.

Использование в персональных устройствах

В современном мире каждый человек использует собственное устройство, которое мы называем сотовым телефоном или ноутбуком. Эти устройства во многих отношениях становятся нашими спутниками жизни, и эти устройства содержат литий-полимерные батареи для обеспечения высокой производительности и эффективной работы. .
Аккумуляторы этого типа очень надежны для использования в таких небольших устройствах благодаря простоте установки и другим полезным характеристикам, связанным с циклами зарядки и разрядки.

Игровые устройства

Различные игровые электронные устройства используют литий-полимерный элемент для определенного вида работы, например, консоли, которые мы используем в видеоиграх, помогают нам легко подключаться к экранному проигрывателю, обеспечивая необходимое количество энергии от лития. полимерный аккумулятор.
Беспроводные наушники и различные периферийные устройства, такие как мышь, клавиатура, все они используют для своей работы литий-ионные полимерные батареи.

Удаленные устройства

Некоторые другие устройства, которые мы используем для управления или выполнения определенных функций, также используют литий-полимерный аккумулятор. Электрические сигареты в современном мире стали тенденцией вытеснять другие сигареты, и эти электрические устройства также используют эту батарею для своей работы.
Различные типы удаленных систем, таких как беспроводные серверы, которые обеспечивают доступ в Интернет от одного к другому, также имеют литий-полимерные батареи, хранящиеся внутри, для резервного копирования в случае возникновения проблем с электричеством.

Другое использование

Различные устройства резервного копирования также хранят типы литий-полимерных батарей для обеспечения энергией различных устройств, что решает проблему зарядки многих устройств, таких как блоки питания и другие системы, которые мы используем в качестве резервного решения для обеспечения энергией портативных устройств. .
Из-за более высокой плотности энергии эти литий-полимерные батареи в настоящее время получают все больше похвал в различных областях, поскольку большинство клиентов считают эту батарею мощным решением для многократного использования в различных устройствах.

Как сохранить литий-полимерный аккумулятор в хорошем состоянии?

Есть несколько ключевых моментов, которые необходимо учитывать при работе с литий-полимерным аккумулятором для хорошего состояния аккумулятора и поддержания его в хорошем состоянии.

Избегайте перезарядки

Всякий раз, когда вы заряжаете свое устройство, в котором находится литий-полимерный аккумулятор, старайтесь поддерживать уровень зарядки ниже 100%.
Немедленно отключите зарядное устройство, когда увидите, что ваше устройство заряжено до максимального уровня, так как это поможет вашей батарее не разряжаться и работать с той же скоростью, с которой она работала раньше.

Никогда не используйте ток высокого напряжения во время зарядки

Некоторые устройства способны заряжаться при максимальном токе напряжения, в то время как другие не заряжаются при подключении к зарядному устройству высокого напряжения, поскольку конструкция их батареи не предназначена для работы в такой способ.
По этой причине проверьте поведение литий-полимерного аккумулятора, прежде чем подключать к нему зарядное устройство более высокого напряжения.

Температура

При работе с литий-полимерным аккумулятором необходимо соблюдать осторожность при температуре, так как этот аккумулятор предназначен для работы при температуре от -20°C до 60°C.
Не кладите аккумулятор в места с температурой выше указанной, так как это повлияет на состояние аккумулятора, а также на его работоспособность.

Правильный метод зарядки

Всегда используйте правильный метод зарядки для зарядки устройства с литий-полимерным аккумулятором и, как я объяснял ранее, не используйте зарядное устройство высокого напряжения, если аккумулятор не поддерживает его.

Избегайте полной разрядки

Иногда вы можете столкнуться с проблемой полной разрядки, так как большинство устройств в этот момент отключились или остаются разряженными, потому что в них не осталось заряда электролитов для обеспечения энергией устройства.
Итак, чтобы избежать ошибок такого рода, постарайтесь не использовать устройство, когда вы видите, что оно находится на низком уровне зарядки, и включите зарядное устройство для большего удобства.

Почему литий-полимерный аккумулятор служит дольше?

Типичная литий-полимерная батарея разработана таким образом, чтобы вы могли получать высокую скорость энергии в течение более длительного периода времени.

Электролиты высокой плотности

Поскольку литий-полимерные батареи содержат полимерные электролиты, эти электролиты имеют тенденцию накапливать большее количество зарядов в течение более длительного периода времени по сравнению с другими батареями.

Постоянный уровень энергии

Когда литий-ионный полимерный аккумулятор полностью заряжен, он будет обеспечивать уровень энергии с постоянной скоростью без превышения уровня напряжения или снижения уровня напряжения, так как это улучшит состояние аккумулятора, чтобы дольше оставаться в качественной форме. бегать.

Отличные характеристики в цикле зарядки и разрядки

Способность литий-полимерной батареи оставаться дольше, чем ее обычный жизненный цикл, обусловлена ​​ее характеристиками цикла зарядки и разрядки, и эти характеристики определяют характер батареи при ее изготовлении. во всем передовом опыте, который делает эту батарею лучше, чем другие батареи.

Как выбрать лучший литий-полимерный аккумулятор?

Некоторые из ключевых факторов могут помочь вам найти лучший тип литий-полимерного аккумулятора для вашего личного или коммерческого использования, и вот некоторые из этих моментов, на которые вы должны обратить внимание при выборе аккумулятора.

Номинальное напряжение

Вы должны убедиться в том, какое конкретное напряжение вы хотите получить от батареи, так как это поможет вам выбрать наилучший тип батареи для вашего приложения.
Этот выбор напряжения во многом зависит от типа используемого вами устройства с литий-полимерной батареей внутри.

Различное напряжение

Большинство перезаряжаемых литий-полимерных аккумуляторов обычно обеспечивают 12 В, которые в основном используются в небольших устройствах.
Но этот уровень напряжения не является фиксированным, некоторые из более высоких ячеек используют уровень 24 В или даже 48 В для обеспечения питания нескольких устройств одновременно.

Емкость аккумулятора

Емкость аккумулятора определяет уровень производства аккумулятора и то, в какой степени аккумулятор может хранить электрические заряды в течение предполагаемого периода времени.
Вероятно, уровень Ач в аккумуляторе определяет его емкость, то есть, сколько тока аккумулятор может хранить в своих мощных электролитах.
В литий-полимерных батареях, по сравнению с их размером и весом, этот тип батарей очень эффективен и очень удобен для хранения высоких электрических зарядов.

Химический состав

Всегда выбирайте литий-полимерный аккумулятор с наилучшей комбинацией химических веществ с точки зрения уровня производства, поскольку большинство производителей литиевых аккумуляторов используют литиевые элементы низкого качества.
Старайтесь использовать батарею с лучшим составом литиевых и полимерных элементов, так как состав элементов в батарее определяет внутреннее качество батареи.

Циклы

Циклы зарядки и разрядки аккумулятора также помогут вам выбрать лучший тип аккумулятора для вашего использования, и поверьте мне, что нет другого типа аккумулятора, который лучше всего подходит для цикла зарядки и разрядки по сравнению с литий-полимерным аккумулятором.
Даже если аккумулятор разряжен наполовину, его можно зарядить, и это не повлияет на срок службы и производительность аккумулятора, поскольку литий-полимерный аккумулятор разработан таким образом.

Срок службы

Большинство батарей, которые используются в небольших портативных устройствах, плохо работают или начинают разряжаться через год, но литий-полимерные батареи могут оставаться в хорошем состоянии более 3 лет при правильном использовании.
Вот некоторые из ключевых моментов, которые необходимо помнить при выборе аккумулятора для своего электрического устройства.

Для чего используются литий-полимерные аккумуляторные батареи?

Когда несколько литий-полимерных элементов объединяются вместе, они образуют блок для накопления большого количества энергии для работы нескольких устройств.

Использование в качестве резервного источника питания

Различные отрасли промышленности используют источник бесперебойного питания в качестве резервного, когда они сталкиваются с какой-либо нехваткой электроэнергии, они используют накопленную энергию литий-полимерных аккумуляторов для работы нескольких устройств.

Использование в жилых автофургонах

Внутри большинства транспортных средств для отдыха также установлены литий-полимерные аккумуляторы, обеспечивающие достаточное количество энергии для работы внутренних электрических устройств, хранящихся в домах на колесах.

Эти аккумуляторы достаточно мощные, чтобы облегчить вам работу с внутренними устройствами.

Использование солнечной энергии

В различных солнечных системах используются мощные аккумуляторные батареи для длительного хранения электрических зарядов и обеспечения резервного питания для конкретной домашней системы или офиса.
Эти аккумуляторные блоки также могут быть изготовлены из комбинации литий-полимерных элементов для более надежного резервного решения в системе солнечной энергии.

Использование в морских приложениях

В некоторых морских системах, таких как корабли и катера, также устанавливаются литий-полимерные аккумуляторные батареи для питания различных устройств, установленных внутри морского судна. 9Подводная лодка 1315 является таким примером, в котором используются литий-полимерные блоки. Эти аккумуляторные блоки обычно устанавливаются для запуска приложений с глубоким циклом, таких как обнаружение излучения сигнала, или для связи для обеспечения энергией различных серверов.

Объясните различные особенности литий-полимерного аккумулятора?

По сравнению с другими типами батарей, такими как свинцово-кислотные или литий-полимерные батареи AGM, вы можете получить некоторые важные функции, которых нет в других типах батарей.

Небольшой объем с различными характеристиками

Типы литий-полимерных ионно-литиевых батарей сравнительно небольшие по объему из-за их плотного хранения элементов в батарее небольшого размера, но эта батарея может обеспечить более высокое напряжение, что является ключевым фактом в зависимости от характеристик батареи. .

Поведение при зарядке

Некоторые из аккумуляторов начали разряжаться или плохо работать, когда вы часто заряжаете их на уровне половинной разрядки, но литий-полимерный аккумулятор можно заряжать в любой момент, поскольку производство этого аккумулятора осуществляется таким образом. для работы с любым режимом зарядки.

Гибкая конструкция и различные формы

Литий-ионные полимерные батареи имеют несколько форм в соответствии с требованиями к устройству, поэтому их можно правильно установить без каких-либо ошибок при установке.
Гибкость конструкции литий-полимерных аккумуляторов обусловлена ​​их внешним покрытием, которое с легкостью удерживает все важные элементы внутри.
Внешняя поверхность аккумулятора с пластиковым покрытием защищает внутренние элементы, даже если ваше устройство нагревается или сталкивается с любыми изменениями температуры.

Для зарядки литий-полимерных аккумуляторов можно использовать как последовательный, так и параллельный методы зарядки. Вот некоторые различия между этими двумя методами зарядки, но эти методы могут использоваться только экспертами и не проверяются дома.

Серийный метод зарядки

Большинство производителей заявили, что надежнее заряжать литий-полимерный аккумулятор в последовательном режиме, и вы можете сделать это, используя зарядное устройство на основе нескольких батарей, которое будет обеспечивать одинаковое количество зарядов для каждого электролита. аккумулятора.
Таким образом, вы можете одновременно заряжать несколько аккумуляторов, не завися друг от друга. Каждая батарея будет получать свою собственную электроэнергию от банка, чтобы заряжать себя.

Метод параллельной зарядки

В этом методе несколько аккумуляторов соединяются друг с другом в зависимости друг от друга для целей зарядки.
А для параллельной зарядки литий-полимерных аккумуляторов необходимо внимательно прочитать меры предосторожности и следовать данному руководству, но заряжать такие аккумуляторы непросто.
Всегда следует отдавать предпочтение легкому и простому способу зарядки нескольких аккумуляторов, а именно последовательному методу, который также очень прост и надежен.

Каталог перезаряжаемых литий-полимерных аккумуляторов от PowerStream, литий-полимерные аккумуляторы и элементы на складе со спецификациями

Аккумуляторы, зарядные устройства и питание Расходные материалы, Индивидуальные и готовые.

PowerStream имеет самый большой выбор литий-полимерных аккумуляторов на складе для разработки продукта в Мир. Поскольку китайские заводы по производству аккумуляторов не имеют складских запасов, для дизайнеров, чтобы получить батареи, в которых они нуждаются, своевременно. PowerStream можем поставлять готовые аккумуляторы для инженерных работ и мелкого производства циклов, а также ячеек массового производства с коротким (6 недель) сроком выполнения заказа. Эти не являются элементами с высокой скоростью разряда, используемыми для хобби RC, но являются теми обычно используется в сотовых телефонах, Bluetooth и т.п. Приложения.

Ионно-литиевые элементы используются в самых разных портативных устройствах. оборудование и инструменты. Литий-полимерные элементы имеют лучший форм-фактор, чем цилиндрические ячейки для различных приложений, таких как сотовые телефоны, КПК, камеры. Эти элементы представляют собой высококачественные китайские батареи, изготовленные по стандарту ISO. сертифицированная среда. PowerStream квалифицировала наши заводы как одни из ведущие заводы по производству литий-полимерных аккумуляторов.

Характеристики:
1. Высокое рабочее напряжение (3,7 В среднее, 4,2 вольт пиковое)
2. Плотность энергии высокая, объемная энергия плотность 350Втч/л и гравиметрическая плотность энергии
135Втч/кг.
3. Нет эффект памяти
4. Саморазряд менее 2% в месяц
5. Отличные характеристики цикла зарядки/разрядки
6. Безопасность характеристики отличные
7. Аккумулятор имеет широкую разрядку диапазон температур от -20 °C до +60 °C

Примечание: мы не надуваем наши спецификации, как это делают многие компании. Емкость в ампер-часах гарантировано и в большинстве случаев будет превышено.

Примечание по платы безопасности: печатная плата или «защитная плата» не являются обязательными и только включается по запросу. Некоторые из имеющихся на складе ячеек имеют установленную печатную плату. PCB предотвращает чрезмерную разрядку, короткое замыкание или оголение элемента. зарядному напряжению, которое опасно. Показан типичный техпаспорт печатной платы. здесь. Паспорт безопасности лития полимерные клетки здесь.

Ячейки, имеющие «Добавить в корзину» есть в наличии для образцов. Стараемся держать от 5 до 500 штук в наличии этих ячеек. Большее количество и незаполненные товары должны быть заказывается на заводе в Китае, доставка может занять 3-6 недель.

Нестандартные размеры

Около 20% наших продаж приходится на нестандартные ячейки которые предназначены для конкретного заказчика. Позвоните одному из наших инженеров по продажам, если вам нужно что-то особенное. Есть плата за инструмент и минимальный заказ количество для производственных циклов ячеек по индивидуальному заказу.

Гарантированный источник поставки

Стандартных размеров для литий-полимерные элементы. Сотовые телефоны и другие потребительские товары большого объема обычно определяют, что производят фабрики. В прошлом, когда Motorola остановилась покупая ячейку, эту ячейку будет трудно или невозможно получить. Такого рода рынка производителям с меньшими объемами продукции сложно работать in. PowerStream решила эту проблему, купив собственные пресс-формы и наняв инженер для работы на заводе. Это означает, что для наших клиентов мы можем гарантировать, что имеющиеся у нас элементы будут доступны в течение многих лет.

Список литий-полимерных аккумуляторов

Часть 1: Ячейки, используемые в продуктах Bluetooth/MP3

Модель

Номинальное напряжение
(В)

Вместимость

Размер

Вес Прибл.
(граммы)

Количество 100 Количество 1000 Количество 10 000 Образцы

Типовой (мАч)

Номинальная (мАч)

Т(± 0,2) х Ш(± 0,5) х В(± 1)(мм)

ГМ300910

3,7

г.

8

 12

3,0×9×10

0,45 г 7,94 $ 6,60 $ 5,25 $ 15,00 $
ГМ300910-ПКБ

3,7

8

 12

3,0×9×10

0,7 г 9,94 $ 7,60 $ 5,75 $ 17,00 $
PGEB201212

3,7

8



2,0×12×12

  7,94 $ 3,95 $ 2,88 $ 15,00 $
ГМ300815

3,7

15



3,0×8×15

  7,94 $ 6,60 $ 5,75 $ 15,00 $
GM201021
Сертификат TUV UL1642.

3,7

22 мАч



2,0×10×21

  4,30 $ 3,56 $ 2,85 $ 13,00 $
GM201021-PCB
TUV UL1642 сертификат.

3,7

22 мАч



2,0×10×21

  6,70 $ 4,06 $ 3,35 $ 15,00 $
ГМ351317 3,7

38 мАч



3,5×13×17

  4,30 $ 3,56 $ 2,85 $ 13,00 $
ГМ351317-ПКБ 3,7

38 мАч



3,5×13×17

  6,30 $ 4,06 $ 3,35 $ 15,00 $
PGEB201235 3,7

 40



2,0×12×35

1,5 г 3,33 $ 2,80 $ 2,22 $ $10. 00 за штуку
PGEB201235-PCB

3,7

 40



2,0×12×35

немного толще за счет текстолита и ленты
  5,25 $ 4,20 $ 3,68 $ $12.00 каждый
ГМ451120

3,7

 40



4,5×11×20

  2,50 $ 2,00 $ 1,90 $ 6,45 $
ГМ451120-ПКБ

3,7

 40



4,5×11×20

1,7 г 4,25 $ 2,50 $ 2,25 $ 8,45 $
ГМ041215

3,7

 45



4,0× 12× 15

  2,05 $ 1,71 $ 1,37 $ 6,15 $
ГМ041215-ПКБ

3,7

 45



4,0× 12× 15

  4,05 $ 2,71 $ 1,87 $ 8,15 $

GM051215

GM501215
3,7

 50



5,0× 12× 15

1,2

3,10 $ 2,60 $ 2,05 $ 6,30 $

GM051215-печатная плата

GM501215-печатная плата
3,7

 50



5,0× 12× 15

  5,10 $ 3,20 $ 2,55 $ 12,30 $
ГМ061216
ГМ601216

3,7

 60



6,0× 12× 15

1,6

2,45 $ 2,08 $ 1,67 $ 7,35 $
GM061216-печатная плата
GM061215-печатная плата
ГМ601216-ПХБ со схемой защиты

3,7

 60



6,0× 12× 15

1,9

4,45 $ 3,08 $ 2,17 $ 13,35 $
Нет Склад
ГМ301030

3,7

62 мАч



3,0×10×30

  3,60 $ 2,99 $ 2,40 $ 10,80 $

ГМ301030-ПКБ

3,7

62 мАч



3,0×10×30

  5,60 $ 3,49 $ 2,90 $ 12,80 $
ГМ271921

3,7

65 мАч

2,7×19×21

  5,75 $     7,50 $
ГМ271921-ПКБ

3,7

65 мАч       7,75 $     9,50 $
PGEB-A331030 3,7 70 мАч   3,3 х 10 х 30   1,35 $ 1,56 $ 1,77 $ 4,25 $
PGEB-A331030-PCB 3,7 70 мАч   3,7 х 10 х 30         Нет на складе
ГМ041223 3,7

70 мАч

70 мАч

4,0×12×23

  3,15 $ 2,63 $ 2,10 $ 9,45 $
GM041223-PCB

3,7

70 мАч

70 мАч

4,0×12×23

2,15 г 5,13 $ 3,63 $ 3,10 $ 11,45 $
ГМ351223

3,7

70 мАч



3,5×12×23

  3,15 $ 2,63 $ 2,10 $ 9,45 $
Нет снабженный
ГМ351223-ПКБ           5,13 $ 3,63 $ 3,10 $ 11,45 $

ГМ051120

3,7

 75



5,0×11×20

  2,05 $ 1,71 $ 1,37 $ 6,15 $

ГМ051120-ПХБ

3,7

 75



5,0×11×20

  4,05 $ 2,40 $ 1,87 $ 8,15 $

GM041225

 3,7



 70

4,0×12×25

 1,4

2,45 $ 1,97 $ 1,67 $ 6,15 $

  GM041225-ПХБ


г.

3,7



 70

4,0×12×25

  5,25 $ 4,78 $ 2,21 $8,15

PGEB262030
GM262030

 3,7

 90



2,6×20×30

  2,80 $ 2,34 $ 1,87 $ 8,00 $
ГМ451223

3,7

 90



4,5×12×23


  2,80 $ 2,34 $ 1,87 $ 8,00 $
ГМ451223-ПКБ           4,80 $ 2,84 $ 2,37 $ 10,00 $
ГМ051223 3,7

 90



5×12×23

  2,80 $ 2,34 $ 1,87 $ 8,00 $
GM051223-печатная плата 3,7

 90



5×12×23

  4,80 $ 2,84 $ 2,37 $ 10,00 $
ГМ251534
(ГМ261534)
3,7

 100



2,5 (2,6) ×15×34

  3,59 $ 3,30 $ 2,88 $ $10. 00 каждый
GM251534-PCB
(GM261534-PCB)

3,7

г.

 100



2,5 (2,6) ×15×34

  4,95 $ 3,80 $ 3,38 $ $12.00 каждый

GM351824

(возможна поставка 352023 115 мАч вместо)

 3,7

 110

 90

3,5×18×24

        Нет в наличии, минимальный заказ 3000 штук

GM351824-PCB

 3,7

 110

 90

3,5×18×24

        Нет в наличии, минимальный заказ 3000 штук
ГМ571322
ТУВ УЛ1642 серт.
г. 3,7

 120



5,7 ×13×22

  2,93 $ 2,44 $ 1,95 $ 6,93 $
Нет снабженный
GM571322-PCB
ТУВ UL1642 серт.

 3,7

 120



5,7 ×13×22

  4,93 $ 2,94 $ 2,45 $ 8,93 $
GM401428
См. GM401430

3,7

 120



4×14×28

  4,27 $ 3,56 $ 2,85 $ 8,65 $
GM401428-PCB
См. ГМ401430-ПКБ

3,7

 120



4×14×28

  6,27 $ 4,06 3,35 $ 10,65 $
GM401430
PGEB041430
3,7

 120



4×14×30

  4,27 $ 3,56 $ 2,85 $ 8,65 $
ГМ401430-ПКБ 3,7

 120



4×14×30

  6,27 $ 4,06 $ 3,35 $ 10,65 $

GM041235


Компонент UL 1642 перечислено

3,7

 120

 100

4,0×12×35

 2,3

2,21 $ $1,84 1,47 $ 6,63 $

GM041235-PCB


Компонент UL 1642 перечислено

3,7

 120

 100

4,0×12×35

  $4,21 2,34 $ 1,97 $ 8,63 $
ГМ051230
ГЭБ501230
3,7

 120



5,0×12×30

  4,87 $ 3,56 $ 2,25 $ 7,75 $

  GM051235


Перечисленный компонент UL 1642

3,7

 150

 140

5,0×12×35

4. 0

2,21 $ 1,84 $ 1,47 $ 6,63 $

GM051235-PCB


Компонент UL 1642 перечислено

3,7

 150

 140

5,0×12×35

 4,0

4,21 $ 2,34 $ 1,97 $ 8,63 $
ГМ052020
ГМ502020
3,7

 150



5,0×20×20

  3,82 $ 3,05 $ 2,28 $ 7,80 $
GM052020-печатная плата
GM502020-печатная плата
3,7         5,82 $ 3,55 $ 2,78 $ 9,20 $
Нет снабженный

  GM042025


Перечисленный компонент UL 1642

3,7

 150

 140

4,0×20×25

3,3 г

3,99 $ 2,72 $ 2,50 $ 8,63 $

  GM042025-PCB


Компонент UL 1642 перечислено

3,7

 150

 140

4,0×20×25

  4,50 $ 3,20 $ 2,99 $ 9,50 $

GM041245

3,7

 160



6,5×12×45

  2,32 $ 1,93 $ 1,55 $ 6,96 $

  GM382030

Перечисленный компонент UL 1642
3,7

 160



3,8×20×30

        7,50 $

  GM382030-PCB

Перечисленный компонент UL 1642
3,7

 160



3,8×20×30

4. 2

4,55 $ 3,87 $ 3,30 $ 9,50 $
ГМ301740 г. 3,7

 170



3x17x40 мм

  2,42 $ 1,93 $ 1,65 $ 6,75 $
ГМ301740-ПКБ 3,7

 170



3x17x40 мм

3,8 г

4,32 $ 2,43 $ 2,05 $ 9,50 $

  GM042030


GM402030
Компонент UL 1642 перечислено
3,7

 180

 170

4,0×20×30

3,2

3,38 $ 2,91 $ 2,35 $ 7,50 $

GM042030-PCB


GM402030-PCB
UL 1642 компонент указан
3,7

 180

 170

4,0×20×30

3,36 г 5,38 $ 3,41 $ 2,75 $ 12,14 $
ГМ321745

3,7

 180



3,2×17×45

  3,27 $ 2,72 $ 2,18 $ 7,50 $
ГМ321745-ПКБ

3,7

 180



3,9×17×45

  4,57 $ 3,22 $ 2,58 $ 9,50 $

  GM052025


Перечисленный компонент UL 1642

Компонент UL 1642 перечислено

 180

 160

5,0×20×25

3,8

3,27 $ 2,72 $ 2,18 $ 7,50 $
Нет снабженный

  GM052025-PCB


Компонент UL 1642 перечислено

Компонент UL 1642 перечислено

 180

 160

5,0×20×25

  4,57 $ 3,22 $ 2,58 $ 9,50 $

GM651235

3,7

 200

 200

6,5×12×35

5,0

3,42 $ 2,85 $ 2,28 $ 9,78 $

GM651235-PCB

3,7

г.

 200

 200

6,5×12×35

  5,26 $ 3,32 $ 2,78 $ 11,78 $

GM041745

3,7

г.

 230



4,0×17×45

  4,47 $ 3,72 $ 2,98 $ 7,71 $

GM041745-PCB

3,7

 230



4,0×17×45

  5,57 $ 4,42 $ 3,48 $ 9,91 $

GM482030-PCB


UL 1642 компонент указан

3,7

 230

 220

    5,57 $ 4,42 $ 3,48 $ 8,63 $

GM042035


Перечисленный компонент UL 1642

3,7

 230

  г.

4,0×20×35

 4,8

4,47 $ 3,72 $ 2,98 $ 8,45 $

GM042035-PCB


Компонент UL 1642 перечислено

3,7

 230



4,0×20×35

  5,57 $ 4,42 $ 3,48 $ 10,50 $
PGEB051537-PCB

3,7

 230



5,0×15×37

  5,57 $ 4,42 $ 3,48 $ 10,50 $

  GM502030

GM052030
Компонент UL 1642 перечислено
3,7

 240

 230

5,0×20×30

5,0

3,15 $ 2,60 $ 2,07 $ 9,45 $

GM502030-PCB

GM052030
Компонент UL 1642 перечислено
3,7

 240

 230

5,0×20×30

5,0

5,15 $ 3,20 $ 2,67 $ 11,45 $

GM382530

3,7

 240

 230

3,8×25×30

5,5

2,50 $ 2,08 $ 1,68 $ 7,50 $
Нет снабженный

GM382530-PCB

3,7

 240

 230

3,8×25×30

  4,50 $ 2,58 $ 2,18 $ 9,50 $
GM602025
ТУВ UL1642 серт.

3,7

 250



6,0×20×25

  3,24 $ 2,70 $ 2,16 $ 7,71 $
GM602025-PCB
ТУВ UL1642 серт.

3,7

 250



6,0×20×25

  4,57 $ 3,20 $ 2,56 $ 9,71 $ ограничено наличие

ГМ042042
ГМ042040
ГМ042043

Компонент UL 1642 перечислено

 280



4,0×20×42

4,0×20×40

4,0×20×43
  2,57 $ 2,14 $ 1,71 $ 7,71 $
ГМ042042-ПХБ
ГМ402043-ПХБ

Компонент UL 1642 перечислено

 250



4,0×20×42

6,33 г 4,57 $ 2,64 $ 2,31 $ 9,71 $

ГМ431937

ГМ451937
3,7

 250



4,3×19×37

  3,50 $ 2,93 $ 2,45 $ 8,70 $

ГМ431937-ПХБ

ГМ451937
3,7

 250



4,3×19×37

  4,90 $ 3,46 $ 2,95 $ 10,70 $
Нет снабженный
ГМ032248
ГМ302248
3,7

 250



3×22×48

  3,26 $ 2,82 $ 2,18 $ 10,78 $
ГМ032248-ПКБ

3,7

 280



3×22×48

  5,26 $ 3,32 $ 2,68 $ 11,78 $
ГМ033240

3,7

 300



3,0×32×40

  2,95 $ 2,43 $ 1,95 $ 7,30 $
ГМ033240-ПКБ

3,7

 300



3,0×32×40

  5,30 $ 3,15 $ 2,45 $ 9,30 $
ГМ033340

 3,7

 300



3,0×33×40

  3,30 $ 2,80 $ 2,20 $ 7,30 $
ГМ033340-ПКБ

3,7

 300



3,0×33×40

  5,30 $ 3,30 $ 2,70 $ 9,30 $
ГМ602030

3,7

 300



6,0×20×30

  3,30 $ 2,80 $ 2,30 7,30 $
ГМ602030-ПКБ

3,7

 300



6,0×20×30

  5,30 $ 3,30 $ 2,70 $ 9,30 $
ГМ452530

3,7



4,5×25×30

  2,60 $ 2,25 $ 1,82 7,80 $
Нет снабженный

 GM302547 GM032547

3,7

 320



3,0×25×47

  3,82 $ 3,20 $ 2,55 $ 7,80 $


 GM302547-ПХБ ГМ032547-ПКБ

3,7

 320



3,0×25×47

  4,60 $ 3,70 $ 2,85 $ 9,80 $
ГМ402535

3,7

 330



4,5×25×35

  2,90 $ 2,41 $ 1,93 $ $8,70
Нет на складе
ГМ402535-ПКБ г.

3,7

        4,90 $ 2,91 $ 2,43 $ 10,70 $
ГМ521843 3,7

 350



5,2×18×43

  4,50 $ 3,70 $ 3,00 $ 13,50 $
ГМ521843-ПКБ 3,7

 350



5,2×18×43

  6,50 $ 4,20 $ 3,50 $ 15,50 $
Нет снабженный
PGEB504020-PCB
GM502040
GM052040

3,7

 350



5,0×20×40

  6,50 $ 4,20 $ 3,50 $ 15,50 $
Часть 2: Клетки используется в полимерных литий-ионных аккумуляторах для мобильных телефонов

Модель

Номинальное напряжение
(В)

Вместимость

Размер

г.

Вес Прибл.
(г)

Количество 100 Количество 1000 Количество 10 000 Образцы

Типовой (мАч)

Номинальная (мАч)

Т(± 0,2) х Ш(± 0,5) х В(± 1)(мм)

г.

GM702427

3,7

 400



7,0×24×27

  3,50 $ 2,91 $ 2,33 $ 10,50 $

GM702427-PCB

г.

3,7

 400



7,0×24×27

  5,50 $ 3,41 $ 2,83 $ 12,50 $
ГМ622238

3,7

 450



6,0×22×38

  4,05 $ 3,38 $ 2,70 $ 8,50 $
ГМ622238-ПКБ

3,7

 450



6,0×22×38

  6,05 $ 3,88 $ 3,20 $ 12,10 $
ГМ352070 3,7

 450



3,5×20×70

  4,05 $ $3,38 2,70 $ 8,50 $
ГМ352070-ПКБ 3,7         6,05 $ 3,88 $ 3,20 $ 12,10 $

ГМ043040 ГМ403040


УЛ 1642 компонент указан

3,7

 460



4,0×30×40

9,5

3,49 $ 2,91 $ 2,33 $ 10,47 $

GM043040-ПХБ GM403040-PCB


Перечисленный компонент UL 1642

3,7

 460



4,0×30×40

  5,49 $ 3,41 $ 2,83 $ 12,47 $

GM043436

3,7

 480

 450

4,0×34×36

10,0

3,50 $ 2,91 $ 2,33 $ 10,50 $

 GM043436-PCB

3,7

 480

 450

4,0×34×36

  5,50 $ 3,41 $ 2,83 $ 12,50 $

GM652535

3,7

 500

 480

6,5×25×35

 10,5

3,31 $ 2,76 $ 2,21 $ 9,93 $

GM652535-PCB

3,7

 500

 480

6,5×25×35

  5,31 $ 3,26 $ 2,71 $ 11,93 $

GM043048
UL 1642 компонент в списке

3,7

 540

 520

4,0×30×48

 12,0

3,58 $ 3,10 $ 2,38 $ 10,74 $

GM043048-PCB


UL 1642 компонент указан

3,7

 540

 520

4,0×30×48

 12,0

5,58 $ 5,10 $ 2,88 $ 12,74 $

  GM553436


Компонент UL 1642 перечислено

3,7

 550



5,5×34×36

 13,0

4,72 $ $3,94 3,15 $ 12,48 $

GM553436-PCB


Компонент UL 1642 перечислено

3,7

 550



5,5×34×36

  6,72 $ 4,94 $ 3,65 $ 14,48 $

ГМ053040 GM503040


Перечисленный компонент UL 1642
3,7

 580

 550

5,0×30×40

 11,0

5,60 $ 4,05 $ 3,45 $ 10,80 $

 GM053040-ПХБ GM503040-PCB


Перечисленный компонент UL 1642

3,7

 580

 550

5,0×30×40

 11,0

7,60 $ 4,54 $ 3,95 $ 12,80 $
ГМ451878 3,7

 650



45×18×78

  4,75 $ 3,75 $ 3,00 $ 13,70 $
ГМ451878-ПКБ 3,7         6,75 $ 4,25 $ 3,50 $ 15,70 $

GM383450

Компонент UL 1642 перечислено
3,7

 650

 620

3,8×34×50

 13,0

3,50 $ 2,92 $ 2,34 $ 10,50 $

GM383450-PCB

UL 1642 компонент указан
3,7

 650

 620

3,8×34×50

  5,50 $ 3,42 $ 2,84 $ 12,50 $

GM053048

UL 1642 перечисленный компонент

3,7

 720

 700

5,0×30×48

15,5

4,41 $ 3,68 $ 2,94 $ 11,61 $

GM053048-PCB


UL 1642 компонент указан

3,7

 720

 700

5,0×30×48

  5,10 $ 4,23 $ 3,40 $ 13,61 $

GM423461

3,7

 800



4,2×34×61

  3,85 $ 3,20 $ 2,55 $ 11,55 $

GM423461-PCB

3,7

 800



4,2×34×61

  5,85 $ 3,80 $ 3,15 $ 13,55 $

GM053448


UL 1642 компонент указан

3,7

 820

 800

5,0×34×48

 17

4,95 $ 4,13 $ $3,30 14,85 $

GM053448-PCB


UL 1642 компонент указан

3,7

 820

 800

5,0×34×48

  6,95 $ 5,10 $ 3,80 $ 16,85 $
NL

2-PCB

3,7

 830

 810

9,0×34×32

  5,50 $ 4,20 $   8,25 $

GM063048


Перечисленный компонент UL 1642

3,7

 880

 850

6,0×30×48

18,5

3,87 $ $3,22 2,58 $ 11,61 $

GM063048-PCB


UL 1642 компонент указан

3,7

 880

 850

6,0×30×48

 18,5

5,87 $ 5,22 $ 3,08 $ 13,61 $

ГМ553448

3,7

 890

 890

5,5×34×48

  4,95 $ 4,13 $ 3,30 $ 14,85 $

GM553448-PCB

3,7

 890

 890

5,5×34×48

  6,95 $ 5,10 $ 3,80 $ 16,85 $
ГМ383875

3,7

 1000



3,8×38×75

  3,10 $ 2,60 $ 2,20 $ 9,50 $
ГМ383875-ПКБ

3,7

 1000



3,8×38×75

  5,00 $ 3,25 $ 2,70 $ 12,00 $

GM053465

Список компонентов UL 1642

3,7

 1050



5,0×34×65

23,0 г

3,20 $ 2,68 $ 2,20 $ 9,60 $

 GM053465-PCB

Список компонентов UL 1642

3,7

 1050



5,0×34×65

  5,20 $ 3,30 $ 2,70 $ 12,60 $
г.

  GM053759


Перечисленный компонент UL 1642

Список компонентов UL 1642

 1100

 1050

5,0×37×59

 23,0

6,00 $ 4,99 $ 3,38 $ 15,18 $

GM053759-PCB


Компонент UL 1642 перечислено

Список компонентов UL 1642

 1100

 1050

5,0×37×59

 23,0

8,00 $ 5,49 $ 3,88 $ 17,18 $
ГЭБ603450-ПКБ

 1100



6,0×34×50

  8,00 $ 5,49 $ 3,88 $ 17,00 $

 GM653465 или GM653565

3,7

 1200



6,5×34×65

  5,00 $ 4,15 $ 3,33 $ 15,00 $

GM653565-PCB

3,7

 1200



6,5×34×65

  7,00 $ 4,65 $ 3,83 $ 17,00 $

GM703450

3,7

 1250



7×34×50

  6,08 $ 5,06 $ 4,05 $ 18,24 $

GM703450-PCB

г.

3,7

 1250



7×34×50

  8,08 $ 5,56 $ 4,55 $ 20,24 $

 GM063465 или GM063565

Список компонентов UL 1642

 1350

 1300

6,0×35×65

 28,5

6,30 $ 5,25 $ 4,20 $ 18,90 $

 GM063465-PCB или GM063565-PCB

Список компонентов UL 1642

 1350

 1300

6,0×35×65

 28,5

8,30 $ 5,75 $ 4,70 $ 20,90 $
Нет снабженный
Часть 3: Используемые элементы в ноутбуках/DVD/PDA полимерных литий-ионных аккумуляторах

Модель

Номинальное напряжение
(В)

Вместимость

Размер

Вес Прибл.
(г)

Количество 100 Количество 1000 Количество 10 000 Образцы

Типовой (мАч)

Номинальная (мАч)

Т(± 0,2) х Ш(± 0,5) х В(± 1)(мм)

 GM064050

ГМ604050
г.

3,7

 1200

 1150

6,0×40×50

 25,0

4,50 $ 3,75 $ 3,00 $ 13,50 $

GM064050-печатная плата GM604050-печатная плата

3,7

 1200

 1150

6,0×40×50

  6,50 $ 4,25 $ 3,50 $ 15,50 $
ГМ853048-ПКБ

 3,7

 1200



8,5×30×48

  6,50 $ 4,25 $ 3,50 $ 15,50 $
GM064080
UL 1642 компонент указан

3,7

г.

 1600



6×40×80

  6,10 $ 5,10 $ 4,05 $ 11,00 $

GM384985

3,7

 1600



3,8×49×85

          Нет снабженный

GM355585


Перечисленный компонент UL 1642

3,7

 1600

г.

 1700

3,5×55×85

  6,40 $ 5,30 $ 4,27 $ 12,90 $

GM355585-PCB


Компонент UL 1642 перечислено

3,7

 1600

 1700

3,5×55×85

  8,40 $ 5,80 $ 4,77 $ 14,00 $
ГМ103450

3,7

 1700

  г.

10×34×50

  6,86 $ 5,72 $ 4,58 $ 13,50 $
ГМ103450-ПКБ

3,7

        8,68 6,32 $ 5,08 $ 15,50 $

GM045085

3,7

 1700



4,0×50×85

 37,0

6,86 $ 5,72 $ 4,58 $ 13,50 $

GM045085-PCB

          8,86 $ 6,32 $ 5,08 $ 15,50 $

GM505068


Компонент UL 1642 перечислено
3,7

 1800



5,0×50×68

  6,20 $ 5,15 $ 4,15 $ 18,60 $

GM505068-PCB


Компонент UL 1642 перечислено
г. 3,7         8,20 $ 5,65 $ 4,65 $ 19,90 $

GM654765

3,7

 1860

 1800

6,5×47×65

  6,45 $ 5,40 $ 4,29 $ 19,35 $

GM654765-PCB

3,7

 1860

 1800

6,5×47×65

  8,45 $ 6,40 $ 4,79 $ 21,35 $
ГМ3068100

3,7

 1900



3×68×100

  6,65 $ 5,55 $ 4,43 $ 19,95 $
ГМ3068100-ПКБ

3,7

 1900



3×68×100

  8,65 $ 6,05 $ 4,93 $ 21,95 $

GM555763-PCB

3,7

 1900



5,5×57×63

  9,80 $ 7,10 $ 5,75 $ 25,40 $

 GM425085

ГМ435085

Список компонентов UL 1642

 2000



4,2×50×85

  6,80 $ 5,70 $ 4,58 $ 20,50 $
Нет снабженный

 GM425085-PCB

ГМ435085

Список компонентов UL 1642

 2000



4,2×50×85

  8,80 $ 6,30 $ 5,08 $ 22,50 $
ГМ555375

3,7

 2100



5,5×53×75

  7,65 $ 6,40 $ 5,10 $ 10,68 $
ГМ555375-ПКБ

3,7

 2100



5,5×53×75

  9,65 $ 6,90 $ 5,60 $ 12,68 $
Нет снабженный

 GM055085

3,7

 2100

 2000

5,0×50×85

 43,0

11,10 $ 9,25 $ 7,40 $ 33,30 $

GM055085-PCB

3,7

 2100

 2000

5,0×50×85

  13,10 $ 10,25 $ 7,90 $ 35,30 $

 GM457070

3,7

 2200

 2100

4,5×70×70

 48,0

8,60 $ 7,15 $ 5,70 $ 24,36 $
ГМ457070-ПКБ

3,7

 2200



4,5×70×70

  10,60 $ 7,65 $ 6,30 $ 26,36 $

 PGEB754065-PCB

г.

3,7

 2300



7,5×40×65

  10,90 $ 7,90 $ 6,35 $ Нет на складе

GM065080

 3,7

 2400

 2300

6,0×50×80

 52,0

9,68 $ 6,50 $ 4,75 $ 29,04 $

GM065080-PCB

г.

3,7

 2400



6,0×50×80

  11,68 $ 7,00 $ 5,25 $ 31,04 $

 GM0550100-PCB

Пожалуйста рассмотрим GM7550100
г.

3,7

 2500

 2400

5,0×50×100

 53,0

      Нет на складе
ГМ084985 г.

3,7

 3200



8,0×49×85

60 г 11,60 $ 9,65 $ 7,75 $ 34,80 $
ГМ084985-ПКБ

3,7

 3200



8,0×49×85

  13,60 $ 10,15 $ 8,25 $ 36,80 $
PGEB124655-PCB
пожалуйста рассмотрите PGEB124852-PCB

3,7

3200



12×46×55

55 г
PGEB124852-PCB

3,7

 3300



12×48×52

  18,90 $ 11,00 $ 9,00 $ 21,90 $
ГМ0850100

3,7

 3900



8×50×100

  15,30 $ 12,75 $ 10,20 $ 38,80 $

 GM7550100


Это аналог такой же емкости для GM0850100

3,7

4000

 3900

7,5×50×100

 81,0

16,05 $ 13,84 $ 11,07 $ 48,15 $
Нет снабженный

Цены за количество основаны на одном заказе, одной отгрузке. Выделите время для морской перевозки из Китая больших количеств лития. содержащие клетки.

Осторожно:
(1) Не допускайте короткого замыкания и перезарядите ионно-литиевые полимерные аккумуляторы.
(2) Не допускайте чрезмерного разряда, вмятин, раздавите или сожгите литий-полимерные элементы.
(3) Литий-полимерный аккумулятор следует заряжать безопасным способом и никогда не перезаряжать или переразряд.
(4) Не пытайтесь припаивать литий-полимер напрямую. батареи .
(5) Не разбирайте литий-полимерные батареи.
(6) Делать не используйте литий-полимерные батареи за пределами указанного диапазона температур
.

Руководство по литий-полимерным батареям для дронов

Автор: Лорен Нагель

Опубликовано: 13 декабря 2021 г. Последнее обновление: 13 декабря 2021 г. какой из них подходит для вашей сборки. Одной из основных проблем является расшифровка множества показателей производительности, указанных на аккумуляторе, таких как емкость, рейтинг разрядки и конфигурация элемента.

Правильный выбор аккумулятора для вашего дрона не только поможет повысить производительность, но и увеличить срок его службы. Точно так же, как ваш двигатель и пропеллер, ваша батарея рано или поздно выйдет из строя, но это можно отсрочить, выбрав правильный аккумулятор и безопасно эксплуатируя его.

В этой статье мы рассмотрим:

  1. Что такое LiPo аккумуляторы
  2. Безопасный аккумулятор LiPo
  3. Как прочитать LiPo аккумулятор
  4. Емкость аккумулятора LiPo
  5. Номинальное напряжение батареи
  6. Конфигурация ячейки LiPo
  7. Разрядка / Класс C
  8. Как выбрать аккумулятор LiPo для дрона
  9. Пример — выбор правильной батареи для максимального времени полета

Рисунок 1: Аккумулятор LiPo, используемый в квадрокоптере Otus

Что такое LiPo аккумуляторы

В дронах чаще всего используются литий-полимерные (LiPo) аккумуляторы. Аккумуляторы LiPo состоят из катода и анода на основе лития, разделенных полимерным электролитом.

Литий-полимерные аккумуляторы отличаются от других литий-ионных (Li-ion) аккумуляторов тем, что они содержат твердый полимерный компонент электролита, а не жидкий электролит. Обычные полимерные электролиты могут быть сухими, пористыми или гелевыми и включают поли(метилметакрилат) (ПММА), поли(акрилонитрил) (ПАН), поли(винилиденфторид) (ПВДФ) и поли(этиленоксид) (ПЭО).

В основе LiPo аккумуляторов лежит та же наука, что и в других литий-ионных аккумуляторах: химическая энергия преобразуется в электрическую, когда электроны перемещаются от анода аккумулятора к катоду, создавая электрический ток. Катод содержит оксид металла лития (например, оксид лития-кобальта (LiCoO2)), который обеспечивает ионы лития, тогда как анод содержит литий-углерод (например, графит).

Анод и катод разделены электролитом, который взаимодействует с анодом для генерации электронов, что создает градиент заряда в ячейке. Когда анод заряжается отрицательно, электроны движутся по проводнику к катоду. Таким образом, вся система подвергается электрохимической окислительно-восстановительной реакции (восстановлению/окислению): анод теряет электроны и окисляется, а катод приобретает электроны и восстанавливается.



Рис. 2. Окислительно-восстановительная реакция LiPo батареи

Батареи на основе лития имеют более высокую плотность энергии по сравнению с никель-кадмиевыми или никель-металлогидридными батареями, что означает, что они могут обеспечивать больше энергии при меньшем весе. Аккумуляторы LiPo соперничают с ионно-литиевыми батареями по плотности энергии, но особенно популярны, потому что вероятность их утечки меньше.

Плотность энергии LiPo аккумуляторов составляет от 140 до 200+ Втч/кг по весу и от 250 до 350+ Втч/л по объему. Объемную плотность энергии важно учитывать при сборке дрона, чтобы батарея поместилась на раме, но для расчетов производительности более актуальна плотность энергии по весу. Чем выше плотность, тем выше стоимость, поэтому ваш бюджет также может быть ограничивающим фактором.

Рисунок 3: Относительная плотность энергии по объему и весу для распространенных типов аккумуляторов (Изображение: Open Impulse)

Технология, которая вскоре может составить конкуренцию LiPo-батареям, так как они будут использоваться для дронов, — это Licerion от Sion Power. Эти батареи имеют плотность энергии до 500 Втч/кг и 1000 Втч/л. Они также имеют на 50% меньший объем жидкого электролита по сравнению с другими литий-ионными батареями. Они были разработаны специально для беспилотных приложений, в частности для высотных псевдоспутников (HAPS) и высотных дронов с длительным сроком службы (HALE).

Дополнительная литература: Типы дронов и БПЛА

Безопасность аккумуляторов LiPo

Аккумуляторы LiPo имеют больший риск возгорания и вздутия, чем старые технологии, из-за их внутреннего химического состава. Эксплуатация батареи на пределе своих возможностей или за их пределами может привести к накоплению атомов кислорода и образованию оксида лития (Li2O), что создает большее внутреннее сопротивление. Большее внутреннее сопротивление приводит к большему нагреву, и начинается тепловой цикл разгона.

Когда аккумуляторная батарея начинает вздуваться, это является хорошим признаком того, что батарея повреждена и не подлежит ремонту или достигла конца своего жизненного цикла. Использование его после этого момента еще больше повысит его температуру и может привести к пожару.

Для обычных аккумуляторов LiPo номинальное или среднее напряжение составляет 3,7 В/элемент с максимальным напряжением 4,2 В/элемент. После того, как ячейка полностью заряжена, она кратковременно обеспечивает 4,2 В, а затем падает до 3,7 В в течение большей части срока службы батареи. Разрядка батареи становится опасной после того, как напряжение на ячейке упадет ниже 3,2 В, потому что сопротивление в батарее увеличивается, вызывая ее нагрев и вздутие, что приводит к повреждению.

Рисунок 4. Горящая батарея LiPo (Фото: alishanmao) , обычно в диапазоне 3,2 — 3,4 В. Перезаряд LiPo аккумуляторов не менее опасен и может привести к перегреву и даже взрыву.

Пожары ионно-литиевых батарей классифицируются как возгорания легковоспламеняющихся жидкостей класса B, поэтому для их тушения следует использовать огнетушитель типа ABC или BC. Эти огнетушители останавливают химическую реакцию и в конечном итоге тушат пожар.

Дополнительные советы по безопасности аккумуляторов LiPo см. в статье The Drone Girl «15 вещей, которые должен знать каждый пользователь аккумуляторов LiPo».

Как читать LiPo аккумулятор

На этикетках LiPo аккумуляторов указана важная информация, в том числе: емкость аккумулятора, напряжение, конфигурация элемента и скорость разряда (рис. 15):

Рис. 5: Обычный LiPo аккумулятор этикетки

Емкость батареи LiPo

Емкость батареи указана в мАч или Ач и может использоваться для оценки времени полета (подробнее об этом позже). Емкость батареи более конкретно определяется как количество часов тока или мощности, которые может обеспечить батарея. Распространенными единицами измерения являются ампер-час (Ач) и ватт-час (Втч). Если батарея имеет емкость 1 Ач, вы можете потреблять 1 А тока в течение одного часа. Если емкость равна 1 Втч, батарея будет обеспечивать мощность 1 Вт в течение одного часа.

Номинальное напряжение батареи

Номинальное напряжение батареи позволит вам определить скорость и силу тока двигателя. Поскольку номинал двигателей измеряется в киловаттах с единицей об/мин/вольт, количество вольт, которое может выдать ваша батарея, будет определять, насколько быстро будет вращаться ваш двигатель.

Дальнейшее чтение: Как рассчитать Kv бесщеточного двигателя

Вы можете повредить свою цепь или даже вызвать пожар, если ваше номинальное напряжение слишком низкое или потребляемый ток слишком высокий, поэтому важно выбрать аккумулятор. напряжение осторожно. Чтобы определить максимальный ток, который будет потреблять ваш дрон, установите двигатель и пропеллер на испытательный стенд и запустите их на максимальном дросселе. Ток, зарегистрированный при 100% дроссельной заслонке, говорит вам о максимальной силе тока, потребляемой вашим двигателем, поэтому умножьте это на количество двигателей, чтобы получить общий ток, потребляемый вашим дроном. Аккумулятор должен быть в состоянии обеспечить по крайней мере это количество тока, чтобы избежать перегрева.

Еще один способ определить максимальную силу тока, которую вы можете потреблять от батареи, — умножить емкость в Ач на рейтинг C. Для аккумулятора емкостью 5800 мАч/5,8 Ач и постоянной температуры 25°С максимальный ток, который вы можете безопасно потреблять, составляет 145 А (5,8 x 25 = 145).

Конфигурация элементов LiPo

Конфигурация элементов иногда указывается на этикетке и описывает количество и расположение элементов LiPo в батарее. Напомним, что один элемент LiPo имеет номинальное напряжение 3,7 В, а несколько элементов LiPo могут быть соединены последовательно. Батарея 4S будет состоять из четырех последовательно соединенных элементов LiPo (S), что дает батарею на 14,8 В (4 x 3,7 В = 14,8 В). Аккумулятор также может иметь такой код, как 4S2P, который говорит нам, что есть четыре элемента, соединенных последовательно, и два набора элементов, соединенных параллельно (P), всего восемь элементов LiPo.

Разрядка/ C рейтинг

Скорость разряда или C рейтинг является мерой того, насколько быстро аккумулятор может безопасно разряжаться. Если батарея имеет рейтинг C 25 и емкость 5800 мАч/5,8 Ач, вы можете безопасно разрядить ее в 25 раз больше емкости батареи, 25 x 5,8 = 145 Ач. При такой постоянной мощности батарея емкостью 5,8 Ач может быть разряжена за 2,4 минуты ((5,8 / 145) x 60 = 2,4). Батареи также могут иметь диапазон или «пиковую» скорость разряда, когда батарея может превышать свою постоянную выходную мощность в течение короткого периода времени без перегрева, например, во время внезапного подъема или коррекции. Более высокий рейтинг C отлично подходит для таких приложений, как гонки дронов, которые требуют резкого увеличения скорости, поскольку аккумулятор может очень быстро обеспечить необходимый заряд.

Как выбрать аккумулятор LiPo для вашего дрона

Лучший аккумулятор для вашего дрона — это тот, который лучше всего подходит для вашего применения. Если вас больше всего беспокоит время полета, вам следует уменьшить массу и максимально увеличить емкость батареи (уравнение 1), которая зависит от плотности энергии и массы (уравнение 2).

Где:

E = емкость

σ = плотность энергии

M = масса в граммах (г)

Если мощность и скорость являются вашими главными приоритетами, вам нужна батарея, способная обеспечить большое количество заряда. быстро и без перегрева, поэтому вы ищете высокое напряжение и рейтинг C.

Вот краткое изложение того, как каждая переменная батареи влияет на вашу производительность:

Емкость батареи

  • Большая емкость → большее время полета → большая масса
  • Увеличение емкости аккумулятора увеличит время полета, но с уменьшением отдачи по мере увеличения массы аккумулятора (рис. 6)
  • Тестирование нескольких аккумуляторов поможет определить максимальную полезную емкость

Дополнительная литература: Как увеличить время полета и грузоподъемность вашего дрона

Рисунок 6: Время полета дрона в зависимости от емкости аккумулятора

  • Аккумуляторы с более высоким напряжением, как правило, более эффективны, но также и тяжелее — сверьтесь со значениями эффективности, полученными в результате испытаний тяги, чтобы найти баланс
  • Класс разрядки/C

    • Выберите рейтинг в зависимости от области применения — высокая скорость и быстрая подача по сравнению с постоянной низкой мощностью
    • Если скорость разряда слишком низкая, вашему дрону будет не хватать энергии и он будет работать хуже
    • Если скорость разряда слишком высока, вы можете нести ненужный вес

    Потребляемый ток

    • Используйте упомянутые методы для определения тока, потребляемого вашими двигателями
    • Аккумулятор должен обеспечивать по крайней мере столько тока, сколько потребляет дрон, чтобы избежать перегрева

    Пример — выбор правильной батареи для максимального времени полета

    Чтобы продемонстрировать процесс выбора подходящей батареи, мы будем использовать пример создания дрона для сельского хозяйства — он должен иметь большое время полета, но нам не нужны быстрые всплески мощности. Мы будем использовать данные, которые мы собрали в нашей двигательной установке, для обоснования наших решений.

    Мы хотим выбрать аккумулятор максимально возможной емкости, чтобы общая масса нашего дрона не превышала 20 кг. Масса других наших компонентов составляет 12,5 кг, поэтому у нас есть 7,5 кг массы для нашей батареи.

    Нам нужно в общей сложности 196 Н тяги, чтобы удерживать дрон в режиме зависания, где он будет выполнять большую часть своих операций, что равно примерно 50 Н на комбинацию двигатель/винт: (20)*(9,81) / 4 = ~ 49 Н. Для нашего проекта мы хотим, чтобы дрон мог работать с тягой, вдвое превышающей его тягу при зависании, поэтому нам потребуется до 100 Н/двигатель.

    Производитель нашего двигателя сообщает нам, что максимальный непрерывный ток нашего двигателя составляет 100 А. Умножая на 4 двигателя, наша батарея должна быть в состоянии обеспечить не менее 400 А непрерывного тока при работе на максимальной мощности.

    Однако мы можем посмотреть на данные о тяге нашего двигателя, чтобы увидеть, что при удвоении тяги при парении (100 Н) каждый двигатель потребляет всего около 27 А (рис. 7). Умноженный на 4 двигателя, наш дрон будет потреблять не более 108 А на протяжении большей части своей миссии.

    Рисунок 7: Потребляемый ток в зависимости от тяги двигателя

    Что касается напряжения, производитель двигателя не предоставил никаких данных, но мы можем вернуться к результатам наших испытаний тяги, чтобы увидеть, что двигатель потреблял от 45 до 49V в нашем рабочем диапазоне (рис. 8).

    Рисунок 8: Напряжение в зависимости от тяги в диапазоне действия дрона

    Нам не нужна взрывная скорость для нашего дрона, поэтому мы будем искать аккумулятор 14S / 51,8 В с минимальным рейтингом разряда 25C, весом менее 7,5 кг.

    Вот три кандидата, которые соответствуют этому описанию:

    Для расчета расчетных значений времени полета в таблице мы использовали пересмотренную версию уравнения 2. Мы преобразовали Ач в Втч, умножив значение Ач на 47 В, и мы использовали фиксированное значение 10 грамм/Ватт для эффективности пропеллера:

    Основываясь на этих результатах, батарея C обеспечит нам самое продолжительное время полета (33 минуты) и не превысит наш лимит веса.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
