Схемы сигнализации: Схемы сигнализации на постоянном токе | Устройство и обслуживание вторичных цепей | Архивы — RC74 — интернет-магазин радиоуправляемых моделей

Содержание

Проводная и другие схема сигнализации

Проводная схема и другие виды сигнализации

Сигнализация

Охранная сигнализация для дома, квартиры и офиса бывает нескольких различных типов. Если вы хотите установить себе такую систему, то разобраться в её видах необходимо. Тогда вы будете лучше понимать, что вам требуется под ваши цели и в каких условиях защита дома будет максимально эффективной.

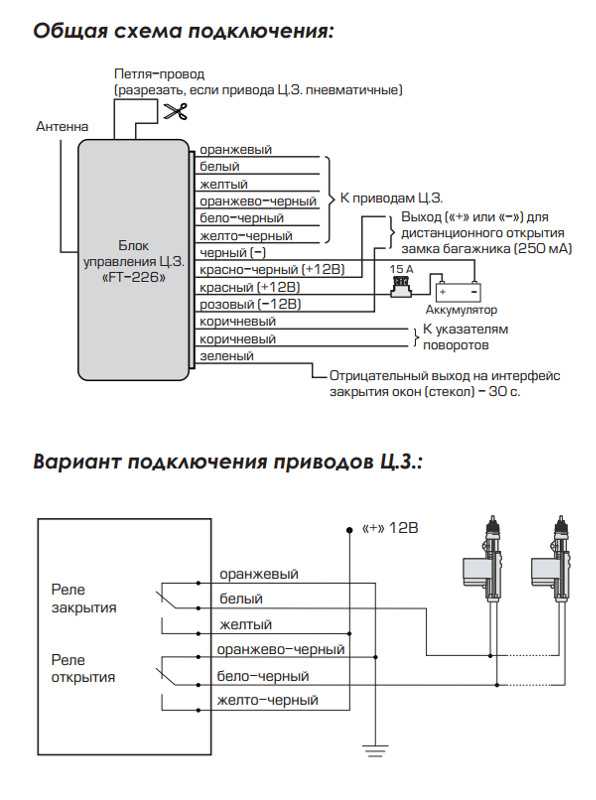

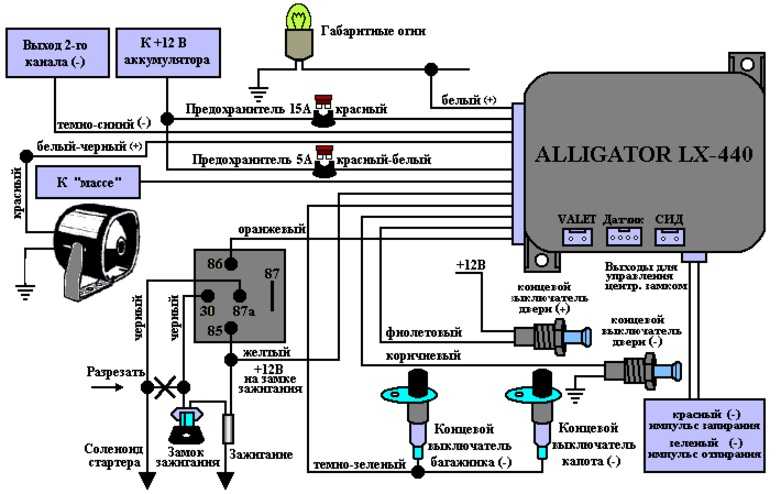

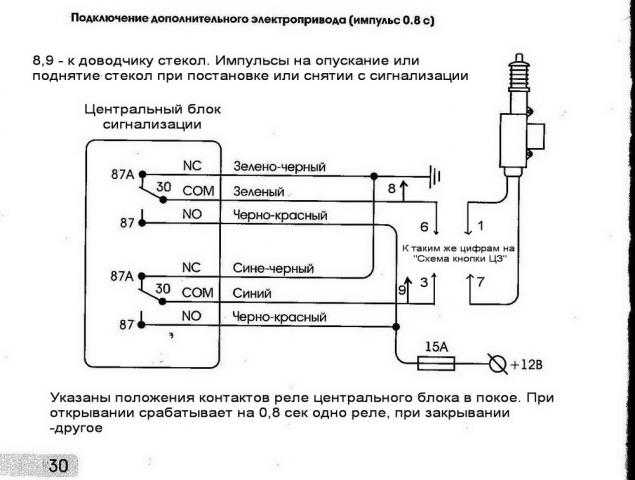

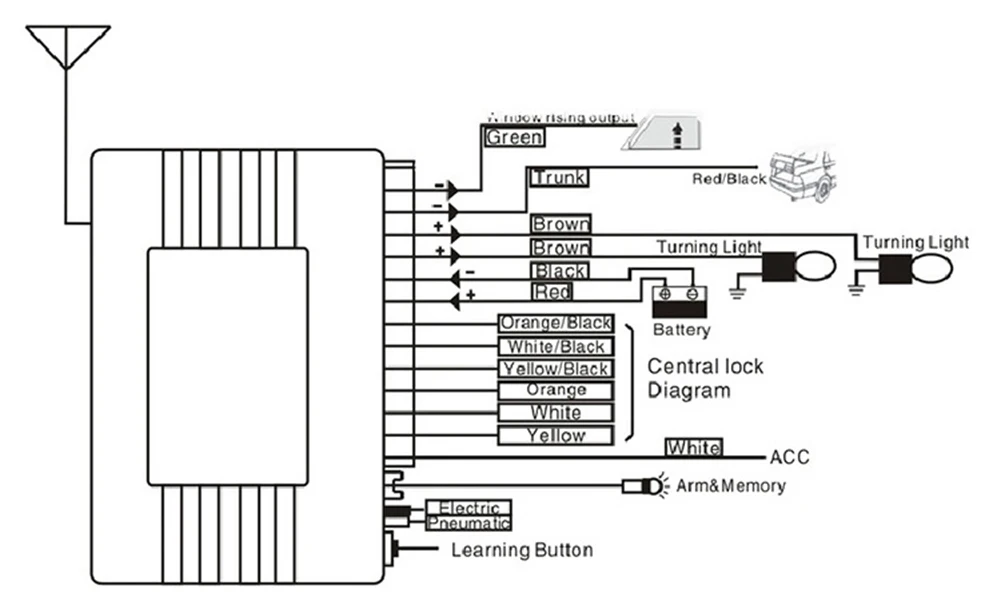

Схемы сигнализаций

Существует две основных классификации охранной сигнализации для дома: по способу связи, а также по способу оповещения. В первом случае, схемы отличаются друг от друга тем, каким образом передается сигнал между датчиками и контрольно-приемным устройством. Вторая типология различает схемы по тому, каким способом сигнализация оповещает владельцев помещения и охранную службу о нарушении порядка. По способу связи различают три варианта сигнализации:

Беспроводная сигнализация с использованием GSM. В этом случае, обмен данными между датчиками и контрольным устройством осуществляется при помощи радиосигнала. С точки зрения стоимости, это самый дорогой вариант, но зато и самый эффективный – нет проводов, которые злоумышленник может обрезать, чтобы обезвредить систему.
Проводная система. Как понятно для ее звания, для передачи сигнала используется проводная система. Преимуществом данного варианта является то, что простенькую сигнализацию для дома своими руками можно сделать именно таким образом. Но для этого требуются определенные навыки, в том числе умение работать с паяльником и датчики. Кроме того, самодельную сигнализацию не будет обслуживать охранная компания, а без этого от нее немного толку.

Автономная сигнализация. В этом случае, датчики сигнал не передают охранной компании. Обычно включает в себя звуковое (иногда и световое) оповещение о нарушении периметра.

Что касается системы оповещения, то здесь также возможны три основных варианта, как для дома, так и квартиры, и офиса.

Звонок или СМС. Поступить звонок или сообщение могут как на телефон владельца, так и охранного предприятия. Используется в случае с GSM-сигнализацией.
Связь при помощи проводной телефонной линии. В случае возникновения тревоги, по телефонной линии сигнал передается на пульт охраны и по адресу выезжает группа охраны.

Звуковое/световое оповещение. Может использоваться автономно, то есть без передачи сигнала владельцу или охране. Также возможен современный вариант, в котором звуковое оповещение совмещено с отправкой сигнала охранной службе.

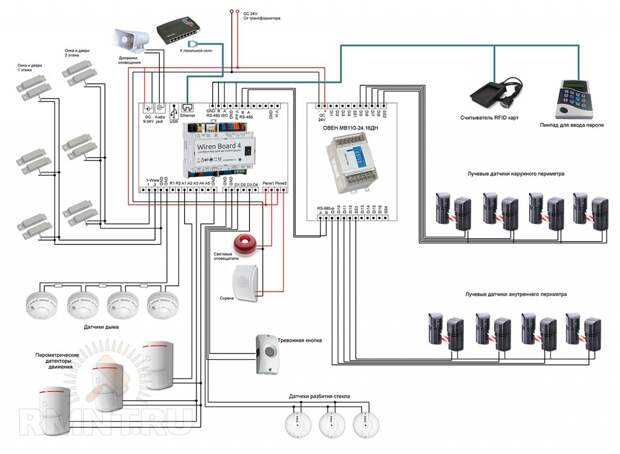

Особенности установки проводной сигнализации

На проводной сигнализации необходимо остановиться подробнее, так как она является наиболее распространенной как для охраны жилых, так и коммерческих помещений из-за своей низкой стоимости и достаточно высокой эффективности. Наиболее надежной проводная сигнализация будет в том случае, если прокладывать её еще во время постройки дома или полноценного ремонта квартиры, офиса.

Благодаря этому, ее достаточно легко можно замаскировать за различными интерьерными элементами. Незаметную проводку злоумышленник не сможет найти и перерезать. А значит, безопасность дома будет выше. Также обязательно учтите, что во избежание помех, необходимо прокладывать проводку сигнализации не ближе чем в 20 см от силовой. Если нарушить это правило, возможны нарушение работы всей системы, помехи, короткие замыкания и другие проблемы. В независимости от того, используете ли вы клавиатуру или ключи для управления системой охранной сигнализации, располагать контрольный пульт необходимо максимально близко к входу. Особенно в том случае, если вы подключены к пульту охранной компании. Тогда промедление в отключении сигнализации приведет к отправлению по вашему адресу группы быстрого реагирования. Расположение датчиков и сигнализаторов для проводной сигнализации аналогично тому, как данные устройства располагаются в беспроводной сети. Вам нужно учитывать такие особенности помещения, как его размер и геометрия, а также свойства детектора и его чувствительного элемента.

К каждому датчику прилагается инструкция, включая в себя схему подключения проводов к клеммам. Но если вы не разбираетесь в таких устройствах, лучше доверить подключение проводной сигнализации профессионалам.

Вывод: эффективна ли проводная сигнализация?

Несмотря на то, что проводная сигнализация является устаревшим по сравнению с беспроводным вариантом, она всё еще остается в достаточной мере актуальной. Причина тому – в разы более низкая стоимость, сочетающаяся с достаточной надежностью. Если соблюдать правила монтажа проводной охранной схемы, то даже своими руками можно создать эффективную сигнализационную систему. Поэтому вывод достаточно простой. Если уделить внимание мелким деталям на этапе проектирования проводной сигнализации, замаскировать проводку, а монтаж будет осуществлять профессионал, то эффективность такой схемы будет достаточно высокой при сохранении низкой стоимости. Поэтому она остается лучшим вариантом с точки зрения соотношения цены к качеству.

Принципы построения схем автоматической сигнализации и защиты

Виды сигналов. Согласно ГОСТ 11928—65 судовые двигатели мощностью от 150 до 3000 л. с. должны быть оборудованы системой предупредительной и аварийной сигнализации с отключаемой защитой (СПАСЗО). Стандарт предусматривает обязательную подачу предупредительного сигнала по повышению температуры воды (или по перегреву головок цилиндров) и температуры масла на выходе из двигателя, по понижению давления масла в системе смазки. Аварийный сигнал с одновременным включением защиты должен подаваться по температуре воды (или перегреву головок цилиндров), по давлению масла и по разносу двигателя.

Поскольку в стандарте оговорено, что число контролируемых параметров может быть увеличено, Правила Речного Регистра РСФСР включают в перечень еще предупредительные сигналы по давлению масла в редукторе, по температуре выносных упорных подшипников, уровню воды в расширительном баке и аварийный сигнал по температуре масла на выходе из двигателя. У двигателей мощностью свыше 300 л.с. рекомендуется иметь сигнализацию по их перегрузке.

В схемах СПАСЗО предусматриваются два вида сигналов: световой и звуковой. Световой сигнал в машинном отделении бывает индивидуальным по каждому параметру, в рулевой рубке — общим, звуковой — общим по всем параметрам как в рубке, так и в машинном отделении. Звуковой сигнал делается отключаемым, так как он нужен только для привлечения внимания вахты к световому.

Если по какому-либо параметру должны подаваться как предупредительный, так и аварийный сигналы, то устанавливают два датчика с разной уставкой. Датчики могут замыкать цепи каждый своей лампы, т. е. одна из ламп будет предупредительным, другая—аварийным сигналом. Встречаются и другие варианты. Так, в схеме СПАСЗО, разработанной ЦТКБ Минречфлота РСФСР, при сработке датчика аварийного сигнала включается транзисторный мультивибратор, выдающий кратковременные импульсы на ту же лампу, цепь которой замыкается датчиком предупредительной сигнализации. В связи с этим при подаче предупредительного сигнала индивидуальная и общая красные лампы горят с постоянным накалом, при

аварийном сигнале они горят прерывисто. Так же прерывисто звучит звонок в рубке при аварийном сигнале.

Как было сказано, защита предусматривается тоже отключаемой, кроме защиты по разносу двигателя, которая должна быть неотключаемой.

ГОСТ 11928—66 предписывает питание СПАСЗО постоянным током с напряжением 24В.

Предотвращение ложных сигналов. При остановках двигателя (а у реверсивного двигателя при маневрах они могут быть частыми) давление масла понизится и появятся предупредительный, а за ним и аварийный сигналы. Для предотвращения подачи таких сигналов, называемых ложными, в схемах автоматической сигнализации предусматривают отключающий контакт. Иногда он отключает всю схему, но чаще — лишь цепи сигналов по давлению масла.

Встречаются схемы спутевым выключателем (его называют также конечным выключателем, выключателем блокировки), механически связанным с системой регулирования. Он разрывает сигнальные пепи при выключении подачи топлива и замыкает при включении подачи. Поскольку, однако, давление масла в двигателе появляется не сразу после включения подачи топлива, в схемы СПАСЗО вводят реле времени, задерживающие подключение сигнальных цепей после пуска дизеля.

На рис. 249 показан принцип блокировки датчиков давления масла в системе СПАСЗО, разработанной ЦТКБ Минречфлота РСФСР. В ней предусмотрены три датчика: РД1, РД2 и РДЗ. Два из них служат для сигнализации о падении давления в масляной системе двигателя (предупредительный и аварийный сигналы) и один — о падении давления в редукторе или реверс-редукторе (предупредительный сигнал). Датчики подключены к плюсу питания через контакт реле Р, замыкающийся после воздействия механизма регулирования на выключатель блокировки ВБ и сработки электронного реле времени, в состав которого входят конденсатор С, усилитель постоянного тока на транзисторе 77 и эмиттерный повторитель на транзисторах 72, ТЗ.

При неработающем дизеле контакт ВБ замкнут. После подключения схемы к источнику питания произойдет зарядка конденсатора С через контакт

ВБ. При замкнутом контакте В Б на базе транзистора будет отрицательный потенциал, в связи с чем Т1 откроется. Как видно из схемы, при открытом база транзистора Т2 получит положительный потенциал, следовательно, Т2 окажется закрытым. Будет закрыт и транзистор ТЗ, так как его база может иметь отрицательный потенциал лишь при открытом Т2. Это значит, что катушка реле Р обесточена, его контакт Р открыт и датчики РД не подключены.

Рис. 1. Схема электронного реле времени в цепи предотвращения ложных сигналов

Рис. 2. Предотвращение ложных сигналов с использованием тока от навесного генератора

После пуска двигателя контакт ВБ откроется и отключит конденсатор С от минуса питанпя.

Произойдет разрядка конденсатора через две параллельные одна другой цепи:
— плюс конденсатора С—стабилитрон Ст 1 — транзистор 77 (переход эмиттер — база) — диод ДЗ — резисторы R4, R5, R6 — минус конденсатора С;
— плюс конденсатора С — резистор R3 — диод ДЗ — резисторы R4, R5, R6 — минус конденсатора С.

По окончании разрядки конденсатора транзистор 77 закроется, поскольку его база получит положительный потенциал через R3. Это значит, что база транзистора Т2 будет иметь отрицательный потенциал (через R2) и Т2 откроется. Следом за ним откроется и ТЗ, в связи с чем катушка реле Р окажется под током. Реле сработает, его контакт Р подключит датчики РД.

Выдержка времени (5—25 с) зависит от продолжительности разрядки конденсатора С, которую можно регулировать потенциометром R4. Стабилитрон Ст2 предотвращает влияние на выдержку времени колебаний напряжения питания, а термистор R3 — влияние температуры.

Диод Д2 и резистор R1 образуют цепь напряжения смещения, а диод Д1 предохраняет схему от ЭДС самоиндукции катушки реле Р.

Для блокировки ложных сигналов может быть использован ток от навесного генератора (если двигатель его имеет). Так, в схеме СПАСЗО двигателей ЧСП 18/22 сигнальная цепь реле давления масла РДМ присоединяется к цепи питания через контакт РИЗ исполнительного реле РИ, а цепь катушки этого реле замыкается контактом реле времени РВ.

Если перед пуском двигателя будет подано питание на схему, лампа JICK не загорится и не будет подан звуковой сигнал (на схеме не показан), так как контакт РИЗ открыт. После пуска двигателя появится напряжение на Еыводе из генератора, т. е. в цепи катушки реле РВ (контакт РИ1 замкнут). Когда напряжение тока от генератора достигнет нужного значения, реле РВ с выдержкой Бремени замкнет свой контакт в цепи катушки реле РИ. Исполнительное реле сработает, и замкнется контакт РИЗ, подключающий сигнальную цепь с контактом РДМ. Кроме того, замкнется РИ2, шунтирующий контакт РВ. Поэтому хотя РИ1 разомкнётся и РВ обесточится, катушка реле РИ останется под током от генератора через РИ2. Если же двигатель будет остановлен, то подача тока от генератора прекратится, реле РИ отпустит и разомкнувшийся контакт РИЗ отключит сигнальную цепь.

Встречается блокировка ложных сигналов посредством реле давления в о д ы (двигатели Г60, Г70). При отсутствии давления в системе охлаждения контакт его отключает сигнальную цепь. Когда после пуска двигателя навесной насос системы охлаждения создаст нужное давление, реле сработает и подключит цепь.

Способы проверки схем. Автоматическая сигнализация освобождает обслуживающий персонал от необходимости непрерывного контроля за показаниями измерительных приборов. Более того, наличие предупредительной сигнализации часто демобилизует персонал и он не уделяет должного внимания показаниям приборов. Отсюда следует, что система автоматической сигнализации должна быть всегда исправной и ее надо периодически проверять.

Существуют два основных способа проверки исправности схем. Одна из них заключается в том, что по каждому параметру предусматриваются два световых сигнала: нормального состояния (зеленый) и аварийный (красный). Сигналы включаются так, чтобы горел только один из них: или зеленый, или красный. Если окажется, что не горят оба сигнала, то какая-то цепь неисправна.

Установить пульт с двумя световыми сигналами по каждому параметру в машинном отделении несложно. В рулевой рубке постоянно горящие зеленые лампы будут мешать видимости в ночное время, а Правила Речного Регистра РСФСР требуют возможности проверки исправности приборов сигнализации именно из рубки. Поэтому получила преимущественное распространение проверка схем изменением полярности питания с включением в сигнальные цепи диодов.

Обеспечение повторной подачи звукового сигнала. Согласно Правилам Речного Регистра РСФСР отключение звукового сигнала должно быть таким, чтобы схема была автоматически подготовлена к приему нового, повторного сигнала. Это требование имеет тот смысл, что если звуковой сигнал сработает по одному параметру и будет отключен выключателем, разрывающим цепь звонка, а затем выйдет за допустимые пределы другой параметр, то звукового сигнала не будет. Следовательно, вторая неисправность может остаться незамеченной.

Для обеспечения повторной сработки звукового сигнала после его вы ключения в ряде схем используется принцип сработки реле звукового сиг нала (РЗС) от импульса тока замыкания сигнальной цепи Все сигнальные цепи подключаются к первичной обмотке трансформатора В момент сработки любого из датчиков в ней появляется импульс тока Трансформированный импульс преобразуется электронной схемой (напри мер, с триггером Шмидта) в устойчивый ток, поступающий в РЗС. Если кнопкой отключения сигнала (КОС) на короткое время разорвать цепь вторичной обмотки трансформатора, то РЗС отпустит и по освобождении КОС снова не сработает, так как импульс замыкания уже прошел. В случае же возникновения нового импульса, т. е. замыкания другого датчика, включение РЗС повторится. Тот же результат может быть достигнут применением тиристора, управляемого импульсом тока замыкания сигнальной цепи. На рис. 3 изображен с некоторыми упрощениями участок схемы СПАСЗО, разработанной ЦТКБ Минречфлота РСФСР; в которой используется этот принцип.

Предположим, что сработает датчик температуры. Его контакт РТ замкнет цепь сигнальной лампы JJC1 и цепь зарядки конденсатора С1 (через диод Д1, резистор R3 и управляющий электрод тиристора ДЗ). Ток зарядки откроет тиристор ДЗ, в связи с чем получит питание реле Р, замыкающее свой контакт Р в цепи звонка Зв.

Для отключения звукового сигнала достаточно кнопкой Кн кратковременно разомкнуть цепь катушки реле Р. Когда кнопка Кн будет снова отпущена, тиристор ДЗ окажется закрытым, так как конденсатор С1 уже зарядился и ток через управляющий электрод тиристора не протекает. Кратковременные броски тока, образующиеся вследствие колебаний напряжения питания, будут пропускаться конденсатором СЗ, разряжающимся через R4, чем предотвращаются ложные открытия тиристора.

Рис. 3. Обеспечение повторной подачи звукового сигнала с применением управляемого тиристора

Рис. 4. Обеспечение повторной подачи звукового сигнала в схеме СПАСЗО двигателей ЧСП 18/22

После отключения кнопкой Кн звонка схема снова готова к приему звукового сигнала. В самом деле, если при замкнутом контакте РТ понизится давление масла и замкнется контакт РД, то загорится лампа J1C2 и начнет протекать ток зарядки конденсатора С2 через диод Д2, резистор R3 и управляющий электрод тиристора ДЗ. Включение звонка Зв повторится. Цепей, вырабатывающих импульс для открытия тиристора, может быть любое количество.

Автоматическая подготовка схемы к приему нового звукового сигнала может обеспечиваться включением в схему СПАСЗО специальных реле блокировки (РБ), как это показано на рис. 252. Пусть, например, повысилась температура масла. Реле РТМ замкнет цепи сигнальной лампы J1CK1 (плюс питания — ЛCK1 — РТМ — минус питания) и реле РЗС (плюс питания — РЗС — 1РБ2 — РТМ — минус питания). Реле РЗС замкнет цепь звукового сигнала Зв. Если после этого нажать кнопку КОС, то встанет под напряжение катушка 1РБ (плюс питания — КОС—IP Б—РТМ — минус питания),контакт 1РБ2 разомкнётся, разрывая цепь катушки РЗС. Следовательно, контакт РЗС откроется и выключит Зв. Так как контакт 1РБ1 замкнулся и подключил катушку 1РБ к плюсу питания помимо КОС, то кнопка КОС может быть отпущена.

Предположим, что после отключения звукового сигнала сработал датчик РДМ. Цепь РЗС замкнется снова (плюс питания — катушка РЗС—2РБ2— РДМ — минус питания) и звуковой сигнал включится повторно. Такая возможность обеспечена тем, что РЗС отключается контактами индивидуальных реле блокировки каждый раз лишь от цепи одного из датчиков.

Схемы сигнализации | Вторичные схемы ЭС и ПС

Подробности: Категория: Подстанции

схемы
КРУ
вторичное оборудование

Содержание материала

Вторичные схемы ЭС и ПС
Условные обозначения
Условные изображения
Структура схем
Подача,снятие импульсов
Ложные (обходные) цепи
Перемежающиеся импульсы
Порядок составления
Схемы включения прибора
Измерение реактивной
Схема цепей U приборов
Схемы синхронизации
Дистанционн. управление
Управление выключ. с ЭМ
Ключи управления
Релейные схемы дистанц.
В схемах упр. выключат.
Дист. управл. разъедин.
Дист. управ. контактор.
Сигнализация
Сигнализация аварийная
Сигнализация предупреж.
Центральное осведомлен.
Сигнализация мигающая
Сигнализация РЗиА
Защита вторичных от кз
Предохранители в цепях
Вторичные на переменном
Схема управления ОД, КЗ
Схемы управления В с ЭМ
Схемы управления конт.
Схемы сигнализации
Монтажные схемы
Маркировка во вторичных
Маркировка кон. кабелей
Методика составления

Страница 32 из 36

Рис. 7-10. Аварийно-предупреждающая сигнализация на оперативном переменном токе.

Сигнализация на переменном оперативном токе должна исключать получение ложных сигналов в случае возможного кратковременного понижения или даже полного исчезновения напряжения в схеме сигнализации. Схема сигнализации должна правильно реагировать на сигналы. появившиеся во время понижения или исчезновения напряжения.
Схема аварийно-предупреждающей сигнализации. На рис. 7-10 показана схема центральной сигнализации, разработанная Теплоэлектропроектом. Схема выполнена с центральным снятием сигнала с повторностью действия и включает в себя мгновенную аварийную сигнализацию и предупреждающую сигнализацию с выдержкой времени при одном общем звуковом сигнале. Повторность действия центральной сигнализации при последовательном поступлении сигнала осуществляется за счет применения в каждой индивидуальной цепи аварийных и предупреждающих сигналов сигнального реле типа РУ-21 с размыкающим остающимся контактом.

Аварийная сигнализация.

При появлении аварийного сигнала, например при замыкании цепи несоответствия блок-контактами 1В и 1БКА, отключившегося от защиты выключателя 1 В, срабатывает реле 1ΡΠ. Сигнальные реле (индивидуальное 1РУ и общее РУ1) при этом не срабатывают, так как ток в цепи недостаточен для этого. Реле 1ΡП переориентирует центральное реле РП типа РП-351, которое включает сирену Гуд. Одновременно реле РП своим контактом включает параллельно обмотке реле 1РП сопротивление 1С, что приводит к увеличению тока в цепи сигнальных реле 1РУ и РУ1 и обеспечивает их срабатывание. Реле 1РУ размыкает свою цепь, снимая сигнал со схемы и позволяя ей сработать при появлении нового аварийного сигнала. Таким образом, обеспечивается повторность действия сигнализации. Поскольку в схеме имеется один общий звуковой сигнал — сирена Гуд, действие аварийной сигнализации фиксируется сигнальным реле РУ1 и лампой 1ЛС.
Для центрального снятия звукового сигнала следует переориентировать реле ΡΠ кнопкой 1К. Индивидуальный сигнал остается при этом зафиксированным выпавшим флажком сигнального реле 1РУ и сигнальной лампой, включенной контактом этого реле.

Предупреждающая сигнализация.

Схема предупреждающей сигнализации отличается от схемы аварийной сигнализации только добавлением реле РВ. Выдержка времени этого реле позволяет исключить действие сигнализации при появлении кратковременных сигналов. Сопротивление 2С подключается параллельно обмотке реле 2РП через контакт реле РВ, чтобы предотвратить фиксацию кратковременного сигнала, поступавшего после переориентации реле РП.
Срабатывание схемы предупреждающей сигнализации в отличие от аварийной фиксируется сигнальным реле РУ2 и лампой 2ЛС.

Переключатель ПС позволяет в случае необходимости отключить звуковую и световую сигнализацию на подстанции, например при отсутствии на ней дежурного персонала. Лампа 3ЛС контролирует наличие напряжения на шинах 1ШС и 2ШC. Кнопками 2К и 3К проверяется исправность аварийной и предупреждающей сигнализации.
Реле PC передает сигнал о действии аварийной и предупреждающей сигнализации на объекте дежурному на дому или на центральный пост управления группой подстанций. Это же реле подает сигнал и при исчезновении напряжения на шинках сигнализации. Нормально реле PC подтянуто; при появлении какого-либо сигнала оно отпадает и своим контактом замыкает цепь звонка Зв, имеющую независимый источник питания.

Переключателем 1Π звуковой сигнал снимается и переводится на световой — лампу Л.

Приведенные выше схемы являются схемами центральной сигнализации, т. е. служат для всей электроустановки. К этому виду относятся и схемы сигнализации, выполненные на выпрямленном постоянном токе, источником питания которых являются, например, выпрямительные блоки питания, включаемые на трансформаторы тока, напряжения и собственных нужд и со стороны постоянного тока работающие параллельно. Принципиально такие схемы ничем не отличаются от схем сигнализации на постоянном токе.

На некоторых электроустановках, имеющих, например, выключатели с пружинно-грузовыми приводами, несложные релейные защиты и простую автоматику, могут применяться более простые схемы сигнализации. В таких случаях эти схемы обычно получают питание от трансформаторов напряжения и служат для какого-либо участка, например для всех присоединений одной секции сборных шин. Эти схемы для упрощения выполняются без резервного питания, поэтому очень важно осуществлять контроль исчезновения напряжения на шинках сигнализации каждого такого участка.

Это можно обеспечить при наличии дежурных на электроустановке установкой специального звонка с механическим заводом и пуском при исчезновении напряжения или установкой на каждом участке реле напряжения, которое при наличии напряжения находится в подтянутом состоянии. При исчезновении напряжения на участке это реле обесточивается и своим размыкающим контактом подает предупреждающий сигнал за счет питания от исправных цепей другого участка.

Назад
Вперёд

Назад
Вперёд

Вы здесь:
Главная
Архив
Подстанции
Вторичные схемы ЭС и ПС

Еще по теме:

Устройство ЭС, ПС и ЛЭП
Современные схемы РУ
Схемы главных цепей шкафов КРУ серий K-XXVII
Схемы первичных соединений камер K-XXVI
Унификация элементов сети

Усовершенствование схемы сигнализации состояния оборудования

Авторы
Руководители
Файлы работы
Наградные документы

Нефедов Н. С. 1Бирюков В.Д. 1

1Бюджетное профессиональное образовательное учреждение Вологодской области «Череповецкий химико-технологический колледж»

Афанасьева Н.В. 1

Автор работы награжден дипломом победителя III степени

Диплом школьникаСвидетельство руководителя

Текст работы размещён без изображений и формул.
Полная версия работы доступна во вкладке «Файлы работы» в формате PDF

Введение

Во всех отраслях народного хозяйства, на всех этапах производства, передачи, распределения и потребления электрической энергии важную роль играют электрические аппараты.

Электрические аппараты (контакторы, пускатели, реле, электромагниты) входят в состав автоматических, полуавтоматических и ручных систем управления электроэнергетическими установками, электроприводами, устройствами электрического освещения, и т. д. Их применяют для управления пуском, регулирования частоты вращения и осуществления электрического торможения электродвигателей. С помощью электрических аппаратов осуществляют функции контроля и защиты установок, потребляющих электроэнергию.

Таким образом, использование электромеханических устройств позволяет управлять по заданной программе работой электрических и неэлектрических объектов, а также защищать эти объекты от нежелательных режимов — перегрузок, перенапряжений, недопустимо больших токов и т. д.

В данной работе мы рассмотрим одну из стадий технологического процесса производства минеральных удобрений (ПМУ) АО «Апатит», проанализируем некоторые схемы управления и регулирования работой оборудования.

Цель работы: проанализировать существующие электрические схемы управления оборудованием, выявить слабые места и предложить пути решения.

Для достижения поставленной цели решались следующие задачи:

1. Изучить регламент производства минеральных удобрений

2. Проанализировать существующие схемы управления оборудованием

3. Выявить слабые места в схеме управления

4. Предложить пути решения, выявленных недостатков

1 Усовершенствование схемы сигнализации состояния оборудования

1.1 Краткое описание отделения расфасовки и отгрузки минеральных удобрений ПМУ

Процесс производства расфасовки и отгрузки минеральных удобрений (РОМУ) производства минеральных удобрений представлен в виде блок-схемы на рисунке 1 и состоит из следующих стадий:

— прием минеральных удобрений на склад и транспортировка со склада к пунктам загрузки;

— загрузка удобрений в железнодорожный транспорт навалом;

— загрузка минеральных удобрений в водный транспорт;

— расфасовка минеральных удобрений в контейнеры и загрузка их в полувагоны и автомобильный транспорт;

— получение и отгрузка тукосмесей;

— провешивание готовой продукции и железнодорожного подвижного состава на железнодорожных весах;

— работа электротолкателей;

— аспирации от конвейеров тракта подачи продукции;

— аспирация от оборудования,

— кондиционирование минеральных удобрений.

1.2 Границы рабочего места аппаратчика

Границы рабочего места аппаратчика:

— конвейеры и территория вокруг них;

— бункера течки;

— ж/д пути;

— электротолкатели;

— дренажные насосы;

— телескопические течки с шиберами и приводами;

— пульты управления течками;

Рис. 1 Блок-схема отделения расфасовки и отгрузки минеральных удобрений

— помещение аппаратчика;

— мониторы слежения за правильностью постановки подвижного состава;

— установки воздухонагревательные электрические (УВЭ), предназначенные для подачи теплого воздуха в приямки весовых платформ.

1. 3 Анализ блок-схемы отделения расфасовки и отгрузки минеральных удобрений

Из блок-схемы отделения расфасовки и отгрузки минеральных удобрений ПМУ видно, что ответственными позициями являются два ленточных конвейера поз. ПТ-1 и поз. ПТ-1А. Через эти два конвейера удобрения попадают на загрузку, в железнодорожный и в автотранспорт, а также на фасовочные машины и Промпорт в трюм судна.

Отсюда можно сделать вывод, что неплановая остановка этого оборудования может привести:

К серьезному сбою отгрузки минеральных удобрений потребителю.

К завалам из готовой продукции на участке между подкрановыми конвейерами поз. 613, 614; элеваторами поз. 617, 618 и конвейерами ПТ-1, 1А (в результате отказа блокировки).

1.4 Принцип работы существующей схемы управления цепью ленточных конвейеров

Принцип работы существующей схемы управления цепью ленточных транспортеров представленной на рисунке 2.

Принципиальная электрическая схема показывает, что пуск и остановка электродвигателей каждого транспортера производятся соответствующими кнопками управления Пуск и Стоп. Необходимые электрические блокировки осуществляются блок-контактами контакторов КМ1, КМ2, КМ3. Так, в электрической цепи втягивающей катушки контактора 3К третьего транспортера действует нормально открытый блок-контакт контактора 2К второго транспортера, а в электрической цепи втягивающей катушки

Рис.2 Принципиальная электрическая схема управления цепью ленточных транспортеров

контактора 2К второго транспортера действует нормально открытый блок-контакт контактора 1К первого транспортера.

Такая простая по выполнению блокировка обеспечивает четкую взаимосвязь трех рабочих механизмов и обусловливает следующий порядок их работы: второй транспортер может быть включен в работу только после того, как будет пущен в ход первый транспортер, а третий транспортер включится только при работающем втором транспортере. Аварийное отключение первого транспортера вызовет отключение контактора 2К, так как электрическая цепь его катушки окажется разомкнутой контактом 1К; затем аналогичным путем будет отключен и контактор 3К. Таким образом, все транспортеры остановятся, и возможность завала аварийного первого транспортера будет исключена.

Наблюдение за работой механизмов облегчается введением в принципиальную электрическую схему световой сигнализации: красные сигнальные лампы КСЛ, включенные параллельно втягивающим катушкам контакторов, показывают, что данный транспортер находится в действии. Зеленые сигнальные лампы ЗСЛ, загораясь, сигнализируют, что механизм остановился.

Защита электродвигателя транспортеров осуществлена тепловыми реле.

Можно сделать вывод, что в схеме управления 3 конвейерами, есть одно слабое место – это схема сигнализации состояния конвейеров (конвейер стоит), что является существенным недостатком.

Поскольку позиции, как было сказано ранее ПТ-1 и ПТ-1А очень ответственны, то в случае неплановой остановки необходимо, как можно быстрее включить это оборудование в работу (устранив неисправность). Но для этого, как минимум требуется, как можно раньше оборудованию обратить на себя внимание со стороны технологического персонала, а в случае отказа блокировки, тем более.

Существующая световая сигнализация схемы управления конвейерами с нашей точки зрения не обладает такой возможность.

1.5 Принцип работы предлагаемой схемы сигнализации состояния оборудования

На рисунке 3 представлена схема сигнализации на примере одного параметра — остановки конвейера поз. ПТ-1 (схемасигнализации состояния поз. ПТ-1А работает аналогично).

Рассмотрим работу схемы. При отключении напряжения с катушки магнитного пускателя (КМ1) замыкается нормально-замкнутый блок-контакт 1К. При этом срабатывает реле 1Р. Через контакт 1Р1 этого реле напряжение подается на катушку центрального реле РЦ и на реле источника мигающего света МС. Через контакт РЦ1 центральное реле РЦ самоблокируется (встает на самоподхват). Одновременно замыкается контакт РЦ2 реле РЦ, через который запитывается реле 2Р.

Пульсирующий ток через нормально разомкнутые контакты МС, 1Р3, 2Р2, поступает на зеленую сигнальную лампу ЗЛС-1. Лампа горит мигающим светом. Одновременно через нормально разомкнутый контакт РЦ3 включается звонок ЗВ.

Для снятия светового (пульсирующего) и звукового сигналов предусмотрена кнопка квитации КК. При нажатии её срабатывает реле квитации РК, через нормально замкнутый контакт которого обесточивается центральное реле РЦ, реле 1Р и реле источника мигающего света МС. Лампа горит непрерывным светом через нормально замкнутый контакт 1Р3 и нормально разомкнутый контакт 2Р2. Устойчивое состояние световой сигнализации (т.е. когда лампа горит ровным светом) сохраняется до тех пор, пока замкнут контакт 1К магнитного пускателя КМ1. Как только транспортер включится, контакт 1К разомкнется, катушка реле 2Р обесточится, в результате чего нормально разомкнутый контакт 2Р2 этого реле разомкнется, в результате чего цепь на лампу сигнализации разорвется и лампа ЗЛС-1 погаснет, а схема сигнализации снова перейдет в состояние готовности для контроля остановки транспортеров поз. ПТ-1.

Рис 3. Принципиальная электрическая схема сигнализации состояния оборудования

Для проверки исправности ламп сигнализации существует кнопка опробования КО. При нажатии на кнопку опробования КО собирается электрическая цепь через нормально замкнутый контакт 2Р2 реле 2Р на лампы сигнализации ЗЛС-1 и ЗЛС-1А, а если в схеме используется больше позиций, то загораются одновременно все лампы всех параметров и горят непрерывным светом.

Достоинством предлагаемой схемы сигнализации является:

При остановке транспортера лампа сигнализации не просто горит, она мигает, то есть имеется наличие 3-го устойчивого состояния, что дает возможность ответственной позиции обратить на себя внимание со стороны технологического персонала и принять соответствующие меры.

Параллельно лампе сигнализации срабатывает звуковой сигнал, что также говорит о том, что произошла остановка ответственного оборудования.

И звуковая и световая сигнализация будут включены до тех пор, пока технологический персонал не нажмет на кнопку квитации.

Всё это дает возможность оперативно принять меры, в случае неплановой остановки оборудования, для устранения неисправности.

Данная схема может быть использована аналогичным образом при контроле работы не только конвейеров, но и другого электрооборудования (насосного парка, вентиляторов).

Работа схемы мигающего света заключается в следующем.

Принципиальная электрическая схема мигающего света из схемы сигнализации состояния электрооборудования представлена на рисунке 4.

Переменное напряжение через нормально замкнутый контакт реле РК и нормально разомкнутый контакт РЦ1 поступает на выпрямитель представляющий собой диодный мост. Выпрямленное напряжение через добавочное сопротивление R_д и нормально замкнутый контакт МС1 реле МС подаётся на катушку этого реле. Реле МС остается в выключенном состоянии, так как на добавочном сопротивлении R_д происходит падение напряжения, но в это же самое время происходит зарядка конденсатора С.

Рис.4 Принципиальная электрическая схема мигающего света из схемы сигнализации состояния электрооборудования

Как только конденсатор зарядится, он тут же отдаст свой заряд катушке реле МС, она сработает, нормально замкнутый контакт МС1 разомкнет цепь питания конденсатора С, а через нормально разомкнутый контакт МС, который включен в цепь лампы сигнализации пройдёт пульсирующий ток. Так как цепь конденсатора была разорвана, то катушка после включения исчерпав заряд конденсатора сразу обесточится, тем самым вновь переведя схему мигающего света в исходное состояние. Конденсатор будет заряжаться, и разряжаться, а реле срабатывать и выключаться до тех пор, пока как было сказано ранее, технологический персонал не нажмет на кнопку квитации.

Технические характеристики конденсатора (ёмкость 40 мкФ) и резистора (сопротивление 1,6 кОм) были подобраны опытным путем таким образом, чтобы в результате получить пульсирующий ток в цепи лампы сигнализации, а лампа сигнализации наглядно, через короткие промежутки времени (доли секунд) четко меняла бы свое состояние (горит – гаснет) создавая 3-е устойчивое состояние.

Заключение

Рассмотрев одну из стадий технологического процесса ПМУ и проанализировав существующие схемы управления работой оборудования были выявлены слабые места в схеме управления оборудованием (ленточными конвейерами).

Предложены пути решения данной проблемы с помощью разработанной схемы сигнализации состояния оборудования.

Достоинством предлагаемой схемы сигнализации является:

1. При остановке транспортера лампа сигнализации не просто горит, она мигает, то есть имеется наличие 3-го устойчивого состояния, что дает возможность ответственной позиции обратить на себя внимание со стороны технологического персонала и принять соответствующие меры.

2. Параллельно лампе сигнализации срабатывает звуковой сигнал, что также говорит о том, что произошла остановка ответственного оборудования.

3. И звуковая и световая сигнализация будут включены до тех пор, пока технологический персонал не нажмет на кнопку квитации.

4. Всё это дает возможность оперативно принять меры, в случае неплановой остановки оборудования, для устранения неисправности.

Список использованных источников и литературы

1. Жуховицкий Б.Я. Примеры и задачи по электротехнике: – М. : Энергия, 1979

2. Котикона В.И. Электроника в вопросах и ответах: – М.: Радио и связь, 1984

3. Сибикин Ю.Д., Сибикин М.Ю. Монтаж, эксплуатация и ремонт электрооборудования промышленных предприятий и установок. Учеб. пособие. – М.: Высшая школа, 2010

4. Постоянный технологический регламент производства минеральных удобрений № 210-04-2010

Просмотров работы: 17

Раздел 5. Релейные схемы технологической сигнализации

Заглавная страница
Избранные статьи
Случайная статья
Познавательные статьи
Новые добавления
Обратная связь

КАТЕГОРИИ:

Археология
Биология
Генетика
География
Информатика
История
Логика
Маркетинг
Математика
Менеджмент
Механика
Педагогика
Религия
Социология
Технологии
Физика
Философия
Финансы
Химия
Экология

ТОП 10 на сайте

Приготовление дезинфицирующих растворов различной концентрации

Техника нижней прямой подачи мяча.

Франко-прусская война (причины и последствия)

Организация работы процедурного кабинета

Смысловое и механическое запоминание, их место и роль в усвоении знаний

Коммуникативные барьеры и пути их преодоления

Обработка изделий медицинского назначения многократного применения

Образцы текста публицистического стиля

Четыре типа изменения баланса

Задачи с ответами для Всероссийской олимпиады по праву

Мы поможем в написании ваших работ!

ЗНАЕТЕ ЛИ ВЫ?

Влияние общества на человека

Приготовление дезинфицирующих растворов различной концентрации

Практические работы по географии для 6 класса

Организация работы процедурного кабинета

Изменения в неживой природе осенью

Уборка процедурного кабинета

Сольфеджио. Все правила по сольфеджио

Балочные системы. Определение реакций опор и моментов защемления

⇐ ПредыдущаяСтр 4 из 6Следующая ⇒

5-1. При пуске технологического агрегата работает световая сигнализация, отражающая этапы пуска. Нарисуйте фрагмент этой схемы, включающей четыре сигнальные лампочки, срабатывающие в следующей последовательности. В момент включения питания загорается лампочка EL4, затем одновременно загораются сигнальные лампочки EL2 и EL3, а затем EL1. После этого гаснет лампочка EL3, а затем одновременно погасают EL2 и EL4.

5-2. Для изменения временных характеристик реле используются два одинаковых резистора, сопротивление которых равно сопротивлению обмотки реле. Один из них включен последовательно с обмоткой, а другой – параллельно ей. Как изменится время срабатывания?

5-3. Изобразите фрагмент схемы сигнализации, в которой при подаче на-пряжения питания загорается сигнальная лампа EL1, потом одновременно лампочки EL3, EL5, затем последовательно друг за другом загораются лампочки EL4 и EL2, после чего EL3 и EL5 одновременно гаснут.

5-4. Для изменения временных характеристик реле используется резистор, включенный последовательно с обмоткой. Как изменятся оба параметра – одинаково или нет? Если нет, то какой из них изменится сильнее?

5-5. Нарисуйте фрагмент схемы технологической сигнализации, обеспечивающей выполнение следующих условий: при подаче напряжения питания одновременно загораются лампочки EL1, EL2, EL3; затем последовательно загораются лампочки EL5 и EL4, после чего лампочки EL2 и EL3 одновременно гаснут.

5-6. Нарисуйте, как изменится временная диаграмма работы реле, если параллельно обмотке реле включить резистор, сопротивление которого равно активному сопротивлению обмотки.

5-7. Изобразите фрагмент схемы сигнализации, в которой при подаче напряжения питания загорается общая сигнальная лампа EL, потом одновременно лампочки EL2 и EL4, затем последовательно друг за другом загораются лампочки EL1, EL3, после чего EL2, EL4 одновременно гаснут.

5-8. Как изменится время срабатывания и отпускания реле, если последовательно с его обмоткой включить резистор, сопротивление которого в два раза больше активного сопротивления обмотки?

5-9. Нарисуйте фрагмент схемы технологической сигнализации, состоящей из четырех лампочек EL1, EL2, EL3, EL4. Лампочки должны загораться в следующей последовательности: EL2 → одновременно EL4 и EL1 → EL3. После этого лампочки EL3, EL1, EL2 одновременно гаснут.

5-10. На рисунке показана временная диаграмма работы фрагмента схемы технологической сигнализации. Составьте схему, соответствующую этой временной диаграмме.

5-11. Нарисуйте фрагмент схемы сигнализации, в которой при подаче напряжения загорается общая сигнальная лампочка EL, затем EL2, после чего лампочки EL1 и EL3 загораются одновременно, а потом все, кроме EL, одновременно гаснут.

5-12. Нарисуйте временную диаграмму работу реле и укажите на ней точку (точки), в которой сила электромагнитного притяжения равна усилию возвратной пружины. Покажите на диаграмме, как она изменится, если параллельно обмотке реле включить резистор, сопротивление которого равно активному сопротивлению обмотки.

5-13. При пуске технологического агрегата работает световая сигнализация, отражающая этапы пуска. Нарисуйте схему, при которой 4 сигнальные лампочки при срабатывании соответствующих реле загораются в следующей последовательности: EL1 и EL3 одновременно; EL2; EL4. После загорания EL4 все лампочки, кроме нее одновременно гаснут.

5-14. Изменятся ли временные характеристики реле, если число витков обмотки увеличится вдвое? Если да, то как?

5-15. Нарисуйте фрагмент схемы технологической сигнализации для следующих условий. При подаче напряжения питания загорается лампочка EL4, затем EL3, далее сигнальные лампочки EL1, EL2 загораются одновременно, после чего последовательно погасают лампочки EL3 и EL2.

5-16. На рисунке приведен фрагмент схемы технологической сигнализации. Определите, в какой последовательности сигнальные лампочки загораются и погасают при подаче напряжения питания.

5-17. Зависят ли временные характеристики реле от числа витков обмотки?

5-18. Спроектируйте фрагмент схемы сигнализации, включающий четыре сигнальные лампочки EL1 — EL4, которые срабатывают в следующей последовательности: вначале загорается EL4, потом одновременно загораются лампочки EL1 и EL2, затем загорается лампочка EL3, после чего все лампочки одновременно погасают.

5-19. Отметьте на временной диаграмме реле точку (точки), в которой электромагнитное притягивающее усилие равно усилию возвратной пружины. Нарисуйте, как изменится временная диаграмма, если последовательно с обмоткой включить активный резистор такого же номинала.

5-20. На рисунке приведен фрагмент схемы технологической сигнализации. Определите, в какой последовательности сигнальные лампочки загораются и погасают при подаче напряжения питания.

5-21. При пуске технологического агрегата работает световая сигнализация, отражающая этапы пуска. Нарисуйте схему, при которой 4 сигнальные лампочки при срабатывании соответствующих реле загораются в следующей последовательности: EL1 и EL4 одновременно, затем EL3. Далее одновременно происходит загорание EL2 и погасание EL1. После этого лампочка EL2 гаснет.

5-22. На рисунке показан фрагмент схемы технологической сигнализации. Определите последовательность загорания лампочек в схеме и их окончательное состояние после всех переключений.

5-23. На рисунке показан фрагмент схемы технологической сигнализации. Определите последовательность загорания лампочек в схеме и их окончательное состояние после всех переключений.

5-24. Определите, как изменятся время срабатывания и время отпускания обмотки при параллельном подключении к ней резистора, сопротивление которого в 4 раза меньше, чем сопротивление обмотки.

5-25. Предложите схему изменения временных характеристик реле, позволяющую уменьшить их в 3 раза.

⇐ Предыдущая123456Следующая ⇒

Читайте также:

Техника прыжка в длину с разбега

Тактические действия в защите

История Олимпийских игр

История развития права интеллектуальной собственности

Последнее изменение этой страницы: 2017-02-09; просмотров: 549; Нарушение авторского права страницы; Мы поможем в написании вашей работы!

infopedia. su Все материалы представленные на сайте исключительно с целью ознакомления читателями и не преследуют коммерческих целей или нарушение авторских прав. Обратная связь — 161.97.168.212 (0.007 с.)

Наладка схем и устройств технологической сигнализации, защиты и блокировки

Схемы технологического контроля состоят из разомкнутых каналов, по которым информация о ходе технологического процесса поступает в пункт управления объектом.

Системы технологического контроля имеют большое число параметров (или состояний производственных механизмов), о которых для нормального ведения технологического процесса оператору достаточна только двухпозиционная информация (параметр в норме — параметр вышел из нормы, механизм включен — механизм отключен и т. п.).

Контроль этих параметров осуществлен с помощью схем сигнализации. Чаще всего в этих схемах наиболее широко применяют электрические релейно-контактные элементы со световой и звуковой сигнализацией об отклонении параметров.

Световая сигнализация осуществляется с помощью различной сигнальной арматуры. При этом световой сигнал может быть воспроизведен ровным или мигающим светом, свечением ламп неполным каналом. Звуковая сигнализация выполняется, как правило, с помощью звонков, гудков и сирен. В некоторых случаях сигнализация о срабатывании защиты или автоматики может быть выполнена с помощью специальных сигнальных указательных реле-блинкеров.

Системы сигнализации разрабатывают конкретно для данного объекта, поэтому всегда имеются их принципиальные схемы.

Принципиальные схемы сигнализации по назначению могут быть разделены на следующие группы:

1) схемы сигнализации положения (состояния) — для информации о состоянии технологического оборудования («Открыто» — «Закрыто», «Включено» — «Отключено» и т. д.),

2) схемы технологической сигнализации, дающие информацию о состоянии таких технологических параметров, как температура, давление, расход, уровень, концентрация и т. д.,

3) схемы командной сигнализации, позволяющие передавать различные указания (приказы) из одного пункта управления в другой с помощью световых или звуковых сигналов.

По принципу действия различают:

1) схемы сигнализации с индивидуальным съемом звукового сигнала, отличающиеся достаточной простотой и наличием для каждого сигнала индивидуального ключа, кнопки или другого коммутационного аппарата, позволяющего отключать звуковой сигнал.

Подобные схемы находят применение для сигнализации положения или состояния отдельных агрегатов и мало применимы для массовой технологической сигнализации, так как в них одновременно со звуковым сигналом обычно отключается и световой сигнал,

2) схемы с центральным (общим) съемом звукового сигнала без повторности действия, оснащенные единым устройством, с помощью которого можно отключать звуковой сигнал, сохраняя индивидуальный световой сигнал. Недостатком схем без повторного действия звукового сигнала является невозможность получения нового звукового сигнала до размыкания контактов электрических устройств, вызвавших появление первого сигнала,

3) схемы с центральным съемом звукового сигнала с повторностью действия, выгодно отличающиеся от предыдущих схем способностью повторно подавать звуковой сигнал при срабатывании любого датчика сигнализации независимо от состояния всех остальных датчиков.

По роду тока различают схемы на постоянном и переменном токе.

В практике разработки систем автоматизации технологических процессов находят применение различные схемы сигнализации, отличающиеся как по структуре, так и способам построения отдельных их узлов. Выбор наиболее рационального принципа построения схемы сигнализации определяется конкретными условиями ее работы, а также техническими требованиями, предъявляемыми к светосигнальной аппаратуре и датчикам сигнализации.

Схемы сигнализации положения

Эти схемы выполняются для механизмов, которые имеют два рабочих положения или более. Показать и разобрать все встречающиеся на практике схемы сигнализации, а также дать анализ надежности и эффективности каждой из-за их многообразия не представляется возможным. Поэтому далее будут рассмотрены наиболее характерные и часто повторяющиеся в практике варианты схем.

Наибольшее распространение получили два варианта построения схем сигнализации положения (состояния) технологических механизмов:

1) схемы сигнализации, совмещенные со схемами управления,

2) схемы сигнализации с независимым от схем управления питанием на группу технологических механизмов одного или разного назначения.

Схемы сигнализации, совмещенные со схемами управления, как правило, выполняют в том случае, когда щиты и пульты управления не имеют мнемосхем, а полезная площадь щитов и пультов позволяет применить сигнальную арматуру без ограничения ее размеров, допускающую прямое питание от цепей управления. Сигнализация положения (состояния) технологических механизмов в таких схемах может осуществляться одним или двумя световыми сигналами с горением ламп ровным светом.

Схемы, построенные с одной лампой, сигнализируют, как правило, о включенном состоянии механизма и применяются в условиях, когда ход технологического процесса и надежность допускают такую сигнализацию.

Следует отметить, что в таких схемах не предусматривается аппаратура, позволяющая в процессе эксплуатации периодически проверять исправность ламп. Отсутствие такого контроля в случае перегорания лампы может привести к ложной информации о состоянии механизма и нарушению нормального хода технологического процесса. Поэтому, если появление ложной информации о состоянии технологического процесса не допускается, применяют схемы с двухламповой сигнализацией.

Схемы сигнализации положения с использованием двух ламп применяют также для таких механизмов, как запорные органы (задвижки, заслонки, клапаны, шиберы и т. п.), так как обеспечить надежную сигнализацию двух рабочих положений («Открыто» — «Закрыто») таких устройств с помощью одной лампы практически трудно.

Схемы технологической сигнализации

Схемы технологической сигнализации предназначены для оповещения обслуживающего персонала о нарушении нормального хода технологического процесса. Технологическая сигнализация воспроизводится ровным и мигающим светом и сопровождается, как правило, звуковым сигналом.

Сигнализация по назначению может быть предупреждающей и аварийной. Такое разделение обеспечивает различную реакцию обслуживающего персонала на характер сигнала, определяющего ту или иную степень нарушения технологического процесса.

Наибольшее применение нашли схемы технологической сигнализации с центральным съемом звукового сигнала. Они дают возможность принимать новый звуковой сигнал до размыкания контактов, вызвавших появление предыдущего сигнала. Использование различной релейной и сигнальной аппаратуры, различного напряжения и рода тока практически не меняет принципа действия схем.

Технологические процессы требуют позиционного контроля большого числа параметров, а характерной особенностью схем технологической сигнализации является наличие общих схемных узлов, в которых перерабатывается информация, поступающая от многих двухпозиционных технологических датчиков.

Информация из этих узлов выдается в форме звукового и светового сигналов только о тех параметрах, значения которых вышли из нормы или необходимы для управления технологическим процессом. Благодаря общим узлам снижаются потребность в аппаратуре и затраты на автоматизацию производства.

В зависимости от числа сигнализируемых параметров световая сигнализация может быть выполнена ровным или мигающим светом. При сигнализации многих параметров (более 30) применяются схемы с миганием поступившего сигнала. Если число параметров менее 30, применяют схемы с ровным светом.

Алгоритм работы схем технологической сигнализации в большинстве случаев одинаков: при отклонении параметра от заданного значения или сверхдопустимого подаются звуковой и световой сигналы, звуковой сигнал снимают кнопкой съема звукового сигнала, световой сигнал исчезает при уменьшении отклонения параметра от допустимого значения.

[PDF] Схемы сигнализации для максимизации доходов title={Схемы сигнализации для максимизации дохода}, автор = {Юваль Эмек, Михал Фельдман, Ифтах Гамзу, Ренато Паес Леме и Моше Тенненхольц}, booktitle={EC ’12}, год = {2012} }

Ю. Эмек, М. Фельдман, Моше Тенненхольц
Опубликовано в EC ’12 4 июня 2012 г.
Экономика, информатика

Сигнализация является важной темой в изучении асимметричной информации в экономических условиях. В частности, большой интерес представляет прозрачность информации, доступной продавцу в условиях аукциона. Мы вводим исследование сигнализации при проведении аукциона второй цены вероятностного товара, фактическая реализация которого известна аукционисту, но не участникам торгов. Эту структуру можно использовать для моделирования продажи показов в медийной рекламе. Мы устанавливаем несколько…

Посмотреть на ACM

TIK.EE.ETHZ.CH

Максимизация выручки с помощью сигналов

M. Guo, P. Krysta
Экономика
2014

Первый год. Отчет о доходах. P. Krysta

Engineering

2014

Обобщенный аукцион по второй цене с вероятностным широким соответствием

Wei Chen, Di He, Tie-Yan Liu, Tao Qin, Yixin Tao, Liwei Wang
Экономика, информатика
EC
2014

В этой работе предлагается новый механизм широкого соответствия для GSP, называемый механизмом вероятностного широкого соответствия (PBM), который случайным образом выбирает ключевое слово в соответствии с заранее определенным распределением вероятностей. и запускает аукцион GSP только для объявлений, предлагающих ставки по этому выборочному ключевому слову.

Таргетинг и сигнализация на рекламных аукционах

Ашвинкумар Баданидиюру, Кшипра Бхавалкар, Хайфэн Сю
Экономика
SODA
2018

Исследуется базовая ситуация, когда аукционист знает оценки участников торгов, и демонстрируется частная схема с полиномиальным временем, которая извлекает почти полный излишек даже в наихудшем байесовском равновесии Нэша, иллюстрирует удивительная сила частных сигнальных схем в извлечении дохода.

Результаты сложности для сигнализации в байесовских играх с нулевой суммой и сетевой маршрутизацией

U. Bhaskar, Y. Cheng, Young Kun Ko, Chaitanya Swamy
Информатика
EC
2016

Изучается задача оптимизации, с которой сталкивается полностью информированный руководитель в байесовской игре, который сообщает игрокам информацию о состоянии природы для достижения желаемого равновесия, и она показано, что получить аддитивную FPTAS NP-трудно.

Байесовское убеждение, минимизирующее сожаления

Ю. Бабиченко, Инбал Талгам-Коэн, Хайфэн Сюй, Константин Забарный
Информатика, экономика
EC
2021

Цель состоит в том, чтобы разработать схемы сигнализации для Отправителя, которые хорошо работают для всех возможных полезностей Получателя, и измерить производительность схем сигнализации с помощью понятия (аддитивного) сожаления: разница между гипотетически оптимальной полезностью Отправителя, если бы она знала функцию полезности Получателя, и ее фактической полезностью, вызванной данной схемой.

Сила сигнализации и ее внутренняя связь с ценой анархии

Джеймс Начбар, Хайфэн Сюй
Экономика
DAI
2021

вышеприведенный список — ограничен как раз хорошо изученным понятием цены анархии соответствующих игр.

Алгоритмы убеждения с ограниченным общением

Р. Градволь, Никлас Хан, М. Хофер, Ранн Смородински
Информатика
SODA
2021

Показано, что в нескольких естественных и известных случаях задача оптимизации разрешима, даже когда пространство сообщений ограничено, и разработан алгоритм аппроксимации с постоянным коэффициентом, который стоит в резкий контраст с трудностью аппроксимации в общем случае.

Получение дорогостоящих непроверяемых оценок от одного агента

Показано, что в условиях общей стоимости принципал может получить достоверную информацию даже от одного информационного агента, и даже когда вычисление стоимости обходится агенту дорого, в то время как существенная экономия может быть получена в многоцелевой установке.

Убеждение и стимулы через призму двойственности

S. Dughmi, Rad Niazadeh, Alexandros Psomas, S. Weinberg
Economics
Wine
2019

. служат для увеличения силы убеждения схемы и используют двойственность для получения структурного понимания, а также удобных и простых характеристик оптимальной политики.

ПОКАЗАНЫ 1-10 ИЗ 22 ССЫЛОК

SORT BYMost Influenced PapersRecency

Computing Optimal Bundles for Sponsored Search

Arpita Ghosh, Hamid Nazerzadeh, Mukund Sundararajan
Computer Science
WINE
2007

This work studies the algorithmic question of computing the revenue — максимизация разделения набора товаров с помощью механизма второй цены и аддитивных оценок наборов, а также представляет алгоритм, который дает 1/2-аппроксимацию дохода от оптимального разделения.

Интернет-реклама: неоднородность и смешение в структуре рынка

Джонатан Д. Левин, П. Милгром
Бизнес
2010

доход интернет-издателей. Анализ этого явления в основном проводится по инициативе Google…

Рынок «лимонов»: неопределенность качества и рыночный механизм

Джордж А. Акерлоф
Экономика
1970

Этот документ касается качества и неопределенности. Существование товаров многих сортов ставит перед теорией рынков интересные и важные проблемы. С одной стороны, взаимодействие качества…

Полная извлечение избыточного избытка в байесовских и доминирующих стратегических аукционов

Дж. Кремер, Ричард П. Маклин
Экономика
1988

единый неделимый объект, когда участники торгов обладают информацией друг о друге, недоступной продавцу. Они показывают, что продавец может использовать эту информацию для…

Контроль, аукционы и конкурентные герметичные тендеры

W. Vickrey
Экономика
1961

Основная связь, многогранные сигналы и слепые AUSCES

Thierry Thierry Thierry Thierry Thierry Thierry, S.C.CulaRy, S.C.CAUSRY, S.CANC1111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111.

2003

Мы сравниваем ожидаемый доход продавца на закрытом аукционе по второй цене для одного объекта, в котором участники торгов получают многомерные сигналы. Оценки претендентов на объект зависят от их…

Оптимальные стратегии продаж в условиях неопределенности для дискриминационного монополиста, когда требования являются взаимозависимыми

J. Cremer, Richard P. McLean
Экономика
1985

JSTOR не является обслуживанием Scholars, Scholar,

. Исследователи и студенты открывают, используют и развивают широкий спектр контента в надежном цифровом архиве. Мы используем информационные технологии и…

Об оптимальных единичных аукционах

C. Papadimitriou, G. Pierrakos
Экономика
STOC ’11
2011

теорема двойственности, приводящая к эффективному алгоритму нахождения оптимального детерминированного аукциона в случае двух участников торгов и результату неаппроксимации для трех или более участников торгов.

Ad Exchange: вопросы исследования

S. Muthukrishnan
Информатика
WINE
2009

Описывается абстракция рынка двусторонней медийной рекламы в режиме реального времени, обсуждаются некоторые направления исследований и некоторые идеи.

Сигнализация рынка труда

М. Спенс
Экономика
1973

Информационная обратная связь и определение равновесия, 359. — 5. Свойства…

Две схемы сигнализации для улучшения характеристик по ошибкам систем передачи с частотным дуплексом (FDD) с использованием разнесенных антенн передатчика

, title={Две схемы сигнализации для улучшения характеристик ошибок дуплексных систем передачи с частотным разделением каналов (FDD), использующих разнесение антенн передатчика}, автор={Намби Сешадри и Джек Х. Уинтерс}, journal={Международный журнал беспроводных информационных сетей}, год = {1994}, громкость = {1}, страницы = {49-60} }
- N. Seshadri, J. Winters
- Опубликовано в 1994 г.
- Computer Science, Business
- International Journal of Wireless Information Networks
Мы предлагаем две схемы сигнализации, которые используют наличие нескольких (N) антенн на передатчике чтобы обеспечить преимущества разнесения для приемника. Это типично для систем сотовой радиосвязи, где мобильный телефон оснащен только одной антенной, а базовая станция оснащена несколькими антеннами. Кроме того, мы предполагаем, что вариации каналов между мобильным устройством и базовым устройством и между базовым устройством и мобильным устройством статистически независимы и что базовая станция ничего не знает о канале между базовым устройством и мобильным устройством…
View on Springer
Оценка канала для систем OFDM с разнесением передатчиков в мобильных беспроводных каналах
- Ye Li, N. Seshadri, S. Ariyavisitakul
- Business, Computer Science
  IEEE J. Sel. Районы общ.
- 1999
В предлагаемом оценщике каналов сочетание OPDM с разнесением передатчиков с использованием пространственно-временного кодирования является многообещающим методом высокоэффективной передачи данных по мобильным беспроводным каналам.
Повышение производительности обработки комбинированных массивов для высокой скорости передачи данных в беспроводной среде с меняющимся во времени каналом
- Г-жа Н. А. Ходе
- Информатика
- 2014
на передатчике на небольшие группы, то есть единые пространственно-временные коды, для передачи исходной информации от каждого кластера антенн.
Дифференциальные и когерентные схемы обнаружения пространственно-временных блочных кодов
- Özgür Oruç
- Компьютерные науки, бизнес
- 2002
В данной диссертации подробно исследуются когерентные и дифференциальные схемы обнаружения для оптимального пространственно-временного блочного кодирования по каналам с недисперсионным рэлеевским замиранием и разрабатываются новые критерии проектирования для унитарные групповые коды.
Комбинированная обработка массива для подавления помех для беспроводной связи с высокой скоростью передачи данных
- Neha Khode
- Информатика, бизнес
- 2014
Модификация этой фундаментальной структуры приводит к многослойной пространственно-временной архитектуре, которая обобщает и совершенствует многоуровневую пространственно-временную архитектуру, предложенную Фоскини.
Схемы пространственно-временного кодирования для беспроводной связи по каналам с плоскими замираниями
- М. Тао
- Информатика
- 2003
Новый систематический метод построения кода, диагональный блочный ST-кодирование, который демонстрирует многообещающие результаты кодирования с использованием диагональных блоков обычно считается высоким SNR в беспроводной среде точка-точка.
Сравнение производительности BER MIMO с использованием OSTBC с ZF и ML Decoding
- Z. Rehman, H. M. Savitha
- Бизнес, компьютерная наука
- 2014
. Система BPSK и QPSK, чем обнаружение ZF, похоже на некодированную версию того же.
Двухскачковая передача OSTBC по каналам с замираниями в условиях фазового шума приемника для регенеративных систем
- K. Sujatha, S. Varadarajan
- Компьютерные науки, бизнес
- 2012
пространственно-временные коды, предназначенные для достижения полного пространственного разнесения в узкополосном случае, как правило, не обеспечивают полного пространственно-частотного разнесения.
Разнесенная передача с использованием скачкообразной перестройки антенны, направленной на принятие решения
- R. Heath, A. Paulraj
- Компьютерные науки, бизнес
  1999 Мини-конференция IEEE по теории связи (кат. выбранный для передачи, является функцией текущих и прошлых данных и обеспечивает усиление разнесения без расширения созвездия, расширения полосы пропускания, перемежения, аналогичного по духу пространственно-временным решетчатым кодам.
  Новая схема пространственно-временного разнесения при передаче для нисходящей линии связи DS-CDMA в многолучевом канале
  - Ян Бэй, З. Сяофей, Сюй Дачжуань
  - Бизнес
    Азиатско-Тихоокеанская радионаучная конференция 2004 г., 2004 г. Труды.
  - 2004
  Представлена новая схема пространственно-временного разнесения при передаче, в которой соответственно используются ортогональные коды расширения на передающих антеннах, которая имеет гораздо лучшие характеристики, чем обычная схема в многолучевом канале.
  Суперортогональное пространственно-временное турборазнесение при передаче для CDMA
  Исследуется концепция многоуровневого суперортогонального турборазнесения при передаче (SOTTD) для систем множественного доступа с кодовым разделением каналов (CDMA) нисходящей линии связи с прямой последовательностью, и результаты рабочих характеристик иллюстрируют более высокие рабочие характеристики SOTTD по сравнению с системами TC CDTD на протяжении практически полный диапазон полезной емкости CDMA.
  ПОКАЗАНЫ 1-10 ИЗ 19 ССЫЛОК
  СОРТИРОВАТЬ ПОРелевантность Наиболее влиятельные документыНедавность
  Новый подход к цифровой мобильной радиосвязи большой емкости
  Пространственное разнесение (адаптивные фазированные антенные решетки) является эффективным оружием против внутриканальных помех, встречающихся в сотовых мобильных радиосистемах. Разнесение высокого порядка и, следовательно, сильное…
  Влияние разнесения антенн на пропускную способность систем беспроводной связи
  - J. Winters, J. Salz, R. Gitlin
  - Business, Computer Science
    IEEE Trans. коммун.
  - 1994
  Для широкого класса беспроводных систем с преобладанием помех, включая мобильные, персональные средства связи и беспроводные сети PBX/LAN, авторы показывают, что значительное увеличение пропускной способности системы…
  Объединение и компенсация двойного разнесения в цифровой сотовой подвижной радиосвязи
  - P. Balaban, J. Salz
  - Информатика
  - 1991
  Исследованы характеристики передачи цифровых данных по частотно-селективным каналам и каналам с замираниями. приведены оценки средних достижимых коэффициентов ошибок и вероятностей отказов в зависимости от параметров системы.
  Модуляции с многоуровневым блочным кодированием для канала с рэлеевскими замираниями
  - Н. Сешадри, К. Сандберг
  - Компьютерные науки, бизнес
    Глобальная телекоммуникационная конференция IEEE GLOBECOM ’91: Обратный отсчет до нового тысячелетия. Запись конференции
  - 1991
  Предлагаемые схемы обеспечивают усиление канального SNR (отношение сигнал/шум) на 10-14 дБ по сравнению с некодированной модуляцией 4-DPSK при частоте ошибок по битам 10/sup -3/.
  Комбинированный эффект разнесения передатчиков с фазовой разверткой и канального кодирования
  - A. Hiroike, F. Adachi, N. Nakajima
  - Physics
  - 1992
  Предложена и исследована новая схема разнесения передатчиков, которая создает принудительное перемежение не требуется при использовании разнесения передатчиков.
  Адаптивный приемник максимального правдоподобия для систем передачи данных с модуляцией несущей
  - G. Ungerboeck
  - Информатика
    IEEE Trans. коммун.
  - 1974
  Получена унифицированная структура приемника для систем передачи данных с линейной модуляцией несущей, в которой для принятия решений используется модифицированная версия алгоритма Витерби, работающая непосредственно с выходным сигналом комплексно-согласованного фильтра и не требующая операции возведения в квадрат.
  Канальное кодирование с многоуровневыми/фазовыми сигналами
  Описан метод кодирования, который улучшает характеристики ошибок синхронных каналов передачи данных без ущерба для скорости передачи данных или увеличения полосы пропускания. Это достигается канальным кодированием с расширенным…
  Разнообразие модуляции базовой станции для цифровой одновременной передачи
  Схема разнесения модуляции базовой станции предлагается для систем одновременной передачи, которые используют модуляцию типа линейной QAM (квадратурная амплитудная модуляция) и влияние выбора весовых коэффициентов отводов на энергоэффективность, сложность системы, и продемонстрирована производительность при наличии разности задержек распространения между сигналами разных базовых станций.
  Цифровая передача по линейным каналам с перекрестной связью
  Линейный процессор приемника с перекрестной связью (фильтр), который дает наименьшую среднеквадратичную ошибку между требуемыми выходами и фактическими выходами, и передающий фильтр с перекрестной связью, который оптимально распределяет общую доступную мощность между различными пользователями, как а также общий доступный частотный спектр.
  Кодированный M-DPSK со встроенным временным разнесением для каналов с замираниями
  Три категории кодированных схем M-DPSK (M-арная дифференциальная фазовая манипуляция) со встроенным временным разнесением строятся при ограничении задержки перемежения .
  Пренилирование белка запускает дискретные сигнальные программы для дифференцировки и поддержания эффекторных Treg-клеток
  Сохранить цитату в файл
  Формат: Резюме (текст) PubMedPMIDAbstract (текст) CSV
  Добавить в коллекции
  - Создать новую коллекцию
  - Добавить в существующую коллекцию
  Назовите свою коллекцию:
  Имя должно содержать менее 100 символов
  Выберите коллекцию:
  Не удалось загрузить вашу коллекцию из-за ошибки
  Повторите попытку
  Добавить в мою библиографию
  - Моя библиография
  Не удалось загрузить делегатов из-за ошибки
  Повторите попытку
  Ваш сохраненный поиск
  Название сохраненного поиска:
  Условия поиска:
  Тестовые условия поиска
  Эл. адрес: (изменить)
  Который день? Первое воскресеньеПервый понедельникПервый вторникПервая средаПервый четвергПервая пятницаПервая субботаПервый деньПервый день недели
  Который день? ВоскресеньеПонедельникВторникСредаЧетвергПятницаСуббота
  Формат отчета: SummarySummary (text)AbstractAbstract (text)PubMed
  Отправить максимум: 1 шт. 5 шт. 10 шт. 20 шт. 50 шт. 100 шт. 200 шт.
  Отправить, даже если нет новых результатов
  Необязательный текст в электронном письме:
  Создайте файл для внешнего программного обеспечения для управления цитированием
  . 2020 1 декабря; 32(6):996-1011.e7.
  doi: 10.1016/j.cmet. 2020.10.022. Epub 2020 17 ноября.
  Вэй Су ¹ , Николь М Чепмен ² , Цзюнь Вэй ² , Ху Цзэн ² , Йогеш Дхунгана ² , Хао Ши ² , Джорди Саравиа ² , Пейбэй Чжоу ² , Линьюнь Лонг ² , Шерри Рэнкин ² , Анил Кс ² , Питер Фогель ³, Хунбо Чи ⁴
  Принадлежности
  - ¹ Отделение иммунологии Детской исследовательской больницы Св. Джуда, Мемфис, Теннесси, 38105, США; Интегрированная программа биомедицинских наук, Центр медицинских наук Университета Теннесси, Мемфис, Теннесси, 38103, США.
  - ² Отделение иммунологии Детской исследовательской больницы Св. Джуда, Мемфис, Теннесси, 38105, США.
  - ³ Отделение патологии Детской исследовательской больницы Св. Иуды, Мемфис, Теннесси, 38105, США.
  - ⁴ Отделение иммунологии Детской исследовательской больницы Св. Джуда, Мемфис, Теннесси, 38105, США. Электронный адрес: [email protected].
  - PMID: 33207246
  - PMCID: PMC7887758
  - DOI: 10. 1016/j.cmet.2020.10.022
  Бесплатная статья ЧВК
  Вэй Су и др. Клеточный метаб. 2020 .
  Бесплатная статья ЧВК
  . 2020 1 декабря; 32(6):996-1011.e7.
  doi: 10.1016/j.cmet.2020.10.022. Epub 2020 17 ноября.
  Авторы
  Вэй Су ¹ , Николь М Чепмен ² , Цзюнь Вэй ² , Ху Цзэн ² , Йогеш Дхунгана ² , Хао Ши ² , Джорди Саравиа ² , Пейбэй Чжоу ² , Линюнь Лонг ² , Шерри Рэнкин ² , Анил Кс ² , Питер Фогель ³ , Хунбо Чи ⁴
  Принадлежности
  - ¹ Отделение иммунологии Детской исследовательской больницы Св. Джуда, Мемфис, Теннесси, 38105, США; Интегрированная программа биомедицинских наук, Центр медицинских наук Университета Теннесси, Мемфис, Теннесси, 38103, США.
  - ² Отделение иммунологии Детской исследовательской больницы Св. Джуда, Мемфис, Теннесси, 38105, США.
  - ³ Отделение патологии Детской исследовательской больницы Св. Иуды, Мемфис, Теннесси, 38105, США.
  - ⁴ Отделение иммунологии Детской исследовательской больницы Св. Джуда, Мемфис, Теннесси, 38105, США. Электронный адрес: [email protected].
  - PMID: 33207246
  - PMCID: PMC7887758
  - DOI: 10. 1016/j.cmet.2020.10.022
  Абстрактный
  Регуляторные эффекторные Т-клетки (eT _reg) необходимы для иммунной толерантности, и их генерация зависит от сигналов Т-клеточного рецептора (TCR). Механизмы иммунометаболической передачи сигналов, которые способствуют дифференцировке и поддержанию eT 9Клетки 0765 reg остаются неясными. Здесь мы показываем, что зависимые от изопреноидов посттрансляционные модификации липидов диктуют накопление и функцию клеток eT _reg, пересекаясь с TCR-индуцированной внутриклеточной передачей сигналов. Мы обнаружили, что изопреноиды необходимы для активированной клеточной супрессивной активности T _reg, а клеточно-специфическая делеция T _reg соответствующих стимулирующих фарнезилирование и геранилгеранилирование ферментов Fntb или Pggt1b приводит к развитию фатального аутоиммунитета, связанного со снижением eT. _reg накопление клеток. Механически Fntb способствует поддержанию клеток eT _reg, регулируя активность mTORC1 и экспрессию ICOS. Напротив, Pggt1b действует как реостат TCR-зависимого программирования транскрипции и Rac-опосредованной передачи сигналов для установления дифференцировки клеток eT _reg и иммунной толерантности. Таким образом, наши результаты идентифицируют двунаправленную метаболическую передачу сигналов, особенно между передачей сигналов иммунорецепторов и опосредованными метаболизмом посттрансляционными модификациями липидов, для дифференцировки и поддержания eT 9.0765 рег кл.
  Ключевые слова: ФНТБ; Pggt1b; Трег-клетки; иммунометаболизм; мТОР; пренилирование белков.
  Copyright © 2020 Elsevier Inc. Все права защищены.
  Заявление о конфликте интересов
  w3.org/1998/Math/MathML» xmlns:p1=»http://pubmed.gov/pub-one»> Декларация об интересах Х.К. является консультантом Kumquat Biosciences, Inc.
  Цифры

  Рисунок 1. Синтез изопреноидов, производных мевалоната, необходим…

  Рисунок 1. Синтез изопреноидов, происходящий из мевалоната, необходим для подавления активности активированных клеток T _reg.

  (А)…
  Рисунок 1. Синтез изопреноидов, происходящий из мевалоната, необходим для супрессивной активности активированных клеток T _reg.
  (A) Анализ обогащения набора генов (GSEA) транскриптома in vivo активированных клеток T _reg (at _reg) по сравнению с покоящимися клетками T _reg (rT _reg) (слева) (Arvey et al. , 2014), или клетки T _reg, стимулированные анти-CD3/28 в течение 0 или 4 ч in vitro (справа) (Wakamatsu et al., 2013). (B и C) Тепловая карта (B) и ПЦР-анализ в реальном времени (C) генов, связанных с мевалонатным путем, в клетках T _reg, активированных в течение 0 или 4 часов. (D и E) Количественная оценка размера клеток (FSC-A) (D), экспрессии CD62L (D) и пролиферации клеток [Celltrace Violet (CTV ^lo )] (E) в клетках aT _reg, стимулированных анти-CD3/28 плюс IL-2 в течение 3 дней в присутствии ДМСО или 2 мкМ симвастатина (статина) и снабженных указанными метаболитами. MFI, средняя интенсивность флуоресценции. (F и G) клетки aT _reg были получены, как в (D и E), в присутствии 2 мкМ статина и снабжены 20 мкМ FPP или 5 мкМ GGPP с последующим совместным культивированием с наивными CD4 ⁺ Т-клетками и оценка супрессивной активности клеток aT _reg. Данные репрезентативны для двух (F, G) или составлены из двух ( Fnta в C, D и E), четыре ( Hmgcr , Hmgcs1 , Pggt1b , Fntb в C) независимых экспериментов, с 4–6 (C) или 6 (D, E) биологическими повторности или 3 технических повторности (F, G) на группу. *p < 0,05, **p < 0,01, ***p < 0,001, ****p < 0,0001, нс, не значимо; двусторонний непарный критерий Стьюдента t (C) или однофакторный дисперсионный анализ (D–G). Данные средние ± стандартная ошибка среднего. Кратность изменения 0 ч (C) или лечения IL-2 (D). См. также рисунок S1.

  Рисунок 2. Fntb и Pggt1b в T…

  Рисунок 2. Fntb и Pggt1b в клетках T _reg необходимы для иммунного гомеостаза.

  (А) Представитель…
  Рисунок 2. Fntb и Pggt1b в клетках T _reg необходимы для иммунного гомеостаза.
  (A) Репрезентативные изображения 19-дневных мышей Foxp3 ^Cre Fntb ^fl/fl или мышей Foxp3 ^Cre Pggt1b 906/fl. 2fl. (B) Выживаемость мышей Foxp3 ^Cre Fntb ^fl/fl или Foxp3 ^Cre Pggt1b ^{fl/fl ^{3. (C) Репрезентативные изображения и количественная оценка количества клеток увеличенной селезенки (Spl) и периферических лимфатических узлов (pLN) мутантных мышей. (D) Репрезентативное окрашивание H&E от указанных мышей через 3 недели. (E и F) Проточный цитометрический анализ CD44 ^hi CD62L ^lo CD4 ⁺ Foxp3-YFP ^— или CD8 ⁺ Т-клетки. Справа частота селезеночных CD44 ^hi CD62L ^lo CD4 ⁺ Foxp3-YFP ^— или CD8 ⁺ Т-клеток. (G и H) Частота селезеночных IFN-γ ⁺, IL-4 ⁺ или IL-17 ⁺ CD4 ⁺ Т-клеток и IFN-γ ⁺ CD8 ⁺ Т-клеток. Данные являются репрезентативными для семи (A, C, E, G) или одного (D) или составлены из трех (C, внизу справа; H) или двух (F, G) независимых экспериментов с 3–4 (C, E). –H) мышей на группу. *p t-критерий (C, E–H). Данные средние ± стандартная ошибка среднего. Цифры указывают процент ячеек в воротах. См. также рисунок S2.}}

  Рисунок 3. Решающие роли Fntb и…

  Рисунок 3. Решающие роли Fntb и Pggt1b в накоплении клеток eT _reg.

  (A и B) Поток…
  Рисунок 3. Решающие роли Fntb и Pggt1b в накоплении клеток eT _reg.
  (A и B) Проточная цитометрия CD45.2 селезенки ⁺ CD4 ⁺ Foxp3-YFP ⁺ T _reg cells in WT and Foxp3 ^Cre Fntb ^fl/fl (A) or Foxp3 ^Cre Pggt1b ^{fl /fl} (B) смешанные химеры костного мозга. Количественное определение частоты и количества клеток T _reg. (C и D) Анализ проточной цитометрии и количественная оценка средней интенсивности флуоресценции Foxp3 (MFI) в клетках селезенки T _reg из указанных смешанных химер костного мозга. (E) Транскриптомный анализ и вулканические графики Fntb-дефицитных по сравнению с WT или Pggt1b-дефицитных по сравнению с WT Foxp3-YFP ⁺ T _reg клетки из смешанных химер костного мозга. FDR, частота ложных открытий; FC, сложение-изменение. (F) График FC/FC клеток с дефицитом Pggt1b по сравнению с клетками WT T _reg по сравнению с дефицитом Fntb по сравнению с клетками с дефицитом Fntb по сравнению с клетками WT T _reg согласно анализу в (E). Количество общих подавленных генов отмечено красным. (G) График кумулятивной функции распределения генов сигнатуры клеток eT _reg в Fntb-(слева) или Pggtb1-дефицитных (справа) клетках T _reg по сравнению с WT T _reg кл. (H и I) Количественное определение частоты (слева) и количества (справа) клеток селезенки CD44 ^hi CD62L ^lo eT _reg. (J и K) Проточный цитометрический анализ и количественная оценка селезеночных клеток CD44 ^hi CD62L ^lo eT _reg в указанных смешанных химерах костного мозга. (L и M) Количественное определение числа клеток CD4 ⁺ YFP ⁺ T _reg в печени и легких указанных новорожденных мышей на 7-й день (d7). (N и O) Количественная оценка селезенки Ki67 ⁺ T _reg частота клеток из указанных смешанных химер костного мозга. Данные репрезентативны для четырех (J) или трех (K) или составлены из двух (A–D, I, N, O) или трех (H) независимых экспериментов, с 4–6 (A, C), 4–5 (B, D), 3–4 (H), 3 (I), 5 (L), 2 (J), 4 (K), 5 (M, O) или 6 (N) мышей на группу. *p t-критерий (A–D, H–O). Данные средние ± стандартная ошибка среднего. Цифры указывают процент ячеек в воротах. См. также рисунок S3.

  Рисунок 4. Fntb и Pggt1b организуют дискретное управление…

  Рисунок 4. Fntb и Pggt1b организуют дискретное программирование транскрипции клеток eT _reg.

  (А и В)…
  Рисунок 4. Fntb и Pggt1b организуют дискретное программирование транскрипции клеток eT _reg.
  (A и B) Количественное определение CD44 ^hi CD62L ^lo eT _reg — процентное содержание клеток в периферических лимфатических узлах в указанном возрасте. (C и D) Проточная цитометрия и количественное определение клеток, подобных eT _reg, полученных из клеток cT _reg, выделенных от указанных мышей. (E) клетки cT _reg активировали анти-CD3/28 плюс IL-2 в течение 3 дней в присутствии ДМСО или симвастатина (статина) с мевалонатом, FPP или GGPP или без них. Анализ проточной цитометрии и количественная оценка образования клеток, подобных eT _reg. (F) Анализ взвешенной корреляционной сети генов (WGCNA) cT 9Клетки 0765 reg активировали анти-CD3/28 плюс IL-2 в течение указанного времени в присутствии ДМСО, FTI или GGTI. Указаны количество генов в каждом кластере и репрезентативные названия генов. (G и H) Функциональное обогащение отличительных путей в кластере 1 (G) или кластерах 2–8 (H) из WGCNA. Данные составлены из трех (А для 7-го и 21–25-го дня, Б для 7-го и 13–15-го дня, Г), двух (А для 17-го дня, Б для 18–20-го дня, Д), одного (А для день 13 и день 20) или пять (С) независимых экспериментов, по крайней мере, 3-5 (А), 3-6 (В), 5 (С), 4 (D) или 6 (Е) биологических повторов на группу. * p t-критерий (A-D) или однофакторный дисперсионный анализ (E). Данные средние ± стандартная ошибка среднего. Контроли были нормализованы до 1 для каждого сравнения (черные столбцы) (C-E). См. также рисунок S4.

  Рисунок 5.. Fntb способствует обслуживанию…

  Рисунок 5. Fntb способствует поддержанию клеток eT _reg посредством передачи сигналов mTORC1 и ICOS.

  (А)…
  Рисунок 5. Fntb способствует поддержанию клеток eT _reg посредством передачи сигналов mTORC1 и ICOS.
  (A) Анализ обогащения набора генов (GSEA) ключевого пути mTORC1 в клетках cT _reg, стимулированных анти-CD3/28 плюс IL-2 в присутствии носителя или FTI в течение 48 часов. (B) Количественное определение относительной средней интенсивности флуоресценции (MFI) фосфорилированного S6 (p-S6) и p-4EBP1 с помощью анализа проточной цитометрии в клетках WT cT _reg, стимулированных анти-CD3/28 плюс IL-2 в присутствии FTI в течение 0 или 18 часов. (C) Иммуноблот-анализ p-S6 и p-4EBP1 в клетках cT _reg, стимулированных, как в (B), в течение указанного времени. (D) Количественная оценка относительного MFI p-S6 в cT 9Клетки 0765 reg от мышей WT или Foxp3 ^Cre Fntb ^fl/fl стимулировали, как в (B). (E) Количественная оценка относительного MFI p-S6 в клетках cT _reg от WT и мышей Cd4 ^Cre Fntb ^fl/fl, стимулированных, как в (B). (F и G) Количественное определение процентного содержания клеток селезенки CD44 ^hi CD62L ^lo eT _reg (F) или Ki67 ⁺ T _reg клеток в процентах в WT, Cd4 ^Cre Fntb ^fl/fl , Cd4 ^Cre Fntb ^fl/fl Tsc1 ^fl/fl or Cd4 ^Cre Tsc1 ^{fl/ мышей fl}. (H) Анализ проточной цитометрии и количественная оценка экспрессии ICOS на клетках cT _reg, выделенных от указанных мышей после стимуляции IL-2 или анти-CD3/28 плюс IL-2 в течение 3 дней. (I) Количественная оценка экспрессии ICOS на WT cT _{reg 9Клетки 0766 стимулировали, как в (Н), в присутствии носителя или FTI. (J) Анализ проточной цитометрии и количественная оценка экспрессии ICOS на субпопуляциях клеток WT Bcl2 ^lo и Bcl2 ^hi eT _reg из селезенки. (K) Анализ проточной цитометрии (слева) и количественная оценка частоты (в центре) и количества (справа) клеток селезенки Bcl2 ^lo eT _reg у указанных мышей. (L) Анализ проточной цитометрии и количественная оценка экспрессии Mcl1 (слева) или Bim (справа) (на основе средней интенсивности флуоресценции, MFI) в селезеночном Bcl2 ^hi и клетки Bcl2 ^lo eT _reg от указанных мышей. (M) Экспрессия Icos в клетках cT _reg от указанных мышей после стимуляции, как на (B). (N) График анализа основных компонентов безнуклеосомных прочтений клеток cT _reg и eT _reg из смешанных химер костного мозга WT или Foxp3 ^Cre Fntb ^fl/fl. (O) График отношения шансов/отношений шансов предсказанных обогащенных мотивов в Foxp3 ^Cre Fntb ^fl/fl vs. WT eT _reg cells compared with Foxp3 ^Cre Fntb ^fl/fl vs. WT cT _reg from mixed bone marrow chimeras. (P) Проточная цитометрия и количественная оценка процента и количества клеток селезенки eT _reg у ретрогенных мышей [WT или Cd4 ^Cre Fntb ^fl/fl клетки костного мозга трансдуцировали пустым вектором pMIG-GFP (pMIG ) или ретровирусный вектор pMIG-GFP-ICOS (ICOS); см. Методы]. Данные репрезентативны для двух (C) или четырех (J, K) или составлены из двух (B для p-4EBP1, L для Bim, M), трех (B для p-S6, D, E, L для Mcl1, P), четыре (F, G, J, K), пять (H) или шесть (I) независимых экспериментов, с 9(B для p-S6), 7 (L для Mcl1), 6 (B для p-4EBP1, I, L для Bim, P для WT pMIG и WT ICOS), 3 (E, M, P для Cd4 ^Cre Fntb ^fl/fl pMIG), 4 (F, G, J, K, P для Cd4 ^Cre Fntb ^fl/fl ICOS) или 5 (D, H) биологических повторов на группу. *p < 0,05, **p < 0,01, ***p < 0,001, ****p < 0,0001, нс, не значимо; двусторонний непарный критерий Стьюдента t (B, D, E, H–K, L–P) или однофакторный дисперсионный анализ (F, G). Данные средние ± стандартная ошибка среднего. Цифры указывают процент ячеек в воротах. Цифры на гистограммах указывают MFI. Контроли нормализовали до 1 для каждого сравнения (обычно в черных полосах). См. также рисунок S5.}

  Рисунок 6. Pggt1b формирует доступность хроматина и…

  Рисунок 6. Pggt1b формирует доступность хроматина и программирование транскрипции AP-1.

  (A) График анализа главных компонентов…
  Рисунок 6. Pggt1b формирует доступность хроматина и программирование транскрипции AP-1.
  (A) График анализа основных компонентов безнуклеосомных прочтений клеток cT _reg и eT _reg из WT или Foxp3 ^Cre Pggt1b ^{fl/fl химеры костного мозга, смешанные}. (B) График матрицы сходства указанных клеточных популяций, как в (A). (C) График отношения шансов/отношений шансов предсказанных обогащенных мотивов в клетках Foxp3 ^Cre Pggt1b ^fl/fl по сравнению с клетками WT eT _reg по сравнению с Foxp3 ^Cre Pggt1b ^fl/fl по сравнению с WT cT _reg, как в (A). (D) Профили связывания транскрипционных факторов семейства Jun в клетках WT или Foxp3 ^Cre Pggt1b ^fl/fl eT _reg, как на (A). (E) Количественная оценка экспрессии CD5 или Nur77-GFP в клетках Foxp3-RFP ⁺ cT _reg, активированных анти-CD3/28 плюс IL-2 (или только IL-2, черные столбцы) в присутствии или в отсутствие ГГТИ в течение 24 часов. (F) Количественная оценка образования конъюгата Foxp3-YFP ⁺ клетки cT _reg или eT _reg от мышей WT или Foxp3 ^Cre Pggt1b ^fl/fl, совместно культивированные с 1 0 DC-IL-мечеными клетками . (G) Анализ методом проточной цитометрии и количественная оценка частоты появления клеток Foxp3 ⁺ YFP ⁺ T _reg у мышей WT или Foxp3 ^Cre/wt Pggt1b ^{fl/2fl красная пульпа/маргинальная зона (RP/MZ; CD4-RM4–5 ⁺ CD4-RM4–4-PE ⁺) или белой пульпы (WP; CD4-RM4–5 ⁺ CD4-RM4–4-PE ⁻). Данные являются репрезентативными для двух (E) или собраны из двух (F, G) независимых экспериментов с тремя (E, G) или по крайней мере двумя (F) биологическими повторами на группу. *p t-критерий (F, G) или однофакторный дисперсионный анализ (E). Данные средние ± стандартная ошибка среднего. Цифры указывают процент ячеек в воротах. Контроли были нормализованы до 1 для каждого сравнения (черные столбцы). См. также рисунок S6.}

  Рисунок 7. Rac необходим для eT…

  Рисунок 7. Rac необходим для дифференцировки клеток eT _reg и иммунного гомеостаза.

  (A) Репрезентативные изображения…
  Рисунок 7. Rac необходим для дифференцировки клеток eT _reg и иммунного гомеостаза.
  (A) Репрезентативные изображения увеличенной селезенки и периферических лимфатических узлов (pLN) у WT и Foxp3 ^Cre Rac1 ^fl/fl Rac2 ^-/- мыши. (B) Анализ проточной цитометрии (селезенка) и количественная оценка частоты CD44 ^hi CD62L ^lo CD4 ⁺ Foxp3-YFP ^— или CD8 ⁺ Т-клеток в селезенке (Spl) и pLN указанных мышей. (C) Количественная оценка частоты CD4 ⁺ Foxp3-YFP ⁺ eT _reg клеток в селезенке и pLN WT и Foxp3 ^Cre Rac1 ^fl/fl Rac2 ^-/- мыши. (D) Количественная оценка частоты клеток eT _reg в указанных органах WT и Foxp3 ^Cre/wt Rac1 ^fl/fl Rac2 ^-/- «мозаичных» мышей. (E) Количественная оценка образования конъюгата клеток Foxp3-YFP ⁺ cT _reg или eT _reg от указанных «мозаичных» мышей, совместно культивируемых с ДК, меченными Celltrace Violet (CTV), после совместного культивирования в присутствии Ил-2 на 10 ч. (F) СТ 9Клетки 0765 reg , активированные анти-CD3/28 в течение 18 ч, трансдуцировали ретровирусом, экспрессирующим пустой контрольный вектор, или вектором Rac1 G12V. После отдыха меченные CTV трансдуцированные клетки, предварительно обработанные указанными дозами GGTI в течение 2 часов, активировали анти-CD3/28 плюс IL-2 в течение 3 дней. Анализ проточной цитометрии и количественная оценка образования клеток, подобных eT _reg. Данные репрезентативны для трех (A) или составлены из трех (B и C), двух (D-E) или трех (F) независимых экспериментов, с 7–8 (B, C), 3–5 (D, E) или 10–11 (F) биологических повторов на группу. *p t-критерий (B – F). Данные средние ± стандартная ошибка среднего. Цифры указывают процент ячеек в воротах. Контроли были нормализованы до 1 для каждого сравнения (черные столбцы). См. также рисунок S7.
  См. это изображение и информацию об авторских правах в PMC
  Похожие статьи
  Аминокислоты лицензируют активность киназы mTORC1 и функцию клеток Treg через малые G-белки Rag и Rheb.
  Ши Х. , Чепмен Н.М., Вен Дж., Гай С., Лонг Л., Дхунгана Ю., Ранкин С., Пеллетье С., Фогель П., Ван Х., Пэн Дж., Гуан К.Л., Чи Х. Ши Х и др. Иммунитет. 2019 17 декабря;51(6):1012-1027.e7. doi: 10.1016/j.immuni.2019.10.001. Epub 2019 24 октября. Иммунитет. 2019. PMID: 31668641 Бесплатная статья ЧВК.
  JunB регулирует гомеостаз и супрессивные функции эффекторных регуляторных Т-клеток.
  Коидзуми С.И., Сасаки Д., Се Т.Х., Тайра Н., Аракаки Н., Ямасаки С., Ван К., Саркар С., Сирахата Х., Мияги М., Исикава Х. Коидзуми С.И. и др. Нац коммун. 2018 17 декабря; 9 (1): 5344. doi: 10.1038/s41467-018-07735-4. Нац коммун. 2018. PMID: 30559442 Бесплатная статья ЧВК.
  mTOR координирует программы транскрипции и митохондриальный метаболизм активированных субпопуляций T _reg для защиты тканевого гомеостаза.
  Чепмен Н.М., Зенг Х., Нгуен Т.М., Ван Ю., Фогель П., Дхунгана Ю., Лю Х., Нил Г., Локасале Д.В., Чи Х. Чепмен Н.М. и соавт. Нац коммун. 2018 29 мая; 9 (1): 2095. doi: 10.1038/s41467-018-04392-5. Нац коммун. 2018. PMID: 29844370 Бесплатная статья ЧВК.
  mTORC1 связывает иммунные сигналы и метаболическое программирование для установления функции T(reg)-клеток.
  Цзэн Х., Ян К., Клоер С., Нил Г., Фогель П., Чи Х. Цзэн Х и др. Природа. 2013 25 июля;499(7459):485-90. дои: 10.1038/природа12297. Epub 2013 30 июня. Природа. 2013. PMID: 23812589 Бесплатная статья ЧВК.
  Транскрипционная регуляция дифференцировки и функций эффекторных Т-регуляторных клеток.
  Коидзуми С.И., Исикава Х. Коидзуми С.И. и др. Клетки. 20 августа 2019 г.; 8(8):939. doi: 10.3390/cells8080939. Клетки. 2019. PMID: 31434282 Бесплатная статья ЧВК. Обзор.
  Посмотреть все похожие статьи
  Цитируется
  Нанопрепараты, направленные на метаболизм в микроокружении опухоли.
  Рен М., Чжэн С., Гао Х., Цзян А., Яо И., Хэ В. Рен М. и др. Фронт Биоэнг Биотехнолог. 2022 5 августа; 10:943906. doi: 10.3389/fbioe.2022.943906. Электронная коллекция 2022. Фронт Биоэнг Биотехнолог. 2022. PMID: 359 Бесплатная статья ЧВК. Обзор.
  Глобальные тенденции в исследованиях метаболизма липидов в Т-лимфоцитах с 1985 по 2022 год: библиометрический анализ.
  Чен П. , Чжун С., Джин С., Чжан И., Ли И., Ся Ц., Ченг Дж., Фань Х., Линь Х. Чен П. и др. Фронт Иммунол. 2022 26 мая; 13:884030. дои: 10.3389/fimmu.2022.884030. Электронная коллекция 2022. Фронт Иммунол. 2022. PMID: 35720273 Бесплатная статья ЧВК.
  Белки недилирования Ube2m-Rbx1-Cullin-RING-лигазы необходимы для поддержания приспособленности регуляторных Т-клеток.
  Ву Д, Ли Х, Лю М, Цинь Дж, Сунь Ю. Ву Д и др. Нац коммун. 2022 31 мая; 13 (1): 3021. doi: 10.1038/s41467-022-30707-8. Нац коммун. 2022. PMID: 35641500 Бесплатная статья ЧВК.
  Транскриптомика одиночных клеток дает представление о происхождении и микроокружении высокодифференцированной интраэпителиальной неоплазии пищевода человека.
  Ляо Г. , Дай Н., Сюн Т., Ван Л., Дяо Х., Сюй З., Ни И., Чен Д., Цзян А., Линь Х., Дай С., Бай Дж. Ляо Г и др. Клин Трансл Мед. 2022 Май; 12(5):e874. doi: 10.1002/ctm2.874. Клин Трансл Мед. 2022. PMID: 35608199 Бесплатная статья ЧВК.
  Неокислительный пентозофосфатный путь контролирует регуляторную функцию Т-клеток путем интеграции метаболизма и эпигенетики.
  Лю К., Чжу Ф., Лю Х., Лу Ю., Яо К., Тянь Н., Тонг Л., Фигге Д.А., Ван Х., Хань И., Ли И., Чжу И., Ху Л., Цзи И., Сюй Н., Ли Д., Гу X, Лян Р, Ган Г, Ву Л, Чжан П, Сюй Т, Ху Х, Ху Z, Сюй Х, Йе Д, Ян Х, Ли Б, Тонг Х. Лю Кью и др. Нат Метаб. 2022 май; 4(5):559-574. doi: 10.1038/s42255-022-00575-z. Epub 2022 23 мая. Нат Метаб. 2022. PMID: 35606596
  Просмотреть все статьи «Цитируется по»
  Типы публикаций
  термины MeSH
  вещества
  Грантовая поддержка
  R01 AI131703/AI/NIAID NIH HHS/США
  R01 CA250533/CA/NCI NIH HHS/США
  R01 AI150514/AI/NIAID NIH HHS/США
  R37 AI105887/AI/NIAID NIH HHS/США
  R01 AI140761/AI/NIAID NIH HHS/США
  R01 CA221290/CA/NCI NIH HHS/США
  R01 AI150241/AI/NIAID NIH HHS/США
  Полнотекстовые ссылки
  Эльзевир Наука Бесплатная статья ЧВК
  Укажите
  Формат: ААД АПА МДА НЛМ
  Отправить на
  Adutante Home
  Adutante Home
  Информационный ресурс
  Выполнен вход: Администратор
  Язык
  НАЗВАНИЕ СТРАНИЦЫ
  Дата последнего изменения
  home. htm
  Дом
  Infostore
  Управление документами и информацией
  Создание политики и процедур Распространение документов и политик История изменений и контроль версий Контроль доступа пользователей и более…
  CRM
  Управление взаимоотношениями с клиентами
  Управляйте клиентами и потенциальными клиентами Отслеживание запросов на поддержку Управление деятельностью и продажами Запуск отчетов поддержки и более…
  Формы
  Инвентаризация и обработка заказов
  Управляйте запасами продуктов Обработка транзакций Создание пользовательских форм Управление обучением сотрудников и более…
  Лицензии
  Инструмент управления лицензиями
  Создание и управление лицензиями на продукты и активациями
  Контроль качества
  Оценки и проверка контроля качества
  Общие оценки Оценка записи звонков История оценки Создать оценки и более. ..
  Переводчик
  Средство перевода программ
  Перевод ресурсов модуля Adutante
  Посещаемость
  Посещаемость и расписание
  Управление посещаемостью и расписанием
  Пароль должен состоять минимум из 4 символов.
  Учетная запись
  Название организации
  Ошибка входа:
  Включено
  Восстановление в существующей базе данных может перезаписать и повредить существующие данные. Восстановление должно применяться только к вновь созданной и пустой базе данных. Вы хотите продолжить?
  Параметры уведомлений
  Утилиты
  Недействительный сеанс. Пожалуйста, войдите снова.
  Сортировка
  Не удалось создать или обновить пользователя!
  В этом месяце
  Операция не удалась!
  Электронная почта
  восстановить пароль
  ID
  Удалить
  Модуль Доступ к модуле
  Тип уведомления
  Дата
  Отправить состояние
  0011 Отправить повторно после
  Недопустимые параметры.
  почтовый адрес
  Журнал идентификатор журнала
  Время завершения
  Разрешения на модуль
  Подписание
  онлайн документация
  Подробности
  Статус
  Параметры
  Не удалось создать или обновить группу!
  Время начала
  Имя службы
  Не удалось добавить или удалить разрешение!
  Последний месяц
  Имя
  Добавить группы
  Введенный пароль и подтверждение не совпадают. Пожалуйста, введите правильные значения.
  Имя группы
  Папка резервного копирования
  Время отправки
  Вход в систему
  Группы
  Идентификатор пользователя будет отправлен вам по электронной почте со ссылкой для смены пароля.
  Организации
  Информация о сбросе пароля будет отправлена по электронной почте на указанный адрес, если существует связанная учетная запись.
  Имя административного контакта
  Удалить группу
  Права администратора
  Дополнительный контактный телефон
  Ошибка регистрации.
  Требуется смена пароля
  Гость
  Добавить
  Регистрация продукта
  Выбрать группу
  Войти как гость
  Срок действия данных истек.
  Общее администрирование
  Идентификатор пользователя
  Обновить
  Очистить
  Пароль
  Последний квартал
  Операция не удалась с сообщением:
  Имя административного лица
  4
  4
  Не удалось изменить пароль.
  Пожалуйста, подождите…
  Разрешение на доступ
  Очистить
  Внимание!! Не забудьте сбросить соединения регистратора VSLogger на вкладке «Рекордеры», чтобы распространить изменения
  Редактировать свойства
  Регистрация сохранена.
  Контактный адрес электронной почты администратора
  Незарегистрированный экземпляр
  Восстановление
  Да
  Часы
  Тип разрешений
  По пользователю
  Каждые (дни)
  Сохранить
  Система
  Описание
  Close
  сегодня
  до
  Отмена
  Серийный номер
  Отправить
  Магистр и обновления
  .
  Импорт
  Сброс
  Расписание
  Экспорт результатов
  Время публикации
  Язык
  Войти
  Имя
  Онлайн цитата
  Учебник
  Редактировать группу
  Открыть
  Очистить
  Резервное копирование по расписанию
  Модули
  Действие запрещено!
  Новый поиск
  Не удалось отменить задание!
  Параметр №1
  Параметр №2
  Активен
  Все пользователи
  На этой неделе
  Не удалось восстановить резервную копию!
  Создать
  Детали
  Количество файлов
  Быстрый фильтр
  Идентификатор уведомления
  Название
  Log
  Изменение пароля
  Уведомления и журнал
  От
  SELECT USER
  РЕДАКТИРОВАТЬ
  DEACTIVATED
  Home
  Партийный идентификатор
  Проштра
  Забыли пароль?
  Начиная с
  Введите правильный идентификатор пользователя, пароль и учетную запись.
  Немедленно
  Вход в качестве гостя запрещен.
  Пароль изменен
  Поиск
  Переименовать
  Подтвердить пароль
  Внимание! CAPLOCK включен
  Идентификатор пользователя уже используется.
  Пожалуйста, заполните все обязательные (*) поля.
  Посторонние лица
  Пользователи и группы
  Удалять можно только пустые группы.
  Пользователи
  По разрешению
  Старый пароль
  Уведомления
  Интернет-магазин
  Дата деактивации
  Работа
  Только один раз
  По группам
  Выпуск
  Инструменты
  Последний год
  Идентификатор входа в сеть
  Группа Active Directory (должно начинаться со слова ADUTANTE или быть пустым).
  Электронная почта на номер
  Новый пароль
  Новая группа
  Нет
  Группа
  В этом году
  Добавить пользователей
  Стартовый пароль
  Неверный идентификатор или идентификатор Пожалуйста, попробуйте еще раз.
  Сбой сервера!
  Применить
  разрешения
  Электронная почта субъект
  Новый пользователь
  РАСПОЛОЖЕНИЕ ИМЯ
  Администрирование модулей
  Custom
  Дополнительное имя контакта
  онлайн -соглашение
  . добавить или удалить пользователя в группу!
  Дополнительная контактная роль
  Удалить
  Включено
  Идентификатор пользователя должен содержать минимум 4 символа. 9&*()-_+=,.?]+.*
  — следующее количество ранее использованных паролей нельзя использовать повторно: 2
  Распространение документов и политик
  Информационный магазин
  Инвентаризация и обработка заказов
  Добро пожаловать, посетитель.
  Регистраторы списка
  Регистраторы
  Записи контроля качества
  Управление запасами продуктов
  Серверы записи
  История изменений и контроль версий
  Контроль качества
  Управление клиентами
  0011 Управление по связям с клиентами
  Управление деятельностью и продажами
  Оценка посещаемости и планирования
  и более
  Оценки и обзор QC
  Инструмент перевода программ
  Создание оценки
  История оценки
  Политика и процедура Создание
  Перевод Adutante Module Resources Resourding Module Module
  Прямое подключение к VSLogger
  Загрузка модуля
  Оценки записи звонков
  Места для колл-центра
  Управление обучением сотрудников
  Создание пользовательских форм
  Переходы. Отчеты
  это разрешение позволяет получить доступ к разделу администратора этого модуля. Вы, вероятно, используете этот раздел прямо сейчас.
  Права доступа к модулю могут быть предоставлены отдельным пользователям или группам пользователей.
  Закрыть Учебник
  Далее
  Внимание!! Ваши учетные данные будут отправлены в виде обычного текста. Для безопасного соединения используйте SSL-соединение. Пожалуйста, предупредите вашего Администратора.
  Загрузка…
  ,
  Отображение от _START_ до _END_ из _TOTAL_ записей
  Нет доступных данных в таблице
  Подробную справку см. в нашей онлайн-документации, расположенной по адресу: https://www.adutante.com/ портал/
  В этом руководстве рассматриваются общие элементы для этого модуля. Вы можете закрыть учебник в любое время и перезапустить его, нажав следующие кнопки:
  это разрешение позволяет получить доступ к общей части модуля.
  : активировать для сортировки столбца по возрастанию
  : активировать для сортировки столбца по убыванию
  Поиск:
  Предыдущий
  Подходящие записи не найдены Разрешено только SSL-соединение. Пожалуйста, предупредите вашего Администратора.
  Обработка…
  (отфильтровано из _MAX_ всего записей)
  Отображение от 0 до 0 из 0 записей
  MM/DD/YYYY
  HH:MM:SSAM
  HH:MM:SS
  https://www.adutante.com/portal
  1664418379906
  b7ef5ec65207edda35f722a9a78120cd47
  23abf19fa2bdf85431b17002b
  7ed7d104e5820474bc225455c2d1d3ed89c022285892bab50511a41aeb776474
  ADUTANTE
  UNKNOWN
  Д
  Versadia Solutions
  N
  Y
  1
  Хостинг: Versadia Solutions
  try_count=173
  p_count=7
  u_count=125
  s_count=3016
  рекомендаций для абитуриентов и программ по использованию сигнализации о предпочтениях — Thalamus
  Эта серия блогов из 5 частей, Полное руководство по сигнализации о предпочтениях для получения медицинской ординатуры для абитуриентов и программ на 2022–2023 гг. , включает:
  Часть 1: Введение история сигналов предпочтений.
  Часть 2: Описывает введение в GME.
  Часть 3: Обсуждаются текущие результаты.
  Часть 4: Консультирует кандидатов и программы.
  Часть 5: Описывает, как Thalamus будет поддерживать эту инициативу.
  Это Часть 4. Рекомендации для заявителей и программ по использованию сигнализации о предпочтениях
  Рекомендации для заявителей и программ по использованию сигнализации о предпочтениях:
  На момент написания этой статьи ERAS объявило что следующие 16 специальностей будут участвовать (на добровольной основе для заявителей и программ) в сигнале о предпочтениях в сезоне подачи заявок на получение вида на жительство 2022-2023 гг.
  Отоларингология будет продолжать размещать сигналы предпочтений на веб-сайте OPDO. Урология также будет продолжать сигнализировать о предпочтениях. Наконец, похоже, что пластическая хирургия будет включать сигнализацию предпочтений в свое новое общее приложение для пластической хирургии (PSCA ) .
  В общей сложности это будет означать, что в 2022-2023 годах 19 специальностей будут использовать форму сигнализации о предпочтениях. Наш анализ здесь будет сосредоточен преимущественно на особенностях передачи сигналов через ERAS, хотя извлеченные уроки могут быть применимы ко всем.
  Как показано выше, количество сигналов предпочтения (или программы), выделяемых абитуриентам по специальностям, будет варьироваться в широких пределах, от 2 до 30. Поэтому, хотя существуют общие рекомендации, применимые ко всем группам, мы также разбиваем конкретные рекомендации по специальностям, используя несколько (2–3), больше (4–8) или много (18–30) сигналов предпочтения. Примечание. Каждая специальность имеет уникальные инструкции для соискателей относительно того, должны ли они сообщать а) о своем учебном заведении и б) о субстажировках/выездных ротациях. Это обеспечит дополнительную переменную для рассмотрения, так как это еще больше изменит распределение сигналов по каждой специальности из-за различий в программных ожиданиях.
  Универсальные рекомендации для абитуриентов и программ:
  Доступ к сигналам предпочтений и их использование: В цикле подачи заявок 2023 года учащиеся будут подавать сигналы предпочтений для выделенных специальностей через ERAS. Программы будут получать информацию о сигналах на рабочей станции директора программы ERAS (PDWS) и смогут фильтровать и запускать отчеты.
  Как просмотреть использование сигнала предпочтения: Учитывая, что сигнализация предпочтения является невероятно новой для GME, соискатели должны рассмотреть возможность отправки сигналов предпочтения тем программам, которые они предпочитают брать на интервью. Это могут быть программы, которые они действительно хотят посетить, и/или программы, которые им интересны, но в которых они вряд ли смогут получить интервью (например, у них нет географической привязки к региону). Сигналы предпочтения также могут использоваться абитуриентами, чтобы отличиться в программах, на которые будут подавать заявки многие абитуриенты, похожие на них (например, многие абитуриенты из одной медицинской школы). Программы должны знать об этой информации и признавать, что получение сигнала о предпочтениях является выражением интереса к программе (Примечание: уровень заинтересованности, обозначенный сигналом о предпочтениях, зависит от количества сигналов, которые специальность выделяет каждому заявителю, который далее анализируется ниже).
  Если посылается сигнал предпочтения, есть ли вероятность, что результатом будет интервью? № Сигнал предпочтения, обозначая интерес к программе, не является золотым билетом. Это не гарантирует кандидату собеседование, даже если его заявление подходит для участия в этой программе. Программы должны рассматривать сигналы предпочтений одинаково и не чувствовать себя обязанными проводить собеседования с кандидатами, посылающими сигналы. Для абитуриентов деканы-консультанты медицинских школ и другие наставники являются отличным ресурсом, позволяющим лучше понять, насколько они подходят для программы по каждой специальности. Эти консультанты могут также помогать заявителям (программам) в создании сетей и делиться интересами программ (заявителей) по другим каналам (т. е. вне сигналов о предпочтениях). Мы настоятельно призываем всех заявителей рассмотреть вопрос о том, чтобы не отдавать предпочтение программам с высоким рейтингом, если их академическая успеваемость или другие характеристики не соответствуют программе (например, им требуется виза, а программа явно не спонсирует визы). Это особенно актуально для специальностей с небольшим количеством выделенных сигналов предпочтения.
  Как сигналы предпочтения соответствуют Соглашению об участии в матче: что является и что не является нарушением матча, когда речь идет о сигналах предпочтения?
  В соответствии с Соглашением о подборе NRMP для программ: «Программам не разрешается в любой момент во время собеседования, подбора или адаптации… запрашивать у заявителей сигнал(ы) о предпочтениях, если они относятся к специальности, участвующей в передаче сигналов о предпочтениях». Программы также имеют право «хранить в тайне всю информацию, относящуюся к сигналам предпочтений. Точно так же в соответствии с Соглашением о совпадении NRMP для заявителей: «Заявители имеют право сохранять конфиденциальность всей информации, касающейся сигналов предпочтения, отправляемых в программы, если заявитель участвует в специальности, в которой реализована сигнализация предпочтений».
  Помимо соглашения о совпадении, есть анекдотические сообщения, как в этом подкасте Emergency Medicine, о том, что программы по определенным специальностям могут использовать сигнализацию предпочтений только для принятия решений о том, кого пригласить на интервью. Они не могут использовать сигналы предпочтений после собеседования или для принятия решений о своем рейтинге. Руководители программы в этом подкасте также предположили, что, поскольку подача сигналов не является обязательной, заявителям, отказавшимся от подачи сигналов о предпочтениях, было дано указание указать, почему они не участвовали в передаче сигналов, в своем личном заявлении, хотя это, по-видимому, не является официальной рекомендацией для всей специальности. .
  В целом, конфиденциальность сигналов предпочтения защищена Соглашением о совпадении. Программа будет знать, сообщил ли заявитель о своей программе (но единственный способ, которым программа узнает, что заявитель не участвовал в передаче сигналов о предпочтениях, — это его личное заявление). Таким образом, программы могут спросить, почему вы подали сигнал их программе или не подали сигнал их программе, но они НЕ МОГУТ спросить, где еще заявитель подал сигнал. Поэтому наш совет идентичен совету наших коллег-экономистов: «Соискателям рекомендуется объяснить программе, почему был отправлен сигнал предпочтения. И наоборот, если программа спросит, почему они не отправили сигнал о предпочтениях, заявителей просят сообщить, что, по их мнению, адекватная сигнализация об интересе может быть достигнута по другим каналам».
  Специальные рекомендации для абитуриентов и программ по специальностям Распределение сигналов предпочтений:
  Специальности, использующие несколько сигналов предпочтений (2-3): Неврология взрослых, дерматология, внутренняя медицина/психиатрия, профилактическая медицина.
  Эта группа использует сигнализацию о предпочтениях наиболее близко к тому, что было предложено в экономике, и поэтому наши рекомендации согласуются с ними, с некоторыми оговорками.
  Рекомендации для абитуриентов по специальностям, использующим несколько сигналов предпочтения:
  Значение сигнала предпочтения: высокое. Учтите, что вы можете отправить несколько сигналов предпочтения. Это означает, что сигнал имеет встроенные и предполагаемые альтернативные издержки, как описано в экономике, и поэтому вы говорите программе: «У меня было только два (или три) сигнала предпочтения, и я решил послать вам один из них. ». Это мощное сообщение, как описано ранее.
  Будут ли программы, которым я не посылаю сигнал предпочтения, по-прежнему опрашивать меня? Да . Среднестатистический абитуриент всех специальностей проходит собеседование на многие более чем 2-3 программы. И хотя предварительные данные, представленные ENT, показывают, что сигнализация о предпочтениях может привести к более высокой вероятности приглашения на собеседование, отсутствие сигнализации о программе, вероятно, по-прежнему приведет к собеседованию для большей части кандидатов (хотя это может варьироваться между выпускниками США и кандидатами IMG). ). Может иметь место концентрация более высокой ценности (т. е. большая вероятность совпадения интервью) и уменьшение менее ценной беседы (т. е. меньшая вероятность совпадения интервью), что следует за данными о среднем проценте перекрытия интервью Thalamus. Таким образом, будет происходить большое количество интервью, которые не были вызваны сигналом предпочтения.
  Рекомендации для программ по специальностям, использующим несколько сигналов предпочтения:
  Значение сигнала предпочтения: высокое. Учтите, что существует всего несколько сигналов предпочтений, которые может отправить каждый заявитель. Это означает, что сигнал имеет предполагаемую альтернативную стоимость, и при этом получение сигнала от заявителя означает: «У меня было только два (или три) сигнала о предпочтениях, и я решил отправить один вам». Это мощное сообщение, как описано ранее. Тем не менее, распределение сигналов о предпочтениях (согласно данным ENT) будет сильно различаться из-за того, как кандидаты воспринимают программы с точки зрения престижа, географии, конкурентоспособности и т. д. В целом программам рекомендуется использовать сигналы о предпочтениях, чтобы помочь разорвать связи при определении того, какие кандидаты получать предложения об интервью и/или выделять дополнительные ресурсы для рассмотрения заявок кандидатам, отправившим сигнал о предпочтениях. Как и в случае с экономикой, мы также ожидаем, что «сигналы, посылаемые наиболее востребованными соискателями программам с более низким рейтингом, повышают вероятность прохождения собеседования».
  Могут ли соискатели, которые не посылают нам сигналы о предпочтениях, заинтересоваться нашей программой? Да. Как и в экономике, поскольку заявители могут отправить всего два-три сигнала предпочтения (а некоторые могут не отправить ни одного), не получая сигнала предпочтения от заявителя, предоставляет ограниченную информацию. Однако при получении сигнала предпочтения происходит обратное, поскольку он передает ценную информацию о заинтересованности заявителя в этой программе.
  Специальности, использующие дополнительные сигналы предпочтения (4-8): Анестезиология, диагностическая радиология, интервенционная радиология, неотложная медицина, общая хирургия, внутренняя медицина (категориальная), неврологическая хирургия, педиатрия, физическая медицина и реабилитация и психиатрия.
  Примечание: Принимая во внимание совпадение кандидатов между диагностической и интервенционной радиологией, кандидатам будет присвоено в общей сложности 6 предпочтительных сигналов по обеим специальностям (например, 4 диагностических/2 интервенционных, 5 диагностических/1 интервенционная и т. д.). .).
  Эта группа использует сигнализацию о предпочтениях с увеличенным числом (в 2-4 раза) того, что используется в экономике, поэтому наши рекомендации изменены следующим образом: Значение сигнала: средний . Увеличение числа сигналов о предпочтениях снижает альтернативную стоимость отправки дополнительных сигналов о предпочтениях в каждую программу. В целом, это снижает ценность любого сигнала, поскольку соискатели имеют больше возможностей сигнализировать о большем количестве программ. Однако это также увеличивает количество программ, которым заявитель может послать сигнал о предпочтениях, и, следовательно, позволяет более терпимое к риску поведение сигнальных программ, которые могут быть немного «недосягаемыми», или распространять сигналы на программы, в которых заявитель может быть сверхквалифицированный. Точная стратегия, используемая соискателем, должна отражать общую силу его заявки, а также его конкретные карьерные цели.
  Будут ли программы, которым я не посылаю сигнал предпочтения, по-прежнему опрашивать меня? Да . Среднестатистический абитуриент по этим специальностям проходит собеседование не менее чем с 4 по 8 программ. Увеличение количества сигналов предпочтения приведет к увеличению числа интервью, связанных с сигналами предпочтения. Однако по-прежнему будут предлагаться интервью, в которых не использовался сигнал предпочтения. Учитывая предварительные данные ЛОР, представленные выше, кажется, что больший процент предложений интервью данного заявителя будет отнесен к программам, которым они предоставили сигналы, чем тем, которых они не сделали. Также может происходить значительное уменьшение среднего совпадения интервью, как показано в приведенных выше данных о таламусе (неясно, какая часть наблюдаемого эффекта была связана с передачей сигналов).
  Рекомендации для программ по специальностям, использующим больше сигналов предпочтения:
  Значение сигнала предпочтения: Среднее. Аналогичным образом, как было отмечено заявителями, увеличение числа сигналов предпочтения ослабляет силу любого сигнала. Тем не менее, сигнальная информация о предпочтениях остается полезной для программ, поскольку она идентифицирует меньшую подгруппу кандидатов с повышенным интересом по сравнению с сотнями или тысячами заявок, которые программа может получить в цикле найма (без сигнальных данных). Это обеспечивает меньшую подгруппу заявителей для рассмотрения с повышенным интересом. Однако уровень интереса может сильно различаться. В самом крайнем случае сигнал может информировать программу о том, что они являются первым выбором заявителя в лучшем случае или восьмым выбором в худшем случае. Это значительный разброс, выходящий за пределы диапазона, в котором абитуриенты обычно совпадают по каждой специальности. Программам рекомендуется, как и экономическим, использовать эту информацию, чтобы помочь разорвать связи при определении группы кандидатов, с которыми они проводят собеседование. Но здесь, кроме того, программы должны осознавать, что распределение сигналов о предпочтениях сильно различается в зависимости от восприятия претендентом престижа, географии, конкурентоспособности и т. д., а альтернативная стоимость не так высока, как при использовании меньшего количества сигналов о предпочтениях, и следовательно, менее надежны. Точно так же сигналы, отправленные в программы с более низким рейтингом наиболее востребованными кандидатами, не будут иметь такого большого влияния на вероятность прохождения собеседования.
  Могут ли соискатели, которые не посылают нам сигналы о предпочтениях, заинтересоваться нашей программой? Да. Большее количество сигналов о предпочтениях означает, что общее количество сигналов о предпочтениях в результате опроса будет больше. Однако в таком случае это означает, что меньшее количество собеседований будет проводиться с парами «заявитель-программа», не прошедшими регистрацию. Они по-прежнему будут происходить, но, вероятно, в целом реже. Это также вызывает дополнительные вопросы о том, почему заявители не сигнализировали о программе, особенно в таком сценарии, как между заявителями, 8 ^th (с сигналом) против 9 ^th (без сигнала) выбор (на примере нейрохирургии). Таким образом, отсутствие сигнала имеет большую ценность, чем в специальности, выделяющей 2 или 3 сигнала на одного абитуриента. Здесь отсутствие сигнализации о программах представляет собой либо более сильный сигнал незаинтересованности, либо то, что заявитель думает, что у него есть другой способ обозначить интерес к программе (вне сигнализации). В любом случае будут кандидаты, которые проходят собеседование и в конечном итоге подбираются для программ, о которых они не сообщали.
  Специальности, использующие много сигналов предпочтений (18-30): Ортопедическая хирургия, акушерство и гинекология
  Эта группа, возможно, является наиболее интересной, а также наиболее отличающейся от экономической реализации сигналов предпочтений из-за обилия предпочтений используемые сигналы.
  В акушерстве и гинекологии используется двухуровневая система, как было объявлено в Руководстве по сигнализации, опубликованном 10 апреля ^th , 2022. По специальности будут использоваться 3 «золота» (уровень 1) и 15 «серебро» (уровень 2). сигналы предпочтения для обозначения «самого высокого» и «очень высокого» интереса к программам соответственно. Ортопедическая хирургия выделит 30 сигналов каждому заявителю, как было объявлено на их специализированном веб-сайте. Следует отметить, что инструкции и рекомендации на сайтах акушерства и гинекологии и ортопедической хирургии идентичны.
  Конкретные рекомендации для акушеров-гинекологов/ортопедов от руководства специальности включают:
  «Кандидаты должны сообщать о программах, в которых они проявляют большой интерес и в которых у них есть разумная возможность пройти собеседование, ВКЛЮЧАЯ их домашние программы (и выездные программы). обороты)».
  Примечание. Хотя это, по-видимому, является основной практикой в системе сигнализации предпочтений на 2022–2023 годы (используется во всех специальностях в том или ином качестве, кроме дерматологии, внутренних болезней и психиатрии), этот интерес может также выражаться с помощью других механизмов (внешних сигнализации).
  Заявители должны планировать использование всех своих сигналов. В инструкциях сообщается, что «нет никаких известных преимуществ в том, чтобы не использовать все доступные сигналы».
  Конкретные рекомендации для программ акушерства и гинекологии/ортопедии от специализированного руководства включают:
  «Сигналы не предназначены для использования в качестве инструмента скрининга, однако некоторые программы могут использовать их при первоначальном рассмотрении заявки». В инструкциях отмечается, что сигнализация может использоваться как часть рекомендуемого целостного обзора приложений.
  Программы НЕ ДОЛЖНЫ:
  Требовать сигнал для собеседования с кандидатом.
  Раскрывать информацию о предпочтениях любому лицу, не входящему в их отборочную комиссию.
  Попросите соискателей указать, куда они отправляли сигналы (или количество отправленных сигналов).
  Раскройте количество полученных сигналов.
  На национальном уровне также активно обсуждается, что эта система была создана в качестве «посредника» для имитации ограничения количества заявок, хотя кандидаты по-прежнему могут подавать заявки на любое количество программ по каждой специальности.
  Рекомендации в этой группе являются наиболее сложными, поскольку это новое использование сигналов предпочтения ранее не изучалось.
  Рекомендации для поступающих по специальностям, использующим множество сигналов предпочтения:
  Значение сигнала предпочтения: Неясно. При наличии множества сигналов предпочтения, которые могут быть отправлены, альтернативные издержки существенно снижаются (в 9-15 раз по сравнению с экономическими показателями). Математически это еще больше ослабляет ценность любого заданного сигнала предпочтения. Тем не менее, соискатели могут посылать сигналы многим программам, что приводит к возможности подавать сигналы ряду программ, которые охватывают почти весь диапазон длин ранжированных списков кандидатов.
  Акушер-гинеколог: уникален тем, что 3 золотых жетона создают гибридный рынок, который охватывает такое же количество сигналов предпочтения, что и несколько специальностей сигналов предпочтения (например, дерматология). Однако на этот эффект влияет наличие 15 серебряных жетонов. Следовательно, существует большой разрыв не только между вариантами 3 и 4, но и неразличимый «серебряный» статус, присвоенный вариантам с 4 по 18. Это представляет собой невероятно широкий диапазон предпочтений. И далее, несигнальные программы тогда становятся 3 ^рд ярус. Мы советуем кандидатам использовать стратегию, аналогичную приведенному выше сигналу о нескольких предпочтениях для 3 золотых токенов, а 15 серебряных — для обозначения любой другой программы, в которой у них есть предпочтение, по сравнению с теми, в которых у них нет предпочтений.
  Ортопедическая хирургия: С помощью 30 сигналов предпочтения заявители должны указать все без исключения программы, в которых они заинтересованы (и/или попасть в число 30 лучших). Если они подают заявки на число выше 30 (среднее количество приложений на одного кандидата в ортопедии в 2022 г. составляло 86), вероятно, будет использоваться бимодальная стратегия, при которой кандидаты сигнализируют о своих наиболее желаемых программах и/или распределяют часть своих сигналов о предпочтениях для программ, где у них больше шансов получить интервью (на основе академической успеваемости, географического интереса, спонсорской визы по программе и т. д.).
  Как и в других группах, соискатели не должны использовать более чем несколько сигналов предпочтения, чтобы зайти на собеседование в программу, где их вероятность пройти собеседование невелика. T Точная стратегия, используемая кандидатом, должна учитывать общую привлекательность его заявления, а также его конкретные карьерные цели.
  Будут ли программы, которым я не посылаю сигнал предпочтения, по-прежнему опрашивать меня? Да, но менее вероятно . Здесь ситуация, вероятно, несколько изменилась, так как количество сигналов затмевает среднее количество собеседований, пройденных на одного кандидата, а значительное увеличение сигналов предпочтения, вероятно, означает, что большинство (хотя и не все) интервью будут связаны с сигналом предпочтения. Также неясно, как это повлияет на совпадение интервью, поскольку оно будет сильно зависеть от того, как сигналы предпочтения распределяются по каждой специальности.
  Рекомендации для программ по специальностям, использующим множество сигналов предпочтений:
  Значение сигнала предпочтения: от неясного до низкого или запутанного. Значение сигнала будет значительно различаться в зависимости от характеристик программы (воспринимаемый престиж, география и т. д.). Вполне вероятно, что распределение сигналов предпочтений по программам будет еще более широким. Наиболее востребованные программы, скорее всего, получат сотни сигналов, в то время как менее желательные программы, скорее всего, получат гораздо меньше (по аналогии с тем, что наблюдалось в ЛОР). Кроме того, значение любого заданного сигнала предпочтения снижается с обилием выделенных сигналов предпочтения. Это означает, что программам, которые получают мало сигналов, будет сложно их интерпретировать (поскольку заявители, вероятно, также давали сигналы многим другим программам). Кроме того, программам, которые получают большое количество сигналов, будет еще сложнее распознать ценность, учитывая большое количество заявителей, выразивших интерес. Неясно, как это повлияет на совпадение интервью между программами. Таким образом, также неясно, как программы должны использовать сигналы (например, прерывать ничьи и т. д.). В результате трудно дать четкие рекомендации для этой группы, за исключением того, что программы акушерства и гинекологии должны следовать рекомендациям для нескольких программ сигналов предпочтения, приведенных выше, при интерпретации своих сигналов золота.
  Могут ли заявители, которые не посылают нам сигналы о предпочтениях, заинтересоваться нашей программой? Да, наверное, небольшой процент из них. Обилие сигналов о предпочтениях означает, что общее количество сигналов о предпочтениях, приводящих к опросам, будет намного больше. В результате, количество собеседований, которые будут проводиться с неподтвержденными парами кандидат-программа, будет минимальным, хотя все же будет иметь место. Несигналы имеют здесь более высокую отрицательную прогностическую ценность с точки зрения интереса заявителя, поскольку заявитель отказался посылать сигнал несигнальной программе по сравнению со всеми другими программами, которые они сигнализировали. Еще одно предостережение заключается в том, что программы акушерства и гинекологии, безусловно, увидят множество собеседований с кандидатами, не имеющими золотого уровня (и меньшее количество кандидатов, не имеющих ни золотой, ни серебряный сигнал).
  Подводя итог, можно сказать, что использование сигналов предпочтения кандидатом и программой должно основываться на количестве сигналов, предоставляемых кандидатам по каждой специальности.
  Как Thalamus будет поддерживать передачу сигналов о предпочтениях? Узнайте в части 5!
  Сигнальные планы (Северная Америка) | jonroma.net
  P&LE. Схема макетной платы. Терминал Питсбурга, Пенсильвания. 1923-08-29 2,0 МБ
  РФиП. Лист собаки. Похик, В.А. 1917-02-05 855,4 КБ
  TH&B. Предлагаемое расположение сигналов. Гарт-стрит, Гамильтон, Онтарио. 1897-01-15 1,2 МБ
  Washington Terminal Co. Коммутационные и сигнальные цепи. Мост «Уай», Вашингтон, округ Колумбия. 1935-07-20 940,2 КБ
  Амтрак
  Амтрак. Неофициальная диаграмма аспектов. Фэйр и Фэйрхэм. 1991-03-21 279,1 КБ
  Амтрак. Неофициальная диаграмма аспектов. Хадсон, Нью-Джерси. 1991-03-22 207,8 КБ
  Амтрак. Неофициальная диаграмма аспектов. Лейн и Хантер, Нью-Джерси. 1991-03-22 225,5 КБ
  Амтрак. Неофициальная диаграмма аспектов. Портал и Берген, Нью-Джерси. 1990-09-19 163,8 КБ
  Атчисон, Топика и Санта-Фе
  AT&SF. Дополнения к стандартной проводке панели. Секция Quenemo-Olathe машины Emporia-Turner, KS CTC. 1958-04-02 771,1 КБ
  AT&SF. Схемы. Кроссоверы в Уэллсвилле, штат Канзас. 1957-09-09. Лист 3 254,6 КБ
  AT&SF. Схемы. Кроссоверы в Уэллсвилле, штат Канзас. 1957-10-07. Лист 2 390,0 КБ
  AT&SF. Схемы. Уэллсвилл, Канзас. [БЕЗ ДАТЫ] 613,6 КБ
  AT&SF. Схема сигнальной цепи. Оттава Jct., Канзас. 1958-08-08 1,1 МБ
  AT&SF. Назначения функций формы 506A типа L. Оттава Jct.-Olathe Line, Канзас. 1957-11-11 186,8 КБ
  Атлантическое побережье
  ACL. Б-100. цепи АПБ. 1932-11-10 10,2 МБ
  ACL. Е-1120. Лист 2. Типовые схемы сигнализации АПВ прожекторными сигналами. 1930-07-09 2,6 МБ
  Балтимор и Огайо
  B&O. Схема блокировки. Нью-Касл Jct. Двор, Пенсильвания. 1904-06-14 601,3 КБ
  Б&О. Бюллетень отдела связи № 57. Установка управляемой системы ручного блокирования и позиционных цветных световых сигналов. Станции Mt Royal и Camden, Балтимор, Мэриленд. 1921-05-01 26,0 МБ
  Бостон и Олбани
  B&A. 6085-214. Переплетение планов. Фрамингем, Массачусетс. 1962-05-16 14,8 МБ
  Canadian Pacific
  CPR. 57604. Схемы подключения блокировок. Западный Монреаль, Квебек. 1946-11-15 2,7 МБ
  Центр Нью-Джерси + Нью-Йорк и Лонг-Бранч
  CNJ. S102268. Кодированные рельсовые цепи с повторителем трафика. 1968-10-22 1,7 МБ
  CNJ. SD-S026C. Типовые схемы управления силовыми блокировочными выключателями. 1942-05-27 4,2 МБ
  Нью-Йорк и Великобритания. SD L-001-C, листы с 83 по 91A (от Oceanport до Long Branch, NJ) 34,6 МБ
  Chessie System
  C&O. ГРС. СИ-77430-5. Трековый индикатор и вспомогательная панель. Лудингтон-Оттава, Мичиган. 1977-11-14 30,5 МБ
  C&O. ГРС. СИ-77430-5. Трековый индикатор и вспомогательная панель. Лудингтон-Оттава, Мичиган. 1977-11-14 [большой] 43,7 МБ
  вечера. ГРС. СМ-6261-5. Панель управления машиной. Лудингтон-Сагино, штат Мичиган. 1981-08-28 13,4 МБ
  Чикаго и Восточный Иллинойс
  C&EI. Схемы взаимосвязанных растений. 1908-07-30 [ч/б] 4,3 МБ
  C&EI. Схемы взаимосвязанных растений. 1908-07-30 [ЦВЕТ] 21,0 МБ
  Чикаго и Северо-Западный
  C&NW. 7255. Сигналы автоматической защиты между Q Jct., Миссури и Ливенвортом, Канзас. 1968-12-11 257,5 КБ
  C&NW. 7256. Блокировка Ливенворта, Канзас. 1968-12-10 307,3 КБ
  C&NW. район ЦТК. Западный Чикаго в Нельсон, Иллинойс. 1951-03-01 4,0 МБ
  C&NW. Схемы полюсных головок. 1960-03-01 269,3 КБ
  C&NW. СД 35.2. Схема собаки. Деваль, ИЛ. 1975-09-23 8,4 МБ
  C&NW. СД 35.4. Схема пути и сигналов. Деваль, ИЛ. 1975-09-23 3,1 МБ
  C&NW. СД 35.31. Проводка башни. Деваль, ИЛ. 1999-03-01 10,2 МБ
  C&NW. СД 35.32. Проводка башни. Дистанционное управление Башней «Нью-Йорк». Деваль, ИЛ. 1956-04-25 24,8 МБ
  C&NW. СД 35.33. Цепи блокировки. Деваль, ИЛ. 1985-09-25 30,5 МБ
  C&NW. СД 35.34. Цепи блокировки. Деваль, ИЛ. 1985-09-25 30,6 МБ
  C&NW. СД 35.35. Цепи блокировки. Деваль, ИЛ. 1984-01-06 26,4 МБ
  C&NW. СД 35.36. Цепи блокировки. Деваль, ИЛ. 1975-10-23 6,6 МБ
  C&NW. СД 35.37. Цепи блокировки. Деваль, ИЛ. 1967-11-08 11,4 МБ
  C&NW. СД 35.38. Прямолинейные цепи. Деваль, ИЛ. 1996-07-30 14,8 МБ
  C&NW. СД 35.41. График манипуляций. Деваль, Иллинойс (лист 1 из 2). 1975-09-23 5,4 МБ
  C&NW. СД 35.42. График манипуляций. Деваль, Иллинойс (лист 2 из 2). 1975-09-23 5,5 МБ
  C&NW. СД 35.381. Детализация прямолинейных цепей. Деваль, ИЛ. 1975-04-23 19,1 МБ
  C&NW. SD 36. План блокировки. Терминал Уэллс-Стрит, Чикаго, Иллинойс. 1908-06 [ч/б] 692,5 КБ
  C&NW. SD 36. План блокировки. Терминал Уэллс-Стрит, Чикаго, Иллинойс. 1908-06 [цвет] 11,1 МБ
  C&NW. СД 117. Цепи блокировки. Маршалтаун, штат Айова. 1959-04-02 33,5 МБ
  C&NW. SD 123. План блокировки. Нельсон, ИЛ. 1942-08-14 10,5 МБ
  C&NW. SD 191.001. План блокировки. Лейк-стрит, Чикаго, Иллинойс. 1950-11-08 21,5 МБ
  C&NW. SD 191. План блокировки. Лейк-стрит, Чикаго, Иллинойс. [Ч/Б; без даты] 566,3 КБ
  C&NW. SD 191. План блокировки. Лейк-стрит, Чикаго, Иллинойс. [цвет; без даты] 2,7 МБ
  C&NW. СД 304.1. Блокировочный лист. Деваль «Нью-Йорк», Иллинойс. 1930-09-23 1,0 МБ
  C&NW. СД 304.2. Схема собаки. Деваль «Нью-Йорк», Иллинойс. 1973-04-10 2,0 МБ
  C&NW. СД 304.4. Схема пути и сигналов. Деваль «Нью-Йорк», Иллинойс. 1972-02-22 1,9 МБ
  C&NW. СД 304.32. Прямолинейные цепи. Деваль «Нью-Йорк», Иллинойс. 1985-07-20 18,2 МБ
  C&NW. SD 304. План блокировки. Деваль «Нью-Йорк», Иллинойс. 1978-01-03 4,4 МБ
  C&NW. SD 1854. Профиль сигнала Harvard Sub. 10 сентября 1997 г. [Журнал изменений] 449.2 КБ
  C&NW. Типовые схемы 15,9 МБ
  Чикаго и Западная Индиана + Кольцевая железная дорога Чикаго
  C&WI и BRC. Блокировка макетов. 1936-08-10 5,9 МБ
  C&WI. 895.43. Контроллер цепи машины. (Хаммонд, Индиана). 1947-06-02 6,3 МБ
  C&WI. 895.43. План трековой цепи. State Line (Хаммонд, Индиана), стр. 2. 1985-09-10 566,6 КБ
  C&WI. Собачья простыня с замком на спине. Пересечение государственной границы (Хаммонд, Индиана) 2,3 МБ
  C&WI. Собачья простыня с замком на спине. Пересечение государственной границы (Хаммонд, Индиана) [ОДНА СТРАНИЦА] 2,2 МБ
  C&W. Собачий лист — передний замок. Пересечение государственной границы (Хаммонд, Индиана) 2,3 МБ
  C&WI. Собачий лист — передний замок. Пересечение государственной границы (Хаммонд, Индиана) [ОДНА СТРАНИЦА] 2,2 МБ
  C&WI. Блокировка макетов. 1942-11-30 1,8 МБ
  C&WI. Блокировка макетов. 1967-08-23 2,6 МБ
  Чикаго Грейт Вестерн
  CGW. 606-С. Схема автоматической блокировки. Дюбук, ИА. 1967-09-21 9,3 МБ
  СГВ. 658-Г. Схема АБС и автоматической блокировки. Байрон, Иллинойс. 1960-10-06 2,0 МБ
  Чикаго Норт Шор и Милуоки
  ЦНС&М. E 5637. Цепи для автоматической сигнализации. Харрисон-стрит, Найлс-центр, Иллинойс. лист 14. 1957-06-11 7,2 МБ
  Чикаго, Берлингтон и Куинси
  CB&Q. 66664. План трассы, блокировка, собачья карта. Блокировка низкого напряжения. Фрэнсис-стрит, Сент-Джозеф, Миссури. 1930-01-06 182,4 КБ
  CB&Q. 67023. Схема подключения. Фрэнсис-стрит, Сент-Джозеф, Миссури. 1943-08-30 895,3 КБ
  CB&Q. 79539-Дж. Схема подключения. Ливенворт, штат Канзас, в Q Jct., Миссури. 1956-05-03 547,5 КБ
  CB&Q. 89746. Схемы. Талмейдж (Афтон, Айова). 1947-11-12 10,5 МБ
  CB&Q. 95562. Схемы. Беверли, Миссури. 1952-09-15 18,4 МБ
  Чикаго, Милуоки, Сент-Пол и Пасифик
  CM&StP. Схема дорожек и сигналов. Серебряный лук, MT. [БЕЗ ДАТЫ] 1,6 МБ
  CMStP&P. 4215. План слежения и сигналов, фиксирующий лист и собачья карта. Серебряный лук, MT. 1935-05-15 2,0 МБ
  CMStP&P. 4215. План слежения и сигналов, фиксирующий лист и собачья карта. Серебряный лук, MT. 1935-05-15 [ОДНА СТРАНИЦА] 2,0 МБ
  CMStP&P. Автоматические сигнальные цепи. Аделина, Иллинойс. 1969-11-26 2,7 МБ
  CMStP&P. Автоматические сигнальные цепи. Харлоутон в Дир-Лодж, штат Монтана. Лист 57 3,4 МБ
  CMStP&P. Автоматические сигнальные цепи. Харлоутон в Дир-Лодж, штат Монтана. Лист 57 [ОДНА СТРАНИЦА] 3,4 МБ
  CMStP&P. Автоматические сигнальные цепи. Харлоутон в Дир-Лодж, штат Монтана. Лист 58 2,7 МБ
  CMStP&P. Автоматические сигнальные цепи. Харлоутон в Дир-Лодж, штат Монтана. Лист 58 [ОДНА СТРАНИЦА] 493,4 КБ
  CMStP&P. Автоматические сигнальные цепи. Харлоутон в Дир-Лодж, штат Монтана. Лист 59 1,3 МБ
  CMStP&P. Автоматические сигнальные цепи. Харлоутон в Дир-Лодж, штат Монтана. Лист 59 [ОДНА СТРАНИЦА] 1,2 МБ
  CMStP&P. Чейнивилл-Ньюэлл, Иллинойс 21,7 МБ
  CMStP&P. Схемы блокировки Терминального отдела Чикаго. 1982 6,8 МБ
  CMStP&P. Схема дорожек и сигналов. Вестерн-авеню (Башня А-2), Чикаго, Иллинойс 55,0 КБ
  CMStP&P. Хамрик, Иллинойс 35,5 МБ
  CMStP&P. Система нумерации схем. 1950-07-31 2,5 МБ
  CMStP&P. Вебстер, Иллинойс 19,9МБ
  Чикаго, Рок-Айленд и Пасифик
  CRI&P. 109-1-12А. План расположения. Рут-стрит, Чикаго, Иллинойс. 1950-03-16 471,1 КБ
  ЦНИИиП. 109-1-12Э. Карта собаки и фиксирующий лист. Коренная улица. Чикаго, Иллинойс. 1950-06-13 713,3 КБ
  ЦНИИиП. 109-1-14Д. Манипуляция. Беверли-Хиллз, Иллинойс. 1958-11-07 338,5 КБ
  ЦНИИиП. 109-3-6М. Схема трека. Пересечение Восточной 20-й улицы, Де-Мойн, Айова. лист 2. 1940-12-23 1,8 МБ
  ЦНИИиП. 109-3-14. Схемы. Гриннелл, ИА. лист 1. 1967-03-07 6,1 МБ
  ЦНИИиП. 148-4-11. Схемы. Мерсер, Миссури. лист 1. 1975-06-24 7,5 МБ
  ЦНИИиП. 148-4-12. Схемы. Трентон, Миссури. лист 5. 1975-04-17 1,5 МБ
  ЦНИИиП. 148-4-12. Схемы. Трентон, Миссури. лист 6. 1984-07-21 10,1 МБ
  ЦНИИиП. 148-4-18. Схемы. Поло, Миссури. лист 5. 1984-09-07 7,2 МБ
  ЦНИИиП. 148-5-4. цепи АБС. Де-Мойн, штат Айова. лист 1. 1962-12-06 5,6 МБ
  ЦНИИиП. 149-1-19. Схемы. Карузо, К.С. лист 2. 1971-01-20 2,4 МБ
  ЦНИИиП. ГРС. CTC с легким движением для линий Рок-Айленд между Тукумкари, штат Нью-Мексико, и Далхартом, штат Техас. [БЕЗ ДАТЫ] 6,3 МБ
  ЦНИИиП. США и США. E 7113 лист 18. Модель трека для шкафа управления для CRI&P Allerton-Trenton (Spickards-Shearwood, MO). 1963-02-04 954,4 КБ
  ЦНИИиП. США и США. E 7113 лист 106. Модель трека для шкафа управления для CRI&P Allerton-Trenton (Clio, IA-Mill Grove, MO). 1963-02-04 1,6 МБ
  ЦНИИиП. США и США. F 903. Замок, собачка и комбинация. 61-я улица. Чикаго, Иллинойс. 1926-07-09 5,9 МБ
  Делавэр, Лакаванна и Вестерн
  DL&W. 25223. Конец кодированных рельсовых цепей. Порт-Моррис-Слейтфорд Jct., Нью-Джерси. 1948-03-08 11,7 МБ
  DL&W. GRS 25732. Карта собаки. Ист-Баффало, Нью-Йорк. 1909-10-23 3,2 МБ
  Денвер и Солт-Лейк
  D&SL. GRS СМ 4714-4. п. 200. Типовые кодированные рельсовые цепи. Проспект к Восточному Порталу, Колорадо 1942-04-30 3,5 МБ
  D&SL. GRS СМ 4714-4. п. 201. Типовые кодированные рельсовые цепи. Проспект к Восточному Порталу, Колорадо. 1942-04-30 1,6 МБ
  Элгин, Джолиет и Истерн
  EJ&E. 245-3. Схема собаки. Баррингтон, Иллинойс. 1976-06-15 4,2 МБ
  EJ&E. 1102-2. План трека. Гриффит, ИН. 1961-01-09 2,8 МБ
  EJ&E. МГК-0008-01. Цепи блокировки. Bridge Jct., Джолиет, Иллинойс. 1989-10-15 8,7 МБ
  EJ&E. Цепи управления движением. Уокер к Койнсу. 1980-12-15 16,8 МБ
  Эри
  Эри. 6-11-14 466Д. Де Форест, Огайо. План блокировки. 1947-08-11 2,5 МБ
  Галф, Мобил и Огайо
  C&A. 5634. Схема блокировки. Перекресток ВиК. Венеция, Иллинойс. 1902-10-26 4,0 МБ
  ГМиО. Схемы блокировки (неполные) [БЕЗ ДАТЫ] 2,6 МБ
  ГМиО. СД 22С. Цепи блокировки. Перл, ИЛ. 1964-08-20 14,2 МБ
  ГМиО. SD 28. План пути и местоположения. Бриджпорт, Иллинойс. 1979-02-08 1,9 МБ
  ГМиО. SD 28. План пути и местоположения. Бриджпорт, Иллинойс. 1979-02-08 [ОДНА СТРАНИЦА] 1,9 МБ
  ГМиО. SD 96. Пересекающийся путь и план расположения. Корвит, Иллинойс. 1976-11-19 7,4 МБ
  ГМиО. СД 96А. Блокировочный лист. Корвит, Иллинойс. 1976-11-22 5,1 МБ
  ГМиО. СД 96Б. Схема собаки. Корвит, Иллинойс. 1976-11-22 11,3 МБ
  ГМиО. СД 96С. Схемы. Корвит, Иллинойс. 1976-11-19 26,7 МБ
  ГМиО. СД 96М. Манипуляция. Корвит, Иллинойс. 1976-11-19 5,1 МБ
  Центральный Иллинойс
  IC. инж. Мосты черт.25429. Стандартный консольный сигнальный мост однопутный. 1930-06-16 2,4 МБ
  ИЦ. SD 5. План пути. Кенсингтон, Иллинойс. 1982-04-06. [частично] 1,3 МБ
  ИЦ. СД 5С. Схемы. Кенсингтон, Иллинойс. 1981-04-23 21,2 МБ
  ИЦ. СД 5С. Схемы. Кенсингтон, Иллинойс. 1982-04-06 23,6 МБ
  ИЦ. СД 5Д. График манипуляций. Кенсингтон, Иллинойс. 1982-04-06 9,5 МБ
  ИЦ. SD 5G. Кабельный план. Кенсингтон, Иллинойс. 1981-04-23 6,4 МБ
  ИЦ. СД 5Н. Перекрёстное соединение обратного контура рельса. Кенсингтон, Иллинойс. 1981-04-23 1,3 МБ
  ИЦ. SD 11. Пульт управления машиной. Канкаки Jct., Иллинойс. 1980-06-24 8,2 МБ
  ИЦ. SD 12. Машина управления СТС. Гилман-Отто, Иллинойс. 1978-07-31 13,0 МБ
  ИЦ. SD 14. План взаимосвязанных путей, Толоно, Иллинойс. 1984-04-28 9,3 МБ
  ИЦ. СД 14С. Схема блокировки всех реле. Толоно, Иллинойс. 1970-03-10 23,0 МБ
  ИЦ. СД 14Д. Панель управления машиной, Толоно, Иллинойс. 1984-04-28 7,1 МБ
  ИЦ. SD 17. План взаимосвязанных путей и сигналов. Шампейн, Иллинойс. 1924-05-01 3,0 МБ
  ИЦ. SD 17. План взаимосвязанных путей и сигналов. Шампейн, Иллинойс. 1963-08-12 6,5 МБ
  ИЦ. СД 17А. Блокировочный лист. Шампейн, Иллинойс. 1961-02-27 11,1 МБ
  ИЦ. СД 17Б. Схема собаки. Шампейн, Иллинойс. 1961-02-27 20,6 МБ
  ИЦ. СД 17Б. Схема собаки. Шампейн, Иллинойс. 1961-02-27 [ОДНА СТРАНИЦА] 31,3 МБ
  ИЦ. СД 17С. Полные сигнальные цепи. Шампейн, Иллинойс. 1946-10-23 15,3 МБ
  ИЦ. SD 18. Трек и сигнальный план. Толоно, Иллинойс. Помечено для одобрения руководством. 1949-01-02 15,7 МБ
  ИЦ. SD 19. План переплетения путей. Тускола, Иллинойс. 1971-06-21 3,3 МБ
  ИЦ. СД 19А. Блокировочный лист. Тускола, Иллинойс. 1971-06-21 1,4 МБ
  ИЦ. СД 19Б. Схема собаки. Тускола, Иллинойс. 1971-06-21 3,6 МБ
  ИЦ. СД 19С. Схемы. Тускола, Иллинойс. 1971-06-21 7,2 МБ
  ИЦ. SD 20. План переплетения путей. Аркола, Иллинойс. 1969-08-05 2,7 МБ
  ИЦ. СД 20С. Схема блокировки. Аркола, Иллинойс. 1969-08-05 18,0 МБ
  ИЦ. SD 23. План взаимосвязанных путей, Эффингем, Иллинойс. 1953-04-08 [РАЗМЕТКА] 4,0 МБ
  ИЦ. SD 36. Трек и сигнальный план. Гибсон-Сити, Иллинойс. Помечено для одобрения руководством. 1958-01-14 14,8 МБ
  ИЦ. SD 37. Схема переплетения путей. Восточная каюта, Иллинойс. 1979-04-12 6,6 МБ
  ИЦ. СД 37С. Схемы. Восточная каюта, Иллинойс. 12 апреля 1979 г. [ЧАСТИЧНО] 35,1 МБ
  ИЦ. SD 38. Трек и сигнальный план. Фармер-Сити, Иллинойс. Помечено для одобрения руководством. 1923-07-18 5,0 МБ
  ИЦ. SD 42. Трек и сигнальный план. Гибсон-Сити, Иллинойс. 1964-07-21 6,4 МБ
  ИЦ. СД 42А. Блокировочный лист. Гибсон-Сити, Иллинойс. 1964-07-21 2,9 МБ
  ИЦ. СД 42Б. Схема собаки. Гибсон-Сити, Иллинойс. 1964-07-21 6,1 МБ
  ИЦ. СД 42С. Схемы. Гибсон-Сити, Иллинойс. 1984-02-20 15,4 МБ
  ИЦ. СД 42Д. Схема дорожек макетной платы и манипуляции. Гибсон-Сити, Иллинойс. 1959-04-29 2,6 МБ
  ИЦ. SD 48. Схема переплетения путей, проспект, Иллинойс. 1974-07-16 2,1 МБ
  ИЦ. СД 48А. Блокировочный лист. Авеню, ИЛ. 1979-02-01 13,2 МБ
  ИЦ. СД 48Д. График манипуляций. Авеню, ИЛ. 1979-02-01 5,2 МБ
  ИЦ. SD 87. Трек и сигнальный план. Кенни, Иллинойс. Помечено для одобрения руководством. 1944-04-10 10,6 МБ
  ИЦ. SD 87. Трек и сигнальный план. Кенни, Иллинойс. Помечено для одобрения руководством. 1950-06-22 10,4 МБ
  ИЦ. SD 89. Блокирующий путь и сигнальный план. Старнес, Иллинойс. 1972-03-21 12,4 МБ
  ИЦ. SD 89. Трек и сигнальный план. Старнес, Иллинойс. Помечено для одобрения руководством. 1942-06-23 16,6 МБ
  ИЦ. SD 89. Трек и сигнальный план. Старнес, Иллинойс. Помечено для одобрения руководством. 1945-03-29 7,1 МБ
  ИЦ. СД 90А. Блокировочный лист. Авеню, ИЛ. 1948-04-07 2,8 МБ
  ИЦ. СД 90Э. План выхода. Авеню, ИЛ. 1956-03-09 1,3 МБ
  ИЦ. SD 91. Схема переплетения путей. Чимич, ИЛ. Помечено для одобрения руководством. 1957-09-25 5,9 МБ
  ИЦ. SD 91. Схема переплетения путей. Чимич, ИЛ. Помечено для одобрения руководством. 1958-10-03 6,5 МБ
  ИЦ. SD 98. Копия плана Wabash A-12-1 от 1958-12-08 для утверждения руководством IC. Лодж, Иллинойс. 1959-04-30 806,3 КБ
  ИЦ. СД 107, 107А, 107Б. План отслеживания и подачи сигналов, фиксирующий лист, собачья карта. Элмхерст, Иллинойс. 1934-02-02 5,0 МБ
  ИЦ. SD 176. Трек и сигнальный план. Рокпорт, Кентукки, 2,5 МБ
  ИЦ. СД 176А. Блокировочный лист. Рокпорт, Кентукки. 1934-11-20 568,4 КБ
  ИЦ. СД 176Б. Схема собаки. Рокпорт, Кентукки. 1934-11-20 964,2 КБ
  ИЦ. СД 176С. Полные цепи блокировки. Рокпорт, Кентукки. 1934-11-20 11,0 МБ
  ИЦ. СД 202Д. Схема дорожек и сигналов. Пеотоне, Иллинойс. 1922-10-25 4,7 МБ
  ИЦ. СД 203Д. Схема дорожек и сигналов. Мантено, Иллинойс. 1922-08-30 7,4 МБ
  ИЦ. СД 204Д. Схема дорожек и сигналов. Такер, Иллинойс. 1922-08-31 3,4 МБ
  ИЦ. СД 1009С. Шампейн-Маттун, Иллинойс. лист 7. МП 130.5-131. 1971-07-01 1,0 МБ
  ИЦ. СД 1017+1017С. План трассы и схемы возле Гибсон-Сити, штат Иллинойс. 1973-08-16 18,3 МБ
  ИЦ. SD 1043. План пути для автоматических сигналов. Канкаки-Гилман, Иллинойс. 1924-09-22 4,7 МБ
  ИЦ. Временный план пути со стрелочными лачугами. Мони, Иллинойс [БЕЗ ДАТЫ; ок. 1920-е] 801,8 КБ
  МКГ. Диаграмма последовательности аспектов сигнала. 1985-07-01 447,8 КБ
  МКГ. Диаграмма последовательности аспектов сигнала. 1 июля 1985 г. [ОДНА СТРАНИЦА] 435,9 КБ
  Индиана Харбор Белт
  IHB. Блокирующие схемы. 1982 13,1 МБ
  IHB. S-C5010. Схемы. Долтон, Иллинойс. 1951-10-23 12,0 МБ
  IHB. S-J5001R-Im-1. Схема трека. Гибсон-Ярд, Индиана. 1925-10-15 2,8 МБ
  Миссури Пасифик
  МП. С-1531-М. CO Ливенворт, Канзас. 1957-01-21 6,3 МБ
  МП. С-1531-М. Блокирующая панель башни. Ливенворт, KS. 1956-11-30 225,5 КБ
  МП. С-1531-М. Блокировка. Ливенворт, KS. 1957-07-23 6,5 МБ
  МП. С-1531-М. Эскиз цепей для увязки с цепями CGW. Ливенворт, KS. 1957-06-26 623,1 КБ
  Центральный Нью-Йорк
  CCC&StL. IN-2023-Xc1. Сигналы пересечения шоссе. Фаулер, ИН. 1964-03-27 11,0 МБ
  CCC&StL. ИНМ-1326-ИЛ. Сигнальный план для перчаток. Марион, ИН. 1949-04-05 968,7 КБ
  NYC&HR. Отслеживайте и сигнализируйте план. Блок-станция А, Сиракузы, Нью-Йорк. 1906-03-12 1,0 МБ
  Нью-Йорк. ИЖ-2070-ИЛ. Сигнальный план. Личфилд, Иллинойс. Помечено с предлагаемыми изменениями. 1956-10-19 5,4 МБ
  Нью-Йорк. ИЖ-2070-ИЛ. Сигнальный план. Личфилд, Иллинойс. Помечено с предлагаемыми изменениями. 1958-02-05 2,6 МБ
  Нью-Йорк. К4218. Сигнальные показания. Элкхарт, ИН. 1971-01-17 3,7 МБ
  Нью-Йорк. ПЭ-1415-ИЛ. Сигнальный план. P&E пересекает IC, Фармер-Сити, Иллинойс. 1951-04-05 1,1 МБ
  Нью-Йорк. PE-1428-Ac. Сигнальные цепи приближения на восток. Сигнал 13D и переключатель X142, Фармер-Сити, Иллинойс 1946-09-04 967,2 КБ
  Нью-Йорк. S4265. Сигнальные показания. Элкхарт в Саут-Бенд, Индиана. [без даты] 1,6 МБ
  Нью-Йорк. С-500-11. Индикация сигналов западного направления. Портер, ИН. 1966-10-31 920,1 КБ
  Нью-Йорк. С-500-12. Индикация сигнала на восток. Портер, ИН. 1966-10-31 1,1 МБ
  Нью-Йорк. S-C1208-Ac. Автоматические сигналы D-511 и D-512, Западный Толедо, Огайо. 1950-03-20 380,6 КБ
  Нью-Йорк. S-C1907-12B. Временные карликовые сигналы «SA». КП 190, Белт Jct., Огайо. 1968-01-04 1,6 МБ
  Нью-Йорк. S-C1907-инд. Показания. CP 190, Belt Jct., Огайо. 1968-01-04 1,3 МБ
  Нью-Йорк. S-C2916-Ac. Автоматическая блокировка. Лостант, Иллинойс [конструктор]. 1966-10-03 7,3 МБ
  Нью-Йорк. S-C7226. цепи цветного светового сигнала; блокировка подхода с управлением сигналом приближения к дому. 1932-03-05 1,1 МБ
  Нью-Йорк. S-C7233. Сигнальные цепи заказа цветного светового поезда; комбинированный заказ поезда и домашний сигнал. 1933-04-07 2,2 МБ
  Нью-Йорк. S-C 533YS. Переключение сигнальных цепей. Энглвуд, Иллинойс. 1964-04-01 1,3 МБ
  Нью-Йорк. S-J2313T-2. Сигнальные показания. Мост 2 до Кларк-авеню, Кливленд, Огайо. 1954-02-23 3,2 МБ
  Нью-Йорк. С-К130-2. Сигнальные показания. Сигнальная станция OD, Аштабула, Огайо. 1953-04-14 2,4 МБ
  Нью-Йорк. С-К130-2. Сигнальные показания. Сигнальная станция OD, Аштабула, Огайо. 1958-01-15 3,3 МБ
  Нью-Йорк. С-К522-Т. Однолинейные планы. Парк-Мэнор, штат Иллинойс, в Чикаго, штат Иллинойс. 1964-03-10 551,1 КБ
  Нью-Йорк. С-К522-Т. Однолинейные планы. Парк-Мэнор, штат Иллинойс, в Чикаго, штат Иллинойс. 1964-03-10. [ОДИН ЛИСТ] 529,1 КБ
  Нью-Йорк. S-L2824-Им. График манипуляций. Шелби, Огайо. 1926-04-19 201,4 КБ
  Нью-Йорк. Южный регион. Блокирующие схемы. 1968 119,8 МБ
  Управление транспорта города Нью-Йорка
  Управление транспорта города Нью-Йорка. 3-я авеню и пригородная линия. 143-й Сент-Конн. Вебстер-авеню. Однолинейные планы. Манхэттенский дивизион. [ок. 1947] 2,4 МБ
  Нью-Йорк, Чикаго и Сент-Луис (никелированная плита)
  NYC&StL. Схемы. Гибсон-Сити, Иллинойс. 1981-11-18 28,2 МБ
  Нью-Йорк и Ст. Л. М23. Предлагаемое добавление сигнала приближения и блокировки подхода. 1942-11-13 6,4 МБ
  Нью-Йорк и Ст.Л. М24. Рельсовая цепь кодового извещателя для разъезда. Вестфилд, Нью-Йорк. 1943-12-04 3,0 МБ
  Нью-Йорк и Ст.Л. С-4931. Цепные планы. Мэдисон-стрит, Южный Гэри, Индиана. 1960-07-12 3,7 МБ
  Нью-Йорк, Нью-Хейвен и Хартфорд
  NYNH&H. Блокирующие схемы. [неполный; разные даты] 68,7 МБ
  Северная часть Тихого океана
  Северная часть Тихого океана. 208.2. План земли, замок и собачий лист. Кун-Крик Jct., Миннесота. 1935-06-10 1,9 МБ
  Северная часть Тихого океана. 310.3. Карта собаки и фиксирующий лист. Стейплз, Миннесота. 1919-01-22 2,7 МБ
  Северная часть Тихого океана. 37241-1914. Типовые схемы APB – одна и та же батарея для линии и двигателя. Страница 2. 1920-08-20 3,1 МБ
  Северная часть Тихого океана. 37241-1914. Типовые схемы APB – одна и та же батарея для линии и двигателя. Страница 2. 1920-08-20 [ОДНА СТРАНИЦА] 2,9 МБ
  Северная часть Тихого океана. Б-401. Схемы. Дилворта в Джеймстаун. Лист 12. 1940-01-23 1,4 МБ
  Северная часть Тихого океана. Б-401. Схемы. Дилворта в Джеймстаун. Лист 12. 1940-01-23 [ОДНА СТРАНИЦА] 1,4 МБ
  Северная часть Тихого океана. Б-1104. Схема цепи. Истон-Лестер, Вашингтон. МР 49 — МР 55. Стр. 5. 1940-01-10 3,8 МБ
  Северная часть Тихого океана. Б-1104. Схема цепи. Истон-Лестер, Вашингтон. МП 49к MP 55. Страница 5. 1940-01-10 [ОДНА СТРАНИЦА] 3,7 МБ
  Северная часть Тихого океана. Б-1303. План трека и местоположения. Такома в Тенино по линии Point Defiance. Лист 2. 1939-09-22 3,5 МБ
  Северная часть Тихого океана. Б-1303. План трека и местоположения. Такома в Тенино по линии Point Defiance. Лист 2. 1939-09-22 [ОДИН ЛИСТ] 3,5 МБ
  Северная часть Тихого океана. БА-6-0. На однопутных – автоматические сигналы, на которые влияет движение поездов между станциями, имеющими разъезды. 1912-12-31 712,1 КБ
  Северная часть Тихого океана. ББ-1-0. Типовые схемы. Сигналы автоматической блокировки – двухпутные. 1927-01-10 3,1 МБ
  Северная часть Тихого океана. ББ-1-0. Типовые схемы. Сигналы автоматической блокировки – двухпутные. 1927-01-10 [ОДНА СТРАНИЦА] 3,1 МБ
  Северная часть Тихого океана. ББ-5-2. Типовые схемы. Двухпутные, низковольтные линейные реле. 1927-01-10 3,2 МБ
  Северная часть Тихого океана. ББ-5-2. Типовые схемы. Двухпутные, низковольтные линейные реле. 10 января 1927 [ОДНА СТРАНИЦА] 3,2 МБ
  Северная часть Тихого океана. ББ-7. Типовые схемы. Цветные световые сигналы. Двойной трек. 1929-03-12 2,7 МБ
  Северная часть Тихого океана. ББ-7. Типовые схемы. Цветные световые сигналы. Двойной трек. 1929-03-12 [ОДНА СТРАНИЦА] 2,6 МБ
  Северная часть Тихого океана. ББ-9. Типовые схемы. Цветные световые сигналы. Один трек – контроль перекрытия. 1939-04-04 3,0 МБ
  Северная часть Тихого океана. ББ-9. Типовые схемы. Цветные световые сигналы. Один трек – контроль перекрытия. 1939-04-04 [ОДНА СТРАНИЦА] 2,8 МБ
  Северная часть Тихого океана. ББ-10. Типовые схемы. Один трек – контроль перекрытия. Рельсовые цепи переменного тока. 1939-12-30 2,3 МБ
  Северная часть Тихого океана. ББ-10. Типовые схемы. Один трек – контроль перекрытия. Рельсовые цепи переменного тока. 1939-12-30 [ОДНА СТРАНИЦА] 2,2 МБ
  Северная часть Тихого океана. ББ-11. Типовые схемы. Один трек – контроль перекрытия. Рельсовые цепи постоянного тока. 1939-05-04 2,2 МБ
  Северная часть Тихого океана. ББ-11. Типовые схемы. Один трек – контроль перекрытия. Рельсовые цепи постоянного тока. 1939-05-04 [ОДНА СТРАНИЦА] 2,0 МБ
  Северная часть Тихого океана. СЕ-4-5. Стальной дом размером 4 х 4 фута, реле и укрытие для аккумуляторов. 1931-02-05 1,1 МБ
  Северная часть Тихого океана. ЭГЗ-7-1. Обшивка и стеллаж двухдверного приборного шкафа по схеме ЭГЗ-8. 1929-08-01 837,0 КБ
  Северная часть Тихого океана. Профиль, план трассы и схемы. Стил, Северная Дакота. 1940-01-29 2,2 МБ
  Penn Central
  шт. КИ-184. Автоматические сигналы от W06 до W44. Meadows High Line, туннели Норт-Ривер (на восток), Нью-Джерси. 1975-07-08 38,7 МБ
  шт. КИ-184. Автоматические сигналы от W06 до W44. Meadows High Line, туннели Норт-Ривер (на восток), Нью-Джерси. 1975-07-08. [ОДНА СТРАНИЦА] 38,7 МБ
  шт. С-1525Б. Автоматическая сигнализация. Вудлон, штат Нью-Йорк, в Стэмфорд, штат Коннектикут. 1969-08-04 42,8 МБ
  шт. С-1526С. Автоматическая сигнализация. Стэмфорд в Сидар-Хилл, Коннектикут. 1969-08-04 63,3 МБ
  шт. S-D2126-11. Сигнальные показания. Амхерст в Вермилион, Огайо. 1968-07-19 4,9 МБ
  Пенсильвания
  PRR. С-238-Д. Сигнальные цепи. Блокировка ”JO”, Акрон, Огайо. Лист 1. 1966-03-29 10,4 МБ
  ПРР. С-238-Д. Сигнальные цепи. Блокировка ”JO”, Акрон, Огайо. Лист 1. 1966-03-29. [ОДИН ЛИСТ] 10,4 МБ
  ПРР. футов Блокировка и блокировка Уэйн Дистрикт. 1962 [Ч/б] 20,9 МБ
  ПРР. футов Блокировка и блокировка Уэйн Дистрикт. 1962 [ЦВЕТ] 35,8 МБ
  ПРР. ЛД1-394-Б. Замок и собачий лист. Блокировка Льюиса, Льюистаун, Пенсильвания. 1960-07-18 7,7 МБ
  ПРР. ЛД1-466-Б. Блокировка и собачий лист, Conpitt Jct., PA. 1959-01-29 4,3 МБ
  ПРР. ЛД1-994-Б. Замок и собачий лист. Миффлин, Пенсильвания. 1962-12-17 5,1 МБ
  ПРР. ЛД2-333-Б. Замок и собачий лист. Работает блокировка, Алтуна, Пенсильвания. 1960-01-15 2,8 МБ
  ПРР. ЛД-186-Б. Замок и собачий лист. Antis interlocking, Элизабет Фернейс, Пенсильвания. 1976-07-31 2,9 МБ
  Philadelphia Transportation
  Philadelphia Transportation Co. Цепи управления сигналами контроля скорости. Метро Market St., в западном направлении (15-30th Street) [без даты] 2,7 МБ
  Рединг
  Филадельфия и Рединг. Схема блокировки. Ист-Энд Дженкинтаун-Уай, Пенсильвания. 1902-08-06 862,3 КБ
  Чтение. 515F. План трека. Уолнат-стрит, Рединг, Пенсильвания. 1956-09-14 838,5 КБ
  Линия Су
  Линия Су. МП 32.11. Двойное промежуточное местоположение 320 и 321, Аптакисич, Иллинойс. 1985-07-31 1,5 МБ
  Линия Су. МП 32.37. План трека и цепи. Busch Parkway, Аптакисич, Иллинойс. 1985-09-09 2,7 МБ
  Туалет. Сигналы 2 и 74. Блокиратор Deval, Дес-Плейнс, Иллинойс. 1990-11-30 3,3 МБ
  Южная часть Тихого океана
  SP. СЕ 10224. 1-У-1. Автоматические сигналы от Розвилля до Гербера. 1961-05-29 3,1 МБ
  СП. Д-175. Схема цепи CTC Sierra Blanca-Belen, TX. 1959-12-04 6,7 МБ
  СП. SD 351. Автоматическая разводка сигналов (однопутная). 1910-08-17 768,1 КБ
  Техас и Тихоокеанский регион
  T&P. CRS СМ 4434-4. п. 10. Куинси Ист. Схемы и детали. 1938-01-25 11,5 МБ
  T&P. GRS СМ 4434-4. п. 11. Куинси Уэст. Схемы и детали. 1938-01-25 13,4 МБ
  Вабаш
  Вабаш. КБ 8990-9290. Трек и схема цепи. Крыло в Форрест, Иллинойс. 1978-03-09 3,0 МБ
  Вабаш. СС 10120-10330. Трек и схема цепи. Строун в Сибли, Иллинойс. 1959-05-21 5,2 МБ
  Вабаш. CS 10186. Подробная схема. Сигналы 1018 и 1019, от Строуна до Сибли, Иллинойс. 1947-09-30 2,7 МБ
  Вабаш. CS 10360. Подробная схема. Сигналы 1036 и 1037, Сибли, Иллинойс. 1951-07-07 3,1 МБ
  Вабаш. ПА 129 лист 11. Путь и принципиальная схема. Крыло, ИЛ.
