Как сделать блок питания 12В своими руками
Мощный линейный блок питания своими руками
Данный вариант может выдать в районе 10-12 А.

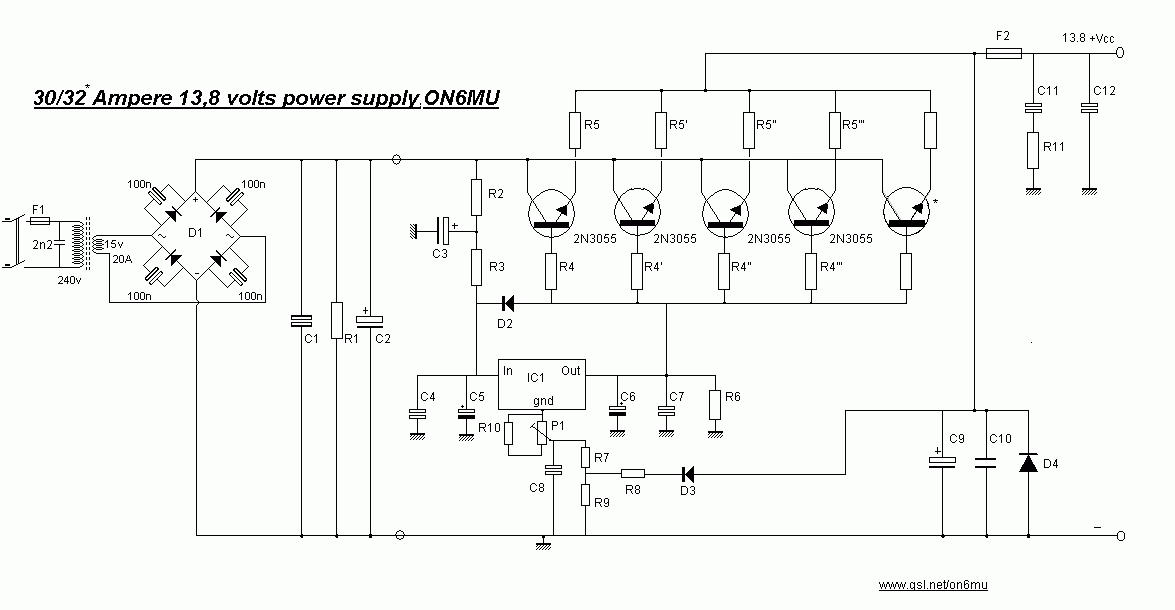

Ниже предоставлена принципиальная схема блока питания.
Она хороша тем, что не требует никаких наладок и работает сразу. Её сможет собрать даже начинающий радиолюбитель. Минусом схемы есть то, что нет защиты от короткого замыкания. В самой микросхеме она есть, но вот транзистор скорее всего сгорит при кз. Так что на выход желательно поставить обычный предохранитель на нужный ток. Хоть какая-то защита уже будет.
ВНИМАНИЕ: В СХЕМЕ Я ЗАБЫЛ ДОРИСОВАТЬ РЕЗИСТОР НА 10 КИЛООМ 0.25Вт ЕГО НАДО ПОДКЛЮЧИТЬ ПОРАЛЕЛЬНО К ВЫХОДНОМУ КОНДЕНСАТОРУ
Также у меня есть видеоролик на ютуб канале про данную схему кому интересно можете посмотреть.
Расчёт мощности блока питания на 12 V
Мощность БП является одной из главных технических характеристик, определяющих возможность подключения к нему той или иной нагрузки. Мощность поэтому может быть рассчитана разными способами:
Для светодиодных лент.
В этом случае расчёт выполняется следующим образом:
- за основу берётся мощность в 1 метра LED-ленты, указываемая производителем на упаковке;
- определяется её длина;
- эти значения перемножаются, и полученное выражение увеличивается на 30%.
Увеличение на 30% обеспечивает необходимый запас мощности блока питания. Этот расчёт можно выразить следующей формулой:
P блока = P уд × L ленты × K запаса , где:
P блока – электрическая мощность блока питания;
P уд − электрическая мощность 1 метра светодиодной ленты;
L ленты – длина ленты;
K запаса — коэффициент запаса мощности.
Внешний вид блоков питания персонального компьютера
Для персонального компьютера.
При необходимости определить мощность БП персонального компьютера следует знать мощности всех элементов устройств, входящих в его комплект. Это непростая задача, поэтому существуют специальные программы и онлайн-калькуляторы, служащие для выполнения такого расчёта. Вот некоторые из них:
- OuterVision – калькулятор, ссылка для скачивания: https://outervision.com/power-supply-calculator
- Компания «Enermax», калькулятор питания − ссылка для скачивания: http://www.enermax.outervision.com/index.jsp
- MSI – калькулятор источника питания, ссылка для скачивания: https://ru.msi.com/power-supply-calculator
- KSA Power Supply Calculator WorkStation – ссылка для скачивания: http://ksa-soft.ru/soft/10-ksa-power-supply-calculator-workstation.html
Для зарядки электрического инструмента и электронных гаджетов.
Когда необходимо определить мощность БП для зарядки шуруповёрта, смартфона или иного электронного устройства, необходимо знать их электрическую мощность и учесть коэффициент запаса. Это можно отразить следующей формулой:
P блока = P устройства × K запаса
Универсальный адаптер питания 12 В
Получаем 12 Вольт из 220
Наиболее доступным источником питания с практически неограниченным ресурсом мощности является бытовая сеть переменного напряжения 220 Вольт. Все что нужно для получения 12 Вольт – понизить, а при необходимости, и преобразовать имеющуюся электрическую величину в постоянную.
Для этого можно использовать один из нескольких способов:
Теперь рассмотрим каждый из способов более детально.
Способ без трансформатора
В случае отсутствия трансформатора, который мог бы понизить напряжение сети до 12 Вольт, обойтись можно и обычным резистором. Дело в том, что падение напряжения на резисторе, подключенном последовательно нагрузке в 208 Вольт обеспечит 12 Вольт на нужном устройстве, при условии, что в сети 220 Вольт.
Емкость конденсатора
Емкость конденсатора зависит от нагрузки и от пульсаций, которые она допускает. Для точного расчета емкости существуют формулы и онлайн-калькуляторы, которые можно найти в интернете. Для практики можно ориентироваться на цифры:
- при малых токах нагрузки (десятки миллиампер) емкость должна быть 100..200 мкФ;
- при токах до 500 мА нужен конденсатор 470. .560 мкФ;
- до 1 А – 1000..1500 мкФ.
Для больших токов емкость увеличивается пропорционально. Общий же подход – чем больше конденсатор, тем лучше. Увеличивать его емкость можно до любых пределов, ограничиваясь лишь габаритами и стоимостью. По напряжению надо брать конденсатор с серьезным запасом. Так, для 12-вольтового выпрямителя лучше взять элемент на 25 вольт, чем на 16.
Проблемы простого блока питания с нагрузкой
Сопротивление, нарисованное на схеме – это эквивалент нагрузки. Нагрузка должна быть такова, чтобы ток, ее питающий, при подаваемом напряжении в 12 В не превысил 1 А. Можно рассчитать мощность нагрузки и сопротивление по формулам.
Откуда сопротивление R = 12 Ом, а мощность P = 12 ватт. Это значит, что если мощность будет больше 12 ватт, а сопротивление меньше 12 Ом, то наша схема начнет работать с перегрузкой, будет сильно греться и быстро сгорит. Решить проблему можно несколькими способами:
- Стабилизировать выходное напряжение так, чтобы при изменяющемся сопротивлении нагрузки ток не превышал максимально допустимого значения или при внезапных скачках тока в сети нагрузки – например, в момент включения некоторых приборов – пиковые значения тока срезались до номинала. Такие явления бывают, когда блок питания запитывает радиоэлектронные устройства – радиоприемники, и пр.
- Использовать специальные схемы защиты, которые бы отключали блок питания при превышении тока на нагрузке.
- Использовать более мощные блоки питания или блоки питания с большим запасом мощности.
Аналоги на Алиэкспресс
Кстати, на Али можно найти сразу готовый набор этого блока без трансформатора.
Ссылка на этот кит-набор здесь.
Лень собирать? Можно взять готовый 5 Амперный меньше чем за 2$:
Посмотреть можно по этой ссылке.
Если 5 Ампер мало, то можете посмотреть 8 Амперный. Его вполне хватит даже самому прожженному электронщику:
Вот ссылка.
Также неплохо было бы доработать этот блок питания ампервольтметром
который также можно купить на Али здесь.
С трансформатором и корпусом уже будет подороже:
Вот так он будет выглядеть при сборке
Глянуть его можно по этой ссылке. Может быть найдете подешевле.
А лучше вообще не заморачиваться и взять готовый лабораторный мощный блок питания со всеми прибамбасами:
Выбирайте на ваш вкус и цвет!
Какой ток потребляет шуруповерт
Прежде, чем подбирать подходящий блок питания, нужно понять, на какой потребляемый ток нужно
рассчитывать. К сожалению, производители аккумуляторных шуруповертов не указывают ток, потребляемый
двигателем. Емкость самого аккумулятора в ампер-часах, которая обязательно указанна на батарее,
не позволяет понять какой ток потребляет шуруповерт в рабочем режиме. Максимум, что может
указать производитель, это мощность в ваттах, но это бывает очень редко, обычно мощность указанна
непосредственно в силе крутящего момента.
Если мощность в ваттах все-таки указанна, мы можем иметь представление о потребляемом токе и
подобрать соответствующий блок питания с небольшим запасом по току/мощности. Для вычисления силы
тока достаточно разделить мощность в ваттах на рабочее напряжение шуруповерта, в данном случае это
12 вольт. Итак, если производитель указал мощность например 200 ватт — 200:12=16,6 А — такой ток
потребляет шуруповерт в рабочем режиме.
Однако указанная мощность это большая редкость и нет универсальной цифры, характеризующей все
12-ти вольтовые шуруповерты. Нужно понимать, что при полном торможении вала двигателя, токи могут
значительно превышать номинальные и вычислить эту величину очень не просто. В то же время, анализ
различных форумов и собственного опыта показали — для работы шуруповерта зачастую достаточно тока
в 10 А, этого достаточно для выполнения многих функций закручивания и сверления. При этом известно,
что броски тока при полном торможении вала могут превышать 30 А.
Ну и какой же вывод можно сделать из всего этого? Для шуруповерта подойдет блок питания 12 В
дающий 10 А тока, если имеется возможность использовать блок 20-30 А, это даже лучше. Это
среднестатистические цифры, применимые к большинству шуруповертов.
Как правильно подключать

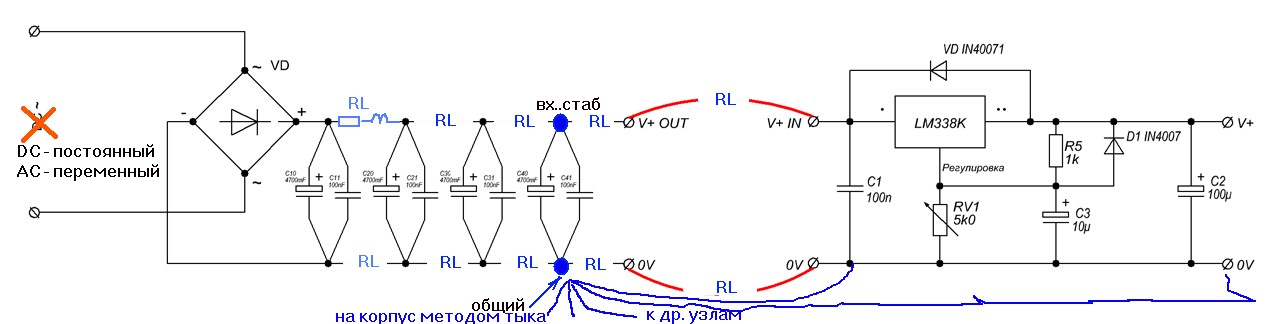

Чтобы при самостоятельной сборке трансформаторного блока питания на 12В конденсаторы правильно работали, на выходе устройство укомплектовывается резистором с сопротивлением от 3 до 5 Мом.
Стабилизатор напряжения или тока
Источник питания стандартного типа собирается с использованием электролитического конденсатора с емкостью не более 10000 мкФ, двухполупериодного выпрямителя мостового типа из диодов с обратным напряжением в 50 вольт и прямым током 3А, а также с предохранителем 0,5А. В роли интегрального стабилизатора напряжения на 12В используется конденсатор 7912, либо 7812.
Интегральный стабилизатор напряжения
Без использования стабилизатора напряжения блок питания не сможет правильно функционировать. В роли этих компонентов используются конденсаторы серий LM 78xx и LM 79xx. Стабилитроны подбираются по подходящей величине параметров тока и напряжения, на рынке их большое множество, но самым продвинутым считается элемент типа КР142ЕН12.

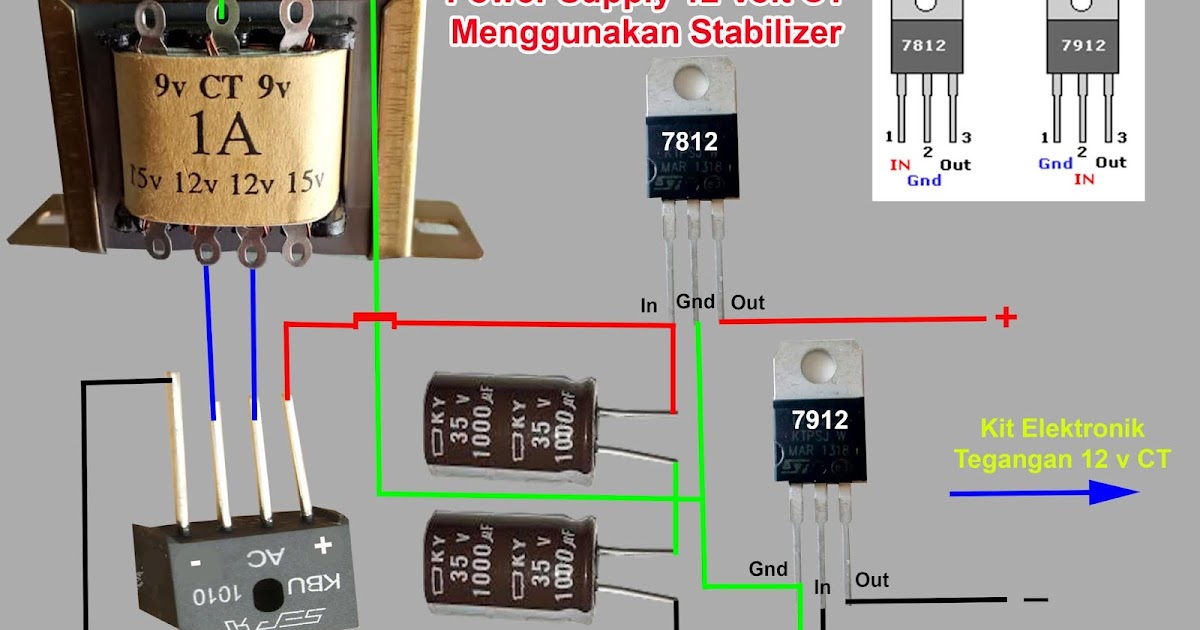

Серия LM 78xx
Данные регуляторы напряжения имеют выходной ток до 1А, и выходное напряжение: 5, 6, 8, 9, 12, 15, 18, 24. Кроме того в этих конденсаторах есть тепловая защита от перегрузок и защита от коротких замыканий.
Серия LM 79xx
Эти регуляторы напряжения имеют значения схожие с серией 78xx. В них также реализована тепловая защита от больших перегрузок и защита от замыканий.
Мастер-класс по изготовлению регулируемого блока питания
Как сделать подобное устройство в домашних условиях? Подробная инструкция как сделать блок питания своими руками поможет справиться с поставленной задачей. Первым делом необходимо иметь четкое представление, для каких целей будет собрано это устройство.
Главными принципами работы сооружения является подача максимального тока, который в дальнейшем будет направлен в сторону нагрузки. Помимо этого он будет обеспечивать выходное напряжение. Благодаря этому электрический прибор может нормально функционировать.
Например, устройство на выходе дает от 3 до 15 Вт, а прибор требует 5 Вт. Для этого определенным положением регулятора меняем диапазон преобразованной мощности.
Варианты БП для самостоятельного монтажа
Блок питания выбирают исходя из того, какие схемы предполагается им запитывать. Если это устройства с низким потреблением тока, то и БП не обязательно делать мощный: вполне можно обойтись источником с током на 5 ампер. Рассмотрим несколько вариантов схем, а также узнаем, как собирать самодельные блоки питания.
Простой БП 0-30 В
Одна из несложных схем источника питания с регулировкой выходного напряжения приводится на схеме.
Устройство выполнено всего на трех транзисторах и отличается высокой точностью напряжения на выходе, благодаря использованию компенсационной стабилизации, а также применением недорогих элементов.
Изделие собирается на печатной плате и после монтажа практически сразу начинает функционировать. Главное — подобрать стабилитрон, который должен соответствовать максимальному напряжению на выходе.
Для корпуса подойдет любой пластиковый или металлический короб, который окажется под рукой, например, от компьютерного БП.
В такой корпус без проблем поместится трансформатор на 100 Вт и печатная плата. Имеющийся вентилятор можно оставить, подключив в разрыв его питания сопротивление для снижения оборотов.
Для измерения потребляемого нагрузкой тока задействуем стрелочный амперметр, устанавливая его на переднюю панель из пластиковой коробки.
Вольтметр можно использовать цифровой.
Завершив монтаж, проверяем выходное напряжение, изменяя положение переменного резистора.
Минимальное значение должно быть около нуля, максимальное – 30 В. Подсоединив нагрузку около 0,5 А, проверяем просадку напряжения на выходе – она должна быть минимальной.
Мощный импульсный БП
Рассмотрим схему блока питания с регулировкой по току и напряжению. Такие устройства иногда еще называют лабораторными, поскольку они подходят не только для запитки электронных схем, но и для зарядки АКБ.
Этот БП обеспечивает регулировку напряжения в диапазоне 0-30 В и тока 0-10 А. Источник можно разделить на три части:
- Внутренняя схема питания, состоящая из источника напряжения на 12 В, и ток минимум 300 мА. Назначение этого источника – запитка схемы БП.
- Блок управления. Выполнен на микросхеме TL494 с простым драйвером. Резистор R4 позволяет регулировать максимальный порог напряжения, R2 – ток.
- Силовая часть. Большую часть схемы можно задействовать из старого компьютерного блока питания. Для намотки трансформатора управления подойдет ферритовое кольцо R16*10*4,5, на котором наматывают провод МГТФ 0.07 мм² в количестве 30 витков одновременно в 3 провода. L1 мотают на кольце от того же БП, удалив старую обмотку и намотав медный провод диаметром 2 мм и длиной 2 м. Для L2 подойдет дроссель на ферритовом стержне.
Чтобы получить выходное напряжение 30 В, вторичную обмотку силового трансформатора нужно перемотать, увеличив количество витков.
Для размещения элементов схемы изготавливают печатную плату.
Если сборка выполнена правильно, блок питания начинает работать сразу. Чтобы была возможность управлять вентилятором по температуре, можно собрать простую схему на lm317.
На Ардуино
Радиолюбители с опытом иногда собирают блоки питания под управлением Ардуино. Таким образом удается создать контролируемый источник питания с такими режимами: может «отдыхать», функционировать в режиме экономии либо работать на ток в 10 А и разное выходное напряжение, если это требуется.
«Умный» блок питания представлен на схеме.
Для запитки микропроцессора ATmega задействуется импульсный стабилизатор. Благодаря наличию постоянного и стабилизированного напряжения 5 В блок питания можно оснастить разъемом USB, что позволит подзаряжать какие-либо устройства.
Печатную плату можно сделать по образцу.
Внешний вид устройства и внутреннее расположение компонентов представлены на фото.
Блок питания от 0 до 30 В на 10 ампер можно собрать своими руками по любой из представленных схем, а как именно сделать такое устройство, пошагово рассмотрено в инструкциях с фото-примерами. Для сборки простого источника питания потребуются начальные значения в области радиоэлектроники, умение обращаться с паяльником и минимальный перечень радиокомпонентов.
Что учесть
- Для питания светодиодной ленты на 12 В БП от мобильников однозначно не подходят. У них на выходе недостаточный вольтаж – в пределах 5. Домашние умельцы используют их по-другому – для изготовления мини-ночников на нескольких светодиодах. От каких устройств (с некоторой доработкой) можно брать блоки питания?
- Сетевые маршрутизаторы.
- Планшеты.
- Некоторые модели ПК.
- Мониторы.
- Моноблоки.
Одни из них выдают требуемые 12 В, другие – 19.
- Существует 2 разновидности блоков питания. Их принципиальное отличие – в схеме. Более старые БП собраны на основе трансформаторов. Все современные – импульсные, в которых нет традиционного «железа». Их несложно определить по весу – он небольшой. Что лучше взять для светодиодной ленты?
Если учесть специфику ее работы (в зависимости от модификации) и целевого использования (простая подсветка или дополнительное освещение), то для изготовления адаптера своими руками желательно подбирать импульсные БП. С трансформаторными аналогами, если неправильно определена нагрузочная мощность, может возникнуть проблема, связанная с сильным нагревом устройства преобразования напряжения.
- Блок питания для светодиодов (а лента собрана из них) имеет существенное отличие от обычных БП. Заключается оно в том, что на выходе должно быть не только требуемое напряжение, но и стабильный ток. Такие приборы называют драйверами, чтобы не происходило путаницы с их предназначением.
По сути, это источники тока в первую очередь. Но расчеты их параметров (учитывается тип светодиодов, их количество в ленте, схема включения) довольно сложные, поэтому своими руками проще переделать готовый БП.
Поэтому часто возникает путаница в выборе блока. Самый задаваемый вопрос – на какую характеристику все-таки ориентироваться в первую очередь, P или I? То, что они взаимосвязаны, общеизвестно. Для светодиодной ленты главное – стабильность. Источник должен обеспечивать необходимую силу тока и одновременно исключать броски напряжения. Иначе LED— прибор попросту сгорит.
Как сделать простейший блок питания, показано в видео:
youtube.com/embed/AC-HdtIdqxM?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»>Как подобрать компоненты
Для трансформаторного источника подбирается, в первую очередь, трансформатор. В большинстве случаев он берется готовый из того, что есть. Этот узел должен выдавать требуемый ток при максимальном напряжении. Сочетание этих параметров обеспечивается габаритной мощностью трансформатора. Для промышленных устройств параметры можно узнать из справочника. Для случайных трансформаторов мощность можно определить по размерам сердечника (в сантиметрах).
Площадь сердечника для разных типов трансформаторов.
Мощность вычисляется по формуле:
P=S2/1.44 где:
- P-мощность в Ваттах;
- S- сечение в квадратных сантиметрах.
Для практических целей мощность надо еще умножить на КПД. Для примера, трансформатор с площадью сердечника 6 кв.см. при напряжении 35 вольт и выходном напряжении стабилизатора 30 вольт (общий КПД можно взять 0. 75) способен отдать мощность P=(36/1.44)*0.75=18.75 ватт. Наибольший ток при этом составит I=P/U=18.75/35=0,5 А.
Если трансформатор проходит по мощности, но вторичная обмотка рассчитана на другое напряжение, ее можно удалить и намотать новую (если уместится). Количество витков рассчитывается так:
- определяется количество витков на вольт по формуле 50/S, где S – площадь сердечника в кв.см.;
- эта величина умножается на необходимый уровень напряжения.
Так, для площади 6 см на 1 вольт приходится 50/6=8,3 витка на вольт. Для напряжения 35 вольт обмотка должна иметь 35*8,3=291 виток. Диаметр провода рассчитывается по формуле D=0,02, где I – ток в миллиамперах. Для тока в 5 ампер надо взять провод диаметром 0,02*=70*0,02=1,4 мм.

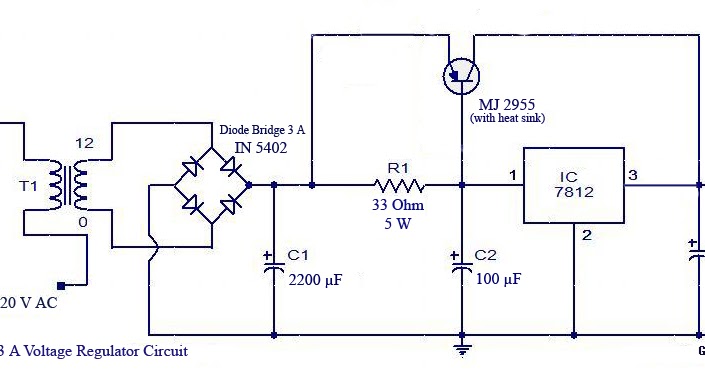

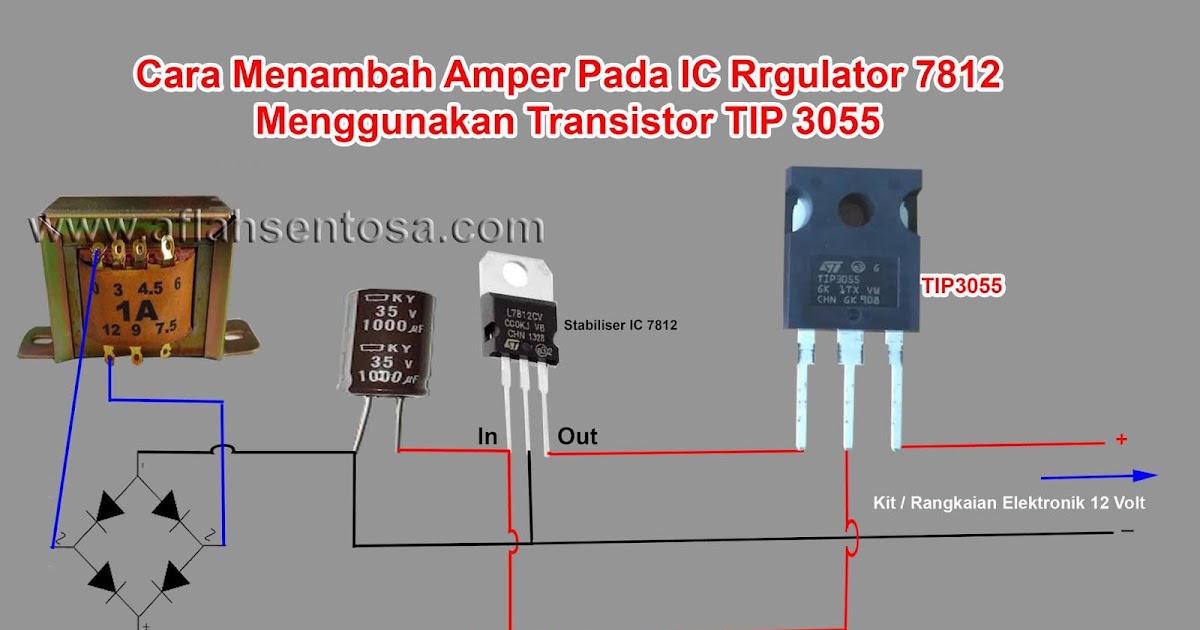

Если для линейного регулятора подбирается мощный транзистор, основной критерий для применения – ток коллектора. Он должен с запасом перекрывать ток нагрузки. Этот параметр для распространенных отечественных и зарубежных транзисторов приведен в таблице.
Транзистор | Наибольший ток коллектора (постоянный), А |
---|---|
КТ818 (819) | 10 |
КТ825 (827) | 20 |
КТ805 | 5 |
TIP36 | 25 |
2N3055 | 15 |
MJE13009 | 12 |
Также надо обратить внимание на такой параметр, как максимальное напряжение между коллектором и эмиттером. При входном напряжении 35 вольт и выходном 1,5 разница составит 33,5 вольт, для некоторых полупроводниковых приборов это недопустимо
Емкость оксидного конденсатора, стоящего после выпрямителя, выбирается исходя из нагрузки. Существуют формулы для расчета параметров фильтра, но на практике подход простой: чем больше, тем лучше. Сверху на емкость наложено два ограничения:
- габариты конденсатора;
- бросок тока на заряд, который может быть значительным при большой емкости.
Выходной конденсатор БП может иметь емкость около 1000 мкФ.
Как сделать простой блок питания на 12 вольт из трансформатора, выпрямителя, конденсатора.
Тема: как можно спаять источник питания на 12 вольт своими руками (схема).
Если вам нужен источник постоянного питания с напряжением 12 вольт, а его нет под рукой, то его можно и купить. Если брать дешёвый блок питания, то его качество будет оставлять желать лучшего. Обычно такие недорогие БП хороши только с виду. Когда их открываешь, то оказывается, что его характеристики (указанные на корпусе) по току завышены. В реальности он не способен обеспечить в полной мере ту мощность, что заявлена производителем (как правило). Можно купить и более дорогостоящий блок питания на 12 вольт, но собрать своими руками по частям выйдет гораздо дешевле, а по качеству ничуть не хуже.
Итак, как сделать хороший и простой блок питания на 12 вольт своими руками, что для этого нам понадобится? Нужен понижающий силовой трансформатор, выпрямительный диодный мост и фильтрующий конденсатор электролит. Трансформатор будет понижать сетевое напряжение (220 В) до нужного, а именно до 10 вольт. Почему до 10, а не 12. Потому, что есть такой эффект — переменное напряжение после диодного моста (имеющего конденсатор достаточной емкости) станет процентов примерно на 18 больше, чем без конденсатора. Это стоит учитывать при сборке любого блока питания.
Трансформатор нужен той мощности, которая вам нужна. То есть, изначально вы должны знать, какой именно максимальный ток должен выдавать данный блок питания. Зная ток и выходное напряжение можно найти электрическую мощность. Нужно просто ток (к примеру 3 ампера) перемножить на напряжение выхода (в нашем случае это 12 вольт). Стоит ещё добавить небольшой запас по мощности процентов 25. В итоге получим, что нужен трансформатор мощностью около 50 Вт.
С размерами (мощностью) трансформатора определились. Исходя из этого вторичная обмотка транса должна иметь нужное сечение, чтобы обеспечить нужную силу тока. Для 3 ампер (максимальное значение) на выходе нашего самодельного блока питания сечение вторичной обмотки трансформатора должно быть около 1,3 мм. Если на магнитопроводе достаточно места, то можно намотать провод большего диаметра (это только увеличит максимальную силу тока источника питания).
Итак, наш трансформатор на выходе вторичной обмотки будет выдавать переменное напряжение величиной 10 вольт. Это напряжение имеет форму синусоиды, которая меняет свои полюса с частотой 50 герц. Нам же нужен постоянный ток, который не имел этого периодического изменения полюсов. Для этого используется выпрямительный диодный мост. Его задача сводится к тому, что он все полупериоды делает однополюсными, хотя и скачкообразными (плавно возрастающими и убывающими). Диодный мост можно купить готовым, хотя его можно спаять и самому из 4х одинаковых диодов, которые должны быть также рассчитаны на нужный выходной ток. Для нашего самодельного блока питания с 3 амперами нужно взять диоды, рассчитанные на ток в 6 А (берём с учётом запаса).
Поскольку после диодов напряжение имеет скачкообразный вид, его нужно отфильтровать. Это делается обычным электролитическим конденсатором, соответствующей емкости. Значит достаем еще и конденсатор, рассчитанный на напряжение 25 вольт, с емкостью 2200 мкф (чем больше, тем лучше фильтрация, но при этом и размеры конденсатора будут увеличиваться). Вот и всё, теперь эти элементы нужно просто спаять между собой (трансформатор, выпрямительный диодный мост и конденсатор электролит).
P.S. Учтите, что ёмкость конденсатора электролита имеет полярность (плюс и минус), которую нужно соблюдать при подключении его к схеме нашего самодельного блока питания. В противном случае может произойти так, что конденсатор просто у вас взорвется, либо просто выйти из строя. Ну, а в целом, данная схема БП является наиболее простой. Она не имеет стабилизации, рассчитана на питания электроприборов, не нуждающихся в большой точности и стабильности напряжения.
Характеристики блока управления
Блок питания – это электротехническая конструкция, основная задача которой преобразовать силу тока 220В в 12В или 24В в зависимости от требуемой величины рабочего напряжения. В большинстве случаев для питания светодиодных ламп используются импульсные блоки питания. Здесь ограничителями выступают резисторы. Есть распространенный аналог блока питания – драйвер, его недостаток заключается в отсутствии ограничителей тока.
При выборе блока питания для светодиодных лампочек требуется ознакомиться с характеристическими особенностями, которыми должно обладать устройство.
- Рабочее напряжение осветительного прибора.
- Суммарная мощность светодиодной ленты.
- Необходимость защиты корпуса БП от пагубных воздействий окружающей среды.
- Габаритные размеры конструкции.
Рабочее напряжение
Сравнительная таблица светодиодов
Рабочее напряжение светодиодных ламп в зависимости от модификации конструкции бывает – 12В, 24В и порой 36В. Рабочее напряжение управляемых светодиодных лент SPI составляет всего 5В. Для беспрепятственной работы выходное напряжение блока питания должно соответствовать установленным параметрам.
Существуют блоки питания, которые позволяют вручную регулировать силу выходного напряжения, их используют для реализации нестандартных проектов, а также, когда нужно компенсировать падение напряжения на длинных проводах.
Также существуют нестандартные модификации БП, оснащенные несколькими каналами. Каждое имеет разное выходное напряжение. Это может быть очень кстати, если запитать разные ленты на один источник.
Мощность осветительного прибора
Таблица мощности светодиодных лент
Выбрать блок питания по мощности необходимо следующим образом: мощность = суммарная мощность светодиодных ламп * коэффициент запаса КЗ (он равен 15-30%). Если пренебречь коэффициентом запаса при выборе, электрический прибор будет работать на пределе, его срок службы будет весьма ограниченным.
Для вычисления суммарной мощности светодиодной ленты требуется каждый метр ее длины умножить на мощность.
Габариты
Имеют большое значение размеры корпуса. Мощные БП могут быть габаритными, скрыть их будет практически невозможно, к тому же большинство из них оснащено встроенным вентилятором. Если потребуется подсоединить длинный участок ленты, можно пересмотреть схему подключения и использовать вариант эксплуатации нескольких меньших по размерам и мощности блоков.
PFC в характеристике трансформатора
Блок питания для светодиодной ленты 36W, 700mA, PFC
Порой на корпусе БП можно увидеть маркировку PFC, которая в переводе с английского означает коррекция реактивной мощности. Этот параметр указывает, на каком именно схемотехническом решении спроектирована данная модель, что позволяет уменьшить потребляемую мощность.
Таким модификациям свойственно высокое значение коэффициента мощности, они относятся к моделям высокого качества с низким пусковым током. Еще одно преимущество таких моделей заключается в том, что при большом количестве одновременно используемых БП нет необходимости устанавливать и эксплуатировать специальные пусковые автоматы.
Блок питания – это электротехническая конструкция, без которой не обойтись при установке светодиодных ламп дома, на работе, в гараже и т.д.
Сборка блока питания с регулировкой тока/напряжения своими руками
Вот очередная версия лабораторного блока питания с напряжением от 0 до 30 В и регулировкой потребляемого тока 0-2 А, что всегда бывает полезно, когда используется БП для настройки самодельных схем или когда они неизвестные приборы запускаются в первый раз.
Схема ИП с регулировкой тока и напряжения
Сама схема питания — это популярный комплект из таких элементов:
- Сам регулируемый стабилизатор, в котором заменен T1 — BC337 на BD139, T2 — BD243 на BD911
- D1-D4 — диоды 1N4001 заменены на RL-207
- C1 — 1000 мкФ / 40 В заменен на 4700 мкФ / 50 В
- D6, D7 — 1N4148 на 1N4001
У используемого трансформатора есть напряжения: 25 В, 2 А и 12 В, которое полезно для управления вентилятором, охлаждающим радиатор и силовые диоды на панели. Для этого была создана небольшая плата с мостовым выпрямителем, фильтрующими конденсаторами и стабилизатором LM7812 (с радиатором).
Внутри корпуса лабораторного источника питания размещены трансформатор, плата самого регулируемого блока питания, платы стабилизаторов — 12 В и 24 В, радиатор с охлаждающим вентилятором (запускается при 50 С).
На передней части корпуса установлены выключатель, три светодиода, информирующих о состоянии блока питания (сеть 220 В, включение вентилятора и защита — ограничение тока или короткое замыкание), синие и красные LED дисплеи с наклеенной на них затемняющей пленкой. Рядом с дисплеями расположены регулирующие потенциометры, а справа выводы питания. На задней части корпуса имеется разъем для сети, предохранитель и охлаждающий вентилятор 60×60 мм.
Полезное: Cхема высоковольтного преобразователя напряжения
Что касается индикаторных дисплеев, они показывают:
- синий — текущее напряжение в вольтах V
- красный — текущий ток в амперах A
Источник питания получился реально удобный и надёжный. Вся сборка заняла несколько дней. Что касается охлаждения, оно включается только при высокой нагрузке и то на короткое время, примерно на пару минут.
С этим БП удобно работать даже при слабом освещении, так как яркости индикаторов хватает с головой. Если хотите повысить ток до 3-4 ампера, выбирайте трансформатор по-мощнее и транзисторы регулятора, с хорошим запасам по току. Ещё пару неплохих схем источников питания смотрите по ссылкам:
6— 4,50
НАЖМИТЕ ТУТ И ОТКРОЙТЕ КОММЕНТАРИИ
Нюансы изготовления блока питания для шуруповёрта
При изготовлении блока питания 12 В своими руками для подключения шуруповёрта к электрической сети необходимо учитывать следующие нюансы, связанные с его использованием:
- Напряжение на выходе должно быть 18–19 В, в противном случае мощность устройства значительно снизится.
- Электронные компоненты схемы БП должны соответствовать номинальному току работающего шуруповёрта.
- Размер собираемого блока должен быть таким, чтобы разместиться в корпусе демонтируемого аккумулятора (в случае изготовления встроенной конструкции).
В остальном этапы изготовления аналогичны, как и в случае отдельно размещаемого варианта исполнения БП.
Блок питания 12в 10а схема
Такое устройство недавно заказали из местного магазина. Устройство предназначено для запитки стенда сразу с ю автомобильными магнитолами. Ясное дело, если прикинуть, то одна магнитола будет потреблять порядка 1 Ампер тока, это просто если она включена, но если запустить на полную громкость, то потребление одной магнитолы будет в районе Ампер. Поскольку финансы были ограничены, то собрать такое дело с сетевым трансформатором на ватт крайне не выгодно, вот и решил замутить импульсную схему. Одна из самых простых вариантов построена на высоковольтном полумостовом драйвере IR , не смотря на простоту сборки, такой блок питания может обеспечить заданную мощность.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- 12 Вольт 6-8 Ампер блок питания, который приятно удивил.
- Блок питания 12В 10А
- Блоки питания
- Уважаемый Пользователь!
- Ремонт блока питания компьютера своими руками
- Схема источника питания 12В, с током в нагрузке до 10 А
- Как подключить блок питания 12В для светодиодной ленты
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Мощный лабораторный блок питания (своими руками)
12 Вольт 6-8 Ампер блок питания, который приятно удивил.
Импульсные блоки питания Линейные блоки питания Радиолюбителю конструктору Светодиоды, ламы и свет 3D печать и 3D модели Самодельный импульсный блок питания 12В Вт на IR Иногда в нашей практике бывает необходим довольно мощный нестабилизированный источник постоянного напряжения.
От такого источника можно запитать например подогреваемый столик 3D принтера , батарейный шуруповерт или даже мощный усилитель НЧ класса D в этом случае ИБП стоит оборудовать дополнительным фильтром для уменьшения высокочастотных помех.
В случае изготовления источника питания, рассчитанного на мощности — вт дешевле пойти по пути изготовления импульсного источника, так как сетевой трансформатор 50 Гц на такую мощность будет довольно дорог и очень тяжел. Принципиальная схема импульсного блока питания на IR Кликните на схеме, чтобы её увеличить. Этот фильтр предотвращает проникновение высокочастотных помех от блока питания в электросеть.
Термистор на входе устройства уменьшает бросок тока через диодный мост в момент включения блока питания в сеть, когда происходит заряд конденсаторов C5 и C6. Сердечник трансформатора берем также из старого компьютерного блока. Нужно разобрать трансформатор. Для этот помещаем трансформатор в емкость с водой банку, кастрюльку так, чтобы он был полностью погружен в жидкость.
Ставим ескость на плиту и кипятим примерно полчаса. После этого сливаем воду, извлекаем трансформатор и пока он горячий, пытаемся аккуратно разобрать сердечник. Сматываем с каркаса все заводские обмотки и наматываем новые.
Первичная обмотка содержит 40 витков провода диаметром 0. Вторичная обмотка содержит 2 части по 3 витка и намотана «косой» из 7 проводов того же провода диаметром 0.
Импульсный трансформатор от компьютерного блока питания. Резистор R2 в цепи питания микросхемы должен быть мощностью не менее 2 W и в процессе работы он будет слегка нагреваться. Это нормально. Диодный мост выпрямителя сетевого напряжения можно составить из четырех диодов 1N 3А В. Транзисторы IRF нужно установить на радиатор через изолирующие прокладки. Первое включение блока питания в сеть нужно производить через лампу накаливания мощностью вт, включенную последовательно с предохранителем FU1.
В момент включения в сель лампа может вспыхнуть, затем она должна погаснуть. Если лампа светится постоянно, это означает что с блоком проблемы — короткое замыкание в монтаже или неисправность компонентом. В этом случае включать блок в сеть напрямую без лампы накаливания нельзя.
Нужно найти причину неисправности. Диоды и их применение Что такое Компаратор? Что такое Таймер ?
Блок питания 12В 10А
Главная Гайды. Блок питания является вторичным источником энергии для технических устройств, преобразующим напряжение питающей электрической сети в их рабочее напряжение. По принципу преобразования напряжения блоки питания БП подразделяются на два вида:. Если в схеме БП предусмотрен стабилизатор выходного напряжения, то такое устройство называется стабилизированным блоком питания.
Выбор блока питания в зависимости от схемы преобразования напряжения и для ее питания вполне будет достаточно мощности блока питания 12 В 3 A (кабельный) DA . Блок питания 12V 10А металл негерметичный.
Блоки питания
Мощный 12 вольтовый блок питания, описываемый в этой статье, на сегодняшний день имеет большую востребованность, это связано с тем, что очень много различной аппаратуры и электронных устройств требуют стабилизированного, 12 вольтового питания с большим током потребления до 10 Ампер. Это такие потребители как мощные светодиодные ленты, автомобильные магнитолы которые используются в стационарных условиях, радиолюбительские конструкции и различные электрические инструменты. Схема 12 вольтового блока питания очень проста, так как для стабилизации напряжения и хорошей фильтрации помех, используется интегральный стабилизатор на микросхеме КРЕН8Б. Для увеличения выходного тока применён мощный биполярный транзистор TIP, падение напряжения на транзисторе в пределах 0,5 вольта, компенсируется диодом VD2, включенным в цепь средней ножки стабилизатора, тем самым поднимая напряжение на выходе микросхемы на нужные нам пол вольта. Важным элементом 12 вольтового блока питания является понижающий трансформатор, так как схема рассчитана на большой ток, он должен обладать параметрами не ниже следующих : напряжением на вторичной обмотке от 12 до 18 вольт и выходным током не менее 10 Ампер. Конденсаторы применённые в схеме рассчитаны на напряжение от 25 V, диодный мост на ток не менее 10 Ампер, VD2 заменяется практически любым кремниевым диодом. Описанный 12 вольтовый блок питания в наладке не нуждается, потому что не содержит настраиваемых деталей, работать начинает сразу, только не забудьте измерить выходное напряжение после включения, для того чтобы убедится в работоспособности всех компонентов устройства. И ещё хотим обратить Ваше внимание на то, что в схеме не предусмотрена защита от короткого замыкания, будьте аккуратны при подключении нагрузки.
Уважаемый Пользователь!
Все устройства, требующие электроэнергии от бытовой сети — источники питания , вне зависимости от сферы применения, мощности, дизайна, производителя и других отличительных признаков, возможно разделить глобально следующим образом:. Есть недостатки и преимущества у каждого и у первого, и у второго варианта. Сегодня мы рассмотрим источники, которые призваны обеспечить электричеством низковольтные устройства. Эти устройства — блоки питания. Их можно классифицировать по ряду признаков, и прежде всего, основываясь на электронной схеме преобразования сетевого напряжения, а также: сфере применения, выходному напряжению и максимальному потребляемому току.
Войти Регистрация.
Ремонт блока питания компьютера своими руками
Эти устройства могут иметь любую длину, но при этом их энергопотребление будет минимальным. Приборы обладают повышенной светоотдачей и эффективностью. Питание прибора обеспечивается за счет источников электроэнергии в 12v. Для преобразования напряжения сети в в нужен источник питания со стабилизатором тока, то есть драйвером, представляющим собой переходник. Для этих устройств, обладающих отличиями, характерен разный способ функционирования.
Схема источника питания 12В, с током в нагрузке до 10 А
Блог new. Технические обзоры. Опубликовано: , Перейти в магазин. Эту страницу нашли, когда искали : тк 40 3 2 в блоках питания , блок питания 12в вт 30а устройство , источник питания длятрансивера13в22а из компьютерного источника своими руками , тк 40 2 2 схема подключения , блок питания от 3 до 12 вольт своими руками , схема простого блока питания на 12 вольт 12 ампер , полная схема для регулируемого блока питания на 12 вольт , трансформатор 12 в 20 ампер регулируемый , плата dc 12в 30 ампер , бестрансформаторная схема от сети на выход 12 вольт ток до 5 ампер , блок питания для светодиодных ламп ват 12 вольт 16 ампер сехма периделки для зарядки акамуляторов фото , etd34 ампер витки , импульсный блок питания своими руками 12вольт 18ампер , номинал дросселя в блоке питания 36 ватт 12 вольт 3 ампера , самодельный блок питания 12в вт , бл. Версия для печати.
схема импульсного блока питания 12в 10а — Схемы. импульсный 12в 2а схема. Схемы импульсных блоков питания 12в. блок питания 12в.
Как подключить блок питания 12В для светодиодной ленты
Блок питания работает от переменного напряжения 12 В. Выпрямитель собран на диодах Д1-Д4. Наибольший ток, отдаваемый блоком питания в нагрузку до мА ограничен допустимым прямым током диодов выпрямителя. В выпрямителе можно использовать любые мощные диоды не забывать про максимально допустимый ток вторичной обмотки трансформатора.
Импульсный блок питания на ir Часть 2 — расчет трансформатора и первое включение. Задумал я сделать импульсный блок питания на 12v 4a своими руками. Из расчета на 12В 4А: i. В данной статье описан способ изготовления мощного сетевого БП для питания усилителя мощности низкой частоты.
Войти на сайт Логин:. Сделать стартовой Добавить в закладки.
Сайт помогает найти что-нибудь интересное в огромном ассортименте магазинов и сделать удачную покупку. Если Вы купили что-то полезное, то, пожалуйста, поделитесь информацией с другими. Также у нас есть DIY сообщество , где приветствуются обзоры вещей, сделанных своими руками. Идеальный номер два? Зарегистрироваться Логин или эл. Напомнить пароль Пароль.
Радиолюбителю необходим безопасный источник питания от сети В, с помощью которого можно налаживать и испытывать самостоятельно собранные электронные устройства, а также ремонтировать устройства промышленного изготовления. Такой источник питания при питании от осветительной сети В должен поддерживать работу при токе в нагрузке до 10 А и иметь возможность резервного питания, чтобы обеспечить в случае необходимости бесперебойную работу. Это может потребоваться, например, в условиях сельской местности, когда напряжение в сети нестабильно или периодически отключается.
Блок питания UM-U120S, 12 вольт 10 ампер. Обзоры, тесты и испытания блоков питания. Обзоры электроники. Обзоры, тесты и испытания блоков питания
$17. 27 ($11.99)
Перейти в магазин
Как-то давненько у меня не было обзоров блоков питания, тех самых «кормильцев», питающих различные устройства, которым сетевого напряжения много, а аккумуляторного мало.
И вот с подачи одного из моих постоянных читателей заказал я несколько вариантов для тестов и сегодня пойдет речь о первом из них.
Забегая вперед. скажу, блок питания по своему смог меня удивить, но не своей работой, а некоторыми «особенностями» схемотехники.
Получил блок питания в обычной белой коробочке, из всех обозначений только артикул.
Существует три модификации данных блоков питания:
5 вольт 15 ампер
12 вольт 10 ампер
24 вольта 5 ампер.
У меня на столе вариант на 12 вольт и думаю вы заметили, что если 12 и 24 вольта версии имеют мощность 120Вт, то 5 вольт заметно слабее, всего 75Вт, обусловлено это тем, что низковольтные блоки питания обычно имеют ниже КПД.
Конструктивно выполнен в виде П-образного алюминиевого шасси, выполняющего роль радиатора, защитный кожух не предусмотрен.
Размеры дублировать не буду, они есть на чертеже.
На входе и выхода по одному трехконтактному клеммнику, соответственно фаза/ноль/земля и 12В/общий/12В.
Клеммники немного отличаются конструктивно, входной имеет защитное ребро, чтобы провод не просунуть слишком глубоко.
При этом выходной клеммник может быть другим, на 4 контакта.
Назначение клемм на чертеже
Для доступа к плате надо выкрутить четыре винта удерживающие плату и два, прижимающих силовые элементы. Под платой имеется защитная прокладка.
Плата обильно залита герметиком, но уже даже так видно, что на входе имеется полноценный сетевой фильтр, а на выходе дроссель для снижения пульсаций. Собственно отчасти по этому для обзора был выбран данный БП, по крайней мере внешне он похож на правильный.
Высоковольтный транзистор и выходные диоды имеют дополнительную изоляцию, местами есть даже термопаста. .
1. Кроме предохранителя и помехоподавляющего фильтра по входу имеется варистор на 470 вольт.
2. Входных конденсаторов два по 82мкФ, при этом имеется дополнительный дроссель, который вместе с конденсаторами образует CLC фильтр. Здесь же виднеется термистор.
3. ШИМ контроллер относительно известный, OB2269, мне он попадался в других блоках питания. Межобмоточный конденсатор правильный, Y-типа.
4. Высоковольтный транзистор 12N65, в полностью изолированном корпусе.
6. Также на выходе имеется три конденсатора 3300мкФ 16 вольт и дроссель. Вообще редко встречается настолько большая выходная емкость в относительно маломощном БП, но вот то что конденсаторы всего на 16 вольт, плохо.
Думаю что производитель решил увеличением емкости компенсировать не очень высокое качество конденсаторов.
Монтаж довольно аккуратный, конечно не Минвел, но тем не менее, плата относительно чистая, пайка аккуратная.
Дабы не вникать в остальные элементы БП решил просто набросать его схему.
Но в процессе блок смог меня реально удивить ну очень оригинальными решениями, для наглядности выделил их цветом:
1. Термистор стоит не перед конденсаторами, а после
2. Фильтрующий дроссель стоит не по шине питания, а по минусу.
3. Непонятный стабилитрон с резистором по цепи питания ШИМ контроллера.
4. Не менее непонятный стабилитрон параллельно светодиоду оптрона.
Если честно, я не могу подобрать ни одного объяснения такой схемотехники кроме как того, что разработчик просто спешил и наделал ошибок. Ну или как вариант, БП переделывался и часть «лишних» компонентов не убрали, а термистор просто поставили так ошибочно.
Собираем, подключаем.
На выходе около 12 вольт, потребление без нагрузки около 1.1-1.2Вт.
Диапазон регулировки 11-14.3 вольта, хотя на самом деле можно выкрутить еще меньше, около 9 вольт, но при напряжении ниже 11 вольт и отсутствии нагрузки БП работает нестабильно переходя в циклическое включение/выключение.
Точность удержания напряжения в зависимости от нагрузки средняя, хотя так как подключение было через клеммник, то возможно немного влияли потери на нем.
Ниже напряжение без нагрузки и при токах 3.5, 7 и 10.5А.
Имеется защита от перегрузки и короткого замыкания, срабатывает при токе около 12.3-12.5А, после снятия перегрузки напряжение восстанавливается автоматически.
КПД на мой взгляд мог бы быть и повыше, в основном рабочем диапазоне составляет около 84-85%.
Ниже на графике по горизонтали ток нагрузки в диапазоне 1-12А, кратность 1А.
Пульсации проверялись без нагрузки и при токах 3.3, 6.6 и 10А, щуп подключался с использованием фильтра из конденсаторов 1+0.1мкФ.
Основная часть пульсаций не очень большая, но присутствуют неприятные выбросы с размахом до 200-220мВ р-р при максимальном токе. Не скажу что это совсем много, но с учетом дросселя по выходу ожидалось меньше.
А вот с НЧ пульсациями все нормально, сказывается большая входная и выходная емкость. Тестовые режимы те же что и выше.
Как и всегда проверил тепловой режим блока питания и как всегда этапами по 20 минут с постепенным увеличением нагрузки.
Проверялось при токах 2.5, 5.0, 7.5 и 10А
Увы, при токе 10А длительно протестировать не смог, так как БП примерно через 5 минут ушел в защиту по перегреву. Естественно речь о 5 минутах работы после прогрева током 7.5А.
Тепловая картина после этапа 5А, 7.5А и повторного включения при токе 10А. Так как отключение было не совсем ожидаемым, то для последнего фото я опять включил БП, дождался отключения и сделал термофото.
Самым греющимся компонентом является термистор, при этом в данном БП он никакой полезной функции не выполняет.
Соответственно самым критичным к нагреву компонентом является трансформатор, который здесь прогревался до температуры около 100 градусов, что хоть и много, но в пределах терпимого, при большем нагреве защита просто отключит БП, так что и здесь все корректно.
В процессе термопрогрева была проверена точность стабилизации напряжения и здесь у меня не возникло претензий, слева напряжение на холодном блоке, справа после отключения по перегреву.
Защита от перегрева не триггерная и напряжение на выходе восстанавливается, но не через 1-2 секунды как после перегрузки, а примерно через 30 секунд.
Выводы.
Изначально, когда заказывал, блок питания меня заинтересовал тем, что по крайней мере внешне был сделан правильно. Да, присутствует экономия на компонентах, вместо фирменных применены какие-то неизвестные, но в общем и целом выглядело неплохо.
Тесты в принципе показали также неплохие результаты, но чтобы получить длительную заявленную мощность в 120Вт придется обеспечить ему хотя бы слабый поток воздуха для охлаждения, да и 7.5А получаются почти на максимуме, так что и здесь охлаждение будет не лишним.
Размах пульсаций относительно небольшой, мне попадались блоки как с меньшим, так и с большим, при этом как среди фирменных, так и среди безымянных.
Приятно что производитель реализовал защиту от перегрева, соответственно вывести из строя такой БП будет существенно сложнее.
При этом блок питания имеет некоторые странности, особенно в плане установки термистора, который должен стоять перед конденсаторами, а не после, в исходном включении он просто греет воздух.
Если коротко, то в общих чертах вроде и неплохо, но как-то ожидалось получше, хотя с учетом текущего ценника получается вполне себе конкурент «народным» блокам питания.
Думаю теперь переделать данный БП в ИБП под LiFePO4 аккумуляторы, по типу того как я делал здесь, тем более он хорошо для этого подходит и здесь как раз будет полезно наличие термозащиты в плане повышения безопасности работы.
Магазин предоставил купон BG0784b9 с которым цена должна опуститься до $11.99, действует до 15 августа.
На этом у меня всё, надеюсь что было полезно.
$17.27 ($11.99)
Перейти в магазин
Блоки питания 12 вольт в Украине. Цены на блоки питания 12 вольт на Prom.ua
Блок питания 12 вольт 2 ампера
На складе
Доставка по Украине
129.1 — 353 грн
от 8 продавцов
190 грн
Купить
Интернет-магазин «Radio82»
Блок питания (адаптер) 12 Вольт 5А
На складе в г. Белая Церковь
Доставка по Украине
590 грн
Купить
Интернет магазин инкубаторов и товаров для животных
Блок питания 12 вольт 5 ампер
Доставка по Украине
450 — 620 грн
от 2 продавцов
620 грн
Купить
Smart Tools
Блок питания 12 Вольт 1Ампер для спутниковых тюнеров
Доставка из г. Кривой Рог
88.60 грн
Купить
AV-SAT
Блок питания импульсный, 12V 30A адаптер питания металлический корпус
На складе
Доставка по Украине
1 658 грн
829 грн
Купить
Интернет-Магазину tops.shop.7km
Пищевой насос с блоком питания 12 вольт
На складе
Доставка по Украине
545 грн
Купить
Интернет-магазин «Сад и Дача»
Блок питания 12 вольт 2 ампера
Доставка по Украине
85.5 — 258 грн
от 5 продавцов
246 грн
Купить
«ДЕВАЙС» — интернет магазин необходимой техники.
Блок питания 12 вольт 1 ампера
Доставка по Украине
83.6 — 92.6 грн
от 2 продавцов
88.10 грн
Купить
ООО «АЛМАР и КО»
Автомобильный универсальный блок питания 12-24 Вольт 120W
Доставка по Украине
381.60 грн
Купить
ООО «АЛМАР и КО»
Блок питания 12 Вольт 2 Ампера
На складе в г. Каменское
Доставка по Украине
170 грн
Купить
Интернет магазин — «НАТАЛКА»
Блок питания для ленты 12 Вольт 60 Ватт 5 Ампер
Доставка из г. Одесса
250 грн
Купить
Блок питания для ленты 12 Вольт 36 Ватт 3 Ампера
Доставка из г. Одесса
145 грн
Купить
Блок питания для ленты 12 Вольт 60 Ватт 5 Ампера
Доставка из г. Одесса
285 грн
Купить
Блок питания для ленты 12 Вольт 150 Ватт 12.5 Ампер
Доставка из г. Одесса
430 грн
Купить
Блок питания для ленты 12 Вольт 200 Ватт 16.7 Ампер
Доставка из г. Одесса
495 грн
Купить
Смотрите также
LPV-35-12 БЛОК ПИТАНИЯ 12 ВОЛЬТ MEAN WELL 36ВТ ,12В , 3А ДРАЙВЕР СВЕТОДИОДОВ
Доставка по Украине
476 грн
452.20 грн
Купить
Светодиодная продукция от компании LED-ДНЕПР
Блок питания «PULSE» 12вольт, 100Вт, 8А импульсный
Доставка по Украине
950 грн
Купить
Бджоляр-Днепр
Универсальный Блок питания для монитора 12 Вольт 4А
На складе в г. Киев
Доставка по Украине
548 грн
Купить
Landis
Блок питания для камер видеонаблюдения 12 вольт 2 Ампера 24W OEM PL-24-12
На складе в г. Киев
Доставка по Украине
293 — 300 грн
от 4 продавцов
366 грн
296 грн
Купить
GADGET WORLD — магазин гаджетов
Блок питания для камер видеонаблюдения 12 вольт 5 Ампер 60W OEM PLC-60-12
На складе в г. Киев
Доставка по Украине
533 — 540 грн
от 3 продавцов
653 грн
533 грн
Купить
GADGET WORLD — магазин гаджетов
Блок питания 12 Вольт 2 Ампер для спутниковых тюнеров
Заканчивается
Доставка по Украине
100 грн
Купить
AV-SAT
Блок питания Pulse 12 вольт, 100Вт 8А импульсный
Доставка из г. Днепр
950 грн
Купить
Бджолкін Дім
Инвертор блок питание 12 Вольт для холодного светящегося неона в прикуриватель ! Купить !
Доставка из г. Днепр
200 грн
150 грн
Купить
Тюнинг Светотехника Интернет-Магазин
БЛОК ПИТАНИЯ К ПОЛЬСКОЙ АНТЕННЕ 12 ВОЛЬТ С РЕГУЛИРОВКОЙ + гн «F»
На складе в г. Харьков
Доставка по Украине
92.40 грн
Купить
Radio-luck
Блок питания для камер видеонаблюдения 12 вольт 3 Ампера 36W OEM PLC-36-12
На складе
Доставка по Украине
451 грн
411 грн
Купить
Магазин DIGITRON
Блок питания для камер видеонаблюдения 12 вольт 5 Ампер 60W OEM PLC-60-12
На складе
Доставка по Украине
647 грн
527 грн
Купить
Магазин DIGITRON
Блок питания Lian Xing 12 Вольт 2 Ампера
Заканчивается
Доставка по Украине
252 грн
Купить
Интернет магазин «ЦУМ»
Блок питания 12 вольт 2 ампера
Доставка по Украине
168 грн
Купить
Интернет магазин «ЦУМ»
Блок питания Pulse 12 вольт, 100Вт 8А импульсный
Доставка по Украине
1 016. 50 грн
Купить
Пчеломагазин «ВУЛИК»
Диодный Мост 12 Вольт 10 Ампер Характерные особенности
Принципиальная схема и принцип работы зависит от вида устройства, и поэтому необходимо рассмотреть их отдельно:
Аналоговый вид БП имеет в своей схеме понижающий трансформатор, обеспечивающий величину вторичного напряжения в заданных величинах, и диодный мост, служащий для его выпрямления. Простейшая схема такого устройства выглядит следующим образом:
Принципиальная схема аналогового блока питания Конденсаторы, установленные в схеме, обеспечивают сглаживание импульсов напряжения на выходе блока питания.
Инверторный вид БП работает за счёт электронных компонентов, входящих в схему устройства. Напряжение питающей сети подаётся на входной диодный мост, а его пики сглаживаются установленными конденсаторами. После этого сигнал преобразуется в прочих элементах схемы (транзисторы, микросхема, тиристоры и т.д.) и подаётся на импульсный трансформатор.
Трансформаторы данного вида изготавливаются на основе ферромагнетных материалов, поэтому имеют малые габаритные размеры, позволяющие минимизировать размеры БП. Напряжение, полученное после трансформации, подаётся к нагрузке (выходам блока питания). Такой тип БП называется схемой с гальванической развязкой.
Существуют схемы БП без использования гальванического соединения. В этом случае входной сигнал сразу подаётся на фильтр нижних частот.
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»
Очень мощное ЗУ для авто (ток до 50 Ампер) – Схема-авто – поделки для авто своими руками Зависимость допустимого среднего значения рассеиваемой мощности моста P F AV от величины среднего тока нагрузки моста I F AV при предельной температуре p n переходов диодов модуля T j 150 C. Спрашивайте, я на связи!
Схема блока питания, расчитанного на 12 Вольт и 360 Ватт с диодным мостом на 30 Ампер
- диод Шоттки 1N401 пропускает через себя ток от плюсовой клеммы аккумулятора и подаёт его на вход микросхемы. При этом «+» электролита (конденсатора на 330 мкФ) также соединён с катодом диода;
- на выход L7812 присоединяют цепь нагрузки и «+» конденсатора ёмкостью 100 мкФ;
- все минусовые клеммы (от аккумулятора и обоих электролитических конденсаторов) соединяются с управляющим входом микросхемы.
Климатические условия
На КРЕНке
В целом потребление тока lm317 сравнительно небольшое — в районе 8 мили ампер, и данный показатель почти никогда не изменяется. Даже в том случае, если через крен lm317 проходит другой ток или меняется показатель входного напряжение. Как вы можете понять, стабилизатор 12 в lm317 для бортовой сети авто дает возможность удерживать постоянное напряжение на компоненте R3.
Кстати, этот показатель можно регулировать благодаря использованию элемента R2, но пределы будут незначительными. В устройстве lm317 компонент R3 является устройством задающего тока. Так как показатель сопротивления lm317 всегда остается на одном и том же уровне, ток, который проходит через него, также будет стабильным (автор видео — Denis T).
Какое освещение Вы предпочитаете
ВстроенноеЛюстра
На двух транзисторах
Довольно распространенными сегодня являются стабилизаторы для бортовой сети автомобиля 12v на двух транзисторах. Одним из основных недостатков такого устройства является плохая стабильность тока, если происходят изменения в питающем напряжении вольт. Тем не менее, данная схема для бортовой сети автомобиля 12v подходит для многих задач.
На операционном усилителе (на ОУ)
На микросхеме импульсного стабилизатора
В некоторых случаях устройство для авто должно функционировать не только в большом диапазоне нагрузок, при этом обладая высоким коэффициентом полезного действия. Тогда использование компенсационных устройств будет не целесообразным, вместо них применяются импульсные элементы.
Предлагаем ознакомиться с одной из наиболее распространенных схем МАХ771, ее особенности следующие:
- уровень опорного напряжения — 1.5 вольт;
- коэффициент полезного действия при нагрузке от 10 мили ампер до 1 ампера составит около 90%;
- показатель питания составляет от 2 до 16.5 вольт;
- мощность на выходе достигает 15 ватт (автор видео — Андрей Канаев).
Если нагрузка на устройство не особо большая, то есть менее 1.5 вольт, микросхема будет функционировать в качестве рабочего стабилизатора. Но когда этот параметр начнет резко возрастать, девайс переключится в режим стабилизации. Монтаж резистора R8 необходим только тогда, когда уровень нагрузки слишком высокий и составляет более 16 вольт.
Что касается элементы R3, то он является токораздающим. Одним из основных недостатков такого варианта является слишком высокое падение нагрузки на вышеуказанном резисторе. Если вы хотите избавиться от этого минуса, то для того, чтобы увеличить сигнал, необходимо дополнительно установить операционный усилитель.
Технология изготовления и конструкция выпрямительных диодов.
Конструкция выпрямительных диодов представляет собой одну пластину кристалла полупроводника, в объеме которой созданы две области разной проводимости, поэтому такие диоды называют плоскостными.
Технология изготовления таких диодов заключается в следующем:
на поверхность кристалла полупроводника с электропроводностью n-типа расплавляют алюминий, индий или бор, а на поверхность кристалла с электропроводностью p-типа расплавляют фосфор.
Кристаллы кремния или германия (3) с p-n переходом (4) припаиваются к кристаллодержателю (2), являющемуся одновременно основанием корпуса. К кристаллодержателю приваривается корпус (7) со стеклянным изолятором (6), через который проходит вывод одного из электродов (5).
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»
Устройство и работа выпрямительного диода. Диодный мост | Для дома, для семьи Из корпуса сборки выходят четыре вывода напротив которых расположены знаки , или , указывающие, где у моста вход , а где выход. Спрашивайте, я на связи!
Диодный мост. Назначение, обозначение на схеме и внешний вид.
Электрические параметры выпрямительных диодов.
У каждого типа диодов есть свои рабочие и предельно допустимые параметры, согласно которым их выбирают для работы в той или иной схеме:
Iобр – постоянный обратный ток, мкА;
Uпр – постоянное прямое напряжение, В;
Iпр max – максимально допустимый прямой ток, А;
Uобр max – максимально допустимое обратное напряжение, В;
Р max – максимально допустимая мощность, рассеиваемая на диоде;
Рабочая частота, кГц;
Рабочая температура, С.
Здесь приведены далеко не все параметры диодов, но, как правило, если надо найти замену, то этих параметров хватает.
На самом деле данный обзор является лишь промежуточным шагом к тестам более мощных блоков питания, которые уже в пути ко мне. Но я подумал, что данный вариант также нельзя оставлять без внимания, потому и заказал его для обзора.
Буквально несколько слов об упаковке.
Обычная белая коробка, из опознавательных знаков только номер артикула, все.
При сравнении с блоком питания из предыдущего обзора выяснилось, что обозреваемый просто немного длиннее. Обусловлено это тем, что обозреваемый БП имеет активное охлаждение, потому при практически том же объеме корпуса мы имеем мощность в полтора раза больше.
Размеры корпуса составляют — 214х112х50мм.
Крышка фиксируется шестью небольшими винтами, но при этом и сама по себе сидит плотно, корпус алюминиевый и также как у других БП выполняет роль радиатора.
В качестве сравнения приведу фото рядом с БП мощностью 240 Ватт. Видно что в основном они одинаковы, и по сути 360 Ватт Бп отличается от своего младшего собрата только наличием вентилятора и некоторыми небольшими коррективами связанными с большей выходной мощностью.
Например силовой трансформатор у них имеет одинаковый размер, а вот выходной дроссель у обозреваемого заметно больше.
Общая черта обоих БП — весьма свободный монтаж и если у БП с пассивным охлаждением это оправданно, то при наличии активного охлаждения размер корпуса можно было смело уменьшить.
Как ни странно, но емкость входных конденсаторов совпадает с указанной на их корпусе
Емкость каждого из конденсаторов 470мкФ, суммарная около 230-235мкФ, что заметно меньше рекомендуемых 350-400 которые необходимы блоку питания мощностью 360 Ватт. По хорошему должны быть конденсаторы с емкостью хотя бы 680мкФ каждый.
Выходные конденсаторы имеют суммарную емкость в 10140мкФ, что также не очень много для заявленных 30 Ампер, но часто такую емкость имеют конденсаторы и у фирменных БП.
После случая с одним из блоков питания я теперь всегда проверяю качество прижима силовых элементов. Здесь с этим проблем нет, впрочем обычно проблем со сдвоенными элементами и не бывает, чаще сложности когда мощный элемент один и прижат Г-образной скобой.
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»
Диодный мост MB10F: характеристики, аналоги. После моста желательно применить всего один электролитический конденсатор, его расчетное напряжение должно быть 25 Вольт и выше до 50 , емкость конденсатора не более 1000 мкФ можно и меньше. Спрашивайте, я на связи!
Выпрямитель напряжения 12 вольт своими руками
Блок питания на 12 вольт в Новосибирске: 320-товаров: бесплатная доставка, скидка-62% [перейти]
Партнерская программаПомощь
Новосибирск
Каталог
Каталог Товаров
Одежда и обувь
Одежда и обувь
Стройматериалы
Стройматериалы
Текстиль и кожа
Текстиль и кожа
Здоровье и красота
Здоровье и красота
Детские товары
Детские товары
Продукты и напитки
Продукты и напитки
Электротехника
Электротехника
Дом и сад
Дом и сад
Промышленность
Промышленность
Сельское хозяйство
Сельское хозяйство
Торговля и склад
Торговля и склад
Все категории
ВходИзбранное
Блок питания на 12 вольт
Блок питания, Clever-Light, 12 Вольт DC, PWS205, 60 Ватт, узкий slim, IP33
В МАГАЗИНЕще цены и похожие товары
Блок питания, Clever-Light, 12 Вольт DC, PWS204, 60 Ватт, IP33
В МАГАЗИНЕще цены и похожие товары
1 158
1408
PV-DC3A (ver. 2032) PV-Link блок питания 12V 3A профессиональный стабилизированный (штекер DC 5,5 х 2,1 мм) сетевой адаптер внутренний для камер видеонаблюдения, видеокамер и видеорегистратора, 12в 3а, 12 вольт 3 ампер Novicam Новикам
В МАГАЗИНЕще цены и похожие товары
1 891
2299
PV-DC5As (ver.D55) PV-Link блок питания 12V 5A, с четырьмя выходами, профессиональный стабилизированный сетевой адаптер внутренний для камер видеонаблюдения, видеокамер и видеорегистратора, 12в 5а, 12 вольт 5 ампер Novicam Новикам
В МАГАЗИНЕще цены и похожие товары
419
799
Блок питания 12 Вольт 2 Ампер Адаптер 24Вт «РАЗЪЁМ 4.0» / 12В 2А 12V 2A Тип: Блок питания
В МАГАЗИНЕще цены и похожие товары
824
990
Блок питания Fiesta PA12-8 с кабелем (12 вольт 8 ампер) Тип: Блок питания для сетевого
В МАГАЗИНЕще цены и похожие товары
1 391
2553
12/8. 0 Optimus блок питания 12V 8A, внутренний, сетевой адаптер, для камер видеонаблюдения, видеокамер и видеорегистратора 12в 8а, 12 вольт 8 ампер
В МАГАЗИНЕще цены и похожие товары
1 654
2505
12/10.0 Optimus блок питания 12V 10A, встроенная система охлаждения, внутренний сетевой адаптер для камер видеонаблюдения, видеокамер и видеорегистратора, 12в 10а, 12 вольт 10 ампер
В МАГАЗИНЕще цены и похожие товары
459
699
Блок питания 12 вольт 2 Ампер Адаптер 24Вт / 12В 2А 12V 2A Тип: Блок питания для сетевого
В МАГАЗИНЕще цены и похожие товары
382
690
Блок питания для ресивера ТВ 12 вольт 2 ампера Тип: Блок питания для сетевого оборудования, Размер:
В МАГАЗИНЕще цены и похожие товары
419
990
Блок питания 12 вольт 2 Ампер Адаптер 24Вт «РАЗЪЁМ 3. 5″ / 12В 2А 12V 2A Тип: Блок питания
В МАГАЗИНЕще цены и похожие товары
1 199
2100
Блок питания 12 Вольт 8 Ампер Адаптер 96Вт / 12В 8А 12V 8A Тип: Блок питания компьютера, Серверный
В МАГАЗИНЕще цены и похожие товары
659
970
Блок питания сетевой 12 вольт 5 ампер, штекер (5.5 на 2.5) Тип: Блок питания для сетевого
В МАГАЗИНЕще цены и похожие товары
1 090
2200
Блок питания 12 Вольт 5 Ампер для камер видеонаблюдения Тип: Блок питания для сетевого
В МАГАЗИНЕще цены и похожие товары
849
1590
Блок питания 12V 6А Адаптер 72W / 12В 12 Вольт 6 Ампер Тип: Серверный блок питания, Блок питания
В МАГАЗИНЕще цены и похожие товары
1 590
2300
Блок питания 12 вольт 10 Ампер Адаптер 120Вт / 12В 10А 12v 10a Тип: Зарядное устройство, Зарядное
В МАГАЗИНЕще цены и похожие товары
317
713
Блок питания (сетевой адаптер) универсальный 12V/2A (5. 5×2.5 мм) для цифровых ресиверов и Триколор. Адаптер приставки 12 Вольт 2 ампера
В МАГАЗИНЕще цены и похожие товары
475
650
Блок питания Fiesta PA12-3 кабелем (12 вольт 3 ампера) Тип: Блок питания для сетевого оборудования,
В МАГАЗИНЕще цены и похожие товары
406
690
Блок питания для ресивера ТВ 12 вольт 2 ампера Тип: Блок питания для телевизора, Размер: Длина
В МАГАЗИНЕще цены и похожие товары
449
1199
Блок питания 12 вольт 2.5A 30 Вт * разъем 5.5×2.1 для Триколор ТВ Видеорегистраторов и Камер Видеонаблюдения Универсальный сетевой адаптер
В МАГАЗИНЕще цены и похожие товары
388
690
Блок питания для ресивера ТВ 12 вольт 2 ампера Тип: Блок питания для сетевого оборудования, Размер:
В МАГАЗИНЕще цены и похожие товары
711
1150
Блок питания 12 Вольт 2 Ампера для камер видеонаблюдения Тип: Адаптер PowerLine, Размер: Длина
В МАГАЗИНЕще цены и похожие товары
759
1150
Блок питания 12 Вольт 5 Ампер Адаптер 60Вт / 12 5 12V 5A Тип: Блок питания компьютера, Серверный
В МАГАЗИНЕще цены и похожие товары
429
779
Блок питания 12В 2А Адаптер 2 Разъёма / 12V 2A 12 Вольт 2 Ампера Тип: Блок питания компьютера,
В МАГАЗИНЕще цены и похожие товары
669
970
Блок питания сетевой 12 вольт 5 ампер, штекер (5. 5 на 2.5) Тип: Блок питания для сетевого
В МАГАЗИНЕще цены и похожие товары
849
1590
Блок питания 12V 6А Адаптер 72W / 12В 12 Вольт 6 Ампер Тип: Серверный блок питания, Блок питания
В МАГАЗИНЕще цены и похожие товары
899
1290
Регулируемый Трансформаторный Блок питания адаптер 1.5/3/4.5/6/7.5/9/12 Вольт 500мА / ИЗМЕНЯЕМАЯ ПОЛЯРНОСТЬ
В МАГАЗИНЕще цены и похожие товары
599
1099
Блок питания 12V 3A Адаптер 36W / 12 Вольт 3 Ампера 12В 3А Тип: Блок питания компьютера, Серверный
В МАГАЗИНЕще цены и похожие товары
2 страница из 6
Какой размер провода вам нужен?
по
Цепь12В представляет собой электрическую цепь низкого напряжения . Он в основном используется в большинстве аккумуляторов. Для производства большего количества электроэнергии (мощности) нам обычно требуется довольно много ампер. Это означает, что нам нужен относительно большой кабель на 12 В размером .
Теперь, как определить, какой размер провода вам нужен для цепи 12 В?
Пример: Допустим, мы хотим подключить устройство мощностью 200 Вт к батарее 12 В. Это означает, что мы должны использовать размер провода 12 В, который может выдерживать не менее 12,5 ампер (200 Вт / 12 В = 12,5 А). Принимая во внимание правило 80% NEC (мы объясним это позже), вам нужен провод с силой тока не менее 15,62 А. В этом случае нам понадобится провод сечением 16 AWG, так как он рассчитан на ток 17 А.
Далее, если батарея находится на расстоянии от устройства (скажем, 20 футов, 50 футов или даже 80 футов), нам необходимо учитывать падение напряжения (большое влияние). Это увеличивает необходимые нам усилители, что, в свою очередь, увеличивает размер провода 12 В (нам нужно больше мощности). Возможно, нам придется использовать провод 14 AWG (20 А), провод 12 AWG (25 А) или даже провод 10 AWG (35 А).
На практике мы используем провода от 16 AWG до 3/0 AWG толщиной для цепей 12 В (размер зависит от максимальной мощности и длины провода или падения напряжения).Мы должны быть очень осторожны при выборе проводов 12В. Если мы выберем провод со слишком низкой емкостью, цепь может загореться (как и батарея).
Чтобы не ошибиться с размером кабеля 12 В, вы можете использовать два ключевых ресурса:
- Калькулятор размера кабеля 12 В. Этот калькулятор позволяет оценить минимальную допустимую нагрузку на провод. Вы просто вводите общую мощность устройства, которое хотите подключить к проводу 12 В, и вы получите мин. проводные усилители (также учитывалось правило 80% NEC).
- Таблица размеров проводов 12 В. В этой схеме подключения указано, какой размер провода 12 В выбрать, если устройство, которое вы хотите использовать с напряжением 12 В, находится на некотором расстоянии (от 15 футов до 90 футов).
Вы можете использовать оба этих инструмента для соответствующего размера провода 12 В. Давайте сначала посмотрим на калькулятор размера кабеля 12 В, прежде чем мы перейдем к всеобъемлющей таблице размеров провода 12 В:
Как рассчитать необходимое сечение провода 12 В (теоретически)?
Мы рассчитываем теоретический размер провода 12 В в два этапа:
- Рассчитываем силу тока (на основе мощности). Прежде всего, мы должны выяснить, сколько ампер будет работать в цепи 12 В, если мы запустим устройство на 100% мощности. Это означает, что мы берем макс. мощность и разделите ее на 12 вольт, чтобы получить амперы. Мы используем это основное уравнение электрической мощности:
P (Ватт) = I (Ампер) × V (Вольт)
Теперь мы должны выразить электрический ток (I, измеренный в амперах) и подключить 12V ‘ потому что у нас 12-вольтовая цепь:
I (Ампер) = P (Ватт) / 12 В
С помощью этой формулы мы можем рассчитать, сколько ампер может работать в цепи 12 В. Пример: если мы хотим запустить устройство мощностью 150 Вт, нам потребуется I = 150 Вт / 12 В = 12,5 ампер. - Вдобавок к рассчитанным силам тока мы должны применить правило 80 % Национального электротехнического кодекса (NEC). В нем говорится, что рассчитанные амперы должны представлять не более 80% мощности используемого нами провода. Это мера безопасности; выбор большего провода предотвратит возгорание цепи 12 В. Чтобы учесть это правило, мы просто умножаем рассчитанный ток на коэффициент 1,25 следующим образом:
Мин. Сила тока = расчетный ток × 1,25
В нашем случае 150 Вт это дает:
Мин. Сила тока (150 Вт) = 12,5 А × 1,25 = 15,63 А
Это означает, что нам нужен размер провода с силой тока 15,63 А или выше. Чтобы выбрать правильный размер провода AWG для 12-вольтовой цепи, обратитесь к полной таблице размеров проводов AWG здесь.
Из этой диаграммы видно, что провод 18 AWG имеет силу тока 14 А (медный провод, средняя температура 75°C). Этот провод слишком мал в нашем случае; если вы выберете провод 18 AWG, вы, скорее всего, поджарите цепь.
Правильный размер провода для цепи 150 Вт 12 В: 16 AWG с силой тока 17 А. Эта сила тока 17 А больше, чем минимально необходимая сила тока 15,63 А, которую мы рассчитали.
С помощью этого расчета и сверившись с таблицей размеров проводов AWG, вы можете правильно выбрать размер провода 12 В для устройств, находящихся на расстоянии 0 футов вы найдете далее) .
Чтобы помочь вам с этим калькулятором, мы создали калькулятор, который делает все это автоматически (включая учет правила 80% NEC):
Калькулятор размера кабеля 12 В (на расстоянии 0 футов)
Здесь вы просто вводите макс. мощность устройства, которое вы хотите использовать с батареей 12 В, и вы получите минимальную мощность, которую должен иметь провод цепи:
Вот как использовать этот калькулятор:
Вы можете использовать наш пример для устройства мощностью 150 Вт 12 В. Переместите ползунок мощности на «150», и вы получите расчетную минимальную требуемую силу тока: 15,63 А.
Исходя из этого мин. тока, вы можете выбрать правильный размер провода для этой цепи 12 В, ознакомившись с таблицей размеров проводов AWG.
Учет падения напряжения (размеры проводов 12 В, используемые на практике)
Вот как теоретически можно рассчитать необходимый размер провода 12 В для любого устройства. Однако на практике нам нужно больших (толстых) проводов .
Почему?
Потому что мы должны учитывать падение напряжения. Все провода имеют длину не менее нескольких футов (10 футов, 20 футов, 30 футов и т. д.). Когда электричество проходит по этому проводу, напряжение (первоначально 12 В) падает до 10 В, 8 В, 6 В и так далее. В системе 12 В падение напряжения не должно превышать 3% на фут длины провода.
Если напряжение падает, а мы все еще хотим сохранить макс. мощность, необходимая нашему устройству, у нас есть только один выбор (согласно уравнению электрической мощности):
Увеличьте силу тока.
Схема сама увеличит силу тока, когда обнаружит падение напряжения. Это происходит автоматически. Что вам нужно сделать, так это признать, что ваша схема нуждается в большем количестве усилителей.
Пример: Если вы теоретически подсчитали, что вашему устройству на 12 В требуется ток 15 А (и это соответствует правилу NEC 80%), вы теоретически используете провод 14 AWG с силой тока 20 А.
Однако на практике у вас есть провод длиной 25 футов. Это уменьшит напряжение с 12 В до, скажем, 8 В, и теперь вам потребуется 22,5 ампера для обеспечения того же количества энергии (мощности). Это также означает, что провода 14 AWG будет недостаточно. Вместо этого вам придется использовать провод 10 AWG с силой тока 35 А.
Расчет падения напряжения довольно сложен. На самом деле никто не делает это вручную. Вместо этого электрики сверяются с таблицей размеров проводов на 12 В.
В этой таблице указано, какое сечение провода необходимо использовать для 12-вольтовой цепи, требующей определенного количества ампер на определенном расстоянии. Проще всего объяснить это, просто взглянув на таблицу размеров 12-вольтовых проводов здесь:
Таблица размеров проводов 12 В
(прокрутите вправо и вниз)
Длина (в футах): | Провод 5 А, 12 В (60 Вт): | Провод 10 А, 12 В (120 Вт): | Провод 15 А, 12 В (180 Вт): | Провод 20 А, 12 В (240 Вт): | Провод 25 А, 12 В (300 Вт): | Провод 30 А, 12 В (360 Вт): | Провод 40 А, 12 В (480 Вт): | Провод 50 А, 12 В (600 Вт): | Провод 60 А, 12 В (720 Вт): |
15 футов | 16 АВГ | 12 АВГ | 10 AWG | 10 AWG | 8 АВГ | 8 АВГ | 6 АВГ | 6 АВГ | 4 АВГ |
20 футов | 14 АВГ | 12 АВГ | 10 AWG | 8 АВГ | 8 АВГ | 6 АВГ | 6 АВГ | 4 АВГ | 4 АВГ |
25 футов | 14 АВГ | 10 AWG | 8 АВГ | 8 АВГ | 6 АВГ | 6 АВГ | 4 АВГ | 4 АВГ | 2 AWG |
30 футов | 12 АВГ | 10 AWG | 8 АВГ | 6 АВГ | 6 АВГ | 4 АВГ | 4 АВГ | 2 AWG | 2 AWG |
40 футов | 12 АВГ | 8 АВГ | 6 АВГ | 6 АВГ | 4 АВГ | 4 АВГ | 2 AWG | 2 AWG | 1 AWG |
50 футов | 10 AWG | 8 АВГ | 6 АВГ | 4 АВГ | 4 АВГ | 2 АВГ | 2 AWG | 1 AWG | 1/0 AWG |
60 футов | 10 AWG | 6 АВГ | 6 АВГ | 4 АВГ | 2 AWG | 2 AWG | 1 AWG | 1/0 AWG | 2/0 AWG |
70 футов | 10 AWG | 6 АВГ | 4 АВГ | 2 AWG | 2 AWG | 2 АВГ | 1/0 AWG | 2/0 AWG | 2/0 AWG |
80 футов | 8 АВГ | 6 АВГ | 4 АВГ | 2 AWG | 2 AWG | 1 AWG | 1/0 AWG | 2/0 AWG | 3/0 AWG |
90 футов | 8 АВГ | 4 АВГ | 4 АВГ | 2 AWG | 1 AWG | 1/0 AWG | 2/0 АВГ | 3/0 AWG | 3/0 AWG |
Вот как вы можете прочитать таблицу размеров проводов 12 В:
Допустим, у нас есть устройство мощностью 300 Вт, которое мы хотим использовать с батареей 12 В. Расстояние между устройством и батареей (в основном длина провода) составляет 30 футов. Какой провод калибра AWG нам нужен для этой цепи 12В?
Вы просто проверяете таблицу и видите, что вам понадобится провод 6 AWG. Провод 6 AWG имеет силу тока 65А; это довольно много и дает вам представление о том, какое огромное значение имеет падение напряжения в 12-вольтовых цепях.
Вы можете использовать эту таблицу, чтобы выбрать правильный размер провода для любой цепи 12 В.
Примечание: Как правило, если вы сомневаетесь в размере провода 12 В, выбирайте более толстый провод . Более толстая проволока имеет более высокую допустимую нагрузку и гораздо меньше шансов загореться, чем более тонкая проволока.
Надеюсь, теперь выбор размеров проводов 12В стал немного понятнее. Если вам нужна помощь, вы можете использовать раздел комментариев ниже, и мы постараемся вам помочь.
Спасибо.
Содержание
Оценка потребляемой мощности | Руководство по энергопотреблению
Войти | Зарегистрироваться | Корзина ($0. 00) | Оформить заказ
Навигация:
Преобразование ватт в ампер
Прежде чем принять решение о подходящем размере массива солнечных панелей, а также размерах кабелей и аккумуляторных батарей, вам необходимо иметь четкое представление о том, сколько электроэнергии требуется. Это можно сделать с помощью ручки и бумаги (в этом случае читайте дальше) или с помощью нашего онлайн-калькулятора.
Существует три простых шага для определения средней дневной нагрузки:
- Выберите, какое освещение и приборы будут использоваться.
- Узнайте, сколько ампер или ватт потребляет каждый.
- Определите, сколько часов в день (в среднем) будет использоваться каждый прибор.
Поскольку размер вашего аккумуляторного блока измеряется в ампер-часах, а счетчик на вашей распределительной/измерительной коробке измеряет мощность, поступающую от вашей системы зарядки, в амперах, имеет смысл конвертировать ватты в ампер. Я приведу вам несколько примеров:
- У вас есть 12-вольтовый портативный радиоприемник и кассетный плеер, на задней панели которого есть этикетка с надписью 12 вольт, 0,2 ампера. Вам не нужно ничего рассчитывать для этого, так как потребляемый ток уже указан в амперах при 12 вольтах.
- Вы хотите использовать 12-вольтовую 20-ваттную лампочку. Чтобы вычислить ампер, нужно просто разделить 20 ватт на 12 вольт и получить 1,67 ампера.
- У вас есть соковыжималка на 230 вольт мощностью 300 ватт. Если у вас есть твердотельный инвертор мощностью 400 Вт, вы можете ожидать КПД 85%. Таким образом, чтобы вычислить ампер при 12 вольтах, вы делите 300 ватт на 12 вольт, и вы получаете 25 ампер; кроме того, у вас есть КПД инвертора, чтобы добавить к этой цифре. Разделите 25 на 0,85 (85%), и вы получите около 30 ампер.
- У вас есть цветной телевизор на 230 вольт, который не имеет номинала в ваттах, но показывает номинал в амперах. Цифры, которые он дает, составляют 230 вольт, 50 герц, 0,3 ампера. Этот показатель использования ампер представляет собой потребляемую мощность при 230 вольт. Поскольку амперы, умноженные на вольты, равны ваттам, получается 69 ватт (230 умножить на 0,3). Теперь, чтобы вычислить ампер при 12 вольтах, вы делите 69 ватт на 12 вольт и получаете 5,75 ампер. Если вы используете его от того же инвертора мощностью 400 Вт, вы можете ожидать только 70% эффективности (см. данные инвертора, предоставленные вашим дилером). Разделите 5,75 ампер на 0,7 (70%), и вы получите 8,2 ампера.
Определение средней дневной нагрузки
Выписка из
Теперь приведем пример расчета дневного энергопотребления:
- Вы слушаете радио или кассетный плеер по 6 часов каждый день. Ваша 12-вольтовая система рассчитана на 0,2 ампера при 12 вольтах. Умножьте ампер-часы, и вы получите результат 1,2 ампер-часа в день.
- Вы используете три 20-ваттных 12-вольтовых светильника примерно четыре часа каждую ночь. Потребляемая мощность для каждой лампы, которую мы определили ранее, составляет 1,67 ампер. Таким образом, для трех ламп мы рассчитываем потребляемый ток в 5 ампер. Таким образом, чтобы рассчитать потребляемую мощность, мы умножаем 5 ампер на 4 часа, чтобы получить результат 20 ампер-часов в день.
- Вы пользуетесь соковыжималкой по 10 минут каждый день. Мы уже подсчитали, что инвертор потребляет 30 ампер при работающей соковыжималке. Разделите 30 на 6 (потому что вы используете соковыжималку 1/6 часа), и вы получите около 5 ампер-часов в день.
- Вы смотрите цветной телевизор около 2 часов каждую ночь. Ранее мы подсчитали, что инвертор потребляет около 8,5 ампер при включенном цветном телевизоре. Умножьте 8,5 на 2, и вы получите 17 ампер-часов в день.
Вот эти цифры в табличной форме:
Appliance | Amps | Hours Used | Amp-hours |
---|---|---|---|
radio/cassette | 0.20 | 6.00 | 1.20 |
3 lights | 5.00 | 4.00 | 20.00 |
juicer | 30.00 | 0.17 | 5.00 |
colour TV | 8.50 | 2.00 | 17.00 |
ВСЕГО | 43,20 |
Мы можем спроектировать вашу систему для вас, используя компьютерное программное обеспечение для проектирования Power System. Нам потребуется подробная информация о вашем предполагаемом потреблении энергии, включая номинальную мощность и часы использования света, приборов и т. д. Пожалуйста, заполните и отправьте запрос на расчет стоимости солнечной системы для жилых помещений.
Типовые характеристики приборов A-F
Выдержка из
POWER CONSUMPTION GUIDE (230V) | ||
---|---|---|
APPLIANCES | START | WATTS |
Air Conditioner (Single Split System) (evaporative — mobile) | — | 500 — 2500 275 — 1000 |
Охранная сигнализация | — | 6 |
Одеяло (нижнее) | 5 6 0 3 —||
Blanket (over) | — | 150 — 350 |
Can Opener | — | 100 |
Cassette (Tape) Player Deck | — | 30 |
CB ( Прием) | — | 10 |
CD Игрок | — | 30 |
. 0138 | — | 2400 |
Coffee Grinder | — | 75 |
Coffee Maker | — | 300-1500 |
Cordless phone (use or charge) | — | 2- 3 |
Computer (Laptop or Notebook) | — | 40-60 |
Computer (Desktop + Screen) office use gaming | — | 150-200 500-1000 |
Computer Printer | — | 30-50 |
Digital Video Recorder | — | 20-50 |
Disposal Unit | — | 650 |
Drill | — | .0175 |
Electric Toothbrush (charging stand) | — | 6 |
Exhaust Fan | — | 40 — 75 |
Fan | — | 20 — 100 |
Fax (standby) | — | 10 |
Fax (printing) | — | 120 |
Food Mixer & Whiz | — | 500 |
Floor Polisher | — | 350 |
Freezer | 2500 | 500 |
Frypan | — | 1400 |
NOTE: These figures are a guide only and the wattage ratings may vary greatly от одного прибора к другому.
Типовые характеристики устройств G-Z
Выдержка из
СПРАВОЧНИК ПО ПОТРЕБЛЕНИЮ ЭНЕРГИИ (230 В) | |||
---|---|---|---|
APPLIANCES | START | WATTS | |
Hair Dryer, heated | — | 800 — 1800 | |
Heater | — | 500 — 2400 | |
Hotwater Service | — | 2500 — 5000 | |
.0138 | |||
Juicer/Blender | — | 350-550 | |
Kettle or Jug | — | 1600 — 2400 | |
Lighting LED | — | 3-15 | |
Lighting Fluoro | — | 10-20 | |
Микроволновая печь | — | 600 — 1800 | |
.0134 | Modem/Router | — | 5-15 |
Modem NBN Satellite | — | 35 | |
Radio | — | 15 — 60 | |
Radiator | — | 1000 — 2500 | |
Игрок записи | — | 75 | |
холодильник | 300 | ||
60 | |||
Space Heater | — | 2000 | |
Stove | — | 5000 — 10000 | |
Tablet (charging) | — | 10-25 | |
Television LED | — | 30 — 120 | |
Тостер | — | 500 — 1500 | |
Вак.0175 | |||
Стиральная машина | 2500 | 600 | |
Сварщик — 140A | — | 4000 | 4000 | 4000 | 4000 | 4000 |
Электродвигатели
Выписка из
Электродвигатели — пусковой ток | ||||
---|---|---|---|---|
— | Type of Motor | |||
— | Watts | Induction | Capacitor | Split-Phase |
1/6 hp | 275 | 600 | 850 | 2050 |
1/4 hp | 400 | 850 | 1050 | 2400 |
1/3 hp | 450 | 975 | 1350 | 2700 |
1/2 hp | 600 | 1300 | 1800 | 3600 |
1 hp | 1100 | 1900 | 2600 | — |
NOTE: Щеточные двигатели без нагрузки не требуют значительно более высокого пускового тока, чем их номинальный постоянный ток.
Прочтите все о требованиях к питанию различных бытовых приборов, работающих от инвертора. Есть статьи о энергопотреблении телевизоров, звукового оборудования, хлебопекарных печей, компьютеров, стиральных машин, насосов, принтеров, вентиляторов и т. д.
- Преобразование в AMPS
- Определите нагрузку
- Типичные оценки A-F
- Типичные оценки G-Z
- Электрические двигатели
Подключения питания и приводные работы
- ATX Power House House Houshing Connectors Подключения женского пола.
- Штыревые разъемы блока питания ATX
- Разъемы аудио/динамиков/наушников
- Авиационная заглушка GX16
- Клеммные контакты разъема
- D Sub DB9Разъемы DB15 DB25
- Штекерные разъемы питания постоянного/переменного тока
- Внутренние соединительные разъемы Dupont
- Компоненты ЭМП/РЧ-помех
- Разъемы для вентиляторов
- Разъемы для гибких дисков
- Разъемы HDMI/DVI
- Соединители IDC
- Освещение и разъемы RGB
- Разъемы M. 2 NVMe NGFF SSD
- Слоты PCIE PCI AGP
- Модульные разъемы блока питания
- Разъемы Molex 4 контакта
- Разъемы RJ45/RJ11/K1/RS232
- Разъемы SATA
- Переключатели
- Разъемы USB
Стандартный разъем ATX с шагом 4,2 мм Техническое описание
24-контактный разъем основного кабеля питания ATX
24-контактный разъем основного питания был добавлен в ATX12V 2.0 для обеспечения дополнительной мощности, необходимой слотам PCI Express. Старый 20-контактный основной силовой кабель имеет только одну линию на 12 вольт. Новый 24-контактный разъем добавил по одной линии для заземления, 3,3, 5 и 12 вольт. Дополнительные контакты сделали ненужным дополнительный кабель питания, поэтому в большинстве блоков питания ATX12V 2.x их нет. 24-контактный разъем имеет полярность, поэтому его можно подключать только в правильном направлении.
Распиновка | |||||
---|---|---|---|---|---|
Контакты с 1 по 12 | Контакты с 13 по 24 | ||||
Описание | Цвет провода | Номер контакта | Номер контакта | Цвет провода | Описание |
+3,3 В | оранжевый | 1 | 13 | оранжевый | +3,3 В |
+3,3 вольта | оранжевый | 2 | 14 | синий | -12 вольт |
заземление | черный | 3 | 15 | черный | земля |
+5 вольт | красный | 4 | 16 | зеленый | PS_ON# |
заземление | черный | 5 | 17 | черный | земля |
+5 вольт | красный | 6 | 18 | черный | земля |
заземление | черный | 7 | 19 | черный | земля |
PWR_OK | серый | 8 | 20 | белый | -5 вольт (опционально) |
VSB +5 вольт | фиолетовый | 9 | 21 | красный | +5 вольт |
+12 вольт | желтый | 10 | 22 | красный | +5 вольт |
+12 вольт | желтый | 11 | 23 | красный | +5 вольт |
+3,3 В | оранжевый | 12 | 24 | черный | земля |
Некоторые из линий напряжения на разъеме могут иметь меньшие измерительные провода, которые позволяют блоку питания определять, какое напряжение фактически воспринимается материнской платой. Они довольно распространены на линии 3,3 В на контакте 13, но иногда используются и для других напряжений. Линия -5 вольт на контакте 20 была сделана необязательной в ATX12V 1.3 (представленной в 2003 году), потому что -5 редко использовалась в течение многих лет. Новые материнские платы практически никогда не требуют -5 вольт, но многие старые материнские платы требуют. Большинство новых блоков питания не обеспечивают -5 вольт, и в этом случае белый провод отсутствует.
Номера деталей разъема | |||
---|---|---|---|
Разъем материнской платы | Кабельный разъем | Клеммы | Максимальный ток на цепь |
Молекс 39-28-1243 | Молекс 39-01-2240 | Молекс 39-00-0168, Молекс 44476-1111 | 6 ампер |
Неофициальная максимальная мощность кабеля/разъема для основных направляющих | |||
---|---|---|---|
Шина напряжения | Количество линий | Максимальный ток | Максимальная мощность |
+3,3 В | 4 | 24 ампера | 79,2 Вт |
+5 вольт | 5 | 30 А | 150 Вт |
+12 вольт | 2 | 12 ампер | 144 Вт |
Если у вас есть блок питания ATX с 24-контактным основным кабелем, его можно подключить к материнской плате с 20-контактным разъемом. Он был разработан, чтобы работать таким образом. Вы можете увидеть пример на картинке выше. Дополнительные 4 контакта на кабеле просто свисают с конца разъема материнской платы. 24-контактный кабель подходит к 20-контактному разъему только на одном конце, поэтому вы не сможете подключить его неправильно. Дополнительные 4 контакта были добавлены к 24-контактной версии кабеля, чтобы обеспечить один дополнительный провод для заземления, 3,3, 5 и 12 вольт. Но можно оставить эти 4 контакта отключенными, потому что они не нужны материнской плате с 20-контактным разъемом. Единственная проблема, с которой вы можете столкнуться (буквально), это если что-то блокирует место, где 24-контактный кабель свисает с конца. Или иногда конец 20-контактного разъема материнской платы слишком толстый, чтобы поместиться между контактами 24-контактного кабеля. Вы можете решить эту проблему, аккуратно обрезав один конец 20-контактного разъема материнской платы. Это просто пластик. Вы не пропустите это. Если вы не можете соединить их вместе, вы можете получить кабель-адаптер, который заставит его работать. 24-контактный кабель подключается к одному концу адаптера, а затем адаптер подключается к 20-контактной материнской плате. Но вам следует избегать использования такого адаптера, если это возможно, потому что дополнительный провод и разъем — это еще одна вещь, которая может пойти не так. Адаптеры также немного увеличивают падение напряжения, чего стоит избегать. Лучше сначала посмотреть, сможете ли вы подключить 24-контактный кабель к 20-контактной материнской плате, прежде чем прибегать к адаптеру.
20+4-контактный разъем основного кабеля питания ATX
Материнские платы могут поставляться с 20-контактным или 24-контактным разъемом основного питания. Многие блоки питания поставляются с кабелем 20+4, который совместим как с 20-, так и с 24-контактными материнскими платами. Силовой кабель 20+4 состоит из двух частей: 20-контактной и 4-контактной. Если вы оставите две части отдельными, вы можете подключить 20-контактную часть к 20-контактной материнской плате и оставить 4-контактную часть отключенной. Обязательно оставьте 4-контактный разъем отключенным, даже если он подходит к другому разъему. 4-контактный разъем не совместим ни с какими другими разъемами. Если вы соедините две части кабеля питания 20+4 вместе, то у вас будет 24-контактный кабель питания, который можно подключить к 24-контактной материнской плате.
8-контактный разъем кабеля питания EPS +12 В
Первоначально этот кабель был разработан для рабочих станций и предназначен для подачи напряжения 12 В для питания нескольких процессоров. Но с течением времени многим процессорам требуется больше 12-вольтового питания, и 8-контактный 12-вольтовый кабель часто используется вместо 4-контактного 12-вольтового кабеля. В зависимости от источника питания разъем может содержать одну шину 12 В на все 8 контактов или две шины 12 В, занимающие по 4 контакта каждая. Его часто называют кабелем EPS12V.
8-контактный кабель на 12 В имеет полярность, поэтому его можно правильно подключить только к 8-контактному разъему материнской платы. Если вы внимательно посмотрите на картинку выше, то увидите, что четыре контакта имеют квадратную форму, а остальные четыре имеют закругленные углы. Разъемы материнской платы также имеют одинаковое квадратное и закругленное расположение, поэтому кабель питания подходит только одним способом. По крайней мере, это правда, если вы не очень сильно пытаетесь вставить его в разъем. Приложив достаточное усилие, иногда можно вставить кабель с небольшим количеством контактов в неподходящий разъем. В 8-контактном кабеле достаточно контактов, поэтому его довольно сложно вставить в неправильном направлении, но целеустремленные люди могут это сделать. Если вы посмотрите внимательно, вы также увидите, что квадратный и закругленный рисунок соответствует различным положениям на других разъемах материнской платы, таких как 20-контактный разъем основного питания и 24-контактный разъем основного питания. Вы должны подключать 8-контактный 12-вольтовый кабель только к разъему материнской платы, где он должен быть, если вам не нравится запах жареной электроники.
Вы также можете подключить 8-контактный кабель 12 В к 4-контактному разъему материнской платы 12 В. У меня нет этой картинки, но она похожа на эту. Четыре контакта на 8-контактном кабеле входят в разъем материнской платы, а остальные четыре контакта свисают с конца. 8-контактный кабель подходит только к одному концу 4-контактного разъема материнской платы, если только вы не попытаетесь принудительно установить его в неправильное положение. 8-контактный кабель электрически совместим, но может не подходить к 4-контактной материнской плате. Часто есть компонент, который блокирует область, где 4 контакта будут свисать с конца. А иногда пластиковый конец 4-контактного разъема слишком толстый, чтобы поместиться между контактами 8-контактного кабеля.
Убедитесь, что вы не пытаетесь подключить 8-контактный кабель на 12 В к 8-контактному разъему питания PCI Express на видеокарте. Два кабеля выглядят очень похоже, поэтому их легко спутать. 8-контактные силовые кабели PCI Express обычно имеют маркировку, позволяющую отличить их от 8-контактных 12-вольтовых кабелей. На кабеле PCI Express на разъеме обычно напечатано «PCI-E». Если этикеток нет, то обычно можно использовать цвета проводов, чтобы отличить два типа кабелей друг от друга. 8-контактный кабель на 12 В имеет желтые провода на той же стороне, что и зажим разъема. Кабель PCI Express с 8 контактами имеет черные провода со стороны зажима. Два кабеля питания также имеют разные ключи, поэтому вы не можете подключить один кабель питания к другому разъему. Но, как и в случае с этим типом разъема, иногда вы можете вставить неправильный кабель в разъем, если надавите достаточно сильно. Перед подключением убедитесь, что у вас есть правильный тип кабеля. Они определенно несовместимы друг с другом.
Распиновка | |||||
---|---|---|---|---|---|
Контакты с 1 по 4 | Контакты с 5 по 8 | ||||
Описание | Цвет провода | Номер контакта | Номер контакта | Цвет провода | Описание |
заземление | черный | 1 | 5 | желтый | +12 вольт (12В1) |
заземление | черный | 2 | 6 | желтый | +12 вольт (12В1) |
заземление | черный | 3 | 7 | желтый | +12 вольт (12В1 или 12В2) |
заземление | черный | 4 | 8 | желтый | +12 вольт (12В1 или 12В2) |
Номера деталей разъема | |||
---|---|---|---|
Разъем материнской платы | Кабельный разъем | Клеммы | Максимальный ток на цепь |
Молекс 39-28-1083 | Молекс 39-01-2080 | Молекс 39-00-0168, Молекс 44476-1111 | 7 ампер |
Неофициальный кабель/разъем максимальной мощности | |||
---|---|---|---|
Шина напряжения | Количество линий | Максимальный ток | Максимальная мощность |
+12 вольт | 4 | 28 ампер | 336 Вт |
Если у вас нет 8-контактного кабеля на 12 В, вы можете использовать адаптер, показанный выше. Он преобразует пару 4-контактных периферийных кабелей питания в 8-контактный 12-вольтовый кабель. Если вы используете один из этих адаптеров, обязательно подключите 4-контактные разъемы периферийных устройств к отдельным кабелям, идущим от блока питания. Если вы подключите их оба к одному и тому же кабелю питания, то вся мощность 8-контактного 12-вольтового разъема будет подаваться через один провод калибра 18. Вы можете часто уйти с этим, но нет никаких причин делать это.
4+4-контактный разъем кабеля питания +12 В
Материнские платы могут поставляться с 4-контактным разъемом на 12 В или с 8-контактным разъемом на 12 В. Многие блоки питания поставляются с 4+4-контактным 12-вольтовым кабелем, который совместим как с 4-, так и с 8-контактными материнскими платами. Силовой кабель 4+4 состоит из двух отдельных 4-контактных частей. Если вы соедините две части силового кабеля 4+4 вместе, то у вас получится 8-контактный силовой кабель, который можно подключить к 8-контактному разъему на 12 вольт. Если вы оставите две части отдельными, вы можете подключить одну из 4-контактных частей к 4-контактному 12-вольтовому разъему, а другую 4-контактную часть оставить неподключенной.
Если вы внимательно посмотрите на изображение выше, вы увидите поляризацию контактов, которая предотвращает неправильное подключение кабеля. Некоторые булавки имеют квадратную форму, а некоторые имеют закругленные углы. Разъемы материнской платы имеют соответствующие квадратные и закругленные углы, чтобы предотвратить неправильное подключение кабеля. Но если вы очень внимательно посмотрите на правую половину этого конкретного кабеля, а затем посмотрите на 8-контактный 12-вольтовый кабель, изображенный выше, вы заметите, что они не совпадают. Обычный 8-контактный кабель имеет четыре квадратных контакта и четыре круглых, но кабель 4+4, показанный выше, имеет два квадратных контакта и 6 круглых. Левая половина 4+4 соответствует левой половине 8-контактного кабеля, но правая половина отличается. Хмммм… И это не какой-то странный кабель. Я видел много 4+4, похожих на этот. А еще есть другие кабели 4+4, которые выглядят так же, как 8-контактный кабель, разделенный на две части (что имеет смысл). Поскольку закругленные контакты входят в квадратные отверстия в разъемах материнской платы, этот конкретный кабель прекрасно подходит к 8-контактному 12-вольтовому разъему материнской платы. Но обе половинки этого 4+4 подходят к 4-контактному 12-вольтовому разъему материнской платы. Вы должны использовать левую половину кабеля, показанного выше, при подключении его к 4-контактному разъему материнской платы, но правая половина также подойдет. Как оказалось, любая половина будет нормально работать на 4-контактной материнской плате, потому что обе половины 4+4 просто обеспечивают 12 вольт. Распиновка одинакова для обеих половинок, так что любая из них будет работать. Я не уверен, почему они делают такие кабели, потому что вы полагаете, что кабель 4 + 4 будет просто 8-контактным кабелем, который разделяется на две части. И вам нужна только половина кабеля 4 + 4 для подключения к 4-контактной материнской плате. Другая половина не используется. Но тип кабеля 4+4, показанный выше, довольно распространен, так что не позволяйте этому сбить вас с толку.
6-контактный разъем кабеля питания PCI Express (PCIe)
Этот кабель используется для подачи дополнительного питания 12 В на карты расширения PCI Express. Слоты материнской платы PCI Express могут обеспечить максимальную мощность 75 Вт. Многие видеокарты потребляют значительно больше, чем 75 Вт, поэтому был создан 6-контактный кабель питания PCI Express. Эти мощные карты потребляют большую часть своей энергии от шины 12 вольт, поэтому этот кабель обеспечивает только 12 вольт. Их иногда называют «кабелями PCI Express». Их также иногда называют «кабелями PEG», где «PEG» означает PCI Express Graphics. Если в вашем блоке питания нет 6-контактного кабеля PCI Express, вы можете использовать адаптер, показанный выше справа, для преобразования двух 4-контактных периферийных кабелей в кабель PCI Express. Если вы используете адаптер, обязательно подключите 4-контактные разъемы периферийных устройств к отдельным кабелям, идущим от блока питания. Если вы подключите их оба к одному и тому же кабелю питания, то вся мощность разъема PCI Express будет передаваться через один провод калибра 18. Обычно вы можете избежать наказания за это, но нет причин делать это. 6-контактный разъем PCI Express имеет полярность, поэтому его можно вставлять только в правильном направлении. Но, как и в случае с разъемами этого типа, иногда вы можете вставить их в неправильный разъем, если приложите достаточно усилий. Если он не вставляется легко, возможно, вы подключаете его не в то место.
Некоторые видеокарты поставляются с 8-контактным разъемом питания PCI Express для поддержки большей мощности, чем 6-контактные разъемы PCI Express. Можно подключить 6-контактный кабель питания PCI Express к 8-контактному разъему PCI Express. Он предназначен для работы таким образом, но будет ограничен более низкой мощностью, обеспечиваемой 6-контактной версией кабеля. 6-контактный кабель подходит только к одному концу 8-контактного разъема, поэтому вы не можете вставить его неправильно, но иногда вы можете неправильно натянуть 6-контактный кабель, если сильно постараетесь. Видеокарты могут определить, подключен ли вы 6-контактный или 8-контактный кабель к 8-контактному разъему, поэтому видеокарта может наложить какое-то ограничение при работе только с 6-контактным кабелем питания. Некоторые карты отказываются работать только с 6-контактным кабелем в 8-контактном разъеме. Другие будут работать с 6-контактным кабелем на обычных скоростях, но не позволят разогнаться. Ознакомьтесь с документацией по видеокарте, чтобы узнать правила. Но если у вас нет никакой другой информации, просто предположите, что если ваша видеокарта имеет 8-контактный разъем, вы должны подключить 8-контактный кабель.
Распиновка | |||||
---|---|---|---|---|---|
Контакты с 1 по 3 | Контакты с 4 по 6 | ||||
Описание | Цвет провода | Номер контакта | Номер контакта | Цвет провода | Описание |
+12 вольт | желтый | 1 | 4 | черный | земля |
+12 вольт или не подключен | желтый или не подключен | 2 | 5 | черный | земля |
+12 вольт | желтый | 3 | 6 | черный | земля |
Номера деталей разъема | |||
---|---|---|---|
Разъем видеокарты | Разъем кабеля | Клеммы | Максимальный ток на цепь |
Молекс 45558-0002 | Молекс 45559-0002 | Молекс 39-00-0168, Молекс 44476-1111 | 8 ампер |
Официальный кабель/разъем с максимальной мощностью поставки | |||
---|---|---|---|
Шина напряжения | Количество линий | Максимальный ток | Максимальная мощность |
+12 вольт | 3 | 2,083 А | 75 Вт |
Спецификация PCI Express, к сожалению, не является общедоступной. Так что большинство людей никогда его не видели. Включая меня. Спецификация ATX: доступна всем. Спецификация PCI Express: дорогая, поэтому мало кто ее видел. АТХ: хорошо. PCI Express: плохо. Обидно, когда широко используемый стандарт не находится в свободном доступе. Тем не менее, информация просачивается из спецификации, и 6-контактный кабель питания PCI Express на самом деле рассчитан на чрезвычайно скромные 75 Вт. Я понятия не имею, почему мощность оценивается так низко, потому что спецификации от Molex явно допускают значительно большую мощность. Частично причина может заключаться в том, что контакт 2 (указанный выше как линия 12 вольт) может быть указан как не подключенный в спецификации. Я никогда не видел 6-контактный кабель питания PCI Express с неподключенным контактом 2. Все они имели 12-вольтовую линию, подключенную к контакту 2. Я также видел заявления о том, что в спецификации могут быть нереализованные смысловые линии. Добро пожаловать в неопределенность, которая возникает, когда у вас нет свободно доступных спецификаций. Даже с двумя 12-вольтовыми линиями стандартная реализация кабелей питания PCI Express использует провод достаточно большого сечения и достаточно хороший разъем, чтобы обеспечить гораздо больше, чем три ампера на провод, необходимые для обеспечения 75 Вт. Тем не менее, 6-контактный кабель питания PCI Express официально обеспечивает только 75 Вт. Однако, по всей вероятности, реальные реализации этого силового кабеля могут обеспечить гораздо более 75 Вт.
8-контактный разъем кабеля питания PCI Express (PCIe)
В спецификации PCI Express 2.0, выпущенной в январе 2007 г., добавлен 8-контактный кабель питания PCI Express. Это всего лишь 8-контактная версия 6-контактного кабеля питания PCI Express. Оба в основном используются для обеспечения дополнительного питания видеокарт. Более старая 6-контактная версия официально обеспечивает максимальную мощность 75 Вт (хотя неофициально обычно может обеспечивать гораздо больше), тогда как новая 8-контактная версия обеспечивает максимальную мощность 150 Вт. Очень легко спутать 8-контактную версию с очень похожим 8-контактным 12-вольтовым кабелем EPS.
8-контактный разъем PCI Express и 8-контактный 12-вольтовый разъем EPS имеют разную полярность, поэтому вы не сможете подключить кабель одного типа к разъему другого типа. То есть вы не сможете подключить не тот кабель, если не очень постараетесь. К сожалению, разъемы Molex Mini-fit Jr., используемые обоими типами силовых кабелей, иногда могут быть принудительно подключены к разъему с другой полярностью, если они имеют только несколько контактов и вы нажимаете достаточно сильно. Если кабель не вставляется легко, возможно, вы пытаетесь вставить кабель не того типа. 8-контактный разъем PCI Express имеет небольшую пластиковую перемычку, которая предотвращает его подключение к 8-контактному 12-вольтовому разъему EPS на материнской плате. Вы можете увидеть перемычку на изображении выше между двумя крайними правыми контактами в верхнем ряду разъема. Но нет такой защиты, чтобы предотвратить подключение 8-контактного 12-вольтового кабеля EPS к 8-контактному разъему PCI Express на видеокарте. Эта комбинация может подойти, если вы будете достаточно сильно пушить. И если вы подключите неправильный кабель, ждите фейерверка. Некоторые заземления и 12-вольтовые провода для EPS 8-контактного 12-вольтового инвертированы по сравнению с 8-контактным PCI Express. К счастью, большинство 8-контактных разъемов PCI Express имеют маркировку «PCI-E», поэтому люди не будут путать их с 8-контактными 12-вольтовыми кабелями EPS. Если разъемы не помечены, вы можете отличить 8-контактный кабель питания PCI Express от 8-контактного кабеля EPS на 12 вольт, проверив цвет проводов, которые подключаются к зажиму разъема. На 8-контактном кабеле EPS желтые провода (12-вольтовые провода) входят в разъем со стороны зажима. На 8-контактном кабеле PCI Express все провода со стороны зажима черные (заземление). Это то же самое, что и с 6-контактным кабелем питания PCI Express. Конечно, ничего из этого вам не поможет, если в вашем кабеле используется модная конструкция проводов одного цвета, популярная в модных источниках питания. В этом случае вам просто нужно быть очень осторожным или надеяться, что разъемы помечены.
Распиновка | |||||
---|---|---|---|---|---|
Контакты с 1 по 3 | Контакты с 4 по 6 | ||||
Описание | Цвет провода | Номер контакта | Номер контакта | Цвет провода | Описание |
+12 вольт | желтый | 1 | 5 | черный | земля |
+12 вольт | желтый | 2 | 6 | черный | земля |
+12 вольт | желтый | 3 | 7 | черный | земля |
заземление | черный | 4 | 8 | черный | земля |
Номера деталей разъема | |||
---|---|---|---|
Разъем видеокарты | Кабельный разъем | Клеммы | Максимальный ток на цепь |
? | ? | ? | ? |
Официальный кабель/разъем с максимальной мощностью поставки | |||
---|---|---|---|
Шина напряжения | Количество линий | Максимальный ток | Максимальная мощность |
+12 вольт | 3 | 4,167 | 150 Вт |
6+2-контактный разъем кабеля питания PCI Express (PCIe)
Некоторые видеокарты имеют 6-контактный разъем питания PCI Express, а другие — 8-контактный разъем питания PCI Express. Многие блоки питания поставляются с кабелем питания 6+2 PCI Express, который совместим с обоими типами видеокарт. Кабель питания 6+2 PCI Express состоит из двух частей: 6-контактной и 2-контактной. Если вы соедините две части вместе, у вас будет полноценный 8-контактный кабель питания PCI Express. Но если вы разделите разъем на две части, вы можете подключить 6-контактную часть к более старому 6-контактному разъему PCI Express и оставить 2-контактную часть неподключенной. Таким образом, ваш блок питания должен иметь только один кабель 6+2, чтобы быть совместимым как с 6-контактным, так и с 8-контактным разъемом PCI Express.
4-контактный разъем кабеля питания периферийных устройств
Четырехконтактный кабель питания периферийных устройств восходит к оригинальному ПК. Он использовался для дисководов и жестких дисков. Он все еще существует и теперь также используется для самых разных вещей, включая дополнительные вентиляторы, дополнительное питание видеокарты, дополнительное питание материнской платы и освещение корпуса. Это так же старо, как мир, но все еще очень широко используется. Разъем имеет такую форму, что подходит только одним способом. Вам не нужно беспокоиться о том, чтобы вставить его неправильно. Люди часто используют термин «4-контактный кабель питания Molex» или «4-контактный кабель питания Molex» для обозначения четырехконтактного кабеля питания периферийных устройств. Это технически неприемлемый термин, потому что 4-контактный 12-вольтовый кабель также является 4-контактным кабелем Molex (Molex производит множество разъемов), но «4-контактный Molex» в любом случае обычно используется для обозначения периферийных кабелей.
Распиновка | ||
---|---|---|
Номер контакта | Цвет провода | Описание |
1 | желтый | +12 вольт |
2 | черный | земля |
3 | черный | земля |
4 | красный | +5 вольт |
Номера деталей разъема | ||||
---|---|---|---|---|
Корпус розетки | Розетка | Корпус штыря | Штырь | Максимальный ток на цепь |
АМП 1-480424-0 | АМП 60619-1 | АМП 1-480426-0 | АМП 60620-1 | 13 ампер |
Я не знаю официального определения максимально допустимого тока в периферийном кабеле. Разъем может выдерживать 13 ампер в соответствии с производителем. Но обычно в периферийных кабелях вы найдете провод 18 AWG. Если у вас есть 18-дюймовый кабель (около полуметра) и вы используете 13 ампер через провод 18 калибра, вы получите падение напряжения около 0,25 вольта, считая как провод питания, так и землю (он должен идти в обе стороны) и рассеиваемая мощность составляет около 3,3 Вт. Это не хорошо. Я просто перестраховался и указал максимальный ток 5 ампер.
Неофициальный кабель/разъем максимальной мощности | |||
---|---|---|---|
Шина напряжения | Количество линий | Максимальный ток | Максимальная мощность |
+5 вольт | 1 | 5 ампер | 25 Вт |
+12 вольт | 1 | 5 ампер | 60 Вт |
Современные источники питания обычно имеют как минимум два отдельных периферийных силовых кабеля, каждый из которых имеет два или более периферийных разъема. Когда вы подключаете несколько мощных устройств, рекомендуется распределить нагрузку между всеми вашими кабелями. Не подключайте все свои устройства к одному кабелю, если только они не относятся к устройствам с относительно низкой нагрузкой. Распределение тока между кабелями снижает падение напряжения и потери мощности. Если это относительно маломощные устройства, такие как вентиляторы, или это просто диск или два, то это не имеет большого значения. Но если вы подключаете к компьютеру много жестких дисков (некоторые могут потреблять почти 3 ампера при 12 вольтах при выполнении некоторых операций) или подключаете вспомогательное питание видеокарты, распределяйте нагрузки между кабелями питания периферийных устройств. Также полезно использовать разъем как можно ближе к блоку питания, а не прикреплять что-то к концу кабеля. Дополнительный провод просто означает большее падение напряжения. И если вы используете периферийный разъем для адаптера PCI Express, обязательно подключите каждый из периферийных разъемов адаптера к отдельному кабелю блока питания. Они дали вам два периферийных разъема не просто так. Подключение их обоих к одному и тому же кабелю блока питания заставляет вашу видеокарту получать питание 12 вольт через один провод 18 калибра. Это увеличивает падение напряжения и рассеивание мощности в кабеле. Некоторые современные видеокарты высокого класса могут потреблять более 10 ампер при 12 вольтах, причем большая часть этого тока поступает через разъем PCI Express, поэтому стоит быть осторожным. Возможно, это сработает, если вы не распределите нагрузку, но нет оправдания тому, что вы делаете это неправильно. Они дали вам несколько кабелей. Вы могли бы также использовать их. Кроме того, есть что-то жуткое в теплых проводах, даже если они не плавятся.
Время от времени вы будете сталкиваться с разъемами периферийных устройств, которые не имеют всех четырех проводов. Обычно это кабели только на 12 вольт, предназначенные для вентиляторов. Никогда не подключайте один из них к дисководу. Приводы ожидают подачи как 5, так и 12 вольт. Некоторые из двухпроводных периферийных разъемов предназначены для вентиляторов с регулируемой скоростью. Это означает, что напряжение изменяется в зависимости от желаемой скорости вращения вентилятора. Разъем будет подавать 12 вольт только тогда, когда вентилятор работает на полной скорости, а напряжение уменьшается, чтобы замедлить вентилятор. Определенно не подключайте его ни к чему, кроме вентилятора! Обычно на этом типе периферийного разъема написано «вентилятор», чтобы предупредить вас. Если периферийный разъем имеет четыре провода: один желтый, два черных и один красный, и к нему не прикреплено какое-либо печатное предупреждение, то это стандартный периферийный кабель, и вы можете подключить его к чему угодно.
Разъем кабеля питания SATA
Интерфейс SATA был представлен для обновления интерфейса ATA (также называемого IDE) до более совершенной конструкции. SATA включает в себя как кабель для передачи данных, так и кабель питания. Кабель питания заменяет старый 4-контактный периферийный кабель и добавляет поддержку 3,3 вольта (если он полностью реализован). Разъем имеет такую форму, что его можно подключить только правильным образом.
Распиновка | |||||
---|---|---|---|---|---|
Номер контакта | Номер провода | Цвет провода | Описание | ||
1 | 5 | оранжевый | +3,3 В | ||
2 | 5 | оранжевый | +3,3 В | ||
3 | 5 | оранжевый | +3,3 В | ||
4 | 4 | черный | земля | ||
5 | 4 | черный | земля | ||
6 | 4 | черный | земля | ||
7 | 3 | красный | +5 вольт | ||
8 | 3 | красный | +5 вольт | ||
9 | 3 | красный | +5 вольт | ||
10 | 2 | черный | земля | ||
11 | 2 | черный | земля | ||
12 | 2 | черный | земля | ||
13 | 1 | желтый | +12 вольт | ||
14 | 1 | желтый | +12 вольт | ||
15 | 1 | желтый | +12 вольт |
Номера деталей разъема | |||
---|---|---|---|
Кабельный соединитель | Клеммы | Максимальный ток на цепь | |
Молекс 67582-0000 | Молекс 67581-0000 | 1,5 А |
Официальный кабель/разъем с максимальной мощностью поставки | |||
---|---|---|---|
Шина напряжения | Количество линий | Максимальный ток | Максимальная мощность |
+3,3 В | 3 | 4,5 А | 14,85 Вт |
+5 вольт | 3 | 4,5 А | 22,5 Вт |
+12 вольт | 3 | 4,5 А | 54 Вт |
Будьте осторожны с кабелями питания SATA. У некоторых из них отсутствует провод 3,3 вольта. Люди со старыми блоками питания часто используют адаптеры, которые преобразуют 4-контактные периферийные кабели в кабели питания SATA. Но поскольку 4-контактные периферийные разъемы подают только 5 и 12 вольт, на разъеме SATA отсутствуют 3,3 вольта (оранжевого провода нет). Есть также несколько старых блоков питания, которые по необъяснимым причинам имеют силовые кабели SATA, в которых отсутствует провод 3,3 вольта. В настоящее время диски SATA редко используют 3,3 вольта. Это может быть связано с тем, что слишком много людей используют адаптеры, поэтому производители приводов не хотят головной боли, связанной с использованием 3,3 вольт. Но в будущем накопители на 3,3 вольта могут стать обычным явлением, поэтому вам нужно быть осторожным при использовании кабелей питания SATA, которые не поддерживают 3,3 вольта.
Теги:
- распиновка блока питания и как ее проверить
- какой блок питания имеет 24 контакта
- схема подключения разъема питания
EQ6-R: Будет ли работать преобразователь/источник питания 12 В 10 А AC/DV? — Крепления
#1 Стефан
Размещено 27 июня 2019 — 13:28
Hello
Подойдет ли преобразователь/блок питания AC/DV 12 В 10 А, купленный в Amazon, для питания EQ6-R? Я видел пост с предложением купить блок питания Pyramid 13. 2V.
спасибо
Отредактировал Stephanh, 27 июня 2019 г. — 14:09.
- Наверх
#2 Боб4БВМ
Размещено 27 июня 2019 — 13:37
Hello
Подойдет ли преобразователь/источник питания AC/DV 12 В 10 А, купленный в Amazon, для питания EQ6-R? У меня есть пост с предложением купить блок питания Pyramid 13.2V.
спасибо
цифра, чтобы использовать любой такой источник на 50% его рейтинга, и он должен работать в течение очень долгого времени.
Тем не менее, если у вас есть эквалайзер, который постоянно потребляет 5А, я предполагаю, что с ним что-то не так!
BTW 13V в порядке
CS
Bob
- Вернуться к началу
#3 СтарменДэн
Размещено 27 июня 2019 — 13:37
Я использую импульсный блок питания постоянного тока 12 В, 10 ампер для своего крепления EQ-6 Pro и аксессуаров, и проблем пока не возникало. Хотя 10 ампер только для крепления — это перебор. Вы, вероятно, могли бы обойтись с блоком питания на 2 ампера, если вы не питаете от него другие аксессуары.
- Наверх
#4 гениальный космонавт
Размещено 27 июня 2019 г. — 13:42
10 ампер более чем достаточно. Я использую свой EQ6 от блока питания на 5 ампер в течение 3 лет, и никогда не было никаких проблем.
- Наверх
#5 мистатео
Размещено 27 июня 2019 г. — 15:13
Я использую импульсный блок питания постоянного тока 12 В, 10 ампер для крепления EQ-6 Pro и аксессуаров, и проблем пока не возникало. Хотя 10 ампер только для крепления — это перебор. Вы, вероятно, могли бы обойтись с блоком питания на 2 ампера, если вы не питаете от него другие аксессуары.
Ни в коем случае блок питания на 2 ампера не сможет его сократить (даже если китайские блоки питания ДЕЙСТВИТЕЛЬНО соответствуют спецификациям, чего я еще не видел). При отслеживании совсем не много потребляет энергии. Проблема в том, что EQ6-R и Atlas Pro (вероятно, некоторые другие) имеют всплеск мощности при запуске / остановке поворота, особенно если это происходит с обеими осями одновременно. Сказав это, я использовал 12-вольтовый 10-амперный блок питания китайского производства для питания моего Atlas Pro (также отдельно с EQ6-R), плюс 3 нагревателя росы и мое охлаждаемое колесо камеры / фильтра, моторы автофокуса и т. д. Наибольшее энергопотребление, безусловно, начинается / останавливается поворот, за которым следует кулер камеры (если на улице уже не очень холодно), а затем нагреватели росы. Я скажу, что источник питания падает ниже 12 В, прежде чем он достигает хотя бы половины 10 ампер. При токе 4 ампера он обычно работает на 11,8 вольт. Так что тоже есть над чем подумать.
- Наверх
#6 ргсалинджер
Размещено 27 июня 2019 — 16:43
Другая проблема заключается в том, какое напряжение на самом деле выдает блок питания, который вы купили. Я купил блок питания на 10 ампер 12 вольт на Amazon. Когда я попробовал это на своем AZ/EQ6, крепление сразу заглохло, несмотря на то, что это был 10-амперный источник питания. Я измерил напряжение на выводе, оно было 12 вольт. Затем я измерил напряжение на разъеме крепления и оно составило 11,6 вольта. 8 футов провода 18-го калибра давали достаточное падение напряжения, чтобы монтировка остановилась. Вот почему рекомендуются Pyramids — они выдают 13,2 вольта (как и свинцово-кислотные аккумуляторы), никогда не повреждают крепления и обеспечивают хорошую амортизацию. Проблема не в силе тока, а в напряжении.
Ргрдс-Росс
- f300v10 это нравится
- Наверх
#7 АхБок
Размещено 27 июня 2019 г. — 22:49
Я питаю свой EQ6R Pro от 10a Pyramid без проблем. Все остальное питаю от отдельного источника.
- Наверх
#8 мистатео
Размещено 29 июня 2019 г. — 21:12
Другая проблема заключается в том, какое напряжение на самом деле выдает блок питания, который вы купили. Я купил блок питания на 10 ампер 12 вольт на Amazon. Когда я попробовал это на своем AZ/EQ6, крепление сразу заглохло, несмотря на то, что это был 10-амперный источник питания. Я измерил напряжение на выводе, оно было 12 вольт. Затем я измерил напряжение на разъеме крепления и оно составило 11,6 вольта. 8 футов провода 18-го калибра давали достаточное падение напряжения, чтобы монтировка остановилась. Вот почему рекомендуются Pyramids — они выдают 13,2 вольта (как и свинцово-кислотные аккумуляторы), никогда не повреждают крепления и обеспечивают хорошую амортизацию. Проблема не в силе тока, а в напряжении.
Rgrds-Росс
За исключением того, что нельзя смотреть на напряжение и силу тока в полной изоляции. Когда ваша нагрузка пытается потреблять больше энергии, чем может дать блок питания (рейтинги китайской электроники, кажется, используются для декоративных целей), вы также получаете падение напряжения.
- Наверх
Самодельный источник питания на 12 ампер, 20 или 30 ампер (bdx33 2n3055)
ON6MU: Самодельный источник питания на 12 ампер, 20 или 30 ампер (bdx33 2n3055) Четыре
типы блоков питания Homebrew 12/20/30 Ampere 13,8volt:
RE PSF14A12D, PSF14A20D, PSF14A20 и PSF14A30
RE-PSF14A12D
редакция 4
Гай, де ОН6МУ
Это простой в изготовлении блок питания, который имеет стабильную, чистую и
защищенное выходное напряжение. Габаритные размеры могут быть сохранены
(относительно) небольшой за счет использования транзисторов TO220 Darlington BDX-33.
Использование 3 транзисторов Дарлингтона BDX-33 почти в 3 раза больше.
количество ампер, которое выдает источник питания, что делает его реальным
хоть тормозить ;). Хотя вы можете использовать этот дизайн для доставки
20 ампер (почти без доработок и с правильным трансфо
и огромный радиатор с вентилятором) мне столько не надо было
сила. Второй причиной был размер алюминиевой коробки, которая у меня оказалась.
запасной привет. Для трансформатора просто не хватило места,
и, конечно же, недостаточно места для установки огромного радиатора, так как
Транзисторы BDX33 могут сильно греться, а они этого не любят.
много.
Это очевидно, но я хотел бы отметить, что вы могли бы сделать
этот блок питания с меньшим количеством транзисторов BDX-33, если вам не нужно
Высокая мощность.
Хотя 7815
регулятор мощности должен срабатывать при коротком замыкании, перегрузке и
тепловой перегрев, я встроил очень простую вторичку
защита от перенапряжения, выполненная из реле на 12 вольт. выпрямленное напряжение: 15 вольт x SQR2 = 15 x 1,41 = 21,15 вольт
измеряется на С1. Это напряжение, которое может быть на выходе
если один из транзисторов должен перегореть. Нам нужно немного
расчет, чтобы получить точное напряжение (или выше) для питания
Реле на 12 вольт, которое должно отключать выход. В этом примере
используем для диода Zd 9В / 5 ватт -> 21 В — 9 В = 12 вольт. Позволять
реле, чтобы отключить выход при более низком напряжении, используйте более низкое
напряжение для диода Zd. Вы можете использовать другое реле напряжения
тоже, но диод Zd надо рассчитать, чтобы реле работало
как раз при повышении выходного напряжения свыше 16 вольт +(Zd в
схема).
Помните, что реле должно быть в состоянии переключать 12 ампер (или
более). Если реле предлагает несколько переключателей, используйте
их. Чем больше, тем лучше (также меньше сопротивление, следовательно, напряжение
выпадают при загрузке).
P1 позволяет вам «подрезать» выходное напряжение точно до 13,8 вольт.
Не забудьте изолировать транзисторы от шасси/радиатора! Это очень важный! Используйте радиатор (радиатор) соответствующего размера и площадь поверхности; теплоизоляционная и теплопроводная прокладка или хотя бы тонкая слюда; горячий клей и термопаста. Используйте толстые провода.
На всякий случай предотвратить попадание ВЧ (или возврат в сеть) использовать кольцевой сердечник несколько раз повернуть вокруг него сеть (см. фото внутренностей).
Редакция 3
. Zd был неправильно подключен после переключения реле вместо
до
. C5 изменен на 330 мкФ, чтобы улучшить подавление пульсаций и
стабилизация
. на первичной стороне трансформатора добавлена развязывающая крышка 250В/2н2
. P1 = 500 Ом или достаточно триммера 1 кОм
. перевернутый диод над IC1 удален
RE-PSF14A12 Блок питания Схема 1
Деталь
список PSF14A12D
12-амперный блок питания на базе BDX33:
2 х 15 В 6+ ампер
2 раза два Диоды MR750 (MR7510) (MR750 = диод 6 Ампер) или 2 раза 3 диода 1N5401 (1N5408).
F1 = 1,5 (2) Усилитель
F2 = 15 ампер
Р1 2к2 1 Ватт
R2 10k
R3 1k 0,5 ватт
Р4, Р5, Р6, Р7 0,1 Ом 5 Вт
R8 4,7
Р9 6к8
C1 два раз 4700 мкФ/35 В
С2, С5 330 мкФ/35 В (ревизия 2: C5 = 330 мкФ -> улучшенное подавление пульсаций и стабилизация)
С0′,С3,С4,С6,С10 100 нФ
С7 330 мкФ/25 В
С8 47нФ
С9 47 мкФ/25 В
Д1 1N5401
Светодиод D2
Д4, Д5 1N4001
ИК1 78Л15
реле 12 вольт 2х5 ампер переключение
3 транзисторы Дарлингтона: T0,T1,T2 = BDX-33 NPN TO-220 транзистор
Зд 8 или 9 вольт, 5 ватт
Лд2 15 вольт, 5ватт
Р1 500 Ом триммер
При использовании мостовой выпрямитель (как на схеме 2) вам не нужно 2 x 15 вольт 6 ампер, но 1 x 15 вольт 10+ ампер
Деталь
Список PSF14A20D
Блок питания на базе BDX33, 20 А:
2 х 15 В 12+ ампер
2 раза 3 Диоды MR750 (MR7510) (MR750 = диод 6 Ампер) или 2 раза 5 диодов 1N5401 (1N5408).
F1 = 3,18 Усилитель
F2 = 25 А
Р1 2к2 1 Ватт
R2 10k
R3 1k 0,5 ватт
Р4, Р5, Р6, Р7 0,1 Ом 10 Вт
R8 4,7
Р9 6к8
С1 22000 мкФ/35 В
С2, С5 330 мкФ/35 В (ревизия 2: C5 = 330 мкФ -> улучшенное подавление пульсаций и стабилизация)
С0′,С3,С4,С6,С10 100 нФ
С7 330 мкФ/25 В
С8 47нФ
С9 47 мкФ/25 В
Д1 1N5401
Светодиод D2
Д4, Д5 1N4001
IC1 7815
реле 12 вольт 10 ампер переключение
Четыре транзисторы Дарлингтона: T0,T1,T2,T3 = BDX-33 NPN TO-220 транзистор
Зд 8 или 9 вольт, 5 ватт (1N5346)
Zd2 15 вольт, 5ватт (1N5352B)
П1 2к триммер
При использовании мостовой выпрямитель (как на схеме 2) вам не нужно 2 x 15 вольт 12 ампер, но 1 х 15 вольт 20 ампер
Блок питания
внутренности
А
простой вентилятор с регулируемой температурой:
20/22 ампер или 30/32 ампер 13,8 вольт
блок питания
RE-PSF14A20 или PSF14A30
де ON6MU
RE-PSF14A20
Схема блока питания 2 (новый дизайн), редакция 2014 г.
Не забудьте изолировать
транзисторы 2N3055 из корпуса/радиатора! Это очень
важный! Используйте радиатор (радиатор) соответствующего размера и
площадь поверхности; теплоизоляционная и теплопроводная прокладка или хотя бы
тонкая слюда; горячий клей и термопаста.
ПСФ14А20 Технические характеристики
Для тяжелых условий эксплуатации блок питания 13,8 вольт, 20 или 30 ампер продолжение
низкая пульсация
короткое замыкание защита
ВЧ-защищенность
Стакан напряжения установить между 12,3 и +/- 15 вольт
только 0,35 В падение при полной нагрузке
деталей широко доступный и рассчитанный способ сверх максимальной нагрузки
Из
проценты
ПСФ14А20 Детали (30-амперная версия PSF14A30 в синий )
трансформатор способен выдавать 20 ампер при 15 вольтах (30 ампер)
4 х 2N3055 (6 х 2н3055) (можно также используйте транзистор 2N3773)
Используйте большой радиатор (радиатор) соответствующего размера и поверхности область; теплоизоляционная и теплопроводная прокладка или хотя бы тонкая слюда; горячий клей и термопаста.ИЦ 1: 7812 (маленький радиатор)
Д1: MB2504 используется, так как это мост выпрямителя на 25 ампер и должен также быть очень хорошо охлажденным.
Или вы можете использовать 3 раза по четыре 8-амперных диода BYW29 (TO220 закалка, охлаждение).D2 и D3: 1N4001 или аналогичный
Д4: 1N5401 или аналог (1N5400…1N5408)
Zd: 15 вольт, 5 ватт (1N5352B) или вариант 15 В 6 Вт в BZW03-Серия
С1: 47 нФ
С2: 22000 мкФ (+ 10000 мкФ) 35 вольт
С3: 100 мкФ/35 вольт
С4: 100 нФ
С5: 4,7 мкФ/35 вольт
С6: 4,7 мкФ/35 вольт
С7: 100 нФ
С8: 220 нФ
С9: 220 мкФ/25 вольт
С10: 47 нФ
С11, С12: 100 нФ
Р1: 2к2/ 1 Вт
R2: 10 1/2 Вт (2,2 1/2 Вт)
R3: 6,8 1/2 Вт (2,2 1/2 Вт)
R4′: 1 Ом 1/2 Вт
R5′: 0,1 Ом/5Вт
Р6: 2к2
R7: 10
Р8: 2к2
R9: 22
R10: 1k5
R11: 10
R12: 220
P1: 1k
Ч2: 2к2 триммер (для калибровки измерителя, который будет использоваться для измерить амперы)
F1: 2А (3,18А)
F2: 22А (35А)
P1 позволяет
«подрезать» выходное напряжение точно до 13,8 вольт.
Просто для того, чтобы предотвратить попадание ВЧ через сеть, используйте
кольцевой сердечник и несколько раз оберните вокруг него сеть (см. внутренности
фото).
Обязательно используйте толстую оплетку!!! Им нужно выдерживать 20 (30) ампер!
Итого
изменения редакции:
. сильно улучшенная стабилизация напряжения
. Цепь стабилизации обратной связи по выходному напряжению
. BDX-33 удален
. Цоколь после 7815 изменен с 1мкФ на 4,7мкФ
. Резисторы перед входом 7815 поменял на
. обратный диод (между коллектором и эмиттером 2n3055) удален
. напряжение можно установить точно на 13,8 В (P1)
. незначительные изменения устойчивости к ВЧ
. перевернутый диод над IC1 удален
Редакция 2016 г.:
. R10 изменил 1k5, а P1 на 1k (спасибо Goran 9A6C)
Goran сообщил, что он
не удалось достичь 13,8 вольт с помощью потенциометра на 500 Ом (P1)
параллельно с резистором 1k (R10).
Замена P1 и R10 постоянным резистором 680 Ом даст
ок. 13,6 вольт.
Редакция 2017 г.:
. добавлен амперметр без последовательного подключения счетчика (P2
триммер для калибровки измерителя, который будет использоваться для измерения
ампер)
Защита от перенапряжения:
Цепь лома электрическая цепь, используемая для предотвращения состояния перенапряжения блока питания от повреждения цепей, подключенных к источник питания. Он работает, помещая короткое замыкание или низкий уровень путь сопротивления через выход напряжения (Vo), как если бы один должны были бросить лом на выходные клеммы питания поставлять. Схемы лома часто реализуются с использованием тиристор, симистор, трисил или тиратрон в качестве закорачивающего устройства. После срабатывания они зависят от схемы ограничения тока источник питания или, в случае его отказа, перегорание сетевого предохранителя или отключения автоматического выключателя.
Картинки
людей, которые сделали PS
Вот как это сделал Дэн, YD1BWB:
нажмите на картинку для увеличения
Спасибо Дэн!
Ссылки
проценты:
. ОН6МУ
Самодельные проекты
. Радиолюбительские проекты
. ОН6МУ
78h05_powersupply
. Универсальный блок питания 5 А на базе 7805
Дом
www.qsl.net/on6mu
Жизнь с домашней энергосистемой постоянного тока 12 В – Новости Матери-Земли
Вы иногда чувствуете, что находитесь во власти своего почтового ящика и ежемесячного счета за коммунальные услуги, который он содержит? Вы не одиноки: тарифы энергетических компаний за киловатт-час (кВтч) поднимаются более чем на 15 центов в некоторых частях страны — этого достаточно, чтобы высосать более 100 долларов из ежемесячных бюджетов многих людей — и нет ни малейшей причины для этого. предположим, мы увидели нечто большее, чем вершину этого финансового айсберга. Может быть, пришло время покинуть корабль!
Альтернатива, персональная электрическая система, использующая возобновляемый ресурс, может предложить страховой полис от неумолимого роста цен на электроэнергию. Такие исследователи, как Хантер и Амори Ловинс (см. «Экскурсия по Институту Скалистых гор») убедительно доказывали, что инвестиции в охрану окружающей среды и возобновляемые источники энергии являются одними из самых разумных, которые может сделать кто-либо. Но есть столь же убедительные аргументы в пользу движения к электрической независимости — среди них личное удовлетворение, которое вы получаете, взяв на себя управление.
Электросеть, построенная коммунальными службами и правительством, является чудом надежности, но из-за огромных размеров и сложности этой сети трудно вспомнить, насколько простым на самом деле может быть электроснабжение. Небольшая, хорошо продуманная домашняя электростанция на 12 В постоянного тока должна быть не сложнее, чем электрическая система автомобиля.
В следующих параграфах мы собираемся дать вам обзор того, что мы нашли самым простым и наименее дорогим методом достижения электрической независимости. Мы работаем с низковольтными системами питания постоянного тока уже несколько лет и обнаружили, что они предлагают практичное сочетание низкой начальной стоимости, расширяемости, гибкости, простоты и надежности. Для людей с ограниченным бюджетом, которые хотят экономить, жизнь с низким напряжением, безусловно, является наиболее разумным способом перерезать шлангокабели коммунальных услуг.
Что такое низковольтная жизнь?Для наших целей низкое напряжение означает производство 12-вольтового постоянного тока (В постоянного тока) и использование его на этом уровне, когда это возможно. По техническим причинам низковольтное электричество ограничивает размер данного прибора и общее количество энергии, которое будет доступно в течение дня. Поэтому, чтобы не усложнять систему, мы более или менее произвольно решили, что самый большой 12-вольтовый прибор, который мы будем использовать, будет потреблять 150 Вт, а максимальная мощность составит 9 Вт. 0007 произвел в день, это 3000 ватт-часов или 3 киловатт-часа (кВтч). Как вы вскоре увидите, есть способы обойти оба этих ограничения, но домохозяйство с низким напряжением все равно окажется домохозяйством, потребляющим гораздо меньше электроэнергии, чем норма, составляющая около 900 кВтч в месяц.
Большую часть разницы между 900 и 90 кВтч в месяц можно компенсировать, просто не используя электричество для питания основных отопительных приборов (например, водонагревателя, плиты или обогревателя). Солнечная энергия — хороший выбор для нагрева воды, газ или дрова можно использовать для приготовления пищи, а пассивное солнечное отопление — подкрепленное небольшим количеством дров в печи — должно обеспечить вам комфорт. Только эти три изменения сократят как минимум 500 кВт/ч в среднем по США. Но прежде чем мы слишком углубимся в то, как использует электричество в доме с низким напряжением, нам лучше сначала выяснить, откуда эта энергия будет браться.
Использование системы энергии природыВ значительной степени выбор альтернативного источника энергии будет определяться имеющимися у вас ресурсами. Какой бы привлекательной ни была гидроэнергетика по сравнению с ветровой или солнечной, она требует, чтобы у вас была проточная вода, спускающаяся на некоторое расстояние вниз. Для тех из вас, кто может позволить себе роскошь выбора, наша сравнительная таблица альтернативных источников энергии суммирует относительные преимущества каждой системы и должна дать вам общее представление о том, какие природные и финансовые ресурсы требуются.
Успех вашего проекта будет зависеть от правильной оценки ваших возобновляемых ресурсов. В гидроэнергетике вы должны точно измерять падение и расход, а объем воды должен рассчитываться как минимум в час, чтобы предотвратить установку оборудования, которое потребует больше воды, чем доступно. Среднегодовая скорость ветра определит размер ветряной машины, которую вам нужно купить. Если на вашем участке средняя скорость составляет 10 миль в час, вам понадобится установка мощностью 2000 Вт, но при скорости 15 миль в час вы можете обойтись мощностью всего 1000 Вт. Количество фотоэлектрических (PV) панелей, которые вам могут понадобиться, также сильно зависит от района, в котором вы живете. В Нью-Мексико, например, 20 панелей обеспечат 3000 ватт-часов в день, но 30 потребуется для работы в пасмурных районах северной части штата Нью-Йорк.
Склад электроэнергииСамым слабым звеном любой низковольтной электрической системы почти всегда являются ее батареи. Почему? Ну, обычно потому, что они не подходят для приложения, имеют неправильный размер, плохо контролируются или не получают надлежащего обслуживания. Эта информация была подробно освещена в статье Т. Дж. Байерса «Руководство для мам по аккумуляторным батареям», но мы еще раз рассмотрим несколько ключевых моментов.
Прежде всего, вы должны выбрать правильный тип батареи для вашего метода генерации. В основном существует три типа: свинец-кальций, свинец-сурьма и чистый свинец. Свинцово-кальциевые элементы должны проходить цикл только примерно на верхние 30% их общей емкости, что делает их подходящими только для постоянных источников энергии, таких как гидроэлектростанции. Их преимущество в том, что они достаточно эффективны. Свинцово-сурьмяные батареи могут быть глубоко разряжены без быстрой деградации, но они не так долговечны, как чистые свинцовые элементы. К сожалению, последние дороже. Оба последних двух теряют часть мощности, просто стоя и ожидая. В любом случае, вы не должны использовать автомобильные аккумуляторы. Сверхмощные ячейки с глубоким циклом обязательны для обеспечения надежности.
Более того, аккумуляторная батарея, которая слишком мала или слишком велика для выходной мощности генератора и вашего использования, значительно сократит срок службы. Аккумуляторы предназначены для разрядки и перезарядки с определенной скоростью, и слишком быстрое их использование или замена может привести к их повреждению. Точно так же огромный аккумуляторный блок, который недоиспользуется и получает только крошечный заряд, придет в негодность.
Мониторинг и техническое обслуживание состоят из проверки удельного веса каждой ячейки один раз в неделю, ежедневного наблюдения за напряжением системы (которое является индикатором заряда), очистки клемм по мере их коррозии, поддержания уровня жидкости и обеспечения убежище, где температура будет оставаться между 40 и 90°F.
Аккумуляторный блок должен располагаться в центре, чтобы избежать длинных участков дорогого кабеля, и должен хорошо вентилироваться для предотвращения скопления токсичных и взрывоопасных газов. Если у вас есть удаленная точка, где вам нужно питание, например колодец, рассмотрите возможность размещения в этом месте вспомогательной батареи (или батарей). Требуемая сила тока от скважинного насоса намного превышает пиковый зарядный ток, поэтому размещение батареи в месте использования позволит передавать сильный ток на короткое расстояние. Небольшой зарядный ток может обеспечить долгий путь от генератора или центрального банка.
Проводка низкого напряженияКак мы уже говорили, существуют определенные технические ограничения на размер приборов или генераторов в низковольтной электрической системе. Поскольку мощность зависит как от напряжения, так и от силы тока, когда одно падает, другое должно расти. К сожалению, сила тока определяет несущую способность провода. Поэтому правильная проводка и коммутация особенно важны в низковольтной электрической установке. В общем, медный провод № 10 будет обслуживать любую нагрузку менее 150 Вт в доме нормального размера. Однако должны быть некоторые приборы, которые потребляют более 150 Вт.
Чтобы дать вам пример того, что это может означать, давайте предположим, что у вас есть устройство, для работы которого требуется 480 Вт; пылесос, например. При обычном домашнем напряжении 120 В вы можете использовать удлинитель длиной 740 футов из провода № 10, если хотите; но при 12 вольтах длина провода от аккумулятора до пылесоса будет ограничена 7,4 футами. Если бы вы использовали провод № 8, вы могли бы протянуться в комнату на 12 футов; № 6 даст вам диапазон 18 футов; и № 2 (который тяжелый и стоит более 1 доллара за фут) позволит вам раскачиваться на 46 футов.
Очевидно, что все эти ситуации просто невыносимы. Решение состоит в том, чтобы запускать большие приборы на переменном токе 110 вольт (VAC). Один из способов получить 110 В переменного тока на удаленном объекте — использовать генератор с приводом от двигателя. При редком использовании одна из этих горелок, работающих на ископаемом топливе, может оказаться очень удобной. Однако более сложной альтернативой является использование твердотельного инвертора мощностью около 1000 Вт. Это устройство преобразует 12 вольт в 120 для эффективной передачи и вырабатывает переменный ток — тип энергии, которую поставляют коммунальные предприятия. Инвертор позволит вам использовать приборы, работающие от обычного бытового тока, и может стать идеальным решением для управления большими устройствами, такими как пылесосы, или для питания приборов, которым требуется переменный ток. Вы можете обратиться к статье Т. Дж. Байерса, состоящей из двух частей, «Изучая тайны инверторов мощности: часть I и часть II», чтобы узнать подробности о таких устройствах.
Точно так же, как для независимых систем электропитания требуется специальная проводка, им также нужны переключатели, способные работать с большими постоянными токами. Существуют устройства, разработанные специально для такого рода использования, но можно обойтись и стандартным мгновенным (не бесшумным) выключателем, оснащенным параллельным конденсатором на 50 вольт, 47 мкФ, чтобы укротить искрение. Обычные розетки способны работать с нагрузками постоянного тока, но рекомендуется использовать стиль, отличный от обычных розеток на 120 В переменного тока, чтобы никто не мог подключить устройство на 120 В переменного тока к вашей системе на 12 В постоянного тока. Некоторые люди предпочитают автомобильные розетки типа прикуривателя, в то время как другие используют розетки, рассчитанные на 220 В переменного тока.
Вам также понадобится панель управления, которую вы можете купить или изготовить самостоятельно. Мы построили несколько таких в Eco-Village, и собрать их совсем несложно. Как минимум, панели управления потребуется амперметр, чтобы показать скорость, с которой вы используете электричество, вольтметр, чтобы показать напряжение батареи, и предохранители для защиты от коротких замыканий. Вместо предохранителей можно использовать автоматические выключатели, но они должны быть рассчитаны на 12 FDIC.
Если размеры вашей системы не окажутся настолько точными, что выработка электроэнергии точно соответствует используемой вами, вам также понадобится контроллер заряда батареи. Эти устройства уменьшают зарядный ток по мере того, как батареи становятся «полными», и в основном они бывают трех типов. уменьшение контроллер уменьшает ток, идущий на аккумуляторную батарею, по мере роста ее напряжения, теряя избыток. Контроллер отвода шунтирует избыточный ток (тот, который не нужен батареям) на резистивную нагревательную нагрузку, такую как водонагреватель. Контроллер баланса систем , относительно новая разработка, позволяет ветровому или фотоэлектрическому генератору вырабатывать максимальное полезное напряжение (и, следовательно, также максимальную силу тока), а затем снижает этот уровень до необходимого для батарей.
Приборы низкого напряженияПочти любой электроприбор, который вы можете себе представить, доступен для 12-вольтовой жизни. Вы быстро обнаружите, что эти элементы несколько дороже, чем их аналоги на 120 В переменного тока, но, как правило, они довольно хорошо сделаны. Низковольтные изделия должны служить десятилетиями при периодической замене щеток в их двигателях. Кроме того, постепенно становятся доступными бесщеточные двигатели на 12 В постоянного тока, что должно сделать низковольтные приборы практически не требующими технического обслуживания.
Современные 12-вольтовые холодильники — настоящие чудеса. Они могут сделать с 500 ваттами то, на что вашему заурядному домашнему холодильнику требуется 3000 ватт. Но, как вы обнаружите, просматривая каталоги, эта невероятная эффективность обходится недешево. Холодильники/морозильники ArcticKold, Marvel и Sun Frost продаются по цене от 1500 до 3000 долларов. Однако для дома с низким напряжением единственная коммерческая альтернатива этим устройствам — найти холодильник с абсорбционным циклом, работающий на ископаемом топливе. Sibir, который продает Lehmann Hardware, кажется прекрасным устройством. Есть также бывшие в употреблении холодильники, работающие на пропане или даже керосине.
Единственные 12-вольтовые стиральные машины, которые нам попадались, — это переделки стандартных машин таких компаний, как Real Goods Trading Company или Windlight Workshop. Это не так сложно, как кажется: практически любую отжимную машину можно легко переоборудовать, и доступны комплекты для переоборудования, которые помогут вам переделать многие популярные современные машины. Книга Дэвида Копперфильда « Преобразовать автоматические стиральные машины в 12-вольтовые, » также полезна.
Телевидение и домашние развлекательные системы не проблема. Качественные 12-вольтовые цветные и черно-белые телевизоры легко доступны у поставщиков транспортных средств для отдыха, а автомобильные стереосистемы могут соперничать по качеству воспроизведения с лучшим оборудованием на 120 В переменного тока.
И да, вы даже можете качать воду для бытовых нужд с помощью 12-вольтового электричества. Многие компании предлагают мелкоскважинные и погружные насосы, есть даже несколько глубинных насосов. Конечно, фактическое количество энергии, потребляемой насосом, будет зависеть от расхода и напора, которые вы от него требуете. Так что 800 ватт-часов в день — это всего лишь оценка.
Существует ряд очень хороших вариантов низковольтного освещения. Люминесцентные лампы являются предпочтительным выбором, потому что они намного эффективнее, чем лампы накаливания. Наше собственное неофициальное тестирование показало, что 13-ваттная люминесцентная лампа Norelco способна излучать столько же света, сколько 60-ваттная обычная бытовая лампочка. А люминесцентные лампы на 120 В переменного тока можно преобразовать в 12 В постоянного тока путем замены балласта. Ряд компаний предлагает замену низковольтных балластов.
Что еще вы хотели бы иметь в своем низковольтном, энергоэффективном доме? Блендер, наверное? Тостер? Фен или электрическая плойка? Все это доступно в 12-вольтовых версиях.
