Эра сигналов цифрового типа уже пришла давно. Абсолютно все телевизионные компании предлагают услуги подобного формата, поскольку аналоговое ТВ выходит из моды, доживая последние дни. Конечно, старые устройства все еще работают и есть у многих семей. Многие хотят “исчерпать” старый ресурс перед покупкой нового оборудования, но для полного наслаждения требуется подключение приставки и наличие специальной антенны. Но разве хочется переплачивать за приобретение такого приспособления, если можно собрать антенну для цифрового ТВ своими руками? Давайте ознакомимся с наиболее популярными инструкциями по проведению подобных работ.

к содержанию ↑

Как работает телевизионная антенна?

Каждый ТВ-сигнал распространяется по пространству посредством излучателей, которые передают электромагнитную волну синусоидальной формы от телебашни к антенне вашего телевизора.

Волны имеют высокую частоту, а в оборудовании устанавливается необходимое для работы напряжение.

Установившееся напряжение прикладывается на выход замкнутого приемного контура входного сигнала с сопротивлением, в котором и протекает электрический ток.

Ток усиливается при помощи специальной схемы цифрового телевизора и попадает на экран в виде привычного для нас изображения и звука.

Важно! Для аналогового оборудования модели телевизоров имеют промежуточное звено в этой работе — это специальная приставка, которая занимается расшифровкой цифровых данных поступающей волны.

к содержанию ↑

Плоскости электромагнитных волн

По государственным стандартам принято излучать сигнал в двух следующих плоскостях:

• Горизонтальная.
• Вертикальная.

Только такими методами конвертеры направляют излучение.

Важно! Пользователям требуется направить свою спутниковую антенну в направлении необходимой плоскости для поиска максимального значения потенциала мощности. Однако возможен вариант сделать спутниковую антенну своими руками.

Как сделать цифровую антенну для телевизора своими руками? Для понимания процессов потребуется изучить еще несколько рекомендаций.

к содержанию ↑

Что потребуется для нормальной работы?

Чаще всего телевизионные передатчики распространяют “данные” лишь на небольшие расстояния, которые ограничены зоной прямой видимости с самой верхней точки телебашни. Максимальное расстояние распространения редко превышает 70 километров. Безусловно, для таких станций необходимо обеспечивать мощность излучаемого ТВ-сигнала с небольшими значениями, но напряженность электромагнитной волны должна обеспечить нормальное напряжение на концах вывода.

Антенна имеет значения напряжения небольшой величины, измеряемой в милливольтах. Именно приемник создает ток с небольшими амплитудами, что и взывает к высоким техническим требованиям во время монтажа и качественному выбору всех компонентов.

Важно! Конструкция в обязательном порядке должна быть изготовлена с особой осторожностью и высокой степенью точности, которая исключит все потери полезного сигнала. Направление должно быть задано строго по оси распространения ЭМ волны, которая идет от главного центра. Если качество сигнала все также неудовлетворительно, советуем выбрать спутниковую антенну с усилителем.

Также не стоит упускать из виду, что всегда есть риск быть подверженным другим сигналам, которые будут играть роль помех в работе нашей антенны.

к содержанию ↑

Основные вычисления

Существует самый главный параметр, который больше всего влияет на качество передачи цифрового сигнала — это длина ЭМ волны излучения. Для нее нужно будет создать специальные симметричные плечи вибраторой разной формы, которые в будущем определят общие габариты установки.

Важно! “Лямбда” (длина волны) измеряется в сантиметрах и очень просто рассчитывается по одной формуле: “Лямбда”=300/f, где f — это частота принимаемого сигнала, которая измеряется в мегагерцах.

Для того чтобы определить этот параметр, воспользуемся какой-либо поисковой системой и запросим перечень всех районных пунктов телевидения для связи с вашим местоположением.

Рассмотрим пример для полного понимания:

• Предположим, что частота волны составляет 600 МГц. Вид поляризации для конкретного случая возьмем горизонтальный.
• Теперь нужно выполнить расчет: 300/600=0.5 м.
• 0.5 м — это та длина ЭМ волны, которая вам потребуется для создания антенны.
• Далее делим этот параметр на два и получаем 25 сантиметров — длина нашей искомой полуволны.

Приступим к созданию антенны для цифрового ТВ своими руками, а поможет нам в этом инструкция, которая представлена ниже.

к содержанию ↑

Создание оборудования

Прежде чем браться за монтаж, нужно немного подготовиться:

• Для начала надо обзавестись кабелем с Rv (волновым сопротивлением) на 75 Ом и специальным штекером для подключения антенны.
• Свободный конец проводника надо освободить от внешней оболочки.

Важно! Лучше всего брать длину с небольшим запасом, поскольку при накладке куда проще откусить небольшую часть.

• Теперь необходимо снять экранирующий материал с обрезанного участка нашего кабеля.
• Далее потребуется оголить центральную жилу и также снять с нее изоляционный материал.
• С кабелем на этом закончили.

Теперь необходимо установить все это дело в гнездо штекера на вашей приставке и направить ту сторону, которая оголена, поперек принимаемой ЭМ волны, учитывая вид поляризации.

к содержанию ↑

Советы:

• Лучше всего расположить антенну прямо на подоконнике окна или прочно зафиксировать на стекле — вам в этом могут помочь куски скотча или подвязка к креплению жалюзи.
• Все отраженные сигналы и помехи у вас получится экранировать плоской фольгой, которую потребуется поставить на небольшом удалении от центральной жилы. Эта конструкция буквально создается за десять минут и не требует вообще никаких затрат, если у вас есть дома лишний кабель.
• Не забудьте испытать свое оборудование, но помните, что вся работа возможна только в зоне хорошего приема ЭМ волны.

Важно! В ходе работы не забывайте про элементарные меры безопасности, поскольку работает с устройствами, запитываемыми от электрического тока.

Желая проявить смекалку и сделать устройство своими руками, представляем вашему вниманию спутниковую антенну из пивных банок, сделанную своими руками.

к содержанию ↑

Видеоматериал

Сегодня вы узнали, как сделать цифровую антенну для телевизора своими руками, не потратив при этом своих средств. Довольно-таки интересно что-нибудь делать самостоятельно, поскольку это очень выгодно и приносит ценный опыт.

ТВ-антенна из пивных банок (7 фото) » Невседома

Очень часто возникает ситуация, когда штатная телевизионная антенна плохо принимает транслируемые каналы. Это может случиться на пикнике, на даче, в сельской усадьбе. Да и в городской квартире, особенно в старых домах прием не всегда идеален из-за рассогласования нагрузки и общей антенны в доме.

А между тем, даже самый ленивый и ничего не понимающий в технике человек может за 10 минут, буквально из мусора, сделать настоящую ТВ-антенну, качество работы которой, сравнимо с промышленными образцами. Случается, что работает она даже лучше, чем покупная – ловит больше каналов и обеспечивает более высокое качество картинки. Это тем более удивительно, что антенна состоит всего лишь из… пустых пивных банок.

Инструменты и материалы:

• две пустые пивные банки
• скотч или изолента
• два шурупа-самореза
• антенный кабель
• штекер
• палка
• отвертка

Шаг 1

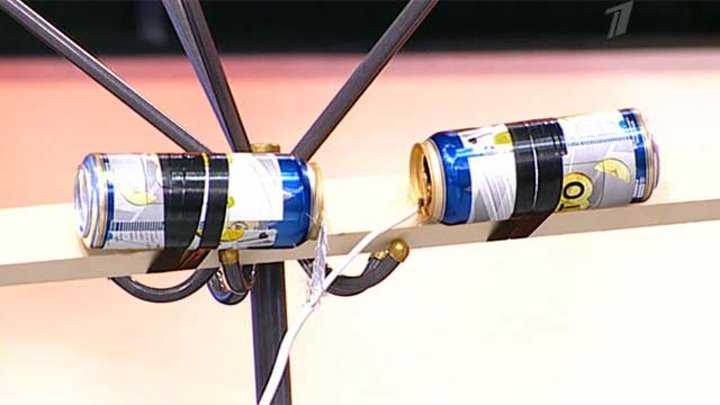

 Банки приматываются к палке скотчем или изолентой.

Шаг 2

В банки вкручиваются саморезы, а концы кабеля зачищаются и прикручиваются к саморезам.

Шаг 3

Кабель скотчем или изолентой для прочности привязывается к палке.
Антенна готова!

Можно вместо палки использовать деревянную вешалку, тогда антенну можно будет куда-нибудь подвесить.

Для качественного приема расстояние между банками желательно подобрать экспериментально, но в среднем оно составляет около 70 мм.
Если от банок не оторваны язычки-открывалки, то антенный кабель можно прикрепить непосредственно к ним с помощью винта и гайки с шайбой.

При установке антенны на улице она будет подвергаться воздействию различных атмосферных факторов, таких как дождь, снег, ветер и т.д. В этом случае, для придания жесткости и герметичности всей конструкции обе банки можно поместить в большую пластиковую бутылку из-под пива, предварительно отрезав у нее донышко и горлышко. Для кабеля посередине получившегося цилиндра необходимо проткнуть отверстие, которое после подключения нужно ошпарить горячей водой.

Пластик бутылки деформируется и герметизирует отверстие.

Надо заметить, что простор для творчества в области любительского антенностроения практически безграничен. Доказательством тому служат фотографии, приведенные ниже.

Усовершенствованная антенна с несколькими секциями

Это давно известная конструкция, делалась еще из консервных банок из-под горошка

Возможно, банки из-под разных сортов пива принимают сигнал по-разному. Предлагаем читателям самостоятельно выяснить этот вопрос, предварительно продегустировав содержимое банок (шутка, конечно)! Приятного творчества!
