Это очередная поделка из хлама — таймер для кухни, хотя и не обязательно для кухни. В ход пошли детали которые валялись без дела, в частности старые индикаторы АЛСки, резисторы выпаянные из старых плат и т.д. Основа устройства микроконтроллер

Также есть вариант под индикаторы с общим анодом. Обратите внимание, что и прошивки под каждую из схем — свои. Все отличия выделены на схеме красным цветом.

После включения питания на индикаторах высвечивается заданное время, светодиод не горит. Вращая валкодер можно изменить установку времени от 1 до 99 минут. Когда время установлено, нажимаем кнопку — раздается короткий звуковой сигнал и таймер начинает отсчет времени, светодиод мигает, а время на индикаторе уменьшается каждую минуту.

Вторая версия прошивки работает также как и первая, но имеет несколько дополнений. В режиме установки времени, если к валкодеру не прикасаться несколько секунд, на дисплее начинает бегать анимационная заставка. нажатие кнопки или вращение валкодера отключит анимацию и вновь отобразит режим установки времени. Во время отсчета времени, если осталась одна минута, на дисплее индицируются секунды от 60 до 00. Когда сработал звуковой сигнал, звучать он будет не бесконечно, а около 20 секунд. Далее дисплей начинает индицировать анимационную заставку (отличную от той, которая в режиме установки). А также, через каждую минуту будет напоминать коротким звуковым сигналом. Нажатием кнопки также, как и в первой прошивке таймер сбрасывается в режим установки времени.

Звуковой сигнал реализован с помощью аппаратного ШИМ встроенного в микроконтроллер. Динамическая головка должна иметь сопротивление порядка 50 ом. Можно применить и низкоомные динамические головки (4 или 8 ом), но в данном случае лучше установить малогабаритный выходной трансформатор, т.к. через 4 омную головку будет протекать большой ток, который может вызвать перегрузку блока питания и спровоцировать сброс микроконтроллера.

Печатная плата, вариант Алексея Антонова

Автор: Mamed

Архив для статьи «Таймер для кухни на PIC16F628A + энкодер»
Описание: Файлы прошивок микроконтроллера, макет печатной платы в формате LAY
Размер файла: 27. 53 KB Количество загрузок: 4 043	Скачать

Понравилась статья? Поделиться с друзьями:

• Назад
• Вперед

Многопрограммный таймер на микроконтроллере pic16f628a. простой таймер для кухни на pic16f628a. схема таймера

Схема двухканального термометра и часов

Конструкция собрана на микроконтроллере ATmega8-16PU, микросхеме часов реального времени DS1307 в DIP корпусе, цифровых датчиках температуры DS18B20, ЖК индикаторе LCD1602

Схема устройства создана в программе «Cadsoft Eagle»
Датчики температуры подключаются к разъемам DS1 и DS2:
— вывод 1 — к выводу GND датчика
— вывод 2 — к выводу DQ датчика
— вывод 3 — к выводу Vcc датчика

Подключение датчиков на схеме не соответствует печатной плате. Программа подогнана под печатную плату, необходимо подключать: — 1-й датчик к РВ1 (15-й вывод) — 2-й датчик к РВ2 (16-й вывод)

Обращаю ваше внимание на подключение выводов порта D микроконтроллера к выводам индикатора:
— PD0 микроконтроллера — к выводу D7 индикатора
— PD1 микроконтроллера — к выводу D6 индикатора
— PD2 микроконтроллера — к выводу D5 индикатора
— PD3 микроконтроллера — к выводу D4 индикатора
Такое подключение выбрано с целью упрощения разводки дорожек на печатной плате

Детали, примененные в конструкции:

В качестве ЖК дисплея применен 2- строчный, 16-символьный LCD дисплей китайского производства с маркировкой «1602А» — негативный, белые символы на темно-синем фоне с белой подсветкой.

Управление и настройка инкубатора

При первом нажатии кнопки меню регулятор переходит в режим установки температуры, о чём свидетельствует МИГАНИЕ ТОЧКИ кнопками плюс или минус устанавливаем температуру, которую нужно поддерживать в инкубаторе по умолчанию стоит 37,4 градуса.

При втором нажатии кнопки меню устанавливаем гистерезис разницу между включением и отключением. Можно установить в приделах от 0 до 0,9 градуса. По умолчанию стоит 0,1 (нагреватель отключается например при достижении температуры 37,4 включается при температуре 37,3) режим отличается буквой «Г» в четвёртом разряде.

Следующее нажатие кнопки меню переходим в режим установки коррекции показания датчика температуры DS18B20, пределы установки от -0,9 до 0,9 соответственно, если -0,1 вычитаем 0,1 градуса от считываемого с датчика значения. По умолчанию это значение 0,0.режим отличается маленькой буквой «с» в четвёртом разряде.

Четвёртое нажатие кнопки меню переходим в режим установки паузы между включения двигателя поворота лотков. Время устанавливается в минутах, максимальное значение 999 минут. Режим отличается буквой «Н» в четвёртом разряде.

Пятое нажатие кнопки меню переводит регулятор в режим установки времени работы двигателя, задается в секундах. Максимальное значение 999 секунд. Режим отображается большой буквой «С» в четвёртом разряде.

Шестое нажатие кнопки меню переводит регулятор в рабочий режим с сохранением всех изменений в энергосберегающую память контроллера. В общим сохраняются все настройки, которые вы сделали. И инкубатор готов к работе.

  Особо тут рассказывать нечего.

Из плюсов данной схемы. Простота сборки. При достижении температуры на датчике 40 градусов питание схемы отключится, и инкубатор выключится полностью. Для включения инкубатора необходимо передёрнуть шнур питания

Из минусов. При обрыве либо любой другой неисправности датчика инкубатора нагреватель не отключится! Неудобное меню настройки параметров работы инкубатора.

Рисунок печатной платы. Индикатор ставится со стороны печатных проводников (индикатор управления инкубатором) Тут же на рисунке изображена и плата для измерителя влажности. (индикатор измерителя влажности ставится с лицевой стороны платы ) Схема инкубатора и схема измерителя влажности, были взяты из разных источников, поэтому это две разные независимые схемы, которые объединены в одну, только на печатной плате.

  Управление влажностью инкубатора производится, большим или меньшим открытием вентиляционных отверстий в инкубаторе, либо большим, меньшим добавлением воды в латок с водой. Других способов управления влажностью в инкубаторе нет.

Настройка температуры, точность датчика температуры, и управление двигателем лотка переворота яиц. Всё это настраивается в соответствующем меню с помощью кнопок + —

Для тех, кто будет прошивать МК серии PIC для облегчения подключения программатора к МК, вот вам распиновка выводов МК серии PIC.

P.S. Если в рисунке схемы найдёте ошибки, ориентируйтесь по печатной плате, они 100% рабочие печатки (проверено неоднократным повторением схемы).

Автором схемы инкубатора и прошивки для него является: Оспанов Е.М.

Автором схемы измерителя влажности и прошивки для него является: Колтуник Ю.Ю.

Ссылка на страничку сайта автора измерителя влажности. http://www.kondratev-v.ru/izmereniya/elektronnyj-gigrometr-dlya-inkubatora.html#comment-2343

Что ещё сказать. По поводу целесообразности самостоятельной сборки, подобного инкубатора с нуля. Это спорный вопрос. Так как на том же Али экспресс , готовый терморегулятор W1209 , стоит как, одна МК PIC16F628A.

СтатьяСкачать

Видео о постройке инкубатора.

Описание работы простого таймера на PIC16F628A

После подачи питания на схему таймера на светодиодных индикаторах высвечивается установленное время, светодиод не светится. Путем вращения ручки валкодера возможно поменять установку времени от 1 до 99 минут.

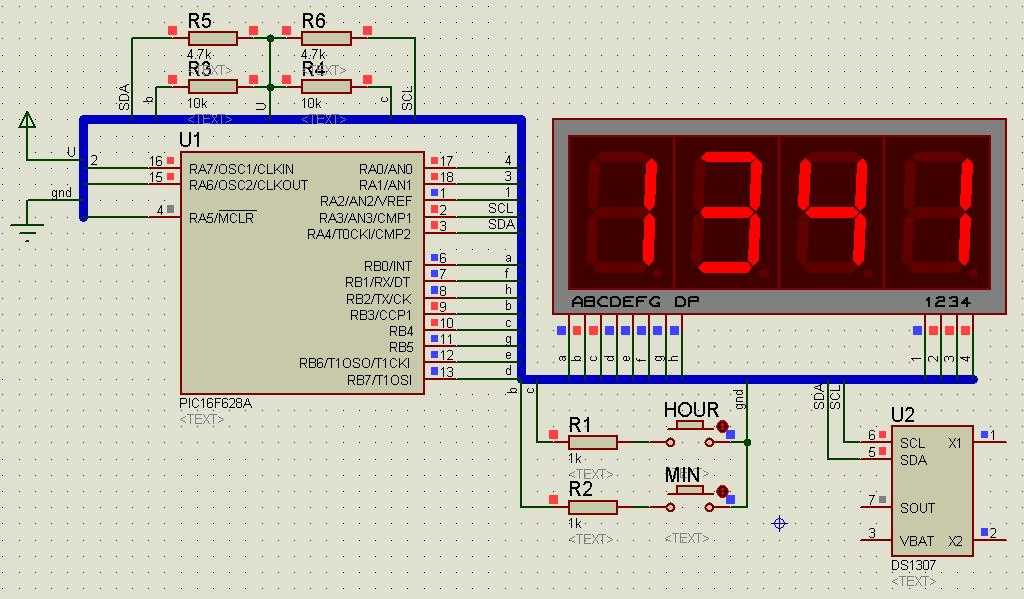

Схема таймера — индикаторы с общим катодом

Схема таймера — индикаторы с общим анодом

После установки требуемого временного диапазона, необходимо нажать кнопку, после чего зазвучит кратковременный акустический сигнал, и таймер активизирует отсчет времени, светодиод будет мигать, и время на табло будет убавляться каждую минуту.

По истечении времени, таймер выдаст прерывистые акустические сигналы, светодиод будет гореть постоянно. Путем нажатия кнопки отключается акустический сигнал, и таймер переходит в исходное состояние в ожидании нового ввода времени. Это было описание работы таймера с первой версией прошивки.

Вторая версия функционирует так же, как и первая, однако снабжена небольшими дополнениями. В состоянии выбора времени, если валкодер не крутить 2-3 секунды, на индикаторе появится анимационная заставка. Вращение валкодера или нажатие кнопки отключает заставку и снова активизируется режим выбора времени.
