Сила трения. 10 класс. Школьный курс физики


Главная | Физика 10 класс | Сила трения






Природа сил трения.

Ещё один тип сил, с которыми встречаются в механике, — это силы трения. Причина, по которой книга не соскальзывает со слегка наклонного стола, — шероховатость поверхности стола и обложки книги. Эта шероховатость заметна на ощупь, а под микроскопом видно, что поверхность твёрдого стола более всего напоминает горную страну. Бесчисленные выступы цепляются друг за друга, деформируются и не дают книге или грузу скользить.

При скольжении гладких брусков рвутся молекулярные связи между молекулами на поверхности брусков, подобно тому, как у шероховатых поверхностей разрушаются связи в самих бугорках. Разрыв молекулярных связей — это то, чем отличаются силы трения от сил упругости, при возникновении которых таких разрывов не происходит.

Итак, силы трения, как и силы упругости, имеют электромагнитную природу, т.

е. в основе сил трения лежат электрические силы взаимодействия молекул. Главная особенность сил трения, отличающая их от гравитационных сил и сил упругости, состоит в том, что они зависят от скорости движения тел относительно друг друга.

Трение возможно между поверхностью твёрдого тела и окружающей его жидкостью или газообразной средой, в которой оно движется. В этом случае трение называют жидким (или вязким). В отличие от жидкого трения, сухое трение существует между поверхностями двух соприкасающихся твёрдых тел, когда между ними нет жидкой или газообразной смазки.

Трение покоя.

Допустим, что вам нужно передвинуть шкаф. Вы действуете на него с силой, направленной горизонтально, но шкаф не сдвигается с места. Это возможно только в том случае, когда приложенная к шкафу сила компенсируется (уравновешивается) какой-то другой силой. Эта сила, равная по модулю приложенной вами силе и направленная противоположно ей, называется силой трения покоя тр. п (рис. 3.47, а).

Рис. 3.47


Сила трения покоя равна по модулю и направлена противоположно силе, приложенной к телу параллельно поверхности соприкосновения его с другим телом.


Если параллельно этой поверхности не действуют никакие силы, то сила трения покоя равна нулю. Увеличивая силу, действующую на шкаф, вы в конце концов сдвинете его с места. Следовательно, сила трения покоя может изменяться от нуля до некоторого максимального значения (рис. 3.47, б).

Максимальное значение силы трения, при котором скольжение ещё не наступает, называют максимальной силой трения покоя. Если действующая на покоящееся тело сила хотя бы немного превышает максимальную силу трения покоя, то тело начинает скользить.

Исследования физических явлений опытным путём

Выясним, от чего зависит максимальная сила трения покоя. Положим на стол тяжёлый деревянный брусок и начнём тянуть его с помощью динамометра в горизонтальном направлении (рис.

3.48). Будем фиксировать показания динамометра в тот момент, когда брусок начинает трогаться с места. Они соответствуют модулю максимальной силы трения покоя. После этого будем нагружать брусок гирями, увеличивая модуль веса бруска, следовательно, и модуль силы реакции опоры, в 2, 3 и т. д. раз. При этом модуль максимальной силы трения покоя Finax тоже увеличивается в 2, 3 и т. д. раза.

Рис. 3.48

Проведённый опыт (как и множество других подобных опытов) позволяет сделать вывод о том, что

максимальное значение модуля силы трения покоя прямо пропорционально модулю силы реакции опоры.

В формуле (1) μ — коэффициент пропорциональности, называемый коэффициентом трения покоя 1. Он зависит от материала, из которого изготовлены соприкасающиеся тела, качества обработки их поверхностей, но, как показывает опыт, не зависит от площади их соприкосновения.

1 Соотношение (1) часто называют законом сухого трения.

Почему сила трения покоя может изменяться от нуля до максимального значения, равного

μN? При действии на тело некоторой силы оно слегка (незаметно для глаза) смещается. Это смещение продолжается до тех пор, пока микроскопические шероховатости поверхностей не расположатся так, что, зацепляясь друг за друга, они приведут к появлению силы трения тр, уравновешивающей силу .

При увеличении силы тело немного сдвинется так, что мельчайшие неровности поверхностей по-иному будут цепляться друг за друга и сила трения возрастёт. Лишь при > max  ни при каком расположении поверхностей по отношению друг к другу сила трения не в состоянии уравновесить силу , и начинается скольжение.

Трение скольжения.

Когда тело скользит по поверхности другого тела, на него действует сила трения скольжения. В этом можно убедиться на опыте. Прикреплённый к бруску динамометр при равномерном движении бруска по горизонтальной поверхности (рис. 3.49) показывает, что на брусок со стороны пружины динамометра действует постоянная сила упругости .

Рис. 3.49

Согласно второму закону Ньютона, при равномерном движении бруска ( = 0) равнодействующая всех сил, приложенных к нему, равна нулю.

Следовательно, кроме силы упругости (сила тяжести m и сила реакции опоры уравновешиваются) во время равномерного движения на брусок действует сила, равная по модулю силе упругости, но направленная противоположно ей. Это сила трения скольжения

тр.ск.

Сила трения скольжения, как и максимальная сила трения покоя, зависит от силы реакции опоры, от материала соприкасающихся тел и качества обработки их поверхностей, а также от относительной скорости движения тел.

Во-первых, сила трения скольжения всегда направлена противоположно относительной скорости соприкасающихся тел. Это .можно пояснить с помощью рисунка 3.50, на котором изображены два соприкасающихся тела. Тело 1 движется относительно тела 2 со скоростью υ

1. 2, направленной вправо. К телу 1 приложена сила трения скольжения тр1, направленная влево. Тело 2 движется относительно тела 1 влево со скоростью υ2.1, а приложенная к нему сила трения скольжения тр2 направлена вправо.

Рис. 3.50

Во-вторых, модуль силы трения скольжения тр.ск зависит от модуля относительной скорости и соприкасающихся тел. При малых относительных скоростях движения тел сила трения скольжения мало отличается от максимальной силы трения покоя max

.

Поэтому приближённо можно считать её постоянной и равной по модулю силе трения покоя 2:

Fтр.ск ≈ Fmax = μ.

2 При движении автомобиля сила трения скольжения заметно меньше силы трения покоя. Поэтому замедление при вращении колёс автомобиля со скоростью, соответствующей скорости его движения, будет эффективнее, чем замедление при проскальзывании колёс относительно дорожного полотна. На этом явлении основана работа антиблокировочной системы, позволяющей предотвратить блокировку колёс автомобиля при торможении, существенно уменьшить его тормозной путь и стабилизировать траекторию движения.

Однако с увеличением относительной скорости сила трения скольжения увеличивается и может превысить Fmax. Примерный график зависимости силы трения скольжения Fтр.ск от модуля относительной скорости и приведён на рисунке 3.51.

Рис. 3.51

Отметим, что модуль силы трения скольжения Fтр.ск обычно меньше модуля силы реакции опоры N. Поэтому коэффициент трения скольжения меньше единицы. По этой причине любое тело легче перемещать волоком, чем поднимать или переносить 3.

3 Существует ещё один вид сил трения — силы трения качения. Они препятствуют движению тела в том случае, когда оно не скользит по поверхности другого тела, а, подобно шарику или цилиндру, катится.

Причина возникновения силы трения качения — деформация катка и опорной поверхности. В большинстве случаев сила трения качения значительно меньше силы трения скольжения, и поэтому качение является распространённым видом движения в технике.

Роль сил трения.

Роль сил трения не сводится только к тому, чтобы тормозить движение тел. В ряде важных случаев движение не могло бы возникнуть без действия сил трения. Это можно проиллюстрировать на примере движущегося автомобиля (рис. 3.52).

Рис. 3.52

Сила трения 2, действующая со стороны земли на ведомые колёса, и сила сопротивления воздуха 3 направлены в сторону, противоположную движению автомобиля, и, следовательно, могут его затормозить. Единственной внешней силой, способной увеличить скорость движения автомобиля, является сила трения покоя 1, действующая на ведущие колёса. Не будь этой силы, автомобиль буксовал бы на месте, несмотря на вращение ведущих колёс.

Вопросы:

1. Как возникают силы трения?

2. Какие виды сил трения вам известны? Приведите примеры.

3. Какую силу называют:

а) силой трения покоя;

б) силой трения скольжения?

4. От чего зависит максимальная сила трения покоя?

5. Что характеризует коэффициент трения покоя?

Вопросы для обсуждения:

1. Колесо автомобиля буксует (рис. 3.53). Куда направлена сила трения скольжения между колёсами и дорогой относительно:

а) колеса;

б) дороги?

Куда направлена сила упругости опоры (дороги)?

Рис. 3.53

2. Книга прижата к стене (рис. 3.54). Изобразите силы тяжести и трения покоя, действующие на книгу.

Рис. 3.54


Пример решения задачи

По наклонной плоскости спускают брусок на канате. Масса бруска равна 5 кг. В конце пути брусок тормозят, придерживая канат. Найдите силу натяжения каната при торможении бруска, если его скорость перед торможением равна 2 м/с, а время торможения составляет 5 с. Коэффициент трения бруска о поверхность горы равен 0,2, наклонная плоскость образует с горизонтом угол 30°.

Запишем уравнение движения для рассматриваемого случая:

Спроецируем это уравнение на оси X и Y.

Запишем необходимые формулы: .

Отсюда модуль силы натяжения каната:

C учётом числовых данных получим:

Ответ: T ≈ 18 H.

Упражнения:

1. Тело лежит на наклонной плоскости, составляющей с горизонтом угол, равный 30°. При каком предельном коэффициенте трения покоя тела о поверхность оно может начать скользить по наклонной плоскости?

2. Брусок массой 0,5 кг лежит на горизонтальной плоскости. На него действует сила в горизонтальном направлении. Определите модуль силы трения, действующей на брусок, если: a) F = 0,5 Н; б) F = 1 Н; в) F = 2 Н. Коэффициент трения скольжения бруска о плоскость равен 0,2.

3. Два тела массами 5 кг и 2 кг, связанные между собой невесомой и нерастяжимой нитью, движутся по горизонтальной плоскости под действием силы, равной 40 Н. Сила приложена к телу массой 5 кг и направлена под углом 30° к горизонту. Определите модули ускорений тел и модуль силы натяжения нити. Коэффициент трения скольжения тел о поверхность равен 0,2.

4. К вертикальной стене прижали доску с силой, равной 250 Н. Найдите наибольшую массу доски, которая не будет скользить по стене вниз, если коэффициент трения скольжения доски о стену равен 0,2.

5. Стальной магнит массой 50 г прилип к вертикальной стальной плите. Для равномерного скольжения магнита вниз прикладывают силу, модуль которой равен 1,5 H. C какой силой магнит прижимается к плите? Какую силу необходимо приложить, чтобы перемещать магнит вертикально вверх, если коэффициент трения скольжения магнита о плиту равен 0,2?

Предыдущая страницаСледующая страница



Сила трения в физике с формулами и примерами

Оглавление:

Сила трения

Взаимодействие, возникающее в месте соприкосновения тел и препятствующее их относительному движению, называют трением, а характеризующую это взаимодействие силу — силой трения.

Силы трения, как и силы упругости, имеют электромагнитную природу. Трение между двумя твёрдыми телами называют сухим трением.

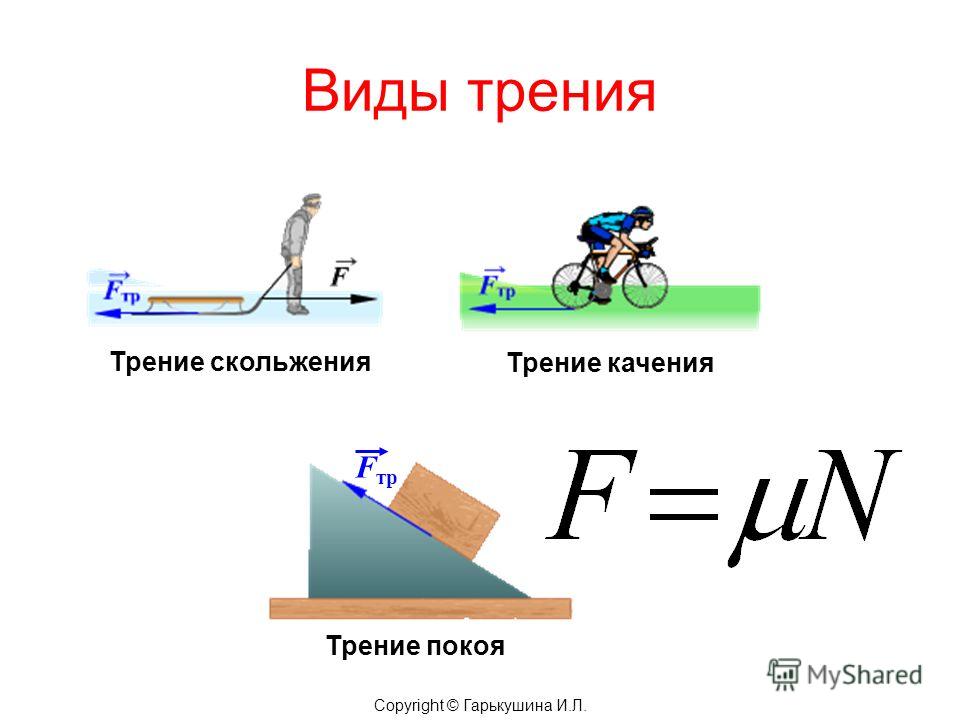

Различают три вида трения: трение покоя, трение скольжения и трение качения.

Трение покоя

Трение покоя — трение, возникающее при отсутствии относительного перемещения соприкасающихся тел.
Трение покоя удерживает грузы, находящиеся на движущейся ленте транспортёра, от соскальзывания, препятствует развязыванию шнурков, удерживает гвозди, вбитые в доску, и т. д.

Сила трения покоя — это сила, препятствующая возникновению движения одного тела относительно другого. Направлена сила трения покоя всегда против силы, приложенной извне параллельно поверхности соприкосновения и стремящейся сдвинуть с места предмет, т. е. против предполагающегося движения (рис. 29). Измерить силу трения покоя можно с помощью груза, перекинутого через блок и связанного с телом через динамометр.

Рис. 29

Сила трения покоя растёт вместе с силой, стремящейся сдвинуть тело с места. Но для любых двух соприкасающихся тел она имеет некоторое максимальное значение больше которого она быть не может. Например, для деревянного бруска, находящегося на деревянной доске, максимальная сила трения покоя составляет 0,6 от его веса. Максимальная сила трения покоя пропорциональна силе нормального давления, равного по модулю силе реакции опоры :

где — коэффициент трения покоя.
Максимальная сила трения покоя не зависит от площади соприкосновения поверхностей. Она зависит от качества обработки соприкасающихся поверхностей и от материалов тел.

Трение скольжения

Приложив к телу силу, превышающую максимальную силу трения покоя, мы сдвинем тело с места, и оно начнёт двигаться. Трение покоя при этом сменится трением скольжения.
Сила трения скольжения всегда направлена в сторону, противоположную относительной скорости соприкасающихся тел.
Как и максимальная сила трения покоя, сила трения скольжения пропорциональна силе нормального давления и, следовательно, силе реакции опоры:

где — коэффициент трения скольжения (при небольших скоростях ), зависящий от свойств соприкасающихся поверхностей. Сила трения скольжения зависит также довольно сложным образом от относительной скорости соприкасающихся тел. При небольших относительных скоростях сила трения скольжения меньше силы трения покоя, и лишь при увеличении скорости (рис. 30). При небольших скоростях приближенно их можно считать равными:

Рис. 30

Причинами возникновения силы трения являются шероховатость поверхностей соприкасающихся тел и межмолекулярное притяжение, действующее в местах контакта трущихся тел.
Даже те поверхности, которые выглядят гладкими, на самом деле всегда имеют микроскопические неровности (выступы, впадины). При скольжении одного тела по поверхности другого эти неровности зацепляются друг за друга и всегда мешают движению.
Межмолекулярное притяжение проявляется в тех случаях, когда поверхности соприкасающихся тел хорошо отполированы. Так, например, при относительном скольжении двух металлов с очень чистыми и ровными поверхностями, обработанными в вакууме с помощью специальной технологии, сила трения оказывается намного больше, чем при перемещении неровного бруска дерева по земле. В некоторых случаях эти металлы даже «схватываются» друг с другом, и дальнейшее скольжение невозможно.

Трение качения

Если тело не скользит по поверхности другого тела, а, подобно колесу или цилиндру, катится, то возникающее в месте их контакта трение называют трением качения. Катящееся колесо всё время вдавливается в полотно дороги, и потому перед ним всё время оказывается небольшой бугорок, который необходимо преодолеть. Именно этим и обусловлено трение качения. При этом чем дорога тверже, тем трение качения меньше.
Как и в предыдущих случаях, сила трения качения пропорциональна силе реакции опоры:

где — коэффициент трения качения.
Благодаря тому, что , при одинаковых нагрузках сила трения качения значительно меньше силы трения скольжения. Это было замечено ещё в древности. Поэтому для перемещения тяжёлых грузов наши предки подкладывали под них катки или брёвна. По этой же причине люди стали использовать в транспорте колёса.
Разница в силах трения скольжения и качения объясняется тем, что при скольжении участки тела смещаются вдоль поверхности соприкосновения, и вместо разорванных межмолекулярных связей постоянно образуются новые. Когда колесо катится без проскальзывания по поверхности, молекулярные связи разрываются при подъёме участков колеса быстрее, чем при скольжении, и поэтому сила трения качения значительно меньше силы трения скольжения.

На твёрдое тело, движущееся в жидкости или газе, действует сила сопротивления среды. Эта сила направлена против скорости тела относительно среды и тормозит движение.
В отличие от силы трения сила сопротивления среды появляется только во время движения тела в этой среде. Ничего подобного силе трения покоя здесь нет. Наоборот, всем известно, насколько легче сдвинуть с места предмет в воде, чем на твёрдой поверхности.
Модуль силы сопротивления среды зависит от размеров, формы и состояния поверхности тела, свойств жидкости или газа, в котором тело движется, и от относительной скорости движения тела и среды. Примерный характер зависимости от скорости приведён на рис. 31. Как следует из рис. 31, при малых скоростях движения тела относительно среды можно считать

где — коэффициент, зависящий от размеров, формы, состояния поверхности тела и вязкости среды.
При больших скоростях относительного движения сила сопротивления пропорциональна квадрату скорости:

где — коэффициент сопротивления, отличный от .

Рис. 31

Эта лекция взята со страницы лекций по всем темам предмета физика:

Предмет физика

Возможно эти страницы вам будут полезны:

Сила трения покоя, скольжения, сопротивления, качения

Помимо уже знакомых нам сил в механике, есть ещё и силы трения. Они действуют вдоль поверхностей тел при их непосредственном соприкосновении.

Силы трения – это такие «антисилы», которые препятствуют относительному движению соприкасающихся поверхностей. В некоторых случаях они настолько велики, что вообще блокируют какое-либо перемещение. Но не стоит обвинять силы трения только в торможении тел. В некоторых случаях движение тела вообще не может возникнуть без действия сил трения.

Трение, которое возникает при относительном перемещении соприкасающихся поверхностей твёрдых тел, называется сухим трением. Сухое трение включает в себя три подвида: трение покоя, трение скольжения и трение качения.

Начнём с трения покоя. Давайте попробуем сдвинуть пальцем лежащий на столе тяжёлый предмет. Мы приложим некоторую силу, направленную вдоль поверхности стола. Сдвинется ли предмет? Если он слишком массивный, то нет. Почему же объект продолжает оставаться в покое? Потому что между этим предметом и поверхностью стола возникает сила, направленная против внешних сил (то есть против той силы, которую мы прикладываем). Такая сила противодействия равна нашей силе по модулю, но противоположна по направлению. Собственно, это и есть сила трения Fтр. Чем сильнее мы будем давить на предмет, тем сильнее будет сила трения.

Сила трения, которая действует между двумя телами, которые остаются неподвижными относительно друг друга, называют силой трения покоя.

Пусть на тело действует сила F, которая направлена параллельно относительно поверхности, на которой оно находится. Пусть тело, несмотря на приложенную силу, остаётся неподвижным. Это означает, что на него действует сила трения покоя Fтр, которая равна по модулю и противоположно направлена силе F. Получается, что сила трения покоя определяется действующей на него силой: Fтр= -F.

Когда же предмет начнёт двигаться? Тогда, когда действующая на него сила хотя бы немного превысит максимальную силу трения покоя. Сразу после этого объект начнёт скользить.

Итак, наибольшее значение силы трения, при котором скольжение ещё не наступает, называется максимальной силой трения покоя.

Теперь научимся определять максимальную силу трения покоя. Пусть на столе находится небольшой брусок, к которому прикреплен динамометр. Теперь потянем за кольцо динамометра и определим максимальную силу трения покоя (то есть силу до первого движения бруска). Мы знаем, что на брусок действует сила тяжести mg, сила нормальной реакции опоры N1, сила натяжения F1 пружины динамометра и максимальная сила трения покоя Fтр1.

Теперь увеличим нагрузку и положим ещё один такой же брусок. Соответственно, сила давления брусков на стол увеличится вдвое. Согласно третьему закону Ньютона, сила нормальной реакции опоры N2 аналогично удваивается. Теперь повторим измерения максимальной силы трения покоя. Она увеличилась в такое же количество раз (т.е. в 2 раза).

Если продолжать увеличивать число брусков, проводя аналогичные измерения динамометром, можно установить, что максимальное значение модуля силы трения покоя пропорционально модулю силы нормальной реакции опоры.

Пусть модуль максимальной силы трения покоя Fтр max. Тогда: Fтр max=µN, где µ — коэффициент пропорциональности, который называется коэффициентом трения. Он характеризует обе трущиеся поверхности и зависит от материала этих поверхностей и от качества их обработки. Определяется коэффициент трения только экспериментально.

Впервые эта зависимость была установлена французским физиком Ш. Кулоном. Он убедился, что максимальная сила покоя не зависит от площади соприкосновения тел.

Сила трения покоя меняется от нуля до некоторого критического значения, равное µN. Почему вообще происходят эти изменения?

Пусть на тело действует некоторая сила F. Оно будет немного смещаться (незаметно для наблюдателя) до тех пор, пока микроскопические шероховатости поверхности не расположатся относительно друг друга таким образом, что последовательная их сцепка сгенерирует силу, равную по значению силе F. Если мы увеличим силу воздействия, то тело опять сдвинется на некоторое расстояние таким образом, что мельчайшие неровности поверхностей будут цепляться друг за друга в другой очередности, что повлияет на величину силы трения.

При F>Fтр max при любом взаимном расположении шероховатостей сила трения не сможет уравновесить действующую силу и уступит своё место скольжению. Зависимость модуля силы трения скольжения от модуля действующей силы продемонстрировано на рисунке ниже.

На самом деле, мы сталкиваемся с силой трения покоя намного чаще, чем думаем. Так, например, при ходьбе или беге на подошвы ног действует сила трения покоя, если только ноги не скользят.

Трение скольжения

Сила трения скольжения зависит не только от состояния соприкасающихся поверхностей, но и от относительной скорости движения тел. Причём это, отнюдь, не простая зависимость. Опыты говорят о том, что зачастую в самом начале скольжения, сила трения становится несколько меньше максимальной силы трения покоя. Только спустя некоторое время, по мере увеличения скорости, она растёт и начинает превосходить Fтр max.

Многие замечали, что первый толчок тяжелого предмета всегда самый сложный. Это как раз и свидетельствует об уменьшении силы трения при появлении скольжения с малой скоростью.

При небольших относительных скоростях движения сила трения скольжения практически не отличается от максимальной силы трения покоя. Собственно, поэтому можно считать её постоянной величиной, равной: Fтр ≈ Fтр max = µN.

Силу трения скольжения можно сильно уменьшить с помощью тонкого слоя жидкости, «сглаживая» процессы между трущимися поверхностями.

Сила трения качения

Сила трения качения значительно меньше силы трения скольжения. Это объясняет факт, что намного легче перекатывать тяжёлый предмет, нежели двигать его. Сила трения зависит от относительной скорости движения тел. Собственно, это и отличает её от сил тяготения и упругости, величины которых определяются только расстоянием.

Силы сопротивления при движении твёрдых тел в жидкостях и газах

Когда твёрдое тело движется в жидкости или газе, то на него действует сила сопротивления среды. Эта сила направлена против скорости тела относительно среды и вызывает торможение.

Важной особенностью силы сопротивления является то, что она появляется только при наличии относительного движения объекта окружающей среды. Сила трения покоя в жидкостях и газах полностью отсутствует.

Собственно, это объясняет тот факт, что сдвинуть массивную лодку на воде возможно, а вот машину на дороге переместить не получится.

Модуль сопротивления Fс зависит от размеров, формы и состояния поверхности тела, свойств среды, в которой происходит движение. Более того, величина Fс зависит и от относительной скорости движения тела и среды.

Ниже на рисунке продемонстрирована зависимость модуля силы сопротивления от модуля относительной скорости тела. При относительной скорости, равной нулю, сила сопротивления не действует на тело (т.е. Fс=0). Когда относительная скорость увеличивается, сила сопротивления сначала растёт медленно, а затем изменяется по более интенсивному закону.

В случае малых скоростей движения, сила сопротивления рассчитывается так: Fс=k1v, где k1 – коэффициент сопротивления, который зависит от формы, размеров, состояния поверхности тела и свойств среды – её вязкости. Этот коэффициент определяется только экспериментально.

При больших скоростях относительного движения сила сопротивления пропорциональна квадрату скорости, т.е.: Fс=k2v2, где k2 – коэффициент сопротивления, неравный k1.

Какую формулу для Fc  использовать? Всё зависит от условий задачи. Например, для легкового автомобиля формула без квадрата скорости подойдёт в случае, когда скорость не превышает 60-80 км/ч. При больших скоростях необходимо уже использовать вторую формулу.
