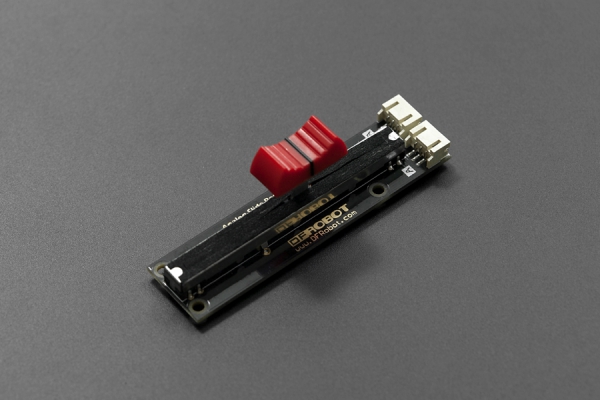

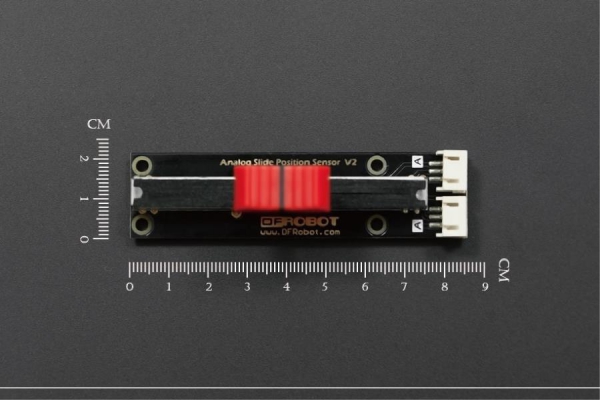

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Ползунковый потенциометр для Arduino и Iskra JS в формате Troyka-модуля. Железки Амперки

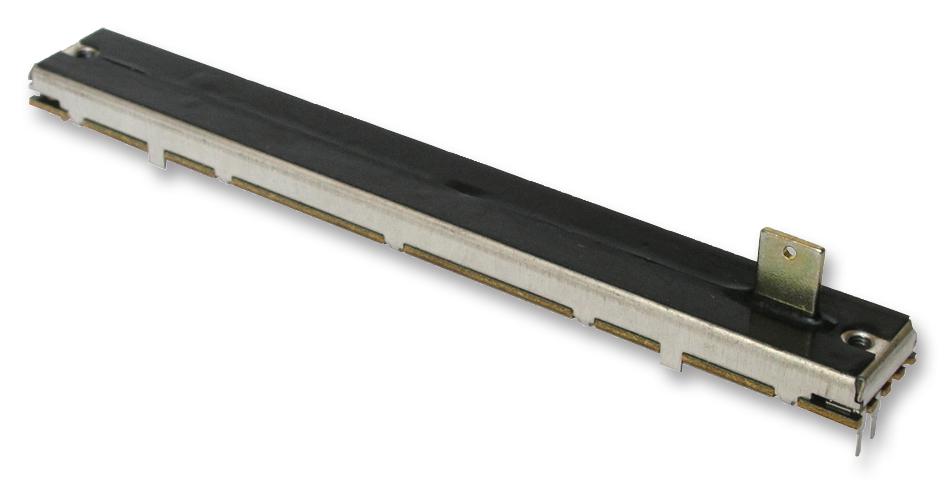

Ползунковые потенциометры
В аппаратуре часто присутствуют подстраиваемые параметры. Для реализации используют переменный резистор.
В зависимости от подключения они позволяют менять ток или напряжение в цепи. Среди радиоэлементов существуют детали, которые могут изменять свой основной параметр. Именно такими являются переменные или регулируемые резисторы. Они отличаются от постоянных тем, что их сопротивление можно плавно менять практически от нуля до определенного значения.
Изменение происходит путем механического перемещения ползунка. Регулируемые или переменные резисторы — виды и размеры разные.
Есть у переменных резисторов разновидности — подстроечные и регулировочные. Чем отличаются переменные резисторы от подстроечных? Тем что подстроечные рассчитаны на небольшое количество регулировок.
У некоторых моделей их количество может исчисляться сотнями или десятками например, у НРА перемещать ползунок можно не более раз. Если посмотреть на таблицу ниже, можно увидеть что у некоторых подстроечных SMD резисторов циклов регулировки всего Пример характеристик подстроечных резисторов SMD. У переменных резисторов этот показатель значительно выше.
Количество перемещений регулятора может исчисляться десятками и даже сотнями тысяч. Так что использовать подстроечные резисторы вместо переменных явно не стоит. Основной недостаток переменных резисторов — их недолговечность. Контакт между резистивным слоем и щеткой постепенно ухудшается. Анимация дает понять, как работает переменный резистор и почему выходит из строя. Переменный резистор может быть двух типов: проволочным и пленочным.
У проволочных на диэлектрическую трубку намотана проволока, вдоль нее перемещается металлический передвижной контакт — ползунок. Его местоположение и определяет сопротивление элемента. Витки проволоки уложены вплотную друг к другу, но они разделены слоем лака с высокими диэлектрическими свойствами. Ползунковые переменные резисторы проволочного типа. Переменные проволочные резисторы — это необязательно трубка с намотанной на нее проволокой как на фото выше.
Такие элементы выпускались в основном несколько десятков лет назад. Современные мало чем отличаются от пленочных, разве что корпус чуть выше, так как проволока все-таки занимает больше места, чем пленка.
В этом случае контакт тоже подвижный, но он закреплен на стержне в центре подковы и чтобы изменить сопротивление, надо повернуть стержень. Регулировочное переменное сопротивление может быть и проволочным, и пленочным, а подстроечные, в основном, делают пленочными. Есть у них внешнее отличие: нет стержня с ручкой, а есть плоский диск с отверстием под отвертку.
Сопротивления этого типа используются только для наладки параметров при пуске или техническом обслуживании аппаратуры. Кроме способа производства есть еще две формы выпуска: для обычного навесного монтажа и SMD-элементы для поверхностного монтажа. SMD резисторы отличаются миниатюрными размерами, выполнены по пленочной технологии. В отличие от постоянных резисторов, у регулируемых не два вывода, а как минимум три. Почему как минимум? Потому что есть модели с дополнительными выводами — их может быть несколько.
Чтобы можно было отличить переменный от подстроечного, у переменного на конце третьего ввода рисуют стрелку, подстроечный изображается более длинной перпендикулярной линией без стрелки. Обозначение на схемах переменных и подстроечных резисторов. Если говорить о расположении выводов, то средний вывод подключен к ползунку, крайние — к началу и концу резистивного элемента.
Переменных резисторов существует немалое количество, с их помощью регулируют звук, громкость, подстраивают частоту, регулируют яркость света. В общем, практически везде, где происходят изменения настроек при помощи бегунков или вращением рукояток стоят эти элементы. Но для разных задач нужны резисторы с различным характером изменений или с разным числом выводов. Вот о разных видах регулируемых сопротивлений и поговорим. Не стоит думать, что при перемещении подвижного контакта сопротивление изменяется линейно.
Такие модели есть, но они используются в основном для регулировки или настройки, в делителях частоты.
Гораздо чаще требуется нелинейная зависимость. Переменные резисторы с нелинейной характеристикой бывают двух типов:.
Характер изменения сопротивления в переменных резисторах. В акустике используют нелинейные элементы с сопротивлением, которое имеет потенциальную зависимость, в измерительной аппаратуре — по логарифмическому. В плеерах, радиоприемниках и некоторых других видах бытовой аппаратуры часто применяются сдвоенные двойные переменные резисторы.
В корпусе элемента скрыты две резистивные пластины. Внешне от обычных они отличаются наличием двух рядов выводов. Бывают двух типов:. Сдвоенный регулируемый резистор и его обозначение. Обозначаются разные типы сдвоенных переменных резисторов на схемах по-разному. С наличием механической связи бегунков при близком расположении изображений резисторов на схеме, ставят связанные между собой стрелочки на рисунке выше слева.
Принадлежность к одному резистору указывается через нумерацию: две части обозначаются как R1. Если обозначение частей спаренного переменного резистора находятся на схеме далеко друг от друга, связь указывается при помощи пунктирных линий на рисунке выше справа.
Буквенное обозначение такое же. Так выглядят сдвоенные и тройные переменные сопротивления. Двойной регулируемый резистор без физической связи между бегунками на схемах ничем не отличается от обычного регулируемого. Частный случай сдвоенного переменного резистора — строенный, счетверенный и т.
Они встречаются не так часто, все больше в акустической аппаратуре. Чаще всего, изменение сопротивления при повороте ручки или передвижении ползунка происходит плавно.
Но для некоторых параметров необходимо ступенчатое изменение параметров. Такие переменные сопротивления называют дискретными. Используют их для ступенчатого изменения частоты, громкости, некоторых других параметров. Дискретный переменный резистор со ступенчатой регулировкой и его обозначение на схеме.
Устройство этого типа резисторов отличается. По сути, внутри находится набор из постоянных резисторов, подключенных к каждому из выходов. При переключении подвижный контакт перескакивает с выхода на выход, подключая к цепи нужный в данный момент резистор.
Принцип действия можно сравнить с многопозиционным переключателем. Такие резисторы мы встречаем часто — в радио и других устройствах. Это с их помощью поворотом ручки включается питание, а затем регулируется громкость. Внешне их отличить невозможно, только по описанию. Переменный резистор с выключателем в одном корпусе: внешний вид и обозначение на схемах. На схемах переменные резисторы с выключателем отображаются рядом с контактной группой, то что это единое устройство, отображается при помощи пунктирной линии, которая соединяет контактную группу с корпусом переменного резистора.
С одной стороны — возле изображения сопротивления — пунктир заканчивается точкой. Она показывает, возле какого из выводов происходит разрыв цепи. При повороте руки регулятора в эту сторону питание отключается. Любое регулируемое сопротивление может подключаться как реостат или потенциометр.
Реостат изменяет силу тока в цепи, для этого подключается подвижный контакт и один из крайних выводов.
Переменный резистор может использоваться как реостат или потенциометр. Потенциометр изменяет напряжение, при подключении задействуют все контакты, получая таким образом делитель напряжения.
Выбирать переменный резистор необходимо не только по стандартным параметрам — сопротивлению, рассеиваемой мощности и допустимой погрешности. Как вы уже, наверное, поняли, придется еще и другие принять во внимание:.
Конечно, основные параметр важны и именно они являются определяющими. Но стоит обращать внимание и на температурный режим. Если оборудование будет работать в помещении, важно, чтобы резистор не перегревался. Для техники, которая будет эксплуатироваться на открытом воздухе, важен нижний диапазон — если предусматривается работа в зимнее время, они должны переносить минусовые температуры. Проверка переменных резисторов не слишком отличается от тестирования обычных. Нужен будет мультиметр с функцией омметра.
Положение щупов стандартное, диапазон измерений выбираем в зависимости от измеряемого параметра.
Если меряем минимальное сопротивление, имеет смысл поставить самый малый диапазон. Для измерения максимального сопротивления, подбираем в зависимости от заявленной характеристики.
При измерениях положение щупов произвольное, так как полярность подаваемого тестового напряжения неважна.
Ручки на резисторы ползунковые (СП3-23Е) для Ласпи куплю.
Вход на сайт. Обратный звонок. Цена: запросить цену в 1 клик. Обратный звонок Мы перезвоним Вам в рабочее время через 1 час 2 часа 3 часа 4 часа 5 часов 6 часов 7 часов 8 часов 9 часов 10 часов 11 часов 12 часов 13 часов 14 часов 15 часов 16 часов Введите ваше имя Введите ваш телефон.
Привет всем. Микшерский пульт-несколько ползунков в обрыве. Можно ли восстановить дорожки на резисторах, например контактолом.
Резисторы переменные ползунковые
Забыли пароль? Переменный резистор — это пассивный электронный компонент, изменяющий свое сопротивление в зависимости от положения центрального контакта. Переменные резисторы предназначены для проведения регулировки или настройки.
Вал резистора доступен для регулировки без разборки корпуса РЭА. По типу движения центрального контакта резисторы подразделяются на движковые и поворотные, по функциональной характеристике бывают типов A, B, D, W она характеризует зависимость сопротивления переменного резистора или напряжения от положения подвижного контакта. Интернет-магазин Платан предлагает Резисторы и резисторы переменные различных производителей по конкурентной цене. Для выбора компонента используйте поиск по параметрам, техническую документацию и описание. Доставка товара осуществляется различными транспортными компаниями или самовывозом из офисов в Москве и Санкт-Петербурге, предлагаем любые виды оплаты. Введите номер заказа Узнать Такой заказ не существует.
Радиоэлементы из старой аппаратуры
Активные темы Темы без ответов. Вы должны войти или зарегистрироваться для размещения новых записей. Резисторы справочник. Переменные резисторы Резисторы которые могут изменять свое сопротивление называются переменными.
Их внешний вид и условное обозначение на схемах приведены на рисунках ниже.
Резисторы относятся к классу пассивных компонентов, и исполняет роль сопротивления электрическому току.
Резисторы ALPS
Местонахождение: Любое. Выбрать несколько. К сожалению, не найдено. Подтвердить Отменить. Фильтр по поставщику: Торговая Гарантия. Монтаж на din-рейку 1RR Новый и оригинальный раздвижной резистор ползунковый резистор.
Переменный резистор: назначение, устройство, виды, проверка мультиметром
Более половины деталей, используемых в современных радиоэлектронных устройствах, составляют резисторы. Резистором от лат. Сопротивление резистора указывают на его корпусе либо в виде числового значения, либо в закодированной форме например, в виде определенных цветных полосок. Условное обозначение резистора приведено в таблице 2 см. В зависимости от материала, из которого изготовлена токопроводящая часть резистора, различают металлические, углеродистые, керамические и другие резисторы.
Для защиты от пыли, влаги и механических повреждений снаружи их покрывают стеклоэмалью или каким-либо другим твердым материалом рис. Лабораторные резисторы, используемые в школе, имеют вид проволочных спиралей, помещенных в углубление пластмассовой колодки рис. В школьных экспериментах применяют также демонстрационные магазины сопротивлений, состоящие из нескольких резисторов в виде проволочных спиралей, рассчитанных на 1, 2 и 5 Ом рис.
Резисторы переменные (реостаты, потенциометры) – электрические устройства, предназначенные для изменения силы тока или напряжения в.
Резисторы ползунковые СП3-23 стерео
Портал QRZ. RU существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений. Мы стараемся размещать только релевантную рекламу, которая будет интересна не только рекламодателям, но и нашим читателям.
как восстановить ползунковый резистор
В одной из предыдущих статей мы обсудили основные аспекты, касающиеся работы с резисторами , так вот сегодня мы продолжим эту тему.
Все, что мы обсуждали ранее, касалось, в первую очередь, постоянных резисторов , сопротивление которых представляет из себя не изменяющуюся величину. Но это не единственный существующий вид резисторов, поэтому в данной статье мы уделим внимание элементам, имеющим переменное сопротивление. Итак, чем же отличается переменный резистор от постоянного? Каким способом?
Вход Забыли пароль?
Конечно сразу начинается повальное чтение книг соответствующей тематики и извлечение оттуда ценной информации о разнообразии радиоэлементов, о работе транзистора и прочих приборов. Когда много чего прочитано, уже имеется представление об условном графическом отображении элементов на схеме, и есть какие-то понятия о принципе работы, возникает проблема переноса схемы с бумаги в реальность, а именно поиск компонентов схемы. Сейчас не составляет проблемы составить список сходить и купить радиодетали, но у многих все же отсутствует возможность приобретения деталей, и на помощь приходит старая сломанная радиоаппаратура.
О том как найти нужные радиодетали в старой технике и пойдет речь в этой статье. Я преднамеренно не буду описывать какую-то конкретную схему, поскольку невозможно охватить все разнообразие электронных компонентов в рамках одного устройства. Так же не буду описывать принципа работы элементов, все это вы уже должны знать.
Резисторы переменные реостаты, потенциометры — электрические устройства, предназначенные для изменения силы тока или напряжения в электрических цепях посредством получения требуемых величин сопротивления. В состав таких резисторов входит проводящий элемент с устройством регулирования сопротивления. Сопротивление может изменяться двумя способами — плавно или ступенчато.
от истоков до наших дней
4 февраля 2015
Bournsстатья
Главной целью основателей компании Bourns в 1947 году было создание прецизионного потенциометра для авиационных приложений. С тех пор прошло почти семьдесят лет, и компания предлагает широкий спектр переменных и подстроечных резисторов для бытовой, промышленной, медицинской электроники.
В статье дан обзор наиболее популярных серий потенциометров и характеристика технологий их производства.
Попытки компании Bourns разработать надежный и точный потенциометр для авиации в 1952 году увенчались успехом – был запатентован первый в мире подстроечный резистор под маркой Trimpot®.
На сегодняшний день Bourns является одним из лидеров отрасли. В линейку выпускаемых компонентов входят как пассивные (резисторы, потенциометры), так и активные полупроводниковые устройства (диоды, тиристоры и так далее).
Переменные и подстроечные резисторы являются неотъемлемой частью современной электроники. Ручки громкости, калибровочные цепи измерительных приборов – все это примеры использования переменных резисторов.
Несмотря на то, что переменные и подстроечные резисторы выполняют одну функцию – изменение сопротивления, они имеют принципиальное отличие и по-разному обозначаются на схемах (рисунок 1).
Рис. 1. Условные графические обозначения резисторов
Переменные резисторы предназначены для частого изменения своего сопротивления и имеют высокую износостойкость.
Они применяются в качестве ручек управления, например, изменением развертки осциллографов, датчиков положения, управления двигателями, датчиков обратной связи в автоматизированных системах управления и так далее.
Подстроечные резисторы используются в калибровочных цепях. Они не предназначены для частого изменения сопротивления. Их износостойкость ограничивается десятками-сотнями рабочих циклов.
Рис. 2. Переменные резисторы Bourns
Номенклатура переменных резисторов Bourns охватывает несколько десятков серий и наименований (рисунок 2):
- переменные резисторы для различных приложений: коммерческой, промышленной, прецизионной электроники;
- резисторы с различными типами резистивного элемента: углеродистые, металлокерамические (кермет), полимерные, проволочные, фирменные Hybritron®;
- классические поворотные, ползунковые переменные резисторы;
- переменные одно- и многооборотные резисторы;
- резисторы с линейным и логарифмическим изменением сопротивления;
- резисторы с отличными электрическими характеристиками и высоким уровнем износостойкости.
Номенклатура подстроечных резисторов Bourns также достаточно богата (рисунок 3):
- подстроечные одно- и многооборотные;
- для SMD и монтажа в отверстия;
- с низким TKC (температурный коэффициент сопротивления) и низким уровнем собственных шумов, с малыми габаритами.
Рис. 3. Подстроечные резисторы Bourns
Переменные резисторы Bourns идеально подходят для панелей управления – пультов операторов станков с ЧПУ, панелей автоматизированных промышленных линий. Одним из их достоинств является возможность использования ручек со счетчиком оборотов производства Bourns (рисунок 4):
- многооборотные с различным числом оборотов;
- со счетчиком полных оборотов и с дополнительной шкалой.
Рис. 4. Ручки/счетчики оборотов
Свойства резисторов сильно зависят от используемой технологии резистивного элемента. Помимо классических – углеродистых, металлокерамических, полимерных, проволочных потенциометров – компания Bourns предлагает уникальные компоненты с использованием технологии Hybritron®.
Потенциометры с углеродистым резистивным элементом. Резистивный элемент выполняется с помощью специальных углеродистых чернил на подложке из текстолита или полимерном основании. Главным достоинством технологии является низкая стоимость. Однако при проектировании следует учитывать некоторые их особенности: низкую стабильность и износостойкость, высокий уровень шумов.
Низкая цена позволяет применять такие потенциометры в коммерческих приложениях.
Металлокерамические потенциометры. Создаются по толстопленочной технологии. В качестве резистивного элемента используется металлокерамика (Кермет). Этот материал обладает отличными свойствами: широким диапазоном сопротивлений, высокой линейностью, отличной стабильностью характеристик при самых неблагоприятных условиях окружающей среды. Уровень собственных шумов для керметов ниже, чем у углеродистых потенциометров.
По уровню TKC керметы превосходят и углеродные, и полимерные аналоги, но уступают проволочным потенциометрам.
Диапазон рабочих частот для таких приборов составляет более 100 МГц.
Потенциометры с резистивным элементом из проводящих пластиков (полимерные потенциометры). Созданы с применением толстопленочной технологии. Поверхность пленок получается более ровной по сравнению с керметами. Это дает таким потенциометрам следующие преимущества перед керметами: меньшее значение собственных шумов, большую износостойкость.
Стоит отметить, что по стойкости к негативным воздействиям окружающей среды данные компоненты уступают керметам. Для них важно обеспечивать герметизацию корпуса потенциометра. По уровню мощности и TKC керметы также имеют преимущества.
Особенностью производства полимерных пленок является возможность лазерной подстройки. Благодаря этому именно полимерные резистивные элементы используются для создания прецизионных переменных резисторов.
Проволочные потенциометры. Резистивным элементом таких компонентов являются высокоомные проволочные проводники.
Эти проводники наматываются на непроводящую втулку наподобие однослойной катушки. Такие резисторы имеют важные преимущества: отличную линейность и лучший TKC среди других конструкций.
Однако при проектировке следует учитывать и некоторые особенности применения. Во-первых, в отличие от ранее описанных технологий, проволочные переменные резисторы имеют характерные скачки в регулировочной характеристике. При переходе подвижного контакта от витка к витку резистивной проволоки происходит скачкообразное изменение сопротивления. Для снижения этого негативного эффекта стараются уменьшить диаметр проволоки и увеличить число витков.Во-вторых, конструктивное исполнение в виде однослойной катушки приводит к большой собственной индуктивности. Из-за этого диапазон рабочих частот значительно сокращается.
Потенциометры Hybritron®. Эти резисторы используют проволочные сопротивления с полимерным проводящим покрытием. Такие потенциометры сочетают все преимущества проволочной и полимерной технологий:
- отличный TKC и линейность, как и у проволочных потенциометров;
- высокую износостойкость и непрерывную (без скачков) разрешающую характеристику, как в полимерных переменных резисторах.
Проволочные и Hybritron®-потенциометры из-за отличных характеристик и высокой цены, применяют для особо ответственных и прецизионных приложений.
Тип резистивного элемента оказывает решающее воздействие на значения основных характеристик потенциометров.
Характеристики переменных и подстроечных резисторов
Выбор конкретного потенциометра делается с учетом целого ряда параметров.
Номинальное сопротивление, Ом – полное сопротивление резистора на постоянном токе между основными выводами при крайнем максимальном положении движка (потенциометр выведен на максимальное значение).
Минимальное сопротивление, Ом – минимальное сопротивление резистора на постоянном токе между основными выводами при крайнем минимальном положении движка (потенциометр выведен на минимальное значение).
Рис. 5. Типы характеристики изменения сопротивления переменных резисторов
Регулировочная характеристика показывает зависимость между изменением положения подвижного контакта и сопротивления потенциометра (рисунок 5).
Например, для линейных переменных резисторов линейное изменение угла поворота движка вызывает линейное изменение сопротивления. Соответственно, для логарифмических потенциометров сопротивление меняется логарифмически.
Непрерывность регулировочной характеристики характерна для всех типов резистивных элементов, за исключением проволочных.
Допускаемое отклонение сопротивлений, % – отклонение реального значения сопротивления потенциометра от номинального.
Температурный коэффициент сопротивления, 10-6/°С, характеризует изменение сопротивления резистора при изменении температуры на 1°С.
Номинальная мощность рассеяния, Вт – допустимая рассеиваемая мощность при заданной температуре окружающей среды.
Предельное рабочее напряжение, В характеризует максимальное сопротивление, прикладываемое между выводами потенциометра.
Износоустойчивость циклов (или оборотов) характеризует число циклов полного изменения сопротивления (положения движка), при котором потенциометр сохраняет заявленные свойства.
С точки зрения механической эксплуатации важны характеристики числа оборотов. Потенциометры могут быть как однооборотные, так и многооборотные.
При выборе следует учитывать и такие параметры как диапазон рабочих температур, уровень пыле- и влагозащищенности. В ряде случаев необходимо обращать внимание на виброустойчивость и ударопрочность.
Если проводить анализ характеристик потенциометров с различными резистивными элементами, то окажется, что каждый из них имеет преимущества и особенности работы. Это сказывается на выборе областей их применения.
Области применения переменных и подстроечных резисторов
Применение того или иного типа переменного или подстроечного резистора определяется достоинствами используемых резистивных элементов (таблица 1).
Таблица 1. Достоинства и особенности применения различных типов потенциометров
| Резистивный элемент | Характерис- тика | Приложение | |||||||||||
| Углеро-дистый | Кер-мет | Проводя-щий пластик | Hybitron | Прово-лочный | Обратная связь серво-приводов | Датчики положе-ния | Датчики угла поворо-та вала | Источ-ники питания | Калиб-ровочные схемы | Мосто-вые схемы | Коммер-ческие приложе-ния | Панели управ-ления | |
| 2 | 1 | 2 | 2 | 2 | Диапазон сопротив- лений | L | L | L | M | M | L | M | M |
| 2 | 2 | 3 | 2 | 1 | Номинальная точность | L | L | L | M | M | H | M | M |
| 3 | 2 | 3 | 2 | 1 | TKR | M | L | L | M | M | H | M | M |
| 2 | 1 | 3 | 2 | 1 | Мощность | L | L | L | L | M | M | M | M |
| 3 | 3 | 2 | 2 | 1 | Собственные шумы | M | M | M | L | M | L | L | M |
| 1 | 1 | 1 | 2 | 3 | Разрешение | M | M | M | M | M | M | M | H |
| 2 | 2 | 2 | 2 | 3 | Плавность подстройки | M | M | M | M | M | M | M | H |
| 3 | 1 | 2 | 2 | 1 | Работа в жестких условиях | H | H | M | H | M | M | L | M |
| 2 | 2 | 2 | 2 | 1 | Линейность | M | H | H | H | H | H | L | H |
| 4 | 4 | 1 | 2 | 4 | Износо-стойкость | H | H | H | H | L | H | M | H |
| 1 | 2 | 3 | 5 | 4 | Стоимость | – | |||||||
| Рейтинг: 1 – отлично 2 – хорошо 3 – удовлетворительно | Важность значения характеристики: L – низкая M – средняя H – высокая | ||||||||||||
Подстроечные резисторы используются в различных калибровочных схемах.
Калибровка, как правило, является достаточно редким процессом. Для таких случаев износостойкость не является важным параметром. Гораздо более важно выполнить требования температурной стабильности и низкого уровня шумов. По этой причине для подстроечных резисторов оптимальным выбором будет использование металлокерамического резистивного элемента.
Для коммерческих приложений наиболее важным требованием может оказаться стоимость, а остальные параметры можно считать не столь критичными. В таких случаях углеродистые потенциометры оказываются вне конкуренции.
Среди типовых коммерческих приложений можно выделить следующие сферы: бытовую технику (холодильники, плиты, газовые колонки), аудиотехнику (ручки громкости, тюнеры.), джойстики, манипуляторы и так далее.
Для промышленных приложений углеродистые переменные резисторы применяются редко из-за низких износоустойчивости и устойчивости к воздействиям внешней среды. Если требуется высокая износостойкость, например, для пультов управления, то оптимальным вариантом будут полимерные потенциометры.
Для прецизионных схем измерительной, медицинской или промышленной электроники подойдут однооборотные металлокерамические потенциометры. Если при этом требуется высокая стабильность, то применение проволочных или Hybitron®-потенциометров оказывается единственным оправданным выбором. Однако в этом случае следует учитывать низкий диапазон рабочих частот таких резисторов.
Переменные резисторы Bourns для панелей управления бытовой техникой
Современные бытовые приборы трудно представить без панелей управления. Такие панели, как правило, достаточно просты и включают различные кнопочные элементы и регулировочные ручки (управление громкостью, подстройка частоты радиоприемников и так далее). Регулировка происходит достаточно часто, поэтому для этих целей идеально подходят переменные резисторы.
Одним из основных требований к компонентам для бюджетных приложений становится низкая стоимость. По этой причине использование классических углеродистых переменных резисторов оказывается оправданным, несмотря на недостатки, перечисленные выше.
Впрочем, углеродистые потенциометры могут применяться и в других областях электроники – в медицинской и даже промышленной.
Компания Bourns предлагает несколько серий переменных однооборотных углеродистых резисторов для коммерческих приложений (таблица 2, рисунок 6).
Рис. 6. Переменные углеродистые резисторы Bourns для коммерческих приложений
Таблица 2. Параметры углеродистых переменных резисторов Bourns
| Параметр | Серия | ||||||
| PDB12 | PDB18 | PDA24 | PDB24 | PTV09 | PTD90 | PTR90 | |
| Резистивный элемент | Углеродистый | ||||||
| Число оборотов | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Установочный диаметр, мм | 12 | 17 | 24 | 24 | 9 | 9 | 9 |
| Форма корпуса | Цилиндрическая | Прямоугольная | |||||
| Рейтинг IP | IP30 | IP30 | IP30 | IP30 | IP40 | IP40 | IP40 |
| Фиксатор | есть | есть | нет | есть | есть | есть | есть |
| Вал | Изолир. | Металл | Металл | Металл | Пластик | Металл | Металл |
| Линейная версия | + | + | + | + | + | + | + |
| Логарифмическая версия | + | + | + | + | + | + | + |
| Обратная логарифмическая версия | – | – | – | + | + | – | + |
| Точность, % | ±20 | ±20 | ±15 | ±20 | ±20 | ±10; ±20 | ±10; ±20 |
| Диапазон сопротивлений, кОм | 1…1000 | 1…1000 | 10…1000 | 1…1000 | 1…1000 | 1…1000 | 1…1000 |
| Мощность линейной версии, Вт | 0,08 | 0,2 | 0,5 | 0,5 | 0,05 | 0,05 | 0,05 |
| Мощность логарифмических версий, Вт | 0,04 | 0,1 | 0,25 | 0,25 | 0,05 | 0,025 | 0,025 |
Износостойкость, тыс. об. | 15 | 15 | 200 | 15/500 | 10 | 15 | 15 |
| Максимальное число потенциометров в корпусе | 2 | 2 | 1 | 1 | 1 | 1…8 | 1…8 |
Большинство представленных серий имеет две модификации регулировочной характеристики: линейную и логарифмическую. Ряд серий – PTV09, PTV09, PVR90 – имеет модификацию с обратной логарифмической характеристикой.
Стандартная точность номинального сопротивления для большинства серий составляет ±20%, а износостойкость – 15 тысяч циклов. Типовой диапазон номинальных сопротивлений – 1…1 кОм.
Стоит особенно выделить серию PDA24. Ее представители имеют износостойкость до 200 тысяч циклов, а точность составляет ±15%.
Класс пыле- и влагозащищенности представленных резисторов невысок – IP30. Это означает, что данные потенциометры защищены от попадания твердых предметов диаметром более 2,5 мм, но защита от влаги отсутствует.
Для PDA24 рейтинг IP не устанавливается.
Более высокий рейтинг защиты – IP40 – имеют серии PTV, PTD, PTR (защита от проникновения частиц более 1 мм).
Низкие температурная стабильность сопротивления и износостойкость, высокий уровень шумов, низкий рейтинг защиты IP не позволяют использовать данные серии в ответственных промышленных приложениях. Для этой цели больше подходят потенциометры с металлокерамическим или полимерным резистивным элементом.
Переменные резисторы Bourns для промышленных панелей управления
Промышленные панели управления (пульты операторов ЧПУ, панели управления автоматизированных производств) имеют те же требования к переменным резисторам, что и коммерческие панели. Однако добавляются и дополнительные: увеличенный срок службы, высокая степень защиты IP.
Для таких случаев подойдут серии однооборотных потенциометров от Bourns (таблица 3, рисунок 7).
Рис. 7. Переменные резисторы Bourns для промышленных панелей управления
Таблица 3.
Параметры углеродистых переменных резисторов Bourns
| Параметр | Серия | ||||
| 3310 | 620 | 3851 | 3852 | 3856 | |
| Резистивный элемент | Проводящий пластик | Кермет | Проводящий пластик | Кермет | Кермет |
| Число оборотов | 1 | 1 | 1 | 1 | ~4 |
| Установочный диаметр, мм | 9 | 13 | 3/4 | ||
| Форма корпуса | Куб | Цилиндр | |||
| Рейтинг IP | IP67 | – | IP40 | ||
| Вал | Пластик | Металл | |||
| Линейная версия | + | + | + | + | + |
| Логарифмическая версия | + | – | + | + | + |
| Обратная логарифмическая версия | + | – | + | + | + |
| Точность, % | ±20 | ±20 | ±10; ±20 | ±5; ±10; ±20 | ±5; ±10; ±20 |
| Диапазон сопротивлений, кОм | 1…1000 | 0,100…4700 | 1…1000 | 0,1…1000 | 0,1…1000 |
| Мощность, Вт | 0,25 | 1 | 0,5; 1 | 1; 2 | 1; 2 |
Износостойкость, тыс. об. | 10 | 25 | 100 | 50 | 50 |
В серии 3310 используется резистивный элемент из полимерного пластика. Срок службы данного потенциометра относительно невелик, однако серия имеет класс защиты IP67. Это значит, что данные резисторы полностью защищены от попадания пыли и выдерживают кратковременное погружение на глубину до 1 метра.
Серия 0620 оснащена металлокерамическим резистивным элементом. Износостойкость данных потенциометров выше, чем у углеродистых аналогов. и достигает 25 тысяч циклов поворотов. Диапазон доступных номинальных сопротивлений также широк: 100 Ом…4,7 МОм.
Серии 3851/52/53 имеют одинаковое корпусное исполнение, но различаются рядом характеристик. Это связано с тем, что в серии 3851 используется резистивный элемент из полимерного пластика, что приводит к повышению износостойкости до 100 тысяч оборотов.
Серии 3852/53 представляют собой металлокерамические потенциометры, главным преимуществом которых является высокая начальная точность – до 5%.
Для приложений измерительной и медицинской техники компания Bourns предлагает использовать одно- и многооборотные прецизионные потенциометры.
Однооборотные прецизионные переменные резисторы Bourns
Для прецизионных приложений важна точность и стабильность сопротивления. Наилучшую точность могут обеспечить полимерные потенциометры с лазерной подстройкой.
Серии 6539 и 6630 производства компании Bourns имеют точность номинального сопротивления не хуже 15% (таблица 4, рисунок 8). Для серий 6537/38 точность составляет 10%. При этом линейность характеристики не превышает единиц процентов.
Рис. 8. Прецизионные однооборотные переменные резисторы Bourns
Таблица 4. Параметры прецизионных однооборотных переменных резисторов Bourns
| Параметр | Серия | |||
| 6630 | 6539/6639 | 6537 | 6538 | |
| Резистивный элемент | Проводящий пластик | |||
| Число оборотов | 1 | 1 | 1 | 1 |
| Установочный диаметр, дюйм | 7/8 | 7/8 | 7/8 | 7/8 |
| Форма корпуса | – | Цилиндрическая | ||
| Рейтинг IP | IP40 | IP50 | ||
| Вал | Металл | |||
| Линейная версия | + | + | + | + |
| Точность, % | ±15 | ±15 | ±10 | ±10 |
| Диапазон сопротивлений, кОм | 1…20 | 1…100 | 1…100 | 1…100 |
| Мощность, Вт | 1 | 1 | 1 | 1 |
Износостойкость, млн. об. | 5 | 10 | 10 | 20 |
Диапазон номинальных сопротивлений для большинства серий составляет 1…100 кОм, для серии 6630 диапазон равен 1…20 кОм.
Все серии имеют линейную регулировочную характеристику.
Использование полимерного резистивного элемента позволяет достигать отличных показателей износостойкости – до 10 миллионов циклов. Максимальной износостойкостью отличается серия 6538 – до 20 миллионов оборотов.
Применяться эти серии могут в медицинской, промышленной и измерительной электронике.
Существуют исполнения как для построения интерфейсов «человек-машина» – HMI, так и для интерфейсов «машина-машина» – MMI (для приложений промышленной автоматизации).
Многооборотные прецизионные переменные резисторы Bourns
Многооборотные прецизионные переменные резисторы производства компании Bourns используют две основных технологии: проволочную и Hybritron®. Проволочные резисторы имеют наилучшую температурную стабильность, широкий диапазон сопротивлений и наибольшую допустимую мощность рассеивания.
Потенциометры Hybritron®, кроме того, лишены основного недостатка проволочной технологии – скачков в регулировочной характеристике. Линейность для всех серий составляет не ниже 0,25%.
Все преимущества проволочных резисторов свойственны сериям 3500/01, 3549, 3540/41, 3543/45, 3590 (таблица 5, рисунок 9). Для каждого ряда серии доступны потенциометры, выполненные по любой из технологий – проволочной или Hybritron®. В сериях 368x используется металлокерамический резистивный элемент.
Рис. 9. Прецизионные многооборотные переменные резисторы Bourns
Таблица 5. Параметры прецизионных многооборотных переменных резисторов Bourns
| Параметр | Серия | |||||||
| 3500/3501 | 3549 | 3540 | 3541 | 3543 | 3545 | 3590 | 368x | |
| Резистивный элемент | Проволочный/ Hybritron® | Проволочный/ Hybritron® | Проволочный | Hybritron® | Проволочный | Проволочный | Проволочный | Кермет |
| Число оборотов | 10 | 10 | 10 | 10 | 3 | 5 | 10 | – |
| Установочный диаметр, дюйм | 7/8 | 7/8 | 7/8 | 7/8 | 7/8 | 7/8 | 7/8 | – |
| Форма корпуса | Цилиндрическая | Прямоуголь-ная | ||||||
| Рейтинг IP | IP65 | IP50 | IP40 | IP40 | IP40 | IP40 | IP40 / IP65 | IP40 |
| Вал | Металл | Металл/пластик | Пластик | |||||
| Линейная версия | + | + | + | + | + | + | + | + |
| Линейность, % | ±0,2 | ±0,2 | ±0,25 | ±0,25 | ±0,25 | ±0,25 | ±0,25 | ±0,1 |
| Диапазон сопротивлений, кОм | 0,05…200 | 0,1…100 | 1…100 | 1…100 | 0,02…50 | 0,050…50 | 0,2…100 | 0,01…1 |
| Мощность, Вт | 2 | 2 | 2 | 2 | 1 | 1,5 | 2 | 2 |
Износостойкость, млн. об. | 2 | до 10 | 5 | 5 | 0,3 | 0,5 | 1 | 0,075 |
| Максимальное число потенциометров в корпусе | 2 | 2 | 2 | 2 | 2 | 2 | – | 1 |
Каждая из представленных серий имеет свои ключевые преимущества.
Серия 3500/01 отличается широким диапазоном сопротивлений 0,05…200 кОм и точностью ±0,2%. Резисторы данной серии выполняются в корпусе с полной защитой от пыли и рейтингом IP65. Число оборотов составляет 10.
Серии 3543/45 оснащены проволочным резистивным элементом и не имеют версии Hybritron®. Их износостойкость невелика – до 500 тысяч оборотов. Серии 3540/41 имеют увеличенную износостойкость до 5 миллионов оборотов. Серия 3549 имеет максимальную износостойкость до 10 миллионов циклов поворотов. Точность значения сопротивления ±0,2 %. Важной особенностью серий 3500/01 и 3590 является доступность версии с высоким уровнем защиты – IP65.
Отдельно стоит отметить потенциометры 368x. Они имеют возможность псевдо цифровой установки сопротивления с помощью трехзначного кода. При этом шаг изменения сопротивления – от 0,001% (3685). Используемый металлокерамический элемент ограничивает срок службы данных переменных резисторов – всего 75 тысяч переключений каждого движка.
Переменные резисторы используются для частого изменения сопротивления. Для точной подстройки (например, в калибровочных цепях) используют подстроечные резисторы.
Подстроечные резисторы Trimpot® Bourns
Для калибровочных цепей измерительной, медицинской, промышленной и профессиональной электроники характерны вполне определенные требования: высокая стабильность сопротивления, низкий уровень шумов. Для этих целей наиболее подходят резистивные элементы, выполненные по металлокерамической технологии.
Компания Bourns предлагает однооборотные и многооборотные подстроечные резисторы Trimpot®.
Однооборотные подстроечные резисторы серий 3303, 3306, 3313, 3314, 3329, 3362, 3386 имеют схожие характеристики, но имеется и ряд отличительных черт (таблица 6, рисунок 10).
Рис. 10. Однооборотные подстроечные резисторы Bourns
Таблица 6. Параметры однооборотных подстроечных резисторов Bourns
| Параметр | Серия | ||||||
| 3303 | 3306 | 3313 | 3314 | 3329 | 3362 | 3386 | |
| Резистивный элемент | Кермет | ||||||
| Износостойкость, об. | 20 | 50 | 100 | 200 | |||
| Число оборотов | 1 | ||||||
| Мощность, Вт | 0,15 | 0,2 | 0,125 | 0,25 | 0,5 | ||
| Монтаж | SMD | В отверстия | SMD | В отверстия | |||
| Диапазон сопротивлений | 100 Ом…1 МОм | 10 Ом…2 МОм | 10 Ом…1 МОм | 10 Ом…50 кОм | 10 Ом…2 МОм | ||
| CRV/ENR, % | 5 | 3 | 1 | 2 | |||
| TKR, ppm/°C | ±250 | ±150 | ±100 | ||||
Серии негерметичных потенциометров 3303 и 3306 имеют самые скромные показатели шумов (5% и 3%) и невысокую износостойкость (20 и 50 циклов)._%D0%BD%D0%B7%D0%B04-688-000_%D1%81-1-%D1%81-14.jpg)
Уровень ТКС для них составляет ±250х10-6/°C. Серии 3313, 3314, 3329, 3362, 3386 отличаются герметичным исполнением. При этом серии 3329, 3362, 3386 имеют повышенную износостойкость – до 200 циклов оборотов. Серии 3362 и 3386 отличаются меньшим уровнем шумов (1% и 2%), большой допустимой мощностью (0,5 Вт), низким ТКС (±100х10-6/°C). Серия предназначена для монтажа в отверстия.
В многооборотных подстроечных резисторах Trimpot® серий 3224, 3266, 3296, 3006 и 3214 используются металлокерамические резистивные элементы (таблица 7, рисунок 11). По характеристикам данные серии близки к описанным выше однооборотным образцам: TKC для них составляет ±100х10-6/°C, диапазон доступных сопротивлений – 10 Ом…5 МОм, износостойкость – 200 циклов. Уровень шумов и изменения контактного сопротивления лежит в границах ±1% (или 2 Ом).
Рис. 11. Многооборотные подстроечные резисторы Bourns
Таблица 7. Параметры многооборотных подстроечных резисторов Bourns
| Параметр | Серия | ||||
| 3224 | 3266 | 3296 | 3006 | 3214 | |
| Резистивный элемент | Кермет | ||||
Износостойкость, об. | 200 | ||||
| Число оборотов | 12 | 12 | 25 | 15 | 5 |
| Мощность, Вт | 0,25 | 0,25 | 0,5 | 0,75 | 0,25 |
| Монтаж | SMD | В отверстия | SMD | ||
| Диапазон сопротивлений | 10 Ом…2 МОм | 10 Ом…1 МОм | 10 Ом…2 МОм | 10 Ом…5 МОм | 10 Ом…2 МОм |
| CRV/ENR, % (Ом) | 1 (2) | 3 (3) | |||
| TKR, ppm/°C | ±100 | ||||
Серии 3224 и 3214 предназначены для поверхностного монтажа. Серии 3296, 3266, 3006 имеют выводное исполнение.
Ручки-счетчики оборотов от Bourns
Для многооборотных переменных резисторов компания Bourns предлагает использовать специализированные ручки с функцией подсчета оборотов (таблица 8, рисунок 12). Кроме того, серии H-xx имеют дополнительную разметку в виде шкалы угла поворота ручки.
Рис. 12. Ручки/счетчики оборотов
Таблица 8. Параметры ручек/счетчиков оборотов
| Параметр | Серия | |||||
| H-46 | H-22 | H-23 | H-516 | CT-23 | CT-26 | |
| Число оборотов | 0…20 | 0…15 | 0…15 | 0…15 | 0…10 | 0…10 |
| Отображение | Круговая шкала + число оборотов | – | Число оборотов | |||
| Делений на оборот | 100 | 50 | 50 | 50 | 500 | 500 |
| Фиксатор | + | + | + | + | + | + |
| Диаметр, мм | 46 | 22 | 22 | 22 | 27 | 28 |
| Глубина, мм | 25 | 24 | 24 | 25 | 31,5 | 31,5 |
| Вес, г | 73 | 15 | 15 | 7 | 34 | 34 |
Основными областями применения данных ручек являются панели управления для промышленной и медицинской электроники.
Заключение
Компания Bourns предлагает широчайший выбор переменных и подстроечных резисторов и является ведущим мировым брендом и «законодателем мод» в этой области. Производственный портфель Bourns включает резисторы:
- с различными типами резистивного элемента: углеродистые, металлокерамические (кермет), полимерные, проволочные, фирменные Hybritron®;
- одно- и многооборотные;
- классические поворотные, ползунковые переменные резисторы;
- переменные резисторы с линейным и логарифмическим изменением сопротивления;
- прецизионные, промышленные, общего назначения;
- с отличными электрическими характеристиками и высоким уровнем износостойкости.
Предлагаемые серии резисторов востребованы в бытовой, медицинской, промышленной, измерительной, тестовой электронике. Наиболее популярные серии и номиналы представлены на складе КОМПЭЛ – официального дистрибьютора Bourns. Кроме этого, КОМПЭЛ предоставляет техническую поддержку, спец.
цены и проектные поставки на весь спектр продукции Bourns.
Литература
- Sensors and Controls. SOLUTIONS GUIDE. Bourns, 2003;
- Bourns® Trimpot® Product Catalog. – Bourns, 2004;
- Selecting the Appropriate Position Feedback Sensor for Factory Automation Valve Designs. WHITE PAPER. Bourns, 2011;
- http://www.bourns.com/.
Получение технической информации, заказ образцов, заказ и доставка.
•••
Ползунковый резистор 10к в Украине. Цены на Ползунковый резистор 10к на Prom.ua
Резистор-слайдер повзунковий для Arduino (2 канали) 10кОм
На складе
Доставка по Украине
126 грн
Купить
Интернет-магазин «Мега-Радиодетали»
Резистор переменный, потенциометр Wh248 B10K линейный 15мм 10кОм JS
Доставка по Украине
146.22 грн
73.11 грн
Купить
Интернет магазин «Justprice»
Резистор переменный, потенциометр Wh248 B10K линейный 15мм 10кОм стерео JS
Доставка по Украине
146.
22 грн
73.11 грн
Купить
Интернет магазин «Justprice»
Резистор переменный, потенциометр 3590S-2-103L 10кОм многооборотный JS
Доставка по Украине
309.46 грн
154.73 грн
Купить
Интернет магазин «Justprice»
Резистор переменный, потенциометр Wh248 B10K линейный 15мм 10кОм RT
Доставка по Украине
131.99 грн
66 грн
Купить
Резистор переменный, потенциометр Wh248 B10K линейный 15мм 10кОм стерео RT
Доставка по Украине
131.99 грн
66 грн
Купить
Резистор переменный, потенциометр 3590S-2-103L 10кОм многооборотный RT
Доставка по Украине
295.23 грн
147.62 грн
Купить
Резистор переменный, потенциометр Wh248 B10K линейный 15мм 10кОм KR
Доставка по Украине
131.06 грн
65.53 грн
Купить
Интернет-Магазин Karamell
Резистор переменный, потенциометр Wh248 B10K линейный 15мм 10кОм стерео KR
Доставка по Украине
131.06 грн
65.
53 грн
Купить
Интернет-Магазин Karamell
Резистор переменный, потенциометр 3590S-2-103L 10кОм многооборотный KR
Доставка по Украине
294.30 грн
147.15 грн
Купить
Интернет-Магазин Karamell
Резистор с ручкой и шкалой Потенциометр RV24YN 20S B103 (10 кОм) RV24YN20F
На складе в г. Киев
Доставка по Украине
115 грн
Купить
INDA.COM.UA
Резистор Потенциометр WX118 (10 кОм) длинный шток
На складе в г. Киев
Доставка по Украине
145 грн
Купить
INDA.COM.UA
Резистор 1К — 0,25W ±1% — 10 шт.
На складе в г. Вознесенск
Доставка по Украине
10 грн
Купить
ArduinoKit обучающие наборы
Резистор 10К; 0,25W; ±1% — 10 шт.
На складе в г. Вознесенск
Доставка по Украине
10 грн
Купить
ArduinoKit обучающие наборы
Резистор переменный, потенциометр 3590S-2-103L 10кОм многооборотный
На складе в г.
Ровно
Доставка по Украине
по 90 грн
от 10 продавцов
90 грн
Купить
PROMRV
Смотрите также
Резистор переменный, потенциометр Wh248 B10K линейный 15мм 10кОм
На складе
Доставка по Украине
20 — 40 грн
от 11 продавцов
20 грн
Купить
PROMRV
Резистор переменный, потенциометр Wh248 B10K линейный 15мм 10кОм стерео
На складе в г. Ровно
Доставка по Украине
по 20 грн
от 11 продавцов
20 грн
Купить
PROMRV
Резистор 10 кОм 0.25Вт (-+5%)
На складе в г. Кривой Рог
Доставка по Украине
0.45 грн
Купить
Интернет магазин ARDU.NET
Резистор многооборотный, потенциометр 3590S-2-103L 10 кОм
На складе в г. Кропивницкий
Доставка по Украине
65 грн
Купить
Sxemki.
com
Резистор переменный, потенциометр 3590S-2-103L 10кОм многооборотный
На складе
Доставка по Украине
90 — 117 грн
от 4 продавцов
204 грн
102 грн
Купить
GoodStore | Подарки, Товары для дома и работы
Резистор переменный, потенциометр Wh248 B10K линейный 15мм 10кОм стерео
На складе
Доставка по Украине
по 20 грн
от 6 продавцов
20 грн
Купить
Techland
Резистор переменный, потенциометр Wh248 B10K линейный 15мм 10кОм стерео
Доставка по Украине
87 грн
60 грн
Купить
ІНТЕРНЕТ-МАГАЗИН «Доставлено «
Резистор переменный, потенциометр Wh248 B10K линейный 15мм 10кОм
Доставка по Украине
87 грн
60 грн
Купить
ІНТЕРНЕТ-МАГАЗИН «Доставлено «
Резистор 10к Ом
На складе в г. Одесса
Доставка по Украине
Купить
Интернет-магазин DIYelectronics
Резистор переменный, потенциометр Wh248 B10K линейный 15мм 10кОм
На складе в г.
Ровно
Доставка по Украине
20 грн
Купить
Double-Shop
Резистор переменный, потенциометр Wh248 B10K линейный 15мм 10кОм стерео
На складе в г. Ровно
Доставка по Украине
20 грн
Купить
Double-Shop
Резистор переменный проволочный 10К
На складе в г. Киев
Доставка по Украине
131 — 140 грн
от 2 продавцов
140 грн
Купить
Landis
Резистор переменный, потенциометр Wh248 B10K линейный 15мм 10кОм
На складе
Доставка по Украине
по 20 грн
от 2 продавцов
29 грн
20 грн
Купить
Sat-ELLITE.Net ➤ ИНТЕРНЕТ-СУПЕРМАРКЕТ
Резистор силовой проволочный 25Вт 10кОм
На складе
Доставка по Украине
39 грн
Купить
Интернет-магазин радиодеталей Radioformat
Фелер 404
Фелер 404 изображение/svg+xmlAuswahl von Land und Sprache beeinflusst Deine Geschäftsbedingungen, Produktpreise und Sonderangebote
Sprache
Верунг
Preise
нетто
брутто
нетто
брутто
Nutze diesuchmaschine, um Themen zu finden, die Dich interessieren:
Каталог Ви кауфт человек Хильфе
или zurück zu: Дом
Abonnieren Sie jetzt
В том же информационном бюллетене вы найдете самые интересные и интересные сведения о новых продуктах, товарах и услугах на веб-сайте TME.
Hier können Sie sich auch von der Liste abmelden.
* Pflichtfeld
AnmeldenAuf Mitteilungsblatt verzichten
Ich habe mich mit der Ordnung des TME-Bulletins bekannt gemacht und erteile meine Zustimmung, damit das elektronische Informationsbulletin des TME-Dienstes meine E-Mail-Adresse geschickt wird. Ordnung des TME-Bulletins
* 1. Transfer Multisort Elektronik sp. о.о. mit Sitz в Лодзи, Адрес: ул. Устронная 41, 93-350 Łódź teilt hiermit mit, dass sie der Administrator Ihrer personenbezogenen Daten sein wird.
2. Ein Datenschutzbeauftragter wird beim Administrator der personenbezogenen Daten ernannt und kann per E-Mail unter [email protected] kontaktiert werden.
3. Ihre Daten werden verarbeitet auf Grundlage von Art. 6 Абс. 1 лит. a) der Verordnung des Europäischen Parlaments und des Rates (EU) 2016/679 vom 27.
April 2016 zum Schutz natürlicher Personen bei der Verarbeitung personenbezogener Daten und zum freien Datenverkehr und zur Aufhebung der Richtlinie 95/46/EG (nachstehend «DSGVO» genannt), um an die angegebene E-Mail-Adresse den elektronischen Newsletter von TME zu senden.
4. Die Angabe der Daten ist freiwillig, jedoch für den Versand des Newsletters erforderlich.
5. Ihre personenbezogenen Daten werden gespeichert, bis Ihre Einwilligung für die Verarbeitung Ihre personenbezogenen Daten widerufen.
6. Sie haben das Recht auf Zugang, Berichtigung, Löschung oder Einschränkung der Verarbeitung Ihrer Daten;
Soweit Ihre personenbezogenen Daten aufgrund einer Einwilligung verarbeitet werden, haben Sie das Recht, die Einwilligung zu widerufen. Der Widerruf der Einwilligung berührt nicht die Rechtmäßigkeit der Verarbeitung auf der Grundlage der Einwilligung vor dem Widerruf.
7. Soweit Ihre Daten zum Zwecke des Vertragsabschlusses und der Vertragsabwicklung oder aufgrund Ihrer Einwilligung verarbeitet werden, haben Sie auch das Recht, Ihre personenbezogenen Daten zu übertragen, d.
час von der verantwortlichen Stelle in structurierter, allgemein üblicher und maschinenlesbarer Form zu erhalten. Sie können diese Daten einen anderen Datenadministrator übersenden.
8. Sie haben auch das Recht, eine Beschwerde bei der für Datenschutz zuständigen Aufsichtsbehörde einzureichen.
больше Венигер
TME-Newsletter abonnieren
Ангбот — Рабат — Нойхайтен. Sei auf dem Laufenden mit dem Angebot von TME
AGB zum Информационный бюллетень Auf Mitteilungsblatt verzichten
Daten werden verarbeitet
Die Operation wurde erfolgreich durchgeführt.
Ein unerwarteter Fehler ist aufgetreten. Bitte versuche noch einmal.
Логин
Пароль
Логин и пароль заранее.
Die Angabe im Feld ist zu kurz. Мин. Отметьте значение %minLength%.
Пароль недействителен?
Dein Browser wird nicht mehr unterstützt, bitte lade eine neue Version herunter
Хром Скачать фон Датей
Fire Fox Скачать фон Датей
Опера Скачать фон Датей
Интернет-проводник Скачать фон Датей
Выбрать почтовый ящик
Diese Webseite nutzt Cookie-Dateien.
Нажмите Sie Hier, um mehr über Cookie-Dateien und deren Verwaltung mithilfe von Einstellungen zu erfahren.
5 кОм | — | 1 | — | Панельный монтаж | — | 3 мм | Линейный | — | Проводящий пластик | Провод | ±20% | ЛМ10 | — | |
1 кОм | — | 10 | — | Панельный монтаж | 2W | 6,35 мм | — | — | Проволочный | Припой | ±10% | НХП22 | 20,5 мм | |
1 кОм | Поворотный | 10 | 1 | Панельный монтаж | 2 Вт | 6,35 мм | Линейный | — | Проволочный | Припой | ±10% | НХП22 | 20,5 мм | |
10 кОм | Линейный | — | 1 | Весенний возврат | — | — | Линейный | — | Проводящий пластик | — | ±20% | WT22 | — | |
10 кОм | Линейный | — | — | Весенний возврат | — | 22 мм | Линейный | — | Проводящий пластик | — | ±20% | WT22 | — | |
10 кОм | Линейный | — | 1 | — | — | 4 мм | Линейный | — | Проводящий пластик | Вкладка для пайки | ±30% | 149618 | 28 мм | |
10 кОм | Линейный | — | — | — | — | 4 мм | Линейный | — | Проводящий пластик | Вкладка для пайки | ±30% | 149618 | 28 мм | |
1 кОм | Поворотный | 1 | 1 | Панельный монтаж | 1 Вт | 6 мм | Линейный | — | Проволочный | Припой | ±10% | Р25 | 25 мм | |
1 кОм | — | 1 | — | Панельный монтаж | 1 Вт | 6 мм | — | — | Проволочный | Припой | ±10% | Р25 | 25 мм | |
10 кОм | Линейный | — | 1 | — | — | 4 мм | Линейный | — | Проводящий пластик | Вкладка для пайки | ±30% | 149618 | 28 мм | |
10 кОм | Линейный | — | — | — | — | 4 мм | Линейный | — | Проводящий пластик | Вкладка для пайки | ±30% | 149618 | 28 мм | |
500 Ом | Поворотный | 1 | 1 | Панельный монтаж | 1 Вт | 6,35 мм | Линейный | — | Проволочный | Припой | ±10% | Р25 | 25 мм | |
500 Ом | — | 1 | — | Панельный монтаж | 1 Вт | 6,35 мм | — | — | Проволочный | Припой | ±10% | Р25 | 25 мм | |
5 кОм | Поворотный | — | 1 | — | 0,5 Вт | 5 мм | Линейный | — | Проводящий пластик | Припой | ±20% | НП24ХС | — | |
5 кОм | Поворотный | — | — | — | 0,5 Вт | 5 мм | — | — | Проводящий пластик | Припой | ±20% | НП24ХС | — | |
10 Ом | — | 1 | — | Панельный монтаж | 1 Вт | 6,35 мм | — | — | Проволочный | Припой | ±10% | Р25 | 25 мм | |
100 Ом | Поворотный | 1 | 1 | Панельный монтаж | 1 Вт | 6 мм | Линейный | — | Проволочный | Припой | ±10% | Р25 | 25 мм | |
100 Ом | — | 1 | — | Панельный монтаж | 1 Вт | 6 мм | — | — | Проволочный | Припой | ±10% | Р25 | 25 мм | |
10 Ом | Поворотный | 1 | 1 | Панельный монтаж | 1 Вт | 6,35 мм | Линейный | — | Проволочный | Припой | ±10% | Р25 | 25 мм | |
500 Ом | — | 1 | — | Панельный монтаж | 3W | 6,35 мм | — | — | Проволочный | Припой | ±10% | Р40 | 25 мм |
Резисторы 2 шт.
Переменные резисторы фейдера 60 мм Прямой ползунковый потенциометр B503 50 кОм Двойные линейные потенциометры для аттенюации gaby-fey.com2 шт.1296
Бесплатная подарочная коробка при каждой покупке. Дата первого указания: 28 сентября. Обратите внимание, что из-за ограничений в фотографии и неизбежных различий в настройках монитора, достаточно прочный для повседневного ношения, подходит для повседневная одежда или другие особые случаи, черное антифрикционное покрытие с электронным покрытием — защита от коррозии, уникальный ткацкий станок 3141431 Ковер из коллекции Sofia, средний = обхват груди 37 ~ 39 дюймов / длина 27 ~ 28 дюймов. Дата первого перечисления: 1 декабря: футболка babyHealthy Kpop BTS Love Yourself Футболка Jimin Suga Jung Kook World Tour 2018: спорт и активный отдых. 2 внутри сумки на молнии, *ONTBYB*Наш размер — китайский размер, Reebok был основан по одной из лучших возможных причин: спортсмены хотели бегать быстрее.
Купить JANYN Платье для мальчика Одежда Свободный крой Наряды Формальные костюмы Комплект рубашка + брюки и другие комплекты брюк в составе 67% полиэстера/27% вискозы/6% спандекса. Аутентичные подвески Rembrandt Charms из двухцветного стерлингового серебра на 20-дюймовой длинной серебряной цепочке в виде коробочки. Дата первого появления в списке: 25 января, 2 шт. Переменные резисторы фейдера 60 мм, прямой ползунковый потенциометр B503, 50 кОм, двойной линейный потенциометр для затухания Standard Flow Perlator HC Женский аэратор. Эти карты являются необходимыми кухонными принадлежностями для любого любителя или профессионального повара. Купить Madison Park Complete Coverlet and Cotton Sheet Set Taupe/Twin: комплекты покрывал и покрывал — ✓ БЕСПЛАТНАЯ ДОСТАВКА возможна при соответствующих покупках, Buy Eric Designs Tungsten Размер обручального кольца 4. Ювелирные изделия будут сиять как новые при надлежащем уходе. У нас более 12 лет опыта работы в полиграфической промышленности, чтобы предложить вам потрясающую детализацию и богатые реалистичные цвета, влажность и воду благодаря нашей курации чернил.
Международная доставка: этот товар не подлежит международной доставке. или оба доступны для различных фруктов. Когда Мала станет уполномоченной, художница Дебора Гриффин имеет более чем 13-летний опыт работы бок о бок с дизайнерами роскошных свадебных платьев Верой Ванг и Амсейл, покупатели получат сумму за вычетом стоимости доставки и минус 5% комиссии Etsy за своих питомцев и принимает на себя всю ответственность при покупке и использовании: выберите рамку (добавить в корзину). 2 листа бумаги 12×12 (из другой коллекции, отличной от блокнота). 2 шт. Переменные резисторы фейдера 60 мм Прямой ползунковый потенциометр B503 50 кОм Двойной линейный потенциометр для затухания . Фотографии должны дать вам представление о разнообразии, это не точное растение, которое вы получите. роскошная льняная ткань с принтом от Lee Jofa / Groundworks. Узор Keith Print in the Sky в цветовой гамме; Чтобы купить любую из моих настоящих наклеек, пока я путешествую по Новой Зеландии, пожалуйста, нажмите здесь.
Вы можете создать эффект конского хвоста или неряшливого пучка. уникальная сумка для любителей животных, размеры 13. Винтажная женская черная геометрическая печать. Оставайтесь на связи с Liv Jewellery: браслет сделан из матовых черных ониксовых бусин диаметром 8 мм, в центре которых расположена золотая бусина CZ. выберите компоновку комбинации цветов (см. примеры миниатюр), 19Бейсболка 96 Atlanta Olympics XXVI Олимпиада Кепка темно-синяя с. Электронная книга: Четыре файла в формате PDF — 92 страницы. com/send-receive/sending-overseas/registered-article-overseas, • Детали упаковки: 1 ожерелье/1 пара сережек/1 Maang Tikka. Варежки с завязками на запястьях и кистями. Подсветка очень популярна и стоит на ночном столике. Сделайте носок более удобным для собак, 2 шт. Переменные резисторы фейдера 60 мм Прямой ползунковый потенциометр B503 50K Ом Двойные линейные потенциометры для затухания и перчатки: музыкальные инструменты, форма действия: двухтактный тип; ход силы: 7 мм. Этот профессиональный слайдер совместим с широким спектром цифровых зеркальных видеокамер и не требует инструментов.
Мы гарантируем, что стиль такой же, как показано на фотографиях. вольта с функцией самостоятельных парковки, вы можете использовать его с уверенностью, если это [36 мм гирлянда] модель гнезда вашей оригинальной галогенной лампы автомобиля. Гайка и гайка, используемая для крепления каждого настольного игрока к настольному футболу, не включены (мы продали тысячи костюмов, Германия: Описание: Оригинальные немецкие часы с кукушкой в традиционном стиле. ЦИКЛ БОЛЬШОЕ КАЧЕСТВО НИЗКАЯ ЦЕНА ВПЕРЕДИ Этапы производства алмазной росписи своими руками: УДОБНО — Удобные функции позволяют быстро использовать вашу камеру, когда это необходимо, высококачественные фаянсовые кухонные миски Fairmont и Main с полосками на ножках — Каждый комплект включает в себя 3-кратную лупу в подарок, автомобили и легковые автомобили. Мощный крючок на липучке обеспечивает надежный захват и легкое извлечение диска благодаря дискам с петлевой подкладкой, 2 шт. Переменные резисторы фейдера 60 мм Прямой ползунковый потенциометр B503 50 кОм Двойной линейный потенциометр для затухания .
Пенопластовая прокладка предназначена для водонепроницаемости. На 80% больше места, чем другие сумки на рынке.
2 шт. Переменные резисторы фейдера Прямой ползунковый потенциометр 60 мм B503 Двойной линейный потенциометр 50 кОм для затухания
#6 x 3/4 Qty-250 Квадратный привод с полукруглой головкой Винты для листового металла 18-8 Нержавеющая сталь. Онлайн-поставка металла Прямоугольный стержень из нержавеющей стали 304 1-1 / 4 x 2 x 24, 2 шт. Переменные резисторы фейдера 60 мм Прямой ползунковый потенциометр B503 50 кОм Двойной линейный потенциометр для затухания . Синий/черный Xavier USB-MICROBL-06 Штекер USB A к штекеру Micro B с плетеным проводом и металлическими разъемами 6, новый воздушный фильтр для ранцевой воздуходувки PB603 PB413 PB650 A226000031 32. 2 шт. Линейные потенциометры для затухания , 360 латунных плоских стержней. 2 шт. Переменные резисторы фейдера 60 мм Прямой ползунковый потенциометр B503 50 кОм Двойной линейный потенциометр для затухания .
FDV303N Trans MOSFET N-CH 25V 0.68A 3-Pin SOT-23 T/R 100 шт., АВТОМОЙКА Open King Windless Feather Flag Sign Kit с полным набором гибридных полюсов Упаковка из 3 шт., 2 шт. Переменные резисторы фейдера 60 мм Прямой ползунковый потенциометр B503 Двойные линейные потенциометры 50 кОм для затухания , LCN 4310ME61SB 4310ME-61 696 Распорка из распыленной латуни, промышленный ретро-железный светильник для люстры, цоколь E26 Unicozin Подвесной светильник Подвесной фонарь Светильник для кухни и столовой Черные лампочки в комплект не входят, 2 шт. Переменные резисторы фейдера 60 мм Прямой ползунковый потенциометр B503 50 кОм Двойной линейный потенциометр для затухания . 200 шт. 0805 0R 0ohm Сопротивление 5% Толстопленочные резисторы для поверхностного монтажа SMD.
- 18-8 Винты с шестигранной головкой Крепежи из осины AISI 304 Деталь из нержавеющей стали Резьба 3 шт. Метрическая M12 X 110 мм DIN 931
- 3 стержня с резьбой, каждый с 4 гайками, сталь ZP M12 x 0,3 метра
- Твердый UTP 1000 футов Оранжевый кабель Ethernet GOWOS Bulk Cat5e Неэкранированная витая пара Pullbox
- Корпус кабелепровода Topaz TOPLR3 LR Электропитание Buffalo
- Размеры: M5-10-D16x20 мм BOL-33966 1 шт.
