Се генераторы с самозапиткой. Генератор свободной энергии: схемы, инструкции, описание. Видео: самодельный генератор свободно энергии

Свободная энергия — процесс выделения большого количества этого элемента. Причем в данном случае человечество не участвует в подобной выработке. Сила ветра способствует вращению электрогенераторов. Чем больше перепад давления, тем выше атмосферное условие. Что касается человечества, то этот фактор считается дарованным свыше. Поэтому как таковой схемы генератора свободной энергии нет, подобные теории выдвигают современные экспериментаторы.

Однако в силу научных исследований ученые указывают на обратные сведения. Великие электротехники Тесла, Фарадей и Вольт заставили человечество по-другому взглянуть на физику и электрификацию, сегодня потребление энергетических ресурсов возросло. Большинство специалистов пытаются получить источники из внешней среды. Подобные действия легко осуществимы, с учетом того что Никола Тесла уже делал подобные эксперименты с помощью генераторов.

Практические схемы генераторов свободной энергии

Получение минимальных мощностей происходит несколькими способами:

  • через магниты;
  • с помощью тепла воды;
  • из ферримагнитных сплавов;
  • из атмосферного конденсата.

Однако чтобы получить электричество в огромном количестве, необходимо научиться управлять этой энергией. Благодаря практической схеме генераторов свободной энергии, свет должен доходить до каждого человека, вне зависимости от локального расположения. Это подтверждают исторические факты. Для такого эксперимента требуется огромная мощность излучения, которой в те времена быть не могло.

Да и сегодня существующие станции не способны дать такой заряд. Для создания схемы генератора свободной энергии требуется наличие определенных средств и элементов. Итак, чтобы получить необходимое количество заряженной мощности, потребуется катушка, которую в то время использовал Тесла. Электроэнергию получают в том количестве, которое понадобится.

Генератор свободной энергии: схема и описание

Сущность заключается в том, что человечество окружают воздух, вода, вибрации. Так вот, в катушке присутствуют две обмотки: первичная и вторичная, попадающая под вибрации, которую в процессе эфирные вихри пересекают в направлении поперечного сечения. Результат наводит напряжение, по сути, происходит воздушная ионизация. Она возникает на острие обмотки, выдавая разряды.

Осциллограмма колебаний тока сопоставляет кривые. Индуктивная связь сильна благодаря трансформаторному железу, ввиду этого возникает плотное сплетение и колебания между обмотками. При извлечении ситуация изменится. Импульс затухнет, зато мощность расширится, пройдя нулевую точку, и оборвется, когда дойдет до максимального напряжения, хотя связь слабая, а ток в первичной обмотке отсутствует. Тесла утверждал, что такие колебания продолжаются благодаря эфиру. Существующая среда предназначена для получения электричества. На практике рабочая схема генератора свободной энергии состоит из катушки, обмоток. Причем выглядит простейший способ получения тока следующим образом (фото внизу):

Особенности развития генератора

Практические опыты Теслы показывают, что получить электричество можно с помощью генератора, двух катушек и одной дополнительной без первичного мотка, две обмотки. Если двигать работающую и пустую катушку рядом на расстоянии полуметра, а затем просто отодвинуть, то корона затухнет. При этом ток, который запитан, не изменит значение от положения в пространстве той, что не заряжается от сети. Объяснение возникновения и поддержания подобной энергии в пустой вторичной обмотке легко объяснимо.

Когда развивалась электротехника, станции строились на переменном токе. Эти постройки были маломощными, покрывали одну сеть предприятий, которые были оснащены разным оборудованием. Несмотря на это, возникали такие ситуации, при которых генераторы работали вхолостую из-за перепадов напряжения. Пар заставлял турбины вращаться, двигатели работали быстрее, нагрузка на ток уменьшалась, в результате автоматика перекрывала подачу давления. В итоге нагрузка пропадала, предприятия переставали функционировать из-за раскачки тока, и их приходилось отключать. В процессе развития ситуацию стабилизировали подключением параллельной сети.

Дальнейшее развитие электричества

Спустя определенное время энергосистемы стали совершенс

Рассказ разработчика о генераторе свободной энергии

Автор видео канала “Vasili Ivanov” разработчик, который специализируется в области свободной энергии. Закончил делать катушку трансформатора-генератора. Она трехсекционная, в каждой секции по 465 витков.

Первая секция проводам 0,5 мм. Вторая 0,45 мм, и третья 0,35. В одной части расположится узел напряженности, в другой – кучность тока. Индуктивность конструкция получилась большая через 17,54 миллигенри. По секциям: 5,66; 4,77; 5,65. Общий резонанс 65,6 килогерц.

генератор свободной энергии

Для поиска волнового резонанса сделал временной индуктор, который разместил над первой секцией. Здесь будет возбуждение все катушки от генератора. Осциллограф подключил, периодически последовательно проверял резонанс разных секций и общий.

генератор свободной энергии
Получилась такая картина резонанса по секциям.
генератор свободной энергии

Резонансы правильные, то есть гармоники четко прослеживаются.

Прогонял по всем частотам катушку до 15 Мгц. Смотрел, чем такая многослойная намотка дышит. Услышал много критики, что волнового резонанса при многослойном волноводе не будет. Что не определить, где узел напряжение будет и так далее. Но ничего такого не увидел. Проверял и настраивал классический трансформатор Теслы, всё тоже самое. Открыл для себя неожиданно незапланированный эффект, когда когда ушёл на низкие частоты. На частоте 5 килогерц получился такой сигнал на осциллографе. Нижний щуп подключен к выходу генератора на два вывода индуктора. Видим, как генератор работает по возбуждению катушки.

генератор свободной энергии


Интересуют 2 и 3 секции. Узел напряжение будет на 3 и 2 секциях. Поэтому все работы по съем энергии будут в этой области.

Что мы наблюдаем? Говорят: откуда берётся свободная энергия? Отвечаем. Работа индуктора по частоте и фазе сигнала совпадают полностью. Если переместить сигнал индуктор наверх, то получится такая картина.
генератор свободной энергии
Что мы наблюдаем? Идет удар импульса генератора по катушке. Колебания пошли на затухание. А что мы видим в секции, в обмотке? Там идёт возрастание. На первый импульс пришелся удар, и пошёл затухать. А в секции 3 импульса получили прибавку энергии. На фоне затухания колебания меандра. Затем эти четыре пика идут на убывание, а на трех ровный сигнал. В то время, как возбуждение индуктора по амплитуде уменьшается. И потом снова: удар импульса и опять идет возрастание колебаний. Мы имеем на этом этапе свободную энергию. Так как удары импульса вызывают свободные колебания с возрастающей амплитудой. Если мы теперь поменяем секции, получаем аналогичную картину.
генератор свободной энергии
Удар – происходит сразу снижение амплитуды меандра. В то время, как в 3 секции сигнал возрастает.
Появилась почва для мыслей: на какой же частоте работать и откуда добывать эту свободную энергию? Как найти узел напряжение при такой многослойной намотке? Он будет на 3 секции. Такие итоги поиска резонансных частот.

Один из комментариев под видео на YouTube

Михаил Незнаю:
Для размышления. Из личного опыта. Я намотал конденсатор в виде катушки из двух алюминиевых полос по 25 мм, по 50 витков каждая (примерно) это около 6 м, на сердечнике от твс, а контакты вывел как бы бифилярно – начало одной обкладки и конец другой.. Емкость такой катушки-конденсатора получилась около 50 нф. Эту катушку-конденсатор подключить к индуктивности, что бы получить параллельный колебательный контур. Получилось зажечь лампочку на вторичной обмотке, при этом ставил цель создать магнитный поток в сердечнике, не за счет тока, а за счет статического электричества (видимо холодного электричества), а раз это так, то зарядом этого “конденсатора” можно воспользоваться многократно получая на выходе больше затраченного… Сейчас жду трансформаторное масло, что бы проверить работу от искровика в резонансном контуре, т.к. у такой “катушки” емкость и мощность, как я понял, годится только при высоком потенциале.

Волновой резонанс, генерируемый многослойной катушкой

Мастер снял видеоролик о волновом резонансе многослойной катушки, которая будет использоваться в резонансном трансформаторе для получения свободной энергии. Катушка моталась из расчёта рабочей частоты 288 кгц.

генератор свободной энергии

Длина волны 1041,6 м. 1 четверть, соответственно, 260 м. Это уложилось в 1385 витков. Намотал секциями по 462 витка.

генератор свободной энергии

Проверка будет проводиться датчиками напряжения и магнитного поля. В схеме опыта 2 датчика: датчик тока на земляном конце. И второй на горячем конце. На осциллографе верхний луч на горячем, нижний на холодном. Аккумулятор, узел коммутации. Включаем. Только потребление порядка 3 ампер. На фото сигналы датчика.

генератор свободной энергии

При такой противофазе сигналов только горячего и холодного концов появился волновой резонанс на частоте 154 килогерц.

Высокое напряжение внутри катушки. Что же образовалась внутри? Датчик напряжения на расстоянии 10 и 12 сантиметров мощно светится. Это происходит именно на 3 секции.

генератор свободной энергии

В результате сложения волн здесь образовался узел. Теперь смотрим датчик магнитного поля. Он должен светиться по всей катушке при волновом резонансе. Это так и есть.

генератор свободной энергии

На узле при расстоянии 1,5 – 2 см максимально яркость свечения. То есть катушку съёма надо ставить на этом расстоянии. Таким образом можно с помощью датчика определять радиус магнитного поля на разных участках катушки.
Обмотка нагревается, буквально за несколько минут 3 секции становится горячей.
Если выбирать частоту от резонансной в другую сторону, смотрим, что на катушке. Датчик не светится. То есть падающая и отраженная волна здесь не складываются. Резонанса при этой частоте нет. Если вращать новое регулятор частоты, чтобы сигналы датчиков находились в противофазе, загорается лампа, появляется зебра и снова такое поле напряженности.
Чтобы работать с этой намоткой, инженер изготовил катушку съема здесь пока 40 м.

генератор свободной энергии

Сильно отличается частота волнового резонанса от теоретической. По идее должно быть около 1 Мгца, но из-за того, что такой многослойный пирог, частота получилось совсем другая – 154 килогерц.

Другие видео автора:
https://www.youtube.com/channel/UCS01B9OLC57Ipp8XUTPmbEA/videos?disable_polymer=1

Практическое руководство по устройствам свободной энергии — Альтернативный взгляд Salik.biz

Аннотация

Неподвижный электрический генератор состоит по крайней мере из одного постоянного магнита, в сочетании с ферромагнитным сердечником снабженным по меньшей мере одним отверстием в середине; отверстия и магниты, размещены таким образом, чтобы в отверстии происходил перехват потока от постоянных магнитов проходящего через ферромагнитный сердечник. Первая катушка намотана вокруг ферромагнитного сердечника с целью создания смещения потока от постоянного магнита внутри ферромагнитного сердечника. Второй провод проходит через отверстия проникающие через ферромагнитный сердечник, с целью перехвата магнитного потока, и извлекает полезную ЭДС. Изменения напряжения на первой катушке смещают магнитный поток постоянного магнита в пространство между отверстиями в основном сердечнике, тем самым вызывая электродвижущую силу вдоль провода (5), проходящего через отверстия в ферромагнитном сердечнике. Симулируя механическое действие электрического генератора, поэтому движущиеся части здесь не используются.

— Salik.biz

Описание


Данное изобретение показывает способ и устройство для генерации электрической энергии с использованием неподвижных компонентов. Уже давно известно, что изменение магнитного поля через провод будет генерировать электродвижущую силу (ЭДС). При этом провода соединены в замкнутую электрическую цепь, в которой течет электрический ток, способный выполнять работу.

Также давно известно, что при подключении нагрузки к контуру создается противодействующая сила, которая тормозит ротор. Для преодоления этой силы требуется приложить дополнительную механическую энергию, которая пропорциональна получаемой электрической энергии. Поэтому правильнее будет создавать изменение магнитного потока через контур с помощью электронного управления этим потоком, а не механическим движением.

Сущность изобретения Уже давно известно, что источником магнетизма в постоянных магнитах являются вращающиеся электрические токи в ферромагнитных материалах, сохраняющийся на неопределенный срок в соответствии с четко определенными правилами квантования. В результате чего каждый атом испускает магнитные поля, как миниатюрный электромагнит.

Этот атомный ток существует не только в магнитах. Он также существует в обычном металлическом железе, в каком-либо элементе из металлического сплава, то есть, в любом ферромагнетике. В отдельных ферромагнитных материалах, ориентация оси каждого атомного электромагнита является гибкой. Ориентация магнитного потока изменяется в соответствии с внешним воздействующим магнитным потоком. Такие материалы называются магнитомягкими.

Рекламное видео:

Постоянные магниты имеют жесткую магнитную ориентацию оси каждого атома. Отсюда и название «постоянный».

Настоящее изобретение симулирует движение магнита и магнитных полей, без необходимости использования механических воздействий или движущихся частей, для производства электричества. Настоящее изобретение описывает электрический генератор, где магнитное торможение известное как выражение закона Ленца, не выработке электроэнергии.

Краткое описание рисунков

Возможные варианты реализации данного генератора.

Рис.1 конструкция генератора

Рис.2 изображение генератора в разрезе. Вдоль ферромагнитного сердечника.

Рис.3 схема магнитного действия, происходящего в генераторе рис.1 и рис.2.


Рис.4 схема, иллюстрирующая один из методов эксплуатации данных электрических генераторов.

Подробное описание изобретения

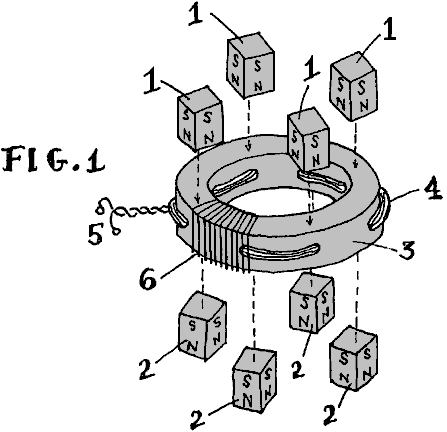

Рис.1 изображено в частично разобранном виде, конструкция электрического генератора. Обозначения так же применимы к Рис.2 и Рис.3.

Под цифрой 1 обозначен постоянный магнит Северный полюс которого направлен к основному сердечнику. Точно так же цифрой 2 обозначен постоянный магнит (желательно того же размера, формы и состава) направленный Южным полюсом к противоположной стороне сердечника устройства. Буквы «S» и «N» обозначают эти магнитные полюса в чертежах.

Магниты могут быть сделаны из любого магнитного материала. В порядке убывания эффективности, это магниты из неодима, железа и бора ( «перо»), самарий кобальт, Alnico сплава, или «керамики» Стронций-бария или свинцово-феррита. В некоторых случаях эти магниты могут быть заменены одним или более электромагнитами для создания необходимого магнитного потока. В другой конструкции изобретения наложенный постоянный ток под углом может быть применен к выходной обмотке для генерации требуемого потока, заменяя или усиливая постоянные магниты. Цифрой 3 обозначен ферромагнитный сердечник. Он является одним из важнейших компонентов генератора. Определяет основной потенциал выходной мощности, оптимальный тип магнита, электрическое сопротивление и рабочий диапазон частот. Он может быть любой формы, из любого ферромагнитного материала, образованного любым процессом (спекание, литье, СКЛЕИВАНИЯ, и намотки ленты и т.д.). Могут быть использованы ферриты, порошки металлов и ферромагнитных сплавов, с прослойками кобальта и / или железо и кремний-железо «электротехнической стали». В данном случае показан тороид, однако возможны любые другие формы основного сердечника. В этом случае оси отверстий в сердечнике направлены к центру сердечника. В случае прямоугольного сердечника они будут направлены параллельно сторонам. Под цифрой 4 обозначена выходная обмотка. Она может быть выполнена из медного провода подходящего сечения, в зависимости от мощности нагрузки.

Под цифрой 6 обозначена входная обмотка на которую подается переменный ток, прямоугольной формы. Используемый для сдвига полей постоянных магнитов. Для ясности, показано лишь несколько витков катушки 6. На практике, этот провод может охватывать весь основной сердечник или некоторые его части.

На Рис.2 показан вид сверху на генератор. Положение магнитов (белые заштрихованные области для магнитов над сердечником и зеленые заштрихованные области для магнитов под сердечником).

Генератор изображенный на рисунке, использует сердечник с 8 радиально просверленными отверстиями. Расстояния между этими отверстиями равны. Каждое отверстие смещено на 45 градусов от предыдущего отверстия. Центры всех отверстий лежат на одной плоскости посередине сердечника. Сердечник любой формы и размера может иметь лишь два или несколько сотен отверстий и такое же количество магнитов. В любом случае, основные магнитные взаимодействия показанные на Рис.3 происходят для каждого отверстия, как описано ниже.

Рис.3 показан вид сбоку. Магниты представлены схематично, торчащими из верхней и нижней части активной зоны, стрелки, указывают направление магнитного потока.

На практике, свободные концы магнитов генератора можно оставить «как есть», или они могут быть закрыты металлическим корпусом для обеспечения общего ферромагнитного пути. Или это может быть другой ферромагнитный сердечник аналогичного электрического генератора. Так можно сделать составной генератор имеющий общие магниты. Любые такие дополнения не имеют прямого отношения к функциональным принципам самого генератора, и поэтому они были исключены из этих иллюстраций.

Две диаграммы потока показаны на Рис.3. частично показана входная катушка 6. импульсы положительной или отрицательной полярности определяют создаваемый входным током магнитный поток, обозначенный буквой а.

Эти изогнутые стрелки (б) в пространстве между магнитами и отверстиями, показывают отклонение магнитного потока, как если бы они были ручьем или струей воздуха с учетом меняющегося ветра.

В результате симулируется движение полей постоянных магнитов, вперед и назад над отверстиями с проводником 4, который проходит через эти отверстия. Подобно тому, как в механическом генераторе, движется магнитный поток ротора через проводник, и напряжение индуцируется в проводнике. Если электрическая нагрузка подключена к концам 5 этого провода 4. то через нее потечет полезный ток. Входной переменный ток через катушку 6, генерирует переменное магнитное поле в результате чего поля постоянных магнитов 1 и 2 отклоняются, как если бы неподвижные магниты (1,2) сами могли бы физически двигаться. Однако никакого механического движения нет.

В настоящем генераторе электрический ток, протекающий через нагрузку и возвращающийся через выходной провод 4, создает магнитный поток в виде замкнутых контуров в ферромагнитном сердечнике. Магнитное поле окружает каждое отверстие в сердечнике, через которое проводит выходной провод 4. Это подобно нитям винта окружающим тело винта.

На рис.4 показана типичная схема использования генератора. Прямоугольный переменный ток подается на входные зажимы (S), на первичную обмотку (а) понижающего трансформатора 11. Вторичная обмотка (b) включенная последовательно с конденсатором 12 и входной катушкой © генератора 13 образуют резонансный контур.

Генераторы 13 выходной обмотке (d), связан с резистивной нагрузкой L через выключатель 14.

Ввод схемы в резонанс, происходит при определенной частоте на которой реактивное сопротивление индуктивности (b+c) равно реактивному сопротивлению емкости 12, и мощность, потребляемая от входного источника энергии будет на минимальном уровне.

Использование резонансного контура, в частности, с включением конденсатора 12, как это предлагается, способствует рециркуляции энергии внутри входной цепи, и способствует эффективному возбуждению и сокращению необходимой входной мощности.

Другие устройства подобного рода происходят от Чарльза Флинна. Техника управления магнитным потоком постоянного магнита подробно описана в патентах Чарльз Флинна, которые включены в Приложение. В своих патентах он показывает методы получения линейного движения, возвратно-поступательного движения, кругового движения и преобразования энергии, и он дает полные описания и объяснения по каждому способу управления, его основной патент содержит сотни иллюстраций. Рассмотрим одно из его приложений: он утверждает, что существенного повышения магнитного потока можно добиться при использовании постоянного магнита следующим образом:

Здесь, постоянный магнит вставлен в рамку из магнитомягкого железа (наборного) железа и шесть катушек намотаны в позициях как показано на рисунке. Магнитный поток от постоянного магнита проходит по обеим сторонам рамки. Если подать ток на 2 управляющие катушки слева, то магнитный поток целиком пойдет через левую выходную катушку, аналогично с правой стороной.

Полная информация о патенте Чарльза Флинна находится в приложении, начиная со страницы 336.

Stephan W. Leben

Существует интересное видео размещенное на YouTube, выложенное под ником «TheGuru2You». Оно начинается со схемы Александра Мейснера представленной в 1913 году и показана здесь:

Штефан утверждает, что он построил эту схему и может подтвердить, что она является самостоятельным автогенератором. После кратковременного подключения к питанию она продолжает работать без питания. Частота колебаний определяется конденсатором, «С» и индуктивностью катушки, к которой он подключен.

(прим. Переводчика. В самоподдерживающемся режиме схему запустить не удалось, однако потребляет она от источника ничтожно мало, поэтому такой режим вполне возможен при правильной настройке и подборе элементов схемы).

Интересно, что если конденсатор заменить на электролизер (который фактически является конденсатором с водой вместо диэлектрика между пластинами), то частота схемы автоматически настраивается на резонансную частоту электролизера и предполагается, что эта система должна быть в состоянии выполнять электролиз воды, при низкой потребляемой мощности и автоматически подстраиваться на различные резонансные частоты электролизера. Насколько мне известно, это не было подтверждено.

(прим.переводчика. насколько мы знаем вода плохой диэлектрик, особенно для переменного тока, поэтому данная идея выглядит весьма сомнительно)

Стефан идет значительно дальше, объединив схему Александра Мейснера с магнитной цепью Чарльза Флинна.

Транзистор работает в автогенераторном режиме как и прежде, трансформатор состоит из красных и синих обмоток. Эти колебания также отклоняют магнитные потоки от постоянных магнитов. По очереди в правую и левую сторону общего сердечника из наборного железа или феррита. Выходная ЭДС переменного тока снимается через черные катушки на каждой стороне сердечника. Переменный ток, выпрямляется четырьмя диодами и сглаживается конденсатором.

Эта схема может быть запущена, кратковременным импульсом от 12 вольтового источника. Стефан предлагает использовать пьезоэлектрический кристалл подключенный к дополнительной катушке для получения необходимого всплеска напряжения, для запуска схемы. После чего она становится самодостаточным устройством.

Удивительно то, что проблема состоит в том, чтобы выключить устройство, поскольку оно работает само по себе. Чтобы справиться с этим, Стефан использует двух полюсный выключатель, чтобы отключить выход от входной части схемы. Чтобы узнать работает ли схема, параллельно выходу схемы подключен светодиод с токоограничивающим сопротивлением в 820 Ом.

В видео, к этой схеме показано, что входной ток составляет около 0,2 ампер, а выходной 50А. Для преобразования этого тока в переменный 220в 50Гц можно использовать готовый инвертор. Любой, кто хочет попробовать повторить это устройство должен будет поэкспериментировать с числом витков в каждой катушки и диаметром проводов. Штефан утверждает, что вам необходимо иметь как минимум вдвое больше медного провода по весу в (черных) выходных катушках чем в (синих) входных катушках, для того чтобы позволить устройству производить избыточную мощность.

На сайте где выложено видео есть сообщения об успешных повторения данного устройства.

Флойд Свит VTA

Еще одно устройство в той же категории с постоянными магнитами и катушками вокруг него было создано Floyd Sweet. О нем известно очень мало практической информации. Устройство получило название «Вакуумный триодный усилитель» или «VTA» Тома Бердена.

Устройство способно производить более 1 кВт мощности в 120 вольт, 60 Гц и питать себя. Выходная энергия, которая похожа на электроэнергию, тем что питает моторы и лампы, но при увеличении мощности нагрузки устройство самоохлаждается вместо ожидаемого повышения температуры.

Кроме того устройство теряло в весе при подключении нагрузки. Когда об этом устройстве стало известно, Флойду начали угрожать. Хотя это явление не новое, оно предполагает, что устройство деформирует пространство и время. Немецкие ученые в конце Второй мировой войны экспериментировали с этим (и убивали несчастных людей, которые были использованы для тестирования системы) — если у вас есть желание, вы можете прочитать об этом в книге «Охота на Zero-Point «ISBN 0099414988.

Флойд обнаружил, что вес его устройства уменьшается пропорционально количеству энергии которая производится. Он обнаружил, что при определенной нагрузке возникал мощный шум, как от вихря, хотя никакого движения воздуха не было. Звук слышала и его жена находившаяся в другой комнате. Флойд больше не увеличивал нагрузку в дальнейшем (возможно он получил смертельную дозу радиации при этом). На мой взгляд, это опасное устройство, и я лично, не рекомендую никому, пробовать повторить его. Следует отметить, что крайне опасное напряжение в 20000 вольт использовались в этом устройстве и принципы функционирования его в настоящее время не понятны. Кроме того, недостаточно информации, чтобы дать реальный совет по практическим деталям устройства.

В одном случае, Флойд случайно сделал короткое замыкание выходных проводов. Произошла яркая вспышка и провода покрылись инеем. Было отмечено, что при выходной нагрузке свыше 1 кВт, магниты и катушки питания устройства охлаждаются, достигая температуры на 20 градусов по Фаренгейту ниже комнатной температуры (около 9 °С). В одном случае, Флойд получил удар током между большим и малым пальцами одной руки, травма была сродни обморожению, причинив ему сильную боль.

Наблюдаемые характеристики устройства включают в себя:

1. Выходное напряжение не меняется, когда выходная мощность увеличилась с 100W до 1 кВт.

2. Устройство нуждается в непрерывной нагрузке не менее 25 Вт.

3. мощность снижается ранним утром, но восстанавливается позже без какого-либо вмешательства.

4. Местные землетрясения могут остановить работу устройства.

5. Устройство может быть запущено в автономном режиме кратковременным подключением 9вольт питания.

6. Устройство может быть остановлено прерыванием электропитания катушек.

7. Обычные приборы работают нормально до мощности 1 кВт, но перестают работать, при превышении данного уровня.

По непроверенной информации, устройство Флойда состояло из одного или двух крупных ферритовых постоянных магнитов (класс 8, размером 150 мм х 100 мм х 25 мм) с катушками намотанными в трех плоскостях взаимно перпендикулярно друг к другу (например, в X, Y и Z оси). Намагничивание ферритовых магнитов осуществляется импульсами в 20000 вольт от банка конденсаторов (510 Дж) или более на катушку (А), при одновременной подаче переменного тока в 1А частотой 60 Гц (или 50 Гц) на катушку возбуждения (А). В дальнейшем устройство будет производить энергию именно с этой частотой.

Данный процесс кондиционирования заставляет магнитный материал резонировать в течение пятнадцати минут, и приложенное напряжение в катушке возбуждения изменяет позиционирование полюсов вновь образованного магнита так, чтобы он в будущем, резонировал на этой частоте и напряжении. Важно, что бы напряжение, приложенное к катушке возбуждения в этом процессе кондиционирования было чистой синусоидой. Влияние извне может нарушить процесс, но он может быть восстановлен, повторным кондиционированием. Следует отметить, что за один раз процесс кондиционирования не получиться. После завершения кондиционирования, конденсаторы больше не нужны. После этого устройству нужно подать только несколько милливатт 60 Гц на вход катушки возбуждения и устройство будет выдавать до 1,5 кВт при 60 Гц на выходной катушке. Выходная катушка может поставлять ток во входную катушку сколь угодно долго.

Процесс кондиционирования изменяет намагничивание ферритовых магнитов. Перед процессом Северный полюс находится на одной стороне магнита, а Южный полюс на противоположной. После кондиционирования, полюс Юг не останавливается на середине магнита, а распространяется и на внешних краях Северного полюса, расширяясь вглубь от края примерно на 6 мм. Кроме того, существует созданный в середине Северного полюса магнитный пузырь и положение этого «пузыря» меняется если рядом находится или движется другой магнит.

Предположительно устройство имело три катушки:

1. Обмотка А намотана первой вокруг внешнего периметра, каждый оборот 150 + 100 + 150 + 100 = 500 мм (плюс небольшое количество вызванное толщиной обмотки). Она имеет около 600 витков 28 AWG (0,3 мм) провода.

2. Обмотка В намотана второй через 100 мм сторону, поэтому один оборот составляет около 100 + 25 + 100 + 25 = 250 мм (плюс небольшая длина для обмотки А ). Она содержит от 200 до 500 витков 20 AWG (1 мм) провода.

3. Обмотка С намотана через сторону 150 мм, так что один виток составляет 150 + 25 + 150 + 25 = 350 мм (плюс на толщину, обмоток А и B). Она содержит от 200 до 500 витков 20 AWG (1 мм) провода и по сопротивлению должна совпадать с сопротивлением катушки ‘B’, насколько это возможно.

обмотка ‘А’ входная катушка. обмотка «B» это выходная катушка. Обмотка «С» используется для кондиционирования и для производства гравитационных эффектов.

Значительная часть этой информации и фотографий оригинальных устройств можно найти на этом сайте, где инструкция Майкла Уотсона дает много практической информации. Например, он отмечает, что экспериментальная установка которую он сделал, имеет обмотку А сопротивлением 70 Ом и индуктивность 63 мГн, обмотка B намотана 23 AWG проводом с сопротивлением 4,95 Ом и индуктивностью 1,735 мГн, а обмотка С намотана проводом 23 AWG, с сопротивлением 5,05 Ом и индуктивностью 1,78 мГн.

Кстати, если в этом устройстве вас интересует эффект потери веса, то позвольте мне упомянуть телевизионный документальный фильм в котором Бойд Бушман продемонстрировал, что существует более простое устройство для преодоления силы тяжести. Бойд является разработчиком оружия с 35-летним опытом. Он разработал прототип ракеты «Стингер». Он перешел в Lockheed в качестве конструктора. Там он экспериментировал с различными вещами, включая модель устройства которое он продемонстрировал.

Оно состояло из 250 витков 30 AWG эмалированного провода собранного в тороид около 200 мм в диаметре. Обмотка была кругового сечения без сердечника. Обмотка скреплена липкой лентой, и ее же приклеена к столу так чтобы у кольца был свободный ход в несколько сантиметров. Затем он подключил катушку прямо в розетку 110V 60 Гц. Кольцо подскочило над столом и зависло.

Бойд сказал что устройство опасно, так как оно становится очень горячим в течение нескольких секунд. Он заявил, что, по его мнению, при подборе соответствующего напряжения и частоты, кольцо может обеспечить тягу полномасштабному летательному аппарату.

Дэн Дэвидсон

Дэн создал аналогичную «MEG», систему, описанную выше. Его система отличается тем, что он использует акустические устройства с вибрирующим магнитом, который составляет основу трансформатора. Утверждается, что это увеличивает выходную мощность на значительную величину. Его устройство выглядит следующим образом:

Патент Дэна находится в Приложении, он дает подробную информацию о типах акустических устройств, которые пригодны для этого генератора.

Павел Imris

Павлу был выдан патент США в 1970 году. Патент интересен тем, что он описывает устройство, которое может иметь выходную мощность которых более чем в девять раз больше, чем входную. Он достигает этого в устройстве, которое имеет два электрода, заключенных в колбу из кварцевого стекла, которая содержит газ-ксенон под давлением (чем выше давление, тем больше выигрыш устройства) и диэлектрических материалов.

Здесь, используется блок питания для одной или более стандартных люминесцентных ламп 42 подключенный к ним через описанное устройство. Это дает выигрыш в мощности, который может быть впечатляющим, когда давление газа в области ’24 ‘и ’25’ на рисунке высокое. В патенте содержится следующая таблица экспериментальных измерений:

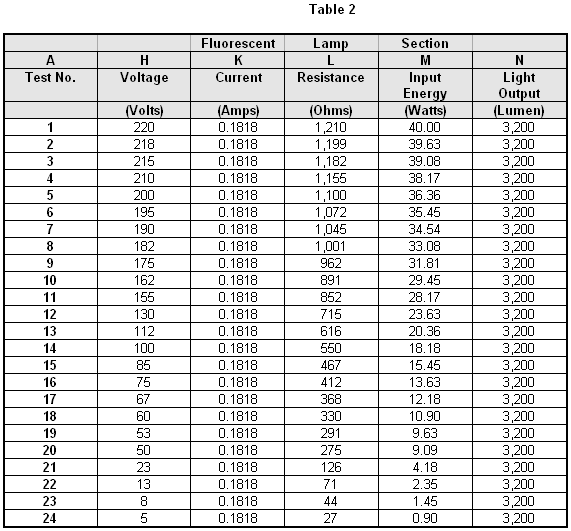

В таблице 1 приведены обозначения полученных данных. Таблица 2 показывает эффективность устройства для каждого из этих испытаний.

Результаты испытания № 24, где давление газа является очень высоким 5000 Торр, показывают, что входная мощность для каждой 40-ваттная люминесцентной лампы составляет 0,9 Вт для полного свечения лампы. Иными словами, каждая лампа работает на полную мощность на менее чем одной сороковой ее номинальной потребляемой мощности. Тем не менее, мощность потребляемая устройством в этом испытании 333,4 ватт, что с 90 Ватт, необходимыми для запуска 100 ламп, дает общую входную мощность 423,4 ватт вместо 4000 ватт, что было бы необходимо без устройства. То есть мощность более чем в девять раз больше входной мощности.

Любая 40-ваттная люминесцентная лампа, без использования этого устройства, требует 40 Вт электрической мощности, чтобы дать 8,8 Вт светового потока с КПД около 22% (остальная часть входной мощности превращается в тепло). В ходе опытов №24, входная мощность на лампе составляет 0,9 Вт для 8,8 ватт света КПД более 900%. С этим устройством в цепи, каждой лампе необходимо только 0,9 Вт потребляемой мощности, это только 2,25% от первоначальной мощности. Весьма впечатляющие показатели для такого простого устройства.

Майкл Огнянов автономное устройство

Заявка на патент США 3766094 дает сведения об интересных устройствах. Хотя это всего лишь описание, а не полный патент, информация, решительно предполагает, что Майкл построил и испытал многие из этих устройств.

Хотя мощность невелика, конструкция представляет значительный интерес. Вполне возможно, что устройство работает собирая энергию от многих радиостанций, хотя не имеет ничего, что представляет антенну. Было бы интересно протестировать устройство, во-первых, с телескопической антенной, а во-вторых, помещенного в металлическую коробку с заземлением.

Устройство построено методом литья небольших блоков из смеси полупроводниковых материалов, таких как селен, от 4,85% до 5,5% теллур, от 3,95% до 4,2% германия, от 2,85% до 3,2% неодима, и от 2,0% до 2,5 % галлия. В результате формируется блок с куполом в который упирается зонд из металла. Когда на это устройство кратко подается переменный сигнал в диапазоне частот от 5,8 до 18 МГц, то устройство становится автономным и может поставлять электрический ток для внешнего потребителя. Схема устройства показана здесь:

Схема электрического подключения показана ниже:

Майкл Мейер, Ив Мейс Изотопный генератор

Французский патент номер FR2680613 от 19 августа 1991, озаглавленный » Activateur pour Mutation Isotopique «, который дает некоторые весьма интересные сведения. Описанная система представляет собой автономный генератор энергии, который дает большое количество энергии из обычного бруска железа.

Изобретатели описывают процесс «изотопный эффект мутаций», при котором обычное железо (изотоп 56) превращается в 54 изотоп железа, высвобождая большое количество электрической энергии. Эта избыточная энергия может, быть использована для инверторов, двигателей или генераторов.

Описание механизма, который используется в устройстве: «Настоящее изобретение использует физический феномен, на который мы обратили внимание и который мы называем » Isotopic Change’. Физический смысл в следующем: 56 изотоп железа, содержит 26 протонов, 26 электронов и 30 нейтронов, что дает в общей массе 56,52 Мэв, хотя его фактическая масса 55,80 Мэв. Разница между расчетной массой и фактической массой 0,72 Мэв, что соответствует энергии сцепления ядер нуклонов 0,012857 Мэв.

Таким образом, если ввести дополнительно 105 эВ энергии железному ядру изотопа 56, то основной изотоп будет иметь уровень энергии 0,012962 МэВ на нуклон соответствующей железу изотопа 54. Созданная нестабильность будет передавать энергию изотопа железа 56, изотопу 54, вызывая потерю 2 нейтронов.

Этот процесс порождает избыточную энергию 20000 EV с железа изотопа 54 лишь 0,70 МэВ в то время как 56 изотоп имеет 0,72 Мэв. Чтобы добиться этого преобразования, мы используем принцип ядерного магнитного резонанса.

Практическим методом для этого преобразования является устройство из трех катушек провода на прутке из железа, как показано на этой схеме:

Катушка 1: производит 0,5 Тесла, при подаче на нее постоянного тока, превращая железным прут в электромагнит

Катушка 2: производит 10 милли-Теслы, при подаче на нее переменного частотой 21 МГц синусоидального сигнала

Катушка 3: это выходная катушка, обеспечивает 110, 220 или 380 вольт переменного тока около 400 Гц в зависимости от количества витков в катушке

Эта простая и дешевая система обладает потенциалом для получения мощности в течение очень долгого времени. Изобретатели утверждают, что это устройство может быть автономным, и питать внешние устройства. Катушка 1 намагничивает железный стержень как в электромагните. Катушка 2 создает переменное магнитное поле в резонанс с изотопом 56 атомов железа в стержне, и это вызывает преобразование в изотоп 54 и освобождение избыточной энергии. Катушка 3 выдает необходимое выходное напряжение.

Колман / Седдон-Gilliespie Generator.

Это устройство, запатентованное Гарольд и Рональд Колман Седдон-Гиллеспи 5 декабря 1956 г., весьма примечательно. Это крошечное устройство, которое легко может производить электричество, используя автономное питание для электромагнита из химических солей. Срок службы устройства оценивается примерно в семьдесят лет при мощности в один киловатта.

Работу устройства запускает передатчик, который облучает химическую смесь радиоволнами частотой 300 МГц. Химическая смесь производит радиоактивные выбросы в течение одного часа максимум, поэтому передатчик должен быть запущен в течение от пятнадцати до тридцати секунд после каждого часа. Химическая смесь защищена экраном для предотвращения вредного излучения, патент 763062 ГБ находится в Приложении.

Этот генератор состоит из электромагнитов, кварцевой трубки с указанной химической смесью элементов, ядра которых становятся нестабильными, в результате воздействия коротких волн, элементы становятся радиоактивными и высвобождают электрическую энергию, смесь находится между контактами из, пары различных металлов, таких как медь и цинк, и конденсатор установлен между этими металлами.

Смесь желательно делать из элементов, кадмий, фосфор и кобальт с атомным весом 112, 31 и 59 соответственно. Смесь, делается в порошкообразном виде, засыпается в кварцевую трубку и сжимается между гранулированным цинком на одном конце трубки и гранулированной меди на другом конце, концы трубки закрыты латунными колпачками и трубка ставится в подходящий держатель таким образом, что она находится между полюсами магнита. Магнит, желательно электромагнит, и подключается к выходу устройства. Передатчик который используется для приведения в действие генератора, может быть любого электронного типа УКВ диапазона.

Передатчик желательно применить с возможностью настройки частоты. Кварцевая трубка, содержащая химические смеси, работает лучше, если расположить смеси как показано на рисунке зеленый сектор -медный порошок, желтый сектор -это цинковый порошок, голубой сектор — это смесь из химических элементов указанных выше. При длине трубки в сорок пять миллиметров и пять миллиметров в диаметре, можно сделать около четырнадцати секторов.

Ганс Колер

Разработал устройство, которое он назвал «Stromerzeuger», которое состояло из магнитов, плоских катушек и медных пластин с первичной схемой, питаемой от батарейки. Выход со вторичной схемы использовался для питания ламп и утверждалось, что мощность во много раз больше входной мощности и она будет работать до бесконечности.

Устройство состоит из двух параллельно соединенных плоских катушек имеющих магнитную связь между собой. Одна из катушек состоит из медных листов и называется «пластинчатая катушка». Другая состоит из нескольких тонких параллельно соединенных изолированных проводов и называется «катушка обмотки», проходит параллельно пластине, на небольшом расстоянии. Обе катушки питаются отдельно от двух аккумуляторов (6 Вольт, 6,5 AHR). По крайней мере, две батареи, необходимы для запуска аппарата впоследствии, одна батарея может быть удалена.

Катушки состоят из двух половин соединенных бифилярно. Пластинчатая катушка содержит также железные стержни соединенные серебряными проводами. Эти стержни намагничиваются отдельной батареей через обмотку возбуждения. Электрически, обмотка возбуждения полностью изолирована от других обмоток. Ганс говорит, что энергия производится в основном в этих железных прутьях и обмотки играют существенную роль в этом процессе.

Следует отметить, что катушка питания включается в первую очередь. Вначале, она потребляет ток 104 мА. Потом включаются одновременно пластины и обмотка возбуждения и ток потребления в катушке питания сократился с 104 мА до 27 мА.

Предполагается, что электрон является не только отрицательно заряженной частицей, но и южным магнитным полюсом. Новой особенностью является то, что возможно подключение обмотки через постоянные магниты, как показано здесь:

Утверждается, что при включении первичного контура, происходит «Разделение зарядов» с M1 становится положительно заряженным и M2 становится отрицательно заряженным, это называется «Магнитной поляризацией», она образовалась, благодаря наличию магнитов. При выключении первичного контура, происходит обратная поляризация, но магниты не оказывают влияния на поляризационный ток.

Два элемента показанных выше размещаются рядом. Медные пластины расположены близко друг к другу (предположительно как пластины конденсатора):

Вторичные обмотки в точности равны и намотаны в одном направлении. При включении первичной катушки, электроны во вторичной катушке движутся из Р1 в Р2 и из F1 в F2. Это основной принцип.

(прим.переводчика Выше описанное устройство имеет крайне сложный для меня набор слов и так как практической информации по нему нет, то я решил не упираться и оставляю его как есть, если кому интересно можете почитать оригинал).

Дон Смит

Один из самых крупных разработчиков устройств свободной энергии это Дон Смит, который создал много впечатляющих вещей, как правило, большой мощности. Они являются результатом его в глубоких знаний и понимания того как устроена окружающая среда.

Дон утверждает, что он повторил каждый из экспериментов описанны

сделать рабочий БТГ своими руками

Многие из нас любят сэкономить, поэтому встретив в интернете рекламу о продаже бестопливного генератора (БТГ), руки так и тянутся к кнопке «оформить заказ». Но поможет ли такой чудо-аппарат сэкономить на самом деле?

Возможно ли сделать бестопливный генератор энергии своими руками?Возможно ли сделать бестопливный генератор энергии своими руками?

Что обещают производители бестопливных генераторов

В интернете можно найти разные сайты, которые предлагают купить БТГ, причём за весьма немаленькие деньги (в среднем – 12 т. р.). При этом каждый продавец по-своему объясняет принцип работы механизма. Кто-то говорит, что бестопливный генератор работает на некоей «энергии земли», у других источником является эфир, а кто-то говорит о статической энергии, которая не подчиняется известным законам физики, но вполне реальна.

ВАЖНО! Теория эфира была актуальна до начала ХХ века, пока в 1910 году Эйнштейн не опроверг её в своей научной статье «Принцип относительности и его следствия в современной физике».

На самом деле БТГ – красивая выдумка, и в природе не существует подобных приборов.

Возможно ли сделать бестопливный генератор энергии своими руками?Возможно ли сделать бестопливный генератор энергии своими руками?

Тем не менее, для тех, кто плохо знаком с физикой, объяснений про эфир и «энергию земли» вполне достаточно чтобы купить дорогой, но бесполезный генератор.

Можно ли сделать бестопливный генератор своими руками

Если вы всё ещё сомневаетесь, попробуйте собрать такой генератор самостоятельно. В сети есть много разных схем по сбору БТГ в домашних условиях. Среди них нашлось два довольно простых способа: мокрый (или масляный) и сухой.

Масляный способ сбора БТГ

Вам потребуется:

  • Трансформатор переменного тока – необходим для создания постоянных сигналов тока;
  • Зарядное устройство – обеспечивает бесперебойную работу собранного устройства;
  • Аккумулятор (или обычная батарея) – помогает накоплению и сохранению энергии;
  • Усилитель мощности – увеличит подачу тока;

Трансформатор нужно подключить сначала к батарее, а затем к усилителю мощности. Теперь к этой конструкции подсоединяется зарядное устройство, и портативный БТГ готов!

Возможно ли сделать бестопливный генератор энергии своими руками?Возможно ли сделать бестопливный генератор энергии своими руками?

Сухой способ

Вам потребуется:

  • Трансформатор;
  • Прототип генератора;
  • Незатухающие проводники;
  • Динатрон;
  • Сварка.

Объедините трансформатор с прототипом генератора при помощи незатухающих проводников. Используйте для этого сварку. Динатрон нужен для контроля работы готового прибора. Такой генератор должен проработать около 3 лет.

Успех и эффективность этих конструкций во многом зависят от вашей удачи. Она же потребуется, чтобы найти все необходимые элементы, указанные в инструкции. Но наверно вы уже догадались, что всё это вряд ли будет работать.

Кто вёл разработки генератора свободной энергии

Генератор Адамса

В 1967 году на производство этого генератора был получен патент. БТГ оказался рабочим, но выдаваемая им мощность была настолько мала, что вряд ли с его помощью получилось бы обеспечить энергией даже маленькую комнату.

Но мошенников это не беспокоит. Поэтому в интернете можно найти сайты, продающие генератор Адамса. Только зачем тратить деньги на прибор, который не поможет сэкономить?

Возможно ли сделать бестопливный генератор энергии своими руками?Возможно ли сделать бестопливный генератор энергии своими руками?

Генератор Тесла

Жизнь и работа известного учёного давно обросли разными выдумками. Что из них правда, а что вымысел никто точно не знает. И это стало нескончаемым источником вдохновения для аферистов.

Никола Тесла действительно пытался изобрести особый прибор. Только не бестопливный генератор, а вечный двигатель. Но давайте будем реалистами. Подумайте, если бы учёному удалось придумать такой аппарат, стали бы его продавать массовому покупателю?

Возможно ли сделать бестопливный генератор энергии своими руками?Возможно ли сделать бестопливный генератор энергии своими руками?

Генератор Хендершота

Впервые информация об этом устройстве появилась в Америке начала ХХ века. Но широкую известность генератор приобрёл во время конгресса, посвящённого изучению энергии гравитационного поля, который проходил в Торонто в 1981 году.

СПРАВКА. Существует мнение, что физик не является автором БТГ. Как и когда Хендершот получили аппарат или схемы по его сбору никто не знает.

Возможно ли сделать бестопливный генератор энергии своими руками?Возможно ли сделать бестопливный генератор энергии своими руками?

Генератор Хендершота работает благодаря магнитному полю земли, поэтому его использование вызывает некоторые затруднения, ведь генератор всегда должен быть правильно расположен относительно южного и северного полюсов планеты.

Вскоре после конгресса Лестера Хендершота стали считать мошенником, а его устройство объявили подделкой.

Генератор Тариэля Капанадзе

Тариэл Капанадзе – грузинский изобретатель, которому, как многие считают, удалось невозможное. Он изобрёл БТГ, и назвал его в свою честь – капаген. Работоспособность прибора была продемонстрирована перед зрителями. Но было это шоу или демонстрация реального бестопливного генератора сказать сложно, потому что Капанадзе хранит свою технологию в тайне, ожидая богатого спонсора для дальнейшего развития проекта.

Вопреки секретности проекта, некоторые продавцы утверждают, что им удалось получить схемы генератора Капанадзе, по которым его можно собрать самостоятельно. Но верится в это с трудом.

Возможно ли сделать бестопливный генератор энергии своими руками?Возможно ли сделать бестопливный генератор энергии своими руками?

Генератор Дональда Смита

Дональд Смит является самым известным изобретателем бестопливного генератора. Конструкция прибора довольно проста: берётся волновой резонатор и раскачивается с помощью искрового генератора. Помимо этого, в схеме есть диоды, функция которых совершенно не ясна. Но самое главное, откуда в генераторе берётся дополнительная энергия, да ещё и в количестве около 10 КВт?

Дональд Смит долго пытался объяснить принцип работы своего изобретения, но его так и не смогли понять. Повторить это устройство пытались многие, но мощность всегда оказывалась гораздо меньше, чем у оригинала.

Возможно ли сделать бестопливный генератор энергии своими руками?Возможно ли сделать бестопливный генератор энергии своими руками?

Генератор TPU Стивена Марка

Конструкция устройства Стивена Марка сильно отличается от остальных БТГ, так как основой генератора TPU является металлическое кольцо, диаметром 20 см и одетые на него катушки из толстого многожильного провода.

СПРАВКА. Стивен Марк какое-то время искал инвестора для своего проекта, но потом неожиданно пропал. Никаких сведений о судьбе изобретателя или его устройства в данный момент нет.

Собрать самостоятельно генератор TPU Марка очень трудно. Сложность конструкции в использовании многофазного задающего генератора. К тому же, ни сам изобретатель, ни его последователи никогда не рассказывали о принципе работы устройства.

Возможно ли сделать бестопливный генератор энергии своими руками?Возможно ли сделать бестопливный генератор энергии своими руками?

Генератор Кулабухова

Изобретатель Руслан Кулабухов придумал БТГ для использования в быту. Но увы, он так и не смог объяснить принцип работы своего изобретения, что ставит под сомнение эффективность прибора.

В конструкции БТГ отсутствуют разрядники. Механизм состоит из высокочастотной качерной части и низкочастотной пуш-пульной части. В интернете можно найти много разных схем для сбора генератора. Но создал их не сам Руслан, а его помощники. Но мало кому удавалось собрать рабочий механизм по этим чертежам, потому что, как говорилось выше, даже сам автор не может объяснить принцип работы своего БТГ.

Генератор Хмелевского

В конце ХХ века Хмелевский по чистой случайности изобрёл аппарат похожий на бестопливный генератор. Он пытался получить на него патент и продавать как полезный инструмент для геологов. Но у последних прибор не получил популярности, поэтому производство генераторов было остановлено.

СПРАВКА. Патент изобретателю получить так и не удалось, по причине ошибки в описании работы устройства.

Несмотря на все неудачи Хмелевского, схема его БТГ пользуется популярностью в интернете. Её можно приобрести за небольшую сумму.

Как видите, многие изобретатели пытались создать бестопливный генератор, но ни одному из них это не удалось. До массового покупателя работающий БТГ так и не дошёл, а все интернет-магазины, продающие этот чудо-прибор, просто наживаются на желании сэкономить и неосведомлённости своих покупателей.

Конечно, вы можете попытаться убедиться в обратном, и самостоятельно собрать БТГ. Но стоит ли тратить на это время и деньги?

принцип работы, обзор БТГ и их схемы

Электроэнергия помогает человечеству решать огромный спектры бытовых и промышленных задач, но ее выработка требует от человека постоянной затраты ресурсов. Наиболее эффективными на сегодняшний день являются топливные генераторы, которые используются на ТЭС, в мобильных моделях бензиновых и дизельных  генераторов. Но развитие прогресса не стоит на месте – человечество постоянно пытается удешевить получаемую электроэнергию за счет внедрения инноваций. Одна из самых революционных идей — создать бестопливный генератор, который можно будет вращать без затрат ресурсов.

Что такое БТГ (бестопливный генератор)?

Сама идея относительно не нова, под понятием бестопливного генератора понимается устройство, которое будет вырабатывать электроэнергию без необходимости затрат ресурсов на вращение его вала. У основания этой идеи стояли такие выдающиеся ученные, как Тесла, Энштейн, Хендершот и другие. В те времена для запуска и работы генератора использовался пар, получаемый за счет сгорания какого-либо топлива,  от этого и возникло название бестопливного.

В наше время уже не обязательно использовать топливо для получения электрической энергии. Ее научились генерировать из солнечной энергии, энергии ветра, рек, приливов и отливов. Но устройства, предложенные физиками-основателями электротехники, до сих пор граничат с научной фантастикой и продолжают будоражить воображение как именитых ученных, так и простых обывателей.

Принцип работы

Любое генерирующее устройство построено на принципе получения электрического тока посредством направленного движения заряженных частиц в проводниковой среде. Такой эффект можно достигнуть посредством:

  • Генерации переменного магнитного потока – когда в проводнике наводится ЭДС от магнитного поля извне;
  • Перетеканием заряженных частиц между средами с разным потенциалом;
  • Самогенерации – режим работы, при котором устройство увеличивает мощность начального импульса, что позволяет поддерживать его работоспособность и аккумулировать часть энергии для питания какого-либо стороннего потребителя.

Единственная причина, по которой не удается в полной мере реализовать подобный замысел – закон сохранения энергии. Чтобы получить какой-то вид энергии вам все равно необходимо затрачивать другой вид. Поэтому идея изобретения бестопливного генератора породила массу мифов вокруг этого вопроса и дала почву для авантюристов.

Миф или реальность?

Сразу отмечу, что великие умы создавали идею бестопливного генератора не ради коммерческой выгоды. Такими людьми, как Никола Тесла, Альберт Энштейн двигала вполне естественная жажда познания и стремление сделать этот мир лучше, а не банальное обогащение. Как свидетельствуют хроники их деятельности, им удалось добиться невероятных успехов. Многие из их достижений оставили после себя гораздо больше вопросов, чем ответов, что и дает повод нашим современникам продолжить дерзновения и научные соискания.

Причинной, по которой великие ученные не смогли реализовать свои изобретения, было несовершенство технологий или отсутствие какого-либо компонента, которые обеспечили бы стабильный результат. Наши современники в научных лабораториях и в домашних условиях пытаются воплотить нереализованные идеи создания бестопливного двигателя, иногда в научных целях, иногда с целью наживы. Но добиться желаемого и наладить производство бестопливного генератора в промышленных масштабах пока еще не удалось.

Из-за бурной деятельности аферистов в интернете вы встретите массу предложений купить бестопливный генератор, но работоспособностью эти модели не обладают. Как правило, недобросовестные изобретатели пользуются безграмотностью населения в вопросах электротехники, создают красивую упаковку и продают пустышку под заманчивым  названием бестопливный генератор. Но это не значит, что рабочих схем не существует, рассмотрите примеры наиболее известных из них.

Обзор БТГ и их схемы

Сегодня существует достаточно большое количество бестопливных генераторов различной конструкции и принципа действия. Разумеется, далеко не все модели и принцип их действия освещались  создателями для широких масс. Большинство бестопливных генераторов остаются тайной, свято оберегаемой создателями и патентами. Нам остается лишь проанализировать доступную информацию о принципе их действия и общие сведения об эффективности.

Генератор Адамса – «Вега»

Достаточно эффективный генератор магнитного типа изобретенный на основе теории выдвинутой ученными Адамсосм и Бедини. В основе работы генератора лежит вращающийся магнитный ротор, который набирается из постоянных магнитов с одноименной ориентацией полюсов. При вращении ротора создается синхронное магнитное поле, которое наводит в обмотках статора ЭДС. Для поддержания вращающего момента ротора на него подаются краткосрочные электромагнитные импульсы.

Промышленную реализацию данного принципа получил генератор «Вега», происходит от аббревиатуры Вертикальный генератор Адамса, который предназначен для электроснабжения частных домов, дач, судоходных приспособлений. За счет кратковременных импульсов на выходе создается пульсирующее напряжение, подающееся на аккумуляторы для зарядки, а с них инвертируется в переменное промышленной частоты. Но вопрос соответствия заявленных параметров его реальным возможностям достаточно спорный.

Генератор Тесла

Был запатентован известным сербским физиком  более ста лет назад. Принцип действия заключается в наличии электромагнитного излучения в атмосфере Земли, в то время как сама планета представляет собой значительно более низкий уровень потенциала.

Принципиальная схема генератора ТеслаРис. 1. Принципиальная схема генератора Тесла

Посмотрите на рисунок, бестопливный генератор Тесла условно состоит из таких частей:

  • Приемника излучения — изготавливается из проводящего материала, расположенного на диэлектрическом основании. Приемник должен обязательно изолироваться от земли и размещаться как можно выше;
  • конденсатор (C) – предназначен для накопления электрического заряда;
  • заземлитель – предназначен для электрического контакта с землей.

Принцип действия заключается в получении электромагнитной энергии приемником, которая начинает протекать по замкнутой цепи на землю. Но, из-за наличия конденсатора, заряд не стекает по заземлителю, а накапливается на пластинах. При подключении к конденсатору нагрузки произойдет питание устройства за счет разрядки конденсатора. Помимо этого конструкция может дополняться автоматикой и преобразователями для беспрерывного электроснабжения совместно с подзарядом.

Генератор Росси

Работа этого бестопливного генератора основана на принципе холодного ядерного синтеза. Несмотря на отсутствие классических турбин, приводимых в действие паром или сгоранием нефтепродуктов, для его функционирование вместо сжигания топлива используется химическая реакция между никелем и водородом. В камере генератора Росси происходит экзотермическая реакция с выделением тепловой энергии.

Следует отметить, что для нормального протекания реакции применяется катализатор и затрачивается электроэнергия. Как утверждает Росси, количество вырабатываемой тепловой энергии получается в 7 раз больше затрачиваемого электричества. Эту модель уже начинают внедрять для отопления участков и выработки электроэнергии. Но, так как для работы все же необходимо заправлять установку рабочими реагентами, совсем бестопливной назвать ее нельзя.

Генератор Хендершота

Принцип действия этого бестопливного генератора был предложен Лестером Хендершотом и основан на преобразовании магнитного поля Земли в электрическую энергию. Теоретическое обоснование модели ученый предложил еще в 1901 – 1930 гг, она состоит из:

  • электрических катушек, находящихся в резонансе;
  • металлического сердечника;
  • двух трансформаторов;
  • конденсаторов;
  • постоянного магнита.

Для работы схемы обязательно должна соблюдаться ориентация катушек с севера на юг, благодаря чему произойдет вращение магнитного поля, которое сгенерирует ЭДС в катушках.

Марк Хендершот представляет свой БТГМарк Хендершот, сын Лестера Хендершота представляет свой БТГ

Также в сети ходит и схема данного БТГ (рисунок ниже). Насколько она правдивая — я не могу сказать.

Схема генератора Хендершота

Генератор Тариэля Капанадзе

Наш современник утверждает, что открыл возможность получения электрической энергии из эфира, работая с катушками Теслы и продолжая исследования известного ученного. Бестопливный генератор Капанадзе состоит из катушки Тесла, блока конденсаторов, аккумулятора и инвертора, но эта компоновка лишь догадка, сам изобретатель держит конструкцию бестопливного генератора в строжайшей тайне.

Общий вид генератора КапанадзеРис. 2: общий вид генератора Капанадзе

Посмотрите на рисунок 2, здесь приведен общий вид генератора свободной энергии. Сегодня ходят слухи о попытке широкомасштабной реализации устройства для нужд потребителей в некоторых странах, но конечного результата им достичь так и не удалось.

Также по сети ходит и электрическая схема данного генератора (рисунок ниже). Но насколько она правдивая — мы сказать не можем.

Электрическая схема генератора КапанадзеЭлектрическая схема генератора Капанадзе

Генератор Хмелевского

Согласно официальной версии бестопливный генератор Хмелевского был открыт случайно, так как создатель задумывал его как блок питания для преобразования постоянного тока в переменный. Но он нашел широкое применение в геологоразведке и получил широкое распространение в экспедициях, удалявшихся от источников центрального энергоснабжения.

Такой бестопливный генератор состоит из трансформатора с расщепленными обмотками, резисторов, конденсаторов и тиристора.  Генерация электроэнергии происходит за счет особой конструкции самого трансформатора, который может создавать встречную ЭДС больше, чем на входе. Такой результат достигается за счет резонансного эффекта  и применения напряжения определенной частоты и амплитуды.

Генератор Джона Серла

В основе бестопливного генератора Серла лежит принцип магнитного взаимодействия между сердечником и роликами. При котором магнитные ролики размещаются на равноудаленном расстоянии и стремятся сохранить свою позицию после приведения системы в движение. В состав магнитного двигателя входит многокомпонентный неподвижный сердечник, вокруг которого вращаются такие же многокомпонентные ролики. По диаметру вокруг роликов установлены катушки, в которых генерируется ЭДС при прохождении возле них магнитного ролика. Для запуска устройства применяются пусковые электромагниты, которые подают импульсы, приводящие в движение ролики.

Общий вид генератора СерлаРис. 3: общий вид генератора Серла

Как утверждает Серл, ролики самостоятельно увеличивают скорость вращения за счет переменного магнитного поля, создаваемого за счет разнополюсного совмещения магнитов внутри роликов и внутри неподвижного сердечника. При изготовлении конструкции в три уровня скорость вращения приводит не только к выработке электроэнергии, но и снижает массу аппарата вплоть до антигравитационного  эффекта.

Генератор Романова

Принцип работы бестопливного генератора Романова заключается в подаче стоячих волн на одну из пластин конденсатора, в то время как вторая пластина напрямую подключается к земле.

Принцип работы генератора РомановаРис. 4: принцип работы генератора Романова

Посмотрите на рисунок, здесь приведен принцип работы устройства, при подключении одной пластины к земле, на ней возникает определенный заряд. Стоячие волны на второй пластине обеспечивают генерацию потенциала, значительно отличающегося от потенциала земли. В качестве генератора стоячей волны выступают катушки с разнонаправленной намоткой, в которой вихревые токи компенсируют активную составляющую тока. После накопления заряда конденсатор может использоваться для питания электрических приборов в качестве нагрузки.

Но однозначного успеха для бытовых или промышленных целей в реализации данной модели добиться так и не удалось.

Генератор Шаубергера

Такой бестопливный генератор основан на получении вращательного момента на турбине за счет перемещения воды по системе труб и дальнейшем преобразовании механической энергии в электрическую. Для получения такого эффекта в конструкции генератора используется сквозной поток воды, получаемый от перемещения воды снизу вверх.

Принципиальная схема генератора ШаубергераРис. 5: принципиальная схема генератора Шаубергера

Принцип действия этого механического генератора основан на получении кавитационных полостей в жидкости – состояния разрежения близкого к вакууму, из-за чего вода приходит в движение не сверху вниз, как мы привыкли наблюдать в природе, а снизу вверх, что приводит в движение ротор электрического генератора и создает замкнутый цикл. Когда вода поднимается по внутренним трубкам вверх и опускается назад в исходный резервуар.

Можно ли сделать бестопливный генератор своими руками?

Многие из рассмотренных выше генераторов невозможно реализовать в домашних условиях. В одних случаях их авторы не предоставляют электрические схемы для общего пользования, в других, автономная работа заканчивается спустя какое-то время после начала генерации. Но существуют модели, которые вы можете попробовать реализовать в домашних условиях самостоятельно. Но никакой гарантии мы не даем. Это лишь попытка и одна из возможных реализаций.

Рассмотрим на примере изготовление бестопливного генератора Тесла. Для этого:

  • вам понадобиться изготовить приемник, для этого можно использовать алюминиевую фольгу (в данном примере взят кусок размером 900×300 мм) и закрепить его на изоляционной поверхности, к примеру, сухой фанере или полимерной пластине. Изготовьте приемник излученияРис. 6: изготовьте приемник излучения
  • закрепите в центре приемника проводник для токосъема и передачи электрического заряда к накопителю электроэнергии. Закрепите проводРис. 7: закрепите провод
  • установите приемник в наиболее высокой точке (в данном примере он расположен на крыше частного дома).
  • проследите, чтобы ни фольга приемника, ни провод от него к накопителю не касались заземленных элементов.
  • подключите провод к одной из пластин конденсатора (для данной схемы используется модель на 2200 мкФ).
  • вывод второй пластины конденсатора заземлите. Подключение конденсатораРис. 8: подключение конденсатора
  • после подключения проверьте цепь в местах электрических соединений и замерьте заряд конденсатора (он равен нулю или стремиться к этой величине).
  • Спустя 30 – 60 минут измерьте при помощи того же мультиметра напряжение на конденсаторе (в данном примере напряжение составило 202 мВ).
Измерьте заряд конденсатораРис. 9: измерьте заряд конденсатора

Как видите, бестопливный генератор Тесла действительно работает, и вы можете собрать его в домашних условиях самостоятельно.  Основной недостаток –  запитать от него получиться разве что светодиод, да и то на несколько секунд от силы. Мощность такого устройства зависит от площади приемника и емкости конденсатора. И если подобрать конденсаторы большой емкости еще представляется возможным, то создать приемник размером с футбольное поле, чтобы можно было бесперебойно питать хотя бы дом,  достаточно проблематично.

Видео подборка по теме



Что представляет собой генератор свободной энергии Тесла с самозапиткой?

  1. Что представляет собой генератор свободной энергии Тесла?
  2. Генератор тесла с самозапиткой – главное изобретение ученого
  3. Следующий этап разработки генератора Теслы
  4. Полезно знать, как собрать генератор Тесла
  5. Первый этап
  6. Второй этап

Полезно знать о том, как собирается генератор Тесла с самозапиткой Спустя десять лет после того, как технология успешной добычи переменного тока была запатентована, Никола Тесла разработал модель бестопливного электрогенератора. Потребляемая мощность для работы установки вырабатывается самим генератором, а для запуска достаточно одного электрического импульса от аккумуляторной батареи. Генератор «Тесла» с самозапиткой по каким-то причинам до сих пор не используется в отраслях системы народного хозяйства.

Что представляет собой генератор свободной энергии Тесла?

Чтобы разобраться в том, как работает прибор, следует детальнее ознакомиться с особенностями его конструкции. специально приготовленная железная пластина поднимается вверх так высоко, как только можно. Еще одна пластина устанавливается в земле. От железной пластины к одной стороне конденсатора пускается провод. Другой провод идет от заземления на второй конец конденсатора.

Все источники лучистой энергии выделяют микроскопические частицы, несущие положительный заряд, которые в процессе взаимодействия с металлической пластиной передают ей постоянный электрический заряд. Терминал конденсатора, установленный на противоположной стороне прибора, подводится к земле, которая, в свою очередь, может выступать в качестве гигантского резервуара, наполненного отрицательным электричеством. В конденсатор постоянно поступает малый ток, и, поскольку потенциал заряда частиц достаточно высокий, конденсатор может подпитываться практически постоянно. Элементарное в своей конструкции устройство реально соответствует заявлению о разработке бестопливного генератора, использующего в качестве источника энергии космические излучения.что представляет собой генератор свободной энергии «тесла»

Генератор тесла с самозапиткой – главное изобретение ученого

Никола Тесла утверждал, что одной из наиболее значимых и важных его работ является описание самоактивирующегося безтопливного генератора, способного извлекать электричество из земной атмосферы. Ученый заявлял, что начинал свои размышления над конструкцией генератора после того, как Лорд Кельвин стал утверждать, что невозможна разработка самоохлаждающегося агрегата, поддерживающего свою функциональность за счет внешних источников тепла.

Никола Тесла представил связку проводов достаточной длины, протянутых за пределы атмосферы планеты. Поскольку температура Земли выше, чем в окружающем космосе, тепло будет направляться по проводам вверх. Одновременно по таким проводам потечет ток. После этого можно будет запитать мотор при помощи двух проводов. Электродвигатель будет функционировать, пока температура планеты не снизится. Таким образом можно было бы получить установку, производящую электричество из атмосферы без предварительного потребления других источников питания.

Следующий этап разработки генератора Теслы

Энергия эфира может быть использована для получения электричества, необходимого всему человечеству для нормальной жизни. В своей статье ученый продолжил описание процесса разработки генератора. Вскоре Тесла стал утверждать, что простая электрическая машина не будет преобразовать в электричество космическую энергию.

Это послужило основанием для разработки такого агрегата, как турбина. Наибольшей популярностью пользовался водяной насос. Особенностью такого устройства являются плоские железные диски, которые способствуют ускорению движения воды. Такая дисковая турбина может использоваться в качестве основы каких-нибудь других полезных изобретений. Благодаря работам Теслы стала возможной свободная передача электричества в необходимом количестве. следующий этап разработки генератора теслы с самозапиткой Еще в молодости ученый задумался о разработке механизма, способного сгенерировать переменный ток. В первый раз он озвучил свой замысел на одной из лекций в колледже, но преподавателям не был понятен принцип работы устройства с самозапиткой. Ученый не стал отказываться от этой замечательной идеи, и спустя какое-то время показал миру свой первый генератор. Тесла продолжит исследования в этой области, переехав в Соединенные Штаты. Там он спроектировал новый генератор свободной энергии. Накопитель заряженных частиц был запатентован ученым в 1901 году.

Также стоит уделить внимание следующим статьям:

Полезно знать, как собрать генератор Тесла

Чтобы в процессе сборки не возникло трудностей, рекомендуется поделить рабочий процесс на три основных этапа:

  • Сборка высоковольтной вторичной обмотки;
  • Установка первичной обмотки с низким напряжением;
  • Сборка механизма управления.

Первый этап

В качестве основы для устройства вторичной обмотки можно использовать предмет цилиндрической формы, вокруг которого необходимо намотать медный провод. Материал, из которого изготовлен цилиндр, не должен пропускать электроэнергию. Наиболее оптимальным изделием для этого будет обыкновенная ПВХ труба. Для цилиндра, длина которого составляет 30 см, а диаметр – 5 см, подходит провод толщиной 0,12 мм. Сделать точный расчет необходимого количества витков в обмотке затруднительно, поэтому рекомендуется придерживаться инструкций специалистов в данной области, которые утверждают, что больше 800 витков по какой-то причине обмотку делать не рекомендуется. как собрать генератор тесла первый этапЭто замечание вызывает определенные сомнения, поскольку суть изобретений Николы Теслы заключается во взаимодействии установки с окружающей средой. Высота устройства должна быть максимальной, а подобные ограничения в виде рекомендаций авторитетных специалистов относительно количества витков буквально препятствуют реализации самой идеи. Если речь идет о взаимодействии с окружающей средой, то какая польза может быть от маленького устройства?

Авторитетные ученые, в свою очередь, утверждают, что КПД генератора наоборот будет понижаться при увеличении количества витков. Такой словесный блуд противоречит сам себе, поскольку по этой логике минимальный размер катушки дает максимальный КПД, чего в принципе не может быть. В зависимости от способа размещения катушки определяется ее длина. При горизонтальном расположении размер устройства придется уменьшить. Такой способ расположения катушки тоже противоречит основному принципу функционирования генераторов свободной энергии, полученной из атмосферы планеты.

Процесс намотки витков подразумевает определенные трудности, поэтому все нужно делать внимательно и очень аккуратно. Прежде всего, необходимо проделать техническое отверстие в трубе. От него отмеряется 19 см и сверлится еще одно отверстие. в первое отверстие размещается медный провод, который необходимо чем-то зафиксировать. Провод вставляется в трубу приблизительно на 10 см. после этого можно начинать наматывать катушку. Медную проволоку нужно наматывать по часовой стрелке, каждый виток должен быть положен аккуратно и плотно прижат к остальным.

Второй этап

Теперь можно приступать к изготовлению первичной обмотки. Нужно взять толстый провод с максимальным возможным диаметром. Диаметр первичной обмотки должен превышать в два раза толщину провода на вторичной. Для нашего изделия достаточно 5-6 витков. Существует достаточное количество разнообразных схем, доступных для ознакомления в интернете. Регулировка работы трансформатора может выполняться в автоматическом режиме или вручную.

Делитесь своими знаниями и опытом удачного взаимодействия с генератором Тесла в комментариях. Смотрите видео об использовании генератора свободной энергии с самозапиткой в домашних условиях

Сборка генератора альтернативной и свободной энергии от Витора (DiN)

В данной статье будет подробно рассказано о проведенных опытах по получению в домашних условиях альтернативной и свободной энергии, описано, как самостоятельно построить бестопливный генератор свободной и альтернативной энергии, а также показаны новые, совершенно удивительные свойства электрического тока. Хотя электрического ли!? Давайте сразу договоримся о следующих вещах, так как тут показываются и обсуждаются только практические опыты и эффекты, без выдумывания каких либо теорий, мы будем требовать того же и от участников проекта, а именно: — Любой флуд в теме сборки генератора альтернативной энергии от Виктора (Din) будет безжалостно удаляться.

— К флуду будут относиться все высказывания и утверждения не подтвержденные на практике и не несущие практической пользы.

На данный момент, уже проделана огромная масса работы и получены стабильные, повторяемые результаты, но это только начало! С каждым новым днем, будут новые и интересные эксперименты по данной теме, удачные опыты и доработки, а значит нужно будет все приводить в порядок, систематизировать и выкладывать, в связи с чем нужны добровольцы, которые возьмутся помочь и на добровольной основе смогут уделить немного времени по систематизации результатов. Все, кто сможет помочь, пишите на [email protected]

Ну, а теперь с самого начала. В основе генератора лежит работа транзисторов в режиме лавинного пробоя. Что же «там» внутри происходит можно только гадать, но по факту мы имеем следующее.

— Подтвержденный КПД значительно выше 1 (до 7, то есть до 700%) в случае работы устройства на активную нагрузку. Были проведено тестирование с лампами накаливания и нагревательной спиралью.

— При увеличение нагрузки потребляемый ток снижается.

— Замыкание контактов лампочки накаливания накоротко не приводит к ожидаемому ее потуханию, но напротив лампочка горит только ярче.

Чудеса!? Врядли, т.к. повторить может в общем то любой, а если эффект стойко проявляется, то есть он повторяем, то это уже совсем не чудо, а просто необычный, еще не изученный эффект.

На момент сейчас самозапитки еще нет, но нет ее не потому, что она не получается, а прежде всего потому, что ее не успели реализовать по времени.

Если опустить «эвалюцию» принципиальных схем, то текущая схема выглядит так:





Ну а теперь. видео опытов и экспериментов, с самого начала.

Приносим извинения за качество видео, это были внутренние трансляции… Надеюсь в скором времени будут и более достойные видео.

Первая часть трансляции от 17-го марта 2014г

Увы видео обрабатываются очень медленно, по этому начнем с последней части, которая уже готова. В дальнейшем вместо этой надписи тут появятся первые три записи видеотрансляций.

Часть 4 от 20 го марта 2014 года

Все дальнейшие описания, ответы на вопросы и прочую полезную информацию по сборке данного устройства Вы найдете в соответствующем разделе нашего форума.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
