Сухие трансформаторы

ООО «КПМ» производит сухие трансформаторы на основе оригинальной технологии длительное время. С 2008 года произведено и поставлено на промышленные и энергетические объекты Российской Федерации и стран ближнего зарубежья значительное количество трансформаторов. Накоплен положительный опыт эксплуатации в различных, в том числе неблагоприятных, условиях.

Трансформаторы производятся для сетей напряжением от 0,4 кВ до 36 кВ, мощностью до 20000 кВА.

Назначение

Силовые трансформаторы являются электрическими машинами, предназначенными для преобразования тока и напряжения из сети одного номинала в другую сеть. Принято подразделять силовые трансформаторы на трансформаторы общего и специального назначения.

Сухие трансформаторы общего назначения, в силу своей мощности и класса напряжения, предназначены для распределительных сетей, сетей промышленных предприятий и тяговых подстанций электрифицированного железнодорожного транспорта. Это, в частности, понижающие трансформаторы, выполняющие преобразование напряжения из большего номинала в меньший и трансформаторы связи, обеспечивающие переток мощности между распределительными сетями разного класса напряжения.

Сухие специальные трансформаторы имеют изменённые характеристики и конструкцию, обеспечивающую их работу в специальных условиях. К таковым относятся сварочные трансформаторы, преобразовательные трансформаторы для выпрямительных и инверторных установок, разделительные трансформаторы и другие трансформаторы специальной конструкции, в том числе специально производимые по требованиям и спецификации Заказчика.

Конструкция

Конструкция трансформаторов ООО «КПМ» — оригинальная. Разработана с учётом опыта производства и эксплуатации сухих реакторов различного класса напряжения. Главной её особенностью является технология изготовления обмоток.

Общая компоновка трансформатора традиционна для трансформаторов мощностью до 12 МВА. Магнитопровод имеет стержневую конструкцию, шихтованный. Опрессовка выполнена бандажами, а в верхней и нижней части выполнена стяжка ярмом со шпильками. Дополнительные вертикальные шпильки увеличивают общую прочность конструкции для обеспечения её стойкости нагрузкам при транспортировке и эксплуатации.   Обмотки концентрические — обмотка низшего напряжения расположена ближе к стержню, обмотка высшего напряжения расположена снаружи.

Магнитопровод выполнен шихтованным из высококачественной электротехнической стали. Сталь холоднокатанная, высококачественная. Бандажи, которыми производится опрессовка стержней, выполняются стеклолентой. Это упругий, прочный и долговечный материал с высокой стойкостью к внешним воздействиям, неэлектропроводящий и немагнитный.

Обмотки трансформатора выполнены цилиндрическими, многослойными, из провода прямоугольного сечения и имеют вертикальные воздушные каналы. Обмотки разделяются на секции горизонтальными промежутками. Между секциями выполняется транспозиция провода для снижения потерь в обмотке и выравнивания потенциалов в паралельных ветвях. Все электрические соединения выполняются аргонно-дуговой сваркой.

Воздушные каналы обеспечивают эффективную циркуляцию воздуха внутри обмоток и их хорошее охлаждение.

За счёт чего удалось повысить перегрузочную способность трансформатора во всех режимах.

Обмотки являются самонесущими: они не нуждаются в несущих конструктивных элементах для обеспечения их прочности, поскольку каждая обмотка в целом представляет собой монолитную конструкцию. Такая конструкция обмоток получила название воздушно-барьерный монолит.

Монолитность обмоток достигается за счет технологии их изготовления. В целом, технология их изготовления схожа с технологией изготовления обмоток сухих реакторов ООО «КПМ».

Для изготовления обмоток используется  специальный, прямоугольный, одножильный провод с комбинированной изоляцией, состоящей из полиимидно-фторопластовой (ПМФ) пленки и двух слоев стеклоткани, пропитанных теплостойким, кремнийорганическим лаком, класса нагревостойкости 200 (200°С) по ГОСТ 8865-93.

Пленка ПМФ является основной изоляцией провода и обеспечивает требуемый уровень электрической изоляции. Стеклоткань, пропитанная лаком, играет роль конструкционного и защитного материала. Она образует защитный кожух вокруг проводника в плёнке ПМФ, а также обеспечивает прочное, монолитное сцепление проводников друг с другом.

Стеклоткань долговечна, не подвержена воздействию коррозии и процессу гниения и сохраняет свои механические свойства на протяжении всего срока службы изделия. Используемый для пропитки лак, обладает отличной клеящей и пропитывающей способностью, цементирующими свойствами. Лак характеризуется высокой теплопроводностью, что обеспечивает хороший отвод тепла от проводников. Он имеет высокую влаго- и водостойкость, гидрофобен, имеет высокую нагревостойкость, трудногорюч.

В целом, изоляция выдерживает повышенную и пониженную температуру на протяжении длительного времени без изменения  своих свойств,  обладает высокой стабильностью и устойчивостью к  воздействию химических веществ и радиации. Изоляция обмоток является трудногорючей в соответствии с ГОСТ 12.1.044-89, выдерживает длительное (до 8 минут) воздействие открытым пламенем без возгорания.

Вероятность воспламенения изоляции обмоток трансформатора даже в случае тяжелых и длительных коротких замыканий практически равна нулю.

По сравнению с уже давно известной воздушно-барьерной изоляцией технология ООО «КПМ» имеет ряд преимуществ:

  • Обмотка имеет большую механическую прочность, обеспечивается высокая стойкость к мехническим усилиям при транспортировке и монтаже, а также к динамическим усилиям при прохождении токов короткого замыкания.
  • Обеспечивается высокая электрическая прочность изоляции.
  • Изоляция обмоток устойчива к воздействию влаги, температуры, агрессивных химических веществ.
  • Материалы изоляции обмоток долговечны и практически не меняют своих свойств на протяжении всего срока службы.
  • Обмотки трансформатора не могут быть источником возгорания и пожара.

По сравнению с литой изоляцией воздушно барьерный монолит обеспечивает более высокие нагрузочные характеристики трансформатора.

Намотка осуществляется на станках с плавной регулировкой скорости вращения и регулировкой момента вращения на валу двигателя, что обеспечивает высокую повторяемость параметров обмоток.

После намотки и сварки выполняется пропитка обмоток. Пропитка осуществляется путем полного погружения в емкость с кремнийорганическим  компаундом. Компаунд не выполняет роль межслоевой изоляции, а служит для придания обмоткам монолитности. После пропитки обмотка помещается в термическую печь, где  в течении 12 часов происходит ее запечка при температуре 160 — 180 °C. Цикл пропитки-запечки  повторяется многократно.

После пропитки и запечки обмотка готова к монтажу на стержень. Для эстетических целей и для защиты от ультрафиолетовых лучей трансформатор красится пожаростойкой эмалью. Для покраски используется кремнийорганическая электроизоляционная эмаль, которая представляет собой суспензию пигментов в лаке. Эмаль обладает высоким уровнем диэлектрической прочности и высокими физико-механическими свойствами.

После сборки трансформатора, завершающим этапом производства является проведение полного цикла приемо-сдаточных испытаний в собственной электролаборатории.

Оригинальная конструкция трансформаторов обуславливает их отличные эксплуатационные характеристики.

В частности нагрузочную способность и нагревостойкость. Данные характеристики весьма важны для сухих трансформаторов, поскольку именно по нагрузочной способности сухие трансформаторы традиционно уступают масляным.

Поскольку ГОСТ Р 54827-2011 «Трансформаторы сухие.  Общие технические условия» и ГОСТ 11677-85 «Трансформаторы силовые. Общие технические условия» не определяют чётких требований к нагрузочной способности сухих трансформаторов, многие производители сухих трансформаторов имеют свои собственные трактовки.

Перегрузка трансформатора по току может возникать по разным причинам. Во всех случаях возникает избыточный нагрев обмоток трансформатора в результате протекания через них тока, превышающий номинальный. Это происходит в следующих случаях:

  • При прохождении токов короткого замыкания (КЗ). В этом случае имеет место протекание очень больших токов, которые могут в десятки раз превышать номинальный в течение очень короткого времени (от десятков миллисекунд до 3-4 секунд). Обмотка в этом случае быстро нагревается и затем имеет возможность остыть после отключения КЗ. В этом случае уместно говорить не о нагрузочной способности трансформатора, а о классе нагревостойки изоляции обмоток.

Изоляция провода, используемого для изготовления обмоток трансформаторов ООО «КПМ», имеет отличный показатель нагревостойкости — класс 200 (200 ºС) по ГОСТ 8865-93.

  • При колебаниях нагрузки. Для ряда видов нагрузки характерны временные (от нескольких десятков секунд до нескольких десятков минут) увеличения потребляемой мощности. Например, такими режимами являются пуски и самозапуски двигателей. Для управляемых приводов характерным режимом может быть повторно-кратковременный режим. В таких и других подобных режимах может иметь место увеличение токов, протекающих через обмотки трансформатора от нескольких десятков процентов до нескольких крат.
  • При аварийном изменении режима сети. В этом случае, возможно временное (в период от нескольких десятков минут до нескольких часов) увеличение нагрузки на трансформатор до полутора-двух раз.

«Правила технической эксплуатации электроустановок потребителя» пункт 2.1.21 определяет, что допускается кратковременная перегрузка трансформаторов сверх номинального тока при всех системах охлаждения независимо от длительности и значения предшествующей нагрузки и температуры охлаждающей среды. Это означает, что трансформатор должен выдерживать перегрузку (ток выше номинального) даже в том случае, если до неё от работал длительно при полной нагрузке (100% от номинальной) и при максимальной рабочей температуре окружающей среды.

Ниже приведены показатели нагрузочной способности трансформаторов ООО «КПМ» в сравнении с требуемыми Правилами технической эксплуатации электроустановок потребителя (ПТЭ ЭП). Все, указанные величины, приведены для трансформаторов ООО «КПМ» с естественным воздушным охлаждением, длительно работавших при полной нагрузке (100% от номинального тока) до указанной в таблице перегрузки. При нагрузке меньше номинальной и при температуре окружающей среды ниже указанной в таблице, трансформаторы способны выдерживать большие перегрузки.

Трансформатор Допустимая перегрузка по току сверх номинала,
% относительно номинального тока
Длительность: 5 мин. 10 мин. 18 мин. 20 мин. 32 мин. 45 мин. 60 мин. 80 мин. 2 часа 3 часа 24 часа
Масляный, в соответствии с ПТЭ ЭП пункт 2.1.21 100% 75% 60% 45% 30%
Сухой, в соответствии с ПТЭ ЭП пункт 2.1.21 60% 50% 40% 30% 20%
Трансформатор ООО «КПМ» при температуре ОС +20ºС 100% 100% 90% 70% 55% 45% 40% 38% 32% 25% 25%
Трансформатор ООО «КПМ» при температуре ОС +40ºС 100% 100% 60% 57% 38% 30% 27% 23% 20% 20% 20%

Таким образом, сухие трансформаторы ООО «КПМ» существенно превосходят требования, предъявляемые к сухим трансформаторам Правилами технической эксплуатации электроустановок потребителя, и по своей нагрузочной способности сравнимы с масляными трансформаторами.

Сухие трансформаторы – устройство и типы сухих силовых трансформаторов

Содержание:

  1. Сухие трансформаторы в нашем ассортименте
  2. Сухие трансформаторы: конструктивные особенности
  3. Массогабаритные показатели сухих трансформаторов в защитном кожухе
  4. Сравнение масляных и сухих трансформаторов
  5. Недостатки сухих трансформаторов
  6. Особенности обслуживания сухих трансформаторов
  7. Когда требуется сухой трансформатор?
  8. Выбрать сухой трансформатор

Электрическая энергия от стадии выработки на электростанциях до подачи в сети конечных потребителей претерпевает ряд трансформаций, заключающихся в изменении уровня её напряжения на электрических подстанциях. Основными элементами повышающих и понижающих подстанций являются силовые трансформаторы, рабочее напряжение которых может превышать 1000 кВ. До относительно недавнего времени изоляция и охлаждение обмоток трансформаторов высокого напряжения обеспечивались погружением их активной части в трансформаторное масло. Появление новых технологий производства твёрдых изоляционных материалов позволило конструировать сухие трансформаторы высокого напряжения.

Сухие трансформаторы в нашем ассортименте

Сухие трансформаторы обладают рядом преимуществ по сравнению с маслонаполненными:

  • пониженный уровень пожарной опасности благодаря отсутствию горючего трансформаторного масла;
  • отсутствие вероятности загрязнения окружающей среды, возникающего при утечке масла;
  • низкий уровень эксплуатационных затрат, обусловленный тем, что сухие трансформаторы не требуют наличия маслохозяйства и регулярного контроля состояния масла.

Отсутствие характерного запаха нефтепродуктов, которым обладает трансформаторное масло, позволяет без ограничения устанавливать сухие трансформаторы внутри помещений, где работают люди. Техническое обслуживание этих устройств сводится к регулярному внешнему осмотру.

Сухие трансформаторы: конструктивные особенности

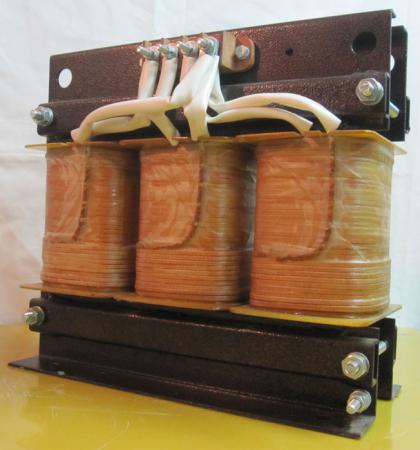

Основу конструкции составляет активная часть трансформатора, которая включает в себя следующие элементы:

  • магнитопровод или магнитный сердечник, набранный из тонких листов специальной электротехнической стали, обладающей высокой магнитной проницаемостью;
  • обмотки низкого напряжения (НН), располагающиеся на стержнях магнитопровода;
  • обмотки высокого напряжения (ВН), которые устанавливаются поверх обмоток НН и межобмоточной изоляции.


Для изготовления магнитопровода используются листы холоднокатаной электротехнической стали толщиной 0,27 мм, покрытые специальным изолирующим жаропрочным составом. Сердечник представляет собой набор большого количества тонких стальных пластин. Такая конструкция сердечника обеспечивает низкий уровень так называемых потерь в стали, или потерь холостого хода, обусловленных нагревом магнитопровода вихревыми токами Фуко. После сборки магнитопроводы закрепляются верхними и нижними ярмовыми балками, которые стягивают набор пластин с помощью болтового крепежа.

Для снижения потерь холостого хода также применяется специальная технология раскроя и сборки листовых заготовок, называемая «step – lap».


Фото 1. Пятипозиционная система стыковки пластин «step – lap»

Суть технологии «step – lap» заключается в том, что стыки листов в каждом слое сдвинуты друг относительно друга. Сборка магнитопровода по такой системе требует использования большого числа заготовок различной формы, поэтому раскрой и нарезка стали производится на специальных автоматизированных линиях с числовым программным управлением. Сложность изготовления сердечника по технологии «step – lap» компенсируется снижением его магнитного сопротивления и потерь холостого хода.

Каждая фаза обмотки НН сухого трансформатора представляет собой готовую конструкцию цилиндрической формы. Для изготовления токоведущей части используется лента из меди или алюминия. Намотка производится на автоматизированном оборудовании с одновременной укладкой изоляции между слоями и со стороны торцов. Для обеспечения эффективного охлаждения в конструкции обмотки НН предусматривается наличие вентиляционных каналов. Их количество зависит от мощности сухого трансформатора. Каналы выполняются с помощью профилей из стеклопластика, обладающего повышенной термостойкостью. Для защиты обмоток от воздействия атмосферной влаги, они покрываются электроизоляционными эмалями, окончательная полимеризация которых происходит под воздействием высокой температуры в специальных промышленных печах.

В целях контроля режима работы сухого трансформатора, обмотки НН оборудуются встроенным датчиком температуры, который является основным элементом тепловой защиты.

Обмотки ВН сухих трансформаторов состоят из нескольких секций, которые соединяются между собой последовательно. Изготовление обмотки выполняется автоматически с использованием ленточных заготовок из меди или алюминия. Герметизация обмоток ВН производится более тщательно, чем это делается при изготовлении обмоток низкого напряжения. Подготовленная обмотка заливается эпоксидным компаундом. Для того, чтобы изолирующим составом заполнились мельчайшие щели и зазоры, процедура выполняется в специальной камере, в которой создаётся глубокий вакуум путём откачки воздуха.


Габаритный чертеж сухого трансформатора 100 кВА

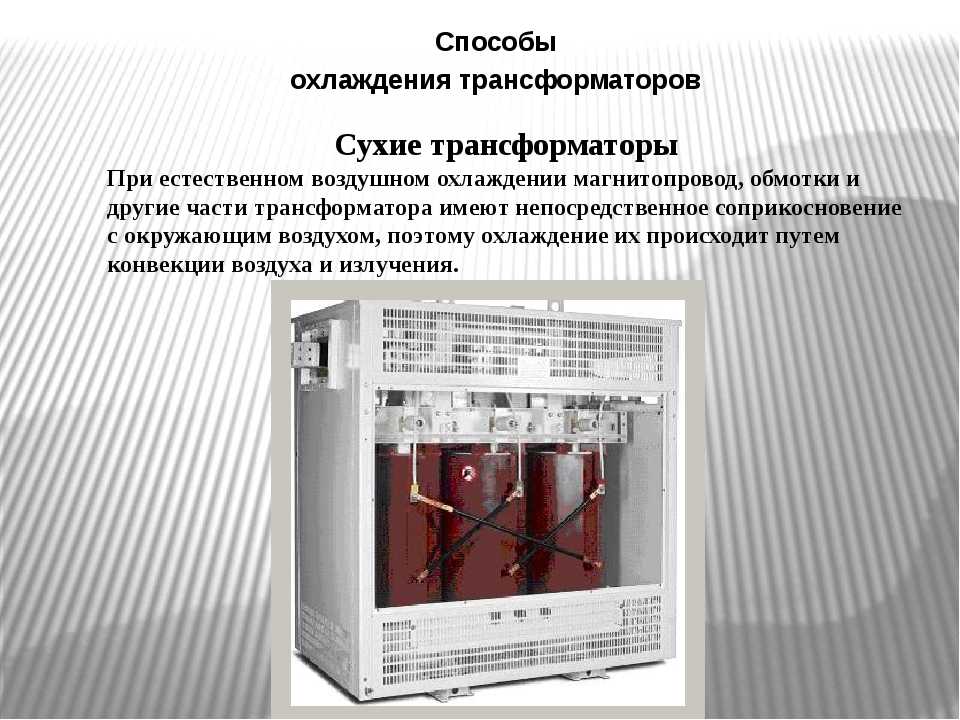

В зависимости от условий эксплуатации, сухие трансформаторы комплектуются защитными кожухами, обеспечивающими требуемую степень защиты активной части. Кожух выполняется из тонколистовой стали и защищает трансформатор от атмосферных осадков, механических воздействий, а также препятствует приближению людей к токоведущим частям. Стенки кожуха оборудованы отверстиями для вентиляции и съёмными панелями для производства осмотров и технического обслуживания.

Массогабаритные показатели сухих трансформаторов в защитном кожухе


Габаритные размеры (мм, не более)

Номинальная мощность кВА

L (длина)

B (ширина)

H 1 (полная высота)

Масса

25

725

555

870

365

40

820

85

920

425

63

900

650

985

655

100

900

650

985

655

160

980

650

1175

1010

250

1035

700

1215

1270

400

1120

795

1280

1550

630

2100

1150

1655

2410

1000

2000

1200

1900

2870

1600

2100

1150

1655

2410

1250

2010

1300

2300

4100

2500

2850

1455

2735

4100

Сравнение масляных и сухих трансформаторов

Сухие трансформаторы занимают свою нишу в связи с их уникальными техническими характеристиками. Они имеют несколько принципиальных конструкционных и эксплуатационных отличий в сравнении с традиционными масляными.

Параметр

Сухие трансформаторы

Масляные трансформаторы

Место установки

Могут монтироваться как в закрытых помещениях, так и на открытом воздухе. Во время функционирования не выделяют токсических веществ, разрешена установка в жилых и коммерческих зданиях

Только на открытом воздухе или в специальных технических сооружениях – используемое для охлаждения масло выделяет вредные химические соединения

Противопожарная безопасность

Относятся к категории безопасных (Д).

Относятся к категории пожароопасных (В1).

Допустимость перегрузок

Перегрузки должны быть кратковременными

Могут длительное время выдерживать незначительные перегрузки

Потери КЗ

Инновационные технологии изготовления позволяют уменьшать потери

Относительно высокие потери короткого замыкания

Периодическое обслуживание

Сухой трансформатор не требует периодического обслуживания весь период гарантийной эксплуатации

Необходим постоянный контроль уровня и качества трансформаторного масла

Выбор конкретного типа трансформатора должен учитывать условия эксплуатации, количество потребителей и место монтажа.

Недостатки сухих трансформаторов

Как и все агрегаты, сухие трансформаторы имеют и несколько недостатков.

  1. Относительно небольшой срок эксплуатации. Первоначальные свойства полимерных изоляторов сохраняются на протяжении 10–15 лет, что намного меньше масляных трансформаторов.
  2. Большая стоимость. Недостаток частично нивелируется за счет уменьшения затрат на периодическое техническое обслуживание.
  3. Непригодность к ремонту. Элементы сухих трансформаторов неразборные, что исключает возможность замены обмоток или и магнитопроводов.
  4. Изменение выходного напряжения возможно только с помощью перемычек, находящихся под напряжением – для изменения параметров функционирования требуется отключения потребителей энергии. Конструкция сухого трансформатора не предусматривается наличие переключателя ПБВ.

При правильном подборе технических характеристик многие недостатки во время эксплуатации минимизируются. По параметрам сухой трансформатор должен отвечать технико-экономическому обоснованию.

Особенности обслуживания сухих трансформаторов

Схема и периодичность обслуживания сухих трансформаторов должны учитывать рекомендации производителей, требования государственных стандартов, нормативных отраслевых документов и правил. В перечень работ включаются следующие мероприятия:

  • очистка поверхностей сухого трансформатора от пыли для улучшения параметров теплообмена;
  • проверка эффективности естественной или принудительной вентиляции;
  • контроль усилий затяжки болтовых соединений;
  • осмотр состояния окрашенных поверхностей на предмет обнаружения перегревов, аномального цвета и следов электрических пробоев;
  • проверка состояния устройств тепловой защиты и изоляторов.

Электрическое оборудование сухих трансформаторов проверяется с учетом разработанного графика, перечень мероприятий определен нормативными документами. Периодичность регулируется правилами эксплуатации электрооборудования и прописывается в документации работы оперативного персонала компании. Визуальный осмотр и тепловизионные замеры делаются на работающем сухом трансформаторе, во всех других случаях обязательно выполняется отключение входного напряжения.

Когда требуется сухой трансформатор?

Современные технологии пока не позволяют использовать только твёрдые изоляционные материалы при производстве трансформаторов на напряжение свыше 35 кВ, что несколько сужает сферу использования сухих трансформаторов. Тем не менее, существует ряд областей, в которых их присутствие постоянно увеличивается:

  • внутрицеховые подстанции крупных промышленных предприятий, обеспечивающие электроснабжение отдельных производственных комплексов;
  • тяговые подстанции, снабжающие энергией наземный транспорт с электроприводом;
  • электроснабжение объектов различного назначения, отличающихся повышенными требованиями к пожарной безопасности.

Применение сухих трансформаторов в химической, металлургической, нефтегазовой областях имеет ряд преимуществ. Электрооборудование такого типа может располагаться в непосредственной близости от питаемых технологических установок. Благодаря низкой пожароопасности таких электроустановок снижаются требования к наличию систем автоматического пожаротушения, что приносит существенную экономию.

Компания «ЭНЕРГОПРОМ – АЛЬЯНС» предлагает широкий спектр сухих трансформаторов любого исполнения и класса напряжения до 35 кВ собственного производства, а также готовые решения в области проектирования и строительства электроподстанций.

Мы осуществляем доставку электрооборудования по всей территории Российской Федерации.

Чтобы купить сухой трансформатор или получить консультацию, свяжитесь с нашим специалистом, воспользовавшись любым из представленных на сайте контактов.

Трансформатор сухого типа DBCT — Meramec


Предложения:

  • Внутренний диаметр: От 3,5” [89мм] до 36” [915мм]
  • Внешний диаметр : от 5 дюймов [127 мм] до 40 дюймов [1016 мм]
  • Первичные токи: 25–8000 А
  • Вторичный ток: 1 и 5 А тип. , возможны другие варианты.
  • Частота: 50 и 60 Гц
  • Рейтинговые коэффициенты: До 5,0 при 55°C окружающей среды.
  • Класс реле: До стандарта C800 / 5P20-200VA, до С1200 и выше как нестандартные.
  • Класс измерения: от 0,15S до 2,4 / от 0,2S до 5,0
  • Нагрузка: B0.1 – B1.8 / 2.5 – 45 ВА
  • Доступны различные схемы обмотки, Одинарное соотношение (SR), двойное соотношение (DR) или несколько соотношений (MR).
  • ПРИМЕЧАНИЕ: Размеры и класс точности зависят от коэффициента тока.

Опции:

  • Конструкции могут быть выполнены в соответствии с существующими характеристиками ТТ.
  • Первичные токи более 8000 ампер.
  • Вторичные клеммы или выводы.
  • Сердечники с зазорами для контроля остаточной намагниченности и переходных характеристик.
  • Линейные муфты с воздушным сердечником.

Применение:

Сухой трансформатор BCT внутреннего монтажа предназначен для установки на высоковольтный ввод бакового силового выключателя вдоль заземляющей муфты, защищенной внешней крышкой. Он также может быть установлен внутри защищенного от непогоды шкафа или внутри отсека распределительного устройства MC. При правильной установке BCT сухого типа может использоваться при более высоких уровнях напряжения в системе, сохраняя при этом свой собственный класс всего лишь 600 Вольт. Его простая конструкция обеспечивает продукт с низкой утечкой и чрезвычайно высокой способностью к короткому замыканию.

Конструкция:

Тороидальный сердечник непрерывно намотан лентой из холоднокатаной электротехнической кремнистой стали с ориентированным зерном, которая подвергается полному отжигу для снятия напряжения после намотки до заданных размеров. Затем вторичная обмотка наматывается из изолированного медного магнитного провода на сердечник с целлюлозной изоляцией, при этом витки равномерно распределяются по периферии сердечника. Когда отводы вытягиваются, они наматываются таким образом, чтобы обеспечить полное распределение обмотки между любыми соединениями. Затем катушка обматывается лентой из полиэфирной пленки. Все используемые материалы имеют минимальный рейтинг 105°C.

Соединения:

Первичная полярность h2/P1 обозначена на его поверхности черной полосой, которая загибается сбоку. Вторичные выводы, как правило, № 10 или № 12 AWG доступны в сером Tefzel, или ПВХ, THHN и SIS в пучках с цветной кодировкой или одного цвета с маркировкой для идентификации клеммы. Они также доступны с кольцевым язычком ¼ дюйма вместо проводов. Клемма X1/S1 представляет собой мгновенную ссылку на полярность по отношению к h2/P1.

Паспортная табличка:

К каждому устройству прикрепляется паспортная табличка из полиэстера, на которой указана вся необходимая информация и характеристики, а также серийный номер.

Установка:

DBCT специально разработан для установки на любой хвостовик втулки. Их можно поддерживать горизонтально с помощью монтажных пластин или немагнитных ремней. При штабелировании DBCT рекомендуется размещать изолирующее кольцо между каждым блоком и между блоком и монтажной пластиной, если они металлические. Зажимая DBCT между пластинами, затяните достаточно, чтобы закрепить, но не перетягивайте. Большая механическая сила может повредить устройство или изменить его рабочие характеристики. Обратите внимание, что монтажные пластины и фурнитура не предоставляются.

Выбор размера:

Для DBCT не существует «стандартных номиналов». Каждая единица индивидуально разработана для своего применения. В дополнение к коэффициенту тока, классу точности и частоте сети необходимо предоставить некоторую информацию об оборудовании. Чтобы определить физический размер, необходимо указать предельные размеры, а именно минимальный внутренний диаметр, максимальный внешний диаметр и максимальную высоту стопки. При установке нескольких DBCT на одном проходном изоляторе необходимо указать конфигурацию или схему трансформатора тока. Чтобы правильно определить номинальный коэффициент, необходимо указать максимальный номинальный ток проходного изолятора. Чтобы убедиться, что DBCT правильно рассчитан на условия короткого замыкания, также должен быть обеспечен максимальный сквозной ток. Наконец, необходимо указать сечение и длину подводящего провода.

Транспортировка и хранение:

Для внутренних перевозок DBCT упаковывается в ящики из поликарбоната. В идеале их следует поднимать с помощью бесконечных стропов в 2-х или 3-х точечном расположении, поднимая с помощью вилочного погрузчика или подвесного подъемника, по одной единице за раз. При перемещении следует соблюдать осторожность, чтобы не повредить изоляцию и провода (или клеммы), а также не допустить внезапных ударов по устройству. DBCT предназначены для использования внутри помещений, поэтому их следует оставить в оригинальной упаковке и хранить в помещении до момента использования.

Wellman Power Private Limited

Сухой тип CT и PT

Класс напряжения 11 кВ и 33 кВ – Ведущий специалист

Ассортимент инструментов сухого типа Wellman Трансформаторы включают ток и Трансформаторы напряжения до 33кВ Уровни напряжения. Наши трансформаторы установили и доказали свою качество с 2014 года, работает под суровые и сложные условия все по всему миру.

Все наши продукты проходят типовые испытания в соответствии с последними стандартами IS / IEC и разработаны в соответствии с лучшими международными стандартами. Наше новое современное оборудование производит ТТ и ПТ сухого типа как для внутреннего, так и для наружного применения.

Высококачественное сырье от надежных поставщиков обеспечивает отличное качество продукции. Чтобы получить изоляцию без частичного разряда, смолу смешивают и заливают в условиях высокого вакуума и отверждают в контролируемой среде.

Приложение

Номинальное напряжение

Номинальный первичный ток

Номинальный вторичный ток

Номинальная частота

Номинальная нагрузка

Класс точности

Номинальный кратковременный ток

Стандарт

Наружная

11кВ и 33кВ

от 5А до 1000А

1А, 5А

50 Гц, 60 Гц

Согласно требованию заказчика

Согласно требованию заказчика

25 кА / 31,5 кА

ИС, МЭК, АНСИ

Пожалуйста, свяжитесь с нашей маркетинговой командой, чтобы предложить вам лучшие в своем классе решения для ваших требований к ТТ-ПТ сухого типа.
