Д814А, Д814Б, Д814В, Д814Г, Д814Д

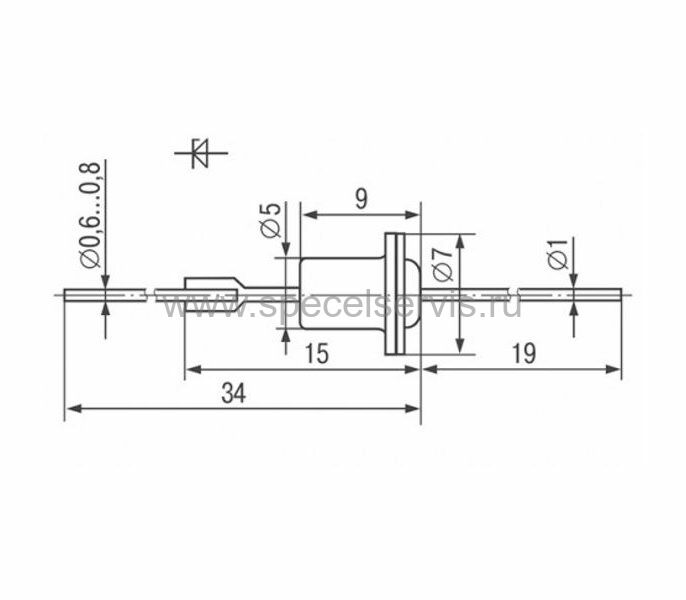

Все картинки в новостях кликабельные, то есть при нажатии они увеличиваются. Стабилитроны кремниевые сплавные. Выпускаются в металлостеклянном корпусе с гибкими выводами. Тип прибора и схема соединения электродов с выводами приводятся на корпусе. Масса стабилитрона не более 1 грамма. Чертеж Д814А, Д814Б, Д814В, Д814Г, Д814Д Электрические параметры. Напряжение стабилизации номинальное при 24,85°С, Iст=5 мА: Д814А 8,0 В Д814Б 9,0 В Д814В 10,0 В Д814Г 11,0 В Д814Д 13,0 В Разброс напряжения стабилизации I ст=5 мА при 24,85°С Д814А от 7,0 до 8,5 В Д814Б от 8,0 до 9,5 В Д814В от 9,0 до 10,5 В Д814Г от 10,0 до 12,0 В Д814Д от 11,5 до 14,0 В при -60,15°С Д814А от 6,0 до 8,5 В Д814Б от 7,0 до 9,5 В Д814В от 8,0 до 10,5 В Д814Г от 9,0 до 12,0 В Д814Д от 10,0 до 14,0 В при 124,85°С Д814А от 7,0 до 9,5 В Д814Б от 8,0 до 10,5 В Д814В от 9,0 до 11,5 В Д814Г от 10,0 до 13,5 В Д814Д от 11,5 до 15,5 В Средний температурный коэффициент напряжения стабилизации при температуре от 29,85 до 124,85°С, не более: Д814А 0,07%/К Д814Б 0,08%/К Д814В 0,09%/К Д814Г, Д814Д 0,095%/К Временная нестабильность напряжения стабилизации ±1% Постоянное прямое напряжение при 24,85°С, Iпр=50 мА, не более 1 В Постоянный обратный ток при 24,85°С, Uобр=1 В, не более 0,1 мкА Дифференциальное сопротивление, не более: при 24,85°С, Iст=5 мА Д814А 6 Ом Д814Б 10 Ом Д814В 12 Ом Д814Г 15 Ом Д814Д 18 Ом при -60,15 и 124,85°С, Iст=5 мА Д814А 15 Ом Д814Б 18 Ом Д814В 25 Ом Д814Г 30 Ом Д814Д 35 Ом при 24,85°С, Iст=5 мА   Д814А 12 Ом Д814Б 18 Ом Д814В 25 Ом Д814Г 30 Ом Д814Д 35 Ом Предельные эксплуатационные данные. Минимальный ток стабилизации 3 мА Максимальный ток стабилизации при температуре от -60,15 до 34,85°С Д814А 40 мА Д814Б 36 мА Д814В 32 мА Д814Г 29 мА Д814Д 24 мА при 124,85°С Д814А 11,5 мА Д814Б 10,5 мА Д814В 9,5 мА Д814Г 8,3 мА Д814Д 7,2 мА Рассеиваемая мощность при темпертауре: от -60,15 до 34,85°С 340 мВт при 124,85°С 100 мВт Температура окружающей среды от -60 до 124,85°С Температура перехода 124,85°С Зависимость дифференциального сопротивления от тока. Зависимость максимальной рассеиваемой мощности от температуры. Зависимость максимального тока стабилизации от температуры.

Новое. Диоды и тиристоры на интернет-аукционе Au.ru

Безопасная сделка с доставкой

Подробнее

Написать сообщение

Отзывы+194 / −1

цена за 1 шт, при покупке любых товаров, не менее чем на 100р.

Электрические параметры стабилитрона Д814 (Д814А, Д814Б, Д814В, Д814Г, Д814Д)

• Напряжение стабилизации при Iст = 5 мА: При Т = +25°C Д814А 7…8,5 В Д814Б 8…9,5 В Д814В 9…10,5 В Д814Г 10…12 В Д814Д 11,5…14 В

Характеристики стабилитрона Д818Г

• Минимальное напряжение стабилизации 8,55 В
• Номинальное напряжение стабилизации — 9 В
• Максимальное напряжение стабилизации — 9,45 В
• Ток стабилизации стабилитрона — 10 мА
• Температурный коэффициент напряжения стабилизации стабилитрона — ±0,005 %/С
• Временная нестабильность напряжения стабилизации стабилитрона ±0,12 мкс
• Дифференциальное сопротивление стабилитрона 18 (10) Ом
• Минимально допустимый ток стабилизации стабилитрона 3 мА
• Максимально допустимый ток стабилизации стабилитрона 33 мА
• Прямая рассеивая мощность 0,3 Вт
• Рабочий диапазон температуры -60. ..+ 125 гр.

Диод Д9: Д9Б, Д9В, Д9Г, Д9Д, Д9Е, Д9Ж, Д9И, Д9К, Д9Л, Д9М — германиевый, точечный. Имеет стеклянный корпус и гибкие выводы. На корпусе диода Д9 нанесены цветные точки или кольца в качестве маркировки.

• Д9Б — красный Д9В — оранжевый Д9Г — жёлтый Д9Д — белый Д9Е — голубой Д9Ж — зелёный Д9И — два жёлтых Д9К — два белых Д9Л — два зелёных Д9М — два голубых

Электрические параметры диода Д9: Д9Б, Д9В, Д9Г, Д9Д, Д9Е, Д9Ж, Д9И, Д9К, Д9Л, Д9М

Прямое напряжение (постоянное) 1 В

Обратное напряжение (импульсное) Д9Б 10 В Д9В, Д9Г, Д9Д, Д9И, Д9К, Д9М 30 В Д9Е 50 В Д9Ж, Д9Л 100 В Выпрямленный ток (средний) Д9Ж, Д9Л 15 мА Д9В, Д9Е 20 мА Д9Г, Д9Д, Д9И, Д9К, Д9М 30 мА Д9Б 40 мА Прямой ток (импульсный) Д9Ж, Д9Л 48 мА Д9В, Д9Е 62 мА Д9Г, Д9Д, Д9И, Д9К, Д9М 98 мА Д9Б 125 мА

Рабочая температура −60…+70°C.

Диоды Д223, Д223А, Д223Б — сплавные (кремниевые). Имеют металлостеклянный корпус и гибкие выводы. Название диода и его цоколёвка нанесены на его корпусе. Весит такой диод около 0.5 г.

Параметры диодов Д223, Д223А, Д223Б

Прямое напряжение (постоянное): 1 В Обратный ток (постоянный): 1 мкА

Важные характеристики диодов Д223, Д223А, Д223Б

Обратное напряжение (постоянное):

Д223 50 В Д223А 100 В Д223Б 150 В Выпрямленный ток (средний): 50 мкА Прямой ток (импульсный): 500 мА

Рабочая температура: -60…+125°C.

В другие города могу отправить по почте.

Красноярск, ЖК Зеленый городок

Увеличить карту

Поделиться этим лотом:

d814v техническое описание и примечания по применению

d814v техническое описание и примечания по применению — Архив технических описаний

d814v техпаспорт (2)

org/Product»>

Деталь	Модель ECAD	Производитель	Описание	Тип	ПДФ
Д814В		Другие	Shortform Semicon, Diode и SCR Листы данных	Сканировать	PDF
Д814В		ZaeriX	Краткий каталог данных 1972-73	Сканировать	PDF

d814v Спецификации Context Search

Каталог Спецификация	MFG и тип	ПДФ	Теги документов
стабилитрон D814D Реферат: Стабилитрон 18В 1.5Вт D814D D814B ZENER D814D D816D D814G D816A D817G BZY61C Text: 49 Ta&uX Electronic Valves Z & I Aero Services Ltd London England 1972–73 Диаграмма выбора стабилитронов (продолжение) Напряжение 250 мВт 5 % 340 мВт 10 % 400 мВт 5 % 1 Вт 10 % 1 Вт 5 % 1,5 Вт 5 % 2 Вт 5 % 5 Вт 10% 5. 25W 10% 8W 10% 20W 5% 8.2 V BZY88C8V2 OAZ206 BZX61C8V2 D815V 8.7V D814B 9.1V BZY88C9V1 10V D814V BZY88C10 BZX70C10 D815G 11V D814G BZY88C11 BZX61C11 BZX70C11 VR11A 12V BZY88C12 D815D 13V D814D BZY88C13 VR13A 15V BZY88C15 Z2A150FB 8ZX61C15 D815E 16V	OCR-сканирование	PDF	250 мВт 340 мВт 400 мВт БЗИ88К8В2 ОАЗ206 БЗС61К8В2 Д815В Д814Б БЗИ88К9В1 Д814В стабилитрон Д814Д стабилитрон 18В 1.5Вт D814D Д814Б ЗЕНЕР D814D Д816Д Д814Г Д816А Д817Г БЗИ61С
стабилитрон bzy88 Реферат: D814A ДИОД BZX61 D815A BZY88 BZX61 ЗЕНЕР ДИОД 2,7 В 1 Вт BZY88C4V7 BZY88C5V1 KS156A Текст: ¿»48 Электронные клапаны Z & L Aero Services Ltd London England 1972-73 Zener Diodes BZX61 Series 0,20 D814V 0,15 D816G 0,35 OAZ204 0,25 Z2A27CF 0,30 BZX70 Series 0,2,1011111151711511511511511511517.2011111111111115ARIPH 0,20171.2011111111115ARIPH 0,201111517. Z2A36CF 0,30 BZY13 0,30 D815D 0,35 D817B 0,35 OAZ240 0,15 Z2A39F 0,30 BZY88 или D815E 0,35 D817G 0,35 OAZ242 0,15 Z2A150FB 0,30 0,10 D815G 0,35 D817V 0,35 OAZ246 0,15 Z2A160CF 0,30 BZY94 серия VR7A 0,40 Z2A300CF 0,30	OCR-сканирование	PDF	БЗС61 Д814В Д816Г ОАЗ204 Z2A27CF БЗС70 Д815А Д816В ОАЗ205 Z2A30CF стабилитрон bzy88 Д814А ДИОД BZX61 БЗИ88 ДИОД СТАБИЛИЗАТОРА 2,7В 1ВТ БЗИ88К4В7 БЗИ88К5В1 КС156А
