Соленоиды — особенности устройства и применения

Дата публикации: 19 апреля 2021

Соленоид – это разновидность катушек индуктивности, представляющая собой цилиндрический каркас с намотанным на него проводником в один или несколько слоев. Название этого элемента сформировано из двух слов – solen («труба») и eidos («подобный»). Благодаря тому, что длина соленоида намного больше размера его сечения, при поступлении электротока на обмотку во внутреннем пространстве возникает близкое к однородному магнитное поле. Оно втягивает внутрь сердечник, что заставляет его совершать механическое движение.

Виды и принцип работы соленоидов

Обмотки этих электромагнитных устройств чаще всего изготавливают из медной проволоки, реже – алюминиевой. Сердечники могут быть – стальными, чугунными или изготовленными из других сплавов. Разделяют две конструкции соленоидов – линейную и вращательную. Оба вида этих устройств функционируют при подаче постоянного тока или переменного тока при использовании в схеме двухполупериодного диодного выпрямителя.

Линейные соленоиды – конструкция и принцип действия

Эти электромагнитные устройства получили наибольшее распространение. Они трансформируют электроэнергию в механическую – перемещение, усилия толкания, тяги. В конструкцию линейных моделей, как правило, входят: проводник, намотанный вокруг трубки и ферромагнитного сердечника (плунжера), способного легко скользить или перемещаться внутри корпуса.

Эти устройства также используются для пропорционального руководства движением рабочего органа, величина перемещения которого пропорционально потребленной мощности.

При поступлении электропитания на обмотки соленоид начинает вести себя как электромагнит. Плунжер втягивается внутрь корпуса. При этом он сжимает небольшую пружину, закрепленную к одному его концу. Скорость перемещения сердечника определяется величиной магнитного потока, сформированного внутри цилиндрической трубки. При отключении электротока электромагнитное поле внутри соленоида исчезает, и энергия сжатой пружины выталкивает плунжер в начальное положение. Расстояние, преодолеваемое сердечником в направлении «входа» или «выхода» называется ходом соленоида. Линейные модели разделяют на толкающие и тянущие. Разница между ними заключается в месте положения возвратной пружины и конструкции сердечника.

Области применения линейных соленоидов:

• дверные замки с электроуправлением;
• регулировочные клапаны;
• робототехника;
• привода ДВС;
• клапаны для полива.

Вращательные

Во вращательных моделях сердечник движется по часовой или против часовой стрелки. Движение – угловое или вращательное. Ротационные модели чаще всего рассчитаны на угловые перемещения на – 25°, 35°, 45°, 60°. В их конструкцию входят: рама с одно- или многорядной намоткой, магнитный диск в комплексе с выходным валом. При поступлении электропитания электромагнитное поле формирует множество полюсов, которые отталкивают соседние постоянные магнитные полюса диска, что заставляет его вращаться.

Угол вращения определяется конструктивным исполнением ротационного соленоида.

Вращательные модели востребованы в приводе ТНВД в ДВС, торговых и игровых автоматах, точечно-матричных принтерах, пишущих машинках.

Преимущества и недостатки соленоидов

Плюсы этих устройств: компактные габариты, высокое быстродействие, длительный эксплуатационный период, надежность. Минусом является неработоспособность клапана при отсутствии электропитания. Поэтому на ответственных объектах предусматривают возможность запитывания электромагнитных клапанов в аварийных ситуациях от резервного источника электропитания.

Где используются соленоиды

Линейные и ротационные соленоиды применяются в разных отраслях промышленности: в машиностроении, нефтехимической и нефтегазовой индустриях, системах очистки, холодильном оборудовании, системах пожаротушения. На постоянном токе работают соленоиды клапанов ДВС, гидросистем, механизмов отделения чеков в кассовых аппаратах.

Электромагнитный клапан в системе остановки двигателя

Соленоидный клапан представляет собой катушку с ферромагнитным сердечником. Остановка дизельного ДВС осуществляется втягиванием рычага привода рейки топливного насоса высокого давления. Такие электромагнитные клапаны отличаются простотой эксплуатации и долговечностью. Но при превышении допустимых температур и повреждении изоляции происходят сбои в системе, которые могут привести к полному ее выходу из строя.

Клапан монтируется в верхней части головки распределительного насоса. При работающем ДВС он обеспечивает открытое положение канала, ведущего в камеру высокого давления. При остановке двигателя клапан блокирует поступление дизтоплива и механизм останавливается.

Электромагнитные клапаны в системах дизельных ДВС от «ЛитЭнерго»

В каталоге «ЛитЭнерго» представлены соленоиды на 12/24В, разработанные для комплектации дизельных двигателей, различных производителей: Lister Pepper, Cummins, Yanmar, Ricardo, Weifang, Yangdong и др.

Значение, Определение, Предложения . Что такое соленоид

• Онлайн-переводчик
• Грамматика
• Видео уроки
• Учебники
• Лексика
• Специалистам
• Английский для туристов
• Рефераты
• Тесты
• Диалоги
• Английские словари
• Статьи
• Биографии
• Обратная связь
• О проекте

Варианты | Примеры | Склонение / спряжение

Значение Википедия

Солено́ид (от греч. σολήνα (солина) — канал, труба и ειδός (эйдос) — подобный, похожий) — разновидность катушки индуктивности.

Конструктивно длинные соленоиды выполняются как в виде однослойной намотки (см. рис.), так и многослойной.

Если длина намотки значительно превышает диаметр намотки, то в полости соленоида при подаче в него электрического тока порождается магнитное поле, близкое к однородному.

Также часто соленоидами называют электромеханические исполнительные механизмы, обычно со втягиваемым ферромагнитным сердечником. В таком применении соленоид почти всегда снабжается внешним ферромагнитным магнитопроводом, обычно называемым ярмом.

Бесконечно длинный соленоид — это соленоид, длина которого стремится к бесконечности (то есть его длина много больше его поперечных размеров).

Предложения со словом «соленоид»

Это как двухтактный двигатель, но это действительно странно, потому что если вы захотите поехать задом, вы нажимаете кнопку и когда вы производите зажигание, соленоид опускается назад.

Соленоид остановил инжектор от огня.

Я же тебе говорил, надо заменить соленоид!

Сердечник или плунжер-это магнитный компонент, который перемещается, когда соленоид находится под напряжением.

Запирающее реле использует соленоид для приведения в действие храпового механизма, который держит реле закрытым, даже если питание реле прекращено.

В такой конструкции давление в трубопроводе используется для создания высоких сил клапана; небольшой соленоид управляет тем, как используется давление в трубопроводе.

Соленоид преобразует электрическую энергию в механическую, которая, в свою очередь, механически открывает или закрывает клапан.

Когда соленоид снова отключается и канал D снова закрывается, пружине требуется очень небольшое усилие, чтобы снова толкнуть диафрагму вниз, и главный клапан закрывается.

Соленоид разблокирует кулачковые толкатели на одном берегу от их соответствующих Коромыслов, так что кулачковый толкатель свободно плавает, в то время как пружины клапана держат клапаны закрытыми.

Эта система была заменена двумя французскими изобретателями, Гюставом Денефом и Морисом Буассоном, которые использовали линейный соленоид в 1923 году.

Индуктор в данном случае представляет собой соленоид, подключенный к источнику питания 24 В постоянного тока.

В полутороидальной геометрии это тороидальный соленоид, разрезанный вдоль своего основного диаметра на две равные половины.

Общий тяговый электромагнит представляет собой равномерно намотанный соленоид и плунжер.

Соленоид представляет собой катушку из проволоки, а плунжер изготовлен из такого материала, как мягкое железо.

Максимальная тяга увеличивается, когда в соленоид вставляется магнитный упор.

Другие результаты

Центральная катушка соленоида будет использовать сверхпроводящий ниобий-олово для переноса 46 ка и создания поля до 13,5 Тесла.

Трубка сердечника должна быть немагнитной, чтобы пропускать поле соленоида через штепсельную вилку и сердечник.

Расход энергии и требования к поставке соленоида меняют с применением, главным образом определяемым давлением жидкости и диаметром линии.

Все вышеперечисленное работает потому, что малый сливной канал D был заблокирован штифтом, который является якорем соленоида E и который толкается вниз пружиной.

Если давление на выходе по какой-либо причине превысит давление на входе, то клапан откроется независимо от состояния соленоида и пилотного клапана.

Катушка соленоида состоит из многих витков медной проволоки, которые окружают сердечник трубки и вызывают движение сердечника.

Модель соленоида была впервые предложена Джоном Финчем и Аароном Клюгом в 1976 году.

В структуре соленоида нуклеосомы сворачиваются и укладываются друг на друга, образуя спираль.

Наиболее очевидная функция структуры соленоида заключается в том, чтобы помочь упаковать ДНК так, чтобы она была достаточно мала, чтобы поместиться в ядре.

Структура соленоида может увеличить это до 40 раз меньше.

Есть много факторов, которые влияют на то, будет ли сформирована структура соленоида или нет.

Эти взаимодействия важны для формирования соленоида.

Z будет иметь более сильное взаимодействие с хвостами гистона h5 и, вероятно, будет способствовать образованию соленоида.

Окончательно полная система появилась в 1927 году, когда берлинцы Макс руль и Эрнст Нойман объединили внутреннее освещение и работу соленоида.

Есть много факторов, которые влияют на то, будет ли сформирована структура соленоида или нет.

Словосочетания

---

На данной странице приводится толкование (значение) слова «соленоид», а также синонимы, антонимы и предложения в которых содержится слово «соленоид». Мы стремимся сделать толковый словарь English-Grammar.Biz, в том числе и толкование слова «соленоид», максимально корректным и информативным. Если у вас есть предложения или замечания по поводу качеству значения слова «соленоид», просим написать нам в разделе «Обратная связь».

Соленоид — понятие и значение

Рассмотрим что означает понятие и значение слова соленоид (информация предоставлена intellect.icu).

Соленоид это — 1. Проволочная спираль, намотанная на сердечник, вокруг которой при пропускании электрического тока создается магнитное поле.


Соленоид это — 1. Соленоида, (от греческое solen — трубка и eidos — вид) ( техника , физика ). Проволочная спираль, вокруг которой, при пропускании электрического тока, создается магнитное поле.


СОЛЕНОИД

Прибор, состоящий из тонкой спирали, опущенной в чашечку со ртутью при развитии магнетизма.

СОЛЕНОИД

завитая спиралью проволока, которая обладает свойствами магнита, когда через нее проходить электрический ток.

СОЛЕНОИД

проволока, извитая в виде спирали, свободные концы которой соединяются с электродами батареи; действует, как магнит, пока через нее проходит электрический ток.

-а, м. Физ., техника

Намотанный на цилиндрическую поверхность проводник, по которому течет электрический ток.

{От греческое σωλήν — трубка и ε’ι̃δου — вид}




Часть речи

Имя существительное

Словоформы

соленоида, соленоиду, соленоидом, соленоиде, соленоиды, соленоидов, соленоидам, соленоидами, соленоидах

Синонимы wiki

катушка

Цифровое произношение

Соленоид имеет soundex-С453, metaphone-«сaлинaит», double-metaphone SLNT.

См. также

6. Магнитное поле в вакууме

… и. равно (см Суммарное поле в центре витка будет равно Магнитное поле соленоида Соленоидом называется цилиндрическая катушка , состоящая из большого числа витков провода . , образующих … … радиус Пример Найти магнитное поле Ве в крайней торцевой точке оси . соленоида конечной длины l Сравнить с результатом предыдущего примера Решение Магнитное поле в торцевой … (Переменный электрический ток. Электромагнитное поле)

8. Электромагнитная индукция

… Будем считать катушку длинной , а магнитное поле внутри нее — однородным . Пропустим через соленоид ток I Тогда магнитная индукциявнутри соленоида равна , как мы знаем (см , равна … … Полное число витков в катушке равно , где l — ее длина . Пусть S — площадь поперечного сечения соленоида Полный магнитный поток (потокосцепление ) определяется как где V — объем соленоида : V = Sl Согласно определению … (Переменный электрический ток. Электромагнитное поле)

Системы движения и привода роботов

. .. мышцы , нитиноловая проволока , шаговые . двигатели , двигатели постоянного тока с редукторами , сервомоторы и соленоиды Воздушные мышцы Воздушная мышца представляет собой простое устройство , предложенное в годах … … в качестве привода небольших воздушных клапанов или в других .механизмах , требующих линейных перемещений Соленоиды Соленоид представляет собой электромеханическое устройство (рис Стандартный соленоид имеет обмотку с проводом … (Робототехника)

Подводные роботы

… таймера 555 управляет . включением транзистора Q Транзистор управляет током , протекающим через кольцевой .соленоид , использованный в роботе Рис Принципиальная схема устройства Питание схемы осуществляется с помощью … … Проверьте работу схемы , соединив ее с соленоидом перед дальнейшей сборкой . Постоянная времени работы соленоида должна быть в районе 1 с. Механика Для снижения общей массы и веса … (Робототехника)

Ремонт радиоэлектронной техники

… бумаги , запустить печать Вращается ли ролик подачи Да Нет Проверить работу соленоида подачи Да Нет Проверить сигнал запуска соленоида подачи Правильно ли поднимается … (Диагностика, обслуживание и ремонт электронной и радиоаппаратуры)

7. Магнитное поле в веществе

… токи в магнетике , помещенном в магнитном поле ,. создают собственное поле , подобное полю соленоида с током I. Молекулярные токи , показанные на торце образца , ориентированы так, что их. магнитные моменты выстроились … … на рис Рис Образование молекулярных токов на поверхностях магнетика . Такая система эквивалентна соленоиду В формуле для магнитной индукции поля соленоида величина n есть число витков на единицу длины . .. (Переменный электрический ток. Электромагнитное поле)

---

соленое

соленоидный

---

Что такое электромагнитные клапаны? | Bola Systems

Электромагнитные электромагнитные клапаны (также известные как электромагнитные клапаны) — это клапаны, управляемые электрическим током. Они состоят из двух основных частей – корпуса клапана и соленоида (катушки). Соленоид состоит из намотанной медной проволоки, которая окружает сердечник с подвижным замыкающим плунжером. Задача катушки — создать магнитное поле с помощью проходящего электрического тока, который затем перемещает поршень и либо открывает, либо закрывает клапан. Таким образом, электромагнитные клапаны используют электрический ток для преобразования в линейное движение.

Электромагнитные клапаны используются для многих целей. Подходят для жидких и газообразных сред — для закрытия, открытия, дозирования, распределения или смешивания в распределительных системах. Классические области применения включают системы отопления, орошения, посудомоечные и стиральные машины, системы охлаждения и кондиционирования воздуха, медицину, стоматологию, промышленную очистку и резервуары для воды.

Электромагнитные клапаны бывают обычных двухходовых или даже более сложных трехходовых и многоходовых конструкций, используемых для переключения и смешивания потоков. Чаще всего корпуса клапанов изготавливают из латуни, нержавеющей стали, алюминия или даже пластика. Перед покупкой всегда проверяйте, подходит ли материал для предполагаемого использования и совместим ли он со средой.

Конструкция клапана

Клапан состоит из корпуса клапана и установленной на нем катушки. Вход и выход оснащены соединениями, чтобы их можно было подключить к трубопроводу. Внутри корпуса клапана мы можем найти кольцо, пружину, плунжер и уплотнение или диафрагму.

1) катушка 2) якорь 3) защитное кольцо 4) пружина 5) плунжер 6) уплотнение 7) корпус клапана 6) уплотнение 7) корпус клапана 8) отверстие корпуса 9) диафрагма

Нормально открытая или нормально закрытая?

Двумя основными категориями соленоидов являются NO и NC — нормально открытые и нормально закрытые. При подаче на катушку электрического тока создается магнитное поле, сила которого зависит от силы тока, количества витков провода и материала подвижного сердечника, также называемого поршнем. Магнитное поле перемещает этот поршень и таким образом закрывает или открывает клапан. Без питания клапан может быть либо закрыт, либо открыт.

При нормально закрытом клапане при подаче питания плунжер поднимается под действием магнитного поля. Таким образом, клапан открывается, позволяя среде течь. Сила магнитного поля поднимает поршень против пружины, которая, в свою очередь, толкает его вниз. Когда питание прерывается, магнитное поле исчезает, и пружина плунжера сжимает его обратно в исходное положение. Таким образом, клапан закрыт. Это более широко используемый вариант из соображений безопасности в случае сбоя питания.

Нормально открытый клапан позволяет среде течь без подачи энергии. Плунжер всегда выдвинут, и среда может течь через клапан. Однако при подаче питания магнитное поле толкает поршень вниз и закрывает клапан. Этот вариант в основном используется в приложениях, где более энергоэффективно держать клапан открытым в течение более длительного времени.

Электромагнит прямого или непрямого действия?

Электромагнитные клапаны также отличаются принципом работы. Либо они могут работать напрямую, когда змеевик напрямую открывает отверстие, либо они работают косвенно, т. Е. Они регулируются разницей давлений между входом и выходом. Стрелка на их корпусе должна указывать направление потока в трубопроводных системах.

Клапаны прямого действия (прямого действия)

Клапаны прямого действия работают по очень простому принципу. Для этого примера у нас будет нормально закрытый клапан. Когда соленоид обесточивается, его пружина давит на плунжер, который затем закрывает отверстие клапана и упирается в уплотнение. При включении питания катушка поднимает поршень и открывает соленоид. С нормально открытым клапаном все ровно наоборот.

Эти соленоиды больше используются для небольших потоков, где нет высокого давления. Для работы им не требуется никакого давления или перепада давления, поэтому их можно использовать даже при нулевом давлении в магистрали.

Клапаны непрямого действия (пилотные)

Клапаны непрямого действия, иногда также называемые пилотными, работают по принципу перепада давления между входом и выходом. В этом случае отверстие клапана закрыто диафрагмой, которая разделяет входное и выходное отверстия. В диафрагме имеется отверстие, через которое среда может поступать в верхнюю камеру из впускного отверстия. Это уравновешивает давление, действующее на диафрагму, и она остается закрытой. Опять же, давайте возьмем в качестве примера нормально закрытый клапан. Когда на клапан не подается питание, диафрагма толкается вниз под действием пружины и увеличения давления в камере над диафрагмой. Таким образом, диафрагма закрывает клапан, и среда не может течь. Камера над диафрагмой соединена с выходным отверстием небольшим каналом (пилотным отверстием), который закрывается поршнем. Когда на катушку подается питание, она поднимает поршень, позволяя среде течь через направляющее отверстие к выходу. Поскольку оно больше, чем меньшее отверстие, давление над диафрагмой уменьшается, в то время как давление во входном отверстии остается прежним, а теперь даже выше. Таким образом, он поднимает диафрагму и позволяет среде течь к выпускному отверстию. Дифференциальное давление колеблется от 0,3 бар до 1 бар. С нормально открытым клапаном принцип работы прямо противоположный.

Эти клапаны подходят для больших расходов.

Двухходовой или трехходовой соленоид?

Двухходовые клапаны являются одними из самых основных электромагнитных клапанов. На их теле есть отмеченная стрелка, указывающая направление потока. Для правильной работы клапана необходимо придерживаться этого направления. Двухходовые клапаны используются для открытия или закрытия потока. Однако иногда требуются более сложные приложения, такие как микширование. Для этого используются трех- и многоходовые клапаны.

Трехходовые клапаны имеют в общей сложности три порта для соединений. Они могут переключаться между двумя контурами или смешивать два контура вместе. Некоторые клапаны выполняют обе эти функции, в зависимости от того, что необходимо в данный момент. Соленоид всегда подключен одновременно только к двум портам, через которые в данный момент протекает среда.

Распределительные соленоиды

Катушка соленоида контролирует, какое выходное соединение используется для потока. В обесточенном состоянии среда проходит через верхний выпускной патрубок. Если катушка находится под напряжением, поршень вытягивается вверх, закрывая путь к верхнему выходу, но открывая путь к нижнему выходу. Среда перенаправляется на второй выход.

Смесительные соленоиды

В этом случае клапан имеет два входа и один выход. Катушка определяет, какой выход используется в данный момент. Среда течет от верхнего входа к выходу без питания. С другой стороны, при подаче питания катушка тянет поршень вверх, останавливая поток из верхнего входа и открывая доступ из нижнего входа.

Универсальный электромагнитный клапан

Этот клапан работает в обоих направлениях. Либо в виде дистрибутива, либо в виде микширования. Однако одновременно могут работать только два порта.

Электромагнитный электромагнит Tork прямого действия        НО — нормально открытый источник питания 230 В переменного тока    вода, газ, воздух корпус из латуни

Источник питания катушки

Катушки питаются от постоянного или переменного тока. Катушки постоянного тока имеют больше витков, чем катушки переменного тока. Они менее склонны к собиранию грязи, а подъемная сила в исходном и поднятом положении остается одинаковой. Однако потребляемая энергия и магнитная сила катушек постоянного тока зависят от температуры. Катушки переменного тока имеют меньшую зависимость, но более подвержены загрязнениям, которые могут вызвать гудение катушки. Они отличаются более высокой скоростью переключения. Если поршень заблокирован, катушка может перегреться. При одинаковом напряжении сопротивление катушки переменного тока меньше сопротивления катушки постоянного тока.

Широкий диапазон напряжений катушек. Для постоянного тока оно находится в пределах 12-48 В, для переменного тока оно находится в пределах 110-230 В. Электромагнитные клапаны обычно продаются с катушкой, но можно найти и без нее. Катушки полностью заменяемы, и вы можете найти сменную катушку для каждого клапана, если существующая перестанет работать. Замена выполняется быстро и легко.

Электромагнитный соленоид Danfoss пилотный нормально закрытый источник питания 230 В переменного тока     вода, газ, пар, нефть встроенный фильтр            катушка с клипсой

Чем отличаются уплотнительные материалы?

Материал уплотнения и диафрагмы всегда должен быть совместим со средой. Для различных сред всегда больше подходит другой тип уплотнения.

NBR — или нитриловый каучук синтетического происхождения. Характеризуется высокой износостойкостью. Это эластомер с высокой прочностью на растяжение. Вероятность деформации очень мала. Он подходит для жидкостей на основе воды и гликоля, масел и газообразных сред, таких как воздух. Температура должна быть в пределах от -10 до +90/100°С.

EPDM — каучук этилен-пропиленовый. Характеризуется высокой устойчивостью к старению, озону, теплу и ультрафиолетовым лучам. Вероятность деформации здесь очень мала. Температурный диапазон шире, чем у NBR, от -30° до +140°C. EPDM чаще всего используется для жидкостей на основе воды и гликоля, а также для работы с паром.

ViTON — для применения в диапазоне температур от -15 до 220°C. Это фторкаучук, устойчивый к большому количеству химических веществ, таких как минеральные масла, озон, топливо, органические растворители и многое другое. Он характеризуется превосходными изоляционными свойствами и устойчивостью к вакууму. Он не очень гибкий и легко царапается.

ФКМ – еще один фторкаучук со свойствами, аналогичными ВиТОНУ. Температурный диапазон от 0 до 100°С. Используется в приложениях с водой и гликолями, для масел и газообразных сред, таких как воздух.

ПТФЭ — очень прочный полимер с температурным диапазоном от -10 до +150°С. Используется для работы с паром. Он характеризуется очень высокой устойчивостью к старению и химическим веществам, высокой прочностью на растяжение и низким коэффициентом трения.

Соленоиды | bartleby

Что такое соленоид?

Соленоид — это общий термин для телефонной катушки, используемой в качестве электромагнита. Это также относится к любому устройству, которое использует соленоид для преобразования электрической энергии в механическую. Устройство генерирует магнитное поле из электрического поля и использует магнитное поле для создания точного движения. Электромагнитные клапаны часто используются для изменения мощности, например, в автомобильных передатчиках или клапанах, например, в топливной системе.

Каков принцип работы соленоида?

Соленоид представляет собой спиральную спираль в форме штопора, обычно изготовленную из стали. Как и в случае любого электромагнита, магнитное поле создается при прохождении электричества по проводу. Электромагниты более эффективны, чем постоянные магниты, поскольку их можно включать и выключать за счет использования или отключения электрической энергии, что делает их полезными в качестве переключателей и клапанов и позволяет им работать автоматически.

Соленоид
CC0 1.0 Универсальное посвящение общественному достоянию | https://commons.wikimedia.org  | Svjo

Поскольку электрический ток превышает катушки соленоида, создается магнитное поле. Сила и величина магнитного поля определяются количеством витков катушки соленоида. В соленоиде якорь подвижен: поэтому, когда напряжение превышает катушку, якорь движется для увеличения связи магнитного потока. Это достигается за счет закрытия воздушного зазора между двумя жилами. Подвижный железный сердечник или якорь нагружен пружиной, поэтому при обесточивании соленоида он вернется в исходное положение.

Движение электрического тока
CC0 1. 0 Универсальное посвящение общественному достоянию | https://commons.wikimedia.org  | Goodphy

Как и все магниты, магнитное поле соленоида имеет свои преимущества и недостатки. Он может притягивать или отталкивать чувствительные материалы на магните. Внутри соленоида электромагнитное поле заставляет поршень двигаться вперед и назад. Вот как катушка соленоида движется линейно.

Как работает электромагнитный клапан?

Электромагнитный клапан представляет собой простую функцию, которую можно использовать в различных приложениях. Слово соленоид происходит от греческого слова «Solen», означающего канал или трубу. Электромагнитные клапаны используются в бытовой и промышленной технике. На выбор предлагается множество дизайнов, каждый из которых имеет свою специфическую операционную систему. Хотя приложения изменились, их операционные системы остались прежними.

Работа электромагнитного клапана
CC0 1.0 Универсальное посвящение общественному достоянию | https://commons. wikimedia.org  | Alfonso Gonzalez

Что такое соленоид?

На рынке представлены различные типы соленоидов в зависимости от материала.

Соленоид переменного тока

Многослойный соленоид переменного тока состоит из металлического сердечника и проволочной катушки. Сердечник изготовлен из оцинкованной стали для снижения потерь тока, что помогает улучшить работу соленоида. Соленоид переменного тока имеет особое преимущество, потому что он может передать большое количество энергии на первый ход. Это связано с тем, что они имеют пусковой ток (высокоскоростной входной ток, который потребляет электричество или электрическое оборудование, когда горит). Они могут использовать больше ходов, чем ламинированные соленоиды постоянного тока. Они доступны во множестве конфигураций и ширины и воспроизводят чистый, яркий звук.

Линейный соленоид

Проводные соленоиды очень распространены среди людей. Он состоит из проволочной катушки, намотанной на подвижную металлическую основу, которая позволяет нам использовать силу тяжести в машине. Этот тип соленоида широко использовался в ранних устройствах. Эта коммутационная машина помогает замкнуть цепь и обеспечивает плавное протекание тока.

Соленоид DC C-образной формы

Типоразмер C относится к структуре соленоида. Соленоид DC C-Frame имеет только C-образную рамку, установленную рядом с катушкой. Электромагнитные клапаны с С-образной рамой постоянного тока благодаря легко контролируемой характеристике хода используются во многих повседневных приложениях. Хотя это называется конфигурацией соленоида постоянного тока, его можно использовать в системах питания переменного тока. Этот тип соленоида широко используется в игровых консолях, камерах, сканерах, автоматических выключателях, счетчиках и переключателях счетов.

Соленоид D-типа постоянного тока

Этот тип соленоида состоит из катушки, которая соединяет две части. Они имеют те же функции, что и соленоиды C-образной рамы, поэтому D-образные рамы также могут использоваться для питания переменного тока и имеют функцию управляемого импульса. Электромагнитные клапаны DC D используются в традиционных и медицинских устройствах, таких как анализаторы крови и газов, они также используются в игровых консолях, банкоматах и ​​т. д.

Вращающиеся соленоиды

Вращающиеся соленоиды представляют собой приводы, очень похожие на линейные соленоиды. Они совершают вращательные действия с определенным крутящим моментом в определенной перспективе вращения. Бистабильная конструкция в первую очередь основана на обратном направлении напряжения питания для изменения направления вращения внутри поляризованного устройства.

Применение соленоида

• Основное применение соленоида — это компонент обмена энергией. Они используются в катушках индуктивности, клапанах, антеннах и других типах компонентов. Его используют в различных областях, таких как медицина, промышленность, системы запирания, автомобилестроение и т. д.
• Они используются для электрического управления клапаном.
• Их можно использовать в дверных замках определенного типа. Эти системы замков очень безопасны, поскольку в них используются электромагниты.
• Используются в компьютерных принтерах.
• Соленоиды используются в механизмах впрыска топлива автомобилей.
• Соленоид стартера представляет собой электромагнит, который активируется для включения пусковой установки двигателя внутреннего сгорания. Обычно он крепится непосредственно к пусковому двигателю, который им управляет.

Преимущества соленоида

Соленоид имеет много преимуществ по сравнению с обычными катушками:

• Благодаря использованию соленоидного двигателя в автомобилях воздух не загрязняется.
• Электромагнитный двигатель может хорошо работать с низким крутящим моментом.
• Соленоиды быстро реагируют на подачу электричества.
• Электромагнитные двигатели можно использовать вместо ископаемого топлива.

Недостатки соленоида

Соленоид имеет много недостатков:

• Скорее всего, катушку необходимо заменить в течение срока службы.
• Необходимость, чтобы управляющий сигнал оставался на месте во время его работы.
• Чувствительность к колебаниям или изменениям напряжения.
• Непреднамеренное закрытие клапана при неправильной настройке магнитного поля.

Распространенные ошибки

Ниже перечислены наиболее распространенные и частые ошибки, которые допускают студенты при изучении этой темы:

• Напряжение, подаваемое на катушку, должно быть правильным.
• Не должно быть скачков напряжения.
• Катушка должна иметь соответствующее количество витков в соответствии с требованиями.

Контекст и приложения

В каждом из экспертных экзаменов для студентов и аспирантов эта тема огромна и в основном используется для:

• Bachelor of Technology в электрическом и электронном отделе
• Бакалавр наук в области физики
• Магистр науки в физике
• Coil
• Этран

99999. РЕБЕР

9999089. Катушка какого типа является соленоидом?

(а) электрические

(б) механические

(в) химические

(г) электромагнитные

Правильный вариант: (г)

Пояснение: Соленоид представляет собой электромагнитную катушку. Когда на соленоид подается электрический ток, в него втягивается магнитное поле, в результате чего золотник смещается в выбранное место.

Q2. Железо используется в соленоидах для __________.

(а) уменьшение напряженности магнитного поля

(б) уменьшение напряженности электрического поля

(в) увеличение напряженности магнитного поля

(г) увеличение напряженности электрического поля

Правильный вариант: (c)

Пояснение: Металл используется в соленоидах для усиления магнитного поля. Это связано с ферромагнитными свойствами металла. Все ферромагнитные материалы помогают увеличить магнитное поле объекта.

Q3. Количество витков соленоида обратно пропорционально магнитному полю.

(а) Верно

(б) Неверно

Правильный вариант: (б)

Объяснение: Заявленное утверждение неверно, так как скорость вращения соленоида прямо пропорциональна магнитному полю. Таким образом, по мере увеличения скорости вращения магнитное поле соленоида будет соответственно увеличиваться, а на поверхности магнитное поле становится слабее.

Q4. Количество витков соленоида обратно пропорционально магнитному полю.

(а) верно

(б) неверно

Правильный вариант: (а)

Пояснение: Магнитное поле, создаваемое внутри соленоида, сильнее, чем магнит снаружи, и оно однородно. Наличие сильного магнитного поля внутри обусловлено наличием тока внутри соленоида.

Q5. Какое магнитное поле внутри соленоида?

(a) Ноль

(b) Двойной поток вокруг соленоида.

(c) Половина потока вокруг соленоида.

(г) Без изменений

Правильный вариант: (б)

Объяснение: Магнитное поле внутри соленоида равно нулю.

Мы предоставим вам пошаговые решения для миллионов задач из учебников, круглосуточную помощь экспертов в данной области, если вы запутались, и многое другое.

Ознакомьтесь с примером решения вопросов и ответов по электротехнике здесь!

*Время ответа зависит от темы и сложности вопроса. Среднее время отклика составляет 34 минуты для платных подписчиков и может быть больше для рекламных предложений.

Электромагнитный клапан — Javatpoint

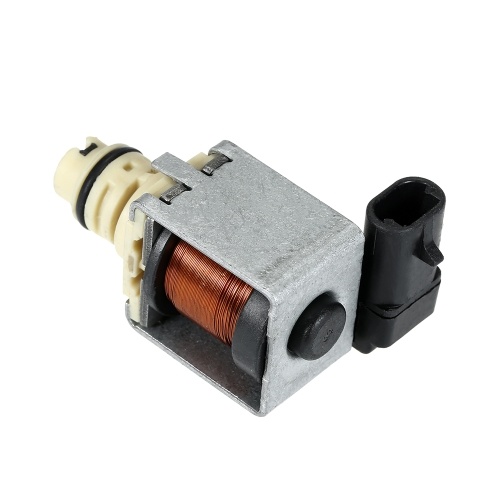

следующий → ← предыдущая Соленоид представляет собой тип электромеханического устройства, используемого для преобразования электрической энергии в механическую. Он генерирует магнитное поле, когда по цепи проходит электрический ток. Соленоиды часто называют электромагнитами . Также можно использовать магнитное поле, создаваемое соленоидами. Схема содержит катушку (расположена в виде спирали), электрическая схема (для электрического соединения) и металлический сердечник . Катушка в виде спирали показана ниже: Мы можем использовать любой металлокор, например, железный гвоздь и любую форму утюга. Применение соленоида: клапаны , антенны, катушки индуктивности, и т. д. Здесь мы узнаем о принципе соленоида , типах соленоидов, работе соленоидов, как создаются соленоиды, и т. д. Принцип соленоида Принцип соленоида основан на электромагнетизме . Катушка соленоида состоит из металлического сердечника с обмотками из медной проволоки, который действует как электрический элемент. Такая обмотка обеспечивает путь для протекания тока. Магнитное поле создается, когда через катушку протекает электрический ток. Сердечник соленоида может быть воздушным, но иметь небольшую индукцию. Всякий раз, когда мы используем металлический сердечник, линии магнитного потока фокусируются на сердечнике. Это еще больше увеличивает индукцию катушки. Такая концепция также известна как электромагнитная индукция . Однородное магнитное поле, создаваемое соленоидом, аналогично магнитному полю стержневого магнита. Большая часть потока сосредоточена на сердечнике катушки. Часть потока можно увидеть на конце катушки, а часть — снаружи катушки. Работа соленоида Соленоид состоит из металлического сердечника. Металл увеличивает плотность магнитного потока соленоида. Соленоид представляет собой катушку или обмотки магнитопровода или медного провода на металлосердечнике. Электрический ток проходит по медному проводу, закрепленному на сердечнике. Когда через соленоид протекает электрический ток, создается магнитное поле. Это заставляет соленоид вести себя как электромагнит. Можем ли мы увеличить мощность соленоида? Да, Мы можем увеличить мощность соленоида, либо увеличив количество витков на металлическом сердечнике, либо увеличив ток через катушку. Большее число витков увеличивает напряженность магнитного поля соленоида. Преимущества соленоида Давайте обсудим некоторые преимущества использования соленоида: Магнитными свойствами соленоида можно управлять, разрешая или блокируя прохождение через него электрического тока. Широко используется в автоматизированных приложениях. Легкий по весу. Низкая цена. Простая конструкция. Двигатели, сделанные с помощью соленоидов, можно использовать как альтернативу ископаемому топливу. Нет загрязнения Электромагнитные двигатели имеют лучшую эффективность по сравнению с другими двигателями. Низкое энергопотребление Легко устанавливается в большие двигатели или устройства Совместимость как с постоянным, так и с переменным напряжением Детали соленоида легко заменяются и, как правило, недороги. Как создаются соленоиды? Соленоиды могут быть выполнены по-разному. Некоторые соленоиды можно создать для эксперимента дома. Но большие соленоиды изготавливаются на промышленном уровне. Здесь мы обсудим два метода создания соленоида, который легко сделать дома. 1. Соленоид с железным гвоздем Необходимые компоненты: Медная проволока, любой железный сердечник (например, железный гвоздь) и батарейка 9В. Для маленького гвоздя можно взять и удаленную ячейку. Настройка соединения: Возьмите железный гвоздь и намотайте на него медную проволоку в виде спирали. Подсоедините две клеммы провода к двум клеммам аккумулятора. Минимальное количество витков может быть 20. Мы можем увеличить количество витков в зависимости от длины и требуемой прочности. Для лучшей производительности мы можем сгладить края проволоки, используя наждачную бумагу или нож. Как только соединение будет завершено, через несколько секунд цепь будет работать как магнит. Примечание. Аккумулятор скоро нагревается. Поэтому не используйте его в течение длительного времени. Рабочий: Когда мы подключаем клеммы батареи к двум концам медного провода, закрепленного на железном гвозде, по проводу течет электрический ток. Он генерирует магнитное поле, и катушка начинает работать как электромагнит. Поднесите любой железный предмет к соленоиду; оно будет притягиваться к нему. При отключении питания электромагнитное поле начинает разрушаться, а накопленная энергия возвращается в состояние покоя. Настройка будет выглядеть, как показано ниже: Примечание. Для создания соленоида всегда используйте защитную проволоку. Мы также можем использовать магнитную проволоку. Магнитная проволока похожа на медную проволоку, но с тонким покрытием. 2. Соленоид с пластиковой трубкой или соломинкой Мы также можем изготовить соленоид, используя в качестве основного материала пластиковую трубу или соломинку. Как уже говорилось, эти материалы имеют очень небольшая индукция по сравнению с соленоидами с железным сердечником. Мы можем намотать ленту для виолончели липкой стороной на открытый участок в случае соломы. Нам будет легко намотать на него проволоку. Давайте обсудим процедуру. Необходимые компоненты: Медная проволока или магнитная проволока, пластиковая труба или соломинка, обмотанная лентой, и батарея 9В. Настройка соединения: Возьмите пластиковую трубу или соломинку и намотайте на нее медный провод в виде спирали. Подсоедините две клеммы провода к двум клеммам аккумулятора. Для лучшей производительности мы можем сгладить края проволоки, используя наждачную бумагу или нож. Как только соединение будет завершено, схема через несколько секунд будет работать как магнит. Работа таких соленоидов аналогична обсуждаемому, только с уменьшенной индукцией. Рабочий: Когда мы подключаем клеммы аккумулятора к двум концам медного провода, закрепленного на пластиковой трубе, по проводу протекает электрический ток. Он генерирует магнитное поле, и катушка начинает работать как электромагнит. Поднесите любой железный предмет к соленоиду; оно будет притягиваться к нему. При отключении питания электромагнитное поле начинает разрушаться, а накопленная энергия возвращается в состояние покоя. Примечание. Если у нас нет батареи на 9 В, мы можем поместить две или три батареи последовательно для соединения. Вышеуказанные два соленоида можно легко изготовить в домашних условиях. Мы обсудили процедуру создания соленоида и то, как можно увеличить его мощность. Итак, выведем формулу, которая поможет нам наглядно понять количество витков и другие параметры соленоида. Происхождение Давайте сначала обсудим закон Ампера. По закону Ампера: Магнитное поле, создаваемое током, проходящим через цепь, пропорционально электрическому току, умноженному на проницаемость свободного пространства. Соленоид по вышеуказанному закону дает нам: Где, B называется плотностью магнитного потока. N — количество витков. I — ток, проходящий через обмотки. L длина соленоида. Это проницаемость свободного пространства. Рассчитаем значение плотности магнитного потока по приведенной выше формуле: Вышеупомянутое значение учитывается в случае соленоида в свободном пространстве. Это означает, что относительная проницаемость равна проницаемости свободного пространства. Если мы вставим соленоид в материал с относительной проницаемостью, мы получим: Теперь плотность магнитного потока имеет еще один параметр, называемый относительной магнитной проницаемостью. Иногда соленоид не полностью погружается в материал, обладающий высокой проницаемостью. В таком случае на соленоиде видно очевидное влияние относительной проницаемости. Это означает, что часть соленоида находится в свободном пространстве, а другая часть в материале с высокой проницаемостью. Как обсуждалось выше, железный или металлический сердечник увеличивает плотность магнитного потока соленоида. Кроме того, это вызывает изменение эффективной проницаемости магнитного пути соленоида. Его можно рассчитать как: Соотношение между относительной и эффективной проницаемостью можно записать как: Где, K — коэффициент размагничивания. Индуктивность соленоида Как обсуждалось выше, плотность магнитного потока ( B ) можно записать как: Общий магнитный поток через катушку соленоида можно представить как: Где, B называется плотностью магнитного потока. N — количество витков. I — ток, проходящий через обмотки. L длина соленоида. Это проницаемость свободного пространства. A — площадь поперечного сечения. Общий магнитный поток также определяется как произведение плотности магнитного потока на площадь поперечного сечения. Индуктивность в соленоиде можно определить как стремление проводника (электрического проводника) противодействовать изменению электрического тока, проходящего по цепи. Индуктивность может быть представлена ​​как: Подставив значение полного магнитного потока в вышеприведенное уравнение, получим индуктивность соленоида. Индуктивность соленоида может быть представлена ​​как: Где, L Индуктивность соленоида. N — количество витков. l длина соленоида. Это проницаемость свободного пространства. A — площадь поперечного сечения. Нестандартные соленоиды Шаг или радиус витка обмотки определяет категорию соленоида. Шаг определяется как зазор между обмотками, как показано ниже: Соленоид с переменным шагом или радиусом петли называется нерегулярным соленоидом. Применение нестандартных соленоидов включает нецилиндрические соленоиды и т. д. Типы соленоидов Давайте обсудим некоторые распространенные типы соленоидов. Линейный соленоид Linear Solenoid — это электромеханическое устройство, производящее линейное движение. Сердечник линейного соленоида представляет собой подвижный металлокор. Мы можем легко применить силу толкания или тяги к любому механическому устройству благодаря его подвижному сердечнику. Эти соленоиды обычно используются в качестве пусковых устройств. Применение линейных соленоидов включает стартеры велосипедных двигателей, автоматику, стартеры, двигатели автомобилей и т. д. Электромеханический соленоид Электромеханические соленоиды определяются как соленоиды, состоящие из подвижного сердечника якоря. Материал сердечника может быть железным или стальным. Форма катушки такова, что якорь может легко перемещаться внутри и снаружи от центра катушки. Общие области применения соленоидов включают топливные форсунки, автоматы для игры в пинбол и т. д. Мы можем легко сделать соленоид такого типа в домашних условиях. Для этого нам понадобится железный гвоздь, магнитная проволока или медная проволока и полая пластиковая труба. Намотайте медную проволоку на полую пластиковую трубу. Поместите железный гвоздь очень близко к трубе. Подсоедините два угла провода к двум клеммам аккумулятора. Как только соединение будет выполнено, устройство будет вести себя как электромагнит, а железный гвоздь будет перемещаться внутри трубы. Мы также можем использовать полую металлическую трубу. Поворотные соленоиды Вращающиеся соленоиды основаны на храповом механизме. Храповые механизмы — это устройства, поддерживающие непрерывное вращательное или линейное движение в одном направлении. Он не поддерживает эти движения в обратном направлении. Вращающиеся соленоиды имеют широкий спектр применения. Управление этими моторами довольно простое. Конструкция этих двигателей аналогична другим двигателям. Он состоит из большого плоского диска, по центру которого закреплен сердечник якоря. Под диском имеются канавки размером, аналогичным размеру прорезей. Шариковые подшипники в соленоиде облегчают движение. При отключении питания пружина соленоида толкает диск сердечника, возвращая его в исходное положение. Соленоид автомобильного стартера Эти соленоиды стартера являются частью автомобильной системы. Функционирование соленоидов автомобильного стартера требует для своей работы большой и малый ток. Берет небольшой ток от системы зажигания и большой ток от аккумулятора автомобиля. Соленоиды стартера обычно видны снаружи стартера автомобиля. Иногда он издает треск, когда не может извлечь недостаточную мощность из аккумулятора. Это может повредить батарею. Ламинированный соленоид переменного тока Сердечник ламинированного соленоида переменного тока представляет собой ламинированный металл с обмотками из медного провода. Ламинирование металлического сердечника помогает уменьшить блуждающий ток. Блуждающий ток — это ток, который течет по непреднамеренному пути, отличному от назначенного пути. Преимущество ламинированных соленоидов переменного тока заключается в том, что они создают большое усилие за один ход. По сравнению с ламинированными соленоидами постоянного тока, он может выполнять больше ходов. Эти типы соленоидов используются в приложениях, требующих внезапного срабатывания, например, в транспортных средствах, принтерах, медицинском оборудовании и т. д. Соленоид постоянного тока C-образной рамы C или D описывает форму рамы, в которой находится катушка. Название DC, но также подходит для приложений переменного тока. Соленоиды рамы DC-C имеют С-образную раму. Ход этих соленоидов можно легко контролировать. Такие соленоиды используются в различных устройствах, таких как автоматические выключатели, счетчики монет и т. д. Соленоид рамы DC-D DC-D Frame Solenoid имеет две рамки, которые используются для покрытия катушки таких соленоидов. Он также имеет возможность контролируемого хода. Такие соленоиды используются как в медицине, так и в обычных устройствах, таких как банкоматы. Электромагнитные клапаны Клапан определяется как устройство, которое регулирует поток жидкости, управляя различными проходами. Это самый распространенный тип устройства. Электромагнитные клапаны — это клапаны, которые могут управляться электромеханически. Клапаны классифицируются на основе магнитного поля сила , количество необходимого электрического тока и тип жидкости . Используется для выполнения различных задач, таких как смешивание или распределение жидкостей и т. д. Электромагнитные клапаны могут быть 2-ходовыми, 3-ходовыми, или 4-ходовыми . Двухходовой клапан имеет два порта, а трехходовой клапан имеет три порта. Точно так же 4-ходовой клапан имеет четыре порта. Давайте обсудим некоторые категории электромагнитных клапанов. Клапаны прямого действия Работа клапана зависит от магнитной энергии, создаваемой соленоидом. alexxlab Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Рубрики Прост Радио Разное Своими руками Советы Схем Схемы Транзист Транзисторы Электрон Электроника
