Самодельный блок питания на 3 вольта

Мастер, описание устройства которого в первой части, задавшись целью сделать блок питания с регулировкой, не стал усложнять себе дело и просто использовал платы, которые лежали без дела. Второй вариант предполагает использование еще более распространенного материала — к обычному блоку была добавлена регулировка, пожалуй, это очень многообещающее по простоте решение при том, что нужные характеристики не будут потеряны и реализовать задумку можно своими руками даже не самому опытному радиолюбителю. В бонус еще два варианта совсем простых схем со всеми подробными объяснениями для начинающих. Итак, на ваш выбор 4 способа.

Поиск данных по Вашему запросу:

Самодельный блок питания на 3 вольта

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Назад в СССР – Блок питания своими руками
• как подключить блок питания вместо батареек аа??
• 12 Вольт 5 Ампер блок питания китайского производства + мой личный рецепт 🙂
• 12 Вольт 5 Ампер блок питания китайского производства + мой личный рецепт 🙂
• Радиосхемы Схемы электрические принципиальные. Блок питания на 3 вольта
• Двух-полярный лабораторный блок питания своими руками. Блок питания своими руками на 3 вольта
• Как сделать импульсный блок питания своими руками – 3 лучшие схемы
• Самодельный регулируемый блок питания от 0 до 14 Вольт.
  Окончание.
• Назад в СССР – Блок питания своими руками
• Блок питания самоделки

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Блок питания с регулировкой напряжения — Часть 3

Назад в СССР – Блок питания своими руками

Как начинающему радиолюбителю сделать самодельный блок питания из доступных деталей? Подробный ответ на этот вопрос вы найдёте в этом мастер-классе с пошаговыми фото. Первый вопрос человека, решившегося сделать первые шаги в радиолюбительство, — что бы такое собрать-спаять? И тут же возникает второй вопрос — чем собранное устройство запитывать? Батарейки обходятся слишком дорого, учитывая их недолговечность, а аккумуляторы нужно периодически заряжать Как пример рассмотрим здесь две схемы подобных источников питания, описанных Павловым С.

Стабилизатор первого варианта рассчитан на выходное напряжение В при токе нагрузки до 5 А и запитан через однополупериодный выпрямитель на диодах VD1 и VD2. В принципе, напряжение такого высокого значения нам не нужно, но как основа будущего блока питания эта схема пригодится. Блок питания второго варианта обладает нужными нам характеристиками выходного напряжения, но усилен дополнительным транзистором КТБ, что позволяет стабилизатору отдавать ток величиной до А.

В результате мы оставляем двухкатушечный трансформатор, а из схемы стабилизатора убираем один транзистор — ток величиной до А амбиции начинающего радиолюбителя вполне удовлетворит. Если появится желание, цепь питания кулера можно оборудовать термореле, включающим его при нагреве радиатора свыше, скажем, градусов. Подбираем детали. Если в распоряжении имеется радиатор с кулером от старого или неисправного компьютера, то такой шанс не упускаем — это позволит уменьшить габариты устройства, одновременно облегчив тепловой режим стабилизатора.

Транзистор КТ можно заменить на КТ с некоторым уменьшением запаса мощности, но на работе устройства это не отобразится — транзисторы серии КТ рассчитаны на максимальный постоянный ток до 7,5 А.

При использовании трансформатора меньшей мощности можно обойтись и менее мощными транзисторами, например, серий КТ, КТ, D и др. В качестве диодов выпрямителя можно использовать диоды Шоттки серии S10C40 или КДБС, установив их на общий с регулирующим транзистором радиатор — электроизоляция между их корпусами не требуется. Конденсатор фильтра C1 должен иметь ёмкость не менее мкФ.

Если такого нет, то эту ёмкость можно набрать несколькими конденсаторами — например, как на фото, 4 шт. Рабочее напряжение конденсаторов C1, C3 и C5 выбираем равным 35 В или несколько большим.

Теперь, опираясь на габариты имеющихся деталей, разрабатываем эскизы плат выпрямителя и стабилизатора. При работе с программой детали вносим в рисунок положением выводами вверх, корпусом вниз. Особое внимание уделяем расположению выводов микросхем стабилизаторов и регулирующего транзистора — выводы базы и эмиттера КТ и КТ не совпадают, они развёрнуты относительно вывода коллектора на градусов.

Отобразив, или отзеркалив, чертёж платы, распечатываем его на тонкой гладкой бумаге — в качестве вариантов используются бумага для распечатки наклеек на CD-DVD диски, глянцевая бумага различных журналов и т. Мой принтер Xerox Phaser, например, «признал» только бумагу настенных календарей — с другой подобной бумаги его тонер сходит от простого прикосновения пальцами.

Вырезав шаблон с рисунком платы, накладываем его на заготовку и заворачиваем всё это в тонкую плотную бумагу. После того, как заготовка остынет, разворачиваем бумагу и опускаем плату с приклеившимся шаблоном в воду на минут. После размокания бумаги пальцами скатываем её и при удачном завершении дела получаем вот такую плату.

Плохо отстающую бумагу сковыривать ногтем нельзя — можно повредить рисунок платы и придётся начинать всё сначала. Травим плату в растворе хлорного железа либо в другом — в интернете подобных «рецептов» масса , промываем её хорошенько в проточной воде. Теперь смываем тонер и зачищаем дорожки мелкой наждачной бумагой лично я предпочитаю наиболее истёртые куски бумаги — на качестве зачистки это не сказывается, а царапин фольга получает неизмеримо меньше.

По завершении процесса лужения платы смываем остатки канифоли смоченным раствором спирта комочком ваты. Аналогично поступаем со второй платой и рассверливаем отверстия под выводы деталей.

Собираем первый блок — выпрямитель. Практика показала, что, выбрав конденсаторы с рабочим напряжением 35 вольт, мы не ошиблись — при подключении трансформатора с выходом 18 вольт на выходе выпрямителя напряжение холостого хода достигло 25 вольт. Крепим плату выпрямителя к радиатору, предварительно разметив и рассверлив отверстия для крепления корпусов диодной сборки, микросхем и транзистора.

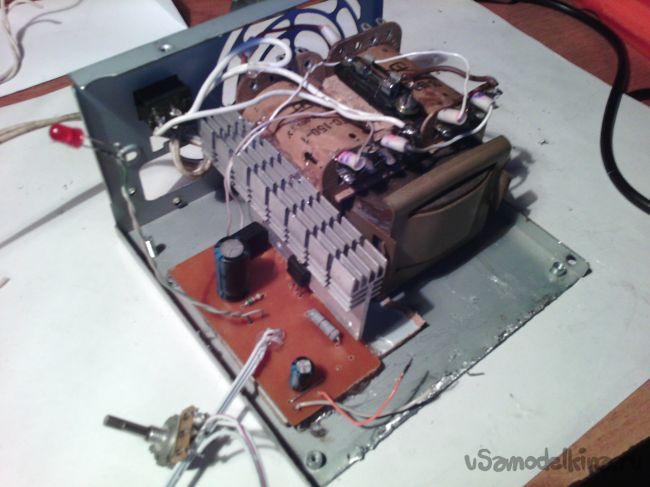

Монтируем сюда же плату стабилизатора, привинчиваем кулер, добавляем переменный резистор, соединяем всё это проводами — и можно подключать питание. Решил пополнить свою лабораторию двух-полярным блоком питания. Промышленные блоки питания с необходимыми мне характеристиками довольно дороги и доступны далеко не каждому радиолюбителю, поэтому решил собрать такой блок питания сам.

За основу своей конструкции, я взял распространенную в интернете схему блока питания. Она обеспечивает регулировку по напряжению В, ограничение по току в диапазоне 0,А. Для меня это пока более чем достаточно, поэтому я решил приступить к сборке. Да, кстати схема этого блока питания одно-полярная, так что для обеспечения двух-полярности — придётся собирать две одинаковые.

Он очень часто выходит из строя при коротком замыкании и ток в 3 ампера практически не тянет! Лучше всего и гораздо надёжнее, поменять его на наш родной совковый КТ в металле. Можно поставить и КТА, этот транзистор составной и в этом случае надобность в транзисторе Q2 отпадает и его, а так же резистор R16 можно не ставить и базу КТА подключить на место базы Q2. В принципе можно транзистор и резистор и не удалять при замене на КТА , всё работает и с ними и не возбуждается.

Выпрямительные диоды у меня с запасом по мощности. В исходной схеме стоят диоды на ток 3 А, желательно поставить на 5 А можно и поболее , запас лишним никогда не будет. Операционный усилитель МСР — 2 шт. Печатную плату автора я повторять не стал, а перерисовал её по своему и сделал, как мне кажется, гораздо удобней не говоря о том что я на треть уменьшил её в размерах.

В качестве измерителя индикаторов , после поисков в просторах «инета», было принято решение использовать схему на микроконтроллере Atmega8, позволяющую реализовать два вольтметра и два амперметра с использованием одного дисплея.

За основу корпуса блока питания, был взят корпус от нерабочего ИБП, который мне подарили друзья из сервисного центра. Ну а дальше немного терпения, и пилил, точил, кромсал. Процесс сборки блока питания запечатлел, и некоторые подробности предоставляю Вашему вниманию. Да, кстати печатные платы которые я собрал, немного отличаются от печатки, которую я выложил в архиве.

Просто после сборки передвинул детали и «положил» на плату конденсатор, это как оказалось, может быть очень полезно для экономии места в корпусе. Так как, у меня силовые транзисторы прикреплены к радиатору просто через термо-пасту, то потребовалось изолировать их радиаторы друг от друга и от корпуса.

Для этого я в авто-магазине прикупил пластмассок, через которые и прикрепил радиаторы к корпусу БП. Потом конечно же всё проверил и прозвонил, всё оказалось замечательно, ничего, нигде не касается и не коротит. Для обеспечения температурного режима элементов блока питания, разметил и высверлил в корпусе вентиляционные отверстия для отвода тепла, потом немного покрыл корпус грунтовкой, чтобы выявить какие остались косячки.

Под чутким руководством Кирилла Kirmav прошил микроконтроллер и проверил работу индикатора, пока что без калибровок. Вольтметры работают нормально, амперметры нагрузить было нечем, но скорее всего тоже работают, так как касаюсь пальцами контактов на плате, значения на индикаторе меняются. Потом перемотал вернее домотал силовой трансформатор. Раньше на нём была одна силовая обмотка на 24 В переменки, домотал ещё одну для второго канала БП, благо — тор, и разбирать ничего не нужно.

Так же добавил ещё одну обмотку на 8,5 вольт переменки примерно 12В постоянки , проводом 0,5 мм. Запитал от этой обмотки индикатор и куллер с регулятором оборотов, всё вроде нормально работает. Имейте в виду, что для данного блока питания необходим трансформатор с двумя раздельными вторичными обмотками.

Стабилизатор греется, но в принципе рука держит, значит температура его около С, с заменой радиатора думаю все станет лучше. Начал красить корпус, потом уже после того, как его покрасил, только на фотографии заметил, что не прокрасил заднюю часть лицевой панели, а она выглядывает из за корпуса и вид её не очень, придется заново её перекрасить. Забыл сказать про индикатор, вольтамперметр. За основу моего индикатора, была выбрана та схема, где на одном дисплее реализуются два вольтметра и два амперметра.

Сначала я собрал эту схему, но в процессе наладки выявилось то, что данная схема хорошо работает там, где два источника с общим минусом, а вот в двух-полярном блоке питания она совершенно не желает отображать отрицательные величины. И вот наконец, на основе наработанной другим человеком схемы, нескольких дней «плясок с бубном», работой с протеусом, кучей потраченного времени и нервов, я построил свою, которая способна показывать величину отрицательного плеча.

Правда она показывает её в положительной полярности, но это не сильно печально, главное, что она уже работает, и я связался с автором прошивки и попросил его немного изменить прошивку так, чтобы ко второму каналу индикатора U2 и А2 , программа просто пририсовывала бы минусы к выводимым показаниям надеюсь на его помощь. Но это уже так, просто эстетический момент, главное что схема уже работает. Прошу знатоков посмотреть схему и оценить номиналы в амперметре подобраны методом тыка, но погрешность очень мала и меня более чем устраивает.

Потом сделал печатку для индикатора, собрал всё в кучу и проверил. Вольтметры заработали оба и амперметр положительного плеча тоже. Плюс ко всему, сегодня твердо уяснил для себя, что все надо проектировать заранее, а потом уже пилить и вытачивать. Ну да ладно это все мелочи. В общем посидел, покипел и кое что дорисовал, потом проверил отрицательный амперметр — все работает. В связи с этим выкладываю свою печатку вольт-амперметра, может кому и сгодится. Плату собирал из того, что было под руками.

Для шунта взял 45 см. Я конечно понимаю, что медь не лучший материал для шунта конечно же не в коем случае не прошу следовать моему примеру , но меня пока устраивает, а дальше будет видно. В печатке которую я вытравил себе — немного «накосячил» с диодным мостом видно на фото платы , но переделывать было уже лень — вышел из положения перекрестив диоды, после этого печатку поправил в архиве исправленный вариант. Так же на схеме и на печатке есть разъём для подключения куллера.

Хочу сказать, что после того как схема заработал, я прямо таки полюбил протеус, не плохо оказывается работает, и уяснил для себя, что чтобы добиться желаемого результата, надо расширять свои познания в разных областях, и естественно учиться. Ещё один вечер пришлось посвятить черчению передней панели.

Дело это хоть и не сложное, но все же нудное и требует много терпения. Для черчения, я в основном использую программу «Компас 3D». Не знаю кому как, но мне почему то проще сначала сделать 3D-модель, а уже потом на её основе изготовить чертёж. Мне как то в свое время стало просто интересно что нибудь в «Компасе» начертить, чтобы соблюсти все размеры и прочее, решил попробовать, и как то это всё затянуло.

Я конечно не владею Компасом на ура, но на базовом уровне вполне себе ничего. Ну и помимо Компаса — некоторая доработка передней панели в фотошоп. Я уже говорил, что попросил автора схемы и прошивки — немного переделать саму прошивку, и вот наконец-то при его поддержке спасибо ему огромное , удалось изменить приветствие при включении блока питания, а так же дорисовать долгожданный минус в отрицательном плече второго канала индикатора мелочь, а приятно.

У меня это теперь выглядит вот так. Ну, и специально для тех, кто решит повторить данную конструкцию, он сделал общий вариант приветствия при включении блока питания, который выглядит следующим образом ну и конечно-же минусы в отрицательном плече.

Специально для тех кому интересно, выкладываю так же в прикреплённом архиве печатку платы контроля работы куллера.

как подключить блок питания вместо батареек аа??

Вот решил показать вам свой блок питания, который я собрал своими руками, когда мне было как многим из вас 13 лет. Это были счастливые Восьмидесятые, мы после школы бегали на радио кружки, а вечерами, кое- как, сделав уроки, хватались за паяльник и собирали очередную самоделку, увиденную в каком-нибудь радиожурнале. Вот про одну из таких самоделок, я и хочу рассказать. Сейчас конечно смешно говорить, что у меня в мои 13 лет не было фотоаппарата, и я не мог фотографировать процесс работы, но это так и было, поэтому я сейчас просто взял, и разобрал своё детище, и постарался, как можно детально всё сфотографировать, и заодно окунуться в воспоминания. Это понижающий трансформатор, с вольт до 15 вольт, ТВКЛ-2, применялся в выходном каскаде кадровой развёртке черно-белых ламповых телевизорах.

Схема лабораторного блока питания до 30 Вольт и до 3 Ампер . Самодельный лабораторный регулируемый блок питания.

12 Вольт 5 Ампер блок питания китайского производства + мой личный рецепт 🙂

Не так давно здесь уже выкладывали обзор данного блока питания, но от другого магазина. Ко мне пришел похожий блок питания, естественно захотелось посмотреть, что у них общего, а что отличается. Так же будет рецепт блока питания от меня. Кому интересно, прошу под кат. Блок питания мне нужен был для питания кучи мелких зарядных устройств, но так как это процесс перешел в вялотекущее состояние, то я решил просто обзор данного блока питания. Данный блок питания я получил чуть раньше, чем появился очень хороший обзор коллеги ksiman-а, но я был занят и не стал писать сразу. Хотя после прочтения вышеуказанного обзора мне хотелось поковырять то, что пришло ко мне.

12 Вольт 5 Ампер блок питания китайского производства + мой личный рецепт 🙂

Как-то недавно мне в интернете попалась одна схема очень простого блока питания с возможностью регулировки напряжения. Регулировать напряжение можно было от 1 Вольта и до 36 Вольт, в зависимости от выходного напряжения на вторичной обмотке трансформатора. Внимательно посмотрите на LMT в самой схеме! С помощью трансформатора из сетевого напряжения Вольт мы получаем 25 Вольт, не более. Меньше можно, больше нет.

Эта схема мощного блока питания на 12 вольт вырабатывает ток нагрузки до 5 ампер.

Радиосхемы Схемы электрические принципиальные. Блок питания на 3 вольта

Собирая лабораторный блок питания своими руками, многие сталкиваются с проблемой выбора схемы. Импульсные блоки питания при наладке самодельных передатчиков или приемников могут давать нежелательные помехи в эфир, а линейные блоки питания зачастую не в силах развивать большую мощность. Скачать архив Мой второй канал Если необходим мощный блок питания, на 3,3 вольта, то его можно изготовить, переделав старый блок питания от пк или используя выше приведенные схемы. К примеру, в схема блока питания на 1,5 в заменить резистор 47 ом большего номинала, или поставить для удобства потенциометр, отрегулировав на нужное напряжение. БП 24Вх6А макс Вт : 1.

Двух-полярный лабораторный блок питания своими руками. Блок питания своими руками на 3 вольта

Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах. Я знаю, что лучше самому сделать, но где купить по приемлемой цене и таком качстве, если нету никаких ресурсов и знаний для изготовления? Как вариант, искать фирменные БП от ноутов или брендовой техники. Например часто распродают остатки какие нибудь, например на том же Ибее. Отличная статья, добро пожаловать на 3dtoday! С удовольствием читал ваши статьи на Муське. И тот самый спичечный коробок с кэмелом :.

Огромная подборка радиолюбительских схем блоков питания и различных преобразователей напряжений на все случаи Самодельные блоки питания . Схема блока питания и преобразователя напряжения на 3,3 вольта.

Как сделать импульсный блок питания своими руками – 3 лучшие схемы

Самодельный блок питания на 3 вольта

Ниже приведены сразу две схемы 3-х Вольтовых блоков питания. Уровень пульсации выходного напряжения не превышает 8 мВ. Для нормальной работы стабилизатора напряжение после выпрямителя на диодах VD VD4 может быть от 4,5 до 10 В, но лучше, если оно будет

Самодельный регулируемый блок питания от 0 до 14 Вольт.

Окончание.

Один знакомый человек попросил изготовить импульсный блок питания 3 вольта 2 ампера. Блок питания с такими характеристиками нужен был для питания аккумуляторной электробритвы. Аккумулятор использовался нестандартный, подобрать его было сложно, а так как он уже отслужил свое, нужен был низковольтный мощный блок питания. Недавно я уже собирал самодельный импульсный блок питания для планшета 5v 2A. Для поиска схемы для него я обращался на форум, где было предложено несколько вариантов.

Как начинающему радиолюбителю сделать самодельный блок питания из доступных деталей? Подробный ответ на этот вопрос вы найдёте в этом мастер-классе с пошаговыми фото.

Назад в СССР – Блок питания своими руками

Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах. Я знаю, что лучше самому сделать, но где купить по приемлемой цене и таком качстве, если нету никаких ресурсов и знаний для изготовления? Как вариант, искать фирменные БП от ноутов или брендовой техники. Например часто распродают остатки какие нибудь, например на том же Ибее. Отличная статья, добро пожаловать на 3dtoday! С удовольствием читал ваши статьи на Муське.

Блок питания самоделки

Войти Регистрация. Логин: Пароль Забыли? Популярные ICO.

Блок питания на 3 вольта своими руками

Если блок питания вашего компьютера вышел из строя, не спешите расстраиваться, как показывает практика, в большинстве случаев ремонт может быть выполнен своими силами. Прежде чем перейти непосредственно к методике, рассмотрим структурную схему БП и приведем перечень возможных неисправностей, это существенно упростит задачу. Для проведения ремонта нам также понадобится знать распиновку главного штекера БП main power connector , она показана ниже. Сделать это можно при помощи обычной перемычки. Заметим, что у некоторых устройств цветовая маркировка может отличаться от стандартной, как правило, этим грешат неизвестные производители из поднебесной. Необходимо предупредить, что включение импульсных БП без нагрузки существенно сокращает их срок службы и даже может стать причиной поломки.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Ремонт переключаемого блока питания от 3 — 12 Вольт своими руками
• Ремонт блока питания компьютера своими руками
• Блок питания. Двух-полярный лабораторный блок питания своими руками
• Блок питания 24 Вольта 3 Ампера
• Двух-полярный лабораторный блок питания своими руками. Блок питания своими руками на 3 вольта
• Как сделать импульсный блок питания своими руками – 3 лучшие схемы
• Ремонт блока питания компьютера своими руками
• Регулируемый блок питания своими руками

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Блок питания 1. 5В для настенных часов. Полезное из мобильного зарядного устройства.

Ремонт переключаемого блока питания от 3 — 12 Вольт своими руками

Как самому собрать простой блок питания и мощный источник напряжения. Порой приходится подключать различные электронные приборы, в том числе самодельные, к источнику постоянного напряжения 12 вольт. Блок питания несложно собрать самостоятельно в течении половины выходного дня.

Поэтому нет необходимости приобретать готовый блок, когда интереснее самостоятельно изготовить необходимую вещь для своей лаборатории. Каждый, кто захочет сможет изготовить 12 — ти вольтовый блок самостоятельно, без особых затруднений.

Кому-то необходим источник для питания усилителя, а кому запитать маленький телевизор или радиоприемник Шаг 1: Какие детали необходимы для сборки блока питания Для сборки блока, заранее подготовьте электронные компоненты, детали и принадлежности из которого будет собираться сам блок Мост диодный.

Если необходимо получить максимальную мощность от источника питания, для этого необходимо подготовить соответствующий трансформатор, диоды и радиатор для микросхемы. Шаг 2: Инструменты Для изготовления блока необходимы инструменты для монтажа: -Паяльник или паяльная станция -Кусачки -Монтажный пинцет -Кусачки для зачистки проводов -Устройство для отсоса припоя. И другие инструменты, которые могут оказаться полезными.

Шаг 3: Схема и другие Для получения 5 вольтового стабилизированного питания, можно заменить стабилизатор LM на LM Для увеличения нагрузочной способности более 0,5 ампер, понадобится радиатор для микросхемы, в противном случае он выйдет из строя от перегрева.

Однако, если необходимо получить несколько сотен миллиампер менее, чем мА от источника, то можно обойтись без радиатора, нагрев будет незначительным. Кроме того, в схему добавлен светодиод, чтобы визуально убедиться, что блок питания работает, но можно обойтись и без него. Схема блока питания 12в 30А. При применении одного стабилизатора в качестве регулятора напряжения и нескольких мощных транзисторов , данный блок питания способен обеспечить выходной ток нагрузки до 30 ампер.

Пожалуй, самой дорогой деталью этой схемы является силовой понижающий трансформатор. Напряжение вторичной обмотки трансформатора должно быть на несколько вольт больше, чем стабилизированное напряжение 12в, чтобы обеспечить работу микросхемы.

Необходимо иметь в виду, что не стоит стремиться к большей разнице между входным и выходным значением напряжения, так как при таком токе теплоотводящий радиатор выходных транзисторов значительно увеличивается в размерах.

В трансформаторной схеме применяемые диоды должны быть рассчитаны на большой максимальный прямой ток, примерно А. Через микросхему протекающий максимальный ток в схеме не составит больше 1А. Шесть составных транзисторов Дарлингтона типа TIP включенных параллельно, обеспечивают нагрузочный ток 30А каждый транзистор рассчитан на ток 5А , такой большой ток требует и соответствующего размера радиатора, каждый транзистор пропускает через себя одну шестую часть тока нагрузки.

Для охлаждения радиатора можно применить небольшой вентилятор. Проверка блока питания При первом включении не рекомендуется подключать нагрузку. Проверяем работоспособность схемы: подсоединяем вольтметр к выходным клеммам и измеряем величину напряжения, оно должно составлять 12 вольт, или значение очень близко к нему.

Далее подключаем нагрузочный резистор Ом, мощностью рассеивания 3 Вт, или подобную нагрузку — типа лампы накаливания от автомобиля. При этом показание вольтметра не должно изменяться.

Если на выходе отсутствует напряжение 12 вольт, отключите питание и проверьте правильность монтажа и исправность элементов. Перед монтажом проверьте исправность силовых транзисторов, так как при пробитом транзисторе напряжение с выпрямителя прямиком попадает на выход схемы. Чтобы избежать этого, проверьте на короткое замыкание силовые транзисторы, для этого измерьте мультиметром по раздельности сопротивление между коллектором и эмиттером транзисторов.

Эту проверку необходимо провести до монтажа их в схему. Схема блока питания выдает регулируемое напряжение в диапазоне от 3 до 25 вольт, при токе максимальной нагрузки до 2А, если уменьшить токоограничительный резистор 0,3 ом, ток может быть увеличен до 3 ампер и более.

Транзисторы 2N и 2N устанавливаются на соответствующие радиаторы, мощность ограничительного резистора должно быть не менее 3 Вт. Регулировка напряжения контролируется ОУ LM или При использовании ОУ необходимо заменить элементы стабилизатора, подающие напряжение с вывода 8 на 3 ОУ с делителя на резисторах номиналом 5. Максимальное постоянное напряжение для питания ОУ и 36 В и 44 В соответственно. Силовой трансформатор должен выдавать напряжение, как минимум на 4 вольт больше, чем стабилизированное выходное напряжение.

Силовой трансформатор в схеме имеет на выходе напряжение При переключении обмоток выходное напряжение уменьшается до 15 вольт. Схема блока питания для получения напряжения 1,5 вольта, используется понижающий трансформатор, мостовой выпрямитель со сглаживающим фильтром и микросхема LM Схема блока питания с регулировкой выходного напряжения для получения напряжения от 1,5 вольта до 12,5 вольт, в качестве регулирующего элемента применяется микросхема LM Ее необходимо установить на радиатор, на изолирующей прокладке для исключения замыкания на корпус.

Схема блока питания с фиксированным выходным напряжением напряжением 5 вольт или 12 вольт. В качестве активного элемента применяется микросхема LM , LM она устанавливается на радиатор для охлаждения нагрева корпуса. Выбор трансформатора приведен слева на табличке. По аналогии можно выполнить блок питания и на другие выходные напряжения. Схема предназначена для небольшого трансивера самодельного изготовления, автор DL6GL. По какой схеме: импульсный источник питания или линейный?

Импульсные блоки питания получается малогабаритный и кпд хороший, но неизвестно как поведет себя в критической ситуации, броски выходного напряжения Несмотря на недостатки выбрана схема линейного регулирования: достаточно объемный трансформатор, не высокий КПД, необходимо охлаждение и пр.

Применены детали от самодельного блока питания х годов: радиатор с двумя 2N Выходные транзисторы Т2, Т3 типа 2N для охлаждения устанавливаются на радиаторы. При помощи потенциометра R1 устанавливается выходное напряжение в пределах V. При помощи переменного резистора R2 устанавливается максимальное падение напряжение на резисторе R7, которое составляет 0,7В между контактами 2 и 3 микросхемы.

Для блока питания применяется тороидальный трансформатор может быть любой по вашему усмотрению. Для подготовки блока питания к эксплуатации предохранитель 6,3а пока не участвует выставить выходное напряжение например, Настраиваем срабатывание защиты от перенапряжения, для этого плавно выставляем выходное напряжение 16В и регулируем R3 на срабатывание защиты.

Далее выставляем выходное напряжение в норму и устанавливаем предохранитель до этого ставили перемычку. Описанный блок питания можно реконструировать для более мощных нагрузок , для этого установите более мощный трансформатор, дополнительно транзисторы, элементы обвязки, выпрямитель по своему усмотрению. Если необходим мощный блок питания, на 3,3 вольта, то его можно изготовить, переделав старый блок питания от пк или используя выше приведенные схемы.

К примеру, в схема блока питания на 1,5 в заменить резистор 47 ом большего номинала, или поставить для удобства потенциометр, отрегулировав на нужное напряжение. У многих радиолюбителей остались старые советские радиодетали, которые валяются без дела, но которые можно с успехом применить и они верой и правдой вам долго будут служить, одна из известных схем UA1ZH, которая гуляет по просторам интернета.

Много копий и стрел сломано на форумах при обсуждении, что лучше полевой транзистор или обычный кремниевый или германиевый, какую температуру нагрева кристалла они выдержат и кто из них надежнее? У каждой стороны свои доводы, ну а вы можете достать детали и смастерить еще один несложный и надежный блок питания. Схема очень простая, защищена от перегрузки по току и при параллельном включении трех КТ может выдать ток 20А, у автора использовался такой блок при 7 параллельных транзисторов и отдавал в нагрузку 50А, при этом емкость конденсатора фильтра была мкф, напряжение вторичной обмотки 19в.

Необходимо учитывать, что контакты реле должны коммутировать такой большой ток. Если нам необходимо иметь источник постоянного напряжения на высокое напряжение для питания лампы выходного каскада передатчика, что для этого применить?

В интернете имеется много различных схем блоков питания на в, в, в, в. Первое: на высокое напряжение используют схемы с трансформаторов как на одну фазу, так и на три фазы если имеется в доме источник трехфазного напряжения. Второе: для уменьшения габаритов и веса используют бестрансформаторную схему питания, непосредственно сеть вольт с умножением напряжения. Самый большой недостаток этой схемы — отсутствует гальваническая развязка между сетью и нагрузкой, как выход подключают данный источник напряжения соблюдая фазу и ноль.

Для исключения бросков по току при включении и защите диодов при заряде конденсаторов, применяется включение через гасящие резисторы R21 и R Диоды в высоковольтной цепи зашунтированы резисторами с целью равномерного распределения Uобр.

С1-С20 для устранения белого шума и уменьшения импульсных перенапряжений. В качестве диодов можно использовать и мосты типа KBU соединив их по указанной схеме и, соответственно, взяв нужное количество не забывая про шунтирование.

RR26 для разряда конденсаторов после отключения сети. Для выравнивания напряжения на последовательно соединенных конденсаторах параллельно ставятся выравнивающие резисторы, которые рассчитываются из соотношения на каждые 1 вольт приходится ом, но при высоком напряжении резисторы получаются достаточно большой мощности и здесь приходится лавировать, учитывая при этом, что напряжение холостого хода больше на 1, Регулируемый стабилизированный блок питания — V , 1 — 3А. Блок питания БП предназначен для получения регулируемого стабилизированного выходного напряжения от 0 до 24v при токе порядка А, проще говоря чтобы не покупали вы батарейки, а использовали его для эксперементов со своими конструкциями.

Для чего это нужно? На Т1 собран стабилизатор тока стабилитрона, т е имеется возможность установки практически любого стабилитрона с напряжением стабилизации менее входного напряжения на 5 вольт. Это значит, что при установке стабилитрона VD5 допустим ВZX5,6 или КС на выходе стабилизатора получим регулируемое напряжение от 0 до приблизительно 4 вольт, соответственно — если стабилитрон на 27 вольт, то максимальное выходное напряжение будет в пределах вольт.

Трансформатор следует выбирать примерно так- переменное напряжение вторичной обмотки должно быть примерно на вольт больше того, которое вы рассчитываете получить на выходе стабилизатора, которое в свою очередь зависит от установленного стабилитрона,. Ток вторичной обмотки трансформатора как минимум должен быть не менее того тока, который нужно получить на выходе стабилизатора. Несколько сложнее с емкостями по напряжению — рабочее напряжение грубо рассчитывается по такой методике — переменное напряжение вторичной обмотки трансформатора делится на 3 и умножается на 4.

Т е — допустим, что выходное напряжение вашего трансформатора порядка 30 вольт — 30 делим на 3 и множим на 4 — получаем 40 — значит рабочее напряжение конденсаторов должно быть более чем 40 вольт. Уровень ограничения тока на выходе стабилизатора зависит от R6 по минимуму и R8 по максимуму вплоть до отключения.

При установке перемычки вместо R8 между базой VТ5 и эмиттером VТ4 при сопротивлении R6 равном 0,39 ом ток ограничения будет примерно на уровне 3А,. Очень просто — выходной ток даже в режиме короткого замыкания на выходе не превысит 3 А, за счет того что выходное напряжение будет автоматически снижено практически до нуля,.

А можно ли заряжать автомобильный аккумулятор? Достаточно выставить регулятором напряжения, извиняюсь — потенциометром R3 напряжение 14,5 вольта на холостом ходу т е с отключенным аккумулятором а потом подключить к выходу блока, аккумулятор, И пойдет ваш аккумулятор заряжаться стабильным током до уровня 14,5в, Ток по мере зарядки будет уменьшаться и когда достигнет значения 14,5 вольта 14,5 в — напряжение полностью заряженного акк он будет равен нулю.

Как отрегулировать ток ограничения. Выставить на выходе стабилизатора напряжение на холостом ходу порядка вольт. Затем к выходу стабилизатора подключить сопротивление примерно на 1 ом мощностью ватт и последовательно с ним амперметр. Подстроечным резистором R8 выставить требуемый ток.

Ремонт блока питания компьютера своими руками

By Julia , November 12, in Школьникам и студентам. Задали курсовой по схемотехнике на тему блок питания на 3 вольта, схема есть а вот описания нет. Нужно полное описание схемы, что я не могу сделать самостоятельно! Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6.

В данной статье описан простой блок питания, который сможет повторить каждый желающий. Регулировать напряжение можно было от 1 Вольта и до 36 Вольт, Третья нога (3) микросхемы цепляется с конденсатором С1, то есть Мигающий светодиод · Лабораторный блок питания своими руками .

Блок питания. Двух-полярный лабораторный блок питания своими руками

Как самому собрать простой блок питания и мощный источник напряжения. Порой приходится подключать различные электронные приборы, в том числе самодельные, к источнику постоянного напряжения 12 вольт. Блок питания несложно собрать самостоятельно в течении половины выходного дня. Поэтому нет необходимости приобретать готовый блок, когда интереснее самостоятельно изготовить необходимую вещь для своей лаборатории. Блок питания 12в Каждый, кто захочет сможет изготовить 12 — ти вольтовый блок самостоятельно, без особых затруднений. Кому-то необходим источник для питания усилителя, а кому запитать маленький телевизор или радиоприемник Шаг 1: Какие детали необходимы для сборки блока питания Для сборки блока, заранее подготовьте электронные компоненты, детали и принадлежности из которого будет собираться сам блок

Блок питания 24 Вольта 3 Ампера

Собирая лабораторный блок питания своими руками, многие сталкиваются с проблемой выбора схемы. Импульсные блоки питания при наладке самодельных передатчиков или приемников могут давать нежелательные помехи в эфир, а линейные блоки питания зачастую не в силах развивать большую мощность. Скачать архив Мой второй канал Если необходим мощный блок питания, на 3,3 вольта, то его можно изготовить, переделав старый блок питания от пк или используя выше приведенные схемы.

Полезные советы. Лабораторный блок питания вольт — Страница 2 — Технический форум.

Двух-полярный лабораторный блок питания своими руками. Блок питания своими руками на 3 вольта

Полезные советы. Простой регулируемый блок питания 1, Вольт. Простой блок питания Схема, описание работы, готовые модули. Блок питания своими руками. Простой регулируемый стабилизированный

Как сделать импульсный блок питания своими руками – 3 лучшие схемы

Как-то недавно мне в интернете попалась одна схема очень простого блока питания с возможностью регулировки напряжения. Регулировать напряжение можно было от 1 Вольта и до 36 Вольт, в зависимости от выходного напряжения на вторичной обмотке трансформатора. Внимательно посмотрите на LMT в самой схеме! С помощью трансформатора из сетевого напряжения Вольт мы получаем 25 Вольт, не более. Меньше можно, больше нет.

Простой блок питания, выдающий 17 вольт, своими руками. nik Модуль питания с выходным напряжением 3,3 вольта.

Ремонт блока питания компьютера своими руками

Для питания некоторых самоделок требуется постоянное напряжение 3. Тогда можно собрать простые схемы повышающих преобразователей dc dc. Выходное напряжение настраивается в интервале от 2.

Регулируемый блок питания своими руками

ВИДЕО ПО ТЕМЕ: Блок питания своими руками

Блог new. Технические обзоры. Опубликовано: , Перейти в магазин. Версия для печати.

Добрый день дорогие читатели!

Один знакомый человек попросил изготовить импульсный блок питания 3 вольта 2 ампера. Блок питания с такими характеристиками нужен был для питания аккумуляторной электробритвы. Аккумулятор использовался нестандартный, подобрать его было сложно, а так как он уже отслужил свое, нужен был низковольтный мощный блок питания. Недавно я уже собирал самодельный импульсный блок питания для планшета 5v 2A. Для поиска схемы для него я обращался на форум, где было предложено несколько вариантов. Оригинальная предложенная схема не захотела работать, но после коллективной доработки, начала работать идеально.

Как самому собрать простой блок питания и мощный источник напряжения. Порой приходится подключать различные электронные приборы, в том числе самодельные, к источнику постоянного напряжения 12 вольт. Блок питания несложно собрать самостоятельно в течении половины выходного дня.

Блок питания 24 Вольта 3 Ампера. Технический обзор блока питания 24 Вольта. Тест блока питания 24 Вольта 3 Ампера

$6.09

Перейти в магазин

Многие мои читатели знают, как мне нравится писать обзоры блоков питания, наверное для меня это самая любимая тема. Но сегодня обзор будет в немного нехарактерном для меня варианте, он будет коротким и тому понятно есть свои причины.
В общем кому интересна тема импульсных блоков питания, прошу в гости.

Данный блок питания заказывался довольно давно и я уже даже успел забыть про него, решив что их просто нет в наличии, хотя по сути так на самом деле и оказалось, на странице товара написано — Sold out. Но тем не менее магазин нашел где-то на складе один экземпляр (видимо последний) и выслал мне.
Блок питания из серии БУ, т.е. ранее где-то использовался и скорее всего был в корпусе, но сейчас продается в виде платы.

В общем я был несколько удивлен когда неожиданно получил посылку и распаковал ее, думая что там что-то другое. Внутри пакеты был блок питания запакованный по «банггудовски», в белую ленту из вспененного материала и пакет.

Заказывал я его из-за низкой цены и весьма неплохих характеристик, позволяющих использовать в паяльных станциях, там как раз нужны примерно такие характеристики, ну может чуть больше по току, но я рассчитывал на запас, обычно закладываемый в фирменные БП. Подумал что может быть полезно кому нибудь.
Да, речь именно о фирменных БП, так как часто подобные блоки питания и являются фирменными с разборки.

Собственно и всех характеристик было — напряжение в 24 Вольта и ток 3 Ампера, хотя были еще габариты платы — 11.5 x 5 x 2.5cm.

Как вы можете видеть, блок питания почти полностью закрыт экраном из медной фольги, потому на странице магазина никак не рассмотреть что у него внутри.

Наружу выглядывает только стандартный входной разъем и несколько выходных конденсаторов, что внутри — загадка.

Снизу также экран, по своему это очень хорошо, меньше помех в эфир.

Сначала думал развернуть экран так, как это иногда делается в блоках питания ноутбуков, но здесь оказалось все гораздо проще, отпаял медные лепестки в паре мест, хотя одно место отломалось, а не отпаялось и просто сдвинул его.

Вот теперь хоть можно нормально посмотреть. После первоначального осмотра мое мнение было — неплохо, весьма неплохо.

Особенно это «неплохо» относилось ко входному фильтру, вот его можно показывать в учебниках — как делать правильно.
Сетевой фильтр содержит все элементы правильного фильтра:
1. Предохранитель
2. Термистор
3. 2 конденсатора X-типа
4. 2 конденсатора Y-типа
5. 2 двухобмоточных дросселя
6. Варистор
7. Разрядные резисторы для конденсаторов X-типа

Вот просто отлично, даже и добавить нечего.

Как я обычно пишу, по входному фильтру можно оценить степень ответственности производителя, так как именно входной фильтр «выпиливают» первым когда хотят сэкономить, здесь же не экономили ни на чем.

Можно было бы конечно посетовать на отсутствие корректора коэфициента мощности, но по большому счету он здесь и не обязателен, да и не нужен. Собственно говоря он бы сюда и не влез.

По входу стоит конденсатор емкостью 120 мкФ, что для заявленных 72 Ватт просто с головой для питания от 220-230 Вольт и в принципе достаточно даже для входного 100-115 Вольт. Реальная емкость конденсатора была 105 мкФ, ESR — 0.73 Ома на 100 Гц и 0.5 Ома на 1 кГц.
Конденсатор питания ШИМ контроллера 47 мкФ 50 Вольт, реальная емкость 45 мкФ, ESR 2. 27 Ома на 100 Гц и 0.92 на 1 кГц.

По результатам измерений видно что БП БУ, но все в пределах нормы, правда измерения производились без выпаивания элементов, потому возможна небольшая погрешность.

Высоковольтный транзистор установлен на радиатор, при этом радиатор дополнительно припаян к плате при помощи двух выводов, а так как частично заходит на вторичную часть БП, то изолирован скотчем.

Между первичной и вторичной стороной установлен помехоподавляющий конденсатор Y-типа (слева от трансформатора), обратная связь заведена через оптрон, все более чем привычно и знакомо.
Трансформатор имеет наружные размеры 27.5х20х20мм, что весьма неплохо для заявленных 70 Ватт. Кроме того на трансформаторе и рядом с ним видны кусочки теплопроводящей резины, она находилась между трансформатором и медным кожухом и отводила часть тепла на медь. Опять же, правильное решение, так как при перегреве магнитопровода возможны печальные последствия.

По выходу стоит одна диодная сборка, но есть место под вторую, скорее всего плата универсальна и в линейке есть БП с меньшим напряжением, но большим током. Радиатор здесь закреплен на одну точку помимо выводов диодной сборки и также изолирован скотчем.

После диодной сборки установлена пара конденсаторов 470 мкФ 35 Вольт, но разных типов (это видно по цвету), а также дроссель для уменьшения пульсаций и еще один конденсатор емкостью около 100 мкФ. Некоторые элементы залиты герметиком, который я снимать не стал не видя в этом смысла, но если и ошибся в номинале, то совсем мало. Суммарная емкость выходного фильтра около 1000 мкФ, по напряжению конденсаторов также всё нормально, в БП с выходным 24 Вольта обычно и ставят конденсаторы на 35 Вольт.
То что конденсаторы установлены разных типов, вполне нормально, я такое уже встречал. При этом они такие и стояли изначально, следов чужой пайки на плате не замечено.

Кроме того на плате есть светодиод индикации включения, включен он через резистор 23 кОм и светит еле заметно.

К печатной плате также не возникло претензий, все в общем привычно и нормально, мелкие элементы дополнительно закреплены клеем, на плате правда есть пустые места во вторичной части.
Резисторы стоящие в высоковольтных цепях, соединены по три штуки последовательно, для повышения надежности и увеличения безопасности. Дело в том, что обычные резисторы типоразмера 1206 рассчитаны на напряжение только до 200 Вольт, а так как в этой цепи может быть до 400, то и ставят из по три штуки.

Данный блок питания является однотактным обратноходовым, и управляется ШИМ контроллером с внешним силовым транзистором. ШИМ контроллер — NCP1200D60R2, судя по описанию в него уже встроена система термозащиты отключающая БП при температуре выше 140 градусов.
Выходная часть блока питания не содержит ничего необычного, обычный регулируемый стабилитрон TL431 в цепи обратной связи да выходной фильтр. Кроме того есть место под установку TL431 в другом корпусе.

Дальше я обычно перечерчивал схему блока питания, но в данном случае это не имеет смысла по нескольким причинам:
1. Он уж совсем «стандартен» в плане схемотехники.
2. Их уже нет в продаже.
3. Третью причину смотри в конце.

В общем перейдем к тестам. Для этого использовалась:
1. Электронная нагрузка 150 Ватт
2. Мультиметр
3. Осциллограф
4. Тепловизор

Входной щуп был подключен с необходимым фильтром, состоящим из двух конденсаторов, керамического 0.1мкФ и электролитического 1 мкФ. О данной методике подключения я как-то рассказывал в одном из обзоров.
Провода подключения мультиметра и нагрузки были также разделены для исключения влияния падения напряжения на них.

А вот результаты тестов повергли в небольшое уныние, особенно после внешнего осмотра.
1. На холостом ходу БП выдал 24.25 Вольта, что вполне нормально
2, 3. При токе нагрузки 1 и 2 Ампера напряжение немного просело, что в принципе также терпимо.
4. А вот при токе нагрузки в 3 Ампера напряжение просело уже заметно, до 21.5 Вольта, чего в БП рассчитанном на данный ток не должно быть в принципе.
5, 6. Экспериментально выяснено, что ток в 3.35 Ампера является максимальным для данного БП, при этом он выдает на выходе около 17. 7 Вольта или 60 Ватт мощности. Если поднимать ток нагрузки дальше, то уже при 3.39 Ампера БП уходит в защиту с циклической перезагрузкой.
Изначально, после осмотра, я прикидывал что данный блок питания сможет выдать как минимум около 4 Ампер, но реальность оказалась заметно прозаичнее.

Опять же, экспериментально определил, что реальным максимальным током для данного БП является 2.75 Ампера, после этого начинается резкое снижение выходного напряжения, выходная мощность при этом составляет 66.5 Ватта. До этого тока напряжение держится стабильно.
Небольшое пояснение. Действительно правильная защита от перегрузки работает немного по другому, БП до последнего держит напряжение стабильно, а после превышения порога защиты просто отключает выход, иногда даже в триггерном режиме. то что БП перед отключением снижает напряжение с 24 до 17 Вольт скорее свойственно для дешевых БП.

На фото видно что по выходу блока питания припаян дополнительный конденсатор, это я решил провести небольшой эксперимент, немного поднять емкость по выходу, но результата это не дало и я просто не стал его убирать.

Осциллограммы пульсаций.
1. Без нагрузки
2. 1 Ампер
3. 2 Ампера
4. 3 Ампера.

Интересно что размах пульсаций почти не зависит от тока нагрузки и составляет около 40 мВ р-р для тока 1 Ампер и 50 мВ для тока в 3 Ампера.

В процессе был измерен и КПД, который составил
1. Без нагрузки потребление около 1.2-1.4 Ватта
2. 84.6% при токе 1 Ампер
3. 86.4% при 2 Ампера
4. 85.6% при 3 Ампера.

В этом плане результат средний, бывает как лучше, так и хуже.

В процессе был проведен и тест на нагрев и его результат говорит также о том, что мощность в 66 Ватт для данного блока питания является максимальной. Сначала я грел блок питания минут 20, потом еще около 15 минут. Самым горячим элементом является трансформатор, температура которого доходила до 80-85 градусов. Сопоставимую температуру имел и высоковольтный транзистор. При этом БП был не только не в корпусе, а даже не в кожухе. В закрытом компактном корпусе температура скорее всего перевалила бы за 100 градусов.

Просто для сравнения размеры трех блоков питания:
1. MeanWell EPS-65S-24 — длительная 65 Ватт, кратковременная 90.
2. MeanWell RPS-120-27 — длительная 120 Ватт, кратковременная 135
3. Обозреваемый вариант.

Вот собственно и весь обзор, больше показывать нечего и теперь попробую сделать некоторые выводы.
1. Блок питания скорее всего действительно фирменный.
2. Входной фильтр просто на отлично.
3. По общей конструкции я бы поставил — хорошо, до «отлично» пока далековато.
4. Указанные характеристики явно завышены.

По итогу можно сказать что перед нами неплохой БП, реальная мощность которого составляет около 50 Ватт, допускаю что на корпусе было что-то типа — 24 Вольта 2.1 Ампера. БП с именно такими «кривыми» характеристиками часто идут в комплекте к фирменным устройствам.

Говорить что БП понравился не буду, всего 50 Ватт длительной и не более 66 кратковременной в таком объеме несколько маловато, но совсем уж ругать не хочу, так как он все таки работает и имеет защиту от КЗ и перегрузки, а также нормальный входной фильтр и довольно качественные компоненты. В любом случае я бы после данного обзора такой БП вряд ли бы купил, по крайней мере за эти деньги, отчасти поэтому мне не хотелось перечерчивать схему этого БП.
А вот кстати для питания паяльной станции с паяльником Т12 данный Бп вполне подошел бы, но надо немного уменьшить номинал токоизмерительного шунта. Длительная мощность там небольшая, а БП по качеству лучше известного «народного» .

На этом все, как всегда буду рад вопросам и надеюсь что обзор был если и неинтересен, то хотя бы полезен.

$6.09

Перейти в магазин

Проектирование простых схем источника питания

В посте подробно описано, как спроектировать и построить простую схему источника питания, начиная с базовой схемы и заканчивая достаточно сложным источником питания с расширенными функциями.

Содержание

Блок питания незаменим

Будь то новичок в электронике или опытный инженер, всем нужен этот незаменимый элемент оборудования, называемый блоком питания.

Это связано с тем, что никакая электроника не может работать без питания, а точнее, без питания постоянного тока низкого напряжения, а блок питания — это устройство, которое специально предназначено для выполнения этой цели.

Если это оборудование так важно, всем, кто работает в этой области, необходимо изучить все тонкости этого важного члена электронной семьи.

Давайте начнем и узнаем, как спроектировать схему блока питания, сначала самую простую, вероятно, для новичков, которым эта информация будет чрезвычайно полезна.
Базовая схема источника питания потребует трех основных компонентов для обеспечения ожидаемых результатов.
Трансформатор, диод и конденсатор. Трансформатор представляет собой устройство, имеющее два набора обмоток, одна первичная, а другая вторичная.

Сеть 220В или 120В подается на первичную обмотку, которая передается на вторичную обмотку для создания в ней более низкого наведенного напряжения.

Низкое пониженное напряжение, доступное на вторичной обмотке трансформатора, используется для предполагаемого применения в электронных схемах, однако, прежде чем можно будет использовать это вторичное напряжение, его необходимо сначала выпрямить, то есть напряжение необходимо преобразовать в постоянный ток. первый.

Например, если вторичная обмотка трансформатора рассчитана на 12 вольт, тогда полученные 12 вольт от вторичной обмотки трансформатора будут 12 вольтами переменного тока по соответствующим проводам.

Электронная схема никогда не может работать с переменным током, поэтому это напряжение должно быть преобразовано в постоянное.

Диод — это одно из устройств, которое эффективно преобразует переменный ток в постоянный. Существует три конфигурации, с помощью которых можно сконфигурировать основные конструкции источников питания.

---

Вы также можете узнать, как спроектировать настольный источник питания

---

Использование одного диода:

Самая простая и грубая форма конструкции источника питания — это та, в которой используется один диод и конденсатор. Поскольку один диод будет выпрямлять только один полупериод сигнала переменного тока, для этого типа конфигурации требуется большой конденсатор выходного фильтра для компенсации вышеуказанного ограничения.

Конденсатор с фильтром гарантирует, что после выпрямления на падающих или убывающих участках результирующей диаграммы постоянного тока, где напряжение имеет тенденцию к падению, эти участки заполняются и дополняются накопленной внутри конденсатора энергией.

Вышеупомянутая компенсация за счет накопленной энергии конденсаторов помогает поддерживать чистый и свободный от пульсаций выход постоянного тока, что было бы невозможно при использовании одних только диодов.

Для конструкции источника питания с одним диодом вторичная обмотка трансформатора должна иметь одну обмотку с двумя выводами.

Однако приведенная выше конфигурация не может считаться эффективной конструкцией источника питания из-за грубого однополупериодного выпрямления и ограниченных возможностей формирования выходного сигнала.

Использование двух диодов:

Использование пары диодов для создания источника питания требует трансформатора со вторичной обмоткой с отводом от середины. На схеме показано, как диоды подключены к трансформатору.

Несмотря на то, что два диода работают в тандеме и охватывают обе половины сигнала переменного тока и производят двухполупериодное выпрямление, используемый метод неэффективен, поскольку в любой момент используется только половина обмотки трансформатора. Это приводит к плохому насыщению сердечника и ненужному нагреву трансформатора, что делает этот тип конфигурации источника питания менее эффективным и обычной конструкцией.

Использование четырех диодов:

Это наилучшая и общепринятая форма конфигурации источника питания с точки зрения процесса выпрямления.

Продуманное использование четырех диодов делает все очень просто, требуется только одна вторичная обмотка, насыщение сердечника идеально оптимизировано, что обеспечивает эффективное преобразование переменного тока в постоянный.

На рисунке показано, как создается источник питания с двухполупериодным выпрямлением с использованием четырех диодов и фильтрующего конденсатора относительно низкой емкости.

Этот тип диодной конфигурации широко известен как мостовая сеть, вы можете узнать, как построить мостовой выпрямитель.

Все вышеперечисленные конструкции источников питания обеспечивают выходы с обычным регулированием и поэтому не могут считаться идеальными, они не обеспечивают идеальных выходов постоянного тока и поэтому нежелательны для многих сложных электронных схем. Кроме того, эти конфигурации не включают функции управления переменным напряжением и током.

Однако вышеуказанные функции могут быть просто интегрированы в вышеупомянутые конструкции, а не в последнюю конфигурацию полноволнового источника питания за счет введения одной ИС и нескольких других пассивных компонентов.

Нестабилизированный блок питания полного моста с формулами

На приведенной ниже схеме показан блок питания с одной шиной. Предохранитель устанавливается на пути токоведущего провода к трансформатору в целях безопасности. Провод под напряжением также подключен к клемме 240 В трансформатора; этот участок первичной обмотки находится довольно далеко от вторичной, что повышает безопасность устройства.

Заземление должно быть соединено с любым открытым металлом и, если применимо, с экраном трансформатора. Упомянутые напряжения указаны в вольтах (среднеквадратичное значение) и являются напряжениями переменного тока. Под нагрузкой выход трансформатора составляет 6 В (среднеквадратичное значение). Когда трансформатор не используется, напряжение может возрасти до 25%.

Выходная волна может быть рассчитана с использованием следующей формулы:

V _RIP ≅ I _LOAD / C [7 x 10 ^-3 ]

Использование IC LM317 или LM338:

the ICS ICC317 или LM338:

the ICS ICC338:

the ICS IC3 LM 317 — это очень универсальное устройство, которое обычно интегрируется с источниками питания для получения хорошо стабилизированных и регулируемых выходных сигналов напряжения/тока. Несколько примеров схем источника питания, использующих эту микросхему

. Поскольку приведенная выше микросхема может поддерживать максимум 1,5 А, для большей выходной мощности можно использовать другое аналогичное устройство, но с более высокими характеристиками. IC LM 338 работает точно так же, как LM 317, но способен выдерживать ток до 5 ампер. Ниже показана простая конструкция.

Для получения фиксированных уровней напряжения можно использовать микросхемы серии 78XX с описанными выше схемами питания. ИС 78XX подробно описаны для справки

В настоящее время бестрансформаторные источники питания SMPS становятся фаворитами среди пользователей благодаря их высокой эффективности и высокой мощности при удивительно компактных размерах.
Хотя создание схемы источника питания SMPS в домашних условиях, безусловно, не для новичков в этой области, инженеры и энтузиасты, обладающие всесторонними знаниями в этой области, могут заняться созданием таких схем дома.

Вы также можете узнать об аккуратной конструкции импульсного блока питания.

Есть несколько других форм источников питания, которые могут быть созданы даже любителями новой электроники и не требуют трансформаторов. Хотя эти типы цепей питания очень дешевы и просты в сборке, они не могут поддерживать большой ток и обычно ограничены 200 мА или около того.

Конструкция бестрансформаторного источника питания

Две концепции описанного выше бестрансформаторного типа цепей питания обсуждаются в следующих парах постов:

С использованием высоковольтных конденсаторов,

С использованием высокотехнологичных микросхем и полевых транзисторов

Отзыв одного из преданных читателей этого блога

Уважаемый Swagatam Majumdar,

Я хочу сделать блок питания для микроконтроллера его зависимые компоненты…

Я хочу получить стабильные +5В на выходе и +3,3В на выходе от блока питания, я не уверен в силе тока, но я думаю, что всего 5А должно хватить, также будут Мышь 5 В и клавиатура 5 В, а также 3 микросхемы SN74HC595 и 2 x 512 КБ SRAM … Так что я действительно не знаю, к какой силе стремиться ….

Думаю, 5 ампер достаточно?…. Мой ГЛАВНЫЙ вопрос: какой ТРАНСФОРМАТОР использовать и какие ДИОДЫ использовать? Я выбрал трансформатор после того, как прочитал где-то в Интернете, что мостовой выпрямитель вызывает ПАДЕНИЕ НАПРЯЖЕНИЯ на 1,4 В в целом, и в вашем блоге выше вы утверждаете, что мостовой выпрямитель вызовет повышение напряжения? . ..

ТАК Я не уверен ( Я в любом случае не уверен, будучи новичком в электронике) ….. ПЕРВЫЙ трансформатор, который я выбрал, был именно этот. Пожалуйста, посоветуйте мне, какой из них ЛУЧШЕ подходит для моих нужд и какие ДИОДЫ также использовать …. Я хотел бы использовать блок питания для платы, очень похожей на эту ….

Пожалуйста, помогите мне и направьте меня, как сделать подходящий блок питания MAINS 220/240V, который дает мне СТАБИЛЬНЫЕ 5V и 3.3V для использования с моей конструкцией. Заранее спасибо.

Как получить постоянные 5 В и 3 В от цепи питания

Здравствуйте, вы можете добиться этого, просто используя микросхему 7805 для получения 5 В и добавив пару диодов 1N4007 к этим 5 В для получения примерно 3,3 В.

5 ампер выглядит слишком большим, и я не думаю, что вам потребуется такой большой ток, если только вы не используете этот блок питания с внешним каскадом драйвера, несущим более высокие нагрузки, такие как светодиод высокой мощности или двигатель и т. д.

Так что я уверен, что ваше требование может быть легко выполнено с помощью вышеупомянутых процедур.

для питания MCU с помощью описанной выше процедуры вы можете использовать трансформатор 0-9В или 0-12В с током 1А, диоды могут быть 1N4007 x 4nos

переменного тока как от трафотока, тогда мощность будет увеличена в 1,21 раза.

обязательно используйте конденсатор 2200 мкФ / 25В после моста для фильтрации

Я надеюсь, что информация проинформирует вас и ответит на ваши вопросы.

На изображении выше показано, как получить постоянное напряжение 5 В и 3,3 В от заданной цепи питания.

Как получить переменное напряжение 9 В от IC 7805
