Сила — ток — короткое замыкание

Cтраница 3

Когда электроды амальгамного гальванического элемента замкнуты накоротко, нельзя непосредственно измерить силу тока короткого замыкания. Но даже в случае разомкнутых электродов измерение силы протекающего тока затруднительно, так как измерительный прибор, включенный в цепь, всегда имеет собственное сопротивление, которое влияет на силу тока элемента.  [31]

Во избежание перегрева обмоток сварочные машины строятся с таким расчетом, чтобы сила тока короткого замыкания / КОР не превышала силу сварочного тока / св более чем в 1 5 — 2 раза.  [32]

Если сравнить эту ф-лу с выражением для эдс, то видно, что сила тока короткого замыкания в этом случае совпадает по фазе с эдс и по характеру своего изменения одинакова с последней.  [33]

Вольт-амперная характеристика батареи зависит от ее номинальной емкости: с повышением емкости увеличивается сила тока короткого замыкания батареи

. Кроме того, на вольт-амперную характеристику влияют конструкция и материалы пластин и сепараторов, изнашивание батареи и другие факторы. Вольт-амперные разрядные характеристики аккумуляторных батарей получают экспериментальным или расчетным способом.  [34]

При выборе привода выключателей 6 — 10 кВ руководствуются коммутационной способностью последних, силой тока короткого замыкания, выдержкой времени релейной защиты в данной точке сети, степенью ответственности питаемых электроприемников и режимом их работы.  [35]

Источник тока, питающий дугу, должен обязательно иметь крутопадающую вольтамперную характеристику, которая ограничивает

силу тока короткого замыкания. При сварке постоянно происходят короткие замыкания, например при касании электродной проволокой детали или при переходе капли с электрода на деталь. Обычные силовые источники тока, питающие, например, лампы накаливания или двигатели, не выдерживают токов короткого замыкания: при коротком замыкании в обычных электрических цепях или перегорают предохранители, или нарушается изоляция проводов.  [36]

Наибольший эффект достигается при числе разрядов на 1 см2 упрочняемой поверхности, равном 320 — 340, силе тока короткого замыкания

3 8 — 4 0 Аи трехкратной плазменной обработке с погонной мощностью плазменной струи 0 23 — 0 27 кДж / см. В качестве легирующих электродов рекомендуется использовать твердые сплавы или комплекс кар-бидообразующих металлов.  [37]

В источниках с падающей внешней характеристикой при коротком замыкании ( точка с на рис. 27) напряжение снижается до нулевого значения и этим ограничивается сила тока короткого замыкания.  [38]

Для ручной электродуговой сварки применяют источники с падающей внешней характеристикой, у которых при коротком замыкании напряжение снижается до нуля, что не дает расти силе тока короткого замыкания, а при возбуждении дуги, когда ток очень мал, на дуге обеспечивается повышенное напряжение.  [39]

Внешние характеристики источников питания и статические характеристики дуги ( L — длина дуги.  [40]

Источники питания дуги для ручной сварки должны удовлетворять следующим требованиям: напряжение холостого хода ( не выше 75 В) должно быть достаточным для зажигания дуги и относительно безопасным для работы сварщика; сила тока короткого замыкания не должна превышать сварочный ( рабочий) ток более чем на 40 — 50 %; необходимо, чтобы источник питания обладал хорошими динамическими свойствами и быстро реагировал на все изменения режима дуги; эксплуатация источника должна быть простой и надежной, а регулирование тока должно осуществляться ступенчато и плавно.  [41]

Ллч обеспечения вые к-лго качества сварных изделий при этом способе сварки необходимо соблюдать следующие условия: изменения сварочного тока должны быть минимальными, напряжение холостого хода источника питания должно быть больше напряжения дуги, а сила тока короткого замыкания не должна превышать удвоенное значение сварочного тока. Этим условиям отвечает крутопадающая характеристика источника питания.

 [42]

Механические характеристики ДПТ.| Включение в обмотку возбуждения переменного резистора.| Питание обмотки возбуждения от преобразователя.  [43]

В соответствии с уравнением механической характеристики ( 16) уменьшение потока возбуждения Фв приводит, во-первых, к увеличению скорости идеального холостого хода ш0; во-вторых, момент короткого замыкания Мкз СМФВ / КЗ при уменьшении магнитного потока Фв будет также снижаться, так как сила тока короткого замыкания / кз ия / Кя от магнитного потока не зависит и будет оставаться постоянной.  [44]

Примерная зависимость напряжения на ячейке электролизера от продолжительности его работы.| Примерная кривая спада напряжения на ячейке при отключении электролизера.  [45]

Страницы:      1    2    3    4

причины, последствия и защита от негативного явления, расчет силы тока

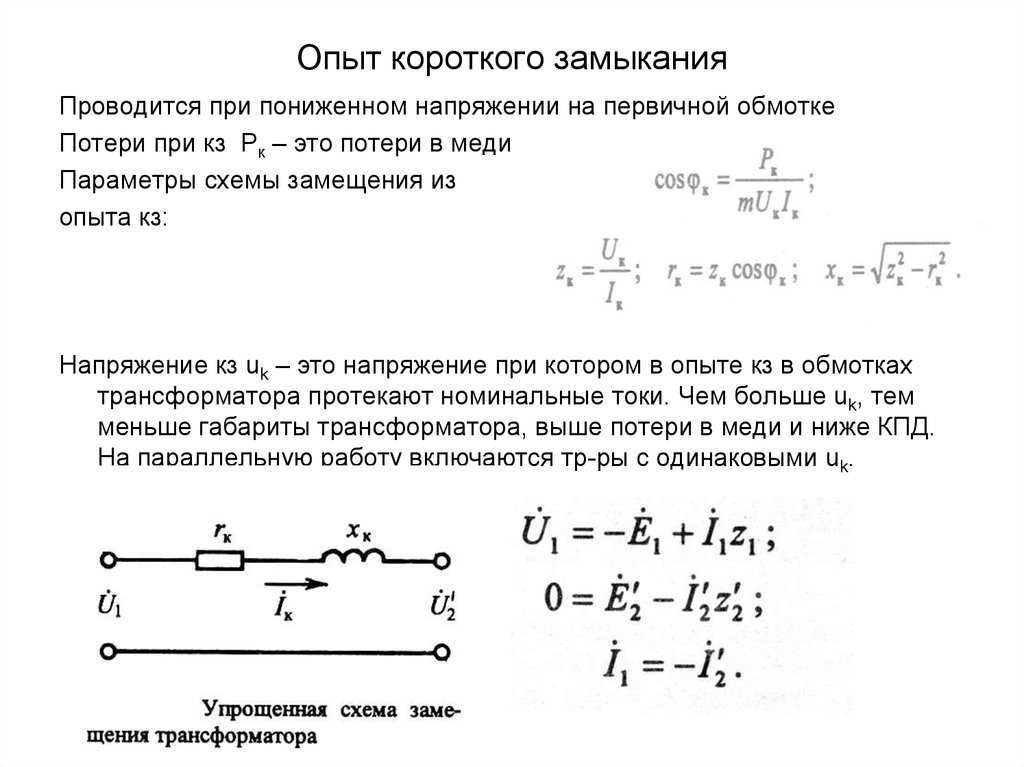

Напряжение короткого замыкания — значение напряжения, которое подается на одну из обмоток трансформатора, чтобы в цепи возник электрический ток. Остальные обмотки в это время должны быть закорочены. Это значение определяет падение напряжения на трансформаторе, его внешнюю характеристику и ток непреднамеренного замыкания. Выражается оно в процентном отношении к номинальному напряжению.

  • Причины возникновения
  • Опасные последствия
  • Определение силы тока
  • Методы защиты
  • Использование замыкания проводников

Причины возникновения

Замыкание в цепи считается незапланированным, нештатным соединением проводников, при котором возникают разрушающие токи. Любое подключение электрическрго прибора в розетку тоже считается коротким замыканием, но уже плановым. Источник потребления электроэнергии является сопротивлением, которое воспринимает всю нагрузку короткого замыкания.

Если значение этого сопротивления будет стремиться к нулю, то, согласно закону Ома, для электрической цепи, ток возрастает до такой величины, что происходит сильный нагрев и разрушение проводников. Причины возникновения негативного явления:

  1. Кратковременное повышение напряжения приводит к пробою изоляции проводов или электрической схемы. Происходит рост силы тока до значения короткого замыкания с появлением дугового разряда.
  2. Старая, пришедшая в негодность изоляция становится причиной возникновения спонтанных закорачиваний проводников.
  3. Механические повреждения изоляции тоже приводят к нештатным ситуациям. Например, часто сами жильцы во время ремонта нарушают целостность изоляции.
  4. Попадание посторонних предметов, мелких животных, элементов соседних узлов вызывают негативное соединение проводов между собой.
  5. Удар молнии вызывает кратковременное повышение напряжения в электрической цепи.

Основными признаками такого явления считается появление запаха гари, искрение и горение изоляции проводов. Кроме того, происходит отключение электрической цепи или ее участков.

Опасные последствия

Одним из самых опасных последствий замыкания проводов считается риск появления очага возгорания.

Причиной его возникновения становится выделение большого количества тепла, разрушение изоляции и появление открытого огня.

При дуговом кратковременном замыкании, когда проскакивает мощнейший электрический заряд, воспламеняются окружающие вещи и предметы. Кроме того, к негативным последствиям относятся:

  • механические и термические повреждения электроустановок;
  • снижение значения напряжения, которое приводит к потере производительности или полной остановке электрических механизмов;
  • отдельные генераторы и электростанции выпадают из синхронной работы системы, что приводит к созданию аварийной ситуации;
  • появление электромагнитных волн, которые влияют на линии связи и коммуникаций.

Эти результаты будут наблюдаться только непосредственно в месте замыкания или рядом с ним, так как по мере удаления от этого участка величина тока будет ослабевать. При планировании и монтаже любой электроустановки принимаются необходимые меры защиты от негативного явления.

Определение силы тока

Чтобы рассчитать ток короткого замыкания, следует обратиться к закону Ома для электрической цепи. Он гласит, что его сила прямо пропорциональна напряжению и обратно пропорциональна сопротивлению.

В случае короткого замыкания значение сопротивления очень мало, поэтому отношение напряжения к нему вырастает в несколько раз. Например, в однофазной домашней электрической сети напряжение — 220 В. Если принять, что сопротивление во время короткого замыкания падает до 0,04 Ом, то получается сила тока — 5500 А.

Так как стандартная розетка рассчитана на 16 А, то становится очевидным, что она просто сгорит. Это расчет примерный, так как для других видов этого явления он более сложный. Кроме однофазных, в трехфазных сетях возможны замыкания:

  • двухфазное;
  • между фаз на землю;
  • трехфазное.

При определении значения тока в этих случаях во внимание принимаются: сопротивление всей электрической магистрали, отдельных участков, дополнительного оборудования сети, дуги замыкания проводников и другое. Поэтому его суммарное значение будет гораздо выше, чем в приблизительном расчете.

Методы защиты

Основной метод защиты от этого негативного явления основан на разрыве электрической цепи. Для этого в ней применяются плавкие предохранители. Обычно они представляют собой проводник, который рассчитан на определенный предельный ток.

Предохранители считаются самым слабым звеном в схеме, поэтому, как только значение тока увеличится, то проводник перегорает и разрывает цепь. Таким способом защищаются остальные элементы цепи. Для защиты квартирных и домовых электрических контуров применяются автоматические выключатели.

Главным отличием автоматов от плавких предохранителей считается многоразовое использование. В конструкцию автомата входит расцепитель, который и обеспечивает срабатывание прибора в нештатной ситуации. Выпускается несколько видов этих приборов:

  • электромагнитные;
  • термические;
  • полупроводниковые;
  • смешанные.

Во время образования тока критической величины автомат отключается с помощью теплового или электромагнитного расцепителя. Для защиты от высокого тока нельзя использовать устройство защитного отключения, так как у него совсем другие задачи.

Другим методом защиты является использование токоограничивающего реактора. Этот агрегат устанавливается в цепях с высоким напряжением, где сила тока может достигнуть больших размеров, и невозможно подобрать соответствующее защитное устройство.

Реактор представляет собой катушку индуктивности, которая последовательно подключается в электрическую сеть. При аварийной ситуации этот агрегат принимает на себя всю силу тока.

Использование замыкания проводников

Кроме отрицательных свойств, это негативное явление приносит пользу. Существует немало устройств, работающих на высоких значениях тока. Самым популярным из них считается сварочный агрегат. При его работе образуется электрическая дуга между сварочным электродом и заземляющим контуром.

Принцип работы аппарата основан на снижении напряжения и увеличении силы тока, которая может достигать до 250 А. Температура дуги составляет до нескольких тысяч градусов, что позволяет расплавлять свариваемые детали в месте касания.

Такие режимы используются кратковременно, а мощность сварочного агрегата позволяет выдержать перегрузки. Это использование замыкания проводников при сварочных работах позволяет получить прочные и надежные металлические конструкции.

Помощь студентам в учёбе от Людмилы Фирмаль

Здравствуйте!

Я, Людмила Анатольевна Фирмаль, бывший преподаватель математического факультета Дальневосточного государственного физико-технического института со стажем работы более 17 лет. На данный момент занимаюсь онлайн обучением и помощью по любыми предметам. У меня своя команда грамотных, сильных бывших преподавателей ВУЗов. Мы справимся с любой поставленной перед нами работой технического и гуманитарного плана. И не важно: она по объёму на две формулы или огромная сложно структурированная на 125 страниц! Нам по силам всё, поэтому не стесняйтесь, присылайте.

Срок выполнения разный: возможно онлайн (сразу пишите и сразу помогаю), а если у Вас что-то сложное – то от двух до пяти дней.

Для качественного оформления работы обязательно нужны методические указания и, желательно, лекции. Также я провожу онлайн-занятия и занятия в аудитории для студентов, чтобы дать им более качественные знания.

Моё видео:

Вам нужно написать сообщение в Telegram . После этого я оценю Ваш заказ и укажу срок выполнения. Если условия Вас устроят, Вы оплатите, и преподаватель, который ответственен за заказ, начнёт выполнение и в согласованный срок или, возможно, раньше срока Вы получите файл заказа в личные сообщения.

Сколько может стоить заказ?

Стоимость заказа зависит от задания и требований Вашего учебного заведения. На цену влияют: сложность, количество заданий и срок выполнения. Поэтому для оценки стоимости заказа максимально качественно сфотографируйте или пришлите файл задания, при необходимости загружайте поясняющие фотографии лекций, файлы методичек, указывайте свой вариант.

Какой срок выполнения заказа?

Минимальный срок выполнения заказа составляет 2-4 дня, но помните, срочные задания оцениваются дороже.

Как оплатить заказ?

Сначала пришлите задание, я оценю, после вышлю Вам форму оплаты, в которой можно оплатить с баланса мобильного телефона, картой Visa и MasterCard, apple pay, google pay.

Какие гарантии и вы исправляете ошибки?

В течение 1 года с момента получения Вами заказа действует гарантия. В течении 1 года я и моя команда исправим любые ошибки в заказе.

Качественно сфотографируйте задание, или если у вас файлы, то прикрепите методички, лекции, примеры решения, и в сообщении напишите дополнительные пояснения, для того, чтобы я сразу поняла, что требуется и не уточняла у вас. Присланное качественное задание моментально изучается и оценивается.

Теперь напишите мне в Telegram или почту и прикрепите задания, методички и лекции с примерами решения, и укажите сроки выполнения. Я и моя команда изучим внимательно задание и сообщим цену.

Если цена Вас устроит, то я вышлю Вам форму оплаты, в которой можно оплатить с баланса мобильного телефона, картой Visa и MasterCard, apple pay, google pay.

Мы приступим к выполнению, соблюдая указанные сроки и требования. 80% заказов сдаются раньше срока.

После выполнения отправлю Вам заказ в чат, если у Вас будут вопросы по заказу – подробно объясню. Гарантия 1 год. В течении 1 года я и моя команда исправим любые ошибки в заказе.
















Можете смело обращаться к нам, мы вас не подведем. Ошибки бывают у всех, мы готовы дорабатывать бесплатно и в сжатые сроки, а если у вас появятся вопросы, готовы на них ответить.

В заключение хочу сказать: если Вы выберете меня для помощи на учебно-образовательном пути, у вас останутся только приятные впечатления от работы и от полученного результата!

Жду ваших заказов!

С уважением

Пользовательское соглашение

Политика конфиденциальности


Ток неисправности, или ток короткого замыкания, то есть вопрос

Что такое ток неисправности ? Что такое ток короткого замыкания ? Ответ одинаков для обоих вопросов, потому что это два разных способа сказать одно и то же. Оба термина используются для определения величины тока, который будет протекать в условиях короткого замыкания. В National Electrical Code® (NEC®) 2017 года используются оба термина, но ни один из них не определен. В связи с этим эти вопросы были недавно рассмотрены в течение 2020 г. Цикл NEC Code . Это было сделано путем создания рабочей группы, и они решили, что правильный термин для использования — , ток неисправности , и представили общедоступные входные данные, чтобы добавить определения и пересмотреть разделы, чтобы использовать термин «ток неисправности» для согласованности. В этой статье обсуждаются новые определения, способы определения величины тока короткого замыкания и применимые требования NEC .

Ток короткого замыкания

Как обсуждалось ранее, ток короткого замыкания и ток короткого замыкания взаимозаменяемы; оба они указывают ток, который может протекать в точке системы в условиях короткого замыкания. Эта величина тока короткого замыкания зависит от источника питания и места возникновения короткого замыкания. Следовательно, еще один член, доступный ток неисправности , был необходим. Это максимальное количество тока, которое может быть доставлено в определенную точку системы в условиях короткого замыкания. Важно помнить, что ток короткого замыкания и доступный ток короткого замыкания связаны с параметрами электрической системы.

В стандарт NEC 2020 г. были добавлены новые определения «тока короткого замыкания» и «доступного тока короткого замыкания» в статье 100, как указано ниже:

Ток короткого замыкания. Ток, подаваемый в точку системы в условиях короткого замыкания.

Ток ошибки, доступный (Доступный ток ошибки). Наибольшее количество тока, которое может быть доставлено в точку системы в условиях короткого замыкания.

Информационное примечание. Короткое замыкание может произойти при ненормальных условиях, таких как замыкание между проводниками цепи или замыкание на землю. См. Информационное примечание. Рисунок 100.1. 1 [См. рис. 1]

Цифра, указанная в информационном примечании, также указывает на важность терминов «номинальное значение отключения», которое применяется к устройствам защиты от сверхтока, и «номинальное значение тока короткого замыкания», которое применяется к оборудованию. .

Рисунок 1. Рисунок 100.1 из NEC-2020. Воспроизведено с разрешения NFPA из NFPA 70®, National Electrical Code®, издание 2020 г. Copyright© 2019, Национальная ассоциация противопожарной защиты. Полный текст NFPA 70® можно найти на сайте www.nfpa.org.



Расчет доступного тока короткого замыкания

При расчете доступного тока короткого замыкания отправной точкой всегда является источник питания, которым обычно является коммунальное предприятие. Коммунальная служба может указать величину тока короткого замыкания в точке обслуживания, или можно использовать простой расчет, основанный на трансформаторе, питающем обслуживание.

Как только это значение будет определено, следующим шагом будет выполнение другого расчета на основе проводников или шинопровода от пункта обслуживания до оборудования ввода обслуживания.

Затем этот процесс повторяется для оборудования, расположенного ниже по потоку от оборудования служебного ввода. Этот расчет можно выполнить вручную, с помощью программного обеспечения или мобильных приложений, таких как мобильное приложение серии Eaton Bussmann, FC 2 .

Рис. 2а и 2б. Смартфон демонстрирует калькулятор доступного тока короткого замыкания (FC2), мобильное приложение серии Eaton Bussmann. Предоставлено Eaton.



Документация/маркировка доступного тока короткого замыкания

Начиная с NEC 2011 г., требуется маркировать доступный ток короткого замыкания на оборудовании ввода обслуживания. В стандарте NEC 2017 г. теперь требуется документировать и/или маркировать доступный ток короткого замыкания на оборудовании, показанном красным цветом , показанном ниже.

Таблица 1. Тип оборудования (отметить/документировать доступный ток короткого замыкания)

В стандарт NEC 2020 г. добавлено новое требование в Раздел 408.6 для щитов, распределительных щитов и распределительных устройств, которое требует полевой маркировки доступного тока короткого замыкания, отличного от одного и двух. -семейные жилые дома. Это важное изменение требует, чтобы почти все электрораспределительное оборудование было помечено доступным током короткого замыкания.

Номинальные параметры отключения и требования к устройству защиты от перегрузки по току

Первым термином, использованным в стандарте NEC для обозначения способности устройства защиты от перегрузки по току отключать ток, был «отключающая способность». Производители автоматических выключателей тогда, а в некоторых случаях и сегодня использовали аббревиатуру «AIC», что является сокращением от «амперная отключающая способность».

Этот термин, а также требование о том, что устройства защиты от перегрузки по току должны иметь достаточную отключающую способность, относятся к 1940 NEC, , где в Разделе 1109 указано: «Устройства, предназначенные для отключения тока, должны иметь отключающую способность, достаточную для используемого напряжения и тока, который должен быть отключен».

В стандарте NEC 1959 года этот раздел был изменен с раздела 1109 на 110-9. В 1978 NEC термин отключающая способность был изменен на отключающая способность , и к NEC 110-9 был добавлен второй абзац, согласно которому идентифицированное оборудование, отличное от уровней отказа, также должно иметь адекватную отключающую способность, например, устройства, необходимые для прерывания перегрузок. В 1981 добавлено определение рейтинга прерывания . Текущее определение мощности отключения в NEC Статья 100 и текущий текст NEC 110.9 показаны ниже.

110.9 Рейтинг прерывания. Оборудование, предназначенное для прерывания тока на уровне неисправности, должно иметь номинальные параметры отключения при номинальном напряжении цепи, по крайней мере, равном току, доступному на клеммах линии оборудования.

Оборудование, предназначенное для отключения тока на уровнях, отличных от короткого замыкания, должно иметь отключающую способность при номинальном напряжении цепи, по крайней мере, равном току, который должен быть отключен. 1

Таким образом, с 1940-х годов следует задать вопрос: «Какова максимальная величина тока (доступный ток короткого замыкания), который устройство защиты от перегрузки по току должно быть способно отключать, и какова соответствующая отключающая способность? (отключающая способность), которым должно обладать устройство защиты от перегрузки по току?»

Рис. 3. Пример автоматического выключателя Eaton FDE и предохранителя Eaton Bussmann серии J LPJ. Предоставлено Eaton.



Номинальные значения тока короткого замыкания и требования к оборудованию

Аналогом номинала отключения устройств защиты от перегрузки по току является номинальный ток короткого замыкания оборудования. Термин, использовавшийся ранее, но не определенный в стандарте NEC , назывался «рейтинг стойкости к короткому замыканию», и он просто относился к максимальной величине тока, которую оборудование могло безопасно выдержать. В NEC 2005 г. было добавлено определение номинального тока короткого замыкания (SCCR), как показано ниже.

Номинальный ток короткого замыкания. Ожидаемый симметричный ток короткого замыкания при номинальном напряжении, к которому устройство или система могут быть подключены без повреждений, превышающих установленные критерии приемлемости. 1

Также в стандарте NEC 2005 г. дополнительное оборудование, которое часто упускали из виду, требовалось маркировать SCCR (показано черным текстом в таблице 2). В 2017 г. NEC дополнительное оборудование должно было иметь маркировку SCCR (показано красным текстом, в таблице 2). Движущей силой для добавления требований к маркировке SCCR является обеспечение того, чтобы оборудование не устанавливалось в местах, где доступный ток короткого замыкания выше, чем его маркировка SCCR, что предотвращает серьезную угрозу безопасности. Обратите внимание, что маркировка безобрывных переключателей является полевой маркировкой в ​​дополнение к маркировке производителя. Полевая маркировка необходима, поскольку SCCR безобрывного переключателя может варьироваться в зависимости от типа, номинала и настроек устройства защиты от перегрузки по току.

Таблица 2. Оборудование, которое должно иметь маркировку SCCR



Подобно NEC 110.9 для надлежащего применения номинала отключения, NEC 110.10 требует, чтобы оборудование имело номинальный ток короткого замыкания, соответствующий доступному току короткого замыкания. NEC 110.10 входит в состав NEC с 1965 года и требует защиты электрических компонентов от значительных повреждений. Версия NEC 110.10 1978 г. добавила термин с рейтингом стойкости к короткому замыканию 9.0004 . В NEC 1999 года этот термин был изменен в NEC 110.10 на «номинальный ток короткого замыкания». Итак, с 1965 года вопрос, который следовало задать, звучит так: «Каков доступный ток короткого замыкания и каковы номинальные значения электрических компонентов (оборудования) (номиналы тока короткого замыкания)?» При применении электрооборудования, такого как распределительные щиты, щиты, узлы управления электродвигателями, разъединители, автоматические вводные выключатели и другое оборудование в соответствии с требованиями действующей редакции НЭК .

110.10 Полное сопротивление цепи, номинальный ток короткого замыкания и другие характеристики. Устройства защиты от перегрузки по току, полное сопротивление, номинальный ток короткого замыкания оборудования и другие характеристики защищаемой цепи должны быть выбраны и согласованы таким образом, чтобы устройства защиты цепи, используемые для устранения неисправности, могли сделать это без значительного повреждения электрооборудование цепи. Предполагается, что эта неисправность возникает либо между двумя или более проводниками цепи, либо между любым проводником цепи и проводником(ами) заземления оборудования, разрешенными в 250.118. Перечисленное оборудование, применяемое в соответствии с его перечнем, считается отвечающим требованиям настоящего раздела. 1

Глядя на формулировку NEC 110.10, может показаться, что это требование просто требует, чтобы оборудование SCCR соответствовало имеющемуся току короткого замыкания.

  • Например, почему он ссылается на устройства защиты от перегрузки по току? Это связано с тем, что оборудование SCCR может зависеть от конкретного устройства защиты от перегрузки по току.
  • Почему это относится к общему импедансу? Это связано с тем, что доступный ток короткого замыкания варьируется в зависимости от того, где в системе находится оборудование (полное сопротивление от источника питания до точки короткого замыкания).
  • Какие еще характеристики следует учитывать? Это может быть что-то вроде минимального размера корпуса для данного компонента оборудования.
  • Что такое «значительные повреждения»? Это указывает на то, что повреждение может произойти, но оно не должно представлять опасность поражения электрическим током, возгорания или выброса снарядов из оборудования.
  • Если оборудование указано в списке, нужно ли мне беспокоиться о SCCR? Да, вы делаете. Это относится к тому факту, что NEC 3(B) требует применения оборудования в соответствии с его перечнем и маркировкой. Следовательно, если оборудование SCCR составляет 5 кА, это будет нарушением NEC 110.3(B) и NEC 110.10, если допустимый ток короткого замыкания превышает 5 кА.



В стандарт NEC 2011 г. были добавлены дополнительные требования, которые четко указывают, что SCCR оборудования должен быть равен или превышать доступный ток короткого замыкания для промышленных панелей управления и электрических панелей и оборудования промышленного оборудования. В 2017 NEC аналогичные требования были добавлены для оборудования, показанного красным ниже. Опять же, важно помнить, что номинальный ток короткого замыкания относится к «оборудованию», и SCCR оборудования должен быть равен или превышать доступный ток короткого замыкания.

В стандарте NEC 2020 года новый раздел 408.6 не только требует маркировки на месте всех распределительных щитов, распределительных устройств и щитов, но также требует, чтобы SCCR был равен или превышал допустимый ток короткого замыкания. Это требование на самом деле не является «новым», поскольку оборудование должно соответствовать 110.9 и 110.10 для многих циклов Code . Это действительно служит для того, чтобы подчеркнуть необходимость оценки этого оборудования для надлежащего SCCR для инженеров, подрядчиков и инспекторов. Оценка и проверка этого оборудования на наличие надлежащего SCCR все еще может быть сложной задачей, поскольку типичные щиты автоматических выключателей и распределительные щиты могут принимать множество различных автоматических выключателей, а SCCR зависит от устройства с наименьшим номиналом отключения, установленного в оборудовании. Поэтому для инженеров и подрядчиков важно отметить конкретные автоматические выключатели и их номинальные параметры отключения, чтобы инспекторы могли легко оценить оборудование на предмет надлежащего SCCR.

При замене или добавлении новых автоматических выключателей после первоначальной установки также важно установить автоматические выключатели с надлежащей мощностью отключения. Если используются серийные номиналы, серийный номинал должен быть проверен на соответствие 240.86 и промаркирован в соответствии с 110. 22(B) или (C). Типичное оборудование с плавкими предохранителями будет иметь SCCR на 100 000 ампер или 200 000 ампер при использовании токоограничивающих предохранителей, таких как класс CF, J, R, L или T. Следует соблюдать осторожность при установке зажимов отбраковки в оборудование, которое может вмещать предохранители класса R. , но откажитесь от предохранителей класса H (K5) в соответствии с требованиями 240.60 (B) в системах, способных выдавать ток короткого замыкания более 10 000 ампер. Использование выключателей класса H позволяет использовать плавкие предохранители класса H без ограничения тока и ограничивает ток сборки SCCR до 10 000 ампер.

Таблица 3. Тип оборудования, в котором SCCR должен быть равен или превышать доступный ток короткого замыкания



Селективная координация

Доступный ток короткого замыкания также является ключевым фактором для критических систем, где требуется или желательно избирательное согласование. Это связано с тем, что определение выборочной координации, которое было изменено в стандарте NEC 2014 г., теперь четко указывает, что оно включает в себя полный диапазон перегрузок по току (все токи), от перегрузки до доступного тока короткого замыкания, и полный диапазон защиты от перегрузки по току. время открытия устройства (все время).

Координация выборочная (Выборочная координация). Локализация состояния перегрузки по току для ограничения отключений затронутой цепи или оборудования, достигаемая путем выбора и установки устройств защиты от перегрузки по току и их номиналов или настроек для всего диапазона доступных перегрузок по току, от перегрузки до максимально доступного тока короткого замыкания, и для полный диапазон времени срабатывания устройства защиты от перегрузки по току, связанный с этими перегрузками по току. 1

Подчеркнутый выше текст был добавлен, поскольку некоторые ошибочно истолковали избирательную координацию как «временную». Это не было намерением, поэтому избирательная координация не на 0,1 секунды или 0,01 секунды, а по существу до «нулевого» времени. Несмотря на это изменение определения, это неправильное понимание ограничения времени до 0,1 секунды или 0,01 секунды продолжает пропагандироваться. На самом деле, как заявил один производитель, «полная избирательная координация (некоторые в отрасли называют это селективностью до 0,01 секунды)». Это неверное утверждение.

Для анализа всех перегрузок по току и всех времен анализ только кривых время-ток в большинстве случаев недостаточен при оценке устройств защиты от сверхтоков для селективной координации. При определенных условиях для подтверждения всех токов и всех значений времени может потребоваться использование выборочных координационных таблиц производителей, как показано на рис. 4 для предохранителей и автоматических выключателей. Для автоматических выключателей в таблице указан максимальный ток короткого замыкания, для которого выборочно координируется пара автоматических выключателей. Токи повреждения выше этого значения приведут к отсутствию избирательной координации. Как вы можете видеть на рис. 4, автоматические выключатели часто способны обеспечить избирательную координацию только для более низких уровней доступных токов короткого замыкания.

Для достижения избирательной координации при более высоких токах короткого замыкания может потребоваться увеличение номинального тока вышестоящего автоматического выключателя и дополнительных возможностей, таких как кратковременная задержка, а также может потребоваться увеличение нагрузки на проводники.

Рис. 4. Комбинации селективной координации MCCB с MCCB — данные испытаний. Предоставлено Eaton



Рис. 5. Коэффициенты селективности предохранителей. Предоставлено Eaton



В 2020 NEC 9 было внесено важное изменение.0004 в отношении уточнения того, какие устройства максимальной токовой защиты должны иметь избирательную координацию. Информационное примечание и рисунок были добавлены к 700. 32, 701.32 и 708.54 для решения этой проблемы. В этом примечании поясняется, что устройства защиты от перегрузки по току аварийной системы (на стороне нагрузки автоматического переключателя резерва) должны избирательно согласовываться с устройствами защиты от перегрузки по току нормального источника. Однако устройства максимальной токовой защиты, не являющиеся устройствами максимальной токовой защиты аварийной системы (устройства максимальной токовой защиты нормального источника), не требуется избирательно координировать с другими неаварийными OCPD.



700.32 Избирательная координация. Устройства защиты от перегрузки по току аварийной системы (систем) должны избирательно координироваться со всеми устройствами защиты от перегрузки по току на стороне питания.

Выборочная координация должна выбираться лицензированным профессиональным инженером или другими квалифицированными лицами, занимающимися в основном проектированием, установкой или обслуживанием электрических систем. Выбор должен быть задокументирован и предоставлен лицам, уполномоченным проектировать, устанавливать, инспектировать, обслуживать и эксплуатировать систему.

Исключение: Избирательная координация между двумя устройствами максимального тока, включенными последовательно, не требуется, если никакие нагрузки не подключены параллельно устройству, расположенному ниже по потоку.

Информационное примечание: см. Информационное примечание на рис. 700.32 для примера того, как устройства защиты от перегрузки по току аварийной системы (OCPD) выборочно координируются со всеми OCPD на стороне питания.

OCPD D избирательно координируется с OCPD C, F, E, B и A.

OCPD C избирательно координируется с OCPD F, E, B и A.

OCPD F избирательно координирует свои действия с OCPD E.

OCPD B не обязано избирательно координировать свои действия с OCPD A, поскольку OCPD B не является аварийной системой OCPD.1



Рисунок 6. Рисунок 700.32 из NEC-2020. Воспроизведено с разрешения NFPA из NFPA 70®, National Electrical Code®, издание 2020 г. Copyright© 2019, Национальная ассоциация противопожарной защиты. Полный текст NFPA 70® можно найти на сайте www.nfpa.org.



  Сводка

Ток короткого замыкания и доступный ток короткого замыкания являются ключевыми факторами для правильного применения устройств, оборудования и систем перегрузки по току, где требуется селективная координация. Определение «тока короткого замыкания» и «доступного тока короткого замыкания» стандарта NEC 2020 года, а также информационное примечание и рисунок в определении доступного тока короткого замыкания помогают объяснить важность номинального тока отключения устройства защиты от перегрузки по току и номинальных токов короткого замыкания оборудования. поскольку это относится к допустимому току короткого замыкания системы. Надлежащее применение устройств защиты от перегрузки по току, а также компонентов и оборудования SCCR не должно быть новой концепцией, поскольку история восходит к 1940 и 1965 соответственно. Из-за изменений, связанных с этой темой по сравнению с NEC 2005 года, не удивляйтесь, когда инспектор по электрике задаст вам следующие вопросы: «Каков доступный ток короткого замыкания? Это отмечено или задокументировано? И являются ли устройства защиты от перегрузки по току и номинальные токи короткого замыкания оборудования равными или превышающими доступный ток короткого замыкания?»



Каталожные номера
  1. NFPA 70®, National Electrical Code® , издание 2020 года. Copyright© 2019, Национальная ассоциация противопожарной защиты. Полный текст NFPA 70® можно найти на сайте www.nfpa.org.

Зачем и как рассчитывать номинальный ток короткого замыкания (SCCR)

Подробнее статьи

Джейкоб Робертсон | 28 октября 2015 г.

Когда речь идет о вашем промышленном оборудовании, очень важно убедиться, что ваши электрические панели спроектированы и изготовлены с использованием надлежащего SCCR для обеспечения бесперебойной работы системы и безопасности сотрудников.

SCCR может звучать как аббревиатура гоночной трассы или определенной рок-группы 60-70-х годов. Однако, к счастью для вас, SCCR намного интереснее. Он расшифровывается как Номинальный ток короткого замыкания , который определяется в статье 100 NEC (Национального электротехнического кодекса) 2011 года как: « Предполагаемый симметричный ток короткого замыкания при номинальном напряжении, к которому может быть подключено устройство или система. без получения повреждений, превышающих определенные критерии приемки ». Что я тебе говорил, гораздо интереснее! Хорошо, может быть, говорить о SCCR не так уж и интересно, но давайте обсудим его более подробно, в том числе о том, почему сегодня это стало важной темой, касающейся установки электрических панелей промышленного оборудования на объектах заказчика.

Расчет номинального тока короткого замыкания (SCCR)

Проще говоря, SCCR — это максимальный ток короткого замыкания, который электрический компонент может безопасно выдержать, не вызывая поражения электрическим током или пожара. Не вдаваясь в подробности, рейтинг SCCR для электрической панели основан на рейтинге SCCR каждого электрического компонента в этой панели. Большинство электрических компонентов имеют рейтинг SCCR, указанный на самом компоненте. Если нет, можно задать значение по умолчанию, обратившись к Таблице SB4.1 стандарта UL 508A. Принимая во внимание эти значения и немного больше разбираясь в конструкции схемы (я не буду утомлять вас подробностями), можно сказать, что наименьший компонент с рейтингом SCCR в определенных цепях определяет рейтинг SCCR электрической панели.

Почему это важно для установки

После выпуска NEC 2011 года электрические панели промышленного оборудования должны иметь рейтинг SCCR. До этого производители панелей должны были указывать только мощность отключения устройства защиты панели от перегрузки по току или силу тока, при которой главный выключатель панели «отключался». Это означает, что после выпуска NEC 2011 года производители электрических панелей промышленного оборудования должны были начать не только рассчитывать рейтинги SCCR для своих панелей, но и понимать доступный ток короткого замыкания, который подается на объекте клиента, где будет устанавливаться панель. Если доступный ток короткого замыкания, подаваемый на панель, выше, чем рейтинг SCCR панели, установка панели запрещена NEC 2011, 670.5. Это требует, чтобы установщики электрических панелей промышленного оборудования проверяли доступный ток короткого замыкания на объектах своих клиентов.

Соответствие SCCR

Подводя итог, важно помнить о двух вещах при соблюдении рейтингов SCCR.

  1. Доступный ток короткого замыкания должен быть определен на объекте заказчика, где будет установлен электрический щит.
  2. Номинал SCCR электрической панели должен быть равен или превышать доступный ток короткого замыкания, определенный в № 1.

А вы думали, что я утомлю вас длинной статьей об автогонках или рок-н-ролле. Не здесь! Если у вас есть вопросы относительно номинального тока короткого замыкания или электрических панелей вашего промышленного оборудования, свяжитесь с нами. У нас есть целая команда инженеров по системам управления и сборщиков панелей, которые всегда рады помочь.

Джейкоб Робертсон

щиты управления, электрические щиты, ток короткого замыкания

Комментарии

Бриггс Электрик говорит:

13.05.2019 03:14

Любые признаки повреждения с ними являются общими признаками короткого замыкания, и их следует воспринимать как признак того, что вам может понадобиться купить замену очень скоро.

Майкл Андсерсон говорит:

15.07.2019 13:08

Мне нужна помощь в понимании того, как их вычислить. Также просто несколько супер основных определений. Я понимаю, что наименьший номинальный показатель sccr компонента в цепях определяет рейтинг sccr, хотя.

Оставить комментарий

Ваш адрес электронной почты не будет опубликован.

Комментарий



Спасибо за ваш комментарий.

Оцените это Сообщение блога:

Имя *

Электронная почта *

Город *

State * AlabamaAlaskaAmerican SamoaArizonaArkansasArmed Forces-AAArmed Forces-AEArmed Forces-APCaliforniaColoradoConnecticutDelawareDistrict of ColumbiaFloridaGeorgiaGuamHawaiiIdahoIllinoisIndianaIowaKansasKentuckyLouisianaMaineMarylandMassachusettsMichiganMinnesotaMississippiMissouriMontanaNebraskaNevadaNew HampshireNew JerseyNew MexicoNew YorkNorth CarolinaNorth DakotaNorthern Mariana IslandsOhioOklahomaOregonPennsylvaniaPuerto RicoRhode IslandSouth CarolinaSouth DakotaTennesseeTexasUnited States Minor Outlying IslandsUtahVermontVirgin IslandsVirginiaWashingtonWest VirginiaWisconsinWyoming

Комментарий *

Разница между током короткого замыкания и током короткого замыкания

Введение:
  • В электрической системе существует разница между током короткого замыкания и током короткого замыкания. Оба параметра важны при выборе оборудования или проектировании сети, однако в электротехнике оба термина вводят в заблуждение.
  • На очень простом языке «Короткое» означает «меньше» (кратчайшее расстояние, время или цепь), «Короткое замыкание» означает наименьшее сопротивление или отсутствие сопротивления в цепи, а «Ток» высокий из-за меньшего сопротивления. Этот большой ток преобразуется в тепловую энергию. Противоположностью короткого замыкания является «разомкнутая цепь», представляющая собой бесконечное сопротивление между двумя узлами.
  • Хотя Fault означает неправильно. Fault Current означает, что ток проходит по неверному пути.

Что такое ток неисправности
  • Ток неисправности — это ток, который идет по неправильному пути вместо использования нормального проводящего пути в состоянии неисправности.
  • В нормальных условиях электрическое оборудование работает при нормальном напряжении и токе. Как только в цепи или устройстве возникает неисправность, значения напряжения и тока отклоняются от их номинального значения. Это могут быть высокие или низкие значения.
  • Неисправность может быть вызвана нарушением изоляции, неправильным подключением или повреждением проводящего тракта, которые в дальнейшем преобразуются в обрыв цепи, короткое замыкание и замыкание на землю.
  • Ток короткого замыкания может быть больше или меньше нормального номинального тока.
  • В трехфазной системе питания существует три основных типа тока неисправности.
  • Неисправности разомкнутой цепи
  • Короткое замыкание (L-L / L-L-L)
  • Неисправность цепи заземления (L-G / L-L-L-G)

Что такое ток короткого замыкания :
  • электричество по пути с меньшим сопротивлением, следовательно, большой ток течет в фазах без повреждения, такой ток называется током короткого замыкания .
  • При коротком замыкании ток возвращается к своему источнику, не переходя на нагрузку. Это вызвало нулевое или очень небольшое сопротивление и отсутствие падения напряжения в этой цепи.
  • Этот ток будет максимальным, который источник может обеспечить в течение очень короткого промежутка времени, прежде чем устройство защиты сработает . Ток ограничивается только сопротивлением остальной части цепи.
  • Мы знаем, что V (напряжение) = I (ток) x R (сопротивление цепи).
  • При коротком замыкании сопротивление очень мало, и им можно пренебречь. Мы можем считать R=0. Это означает, что I = V / 0, что означает, что будет течь бесконечный ток, поэтому проводник должен иметь возможность пропускать этот огромный ток. В большинстве случаев происходит поломка.
  • Сопротивление при коротком замыкании очень мало и может рассматриваться как незначительное. Мы можем считать R=0.
  • Это означает, что V=Ix0, что означает, что напряжение при коротком замыкании очень мало.
  • В(падение)=0 и ток(I)=бесконечность
  • Короткое замыкание дает в тысячи раз больший ток, чем нормальный ток, и нулевое напряжение в точке отказа. Это будет производить больше тепла и привести к ожогам и пожарам.
  • Неисправности короткого замыкания также называются неисправностями шунта.
  • Причины:
  • Перегрузка оборудования: Перегрузка оборудования и нарушение изоляции из-за грозовых перенапряжений и механических повреждений.
  • Ослабленные соединения: Из-за ослабленных соединений, иногда нейтральный и фазовый провода касаются.
  • Неверные или неправильные соединения: Неправильные соединения вызывают короткое замыкание в цепи.
  • Отказ/старение изоляции: Старая или поврежденная изоляция приводит к соприкосновению нейтрального и фазового проводов, что может вызвать короткое замыкание. Проколы в изоляции могут повредить изоляцию и привести к короткому замыканию.
  • Вредные эффекты:
  • Короткое замыкание создает дугу, которая вызывает серьезное повреждение оборудования, такого как трансформаторы и автоматические выключатели.
  • Короткое замыкание вызывает сильный ток в системе питания, что приводит к чрезмерному нагреву и, следовательно, к пожару или взрыву.
  • Короткое замыкание влияет на стабильность сети, что нарушает непрерывность питания.
  • Рабочие напряжения системы могут опускаться ниже или выше допустимых значений, что отрицательно сказывается на работе энергосистемы.

Обрыв цепи:
  • Обрыв цепи возникает из-за неисправности/обрыва одного или нескольких фазных проводников в цепи.
  • При ошибке разомкнутой цепи ток не может протекать, поэтому ток равен нулю, а напряжение становится бесконечным.
  • В(падение)=бесконечно и ток(I)=0
  • Неисправности с обрывом цепи также называются последовательными неисправностями. Это несимметричные или несбалансированные неисправности, за исключением трехфазного обрыва.
  • Причины:
  • Обрыв проводника, неисправность соединений проводника и неисправность автоматического выключателя в одной или нескольких фазах.
  • Вредные эффекты:
  • Ненормальная работа системы.
  • Опасность для человека и животных.
  • Превышение нормальных значений напряжения на отдельных участках сети, что приводит к нарушению изоляции и развитию коротких замыканий.

Разница между током неисправности и током короткого замыкания:

Сопротивление цепи:
  • Короткое замыкание имеет нулевое сопротивление между двумя проводами/цепями/системами, с другой стороны, ток неисправности имеет сопротивление, которое потребляет ток. Величина сопротивления определяет потребляемый ток и обычно вызвана пробоем изоляции системы.

Величина тока:
  • Ток неисправности: это ток, превышающий номинальный ток оборудования, т.е. двигатель номиналом 25А, тогда больше будет ток короткого замыкания.
  • Ток короткого замыкания: это максимальный ток, который может протекать при коротком замыкании оборудования и который он может выдержать. выше этого ток повредит оборудование.
  • Ток неисправности — это ток, протекающий во время состояния обрыва цепи или короткого замыкания, поэтому каждый раз, когда ток неисправности не является током короткого замыкания (это может быть отказ обрыва цепи).
  • Ток короткого замыкания будет протекать, когда в системе произойдет короткое замыкание, и он будет представлять собой максимально возможный ток короткого замыкания, который может возникнуть в системе .
  • Следовательно, ток короткого замыкания может быть меньше тока короткого замыкания, а ток короткого замыкания будет представлять самый высокий ток короткого замыкания в системе.

  • Ток короткого замыкания может быть больше или меньше нормального тока, в то время как ток короткого замыкания выше нормального тока.

  • Ток неисправности не обязательно является током короткого замыкания, но ток короткого замыкания всегда является током неисправности.

Сравнение тока повреждения и тока короткого замыкания

База для сравнения Ток неисправности (ошибка разомкнутой цепи) Короткое замыкание Перегрузка
Значение В Обрыве цепи напряжение в точке неисправности высокое, вплоть до бесконечности, а ток через неисправную точку сети равен нулю. При коротком замыкании напряжение в месте повреждения снижается до нуля и через неисправное место сети протекает ток неравномерно большой величины. Перегрузка означает, что на систему возложена нагрузка, превышающая требуемое значение.
Сопротивление Высокий Ноль
Текущий Ноль Высокий Низкий по сравнению с коротким замыканием.
Напряжение Высокий Ноль Напряжение становится низким, но не может быть равным нулю.
Возникновение Происходит при обрыве или обрыве нулевого и живого проводов. Это происходит, когда нейтральный и активный провод касаются друг друга. Возникает при подключении большого количества устройств к одной розетке.

Значение тока короткого замыкания и тока короткого замыкания для проектирования системы или панели.

Оценить:

Нравится:

Нравится Загрузка…

Рубрика: Без рубрики

О Jignesh.Parmar (BE, Mtech, MIE, FIE, CEng)
Jignesh Parmar закончил M.Tech (управление энергосистемой), BE (электротехника). Он является членом Института инженеров (MIE) и CEng, Индия. Членский номер: M-1473586. Он имеет более чем 16-летний опыт работы в области передачи-распределения-обнаружения хищения электроэнергии-электротехнического обслуживания-электрических проектов (планирование-проектирование-технический анализ-координация-выполнение).

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
