монтаж, схема распиновки разъема RJ45 и подключение интернет-кабеля

Современное общество сложно представить без интернета. На первый взгляд может показаться, что создание точки доступа к сети не является серьезной проблемой и достаточно установить роутер, устройство, способное обеспечить надежное соединение Wi — Fi. Однако для его подключения необходимо сначала установить ethernet розетку.

  • Виды розеток
  • Прокладка кабеля
  • Установка розетки
    • Распиновка кабеля RJ45
    • Проверка проводки
    • Монтаж клемника

Виды розеток

Все розетки для интернет-кабеля оснащены разъемом RJ 45. Он соответствует международному стандарту для подключения компьютеров к сетевым коммутаторам с помощью восьмижильного экранированного кабеля. Этот провод также часто называют витой парой, так как он содержит четыре пары переплетенных проводников. Специалистами используется следующая классификация устройств:

  • По числу разъемов — их может быть от 1 до 8. Кроме этого можно встретить и комбинированные розетки, которые оснащаются не только разъемом RJ 45, но и другими типами интерфейсов, например, HDMI или USB.
  • В зависимости от скорости передачи информации — основными являются три категории, позволяющие передавать данные со скоростью 100 Мбит/с, 1000 Мбит/с и 10 Гбит/с.
  • По типу крепления — деление аналогично обычным розеткам, которые могут быть внутренними и накладными.

Если необходимо выполнить монтаж интернет-розетки скрытого типа, то потребуется предварительно установить защитный стакан из пластика для крепления клемника. Внешние устройства крепятся непосредственно к поверхности стены.

Прокладка кабеля

Перед тем как провести установку розетки, необходимо проложить витую пару. Если прокладка осуществляется в новом здании, то серьезных проблем возникнуть не должно: витая пара помещается в короб или гофрированную трубку вместе с остальными коммуникациями. Здесь необходимо помнить лишь о том, что размер канала должен быть примерно на 25% больше в сравнении с суммой диаметров всех проводников.

Если же прокладка интернет-кабеля выполняется во время ремонта в уже используемом помещении, то крайне важно найти все имеющиеся коммуникации, чтобы не повредить их. Для обнаружения в стене проводки, придется воспользоваться специальным прибором. Кроме этого, необходимо придерживаться одного правила проведения строительных работ — все желоба и каналы должны быть сделаны под прямым углом.

Место монтажа розетки следует наметить заранее и сделать полость. Если в канале планируется прокладывать только витую пару, то его глубина должна составлять от 30 до 35 ммм, а ширина около 25 мм. Чаще всего устройства с разъемом RJ 45 устанавливаются на высоте 150−1200 мм от пола. В жилом помещении вполне достаточно установить одну или максимум две розетки, а в офисах они монтируются около каждого рабочего места.

Установка розетки

Все работы необходимо выполнять в несколько этапов. Они не являются сложными, но последовательность действия знать следует.

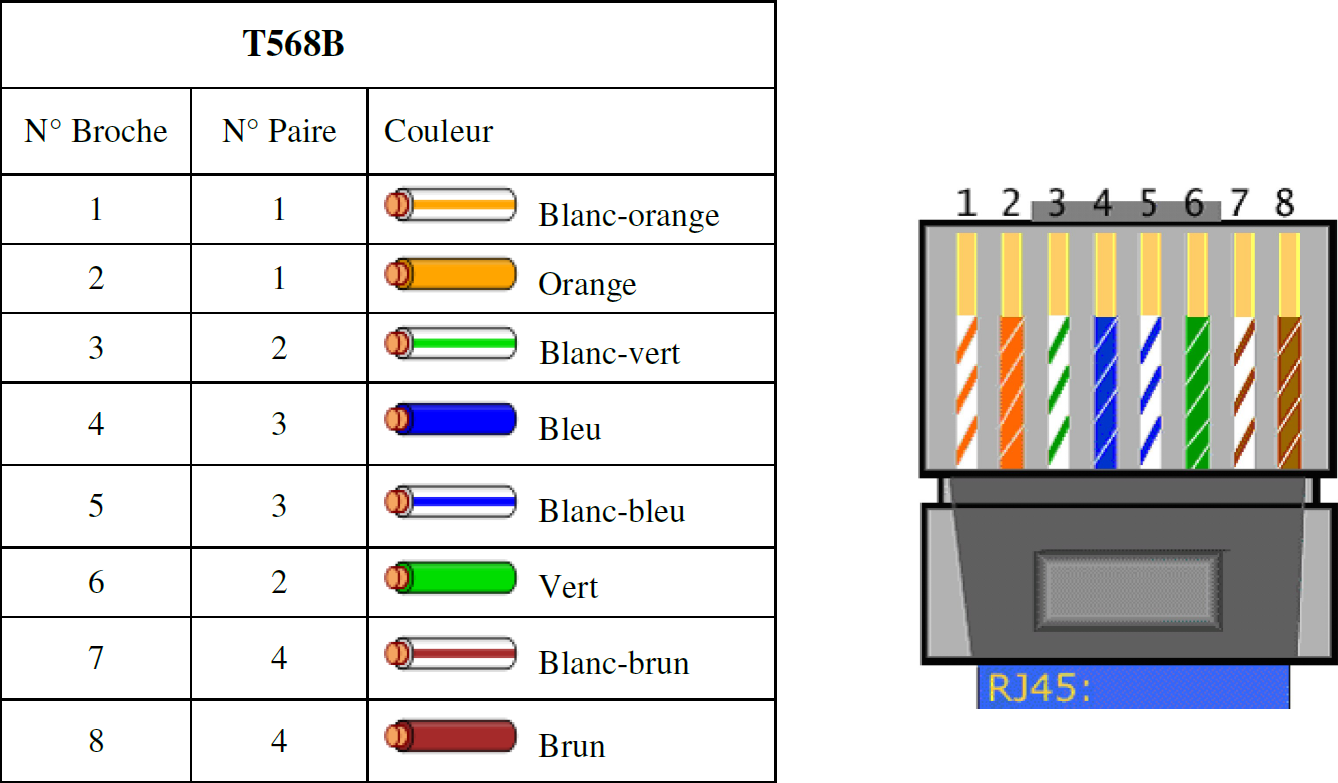

Распиновка кабеля RJ45

Говоря о том, как подключить интернет-розетку, сначала необходимо познакомиться со схемой распиновки разъема. Всего их существует два типа:

  • Прямая — применяется для соединения конечного устройства с роутером.
  • Перекрестная — необходима для подключения аналогичных девайсов между собой, например, двух ПК.

При прямом подключении все цвета проводников на каждом разъеме должны совпадать. Если реализуется перекрестная схема, то необходимо поменять местами оранжевый и зеленый провода. Выбрав способ подключения, от плоскости стены следует оставить 100−150 мм кабеля, а остаток отрезать. Чаще всего в витой паре находится нить, с помощью которой можно легко высвободить все проводники. Также для этого можно использовать простой нож или режущую кромку, которая находится на обжимных клещах.

На следующем этапе необходимо распрямить все разноцветные проводки и вставить их в соответствующие разъемы клемника. При закручивании фиксирующих винтов, необходимо убедиться, что провода находятся на своих местах и не покинули их. После всех этих манипуляций остается лишь с помощью отвертки утопить прижимные клеммы так, чтобы они прорезали изоляционный слой проводков.

Проверка проводки

Чтобы в будущем подключенное оборудование нормально функционировало, необходимо выполнить проверку соединения. Для этого предстоит воспользоваться обычным электрическим тестером. Сначала необходимо уложить второй конец интернет-кабеля в клемник и подключить к нему патч-корд. Переключив тестер в режим звукового оповещения, проверяется наличие сигнала в каждом проводнике витой пары.

Для решения этой задачи также можно использовать специальный кабель-тестер и дополнительный патч-корд.

После выполнения всех необходимых подключений, тестер выдаст звуковое и световое оповещение о наличии либо отсутствии сигнала в каждом проводнике. Однако в домашних условиях чаще всего используется первый вариант, как более практичный.

Монтаж клемника

Если сигнал проходит, можно переходить к финальному этапу установки розетки. Остатки кабеля следует аккуратно убрать и установить клемник в гнездо, затянув его фиксирующими винтами к предварительно установленному пластиковому стакану. Также важно проверить, чтобы он плотно сидел в гнезде, а провода не торчали и не были пережаты.

После выполнения всех этих манипуляций стоит еще раз проверить наличие сигнала, подключив к клемнику любое устройство, например, ноутбук. Если соединение с интернетом отсутствует, придется снова вернуться к этапу распиновки кабеля. Зачастую причиной появившихся проблем оказывается выпавший из установочного гнезда проводник. Последним действием станет установка накладки — ее достаточно просто приложить к гнезду и надавить до появления характерного щелчка.

Выполнив затем подключение кабеля к интернет-розетке, можно выходить в сеть.

Подключение интернет розетки — 3 ошибки. Схема подключения по цветам для розеток RJ 45.

Чаще всего монтаж и подключение интернет розетки, относящейся к слаботочным линиям, производится в тройном блоке:

  • обычная 220 Вольт
  • интернет-розетка
  • телевизионная под ТВ

У большинства моделей, например от фирмы Schneider Electric (серия Unica), Legrand, Lezard принцип монтажа практически одинаков и не содержит кардинальных отличий.

Пошагово рассмотрим весь цикл подключение интернет розетки.

Интернет кабель

Монтаж начинается с установки в слаботочном щите роутера и подключении его от силовой розетки 220В.

Далее в отдельном кабельном канале или штробе, не связанной с силовыми линиями, прокладывается 4-х парный кабель UTP серии 5E.

Такой кабель обеспечивает скорость соединения до 1 Гигабита в секунду на расстоянии до 100м. Вот его технические характеристики:

Бывают экранированные и не экранированные разновидности. Фольга в качестве экрана выступает в сетях, где есть нормальное заземление.

На один такой кабель 5E (4 пары), можно подключить только две розетки. При этом отдельно будут задействованы по 2 пары.

Монтаж ведется цельным проводом напрямую от щита до подрозетника. Заводите кабель в монтажную коробку и оставляете необходимый запас — от 15см и более.

Монтаж интернет розетки

С розетки предварительно снимаете накладку и вытаскиваете суппорт для удобства монтажа.

Если позволяет конструкция розетки, рамку на подрозетник можно смонтировать изначально. Благодаря пазам в рамке можно легко регулировать горизонтальность ее расположения.

Винтами 3*25мм предварительно закручиваете всю конструкцию. При этом уровнем электрика Pocket Electric проверяете точность установки и затягиваете винты окончательно.

Производители в последнее время начали выполнять рамки из алюминиевого сплава, они конечно крепче по конструкции, но при этом не будут магнититься к уровню. Придется поддерживать его одной рукой на весу.

Далее, откусываете и оставляете в подрозетнике запас провода, длиной максимум 15см. Снимаете верхний слой изоляции с кабеля UTP.

Для съема изоляции, чтобы не повредить жилы, лучше использовать специальный инструмент – стриппер. Но можно все это сделать аккуратно и обыкновенным канцелярским ножом.

Верхний слой с кабеля нужно очистить на длину не более 2,5см. Отрезаете лишнюю в данном случае нить, которая идет между жилами.

Крепкая нить в кабелях с витой парой, нередко используется для облегчения вскрытия оболочки на большой длине. Она даже так и называется – разрывная нить. В телефонных кабелях ею разделяют пучки и повивы.

Слегка расплетаете по отдельности жилки. Далее вытаскиваете внутреннюю часть розетки с контактами.

Как правило, к любой марке, будь то TV, интернет розетка или обычная 220 Вольт, должна идти инструкция.

Инструкция к интернет розетке Schneider Electric Unica – скачать

Инструкция к Legrand – скачать

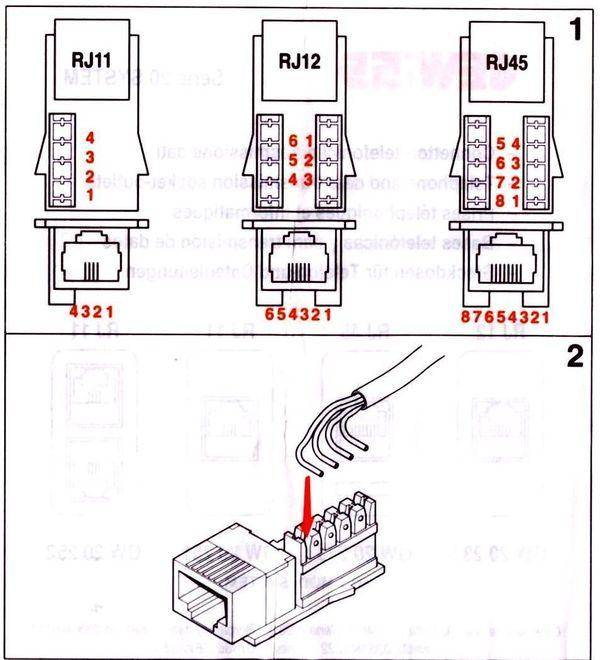

Стандарты и схема подключения

Открываете крышку контактной части и внимательно изучаете маркировку. Каждую розетку RJ45 можно подключить двумя способами:

  • по стандарту “A”
  • по стандарту “B”

В большинстве случаев используется второй вариант — «B». Чтобы понять куда какие провода подключать, внимательно осмотрите корпус. На нем должно быть изображено какой стандарт соответствует определенным контактам.

Например на Unica:

  • протокол “B” относится к верхней цветовой маркировке. При подключении будете ориентироваться именно по этим цветам.
  • “A” – к нижней цветовой маркировке

Если с этим разобрались, то с дальнейшей установкой не возникнет сложностей. Протокол “B” соответствует цветовой схеме по стандарту EIA/TIA-568B. На одной стороне зажима должны быть следующие цвета:

  • бело-оранжевый
  • оранжевый
  • бело-зеленый
  • зеленый

На другой стороне:

  • бело-синий
  • бело-коричневый
  • коричневый

Пропускаете провод через крышечку.

При этом как говорилось выше, верхний слой изоляции кабеля UTP не должен быть снят, более чем на 2,5см.

Нельзя зачищать его под самую стенку подрозетника, как делают с обычными кабелями NYM или ВВГнГ.

Отрезок без изоляции должен быть минимальной длины. Все эти повивы, делаются не с проста. Их точное количество на 1 метр кабеля строго рассчитано и регламентируется.

Иначе при неправильном подключении и зачистке у вас может снизиться не только скорость, но и качество передачи данных.

Далее вставляете в контактные пазы по цветам все провода.

После чего просто защелкиваете крышку. Лишние отрезки жил, которые выступают наружу,

срезать нужно именно после закрытия крышечки.

Розетка фактически уже подключена. Осталось ее вставить на место в суппорт.

Главное преимущество таких интернет розеток в том, что с ними вообще не нужно снимать изоляцию с жил и оголять ее до меди. Внутри самой розетки уже установлены специальные ножи.

Когда вы захлопываете крышку, ножи автоматически прорезают изоляцию и образуется контактное соединение. В инструкции таких марок нередко указывают, что при подключении провода, использование специальных обжимок-кроссователей запрещено.

Он как бы уже имеется в конструкции. То есть, когда крышка закрывается, она сама срезает изоляцию и укладывает провода на нужную глубину разъема.

Далее устанавливаете лицевую панель и декоративную рамку.

Подключение к роутеру и обжим коннектора

После монтажа самой интернет розетки остается правильно подключить кабель к роутеру в коммуникационном щите.

Снимаете изоляцию с другого конца кабеля на 2-3см. Жилы распушиваете и вставляете в определенном порядке, согласно стандарту TIA-568B, или просто «B».

Расположение цветов считается слева-направо:

  • бело-оранжевый
  • оранжевый
  • бело-зеленый
  • бело-синий
  • зеленый
  • бело-коричневый
  • коричневый

Стандарт «A» иногда применяется, если вам нужно соединить один компьютер с другим. Здесь один конец кабеля обжимаете по стандарту «B», а другой по «A». Вообще если оба конца кабеля обжаты по одному стандарту (АА или BB), то это называется — патч-корд. А если они поменяны местами (AB или BA), то — кросс.

Жилы опять же зачищать не нужно. Просто вставляете их в коннектор до упора.

После чего все это запрессовывается специальным кримпером. Некоторые это делают тоненькой отверткой или лезвием ножа, правда так можно легко повредить коннектор.

Кабеля cat5E и cat6 в коннекторе RJ45 обжимаются по одному принципу. Другая «вилка» здесь не требуется. Различия у кабелей в скорости передачи данных, у cat6 она больше.

Проверка интернет-подключения

После монтажа интернет-розетки и коннектора на другом конце кабеля, желательно проверить подключение и целостность всех соединений. Сделать это можно самым дешевым китайским прибором.

В чем его суть? Есть генератор сигнала, который подает импульсы по определенным кодам, и приемник. Генератор подключается в месте установки роутера, а приемник непосредственно в саму розетку.

После подачи импульсов происходит сравнение сигналов. Если все исправно, поочередно загораются зеленые светодиодные лампочки на корпусе приемника. Если где-то обрыв или короткое замыкание, то одна или больше лампочек гореть вообще не будут.

Когда подобное произошло, то в первую очередь нужно грешить на плохой контакт в коннекторах. Чаще всего именно там, на какой-либо жиле, полностью не срезается изоляция и соответственно не будет соединения.

В самом конце, готовый проверенный кабель с коннектором подключается к роутеру.

Полный комплект всех инструментов для разделки, обжатия, прозвонки интернет кабеля utp можно заказать на АлиЭкспресс здесь (доставка бесплатная).

Как подключить 4-х жильный телефонный кабель

А что делать, если у вас для интернета используется 4-х жильный телефонный кабель, а розетка под стандарт 8 жил? Как подключить схему в этом случае?

Простое соединение по цветам здесь не поможет. То есть, если вы бело-синию жилу вставите в контакт с бело-синей маркировкой и аналогично по расцветке подсоедините все остальные жилы, сигнала не будет.

Объясняется это тем, что для передачи сигнала нужно использовать контакты 1-2-3-6.

С одной стороны две жилы заводите на контакты 1-2:

  • бело-оранжевый контакт = бело-оранжевая жила
  • оранжевый = оранжевая жила

а с другой, на контакты 3-6:

  • бело-зеленый контакт = бело-синяя жила на кабеле
  • зеленый = синяя жила

В этом случае все должно работать без проблем. Только запомните, что здесь самое главное не цвета, а именно позиции. Цвета используются для того, чтобы было визуально легче различать позиции одной и той же жилы на разных концах кабеля.

Также имейте в виду, что при использовании 4-х проводов, т.е. двух пар витой пары, вы сможете достигнуть скорости до 100Мбит/сек. А вот для гигабитной сети (1Гбит/сек) уже понадобятся все 8 проводов.

Ошибки при подключении интернет розетки

1Неправильное подключение жил согласно протокола.

Можно запросто перепутать порядок расположения жил на коннекторе и в самой розетке. Грубо говоря перевернуть их на 180 градусов.

Здесь все проверяется более внимательным изучением надписей на корпусе розетки и цветовой расцветки самих жил. Тестер с генератором и приемником сигнала хороший помощник для выявления подобных ошибок.

При неправильном расключении жил, лампочки на тестере будут загораться не по порядку от 1 до 8, а в произвольных вариантах. Например сначала 1, потом сразу 3, затем 2 и т.д.

2Не значительной, но все же ошибкой считается, если жилы с контактных пластин розетки срезать не после закрытия крышки, а до этого момента.

То есть, непосредственно после укладки их по своим местах в прорези. В этом случае, жила может случайно выпасть, а вставить ее обратно обрезанной уже не получится. Придется заново все зачищать и проходить весь цикл подключения по новой.

А если вы оставили запас кабеля в монтажной коробке маленьким, то и вовсе столкнетесь с большой головной болью.

3Зачистка внешней изоляции на большое расстояние, вплоть до стен подрозетника, как в обычных сетях 220В.

Как уже говорилось ранее, здесь итог – ухудшение скорости и качества сигнала. Более того, не нужно витые пары расплетать предварительно до места среза изоляции, тем более отверткой. Просто расшивайте их раздвигая жилы на необходимую длину, чтобы завести в прорези.

По стандарту не допускается раскручивание витой пары более чем на 13мм, иначе в тестах частотных характеристик появятся ошибки перекрестных наводок (crosstalk). На практике начнутся проблемы при загрузке сети трафиком.

Источники — //cable.ru, Кабель.РФ

8-контактный разъем RJ45 — PRT-00643

Этот продукт имеет ограничения на доставку, поэтому он может иметь ограниченные варианты доставки или не может быть отправлен в следующие страны:

    Избранное Любимый 17

    Список желаний

    • Описание
    • Документы

    Это простые сквозные розетки RJ45 с монтажными стойками для печатных плат. Эти 8-контактные разъемы обычно используются в сочетании с кабелями Ethernet Cat5, Cat5e и Cat6. Поскольку кабели Ethernet настолько распространены, они отлично подходят для проектов, в которых вам нужно связать вместе множество модулей на расстоянии.

    Мы использовали их вместе с коммутационными панелями, которые вы можете найти в соответствующих пунктах ниже, в демонстрации Sound Squid!

    Примечание: Цена указана за один домкрат.

    8-контактный разъем RJ45 Справка и ресурсы по продукту

    • Учебники
    • Необходимые навыки

    Основные сведения о разъемах

    18 января 2013 г.

    Разъемы являются основным источником путаницы для людей, только начинающих заниматься электроникой. Количество различных вариантов, терминов и названий соединителей может затруднить выбор одного или поиск нужного. Эта статья поможет вам совершить прыжок в мир соединителей.

    Избранное Любимый 63

    Основной навык:

    Пайка

    Этот навык определяет сложность пайки конкретного изделия. Это может быть пара простых паяных соединений или потребуются специальные инструменты для оплавления.

    1 Пайка

    Уровень навыка: Нуб — Требуется некоторая базовая пайка, но она ограничена всего несколькими контактами, базовой пайкой через отверстие и парой (если есть) поляризованных компонентов. Обычный паяльник — это все, что вам нужно.
    Просмотреть все уровни навыков


    • Комментарии 25
    • Отзывы 1 1

    5 из 5

    На основании 1 оценок:

    Сейчас просматриваются все отзывы покупателей.

    Показаны результаты со звездным рейтингом.

    2 из 2 нашел это полезным:

    хорошая часть

    от пользователя #428387 проверенный покупатель

    Это хорошо работает с «SparkFun RJ45 Breakout», позволяя нам создавать более чистые и организованные проекты. Я разработал специальную 3D-печатную розетку, которая позволяет вам защелкнуть ее в держателе, а затем привинтить держатель к вашему проекту. http://www.thingiverse.com/thing:1915058

    Все, что вы хотите знать — VCELINK

    Если вы новичок в установке сети, я думаю, вы будете сбиты с толку такими терминами, как RJ45, 8P8C и модульная вилка. Все эти термины относятся к элементам, которые присоединяются к концам кабелей Ethernet. Мы говорим здесь обо всем, что касается разъемов RJ45, чтобы вы могли лучше понять их.

    Что такое «RJ45»?

    Знаете ли вы, что означает «RJ45»? Позвольте мне объяснить это.

    «RJ» — это аббревиатура от «registered jack», что первоначально означало стандартный телекоммуникационный сетевой интерфейс для подключения устройств передачи голоса и данных. Впервые он был определен в USCO (Универсальный код заказа услуг) Bell System, а в 1970-х годах он был лицензирован FCC (Федеральной комиссией по связи) для обеспечения совместимости между клиентскими устройствами и оборудованием поставщика телефонных услуг. «45» означает номер списка стандартов сетевых интерфейсов.

    Что такое разъем RJ45?

    Существуют различные типы модульных разъемов для телефонных и сетевых приложений, и RJ45 — это один из видов модульных разъемов, используемых в сети. На самом деле разъем RJ45 — это технически некорректный термин, и правильно его называть «модульный штекер 8P8C». «8P8C» относится к «8 позициям и 8 контактам», которые часто используются на концах кабелей Ethernet. Сетевой соединительный кабель обычно состоит из кабеля Ethernet и двух разъемов RJ45 на обоих концах.

    Компоненты

    Этот крошечный сетевой разъем состоит из нескольких важных частей.

    Двумя основными частями разъемов RJ45 являются пластиковый корпус и позолоченные контакты. Качественный разъем Ethernet обычно имеет пластиковый корпус, изготовленный из высококачественных материалов для ПК. Он также имеет восемь каналов и позолоченные контакты для соединения с восемью проводами в кабеле Ethernet.

    Позолоченные контакты бывают двух типов: двухконтактные и трехконтактные. Разъемы RJ45 с двухконтактными контактами предназначены для многожильных кабелей, тогда как трехконтактные разъемы могут использоваться как для одножильных, так и для многожильных проводов. Трехштырьковые разъемы помогут хорошо зафиксировать провод кабеля для стабильного соединения.

    Сетевой разъем поставляется с защелкой и фиксирующей защелкой. Защелка предназначена для фиксации разъема RJ45 в интерфейсе и предотвращения его ослабления. Большинство разъемов Ethernet имеют защелку и прямоугольное отверстие, и если вы используете эти разъемы, вам необходимо использовать специальный инструмент для обжима. Фиксирующая защелка предназначена для фиксации сетевого кабеля и предотвращения его падения. Не забывайте нажимать на фиксирующую защелку, когда вставляете или вытаскиваете модульную заглушку.

    В некоторых сценариях, полных электромагнитных и радиочастотных помех, используются экранированные разъемы RJ45, которые имеют металлическую экранирующую конструкцию, помогающую избежать помех.

    Различные разъемы RJ45 имеют разные типы отверстий для изолированных проводников. Восемь изолированных отверстий для проводников разъемов Cat5 расположены аккуратно, в то время как разъемы Cat6 обычно имеют шахматное расположение контактов. Но это не стандарт и зависит от разных производителей.

    Схема контактов разъема RJ45

    Как всем известно, разъемы RJ45 предназначены для подключения Ethernet-кабелей. Существует два стандарта подключения сетевых кабелей с разъемами RJ45: T568A и T568B. Основное различие между этими двумя цветовыми кодами заключается в перепутывании оранжевого и зеленого проводов. T568B более популярен, чем T568A, но любой из них подходит в соответствии с вашими требованиями. Все, что вам нужно сделать, это выбрать один стандарт проводки, а затем настоять на нем. Дополнительные сведения о T568A и T568B см. в разделе T568A и T568B: какой выбрать?

    Типы разъемов RJ45

    Для удовлетворения различных потребностей в установке сети разъемы RJ45 можно разделить на различные типы. Существуют разъемы Cat5e, разъемы Cat6, разъемы Cat6a, разъемы Cat7, которые предназначены для совместимости с различными категориями сетевых кабелей. Разъемы RJ45 также можно разделить на другие типы в зависимости от применения и конструкции. Знаете ли вы типы разъемов RJ45? Читайте дальше, чтобы узнать больше деталей.

    Обычные и сквозные разъемы RJ45

    Стандартные разъемы RJ45

    также могут называться непроходными разъемами RJ45, которые обычно называют модульными разъемами 8P8C. Сквозные разъемы RJ45 позволяют проводам сетевого кабеля выходить из корпуса разъема. По сравнению со стандартными разъемами RJ45 сквозные разъемы RJ45 позволяют легко выровнять провода Ethernet-кабеля перед подключением разъемов. Кроме того, сквозные разъемы RJ45 проще в эксплуатации и идеально подходят для новичков или домашних мастеров. Для сквозных разъемов RJ45 обычно требуется специальный инструмент для обжима.

    #Советы. Угловая резка заподлицо упрощает установку как непроходных, так и проходных соединителей.

    Экранированные и неэкранированные разъемы RJ45

    Неэкранированные разъемы RJ45 имеют пластиковый корпус, в то время как экранированные разъемы RJ45 обычно имеют металлический экран, чтобы избежать слишком сильных электромагнитных помех (ЭМП).

    Металлическая защитная конструкция обычно покрыта никелем или золотом. Но на рынке чаще встречается никелированная защитная конструкция.

    Помните, что нельзя использовать экранированный разъем RJ45 на неэкранированном сетевом кабеле, так как это может повлиять на соединение. Экранированные разъемы RJ45 часто соединяются с экранированным кабелем Ethernet для максимальной производительности. Если вы используете неэкранированный кабель, выберите неэкранированный разъем, а если кабель экранирован, используйте экранированный разъем RJ45.

    Стандартные разъемы RJ45 и разъемы без инструментов Для стандартных разъемов RJ45

    обычно требуется профессиональный инструмент — обжимной инструмент RJ45. Разъем RJ45 без инструментов или вилка полевой терминации могут быть легко заделаны без обжимного инструмента.

    Соединители

    без инструментов можно использовать в аварийных ситуациях и для полевой заделки. Например, они предназначены для быстрого подключения в полевых условиях и для часто перемещаемых кабелей. Более того, разъемы RJ45 без инструментов можно использовать несколько раз, не влияя на передачу данных.

    Однокомпонентные и двухкомпонентные разъемы RJ45

    По сравнению с цельными соединителями RJ45, двухкомпонентные соединители RJ45 имеют дополнительную нагрузочную планку, предназначенную для выравнивания восьми проводов для простой и быстрой проводки. Кроме того, нагрузочная планка также может повысить устойчивость разъемов RJ45 к помехам.

    Внутренний принцип работы

    Когда вы подключаете разъем RJ45 к концу кабеля Ethernet и подключаете его к порту Ethernet, знаете ли вы, как это работает?

    Внутри сетевого разъема RJ45 имеется восемь позолоченных контактов, каждый из которых отделен изоляционным пластиковым материалом. Некоторые разъемы имеют двухконтактные контакты, а некоторые — трехконтактные. Эти штыри «вгрызаются» в каждый провод, когда разъемы RJ45 обжимаются обжимным инструментом. После того, как сетевой разъем RJ45 будет помещен в порт Ethernet, разъемы «мама» и «папа» соприкоснутся друг с другом. Затем по кабелю Ethernet начали поступать данные и передача сигналов.

    Приложения

    Никогда не недооценивайте силу этих крошечных вещей. Эти разъемы можно использовать для подключения компьютера к серверу, маршрутизатору, телевизору или любому другому устройству для создания локальной сети. Разъемы RJ45 являются важными частями кабельной системы, которые часто используются в крупных центрах обработки данных или серверных помещениях компании. Кроме того, их также можно использовать на заводе, например, в системах контроля промышленных процессов и контроля качества. Эти разъемы Ethernet обеспечивают стабильную, высокую и безопасную передачу данных при подключении системы к Интернету.

    Как выбрать лучший разъем RJ45?

    Зная о типах разъемов RJ45, вы чувствуете себя немного запутанным при выборе разъемов RJ45? Как узнать качество разъема RJ45 и какой выбрать? Вы обязательно получите ответ в этой статье.

    Разъемы

    RJ45 часто используются в низковольтных приложениях, поэтому очень важно выбрать качественный разъем для структурированной кабельной системы. Давайте рассмотрим, как отличить качество разъемов RJ45?

    Во-первых, обратите внимание на внешний вид.

    Высококачественный разъем Ethernet обычно имеет яркий, прозрачный и гладкий корпус. Это прецизионное устройство изготовлено из высококачественных материалов с низким коэффициентом теплового расширения (КТР), точными размерами и отличной стабильностью, что позволяет адаптироваться к сложным условиям и иметь длительный срок службы. Корпус разъемов RJ45 обычно изготавливается из поликарбоната (ПК). Но учтите, что ПК не всегда прозрачен, а разъемы RJ45 могут быть разных цветов.

    Когда вы покупаете пачку коннекторов, первое, что вы можете сделать, это встряхнуть ее и послушать, будет ли звук хрустящим. Чистый звук означает, что материал имеет высокую плотность и чистоту.

    Затем проверьте фиксирующую защелку.

    Отличная фиксирующая защелка может быть сложена на 180 градусов несколько раз, и она может вернуться в свою первоначальную форму с хорошей эластичностью. Если фиксирующая защелка сломана при наклоне на 180 градусов менее 15 раз, этот разъем RJ45 не так хорош.

    Наконец, проверьте восемь контактов.

    Большинство разъемов RJ45 на рынке имеют контактные штыри из бронзы или фосфористой бронзы, поскольку они достаточно прочны, чтобы вступать в контакт с проводами.

    В соответствии с международным стандартом IEC 60603 разъем RJ45 должен иметь позолоченные контактные штыри толщиной 50 мкм, которые можно вставлять более 1000 раз. Контактные штифты покрыты золотом, поскольку оно является одним из лучших проводников электричества. Позолоченные контактные штыри толщиной 50 мкм предназначены для предотвращения потери данных и коррозии, поэтому вам следует обратить внимание на толщину позолоты для лучшей производительности.

    Некоторые некачественные контактные штифты изготовлены из твердой меди, склонной к окислению и почернению при длительном воздействии воздуха. Если вы ищете высокопроизводительный разъем RJ45, выберите его с толстыми позолоченными контактными штырями для высокоскоростной и стабильной передачи данных.

    Более того, есть также двухконтактные и трехконтактные контакты. Трехштырьковые контакты могут быть более стабильными, что также может помочь плотно зафиксировать провода кабеля.

    С приведенным выше руководством, я думаю, вы будете более ясно выбирать сетевые разъемы RJ45 самого высокого качества. Но знаете ли вы, как правильно выбрать разъем RJ45 в соответствии с категорией кабелей Ethernet?

    Кабели Ethernet

    различаются по диаметру изолированного проводника, внешнему диаметру (OD) и калибру медного проводника AWG, поэтому вам следует знать, какие разъемы RJ45 можно использовать с разными сетевыми кабелями. Хорошие производители и бренды будут иметь подробные спецификации для каждого перечисленного продукта.

    У нас есть несколько советов для вас:

    • Сквозные разъемы RJ45 настоятельно рекомендуются для кабелей Ethernet категорий CAT6 и CAT6A.
    • Соедините разъемы RJ45 с компенсаторами натяжения для стабильного сетевого подключения. Сапоги для снятия натяжения также помогают защитить кабель от пыли и воды.
    • Покупайте разъемы у разных поставщиков и покупайте больше разъемов, чем вам нужно, чтобы разъемы RJ45 могли хорошо работать с вашими сетевыми кабелями.
    • Существуют небольшие различия в размерах проводов сетевых кабелей из-за различных производственных процессов, поэтому вам лучше взглянуть на спецификацию разъема RJ45, чтобы увидеть диаметр сетевых кабелей, которые он может вместить.

    Как: Монтаж экранированного разъема RJ45 на кабеле Ethernet CAT6A CAT7?

    Для начинающих двухкомпонентные экранированные разъемы RJ45 могут быть немного сложными в эксплуатации. Не волнуйтесь, наше пошаговое руководство поможет вам в этом процессе.

    Шаг 1: Аккуратно зачистите кабель Ethernet с помощью инструмента для зачистки проводов.

    Шаг 2 : Используйте кабельную оболочку, чтобы выпрямить восемь проводов.

    Шаг 3: Расположите провода в соответствии со стандартом проводки T568A или T568B. Любой из них в порядке, и вы можете выбрать тот, который зависит от ваших потребностей.

    Шаг 4: Аккуратно обрежьте провода до необходимой длины. Угловая резка заподлицо удобна для проводов, проходящих через нагрузочную планку.

    Шаг 5: Пропустите провода через отверстия в нагрузочной балке.

    Шаг 6: Отрежьте лишние провода.

    Шаг 7: Вставьте провода с нагрузочной планкой в корпус.

    Шаг 8: Используйте профессиональный обжимной инструмент для обжима разъема RJ45.

    Шаг 9: Оплетка щита и сделать пряжку как можно ближе.

    Шаг 10: Обожмите фиксированную пряжку.

    Шаг 11: Используйте тестер RJ45, чтобы проверить, работает ли кабель.

    Для получения дополнительной информации по этой теме вы можете следить за нашими блогами.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
