6.15. Технологии изготовления транзисторов

Имеются различные технологические способы изготовления полупроводниковых транзисторных структур: сплавления, диффузии, эпитаксиально-диффузионный, планарно-эпитаксиальный, ионной имплантации и др.

При сплавлении на поверхность кремния помещается, например, алюминий и нагревается в атмосфере инертного газа. После охлажде­ния расплава образуется капля смеси Аl–Si, в которой формируется область, насыщенная акцептором. Эпитаксия представляет метод вы­ращивания кристалла в результате химической реакции на поверхности исходного монокристалла кремния. Через нагретый до 1150 °С очищенный исходный кремний в кварцевом реакторе продувается поток водорода с примесью SiС14 или SiН4, и атомы кремния выпада­ют в осадок, наращивая кристаллическую решетку подложки. Добав­ляя в газовую смесь РН3 или В2Н6, можно получить донорную или акцепторную примеси. Получается тонкая пленка с точно дозируемой концентрацией примеси.

Метод ионной имплантации связан с воздействием на поверхность кремниевой пластины ионов примеси, разогнанных в вакууме до энер­гий в несколько килоэлектрон-вольт. Это наиболее контролируемый и точный способ внедрения примеси.

Для биполярных транзисторов используются диффузионно-сплав­ная с меза-структурой и планарная технологии (рис. 6.39).

Полупроводниковая структура (рис. 6.39, а), полученная диффузи­онно-сплавным способом, включает в себя низкоомный высоколеги­рованный кремний (диффузия, эпитаксия), области р- и n-типов (диффузия) с вплавленным электродом базы и область р-типа (сплав­ление) на границе с металлом вывода эмиттера. Выемка меза-структуры выполнена для ограничения активной области структуры для сни­жения собственной емкости.

Планарная технология (от английского слова planar – плоский) – высокопроизводительный метод группового изготовления полупро­водниковых приборов и интегральных микросхем с предварительным нанесением «маски» на кремний. Технология включает в себя следую­щие основные операции: нанесение тонкой диэлектрической пленки на поверхность кремния, удаление способом фотолитографии или элек­тронно-фотолитографическим способом определенного участка этой пленки, введение в кристалл через образовавшиеся «окна» донорных или акцепторных примесей, металлизация области вывода электродов. Пленка наносится на исходную кремниевую подложку, чтобы предот­вратить проникновение примеси в определенные области структуры. Наиболее удобна «маска» из слоя SiO

2. Для этого кремниевая пластина помещается в печь и нагревается в атмосфере влажного кислорода. Об­разуется пленка SiO2 толщиной около 1 мкм.

а б

Рис. 6.39. Диффузионно-сплавная (а) и планарная (6) полупроводниковые структуры биполярных транзисторов

Планарная полупроводниковая структура (рис. 6.39, 6) получена диффузией алюминия в исходный кремний n-типа. Эмиттерный пере­ход и n+-слой сформированы диффузией фосфора в исходный крем­ний n-типа со стороны вывода коллектора и в диффузионный p-слой через центральное «окно» в пленке SiO2. Металлизация выполнена напылением алюминия. Подобная технология обеспечивает получе­ние высокоомного коллектора, что по мере увеличения напряжения на коллекторе приводит к расширению объемного заряда в основном в сторону коллектора. Благодаря этому эффект модуляции базы вы­ражен незначительно. Высокоомный слой в ключевом режиме тран­зистора вызывает значительное падение напряжения на коллекторе. Такая структура используется в высоковольтных транзисторах. В этом случае применяется кремниевая структура в форме диска (как в диодах), выполняется фаска. Для снижения толщины высокоомного слоя коллектора в низковольтных транзисторах применяется эпитаксиальное наращивание тонкого n-слоя на исходной пластине низкоомного n+-кремния.

Для уменьшения явления вытеснения эмиттерного тока в неболь­шой участок около базового вывода применяют специальную разветвенную сеть базовых и эмиттерных электродов мощных транзисторов.

Применяется гребенчатая, эвольвентная и многоэмиттерная кон­струкция эмиттерных переходов.

Полупроводниковые структуры полевых транзисторов изготавливаются методом планарной технологии.

Полупроводниковая структура транзистора обычно помещается в герметический корпус из металла (рис. 6.40, а), пластмассы или кера­мики. Транзисторы малой мощности могут изготавливаться в бескор­пусном исполнении (рис. 6.40, б).

В транзисторе с металлическим корпусом полупроводниковая структура 1 закрепляется на коваровом фланце 2, электроды эмиттера и базы (истока и затвора) 3 выводятся из корпуса через стеклянные изоляторы 4. Герметический корпус 5 приваривается к фланцу швом холодной сварки 6. Размеры транзистора такой конструкции могут иметь значения: Н = 2,5 + 12 мм и D1=13,7 + 30 мм. Мощные транзисторы на токи до сотен ампер имеют конструкцию, аналогичную силовым диодам, имеющую дополнительный третий вывод.

а б

Рис. 6.40. Конструкции транзисторов в металлическом корпусе (а)

и бескорпусные (б)

На рис. 6.40, б показан один из видов бескорпусного транзистора, используемого в гибридных микросхемах с гибкими выводами. К полупроводниковому кристаллу 1 методом термокомпрессии припаи­вают к контактным площадкам гибкие выводы 2 из золотой проволо­ки диаметром 30-50 мкм. Выводы дополнительно механически за­крепляют с помощью защитного компаунда 3.

Кроме указанных основных конструктивных типов различают транзисторы других модификаций р–n–р- и n–р–n-типов, в стеклянно-металлическом, пластмассовом и металлокерамическом корпу­сах, с гибкими и жесткими выводами.

Элементы биполярных ис | Основы электроакустики

Главная » Конструкторского-техннолгическое обеспечение

Элементы биполярных ис

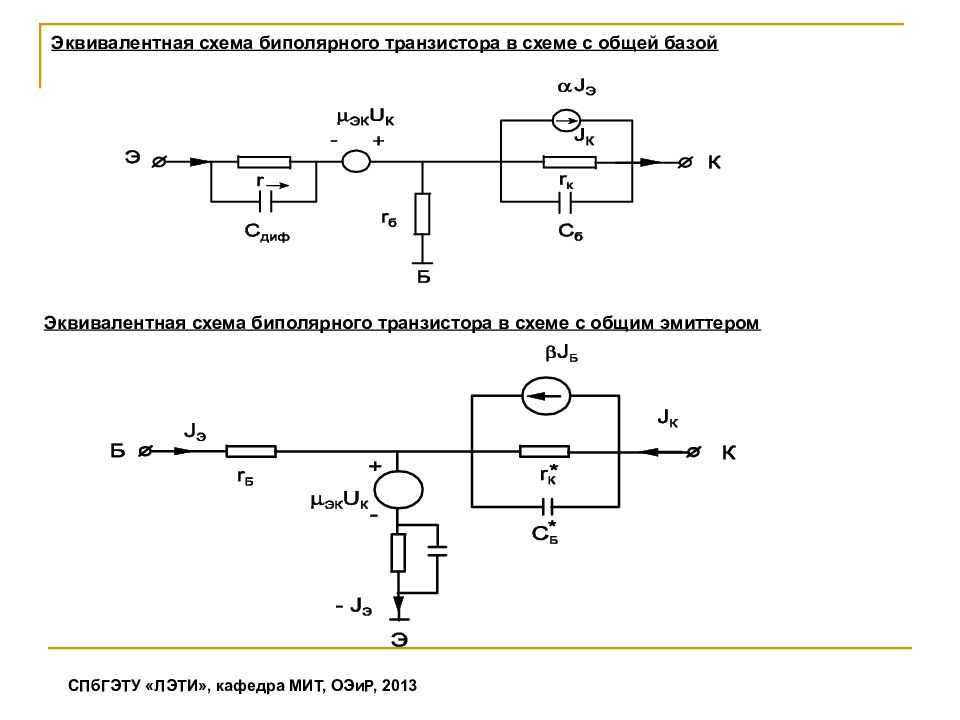

Основным элементом в биполярных ИМС является биполярный n-p-n транзистор. Он обладает лучшими характеристиками, чем транзистор p-n-p типа, а техника изготовления более проста.

Поэтому технологический процесс изготовления биполярных интегральных схем отрабатывается так, чтобы параметры n-p-n транзистора были оптимальными, а остальные элементы изготовлены по техническому оптимуму для данного транзистора. n+ эмиттер n- коллектор p- база разделительный p+ слой  скрытый n+ слой контактное окно в окисле n+ эмиттера контактное окно окисла p базы n+ слой коллектора контактное окно в окисле n+     коллектора металлизированные проводники

Типичная конфигурация биполярных транзисторов в плане.



В начале формируется коллекторная область n типа, затем акцепторной примесью базовая p область, после чего донорная примесь n, образует эмиттерную и подконтактный коллекторный  n+ слой. Широкое распространение получила транзисторная структура со скрытым n+ слоем. Скрытый слой нужен, так как вывод коллектора расположен на поверхности. Это ведет к увеличению сопротивления тела коллектора и ухудшает характеристики транзистора, как в усилительном, так и в переключающем режимах. Уменьшение удельного сопротивления коллекторного слоя снижает напряжения пробоя коллекторного p-n перехода и увеличивает емкость этого перехода, что ухудшает частотные свойства. Формирование скрытого n+ слоя обеспечивает создание низкоомного слоя от активной коллекторной области к контакту. Назначение подконтактной n+ области – это создание низкоомного омического контакта к коллектору при вплавлении алюминия, растворимость которого в кремнии составляет 1016 см-3, поэтому при вплавлении алюминия в коллекторный слой с уровнем внедрения примесей (легирования) 1015-1016 см-3 образует p-n переход. При ассиметричной конструкции характерно, что эмиттерный ток протекает к коллектору только в одном направлении. При симметричном расположении коллектора, ток эмиттера протекает к коллектору в 3 направлениях, что снижает сопротивление коллектора в 3 раза. Данная конструкция используется в мощных и высокочастотных транзисторах.

Основными параметрами интегрального транзистора являются :

  • — коэффициент усиления β, 100-200
  • — предельная частота fr, мГц 200-500
  • — коллекторная емкость Ck, 0,3-0,5
  • — пробивное напряжение коллекторного перехода vкб, 40-50 В
  • — пробивное напряжение эмиттерного перехода, 7-8 В



Супер β-транзисторы



Это транзисторы с высоким коэффициентом усиления β 3000-5000, который получается засчет уменьшения ширины базы до уровня 0,2-0,3 микрон (стандарт 1,5-2,5).
Напряжение коллекторного пробоя у них составляет 1,5-2 В из-за эффекта «смыкания» эмиттерного и коллекторного переходов. Это не универсальный, а специализированный элемент, главная область применения – входные каскады операционных усилителей.

Интегральные диоды – их функцию в интегральных элементах выполняют транзисторы с определенной коммутацией электродов.



БК-Э,      Э-Б

Б-ЭК

БЭ-К,      БК

Uпр   (В)

7-8

7-8

40-60

Iобр   (мА)

0,5-1

20-40

15-30



Напряжение пробоя больше у тех вариантов коммутации, в которых используется p-n переход. Но у них выше и больше обратные токи. Меньшее сопротивление пробоя и меньшие токи имеют варианты, в которых используется эмиттерный переход. Емкость максимальна у структуры Э,Б-К, емкость на подложке минимальна у структуры БЭ. По совокупным параметрам оптимальны схемы коммутации Э,Б-К и Э-Б. Для исключения воздействия смежных эмиттеров, которые образуют паразитные горизонтальные n-p-n транзисторы, расстояние между ними выбирают не меньше диффузионной длины носителей в базовом слое (10-15 микрон).





Многоколлекторные n-p-n транзисторы



Это практически многоэмиттерный транзистор, используемый в инверсном режиме. Общим эмиттером является эпитаксиальный слой, а коллекторами – n+ малых размеров. Для обеспечения достаточно высоких коэффициентов усиления в расчете на 1 коллектор, скрытый n+ слой необходимо располагать как можно ближе к базовому слою, а n+ коллекторы как можно ближе друг к другу. Структура с объединенными эмиттерными и коллекторными областями является основой интегральной инжекторной логики (И2Л).



Латеральный (горизонтальный) p-n-p транзистор Транзистор p-n-p используется как нагрузочный для n-p-n  переключателя транзисторов. Их изготовление одновременно с транзисторами типа n+-p-n по обычной технологии. Эмиттерные и коллекторные слои получаются на этапе базовой диффузии. Базовая область формируются на основе эпитаксиального слоя с подлегированием контактной области во время эмиттерной диффузии. Горизонтальные транзисторы имеют коэффициент усиления β 50-100, так как в них используется инжекция, то есть перенос не основных носителей заряда, только боковых областей эмиттера. Предельная частота 50 мегагерц, в том случае, если расстояние между эмиттером и коллектором 3-4 микрона. Если β будет 1,5-20 , причем частота 2-5 мегагерц, если расстояние 6-12 микрон. Для подавления действия паразитных p-n-p транзисторов (p-эмиттер, n-база, p-подложка): уменьшение площади дополнительной части эмиттера  использование скрытого n+ слоя вдоль границы эпитаксиального слоя и подложки

Режимы работы биполярного транзистора

Биполярные транзисторы

Структура МДП интегральных схем

Питание цепей коллектора

Преимущества и недостатки, а так же области применения Полевых Транзисторов

Транзисторы малой мощности

Транзисторы большой мощности

Транзисторы средней мощности

Изготовление транзисторов

  • Изучив этот раздел, вы сможете:
  • • Распознавание диффузионных и кремниевых планарных транзисторов из сплава.
  • • Осознайте преимущества кремниевой планарной технологии.
  • • Опишите основные этапы производства планарных транзисторов.

Рис. 3.2.1 Рассеивающий транзистор из сплава германия


Транзисторы с рассеиванием из сплава

Ранние транзисторы с биполярным переходом использовали различные методы для производства усилителя тока. Обычно в качестве базы транзистора использовалась тонкая германиевая пластина. Эмиттер и коллектор были изготовлены путем диффузии двух гранул индия (трехвалентного материала, имеющего три электрона в своей валентной оболочке) по обеим сторонам пластины с основанием N-типа, как показано на рис. 3.2.1.

В процессе синтеза индий диффундирует в германий. Когда два металла сливаются вместе, атомы индия (с 3 валентными электронами) смешиваются с атомами чистого германия (с 4 валентными электронами), создавая материал P-типа, в котором атомам индия будет не хватать одного электрона, и поэтому они будут связаны только с тремя. вместо четырех соседних атомов. Это создает «дырочный» носитель заряда на каждом атоме индия. Слияние прекращается непосредственно перед встречей двух областей P-типа. В результате получается чрезвычайно тонкий слой полупроводника N-типа (BASE), зажатый между двумя более толстыми слоями P-типа, которые образуют два других вывода, эмиттер и коллектор. Обратите внимание, что область типа P, используемая для коллектора, больше, чем область эмиттера. Это связано с тем, что большая часть тепла, выделяемого внутри транзистора, генерируется на переходе база/коллектор. Следовательно, этот переход должен быть больше, чтобы рассеять это дополнительное тепло.

Рассеянные транзисторы из сплава имеют несколько недостатков:

  • 1. У них плохая частотная характеристика, в основном из-за большой емкости перехода.
  • 2. Ток их коллектора увеличивается по мере повышения их температуры, что делает их уязвимыми к разрушению из-за теплового разгона.
  • 3. Они имеют относительно высокие токи утечки через переходы.
  • 4. Не выдерживают высокого напряжения.

Рис. 3.2.2 Многослойная конструкция


кремниевого планарного транзистора.

Кремниевые планарные транзисторы

Недостатки транзисторов из диффузионного сплава были преодолены в 1950-х годах путем разработки транзисторов, использующих кремний в качестве полупроводникового материала и планарной (слоистой) конструкции, показанной на рисунках 3.2.2–3.2.3. Эти транзисторы состоят из очень тонких слоев (или плоскостей) полупроводникового материала, напоминающих многослойный сэндвич). Конструкция более сложная, чем метод диффузии сплава, требующая многих отдельных этапов, нанесения оксидных слоев на кремниевую пластину и использования методов фотолитографии для вытравливания нежелательных областей кремния. Эти шаги повторяются с вариациями для создания необходимых шаблонов и слоев для формирования либо отдельных транзисторов, либо полных взаимосвязанных интегральных схем.

Хотя многие отдельные производственные этапы сложны, от формирования слитка очень чистого кремния, его разрезания на пластины и формирования на пластине необходимых компонентов, на одной кремниевой пластине одновременно могут быть изготовлены тысячи транзисторов. тогда этот метод конструкции становится намного дешевле и надежнее, чем метод диффузии сплава «по одному транзистору за раз».

После того, как транзисторы сформированы на пластине, каждый из них автоматически проверяется, и любые неисправные транзисторы помечаются пятном красителя. Затем пластина разрезается на отдельные транзисторы, а те, которые помечены как неисправные, выбрасываются.

Планарный процесс еще более эффективен при использовании для производства интегральных схем, когда на одном кремниевом кристалле одновременно изготавливается несколько взаимосвязанных транзисторов. Интегральные схемы, полученные этим методом, могут содержать всего несколько взаимосвязанных транзисторов (малая интеграция или SSI), сотни транзисторов (средняя интеграция или MSI), тысячи транзисторов (большая интеграция или LSI) или такие устройства, как микропроцессоры с миллионы взаимосвязанных транзисторов (Very Large Scale Integration или VLSI). Рис. 3.2.2–3.2.4 иллюстрируют основные этапы производственного процесса, предполагая, что пластина заполнена одиночными транзисторами.

Рис. 3.2.3 Процесс плоского построения.

  • Шаги на рис. 3.2.3

  • 1. Слой 1 — Сильно легированный кремний N-типа.
  • 2. Слаболегированный кремний N-типа нанесен поверх слоя 1, образуя двухслойный коллектор. (см. «Как работают BJT»).
  • 3. Часть коллекторного слоя вытравлена, чтобы сформировать углубление для базового слоя P-типа.
  • 4. Добавлен базовый слой типа P.
  • 5. Часть базового слоя стравливается, оставляя очень тонкий базовый слой.
  • 6. Добавлен сильнолегированный эмиттерный слой N-типа.
  • 7. Наконец, добавлены металлические соединители, позволяющие фиксировать провода после тестирования и отделять их от пластины.

Рис. 3.2.4 Готовый планарный кремниевый транзистор.
