ГОСТ 4252-75*
(СТ СЭВ 4946-84)
Группа Г16

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПОДШИПНИКИ ШАРИКОВЫЕ РАДИАЛЬНО-УПОРНЫЕ ДВУХРЯДНЫЕ

Основные размеры

Double-row angular ball bearings. Basic dimensions

ОКП 46 1500

Дата введения 1977-01-01

Постановлением Государственного комитета стандартов Совета Министров СССР от 15 ноября 1975 г. N 3508 срок введения установлен с 01.01.77

ВЗАМЕН ГОСТ 4252-48

* ПЕРЕИЗДАНИЕ (январь 1990 г.) с Изменениями N 1, 2, утвержденными в сентябре 1984 г., августе 1985 г. (ИУС 12-84, 11-85)

1. Настоящий стандарт распространяется на двухрядные радиально-упорные шариковые подшипники с предварительным натягом, предназначенные для восприятия комбинированных радиальных и осевых нагрузок при любом направлении действующих сил и моментов в изделиях, требующих жесткой фиксации вала.

Стандарт полностью соответствует СТ СЭВ 4946-84.

2. Основные размеры, масса и обозначения подшипников должны соответствовать указанным на чертеже и в табл.1-3.

d — номинальный диаметр отверстия внутреннего кольца; D — номинальный диаметр наружной
цилиндрической поверхности наружного кольца; B — номинальная ширина подшипника;
r — номинальная координата монтажной фаски.

Примечание. Чертеж не определяет конструкцию подшипника.

Таблица 1

Серия диаметров 2, серия ширин 3
Размеры, мм

Обозначение подшипников

d

D

B

r

rsmin

Масса, кг

3056200

10

30

14,3

1,0

0,6

0,05

3056201

12

32

15,9

0,06

3056202

15

35

0,07

3056203

17

40

17,5

0,10

3056204

20

47

20,6

1,5

1

0,17

3056205

25

52

0,19

3056206

30

62

23,8

0,31

3056207

35

72

27,0

2,0

1,1

0,48

3056208

40

80

30,2

0,65

3056209

45

85

0,70

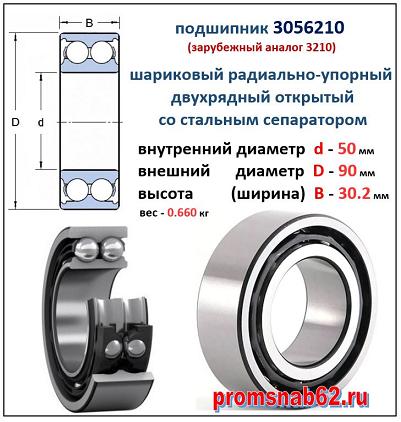

3056210

50

90

0,74

3056211

55

100

33,3

2,5

1,5

1,05

3056212

60

110

36,5

1,36

3056213

65

120

38,1

1,76

3056214

70

125

39,7

1,93

3056215

75

130

41,3

2,08

3056216

80

140

44,4

3,0

2

2,64

3056217

85

150

49,2

3,39

3056218

90

160

52,4

4,14

3056219*

95

170

55,6

3,5

2,1

5,00

3056220

100

180

60,3

6,10

3056221*

105

190

65,1

7,38

3056222

110

200

69,8

8,79

_______________

* Изготовлять по заказу потребителя.

Примечания:

1. Масса подшипников рассчитана для стали плотностью 7,85 кг/дм3.

2. rsmin — наименьший предельный размер r.

Таблица 2

Серия диаметров 3, серия ширин 3
Размеры, мм

Обозначение подшипников

d

D

B

r

rsmin

Масса, кг

3056302

15

42

19,0

1,5

1

0,13

3056303

17

47

22,2

0,19

3056304

20

52

2,0

1,1

0,23

3056305

25

62

25,4

0,37

3056306

30

72

30,2

0,58

3056307

35

80

34,9

2,5

1,5

0,78

3056308

40

90

36,5

1,05

3056309

45

100

39,7

1,41

3056310

50

110

44,4

3,0

2

1,90

3056311

55

120

49,2

2,48

3056312

60

130

54,0

3,5

3,17

3056313

65

140

58,7

2,5

4,01

3056314

70

150

63,5

5,04

3056315

75

160

68,3

6,16

3056316

80

170

6,93

3056317

85

180

73,0

4,0

3

8,30

3056318

90

190

9,23

3056319*

95

200

77,8

11,4

3056320

100

215

82,6

14,2

3056321*

105

225

87,3

16,4

3056322

110

240

92,1

19,9

________________

* Изготовлять по заказу потребителя.

Примечания:

1. Масса подшипников рассчитана для стали плотностью 7,85 кг/дм3.

2. rsmin — наименьший предельный размер r.

Таблица 3

d

rsmin для диаметров серии

2

3

10

0,7

—

12

0,7

—

15

0,7

1,1

17

0,7

1,1

20

1,1

1,3

25

1,1

1,3

30

1,1

1,3

35

1,3

1,8

40

1,3

1,8

45

1,3

1,8

50

1,3

2,3

55

1,8

2,3

60

1,8

2,5

65

1,8

2,5

70

1,8

2,5

75

1,8

2,5

80

2,3

2,5

85

2,3

—

90

2,3

—

(95)

2,5

—

100

2,5

—

(105)

2,5

—

110

2,5

—

Примечание. Значения rsmin, приведенные в табл.3, допускаются до 1 января 1989 г.

Пример условного обозначения двухрядного радиально-упорного шарикового подшипника легкой серии диаметров 2, серии ширин 3 с d=35 мм; D=72 мм; B27 мм:

Подшипник 3056207 ГОСТ 4252-75

1.2. (Измененная редакция, Изм. N 2).

3. Технические требования к подшипникам по ГОСТ 520-89*.

______________

* На территории Российской Федерации действует ГОСТ 520-2002. — Примечание изготовителя базы данных.

    4. Технические требования к посадочным местам вала и корпуса под подшипники — по ГОСТ 3325-85.

5. Значения статической (C0) и динамической (C) грузоподъемностей приведены в приложении.

(Введен дополнительно, Изм. N 1).


Статическая (C0) и динамическая (C) грузоподъемности,
Серия диаметров 2, серия ширин 3

Обозначение подшипника

d, мм

Грузоподъемность, H

C

C0

3056204

20

21200

13500

3056205

25

23400

15800

3056206

30

33700

23500

3056207

35

47000

32700

3056209

45

54100

40800

3056211

55

71500

56900

3056214

70

100000

85200

3056216

80

126000

108000

Примечание. Значения статической и динамической грузоподъемностей для остальных типов подшипников, размеры которых приведены в стандарте, будут вводиться по мере их освоения.

(Введено дополнительно, Изм. N 1).

Электронный текст документа

подготовлен АО «Кодекс» и сверен по:

официальное издание

М.: Издательство стандартов, 1990
