NE555: все об этом многоцелевом чипе

Интегральная схема 555 — одна из самых известных микросхем, которые вы найдете среди Электронные компоненты. Он может проявляться в различных формах, таких как NE555, NE555C, LMC555, TLC555, uA555, MC1455, LM555 и т. д. Причина того, что он является одним из самых популярных, заключается в его универсальности и количестве приложений, для которых его можно использовать, как вы можете видеть здесь.

В этом руководстве вы узнаете все, что вам нужно об этом чипе, а также как использовать его в своих будущих проектах, рекомендации купить дешево и т.д.

Индекс

• 1 Что такое NE555?
  • 1.1 Технические характеристики NE555
  • 1.2 Распиновка NE555
  • 1.3 555 История
  • 1.4 Приложения NE555
• 2 555 конфигураций
• 3 Где купить дешевый NE555

Что такое NE555?

NE555 или просто 555 — это микросхема, используемая для

генерировать импульсы, колебания или как таймер. Поэтому его можно использовать как осциллятор, для генерации задержек и т.п. Вы вообще можете найти его в различных корпусах, хотя наиболее распространенным является 8-контактный DIP (есть 14-контактные варианты), хотя он может быть и в круглом металлическом корпусе и даже в SMD для поверхностного монтажа.

Также можно найти версии NE555 с низким потреблением, и даже двойные версии. В этих двойных версиях внутри включены 2 идентичные схемы с вдвое большим количеством контактов, которые обычно известны как 556.

На техническом уровне эта схема должна постоянно питаться напряжением Vcc, а выходной ток может иметь довольно высокую силу тока, чтобы быть интегральной схемой. На самом деле, этот чип может даже

реле прямого привода и другие схемы с высоким потреблением без необходимости в дополнительных компонентах. Но для работы (управления) требуется минимальное количество внешних компонентов.

Многие зададутся вопросом, что такое что находится внутри этой интегральной схемы. Внутри NE555, как видно на предыдущем изображении, есть блок-схема с двумя ampificadores operacionales установленные в качестве компараторов, бистабильная схема типа RS, использующая свой отрицательный выход, инвертирующий выходной буфер для поддержки этого выходного тока и транзистор, используемый для разрядки внешнего конденсатора для синхронизации.

С другой стороны, также есть 3 внутренних резистора, которые отвечают за настройку контрольные уровни входа инвертора первого рабочего, а в неинвертирующего второго, при 2/3 и 1/3 напряжения Vcc соответственно. Ссылаясь на пороговое напряжение клеммы 6, когда оно превышает 2/3 напряжения питания или Vcc, то выход переходит на высокий логический уровень (1) и подается на вход R бистабильного, поэтому отрицательный выход переходит в 1, насыщая транзистор и начало разряда внешнего конденсатора. Одновременно выход 555 станет низким (0).

En другой операционный усилитель, если напряжение, приложенное к инвертирующему входу, упадет ниже 1/3 от Vcc, выход усилителя перейдет в высокий уровень (1), тем самым питая бистабильный вход S, переводя его выход в низкий уровень (0), поворачивая транзистор выключается и приводит к тому, что на выходе NE555 устанавливается высокий логический уровень (1).

Наконец, существует также сброс терминала на контакте 4, подключенном к входу R1 бистабильного триггера. Когда на этом выводе активируется низкий логический уровень (0), он может возвращать выход NE555 на низкий уровень (0) в любое время, когда требуется сброс.

Технические характеристики NE555

Лас- технические характеристики NE555, хотя это может варьироваться в зависимости от версии и производителя, чаще всего вы найдете:

• Vcc или входное напряжение: от 4.5 до 15В (есть версии до 2В). Те, что на 5 В, совместимы с семейством логики TTL.
• Входной ток (Vcc +5В): от 3 до 6 мА
• Входной ток (Vcc 5v): от 10 до 15 мА
• Максимальный выходной ток: 500 мА
• Максимальная рассеиваемая мощность: 600 мА
• Минимальное энергопотребление: 30 мВт при 5 В и 225 мВт при 15 В
• Диапазон рабочих температур: от 0ºC до 70ºC. Стабильность частоты составляет 0,005% на ºC.

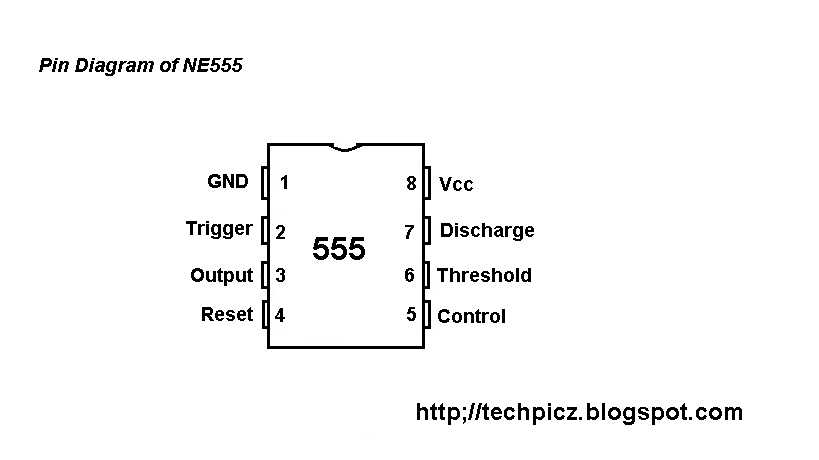

Распиновка NE555

NE555 в наиболее распространенном корпусе имеет 8 контактов. распиновка Это выглядит следующим образом:

• ЗЕМЛЯ (1): это отрицательный полюс источника питания, который обычно заземляется.
• Выстрел или триггер (2): Этот вывод устанавливает начало времени задержки, если он сконфигурирован как моностабильный. Когда на этот вывод подается менее 1/3 напряжения питания, произойдет срабатывание триггера.
• Выход или выход (3): где получен результат таймера, будь то в стабильном режиме, моностабильном и т. д.
• Перезагрузка или сброс (4): Если оно опустится ниже 0.7 вольт, выходной контакт потянет на низкий уровень. Если этот вывод не используется, его следует подключить к источнику питания, чтобы предотвратить сброс таймера.
• Контроль или управление напряжением (5): Когда NE555 находится в режиме регулятора напряжения, напряжение на этом выводе будет варьироваться от Vcc до почти 0 В. Таким образом, можно изменить время, или его также можно сконфигурировать для генерации линейных импульсов.
• Порог или порог (6): входной контакт для внутреннего компаратора, используемый для понижения выходного напряжения.
• Скачать или выгрузить (7): Используется для эффективной разрядки внешнего конденсатора, используемого для синхронизации.
• Вдк (8): это напряжение питания, клемма, на которую микросхема подается с напряжением от 4.5 до 16 В.

Всегда помни читайте даташит производителя, так как могут быть различия между различными продуктами 555. Кроме того, убедитесь, что вы используете чип правильно, отметив, что выемка на передней панели обращена вверх, чтобы соответствовать этой схеме выводов.

555 История

Схема 555 или NE555 была разработан Гансом Р. Камензиндом в 1971 году.. Я тогда работал в Signetics (в настоящее время принадлежит NXP Semiconductors). Ганс уже имел опыт в подобных проектах, ранее разрабатывая усилители широтно-импульсная модуляция (ШИМ) для аудиоаппаратуры его также интересовали PLL и т.д.

Камензинд предложил Signetics разработать мировая трасса основанный на PLL, и попросит руководство компании разработать его самостоятельно, используя ресурсы компании в обмен на сокращение его зарплаты вдвое. Менеджер по маркетингу компании принял предложение, несмотря на то, что другие коллеги по компании утверждали, что функциональность будущего 555 может быть заменена другими существующими чипами.

Проект займет нумерация 5xx, присвоенная аналоговым ИС. И, наконец, был выбран номер 555. Первая конструкция была пересмотрена в 1971 году и, хотя ошибок не было, она имела 9 контактов. Камензинду пришла в голову идея использовать прямой резистор вместо источника постоянного тока и уменьшить количество выводов до 8.

Функциональный дизайн с 8 контактами потребует второй обзор дизайна и прототип был наконец представлен в октябре 1971 года. Один из инженеров Signetics, присутствовавший при первом обзоре, основал другую компанию и сделал свою собственную 9-контактную версию. Тем временем Signetics начала производство и продажу NE555, как только смогла. В 1972 году она производилась 12 компаниями и стала одной из самых продаваемых схем.

Приложения NE555

Между Приложения NE555 есть таймеры или точные таймеры. Хотя изначально он был представлен как прецизионная схема задержки, вскоре он нашел бесчисленное множество применений, например, в качестве нестабильного генератора, линейного генератора, последовательного таймера и т. д. Так он стал одним из наиболее часто используемых чипов даже сегодня.

555 конфигураций

Лас- Конфигурации NE555 они состоят из ряда конденсаторов и резисторов, подключенных к их контактам. Таким образом, вы можете изменить время или режимы работы этой микросхемы. Вот некоторые из наиболее распространенных настроек:

• Моностабильная конфигурация: в этом случае на выходе NE555 изначально будет 0 (низкий уровень), а транзистор будет насыщен, препятствуя зарядке конденсатора С1. Если кнопка нажата, на триггерную клемму подается низкое напряжение, что приводит к изменению состояния защелки и переходу выхода в 1 (высокий уровень). В этом случае внутренний транзистор перестает проводить ток, и конденсатор С1 заряжается через внешний резистор R1. Когда напряжение на конденсаторе превышает 2/3 напряжения питания (Vcc), бистабильный сигнал меняет свое состояние, и выход возвращается к 0.

• нестабильный: в этой другой конфигурации, когда он подключен к источнику питания, конденсатор разряжается, а на выходе NE555 появляется высокий уровень (1), пока конденсатор не достигнет 2/3 Vcc с его нагрузкой. В этот момент триггер RS меняет уровень, и выход 555 становится равным 0 или низкому уровню. В этот момент конденсатор С1 (или С на изображении) начинает разряжаться через резистор R2 и, когда он достигает 1/3 напряжения питания, снова начинает заряжаться и так далее, пока поддерживается питание.

В случае использования конденсатора, для зарядки которого требуется то же время, что и для разряда, может быть получена неустойчивая симметричная волновая конфигурация.

• Конфигурация для сброса: если вы хотите сбросить цепь, вы можете подключить клемму сброса непосредственно к положительному полюсу или поддерживать высокий уровень с помощью резистора. Когда кнопка, показанная на следующей диаграмме, нажата, NE555 будет иметь выходной сигнал, равный 0, когда это необходимо. Это похоже на перезапуск таймера или перевод его в спящий режим.

• Широтно-импульсная модуляция (ШИМ): на управляющий вход NE555 можно подать сигнал переменного уровня, вызывающий увеличение ширины выходного импульса по мере увеличения уровня этого напряжения. Импульс также может поступать с большей или меньшей задержкой по мере увеличения или уменьшения напряжения, подаваемого на управляющий вход.



Где купить дешевый NE555

Вы можете найти его во многих специализированных магазинах электроники, хотя его также легко найти на Amazon по хорошим ценам. Немного

примеры рекомендуемых продуктов являются:

• Кейс с 50 генераторами импульсов NE555P
• Модуль NE555, чтобы упростить его использование с Arduino.
• В упаковке 10 модулей NE555N с соответствующими разъемами.

555 Таймер IC Распиновка Электронный символ Интегральные схемы и микросхемы Электронная схема, символ, разное, угол, электроника png

555 Таймер IC Распиновка Электронный символ Интегральные схемы и микросхемы Электронная схема, символ, разное, угол, электроника png

теги

• разное,
• угол,
• электроника,
• белый,
• текст,
• прямоугольник,
• электрический провод Провода Кабель,
• черный,
• номер,
• параллель,
• бумага Продукт,
• бумага,
• распиновка,
• мультивибратор,
• символ,
• линия,
• интегральные микросхемы,
• микросхема питания,
• таймер 555 Ic,
• площадь,
• астабилМультивибратор,
• марка,
• круг,
• принципиальная схема,
• схема,
• документ,
• электронная схема,
• электронный компонент,
• электронный символ,
• 555,
• схема подключения,
• png,
• прозрачный,
• бесплатная загрузка

Об этом PNG

Размер изображения

1280x759px

Размер файла

37. 17KB

MIME тип

Image/png

Скачать PNG ( 37.17KB )

изменить размер PNG

ширина(px)

высота(px)

Лицензия

Некоммерческое использование, DMCA Contact Us

• ток электричества, принципиальная схема Печатная плата Электронная схема, технология, разное, угол, текст png 1051x1500px 698.48KB
• 555 таймер IC Распиновка Электронный символ Электронная схема Astabil мультивибратор, печатная плата, угол, электроника, белый png 800x475px 20.61KB
• Печатная плата Значок электрической сети, линейная плата, синяя линия подключения, угол, электроника, симметрия png 2024x2291px 261. 34KB
• Электронный символ Электронный компонент Электронная схема Схема электронная, разное, угол, белый png 1280x896px 90.77KB
• Электронная схема Электроника Печатная плата Тату Схема подключения, электрическая схема, угол, электроника, текст png 850x1038px 235.93KB
• иллюстрация линии черного провода, электронная схема рабочего стола, схема, разное, угол, текст png 599x582px 69.18KB
• Электрические провода и кабель Электрический кабель Электронный символ Схема подключения, провод, Разное, электроника, электрические провода Провода png 1536x1536px 3.02MB
• org/ImageObject»> Интегральные схемы и микросхемы Триггер Электронная схема Двойной линейный пакет Electronics, 555, другие, электронное устройство, электрические выключатели png 500x500px 45.92KB
• Интегральные схемы и микросхемы Операционный усилитель Электронная схема JFET, интегральная схема, электроника, микросхема, микроконтроллер png 800x580px 468.89KB
• Переключатель передачи Электрические выключатели Контактор Электрические провода и кабели Схема подключения, электроэнергетика, Разное, электрические провода, кабель png 860x898px 675.66KB
• Электрический кабель Электричество Электрические провода и кабели Электротехника, розетка, Разное, электроника, электрические провода Провода png 1500x1197px 1.41MB
• org/ImageObject»> Транзистор 555 таймер IC Electronics Микросхема и микросхемы интегральные микросхемы, 555, электроника, другие, микроконтроллер png 800x600px 231.65KB
• Технология Евклидова электрическая сеть, схема чипа текстуру фона бесплатно, синий контур иллюстрации, угол, свободный Шаблон дизайна логотипа, текст png 800x800px 65.7KB
• Электронная схема Абстракция Печатная плата Настольные электрические сети, др., разное, синий, угол png 1024x1024px 252.19KB
• Электронный символ Принципиальная схема Электрическая схема Схема Электрическая сеть, символ, Разное, угол, электроника png 1280x832px 74.24KB
• Электролитический конденсатор Электронный символ Емкость Схема, схема, разное, угол, электроника png 1280x606px 4. 51KB
• иллюстрация желтой монтажной платы, принципиальная схема Печатная плата Электрическая сеть Электронная схема, компьютерная плата, компьютерная сеть, угол, электроника png 2754x1506px 115.76KB
• круглая синяя схема логотип, Печатная плата Компьютерные иконки Интегральные схемы и чипы Электронная схема, технология, разное, электроника, текст png 600x600px 54.38KB
• Электродвигатель Y-Δ transform Схема подключения Трехфазный электрический стартер, прочее, электроника, электрические провода Провода, другие png 600x581px 335.3KB
• 555 таймер IC Электронная схема Astable Multivibrator Интегральные схемы и микросхемы, 555, угол, электроника, текст png 845x768px 30. 38KB
• Электричество Символ Компьютерные иконки Электроэнергия Принципиальная электрическая схема, Разное, угол, электрические Провода Кабель png 1200x1200px 6.43KB
• Электронная схема Цифровая электроника Принципиальная схема Печатная плата, Компьютер, угол, белый, электроника png 500x500px 183.39KB
• Индуктор Электронный символ Электромагнитная катушка Электрическая сеть, катушка, угол, электроника, текст png 960x480px 21.42KB
• Схема заземления Электрические провода и кабели Электронный символ Электронная схема, заземление, угол, прямоугольник, электрические Провода Кабель png 1200x1824px 5.9KB
• org/ImageObject»> Электрический кабель Электрические провода и кабели Схема подключения Электроника, провода и кабели, Разное, электроника, электрические провода Провода png 800x765px 660.86KB
• Печатная плата Компьютерные иконки Электрическая сеть Электроника Электронная схема, технологические линии, угол, электроника, текст png 512x512px 13.93KB
• Принципиальная электрическая схема Arduino Uno Принципиальная электрическая схема, fanuc, угол, электроника, текст png 1047x627px 83.56KB
• Электронная символика Светодиодная схема Схема светодиодная Электронная схема, символ, разное, угол, белый png 1200x804px 15.88KB
• Индуктор Электромагнитная катушка Электронный символ Электрическая сеть, символ, Разное, угол, электроника png 1280x640px 54. 13KB
• Заземление Электронный символ Электрические провода и кабельная схема, заземление, разное, угол, электроника png 2000x1500px 14.02KB
• Границы и рамки Документ, границы газеты, границы, разное, угол png 768x1024px 6.01KB
• Иллюстрация печатной платы, Электронная схема Электрическая сеть Интегральная схема Печатная плата, творческий фон текстура чип цепи, текстура, синий, угол png 800x800px 449.33KB
• Колючая проволока Колючая лента Электрические провода и кабели, колючая проволока, Электрические Провода Кабель, техника, забор png 900x734px 482.32KB
• org/ImageObject»> Схема подключения Гитарный усилитель Электрический кабель Электрические провода и кабель Электронная схема, или, Разное, Электрический провод, Кабель png 1289x720px 229.5KB
• Перемычка Перемычка Электрические провода и кабели Электрический разъем, Штекерный провод, электроника, электричество Провода Кабель, кабель png 800x600px 183.26KB
• квадратный черный логотип, интегральные микросхемы и чипы Центральный процессор Computer Icons, чип, электроника, текст, компьютер png 1250x1250px 28.29KB
• Зарядное устройство Электронный символ Схема подключения Принципиальная схема, научная схема, угол, белый, электроника png 864x1024px 6.74KB
• org/ImageObject»> Печатная плата Принципиальная схема Icon, Science and Technology Line, синий, угол, электроника png 774x717px 47.37KB
• Электронная схема Печатная плата Электрическая сеть Принципиальная схема Die Antwoord, угол, электроника, текст png 1000x853px 315.98KB
• Электронная схема Печатная плата Электрическая сеть Инкапсулированный PostScript Computer Icons, Hitech, Разное, угол, электроника png 643x505px 53.85KB
• Сервомотор Электродвигатель Сервомеханизм Ардуино, серво, угол, электрический провод, кабель png 600x600px 148.97KB
• Последовательные и параллельные цепи Электронная схема Электрическая сеть Принципиальная схема Электрический ток, цепь, разное, угол, белый png 1280x833px 25. 79KB
• Земля Электронный символ Принципиальная схема Электрическая схема Схема, символ, Разное, угол, прямоугольник png 2000x3040px 14.26KB
• иллюстрация электрической цепи, электрическая сеть Печатная плата Электронная схема Электроника, дизайн электронной платы, угол, белый, текст png 1396x1445px 69.77KB
• Электронная схема Электрическая сеть Цифровая электроника, цифровая классификация, угол, электроника, текст png 1500x970px 280.84KB
• Электронный символ Электричество Электропроводка и кабель Электроэнергия, молния, угол, треугольник, электрический Провода Кабель png 1200x1200px 31.57KB
• org/ImageObject»> Электронная схема Электроника Компьютерные иконки Электронные компоненты, другие, угол, электроника, текст png 1200x630px 42.95KB
• Контурные линии, линии, креатив, белый и серый аннотация, угол, текст, монохромный png 2489x2489px 312.8KB
• Электронный символ Индуктор Схема Электрическая сеть Трансформатор, символ, Разное, угол, электроника png 1280x640px 7.29KB
• Реле Электронный символ Принципиальная схема Электрические выключатели, символ реле, угол, белый, электроника png 1024x666px 10.49KB

555 Распиновка таймера, характеристики, режимы работы и идеи проекта

Таймер IC 555 представляет собой универсальную интегральную схему, которую можно использовать для различных целей в электронных схемах. Инженер Ханс Камензинд впервые представил таймер 555 в 1972 году , и с тех пор он стал одной из самых популярных микросхем на рынке.

Его популярность обусловлена ​​простотой конструкции и широким спектром возможностей. Он функционирует как генератор , генератор прямоугольных импульсов с коэффициентом заполнения от 50% до 100% и таймер.

ИС таймера 555

На изображении ниже показано, что три резистора по 5 кОм, соединенные в конфигурации с делителем напряжения, дали название «таймер 555» . Поскольку полная внутренняя схема состоит из более чем 16 резисторов, 20 транзисторов, 2 диодов, триггера и многих других компонентов схемы, для лучшего понимания ниже приведено упрощенное представление внутренней схемы.

555 Таймер изнутри

Таймер 555 представляет собой двухрядную (DIP) ИС с 8 выводами . Кроме того, имеет два таймера 555 внутри микросхемы 556, которая доступна как 14 DIP , и четыре таймера 555 в четырехкратном таймере 558, , которая является ИС и доступна на рынке как 16-контактный DIP.

Содержание

1. Распиновка таймера 555
2. Технические характеристики таймера 555
3. Какие существуют режимы работы таймера 555?
4. Применение микросхемы таймера 555
5. Техническое описание таймера 555
6. 5 Интересные идеи проекта с использованием микросхемы таймера 555

555 Назначение выводов таймера

ИС таймера 555 имеет 8 контактов. Это означает, что имеется 8 отдельных контактов: заземление, триггер, выход, сброс, управляющее напряжение, пороговое значение, разрядка и питание.

555 Распиновка таймера

Названия контактов и роли, которые они играют в схеме, приведены в таблице ниже.

Номер контакта	Название контакта	Описание
1	Заземление (GND)	У этой булавки нет никакой уникальной цели. Он имеет стандартное заземление. Этот контакт должен быть подключен к земле, чтобы таймер работал.
2	Триггер (TRIG)	Штифт триггера номер два. Таймер запускается, когда напряжение на выводе 2 падает ниже одной трети напряжения питания, поскольку триггер является активным триггером низкого уровня. Выход на контакте 3 становится высоким, когда 555 активируется с помощью контакта 2.
3	Выходной контакт (ВЫХОД)	Выходной контакт имеет номер 3. Выход таймера 555 является цифровым по своей природе. В любом случае он высокий или низкий. Выход может быть высоким, что близко к напряжению питания, подключенному к контакту 8, или низким, что очень близко к 0 В. Нагрузка, которую вы хотите, чтобы таймер 555 запитал, подключена к этому контакту.
4	Контакт сброса (RST)	Контакт сброса — контакт 4. С помощью этого контакта можно перезапустить отсчет времени таймера 555. Как и триггерный вход, этот вход имеет активный низкий уровень. Таким образом, для работы таймера 555 контакт 4 должен быть подключен к напряжению питания. Если мы подключим этот контакт к земле, таймер 555 прервется и не запустится снова, пока контакт 2 не будет использован для его запуска еще раз.
5	Управляющее напряжение (CTRL)	Контакт 5 — это контакт управления напряжением, используемый для управления шириной импульса выходного сигнала, а также уровнями напряжения порогового и триггерного контактов. Форма выходного сигнала изменяется, когда на этот вывод подается внешнее напряжение. Этот вывод просто напрямую подключается к земле в цепях таймера 555, как правило, через крошечный конденсатор примерно на 0,01 мкФ. Этот конденсатор уменьшает колебания напряжения питания, которые могут повлиять на работу таймера.
6	Порог	Пороговый вывод 6. Его функция заключается в отслеживании напряжения на конденсаторе, разрядившемся на выводе 7. Цикл синхронизации завершается, и выход на контакте 3 становится низким, когда это напряжение превышает 2/3 напряжения питания (Vcc).
7	Разрядка	Разрядный контакт имеет номер 7. Через этот контакт разряжается внешний конденсатор, который управляет временным интервалом в сочетании с резистором. В большинстве конструкций вывод 7 соединен с землей через конденсатор и с напряжением питания через резистор.
8	Источник питания (VCC)	Этот контакт подает питание на микросхему. Требуется напряжение не менее 4,5В и не более 15В. Схемы таймеров 555 часто питаются от одной 9-вольтовой батареи.

555 Описание контакта

Таймер одинарной точности Texas Instruments NE555P (упаковка из 10 шт.)

Технические характеристики таймера 555

• От + 5 В до + 18 В на таймер 555 может подаваться широкий диапазон входных напряжений питания.
• Максимальный ток нагрузки 200 мА.
• Максимальная рассеиваемая мощность составляет 600 мВт.
• Диапазон рабочих температур от 0 до 75 °C.
• Из-за высокого выходного тока выходной сигнал микросхемы таймера 555 может управлять ТТЛ (транзисторно-транзисторной логикой).

Какие существуют режимы работы таймера 555?

IC555 имеет всего 3 режима работы: моностабильный, нестабильный и бистабильный. Для каждого из этих режимов требуется внешняя схема для определенного выхода:

• Моностабильный: одиночный импульс фиксированной длины
• Бистабильный: либо высокий, либо низкий выходной импульс
• Нестабильный: непрерывный выходной импульс (…высокий-низкий-высокий-низкий….)

Моностабильный режим

555 Таймер как моностабильный мультивибратор

В ответ на входной сигнал триггера, такой как нажатие кнопки, моностабильная схема генерирует высокий импульс заданной длины в зависимости от номинала конденсатора и резистора. Термин «моностабильный», что означает «одно стабильное состояние», относится к выходу схемы, который остается в низком состоянии до тех пор, пока не появится триггерный вход.

Эта схема идеально подходит для механизма «нажми и работай» выставочной модели. Механизм модели может быть запущен посетителем, нажав кнопку, и он отключится сам по себе через заданное время.

Бистабильный режим (или триггер Шмитта)

Триггер Шмитта, также известный как бистабильный режим , имеет два стабильных состояния: высокое и низкое. Выход схемы переходит в высокое состояние, когда на триггерный вход устанавливается низкий уровень. Выход переходит в состояние низкого уровня, когда на вход сброса устанавливается низкий уровень.

Использование этого типа схемы в автоматизированной модели железной дороги идеально, когда поезду необходимо двигаться вперед и назад по одному и тому же участку пути. На каждом конце пути будет установлена ​​​​кнопка (или геркон с магнитом на нижней стороне поезда), так что, когда поезд наезжает на нее, он либо запускает, либо сбрасывает бистабильный режим.

Выход 555 будет управлять реле DPDT, подключенным в качестве реверсивного переключателя, чтобы переключать направление тока, подаваемого на рельсы, которые будут поворачиваться вокруг направления движения поезда.

Нестабильный режим

555 Таймер в нестабильном режиме

Термин «нестабильный» относится к схеме, в которой отсутствует стабильное состояние. Создается «прямоугольная» волна, которая непрерывно и без вмешательства человека чередует высокие и низкие состояния.

Включая и выключая двигатель через заданные промежутки времени, такую ​​схему можно использовать для обеспечения неравномерного движения устройства. Его можно использовать в качестве «тактового» импульса для других цифровых микросхем и схем, а также для мигания светодиодов и ламп.

Применение микросхемы таймера 555

Одной из самых популярных интегральных микросхем в цифровой электронике является таймер 555. Ниже приведены некоторые типичные области применения и способы использования таймера 555:

• Генерация импульсов, сигналов и прямоугольных импульсов
• В качестве моностабильного и нестабильного мультивибратора
• Генерация временной задержки, точная синхронизация и последовательная синхронизация
• Триггер Шмитта
• Генерация ступенчатого тона, генератора тональных импульсов и линейной рампы
• Используется в тахометрах и измерениях температуры
• Преобразователи постоянного тока в постоянный и регуляторы напряжения постоянного тока
• Используется для счетверенных таймеров и в качестве элемента триггера
• Может использоваться для преобразователя напряжения в частоту
• Также используется в делителе частоты

555 Лист технических данных таймера

Ниже приводится техническое описание таймера 555:

NE555 Лист технических данных таймера

LM555 Таймер технических данных

5 Классные идеи проекта с использованием микросхемы таймера 555

1. Детектор движения с использованием таймера NE555

Эта схема построена на пассивном инфракрасном датчике (PIR), который включает устройство, когда кто-то приближается к нему. Его можно использовать для выявления кражи или незаконного доступа в здание или зону ограниченного доступа. Когда человек приближается к месту, где он находится, он также может включать свет. Среди применений этой схемы — системы безопасности, освещение коридоров и ванных комнат.

2. Проверка скорости на шоссе

Дорожная полиция может счесть это средство проверки скорости полезным. Он не только покажет скорость автомобиля в цифровом виде, но и подаст звуковой сигнал в случае превышения ограничения скорости на шоссе. (Подробнее)

3. 555 Схема светофора IC Model

Это модель схема светофора. Эта схема включает зеленый светодиод, поддерживает его включенным некоторое время, затем ненадолго включает желтый светодиод перед включением красного светодиода, который остается включенным почти столько же времени, сколько и зеленый светодиод. (Подробнее)

4. Схема удвоения постоянного напряжения с помощью таймера 555

Эта схема принимает входное постоянное напряжение любого значения от 5 до 15 вольт и выдает удвоенное входное напряжение. (Подробнее)

Рубрики ИС и КОМПОНЕНТЫ, Распиновка

555 Таймер IC – Распиновка, характеристики и принцип работы » ElectroDuino

555 Схема таймера, 555 Таймер IC Эквивалент IC, 555 Моностабильный таймер, Приложения, эквивалент, функции, ic 555, схема контактов ic 555, микросхема таймера NE555, конфигурация контактов, схема контактов, разводка контактов, технические характеристики, принцип работы

Привет друзья! Добро пожаловать в ElectroDuino. Этот блог основан на таймере 555 IC . Здесь мы обсудим введение в микросхему таймера 555, схему выводов микросхемы, режимы работы, функции, эквивалент микросхемы таймера 555 и приложения.

Содержание

Введение

555 ИС таймера одна из самых популярных и наиболее используемых ИС всех времен. Эта ИС была разработана Хансом Р. в 1971 году. Камензинд. Эта ИС может использоваться как временная задержка, как генератор и как элемент триггера среди других приложений.

Конфигурация контактов ИС



Таймер NE 555 Схема контактов ИС/выводы/конфигурация контактов

Номер контакта 900 58	Контакт Название	Описание контакта
1	Заземление	Опорное напряжение заземления (ноль вольт).
2	Триггер	Контакт-2 является триггерным контактом, отвечающим за переход триггера из состояния установки в состояние сброса. На выводе OUT таймера 555 устанавливается высокий уровень, и начинается временной интервал, когда входное напряжение триггерного контакта падает ниже ½ напряжения CONTROL. Поэтому просто мы можем сказать, что выход таймера зависит от амплитуды внешнего триггерного импульса, который подается на триггерный контакт
3	Выход	Контакт 3 — это выходной контакт, который обычно подключается к нагрузке. Существует два способа подключения нагрузки к выходной клемме. .1. Нагрузка, подключенная между выходом и выводом заземления, называется , обычно на нагрузке . 2. Нагрузка, подключенная между выходом и контактом заземления, называется нормально разгруженной .
4	Сброс	контакт 4 — это клемма сброса, которая используется для отключения или сброса таймера. Когда на контакт 4 подается отрицательный импульс, микросхема сбрасывается или отключается. Следовательно, если этот вывод не будет использоваться для целей сброса, его следует подключить к + VCC, чтобы избежать любой возможности ложного срабатывания.
5	Управление	Контакт 5 — это контакт управляющего напряжения. Он обеспечивает доступ к внутреннему делителю напряжения (по умолчанию 2/3 VCC). Этот вывод используется для управления шириной импульса выходного сигнала, а также уровнями порога и триггера. В большинстве приложений этот вывод не используется, на этот раз он должен быть подключен к земле через конденсатор емкостью 10 нФ (0,01 мкФ), чтобы избежать проблем с шумом.
6	Пороговое значение	Вывод 6 является пороговым выводом. Это неинвертирующий вход компаратора 2, временной интервал (выход высокий) заканчивается, когда напряжение на этом выводе превышает напряжение на контакте CONTROL. Установленное состояние триггера может зависеть от амплитуды порогового вывода.
7	Разрядка	Контакт-7 является контактом разряда, его можно использовать для разрядки конденсатора между интервалами, в фазе с выходом.
8	Поставка	PIN-8-штифт подачи напряжения, приложенное напряжение на этом контакте обычно от + 5 В + 18 В с уважением к земле (контакт 1).

Режимы работы таймера 555 IC

Режимы работы таймера 555 бывают нестабильными, бистабильными и моностабильными.

Нестабильный режим :

В этом режиме выходной контакт вырабатывал прямоугольные импульсы определенной частоты. Эта схема нестабильного режима реализована с использованием двух резисторов R1, R2 и одного конденсатора C. Выходная частота зависит от значения резисторов R1, R2 и C. Когда в цепь подается напряжение, конденсатор непрерывно заряжается через два резистора. и генерирует импульсы непрерывно. В этой схеме управляющий вывод не используется, он соединен с землей через конденсатор емкостью 10 нФ во избежание электрических помех. Расчет частоты показан на рисунке ниже.



ИС таймера NE 555 Расчет нестабильного режима ИС таймера NE 555 Принципиальная схема нестабильного режима

Моностабильный режим:

В этом режиме выходной контакт ИС таймера 555 генерирует только один импульс. Выходной импульс микросхемы таймера 555 заканчивается, когда напряжение на конденсаторе становится равным 2/3 напряжения питания. Эта ширина импульса может зависеть от регулировочных значений резистора и конденсатора. конденсатор Если к i/p цепи через кнопку подается активирующий импульс, то конденсатор заряжается, и схема таймера выдает высокий импульс, который остается высоким до тех пор, пока конденсатор полностью не разрядится.

Ширина выходного импульса времени t определяется как

t = ln(3) . Р . C

Где
t в секундах (время),
R в омах (сопротивление),
C в фарадах (емкость),
ln(3) — натуральный логарифм 3 константы

Таймер NE 555 IC Схема моностабильного режима

Бистабильный режим:

В бистабильном режиме выходной контакт выдает 2 сигнала стабильного состояния: НИЗКИЙ и ВЫСОКИЙ.
