Глава 4 РАЗРАБОТКА ПРОЕКТА (СХЕМЫ) ЭЛЕКТРОСНАБЖЕНИЯ / Прорыв в электросеть. Как подключиться к электросети и заключить договор энергоснабжения

Что такое однолинейная схема электроснабжения и зачем нужна

Однолинейная схема электроснабжения является техническим документом, на котором отображаются все элементы электрической сети объекта с указанием их характеристик и параметров, а также установленная и расчётная мощности объекта в целом. Термин «однолинейная» означает, что все электрические соединения, существующие на объекте, вне зависимости от их фазности, на схеме отображаются одной линией. Правила оформления однолинейных схем регламентированы ГОСТ 2.702-2011 «Единая система конструкторской документации (ЕСКД). Правила выполнения электрических схем». Основное предназначение подобной исполнительной документации – информативность и предоставление визуального восприятия о конфигурации электрической сети объекта, необходимого для принятия решений при эксплуатации энергетического хозяйства.

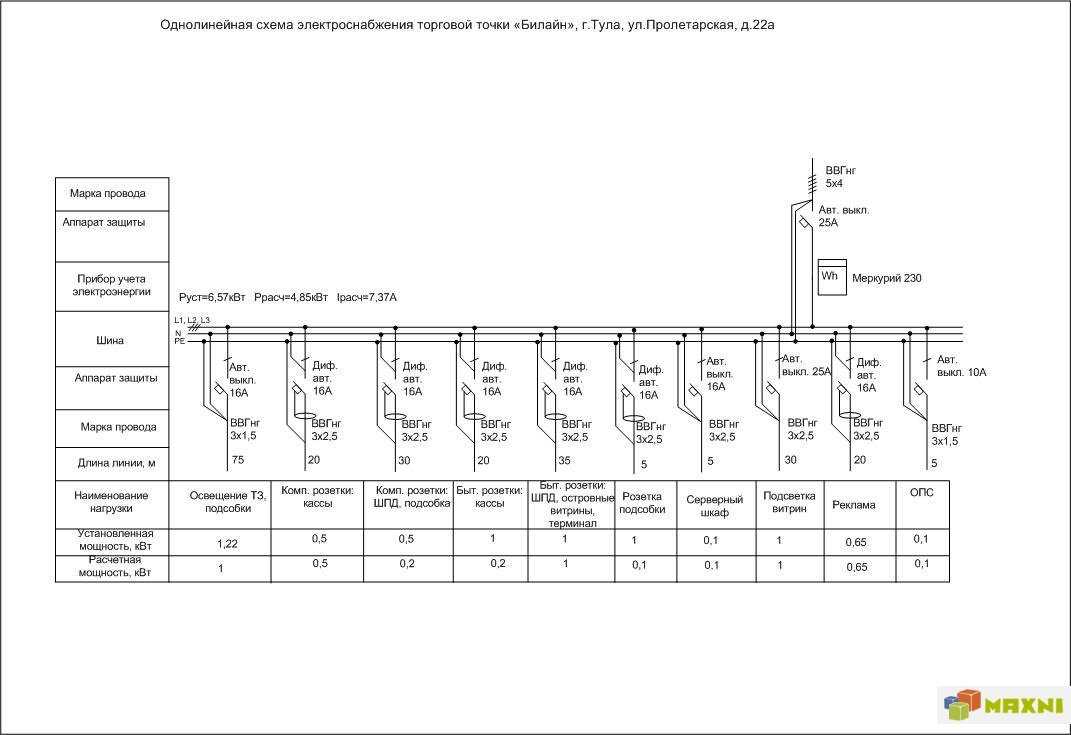

Пример оформления однолинейной схемы электроснабжения промышленного предприятия

Принципиальная однолинейная схема

Для того, чтобы понять, что такое однолинейная схема электроснабжения, нужно, как говорилось ранее, определиться с ее структурой.

Итак, по своим структурным особенностям, а также по практической значимости такой тип схем носит принципиальный характер. Это означает, что однолинейная схема является еще и принципиальной.

Что же такое принципиальная однолинейная схема и как начертить однолинейную схему электроснабжения? Принципиальная она потому, что является типовой при составлении проекта электроснабжения любого вида объекта.

Пример проекта электроснабжения многоэтажного здания

Назад

Вперед

В последующем схема вносится в структурные части определенного рода дополнений и рекомендаций, которые составляются исходя из спецификации условий самого объекта (берутся во внимание его эксплуатационные задачи). Это послужило толчком для того, чтобы разделить однолинейные схемы на два вида, а именно: на расчетную однолинейную схему и исполнительную. Поэтому, если появляется необходимость в проектировании такой принципиальной схемы, нужно сначала определиться, какой из видов ее проектирования нужно реализовывать. Как следствие, представляется необходимость рассматривать отдельно расчетную и отдельно исполнительную однолинейную схему.

Виды однолинейных электрических схем

В зависимости от того, на каком этапе выполнения работ по созданию электрической сети объекта составляется однолинейная схема, зависит её вид и прямое предназначение. На этапе разработки проектной документации составляется расчётная однолинейная схема, служащая основным документом для расчёта параметров системы электроснабжения. Именно этот документ необходим для последующих согласований с органами, выдающими технические условия для подключения объекта строительства к действующим электрическим сетям, каковыми являются электросетевые организации в месте размещения объекта-потребителя электрической энергии.

К сведению! Порядок получения технических условий на подключение к электрическим сетям регламентирован рядом документов. Среди них: Постановление Правительства РФ № 861 от 27.12.2004 «Об утверждении Правил недискриминационного доступа к услугам по передаче электрической энергии и оказания этих , «Правил недискриминационного доступа к услугам администратора торговой системы оптового рынка и оказания этих . Все нормативные документы должны быть учтены при разработке документации обязательно.

Расчётная схема квартирного щита загородного дома

На этапе эксплуатации объекта составляются однолинейные исполнительные схемы, на которых отображаются все изменения, вносимые в конфигурацию электрической сети в процессе её использования. Это может быть связано с модернизацией используемого оборудования или его заменой, добавлением новых мощностей или изменением конфигурации магистральных и групповых линий. На крупных объектах, где система электроснабжения подразделяется на несколько уровней, однолинейные схемы составляются по каждой группе потребителей: «объект в целом – цех – участок» и т. д. Изначально делается рисунок, отображающий подстанции (ТП) и конфигурацию сетей их объединяющих, затем схема ТП или ГРЩ (главный распределительный щит) и затем − каждого силового или осветительного щитка, имеющегося на объекте.

К сведению! На объектах различной формы собственности за ведение технической документации и её соответствие предъявляемым требованиям отвечает лицо, ответственное за энергохозяйство (ПТЭЭП гл.1.2 «Обязанности, ответственность потребителей за выполнение правил»).

Исполнительная схема 2-трансформаторной подстанции

На основе однолинейных разрабатываются прочие электрические схемы системы электроснабжения: структурные и функциональные, принципиальные и монтажные.

Расчетная схема электроснабжения

И это далеко не весь перечень узлов, входящих в различные части, составляющей любой электросети. В связи с этим их принято разделять на такие виды: Структурные, которые отображают общую картину электросети и установок.

Расчетная однолинейная схема является основой для разработки электрических принципиальных и электромонтажных схем, необходимых для выполнения монтажных работ. В домашних условиях своими руками ее можно начертить вручную или специальной чертежной программы на компьютере. Скиньте посмотреть пожалуйста! Но вот часть его приложения нет: Что такое: 1. Рассмотрим пример однолинейной схемы квартиры также можно использовать для электроснабжения дома : Фото — пример однолинейной схемы Для защиты групповых линий от перегрузки и общей цепи помещения от электрического замыкания, используются автоматические выключатели. Обозначения условные графические в схемах.

Ниже приведем пример создания однолинейной типовой схемы электроснабжения для жилой квартиры, частного дома, производственного или социального объекта. Её назначение скорее необходимо для выявления недочётов и нарушений и применяется при модернизации и перерасчёте электросети.

Однолинейная схема электроснабжения своими руками Такая однолинейная схема электроснабжения того или иного объекта должна соответствовать нормам ГОСТ. В частности, программа AutoCAD вам поможет создать проект офиса, торгового центра, частного дома или другого строительного объекта.

Что такое однолинейная схема электроснабжения и как ее заказать?

Она выполняется тогда, когда возникает необходимость ввести серьезные изменения в проект по результатам обследования действующей электроустановки и выявления несоответствий существующим нормативам и правилам. Граница зоны ответственности отображается в Договоре на электроснабжение конкретного объекта.

Проектирование однолинейных схем — наиболее важная часть проекта, которая в дальнейшем успешно может заменить и сам проект. По своей сути особо принципиальных различий между ними нет, за исключением назначения каждого из видов. Специальные — отображают проектируемые части по отдельности. Обычно владелец сетей всегда требует установки шкафа учета в точке подключения, поскольку, как было сказано, за участок линии от точки подключения до объекта эксплуатационную ответственность несет потребитель.

Фото — Принципиальная схема подстанции Именно благодаря такой подаче информации, в итоге получается достаточно простой чертеж, четко передающий основные параметры сети питания. В этом документе указываются общепринятые варианты черчения подобных элементов. Как читать электрические схемы

Принципы проектирования однолинейной схемы электроснабжения

При разработке и оформлении исполнительной документации необходимо выполнять требования к подобным документам, отражённым в нормативной литературе, а также ПТЭЭП и ПУЭ («Правила устройства электроустановок»).

Что должна включать однолинейная схема электроснабжения

На однолинейных схемах электроснабжения должна быть отражена следующая информация, а именно:

• граница зоны ответственности организации, поставляющей электрическую энергию, и её потребителя;

К сведению! Граница зоны ответственности отображается в Договоре на электроснабжение конкретного объекта.

Отображение зоны балансовой принадлежности на схеме электроснабжения объекта

• вводно-распределительные устройства (ВРУ) или ГРЩ, а также трансформаторные подстанции, стоящие на балансе потребителя с отображением устройств АВР (автоматическое включение резерва), если таковые имеются;

Важно! При наличии в системе электроснабжения автономного источника питания он должен быть отражён на однолинейной схеме в обязательном порядке.

• приборы учёта электрической энергии с указанием коэффициента трансформации трансформаторов тока при использовании счётчиков, работающих на вторичном токе в 5 Ампер;
• информация обо всех имеющихся на объекте распределительных шкафах как силового оборудования, так и системы освещения;
• длины магистральных электрических линий с указанием марки кабелей, проводов и способов их прокладки;
• технические параметры и состояние в рабочем положении всех устройств автоматического отключения, к которым относятся автоматические выключатели, УЗО и предохранители;
• данные обо всех электрических нагрузках, подключаемых к отображаемому на схеме оборудованию, с указанием их мощности, тока и cos ϕ.

Вариант выполнения расчётной однолинейной схемы электроснабжения административного здания

Этапы проектирования

Наличие однолинейной схемы электроснабжения является обязательным условием для получения разрешения на подключение объекта строительства к сетям электроснабжающей организации, поэтому прежде, чем приступать к её разработке, необходимо запросить технические условия.

В связи с этим все работы по проектированию схемы электроснабжения можно разбить на несколько этапов:

1. Запрос и получение технических условий;
2. Разработка однолинейной схемы электроснабжения на основании полученных документов;
3. Согласование разработанной документации в организации, выдавшей технические условия.

Вариант оформления технических условий на электроснабжение

Правила оформления, требования ГОСТов

При оформлении однолинейной схемы электроснабжения необходимо соблюдать требования ГОСТов, регламентирующих этот процесс, а именно:

• ГОСТ 2.709-89 «Единая система конструкторской документации (ЕСКД). Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах»;
• ГОСТ 2.755-87 «Единая система конструкторской документации (ЕСКД). Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения»;
• ГОСТ 2. 721-74 «Единая система конструкторской документации (ЕСКД). Обозначения условные графические в схемах. Обозначения общего применения (с Изменениями №№ 1, 2, 3, 4)»;
• ГОСТ 2.710-81 «Единая система конструкторской документации (ЕСКД). Обозначения буквенно-цифровые в электрических схемах (с Изменением № 1)».

Вариант оформления однолинейной схемы электроснабжения в соответствии с данными ГОСТами приведён наследующем рисунке.

Расчётная однолинейная схема электроснабжения жилого дома

Условные обозначения, используемые при составлении однолинейных схем

Все элементы системы электроснабжения отображаются на схеме в виде графических изображений, которые регламентированы нормативной литературой, указанной в предыдущем разделе статьи. Электрические коробки и шкафы различного назначения изображаются следующим образом.

Электроустановочные изделия (розетки и выключатели), в зависимости от конструкции и типа исполнения, отображаются вот так

Приборы электрического освещения изображаются следующим образом

Силовые трансформаторы и трансформаторы тока изображаются так

Электроизмерительные приборы имеют следующий вид на схемах электроснабжения, в соответствии с ГОСТ

Пересечение электрических линий и места соединения электропроводки, а также заземление выглядят следующим образом

Коммутационные устройства (автоматические выключатели и пускатели, короткозамыкатели и отделители, а также прочие аппараты) изображаются так

Для того чтобы узнать, как правильно оформить исполнительную документацию, необходимо изучить все требования ГОСТов или воспользоваться специальной компьютерной программой, которая учтёт все эти требования в автоматическом режиме при её использовании

Условные обозначения

Условные обозначения на однолинейной схеме
Обозначения на электрических схемах строго стандартизированы. Все обозначения подробно описаны в ЕСКД – Единой Системе Конструкторской Документации. ЕСКД, в свою очередь, опирается на требования соответствующих ГОСТов.

Сходные элементы, например рубильники и автоматические выключатели, имеют похожие обозначения. Различия заключаются в некоторых деталях, о которых нельзя забывать. То же самое относится ко всем прочим элементам: катушкам реле, контакторов, измерительным приборам и так далее.

При составлении однолинейной схемы категорически запрещается использование нестандартных обозначений во избежание путаницы и неоднозначного толкования.

Данная ситуация может возникнуть при использовании для прорисовки схем различного программного обеспечения. Разработанные, в основном за рубежом, подобные программы имеют библиотеки графических изображений элементов, не соответствующие отечественной нормативной документации.

Программы для оформления исполнительной документации

В настоящее время чтобы оформить разработанную однолинейную схему в соответствии с требованиями ГОСТ, достаточно просто только наличия персонального компьютера и специального программного обеспечения, позволяющего выполнить эту работу. Существует несколько видов компьютерных программ, предназначенных для этих целей:

1. «Компас-Электрик» – бесплатная программа, достаточно проста в использовании, пользуется популярностью среди инженерно-технических работников, трудящихся в службах главного энергетика предприятий различного профиля.

   Составление электрической схемы с использованием «Компас-Электрик»

2. «Microsoft Visio» – бесплатная программа, которой, как правило, пользуются люди при составлении схемы электроснабжения частного дома или квартиры в разовом случае.
3. «1-2-3 схема» − бесплатная программа, популярная среди студентов и начинающих специалистов в этой области техники.
4. «Eagle» − программа реализуется в бесплатном и платном пакетах, различающихся по своим техническим возможностям.
5. «DipTrace» − программа используется для составления электрических схем и рисования печатных плат, используемых при изготовлении электронных устройств.
6. «AutoCAD Electrician» − одна из наиболее известных и распространённых программ, используемых как профессиональными проектировщиками, так и простыми пользователями, имеющими достаточный опыт работы на компьютерной технике.

Работа по составлению однолинейной схемы распределительного щита в программе «AutoCAD Electrician»

Как нарисовать принципиальную схему

• Часть 1: Что такое принципиальная схема?
• Часть 2: Символы часто используемых цепей
• Часть 3: Как легко сделать принципиальную схему?
• Часть 4: Особенности, которые делают EdrawMax выдающимся
• Часть 5: Примеры принципиальных схем
• Часть 6: Заключение

Часть 1: Что такое принципиальная схема?

Принципиальные схемы иллюстрируют состав электрических цепей. Он будет состоять из электрических соединений, источников питания, выключателей, соединений проводов и т. д.

Принципиальные схемы используются профессионалами для проектирования, построения и обслуживания цепей в помещениях или сооружениях. Студентов также учат использовать электрические схемы, чтобы понять основные принципы питания и электричества.

Преимущество схемы заключается в том, что она действует как универсальный справочник по схеме. Это особенно удобно для специалистов по техническому обслуживанию электрооборудования, которым необходимо понимать и точно знать, как устроены схемы конструкции.

Часть 2: Символы часто используемых цепей

• Ячейка: Ячейка означает электроснабжение. Один элемент часто называют батареей, но, строго говоря, батарея представляет собой две или более ячеек, соединенных вместе. Он представлен длинной и короткой параллельными линиями.
• Аккумулятор: Аккумулятор состоит из более чем одной ячейки. Больший терминал (слева) положительный (+). Он представлен набором длинных и коротких параллельных линий.
• Провод: Пропуск тока из одной части цепи в другую. Это соединительный провод между двумя компонентами.
• Резистор: Резистор используется для ограничения протекания тока. Он представлен зигзагообразной линией.
• Переключатель: Двухпозиционный переключатель пропускает ток только тогда, когда он находится в закрытом (включенном) положении. Обычно это представлено разрывом прямой линии путем подъема части линии вверх по диагонали.
• Амперметр: Амперметр используется для измерения силы тока. Обозначается буквой А в круге.
• Вольтметр: Вольтметр используется для измерения напряжения. Обозначается буквой V в круге.
• Двигатель: Преобразователь преобразует электрическую энергию в кинетическую. Обозначается буквой М в круге.
• Лампа: Преобразователь, преобразующий электрическую энергию в свет.

Часть 3: Как легко сделать принципиальную схему?

Шаг 1: Старт EdrawMax .

Шаг 2: Перейдите к [ Новый ]>[ Электротехника ]>[ Схемы и логика

]

Шаг 3: Выберите один шаблон принципиальной схемы для редактирования или щелкните знак [+], чтобы начать с нуля.

Шаг 4: Вы можете экспортировать файл в графику, PDF, редактируемый файл MS Office, файл SVG и Visio vsdx.

Шаг 5: И вы можете поделиться своей диаграммой с другими через социальные сети и онлайн-страницу веб-сайта.

Часть 4: Особенности, которые делают EdrawMax выдающимся

• Edraw имеет встроенный набор красивых тем с расширенными эффектами. Легко изменить всю диаграмму, изменив активную тему всего за несколько кликов. Вам не обязательно быть профессионалом в дизайне.
• Все документы Edraw представляют собой векторные графические файлы высокой четкости, доступные для просмотра и редактирования.
• Для автоматического форматирования предусмотрен набор интеллектуальных инструментов. Вы можете легко упорядочивать, вращать, группировать и выравнивать объекты.
• Edraw предлагает различные параметры настройки, с помощью которых вы можете настроить ширину линии, цвет линии, стиль линии, размер шрифта, стиль шрифта, цвет текста и многое другое.
• Легко добавлять изображения и редактировать текст.

Часть 5: Примеры принципиальных схем

Пример 1: Цепь постоянного тока

Схема цепи постоянного тока в задачах, связанных с законом Ома. Наиболее распространенными конфигурациями цепи постоянного тока являются последовательные; параллельно; два контура, несколько источников; делитель напряжения; комбинация, один источник; и батарея с внутренним сопротивлением.

Пример 2: Схема цепи АРУ

Это пример схемы автоматической регулировки усиления (АРУ). Это схема регулирования обратной связи с обратной связью, используемая в усилителе. Чаще всего это наблюдается в таких устройствах, как радиоприемники и радарные системы.

Часть 6: Заключение

Согласно этой статье, в основном есть пять частей, чтобы проиллюстрировать, что такое принципиальная схема, представить некоторые часто используемые символы, рассказать вам, как создать принципиальную схему, рассказать вам, почему EdrawMax выдающийся, и показать вам несколько примеров принципиальных схем. .

EdrawMax — это самый простой универсальный инструмент для построения диаграмм, вы можете легко создавать принципиальные схемы и любые другие схемы! С готовыми символами принципиальных схем и клипартами создание принципиальных схем может быть максимально простым. Кроме того, он поддерживает экспорт вашей работы в несколько форматов и обмен ею с другими. Начните создавать схемы прямо сейчас!

Универсальное программное обеспечение для построения диаграмм

Легко создавайте более 280 типов диаграмм

Простое начало построения диаграмм с помощью различных шаблонов и символов

• Превосходная совместимость файлов: Импорт и экспорт чертежей в файлы различных форматов, например Visio
• Кроссплатформенная поддержка (Windows, Mac, Linux, Web)

ПОПРОБУЙТЕ БЕСПЛАТНО

Безопасность подтверждена | Переключиться на Mac >

>

ПОПРОБУЙТЕ БЕСПЛАТНО

Безопасность подтверждена | Переключиться на Linux >>

ПОПРОБУЙТЕ БЕСПЛАТНО

Безопасность подтверждена | Переключиться на Windows >>

Еще по теме

Программное обеспечение для схем и логических схем

Как читать электрические схемы

Основная электрическая схема

Программное обеспечение для электрических чертежей

Символы компонентов схемы

Цепь и логическая схема

ХАРАКТЕРИСТИКИ ТОЧНОЙ ОДНОЛИНЕЙНОЙ СХЕМЫ ОБУЧЕНИЕ | ПРОЕКТИРОВАНИЕ ЛИНИЙ ПЕРЕДАЧИ И ЭЛЕКТРОТЕХНИЧЕСКИЙ ЦЕНТР

Следующие характеристики должны помочь обеспечить точность а также простота интерпретации:

а) Будь проще. Фундаментальная однострочная Диаграмма должна состоять из коротких прямых линий и компонентов, подобных способ построения блок-схемы. Должно быть относительно легко получить общую картину всей электрической системы.

Вся система или, насколько это возможно, должна содержаться в исправном состоянии. один лист. Если система очень большая и требуется более одного листа, тогда разрыв должен быть сделан на уровнях напряжения или в распределительных центрах.

б) Сохраняйте относительные географические отношения. Во многих случаях можно наложить форму однолинейной диаграммы на план участка объекта. Это очень полезно для быстрого понимания расположение основных компонентов системы для эксплуатационных целей.

Однако может оказаться труднее понять общую работу системы с этого рисунка. Такой рисунок можно было использовать относительно простые системы. Однако для более сложных систем его следует использовать в дополнение к основной однолинейной схеме.

в) Сохраняйте приблизительное взаимное расположение компоненты при создании однолинейной схемы. Рисунок должен быть таким максимально простым и должен быть расположен в тех же отношениях, что и оператор осматривал оборудование. Схему показывать не нужно географические отношения в ущерб простоте.

ПРИМЕЧАНИЕ. Может потребоваться план места расположения оборудования. для сопровождения однолинейной схемы.

г) Избегайте дублирования. Каждый символ, цифра и буква имеет определенное значение. Читатель должен уметь интерпретировать каждое без всякой путаницы. В связи с этим названия оборудования следует выбирать перед публикацией документа; затем эти имена следует использовать последовательно.

д) Показать все известные факторы. Все детали показаны на схема важна. Вот некоторые из этих важных деталей:

            обозначения типов и номиналы аппаратов;

            Соотношения трансформаторы тока и напряжения и отводы для использования на трансформаторы;

            Соединения обмоток силового трансформатора;

            Цепь номинальные параметры выключателя в вольтах, амперах и номинальные параметры отключения при коротком замыкании;

            Переключатель и номиналы предохранителей в вольтах, амперах и номинал прерывания при коротком замыкании;

            Функция реле.
