Разъем scart распиновка. Scart распиновка. Какими они могут быть


SAMSUNGKOCOM 804MYTHOS
WOOJU 500, 501COMMAX CCM 052

Распайка разъёма СКАРТ и S-VIDEO

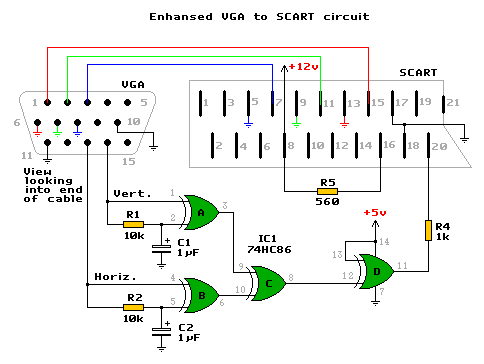

Эти выталкивающие резисторы на конце устройства также будут использоваться хостом или концентратором для обнаружения присутствия устройства, подключенного к его порту. Вывод для различных разъемов показан ниже. Вот вырез, показанный с конца вилки. Шаг 1 Проверьте пригодность оборудования.

Убедитесь, что у вас есть все необходимое оборудование для просмотра телевизора высокой четкости.

Выбранная проверка типа входа. Если телевизор по-прежнему не отображается в формате высокой четкости, выполните следующие действия. Эта статья может быть опубликована только в электронных публикациях с гиперактивной ссылкой.

Описание Scart

штекер Scart гнездо Scart


SCART — европейский стандарт для подключения мультимедийных устройств, таких как телевизор, видеомагнитофон, DVD-проигрыватель. Другие названия: Peritel, евроразъём, Euro-AV.

SCART унифицирует соединения различных устройств, он объединяет все необходимые сигналы в одном многополюсном штекере. Большинство имеющихся на рынке LCD/LED-телевизоров оснащены минимум одним разъемом SCART.

Через SCART возможна передача аналоговых и цифровых команд. Например, если включить видеомагнитофон, то автоматически включается и телевизор. Протокол управления видеотехникой CEC, передаваемый через разъём SCART, позволил упростить настройку различной техники посредством одного пульта. Например, с пульта телевизора можно запрограммировать видеомагнитофон на запись в заданное время со спутникового или кабельного цифрового ресивера.

Конструкция разъёма не даёт возможности подключить штекер неправильно. Недостатком разъема является то, что для его соединения и разъединения нужно приложить физическую силу.

До появления стандарта SCART использовалось большое количество разных разъёмов, что часто затрудняло соединение устройств, произведённых разными фирмами. Различия имелись как в физическом исполнении разъёмов, так и в спецификациях сигналов.

Распространение нового формата

Французский разъем получил всеобщее одобрение и стал единым для практически всех европейских и японских производителей, поэтому его и по сегодняшний день применяют для оснащения различной бытовой и специализированной аппаратуры, в частности, телевизоров:

  • видеомагнитофонов;
  • телевизоров;
  • DVD -плееров;
  • цифровых ТВ-приставок;
  • специальной видеомонтажной аппаратуры и многого другого.

Универсальный разъем является простым в обслуживании благодаря разнесению контактов на достаточно большие расстояния, что намного облегчает процесс диагностики сигналов и выполнения прочих манипуляций. К главной из особенностей скарта относится то, что при его использовании полностью исключен фактор ошибки подключения. О чем говорит его специальная несимметричная форма корпуса. Универсальный французский разъем применяется по сегодняшний день как основной для многих типов аппаратуры.

Распиновка Scart

штекергнездо
ПинНазначениеУровень сигнала
1выход сигнала звука правого канала (моно)Vэфф. = 0,2-2,0В, R
2вход сигнала звука правого канала (моно)Vэфф. = 0,2-2,0В, R>10кОм
3выход сигнала звука левого каналаVэфф. = 0,2-2,0В, R
4общий провод сигнала звука
5общий провод сигнала «BLUE»
6вход сигнала звука левого каналаVэфф. = 0,2-2,0В, R>10кОм
7вход/выход сигнала «BLUE»pазмах 0,7В Vпост. = 0-2,0 В, R=75 Ом
8вход/выход напpяжения пеpеключения ТВ/ВИДЕОVвыкл. = 0 — 2,0 В, Vвкл. = 9,5 — 12В, Rвход. > 10кОм, Rвых.
9общий провод сигнала «GREEN»
10второй канал ввода данныхне используется
11вход/выход сигнала «GREEN»pазмах 0,7В Vпост. = 0-2,0 В, R=75 Ом
12первый канал ввода данныхне используется
13общий провод сигнала «RED»
14общий провод первого канала ввода данныхне используется
15вход/выход сигнала «RED»pазмах 0,7В Vпост. = 0-2,0 В, R=75 Ом
16вход/выход напpяжения пеpеключения ТВ/RGBVвыкл. = 0 — 0,4 В, Vвкл. = 1,0 — 3,0В, Rвход. = 75 Ом
17общий провод полного видеосигнала
18общий провод напpяжения пеpеключения ТВ/RGB
19выход полного видеосигнала положительной поляpностиpазмах 1,0 В, Vпост. = 0-2,0 В, R=75 Ом
20вход полного видеосигнала положительной поляpностиpазмах 1,0 В, Vпост. = 0-2,0 В, R=75 Ом
21коpпус

Переходник скарт на HDMI

Если разъем скарт можно перевести на тюльпан или S-Video, то одним проводниками при реализации той же манипуляции для получения переходника для HDMI, не обойтись. Дело в том, что HDMI – это цифровой интерфейс, а со скарта выходят аналоговые сигналы. Следовательно, переходник должен уметь преобразовывать один сигнал в другой. Для этого применяются специальные конверторы, поэтому самостоятельно изготовить такое устройство будет сложно. Намного проще и безопаснее для себя купить готовый переходник скарт- HDMI с блоком питания. Устройство реализовано в небольшом корпусе, легко умещающемся на ладони, поэтому не затребует много места для размещения с обратной стороны Т-приемника.

Читать также: Винт или болт различие

SCART-переходник: типы и описание

После своего первого появления SCART-переходник вызвал, мягко говоря, неоднозначные впечатления у большинства пользователей. Дело в том, что на телевизорах или же магнитофонах современного типа внезапно начали использоваться такие разъемы, в то время как преимущественное большинство жителей стран СНГ привыкли использовать стандартные «тюльпаны». Конечно, сегодня такая ситуация у многих вызовет улыбку.

При этом стоит отметить тот факт, что основной причиной того, почему SCART-переходник так и не получил тогда широкого распространения, является даже не то, что о нем мало кто знал, но еще и банальное отсутствие в продаже соответствующих кабелей. Это сегодня можно приобрести любую кабельную продукцию практически на каждом углу, но в те времена их стоимость являлась достаточно высокой.

SCART-переходник представляет собой 21-контактный разъем, при помощи которого пользователи могут согласовывать различные виды телевизоров и медиаустройств. После своего появления данный интерфейс завоевал сердца большинства потребителей Европы. Производители бытовой медийной техники моментально начали использовать его в своих устройствах. При этом стоит отметить тот факт, что разработчики данного стандарта были весьма дальновидными, ведь их устройство и по сегодняшний день активно используется передовыми компаниями.

Еще лет 10 назад практически каждый видео- или телеаппарат, который изготавливался для европейского рынка, оснащался хотя бы одним таким разъемом. Так что для подключения медийного оборудования к телевизору пользователю необходимо было покупать SCART-переходник. Причиной такого широкого распространения данного разъема является его универсальность. Несмотря на то что она обеспечивается довольно прямолинейно, то есть за счет количества контактов, интерфейс, хоть и имеет множество отрицательных сторон, является достаточно удобным.

В первую очередь стоит отметить тот факт, что при помощи одного-единственного кабеля пользователи могут записывать или воспроизводить различные видеопрограммы. Данное достоинство моментально было оценено производителями домашних компьютеров, а с течением времени также и игровых приставок.

Также стоит отметить тот факт, что качество звука и изображения, которое подается через SCART-переходник, заметно лучше по сравнению с сигналом стандартного ВЧ-модулятора. При этом не стоит забывать о том, что ВЧ-модулятор не предусматривает возможности передачи стереозвука, привносит посторонние шумы, а также предусматривает необходимость в предельно точной настройке телевизора.

Дополнительные возможности

Однако этого оказалось мало, вследствие чего разработчики также заложили в интерфейс большое количество потенциальных возможностей, зарезервировав место под новые функции на будущее. С того времени, как переходник VGA-SCART стал одним из наиболее востребованных на территории Европы, данный стандарт только начал приобретать новые свойства. К примеру, при помощи данного интерфейса сегодня может осуществляться управление различными режимами телевизора, такими как перевод его в режим монитора и обратно, переключение режима работы с RGB-сигналами и многое другое. При этом данные возможности ранее были весьма простыми, в то время как сегодня SCART получил возможность передачи цифровых данных, вследствие чего общее количество команд стало почти неограниченным.

На нынешний день можно найти большое количество систем, которые обеспечивают обмен информации при помощи SCART, вследствие чего переходник VGA-SCART, а также многие другие приобрели большую популярность.

Интересные функции

Стоит отметить несколько интересных функций, которые стали доступны за счет использования данного интерфейса.

После того как вы включаете DVD-плеер (или магнитофон, как это было изначально), автоматически включается также телевизор. При этом, если в процессе просмотра определенной телевизионной программы у вас появляется желание ее записать, вы с помощью единственного нажатия запускаете запись данной программы. Функция FollowTV предоставляет пользователям возможность «переписывать» настройки тюнера от телевизора к медиаустройству. Также предусматривается контроль над работой устройств через экран телевизора и автоматический выбор наиболее оптимального формата изображения. После того как воспроизводимая запись заканчивается, выключается не только плеер, но и сам телевизор, что тоже настраивается и представляет собой весьма и весьма интересную функцию.

Разъемы

Если количество разъемов, которое может иметь переходник-адаптер SCART, непосредственно зависит от его класса, то даже стандартный спутниковый тюнер имеет их три:

  • первый предназначается для подключения к телевизору;
  • второй используется для подключения плееров;
  • третий предусматривает возможность подключения декодера различных «закрытых» программ.

Для последнего особенно удобно использовать SCART-разъем. Переходник от любых других кабелей такого типа также может использоваться – через них кодированный сигнал будет попадать в декодер, а потом уже в «открытом» виде возвращаться обратно. Точно так же обстоит дело и с кабельными декодерами различных платных программ, применение которых теперь может осуществляться при помощи единственного кабеля данного интерфейса.

Конструкция

Многие люди, которые хотят сделать переходник SCART-«тюльпан» своими руками, стараются разобраться в конструкции данного интерфейса.

В первую очередь стоит отметить, что контактов-иголок в таком разъеме 20, а роль 21-го контакта отводится специализированному металлическому экрану, который располагается по всему периметру данного разъема. Вторым предназначением его является обеспечение защиты контактов от каких-либо механических воздействий извне, а ответная часть изготавливается при помощи литья из пластмассы. Стоит отметить, что он может иметь не только ушки для саморезов и винтов, но еще и приливы, предназначенные для установки на печатные платы.

Читать также: Чем варить алюминий инвертором

Конструкция, которую имеют кабельные разъемы данного типа, вряд ли можно назвать оригинальной, однако есть три основных вида, которые отличаются между собой по конструкции корпуса – кабель может выводиться прямо, под углом или вбок. Удержание разъема в гнезде обеспечивается специализированными подпружиненными контактами-вилками, благодаря чему даже переходник SCART-USB славится своей невероятной надежностью и прочностью крепежа. Даже вставлять такие кабели приходится довольно осторожно, чтобы не сдвинуть с места устройство.

При помощи SCART-контактов осуществляется передача не только звуковых, но также видео и RGB-сигналов. Диапазон частот аудиоканалов в данном случае составляет приблизительно 20-20000 Гц, в то время как видеосигнал занимает полосу частот от 6 МГц до 8 МГц.

Трудно представить, что многоконтактный разъем, который изготавливается из стандартного полистирола, имеет приблизительно такие же частотные характеристики, как специализированный коаксиальный BNC или даже тюльпан. Однако на самом деле попытка увеличить частотные свойства разъема была проведена, и в переходнике SCART каждый отдельный канал передачи оснащается собственным экранированным проводником, что позволяет добиться гораздо более эффективной развязки между сигналами.

Практически любой шнур, который вы недорого покупаете «на углу», значительно ухудшит качество изображения. Так как в них принято использовать дешевые экранированные провода, в то время как для качественной передачи видеосигнала должен использоваться полноценный коаксиальный кабель. Волновое сопротивление такого устройства составляет 75 Ом.

Известные производители кабельной продукции активно предлагают своим клиентам приобрести также SCART-кабель, который всячески пытаются лишить присущих этому стандарту недостатков. Такие устройства значительно отличаются от тех, которые вы можете приобрести в каких-то небольших местных магазинах. Ведь вместо стандартной черной изоляции на обычном проводе в них используется толстый блестящий жгут, включающий в себя полностью раздельные видео- и аудиокабели, а также позолоченные контакты и металлические или же металлизированные разъемы. Стоимость такой продукции на порядок больше по сравнению с обычными изделиями, но при этом сразу стоит сказать о том, что его приобретение не гарантирует вам более качественного изображения, ведь, помимо кабеля, на качество влияет еще и сам разъем.

S-Video

Рассматривая сигналы, которые передаются при помощи кабелей SCART, стоит отметить также отдельно S-Video, через который осуществляется передача двух сигналов – яркости и цветности. После возникновения этого стандарта разработчики SCART моментально добавили возможность взаимодействия с ним в свои кабели, и для сигнала яркости подошел канал «видео», в то время как для обеспечения нормальной работы с сигналом цветности пришлось полностью пожертвовать RGB, а точнее говоря, каналом «красного». Данная возможность может себя реализовать только в тех моделях телевизоров, в которых используется сразу два разъема SCART, так как через второй в данном случае уже должен будет подключаться отдельный RGB-источник, но практически всегда вместе с таким способом подключения также используется разъем mini-DIN.

Как используются переходники?

В том случае, если только в одном устройстве используется разъем SCART, в то время как в другом применяется какой-то другой вариант интерфейса нужно использовать какой-нибудь переходник. Стоит отметить, что на сегодняшний день наиболее распространенным является переходник SCART-«тюльпан», однако есть также большое количество других вариантов переходников под иные виды разъемов.

Стоит отметить, что сегодня существуют как стандартные переходники, так и кабеля. Первые представляют собой стандартные разъемы SCART, в которые монтируются другие разъемы наподобие S-Video или же RCA, благодаря чему сегодня нет никакой сложности в том, чтобы найти переходник SCART-3RCA.

Какими они могут быть?

Сами по себе переходники могут быть двунаправленными или однонаправленными, стерео или моно, с переключателями или без, не говоря о том, насколько широким может быть разнообразие кабелей-переходников. В том случае, если вам нужно к определенному устройству подключить одновременно несколько других, вы можете использовать специализированный SCART-разветвитель, который может обеспечивать разветвление одновременно на два или даже на три направления.

Что можно купить?

На сегодняшний день в продаже есть практически любые виды кабелей и переходников. При этом стоит отметить тот факт, что некоторые крупные компании (такие как JVC, Sony и другие), предоставляют своим покупателям абсолютно бесплатно такие изделия, чтобы потребителям не нужно было думать о том, как сделать переходник SCART-VGA своими руками. Схема таких устройств также сегодня находится в свободном доступе, поэтому вы всегда можете проверить свои инженерные силы, но если постараться, всегда можно найти в продаже именно тот вариант переходника, который вам нужен.

Полезные советы

Все известные неудобства SCART полностью компенсируются универсальностью данного разъема. При необходимости вы можете найти практически любой переходник, включая переходник SCART-«колокольчики», но при этом реализовать возможности данного интерфейса можно только в том случае, если оба аппарата отличаются схожими функциями.

Таким образом, вы можете использовать SCART практически с любыми современными мультимедийными устройствами. По сегодняшний день производители внедряют данный разъем в различные виды техники, и поэтому вы можете быть уверенными в том, что приобретенный или собранный переходник обязательно сможет пригодиться вам в будущем.

Что это такое, распиновка разъема и распайка на «тюльпаны», особенности подключения

После своего первого появления SCART-переходник вызвал, мягко говоря, неоднозначные впечатления у большинства пользователей. Дело в том, что на телевизорах или же магнитофонах современного типа внезапно начали использоваться такие разъемы, в то время как преимущественное большинство жителей стран СНГ привыкли использовать стандартные «тюльпаны». Конечно, сегодня такая ситуация у многих вызовет улыбку.

При этом стоит отметить тот факт, что основной причиной того, почему SCART-переходник так и не получил тогда широкого распространения, является даже не то, что о нем мало кто знал, но еще и банальное отсутствие в продаже соответствующих кабелей. Это сегодня можно приобрести любую кабельную продукцию практически на каждом углу, но в те времена их стоимость являлась достаточно высокой.

Распространенные методы подключения техники

Подробная инструкция, как подключить видик к телевизору, есть в инструкции по эксплуатации к оборудованию. Но так как техника достаточно старая, у многих пользователей может быть потерян данный документ.
Подключение выполняется последовательно, как и в любой технике, но тут нет современных вариантов типа USB, HDMI. А представлены только следующие разъемы:

  • Для коаксиального кабеля;
  • RCA-разъем;
  • Вход под SCART провод.

Разберем подробно каждый вариант подключения оборудования. И рассмотрим варианты, что делать с подключением видеомагнитофона к современному подключению.

Классическое подключение по RCA

RCA кабель или тюльпаны – классический вариант подключения винтажной техники. В современно варианте оборудование такие разъемы также представлены, но применяются редко. В новых «плоских» ТВ входов под тюльпаны часто нет. Поэтому придется выбирать другой способ подключения или покупать переходник.

Подключить видик к ТВ через тюльпаны (RCA) можно так:

  1. Желтый разъем одним концом вставляется в порт Video OUT на самом видеомагнитофоне, другим – в Video 1 или 2 на ТВ панели. Обычно разъемы совпадают по цветам со штекерами для упрощения подключения.
  2. Белый и красный разъемы нужно поставить в аудиовходы – это кабеля для аудиосигналов.
  3. Включить магнитолу в сеть и через кнопку Плай. Включить ТВ.
  4. Найти в меню ТВ источник трансляции – AV и переключить на него.
  5. При правильном подключении отобразится меню видика.

В некоторых вариантах ТВ может быть не три входа, а целых 9. Так сделано для раскладки по цветовым каналам. В такой варианте нужно ориентироваться на цвета тюльпана и на обозначения на панели телевизора OUT-IN.

Тюльпаны – самый простой способ подключения видеомагнитофона к старому телевизору. Но по качеству передачи изображения этот вариант самый слабый. RCA кабель может снижать качество видео и звука.

Подключение через SCART

Более современный способ соединения видеооборудования и телевизора. Это альтернатива RCA портам. Причем через SCART можно добиться передачи видео- и звука без потери качества. Но такого порта может не быть в новых ТВ, тогда потребуется переходник.

Сложностей с таким подключением нет: один конец провода вставляется в соответствующий по размеру разъем на винтажной технике, другой – на телевизоре. После оба прибора включаются. И находится в меню ТВ источник сигнала AV.

Применение коаксиального кабеля

Коаксиальный или антенный кабель подходит к большинству современных телевизоров. Для подключения видика через него достаточно следовать простой инструкции:

  1. Поставить кабель в разъем видеотехники с обозначением RF/COAX Out.
  2. Другой конец провода включить в ТВ в разъем RF/COAX In.
  3. Включить технику. На видеомагнитофоне нажать клавишу Play.
  4. Через пульт от телевизора запустите поиск каналов. Когда обнаружится частота видика, сохраните ее под определенным номером канала. Через него можно будет повторно включать магнитофон без нового подключения.
  5. Смотрите выбранную видеокассету.

Единственная разница от прошлых методов – необходимо найти канал, на котором показывается видео от магнитофона, подключенного по антенному проводу. При этом остальные телепередачи, если они транслируются по цифровому сигналу через HDMI провод, не собьются. Но придется переключить с HDMI на TV или другой источник сигнала, где поймается видеомагнитофон.

Запускать поиск каналов нужно на телевизоре, а не на цифровой приставке. Если у вас подключено это дополнительное оборудование, на время настройки уберите пульт от него, чтобы не запутаться в настройках.

Как не сбивать антенну при подключении видеомагнитофона

Трансляция цифрового телевидения возможна и по коаксиальному кабелю в квартире или частном доме. Они идет от спутниковой тарелки или общего провода в подъезде многоэтажки. И чтобы не пришлось вытаскивать антенну и вставлять кабель от видеомагнитофона, можно проделать следующее:

  1. Купить или поставить приставку, которая будет выполнять роль переходника.
  2. Приобрести два комплекта RCA кабелей и один коаксиальный.
  3. Присоединить коаксиальным кабелем порты Cable Out на приставке к RF In на видеотехнике.
  4. Один тюльпан подключить к портам на приставке Audio Out и Video Out и к входам на видике Video In, Audio In.
  5. Второй комплект тюльпанов включить в видеомагнитофон и телевизор (Video In или 1).
  6. Включить технику и проверить ее работоспособность.

Такое параллельное подключение позволит быстро переключать между видиком и антенным сигналом, но значительно снизит качество трансляции. Современное решение – подключать цифровое телевидение и дополнительно оборудование отдельно, используя разные провода.

Что можно купить?

На сегодняшний день в продаже есть практически любые виды кабелей и переходников. При этом стоит отметить тот факт, что некоторые крупные компании (такие как JVC, Sony и другие), предоставляют своим покупателям абсолютно бесплатно такие изделия, чтобы потребителям не нужно было думать о том, как сделать переходник SCART-VGA своими руками. Схема таких устройств также сегодня находится в свободном доступе, поэтому вы всегда можете проверить свои инженерные силы, но если постараться, всегда можно найти в продаже именно тот вариант переходника, который вам нужен.

Разъемы

Если количество разъемов, которое может иметь переходник-адаптер SCART, непосредственно зависит от его класса, то даже стандартный спутниковый тюнер имеет их три:

  • первый предназначается для подключения к телевизору;
  • второй используется для подключения плееров;
  • третий предусматривает возможность подключения декодера различных «закрытых» программ.

Для последнего особенно удобно использовать SCART-разъем. Переходник от любых других кабелей такого типа также может использоваться — через них кодированный сигнал будет попадать в декодер, а потом уже в «открытом» виде возвращаться обратно. Точно так же обстоит дело и с кабельными декодерами различных платных программ, применение которых теперь может осуществляться при помощи единственного кабеля данного интерфейса.

В чем его преимущества?

В первую очередь стоит отметить тот факт, что при помощи одного-единственного кабеля пользователи могут записывать или воспроизводить различные видеопрограммы. Данное достоинство моментально было оценено производителями домашних компьютеров, а с течением времени также и игровых приставок.

Также стоит отметить тот факт, что качество звука и изображения, которое подается через SCART-переходник, заметно лучше по сравнению с сигналом стандартного ВЧ-модулятора. При этом не стоит забывать о том, что ВЧ-модулятор не предусматривает возможности передачи стереозвука, привносит посторонние шумы, а также предусматривает необходимость в предельно точной настройке телевизора.

Компонентный порт (Y / Pb / Pr).

Компонентный вход для приема аналогового сигнала на телевизор. Передает следующие сигналы

  • Y — передает уровень яркости и тактовые импульсы. обозначаются желтым зеленым кружком.
  • Pb — передает разницу между уровнем синего и уровнем яркости, обозначенную синим кружком.
  • Pr — передает разность между уровнем яркости красного и обозначается красным кружком Так как передача на компонентный входной сигнал преобразуется меньше, то потери качества изображения меньше по сравнению со стандартным RGB-соединением (SCART). Samsung во многих моделях современных телевизоров являются не RGB-разъемами, а только компонентными. (AV) x 1 (Аудио, общее для компонентного) порт.

Компонентные или композитные разъемы могут передавать видео на аудио только с помощью композитного аудиовхода.

Распайка SCART

Аббревиатура SCART (Syndicat des constructeurs d”appareils radio recepteurs et televiseurs) переводится с французского как “Ассоциация радиотехнической и телевизионной промышленности”. Европейский унифицированный разъем, разработанный в самом начале восьмидесятых годов предназначался для соединения различных приборов: телевизора с принтером в системе “Видеотекст”, клавиатуры в системе “Телетекст”, видеомагнитофонов, видеопроигрывателей и Hi-Fi устройств, домашнего компьютера и др. Разъем SCART находит применение не только во всех приборах европейского производства, но и в большинстве японских приборов.

Описание контактов разъема SCART

КонтактНазначениеУровень сигналаВх. сопротивлениеRCA
10.2 ~ 2 В (0.5 В эфф.)
20.2 ~ 2 В (0.5 В эфф.).> 10 КОм
30.2 ~ 2 В (0.5 В эфф.)
4Звук, общий
5RGB: Blue, общий
60.2 ~ 2 В (0.5 В эфф.)> 10 кОм
7RGB: Blue вход/выходРазмах 0.7 В75 Ом
8Audio/RGB switch / 16:90~2 В (лог”0″) -> TV 9.5~12 В (лог”1″) -> AVвход > 10 kOm выход
9RGB: Green, общий
10Data 2: clockpulse *
11RGB: Green вход/выходРазмах 0. 7 В75 Ом
12Data 1: data *
13RGB Red, общий
14Data/Clock, общий *
15RGB: Red вход/выходРазмах 0.7 В75 Ом
16Пеpеключение Видео/RGB (Fast Switch)1~3 В (лог”1″) -> RGB, 0~0.4 В (лог”0″) -> Видео75 Ом
17Видео, общий
18Общий
для контакта “16”
19Размах 1 В75 Ом
20Размах 1 В75 Ом
21Общий
по периметру разъема

* – существует несколько известных систем обмена информацией посредством SCART – это система Megalogic, используемая фирмой Grundig. Easy Link от Philips. SmartLink фирмы Sony.

Стандарт МЭК-933-1 предусматривает четыре вида кабелей:

А – без видеосигналов и RGBС – без сигналов RGBV – без сигналов аудиоU – универсальный, обеспечивающий все соединения

Распайка кабеля скарт – скарт для передачи видео и аудио:

Полная распайка кабеля скарт – скарт (универсальный, обеспечивающий все соединения):

Переходник скарт-тюльпан

Сегодня есть много устройств, оснащенных не S-Video, а еще более простым разнесенным типом подключения, состоящим из 3 простых штекеров желтого, белого, красного цветов. Здесь все просто: желтый и белый – это линии для передачи стереофонического аудио, а красный предназначен для подачи к ТВ видеосигнала. Штекеры представляют собой двухконтактные разъемы-тюльпаны с толстым центральным контактом и внешним экраном. Распайка переходника выполняется согласно схеме, представленной на фото.

Конструкция

Многие люди, которые хотят сделать переходник SCART-«тюльпан» своими руками, стараются разобраться в конструкции данного интерфейса.

В первую очередь стоит отметить, что контактов-иголок в таком разъеме 20, а роль 21-го контакта отводится специализированному металлическому экрану, который располагается по всему периметру данного разъема. Вторым предназначением его является обеспечение защиты контактов от каких-либо механических воздействий извне, а ответная часть изготавливается при помощи литья из пластмассы. Стоит отметить, что он может иметь не только ушки для саморезов и винтов, но еще и приливы, предназначенные для установки на печатные платы.

Конструкция, которую имеют кабельные разъемы данного типа, вряд ли можно назвать оригинальной, однако есть три основных вида, которые отличаются между собой по конструкции корпуса – кабель может выводиться прямо, под углом или вбок. Удержание разъема в гнезде обеспечивается специализированными подпружиненными контактами-вилками, благодаря чему даже переходник SCART-USB славится своей невероятной надежностью и прочностью крепежа. Даже вставлять такие кабели приходится довольно осторожно, чтобы не сдвинуть с места устройство.

Эти досадные 20 контактов и «земля»

Как правило, соединительный шнур представлял собой кабель, с одной стороны которого был разъем СКАРТ, с другой же — два, четыре или шесть контактных групп американского стандарта RCA (называемых за специфическую форму «тюльпанчиками»). По своей сути это был простой переходник, позволявший осуществлять гальваническую связь источника с видеомонитором (телевизором). Обладатели видеотехники нередко чертыхались, проклиная империалистов за отсутствие стремления к всеобщей стандартизации, считая, что 21 контакт для такого простого устройства — это слишком много.

Только специалисты-телевизионщики, для которых схема разъема СКАРТ не составляла «китайской грамоты», смогли оценить всю перспективность такого подхода со стороны французского союза производителей электроники, в честь которого он и получил свое наименование (Syndicat Des Constructeurs D’Appareils, Radiorecepteurs Et Televiseurs — SCART).

( 1 оценка, среднее 5 из 5 )

Переходник скарт на HDMI

Если разъем скарт можно перевести на тюльпан или S-Video, то одним проводниками при реализации той же манипуляции для получения переходника для HDMI, не обойтись. Дело в том, что HDMI – это цифровой интерфейс, а со скарта выходят аналоговые сигналы. Следовательно, переходник должен уметь преобразовывать один сигнал в другой. Для этого применяются специальные конверторы, поэтому самостоятельно изготовить такое устройство будет сложно. Намного проще и безопаснее для себя купить готовый переходник скарт- HDMI с блоком питания. Устройство реализовано в небольшом корпусе, легко умещающемся на ладони, поэтому не затребует много места для размещения с обратной стороны Т-приемника.

Скарт-разъемы

Дополнительные возможности

Однако этого оказалось мало, вследствие чего разработчики также заложили в интерфейс большое количество потенциальных возможностей, зарезервировав место под новые функции на будущее. С того времени, как переходник VGA-SCART стал одним из наиболее востребованных на территории Европы, данный стандарт только начал приобретать новые свойства. К примеру, при помощи данного интерфейса сегодня может осуществляться управление различными режимами телевизора, такими как перевод его в режим монитора и обратно, переключение режима работы с RGB-сигналами и многое другое. При этом данные возможности ранее были весьма простыми, в то время как сегодня SCART получил возможность передачи цифровых данных, вследствие чего общее количество команд стало почти неограниченным.

На нынешний день можно найти большое количество систем, которые обеспечивают обмен информации при помощи SCART, вследствие чего переходник VGA-SCART, а также многие другие приобрели большую популярность.

RF-интерфейс

Интерфейс типа RF позволяет подключить не только спутниковое вещание, но и кабельное телевидение. Качество передачи через этот выход не отличается хорошей картинкой, поэтому просмотр телепередач в высоком разрешении имеет уже знакомую по «тюльпанам» сетчатую рябь, равно как и проблему с большими диагоналями девайсов.

Одно из главных преимуществ такого интерфейса – это возможность подключить ресивер ко второму телевизору. Единственное условие, которое должно быть чётко соблюдено – это наличие в приставке высокочастотного RF-модулятора и соответствующего выхода. А такими составляющими обладают далеко не все ТВ-приставки. Так что имейте в виду этот нюанс, перед тем как подключить ресивер «Триколор» к телевизору, потому как многие устройства от этого провайдера лишены такой технической возможности.

Читать также: Сколько стоит красить пульверизатором

Интересные функции

Стоит отметить несколько интересных функций, которые стали доступны за счет использования данного интерфейса.

После того как вы включаете DVD-плеер (или магнитофон, как это было изначально), автоматически включается также телевизор. При этом, если в процессе просмотра определенной телевизионной программы у вас появляется желание ее записать, вы с помощью единственного нажатия запускаете запись данной программы. Функция FollowTV предоставляет пользователям возможность «переписывать» настройки тюнера от телевизора к медиаустройству. Также предусматривается контроль над работой устройств через экран телевизора и автоматический выбор наиболее оптимального формата изображения. После того как воспроизводимая запись заканчивается, выключается не только плеер, но и сам телевизор, что тоже настраивается и представляет собой весьма и весьма интересную функцию.

Переходник SCART-S-Video

Один тип формата разъема не может существовать, потому что со временем развиваются технологии, появляются более совершенные методы передачи информации без потерь. Но самое главное то, что многие производители стремятся уменьшить габариты своей продукции, поэтому оснащают ее меньшими по размерам разъемами. Одним из таких стал круглый формат на 4 вывода

S-Video . Это небольшой по габаритам коннектор с экраном и двумя парами контактов. Такие разъемы стали применять в современных типах аппаратуры практически всех моделей.

В связи с появлением новых форматов потребовалось создавать универсальные переходники для организации связи между внешним устройством и телевизором старого поколения. Такой переходник представляет собой соединительный экранированный кабель, который объединяет разъемы SCART с S-Video. На SCART схема распайки представлена выше, она не имеет особых трудностей для реализации в жизнь.

Распространение нового формата

Французский разъем получил всеобщее одобрение и стал единым для практически всех европейских и японских производителей, поэтому его и по сегодняшний день применяют для оснащения различной бытовой и специализированной аппаратуры, в частности, телевизоров:

  • видеомагнитофонов;
  • телевизоров;
  • DVD -плееров;
  • цифровых ТВ-приставок;
  • специальной видеомонтажной аппаратуры и многого другого.

Универсальный разъем является простым в обслуживании благодаря разнесению контактов на достаточно большие расстояния, что намного облегчает процесс диагностики сигналов и выполнения прочих манипуляций. К главной из особенностей скарта относится то, что при его использовании полностью исключен фактор ошибки подключения. О чем говорит его специальная несимметричная форма корпуса. Универсальный французский разъем применяется по сегодняшний день как основной для многих типов аппаратуры.

Немного истории

До того, как появился SCART, было много разъемов, что создавало неудобство при подключении девайсов разных брендов.

В 1978 году появился предмет нашего разговора, который объединил в себе существующие ранее интерфейсы. 1981 году на его родине запрещено было продавать телевизоры без такого гнезда. А еще через 3 года его приняли за стандарт во всей Европе.

Тогда американская и азиатская техника оснащалась кабелем «тюльпан». SCART выступил ему конкурентом на европейском рынке, а через время — во всем мире.

Полезные советы

Все известные неудобства SCART полностью компенсируются универсальностью данного разъема. При необходимости вы можете найти практически любой переходник, включая переходник SCART-«колокольчики», но при этом реализовать возможности данного интерфейса можно только в том случае, если оба аппарата отличаются схожими функциями.

Таким образом, вы можете использовать SCART практически с любыми современными мультимедийными устройствами. По сегодняшний день производители внедряют данный разъем в различные виды техники, и поэтому вы можете быть уверенными в том, что приобретенный или собранный переходник обязательно сможет пригодиться вам в будущем.

Как подключали видео к отечественным телевизорам

Счастливые обладатели японского или южнокорейского чуда вскоре пришли к выводу о том, что и наши телевизоры вполне могут быть использованы для просмотра иностранных видеопрограмм. Большинство советских аппаратов, современных на тот период, уже имели все необходимые устройства для подключения видеотехники, а именно: встроенный декодер ПАЛ-СЕКАМ и разъем СКАРТ на задней крышке. Дистанционным управлением они также комплектовались либо имели возможность несложной установки нужных плат, модулей управления и фотоприемников инфракрасного сигнала. Сразу же возник дефицит на соответствующие соединительные кабели, который охотно восполняли многочисленные кооперативы и частные предприятия.

Какими они могут быть?

Сами по себе переходники могут быть двунаправленными или однонаправленными, стерео или моно, с переключателями или без, не говоря о том, насколько широким может быть разнообразие кабелей-переходников. В том случае, если вам нужно к определенному устройству подключить одновременно несколько других, вы можете использовать специализированный SCART-разветвитель, который может обеспечивать разветвление одновременно на два или даже на три направления.

Зачем так сложно? А вот зачем!

В отличие от обычных «тюльпанчиков», RCA-разъем СКАРТ обладает рядом преимуществ, обеспечивающих широкие возможности управления, более качественной цветопередачи и даже немыслимой в начале 80-х (а разработан он был в 1983 году) цифровой трансляции.

Сегодня и мало просвещенные в электронике потребители знают, что многообразие цветовой гаммы на экране создается всего тремя составляющими: красной, зеленой и синей. Раздельная их подача на модуль цветности устраняет ряд помех и делает картинку более ясной. Эту возможность обеспечивает разъем СКАРТ, в котором 7-й, 11-й и 15-й контакты предназначены для подачи сигнала RGB, а чередующиеся с ними 5-й, 9-й и 13-й предназначены для экранирующих оболочек.

Но и это еще не все возможности, которыми обладает СКАРТ-разъем. Распиновка предполагает возможность автоматического включения и выключения телевизора одновременно с источником низкочастотного сигнала (DVD или видеомагнитофона) независимо от того, какая фирма произвела аппаратуру. Самостоятельно включается и широкоформатный режим отображения.

Дополнительно к этим функциям есть и два цифровых контакта — 12-й и 14-й, пророчески выделенных французскими инженерами еще в 1983 году, когда практически вся бытовая электроника была аналоговой. Есть и разъем для подключения таймера, он под десятым номером.

Итак, 20 контактов и один общий (всего 21) — это, оказывается не так уж и много. Для современных развлекательных видеоцентров их пока достаточно, хотя для включения Dolby Surround уже не хватит…

Оценка статьи:

Что такое разъем scart в телевизоре Ссылка на основную публикацию

Похожие публикации

  • Как правильно подключить трансформаторы тока к счетчику

Простейшая распайка

Распайка СКАРТ-разъема сама по себе несложна, тем более что первым любителям видео требовались самые простые функции. Тем, кто хотел только смотреть уже записанные программы, хватало трех основных контактов: второй и шестой (между ними ставилась перемычка) отвечали за звук, двадцатый — за видео, ну и, конечно, необходим был земляной (пластина, окружавшая весь разъем). Это же относилось и к тем, кто купил плеер — устройство относительно недорогое по сравнению с «полным видаком». Использовать надлежало с 75-омным частотным сопротивлением, но на практике, учитывая небольшую длину, этим условием многие производители пренебрегали, тем более что качество записи большинства кассет оставляло желать лучшего, и на четкость картинки свойства соединителя влияли в последнюю очередь.

Для того чтобы обеспечить возможность записи на аппарат от внешнего низкочастотного источника (другого видеомагнитофона или телевизора) в режиме «аудиомоно» количество выводов требовалось удвоить, добавив 1-й, 3-й (звук) и 19-й (видео) контакты.

Качественная сторона

При помощи SCART-контактов осуществляется передача не только звуковых, но также видео и RGB-сигналов. Диапазон частот аудиоканалов в данном случае составляет приблизительно 20-20000 Гц, в то время как видеосигнал занимает полосу частот от 6 МГц до 8 МГц.

Трудно представить, что многоконтактный разъем, который изготавливается из стандартного полистирола, имеет приблизительно такие же частотные характеристики, как специализированный коаксиальный BNC или даже тюльпан. Однако на самом деле попытка увеличить частотные свойства разъема была проведена, и в переходнике SCART каждый отдельный канал передачи оснащается собственным экранированным проводником, что позволяет добиться гораздо более эффективной развязки между сигналами.

Практически любой шнур, который вы недорого покупаете «на углу», значительно ухудшит качество изображения. Так как в них принято использовать дешевые экранированные провода, в то время как для качественной передачи видеосигнала должен использоваться полноценный коаксиальный кабель. Волновое сопротивление такого устройства составляет 75 Ом.

Известные производители кабельной продукции активно предлагают своим клиентам приобрести также SCART-кабель, который всячески пытаются лишить присущих этому стандарту недостатков. Такие устройства значительно отличаются от тех, которые вы можете приобрести в каких-то небольших местных магазинах. Ведь вместо стандартной черной изоляции на обычном проводе в них используется толстый блестящий жгут, включающий в себя полностью раздельные видео- и аудиокабели, а также позолоченные контакты и металлические или же металлизированные разъемы. Стоимость такой продукции на порядок больше по сравнению с обычными изделиями, но при этом сразу стоит сказать о том, что его приобретение не гарантирует вам более качественного изображения, ведь, помимо кабеля, на качество влияет еще и сам разъем.

что это такое? Распиновка разъема и распайка на «тюльпаны», особенности подключения

Содержание

  • 1 Обжим без инструмента
  • 2 Проверка
  • 3 Секреты из практики по монтажу
  • 4 Что такое RCA разъем?
  • 5 Основные цвета проводов-тюльпанов
  • 6 История появления RCA-проводов
  • 7 Описание RCA
  • 8 Распиновка RCA
  • 9 Распиновка VGA — корректная распайка мониторного разъема

Автор статьиЮрий Санаев

Если пользователь желает создать дома локальную сеть, чтобы иметь общий доступ к файлам со всех устройств, у него могут возникнуть проблемы с обжимом витой пары на 8 жил или 4 жилы.

Чтобы справиться с задачей, разберемся, какие бывают ее виды, какие нужны провода, штекеры и инструменты. Приведем схемы обжима и расскажем, какая из них подходит в конкретной ситуации.

Содержание

После монтажа нужно проверить, качественно ли сделана обжимка.

Обжим без инструмента

Если обжимника нет, придется задействовать имеющиеся инструменты, например, отвертку. Оплетка снимается простым острым ножом. Нужно действовать бережно, чтобы не испортить целостность изоляции жил. До подходящей длины контакты подрезаются бокорезами.

Чтобы правильно обжать витую пару, провод помещают в разъем и зажимают планкой, чтобы не вырвать по неосторожности. Далее надо уложить разъем на плоскую поверхность и шлицевой отверткой поочередно вдавить контакты, чтобы они продавили изоляцию и врезались в жилы. Теперь стоит удостовериться, что все контакты вдавлены полностью и находятся на одинаковом уровне.

Использование специальных самообжимающихся коннекторов

Существуют самообжимающиеся коннекторы, не требующие для обжима витой пары из 8 жил других инструментов, кроме используемых для удаления оплетки и изоляции.

Принцип обжима с помощью таких конструкций прост. Нужно открыть коннектор и сверху завести в пазы жилы (разъемы раскрашены в разные цвета, поэтому ошибиться с правильным расположением невозможно). Затем закрыть половинки. Провода будут надвинуты на ножи контактов. Теперь коннектором можно пользоваться.

Проверка

После соединения устройства с другими устройствами или подключения к локальной сети нужно проверить, как работает созданная линия. Простейший способ – подключить коннектор Ethernet к ПК и убедиться, что все функционирует.

Профессионалы пользуются кабельными тестерами или Локальная вычислительная сеть (ЛВС, локальная сеть; англ. Local Area NetworkLAN) — компьютерная сеть, покрывающая обычно относительно небольшую территорию или небольшую группу зданий (дом, офис, фирму, институт).» class=»glossaryLink»>LAN-тестерами. Они включают два блока и позволяют выполнить диагностику кабеля, разведенного по различным помещениям. Оба блока имеют порты для установки коннекторов. После подсоединения прибор запускается и проверяет каждую жилу, о чем сообщают светодиоды с порядковыми номерами. Если есть обрыв, то видно, где находится повреждение или выполнен некачественный обжим.

В домашних условиях вместо тестера используется мультиметр. Его ставят на прозвон или на маленькое сопротивление (200 Ом). После этого диагностируют каждый провод одной расцветки на двух размещенных рядом коннекторах. Нужны тонкие щупы, чтобы точно прикасаться к контактам. Для этого их нужно подточить или поставить проволочные наконечники.

Проверить мультиметром кабель со штекерами в различных помещениях тоже легко. В портах соединяемых устройств есть индукционная катушка, соединяющая жилы одной пары, поэтому между ними есть проводимость. Нужно в порт одного из выключенных устройств вставить коннектор, а на втором разъеме продиагностировать проводимость. Для частных линий (до 100 Мбит/сек) требуется прозвонить только две пары.

Сопротивление у пар, как правило, схожее. Если разница большая или значение очень высокое, если линию не получается прозвонить, это сообщает о неправильно выполненном обжиме проводов.

Секреты из практики по монтажу

Несколько советов по разводке кабеля для интернета и обжимке витой пары:

  • Расправлять жилы и размещать удобнее всего карандашом или ручкой. Провода разглаживаются и размещаются тесно друг к другу, что и требуется для их установки внутрь коннектора.
  • В коннектор должна входить и быть зажата изоляция кабеля. Она позволит избежать возможного обрыва разъема.
  • После обжима коннектора нужно удостовериться, что провода сидят в разъеме плотно, до упора. Это позволит избежать плохого контакта.

Если есть возможность, лучше приобрести кримпер или попросить у кого-нибудь. Им удобнее пользоваться, чем обычным ножом, к тому же он не нарушит изоляцию жил.

Обжим витой пары можно выполнить своими силами, если знать порядок действий и понимать, что для этого требуются. Важно все сделать качественно, иначе некачественное соединение станет причиной плохого сигнала и регулярных обрывов связи.

В статье представлен обзор стандарта RS-232 — особенности и назначение интерфейса, схемы преобразователей в TTL, RS-422, RS-485, как получить 5В от порта RS-232. —> Содержание статьи:Напряжение питания 5 В создается маломощным линейным стабилизатором напряжения LM78L05 (U2), вход которого подключен к накопительному конденсатору C6. Конденсатор C6 заряжается через диод от сигнала Data Terminal Ready (DTR, четвертый контакт 9-pin разъема RS-232). Диод D1 может быть любого типа (у нас использован диод в корпусе для поверхностного монтажа, выпаянный со сгоревшей материнской платы). Для нормальной работы такого преобразователя питания требуется, чтобы большую часть времени сигнал DTR имел значение логического нуля. Это должно обеспечиваться используемой терминальной программой или программой пользователя.Использование описанного выше преобразователя RS-232 в TTL оказывается удобным в тех случаях, когда в процессе эксплуатации устройства не требуется наличие возможности связи с компьютером, но она нужна на этапе отладки или изготовления устройства.

Типичным примером этого может служить, например, устройство с flash или EEPROM памятью, требующей начальной инициализации. Кроме того, часто бывает очень удобно в процессе разработки выводить в последовательный порт различного рода отладочную информацию, что иногда позволяет обойтись без аппаратных эмуляторов.

Преобразователь интерфейса RS232–RS422

Конвертер собран на SMD элементах и помещается в корпусе разьёма Sub-D9.Все резисторы — 0.25 Вт, конденсаторы 16В. Корпус COM-порта соединен с -5В. Питание 5В взято с RJ-45.Печатную плату можно скачать ниже:Файлы для скачивания: rs232rs422.rar

Схема преобразователя интерфейсов RS232–RS485

Интерфейс RS485 довольно широко распространен в сфере подключения промышленного оборудования. По своему принципу работы он напоминает популярный интерфейс последовательной передачи данных RS232, однако RS485 более надежный и позволяет передавать информацию на куда большие расстояния, чем это может сделать RS232.К сожалению, персональные компьютеры и большинство микроконтроллеров изначально не поддерживают интерфейс RS485, зато поддерживают RS232.

Для того, чтобы соединить эти два мира в одно информационное пространство, следует собрать преобразователь этих интерфейсов. Представленная в данном материале схема позволяет сделать своими руками простой конвертер интерфейсов RS232-RS485, который позволит подключить компьютер или другое устройство к другим устройствам с RS485.Схема основана на популярных микросхемах MAX232 и MAX485. Разъем DB-9 соединяет плату с последовательным портом с помощью кабеля. Разъемы J1 и J2 предоставляют доступ к линиям ввода/вывода MAX232, а разъем CN1 позволяет получить доступ к линиям ввода/вывода MAX485. С помощью джампера J4 к плате можно подвести внешнее питание до 12 В, которое будет преобразовано стабилизатором в 5 В. Если вы подаете питание через разъем J1, то убедитесь, что J4 разомкнут. Светодиод D2 обеспечивает визуальную индикацию питания платы, а диод D1 защищает от подключения питания не правильной полярности.Кабель RS485 подключается к разъему CN2 через сопротивления R3, R1 и R4, обеспечивающие необходимый импеданс.
Вывод A разъёма CN1 представляет собой вывод контроля приема/передачи. Подтяжка этого вывода к земле позволит RS485 работать в режиме приёма, а подтяжка к напряжению питания Vcc в режиме передачи.Для подключения MAX232 к MAX485 соедините вывод C разъема J1 с выводом DI разъема CN1 и соедините вывод B разъема J1 с выводом RO разъема CN1.Ниже представлены схема расположения компонентов на печатной плате и сама печатная плата.

Как мы видим, плата имеет довольно компактные размеры, всего 63.50 мм по длине и 42.55 по ширине. Это дает возможность размещать преобразователь интерфейсов в довольно узких местах оборудования. Расположение компонентов не слишком плотное, но и не слишком разряженное. Все разъемы расположены для подключения кабелей по бокам, что обеспечивает удобство пользования данным конвертером интерфейсов. В целом такая плата довольно легко паяется и монтаж элементов не представляет собой большой сложности. —>

Что такое RCA разъем?

Разъем RCA (AV) в народе очень часто называют «тюльпан». Стандарт также именуется композитным. Данный разъем максимально широко используется не только в видеотехнике, но и аудиооборудовании. Он имеет цилиндрическую форму. В самом центре размещен контакт сигнала. Присутствует контакт «земля» в виде цилиндра, который охватывает контакт сигнала. Красный разъем предназначается для передачи двухканального звукового сигнала в режиме стерео в отношении правого канала. Белый разъем применяется для монофонического сигнала. Также может использоваться для левого канала стереофонического двухканального аудиосигнала. Желтый — передача видеосигнала. Что касается внешнего вида, то данный разъем сильно напоминает настоящий тюльпан.

Основные цвета проводов-тюльпанов

«Тюльпаны» известны в одно- , двух- и трехштекерных конструкциях. При этом тройная разновидность встречается чаще. Двойной аудиокабель состоит из одного красного штекера и одного белого, в то время как тройной вариант имеет добавление желтого.

Базовыми цветовыми сигналами являются желтый, белый и красный. Понять, что означают цвета проводов-тюльпанов и как их правильно подключить, не составляет особого труда.

Желтый штекер применяют для подключения видео; белый – для аудиосигнала с левой стороны; красный – для аудиосигнала правого гнезда. При этом учитывают соответствие цвета провода с цветом входа на устройстве.

Если на телевизоре присутствуют входы с одними и теми же цветами, то используют расшифровку:

  • на проводе-тюльпане и телевизоре нужно найти надпись «IN» (что означает «в») или две стрелки, также на телевходе может быть обозначение «AV2», и подключить провод;
  • обозначения на телевизоре могут быть «V» — видеоподключение, «L» — левый аудиовход, «R» — правый аудиовход.

Таким образом, зная, для чего применяются провода-тюльпаны и какой цвет за что отвечает, подключаем: желтый штекер к V-разъему, белый – к L-входу и красный – к R-входу на телевизоре.

В том случае, если штекеров-тюльпанов три, а на телевизоре два входа, то подсоединяют только желтый (к видеосигналу) и белый (для принятия моносигнала звука).

Красный провод не используется совсем.

История появления RCA-проводов

В 1940-х годах американская компания Radio Corporation of America была первой, которая использовала кабели. Созданный ими граммофон был первым изделием, подключаемым через провод RCA. Инновации RCA в области телевидения включали разработку системы электронного, а впоследствии — цветного телевидения. Использование кабелей-тюльпанов росло вместе с популярностью телевизионных устройств, поскольку они позволяли передавать видео и аудио между телевизорами и другой электроаппаратурой, такой как динамики и видеомагнитофоны.

Несмотря на то что с каждым годом совершенствуется электроника, кабель-тюльпан сохраняет свое предназначение. Немаловажное значение при этом играет строение кабеля, обеспечивающее ему прочность и многоцелевое использование.

Внутри провода-тюльпана находится проводник – это и есть носитель сигнала. Следующий слой – диэлектрик, является изолирующим материалом (между проводником и экранированием). Диэлектрик защищает сигнал. Экранирование блокирует помехи. Внешняя оболочка – это защитный и видимый слой кабеля, предотвращающий повреждения.

Описание RCA

штекер RCA гнездо RCA

RCA jack или композитный (также называемый phono connector, или CINCH/AV connector, а также в просторечии «тюльпан», «колокольчик», AV-разъём) — стандарт разъёма, широко применяемый в аудио- и видеотехнике.

Большим недостатком таких соединителей является то, что при подключении сначала соединяется контактная пара сигнала (с напряжением), а лишь затем контакты корпусов. Это может вызвать повреждения приборов в момент соединения при наличии разности потенциалов между корпусами, что часто происходило при подключении телевизоров к ТВ-выходу на видеокартах.

Стандартный RCA штекер (на сленге — «папа») выглядит как центральный металлический выдающийся вперёд контактный штырь диаметром 3,2 мм (3,18 для размера 0,25 дюйма), внешней открытой длиной 9,0 мм (9,52/7,92 мм для размеров 0,375/0,312 дюйма), внутренней закрытой длиной 6,0 мм (5,56 для размера 0,219 дюйма), окружённый металлическим круглым ободком (минимальным внутренним диаметром 8,0 мм; 8,33 для размера 0,328 дюйма).

Внешний диаметр ободка зависит только от его толщины и не нормируется.

Гнездо RCA (на сленге — «мама») — обычно панельный разъём, на который надевается ободок, имеет внешний диаметр 8,0 мм (8,33 для размера 0,328 дюйма) и глубину 7,50 мм (7,14 для размера 0,281 дюйма), поэтому обжимающие губки ободка должны иметь немного больший внутренний диаметр.

В недорогом исполнении пространство между коннектором/цангой и ободком/корпусом (внутренний изолятор) заполняется простой пластмассой или полиэтиленом, в среднеценовых — текстолитовыми шайбами или аналогичными из прессованного стекловолокна, в дорогих — термостойким тефлоном или керамикой.

Один из основных недостатков недорогих разъёмов — это их малая термостойкость. Для пайки кабеля сечением 0,823 мм² (18 awg) или более, требуется весьма длительное время прогрева на стандартных температурах плавления припоя 250° С — или намного большие температуры жала паяльника, ради увеличения накопительной теплоёмкости жала, иногда вплоть до 500° С.

Распиновка RCA

Композитный аналоговый видеосигнал—— Составной Жёлтый
Аналоговый аудиосигнал Левый/Моно Белый
Правый Красный
Центр Зелёный
Левый (surround) Синий
Правый (surround) Серый
Левый тыловой (surround) Коричневый
Правый тыловой (surround)
Сабвуфер Пурпурный
Цифровой аудиосигнал S/PDIF Оранжевый
Компонентное аналоговое видео (YPbPr) Y Зелёный
PB Синий
PR Красный
Компонентное аналоговое видео/VGA (RGB/HV) R Красный
G Зелёный
B Синий
Жёлтый
V (Сигнал синхронизации по вертикали:) Белый

Различные сигналы используют свой цвет разъёма, определяемый стандартом, но многоканальное аудио (7. 1 и далее) до сих пор не имеет стандартных цветов.

В случае использования вывода звука на динамики телевизора проводится приведение к левому каналу (разъём белого цвета).

Кабель «Composite A/V Cable 3×RCA-TRRS» используется для передачи композитного видеосигнала и стереофонического аудиосигнала. Нередко его называют «AV TV cable».

7 вариантов распайки AV кабеля

С другой стороны кабеля расположен 4‑контактный штекер TRRS («джек»). Распиновку этого штекера в данном кабеле разработчики сочиняют кто во что горазд. В конце статьи приведена таблица распиновки штекера TRRS «Jack» для некоторых производителей по алфавиту.  Нумерация контактов джека начинается с наконечника штекера; 2, 3 контакты — ко́льца; 4 контакт — основание.

Актуальность RCA разъёма

Еще недавно разъем RCA был популярен и востребован. С его помощью к телевизорам подключались самые разные устройства: акустика, усилители, видеомагнитофоны и даже DVD-проигрыватели. Причина в этом проста: RCA являлся практически идеальным вариантом для передачи аналогового сигнала (видео и аудио). Также его часто можно было найти в звуковых картах для компьютеров. Более того, благодаря грамотной распайке специалисты использовали RCA для подключения компьютера к телевизору, который выполнял роль монитора.

Но сегодня уже нельзя сказать, что RCA-разъемы являются актуальными. Их успешно заменяют другие интерфейсы, которые считаются прогрессивными. Например, это HDMI, Display Port и так далее. RCA все еще держится на плаву благодаря многочисленным конвертерам и переходникам, с помощью которых можно подключить почти любую технику. Да, разъем от Radio Corporation of America все еще встречается даже в современных телевизорах. Вот только зачем использовать данный разъем, если у вас есть возможность наслаждаться 4K-контентом на огромном экране? Ведь нужно помнить, что через RCA-разъемы можно передавать контент максимум в HD или FHD разрешении.

Отсюда можно сделать вывод, что эра «тюльпанов» постепенно заканчивается. Такой стандарт устарел по абсолютно всем параметрам. Если же у вас нет возможности использоваться более прогрессивные интерфейсы, то «колокольчик» все еще подходит для передачи видео и аудиосигнала.

Подключение PS3 через RCA

Наиболее «древний вариант» подключения, но зато шнур идет в комплекте с приставкой. В этом списке кабели расположены по убыванию качества, поэтому привлекательной картинки ожидать не стоит. Преимущество RCA заключается в том, что такой тип подключения поддерживается практически любым телевизором. Возможно, на вашем устройстве вместо стандартного RCA установлены входы SART (разъем для пластины). В этом случае можно приобрести специальный шнур AV-Scart или переходник, который показан на фотографии выше. Как показывает практика, на старых телевизорах цвета не всегда соответствуют разъемам RCA, поэтому придется поэкспериментировать. Больше узнать о подключении PlayStation 3 к телевизору с тюльпанами предлагается в следующем видео:

RCA в аудио и видео

Всем известные колокольчики постоянно встречаются как в бытовой аудиотехнике, так и в диджей-пультах, усилителях и другом профессиональном оборудовании.

RCA используется для передачи линейного сигнала. Линейный сигнал — наиболее стандартный для аудиотехники, именно им оперируют микшерные консоли при сведении музыки и диджей-пульты при живом микшировании. Микрофонный и инструментальный сигналы приводят к линейному для записи с помощью директ бокса и микрофонных преампов соответственно. Также линейный тип подключения сплошь и рядом применяется в бытовой технике — усилителях, ресиверах, проигрывателях CD и DVD.

Разъемы RCA легко узнать — они маркируются белым и красным, как в Denon AVR-X250BT

Уровень линейного сигнала сертифицирован:

  • Для бытовых приборов: — 10 dBV с номинальным напряжением 0.3162 В RMS
  • Для профессиональной техники: +4 dBu с номинальным напряжением 1.2280 В RMS

Существует множество переходников для линейных разъемов. Самый популярный — с RCA на 3,5 мм TRS, например, для подключения плеера к усилителю. Но при подключении CD-плеера в студийный микшер нужно помнить, что сигнал будет тихим из-за разницы в сертификациях.

Сам акроним RCA означает Radio Corporation of America — эта компания в сороковых годах прошлого века применило их в фонографах. Это позволило проигрывателям подключаться к усилителям. На старой технике такие разъемы назывались Phono. В некоторых виниловых проигрывателях до сих пор встречается маркировка Phono Out.

Линейный выход Phono Out в Pioneer PLX-1000

RCA представляет собой небалансное моно соединение. Из-за этого они очень уязвимы к качеству провода. Его следует выбирать таким коротким, каким это возможно. Требования к любым кабелям довольно просты: чем толще сигнальная жила — тем лучше. Производители не всегда пишут сечение жилы, поэтому понять качество шнура обычно можно по его толщине и жесткости.

Распиновка VGA — корректная распайка мониторного разъема

Распиновка VGA. Мониторный VGA-разъем и в настоящее время является наиболее известным и популярным интерфейсом мониторов, который был разработан компанией IBM более тридцати лет назад. Но даже невзирая на это, видео стандарт VGA, можно встретить установленным на большинстве современной компьютерной технике. Особенно на компьютерах, где необходимо вывести видео в упрощенном графическом режиме, с разрешением 640×480.

Абсолютно все графические карты производимые в мире совместимы с таким режимом. Процесс вывода видеоинформации с высоким разрешением, происходит исключительно после того, как загрузятся драйвера графического адаптера во время запуска операционной системы.

Распиновка VGA провода согласно его цветовой маркировке очень помогает в некоторых случаях, например: Когда выполняется самостоятельное тестирование проводников на предмет обрыва или при необходимости увеличить длину провода. К сведению: Промышленность выпускает кабели VGA имеющие длину порядка тридцати метров.

Пятнадцати-контактный разъем VGA, конструкция которого представляет собой форму трапеции с размещенными выводами по трехрядной схеме, в каждом ряду имеется по пять контактов. Для обеспечения корректного соединения комплементарных разъемов, контакты в колодке установлены в не симметричном порядке. Такое устройство, благодаря своей форме, гарантирует правильное соединение кабеля. Последовательность нумерации выходных контактов положено обозначать как показано на снимке ниже:

Распиновка VGA согласно цветовой маркировке

Распиновка коннектора Mini VGA

Распиновка S-Video

мама s video

папа s video

Источники

  • https://monitor4ik. com/stati/rca/
  • https://parentchild.ru/478027a-kak-pravilno-podklyuchit-provod-tyulpan-kakie-tsveta-i-za-chto-otvechayut
  • https://pinov.net/connector/RCA
  • http://rones.su/techno/raspayka-av-kabelya-3rcavtrrs-s-trh-kolokolytchikov-na-dzhek.html
  • https://masterservis24.ru/228-podkljuchit-ps3-k-televizoru.html
  • https://club.dns-shop.ru/blog/t-169-drugaya-audiotehnika/41626-putevoditel-po-audiokabelyam-i-perehodnikam/
  • https://usilitelstabo.ru/raspinovka-vga.html
  • https://monitor4ik.com/stati/s-video/

Используемые источники:

  • https://help-wifi.ru/tekh-podderzhka/obzhim-vitoj-pary/
  • https://tehnoobzor.com/schemes/computers/2845-interfeys-rs-232-obzor-shema-preobrazovateley-raspinovka-kabeley.html
  • https://hmelectro.ru/poleznye_statyi/vsyo-pro-rca-av-razem-vidy-osobennosti-i-harakteristiki-plyusy-i-minusy-vyhoda

Кабель Скарт-Скарт 3м.(полная распайка) | Festima.Ru

Электроника

Таблица Список Лента

Кабель Скарт-Скарт 3м. (полная распайка)

Мы нашли это объявление 3 года назад
Нажмите Следить и система автоматически будет уведомлять Вас о новых предложениях со всех досок объявлений

Перейти к объявлению

Тип жалобы ДругоеНарушение авторских правЗапрещенная информацияОбъявление неактульноПорнографияСпам

Комментарий

Показать оригинал

Адрес (Кликните по адресу для показа карты)

городской округ Город Владимир, Октябрьский район
Еще объявления

Стандарт

Аудио и видео техника

12 дней назад Источник

Кабель скарт.

Аудио и видео техника

23 дня назад Источник

Адаптер Scart — 3RCA ✅Адаптер тюльпан – скарт ✅Высококачественный недорогой переходник / адаптер / скарт — рса / Scart — 3RCA / scart-3xRSA / scart-rca. ✅Контакты разъёмов покрыты никелем. ✅ ДЛЯ теле- и видеоустройствами (телевизоры, видеомагнитофоны, ресиверы, DVD-проигрыватели, акустические системы и т. п.) — для приставок PS1 PS2 PS3 Xbox 360 . SEGA — новый — всегда в наличии — для подключения кабелей к аудио-видео аппаратуре.

Аудио и видео техника

месяц назад Источник

Продаю

Аудио и видео техника

месяц назад Источник

Кабель 2м. Новый. Целая упаковка, не вскрывалась.

Аудио и видео техника

месяц назад Источник

Качественый экранированный аудио-видео кабель известной фирмы Sparcs в отличом состоянии, 1.5 м. Вилка-вилка. Разъёмы позолочены.

Аудио и видео техника

месяц назад Источник

Кабель скарт разъём. Длинна 80 -120мм.

Аудио и видео техника

месяц назад Источник

Купить кабель Скарт на 3 тюльпана Шнур 3RCA вход-SCART выход Длина -1.5 метра

Аудио и видео техника

месяц назад Источник

Новый, упаковка не вскрывалась. Длина 3 м.

Аудио и видео техника

2 месяца назад Источник

Кабель скарт-скарт хорошего качества

Аудио и видео техника

2 месяца назад Источник

Кабель с разьемом Скарт и выходом и входом 2.5м

Аудио и видео техника

2 месяца назад Источник

кабель скарт-тюльпан.Три штекера-тюльпана на вход и три на выход.(2 аудио и видео) Используется для подключения телевизора к аудио и видео-технике Длина 1 метр

Аудио и видео техника

2 месяца назад Источник

длина 1.8 м

Аудио и видео техника

2 месяца назад Источник

Полный кабель скарт, длина 1.6 метра, позолоченные контакты, фирма — hama

Аудио и видео техника

2 месяца назад Источник

Продаю новый кабель скарт/скарт для телевизора. В упаковке. Фирма Hama (Германия). Длина 2 метра

Аудио и видео техника

2 месяца назад Источник

Продам кабель Sc-3RCA (скарт — 3 тюльпана) в заводской упаковке. Упаковка частично вскрыта для демонстрации. Производство США, штрихкод на фото.

Аудио и видео техника

2 месяца назад Источник

Кабель видео скажи 21-4 Новый И скарт скарт

Аудио и видео техника

3 месяца назад Источник

2 кабеля по цене одного Кабель Scart — Scart и кабель скарт — 4 RCA тюльпан Европейский стандартный тип соединителя для подключения мультимедийных устройств, таких как телевизор, видеомагнитофон, DVD-проигрыватель. Другие названия: EuroSCART Peritel евроразъём Euro-AV

Аудио и видео техника

3 месяца назад Источник

Адаптер Scart — 3RCA ✅Адаптер тюльпан – скарт ✅Высококачественный недорогой переходник / адаптер / скарт — рса / Scart — 3RCA / scart-3xRSA / scart-rca. ✅Контакты разъёмов покрыты никелем. ✅ ДЛЯ теле- и видеоустройствами (телевизоры, видеомагнитофоны, ресиверы, DVD-проигрыватели, акустические системы и т.п.) — для приставок PS1 PS2 PS3 Xbox 360 . SEGA — новый — всегда в наличии — для подключения кабелей к аудио-видео аппаратуре.

Аудио и видео техника

3 месяца назад Источник

Кабель скарт — тюльпан новый. Длина 1,8 метра.

Аудио и видео техника

3 месяца назад Источник

Внимание! Festima.Ru является поисковиком по объявлениям с популярных площадок. Мы не производим реализацию товара, не храним изображения и персональные данные. Все изображения принадлежат их авторам Отказ от ответственности

Войти

Все сервисы становятся доступными без ограничений

Сможете пользоваться сервисом Festima.Ru на разных устройствах.

Это удобно и бесплатно

Видеошнуры

Видеошнуры маркируются по шаблону: Видеошнур AА-nBB-nССс-DD.

Где:

АА — тип видеошнура по режиму записи и воспроизведения:

    Шв — шнур воспроизведения,

    Шз — шнур записи,

    Шп — шнур перезаписи (записи и (или) воспроизведения),

BB — тип входного разъёма(ов) и СС — тип выходного разъёма(ов):

    Ск — вилка SCART,

    Т — вилка RCA,

    М — розетка RCA,

    Н — вилка mDIN-4 (S-VHS),

    П3 — вилка JACK-3.5 стерео,

    Вилка HDMI — вилка HDMI (19 контактов),

n  количество разъёмов данного типа (для одного разъёма количество не указывается),

с — дополнительные сведения:

    м — разъём в металлическом “белом” корпусе,

    з — разъём в металлическом “желтом” корпусе “под золото”,

    э — разъём в металлическом “элитном” корпусе,

    зп — разъём в пластиковом корпусе с желтыми “под золото” контактами,

    р — вариант исполнения шнура из радиочастотного кабеля РК-75,

    s — stereo, дополнительное указание о стерео сигнале,

    пр — “прямая” распайка для вилки  mDIN-4 (S-VHS),

    бл — дополнительное указание о блистерной упаковке.

DD — длина видеошнура в метрах (длина 0,8м — не указывается).



предназначен для пердачи аудио или видеосгнала между блоками аппаратуры.
Возможно одно из применений:

  • видео сигнал + моно звук;
  • стерео звук

Видеошнур Шп-2Т-2Т
Выполнен из медного ШГЭС-2х0,12 с распаянными пластиковыми RCA с обоих концов шнура.
Длинны (в метрах): 0.8, 1.2, 2, 3, 5, 7, 10, 15, 20.

Видеошнур Шп-2Т-2Тр
Выполнен из радиочастотного медного РК-75-2 с распаянными пластиковыми RCA с обоих концов шнура.
Длинны (в метрах): 0.8, 1.2, 2, 3, 5, 7, 10, 15, 20.

Видеошнур Шп-2Т-2Тм
Выполнен из радиочастотного медного РК-75-2 с распаянными металлическими RCA с обоих концов шнура.
Длинны (в метрах): 0.8, 1.2, 2, 3, 5, 7, 10, 15, 20.

Видеошнур Шп-2Т-2Тз
Выполнен из радиочастотного медного РК-75-2 с распаянными металлическими RCA «под золото» с обоих концов шнура.
Длинны (в метрах): 0.8, 1.2, 2, 3, 5, 7, 10, 15, 20.

предназначен для пердачи стерео аудио и видеосгнала между блоками аппаратуры.

Видеошнур Шп-3Т-3Т
Выполнен из медного ШГЭС-3х0,12 с распаянными пластиковыми RCA с обоих концов шнура.
Длинны (в метрах): 0.8, 1.2, 2, 3, 5, 7, 10.

Видеошнур Шп-3Т-3Тз
Выполнен из радиочастотного медного РК-75-2 с распаянными металлическими RCA «под золото» с обоих концов шнура.
Длинны (в метрах): 0.8, 1.2, 2, 3, 5, 7, 10,15, 20.

Предназначен для передачи видео  и стере звукового сигнала (подключения ТВ-присавки, DVD или видеомагнито-фона (Вилки RCA) к телевизору (Вилка Скарт).
Распайка шнура обеспечивает передачу сигнала от источника к потребителю только в направлении указанном стрелкой.

Видеошнур Шв-3Т-Ск
Выполнен из медного ШГЭС-3х0,12 с распаянными тремя пластиковыми RCA на входе и разъёмом Скарт на выходе.
Длинны (в метрах): 0.8, 1.2, 2, 3, 5.

Видеошнур Шв-3Тм-Ск

Выполнен из радиочастотного медного РК-75-2 с распаянными тремя металлическими RCA  на входе и разъёмом Скарт на выходе.

Длинны (в метрах): 0. 8, 1.2, 2, 3, 5.

Видеошнур Шв-3Тз-Ск

Выполнен из радиочастотного медного РК-75-2 с распаянными тремя металлическими RCA «под золото» на входе и разъёмом Скарт на выходе.

Длинны (в метрах): 0.8, 1.2, 2, 3, 5.

Предназначен для передачи видео  и моно  звукового сигнала (подключения ТВ-приставки или видеомагнито-фона (Вилки RCA) к телевизору (Вилка Скарт).
Распайка шнура обеспечивает передачу сигнала от источника к потребителю только в направлении указанном стрелкой.


Видеошнур Шв-2Т-Ск
Выполнен из медного ШГЭС-2х0,12 с распаянными двумя пластиковыми RCA на входе и разъёмом Скарт на выходе.
Длинны (в метрах): 0.8, 1.2, 2, 3, 5.

Видеошнур Шв-2Тр-Ск
Выполнен из радиочастотного медного РК-75-2
 с распаянными двумя пластиковыми RCA на входе и разъёмом Скарт на выходе.
Длинны (в метрах): 0.8, 1.2, 2, 3, 5.

Видеошнур Шв-2Тм-Ск
Выполнен из радиочастотного медного РК-75-2
 с распаянными двумя металлическими RCA на входе и разъёмом Скарт на выходе.
Длинны (в метрах): 0.8, 1.2, 2, 3, 5.
Видеошнур Шв-2Тз-Ск
Выполнен из радиочастотного медного РК-75-2
с распаянными двумя металлическими RCA «под золото» на входе и разъёмом Скарт на выходе.
Длинны (в метрах): 0.8, 1.2, 2, 3, 5.



Кабель Insurrection Industries Neo Geo RGB SCART (с csync)

24,99 $

ВЫИГРАЙТЕ 300 $ ЗА НАПИСАНИЕ ОБЗОРА! УЗНАТЬ БОЛЬШЕ

Артикул:
САГ0031557НГ

Текущий запас:

    Получите максимально возможное качество от вашей консоли Neo Geo с кабелями RGB SCART. Эти кабели поддерживают Csync и прекрасно работают со всеми консолями Neo Geo AES. Они также работают с консолями Sega Genesis с модификациями RGB.

    Эти кабели обеспечивают стереофонический звук, который подается исключительно через разъем для наушников на передней панели

    Они могут работать с системами CD и CD-Z с аудиоадаптером RCA на 3,5 мм Консоли NEO GEO AES будут выводить композитное видео на этот контакт 9.0003

    • Двойное внешнее экранирование с оплеткой и фольгой
    • Стереозвук с независимым экранированием для снижения шума
    • Видео RGB с независимым экранированием для снижения шума
    • Независимо экранированный синхросигнал для уменьшения помех и видеошумов
    • Многожильные провода из чистой меди 24 AWG, используемые для всех цветовых, синхронизирующих и аудиосигналов для обеспечения максимального качества сигнала
    • Во всех кабелях используются высококачественные конденсаторы Nichicon UHV, где это необходимо
    • Каждый кабель разработан в соответствии со стандартными для отрасли характеристиками сопротивления и уровня сигнала для максимальной совместимости и производительности
    5 отзывов
    • 5
      Кабель отличного качества

      Опубликовано Райаном 22 декабря 2021 г.

      Недавно приобрел PVM взамен моей умирающей ЭЛТ. Это действительно качественный кабель с хорошим экранированием. Сделайте себе одолжение, если вы играете в классические игры на ЭЛТ и инвестируете в хорошие кабели!

    • 5
      NeoGeo Scart со стереокабелем

      Опубликовано Elemenopio 12 сентября 2021 г.

      Товар был куплен и получен в отличном состоянии по справедливой цене. Продукт также работал, как рекламируется. Я проверил кабель на своем RetroTink 5x, и он сработал. Я бы снова купил у Stone Age Gamer.

    • 5
      Кабель отличного качества

      Опубликовано Reviewer 25 июля 2021 г.

      Этот кабель Scart является идеальным компаньоном для вашего Neo Geo AES или MVS и вашего OSSC или Retrotink.

      Он действительно хорошо сделан и обеспечивает потрясающее качество изображения и стереозвука по одному кабелю (по крайней мере, для AES для MVS может потребоваться адаптер для аудиоразъема).\

      Can' Я рекомендую это достаточно.

    • 5
      Отличный кабель

      Опубликовано Робом Б., 7 июля 2021 г.

      Высококачественный кабель C-Sync (синхронизация на контакте 7 вместо контакта 3) для наилучшего возможного сигнала синхронизации в старых системах Neo Geo. (В более новых версиях платы контакты 3 и 7 соединены мостом, поэтому оба контакта используют композитное видео для синхронизации, и на них действительно не имеет значения, подключен ли кабель к контакту 3 или 7). Разъем TRS является плюсом, если вам нужен стереозвук. Имейте в виду, что вы должны подключить 1/8quot; TRS к переднему аудио, так как кабель не подключен для аудио от порта DIN. В целом, это отличный кабель. Я бы очень хотел, чтобы Insurrection сделала нестерео кабель для Neo Geo, как они делают для модели Genesis 1. Иногда я&#039Я согласен с монофоническим звуком и предпочел бы не прокладывать отдельный провод к передней панели системы. Впрочем, это всего лишь личные предпочтения. Мне нравится иметь оба типа кабелей для разных настроек.

    • 5
      Отлично экранированный кабель

      Опубликовано Адамом 14 апреля 2021 г.

      Я купил это для использования с консоли Neo Geo MVS. Кабель дает очень четкий сигнал. Мне пришлось получить аудиокабель L / R на 3,5 мм, чтобы получить аудиосигнал. В целом я очень доволен этим кабелем!

    • сопутствующие товары
    • Клиенты также просмотрели

    Кабели SNES RGB / csync

    Super Nintendo / Super Famicom
    Кабели RGB SCART и информация о синхронизации

    Все оригинальные (большие) версии Super Nintendo и Super Famicom (NTSC и PAL) могут выводить сигнал RGB без модификации, однако для каждого региона требуются разные кабели. SNES Mini / Famicom Jr. требует модификации, прежде чем можно будет использовать кабель RGB (дополнительную информацию см. на странице SNES Mini). Кроме того, если вы не знаете, что такое csync, я настоятельно рекомендую прочитать страницу синхронизации, прежде чем продолжить. Вот ваш выбор кабеля:

    Универсальные кабели (NTSC и PAL — большинство из них НЕ совместимы с обоими):

    Универсальный кабель RGB SCART для PAL и NTSC SNES (продавец в Великобритании)

    RAD2x Кабель HDMI (480p): http: //bit. ly/rad2xnintendo

    Компонентный видеокабель HD Retrovision SNES — высококачественное решение для компонентного видео с RGB-качеством.



    NTSC Super Nintendo / Super Famicom

    Все системы (большая исходная версия) могут выводить csync без модификации, за исключением очень редкого 1CHIP-03. Если у вас есть 1CHIP-03, либо используйте яркость в качестве синхронизации, либо см. приведенные ниже инструкции по подключению csync:

    Кабель Super Nintendo SNES RGB SCART (NTSC)  (Продавец в Великобритании)

    Кабель Super Nintendo SNES RGB SCART ( NTSC)   (Продавец №1 в США)

    Кабель Super Nintendo SNES RGB SCART (NTSC) (Продавец №2 в США)



    PAL Super Nintendo

    Эти системы выводят 12 В на контакт csync, и если вы попытаетесь использовать кабель NTSC/csync в системе PAL, вы можете повредить свое оборудование!!! Кроме того, кабели PAL требуют различных компонентов для отправки правильных сигналов на дисплеи PAL, поэтому вы никогда не должны использовать кабель NTSC в системе PAL (или наоборот).

    В большинстве сценариев* лучшими кабелями RGB для использования с системами PAL SNES являются либо кабели с базовым экраном, которые получают синхронизацию от контакта яркости, либо полностью экранированные кабели, которые получают синхронизацию от cvbs (композитное видео). Более простой выбор — универсальный кабель, указанный выше:

    Кабель Super Nintendo SNES RGB SCART (PAL)   (Продавец в Великобритании)

    Кабель Super Nintendo SNES RGB SCART (PAL)   (Продавец в США)

    либо нужно использовать универсальный кабель, либо убедиться, что в вашей цепочке установки есть синхронизирующий стриппер (например, gscartsw). Еще раз, никогда не используйте кабель NTSC в системе PAL!



    Системы SNES Mini / Famicom Jr. требуют модификаций как для вывода csync, так и для вывода RGB (информацию о RGB см. на странице модификации SNES Mini RGB). Вы можете приобрести кабель RGB, который синхронизирует композитное видео (тот же кабель, что указан выше), но я настоятельно вместо этого рекомендуется подключить csync:

    – После вскрытия SNES Mini найдите чип S-RGB между слотом для картриджа и радиатором:

    – Снимите радиатор и припаяйте провод к контакту 18 :

    – Пропустите этот провод через отверстие рядом с радиатором, но убедитесь, что при замене радиатора он не защемлен:

    – Обрежьте провисание провода и припаяйте кабель к контакту 3 вышло:



    SNES 1CHIP-03

    Системы SNES 1CHIP-03 являются единственными оригинальными консолями NTSC SNES, которые не выводят csync на мультивыход, поскольку в них отсутствуют некоторые компоненты, которые можно найти на другом 1Ревизии CHIP (щелкните, чтобы открыть полный размер):

    Вы можете приобрести все «недостающие» компоненты в виде комплекта здесь: https://console5. com/store/super-nintendo-sns-cpu-1chip-03- csync-restore-repair-kit-c-sync.html
    В Console5 также перечислены отдельные компоненты, если вы предпочитаете покупать их отдельно: https://console5.com/wiki/SNES#1CHIP-03_CSYNC_Restore

    Я видел, как люди восстанавливают csync на этих консолях, используя простую перемычку, показанную ниже, однако это , а не , кажется лучшим решением, поскольку в нем отсутствуют все схемы, показанные выше. Нажмите на изображение ниже, чтобы увидеть его в полном размере и точное местоположение, но еще раз, я НАСТОЯТЕЛЬНО рекомендую заменить все компоненты, показанные выше. Это только для систем NTSC, а не для PAL:

    Кабели для самостоятельной сборки:

    Кабельный разъем с несколькими выходами SNES очень сложно найти самостоятельно. Если вы хотите попробовать сделать свои собственные кабели SNES, вы можете купить дешевый кабель SNES RGB и использовать разъем с несколькими выходами. К вашему сведению, эти кабели ужасное качество и будет давать очень плохое изображение, но только разъем и головка SCART должны быть в порядке: http://www. play-asia.com/rgb-cable/13/7064



    Вот и все! Ознакомьтесь с модом SNES Mini RGB или вернитесь на главную страницу SNES. Если вам нужна информация о модах для других систем, перейдите на страницу «Получение RGB из каждой системы» или посетите главную страницу , чтобы узнать больше о ретро-крутостях.

    Схема распиновки SCART @ pinoutguide.com

    Этот разъем можно найти во многих видео, телевизорах и т.д. Разъем также известен как разъем Pertitel или Euroconnector.

    SCART (от Syndicat des Constructeurs dAppareils Radiorécepteurs et Téléviseurs) — это французский стандарт и соответствующий 21-контактный разъем для соединения аудиовизуального оборудования. Он также известен как Péritel (особенно во Франции) и Euroconnector. SCART упрощает подключение AV-оборудования (включая телевизоры, видеомагнитофоны, DVD-плееры и игровые приставки). По сути, он объединяет различные распространенные типы аналоговых сигналов в один разъем. В настоящее время устарел и заменен HDMI. Сигналы, передаваемые SCART, включают как композитное видео, так и RGB-видео, а также вход/выход стереоаудио, а также вспомогательные функции. Возможна конвертация в VGA, S-video. Уровни напряжения довольно высокие, около 1В, поэтому сигналы имеют хорошую помехоустойчивость.

    Детали SCART

    SCART является двунаправленным для стандартного композитного видео и аналогового аудио. Телевизор обычно постоянно отправляет аудио- и видеосигналы антенны на разъемы SCART и следит за возвратными сигналами, чтобы вместо этого отображать и воспроизводить их. Это позволяет иметь прозрачные телевизионные приставки без какого-либо тюнера, которые просто ловят и предварительно обрабатывают телевизионные сигналы. Видеомагнитофон может иметь 2 разъема SCART, один для подключения к телевизору, а другой для приставки. В режиме ожидания или в выключенном состоянии видеомагнитофон будет перенаправлять сигналы от телевизора на декодер телевизионной приставки и отправлять обработанный результат обратно на телевизор. Когда зашифрованное шоу записывается, видеомагнитофон будет управлять телевизионной приставкой от своего собственного тюнера и отправлять незашифрованные сигналы на телевизор для просмотра или простого управления записью. Кроме того, SCART позволяет подключенному устройству включать и выключать телевизор, а точнее: переводить его в режим ожидания и выходить из него, как это делает пульт дистанционного управления.

    Выводы SCART

    Существуют различные конфигурации выводов. Доступные подтверждения зависят от используемого видеоустройства. Иногда можно выбрать конфигурацию (например, композитный или S-video), изменив настройку программного обеспечения.

    Два сигнала состояния определяют (частично), какие видеосигналы активны. Видеоустройство может использовать эти сигналы состояния для автоматического переключения между внутренними и внешними аудио/видеосигналами.

    Штифт Имя Описание Уровень сигнала Импеданс
    1 ООР Правый аудиовыход 0,5 В действ. <1 кОм
    2 ВОЗДУХ Правый аудиовход 0,5 В действ. >10 кОм
    3 АОЛ Левый аудиовыход + моно 0,5 В действ. <1 кОм
    4 АГНД Аудио заземление
    5 Б Земля Синий фон RGB
    6 АИЛ Аудиовход слева + моно 0,5 В действ. >10 кОм
    7 Б RGB Синий В 0,7 В 75 Ом
    8 ПЕРЕКЛЮЧАТЕЛЬ Переключатель аудио/RGB / 16:9, медленный переключатель (10-12 В), чтобы заставить телевизор включить режим (зависит от телевизора (старый), иногда устанавливайте телевизор на AUX)
    9 Г Земля Зеленый цвет RGB
    10 CLKOUT Данные 2: Clockpulse Out, использовавшийся в 80-х годах на старых видеокассетах
    11 Г RGB Зеленый В 0,7 В 75 Ом
    12 ДАННЫЕ Данные 1: Выходные данные (недоступно ??)
    13 Р ЗЕМЛЯ Красный фон RGB
    14 ДАННЫЕGND Заземление данных, дистанционное управление, проводное и используемое старыми видеомагнитофонами
    15 Р RGB красный вход / цветность 0,7 В (хром. : импульс 0,3 В) 75 Ом
    16 БЛНК Сигнал гашения, быстрое переключение (1-3 В), чтобы заставить телевизор переключиться в режим (зависит от телевизора (последний), иногда устанавливайте телевизор в AUX) 1–3 В=RGB, 0–0,4 В=композитный 75 Ом
    17 ВГНД Заземление композитного видео или яркостного заземления S-video
    18 БЛНКГНД Заземление сигнала гашения — заземление для медленного или быстрого переключения (заземление для контакта 8 или 16)
    19 ВУТ Композитный видеовыход 1 В 75 Ом
    20 ВИН Композитный видеовход / Яркость / RGB-синхронизация 1 В 75 Ом
    21 ЩИТ Заземление/экран (шасси)

    Два контакта обеспечивают сигналы переключения.
    Контакт 8, контакт переключения функций, передает низкочастотный (менее 50 Гц) сигнал от источника, который указывает тип присутствующего видео.

    0В-2В означает отсутствие сигнала или внутренний байпас
    4,5-7В (номинальное 6В) означает широкоэкранный (16:9) сигнал
    9,5-12 В (номинальное 12 В) означает нормальный (4:3) сигнал

    Контакт 16, контакт быстрого переключения, передает сигнал от источника, указывающий, что это сигнал RGB или композитный.

    0В-0,4В означает составной.
    1В-3В (номинальное 1В) означает только RGB.

    Первоначальная спецификация определяла контакт 16 как быстрое гашение, высокочастотный (до 3 МГц) сигнал, который гасил композитное видео. Входы RGB всегда были активны, а быстрый сигнал гашения пробивает дыры в композитном видео. Разъем SCART использует его для наложения субтитров с внешнего декодера телетекста. 0V-0.4V означает композитный сигнал с прозрачным наложением RGB. 1В-3В (номинальное 1В) только RGB.

    Нет сигнала переключения для указания S-Video. Некоторые телевизоры могут автоматически определять наличие сигнала S-Video, но чаще вход S-Video необходимо выбирать вручную.

    Доступность SCART

    Многие старые телевизоры имеют 2 разъема SCART . Один обычно использует предыдущую таблицу выводов, а другой использует следующую таблицу выводов. Первый может переключаться с композитного входа на вход RGB. Второй может переключаться с композитного входа на вход S-Video, при этом контакт 20 является либо композитным входом, либо входом яркости. Обычно второй разъем выводит выбираемый композитный сигнал на контакт 19.

    Штифт Сигнал Уровень Импеданс
    1 Правый аудиовыход 0,5 В действ. <1 кОм
    2 Правый аудиовход 0,5 В действ. >10 кОм
    3 Левый аудиовыход + моно 0,5 В действ. <1 кОм
    4 Земляной звук
    5 Синий фон RGB
    6 Аудиовход слева + моно 0,5 В действ. >10 кОм
    7
    8 Выбор функций Высокий (9,5–12 В) режим AV
    Низкий (0-2В) TVmode
    >10кОм
    9 Заземление RGB Зеленый
    10 Данные связи 2
    11
    12 Данные связи 1
    13 Земля (цветность)
    14 Наземные данные
    15 Вход цветности 0,3 В 75 Ом
    16
    17 Земля (яркость)
    18
    19 Видеовыход (композитный) 1 В, включая синхронизацию 75 Ом
    20 Вход яркости 1 В, включая синхронизацию 75 Ом
    21 Заземление/экран (шасси)

    Уровни сигналов SCART

    Сигнал Уровень переменного тока Уровень постоянного тока Импеданс
    Красный, зеленый, синий От пика до гашения: 0. ..0,7 В ±3 дБ 0…2 В 75 Ом
    Синхронизация Размах: 0…0,3 В -3 дБ…+10 дБ 0…2 В 75 Ом
    Композитное видео Белый для синхронизации: 0…1,0 В ±3 дБ 0…2 В 75 Ом
    Цветность 0…0,3 В -3 дБ…+10 дБ 0…2 В 75 Ом
    Яркость 0…1,0 В 3 дБ 0…2 В 75 Ом
    МАК Черный-белый: 0…1,0 В 3 дБ 0…2 В 75 Ом
    Аудиовход 0,2…2,0 В (номинал: 0,5 В)   >=10 кОм
    Аудиовыход Номинальное: 0,5 В (максимум: 2,0 В)   <=1 кОм
    Статус видео Связь с низкой скоростью передачи данных: 0,0…2,0 В
    (например, дистанционное управление; Easylink)
    Внутренний: 0,0. ..2,0 В
    Внешний (16:9): 4,5…7,0 В
    Внешний (4:3): 9,5…12,0 В
    In: ZR>=10 кОм
    ZC<=2 нФ
    Выход: ZR<=1 кОм
    Состояние RGB   Внутренний: 0,0…0,4 В
    Внешний: 1,0…3,0 В
    75 Ом

    Формальное описание интерфейса приведено в стандарте CENELEC EN 50 049-1:1989 или в IEC 933-1 стандарт.

    Некоторые таблицы:

    Выходной разъем Входной разъем
    1 Прямой аудиовыход 2 Аудио прямо в
    3 Выход аудио (или моно) 6 Аудио слева (или моно) в
    4 Возврат звука 4 Возврат звука
    15 Выход цветности 15 Цветность в
    13 Возврат цветности 13 Возврат цветности
    8 Состояние видео на выходе 8 Статус видео в
    19 Выходная яркость 20 Яркость в
    17 Возврат яркости

    17

    Возврат яркости
    21 Щит 21 Щит


    Кабель SCART — композитный видеосигнал
    Выходной разъем Входной разъем
    1 Прямой аудиовыход 2 Аудио прямо в
    3 Выход аудио (или моно) 6 Аудио слева (или моно) в
    4 Возврат звука 4 Возврат звука
    8 Состояние видео на выходе 8 Статус видео в
    19 Композитный видеовыход 20 Композитное видео в

    17

    Обратный композитный видеосигнал 18 Обратный композитный видеосигнал
    21 Щит 21 Щит


    Соединение композитного декодера
    Разъем приемника Разъем декодера
    1 Прямой аудиовыход 2 Аудио прямо в
    2 Аудио прямо в 1 Прямой аудиовыход
    3 Звук пропущен 6 Аудио осталось в
    6 Аудио осталось в 3 Звук пропущен
    4 Возврат звука 4 Возврат звука
    8 Статус видео в 8 Состояние видео на выходе
    19 Выход основной полосы частот (закодированный) 20 Основная полоса в
    17 Обратный выход основной полосы 18 Основная полоса в ответ
    20 Композитное видео (без кодировки) 19 Композитный видеовыход

    17

    Композитное видео в ответ 17 Выход композитного видеосигнала
    21 Щит 21 Щит


    Разъем EasyLink (дополнительно)
    Разъем для телевизора Разъем видеорегистратора
    10 Шина управления вводом-выводом 10 Шина управления вводом-выводом

    EasyLink обеспечивает двустороннюю связь между телевизором и видеомагнитофоном. Таким образом, видеомагнитофон может, например, скопировать настройки каналов телевизора. Кто знает подробности?

    Аналоговые видеокабели — Аналоговые

    Мы рекомендуем недорогие кабели, продаваемые Monoprice. Вот список совместимых кабелей и ссылки, где их можно приобрести:

    Композитный кабель и кабель S-video

    • Monoprice Кабель-переходник с VGA на S-Video/RCA (композитный)

    Компонентные видеокабели

    • Monoprice Компонентный видеокабель 12ft VGA на 3 RCA Monoprice 3 VGA на RCA
    • 0 Компонентный видеокабель (HD15 — 3-RCA)
    • Monoprice 6 дюймов VGA — 3x RCA Компонентный видеокабель (HD15 — 3x RCA)

    RGB Video — разъемы BNC Кабели

    • Monoprice VGA HD-15 — 5 BNC Видеокабель RGB для кабеля монитора HDTV — 6 футов
    • Monoprice VGA HD15 «папа» на 5x BNC «мама» Кабель-адаптер — 1 фут

    Сторонние поставщики

    • Компания Retro-Access в США производит специальные кабели SCART для ЦАП, специальные кабели 32x и кабели Nt mini SCART. Вы можете приобрести эти кабели здесь.
    • Свяжитесь с компанией Retro Gaming Cables UK, если вы находитесь в Великобритании/ЕС.

    Изготовление собственных аналоговых кабелей для ЦАП

    Nt Mini
    HD-15 Pin Function Note
    1 Red Also Composite video, and Component R-Y
    2 Green also s-video chroma, and component luma
    3 Blue also s-video luma and component B-Y
    4 Ground
    5 Detection
    6 Ground for Pin 1
    7 Ground for Pin 2
    8 Ground for Pin 3
    9 +5v
    10 Detection
    11 Ground
    12 NC
    13 H synch also composite synch
    14 V synch also composite synch
    15 Detection
    S-Video / Composite Cable
    HD-15 Pin Function
    1 Композитный сигнал
    6 . 0254
    3 s-video luma signal
    8 s-video luma ground
    4 connect to 5

    Note: Use a separate ground for each signal will simplify проводка. Соединение контактов 4 и 5 вместе переведет систему в композитный режим/режим s-video.

    Компонентный кабель
    HD-15 Pin Функция
    1 R-Y signal
    6 R-Y ground
    2 luma signal
    7 luma ground
    3 B-Y signal
    8 B-Y ground
    RGB Cable
    HD-15 Pin Function
    1 Red
    6 Red Ground
    2 Green
    7 Green Ground
    3 Blue
    8 Blue Ground
    4 Подключите к 10
    13 Подключите к HSYNC
    14 . 0254

    Схема контактов разъема SCART

    Схема контактов разъема SCART
    РАЗЪЕМ SCART ВЫВОДЫ Таблица 1

    Таблица 1 является исходной и допускает композитный видеовход/выход, входы RGB и стереоаудио. Таблица 2 была добавлена ​​для входных сигналов S-video (S-VHS и Hi-8). Это сделало контакт 15 цветным, а контакт 20 — яркостью.

    Многие телевизоры имеют 2 разъема SCART. Один обычно похож на стол 1, а другой — на стол 2, и контакт 20, переключаемый с композитного на яркость S-Video.
    Первый может переключаться с композитного входа на вход RGB. Второй может переключаться с композитного входа на вход S-Video, контакт 20 является либо композитным входом, либо входом яркости. Обычно второй разъем выводит выбираемый композитный сигнал на контакт 19.

    Штифт       Сигнал     Уровень      Полное сопротивление

    1 Правый аудиовыход 0,5 В действ. <1 кОм
    2 Правый аудиовход 0,5 В действ. >10 кОм
    3 Левый аудиовыход + моно 0,5 В действ. <1 кОм
    4 Земляной звук
    5 Синий фон RGB
    6 Аудиовход слева + моно 0,5 В действ. >10 кОм
    7 RGB Синий В 0,7 В 75 Ом
    8 Переключатель аудио/RGB / 16:9 Высокий (9,5–12 В) режим AV
    Низкий (0–2 В) режим TV
    >10кОм
    9 Заземление RGB Зеленый
    10 Данные связи 2
    11 RGB Зеленый В 0,7 В 75 Ом
    12 Данные связи 1
    13 Красный фон RGB
    14 Наземные данные
    15 RGB красный вход / цветность 0,7 В (хром. : импульс 0,3 В) 75 Ом
    16 Сигнал гашения Высокий (1–3 В) RGB
    Низкий (0–0,4 В) Композитный
    75 Ом
    17 Наземное композитное видео
    18 Сигнал заземления
    19 Композитный видеовыход 1 В, включая синхронизацию 75 Ом
    20 Композитное видео в 1 В, включая синхронизацию 75 Ом
    21 Заземление/экран (шасси)
    КОНТАКТЫ РАЗЪЕМА SCART Таблица 2
    Сигнал     Уровень      Полное сопротивление             1 Правый аудиовыход 0,5 В действ. <1 кОм 2 Правый аудиовход 0,5 В действ. >10 кОм 3 Левый аудиовыход + моно 0,5 В действ. <1 кОм 4 Земляной звук     5 Синий фон RGB     6 Аудиовход слева + моно 0,5 В действ. >10 кОм 7 — — — 8 Выбор функций Высокий (9,5–12 В) режим AV
    Низкий (0–2 В) режим TV >10кОм 9 Заземление RGB Зеленый     10 Данные связи 2          11 — — — 12 Данные связи 1     13 Земля (цветность)     14 Наземные данные     15 Вход цветности 0,3 В 75 Ом 16 — — — 17 Земля (яркость)     18 — — — 19 Видеовыход (композитный) 1 В, включая синхронизацию 75 Ом 20 Вход яркости 1 В, включая синхронизацию 75 Ом 21 Заземление/экран (шасси)
    Кабель между видеомагнитофоном и телевизором (Scart)
    ТВ Видеомагнитофон
    Аудио Напрямую 1 2 Аудио прямо в
    Аудио прямо в 2 1 Аудио Напрямую
    Аудио Упущено 3 6 Аудио Осталось в
    Аудио Осталось в 6 3 Аудио Упущено
    Аудио Земля 4 4 Аудио Земля
    Красный 15 15 Красный
    Красный Земля 13 13 Красный Земля
    Зеленый 11 11 Зеленый
    Зеленый Земля 9 9 Зеленый Земля
    Синий 7 7 Синий
    Синий Земля 5 5 Синий Земля
    Статус / 16:9 8 8 Статус / 16:9
    Зарезервировано 10 10 Зарезервировано
    Зарезервировано 12 12 Зарезервировано
    Быстро Заглушка 14 14 Быстро Заглушка
    Быстро Заглушка 16 16 Быстро Заглушка
    Видео За пределами земли 17 18 Видео В земле
    Видео В земле 18 17 Видео За пределами земли
    Видео Выход 19 20 Видео В
    Видео В 20 19 Видео Выход
    Заземление 21 21 Земля
    Кабель S-Video для входа SCART S-Video
    Выход S-Video ТВ, Скарт (вход)
    Выходная яркость (Y) 20 Яркость В
    Выход цветности (C) 15 Цветность В
    Земля 4+17 ЗЕМЛЯ
    Аудиовыход L 2 Аудиовход L
    Аудиовыход R 6 Аудиовход R
    Распиновка соединения S-Video
    PIN-код ОПИСАНИЕ Импеданс Уровень
    1 Земля Заземление (Y)
    2 Земля Земля (С)
    3 Д Интенсивность (яркость) 75 Ом 1В вкл. Синхр.
    4 С Цвет (цветность) 75 Ом Импульс 0,3 В
    Вид на сторону пайки
    штекерного разъема

    SCART проводка RGB | Форум Sega Saturn — セガサターン

    прабмир
    Сатурн Мастер

    Присоединился: январь 2011 г.
    Сообщения: 2,077
    Расположение:


    СКАРТ проводка RGB 27 апреля 2012 г. 17:34:31 по Гринвичу

    Сообщение prabmire от

    27 апреля 2012 г. 17:34:31 GMT

    Привет всем,

    Скарт, который шел с моим Saturn, утверждал, что он rgb, но он не 21-контактный, при осмотре у него есть некоторые контакты rgb, но не все, и когда на телевизоре он постоянно переключается между тем, что он думает rgb и компошит.

    Даже официальные скарты полностью подключены? у этого скарта отсутствуют контакты на обоих концах

    Prab

    бакоа51
    Сатурн Кинг

    Вашей игровой комнате нужно больше апскейлеров.

    Присоединился: август 2010 г.
    Сообщения: 5,717
    Расположение:


    СКАРТ проводка RGB 27 апреля 2012 г. 19:17:23 по Гринвичу

    Сообщение buckoa51 от

    27 апреля 2012 г. 19:17:23 по Гринвичу

    На самом деле вам нужны только контакты для красного, зеленого, синего и синхронизации, чтобы получить стабильное изображение, а затем еще два для звука слева и справа. Большинству телевизоров также нужен сигнальный штырь для включения RGB. Возможно, что не хватает напряжения, и поэтому у вас проблемы.

    зиробс
    Сатурн Принц

    Присоединился: ноябрь 2010 г.
    Сообщения: 3,403
    Расположение:


    СКАРТ проводка RGB 27 апреля 2012 г. 20:37:11 по Гринвичу

    Сообщение zyrobs от

    27 апреля 2012 г. 20:37:11 GMT

    , а при просмотре телевизора он постоянно переключается между тем, что он считает rgb, и компошитом.

    Проводной кабель NTSC на консоли PAL.

    Sega Saturns сошла с ума

    прабмир
    Сатурн Мастер

    Присоединился: январь 2011 г.
    Сообщения: 2,077
    Расположение:


    СКАРТ проводка RGB 27 апреля 2012 г., 23:30:55 по Гринвичу

    Сообщение prabmire от

    27 апреля 2012 г. 23:30:55 GMT

    Это консоль NTSC, и скарт идет вместе с ней, теперь она не дает мне ничего, кроме компошита, так что не уверен, что это кабель или сатурн, собираюсь заказать новый кабель с необработанной синхронизацией, чтобы проверить его

    бакоа51
    Сатурн Кинг

    Вашей игровой комнате нужно больше апскейлеров.

    Присоединился: август 2010 г.
    Сообщения: 5,717
    Расположение:


    СКАРТ проводка RGB 27 апреля 2012 г. 23:56:59 по Гринвичу

    Сообщение buckoa51 на

    27 апреля 2012 г. 23:56:59 по Гринвичу

    Это будет кабель, вероятно, использующий контакт 1 для подачи напряжения на сигнальный контакт RGB up. К сожалению, аксессуары для ретро-консолей сейчас в отпуске.

    зиробс
    Сатурн Принц

    Присоединился: ноябрь 2010 г.
    Сообщения: 3,403
    Расположение:


    СКАРТ проводка RGB 27 апреля 2012 г. 23:58:19 по Гринвичу

    Сообщение zyrobs на

    27 апреля 2012 г. 23:58:19 GMT

    То же самое. Машины NTSC обеспечивают c-sync, тогда как кабели PAL ожидают стабильного напряжения постоянного тока. Напряжение c-sync иногда бывает достаточно высоким, чтобы телевизор переключился в режим RGB, но иногда оно слишком низкое, и тогда телевизор снова переключается в композитный режим. Распространенная проблема, и я действительно повторяюсь, объясняя это.

    Вы должны либо получить специальный кабель ntsc, либо модифицировать вашу консоль, чтобы удалить c-sync.

    Лично я бы взял специальный кабель для ntsc, использующий обычную композитную синхронизацию, который будет работать на ВСЕХ Saturns. Кабели Raw Sync потенциально могут повредить ваши устройства, если вы случайно используете их на машине PAL (+9v Постоянный ток подается на устройство, где ожидается композитный сигнал… ой).

    Sega Saturns сошла с ума

    прабмир
    Сатурн Мастер

    Присоединился: январь 2011 г.
    Сообщения: 2,077
    Расположение:


    СКАРТ проводка RGB 28 апреля 2012 г. 00:04:22 по Гринвичу

    Сообщение prabmire от

    28 апреля 2012 г. 0:04:22 по Гринвичу

    да, у меня есть аксессуары для ретро-консолей в моем списке просмотра, но я не могу купить до 30-го числа, и zyrobs У меня теперь есть только сатурны jp model у меня не осталось приятелей сатурнов продал их все!

    зиробс
    Сатурн Принц

    Присоединился: ноябрь 2010 г.
    Сообщения: 3,403
    Расположение:


    СКАРТ проводка RGB 28 апреля 2012 г. 12:03:26 по Гринвичу

    Сообщение zyrobs от

    28 апреля 2012 г. 12:03:26 GMT

    Кстати говоря, есть ли у кого-нибудь фотографии официальных SCART-кабелей, которые поставлялись с консолью в 19?95-7? Я могу найти только изображения репродукций. Насколько я знаю, этот кабель никогда не продавался отдельно и не имеет своей коробки и т.п.

    Sega Saturns сошла с ума

    сфгсгвс
    Сатурн Геймер

    Присоединился: сентябрь 2010 г.
    Сообщения: 125
    Расположение:


    СКАРТ проводка RGB 28 апреля 2012 г. 21:14:22 по Гринвичу

    Сообщение sfgsgvs от

    28 апреля 2012 г. 21:14:22 по Гринвичу

    Кстати говоря, есть ли у кого-нибудь фотография официальных SCART-кабелей, которые поставлялись с консолью в 1995–1997 годах? Я могу найти только изображения репродукций. Насколько я знаю, этот кабель никогда не продавался отдельно и не имеет своей коробки и т.п.

    Как определить официальный кабель?

    mick_aka

    Круто!

    «Мик в меру адекватен».

    Присоединился: апрель 2007 г.
    Сообщения: 9,802
    Расположение:
    XBL: лепешка
    PSN: лепешка
    Код Nintendo: сегамик


    СКАРТ проводка RGB 28 апреля 2012 г. 22:03:31 по Гринвичу

    Сообщение от mick_aka на

    28 апреля 2012 г. 22:03:31 по Гринвичу

    Когда я вернусь домой, я открою одну из своих неиспользуемых консолей и посмотрю.

    зиробс
    Сатурн Принц

    Присоединился: ноябрь 2010 г.
    Сообщения: 3,403
    Расположение:


    СКАРТ проводка RGB 29 апреля 2012 г. 1:19:50 по Гринвичу

    Сообщение zyrobs от

    29 апреля 2012 г. 1:19:50 GMT

    Кстати говоря, есть ли у кого-нибудь фотография официальных SCART-кабелей, которые поставлялись с консолью в 1995–1997 годах? Я могу найти только изображения репродукций. Насколько я знаю, этот кабель никогда не продавался отдельно и не имеет своей коробки и т. п.

    Как определить официальный кабель?

    Вот что я хочу выяснить!

    Sega Saturns сошла с ума

    МИК
    Сатурн Принц

    Присоединился: январь 2012 г.
    Сообщения: 3,203
    Расположение:


    СКАРТ проводка RGB 29 апреля 2012 г. 11:50:51 по Гринвичу

    Сообщение MIK от

    29 апреля 2012 г. 11:50:51 GMT

    Они не имеют маркировки и не полностью закреплены штифтами или проводами. Может быть, сделано прямо в последний момент и по дешевке. Со стороны Sega было хорошо, что она поставила SCART-кабель RGB вместе с Saturn.

    Вот мой, можете только сравнить со своим. На самом деле это не обычный скарт-конец, поэтому, если у вас есть один из них, скорее всего, у вас есть провод, поставляемый с машиной.

    Интерес представляет сам винт и отверстие в пластике на конце царапины. Забудьте о белой штуке, которая свисает, так как это мой самодельный аудиовыход!

    Еще один снимок, глядя на контакты.

    Чтобы стать таким хорошим, нужны ВЕСЫ:

    зиробс
    Сатурн Принц

    Присоединился: ноябрь 2010 г.
    Сообщения: 3,403
    Расположение:


    СКАРТ проводка RGB 29 апреля 2012 г. 11:53:17 по Гринвичу

    Сообщение zyrobs от

    29 апреля 2012 г. 11:53:17 GMT

    Ха! Я только вчера купил один из них. Это двойной дроссель, поэтому я думаю, что у него не будет шума/помех.

    Sega Saturns сошла с ума

    прабмир
    Сатурн Мастер

    Присоединился: январь 2011 г.
    Сообщения: 2,077
    Расположение:


    СКАРТ проводка RGB 29 апреля 2012 г. 12:03:08 по Гринвичу

    Сообщение prabmire от

    29 апреля 2012 г. 12:03:08 GMT

    Хм, это заставляет меня думать, что мой сатурн перестал выводить RGB, так как у меня есть этот кабель, раньше он переключался между композитным и RGB на моем телевизоре, теперь это просто композитный

    МИК
    Сатурн Принц

    Присоединился: январь 2012 г.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован.
