⚡ Как быстро проверить напряжение в розетке

Бывают случаи, когда в доме вдруг выбивает электричество. В этот момент необходимо срочно проверить, есть ли напряжение в розетке. Кроме того, такая необходимость может возникнуть при переезде в новую квартиру, где схема подключения вам ещё не знакома. Сегодня расскажем о самых простых, доступных, а главное, безопасных способах, как же проверить, работает ли фаза в розетке, правильно ли она подключена.

Читайте в статье

• 1 Вариант первый – с помощью отвёртки-индикатора
• 2 Вариант второй – с помощью прибора средней мощности
• 3 Вариант третий – профессиональные приборы

Вариант первый – с помощью отвёртки-индикатора

Бесспорно, самый доступный и простой способ проверки – это отвёртка-индикатор. Некоторые называют его ещё пробником. Для выявления наличия тока нужно лишь вставить отвёртку в розетку. Если ток есть, вы увидите свечение на рукоятке пробника в отверстии с фазой. В отверстии с нулём свечения не будет.

ФОТО: instrumentgid.ruОба варианта показаны на фото. В этом случае розетка работает корректно

Вариант второй – с помощью прибора средней мощности

Если вы только переехали в новую квартиру и не уверены в качестве электропроводки, то проверить её работоспособность можно с помощью любого бытового прибора – к примеру, настольной лампы или фена. Последний вариант лучше всего, ведь там не может быть перегоревшей лампочки.

ФОТО: vashmaster27.ruВ случае, если сеть выдержит работающий фен, то постепенно можно подключать и другие электроприборы

В этом случае необходимо обратить внимание, произошёл ли скачок напряжения, это можно заметить по моргнувшей лампочке.

Вариант третий – профессиональные приборы

Помните, важно проверить не просто наличие напряжения в сети, но и его мощность. Для этого лучше всего пригласить специалиста с профессиональным оборудованием. Это поможет обезопасить себя и даст возможность проверить работу всей электросети. При этом важно внимательно следить за показателями прибора, при увеличении нагрузки на сеть, напряжение в ней ни в коем случае не должно падать.

ФОТО: energo-trest.ruПрибор покажет рабочее напряжение сети

Статья по теме:

Как правильно пользоваться мультиметром. Любой электрик, будь то новичок или профессионал, должен уметь использовать такой вид тестера, как мультиметр. Как правильно пользоваться мультиметром вы узнаете из этой статьи.

Важный момент! Для проверки сети лучше всего использовать недорогие электроприборы, которые не жалко. Ведь при некачественной проводке может произойти скачок напряжения, который выведет их из строя.

Не используйте сетевые фильтры, в которых более пяти разъёмов на одну розетку. Возможно, ваши сети не смогут выдержать такую нагрузку. И последний момент, въезжая в новую квартиру или проводя манипуляции с электропроводкой, обязательно фиксируйте изменения во внутриквартирной схеме прокладки кабелей. А доверяя работу профессионалам, заключайте договор и требуйте чек об оплате. Без этих простых манипуляций, не стоит отпускать из дома мастера. Хороший специалист сам предложит вам заключить договор и выпишет квитанцию.

Не бойтесь задавать вопросы мастерам, а также нам в форме обратной связи. Не забудьте отблагодарить автора «лайком» и подписаться на нашу рассылку.

Как проверить напряжение мультиметром в розетке 220. Как измерить напряжение в розетке мультиметром

Для получения точных результатов предпочтительнее использовать модель с равномерной шкалой. Шкала равномерна, если отношение наибольшего числа к наименьшему не превышает 1,3 на одном и том же интервале шкалы.

Как измерить напряжение в розетке мультиметром

Одной из основных причин выхода из строя бытовой техники в доме является проблема с напряжением в сети.

Оно может быть слишком низким, что недостаточно для работы приборов, или, наоборот, слишком высоким, что приводит к их перегоранию. Нередко напряжение скачет вверх и вниз, что еще более вредно для всех электроприборов.

По этой причине измерение напряжения на бытовой розетке является основным и важным этапом диагностики электрической сети, когда наблюдается нестабильная работа.

Основным инструментом для измерения напряжения является мультиметр или тестер. Чтобы понять причину проблемы, важно также знать точные характеристики электрического тока; ни отвертка, ни лампочка не дадут вам этой информации.

Абсолютно каждый мультиметр имеет функцию измерения напряжения с диапазоном, который определяет 220 В и 380 В, характерные для бытовых сетей. Это одна из самых важных базовых функций. В арсенале инструментов каждого домашнего мастера мультиметр должен быть обязательно. Тем более что качественные и недорогие модели сегодня в России можно купить практически везде.

Сама диагностика розетки довольно проста, она подробно описана ниже.

Пошаговая инструкция: как измерить напряжение мультиметром самому

Прежде всего, необходимо правильно подключить щуп к мультиметру:

— Красный штекер пробника вставляется в гнездо «VΩmA»,

— Черный щуп вставляется в гнездо «COM»,

Затем выбирается режим работы и диапазон измерения:

В наших домах и квартирах протекает переменный ток с типичным значением 220 — 230 вольт.

Следовательно, диск выбора режима работы должен быть установлен на:

— Измерение переменного напряжения » AC — A lternating C urrent», который обозначен как «Переменный ток».~V»

— Рабочий диапазон больше 230 В, в нашем случае 500 В.

После завершения подготовки можно приступать непосредственно к измерениям.

Как измерить напряжение в розетке тестером

Если у вас дома нет мультиметра, вы можете проверить наличие тока с помощью щупа, который также называют отверткой. Таким способом нельзя измерить величину, а только проверить ее наличие.

Для измерения напряжения необходимо прикоснуться пальцем к стержню индикатора, а затем поочередно вставлять стержень в отверстия розетки. Если индикатор загорится, значит, в розетке есть ток.

Проверить напряжение можно также с помощью вольтметра, подключенного параллельно. Его электрическое сопротивление не влияет на само напряжение, а показания показывают значение в розетке. Вольтметр должен быть подключен следующим образом:

• От первого разъема розетки провод идет к началу шунта, к нему же и подключают один из щупов вольтметра.
• Другой щуп нужно подсоединить к концу шунта, от которого провод идет к первому контакту цоколя лампы, используемой в качестве нагрузки.
• От цоколя лампы провод идет ко второму разъему розетки.

Вольтметр должен быть установлен в режим переменного тока.

Как измерить 220 в мультиметром

Вольтметр должен быть установлен в режим вольтметра. Они выпускаются в двух вариантах:

• Стрелочные или аналоговые. Такие модели использовались до появления электронных. Стоят недорого, не требовательны при работе и не требуют источника постоянного тока. Недостатком устройства является неудобство снятия показаний из-за размеров шкалы.
• Электронные или цифровые. Это современные удобные устройства с большим количеством функций. Стоят дороже, но точность показания выше. Большинство специалистов используют данный вид устройств.

/stextbox Мультиметр не влияет на технику измерения. /stextbox Мультиметр позволяет определить следующие технические параметры:

• постоянное и переменное напряжение;
• сопротивление;
• емкостные и частотные характеристики;
• силу постоянного и переменного тока;
• параметры диодов и транзисторов;
• температурный режим.

Режимы работы переключаются кнопкой на панели управления прибора. Перед подключением детекторов необходимо всегда проверять их изоляцию. Запрещается использовать поврежденные кабели/текстовые коробки. Каждый электронный блок управления поставляется с 2 частями — самим блоком и черным и красным датчиками.

Алгоритм работы:

• Перед началом работы устройство собирается. В разъем с надписью COM всегда вставляется черный щуп. Красный нужно подключить к разъему с надписью VΩmA. Существует третий выход 10 А – это значит, что мультитестер способен измерять силу тока до указанного значения.
• После подключения выбирается режим измерения. Его нужно выставлять внимательно, так как при неправильных настройках устройство может выйти из строя. Менять положение переключателя во время работы запрещено. Поворотный выключатель устанавливается в поле ACV или V в положение 750.
• Теперь щупы можно вставлять в гнезда розетки и смотреть результат. Значение в 220 В будет иметь отклонения, по ГОСТу погрешность достигает 10%. Если значение выходит за рамки погрешности, рекомендуется установить дома стабилизатор напряжения.

Работа текстового блока стрелочного устройства аналогична. Ручки подключаются к электросети и необходимо снять показания со шкалы. /stextbox Во время измерения можно касаться только изолированной части. Металлические части трогать нельзя. Также нельзя прикасаться к клеммам, иначе может произойти короткое замыкание.

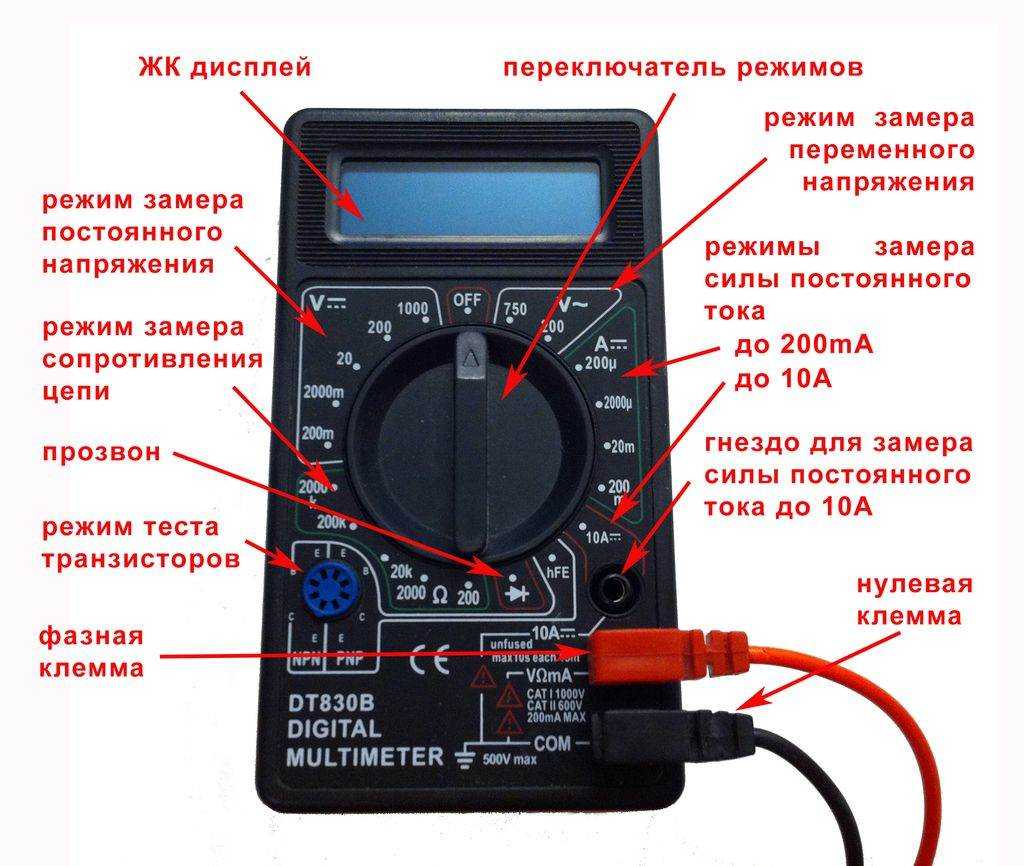

Маркировка

Я хотел бы подчеркнуть, что ниже приведены наиболее распространенные измерения, которые можно выполнить с помощью широкого спектра современных многоцелевых толщиномеров:

• ACV. Разность потенциалов для переменного тока. Для бытовых моделей диапазон измерений варьируется до 200 и до 750 вольт.
• DCV. Разность потенциалов для постоянного тока. В данном режиме мультиметром можно проверить напряжение в розетке или на участке сети в диапазоне от 0,2 до 1000 вольт.
• АСА. Сила переменного электротока.
• 10A. Сила тока. Предназначается для измерения в сети с постоянным током в интервале от 0,2 до 10 ампер.
• DCA. Определение силы постоянного тока.
• Ω. Проверка проводников и резисторов на сопротивление в рамках от 0,2 до 2000 кОм.
• hFe. Функция для тестирования транзисторов.

Указания по правильному подключению мультиметра

• >l. Переключение в этот режим позволяет проверять исправность диодов.

Каждому типу измерений соответствует свое гнездо на толщиномере. Например, для цепей до 2000 мА и 200 мА есть одно положение (обычно такое же, как для напряжения), а для значений до 10 А — другое.

Порядок измерений

Если вы хотите проверить напряжение в розетке или в сети 220 вольт, или перевести мультиметр в режим тестера для проверки оборудования, каждый тип корпуса имеет свой алгоритм и следующие особенности:

Для измерения необходимо прикоснуться щупом к концам проводника. При этом следует помнить о двух вещах:

1. Сначала выставляет большее значение чувствительности, а затем опытным путем подбирается нужный интервал. Так как заранее трудно определить сопротивление конкретного проводника.
2. На итоговый показатель влияют сами щупы – это тоже проводники. Поэтому для получения точного значения, нужно знать, каким сопротивлением они обладают, и затем вычесть его величину из результата.

Для измерения сопротивления с помощью мультиметра

При измерении сопротивления необходимо помнить о двух вещах: ток от измерительного прибора протекает через проводник и определяет величину изменения разности потенциалов и силу электрического тока. Затем из этого рассчитывается значение и выводится на дисплей.

Чтобы использовать мультиметр для измерения напряжения на розетке, подключенной к сети переменного тока 220 В, выполните следующие действия.

1. Провод черного штекера вставляется в разъем COM – минусовой контакт, а также «земля».
2. Красный проводник подключается к разъему V (или VΩmA).
3. В секторе ACV необходимо установить значение 750.
4. Экран должен показать нулевое значение – готовность прибора к работе.
5. Далее щупы вставляются в розетку – без какой-либо последовательности.

Если питание есть, на дисплее отображается 220 вольт или около того. Если этого нет, на дисплее отображается «ноль». Однако следует также учитывать, что результат может быть таким же, если нет ни нуля, ни фазы. Поэтому во избежание поражения электрическим током следует проводить тест с помощью специального светодиодного детектора.

Если вы хотите измерить постоянный ток, необходимо перевести прибор в режим DCV. Во время проверки черный провод должен быть подключен к «-«, а красный — к «+».

Мультиметр должен быть настроен и подготовлен перед началом измерения

С помощью профессионального мультиметра можно проверить не только напряжение в розетке 220 В, но и переменное напряжение. Эта функция обозначена на приборе буквой «А». Процедура измерения ничем не отличается от измерения напряжения — разница лишь в схеме подключения.

Для этого измеритель должен быть подключен последовательно с нагрузкой:

1. Первый щуп подключается от прибора к 1-му гнезду розетки.
2. Второй щуп идет к 1-му контакту лампы.
3. 2-ой контакт лампочки подсоединяется ко 2-му гнезду розетки.
4. Таким образом, цепь замыкается, и экран выдает измеряемое значение.

Чтобы не повредить измерительный прибор, следует всегда оценивать соответствующий диапазон измерения, в котором вы хотите определить силу тока, и устанавливать его на шкале.

Отличие измерения постоянного и переменного тока

Обозначение DC относится к постоянному току, который всегда течет только в одном направлении. Этот тип тока характерен для источников питания типа АА, ААА и «Крона», а также для аккумуляторных батарей в телефонах или автомобилях. Многие специалисты задаются вопросом, как измерить этот показатель.

Различные типы измерительных приборов имеют разные названия для измерения постоянного тока. Часто на заводской табличке пишут DCA и DCV или A и V, а значение в виде горизонтальной линии и пунктира под ней.

Переменный ток обозначается AC и меняет направление несколько раз за один и тот же промежуток времени в течение секунды. В обычной розетке в доме течет переменный ток, который меняет направление пятьдесят раз в секунду. Различные модели мультиметров имеют следующие обозначения на измерительном поле: ACA и ACV или A и V с волнистой линией.

Если измеряется постоянный ток, при монтаже датчика необходимо соблюдать полярность, особенно если это аналоговое устройство.

Если измерение производится цифровым мультиметром, этот порядок не важен, только результат покажет минусовое значение. Стрелочный тестер не может измерять постоянное напряжение, так как стрелка отклоняется в противоположном направлении.

Подключение щупов в мультитестер

Щупы — это разъемы для измерения электрических компонентов и частей цепей. Они используются для подключения клемм мультиметра к другим выводам. Разъемы выглядят как металлический стержень, изолированный пластиком. На одном конце стержня находится кабель с вилкой для подключения к клеммам (20A, A, VΩ, COM).

Обратите внимание! Чтобы использовать все возможности мультиметра, необходим дополнительный арсенал щупов, использующих вместо стержня зазубренные штекеры.

Большинство измерительных приборов поставляется из Китая. Некоторые изделия отличаются хорошим качеством, но есть и некачественные. Производители дешевой продукции обычно экономят на материалах для щупов, поэтому они быстро приходят в негодность.

При желании вы можете изготовить щупы самостоятельно. Необходимые для этого детали можно приобрести на блошиных рынках или в радиомагазинах. Изоляцию можно сделать из подручных материалов, например, пустых пластиковых ампул или лотков из-под биро.

Измерение разных параметров

Измерение сопротивления провода

Чтобы измерить сопротивление кабеля, достаточно прикоснуться к концам проводника штырем мультиметра. Измерение производится от источника питания внутри прибора. Мультиметр может измерять напряжение и ток в цепи, а затем рассчитывать напряжение на основе закона Ома.

При измерении необходимо учитывать два фактора:

1. Прибор выдает суммарное сопротивление измеряемого проводника, имея в виду и щупы, которые его касаются. Если необходимы более точные данные, вначале нужно получить результат по проводам щупов, а затем полученные данные вычесть из общего результата.
2. Нужно загодя определить ориентировочное сопротивление проводника. Поэтому замеры рекомендуется осуществлять, снижая чувствительность мультиметра.

Измерение напряжения

Перед измерением напряжения мультиметр подготавливается: Черный провод подключается к клемме с маркировкой COM (земля). Красный провод подключается к клемме с маркировкой V. Обозначение V обычно находится рядом с другими буквенными обозначениями (например, VΩmA). Рядом с переключателем функций находятся предельные значения 200 и 750 вольт. При проведении измерений установите значение 750 вольт, а не 200 вольт, иначе прибор может быть поврежден.

Если на дисплее отображаются нули, прибор готов к работе. Направьте щупы на розетку, чтобы получить информацию о наличии сетевого напряжения как такового. Если измерение проводится в сети переменного тока, не имеет значения, какой щуп касается фазы, а какой — нуля. Результатом измерения будет 220 вольт, если напряжение присутствует, или ноль, если напряжение отсутствует.

Для напряжения постоянного тока измерение производится таким же образом, за исключением того, что черный щуп касается отрицательного полюса, а красный — положительного (если они правильно подключены к клеммам прибора). Колесо выбора режима должно быть установлено в положение DCV.

Примечание: Измеряйте напряжение так, чтобы полярность не была обратной. Если при измерении напряжения случайно поменять полярность, на дисплее отобразится правильный результат, но со знаком минус.

Замер силы тока

При хорошем техническом оснащении возможно также измерение переменного напряжения. Это обозначается символом A~. У дешевых приборов на шкале обычно есть только аббревиатура DCA (постоянный ток). Работа этого прибора несколько сложнее — необходимо вспомнить основы электрических цепей.

Измерение тока происходит по тому же принципу, что и измерение напряжения. Разница в том, что мультиметр подключается последовательно с цепью. Проводник от первой розетки подключается к первому датчику прибора (в случае с лампой контакт находится на цоколе). От второго контакта на основании проводник подводится ко второй вилке розетки. При замыкании цепи результат измерения, т.е. ток, протекающий через лампу, отображается на экране прибора.

Замер силы тока вольтметром

Иногда необходимо срочно измерить переменный ток, но в наличии имеется только дешевый мультиметр, который не обладает широким набором функций. В таком случае показано измерение в обход.

Как проверить напряжение 240 с помощью мультиметра

Электропроводка в вашем доме работает под напряжением 120 или 240 вольт. Вы можете использовать мультиметр , чтобы проверить, какое напряжение используется в вашем доме. Для этого вам нужно установить мультиметр на настройку переменного напряжения. Сделав это, прикоснитесь щупами к черному и красному проводам в розетке. Если показания мультиметра находятся в диапазоне от 200 до 264 вольт, то в вашем доме используется проводка на 240 вольт.

Разница между 120 В и 240 В

120 В — это однофазное питание, а 240 В — трехфазное питание. 240 В имеют большую мощность, чем 120 В, потому что они могут использовать все три фазы электричества, тогда как 120 В могут использовать только одну. Это делает 240 В более подходящим для мощных приборов или промышленного оборудования. Также важно отметить, что 240 В не в два раза мощнее 120 В, несмотря на удвоение напряжения. Сила тока (и, следовательно, мощность) остается неизменной между двумя напряжениями.

Вот оно! Разница между 120 В и 240 В заключается в том, что 120 В — однофазное, а 240 В — трехфазное. Трехфазное питание более мощное, чем однофазное, поэтому оно лучше подходит для мощных приборов или промышленного оборудования. Однако важно отметить, что 240 В не вдвое мощнее 120 В, несмотря на то, что напряжение удваивается. Сила тока (и, следовательно, мощность) остается неизменной между двумя напряжениями.

Как проверить напряжение 240 В в розетке сушильной машины?

Есть несколько вещей, которые вам нужно сделать, чтобы проверить 240 вольт в розетке сушильной вилки.

• Во-первых, убедитесь, что автоматический выключатель выключен.
• Далее снимаем накладку розетки.
• Затем используйте мультиметр, чтобы проверить напряжение между двумя горячими проводами.
• Наконец, снова включите автоматический выключатель и снова проверьте розетку.



Если у вас нет мультиметра, вы также можете проверить напряжение с помощью лампочки.

• Сначала подключите один конец лампочки к одному из горячих проводов.
• Затем прикоснитесь другим концом лампочки к другому горячему проводу. Если лампочка загорается, то у вас есть 240 вольт.
• Проверка 240 вольт важна, потому что она гарантирует, что ваша сушилка будет работать правильно.

Если напряжение слишком низкое, сушилка может вообще не работать. С другой стороны, если напряжение слишком высокое, сушилка может перегреться и вызвать пожар.

Итак, если у вас возникли проблемы с сушилкой, сначала проверьте розетку. Это может сэкономить вам много времени и денег в долгосрочной перспективе.

Откуда вы знаете, что в розетке 240 В?

Есть несколько способов узнать, есть ли в розетке напряжение 240 В. Во-первых, посмотрите на саму розетку. Если в нем два ряда по три отверстия, скорее всего, это розетка на 240 вольт. Во-вторых, проверьте автоматический выключатель или блок предохранителей на 240-вольтовую цепь. Это будет иметь два слота, которые шире, чем другие слоты. Наконец, проверьте розетку мультиметром, чтобы быть уверенным.



Если вы планируете использовать 240 вольт для электроприбора или другого мощного устройства, важно убедиться, что ваши розетки выдерживают это напряжение. В противном случае вы можете повредить свое оборудование или даже начать пожар. В целях безопасности всегда консультируйтесь с электриком перед работой с напряжением 240 вольт.

Проверка розетки 240 с помощью мультиметра:

1.Отключите питание в розетке автоматическим выключателем или блоком предохранителей.

2. Сначала проверьте черный провод. Наденьте один щуп мультиметра на черный провод и прикоснитесь другим щупом к латунному винту. Мультиметр должен показывать 240 вольт.

3. Далее проверьте красный провод. Наденьте один провод мультиметра на красный провод и коснитесь другим проводом серебряного винта. Мультиметр также должен показывать 240 вольт.

4. Если оба теста показывают 240 вольт, то розетка правильно подключена для 240 вольт. Если нет, не используйте его для приборов или устройств с напряжением 240 В.

При работе с напряжением 240 вольт всегда соблюдайте осторожность и проконсультируйтесь с электриком, если вы в чем-то не уверены. Безопасность всегда должна быть вашим главным приоритетом.

Часто задаваемые вопросы:

Как узнать, есть ли что-то на 240 вольт?

Есть несколько способов узнать, есть ли что-то на 240 вольт. Один из способов — найти этикетку или наклейку с надписью «240 вольт». Другой способ — использовать мультиметр для проверки напряжения. Если напряжение между 220 и 260 вольтами, то скорее всего 240 вольт.

220В и 240В это одно и то же?

Ответ прост: нет, 220 В и 240 В — это не одно и то же. Разница между 220 В и 240 В заключается в том, что 220 В является стандартным напряжением для однофазной электроэнергии в Европе, а 240 В является стандартным напряжением для однофазной электроэнергии в Соединенных Штатах. Другими словами, если вы используете бытовые приборы или устройства, которым в Европе требуется питание 240 В, вам потребуется использовать преобразователь напряжения, чтобы понизить напряжение до 220 В.

Тем не менее, стоит отметить, что в некоторых европейских странах есть источники питания 240 В, поэтому всегда лучше проконсультироваться с местными властями или коммунальной компанией, прежде чем делать какие-либо предположения о напряжении вашего источника питания.

Что произойдет, если включить прибор на 120 В в розетку на 240 В?

Если у вас есть прибор на 120 В, и вы подключаете его к розетке на 240 В, прибор все равно будет работать, но будет получать только половину необходимой мощности. Это может привести к перегреву прибора и, в конечном итоге, к его поломке. Делать это не рекомендуется, так как это может привести к пожару. Если вы должны использовать прибор на 120 В в розетке 240 В, обязательно используйте преобразователь напряжения, чтобы прибор не перегревался.

Вывод:

В заключение очень важно знать, как правильно проверять напряжение мультиметром, чтобы не повредить свое оборудование или себя. Если вы выполните шаги, описанные выше, у вас не должно возникнуть проблем с проверкой напряжения любой цепи. Спасибо за прочтение!

Статьи по теме:

Как измерить напряжение мультиметром в домашних условиях?

Как проверить аккумулятор с помощью мультиметра?



Как проверить регулятор напряжения с помощью мультиметра?

Регулятор напряжения является важным компонентом любого электронного устройства. Это помогает обеспечить подачу правильного напряжения на электронные компоненты, а также защищает их от повреждения из-за скачков напряжения. Мультиметр можно использовать для проверки регулятора напряжения, чтобы убедиться, что он работает правильно. Вот как вы можете это сделать.

Что такое регулятор напряжения?

Регулятор напряжения является важным компонентом большинства электрических и электронных устройств. Помогает поддерживать выходное напряжение устройства в допустимых пределах, гарантируя, что оно не станет слишком низким или слишком высоким.

Регуляторы напряжения обычно используются для регулирования напряжения аккумуляторных батарей, генераторов переменного тока или других источников постоянного тока. [1]

Что такое мультиметр?

Мультиметр — это электронное устройство, которое может измерять несколько параметров, таких как напряжение, ток и сопротивление.

Имеет два щупа, подключенных к контрольным точкам. Показания мультиметра выводятся на цифровой дисплей или аналоговый датчик. Большинство мультиметров имеют три диапазона, в которых они измеряют эти показания: переменный ток (переменный ток), постоянный ток (постоянный ток) и Ом (сопротивление).

Как проверить регулятор напряжения с помощью мультиметра?

Проверка регулятора напряжения с помощью мультиметра является важной частью регулярного технического обслуживания, поскольку она помогает выявить любые потенциальные проблемы, которые могут возникнуть. Процесс относительно прост и включает в себя измерение входного и выходного напряжения в различных точках цепи.

Начните с настройки мультиметра на правильный диапазон постоянного напряжения, убедившись, что он установлен на 20 В или выше. Это должно отражать ожидаемое вами входное напряжение. Затем подключите один провод к земле (черный), а затем прикоснитесь другим щупом к каждой клемме цепи регулятора. Обязательно задокументируйте и изучите эти показания, чтобы убедиться, что они соответствуют стандартным требованиям вашего устройства.

После того, как вы получили все ваши входные измерения, отключите питание от цепи регулятора и отсоедините все соединения, кроме заземления. Переключите мультиметр на настройку напряжения постоянного тока и установите диапазон 5 В или выше (оно должно соответствовать ожидаемому выходному напряжению). Подключите один из его проводов к земле (черный), а затем прикоснитесь другим щупом к каждой клемме цепи регулятора. Это даст вам показания выходного напряжения. Сравните эти показания с полученными ранее и убедитесь, что они соответствуют спецификациям вашего устройства.

Выполнив все эти шаги, вы можете быть уверены, что ваш регулятор напряжения работает правильно. Помните, что если какое-либо измерение выходит за пределы допустимого, пора задуматься о замене регулятора напряжения, так как он может больше не обеспечивать адекватную защиту от опасных скачков напряжения или скачков напряжения. [2]

Основные признаки неисправных регуляторов напряжения

Одним из признаков неисправности регулятора напряжения является непостоянное выходное напряжение. Это можно увидеть как колебание показаний тока, когда вы используете мультиметр для измерения выходного напряжения. Если есть какие-то внезапные перепады напряжения, то это часто свидетельствует о плохом регуляторе.

Другим признаком неисправного регулятора напряжения является чрезмерное тепловыделение. Если компонент перегревается, это может сократить срок его службы и в конечном итоге привести к полному выходу из строя. Тепло, выделяемое неисправными регуляторами, может со временем накапливаться и вызывать необратимые повреждения, если их не остановить.

Третий признак того, что ваш регулятор напряжения может быть неисправен, заключается в том, что он имеет низкий выходной ток или время от времени полностью неактивен. Регуляторы напряжения, которые не вырабатывают ток, достаточный для устройства, в котором они установлены, могут вызывать различные проблемы. Это включает в себя нестабильное выходное напряжение или даже полное отсутствие выхода.

Наконец, если ваш регулятор выдает слишком большой ток, это также может указывать на неисправный компонент. Слишком большой ток может привести к повреждению других компонентов и даже к перегрузке самой цепи.

Проверив регулятор напряжения с помощью мультиметра и зная об этих распространенных симптомах, вы можете предотвратить дальнейшее повреждение вашей системы и продлить срок ее службы. Знание того, как определить неисправный регулятор напряжения, необходимо для всех, кто работает с электроникой.

Проверка регулятора напряжения с 3 выводами

Сначала убедитесь, что питание регулятора отключено. Вам нужно будет подключить провода мультиметра к выходным клеммам и клеммам заземления регулятора напряжения. Полярность вашего измерителя должна быть установлена ​​для напряжения постоянного тока, если вы используете аналоговый мультиметр.

Затем включите питание и измерьте напряжение между выходной клеммой и клеммой заземления. Это значение должно быть близко к номинальному значению, указанному в таблице данных или напечатанном на вашей детали. Если он читает что-то другое, возможно, у вас плохой регулятор, и вы можете повредить подключенные к нему компоненты, если их оставить без присмотра.

Вы также можете использовать цифровой мультиметр с функцией двойной трассировки, которая позволяет одновременно контролировать как выход, так и вход. Это даст вам лучшее представление о том, правильно ли работает регулятор.

Наконец, если ваш регулятор напряжения имеет дополнительную клемму для регулировочного штифта, то его можно проверить с помощью резистора, включенного последовательно с проводом заземления. Резистор следует регулировать до тех пор, пока не будет получено показание регулируемого выхода в пределах допуска. Если это не сработает, это может означать, что ваш регулятор напряжения неисправен и нуждается в замене.

Завершив тестирование регулятора напряжения, обязательно отключите питание и при необходимости отсоедините все подключенные к нему компоненты. Это поможет гарантировать, что не будет нанесено никакого другого ущерба, продолжая использовать устройство с неисправным компонентом внутри. [3]

Как работает автомобильный регулятор напряжения?

Регулятор напряжения автомобиля — это электрический компонент, который помогает регулировать и поддерживать правильный уровень напряжения в электрической системе автомобиля. Он делает это, беря выходную мощность генератора, которая может широко варьироваться в зависимости от частоты вращения двигателя и нагрузки, и преобразовывая ее в стабильную 9. 0003 12 вольт , которые обеспечивают правильную работу всех электронных компонентов.

Регулятор работает, сравнивая входное напряжение с опорным напряжением, обычно около 14,4–15 В (в зависимости от марки/модели), затем регулирует выходное напряжение по мере необходимости, контролируя, какой ток проходит через обмотки возбуждения в генераторе переменного тока. производить больше или меньше мощности. Этот процесс обеспечивает бесперебойную работу электроники вашего автомобиля, а также защищает ее от повреждений, вызванных слишком высоким или слишком низким напряжением.

Насколько прочен припой?

Регулятор можно протестировать с помощью мультиметра, чтобы проверить, правильно ли он работает: сначала настройте мультиметр на измерение постоянного напряжения и присоедините провода к клеммам аккумулятора. Показание должно быть около 12 В или чуть выше; если оно ниже или значительно колеблется, возможно, регулятор нуждается в замене. Также следует проверить наличие видимых признаков повреждения на самом блоке, таких как оплавленные провода или сгоревшие соединения. Если ничего не помогло, обратитесь к профессионалу для осмотра и замены детали по мере необходимости.

В целом, поддержание регулятора напряжения вашего автомобиля в хорошем состоянии необходимо для обеспечения бесперебойной работы двигателя и защиты всей электроники от скачков или падений напряжения. После небольшого тестирования и технического обслуживания вы можете быть уверены, что ваш автомобиль будет работать в оптимальном режиме долгие годы. [4]

Может ли неисправный регулятор напряжения испортить аккумулятор?

Да, плохой регулятор напряжения может испортить батарею. Плохой регулятор напряжения может перезарядить аккумулятор, что приведет к его разрушению. Чрезмерная зарядка может привести к тому, что электролит в аккумуляторе испарится и перестанет работать должным образом. Это не только сократит срок службы вашей батареи, но также может привести к возникновению опасных ситуаций, таких как утечка кислоты или даже взрыв.

Чтобы этого не произошло, важно регулярно проверять регулятор напряжения с помощью мультиметра, чтобы убедиться, что он работает правильно. Если вы подозреваете, что ваш регулятор напряжения может быть неисправен, обратитесь к опытному специалисту для проведения надлежащей диагностики и ремонта.

Можно ли ездить с неисправным регулятором напряжения?

Нет, с неисправным регулятором напряжения ездить нельзя. Неисправный регулятор напряжения может вызвать такие проблемы, как разрядка аккумулятора быстрее, чем обычно, или даже остановка двигателя, если он не может поддерживать электрическую систему на правильном уровне. Это также может привести к более серьезным проблемам, таким как короткое замыкание других компонентов автомобиля и дальнейшее повреждение линии.

Если ваш регулятор напряжения не работает должным образом, лучше, чтобы он был проверен профессиональным механиком и при необходимости заменен, прежде чем снова пытаться управлять автомобилем. Это обеспечит бесперебойную и безопасную работу вашего автомобиля на протяжении многих километров подряд.

Сколько стоит замена регулятора напряжения?

Стоимость замены регулятора напряжения будет зависеть от типа и сложности устройства. Стандартный линейный стабилизатор с тремя выводами может стоить от 2 до 30 долларов, а сложная интегральная схема со встроенными функциями может стоить до сотен долларов. Перед совершением какой-либо покупки важно учитывать свой бюджет. Кроме того, если вы тестируете большое количество регуляторов, может быть дешевле купить их оптом по сниженной цене.

После того, как вы приобрели регулятор напряжения, соответствующий вашим потребностям, необходимо также принять во внимание затраты на установку. В зависимости от типа и сложности проекта может потребоваться профессиональная помощь, что может увеличить общие затраты. Не забывайте и о стоимости доставки; они могут быстро складываться в зависимости от размера и веса устройства.

Если вы умеете паять, установка регулятора напряжения самостоятельно может сэкономить время и деньги. Это особенно верно, если вы планируете использовать несколько регуляторов для крупных проектов. Подумайте о том, чтобы изучить местные онлайн-учебники, чтобы узнать, как это сделать правильно, прежде чем пытаться ремонтировать или заменять их самостоятельно.

В целом, стоимость замены стабилизатора напряжения может сильно различаться в зависимости от ваших потребностей. Заблаговременное изучение цен поможет вам принять взвешенное решение, когда дело доходит до замены или ремонта регулятора напряжения. Кроме того, в случае сомнений проконсультируйтесь с профессиональным техническим специалистом, который может предложить помощь и рекомендации, относящиеся к вашему проекту. [5]

Часто задаваемые вопросы

Как проверить регулятор напряжения на стенде с помощью мультиметра?

Для проведения стендовых испытаний регулятора напряжения с помощью мультиметра необходимо настроить мультиметр на настройку ACV или DCV в зависимости от типа тестируемого напряжения. Подсоединив положительный и отрицательный выводы мультиметра к соответствующим клеммам регулятора напряжения, включите его. После включения проверьте, нет ли короткого замыкания между любыми двумя контактами, измерив их напряжения. Если все в порядке, измерьте выходное напряжение на нужных выходных клеммах. Это должно соответствовать тому, что было указано в техническом описании для этого конкретного регулятора напряжения. Наконец, обязательно проверьте, есть ли достаточный ток при подключении к нагрузке, так как это может значительно повлиять на ее производительность.

Как диагностировать неисправный регулятор напряжения?

Если вы подозреваете, что регулятор напряжения неисправен, в первую очередь необходимо измерить входное и выходное напряжения с помощью мультиметра. Если входное напряжение правильное, а выходное напряжение неправильное или нестабильное, это может указывать на неисправный компонент. Также может быть полезно проверить физическое состояние регулятора на предмет любых признаков повреждения, таких как треснувшая изоляция или следы ожогов, которые могут привести к дальнейшей диагностике. Еще один способ диагностировать неисправный стабилизатор напряжения — использовать осциллограф для измерения его формы волны и сравнения ее с тем, что указано в его техническом описании. Это может дать вам более глубокое понимание основной проблемы.

Как устранить неисправность регулятора напряжения?

После того, как будет установлено, что регулятор напряжения вышел из строя, важно попытаться определить основную причину отказа. Это можно сделать, осмотрев физическое состояние устройства на наличие признаков повреждения или с помощью мультиметра, чтобы проверить, нет ли коротких замыканий между его контактами. Также может быть полезно проверить, достаточна ли входная мощность, поскольку это могло вызвать ситуацию перегрузки, которая привела к отказу регулятора. Наконец, дальнейшая диагностика с помощью осциллографа или логического пробника может помочь выявить любые неисправные компоненты, которые могли стать причиной отказа.

Какие профилактические меры можно предпринять при работе с регулятором напряжения?

Перед подачей питания на регулятор напряжения всегда рекомендуется убедиться, что вы подаете на него правильное входное напряжение, так как это может помочь снизить риск перегрузки или повреждения устройства.

Кроме того, важно убедиться в надежности всех соединений и отсутствии короткого замыкания между любыми двумя контактами. Наконец, также рекомендуется регулярно проверять физическое состояние регулятора на наличие любых признаков износа или повреждений, которые могут ухудшить его работу. Эти профилактические меры должны помочь обеспечить надежную и безопасную работу регуляторов напряжения.

Полезное видео: КАК ПРОВЕРИТЬ МУЛЬТИМЕТРОМ 7818,7812,7809,7805 РЕГУЛЯТОР НАПРЯЖЕНИЯ || ВНУТРИ ВСЕХ || HINDI

Заключение

Проверка регулятора напряжения с помощью мультиметра несложна и может быть выполнена всего за несколько шагов. Обязательно перепроверьте свои соединения и показания, прежде чем сделать вывод, что регулятор напряжения работает правильно. Если вы все еще не уверены, проконсультируйтесь со специалистом или свяжитесь с производителем устройства для получения дополнительной помощи. Важно помнить, что проверка регулятора напряжения требует подачи питания на устройство, поэтому перед началом проверки обязательно отсоедините от него все провода.
