19. Вихревое электрическое поле

А 1	Какое утверждение верно? В теории электромагнитного поля Максвелла А: переменное электрическое поле порождает вихревое магнитное поле Б: переменное магнитное поле порождает вихревое электрическое поле
	1) Только А 2) Только Б 3) И А, и Б 4) Ни А, ни Б
А 2	При пропускании изменяющегося во времени тока через катушку с сердечником у конца сердечника
	1) возникает только переменное магнитное поле 2) возникает только переменное вихревое электрическое поле 3) возникает и переменное магнитное, и переменное вихревое электрическое поле 4) не возникает ни магнитного, ни электрического полей
А 3	Около полосы медной фольги с большой частотой меняют магнитное поле, вектор индукции которого направлен перпендикулярно пластине. В пластине возникает ток
	1) направленный вдоль пластины 2) направленный поперек полосы 3) идущий по окружности в одном направлении 4) идущий по окружности и периодически меняющий направление
А 4	На сердечник школьного трансформатора в виде сплошной массивной рамки из стали квадратного сечения намотана катушка из изолированного проводника и надето кольцо. Вихревое электрическое поле при пропускании по катушке периодически меняющегося тока возникает
	1) только вдоль стержней сердечника 2) только внутри стержней сердечника поперек его сечения 3) только в кольце по его периметру 4) в кольце по периметру и в сердечнике поперек его сечения
А 5	Лампочка 2 в схеме, изображенной на рисунке, при замыкании ключа К загорается на 0,5 с позже лампочки 1 потому, что ток по длинному проводу катушки доходит до неё позже лампочка 2 находится дальше от ключа
	в катушке возникает вихревое электрическое поле, препятствующее нарастанию тока в ней электроны тормозятся на изогнутых участках цепи
В 1	Квадратная рамка со стороной 0,5 м лежит на столе. Однородное магнитное поле (В = 0,4 Тл), направленное перпендикулярно плоскости рамки, равномерно убывает до нуля в течение 0,1 с. Какую работу совершает за это время вихревое электрическое поле в рамке, если её сопротивление равно 0,5 Ом? (0,2 Дж)

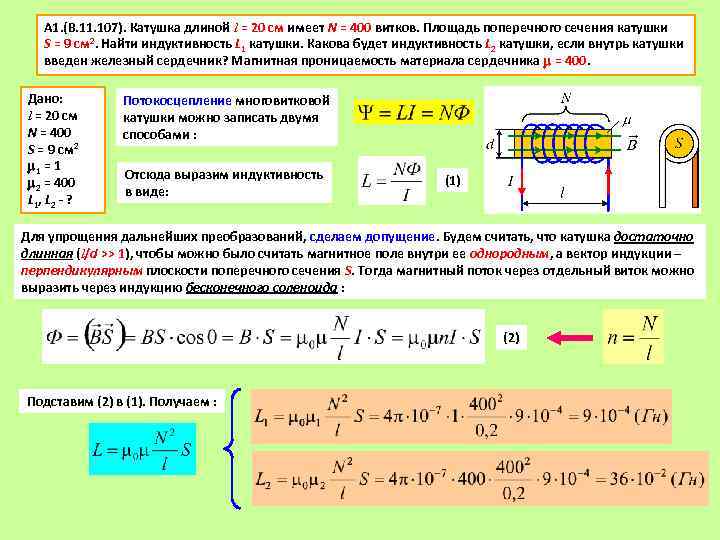

А 1	Энергия магнитного поля соленоида, в котором при силе тока 10 А возникает магнитный поток 1 Вб, равна
	1) 5 Дж 2) 10 Дж 3) 20 Дж 4) 25 Дж
А 2	Индуктивность катушки увеличили в 2 раза, а силу тока в ней уменьшили в 2 раза. Энергия магнитного поля катушки при этом
	1) увеличилась в 8 раз	2) уменьшилась в 2 раза
	3) уменьшилась в 8 раз	4) уменьшилась в 4 раза
А 3	Во сколько раз надо уменьшить индуктивность катушки, чтобы при неизменном значении силы тока в ней энергия магнитного поля катушки уменьшилась в 4 раза?
	1) В 2 раза 2) В 4 раза 3) В 8 раз 4) В 16 раз
А 4	Сравните индуктивности и двух катушек, если при одинаковой силе тока энергия магнитного поля, создаваемого током в первой катушке, в 9 раз больше, чем энергия магнитного поля, создаваемого током во второй катушке
	1) в 9 раз больше, чем	2) в 9 раз меньше, чем
	3) в 3 раза больше, чем	4) в 3 раза меньше, чем
А 5	Как изменился магнитный поток через катушку индуктивности, если при увеличении силы тока в катушке, энергия магнитного поля катушки увеличилась в 4 раза?
	1) Увеличился в 4 раза	2) Уменьшился в 4 раза
	3) Увеличился в 2 раза	4) Остался прежним
А 6	В схеме на рисунке после размыкания ключа лампочка 1 еще некоторое время продолжает светить. Сколько энергии выделится в лампочках, если до размыкания ключа в цепи протекал постоянный ток ? Индуктивность катушки ,
	сопротивление каждой лампочки . Сопротивлением провода катушки можно пренебречь.
	1) 2)	3) 24) /2
В 1	В катушке сила тока равномерно увеличивается со скоростью 2 А/с. При этом в ней возникает ЭДС самоиндукции 20 В. Какова энергия магнитного поля катушки при силе тока в ней 5 А? (125 Дж)
В 2	В катушке сила тока равномерно увеличивается со скоростью 3 А/с. При этом в ней возникает ЭДС самоиндукции 15 В. Какова энергия магнитного поля катушки при силе тока в ней 4 А? (40 Дж)
С 1	В электрической цепи, состоящей из источника с ЭДС равной 5 В, ключа К, конден-сатора емкостью 0,1 мкФ, катушки индуктивностью 0,2 Гн и резистора сопротивлением 1 кОм идет ток (рис.) Какое количество теплоты выделится
	на резисторе после размыкания ключа, если внутреннее сопротивление источника 1 Ом? (3,75 мкДж)
С 2	В электрической цепи, показанной на рисунке, ЭДС источника тока равна 12 В, емкость конденсатора 2 мФ, индуктивность катушки 5 мГн, сопротивление лампы 5 Ом и сопротивление резистора 3 Ом. В начальный момент времени
	ключ К замкнут. Какая энергия выделится в лампе после размыкания ключа? Внутренним сопротивлением источника тока пренебречь. Сопротивлением катушки и проводов пренебречь. (0,115 Дж)
