Как подключить провода в распределительной коробке своими руками

Выполняем подключения в распределительной коробке

Правильное соединение проводов в распределительной коробке во многом является залогом надежности вашей электросети. Ведь в отличие от соединений в распределительном щите распределительные или как их еще называют распаячные коробки более закрыты для обслуживания и контактные соединения здесь значительно сложнее проверить. Именно поэтому еще на этапе монтажа их качеству и правильности следует уделить максимальное внимание.

Содержание

Соединение проводов
- Правила монтажа проводов в распределительной коробке
- Варианты соединения проводов в распределительной коробке
Схемы соединения в распределительной коробке
- Схема распределительной коробки
- Схема подключения в распределительной коробке розетки
- Схема подключения в распределительной коробке выключателя
Вывод

Соединение проводов

Перед тем как соединять провода в распределительной коробке советуем вам изучить правила их монтажа. Ведь важно не только качественно соединить провода между собой, но и правильно завести их в распределительную коробку, а также удобно расположить для возможного осмотра или ремонта.

Правила монтажа проводов в распределительной коробке

Прежде всего давайте рассмотрим правила, предъявляемые к обустройству и монтажу проводки в распределительной сети. Ведь именно с этого фактора начинается любой монтаж.

Нормы монтажа проводки в распределительной коробке

Итак:

Прежде всего следует помнить, что в одной штробе, коробе или трубе допускается прокладка проводов не более восьми групп.
Все соединения должны выполняться в соответствии с п.2.1.17 – 2.1.30 ПУЭ. Данные пункты предусматривают целый спектр ограничений. Прежде всего следует помнить, что провод перед любым контактом должен иметь запас, достаточный как минимум для одного повторного подключения.
Перед тем как соединять провода в распаечной коробке следует убедиться, что они не имеют натяжения. Либо что это натяжение не возникнет при температурных перепадах.

Любые места соединения проводов должны быть доступны для ремонта и осмотра. При этом эти места следует организовывать так, дабы осмотр не был затруднен элементами конструкции.
Любое соединение должно иметь изоляцию. При этом эта изоляция должна соответствовать уровню основной изоляции. Для достижения данных параметров лучше использовать изоленту, либо термоусадку.
Сами распределительные коробки должны изготавливаться из несгораемых или трудносгораемых материалов, как на видео. Особенно это касается монтажа проводки по сгораемым конструкциям, к которым предъявляться дополнительные требования.

Варианты соединения проводов в распределительной коробке

Прежде всего давайте рассмотрим способы соединения проводов в распределительной коробке. Ведь именно контактные соединения зачастую являются наиболее уязвимым местом любой электрической сети и любые недоработки проявляются очень быстро.

Согласно п.2.1.21 ПУЭ все соединения проводов и кабелей должны производится сваркой, пайкой, опрессовкой, винтовым или болтовым сжимом. Другие методы соединения, особенно это касается скрутки, не допускаются. Исходя из этого давайте рассмотрим каждый из возможных методов соединения по отдельности.

Соединение методом сварки

Итак:

Наиболее надежным считается соединение проводов методом сварки . Оно имеет наименьшие переходные сопротивления в результате чего, повышенный нагрев практически отсутствует. Кроме того, со временем такое соединение не теряет своих свойств.

Сварка проводов в распределительной коробке выполняется при помощи специального сварочного трансформатора и угольного электрода. Стоимость таких изделий достаточно велика для простой замена проводки в квартире, поэтому часто можно встретить самодельные устройства. Обычно это трансформаторы до 600 Вт и напряжением 9 – 36В.

На втором месте по надежности стоит соединение методом пайки. Этот метод более доступен для домашнего использования ведь не требует специального оборудования кроме обычного паяльника.

Соединение проводов методом пайки

Пайка проводов в распределительной коробке осуществляется по обычной технологии и не предъявляет особых требований. Единственным моментом, на который стоит обратить внимание — это качество таких соединений. Ведь в случае нагрева олово достаточно быстро нагреется и контакт пропадёт. Дабы не допускать этого пайку достаточно часто совмещают с соединением методом скрутки.

Опрессовка проводов в последнее время приобретает все большую популярность. Ведь на рынке появилось большое количество достаточно дешевого инструмента для опрессовки проводов, да и цена на расходные материалы для такого метода достаточно низка.

Соединение проводов метод опрессовки

Но наиболее распространенным все равно остается метод винтового или пружинного зажима жил. Огромное количество шин и клемм, представленных сейчас на рынке, позволяют осуществить достаточно надежное соединение проводов.

Обратите внимание! Винтовыми клеммами следует зажимать одножильный провод. Если вы используете многожильный медный провод, то вам необходимо приобрести специальные наконечники, которые не дадут винтам обломать нити многожильного провода при зажиме. Эти наконечники крепятся к проводу методом опрессовки.

Схемы соединения в распределительной коробке

Имея представление о методах соединения можно говорить о том, как правильно соединить провода в распределительной коробке. В домашних условиях вам потребуется знания как подключить розетку и выключатель. Но сначала давайте рассмотрим схему самой распределительной коробки.

Схема распределительной коробки

Распределительная коробка предназначена для подключения электроприемников к питающему проводу. Располагается она обычно на входе в комнату над выключателем. Выключатель же должен находится на входе в комнату со стороны дверной ручки.

Распределительная коробка может быть проходная и конечная. Конечной называется коробка, которая не имеет соединений с другими распределительными коробками. Проходная распределительная коробка соответственно имеет связи с другими распределительными коробками.

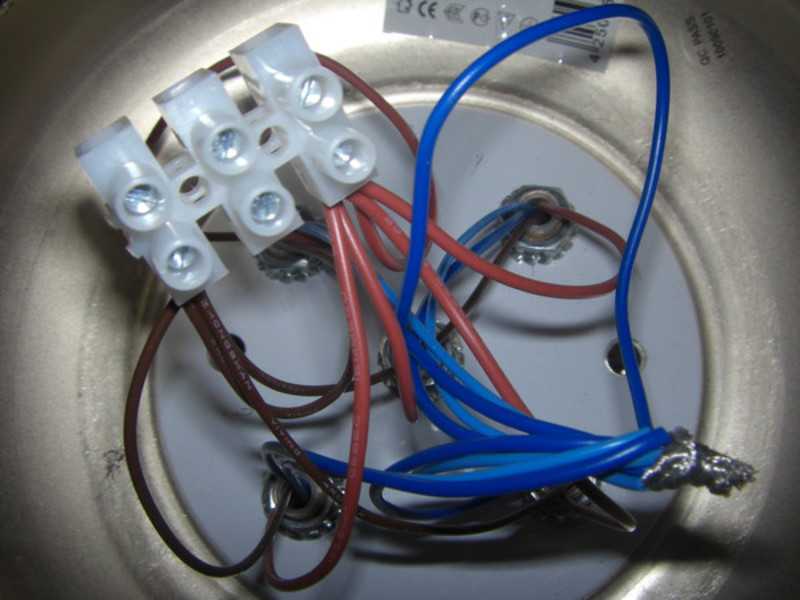

На фото представлен вариант подключения конечной распределительной коробки

В распределительной коробке может располагаться вводной провод от одной или нескольких групп. Если имеется несколько вводных проводов, то согласно п.7.1.36 ПУЭ их объединение не допускается.
Каждый вводной кабель должен иметь не менее трех проводов. Один из них фазный, второй нулевой и третий защитное заземление. Если в распределительной коробке нет провода заземления, то образовывать его путем подключения к нулевому проводу запрещено.
Согласно п.1.1.29 ПУЭ нулевой провод должен иметь голубую окраску, а провод заземления желто-зеленую. При этом фазный провод может иметь любой другой цвет.

Обратите внимание! Если в вашей сети освещения разные группы запитаны от разных фаз трехфазной сети, то фазный провод должен иметь окраску, соответствующую фазе трехфазной сети. То есть фаза А должна иметь окраску желтого цвета, фаза В – зеленого и фаза С – красного цвета.

Схема подключения в распределительной коробке розетки

Теперь переходим к вопросу как соединить провода в распределительной коробке для подключения одной, двух и более розеток. Для этого нам понадобится трехжильный провод с сечением соответствующим суммарной нагрузке всех розеток.

Подключение в проходной распределительной коробке розетки

Итак:

Подключение производится в следующем порядке. На вводном проводе группы находим контакт заземления и к нему подключаем соответствующий по цветовому обозначению контакт провода, подключаемого к розетке.
Нулевой провод от кабеля, питающего розетку соответственно подключаем к нулевому проводу вводного кабеля, а фазный к фазному.
Такие же подключения выполняем и на розетке. К силовым контактам подключаем нулевой и защитный провод, а к заземлению розетки защитный провод. Подключение фазного и нулевого провода к контактам розетки не имеет значения, но обычно фазу подключают к левому контакту.
Если вам необходимо подключить еще несколько розеток, то инструкция допускает их подключение на контактах предыдущей розетки. То есть розетка может выполнить роль распределительной коробки. Главное помнить о сечении проводки, которое должно соответствовать нагрузкам.

Схема подключения в распределительной коробке выключателя

А вот распайка проводов в коробке для подключения выключателя несколько сложнее и зависит от количества контактов выключателя. Так для одноклавишного выключателя проводов должно быть два, для двухклавишного – три, а для трехклавишного – четыре.

Подключение выключателя в распределительной коробке

Прежде всего рассмотрим подключение одноклавишного выключателя. Согласно норм ПУЭ коммутационные аппараты устанавливать можно только на фазный провод. Поэтому к выключателю должен быть подключен фазный провод. Для этого делаем соответствующее подключение в распределительной коробке.
Контакт с выхода выключателя должен идти к светильнику, который он коммутирует. Сделать это можно и непосредственно, но дабы не делать разных штроб для фазного и нулевого провода к светильнику, обычно их объединяют. Для этого провод с вывода выключателя в распределительной коробке подключают к фазному проводу светильника.

Соединение проводов в распаечной коробке для нулевого и заземляющего контакта светильника выполняется прямым подключением к соответствующим клеммам.
Если планируется установка двух и более клавишного выключателя, то изменяется только подключение провода от вывода выключателя. При этом подключение нулевого и заземляющего провода не изменяется.

Подключение двухклавишного выключателя в распределительной коробке

В данном случае у нас будет два фазных провода от светильника. С выключателя так же будет выходить именно два фазных провода. Подключить их между собой можно в произвольном порядке. Ведь от этого будет зависеть только количество и местоположение ламп включаемых каждой клавишей.

При необходимости внести изменения вы это легко можете сделать своими руками. Для этого достаточно изменить подключение между собой проводов от выключателя и от светильника в распределительной коробке.

Вывод

Как и электрическая распределительная коробка соединение проводов на любых других участках должно отвечать высоким требованиям. Поэтому не стоит пренебрегать нормами ПУЭ к данному вопросу. Ведь лучше выполнить качественное соединение еще на этапе монтажа, чем потом искать проблему в уже действующей электрической сети.

Схема подключения проводов., калькулятор онлайн, конвертер

Содержание

Как выбирать?
Подключение автомагнитолы
Подключение колонок
Как правильно: автомат перед счётчиком или после
Подключение мотора трёхфазного
Датчик скорости автомобиля Нива Шевроле
Порядок обжима витой пары
Прямой 8-проводниковый кабель
8-проводниковый кроссовер
Прямой 4-проводниковый кабель
4-проводниковый кроссовер
Что собой представляет витая пара
Сходство и различие контакторов и пускателей
Особенности подключения силовых кабелей к аккумулятору или другим источникам постоянного тока
Подключение скважинного насоса без вспомогательного оборудования
Порядок подключения телефонной розетки
Проведение подготовительных работ
Зачистка концов жил
Подключение проводов розетки
Подключение телефонной розетки
Коммутация двухжильным проводом (RJ-11)
Подключение розетки 4-х жильным проводом (RJ-12)
Подключаем розетки в соответствии расцветки проводов
Разделка кабеля и подключение
Процесс установки
Подготовительные работы
Подсоединение проводов к розетке
Подключение розетки

Как выбирать?

Желательно, чтобы купленные автоматы соответствовали таким параметрам:

току сети квартиры, дома – постоянный, переменный или комби;
способу работы. Управляться в ручном режиме или моторным приводом;
методу сбора в единый комплекс – вставными, выдвижными или постоянными;
типу расцепителя – читайте выше;
классности автовыключателей;
величине тока — максимум до 6,3 килоампер.

Приобретать автоматы надо с определением тока расцепления при коротком замыкании сети и тока перегрузки. Перегруз, если автомат хотя бы раз срабатывал, проанализируйте на количестве включенных приборов и других нагрузок. При превышении мощности нагреваются контакты и кабели

Поэтому встраивайте в щиток такой пакетник, чтобы ток отключения находился на уровне не ниже расчетной или превышал его. Расчет тока сделать несложно: суммируйте все мощности (из инструкций), которые необходимы вам для комфортной жизни, и разделите на напряжение однофазной сети, то есть, 220 вольт. Но не забывайте при этом, каким проводом лучше соединить автоматы и каким наилучшим способом.

В народе их называют пакетниками или модулями – от равной везде ширины в 1 модуль. Об автоматах известно все, о дифференциальной защите несколько меньше.

Это микс автоматики и защиты по типу УЗО. Она защищает человека от касания к работающему аппарату, в котором произошла малая утечка тока на корпус, то есть, на «минус», а на нем нет заземления. Такие автоматы-пакетники работают за счет диффтока.

Подключение автомагнитолы

При подключении магнитолы нужно строго соответствовать схеме. Для питания автомагнитолы нужно подключить желтый провод к плюсу аккумулятора. Черный провод выводится на массу, это заземление. Красный провод запитывается от замка зажигания. В идеале его нужно подключить так, чтобы он запитывался только тогда, когда ключ в положении АСС.

Поскольку сложности установки возникают именно при отсутствии ISO-переходника, то все провода должны быть зачищены и после заизолированы. Идеально подойдут многожильные медные провода с силиконовой изоляцией. По окончании прокладки проводов их можно объединить в стандартный переходник, но можно и заизолировать их с проводами магнитолы. Главное, чтобы цвет проводов магнитолы и автомобиля соответствовал друг другу.

Бывает так, что подключение желтого и красного провода осуществляется на аккумулятор. Достоинства этого подключения заключаются в том, что магнитола постоянно находится в режиме ожидания и готова к работе. Однако такой способ быстро его сажает. Поэтому стоит задуматься, что важнее: независимая от замка зажигания работа магнитолы или долговременная работа аккумулятора?

Подключение колонок

Цвета проводов колонки магнитолы уже были описаны выше. Поэтому в соответствии с ними можно спокойно подключить любые колонки.

Сегодня почти все автомагнитолы ориентированы на 4 динамика: два спереди и два сзади. Стоит отметить, что мощная аудиосистема имеет вывод плюса и минуса к каждой колонке. Слабая же аудиосистема имеет вывод только плюса. Поэтому минус от колонки выводится на общую массу. Для получения более качественного звучания лучше всего соблюсти плюс и минус контактов.

Если после установки возникает некачественное звучание, существует простой и эффективный способ правильности подключения. Нужно перевести звук на передние колонки, после перевести звучание на одну колонку, к примеру, левую. Включить музыку на полную громкость до появления хрипов или искажений. После этого перевести звук на 2 передние колонки.

Если звук стал громче и остался качественным, то подключение осуществлено верно. Если изменений в громкости не произошло, или появились искажения, то нужно проверить, правильно ли подключены плюс и минус.

Как видно, подключение автомагнитолы по цвету проводов не является сложным и при внимательном подходе займет не более 2-3 часов.

Как правильно: автомат перед счётчиком или после

Чтобы ответить на этот вопрос следует также обратиться к ПУЭ, а именно к пункту 1.5.36, который гласит, что для безопасной установки и замены счётчиков в сетях до 380 В, перед ними (на расстоянии не более 10 м) должен быть установлен автоматический выключатель. И этот самый автомат перед счётчиком выполняет роль коммутационного аппарата для отключения всей квартиры или дома, и номинальные значения у него должны быть соответственными.

Количество автоматов после счётчика определяется непосредственно самим хозяином квартиры или дома, или проектной организацией, выполняющей монтаж электропроводки. Существуют такое электрощиты, количество аппаратов в которых достигает 40-50 штук и это без УЗО и дифференциальных автоматов. При установке вводного автомата до счётчика, такой же можно установить и после него. На работу устройства учёта это никак не повлияет.

Подключение мотора трёхфазного

Ротор, подсоединённый по трёхфазной схеме, вращается посредством поля магнитного, которое появляется от тока, возникающего в различное время по разнообразным обмоткам.

Однако при подсоединении данного мотора к однофазной схеме, вращение ротора не наблюдается. К самому не сложному методу подключения относится присоединение третьего контакта посредством конденсатора фазодвигающего.

При включении в схему однофазную у двигателя возникает быстрота вращения как при функционировании от сети с тремя фазами. Однако потери мощности высокие и напрямую зависят от конденсаторной ёмкости, условий эксплуатации двигателя, варианта подключения.

К самым распространенным вариантам цепей при подсоединении мотора электрического считается трёхфазная, представляющая собой совокупность электроцепей с равноценной частотой ЭДС, отличающихся фазами, но создающиеся одним энергетическим источником.

Данное напряжение указано в инструкции, а также на табло, имеющемся на агрегате. Помимо этого в паспорте имеется схема подсоединения и способы её возможного изменения.

Датчик скорости автомобиля Нива Шевроле

Устройство, используемое в этой машине, электронного типа, работающее согласно эффекту Холла. Он передает сигнал на блок управления каждый раз, когда автомобиль проходит один километр (это примерно 6004 импульсов). Чем быстрее едет машина, чем чаще датчик передает сигнал.

Схема датчика скорости подобного типа представляет собой катушку, сердцевик и полупроводник, которые во время работы прибора создают магнитное поле. От анализатора идут три провода, о которых было уже сказано выше, так что повторять нет смысла.

Располагается ДС Нивы на КПП, как и во многих других машинах, напрямую контактируя с валом.

Причины неисправности детектора:

короткое замыкание;
загрязнение;
повреждение цепи или контактов;
износ;
производственный брак;
механическое повреждение.

Датчик скорости Нива Шевроле

Признаки поломки:

№	Полезная информация
1	сбои в работе спидометра, вплоть до полной невозможности его включения
2	сигнал индикатора на приборной панели
3	код ошибки бортового компьютера
4	перерасход горючего
5	затрудненный запуск двигателя
6	слабая мощность мотора

Замена анализатора подразумевает стандартный набор действий – отключить аккумулятор, с датчика снимается блок проводов, демонтируется сам датчик (в Ниве Шевроле он выкручивается ключом), после чего производится замена сломанной детали на новую и обратная сборка системы.

Остается завести автомобиль и проверить работоспособность. Все манипуляции занимают минимум времени, если только резьба не подверглась коррозии. В таком случае, необходимо смазать прибор специальным составом и дождаться, пока он подействует.

Порядок обжима витой пары

Обжатие витой пары 8 проводов можно выполнить по двум стандартам: 568A и 568B. Они бывают двух видов – прямое либо же кроссовое (перекрёстное) подключение. Кроме того существует распиновка упрощённого типа, обжим 4 проводников, а не 8. Тем не менее такая вариация не поддерживает высокой скорости трафика – не более 100 Мбит/с. Каждый вариант предполагает собственную схему обжима.

Прямой 8-проводниковый кабель

Прямой обжим витой пары

Обжим всех 8 проводников прямым способом необходим для обеспечения высокоскоростного доступа к сети интернет. Такая опрессовка позволит передавать данные на скорости до 1000 Мбит в секунду.

Цветовой строй витых пар:

оранжевый с белым,
оранжевый,
зелёный с белым,
синий,
синий с белым,
зелёный,
коричневый с белым,
коричневый.

Данный способ обжима наиболее актуален при подключении роутера к ПК. Кроссовая вариация предполагает немного иное распределение проводников.

8-проводниковый кроссовер

Прямой кроссовый обжим

Данный тип обжима применяется нечасто, так как предназначен для соединения двух коммутирующих устройств или двух ПК между собой.

Порядок проводников по цвету следующий:

зелёный с белым
зелёный
оранжевый с белым
синий
синий с белым
оранжевый
коричневый с белым
коричневый.

Прямой 4-проводниковый кабель

Обжим 4-х жильного кабеля

Данный вариант обжима применяется для подсоединения ПК к устройствам коммутационного типа, например, к модемам.

Обжим проводов rj45, схема по расцветкам:

оранжевый с белым,
оранжевый,
зелёный с белым,
зелёный.

Такая конфигурация более проста и предполагает передачу данных на небольших скоростях – до 100 Мбит в секунду. При обрыве кабеля можно его просто перекинуть на 4 свободных контакта на коннекторе.

4-проводниковый кроссовер

Обжим таким способом задействует четыре жилы кабеля, то есть 2 пары. При этом для скрутки можно использовать проводники любой расцветки. Традиционно соединяют проводники зелёного и оранжевого окраса.

Кроссовер такого типа применяется крайне редко, исключительно в домашних сетях, к примеру, чтобы подключить старый ПК к другому устаревшему компьютеру. Выбор окраски проводников на скорость передачи информации не влияет.

Что собой представляет витая пара

Витая пара на 8 жил

Витая пара – это 4-х или 8-жильный кабель, жилы которого сплетены между собой попарно. Каждая пара проводов обладает схожими цветами, к примеру: жёлтый и жёлто-белый, красный и красно-белый и т.д. Для каждого кабеля используются специальные разъёмы – коннекторы, на 4 или 8 контактов соответственно.

Различают несколько типов витых пар:

UTP – витые пары лишены экранирования, внешнего экрана также нет. Наиболее распространённый тип кабелей для домашних интернет-сетей, когда отсутствуют большие расстояния и наводки.
FTP – лишены экранирования, внешний экран присутствует (фольга). Применяются такие провода в офисных помещениях, где встречаются наводки и без потери скорости данные передаются на расстояние до 100 м.
STP – на каждой паре имеется защитный экран проволочного типа, внешний экран также есть. Применяются такие кабели в офисах средних размеров и в помещениях с присутствием наводок. Качественный сигнал передаётся на расстояние до 100 м.
SF/UTP – сами пары лишены экранов, внешний экран двойной: оплётка из меди и плёнка из фольги. Используются на промышленных предприятиях для защиты от наводок и сбережения качественного сигнала при передаче на длительные расстояния.
S/FTP – все пары имеют экран из фольги, внешнее экранирование представлено оплёткой из меди. Используются в зданиях с наличием больших наводок и в местах, где нужно сберечь скорость обмена данными на длительные дистанции.

Виды витой пары

Нужно также обращать внимание на цвет кабельной изоляции. Самый распространённый – серый – стандартная изоляция

Оранжевый и красный цвет говорят о том, что кабельная изоляция произведена из негорючих материалов.

Сходство и различие контакторов и пускателей

Оба устройства служат, чтобы замыкать и размыкать цепь по мере надобности. В основу их конструкции заложен электромагнит, работают они и от переменного, и от постоянного тока. Оснащены силовыми, или основными, а также сигнальными, или вспомогательными, контактами.

Разница заключается в степенях защиты устройств. Контакторы оснащаются камерой для гашения дуги. Благодаря этой особенности они применяются в цепях с большей мощностью, чем пускатели. Кроме того, само устройство более массивное за счет дугогасящих камер. Максимально допустимая сила тока для пускателей составляет до 10 ампер.

Пускатели изготавливают в пластмассовом корпусе и оснащены восемью контактами – шесть для питания трехфазного двигателя, и два для его обеспечения электропитанием после прекращения нажатия кнопки «пуск». Применяют их как для питания электродвигателей, так и приборов, для которых подходит данная схема.

Особенности подключения силовых кабелей к аккумулятору или другим источникам постоянного тока

На промышленных объектах и в бытовой деятельности часто используется оборудование, работающее от источников постоянного тока. Наиболее распространенными являются аккумуляторные батареи:

Они ставятся для стартера, запуска двигателя и питания другого автомобильного оборудования;
Подключаются к зарядным устройствам;
К инверторам (преобразователям) напряжения постоянного тока в переменный ток 12/220В; 24/220В и другие;
Аккумуляторы активно используются как резервные источники питания при отсутствии напряжения в промышленной сети и других вариантах.

Во всех перечисленных случаях, чтобы обеспечить долговременную и безаварийную эксплуатацию оборудования очень важно правильно сделать подключение кабеля:

Самым главным требованием подключения кабеля или отдельных проводов к аккумулятору является соблюдение полярностей. В противном случае электронные элементы аппаратуры могут выгореть, а аккумулятор разрядится. Провод, подключаемый к плюсовой клемме, принято ставить с изоляцией красного цвета, к минусу подключают провода синего или черного цвета.

Пример подключения аккумулятора к зарядному устройству

На корпусе аккумулятора возле контактов обозначаются знаки «+» и «-». Такие же обозначения ставятся на подключаемой аппаратуре и на концах проводов с обеих сторон;

Обязательно надо учитывать сечение проводов, оно должно соответствовать токам подключаемой нагрузки, правильно определить это можно по заранее просчитанным таблицам.
Большое значение имеет надежность подключаемых контактов, для этого для кислотных аккумуляторов делаются специальные клеммы, свинцовые или латунные. Конструкция клемм предусматривает места установки проводов и контактов аккумулятора зажим осуществляется болтами. Для литий ионных аккумуляторов контактные соединения могут быть другой конструкции.

Клемма с проводом зажимается на контакт аккумулятора

Перед присоединением всех элементов к аккумуляторным контактам очень важно обеспечить их чистоту, особенно на кислотных аккумуляторах, которые находились в эксплуатации. На свинцовых и латунных элементах нарастает окись, которая препятствует прохождению тока

Для ее удаления используются металлические щетки, можно взять жесткую зубную щетку для обработки контактов щелочным раствором, который нейтрализует кислотные составляющие. После чистки можно одевать клеммы с проводами на контакты аккумуляторов и зажимать болтами.

Подключение скважинного насоса без вспомогательного оборудования

Без блока управления, блока автоматики и прочего вспомогательного оборудования кабель электропитания насоса подключается в заранее установленную электрическую розетку с заземляющим контактом.

Заземление скважинного (погружного) насоса обязательно. Для непосредственного подключения заземления используется ГЗШ (главная заземляющая шина) дома, которая в свою очередь соединяется с существующим контуром заземления дома.

Для подвода электропитания к розетке насоса используется электрический кабель с заземляющей жилой. Напряжение питания погружного насоса 220 вольт.

Для электропитания насоса нужно выделить отдельную электрическую группу и защитить эту группу автоматом защиты. Номинал автомата защиты рассчитывается по электрической мощности насоса. Так для насосов до 3 000 Вт нужен автомат защиты на 10 Ампер, для насосов большей мощности понадобится автомат защиты в 16 Ампер.

Важно! Данное подключение нельзя рассматривать, как правильное. Оно лишь показывает общий принцип подключения скважинного насоса

Отсутствие автоматики в управлении работой насоса приведет к его неисправностям при пропадании воды (сухом ходе) в системе подачи.

Порядок подключения телефонной розетки

Подсоединение телефонного разъема следует проводить в защитных перчатках из резины. Также нужно учитывать, что небольшое напряжение в 60 Вольт в телефонной розетке может во время вызова по линии может повышаться до 120 Вольт. Под воздействием такой электрической силы у человека могут возникать сильные болевые ощущения.

Подключение розетки для стационарных телефонов включает такой порядок работ:

подготовка инструментов;
обеспечение защитных средств;
снятие с кабеля защитной пленки согласно необходимой длине;
подсоединение кабеля по схеме к коробке;
фиксирование жил внутри телефонного короба.
крепление разъема к стене;
монтаж защитной крышки;
подключение вилки в розетку.

В инструкции, прилагаемой к каждой телефонной розетке, имеется действующая схема подключения данной модели.

Проведение подготовительных работ

Чтобы облегчить монтаж разъема для стационарного телефона лучше всего приобретать универсальные приборы с соединяющим устройством из четырех контактов.

Также для установки розетки дополнительно потребуются:

вольтметр;
прорезиненные перчатки;
отвертка;
уровень;
скотч с липкой лентой на две стороны;
нож для работы с оптическими кроссами;
острогубцы;
карандаш с графитным стержнем.

Если монтаж разъема осуществляется на новом месте, то необходимо также иметь перфоратор. В такой прибор вставляется специальная семидесяти миллиметровая коронка, с помощью которой можно проделать соответствующее отверстие в стене.

Отвертка для работы с розетками должна иметь прорезиненную ручку и подходить по форме к выбранным шурупам

Зачистка концов жил

Кабель для телефона имеет достаточно нежное покрытие. Поэтому зачистка кабеля требует особой аккуратности. Изначально от защитной изоляции очищаются концы проводов на четыре сантиметра.

Чтобы не нарушить жилы, которые отвечают за качество сигнала, рекомендуется использовать острое лезвие или специальный кроссировочный нож. При малейшем повреждении проводов при очистке от оплетки следует отрезать концы с дефектом и зачистить заново.

Подключение проводов розетки

При соединении проводов рекомендуется проверка полярности. Основным руководством при подключении стандартной телефонной проводки является:

• провод в зеленой изоляции означает «плюс»;
• красная оплетка – «минус».

Неправильно подключенные полюса могут стать причиной постоянных неполадок телефонной связи. С помощью вольтметра можно измерять необходимое напряжение. Значение рабочей линии должно быть в пределах от 40 до 60 Вольт.

Все подсоединенные провода должны плотно прижиматься крепежными винтами. После установки надевается на защелки или другие крепления защитная крышка. Перед закрытием розетки следует убедиться, что провода не пересеклись между собой и все контакты утоплены в корпусе.

Установить телефонную розетку достаточно просто. Главное иметь под рукой все необходимые инструменты, знать принцип подключения разъемов и иметь детальную схему монтажа, обозначенную в инструкции приобретенного изделия.

Подключение телефонной розетки

Подключение розеток RJ-11 и RJ-12 производится абсолютно одинаково, за исключением числа подсоединяемых проводников. Наиболее часто используются двухжильные провода, с коммутацией которых проблем не возникает. Сложнее обстоит дело с четырехжильными изделиями, соединение которых должно производиться согласно цветовой схеме.

Перед началом работы розетка разбирается (снимается верхняя панель). С телефонного кабеля снимается внешняя оболочка на нужную длину. В зависимости от типа контактов, проводники зачищаются или оставляются в изоляции. Дальнейшие мероприятия производятся в соответствии с инструкцией.

Коммутация двухжильным проводом (RJ-11)

Пошаговая инструкция поможет провести подключение быстро:

На внутренней части устройства расположены четыре клеммы или контакта. При наличии болтовых контактов, нужно определиться с цветом подводимых к ним проводников. По международным стандартам красный проводник должен являться отрицательным, а зеленый – положительным. К ним и подключаются концы подведенного телефонного провода

Схема соединения 2-х жильного кабеля с контактами телефонной розетки

Если конструкция устройства предусматривает клеммы, то концы провода зачищать не нужно. Они вставляются в основание клемм и продавливаются до упора тонкой плоской отверткой. Миниатюрные ножи, предусмотренные в каждом контакте, прорежут изоляцию и обеспечат надежный контакт. При этом задействуют средние клеммы 2 и 3

Схема подключения провода к средним клеммам 2 и 3 в телефонной розетке

Закрепить устройство на стене, проверить работоспособность
Закрыть лицевую панель. Монтаж окончен.

Подключение розетки 4-х жильным проводом (RJ-12)

В ходе монтажа будут полезными следующие советы:

При коммутации четырех проводников, их соединяют соответственно цвету внутренних проводков в розетке. Обычно красный и зеленый – 1 пара, черный и желтый – 2 пара. Вместо желтого проводника может быть белый или синий цвет, также и на сетевом проводе. Суть от этого не меняется
На фото можно увидеть распределение проводов по цвету соответствующих парЕсли провод имеет расцветку жил синий – бело-синий, оранжевый – бело-оранжевый, то следует принимать синий и бело-синий за первую пару и коммутировать соответственно с красным и зеленым, а оранжевый и бело-оранжевый – за вторую пару и соединять с черным и желтым цветом (или другим оставшимся)
Если розетка имеет систему контактов в виде клемм, то первая пара (красный – зеленый или синий – бело-синий) «сажается» на средние клеммы 2 и 3, а вторая пара (черный – желтый или оранжевый – бело-оранжевый) – на крайние жилы 1 и 4.

Такой способ коммутации является стандартным общепринятым, обеспечивающим удобство при обслуживании и ремонте телефонных линий.

Подключаем розетки в соответствии расцветки проводов

Для удобства при выполнении работы при производстве электрического провода применяются цветовые оттенки, позволяющие безошибочно определить предназначение провода. Так, синий указывает на то, что провод должен подключаться к «нулю», к фазе подключаются провода с белым оттенкам, а к заземлению подключаются провода с желто-зеленым оттенком. Это самая распространенная цветовая палитра проводов, бывает и другая цветовая гамма проводов.

Подключаем розетки по расцветке проводовПодключение розетки по расцветке

Разобравшись, какой провод, к какой клемме подключать, можно приступить к работе. Конец провода вставляется в гнездо и при помощи имеющегося винта затягивается до максимума.

винтовой зажим проводов в розетке

После того как провода будут подключены к розетке ее необходимо вставить в коробку. Фиксируется розетки при помощи специальных зажимов, которые по мере вкручивания расходятся и прижимаются к стенкам подрозетника.

Когда розетка будет надежно установлена в коробке, выполняется установка наружной крышки.

Установка наружной крышки для розеткиОблицовочную крышку розетки стянуть винтом

Все что требуется, крышку приложить к внутренней части розетки и стянуть их между собой винтом

При закручивании винта необходимо соблюдать осторожность, поскольку если перетянуть винт, то крышка розетки может сломаться. Все подключение закончено, теперь включаем и проверяем выполненную нами работу и если все в порядке можно начинать эксплуатировать розетку

Убеждаемся в наличии питания в розеткеТестируем розетку на наличие питания

Разделка кабеля и подключение

Почти все вводные кабеля для мощных токовых нагрузок имеют как минимум двойную изоляцию, на каждой жиле и внешнюю оболочку. Поэтому, независимо какой марки кабель для установки проделываются следующие операции:

Контактные наконечники с одной стороны сплюснуты и имеют отверстия для болтов, которыми плоскость контакта прижимается к шине или клемме автоматического выключателя.

Подключение проводов с наконечниками к контактам автоматического выключателя

В некоторых моделях автоматических защитных выключателей наконечников не требуется, оголенные концы проводов вставляются в контактную группу и зажимаются болтами.

Пример крепления проводов защемления с наконечниками на шину

Для надежного контакта очень важно, чтобы плоскости наконечников максимально возможной площадью примыкали к шинам. При таких условиях будет обеспечиваться хорошее прохождение тока

Провода сечением до 10 мм2 в РЩ и ВРУ могут подключатся в специальные колодки с зажимными болтами, где не требуется наконечников.

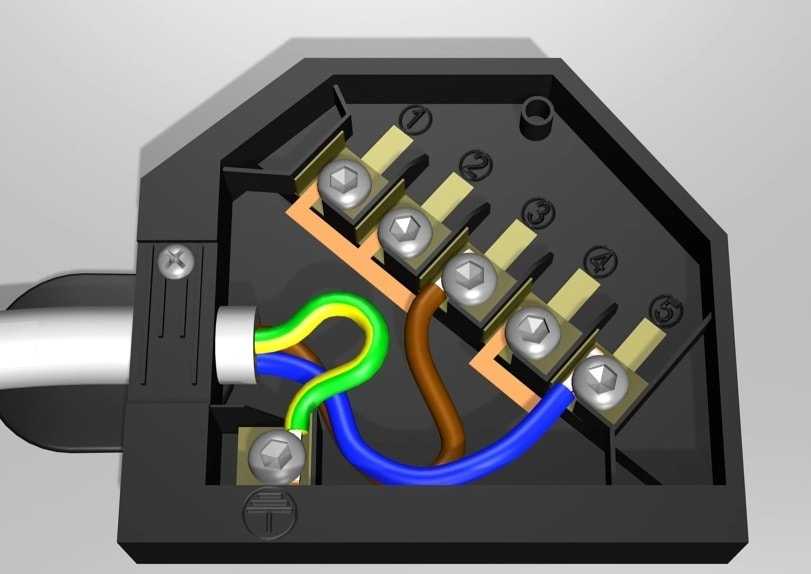

Подключение проводов на колодки с зажимными болтами

Процесс установки

Подготовка инструментов к монтажу розеток

Монтаж розеток — это процедура, которая проводится в определенной последовательности.

Для начала нужно приготовить такие инструменты и материалы:

перфоратор;
болгарка;
уровень;
рулетка;
индикатор;
нож;
плоскогубцы;
отвертка;
карандаш;
шпатель;
цемент;
песок;
грунтовка для бетона.

Во время установки электрической системы нужно пользоваться защитными очками, перчатками и респиратором.

Подготовительные работы

Правила расположения проводки

Объем этого процесса зависит от того, будет прокладываться новый кабель или все ограничится заменой розетки.

Последовательность действий, когда производится электрификация строящегося здания или его капитальный ремонт:

Составление схемы и проведение разметки. Следует рассчитать так, чтобы отверстия под монтажные коробки находились на одной вертикальной или горизонтальной линии.
Штробление стен. Делаются канавки под кабель и круглые отверстия под точки. После сверления они соединяются между собой для установки перемычек. Проемы очищаются от пыли и крошки, обрабатываются грунтовкой. Если выбран наружный способ, устанавливаются каналы или крепежи — пластиковые короба, металлические или пластмассовые трубы, керамические изоляторы, струны.
Монтаж подрозетников. С них отламываются заглушки, после чего изделия обмазываются раствором и вставляются в отверстия. Излишки шпаклевки удаляются.

Когда раствор полностью застынет, он шлифуется вровень с поверхностью стены.

Подсоединение проводов к розетке

Чтобы предотвратить повреждение кабеля при усадке здания или контакта с влагой, его следует протягивать в гофрированную пластиковую трубку. После этого канал замуровывается в штробах. Концы кабеля выводятся в монтажные коробки с тем расчетом, чтобы оставалось достаточно материала для проведения подключения. Дальнейшие действия проводятся после полного затвердения раствора.

Подключение розетки

Подключение двойной розетки с заземлением

Перед тем как подключить провода к розетке, нужно убедиться в том, что они не находятся под напряжением. Чтобы полностью себя обезопасить, следует отключить вводной рубильник.

После этого нужно выполнить следующие действия:

Снять изоляцию с кабеля, а затем и с жил, обнажив металл на 10-12 мм.
Если провод медный, скрутить его и пропаять. Это предотвратит его окисление.
Присоединить концы жил к отверстиям на клеммах. Максимально туго затянуть болты.
Вставить корпус розетки в монтажную коробку. После выравнивания зафиксировать ее прижимными лапками.
Установить крышку. Проверить прочность крепления с помощью вилки — вставить ее и вытащить из разъемов несколько раз.

После этого можно подавать электричество и пользоваться точкой.

Подключение проводов (кабелей) к проводке в автомобиле на разъемы, скрутки, зажимы

При установке дополнительного электрооборудование перед автолюбителем всегда встает вопрос о способах подключения, соединения проводов, а вернее кабелей между собой в автомобиле. Обычные скрутки имеют свои недостатки, так они не гарантируют надежного контакта с постоянным прижимным усилием проводников, если вы не обожмете их должным образом. Как ни странно, но скручивать тоже надо правильно и уметь. Кроме того скрутки в электропроводке автомобиля могут показаться не эстетичными, не всегда удобными к монтажу, особенно в зимнее время, когда для изоляции соединения используется изолента. Все знают, что клеящий слой в этом случае не обеспечивает достаточной адгезии между материалами. Однако скрутку нельзя списывать со счетов! Кроме того соединения бывают на зажимах, когда легким движением руки один провод соединяется с другим, и на контактных колодках, когнда провода соединяются между собой с помощью крепежа. Каждый из этих вариантов имеет свои достоинства и недостатки, каждый из них можно встретить на машинах автолюбителей. Но на каком остановиться и как самому реализовать соединение проводов в машине, именно об этом в нашей статье.

Один из вариантов соединения проводки в автомобиле это применение специализированного разъема. Кроме него Вам также потребуются обычные пассатижи.

Соединение проводов в машине на зажимном разъёме

Технология соединения проводов очень проста. Так в разъем, приведенный на рисунке, вставляется провод к которому необходимо произвести подсоединение и присоединяемый провод. В какой последовательности не важно.

Провода можно завести через боковую прорезь в корпусе разъема. Также провода могут вкладываться в контакт.

Обратите внимание на то, чтобы провода в разъеме попали между зубчиков контактной гребенки, она присутствуют в любом из исполнений. Изоляция с проводов не снимается, в последствии она перережится гребенкой и через нее будет образован контакт. Вам необходимо лишь надавить пассатижами, чтобы прорезать изоляцию и обеспечить контакт с токопроводящей частью кабеля и гребенки в зажиме.

Далее закрывается крышка, и защелкивается на корпусе. При при таком соединении,через образовавшийся контакты (провод — гребенка) от провода к проводу через гребенку, теперь может протекать электрический ток. Монтируется такое соединение быстро и как всегда имеет свои плюсы и минусы.

Плюсы и минусы подключений с помощью специализированных разъемов (клипс)

Такие контакты смотрятся эстетично, компакты и легко монтируются. Обеспечивая относительно, здесь важно отметить еще раз слово относительно, надежное соединение проводов.
К минусам можно отнести то, что контакты могут окислиться, в итоге контакт пропадет. Для предотвращения этого, при обжимке таких «клипс» используйте консистентную смазку, например литол или специализированную для контактов смазку, которую можно приобрести в специализированных магазинах электротоваров. Такая смазка применяется в том числе и для разъемов идущих для соединения проводки в квартире (типа Wago).
Также из-за малой площади контакта не стоит применять такие разъемы для силовых цепей. Такой способ соединения подходит больше для управляющих сигналов. Для силовых цепей все же лучше использовать банальную скрутку, а если вы ее еще хорошо пропаяете, то это идеальный вариант. Именно о вариациях скруток мы и поговорим далее…

Скрутка двух проводов (кабелей) как продолжение один другого

Несмотря на весь кажущийся анахронизм, скрутка проводов в машине является вполне достойным и качественным соединением, особенно если ее пропаять и хорошо заизолировать. Одним из вариантов скуртки может быть удлинение провода, когда один провод продолжает другой. Выполнить скрутку в этом случае можно следующим образом.

Как видите, провода вначале распускаются, а затем скручиваются между собой. Именно такая стратегия обеспечивает наиболее большую площадь контакта и надежность соединения. Конечно, потом скрутку – соединения необходимо заизолировать. Для этого подойдет термотрубка, которую необходимо установить на один из проводов еще до скручивания, либо изолента.

Скрутка двух проводов (кабелей) как ответвление один другого

Соединением с помощью скрутки можно не только удлинить провод в проводке, но и сделать от него ответвление. При этом процесс ответвления провода одного от другого выполняем по следующему алгоритму. Зачищаем отрезок кабеля до проводников…

…и разводим их, разделив пополам в стороны.

Продеваем в получившееся кольцо второй кабель и скуручиваем между собой.

Также как и в предыдущем случае все необходимо пропаять и заизолировать.

Это будет гарантом надежного контакта.

После того как заизолировали соединения, можно соеденить провода между собой пластиковым хомутиком, для уменьшения усилий на электрическое соединение, в случае если за провод потянут.

Преимущества и недостатки скрутки для соединения проводов (кабелей) в машине

Здесь необходимо и уже можно резюмировать информацию о скрутках. Скрутка хотя и выглядит как многие говорят по колхозному, но является самым лучшим соединением, с условием если она пропаяна. Это самый надежный, безопасный и крепкий контакт.
Ну, а недостатком такого соединения является то что он может быть для кого-то будет не столь аккуратным, а также потребует значимых усилий, в виде аккуратного скручивания и пайки. Также и изоленту необходимо брать мягкую, хорошо облегающую, с клеящим слоем обладающим высокой адгезией, а кроме того, лучше изолировать скрутку в тепле, или хотя бы подогревая ее место.

протокол проволоки MongoDB — Руководство MongoDB

Доктора домой → Руководство по MongoDB

на этой стр.

Введение
TCP/IP -сокет
Типы и форматы
Стандартные сообщения

Opcode. Настоящая Спецификация протокола MongoDB Wire Protocol распространяется под лицензией Лицензия Creative Commons Attribution-NonCommercial-ShareAlike 3.

0 США. Вы можете не использовать и не адаптировать этот материал для каких-либо коммерческих целей, таких как для создания коммерческой базы данных или базы данных как услуги.

Введение

Проводной протокол MongoDB представляет собой простой основанный на Протокол стиля. Клиенты взаимодействуют с сервером базы данных через обычный сокет TCP/IP.

Сокет TCP/IP

Клиенты должны подключаться к базе данных через обычный сокет TCP/IP.

Порт

Номер порта по умолчанию для mongod и mongos instances — 27017. Номер порта для mongod и mongos настраивается и может отличаться.

Порядок байтов

Все целые числа в проводном протоколе MongoDB используют обратный порядок байтов: то есть младший байт первым.

Типы и форматы сообщений

MongoDB использует код операции OP_MSG для обоих клиентов запросы и ответы базы данных. Существует несколько форматов сообщений, используемых в более старые версии MongoDB, которые устарели в пользу OP_MSG .

На этой странице для описания сообщения используется C-подобная структура . структура.

Типы, используемые в этом документе (например, int32 ), одинаковы как те, которые определены в спецификации BSON.

Стандартный заголовок сообщения

Как правило, каждое сообщение состоит из стандартного заголовка сообщения, за которым следует по данным запроса. Стандартный заголовок сообщения имеет следующую структуру. следует:

struct MsgHeader {

int32 messageLength; // общий размер сообщения, включая это

int32 идентификатор запроса; // идентификатор этого сообщения

int32 responseTo; // ID запроса из исходного запроса

// (используется в ответах из базы данных)

int32 opCode; // тип сообщения

}

00111

Поле	Описание	`messageLength`	Общий размер сообщения в байтах. В эту сумму входят 4 байта, которые содержат длину сообщения.
`requestID`	Идентификатор, созданный клиентом или базой данных, который однозначно идентифицирует сообщение.
`ответ на`	`requestID` взят из сообщений от клиента.
`код операции`	Тип сообщения. Подробнее см. Коды операций.

Opcodes

MongoDB uses these opCode values:

Opcode Name	Value	Comment
`OP_COMPRESSED`	2012	Обертывает другие коды операций, используя сжатие
`OP_MSG`	2013	Отправить сообщение в стандартном формате. Используется для обоих клиентов запросы и ответы базы данных.
`OP_REPLY` Устарело в MongoDB 5.0. Удалено в MongoDB 5.1.	1	Ответ на запрос клиента. `ответ на` установлен.
`OP_UPDATE` Устарело в MongoDB 5.0. Удалено в MongoDB 5.1.	2001	Обновление документа.
`OP_INSERT` Устарело в MongoDB 5.0. Удалено в MongoDB 5.1.	2002	Вставить новый документ.
`ЗАРЕЗЕРВИРОВАН`	2003	Ранее использовался для OP_GET_BY_OID.
`OP_QUERY` Устарело в MongoDB 5.0. Удалено в MongoDB 5.1.	2004	Запрос коллекции.
`OP_GET_MORE` Устарело в MongoDB 5.0. Удалено в MongoDB 5.1.	2005	Получите больше данных из запроса. См. Курсоры.
`OP_DELETE` Устарело в MongoDB 5.0. Удалено в MongoDB 5.1.	2006	Удалить документы.
`OP_KILL_CURSORS` Устарело в MongoDB 5.0. Удалено в MongoDB 5.1.	2007	Уведомить базу данных, что клиент закончил работу с курсором.

OP_COMPRESSED

Новое в версии MongoDB : 3.4

Любой код операции может быть сжат и заключен в заголовок OP_COMPRESSED . Сообщение OP_COMPRESSED содержит исходный сжатый код операции. сообщение вместе с метаданными, необходимыми для его обработки и распаковки.

Формат сообщения OP_COMPRESSED :

struct {

Заголовок MsgHeader; // стандартный заголовок сообщения

int32 originalOpcode; // значение обернутого опкода

int32 uncompressedSize; // размер сжатого сообщения без учета MsgHeader

uint8 CompressorId; // ID компрессора, который сжал сообщение

char *compressedMessage; // сам опкод, исключая MsgHeader

}

9008

MSGHEADER

998

MSGHEADER

Филд	Описание
`MSGHEADER`	9008 9008 .
`originalOpcode`	Содержит значение упакованного кода операции.
`без сжатияРазмер`	Размер сдутого `сжатого сообщения` , что исключает `MsgHeader` .
`идентификатор компрессора`	Идентификатор компрессора, который сжал сообщение. Список `Значения CompressId` приведены ниже.
`сжатое сообщение`	Сам код операции, исключая `MsgHeader` .

Each compressor is assigned a predefined compressor ID as follows:

compressorId	Handshake Value	Description
`0`	noop	Содержимое сообщения несжато. Это используется для тестирование.
`1`	быстрый	Содержимое сообщения сжимается с помощью snappy.
`2`	zlib	Содержимое сообщения сжато с использованием zlib.
`3`	zstd	Содержимое сообщения сжимается с помощью zstd.
`4-255`	зарезервировано	Зарезервировано для использования в будущем.

OP_MSG

OP_MSG — это расширяемый формат сообщения, используемый для кодирования как клиента, запросы и ответы сервера по проводам.

OP_MSG имеет следующий формат:

OP_MSG {

Заголовок MsgHeader; // стандартный заголовок сообщения

uint32 flagBits; // флаги сообщения

Секции[] секции; // разделы данных

optional checksum; // optional CRC-32C checksum

}

Field	Description
`header`	Standard message header, as described in Standard Заголовок сообщения.
`flagBits`	Целочисленная битовая маска, содержащая флаги сообщения, как описано в Биты флага.
`разделы`	Разделы тела сообщения, как описано в Разделах.
`контрольная сумма`	Дополнительная контрольная сумма CRC-32C, как описано в Контрольная сумма.

Флаговые биты

Флаговые биты integer — это флаги кодирования битовой маски, которые изменяют формат и поведение OP_MSG .

Первые 16 бит (0-15) обязательны и синтаксические анализаторы ДОЛЖНЫ ошибка, если установлен неизвестный бит.

Последние 16 бит (16-31) являются необязательными , и синтаксические анализаторы ДОЛЖНЫ игнорировать любые неизвестные установленные биты. Прокси и другие переадресаторы сообщений ДОЛЖЕН очищать любые неизвестные необязательные биты перед пересылкой сообщений.

90 moreToCome бит. Сервер никогда не будет выдавать ответы с установлен бит moreToCome , если в запросе не установлен этот бит.

Это гарантирует, что множественные ответы отправляются только тогда, когда сеть слой запрашивающего подготовлен для них.

Bit	Name	Request	Response	Description
	`checksumPresent`	✓	✓	The сообщение заканчивается 4 байтами, содержащими CRC-32C [2] контрольная сумма. Подробнее см. в разделе Контрольная сумма.
1	`moreToCome`	✓	✓	За этим сообщением последует другое сообщение без дальнейших действий со стороны получатель. Получатель НЕ ДОЛЖЕН отправлять другое сообщение, пока получение одного с `moreToCome` , установленным на 0, поскольку отправка может блокироваться, вызывая тупик. Запросы с `moreToCome` установленный бит не получит ответа. В ответах будет только это устанавливается в ответ на запросы с установленным битом `ExhaustAllowed` .
16	`ExploitAllowed`	✓ 9

Bit

Name

Request

Response

Description

checksumPresent

✓

The сообщение заканчивается 4 байтами, содержащими CRC-32C [2] контрольная сумма. Подробнее см. в разделе Контрольная сумма.

moreToCome

✓

За этим сообщением последует другое сообщение без дальнейших действий со стороны получатель. Получатель НЕ ДОЛЖЕН отправлять другое сообщение, пока получение одного с moreToCome , установленным на 0, поскольку отправка может блокироваться, вызывая тупик. Запросы с moreToCome установленный бит не получит ответа. В ответах будет только это устанавливается в ответ на запросы с установленным битом ExhaustAllowed .

ExploitAllowed

✓

9

Разделы

Сообщение OP_MSG содержит один или несколько разделов. Каждый раздел начинается с типом байта, указывающим его тип. Все после вида байт составляет полезную нагрузку секции.

Ниже приведены доступные типы секций.

Тип 0: Тело

Раздел тела кодируется как один объект BSON. Размер в объекте BSON также служит размером раздела. Этот Тип раздела — это стандартное тело запроса и ответа команды.

Все поля верхнего уровня ДОЛЖНЫ иметь уникальное имя.

вид 1: последовательность документов

Тип	Описание
Int32	9002 Size Queptes Section.
C String	Идентификатор последовательности документов. Во всех текущих командах это поле это (возможно, вложенное) поле, которое он заменяет из тела раздел. Это поле НЕ ДОЛЖНО также существовать в разделе body.
Ноль или более объектов BSON	Объекты упорядочены друг за другом без разделителей. Каждый объект ограничен `maxBSONObjectSize` размера сервер. Комбинация всех объектов не ограничивается `maxBSONObjSize` . Последовательность документов завершается после использования `размера` байт. Парсеры МАЙ решили объединить эти объекты в тело как массив по пути, указанному идентификатором последовательности, когда преобразование в объекты языкового уровня.

Тип

Описание

Int32

9002 Size Queptes Section.

C String

Идентификатор последовательности документов. Во всех текущих командах это поле это (возможно, вложенное) поле, которое он заменяет из тела раздел.

Это поле НЕ ДОЛЖНО также существовать в разделе body.

Ноль или более объектов BSON

Объекты упорядочены друг за другом без разделителей.
Каждый объект ограничен maxBSONObjectSize размера сервер. Комбинация всех объектов не ограничивается maxBSONObjSize .
Последовательность документов завершается после использования размера байт.
Парсеры МАЙ решили объединить эти объекты в тело как массив по пути, указанному идентификатором последовательности, когда преобразование в объекты языкового уровня.

Тип 2

Этот раздел используется для внутренних целей.

Контрольная сумма

Каждое сообщение МАЯ заканчивается контрольной суммой CRC-32C [2], которая охватывает все байт в сообщении, за исключением самой контрольной суммы.

Начиная с MongoDB 4.2:

mongod экземпляра и mongos экземпляра будет обмениваться сообщениями с контрольными суммами , если не , используя TLS/SSL связь.
mongod экземпляра и mongos экземпляра пропустит контрольную сумму при использовании соединения TLS/SSL.

Драйверы и старые двоичные файлы будут игнорировать контрольную сумму, если она представлена сообщения с контрольной суммой.

На наличие контрольной суммы указывает цифра checksumPresent флаг кусочек.

Устаревшие коды операций

Начиная с MongoDB 5.1, эти коды операций удалены в пользу OP_MSG:

OP_DELETE
OP_GET_MORE
OP_INSERT
OP_KILL_CURSORS
OP_QUERY [1]
OP_REPLY
OP_UPDATE

Если вы используете более старую версию MongoDB и вам нужны подробные информацию о предыдущих кодах операций см. в разделе Устаревшие коды операций.

Вопросы кода операции

В версии 4.2 MongoDB удаляет устаревший внутренний OP_COMMAND и OP_COMMANDREPLY протокол.

Сноски

[1]	MongoDB 5.1 удаляет поддержку обеих операций поиска `OP_QUERY` и `OP_QUERY` команды. В виде исключения `OP_QUERY` по-прежнему поддерживается для запуска `hello` и `isMaster` команды как часть рукопожатия соединения.

[2]	(1, 2) описано https://tools.ietf.org/html/rfc4960#page-140.

← Языки сортировки и параметры по умолчаниюУстаревшие коды операций →

Простая установка, высокое качество, кабельное ограждение производства США

ПОИСК ПРОДУКТА

Категории продуктов

Выберите категориюАксессуары для кабельных перилКабельные перила ОборудованиеУстановочное оборудование

ВДОХНОВЕНИЕ

ГАЛЕРЕЯ

Colors

BlackBronzeCustomSilver

Материал

АлюминийСтальДерево

Post Style

FlatRoundSquareWood

Применение перил

БалконМостыЗданияПалубаГостиницыПешеходыЖилойКурортШколаСтадион

Система ограждений

LevelStair

Бронза

Использование бронзы в дизайне добавляет тепла. Он хорошо сочетается с богатством дерева и нейтральными цветами, такими как черный, показанный в этом элегантном проекте перил с бронзовым тросом.

Виды на кампус колледжа

С академической точки зрения, из-за тросовых перил и оборудования из нержавеющей стали студентам будет трудно отвести взгляд от беспрепятственного вида.

Простая и изысканная

Тросовые перила и фурнитура из нержавеющей стали с перилами ADA демонстрируют простую академическую лестницу и добавляют ощущение изысканности.

Соединение игроков и болельщиков

Использование тросовых ограждений для спортивных комплексов обеспечивает беспрепятственный обзор болельщикам во время игры и игрокам на площадке.

Ощущение внешнего мира внутри

Благодаря беспрепятственному обзору, который привносит в этот тренажерный зал кабельное ограждение, вам не придется обманывать во время тренировки. Пожалуйста.

Детали, разработанные по индивидуальному заказу

Дом из кедра, изготовленный по индивидуальному заказу, заслужил специальное заполнение тросовых перил на этой огромной террасе, чтобы наслаждаться видом на озеро и пейзаж в течение всего года.

Создан на века

Посмотрите на себя в автомобиле своей мечты из любого места в этом демонстрационном зале с заполнением кабельных перил, которое рассчитано на долгий срок службы.

Views of All the Lake Action

Заполнение кабельных перил обеспечивает полный обзор с террасы этого домовладельца, чтобы они не пропустили ни одного действия. Сядьте поудобнее, расслабьтесь и наслаждайтесь видом.

Хьюстонское юридическое бюро

В Хьюстоне, штат Техас, это юридическое бюро демонстрирует потрясающее использование вертикальных тросовых перил, предлагая современный и сложный подход к тросовым ограждениям, используя лестницу в качестве фокуса дизайна для перехода с одного этажа на другой.

Стадион «Техас Рейнджерс»

Болельщики могут наслаждаться уникальным и беспрепятственным видом во время просмотра бейсбола на новом стадионе «Техас Рейнджерс» в Арлингтоне, штат Техас, который оснащен потрясающими тросовыми перилами и приспособлениями.

Штаб-квартира SMC3

Новое здание площадью 80 000 квадратных футов для SMC3, логистической компании со штаб-квартирой в Пичтри-Сити, штат Джорджия, завершено. Прекрасная демонстрация кабельных перил с фурнитурой Ultra-tec в сочетании с деревянными и акустическими металлическими дорожками для красивого сочетание звукопоглощения и беспрепятственного обзора

Фермерский дом с кабельными перилами

Когда вы находитесь за городом, скорость меняется. Просыпаясь под незнакомые и комфортные звуки, вы одновременно успокаиваете себя тем, что приняли правильное решение. Этот курорт обеспечивает столь необходимый отдых от шума и суеты вашей повседневной жизни.

Звездные ночи с кабельными перилами

Солнце село, и звезды уже сошли. Вы выходите, чтобы полюбоваться красотой со своей палубы. Спускаясь по лестнице, держась за перила, чувствуешь себя в безопасности, ступая на пушистую траву. Семья остается на палубе, глядя в бескрайний открытый вид, который обеспечивают тросовые перила. Ты улыбаешься, зная, что все это имеет смысл.

Парящая лестница с тросовым ограждением

Когда дверь открывается, открывается красота парящих лестниц. Лестница поддерживается красивыми деревянными перилами и тросом из нержавеющей стали. Разве не прекрасно чувствовать вдохновение каждый раз, когда вы идете на работу? Эта лестница вдохновляет нас с точки зрения дизайна и функциональности.

Деревянная дорожка в болотистой местности с канатными перилами

Запах болота, тепло солнца и стук обуви по дорожке возвращают вас в более простые времена. Сочетание дерева и троса из нержавеющей стали обеспечивает безопасность вам и вашим близким, наслаждаясь одной из природных красот. Мы призываем вас продолжать создавать длительные воспоминания и знаем, что вы можете положиться на нас.

Пешеходная дорожка с канатными перилами

Пытаетесь увернуться от толпы, гуляющей по городу, пока вы в отпуске? К счастью, есть перила, где вы можете поставить свой напиток и сделать небольшой перерыв. Пока вы это делаете, вы любуетесь видом из города, и это придает вам сил. На долю секунды вы благодарны за перила, а затем переходите к своему следующему великому приключению.

Кабельные перила поля для гольфа

Включаются разбрызгиватели, восходит утреннее солнце, и первый золотой мяч кладется на ти. Эти картинки нравятся тем, кто любит игру. Вид с балкона дает представление о том, где мяч должен приземлиться в этой лунке. Мотивация получена, тренировочные удары сильны, и игрок готов начать раунд.

Историческое здание с кабельными перилами

История создается на каждом шагу. В том числе, когда вы подошли к этому зданию. Один шаг, один вдох, один взгляд и все это становится историей.

Маяк с канатными перилами

Ощущение бриза на коже, солнечные лучи слегка бьют в очки, а запах океана навевает воспоминания, которые вы не хотите стирать. К счастью, они использовали тросовые перила, чтобы вы могли наслаждаться пейзажем, не беспокоясь о своей безопасности.

Ранчо Колорадо с кабельными перилами

Наблюдаете ли вы за восходом или закатом солнца, перила не должны мешать вам любоваться природной красотой, которую может предложить Мать-Земля. Добавление кабелей и фитингов к существующим деревянным столбам сохраняет целостность этого ранчо на многие мили удовольствия от просмотра.

Стадион с тросовым ограждением

От бейсбольных полей до стадионов тросовые ограждения можно использовать в любой конструкции. Обеспечивает беспрепятственный широкий обзор, чтобы вы не пропустили любимую игру.

Пешеходная дорожка с вантовыми ограждениями

Важно создать безопасную среду для пешеходных дорожек. Ультратехнологичный кабель и фитинги помогают построить перила, чтобы все могли наслаждаться видом.

Виды на Скалистые горы

Величественные виды на Скалистые горы

Прогулка по лестнице с кабелем в Теннесси

Эффектная лестница делает парадный вход

Перила домика на дереве для Country Star

Перила домика на дереве со светодиодной подсветкой

Галерея вдохновения

ПОДПИСАТЬСЯ НА ОБНОВЛЕНИЯ ПО ЭЛЕКТРОННОЙ ПОЧТЕ

Отправьте свою информацию, чтобы получать обновления от нас!

Исправление проблем с Ethernet-подключением в Windows

Проводное Ethernet-подключение позволяет получить быстрое подключение к Интернету — подключите один конец кабеля Ethernet к маршрутизатору дома, а другой конец — к порту Ethernet на ПК с Windows. (Если на вашем компьютере нет порта Ethernet, но вы хотите попробовать этот вариант, вы можете подумать о приобретении адаптера USB-Ethernet.)

Если вы используете Ethernet-соединение и не можете подключиться к Интернету, вы можете попытаться решить проблему и подключиться к сети несколькими способами.

На домашнем маршрутизаторе

Сначала попробуйте выполнить следующие действия, чтобы решить или сузить круг проблем с подключением.

Проверьте кабель Ethernet и подключение . Убедитесь, что кабель Ethernet надежно подключен к порту Ethernet как на маршрутизаторе, так и на ПК с Windows 11. На маршрутизаторе убедитесь, что кабель Ethernet подключен к правильному порту Ethernet — , а не , интернет-порту, который используется для подключения модема и маршрутизатора.
Если один кабель Ethernet не работает, а поблизости есть другой, попробуйте другой кабель Ethernet, чтобы проверить, работает ли он. Если это так, это может быть проблема с первым кабелем.
Перезагрузите модем и беспроводной маршрутизатор . Это поможет создать новое подключение к вашему интернет-провайдеру (ISP). Когда вы это сделаете, все, кто подключен к вашей сети Wi-Fi, будут временно отключены. Шаги, которые вы предпринимаете для перезагрузки модема и маршрутизатора, могут различаться, но вот общие шаги.

Примечание: Если у вас есть комбинированное устройство с кабельным модемом и маршрутизатором Wi-Fi, вам нужно выполнить шаги только для одного устройства.

Отсоедините кабель питания маршрутизатора от источника питания.
Отсоедините кабель питания модема от источника питания.
Некоторые модемы имеют резервную батарею. Если вы отключили модем от сети, а индикаторы продолжают гореть, извлеките аккумулятор из модема.
Подождите не менее 30 секунд или около того.
Если вам пришлось вынуть аккумулятор из модема, вставьте его обратно.
Снова подключите модем к источнику питания. Индикаторы на модеме будут мигать. Подождите, пока они перестанут мигать.
Снова подключите маршрутизатор к источнику питания.
Подождите несколько минут, пока модем и маршрутизатор полностью включатся. Обычно вы можете сказать, когда они будут готовы, по индикаторам состояния на двух устройствах.
На ПК попробуйте снова подключиться с помощью Ethernet-соединения.

На вашем ПК

Проверьте состояние сети в Настройках . Откройте Настройки > Сеть и Интернет . Проверьте состояние подключения Ethernet в верхней части экрана. Убедитесь, что под именем сетевого подключения написано Connected . Если есть ошибка, например Требуется действие , выберите Ethernet, чтобы просмотреть настройки подключения Ethernet.
Если один кабель Ethernet не работает, а поблизости есть другой, попробуйте другой кабель Ethernet, чтобы проверить, работает ли он. Если это так, это может быть проблема с первым кабелем.
Подключиться к Wi-Fi вместо . Если ваш маршрутизатор является маршрутизатором Wi-Fi, попробуйте подключиться к Wi-Fi и посмотреть, сможете ли вы подключиться. Это может сделать две вещи: помочь вам подключиться к Интернету и помочь вам сузить источник проблемы. Дополнительные сведения см. в разделе Подключение к сети Wi-Fi в Windows.
Выполнить сетевые команды . Попробуйте выполнить эти сетевые команды, чтобы вручную сбросить стек TCP/IP, освободить и обновить IP-адрес, а также очистить и сбросить кэш преобразователя DNS-клиента:
.

Выберите Найдите на панели задач, введите Командная строка . Появится кнопка Командная строка . Справа от него выберите Запуск от имени администратора > Да .
В командной строке выполните следующие команды в указанном порядке, а затем проверьте, устраняет ли это проблему с подключением:
- org/ListItem»>
  Введите netsh winsock reset и нажмите Enter.
- Введите netsh int ip reset и выберите Введите .
- Введите ipconfig /release и выберите Введите .
- Введите ipconfig /renew и выберите Введите .
- Введите ipconfig /flushdns и выберите Введите .

Удалите драйвер сетевого адаптера Ethernet и перезапустите . Если предыдущие шаги не помогли, попробуйте удалить драйвер сетевого адаптера, а затем перезагрузите компьютер. Windows автоматически установит последнюю версию драйвера. Рассмотрите этот подход, если ваше сетевое соединение перестало работать должным образом после недавнего обновления.
Перед удалением убедитесь, что у вас есть резервная копия драйверов. Посетите веб-сайт производителя ПК и загрузите оттуда последнюю версию драйвера сетевого адаптера. Если ваш компьютер не может подключиться к Интернету, вам необходимо загрузить драйвер на другой компьютер и сохранить его на USB-накопителе, чтобы установить драйвер на свой компьютер. Вам нужно знать производителя ПК и название или номер модели.

Выберите Найдите на панели задач, введите Диспетчер устройств , а затем выберите Диспетчер устройств из списка результатов.
Разверните Сетевые адаптеры и найдите сетевой адаптер Ethernet для вашего устройства.
Выберите сетевой адаптер, нажмите и удерживайте (или щелкните правой кнопкой мыши), а затем выберите Удалить устройство > флажок Попытаться удалить драйвер для этого устройства > Удалить .
После удаления драйвера нажмите кнопку Пуск > Питание > Перезапуск .

После перезагрузки ПК Windows автоматически найдет и установит драйвер сетевого адаптера. Проверьте, решит ли это вашу проблему с подключением. Если Windows не устанавливает драйвер автоматически, попробуйте установить резервную копию драйвера, которую вы сохранили перед удалением.

Использовать сброс сети . Использование сброса сети должно быть последним шагом, который вы пытаетесь предпринять. Рассмотрите возможность его использования, если описанные выше действия не помогли вам подключиться.
Это может помочь решить проблемы с подключением, которые могут возникнуть после обновления с Windows 10 до Windows 11. Это также может помочь решить проблему, из-за которой вы можете подключиться к Интернету, но не можете подключиться к общим сетевым дискам. Сброс сети удаляет все установленные вами сетевые адаптеры и их настройки. После перезагрузки ПК все сетевые адаптеры переустанавливаются, и для них устанавливаются значения по умолчанию.

Нажмите кнопку Пуск , затем введите настройки . Выберите Настройки > Сеть и Интернет > Расширенные настройки сети > Сброс сети .
Откройте настройки сети и интернет-статуса
На экране Сброс сети выберите Сбросить сейчас > Да для подтверждения.
Подождите, пока компьютер перезагрузится, и посмотрите, решит ли это проблему.
Примечания:
- После использования сброса сети вам может потребоваться переустановить и настроить другое сетевое программное обеспечение, которое вы можете использовать, например программное обеспечение VPN-клиента или виртуальные коммутаторы от Hyper-V (если вы используете это или другое программное обеспечение для виртуализации сети).
- Сброс сети может установить для каждого из ваших известных сетевых подключений общедоступный сетевой профиль. В общедоступном сетевом профиле ваш компьютер не может быть обнаружен другими компьютерами и устройствами в сети, что может помочь сделать ваш компьютер более безопасным. Однако, если ваш компьютер используется для общего доступа к файлам или принтерам, вам необходимо снова сделать ваш компьютер доступным для обнаружения, настроив его на использование профиля частной сети. Для этого выберите Пуск , затем введите настройки . Выберите Настройки > Сеть и Интернет > Ethernet . На экране Ethernet в разделе Тип профиля сети выберите Частный .

На другом ПК

Попробуйте подключиться к той же сети на другом устройстве . Если у вас дома есть еще один ПК с Windows и адаптер USB-Ethernet, попробуйте подключиться с помощью этого ПК. Если вы можете подключиться, источник проблемы, вероятно, связан с вашим первым компьютером. Если вы не можете подключиться к сети Ethernet ни на одном из компьютеров, это может быть связано с вашим маршрутизатором, интернет-провайдером или адаптером USB-Ethernet.

На домашнем маршрутизаторе

Сначала попробуйте выполнить следующие действия, чтобы решить или сузить круг проблем с подключением.

Проверьте кабель Ethernet и соединение . Убедитесь, что кабель Ethernet надежно подключен к порту Ethernet как на маршрутизаторе, так и на ПК с Windows 10. На маршрутизаторе убедитесь, что кабель Ethernet подключен к правильному порту Ethernet — , а не Интернет-порт, который используется для подключения модема и маршрутизатора.
Если один кабель Ethernet не работает, а поблизости есть другой, попробуйте другой кабель Ethernet, чтобы проверить, работает ли он. Если это так, это может быть проблема с первым кабелем.
Перезагрузите модем и беспроводной маршрутизатор . Это поможет создать новое подключение к вашему интернет-провайдеру (ISP). Когда вы это сделаете, все, кто подключен к вашей сети Wi-Fi, будут временно отключены. Шаги, которые вы предпринимаете для перезагрузки модема и маршрутизатора, могут различаться, но вот общие шаги.

Примечание. Если у вас есть комбинированное устройство с кабельным модемом и маршрутизатором Wi-Fi, вам нужно выполнить шаги только для одного устройства.

Отсоедините кабель питания маршрутизатора от источника питания.
Отсоедините кабель питания модема от источника питания.
Некоторые модемы имеют резервную батарею. Если вы отключили модем от сети, а индикаторы продолжают гореть, извлеките аккумулятор из модема.
Подождите не менее 30 секунд или около того.
Если вам пришлось вынуть аккумулятор из модема, вставьте его обратно.
Снова подключите модем к источнику питания. Индикаторы на модеме будут мигать. Подождите, пока они перестанут мигать.
org/ListItem»>
Снова подключите маршрутизатор к источнику питания.
Подождите несколько минут, пока модем и маршрутизатор полностью включатся. Обычно вы можете сказать, когда они будут готовы, по индикаторам состояния на двух устройствах.
На ПК попробуйте снова подключиться с помощью Ethernet-соединения.

На вашем ПК

Проверьте состояние сети в Настройках . Откройте Настройки > Сеть и Интернет > Статус . Проверьте там состояние подключения Ethernet. Он должен отображать . Вы подключены к Интернету под сетевым подключением Ethernet.
Если один кабель Ethernet не работает, а поблизости есть другой, попробуйте другой кабель Ethernet, чтобы проверить, работает ли он. Если это так, это может быть проблема с первым кабелем.
Подключиться к Wi-Fi вместо . Если ваш маршрутизатор является маршрутизатором Wi-Fi, попробуйте подключиться к Wi-Fi и посмотреть, сможете ли вы подключиться. Это может сделать две вещи: помочь вам подключиться к Интернету и помочь вам сузить источник проблемы. Дополнительные сведения см. в разделе Подключение к сети Wi-Fi в Windows.
Выполнить сетевые команды . Попробуйте выполнить эти сетевые команды, чтобы вручную сбросить стек TCP/IP, освободить и обновить IP-адрес, а также очистить и сбросить кэш преобразователя DNS-клиента:
.

В поле поиска на панели задач введите Командная строка . Появится кнопка Командная строка . Справа от него выберите Запуск от имени администратора > Да .
В командной строке выполните следующие команды в указанном порядке, а затем проверьте, устраняет ли это проблему с подключением:
- Введите netsh winsock reset и выберите Ввод.
- org/ListItem»>
  Введите netsh int ip reset и выберите Введите .
- Введите ipconfig /release и выберите Введите .
- Введите ipconfig /renew и выберите Введите .
- Введите ipconfig /flushdns и выберите Введите .

Удалите драйвер сетевого адаптера Ethernet и перезапустите . Если предыдущие шаги не помогли, попробуйте удалить драйвер сетевого адаптера, а затем перезагрузите компьютер. Windows автоматически установит последнюю версию драйвера. Рассмотрите этот подход, если ваше сетевое соединение перестало работать должным образом после недавнего обновления.
Перед удалением убедитесь, что у вас есть резервная копия драйверов. Посетите веб-сайт производителя ПК и загрузите оттуда последнюю версию драйвера сетевого адаптера. Если ваш компьютер не может подключиться к Интернету, вам необходимо загрузить драйвер на другой компьютер и сохранить его на USB-накопителе, чтобы установить драйвер на свой компьютер. Вам нужно знать производителя ПК и название или номер модели.

В поле поиска на панели задач введите Диспетчер устройств , а затем выберите Диспетчер устройств из списка результатов.
Разверните Сетевые адаптеры и найдите сетевой адаптер Ethernet для вашего устройства.
Выберите сетевой адаптер, нажмите и удерживайте (или щелкните правой кнопкой мыши), а затем выберите Удалить устройство > флажок Попытаться удалить драйвер для этого устройства > Удалить .
После удаления драйвера выберите кнопку Пуск > Питание > Перезапустить .

После перезагрузки компьютера Windows автоматически найдет и установит драйвер сетевого адаптера. Проверьте, решит ли это вашу проблему с подключением. Если Windows не устанавливает драйвер автоматически, попробуйте установить резервную копию драйвера, которую вы сохранили перед удалением.

Использовать сброс сети . Использование сброса сети должно быть последним шагом, который вы пытаетесь предпринять. Рассмотрите возможность его использования, если описанные выше действия не помогли вам подключиться.
Это может помочь решить проблему, из-за которой вы можете подключиться к Интернету, но не можете подключиться к общим сетевым дискам. Сброс сети удаляет все установленные вами сетевые адаптеры и их настройки. После перезагрузки ПК все сетевые адаптеры переустанавливаются, и для них устанавливаются значения по умолчанию.

Нажмите кнопку Start , затем выберите Настройки > Сеть и Интернет > Статус > Сброс сети .
Откройте настройки сети и интернет-статуса
На экране Сброс сети выберите Сбросить сейчас > Да для подтверждения.
Подождите, пока компьютер перезагрузится, и посмотрите, решит ли это проблему.
Примечания:
- После использования сброса сети вам может потребоваться переустановить и настроить другое сетевое программное обеспечение, которое вы можете использовать, например программное обеспечение VPN-клиента или виртуальные коммутаторы от Hyper-V (если вы используете это или другое программное обеспечение для виртуализации сети).
- Сброс сети может установить для каждого из ваших известных сетевых подключений общедоступный сетевой профиль. В общедоступном сетевом профиле ваш компьютер не может быть обнаружен другими компьютерами и устройствами в сети, что может помочь сделать ваш компьютер более безопасным. Однако, если ваш компьютер используется для общего доступа к файлам или принтерам, вам необходимо снова сделать ваш компьютер доступным для обнаружения, настроив его на использование профиля частной сети. Для этого выберите Пуск , затем выберите Настройки > Сеть и Интернет > Ethernet . На экране Ethernet выберите сетевое соединение Ethernet, которое вы хотите изменить, затем выберите Частное в разделе Сетевой профиль .
