30р.

Арт. 14224

40р.

Арт. 18604

40р.

Арт. 19048

30р.

Арт. 19049

40р.

Арт. 15514

30р.

Арт. 10950

40р.

Арт. 12430

50р.

Арт. 10949

50р.

Арт. 12431

60р.

Арт. 10947

60р.

Арт. 12432

70р.

Арт. 10944

80р.

Арт. 10948

80р.

Арт. 12071

130р.

Арт. 10943

150р.

Арт. 15938

80р.

Арт. 15937

180р.

Арт. 10945

230р.

Арт. 10946

260р.

Арт. 15940

180р.

Арт. 10938

350р.

Арт. 10046

230р.

Арт. 13542

340р.

Арт. 12807

290р.

Арт. 13556

260р.

Арт. 14578

290р.

Арт. 13736

290р.

Арт. 10047

290р.

Арт. 10049

290р.

Арт. 12523

660р.

Арт. 0

290р.

Арт. 10941

290р.

Арт. 12522

520р.

Арт. 10877

600р.

Арт. 10939

400р.

Арт. 10933

400р.

Арт. 10934

1000р.

Арт. 12514

250р.

Арт. 10936

250р.

Арт. 10935

290р.

Арт. 10937

Продиэлком

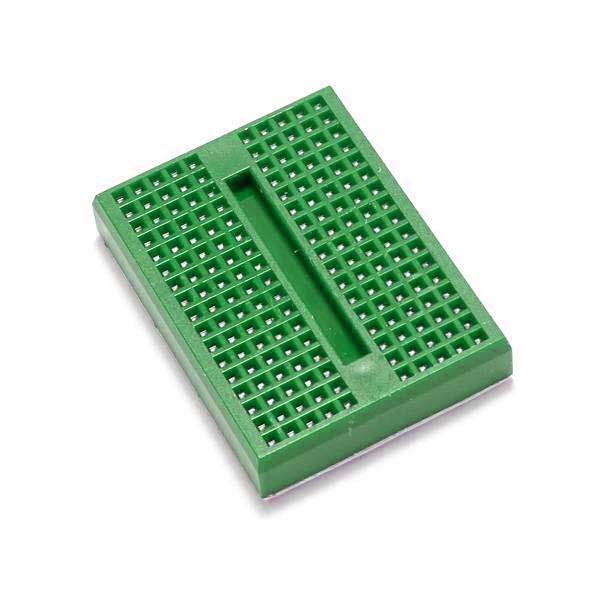

Беспаечная макетная плата.

Для налаживания и тестирования самодельных электронных устройств радиолюбители используют так называемые макетные платы. Применение макетной платы позволяет проверить, наладить и протестировать схему ещё до того, как устройство будет собрано на готовой печатной плате.

Это позволяет избежать ошибок при конструировании, а также быстро внести изменения в разрабатываемую схему и тут же проверить результат. Понятно, что макетная плата, безусловно, экономит кучу времени и является очень полезной в мастерской радиолюбителя.

Прогресс и развитие электроники также затронул и макетные платы. В настоящее время можно без особых проблем приобрести беспаечную макетную плату. В чём плюсы такой беспаечной макетной платы? Самый важный плюс беспаечной монтажной платы – это отсутствие процесса пайки при макетировании схемы. Это обстоятельство значительно сокращает процесс макетирования и отладки устройств. Собрать схему на беспаечной монтажной плате можно буквально за пару минут!

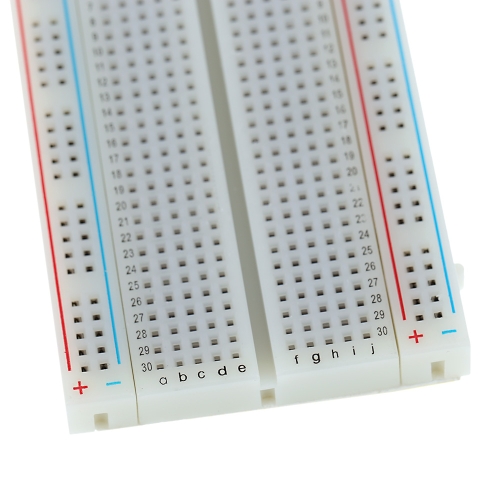

Как устроена беспаечная макетная плата?

Беспаечная макетная плата состоит из пластмассового основания в котором имеется набор токопроводящих контактных разъёмов. Этих контактных разъёмов очень много. В зависимости от конструкции макетной платы контактные разъёмы объединяются в строки, например, по 5 штук. В результате образуется пятиконтактный разъём. Каждый из разъёмов позволяет подключать к нему выводы электронных компонентов или токопроводящих проводников диаметром, как правило, не более 0,7 мм.

Но, как говориться, лучше один раз увидеть, чем сто раз услышать. Вот так выглядит беспаечная макетная плата EIC-402 для монтажа без пайки на 840 точек. Таким образом, данная макетная плата содержит 840 контактных разъёмов!

Основа макетной платы – ABS пластик. Контактные разъёмы выполнены из фосфористой бронзы и покрыты никелем. Благодаря этому, контактные разъёмы (точки) рассчитаны на 50 000 циклов подключения/отключения. Контактные разъёмы позволяют подключать выводы радиодеталей и проводники диаметром от 0,4 до 0,7 мм.

А вот так выглядит отладочная плата для микроконтроллеров серии Pic, собранная на беспаечной макетной плате.

Как видим, беспаечная макетная плата позволяет устанавливать резисторы, конденсаторы, микросхемы, светодиоды и индикаторы. Невероятно просто и удобно.

С помощью беспаечной макетной платы изучение электроники превращается в увлекательный процесс. Принципиальные схемы собираются на макетке без лишнего труда. Всё настолько просто, как если бы вы играли с конструктором LEGO.

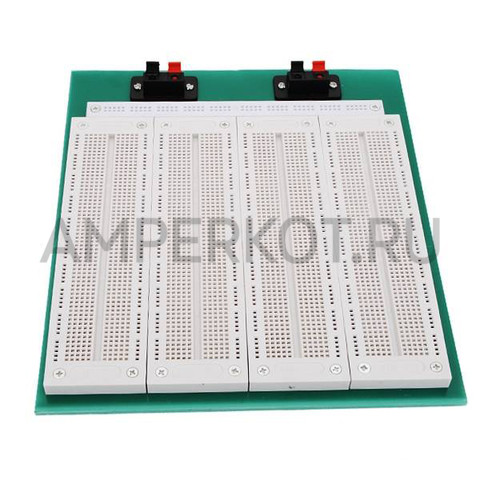

В зависимости от «крутизны» беспаечной макетной платы она может комплектоваться набором соединительных проводников (проводов-джамперов), дополнительных разъёмов и пр. Несмотря на все «плюшки» основным показателем качества беспаечной макетной платы всё же является качество контактных разъёмов и их количество. Тут всё понятно, чем больше контактных точек (разъёмов), тем более сложную схему можно смонтировать на такой плате. Качество разъёмов также важно, ведь от частого использования разъёмы могут потерять свои упругие свойства, а это в будущем приведёт к плохому качеству контакта.

Советы по использованию беспаечных макетных плат.

Поскольку разъёмы макетной платы позволяют подключать проводники диаметром не более 0,4-0,7 мм, то попытки «затолкнуть» толстые выводы деталей могут привести лишь к порче контакта. В таком случае к выводам радиоэлементов, имеющим достаточно большой диаметр, например, как у мощных диодов, лучше припаять или намотать провод меньшего диаметра и уже тогда подключать элемент к макетной плате.
Если планируется макетирование достаточно сложной схемы с большим количеством элементов, то площади беспаечной макетной платы может и не хватить. В таком случае схему лучше разделить на блоки, каждый из которых нужно собрать на отдельной макетной плате и затем соединить блоки в единое устройство с помощью соединительных проводников. Понятно, что в таком случае понадобится дополнительная макетная плата.
Как правило, макетная плата с набором соединительных проводников разной длины (проводов-джамперов) стоит дороже обычных беспаечных плат, которые такими проводниками не комплектуются. Но это не беда. В качестве соединительных проводников можно использовать и обычный провод в изоляции.
Например, прекрасно подходит для таких целей весьма распространённый и доступный по цене провод КСВВ 4х0,4, который используется для монтажа охранно-пожарной сигнализации. Этот провод имеет 4 жилы, каждая из которых покрыта изоляцией. Диаметр самой медной жилы без учёта изоляции составляет 0,4 мм. Изоляция с такого провода легко снимается кусачками, а медный провод не покрыт лаковым покрытием.
Из одного метра такого кабеля можно наделать целую уйму соединительных проводников разной длины. Кстати, на фотографиях макетной платы, показанных выше, для соединения радиодеталей использовался как раз провод КСВВ.
Макетную плату следует оберегать от пыли. Если макетка долгое время не используется, то на её поверхности оседает пыль, которая забивает контактные разъёмы. В дальнейшем это приведёт к плохому контакту и макетку придётся чистить.
Беспаечные макетные платы не предназначены для работы с напряжением 220 вольт! Также стоит понимать, что макетирование и проверка работы сильноточных схем на беспаечной макетной плате может привести к перегреву контактных разъёмов.

Экранирование макетной платы.

Обилие соединительных проводников и сама конструкция макетной платы при работе собранного устройства провоцирует так называемые «паразитные связи». По-простому их называют «наводками» или помехами. Эти помехи отрицательно влияют на работу схемы, собранной на макетке. Чтобы избежать этого общий провод (GND) схемы электрически соединяют с металлической подложкой. Сама подложка закрепляется на нижней части беспаечной макетной платы. Кстати, в упаковке вместе с беспаечной макетной платой EIC-402 имелась и металлическая пластина. На вид она выполнена то ли из алюминия, то ли из дюраля.

Подготовка беспаечной макетной платы перед работой.

Перед тем, как начать макетировать схему на новой беспаечной макетной плате не лишним будет «прозвонить» контактные разъёмы мультиметром. Это нужно для того, чтобы узнать, какие точки-разъёмы соединены между собой.

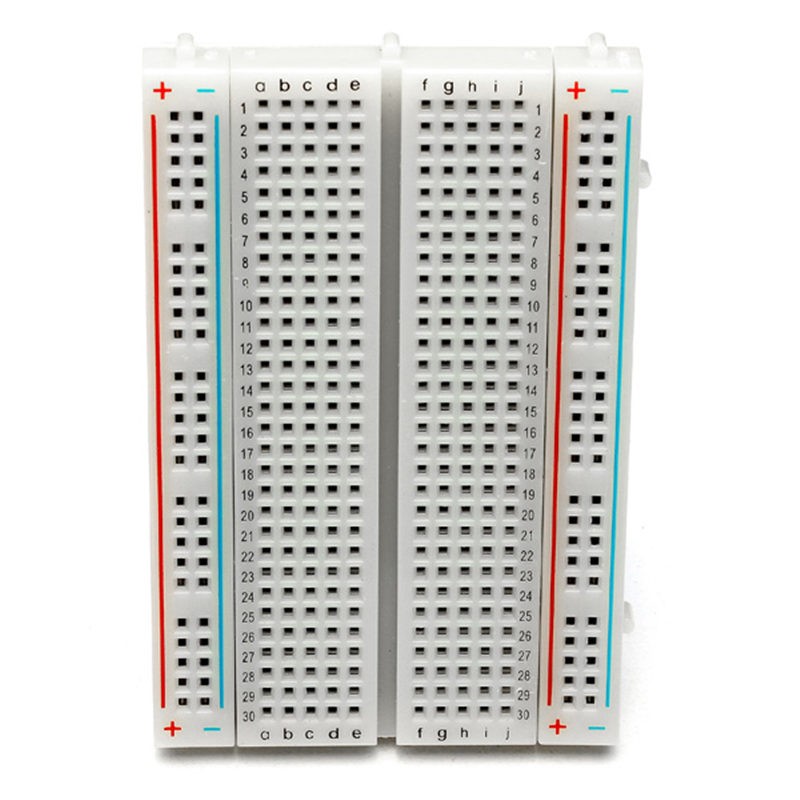

Дело в том, что точки (разъёмы) на макетной плате соединены на макетной плате особым образом. Так, например, беспаечная макетная плата EIC-402 имеет 4 независимые контактные зоны. Две по краям – это шины питания (плюсовая «+» и минусовая «-»), они маркированы красной и синей линией вдоль контактных точек. Все точки шины электрически соединены между собой и, по сути представляют собой один проводник но с кучей точек-разъёмов.

Центральная область разделена на две части. Посередине эти две части разделяет своеобразная канавка. В каждой части 64 строки по 5 точек-разъёмов в каждой. Эти 5 точек-разъёмов в строке электрически соединены между собой.

Таким образом, если установить, например, микросхему в корпусе DIP-8 или DIP-18 по центру макетной платы, то к каждому её выводу можно подключить либо 4 вывода радиоэлементов, либо 4 соединительных проводника-джампера.

Также для подключения останутся доступны шины питания с обеих сторон макетной платы. Объяснить это на словах достаточно сложно. Конечно, лучше увидеть это вживую и вдоволь наиграться с беспаечной макетной платой. Вот такую схему я собрал на беспаечной плате. Это простейшая отладочная макетная плата для микроконтроллеров серии PIC. На ней установлен микроконтроллер PIC16F84 и элементы обвязки: индикатор, кнопки, зуммер…

Макетную плату для монтажа без пайки удобно использовать для быстрой сборки измерительных схем, например, для проверки ИК-приёмника.

Такие платы можно приобрести не только на радиорынках, но и купить в интернете.

Дешёвые беспаечные макетные платы можно приобрести на AliExpress.com. О том, как покупать радиодетали и наборы на AliExpress, я рассказывал тут.

Главная &raquo Радиоэлектроника для начинающих &raquo Текущая страница

Также Вам будет интересно узнать:

Милли, микро, нано, пико… или сокращённая запись численных величин.
Проверка диода цифровым мультиметром.

Макетные платы в Украине. Цены на Макетные платы на Prom.ua

Макетная плата на 830 точек MB102 для Arduino GB

Доставка по Украине

275.18 грн

137.59 грн

Купить

Global — магазин хороших покупок!

Макетная плата 830 точек для Arduino MB102 (Качество)

На складе в г. Вознесенск

Доставка по Украине

58 грн

Купить

ArduinoKit обучающие наборы

Макетная плата на 830 точек MB102 для Arduino

На складе в г. Ровно

Доставка по Украине

70 грн

Купить

PROMRV

Макетная плата на 830 точек MB102 для Arduino

Доставка из г. Винница

75 грн

Купить

Mr. Robot

Макетная плата на 400 точек MB102 для Arduino

Доставка из г. Винница

52.12 грн

Купить

Mr. Robot

Макетная плата Breadboard Mini

Доставка по Украине

30 грн

Купить

Микроника

Amperka Макетная плата Perfboard (72 точки)

Доставка по Украине

80 грн

Купить

Микроника

Amperka Макетная плата Protoboard (72 точки)

Доставка по Украине

80 грн

Купить

Микроника

Макетная плата Breadboard Half

Доставка по Украине

90 грн

Купить

Микроника

Макетная плата Breadboard Full

Доставка по Украине

120 грн

Купить

Микроника

Макетная плата 830 + Модуль питания MB102 + Комплект перемычек 65 шт (Качество)

На складе в г. Вознесенск

Доставка по Украине

121 грн

Купить

ArduinoKit обучающие наборы

Макетная плата 400 точек для Arduino MB 102 (Беспаечная)

На складе в г. Вознесенск

Доставка по Украине

35.60 грн

Купить

ArduinoKit обучающие наборы

Макетная плата MB-102 на 830 точек, беспаечная

На складе в г. Кропивницкий

Доставка по Украине

по 70 грн

от 2 продавцов

70 грн

Купить

Sxemki.com

SYB-170 макетная плата на 170 точек

На складе в г. Кропивницкий

Доставка по Украине

23 грн

Купить

Sxemki.com

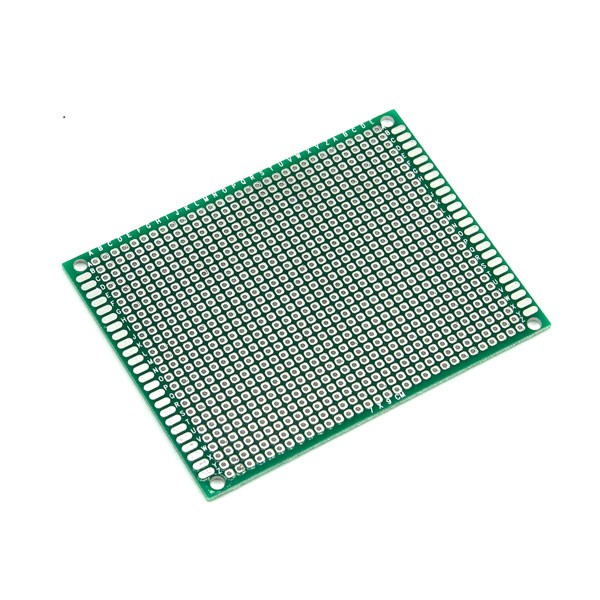

Макетная плата двухсторонняя 70х90мм стеклотекстолит

На складе в г. Кропивницкий

Доставка по Украине

30 грн

Купить

Sxemki.com

Смотрите также

Макетная плата на 830 точек MB102 для Arduino, 102966

На складе в г. Ровно

Доставка по Украине

80 грн

Купить

Интернет магазин » Горячий Стиль «

Макетная плата беспаечная 400 точек Arduino [#G-8]

На складе в г. Запорожье

Доставка по Украине

58 грн

Купить

Ardu.prom.ua (наложка НП от 150 грн!)

Макетная плата MB-102, 830 т., Arduino [#H-7]

На складе в г. Запорожье

Доставка по Украине

68 грн

Купить

Ardu.prom.ua (наложка НП от 150 грн!)

Макетная плата на 270 точек SYB-46

На складе

Доставка по Украине

101.20 грн

Купить

Radio-luck

Беспаечная макетная плата 830 точек

На складе

Доставка по Украине

136.40 грн

Купить

Radio-luck

Макетная плата на 830 точек MB102 для Arduino

На складе

Доставка по Украине

70 грн

Купить

АльтМаркет — интернет магазин

Макетная плата МВ102 ( 400 тчк)+ БП+ 65 перемычек

На складе

Доставка по Украине

150 грн

Купить

Tenzor

Беспаечная макетная плата MB-102 830 точек

Доставка из г. Кривой Рог

112 грн

Купить

Онлайн-магазин «КласМагаз»

Макетная плата на 830 точек MB102 для Arduino

На складе в г. Ровно

Доставка по Украине

70 грн

Купить

Магазин «Панас»

Макетная Плата На 830 Точек Mb102 Для Arduino

На складе в г. Ровно

Доставка по Украине

по 70 грн

от 2 продавцов

70 грн

Купить

Techland

Макетная плата быстрого монтажа на 830 контактов MB-102

На складе

Доставка по Украине

68 грн

Купить

Магазин «Солдер»

Макетная плата для Ардуино Уно Prototype Shield Uno

На складе

Доставка по Украине

43.10 грн

Купить

Магазин «Солдер»

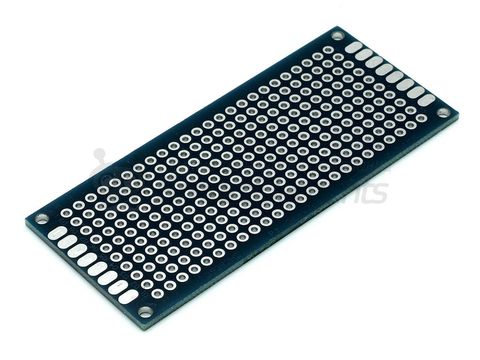

Макетная плата 5х7см двусторонняя FR4

На складе

Доставка по Украине

18.30 грн

Купить

Магазин «Солдер»

Макетная плата 7х9 см односторонняя FR4

На складе

Доставка по Украине

25. 80 грн

Купить

Магазин «Солдер»

Макетная плата [База знаний]

Теория

КОМПОНЕНТЫ

Адресуемая светодиодная лента
Геркон
Диод
Зуммер
Кнопка
Кварцевый резонатор
Конденсатор
Макетная плата
Резистор
Реле
Светодиод
Светодиодные индикаторы
Сервопривод
Транзистор

ARDUINO

Что такое Arduino?
Среда разработки Arduino IDE
Сравнение плат Arduino. Какую выбрать?
Как прошить плату Arduino с помощью другой Arduino (ArduinoISP)
Онлайн-сервис TinkerCAD – эмулятор Arduino
Визуальная среда разработки Mixly для Arduino

RASPBERRY

Как установить ОС Raspbian/Raspberry Pi OS?

ИНТЕРФЕЙСЫ ПЕРЕДАЧИ ДАННЫХ

Интерфейс I2C (IIC)

Очень часто, люди не знакомые с современными технологиями, при слове «электроника» представляют у себя в голове человека с паяльником. И это неспроста. Действительно, почти все, кто занимаются электроникой и работотехникой умеют пользоваться этим волшебным орудием. Но значит ли это, что для сборки электронного устройства необходим навык пайки? Ответ — нет!

Для чего нужна макетная плата?

Все люди в мире от мала до велика знают, что перед тем, как создать что-либо, необходимо сначала создать макет этого «чего-либо», будь это макет здания, стадиона или даже небольшого сельского туалета. В электротехнике это называют прототипом.

Прототип — это работающая модель устройства. Именно для прототипированя нам и понадобится макетная плата.

Одноразовые монтажные платы

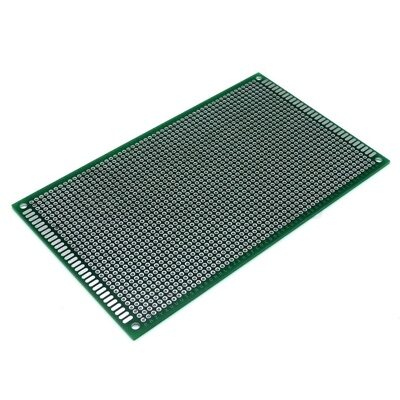

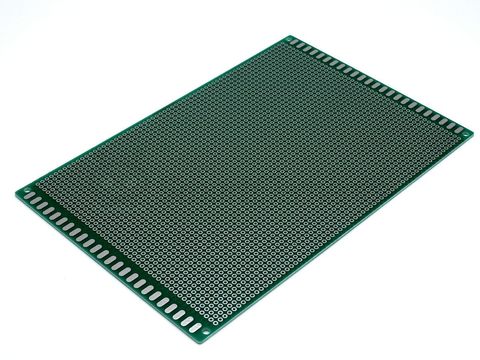

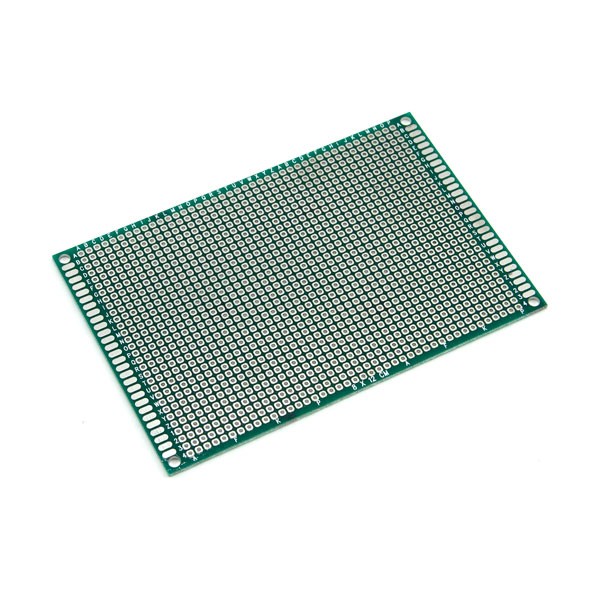

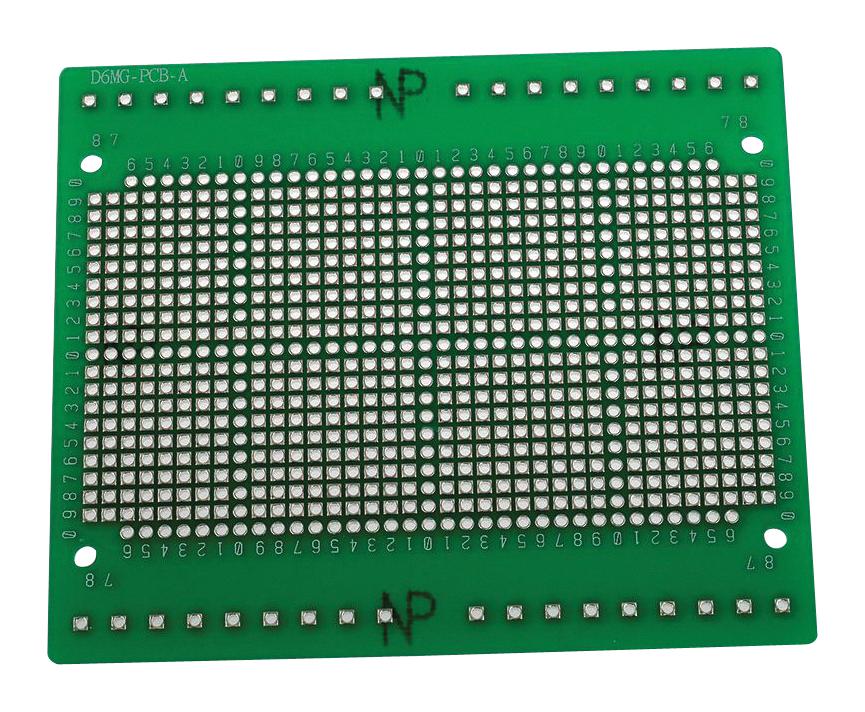

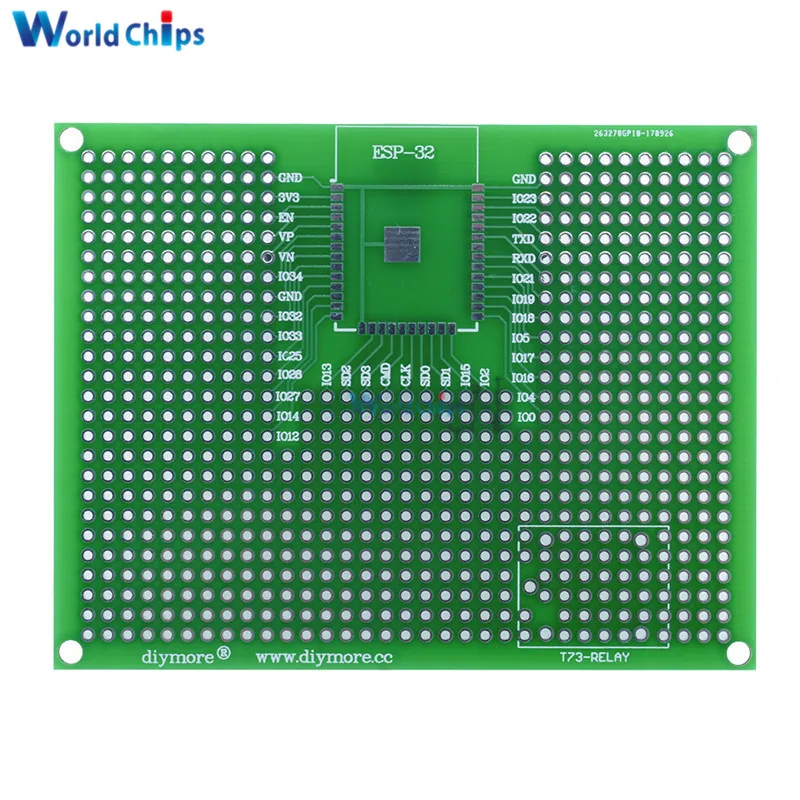

Монтажная плата — универсальная печатная плата для сборки и моделирования прототипов электронных устройств. Бывают односторонними и двухсторонними разных размеров.

Отверстия очень удобно подобраны по размерам выводов микросхем, а также других радиоэлементов. Поэтому очень удобно на таких макетных платах собирать и проверять радиоэлектронное устройство.

Обратная сторона таких макетных плат уже с готовыми устройствами будет выглядеть приблизительно вот так:

В чем же минусы монтажных плат? Лучше все-таки их использовать единожды, так как при многоразовом использовании у них могут отлетать пятачки, что приведет к их непригодности.

Беспаечные макетные платы (breadboard)

Видов беспаечных макетных плат существует множество. Они различаются количеством выводов, количеством шин, конфигурацией. Но устроены все они по одному принципу. Макетная плата состоит из пластикового основания со множеством отверстий, расположенных обычно со стандартным шагом 2,54 мм. С таким же шагом обычно располагаются ножки у выводных микросхем. Отверстия нужны для того, чтобы вставлять в них выводы радиоэлементов или соединительные провода. Типичный вид макетной платы представлен на рисунке.

На рисунке ниже показан breadboard, на котором снято основание на нижней части. Как вы видите, на плате установлены ряды металлических пластин.

Каждая металлическая пластина имеет вид, приведенный на рисунке ниже. То есть, это не просто пластина, а пластина с клипсами, которые прячутся в пластиковой части монтажной платы. Именно в эти клипсы вы подключаете ваши провода.

То есть, как только вы подключили проводник к одному из отверстий в отдельном ряде, этот контакт будет одновременно подключен и к остальным контактам в отдельном ряде.

Обратите внимание, что на одной рельсе пять клипс. Это общепринятый стандарт. Большинство беспаечных макетных плат реализуются именно таким образом. То есть, вы можете подключить до пяти компонентов включительно к отдельной рельсе на breadboard’е и они будут связаны между собой. Но ведь на плате десять отверстий в ряде! Почему мы ограничены пятью контактами? Вы, наверное, обратили внимание, что по центру монтажной платы есть отдельная рельса без пинов? Эта рельса изолирует пластины друг от друга.

На рисунке ниже показан светодиод, установленный на беспаечную макетную плату. Обратите внимание, что две ноги светодиода установлены на изолированных параллельных рельсах. В результате не будет замыкания контактов.

Теперь рассмотрим макетные платы бóльших размеров. На таких платах, как правило, предусматривают две вертикально расположенные рельсы. Так называемые рельсы для питания.

Эти рельсы аналогичны по исполнению с горизонтальными, но при этом соединены друг с другом по всей длине. При разработке проекта вам часто необходимо питание для многих компонентов. Именно эти рельсы используются для питания. Обычно их отмечают «+» и «-» и двумя разными цветами — красным и голубым. Как правило, рельсы соединяют между собой, чтобы получить одинаковое питание по обоим сторонам макетки (смотрите на рисунке ниже). Кстати, нет необходимости подключать плюс именно к рельсе с обозначением «+», это исключительно подсказка, которая поможет вам структурировать ваш проект.

Центральная рельса без контактов изолирует две стороны беспаечной монтажной платы. Помимо изоляции, эта рельса выполняет вторую важную функцию. Большинство микросхем (ICs), изготавливаются в стандартных размерах. Для того, чтобы они занимали минимум места на монтажной плате, используется специальный форм-фактор под названием Dual in-line Package, или сокращенно – DIP.

У DIP-микросхем контакты расположены по двум сторонам и отлично садятся на две рельсы по центру макетной платы. Именно в этом случае изоляция контактов – отличный вариант, который позволяет сделать разводку каждого контакта микросхемы на отдельную рельсу с пятью контактами.

На рисунке ниже показана установка двух DIP микросхем. Сверху – LM358, ниже – микроконтроллер ATMega328, который используется во многих платах Arduino.

Наверняка вы обращали внимание, что на беспаечных монтажных платах нанесены числа и буквы возле строк (горизонтальных рельс) и столбцов (вертикальных рельс). Эти обозначения нанесены исключительно для удобства. Прототипы ваших устройств очень быстро обрастают дополнительными компонентами, а одна ошибка в подключении приводит к неработоспособности электрической схемы или даже к выходу из строя отдельных компонентов. Гораздо проще подключить контакт к рельсе, которая отмечена цифрой и буквой, чем отсчитывать контакты “на глаз”.

Когда вы разрабатываете электрическую схему, необязательно ограничиваться одной макеткой. На многих монтажных платах предусмотрены специальные пазы и выступы по бокам. С помощью этих слотов, вы можете соединить несколько breadboard’ов и сформировать необходимое для вас рабочее пространство. На рисунке ниже показаны четыре беспаечных макетных платы, соединенных вместе.

На некоторых монтажных беспаечных платах предусмотрена самоклеющаяся основа на задней части. Очень полезная особенность, если вы хотите надежно установить макетку на какой-то поверхности.

На некоторых больших макетках вертикальные рельсы, на которые подается питание, состоят из двух изолированных друг от друга частей (например, макетка на 830 контактов). Очень удобно, если в вашем проекте надо два разных источника питания: например, 3.3 В и 5 В. Но надо быть предельно осторожным и перед использованием breadboard’а подключить один источник питания и проверить напряжение на двух концах вертикальной рельсы с помощью мультиметра.

Макетная плата мини ZY-25 25 точек

fix:

г. Архангельск, ул. Иоанна Кронштадтского, д. 16:

— отсутствует

г. Астрахань, ул. Савушкина, д. 46:

— отсутствует

г. Волгоград, ул. Рабоче-Крестьянская, д. 14:

— мало

г. Воронеж, ул. Фридриха Энгельса, д. 56:

— мало

г. Екатеринбург, ул. Героев России, д. 2, ТЦ Свердловск:

— мало

г. Екатеринбург, ул. Уральская, д. 3:

— мало

г. Иваново, проспект Ленина, д.9:

— отсутствует

г. Ижевск, ул. Вадима Сивкова, д.150, ТЦ Европа:

— мало

г. Казань, ул. Декабристов, д. 158:

— отсутствует

г. Казань, ул. Спартаковская, д. 2, ТК «Караван галерея»:

— мало

г. Калининград, ул. Генерала Соммера, дом 9-11:

— отсутствует

г. Кемерово, ул. Пролетарская, д.3:

— достаточно

г. Кострома, ул. Советская, д. 119, пом. 48:

— отсутствует

г. Краснодар, ул. Коммунаров, д. 102:

— отсутствует

г. Краснодар, ул. Тургенева д 35/1:

— отсутствует

г. Красноярск, ул. Вавилова, д.1, стр.39, ТК «Атмосфера», пав. 11:

— отсутствует

г. Москва, Багратионовский пр-д, 7, ТЦ «Горбушкин Двор», пав. С2-006а:

— мало

г. Москва, Варшавское шоссе, вл. 132/2, пав. М-1:

— мало

г. Москва, Пятницкое ш., 18, ТК «Митинский радиорынок», пав. 401/402, 1-й этаж:

— достаточно

г. Москва, ул. Генерала Белова, д. 29, ТЦ Фея:

— отсутствует

г. Москва, ул. Профсоюзная, 56, ТЦ «Черемушки», пав. 1Г14:

— мало

г. Москва, ул. Сущевский вал, д. 5 стр. 12, пав. Л-140:

— мало

г. Москва, ул. Сущевский вал, д. 5 стр. 20, ТЦ «Савеловский», пав. К-3:

— мало

г. Набережные Челны, Московский проспект, д. 126А, ТК «Кама»:

— отсутствует

г. Нижний Новгород, ул. Композитора Касьянова, д. 6 Г, модуль 4, отдел Е1:

— отсутствует

г. Нижний Новгород, ул.Советская, д. 12:

— мало

г. Новокузнецк, проспект Курако, д. 16:

— отсутствует

г. Новосибирск, ул. Крылова 26, ТЦ Москва:

— отсутствует

г. Омск, пр-т Карла Маркса. д. 29 А:

— отсутствует

г. Пенза, ул. Володарского 78 (угол с ул. Бакунина, д.62):

— мало

г. Пермь, ш. Космонавтов, 10А:

— мало

г. Ростов-на-Дону, ул. Серафимовича, д. 50:

— мало

г. Рязань, пр-т Первомайский, дом 21/24:

— мало

г. Самара, ул. Победы д. 105:

— отсутствует

г. Самара, ул. Победы, д. 81 (вход с ул. Средне-Садовая):

— мало

г. Санкт-Петербург, Московский пр., д.193:

— мало

г. Санкт-Петербург, пр. Энгельса, д.137, лит А:

— достаточно

г. Санкт-Петербург, Столярный пер., д. 7:

— мало

г. Санкт-Петербург, ул, Дыбенко, д.20, к.1:

— отсутствует

г. Санкт-Петербург, ул. Ильюшина, д. 8:

— отсутствует

г. Санкт-Петербург, ул. Марата, д. 22-24:

— отсутствует

г. Саратов, ул. Московская, д. 106:

— мало

г. Смоленск, ул. Беляева, д. 6:

— отсутствует

г. Ставрополь, ул. Лермонтова, д. 193:

— отсутствует

г. Тольятти, ул. Революционная, д. 52, ТД ДБ «Орбита», 1 этаж, 111 секция:

— отсутствует

г. Тюмень, ул. Герцена, д.95А:

— отсутствует

г. Уфа, ул. Комсомольская, д. 15 (вход со стороны ул. Бессонова):

— отсутствует

г. Чебоксары, ул.Композиторов Воробьевых, д.20, ТРЦ «Дом Мод», 1-й этаж:

— отсутствует

г. Челябинск, проспект Победы, д. 162:

— отсутствует

г. Челябинск, ул. Цвиллинга, д. 58:

— отсутствует

г. Череповец, ул. Металлургов, д.7:

— отсутствует

г. Ярославль, ул. Свободы, д .13:

— мало

ГО Сочи, г. Адлер, ул. Демократическая 53/А, ТЦ Пассаж:

— отсутствует

ОПТОВЫЙ СКЛАД: г. Москва, 2 хорошевский проезд, д. 7, стр.1:

— отсутствует

Миниатюрная макетная плата на 25 точек. Размеры: 20 х 15 х 12мм

Макетная плата

Эта статья про электронику. Для использования в других целях см. Макетная плата (значения).

Эта статья нужны дополнительные цитаты для проверка. Пожалуйста помоги улучшить эту статью к добавление цитат в надежные источники. Материал, не полученный от источника, может быть оспорен и удален.
Найдите источники: «Макетная плата» – Новости · газеты · книги · ученый · JSTOR (Август 2012 г.) (Узнайте, как и когда удалить этот шаблон сообщения)

А макет является строительной базой для прототипирование из электроника. Первоначально это слово обозначало буквальную макетную доску, полированный кусок дерева, используемый для нарезки хлеба.^[1] В 1970-е годы беспаечный макет (a.k.a. коммутационная панель, плата клеммной колодки), и в настоящее время для их обозначения обычно используется термин «макетная плата».

Поскольку для беспаечной макетной платы не требуется пайка, многоразового использования. Это упрощает использование для создания временных прототипов и экспериментов с схемотехникой. По этой причине беспаечные макеты также популярны среди студентов и в технологическом образовании. У более старых типов макетов этого свойства не было. А доска (Veroboard ) и аналогичное прототипирование печатные платы, которые используются для создания полупостоянных паяных прототипов или одноразовых изделий, не могут быть легко использованы повторно. С помощью макетов можно создавать прототипы различных электронных систем, от небольших аналоговых и цифровых схем до полных центральные процессоры (Процессоры).

По сравнению с более постоянными методами подключения схемы современные макеты имеют высокую паразитную емкость, относительно высокое сопротивление и менее надежные соединения, которые подвержены толчкам и физической деградации. Сигнал ограничен примерно 10 МГц, и не все работает должным образом даже ниже этой частоты.

Обычное использование в система на чипе (SoC) эпоха должна получить микроконтроллер (MCU) на предварительно собранном печатная плата (PCB), который предоставляет массив ввод, вывод (IO) контакты в заголовке, подходящие для подключения к макетной плате, а затем для создания прототипа схемы, которая использует одно или несколько периферийных устройств MCU, таких как универсальный ввод / вывод (GPIO), UART /USART последовательные трансиверы, аналого-цифровой преобразователь (АЦП), цифро-аналоговый преобразователь (ЦАП), широтно-импульсная модуляция (ШИМ; используется в блок управления двигателем ), Последовательный периферийный интерфейс (SPI), или I²C.

Прошивка затем разрабатывается для MCU для тестирования, отладки и взаимодействия с прототипом схемы. Тогда высокочастотная работа в значительной степени ограничивается печатной платой SoC. В случае высокоскоростных межсоединений, таких как SPI и I²C, они могут быть отлажены на более низкой скорости, а затем перемонтированы с использованием другой методологии сборки схемы для использования работы на полной скорости. Одна небольшая SoC часто обеспечивает большинство этих вариантов электрического интерфейса в форм-факторе, едва превышающем большую почтовую марку, доступную на американском рынке хобби (и в других местах) за несколько долларов, что позволяет создавать довольно сложные макетные проекты при умеренных затратах. .

Содержание

1 Эволюция
- 1.1 Альтернативы
2 Беспаечный макет
- 2.1 Типовые характеристики
- 2.2 Автобусы и клеммные колодки
  - 2.2.1 Диаграмма
- 2.3 Соединительные провода
- 2.4 Современные беспаечные макеты
- 2.5 Высокие частоты и мертвые ошибки
- 2.6 Ограничения
3 дальнейшее чтение
4 Смотрите также
5 Рекомендации
6 внешняя ссылка

Эволюция

Учебные схемы на деревянных брусках

Это 1920-е TRF Радиоприемник фирмы «Сигнал» был построен на деревянном макете.

Пример использования «макета» в электронике. Журнал QST Август 1922 г.

На заре развития радио любители прибивали голые медные провода или клеммные колодки к деревянной плате (часто буквально к плате, на которой можно нарезать хлеб) и припаивали к ним электронные компоненты.^[2] Иногда бумага принципиальная схема сначала был приклеен к плате в качестве ориентира для размещения клемм, затем компоненты и провода были установлены поверх их обозначений на схеме. С помощью канцелярские кнопки или небольшие гвозди в качестве монтажных столбов также были обычным явлением.

Макетные платы со временем развивались, и теперь этот термин используется для обозначения всех видов прототипов электронных устройств. Например, Патент США 3145483,^[3] была подана в 1961 году и описывает деревянную пластину для макета с установленными пружинами и другими приспособлениями. Патент США 3,496,419,^[4] была подана в 1967 году и относится к конкретному печатная плата макет как Печатная схема макета. Оба примера относятся к другим типам макетов и описывают их как предшествующий уровень техники.

Макетная плата, наиболее часто используемая сегодня, обычно сделана из белого пластика и представляет собой съемную (беспаечную) макетную плату. Его спроектировал Рональд Дж. Португалия в 1971 году.^[5]

Альтернативы

Обмотка проволоки объединительная плата

Альтернативные методы создания прототипов: двухточечная конструкция (напоминает оригинальные деревянные макеты), проволока, монтажный карандаш, и доски, такие как картон. Сложные системы, такие как современные компьютеры, содержащие миллионы транзисторы, диоды, и резисторы, не поддаются прототипированию с использованием макетов, поскольку их сложные конструкции могут быть трудными для компоновки и отлаживать на макете.

Современные схемы обычно разрабатываются с использованием схематический захват и система моделирования, и протестированы в программное моделирование до того, как первые прототипы схем будут построены на печатная плата. Интегральная схема конструкции представляют собой более экстремальную версию того же процесса: поскольку производство прототипов кремния стоит дорого, перед изготовлением первых прототипов выполняется обширное программное моделирование. Однако методы прототипирования все еще используются для некоторых приложений, таких как РФ схем, или если программные модели компонентов неточны или неполны.

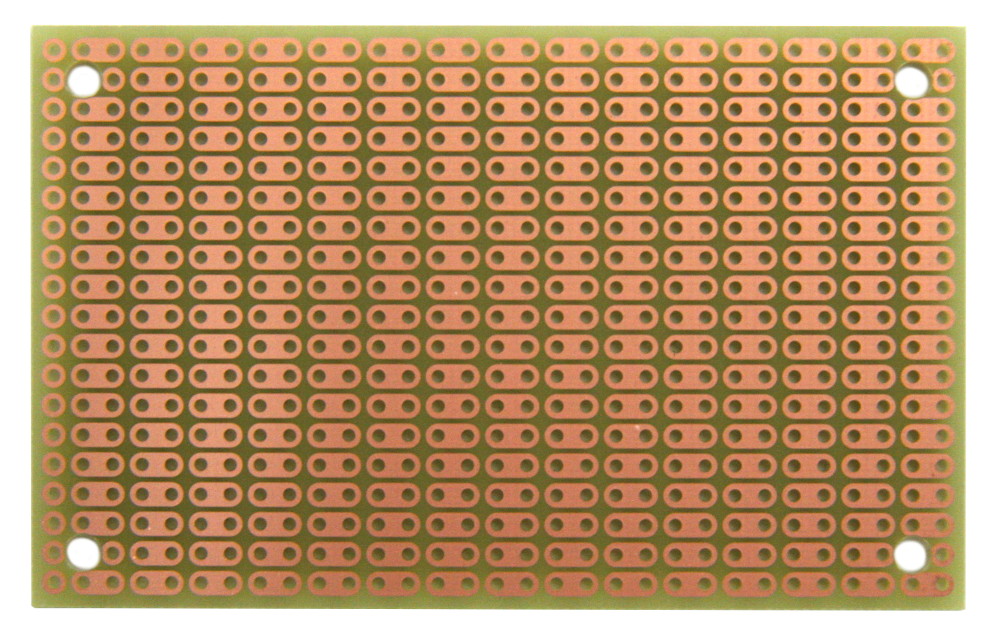

Также можно использовать квадратную сетку пар отверстий, где одно отверстие на пару соединяется со своим рядом, а другое — со своим столбцом. Та же самая форма может быть в круге с рядами и столбцами, каждая спираль которых вращается по часовой стрелке / против часовой стрелки.

Беспаечный макет

Типовые характеристики

Современная макетная розетка без пайки (изобретена Рональдом Дж. Португалия для E&L Instruments, Derby CT) ^[6] состоит из перфорированного блока из пластика с многочисленными луженый фосфорная бронза или же нейзильбер пружинные фиксаторы из сплава под перфорацию. Ролики часто называют связующие точки или же контактные точки. Количество связующих точек часто указывается в спецификации макета.

Расстояние между зажимами (шаг выводов) обычно составляет 0,1 дюйма (2,54 мм). Интегральные схемы (ИС) в двухрядные пакеты (DIP) могут быть вставлены, чтобы охватить центральную линию блока. Соединительные провода и выводы дискретных компонентов (например, конденсаторы, резисторы, и индукторы ) можно вставить в оставшиеся свободные отверстия для завершения схемы. Если микросхемы не используются, в дискретных компонентах и соединительных проводах могут использоваться любые отверстия. Обычно пружинные зажимы рассчитаны на 1 ампер в 5 вольт и 0,333 ампера при 15 вольт (5 Вт ). Край доски имеет мужской и женский ласточкин хвост выемки, чтобы доски можно было соединить вместе, чтобы сформировать большую макетную плату.

Автобусы и клеммные колодки

Макетные платы без пайки соединяют контакт с контактом с помощью металлических полос внутри макета. Компоновка типичной беспаечной макетной платы состоит из двух типов участков, называемых полосами. Полосы состоят из соединенных между собой электрических клемм.

Макетная плата, состоящая только из клеммных колодок, но без шинных колодок

Клеммные колодки: Основные области для размещения большинства электронных компонентов.; В середине клеммной колодки макетной платы обычно можно найти выемку, идущую параллельно длинной стороне. Насечка предназначена для обозначения центральной линии клеммной колодки и обеспечивает ограниченный поток воздуха (охлаждение) для микросхем DIP, расположенных по осевой линии.^{[нужна цитата ]}. Зажимы справа и слева от выемки соединены радиально; обычно пять зажимов (т.е. под пятью отверстиями) в ряд на каждой стороне паза электрически соединены. Пять столбцов слева от выемки часто обозначаются буквами A, B, C, D и E, а столбцы справа — буквами F, G, H, I и J. Интегральная схема корпуса с линейными выводами (DIP) (например, типичный DIP-14 или DIP-16, у которых расстояние между рядами контактов составляет 0,3 дюйма (7,6 мм)) вставляется в макетную плату, контакты одной стороны чип должен войти в столбец E, а штыри другой стороны — в столбец F на другой стороне выемки. Строки обозначаются номерами от 1 до количества, указанного в макете. Большинство макетов рассчитаны на 17, 30 или 64 ряда в мини, половинной и полной конфигурациях соответственно.

Макетная плата без пайки с двумя полосами шин с обеих сторон

Автобусные полосы: Для подачи питания на электронные компоненты.; Шина обычно состоит из двух столбцов: для заземления и для напряжения питания. Однако на некоторых макетных платах имеется только одноколонная шина распределения питания на каждой длинной стороне. Обычно строка, предназначенная для напряжения питания, отмечена красным, а строка для заземления — синим или черным. Некоторые производители соединяют все клеммы в столбик. Другие просто соединяют группы, например, из 25 последовательных терминалов в столбец. Последняя конструкция предоставляет разработчику схем больше контроля над перекрестные помехи (индуктивно связанный шум) на шине питания. Часто группы на автобусной полосе обозначаются пробелами в цветной маркировке.; Автобусные полосы обычно проходят по одной или обеим сторонам клеммной колодки или между клеммными колодками. На больших макетных платах дополнительные шины часто можно найти наверху и внизу клеммных колодок.; Обратите внимание, что есть два разных общих способа выравнивания шин питания. На небольших платах, насчитывающих около 30 рядов, отверстия для шины питания часто совмещаются между сигнальными отверстиями. На более крупных платах, примерно 63 ряда, отверстия для планок шины питания часто совпадают с сигнальными отверстиями. Это делает некоторые аксессуары, предназначенные для одного типа плат, несовместимыми с другим. Например, некоторые адаптеры Raspberry Pi GPIO для макетных плат используют выровненные со смещением выводы питания, что делает их не подходящими для макетов с выровненными рядами шин питания. Официальных стандартов нет, поэтому пользователям необходимо уделять особое внимание совместимости конкретной модели макета и конкретного аксессуара. Продавцы аксессуаров и макетов не всегда четко определяют, какое выравнивание они используют. Просмотр крупным планом фотографии расположения штифта / отверстия может помочь определить совместимость.

Внутри планки без пайки

Некоторые производители предоставляют отдельные шины и клеммные колодки. Другие просто предоставляют блоки макета, которые содержат оба в одном блоке. Часто полосы или блоки макета одной марки можно соединить вместе, чтобы получить макет большего размера.

В более прочном варианте одна или несколько планок макета устанавливаются на листе металла. Обычно на этом листе-подложке также содержится несколько обязательные сообщения. Эти стойки обеспечивают удобный способ подключения внешнего источника питания. С этим типом макетной платы может быть немного проще работать. На нескольких изображениях в этой статье показаны такие беспаечные макеты.

Диаграмма

Полноразмерная клеммная колодка обычно состоит из примерно 56–65 рядов разъемов, каждый ряд содержит два вышеупомянутых набора соединенных зажимов (от A до E и от F до J). Вместе с шинными полосками с каждой стороны это составляет типичную беспаечную макетную плату от 784 до 910 точек соединения. Полоски малого размера обычно состоят из 30 рядов. Можно найти миниатюрные беспаечные макеты размером всего 17 рядов (без шинных шин, 170 точек привязки), но они подходят только для небольших и простых конструкций.

Соединительные провода

Многожильные соединительные провода 22AWG с твердыми наконечниками

Соединительные провода (также называемые перемычками) для беспаечного макетирования могут быть получены в виде готовых к использованию наборов перемычек или могут быть изготовлены вручную. Последнее может стать утомительной работой для более крупных схем. Готовые к использованию провода бывают разного качества, некоторые даже с крошечными заглушками, прикрепленными к концам проводов. Материал перемычки для готовых или самодельных проводов обычно должен быть 22AWG (0,33 мм²) сплошная медная луженая проволока — при условии, что к концам не нужно прикреплять крошечные заглушки. Концы проводов должны быть зачищены ³⁄₁₆ к ⁵⁄₁₆ дюймов (от 4,8 до 7,9 мм). Более короткие зачищенные провода могут привести к плохому контакту с пружинными зажимами платы (изоляция будет зажата пружинами). Более длинные зачищенные провода увеличивают вероятность короткого замыкания на плате. Плоскогубцы и пинцет полезны при вставке или удалении проводов, особенно на переполненных платах.

Разноцветные провода и цветовое кодирование дисциплина часто соблюдается для последовательности. Однако количество доступных цветов обычно намного меньше, чем количество типов сигналов или путей. Как правило, несколько цветов проводов зарезервированы для напряжения питания и земли (например, красный, синий, черный), некоторые — для основных сигналов, а остальные просто используются там, где это удобно. В некоторых готовых к использованию наборах соединительных проводов используется цвет для обозначения длины проводов, но эти наборы не позволяют использовать осмысленную схему цветового кодирования.

Современные беспаечные макеты

Некоторые производители предоставляют высококачественные версии беспаечных макетов. Обычно это высококачественные макетные модули, закрепленные на плоском корпусе. В корпусе находится дополнительное оборудование для макетирования, такое как источник питания, один или больше генераторы сигналов, последовательные интерфейсы, Светодиодный дисплей или ЖК-модули, и логические зонды. ^[7]

Макетные модули без пайки также могут быть установлены на таких устройствах, как микроконтроллер оценочные платы. Они предоставляют простой способ добавить дополнительные периферийные схемы к оценочной плате.

Высокие частоты и мертвые ошибки

Для высокочастотной разработки металлическая макетная плата представляет собой желаемую поддающуюся пайке заземляющую пластину, часто являющуюся неотравленной частью печатной платы; интегральные схемы иногда прикрепляют вверх ногами к макетной плате и припаивают непосредственно к ней, метод, который иногда называют «мертвая ошибка «из-за его внешнего вида. Примеры мертвой ошибки с конструкцией заземляющего слоя проиллюстрированы в примечании к приложению Linear Technologies.^[8]

Ограничения

Сложная схема, построенная на микропроцессоре

Прототип микрофонного предусилителя, состоящего из SMD-компонентов, припаянных к ГЛОТОК — или же DIL переходные платы.

Из-за относительно большого паразитная емкость по сравнению с правильно разложенной печатной платой (примерно 2 пФ между соседними контактными стойками^[9]), высоко индуктивность некоторых соединений и относительно высокого и не очень воспроизводимого контакта сопротивление беспаечные макеты ограничены работой на относительно низких частотах, обычно менее 10МГц, в зависимости от характера схемы. Относительно высокое контактное сопротивление уже может быть проблемой для некоторых цепей постоянного тока и очень низкочастотных цепей. Беспаечные макеты дополнительно ограничены номинальными значениями напряжения и тока.

Беспаечные макеты обычно не подходят технология поверхностного монтажа устройства (SMD) или компоненты с шагом сетки, отличным от 0,1 дюйма (2,54 мм). Кроме того, они не могут вместить компоненты с несколькими рядами разъемов, если эти разъемы не соответствуют двойной рядный расположение — невозможно обеспечить правильное электрическое подключение. Иногда маленький Печатная плата адаптеры, называемые «переходными переходниками», могут использоваться для установки компонента на плату. Такие адаптеры содержат один или несколько компонентов и имеют разнесенные на 0,1 дюйма (2,54 мм) штыри разъема в одинарный рядный или двойная линейная компоновка для вставки в макетную плату без пайки. Компоненты большего размера обычно подключаются к разъему адаптера, тогда как компоненты меньшего размера (например, резисторы SMD) обычно припаиваются непосредственно к адаптеру. Затем адаптер подключается к макетной плате через разъемы 0,1 дюйма (2,54 мм). Однако необходимость пайки компонентов на адаптер сводит на нет некоторые преимущества использования беспаечной макетной платы.

Очень сложные схемы могут стать неуправляемыми на макетной плате без пайки из-за большого количества необходимых проводов. Само удобство простого подключения и отключения соединений также делает слишком легким случайное нарушение соединения, и система становится ненадежной. Можно создать прототип системы с тысячами точек подключения, но при тщательной сборке необходимо соблюдать особую осторожность, и такая система становится ненадежной, поскольку сопротивление контакта со временем увеличивается. В какой-то момент очень сложные системы должны быть реализованы с использованием более надежной технологии межсетевого взаимодействия, чтобы иметь возможность работать в течение приемлемого периода времени.

дальнейшее чтение

Патенты

Патент США 231708,^[10] подано в 1880 г. «Электрический распределительный щит«.
Патент США 2477653,^[11] подано в 1943 г. «Аппарат испытательного табло для первичной электрической подготовки«.
Патент США 2568535,^[12] подано в 1945 г. «Доска для демонстрации электрических схем«.
Патент США 2885602,^[13] подано в 1955 г. «Изготовление модульных схем«.
Патент США 3062991,^[14] подано в 1958 г. «Система быстрого присоединения и отсоединения контура«.
Патент США 2983892,^[15] подано в 1958 г. «Монтажный комплект для электрических цепей«.
Патент США 3085177,^[16] подано в 1960 г. «Устройство для облегчения конструирования электрических аппаратов«.
Патент США 3078596,^[17] подано в 1960 г. «Монтажная плата«.
Патент США 3145483,^[3] подано в 1961 г. «Тестовая плата для электронных схем«.
Патент США 3277589,^[18] подано в 1964 г. «Комплект для электрических экспериментов«.
Патент США 3447249,^[19] подано в 1966 г. «Электронный строительный набор«. Raytheon Lectron.
Патент США 3496419,^[4] подано в 1967 г. «Печатная плата«.
Патент США 3540135,^[20] подано в 1968 г. «Учебные пособия«.
Патент США 3733574,^[21] подано в 1971 г. «Миниатюрные тандемные пружинные зажимы«.
Патент США D228136,^[5] подано в 1971 г. «Макетная плата для электронных компонентов и т.п.«. Современный макет.

Смотрите также

Электронный портал

Духовой шкаф
DIN-рейка, модульная система для сборки и подключения сложных электрических конструкций.
Пружина растяжения
Зажим Fahnestock
Итерационный дизайн
Оптический макет, аналогичная установка для создания прототипов для оптических сборочных работ
Перфорированная плита
Стрипборд

внешняя ссылка

Прототип большой схемы параллельной обработки на 50 подключенных макетных платах

Что такое макетная плата и как ее использовать?

Макетная плата — это хлеб с маслом для самостоятельной сборки электроники. Макетные платы позволяют новичкам знакомиться со схемами без необходимости пайки, и даже опытные мастера используют макетные платы в качестве отправной точки для крупномасштабных проектов.

Но если вы делаете свои первые шаги в мире микроконтроллеров, вам может быть интересно, «а как вообще работает макет?» Давайте посмотрим, что на самом деле представляет собой макетная плата, откуда она взялась и как вы можете ее использовать.

Что такое макетная плата?

Макетная плата — это простое устройство, позволяющее создавать схемы без пайки. Они бывают разных размеров, и дизайн может различаться, но как правило, они выглядят примерно так:

Если вы никогда раньше не видели макетную плату, вам может быть интересно, как определить, какие отверстия за что отвечают. Становится немного легче понять, что происходит, когда вы видите один снизу.

Глядя на это с этой точки зрения, становится легче понять, что происходит. Два больших куска провода с каждой стороны обычно используются для подключения источника питания к плате. Обычно их называют шины питания .

Другие меньшие куски провода, идущие перпендикулярно по всей плате, используются для компонентов в вашей схеме. Эта диаграмма поможет визуализировать этот узор сверху.

Шины питания проходят горизонтально в два ряда сверху и снизу. Между тем, вертикальные столбцы движутся внутрь, когда вы двигаетесь по доске.

Если бы вы вытащили любой из этих металлических предметов, вы бы увидели их назначение. Они предназначены для того, чтобы цепляться за ножки любых компонентов, проталкиваемых через отверстия в макетной плате. Это позволяет тестировать схемы, не беспокоясь о пайке или хорошем контакте с платой.

Как правило, так работают все макетные платы, хотя они могут быть разных размеров. На некоторых макетных платах есть зажимы для подключения к источнику питания, но вы можете прекрасно обойтись и без них. Вы можете увидеть, как они выглядят, на странице Википедии для обязательных сообщений. Кроме того, большинство макетов спроектированы таким образом, чтобы их можно было скрепить вместе, если вам нужно много места для мегапроекта!

Интегральные схемы (IC) и двухрядные корпуса (DIP)

Прежде чем мы двинемся дальше, следует знать еще об одной примечательной особенности макетных плат. Видите этот небольшой зазор в середине макетной платы? Этот разрыв существует не просто так. Интегральные схемы!

Интегральные схемы (ИС) есть почти в каждом электронном устройстве. Они запускают двигатели, регулируют напряжение, действуют как таймеры, выполняют логические задачи и делают почти все, что вам нужно.

Микросхемы

могут иметь разное количество контактов, размеры и функции. Тем не менее, многие микросхемы соответствуют стандарту, называемому двухрядными корпусами (DIP), что означает, что все они имеют заданную ширину. Эта ширина, как вы уже догадались, точно соответствует зазору в середине макетной платы. Это значительно упрощает работу с микросхемами, не беспокоясь о случайном соединении не тех контактов.

Как сегодня используются макетные платы?

В последние годы почти вся электроника начального уровня использует либо Arduino, либо Raspberry Pi. Хотя есть много вещей, которые вы можете делать с Raspberry Pi, не требующих внешних компонентов, все становится интереснее, когда вы используете микроконтроллеры со схемами DIY.

Скетч Blink для Arduino, который обычно делают новички в первую очередь, можно изменить, чтобы использовать на макетной плате реальную комбинацию светодиода и резистора. Если вы ищете другие идеи, мы составили список лучших проектов Raspberry Pi для начинающих.

Используя то, что мы уже знаем, мы можем видеть, что провод от контакта 2 Arduino входит в линию питания , прежде чем соединиться с положительным контактом светодиода. Резистор подключается к отрицательному контакту, а другой конец резистора подключается к заземлению линии питания, прежде чем вернуться к контакту GND Arduino.

Если вы хотите попробовать это сами, просмотрите код модифицированного эскиза мерцания в папке Paste Bin.

Контакт питания

Для таких простых проектов шины питания не всегда используются, но если вам нужно использовать несколько компонентов, для каждого из которых требуется питание, вы можете обеспечить питание от контактов питания Arduino или Raspberry Pi.

На картинке выше показан сервопривод, для которого требуется питание, а также инструкции от Arduino. Мы прокладываем кабели от контактов 5V и GND Arduino к верхнему набору шин питания. Затем мы соединяем разрыв на другом конце, чтобы подать питание на нижние шины питания, и используем небольшие кусочки провода для подачи питания на 9 шин.0013 VCC и GND провода сервопривода.

Этот метод соединения линий электропередач является хорошей практикой, так как он гарантирует, что ваши компоненты всегда будут иметь доступ к питанию, независимо от того, где они находятся на макетной плате. Более подробный проект с использованием Arduino, светодиодов и макетной платы можно найти в нашем учебном пособии по контроллеру светофора на YouTube.

Вы используете макетную плату для автономных любительских проектов электроники так же, как и для сборок Raspberry Pi. В качестве примера отличного проекта электронной макетной платы с использованием нескольких компонентов, простого кода и забавного результата ознакомьтесь с нашим руководством для начинающих по макетированию Raspberry Pi с помощью Simon Game.

Что делать, если у вас нет макетной платы?

Если у вас нет макетной платы, можно создавать простые схемы, но это немного менее удобно.

Один из методов заключается в использовании разновидности конструкции «точка-точка», которая включает в себя пайку компонентов непосредственно друг с другом или наматывание проволоки вокруг каждой ножки компонента для их соединения. Однако этот метод невероятно сложен, и если вы вынуждены использовать этот метод, он может помочь использовать изоленту, чтобы удерживать все на месте.

Макетная плата против макетной платы

Более простой, но более надежный метод — использовать макетную плату. Эти платы покрыты отверстиями с медными кольцами вокруг них, что позволяет создавать схемы, припаивая компоненты на месте и соединяя их проводом или большим количеством припоя.

Однако это гораздо более надежное решение, и обычно оно применяется позже, когда вы знаете, что ваша схема будет работать без каких-либо проблем!

Печатные платы (PCB)

Последний пример — изготовление собственной печатной платы для проекта. Это постоянное решение, созданное специально для вашей схемы. Обычно печатные платы являются последним шагом после тестирования как на макетной плате, так и на макетной плате.

Есть много компаний, которые изготавливают печатные платы на заказ, хотя их можно изготовить самостоятельно дома, если вы хотите получить полный опыт работы своими руками. У YouTuber TechBuilder есть видео, объясняющее, как работает этот процесс:

Сделайте свои первые шаги с Arduino или Raspberry Pi

Макетная доска — идеальный аксессуар для изучения электроники на любом уровне. Теперь, когда вы знаете, как пользоваться макетной платой, прототипирование новых проектов станет проще. Делаете ли вы свои первые шаги с проектами для начинающих Arduino или Raspberry Pi или однажды надеетесь сделать свои собственные печатные платы, макетная плата — это то место, где можно начать возиться.

Типы, соединения, преимущества и недостатки

В первые дни производства электроники инженеры и конструкторы поняли, что иногда проектирование временной схемы требует пайки компонентов. Итак, инженер взял картон и уложил в него несколько рядов, чтобы вставить гвозди. В соответствии с принципиальной схемой они разместили компоненты и прибили их гвоздями через короткие кусочки проволоки. Электрическое соединение может быть обеспечено путем наматывания провода или пайки вокруг гвоздей, а затем к проводам могут быть припаяны компоненты. Но при использовании картона некоторые резистивные элементы могут привести к потере мощности. Итак, чтобы преодолеть этот процесс, в настоящее время ученые внедрили макеты. Макетная плата является одним из наиболее важных прямоугольных элементов, используемых для построения различных схем без пайки. В этой статье обсуждается обзор того, что такое макетная плата, работа, типы и области применения.

Как следует из названия, термин «макетная доска» может быть получен из двух терминов, а именно «хлеб» и «доска». Первоначально это использовалось для нарезки хлеба на кусочки. Кроме того, он назывался макетной платой и использовался в проектах электроники и электронных устройствах в 1970 году. Макетная плата также известна как плата без пайки, потому что компонент, используемый на макетной плате, не требует пайки для подключения к плате, поэтому его можно использовать повторно.

Макетная плата

Расположение различных компонентов на макетной плате может быть выполнено путем вставки их клемм в макетную плату, поэтому ее часто называют коммутационной панелью. Макетная плата представляет собой пластиковую плату прямоугольной формы, которая включает в себя множество небольших отверстий, позволяющих размещать различные компоненты для создания электронной схемы, известной как макетная плата. Соединение на макетной плате не является постоянным, но их можно соединить без пайки компонентов.

Если вы допустили ошибку при соединении компонентов, вы можете легко разместить или удалить компоненты. Начинающим электронщикам это устройство очень пригодится для создания мини-проектов. Если дизайнер строит простую схему, которую он хочет проанализировать, макетная плата дает быстрое решение. Макетная схема показана ниже.

Материал, из которого изготовлена макетная плата, — белый пластик. В настоящее время большинство макетных плат не имеют пайки, поэтому мы можем напрямую подключать компоненты напрямую и подключать их через внешний источник питания. Доступны различные виды макетов в зависимости от конкретных точечных отверстий. Например, тип 400 точек, тип 830 точек и т. д.

Характеристики и характеристики

Характеристики и характеристики макетной платы включают следующее.

Распределительные полосы две
Размер провода от 21 до 26 AWG
Узловые очки двести
Выдерживаемое напряжение 1000 В переменного тока
Связующие точки внутри IC: 630
Сопротивление изоляции 500 В постоянного тока или 500 МОм
Размер 6,5*4,4*0,3 дюйма
Номинал 5А
АБС-пластик согласно цветовой маркировке
Термостойкость АБС-пластика Температура деформации 183° F (84° C) Размер отверстия или шаг 2,54 мм

Типы макетных плат

Макетные платы подразделяются на два типа: макетные платы без пайки и макетные платы с возможностью пайки.

Макетные платы без пайки

Это наиболее часто используемые макетные платы для прототипирования и тестирования электронных схем без пайки компонентов. Они доступны в различных формах, размерах, а также рейтингах.

Схемы на этих макетных платах не являются постоянными, поэтому мы можем проверить и протестировать функциональность схемы, прежде чем подтверждать ее дизайн на печатной плате. Эти макеты включают в себя ряды и столбцы с отверстиями, которые позволяют подключать компоненты и калибры проводов.

Если вывод компонента не помещается в отверстие макетной платы, то к выводу компонента, который будет вставляться в отверстие макетной платы, можно припаять соединительный провод.

Преимущества

К преимуществам беспаечных макетных плат относятся следующие.

Для соединения компонентов на плате не требуется пайка.
Если цепь не работает должным образом, мы можем легко проверить и исправить их, вынув компоненты и легко заменив их.

Недостатки

К недостаткам беспаечной макетной платы относятся следующие.

Компоненты, подсоединенные к макетной плате, могут отсоединиться при нажатии или перемещении макетной платы.
Этот тип макетной платы доступен с высокими паразитными емкостями из-за того, что емкости между различными компонентами находятся близко друг к другу.
Эти макеты ограничены частотами ниже или 10 МГц.

Макетные платы для пайки

Эти типы макетных плат обеспечивают постоянную настройку ваших электронных схем. Этот вид макета дает более сильную настройку. Он включает в себя отверстия для электронных компонентов, включая медную трассировку. Эти компоненты можно припаять с помощью паяльника для припайки компонентов к макетной плате, чтобы можно было сформировать электрическое соединение через медную дорожку.

Для проектирования схемы необходимы проволочные перемычки, которые необходимо припаять отдельно между этими компонентами, чтобы создать полосу пропускания тока. Эти типы макетов доступны в различных размерах в зависимости от требований.

Преимущества

Преимущества паяемых макетных плат заключаются в следующем.

Эти макетные платы очень прочны, и ваша схема будет надежно защищена на таких макетных платах.
Этот вид макетной платы придает вашему проекту более специализированный вид.
Меньше затрат и экономия времени при разработке схемы.

Недостатки

К недостаткам паяемых макетных плат относятся следующие.

Если в цепи возникает какая-либо ошибка, отпайка может привести к повреждению компонентов
Эту плату нельзя использовать повторно.

Выбор макетной платы из этих двух типов зависит как от требований, так и от области применения. Мы уже обсудили плюсы и минусы этих типов макетных плат, поэтому вы можете выбрать соответственно
Макетная плата без пайки подходит, если вы хотите проверить схему без пайки компонентов. Точно так же, если вы хотите проверить свою схему при некоторых условиях, которые включают в себя несколько движений, подобных роботу, то паяемый макет — лучший вариант.

Соединения/компоновка макетной платы

Макетные платы имеют несколько отверстий, которые называются миниатюрными разъемами. Расположение их может быть сделано на сетке 0,1. Большинство выводов компонентов можно разместить прямо в отверстиях на плате. Интегральные схемы (ИС) расположены поперек среднего зазора через их точку или выемку слева. Конструкция проволочных звеньев может быть выполнена с использованием проволоки с пластиковым покрытием и одножильного диаметра проволоки 0,6 мм. Здесь каждое соединение на макетной плате обсуждается ниже.

Компоновка макетной платы

С макетными платами совместимы различные электронные компоненты, такие как резисторы, конденсаторы, переключатели, диоды и т. д. Эти компоненты с длинными металлическими ножками называются выводами, а компоненты с более короткими металлическими ножками называются штырями. Все электронные компоненты, включая выводы различных размеров, будут функционировать через макетную плату.

Макетные платы в основном имеют отверстия для плотной вставки компонентов в отверстия, поэтому они не могут выпасть, но их можно перетаскивать, чтобы отсоединить. Внешний вид макетной платы включает строки, столбцы, числа, буквы, синие и красные линии

Буквы

Буквы на макетной плате напечатаны сверху и снизу в диапазоне от A до J, которые проходят горизонтально, а отверстия могут быть последовательно разделены на вертикальные линии.

Числа

Горизонтальные ряды можно идентифицировать по цифрам от 1 до 30, которые напечатаны на правом и левом краях на половинных макетах, тогда как на полноразмерных досках напечатано 60 или 63 цифры. И цифры, и буквы вместе подскажут вам, как просто разместить конкретное отверстие при проектировании сложных схем.

Клеммные колодки

В соединении с макетной платой металлические ряды включают небольшие зажимы под отверстиями макетной платы. Расположение каждого гнезда и металлической полосы может быть разнесено с типичным шагом 2,54 мм. Эти зажимы обеспечивают поддержку соединительных проводов, а также выводов компонентов, чтобы вставить их в отверстия макетной платы.

Когда какой-либо компонент размещается на макетной плате, питание также может подаваться к любому отверстию в этом ряду, поскольку они являются проводящими и допускают протекание тока с любого конца этой полосы. Каждая полоса на макетной плате включает в себя пять зажимов, поэтому мы можем соединить всего пять компонентов в одной конкретной секции макетной платы.

Ряд макетной платы состоит из десяти отверстий, где каждый ряд может быть разделен щелью или оврагом в центре макетной платы. Этот овраг разделяет обе стороны рядов и они не связаны электрически.

Шины питания

На макетной плате есть горизонтальные и вертикальные ряды, где горизонтальные ряды называются шинами питания, а вертикальные ряды называются клеммами. Они в основном полезны при подключении источника питания к макетной плате.

На этой доске красные линии обозначают положительные рельсы, а синие — отрицательные. Обычно макетные платы имеют различные соединения, такие как шины питания, которые известны как металлические полосы.

При подключении схемы на макетной плате нам нужно питание в разных местах, поэтому шины питания могут обеспечить вам легкий доступ в любом месте вашей схемы. Здесь шины питания (красные/черные или синие полосы) помечены положительными (+) и отрицательными (-) символами для обозначения сторон +ve и -ve.

Важно помнить, что шины питания с каждой стороны не подключены, поэтому, если вы хотите использовать одинаковый источник питания с двух сторон, вам придется соединить две стороны с помощью перемычек.

Строки и столбцы

В макетах мы можем заметить, что строки и столбцы отмечены буквами. Они очень полезны при разработке схемы на плате. Если компонент на этой плате по ошибке окажется не на своем месте, схема может быстро усложниться, иначе она вообще не будет работать. Если вы определите номер строки на макетной плате для соединения, тогда очень легко разместить компонент на плате.

На макетной плате соединение цепи не должно быть в правильном месте, как показано на схеме. На самом деле, это даже не должно быть похоже. Если все соединения схемы завершены, вы можете спроектировать свою схему по-своему.

Клеммные колодки

Клеммные колодки в макетных платах занимают большую часть места. Они состоят из небольших отверстий, куда вы можете вставлять свои компоненты. Соединение этих полос может быть выполнено определенным образом в зависимости от их столбцов и рядов. Очень важно распознать расположение клеммной колодки на макетной плате. Перед установкой компонентов проверьте маркировку макетной платы.

Металлические зажимы

В каждой макетной плате металлические зажимы будут удерживать электронный компонент после его подключения. Расположение этих зажимов может быть выполнено в виде линий, которые соответствуют рядам, а также столбцам на клеммных колодках макетной платы. Чтобы вы могли видеть и контролировать, какие компоненты вставлены в плату

Соединительные штифты

Некоторые виды макетных плат разработаны на подставке, которая включает в себя крепежные штифты, прикрепленные к ней. Эти стойки позволяют подключать к плате все типы источников питания. В некоторых типах макетных плат для подключения внешних источников питания используются перемычки. Первым шагом для использования этих постов является их присоединение к плате с помощью перемычек.

С помощью этих столбиков мы можем просто подсоединить провода к столбикам, чтобы прикрепить их к плате. Обычно вам необходимо подключить питание, а также заземляющий провод от стоек к макетной плате. Если вам требуется какой-либо дополнительный источник питания, вы можете использовать альтернативный пост. После того, как штыри подключены к макетной плате, вы можете использовать несколько способов для крепления источника питания к штырям, а также к макетной плате.

Настольные блоки питания

Настольные блоки питания, в основном используемые в лабораториях электроники, которые обеспечивают широкий диапазон тока и напряжения для вашей схемы. Разъем типа «банан» используется для подачи питания на клеммы крепления. Питание к макетной плате может подаваться с помощью соединительных штырей с помощью кабелей типа «банан».

С другой стороны, вы можете использовать крючки IC, зажимы типа «крокодил» или любые другие кабели через банановое соединение для подключения платы к различным источникам питания. Еще один продвинутый метод использования соединительных штифтов — соединить цилиндрический разъем с проводами и прикрепить их к штырям, но для этого требуются некоторые средние навыки пайки.

Подключение интегральных схем на макетной плате (поддержка DIP)

Как правило, подключение электронных компонентов на макетной плате, таких как резисторы, конденсаторы, диоды и т. д., довольно просто, но подключение интегральных схем (ИС) совсем другое. Когда мы замечаем доску, внутри двух вертикальных столбцов есть линия разрыва. Этот зазор очень удобен при соединении микросхем на макетной плате.

Мы можем разместить интегральные схемы любого размера на макетной плате через размыкающую планку, не закорачивая ее клеммы. Вы можете заметить соединение IC на следующем изображении, которое включает пять отверстий в одном столбце. После размещения ИС у нас может быть четыре доступных отверстия для каждого контакта ИС для соединения. Мы можем разместить провод в любом месте из этих 4 точек, чтобы получить соединение через этот конкретный вывод IC.

Провода для макетных плат

В зависимости от требований для макетных плат используются различные типы проводов. Таким образом, выбор проводов имеет важное значение для макетов для создания проектов, поэтому вместо стандартных проводов используются различные типы проводов, в том числе следующие.

Проволочные перемычки

Проволочные перемычки используются для создания небольших цепей, так как они немного длиннее. Эти провода сложнее отслеживать ошибки. Металлические штырьки перемычек соединены с концами и являются гибкими, поэтому их будет легко вставить в плату. В магазинах электроники эти провода легко доступны, но по низкой цене.

Комплект соединительных проводов

Комплект соединительных проводов представляет собой пластиковую коробку, включающую провода различных размеров, длин и цветов. Оба конца этих проводов скручены на 90 градусов, чтобы его было очень легко вставить в макетную плату. По сравнению с длинными проводами, эти провода очень совершенны и аккуратны. Перемычки доступны с двумя или более звеньями нескольких цветов, что затрудняет организацию цепи со стандартным цветовым кодом.

Соединительные провода

Эти провода, также называемые подводящими проводами, поставляются в рулонах и имеют одножильную изоляцию. Длина и изоляция этого провода могут быть удалены с помощью некоторых инструментов, а именно инструментов для зачистки проводов, чтобы использовать их в качестве перемычки. Эти виды проводов доступны в различных цветах и по более низкой цене. Таким образом, мы можем легко закодировать схему цветом.

Перед тем, как выбрать эти провода, мы должны иметь в виду одну вещь: вы должны приобрести одножильный провод вместо стандартного провода. Поскольку провода со сплошным сердечником имеют цельную металлическую часть, они очень жесткие. Поэтому вставить его в макетную плату очень просто. Принимая во внимание, что стандартные провода состоят из нескольких отдельных проводов, но эти провода очень прочны для вставки в макетную плату.

Альтернативы

Альтернативой макетным платам, требующим пайки, являются макетные платы и макетные платы. Наиболее похожим типом доски является Veroboard, которая включает в себя отверстия, соединенные одной осью. Другой альтернативой являются макетные платы с аналогичными отверстиями, но ни одно из отверстий на плате не соединено.

Преимущества

К преимуществам макетной платы относятся следующие.

Используется для создания временного прототипа для проектов электроники
Многоразовый, потому что не требует пайки.
Эти доски имеют меньший вес, поскольку материал, из которого изготовлена эта доска, представляет собой легкий пластик.
Тестирование можно провести очень легко
Расположение этих компонентов можно очень просто разместить в отверстиях на плате, чтобы создать схему.
Экономичен и прост в использовании
Не использует сложные детали.
Для соединения компонентов сверление не требуется, так как отверстия на плате уже встроены
Модификация может быть выполнена очень быстро
Мы можем добавлять или удалять компоненты на макетной плате
Эти доски доступны в различных размерах и формах
Эти доски очень легко регулируются

Недостатки

Ограничения или недостатки макетов включают следующее.

Эти платы не используются для сильноточных приложений
Для низкочастотных приложений низкочастотные платы не используются
Для создания простых схем требуется больше физического пространства.
Количество соединений на макетной плате может привести к беспорядку в цепи из-за нескольких проводов.
Соединения на плате могут быть нарушены при подключении или удалении компонентов.
Надежных соединений меньше
Сигнализация ограничена.

Использование/приложения

К применениям или использованию макетной платы относятся следующие.

Основное применение макетной платы — создание простых электрических соединений между различными компонентами, чтобы можно было проверить схему перед ее пайкой на плате.
Эти платы позволяют просто размещать или удалять различные компоненты, или термин «прототипирование» мгновенно приходит на ум навсегда.
Если разработчик проектирует простую схему или модуль, ему необходимо проверить, поэтому эта плата предлагает быстрое и дешевое решение

Различные способы питания макетной платы

Существуют различные способы подачи питания на макетную плату, такие как плата Arduino, аккумулятор и специальный источник питания.

Использование платы Arduino

Если вы являетесь пользователем Arduino, то этот метод очень прост для вас, потому что плата Arduino получает питание от внешнего источника питания или компьютера, поэтому вы можете просто подать питание на плату, заимствование его источника питания. Чтобы защитить плату от Arduino, вам нужно выполнить следующие шаги

Сначала подключите контакт GND Arduino с помощью гнездовых разъемов к шинам питания платы
Из шапки красный провод можно подключить к +ve шине питания платы
можно подключить к шине питания –Ve макетной платы от клеммы GND Arduino.

Использование батареи

Второй способ питания макетной платы заключается в использовании батареи, как показано ниже.
Подсоедините красный провод аккумулятора к плюсовой шине
Подключить черный провод аккумулятора к минусовой шине

Как пользоваться макетной платой?

Вот простой пример схемы, чтобы узнать, как использовать макетную плату. Во-первых, нам нужно подключить простую схему к макетной плате. Ранее мы обсудили плату, соединения и она работает, но теперь нам нужно приступить к подключению схемы на макетной плате. Здесь используется простая светодиодная схема для подключения на плате. Эта схема может быть построена с резистором, светодиодом и источником питания. Чтобы сделать схему со светодиодом, мы должны знать следующие шаги.

Макет
Соединительные провода
Батарея 9 В
Аккумулятор

Основная схема светодиодов

Шаг 1

Поместите светодиод в макетную плату, согнув длинный вывод светодиода. Вставьте анодную клемму светодиода в верхнюю направляющую на макетной плате, тогда как короткая клемма вставлена в основную часть

Шаг 2

Поместите резистор на макетную плату и согните клеммы резистора, чтобы подключить одну из клемм резистора в отверстие под катодным выводом диода.

Шаг 3

Поместите соединительный провод в макетную плату под клеммой резистора и нижней направляющей.

Шаг 4

Подключите две клеммы аккумулятора к макетной плате. На этой плате красный провод батареи можно подключить к верхней направляющей, а черный провод — к нижней. Включите батарею, чтобы обеспечить питание цепи, чтобы светодиод загорелся.

Соединение цепи на макетной плате

Распространенные ошибки

Распространенная ошибка при подключении схемы на макетной плате не имеет большого значения, так как соединения платы временные. Таким образом, вы можете просто переподключить схему, заменив компоненты. Тем не менее, вы должны обратить внимание на некоторые распространенные ошибки и избегать их, чтобы легко завершить свой проект. Распространенные ошибки:

Касание клемм
Забыли соединить обе стороны платы перемычками
Соединение ведет к неверному ряду
Сочетание положительных и отрицательных проводов
Обратное подключение полярности
Неправильный контакт между выводами и зажимами
Соединение выводов одного компонента в одном ряду

Советы по безопасности для макетной платы

Очень важно систематически и аккуратно подключить схему на макетной плате, чтобы ее можно было исправить и запустить просто и быстро. Это также помогает, когда кому-то другому требуется знание и проверка схемы. Следующие советы очень полезны для макетной платы.

Всегда используйте верхнюю и нижнюю шины для подключения источника питания вместо прямого источника питания
Когда перемычки имеют цветовую маркировку, это помогает избежать путаницы при проектировании схемы. Например, провода зеленого цвета используются для соединений GND, провода красного цвета для питания +Ve, а провода черного цвета — для соединений питания -Ve.
Провода перемычек должны быть подключены ровно на плате, чтобы плата не загромождалась.
Подсоедините перемычки в области ИС, но не на корпусах, чтобы при необходимости можно было легко заменить ИС.
Обрезание выводов компонентов может привести к вставке очень близко к плате.
Будьте осторожны при соединении компонентов
Важно соблюдать особую осторожность при размещении микросхем в отверстиях платы.
Клеммы питания не должны соединяться, иначе может произойти короткое замыкание.
После подключения платы к источнику питания не оставляйте ее в покое
Не гладьте элементы ИС незакрытыми руками после того, как через них подается питание, потому что они являются чувствительными компонентами, так что существует вероятность их повреждения.
После подачи питания на плату не подключайте и не удаляйте компоненты
Необходимо соблюдать точную полярность при подключении определенных компонентов к цепи, в противном случае это может привести к пробою диэлектрика внутри компонента
Если на плату попала вода или жидкость, то немедленно отключите ее от источника питания.
Содержите свое окружение в чистоте и порядке

Размеры макетных плат

На рынке доступны макетные платы различных размеров, которые используются в зависимости от области применения.

Половинный размер
Миниатюрная макетная плата
Маленькие биты для макета
Большая макетная плата

Половинный макет

Макет половинного размера подходит для мини-проектов. Длина и ширина этой платы составляют 5,5 см x 8,5 см, включая стандартную двойную полосу посередине и две шины питания на двух сторонах. В этом макете шины питания можно просто убрать, чтобы сделать плату тонкой.

Маленькая макетная плата

Эти макетные платы очень маленького размера. Этот тип макетной платы не включает в себя шины питания, но включает 17 рядов. Эти платы применимы, когда у вас меньше компонентов для подключения.

Маленькие насадки для макетных плат

Эти макетные платы доступны в различных размерах, например 4X4, 2X8 и 2X4. Тип 4×4 включает в себя часовые планки с четырехконтактными клеммными колодками. Тип 2×8 включает 8 планок с двухконтактными клеммными колодками. Платы 2×4 включают 4 полосы с двухконтактными клеммными колодками.

Большие макетные платы

Большие макетные платы большого размера очень удобны для крупных проектов, размещаемых на металлической пластине. Эти доски доступны с четырьмя цветными стойками, которые можно использовать через настольную поставку. Эти доски имеют бамперы, чтобы доска не скользила в области вашего стола.

Как выбрать макетную плату?

При выборе макетной платы необходимо учитывать несколько факторов. При покупке макетной платы необходимо учитывать следующие факторы.

Пружинные контакты
Строительство силовой шины
Пластиковый корпус
Механическое сопряжение нескольких макетных плат
Основа макетной платы
Сборки макетных плат на основе металлических пластин
Размер и количество макетов
Подача питания на макетную плату

Итак, это все о макетной плате, соединениях, способах использования, различных используемых проводах, типах плат, преимуществах, недостатках и использовании. Из приведенной информации, наконец, можно сделать вывод, что он используется для подключения и проверки цепей. Макеты необходимы для создания различных схем, а также проектов в области электроники. Макетная плата позволяет вам тестировать свои собственные схемы мини-проекта, однако она также включает правильную категорию, чтобы помочь вам следовать схеме платы.

Соединение цепи может быть выполнено путем вставки различных компонентов через отверстия на макетной плате. Основные преимущества использования макетной платы заключаются в том, что электронные компоненты не припаяны. Если компоненты размещены неправильно, их можно просто переместить на последнее место на плате. Вот вопрос к вам, что такое печатная плата или печатная плата?

Комплект макетной платы без пайки: большой — Digilent

В настоящее время: 49 долларов. 00

(5 отзывов) Написать рецензию

Комплект макетной платы без пайки: большой

Рейтинг Требуется Выберите Рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)

Имя Требуется

Тема отзыва Требуется

Комментарии Требуется

Артикул:: 340-002-1

Проверить склад дистрибьютора

Описание
5 отзывов

Макетные платы без пайки — идеальное решение для создания и обучения схем, которые не предназначены для постоянного использования. Просто вставьте провода в точки привязки и удалите их, когда вам нужно перестроить или отрегулировать.

Эта макетная плата без пайки состоит из трех небольших макетных плат без пайки и 5 шин питания без пайки, предоставляя достаточно места для схем, начиная от одноэтапного лабораторного проекта и заканчивая многоэтапными окончательными проектами. Макеты прочно и надежно прикреплены к прочной стальной основе с четырьмя опциональными винтовыми клеммами для подключения источников напряжения и заземления.

Большая макетная плата с прочной стальной основой
Идеально подходит для средних и больших цепей
3x 630 соединительных клеммных колодок
5 x 100 соединительных планок
Четыре винтовых зажима для подключения источника питания
4 клейкие резиновые ножки

Соответствие продукта:

HTC: 8537109170
ECCN: EAR99

На большой макетной плате без пайки
Четыре винтовых зажима
Четыре резиновые ножки
Образцы проводов макетной платы

5 отзывов Скрыть отзывы Показать отзывы

5
Твердые и большие
Опубликовано Аароном Хуксом 14 сентября 2021 г.
Как учитель старшеклассников, я ценю прочность этой макетной платы. С 5 шинами и тремя входными клеммами это позволит использовать компоненты с несколькими напряжениями рядом друг с другом и надежно удерживать на месте (поэтому, когда звенит звонок, убирать вещи можно быстро).
4
макетная плата digilent
Размещено Майклом Гейтсом 18 апреля 2021 г.
Подходит для общего использования в аналоговых схемах. Да, есть лучше, но гораздо дороже. Собрал десятки схем на этой плате без проблем. Плюс крутой мужик!
1
худшая макетная плата
Опубликовано Неизвестный 7 апреля 2021 г.
Не работает… совсем.
5
стоит каждой копейки
Опубликовано Digilent Customer 21 января 2020 г.
Дешевые макетные платы
— это кошмар для устранения неполадок, слабые соединения вызывают периодические проблемы. Ноль проблем с подключением с этим.
5
Сделка
Опубликовано Кеном Мейсоном 6 января 2020 г.
Кажется, это лучшее соотношение цены и качества, которое я когда-либо видел

сопутствующие товары
Клиенты также просмотрели

Макет

Дом
О
Установить
Учебники
Исследования
Связаться с

▶
посмотреть видео

Breadboard — это программная платформа для разработки и проведения экспериментов по взаимодействию человека в сети. Это позволяет исследователям быстро разрабатывать эксперименты с использованием гибкого предметно-ориентированного языка и предоставляет исследователям немедленный доступ к разнообразному пулу онлайн-участников.

Чтобы процитировать использование этого программного обеспечения в академической публикации, используйте следующее:

McKnight, Mark E., and Nicholas A. Christakis. Макет. Компьютерное программное обеспечение. Макет: программное обеспечение для онлайн-социальных экспериментов. Верс. 2. Йельский университет, 1 мая 2016 г. Интернет.

Загрузите пакет

Инструкции по установке для следующих платформ:

Mac OS XLinuxWindows

Макнайт, Марк Э. и Николас А. Кристакис. Макет. Компьютерное программное обеспечение. Макет: программное обеспечение для онлайн-социальных экспериментов. Верс. 2. Йельский университет, 1 мая 2016 г. Интернет.

Верх ▲

Чтобы получать уведомления о выпуске новых версий макетной платы, подпишитесь на нашу рассылку:

Электронная почта

Ваше имя (не обязательно)

Полная вики в настоящее время находится в активной разработке по адресу https://github.com/human-nature-lab/breadboard/wiki.

Присоединяйтесь к обсуждению на Github Discussions.

Верх ▲

«Автономные агенты с локальным шумом улучшают глобальную координацию человека в сетевых экспериментах»

Хирокадзу Ширадо и Николас А. Кристакис

Природа (18 мая 2017 г.

)

«Промежуточные уровни социальной текучести усиливают экономический рост и снижают экономическое неравенство в экспериментальных социальных сетях»

Ниши, Ширадо и Кристакис

Социологическая наука (30 ноября 2015 г.)

«Неравенство и видимость богатства в экспериментальных социальных сетях»

Ниши и др.

Природа (9 сентября 2015 г.)

«Статическая структура сети может стабилизировать человеческое сотрудничество»

Рэнд и др.

Труды Национальной академии наук (декабрь 2014 г.)

«Качество и количество социальных связей в экспериментальных кооперативных сетях»

Ширадо и др.

Связь с природой (Ноябрь 2013)

«Динамические социальные сети способствуют сотрудничеству в экспериментах с людьми»

Рэнд, Арбесман и Кристакис

Труды Национальной академии наук (ноябрь 2011 г.

)

Верх ▲

Загрузите и установите Java Development Kit 8
Распакуйте архив breadboard_v2.3.X.zip в место, где у вас есть права на запись
Откройте терминал и запустите файл макета.sh
Запустите веб-браузер и перейдите по адресу http://localhost:9000
Полные инструкции по установке см. на вики.

Загрузите и установите Java Development Kit 8
Распакуйте архив breadboard_v2.3.X.zip в место, где у вас есть права записи
Откройте оболочку и запустите файл layout.sh
Запустите веб-браузер и перейдите по адресу http://localhost:9000
Полные инструкции по установке см. на вики.

Загрузите и установите Java Development Kit 8
Распакуйте архив breadboard_v2.3.X.zip в место, где у вас есть права на запись
Откройте командную строку и запустите файл «breadboard.bat»
Запустите веб-браузер и перейдите по адресу http://localhost:9000
Полные инструкции по установке см. на вики.

Введенный вами адрес электронной почты либо недействителен, либо не заканчивается на «.edu», «.org» или «.gov». Попробуйте еще раз или воспользуйтесь контактной формой для связи.

Схемы для макетов своими руками | Cyber.org

Изучите основы схемотехники с помощью комплекта макетной платы «сделай сам».

Рейтинг

Уровни оценок

Продолжительность (часы)

Загрузить активность в формате PDF

Обзор

Эти десять различных сборок схем демонстрируют основы прохождения электричества по цепям и знакомят учащихся с компонентами схем, такими как фоторезисторы, кнопки, батареи, светодиоды, конденсаторы и макетные платы. Каждая сборка усложняется, а все компоненты можно использовать повторно, так что сборку можно разбирать и создавать заново!

Название раздела

В каждый комплект входят:

Карточки

Текст

1 макетная плата
1 батарея CR 2032 3 В
1 Держатель батареи CR 2032
1 Конденсатор 4,7 мкФ

Текст

10 проводных перемычек
3 резистора 220 Ом (красный, красный, коричневый, золотой)
1 Резистор 1000 Ом (коричневый, черный, красный, золотой)

Текст

1 фоторезистор
1 Красный светодиод
1 зеленый светодиод
1 светодиод RGB

Текст

1 555 Таймер IC
1 Пьезодинамик
3 кнопки
1 Потенциометр

Приобретите набор для макетной платы «Сделай сам»

WYSIWYG

Прежде чем приступить к сборке схем, ознакомьтесь со всеми компонентами.

Название раздела

Сборки схем

Аккордеонные элементы

Название

Сборка 1 — один светодиод

Содержимое

Вставьте черную перемычку в макетную плату от A5 до A14.
Вставьте красную перемычку в макетную плату от J5 до J14.
Поместите красный светодиод в ряд 14 так, чтобы положительный конец (более длинный из двух ножек) соединился с правой стороной, выровнявшись с красным проводом, а отрицательный конец слева совместив с черным проводом.
Вставьте батарею в держатель и поместите ее в макетную плату, соединив минус с черным, а плюс с красным.

Если светодиод не загорается, проверьте следующее:

Светодиод установлен наоборот?
Находятся ли перемычки в том же ряду, что и выводы светодиода?
Находятся ли перемычки в том же ряду, что и клеммы аккумулятора?

Название

Сборка 2 — одна кнопка

Содержание

Вставьте черную перемычку в макетную плату от A5 до A16.
Вставьте красную перемычку в макетную плату от J5 до J12.
Поместите красный светодиод в макетную плату, вставив положительный вывод (более длинный из двух выводов) в разъем h25, а отрицательный вывод — в G17.
Поместите кнопку горизонтально посередине макетной платы так, чтобы нижний левый контакт находился в ряду 16 на одной линии с черной проволочной перемычкой, а верхний правый контакт находился на ряду 14 на одной линии с отрицательным полюсом красного светодиода.
Вставьте батарею в держатель и поместите ее в макетную плату, соединив минус с черным, а плюс с красным.

Если светодиод не загорается, проверьте следующее:

Светодиод установлен наоборот?
Находятся ли перемычки в том же ряду, что и выводы светодиода?
Находятся ли перемычки в том же ряду, что и клеммы аккумулятора?

Название

Сборка 3 — светодиод с затемнением на фоторезисторе

Содержание

Вставьте черную перемычку в макетную плату от A5 до A12.
Вставьте красную перемычку в макетную плату от J5 до J13.
Поместите зеленый светодиод в макетную плату, вставив положительную ножку (более длинную из двух ножек) в F13, а отрицательную ножку — в E13.
Вставьте фоторезистор в макетную плату от C12 до D13.
Вставьте батарею в держатель и поместите ее в макетную плату, соединив минус с черным, а плюс с красным.

Если светодиод не загорается, проверьте следующее:

Светодиод установлен наоборот?
Находятся ли перемычки в том же ряду, что и выводы светодиода?
Находятся ли перемычки в том же ряду, что и клеммы аккумулятора?

Название

Сборка 4 — кнопка с двойным светодиодом

Содержание

Вставьте черную перемычку в макетную плату от A5 до A11.
Вставьте красную перемычку в макетную плату от J5 до J11.
Вставьте резистор 220 Ом в макетную плату от I11 до I15.
Поместите кнопку горизонтально посередине макетной платы так, чтобы верхние контакты находились в ряду 15 и на противоположных сторонах макетной платы.
Поместите красный светодиод в макетную плату, вставив положительную ножку (более длинную из двух ножек) в C17, а отрицательную ножку — в B11.
Поместите зеленый светодиод в макетную плату, вставив положительную ногу в G15, а отрицательную — в E11.
Вставьте батарею в держатель и поместите ее в макетную плату, соединив минус с черным, а плюс с красным.

Если светодиод не загорается, проверьте следующее:

Ваш светодиод включен наоборот?
Находятся ли перемычки в том же ряду, что и выводы светодиода?
Находятся ли перемычки в том же ряду, что и клеммы аккумулятора?

Название

Сборка 5 — Фоторезистор Мигающие светодиоды

Содержание

Вставьте черную перемычку в макетную плату от A3 до A12.
Вставьте красную перемычку в макетную плату от J3 до J12.
Поместите микросхему интегральной схемы 555 в центр макетной платы так, чтобы верхние контакты находились в ряду 12.
Вставьте перемычку в макетную плату, соединяющую D15 и G12.
Вставьте перемычку в макетную плату, соединяющую D13 и G14.
Вставьте резистор 1000 Ом в макетную плату от C14 до h27.
Вставьте фоторезистор в макетную плату от B14 до B15.
Вставьте конденсатор в макетную плату от A13 до B12.
Поместите зеленый светодиод в макетную плату, вставив положительную ножку (более длинную из двух ножек) в F17, а отрицательную ножку — в C12.
Поместите красный светодиод в макетную плату, вставив положительный контакт в I12, а отрицательный — в J17.
Вставьте батарею в держатель и поместите ее в макетную плату, соединив минус с черным, а плюс с красным.

Если светодиод не загорается, проверьте следующее:

Светодиод установлен наоборот?
Находятся ли перемычки в том же ряду, что и выводы светодиода?
Находятся ли перемычки в том же ряду, что и клеммы аккумулятора?

Название

Сборка 6 — Кнопочный зуммер

Содержание

Вставьте черную перемычку в макетную плату от A1 до A11.
Вставьте красную перемычку в макетную плату от J1 до J11.
Поместите микросхему интегральной схемы 555 в центр макетной платы так, чтобы верхние контакты находились в ряду 11.
Вставьте перемычку в макетную плату, соединяющую D12 и G13.
Вставьте перемычку в макетную плату, соединяющую D14 и G11.
Вставьте конденсатор в макетную плату от A12 до B11.
Вставьте резистор 220 Ом в макетную плату от C12 до C13.
Поместите кнопку горизонтально посередине макетной платы так, чтобы верхние контакты находились в ряду 15 на противоположных сторонах макетной платы.
Вставьте пьезодинамик в макетную плату так, чтобы положительный контакт был в A9, а отрицательный — в A6.
Вставьте резистор 1000 Ом в макетную плату от E6 до A13.
Вставьте перемычку в макетную плату, соединяющую C9.до Д15.
Вставьте перемычку в макетную плату, соединяющую G17 и I11.
Вставьте батарею в держатель и поместите ее в макетную плату, соединив минус с черным, а плюс с красным.
При нажатии кнопки раздается звуковой сигнал.

Название

Сборка 7 — Фоторезистор Терменвокс

Содержание

Вставьте черную перемычку в макетную плату от A1 до A11.
Вставьте красную перемычку в макетную плату от J1 до J11.
Поместите микросхему интегральной схемы 555 в центр макетной платы так, чтобы верхние контакты находились в ряду 11.
Вставьте перемычку в макетную плату, соединяющую D12 и G13.
Вставьте перемычку в макетную плату, соединяющую D14 и G11.
Вставьте конденсатор в макетную плату от A12 до B11.
Вставьте фоторезистор в макетную плату от C12 до C13.
Поместите кнопку горизонтально посередине макетной платы так, чтобы верхние контакты находились в ряду 15 на противоположных сторонах макетной платы.
Вставьте пьезодинамик в макетную плату так, чтобы положительный контакт был в A9, а отрицательный — в A6.
Вставьте резистор 1000 Ом в макетную плату от E6 до A13.
Вставьте перемычку в макетную плату, соединяющую C9 и D15.
Вставьте перемычку в макетную плату, соединяющую G17 и I11.
Вставьте батарею в держатель и поместите ее в макетную плату, соединив минус с черным, а плюс с красным.
При нажатии кнопки раздается звуковой сигнал. Если закрыть фоторезистор от света, высота зуммера изменится.

Название

Сборка 8 — светодиод с затемнением потенциометром

Содержание

Вставьте черную перемычку в макетную плату от A1 до A13.
Вставьте красную перемычку в макетную плату от J1 до J9.
Поместите потенциометр стороной с двумя контактами влево, верхним контактом на E13 и нижним контактом на E15.
Вставьте резистор 220 Ом в макетную плату от H9 до h24.
Поместите зеленый светодиод в макетную плату, вставив положительную ножку (более длинную из двух ножек) в C15, а отрицательную ножку в B13.
Вставьте батарею в держатель и поместите ее в макетную плату, соединив минус с черным, а плюс с красным.
Когда вы вставите батарею, загорится светодиод. Вращение потенциометра увеличивает или уменьшает яркость светодиода.

Если светодиод не загорается, проверьте следующее:

Светодиод установлен наоборот?
Находятся ли перемычки в том же ряду, что и выводы светодиода?
Находятся ли перемычки в том же ряду, что и клеммы аккумулятора?

Название

Сборка 9 — Кнопка RGB LED

Содержание

Вставьте черную перемычку в макетную плату от A1 до B7.
Вставьте красную перемычку в макетную плату от J1 до J7.
Вставьте светодиод RGB в макетную плату размером от A4 до A8. Самая длинная из четырех ног — это земля, и она должна быть в A7.
Расположите три кнопки горизонтально посередине макетной платы. Три контакта кнопок должны быть расположены по адресу: E9-F9-E11-F11, E12-F12-E14-F14, E15-F15-E17-F17
Вставьте перемычку в макетную плату, соединяющую C5 и D9.
Вставьте перемычку в макетную плату, соединяющую C6 и C12.
Вставьте перемычку в макетную плату, соединяющую B8 и B15.
Вставьте резистор 220 Ом в макетную плату от G7 до G11.
Вставьте резистор 220 Ом в макетную плату от H7 до h24.
Вставьте резистор 220 Ом в макетную плату от I7 до I17.
Вставьте батарею в держатель и поместите ее на макетную плату, подключив минус к черному, а плюс к красному.
Нажатие кнопок меняет цвет светодиода RGB. Одновременное нажатие кнопок будет сочетать цвета.

Название

Сборка 10 — Зуммер, управляемый потенциометром

Содержание

Вставьте черную перемычку в макетную плату от A1 до A11.
Вставьте красную перемычку в макетную плату от J1 до J11.
Поместите микросхему интегральной схемы 555 в центр макетной платы так, чтобы верхние контакты находились в ряду 11.
Вставьте перемычку в макетную плату, соединяющую D12 и G13.
Вставьте перемычку в макетную плату, соединяющую D14 и G11.
Вставьте конденсатор в макетную плату от A12 до B11, а пьезодинамик — от A6 до A9 (не забудьте поместить положительный конец на дно).
Поместите кнопку горизонтально посередине макетной платы так, чтобы верхние контакты были включены в E15 и F15.
Вставьте резистор 220 Ом в макетную плату от E6 до A13.
Вставьте перемычку в макетную плату, соединяющую E9 и D15.
Вставьте перемычку в макетную плату, соединяющую G17 и I11.
Поместите потенциометр стороной с двумя контактами вправо, верхним контактом на F7 и нижним контактом на F9.
Вставьте перемычку в макетную плату, соединяющую D8 и B13.
Вставьте перемычку в макетную плату, соединяющую H7 и C12.
Вставьте перемычку в макетную плату, соединяющую H9 и D11.
Вставьте батарею в держатель и поместите ее на макетную плату, подключив минус к черному, а плюс к красному.
При нажатии кнопки включается звуковой сигнал. Вращение потенциометра изменит высоту звука зуммера.

Как макетировать электронные проекты с помощью Raspberry Pi Pico

(Изображение предоставлено Tom’s Hardware)

Скорее всего, вы работали с внутренностями какой-то электроники. Возможно, это было в школе или дома, так что весьма вероятно, что вы поймете основы. Но вы когда-нибудь создавали прототип собственной электронной схемы? Вот где макетные платы становятся чрезвычайно полезными.

Макетные платы — это доступные временные устройства, которые предлагают простой подход к созданию электронных схем. Подобно тому, как художник рисует эскиз перед созданием произведения искусства, макетные платы используются для «наброска» схемы. Компоненты помещаются в макетную плату, и мы используем отверстия макетной платы для создания временных соединений между компонентами. Мы даже можем вставлять микроконтроллеры, такие как Raspberry Pi Pico в макетную плату и используйте их для создания схемы.

Итак, давайте разберем макетную плату, узнаем, как она работает, и используем ее для разработки быстрого проекта с использованием Raspberry Pi Pico.

Что делает макет?

(Изображение предоставлено Tom’s Hardware)

Идея макетной платы довольно проста. Макетная плата покрыта небольшими отверстиями, расположенными в ряды и столбцы, которые электрически соединены друг с другом, и это означает, что мы можем вставлять в них компоненты и выполнять соединения.

Какие типы макетов существуют?

(Изображение предоставлено Tom’s Hardware)

Существует множество различных размеров и форм макетных плат с различным расположением соединительных отверстий.

(Изображение предоставлено Tom’s Hardware)

Распространенный и полезный тип макетной платы имеет соединенные столбцы вдоль длинных краев, которые часто отмечены красной линией и черной линией. Они называются рельсами и предназначены для подключения к напряжению (скорее всего, от 3 до 5 В при работе с Raspberry Pi или Arduino) и для подключения к GND. Как только мы подключаем питание и землю от источника питания, все контакты на соответствующей шине становятся соответствующими контактами напряжения/земли. Макетная плата этого типа часто довольно длинная, но вы можете приобрести половину макетной платы, которая предлагает те же функции в гораздо меньшем корпусе.

(Изображение предоставлено Tom’s Hardware)

Другие типы макетов, такие как мини-макеты, не имеют направляющих, но сохраняют структуру строк и столбцов.

(Изображение предоставлено Tom’s Hardware)

Все контакты на макетной плате расположены в виде строк и столбцов. Столбцы отмечены буквой, строки пронумерованы. Таким образом, A1 будет верхней левой частью доски, а на приведенном выше рисунке J1 — верхней правой.

(Изображение предоставлено Tom’s Hardware)

Ряды соединены вместе, поэтому, если бы мы использовали провод от шины GND к ряду, все контакты в этом ряду были бы соединены.

(Изображение предоставлено Tom’s Hardware)

Но на макетной плате есть разрыв в ряду. В центре доски находится канал, разрез, который разделяет левую и правую стороны доски. Разрыв дает нам больше места для проектов прототипов, но если нам нужно соединить канал, мы можем использовать перемычку, чтобы соединить два ряда вместе.

Как работает макет?

(Изображение предоставлено Tom’s Hardware)

Внутри макетной платы каждый ряд соединен небольшой токопроводящей металлической полосой.

(Изображение предоставлено Tom’s Hardware)

Полоска сложена в форме буквы U и слегка захватывает любой провод, штифт или ножку компонента, которые вставляются через пластиковые отверстия в макетную плату. Это означает, что все элементы, вставленные в одну и ту же полосу, электрически соединены.

Мигание светодиода с помощью макетной платы

Цель этого проекта — понять, как работают макетные платы, и попрактиковаться в создании небольшой схемы на макетной плате. Мы будем использовать Raspberry Pi Pico для мигания внешнего светодиода.

Для этого проекта вам потребуется

Макетная плата половинного размера (открывается в новой вкладке) или полноразмерная (открывается в новой вкладке)
3 шт. вкладка)
Резистор 330 Ом (оранжевый-оранжевый-коричневый-золотой) (открывается в новой вкладке)

1. Вставьте Raspberry Pi Pico в макетную плату. Аккуратно выровняйте штифты и убедитесь, что штифты не погнуты и не сдавлены. Убедитесь, что контакты Pico находятся по обе стороны от зазора посередине макетной платы, чтобы противоположные контакты не были соединены. На многих макетных платах каждый ряд отверстий для штифтов пронумерован, что впоследствии может помочь отслеживать соединения. Другой полезный подход — разместить пико так, чтобы первые контакты на пико использовали первый ряд отверстий на макетной плате, что позволяет легко отслеживать или подсчитывать контакты.

(Изображение предоставлено Tom’s Hardware)

2. Подключите провод от GND Raspberry Pi Pico к отрицательным шинам. Когда кабель USB подключен к Pico и устройство включено, все, что подключено к этой шине, теперь подключено к отрицательному или заземленному соединению. Обратите внимание, что если вам нужно больше соединений, вы можете использовать больше перемычек, чтобы соединить шины питания на одной стороне макетной платы с шинами на другой стороне, чтобы расширить их.

(Изображение предоставлено Tom’s Hardware)

3. Вставьте светодиод с двумя выводами компонентов в отдельные ряды. Светодиоды должны быть подключены определенным образом. Положительная ветвь (соединенная с анодом светодиода) всегда является более длинным проводом. Более короткий провод, подключенный к катоду светодиода, является отрицательным (GND) соединением.

(Изображение предоставлено Tom’s Hardware)

4. Подключите светодиод к шине заземления. С помощью перемычки соедините отрицательный провод светодиода с шиной заземления, которую мы ранее подключали к Pico.

(Изображение предоставлено Tom’s Hardware)

5. Подключите светодиод к контакту 28 через резистор 330 Ом. Подключите любую ногу резистора к ряду макетной платы, подключенному к положительному выводу светодиода. Вставьте другую ногу на другом конце резистора в ранее неиспользованный ряд макетной платы. Используйте другую перемычку, чтобы подключить резистор к контакту 28 на Raspberry Pi Pico.

(Изображение предоставлено Tom’s Hardware)

Управление светодиодом с помощью кода

1. Загрузите и установите Thonny для своей операционной системы.

2. Подключите Raspberry Pi Pico к компьютеру с помощью кабеля microUSB.

3. Откройте Thonny и щелкните Инструменты >> Параметры.

(Изображение предоставлено Tom’s Hardware)

4. Нажмите на вкладку «Интерпретатор» и , чтобы убедиться, что интерпретатор настроен на MicroPython (Raspberry Pi Pico) и что вы видите последовательное USB-устройство (Pico). Нажмите «ОК», чтобы вернуться в редактор. Вы можете найти COM-порт вашего Pico с помощью диспетчера устройств, или с помощью этого полезного инструмента.

(Изображение предоставлено Tom’s Hardware)

5. В редакторе импортируйте две библиотеки MicroPython для работы с GPIO (машина) и временем (utime).

 от штифта импорта машины
import utime

6. Создайте объект, led , который мы используем для установки GPIO 28 в качестве выхода. Пины могут быть входами или выходами. Когда контакт является выходом, мы можем подавать ток на подключенный компонент, в данном случае на светодиод.

 led = Pin(28, machine.Pin.OUT)

7. Убедитесь, что светодиод выключен.

 led.low()

8. Создайте цикл для непрерывного запуска тестового кода.

 while True:

9. Используйте функцию переключения для включения или выключения светодиода при каждом повторении цикла. Toggle установит состояние светодиода в противоположное тому, что оно есть в данный момент. Таким образом, включение становится выключенным, а выключение становится включенным. Это полезная функция для сохранения строки кода.

 led.toggle()

10. Добавьте двухсекундную паузу в код. Это приводит к тому, что светодиод каждый раз включается и выключается на две секунды.

 utime.sleep(2)

11. Нажмите «Сохранить», и сохраните код на Raspberry Pi Pico как blink.py.

(Изображение предоставлено Tom’s Hardware)

12. Нажмите кнопку «Выполнить», чтобы запустить код. Теперь светодиод должен мигать. Если есть ошибка, прочтите сообщение об ошибке, чтобы определить, где произошла ошибка. Если ваш Pico отключен, нажмите «Стоп», чтобы снова подключиться.

(Изображение предоставлено Tom’s Hardware)

Полный список кодов

 из PIN-кода импорта машины
импортировать ютайм
светодиод = Pin(28, машина.Pin.OUT)
светодиод.низкий()
пока верно:
 led.

Макетные платы и перемычки Макетные платы ( монтажные)

Продиэлком

Беспаечная макетная плата.

Как устроена беспаечная макетная плата?

Советы по использованию беспаечных макетных плат.

Экранирование макетной платы.

Подготовка беспаечной макетной платы перед работой.

Макетные платы в Украине. Цены на Макетные платы на Prom.ua

Макетная плата [База знаний]

Теория

КОМПОНЕНТЫ

ARDUINO

RASPBERRY

ИНТЕРФЕЙСЫ ПЕРЕДАЧИ ДАННЫХ

Для чего нужна макетная плата?

Одноразовые монтажные платы

Беспаечные макетные платы (breadboard)

Макетная плата мини ZY-25 25 точек

Макетная плата

Содержание

Эволюция

Альтернативы

Беспаечный макет

Типовые характеристики

Автобусы и клеммные колодки

Диаграмма

Соединительные провода

Современные беспаечные макеты

Высокие частоты и мертвые ошибки

Ограничения

дальнейшее чтение

Смотрите также

Рекомендации

внешняя ссылка

Что такое макетная плата и как ее использовать?

Что такое макетная плата?

Интегральные схемы (IC) и двухрядные корпуса (DIP)

Как сегодня используются макетные платы?

Контакт питания

Что делать, если у вас нет макетной платы?

Макетная плата против макетной платы

Печатные платы (PCB)

Сделайте свои первые шаги с Arduino или Raspberry Pi

Типы, соединения, преимущества и недостатки

Характеристики и характеристики

Типы макетных плат

Макетные платы без пайки

Преимущества

Недостатки

Макетные платы для пайки

Преимущества

Недостатки

Соединения/компоновка макетной платы

Буквы

Числа

Клеммные колодки

Шины питания

Строки и столбцы

Клеммные колодки

Металлические зажимы

Соединительные штифты

Настольные блоки питания

Подключение интегральных схем на макетной плате (поддержка DIP)

Провода для макетных плат

Проволочные перемычки

Комплект соединительных проводов

Соединительные провода

Альтернативы

Преимущества

Недостатки

Использование/приложения

Различные способы питания макетной платы

Использование платы Arduino

Использование батареи

Как пользоваться макетной платой?

Распространенные ошибки

Советы по безопасности для макетной платы

Размеры макетных плат

Как выбрать макетную плату?

Комплект макетной платы без пайки: большой — Digilent
