Ультралинейный усилитель А класса (опыт конструирования усилителя JLH 1969)

Не секрет, что усилители, работающие в А классе, обеспечивают наивысшее качество звучания по сравнению с усилителями, работающими в классе B, AB и D. В интернете много информации почему это так. Увы, большинство производителей усилителей данный класс обходят стороной из-за низкого КПД усилителя (до 80% мощности рассеивается в виде тепла). Те же экземпляры, которые можно найти в продаже, стоят безумных денег.
К счастью, изобретатель Джон Линсли Худ (John Linsley-Hood) разработал и опубликовал в 1969 году схему простого усилителя А класса мощностью 10 Вт. Такой мощности достаточно для домашнего воспроизведения музыки на высокочувствительных колонках (от 90 Дб). В интернете все отзывы о качестве звучания усилителя JLH только положительные. Это меня подкупило и я решил самостоятельно собрать усилитель Худа в оригинальной версии 1969 года.


Подробно рассказывать об истории создания усилителя JLH 1969 и схемотехнике нет смысла, очень детальная информация есть на портале aovox.

com. В посте расскажу лишь об основных этапах конструирования.
За основу была взята схема, изображенная на рисунке:

Обратите внимание, что напряжение и номиналы некоторых деталей зависят от сопротивления АС. В данной схеме конденсатор С2 слишком малой емкости, что ведет к завалу АЧХ на НЧ. Я применил конденсатор емкостью 2.2 мкФ.

В своей реализации использовал импортные транзисторы, основываясь на рекомендациях тех, кто уже экспериментировал с разными вариантами транзисторов (VT1 — BC560CTA, VT2 — 2SC5707, VT3 и VT4 — 2SC5200).

Остальные компоненты взял с учетом нагрузки 8 Ом (в соответствии с таблицей). Резистор R8 лучше сделать подстроечным для более простой настройки тока покоя.

Итоговая схема:

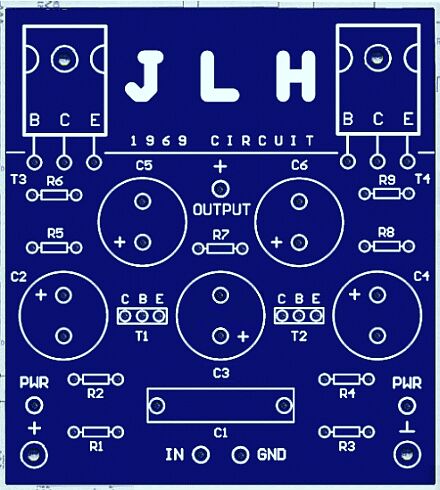

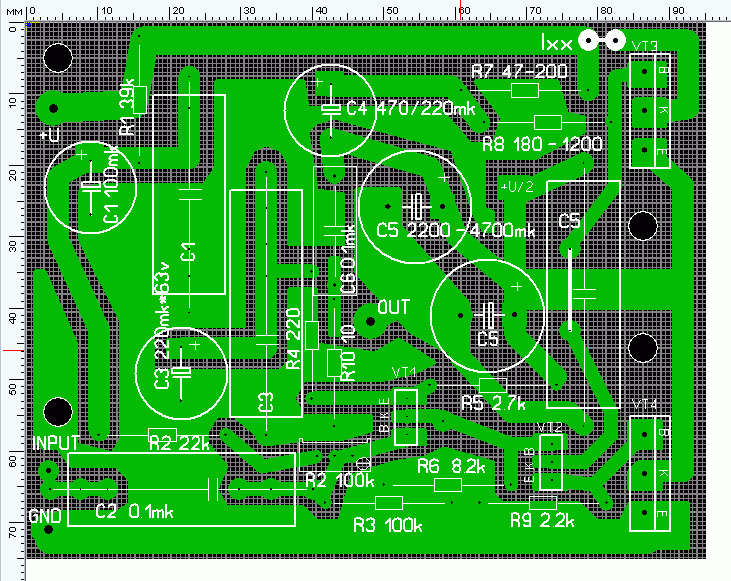

Разводку печатной платы усилителя сделал в программе Sprint-Layout. Плату изготовил методом ЛУТ. Скачать печатку можно по ссылке.

Для удобства настройки тока покоя, я не стал впаивать в плату коллектор транзистора VT3. Т.к. при настройке в разрыв цепи подключается амперметр. После настройки тока покоя, просто соединил проводом коллектор транзистора с дорожкой на плате.

Питать усилитель лучше от стабилизированного источника напряжения. Мощность трансформатора должна быть достаточной для обеспечения постоянного тока 1,2 А на канал при напряжении 30 В. Я использовал тороидальный трансформатор с двумя отдельными выходными обмотками ТТП250 (2×25В, 4А). Трансформатор имеет большой запас по мощности, что в принципе не обязательно.

Стабилизатор реализован на микросхеме КР142ЕН22А (в 2-х экземплярах: для левого и правого канала усилителя) с регулировкой напряжения до 30 Вольт, что позволяет точно выставить напряжение в 27 Вольт и, при необходимости, изменить его. Схема включения КР142ЕН22А очень простая (изображение взято с просторов интернета):

Емкость конденсаторов в выпрямителе составила 32000 мкФ (на канал). Как показала практика этого с лихвой хватает для абсолютного исключения фона в динамиках. Нет смысла делать емкость больше.

Для источника питания сделаны отдельные платы (с учетом компоновки в корпусе усилителя и размеров имеющихся деталей, ссылка на файл). Скачать печатку можно по ссылке.

Кстати, для версии 1969 года, благодаря выходному электролитическому конденсатору, нет необходимости делать схему софтстарта и защиты АС от появления постоянного напряжения. Что сильно упрощает общую конструкцию.

Выходные транзисторы, диодный мост и микросхема стабилизатора нуждаются в хорошем охлаждении. Для усилителей А класса сильный нагрев — неизбежное зло. Это нужно учитывать при выборе корпуса для усилителя JLH. Я заказал на Aliexpress корпус с огромными радиаторами. Он идеально подходит для этого усилителя:

Качество изготовления китайского корпуса отменное, придраться не к чему!

Диодный мост, микросхему стабилизатора и выходные транзисторы одного канала разместил на общем радиаторе:

Настройка

Настройку рекомендую выполнять отдельно для каждого канала.

Порядок следующий:
1. Замкнуть аудио вход.
2. Установить подстроечные резисторы усилителей в среднее положение.
3. Подключить амперметр в разрыв цепи коллектора транзистора VT3.
4. Установить напряжение на стабилизаторе ~16 вольт (для исключения появления высокого тока покоя при первом включении и пробоя выходных транзисторов в случае ошибок в монтаже).
5. Установить с помощью резистора R2 половину напряжения питания в точке соединения эмиттера и коллектора выходных транзисторов.
Далее итерационно:
6. С помощью подстроечного резистора R8 установить ток 1.2 Ампера.
7. Поднять на пару вольт напряжение питания, при этом ток будет расти. Нужно контролировать по амперметру, чтобы ток не превышал 2 А.
8. Снизить ток с помощью R8 до 1.2 А.
Повторяя пункты 6,7,8, доводим напряжение питания до требуемых 27 Вольт.

Борьба с фоновыми помехами
Некоторые из тех, кто уже повторял конструкцию усилителя, жаловались на фоновые помехи (гудение в колонках на частоте электросети). В моем случае фон также был, причем только в одном канале. Уровень фона был несильным, т.е. слышно с расстояния ~0.3 метра от АС. Тем не менее он мне не давал покоя :). Исходя из логики, раз фонит только один канал, значит дело не в плохой работе фильтра/стабилизатора или разводке сигнальных/силовых цепей (все идентично), а в чем-то другом. Пришлось поэкспериментировать и достать бубен. Проблему в итоге я решил так: припаял провод от земляной точки платы «фонящего» канала к металлическому корпусу регулятора громкости… И о чудо! Фон исчез! В колонках абсолютная тишина.

Итоговый вид усилителя


Прослушивание

Звучание усилителя оказалось ожидаемо нейтральным. Минимализм схемотехники в лучшую сторону сказывается на качестве звучания усилителя. Звучит он очень натурально и прозрачно на любой громкости в пределах 10 Вт своей мощности. Искажения, как и фон, абсолютно не слышны и не влияют на общее звучание системы. При непосредственном сравнении JLH с усилителем, реализованным на микросхеме, предпочтение однозначно отдаешь JLH.

Разница очень заметна на слух и выражается в более чистом и мягком звучании JLH на высоких частотах.
После сборки и прослушивания этого усилителя, абсолютно пропало желание покупать какой-либо другой усилитель, т.к. характеристики и качество звучания JLH приближаются к топовым образцам усилителей, выпускаемых промышленно. Наоборот, есть желание собрать еще один такой же, чтобы реализовать полный биампинг на активном кроссовере.
К сожалению, у меня нет возможности сравнить звучание с ламповым усилителем, но судя по отзывам, JLH звучит сравнимо или даже лучше ламповых. Удивительно, что такая простая схема легко уделывает гораздо более сложные и дорогостоящие конструкции!

PS
Из-за особенности усилителей, работающих в классе А, бОльшая часть мощности расходуется на рассеивание тепла. Усилитель серьезно греется даже при достаточно большой площади радиаторов. В моем случае корпус нагревается до 50-55 градусов.

Опыт реализации активного биампинга на двух усилителях JLH
История сборки усилителя JLH для Александра

Архивы Лаборатория начинающего радиолюбителя — Страница 2 из 18

Найти:

Posted on

01. 09.2021 by admin

С.Якимов Усилитель ЗЧ с полевыми транзисторами. — Радио, 2021, №7, с.7, 8

Данная статья посвящена доработке УМЗЧ опубликованного в журнале Радио №4, с.10, 11 (А. Зыков Усилитель ЗЧ с полевыми транзисторами):

!!!Коллектор VT3 должен быть подключен к правому выводу R3, резистор R11 при работе на АС не нужен!!!

Собственно доработка усилителя заключается в замене VT5 (IRFZ24N) на более «музыкальный» IRL540N (имеет относительно малую входную ёмкость — 1800 пФ, хорошую для усилителя звука крутизну — 14 А/В и малое пороговое напряжение затвор — исток — 1-2 В. В качестве VT4 (IRF9Z24N) лучше применить IRF9540N (более близкий по параметрам к IRL540N). Для дальнейшего улучшения характеристик усилителя сопротивление R8 необходимо уменьшить до 10 кОм, резистор R9 (470 Ом) следует заменить на 1 кОм, а транзистор VT2 (КТ502Е) на BC560C (c коэффициентом передачи порядка 500). ОУ можно заменить на TL071, что позволит увеличить питание до +/-15 В.

Данные доработки позволили получить 10 Вт при коэффициенте гармоник порядка 0,05..0,07%.

Posted on by admin

Д.Панкратьев Стереофонический УМЗЧ на лампах 6С33С. — Радио, №6, с. 22-25, №7, с.9-18.

Ниже представлена схема однотактного лампового усилителя мощности на выходных лампах 6С33С, работающего в классе А. Лампа 6С33С предназначена для использования в качестве регулирующего элемента в электронных стабилизаторах и по умолчанию не относится к «звуковой». Основной недостаток лампы — большой ток накала, однако она имеет большую рассеивающую мощность анода и малое внутреннее сопротивление, что позволяет построить усилитель и с бестрансформаторным выходом.

В УМЗЧ могут быть применены:

Транзистор 2SC2371 или КТ940А (при уменьшении сопротивления R1 в два раза). Транзистор VT2 — IRF830, IRF840, транзистор VT3 — 2N3739, VT4 — DC547 или любой из серии КТ3102.

Стабилитрон VD1 — 1N4739-1N4744 c напряжением стабилизации 9,1..15 В, VD14 — 1N4738 или КС175А, КС182А, VD15 — 1N4733, 1N4734, КС151A, КС156А. Диоды VD2-VD5 — 1N5404 — 1N5408 (или аналогичные с прямым током не менее 3А и обратным напряжением не менее 600В), VD6-VD13 — любые из серии 1N400х.

Конденсаторы С2, С3 — серии МБМ на номинальное напряжение 160В, С5 — МБГО-1, МБГО-2, МБМ на напряжении не менее 160 В, С7, С9, С12 — МБМ на напряжение 500 В, С1, С4, С6, С8, С14-С16 — К50-35, К50-68, С11 — Elco 3,3-4,7 мкФ на напряжение 450В, С11, С13- Hitachi RMHCG FA, HCG FA 1500 мкФ на напряжение 450 В.

Все резисторы (кроме R17 — ПЭВ-7,5 620-680 Ом) — МЛТ или С2-33Н.

Описание конструкции и настройки приведено в указанном выше источнике.

Posted on by admin

  • Г.Мортынов Система автоматического полива для дачного участка. — Радио, №6, 2021, с. 37, 38

Ниже приведена схема устройства для организации автоматического полива приусадебного участка:

Полный комплект состоит из контроллера уровня воды (в ёмкости/колодце/скважине..), готового устройства — недельного таймера Timer-2 (Horoz Electric) или аналогичного и системы полива, состоящей из насоса и распылителей (или капельной системы).

Печатную плату и прошивку МК можно скачать архивом здесь.

Posted on by admin

Н.Салимов Высоковольтный источник питания. -Радио,№6, 2021, с.18-20

Схема приведенного ниже источника питания обеспечивает на выходе высоко напряжение 250В с током нагрузки до 0,4А и защитой при превышении тока 0,6А, а также имеет в своем составе двухполярный источник с выходным напряжением +/-12В. Подробное описание и настройка описаны в источнике.

В качестве трансформатора применен анодно-накальный TorAN мощностью 150 Вт. Для получения двухполярного напряжения используются накальные обмотки по 6,3В, соединенные последовательно.

Posted on by admin

  • Усилитель мощности 2.1 на TDA7377 от UNISIAN
  • Усилитель мощности 2.0 на 2-х TDA7293 от UNISIAN
  • Комплект KIT усилителя с выходом на полевых транзисторах IRF250 (GHXamp 1969 FET)

В статье представлен обзор конструкторов (KIT наборов) УМЗЧ, предварительных усилителей и регуляторов тембра которые можно приобрести в интернет магазинах, в частности на AliExpress.

Усилитель мощности 2.1 на TDA7377 от UNISIAN

Данный конструктор усилителя мощности основан на микросхеме TDA7377, имеющей в составе 4 усилителя, которые можно включать по отдельности на 4 канала или комбинировать для получения 3-х или 2-х каналов. Отличительная черта микросхемы — однополярное питание 12-18В. В наборе присутствуют все необходимые для сборки детали кроме трансформатора питания. Из недостатков — в регуляторе тембра вместо резисторов 22 кОм оказались 2,2 кОм. В принципе работает все и с ними. Правильно собранный УМЗЧ в дополнительном налаживании не нуждается. Кроме того, имеет вполне законченную конструкцию не требующую дополнительных модулей. При сборке необходимо не забыть использовать термопасту при креплении микросхемы к радиатору.

В усилителе используется следующее типовое включение микросхемы для получения на выходе стерео + басовый канал (2.1):

В KIT наборе используются другие номиналы конденсаторов

Кроме того, в составе конструктора присутствует предварительный усилитель на ОУ NE5532, трехполосный регулятор громкости/тембра (НЧ, СЧ+ВЧ, общий), выпрямитель с ёмкостным фильтром.

Заявленная выходная мощность УМЗЧ на сайте продавца: 18 Вт + 18 Вт, бас 30 Вт (для питания от источника переменного напряжения 12 В 5 А и нагрузки 4 Ом на канал). Замечу, что штатный диодный мост для получения максимальной отдачи от усилителя потребуется заменить на более мощный, как и установить больший по площади радиатор на микросхему. Трансформатор при этом необходимо использовать с напряжением на вторичной обмотке 12 В и током не менее 5 А. Можно также исключить из схемы диодный мост и запитать усилитель от импульсного источника питания с выходным напряжением 12-18 В и выходным током не менее 4 А (хотя вполне удовлетворительно усилитель работает от импульсника 18 В 2 А на АС от SVEN SPS-821, 2.1 (собственно, данный набор и приобретался для замены штатного в АС усилителя). Кроме того, питание от импульсного ИП значительно снизило фон 50 Гц, отчетливо слышимый при отсутствии входного сигнала.

При использовании питания для внешних воспроизводящих устройств DC Out (как показано на рисунке выше) приводит к появлению ВЧ фона. Лучше использовать отдельный ИП.

Хотелось бы обратить внимание, что ждать от данной схемы каких-то потрясающих результатов в части звучания и выходной мощности не стоит.

Усилитель мощности 2.0 на 2-х TDA7293 от UNISIAN

KIT набор включает печатную плату, набор деталей, радиатор (можно заказать без него, будет на 5$ дешевле). На плате кроме стереоусилителя на 2-х TDA7293 и ОУ NE5534, OP07 имеется ёмкостной фильтр и узел защиты АС. Рекомендованный трансформатор со вторичной обмоткой 2х32В и мощностью не менее 200 Вт (в этом случае с УМЗЧ можно выжать по 100 Вт на канал). Минимальное питание УМЗЧ — 2х12 В переменного тока.

Следует обратить внимание на то, что плата усилителя не имеет регулятора тембра и громкости, поэтому придется дозаказать дополнительные модули.

При сборке УМЗЧ штатные термопрокладки из резины надо заменить на слюдяные!, особенно, если планируется эксплуатировать усилитель на максимальной мощности. В этом случае также необходимо будет использовать принудительное охлаждение. Правильно собранный усилитель не требует дополнительных настроек.

На плате предусмотрена возможность установки перемычек:

Комплект KIT усилителя JLH с выходом на полевых транзисторах IRF250

В Китайских магазинах данный усилитель позиционируется как повторение схемы британского аудиофила-радиолюбителя J. Hood (JLH Джона Линсли Худа), разработанной еще в 1969г. Усилитель мощности имеет в своем составе всего 4 транзистора.

Оригинальная схема УМЗЧ JLH

Однако, УМЗЧ из набора хоть и похож, однако собран с использованием полевых выходных транзисторов по несколько доработанной схеме:

Нумерация компонентов приведена как на печатной плате

Плюс данного УМЗЧ: простота (в том числе и настройки), это класс»А», можно поэкспериментировать с парами выходных транзисторов и другими компонентами, имеет весьма неплохое звучание. Ток покоя и напряжение средней точки регулируются подстроечными резисторами, установленными на плате. Ток рекомендуется выбирать в диапазоне 10 — 200 мА, многие оставляют комментарии, что хороший результат достигается при значении 20..30 мА. Схему можно питать постоянным напряжением 30 — 60 В, заявленная в описании мощность на выходе 1 — 30 Вт, но стоит оговориться, что 30 Ватт достичь не получится)) (ориентировочно, до 10 Ватт). Детали из комплекта больше подходят под нагрузку 8 Ом, однако УМЗЧ работает и на нагрузке 4 Ом. При желании можно подобрать ёмкость конденсаторов (в том числе С1) и типы применяемых транзисторов на слух и/или проведя измерения АЧХ и искажений.

Рекомендации по сборке и налаживанию:

Транзисторы устанавливаются на теплоотводы через слюдяные прокладки. Площадь теплоотвода тем больше, чем больше ток покоя (либо используем принудительное охлаждение). Первое включение лучше осуществить от блока питания с ограничением тока и с напряжением не более 20 В. Осуществить настройку: выставляем среднее значение напряжения VR1 (перед пайкой выставлен в среднее значение сопротивления), выставляем необходимый ток покоя VR2 (перед пайкой выставлен в максимальное значение сопротивления), затем подключаем рабочий блок питания и повторяем операции, затем прогреваем с пол часа и повторяем ранее описанную операцию.

Из рекомендаций и комментариев по повторению данного комплекта усилителя:

  • Входной транзистор — BC550, драйвер — BD139-16, на выходе — IRFP240, ёмкость на выходе — 6800, ток покоя — 300 мА при питании — 24 В.

Posted on by admin

Источник: Д. Елюсеев Блок питания трансформатора Тесла с микроконтроллерным управлением. — Радио, 2010, №7, с.23-25

Смотрите также материалы на сайте http://classictesla.com/ (англ.)

Трансформатор Тесла — источник высокочастотного высокого напряжения, позволяющий проводить красивые и эффектные эксперименты. Он был изобретён в 1896 г. Николой Тесла и использовался им как для доказательства, что переменный ток значительно менее опасен для человека, чем постоянный, так и для опытов по передачи энергии на расстояние без проводов. Первые трансформаторы работали на частоте 30..40 кГц, что было обусловлено возможностью электромашинных генераторов. Данный фактор и обуславливал большие размеры трансформатора, так как он работает на резонансной частоте вторичной обмотки, которая зависит от её размеров. Повысив частоту в разы можно получить рабочее устройство прямо в квартире.

Особенность представленного в статье устройства для питания трансформатора Тесла (тип SSTC) — возможность формирования кроме разрядов (стримеров) также и звуковых эффектов, за что в схеме отвечает микроконтроллер (формирует импульсы запуска длительностью 1 мс и паузы длительностью 8, 10, 12, 14 и 20 мс в зависимости от выполняемой программы 1..5 (переключение последовательно кнопкой SB1)). В микроконтроллер можно «зашить» при желании и простейшую мелодию.

Трансформатор Т1 (вторичная обмотка 20..30В с током не менее 3А) с выпрямителем по схеме удвоения напряжения на диодах VD1, VD2 питает напряжением 40..60В каскад на полевом транзисторе VT1. Трансформатор Т2 питает микроконтроллер ATiny13, генератор с регулируемой частотой импульсов в диапазоне 300-900 кГц на микросхеме 74HC14 (КР1564ТЛ2) и драйвер полевого транзистора DA3 UCC37322P. При желании на оставшихся свободными элементах DD1 можно собрать генератор импульсов заменяющих микроконтроллер.

Транзистор VT1 IRFP460 необходимо подбирать по условию: допустимое напряжение сток-исток не менее 200В, максимальный ток стока — 10 А.

Трансформатор Тесла представляет собой две катушки:

I — намотана изолированным монтажным проводом диаметром 2,5..4 мм на каркасе диаметром 110 мм и содержит 5 витков, II — намотана на каркасе диаметром 7-8 см и содержит примерно 1000 витков в один слой эмалированным проводом диаметром 0,2 мм. Верхний конец обмотки II снабжен медным заостренным штырём. Трансформатор Тесла (примечание: индуктивность вторичной обмотки и её собственная ёмкость образуют колебательный контур) работает на эффекте резонанса, за счет которого и происходит многократное повышение напряжения по сравнению с расчетным на основе отношения количества витков обмоток. Основной фактор, определяющий резонансную частоту вторичной обмотки — её размеры. Методика измерения частоты описана в источнике, но её можно и оценить использую программу для расчета трансформатора Тесла, например, VCTesla.

Микроконтроллер прошивается программой и конфигурируется согласно таблицы (точнее, такие настройки должны быть с завода по умолчанию):

В журнале Радио 11/2010 и 12/2010 автор опубликовал статью Трансформатор Тесла — разновидности, эксперименты, где привел описание еще двух типах конструкций: SGTC (на основе искрового разрядника) и VTTC (с генератором на электронной лампе).

Генератор типа SGTC на сегодняшний день можно сделать используя трансформатор из микроволновой печи:

Конденсаторы С1-С4 также берутся из микроволновки, желательно, чтобы они содержали встроенные резисторы. Дроссель L1 от балласта для люминесцентных ламп, расстояние между электродами разрядника FV1 — 2 мм. Катушка I трансформатора Тесла аналогична конструкции описанной вначале, только сделана в виде расширяющегося конуса, катушка II на резонансную частоту — 600 кГц, конденсаторами С5-С8 настраивают на туже частоту последовательный колебательный контур.

Обратите внимание, что прикасаться к элементам устройства можно только после отключения трансформатора от сети и разрядки всех конденсаторов!

Posted on by admin

Источник: О. Платонов Двухтактный стереоусилитель на 6П14П. — Радио, 2010, №5, с.14-16

Усилитель имеет следующие характеристики:

  • Полоса рабочих частот (по уровню -3 дБ), Гц: 25-22000
  • Номинальная (максимальная) выходная мощность, Вт: 3 (8)
  • Номинальное сопротивление нагрузки, Ом: 8
  • Режим выходного каскада на пентодах 6П14П: напряжение на аноде 250 В, ток покоя в цепи катода 60 мА.

Особенностью усилителя является использование источника тока в выходном каскаде на КР142ЕН5В (суммарный ток покоя устанавливается 120 мА, а лампы необходимо подобрать по максимально одинаковому току), что позволяет повысить линейность АЧХ. Первый каскад собран на двойном триоде 6Н3П — при средних значениях крутизны и коэффициента усиления имеет особенность — симметричную цоколевку, что удобно при монтаже (как печатном, так и навесном). Также в схему добавлены индикаторы мощности на 6Е1П.

В усилителе используются:

  • Сетевой трансформатор ТС-160, дроссель от телевизора «Рекорд-312» или подобного.
  • Выходные трансформаторы от радиолы «Урал-114».
  • Резисторы — МЛТ, конденсаторы — БМТ, МБМ и др.
  • Оксидные конденсаторы — JAMICON или аналогичные.

Дроссель и выходные трансформаторы можно изготовить самостоятельно:

Выходные трансформаторы наматывается на броневом или витом разрезанном магнитопроводе сечением 4..5 см2. Индуктивность его первичной обмотки должна составить не менее 30 Гн. Первой наматывается часть вторичной обмотки — 20 витков ПЭВ-1 0,5, затем, после слоя изоляции, первичная проводом ПЭВ-1 0,112 с отводами от 1280-го, 1590-го, 1900-го витков, после этого добавляют еще 1280 витков. После прокладки изоляции наматывают вторую часть вторичной обмотки — 37 витков ПЭВ-1 0,5. Коэффициент трансформации — 0,0175.

Posted on by admin

Источник: Д. Кибардин Ламповый УМЗЧ с «электронным трансформатором» в блоке питания. — Радио, 2010, №4, с.12-13

Частота повторяемости электронных устройств зависит, в том числе, от их простоты. В приведенной ниже схеме лампового УМЗЧ (всего на двух лампах 6Ф3П) автор ушел от применения малодоступных на сегодняшний день трансформаторов для ламповой электроники и использовал «электронный трансформатор» для питания галогенных ламп с выходом 12В (на выходе таких трансформаторов переменное высокочастотное напряжение).

УМЗЧ построен по однотактной схеме с использованием выходных трансформаторов заводского изготовления ТВ31-9. Особое внимание в данном усилителе следует обратить на питание ламп. Электронный трансформатор имеет на выходе напряжение 12 В, поэтому накал 2-х ламп соединен последовательно (это можно делать только для ламп с одинаковым накальным током). Высокое напряжение получают с обмотки трансформатора Т2, изготовить который несложно. Его наматывают на кольце К35х20х10 из феррита М2000НМ. Первичка содержит 12 витков ПЭВ-2 1,5, вторичка — 180-240 витков провода ПЭЛШО 0,25. Можно использовать и готовые подходящие импульсные трансформаторы (например, от блока питания телевизора ЗУСЦТ). Диоды VD1, VD2 необходимо взять с рабочей частотой более 50 кГц и током 2 А. В схеме диоды установлены последовательно в связи с тем, что их обратное напряжение 200 В, что ниже необходимого. Номиналы резисторов R9, R10 выбирают исходя из значений анодного тока ламп, при токе 50 мА достаточно мощности резисторов 2 Вт. Конденсаторы 1С2, 2С2, С7 — пленочные К73-17.

При налаживании «электронный трансформатор» подключают через лампу накаливания мощностью 100-200 Вт.

Posted on by admin

Источник: К. Филатов УМЗЧ с полевыми транзисторами IRFZ44 (Радио, 2/2009, с.14-17; 3/2009, с.15-17)

Выходной каскад УМЗЧ выполнен на 2-х полевых транзисторах с квазикомплементарной структурой с изолированным затвором. ООС в усилителе ограничена до 18 дБ.

По результата моделирования в MicroCap данный УМЗЧ показал следующие результаты:

  • Полоса пропускания по уровню -3 дБ: 1,2 Гц — 310 кГц.
  • Неравномерность АЧХ в диапазоне 20 Гц ..20 кГц не превышает 0,1 дБ.
  • Отклонение фазово-частотной характеристики на граничных частотах 20 Гц и 20 кГц составляет +/-6о.
  • Общий коэффициент гармоник 0,023% при выходной мощности 63 Вт.
  • Коэффициент интермодуляционных искажений при выходной мощности 64 Вт — 0,174%.

При этом взамен отечественных деталей использовались следующие аналоги:

  • КС216Ж — 1N3025
  • КС139А — 1N3823
  • КД521А — 1N4148
  • КТ315А — 2N2712
  • КТ313А — 2N2905
  • КР544УД2А — LF357 (данный ОУ имеет более широкую полосу пропускания)

Фактические параметры УМЗЧ оказались следующими:

  • Диапазон воспроизводимых частот, Гц: 1,3 … 160000
  • Чувствительность, В: 1
  • Номинальная выходная мощность, Вт: 60
  • Полный коэффициент гармоник, %: 0,04
  • Отношение сигнал/шум при замкнутом входе, дБ (взвешенный/невзвешанный): 101/88
  • Выходное сопротивление, Ом: 0,08
  • Скорость нарастания выходного сигнала, В/мкс: 20

Порядок сборки и наладки:

  1. На печатную плату устанавливаются радиоэлементы кроме VT3 и VT4.
  2. Места установки выходных транзисторов на теплоотводе тщательно зачищаются и полируются, VT3 устанавливают через слюдяную прокладку толщиной не более 0,05 мм. использование теплоотводящей пасты обязательно. Также необходимо проверить сопротивление изоляции между стоком VT3 и теплоотводом, оно должно быть более 10 МОм.
  3. Устанавливают печатную плату и теплоотвод на общий кронштейн, подпаивают ПТ. Теплоотводы разных каналов должны быть изолированы друг от друга.

Транзисторы VT3 и VT4 ИП устанавливают на отдельных игольчатых теплоотводах с основанием не менее 125х47х4,5 мм. Транзистор VT1 управления вентиляторами устанавливается на алюминиевую пластину 30х40х2 мм.

В УМЗЧ применены:

  • Резисторы С2-33Н и МЛТ, СП3-19 (R18).
  • Оксидные конденсаторы К50-35, JAMICON, керамические С13, С14 — группы КМ.
  • Транзистор КТ315 с любым индексом или установить КТ3102А. Транзистор VT2 можно заменить на КТ313Б, КТ644А (Б), BC212A, BC526A, 2N2907A, 2SA876H.
  • ОУ КР544УД2 заменим с учетом цоколевки на К574УД1Б, LF357.
  • Катушку L1 наматывают на отрезке пластмассовой трубки диаметром 7 мм. Она содержит два слоя (11+10) витков провода ПЭВ-2 0,8.
  • Выпрямительные диоды для БП на обратное напряжение не менее 200 В и ток 5 А.

УМЗЧ питается от двухполярного источника напряжением +/- 30В мощностью из расчета, что один канал при выходной мощности 60 Вт потребляет ток 1,75 А. Возможно применение импульсного ИП. Схема стабилизатора для УМЗЧ ( с внутренним сопротивлением 0,06 Ом) показана ниже:

Для эффективного охлаждения радиаторов применены вентиляторы включенные по схеме:

Напряжение на вентиляторах зависит от уровня входного сигнала и меняется от 6 В до 12 В на каждом. Следует отметить, что вентиляторы создают импульсную помеху амплитудой 0,8В, длительностью 20 мкс и частотой следования 180-340 Гц.

Налаживание УМЗЧ заключается в установке тока покоя выходных транзисторов и проверке выходной мощности на частоте 1 кГц. Первоначально движок резистора R18 устанавливают в нижнее по схеме положение, включают питание вентилятора, включают УМЗЧ на пониженном напряжении (+/- 20 В) от источника с ограничением тока 1,5..2А. Убедившись, что на выходе постоянная составляющая близка к нулю и УМЗЧ усиливает входной сигнал, проверяют работу резистора R18: при перемещении движка вверх (по схеме) ток покоя должен плавно нарастать. Если так и происходит, можно подать рабочее напряжение и установить ток покоя 0,15..0,2А.

Для стабилизации тока покоя R18 можно заменить на параллельно включенные постоянный и термо- резисторы, подобрав их номиналы так, чтобы ток не зависел (минимально зависел) от температуры. Терморезистор крепится на радиатор совместно с выходными ПТ.

Posted on by admin

Источник: О. Платонов УМЗЧ на лампах 6П36С в классе А. — Радио, 2010, №3, с.14-17.

УМЗЧ описанный автором рассчитан на выходную мощность 15 Вт на нагрузке 8 Ом, имеет заявленную полосу рабочих частот 40…80000 Гц при неравномерности 3 дБ. Выходной касках усилителя работает в классе с фиксированным смещением. Ток покоя ламп VL3 и VL4 после 15 минутного прогрева устанавливается в пределах 90-100 мА (регулируют раздельно для каждой лампы подстроечными резисторами R10, R14).

В блоке питания применен доработанный трансформатор NC-270-1 с магнитопроводом ПЛ. Без разборки трансформатора с его жвух катушек были удалены все накальные обмотки (по 9 витков), затем проводом ПЭЛ-2 2 мм были намотаны новые обмотки по 6,3 В (тоже 9 витков). Каждая из них питает подогреватели ламп одного канала.

О деталях и конструкции усилителя:

  • Вентилятор для охлаждения можно использовать любой от блока питания компьютера, но лучше выбрать малошумящий.
  • Индикатор уровня сигнала — М42305 или аналогичный на 50-200 мкА.
  • В блоке питания используются дроссели от старых ламповых телевизоров, но можно применить и другие с подходящими параметрами: L1, L2 — 0.4 Гн, L3 -5 Гн.
  • Резисторы марок МЛТ, МОН, ВС или аналоги соответствующей мощности.
  • Неполярные конденсаторы — пленочные полиэтилентерефталатные К73-9, К73-16 или К73-17 на напряжение не ниже 400 В.
  • Оксидные конденсаторы Jamicon или К50-35, К50-26, К50-27.
  • Выходной трансформатор выполнен на базе сетевого трансформатора ТС-90 с магнитопроводом ШЛ. Со штатных катушек удалены все обмотки и на их место намотан внавал жгут из 9 проводников ПЭЛШО: 7х ПЭЛШО-0,33 (первичка), 2х ПЭЛШО-0,8 (вторичка). Схема соединения обмоток показана ниже:

Жгут из 9 проводников длиной около 10 м наматывают на каркас каждой катушки до его заполнения (примерно 70 витков), затем катушки проваривают в парафине на водяной бане в течении 2 мину.

Всё об усилителе JLH. Часть IV — немного эзотерики.

Усилитель мощности JLH из разряда тех конструкций, в которых качество звучания зависит практически от каждого элемента. Поэтому для получения достойного результата настоящему меломану к этому вопросу стоит отнестись очень серьёзно. Ну а для аудиофилов с последней неизлечимой стадией болезни (когда отслушиваются направления проводов, конденсаторы одного типа, но разных производителей, ставятся позолоченные разъёмы и т.д.) здесь для экспериментов просто поле не паханное.

Между тем, за долгие годы популярности и, благодаря большому количеству повторений этой конструкции, наработались вполне осмысленные и обоснованные рекомендации по выбору элементной базы и улучшению усилителя мощности JLH. Ниже представлены основные рекомендации, хотя даже среди них попадаются советы «холиварного» уровня. Имейте это в виду!

Ниже речь пойдёт о двух вариантах усилителя JLH.

Первый вариант — это оригинальная схема 1969 года. Она до сих пор пользуется популярностью из-за своей простоты и высокого качества звучания:

Второй вариант — это версия 1996 года. Здесь автор изменил цепи смещения и типы транзисторов для повышения стабильности и облегчения процесса настройки усилителя.

Увеличение по клику

Доработки.

Для расширения полосы частот в области НЧ можно увеличить ёмкость входного конденсатора до 1мкФ…2,2мкФ. И самое место тут полипропиленовому конденсатору. Для аналогичных целей, а также снижения искажений в низкочастотной области следует увеличить ёмкость и в цепи отрицательной обратной связи. Здесь можно поставить конденсатор на 470 мкФ…1000 мкФ. Эксперименты, проведенные с оригинальной схемой 1969 года, показали, что оптимальной является ёмкость в 470 мкФ. При больших значения бас становился жирным, но терялся объём и при этом смазывалась детальность на высоких частотах. Так что всё хорошо в меру!

Как-то стало считаться хорошей практикой шунтирование электролитических конденсаторов плёночными конденсаторами ёмкостью около 100 нФ. Подразумевается, что это улучшает передачу высоких частот и быстродействие таких цепей. Есть и противоположное мнение — хорошая топология не нуждается в каких-либо дополнительных ухищрениях. «Холивары» на эту тему могут вестись бесконечно, но многие, повторившие усилитель мощности JLH, отмечают, что подобное шунтирование в данной конструкции действительно вредно! Качество звучания страдает — снижается «натуральность». Здесь вполне достаточно использовать качественные электролитические конденсаторы.

Были замечания по версии 1996 года: в некоторых случаях наблюдалось возбуждение интегрального стабилизатора 7815, добавленного для организации смещения первого каскада. Скорее всего, это вызвано малой нагрузкой стабилизатора, и появление возбуждения зависит от производителя используемой микросхемы. Для устранения этого явления надо:

  1. увеличить ёмкость на выходе стабилизатора до 100 мкФ.
  2. добавить резистор между выходом стабилизатора и «землёй» для обеспечения минимального рабочего тока микросхемы. Значение резистора может быть в диапазоне 3 кОм — 4,7 кОм.
  3. как показывает практика, микросхемы 78L15 более склонны к самовозбуждению, чем 7815. Хотя первые более миниатюрны и их мощности вполне достаточно для данной схемы, автор настоятельно рекомендует использовать микросхемы 7815 для исключения возможной нестабильности в работе.
  4. можно интегральный стабилизатор заменить активным источником тока (по любой схеме: на двух транзисторах, на полевом транзисторе, транзистор плюс светодиод). Выходной ток должен регулироваться в пределах 0,4-0,5 мА.

Следует обратить внимание на номиналы и мощность рассеивания резисторов токозадающей цепи выходного каскада R1 / R2 (для версии 1969 года) или R1 / RV1 (для версии 1996 года). На схемах указаны значения в случае использования транзисторов с коэффициентом передачи тока базы 100 и более. При пониженных значениях через эти резисторы ток будет протекать больше, соответственно будет выделяться большая мощность. Учитывайте это при повторении конструкции. Кроме того, большая выделяемая мощность может создать трудности при попытке установить в эту цепь подстроечный резистор. Обычные типовые подстроечники чаще всего рассчитаны максимум на 0,5 Вт. При желании можно найти более мощные варианты, но встречаются они довольно редко.

В настоящее время довольно проблематично найти транзисторы не только для версии усилителя 1969 года, но и для более поздней — 1996 года. Чтобы помочь радиолюбителям, в таблице ниже представлены различные типы транзисторов, пригодные для использования в усилителе JLH. Как отмечают радиолюбители, повторившие эту конструкцию, тип используемых транзисторов заметно сказывается на звучании усилителя.

Примечания к таблице:

  • 2N3055 должны иметь граничную частоту не ниже 4 МГц. (Может различаться в зависимости от производителя)
  • 2-х TIP3055 включаются параллельно. При этом в эмиттер каждого транзистора следует включить резисторы по 0,1 Ом.
  • BD139 желательно отобрать с максимальным коэффициентом усиления для минимизации искажений.

Использование более современных транзисторов с пометкой «для аудио» с высокой граничной частотой от 300 МГц и выше вызывает большой фазовый сдвиг, который приводит к снижению стабильности усилителя и требует введения корректирующих цепей.

В такой простой схеме, как усилитель JLH, введение дополнительных цепей приводит чаще всего к росту искажений. Поэтому в данном случае лучше не гнаться за модными тенденциями, а постараться найти пусть не новые, но относительно низкочастотные транзисторы. В этом случае вы получите гарантированный качественный результат.

Конечно, всегда найдут любители экспериментов. Вот что получилось при использовании более современных транзисторов (для версии 1996 года):

  • При установке в выходной каскад транзисторов MJL3281A возбуждение усилителя наблюдалось в звуковом диапазоне, то есть было чётко слышно.
  • Транзисторы MJ21194 дали заметное улучшение качества звучания, но в низкочастотном диапазоне прослушивался довольно заметный гул, причину которого выявить не удалось.
  • Значительное улучшение качества звука, аналогично MJ21194, но без побочных эффектов, дало применение транзисторов MJ15003. Эти транзисторы по сравнению с 2N3055 дали более быстрый и собранный бас, а ВЧ-диапазон при прежней чёткости и детальности стал как бы менее выпяченным.

Экспериментаторы остались очень довольны вариантом усилителя с транзисторами MJ15003, заметив при этом, что резисторы в их варианте были танталовые, конденсаторы бумаго-маслянные, а на входе был установлен конденсатор с медными обкладками. С указанными транзисторами, как заметили многие, даже у акустических систем с металлическими твиттерами пропала жёсткость в звучании (обычная болезнь таких ВЧ-динамиков).

В ходе экспериментов транзисторы 2N3055 менялись на MJ15003 без какой-либо дополнительной настройки или регулировки схемы. И во всех случаях был отмечен существенный прирост качества звучания усилителя.

Найти доступную замену для 2N1711 (ТР3) довольно трудно, но широко распространённый и дешёвый BD139 вполне сюда подходит. Если удастся найти 2N1711 или 2N3019, то следует отдать предпочтение им (против BD139) из-за их более высокого усиления.

В качестве TR4 можно использовать BC212L, BC556, BC557 и 2SA872, но более предпочтительны малошумящие приборы типа BC559 BC560, и 2SA872.

Обращаем ваше внимание, что рекомендованные на замену транзисторы могут иметь другое расположение выводов. Если усилитель собран на печатной плате, при замене транзисторов могут возникнуть проблемы с монтажом!

Следующая таблица показывает напряжения, токи, а также среднюю и максимальную мощности для каждого транзистора усилителя JLH. (Данные снимались на версии 1996 года с двухполярным питанием ±22В и токе покоя 2А):

Эти данные помогут при необходимости выбрать транзистор на замену или рассчитать необходимые габариты радиаторов охлаждения.

В следующих двух таблицах представлены напряжения на выводах транзисторов усилителя. Очень полезная информация для сборки, настройки и поиска неисправностей! В первой таблице приведены значения для схемы 1969 года при напряжении питания 27В и токе покоя 1,2А. Во второй таблице данные для схемы 1996 года с двухполярным питанием ±22В и токе покоя 2А:

В последних трёх колонках таблиц приведены значения или формулы для расчёта под другие напряжения питания усилителя (Vs) и ток покоя (Iq). Vbe при расчётах можно принять равным 0,7В.

Что-то мы увлеклись сухим языком схем и цифр. Надо добавить обещанной аудиофильской эзотерики. Поможет нам в этом профессиональный музыкант, радиолюбитель, меломан и аудиофил Тим Эндрю. Вот что он пишет о своих экспериментах с усилителем JLH:

Входной конденсатор.

Когда я заменил дешёвый конденсатор на входе усилителя на аудиофильский полипропиленовый 470nF MCAP, это привело к улучшению передачи басового регистра — бас стал более собранный и чёткий. Но партии скрипичных инструментов стали звучать менее ярко. Позже я заменил MCAP 470nF на Audio Note бумаго-маслянный тоже на 470nF, и звучание разительно изменилось — стало более тёплым и открытым с лучшей текстурной проработкой, причём качество баса сохранилось. Наблюдается некоторая потеря фокуса по сравнению с лучшими видами полипропилена и позиционирование инструментов не такое точное, как это могло быть. Однако, ни один из типов полипропиленовых конденсаторов, что я пробовал, не дал такой естественности и открытости звучания (особенно на высоких частотах) как бумаго-маслянные конденсаторы. Ну а некоторые их недостатки можно простить на фоне замеченных улучшений.

Это, пожалуй, была самая эффективная модификация в плане качества звучания. Также был испробован полистирольный конденсатор ёмкостью 330nF, который звучал более точно и собрано, чем что-либо другое, но в некоторых случаях придавал звучанию какую-то «скрипучесть». Шунтирование бумаго-маслянным конденсатором небольшой ёмкости значительно снижало этот эффект. Тем не менее, я предпочёл бы такой вариант большинству полипропиленовых конденсаторов, которые придают жёсткость звучанию и размывают сцену.

Резисторы.

В своём усилителе я заменил все металло-плёночные резисторы на танталовые. Это повысило «гладкость и текстуру» звука (прим. редакции «РадиоГазеты»: трактуйте эти аудиофильские термины сами в меру своей испорченности) и устранило характерное «бормотание».

Стабилизатор.

Интегральный стабилизатор 7815 я заменил источником стабильного тока.
Результат … чистый, гладкий и более взвешенный звук (см. наш комментарий выше). Скорее всего, какие-то детали маскируются собственными шумами интегрального стабилизатора. Стало слышно больше без увеличения громкости. Эта замена дала существенно улучшение звучания во всех отношениях!

Конденсатор цепи ООС.

Конденсатор в цепи отрицательной обратной связи (у меня установлен 470uF OSCON) был заменён… перемычкой. При этом потребовалась небольшая корректировка постоянного напряжения на выходе усилителя. Результат — звук стал более открытым, глубоким и детальным. Существенно возросла естественность скрипичных инструментов. По результатам измерений дрейф напряжения на выходе усилителя вырос до 150 мВ по сравнению с 65mВ, в случае наличия конденсатора в цепи обратной связи.

Замечание редакции «РадиоГазеты» — в наших экспериментах дрейф напряжения на выходе усилителя был гораздо больше. При нагреве усилителя, а этот усилитель греется очень сильно, напряжение уплывало до 0,8В. Конечно, в этой конструкции огромную роль играет размер радиаторов и эффективность охлаждения конструкции. По результатам наших экспериментов мы категорически не рекомендуем удалять конденсатор из цепи обратной связи. Если уж очень хочется обойтись без конденсатора, следует ОБЯЗАТЕЛЬНО использовать систему защиты акустических систем от постоянного напряжения.

Транзистор драйвера.

Транзистор драйвера 2N1711 я заменил на 2SC3421. Звук стал более открытым и прозрачным, каждая отдельная нота стала передавать больше смысла и звучать более чётко по времени. (Прим. редакции «РадиоГазеты» — таблетки тут уже не помогут, даже в эффективности курса уколов мы сомневаемся…)

Транзистор входного каскада.

Входной транзистор BC212 был заменен на 2SA970. Улучшения звучания оказались аналогичными, как и в предыдущем случае. (Прим. редакции «РадиоГазеты» — не-не-не, уколы тоже  бесполезны!)

Статья подготовлена по материалам Интернета.

Продолжение следует…

Похожие статьи:

  • Всё об усилителе JLH. Часть III — второе пришествие.
  • Всё об усилителе JLH. Часть II — после сборки обработать напильником.
  • Всё об усилителе JLH. Часть I — рождение легенды.
  • Всё об усилителе JLH. Часть VI — Правильное питание — залог здоровья!
  • Всё об усилителе JLH. Часть V — продолжение следует?

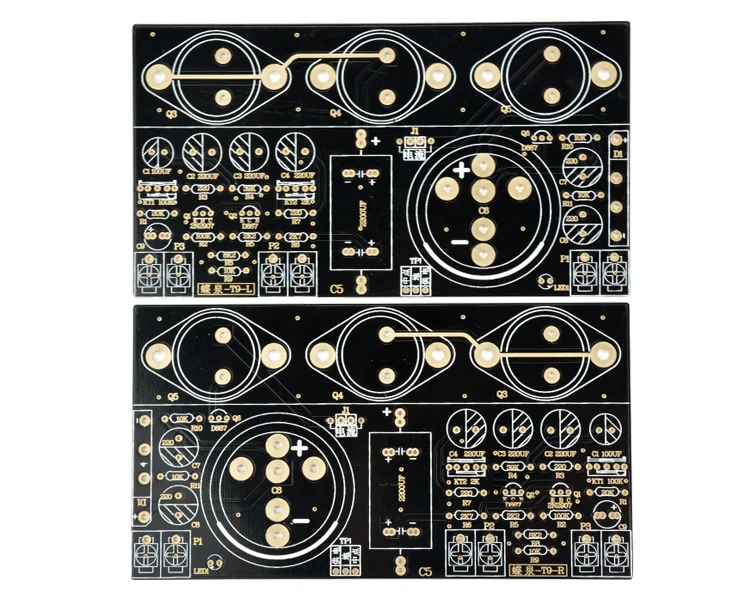

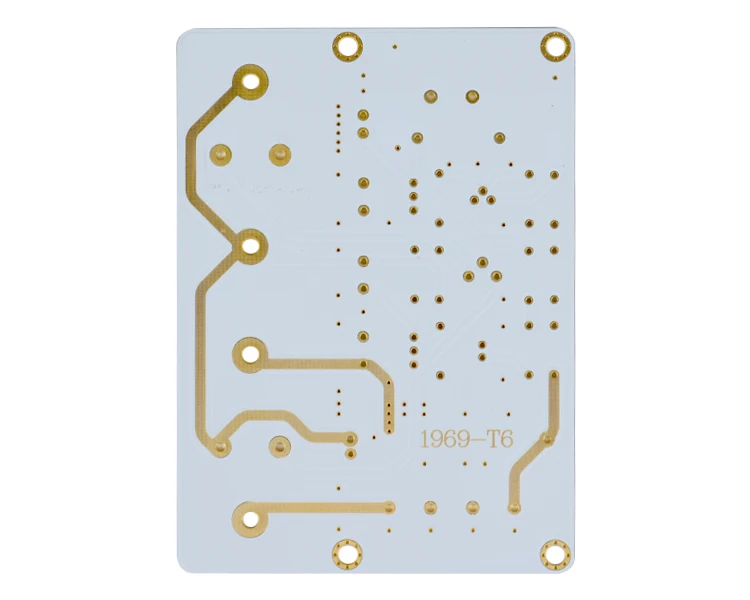

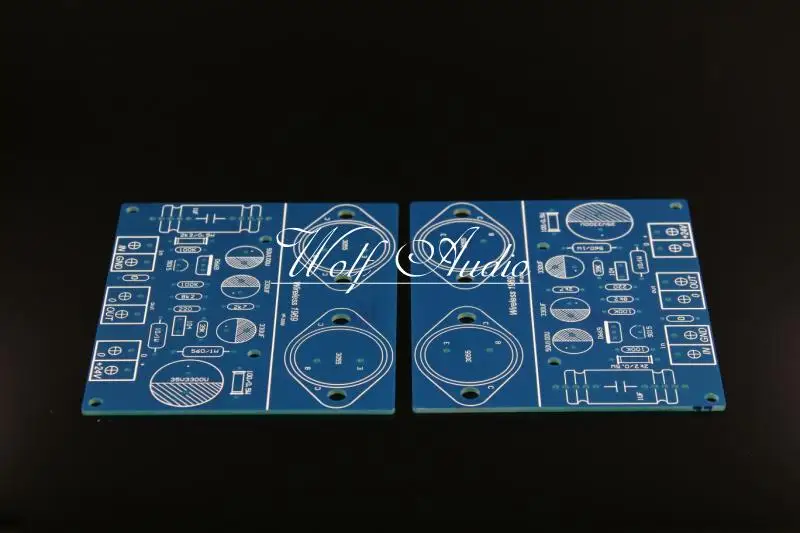

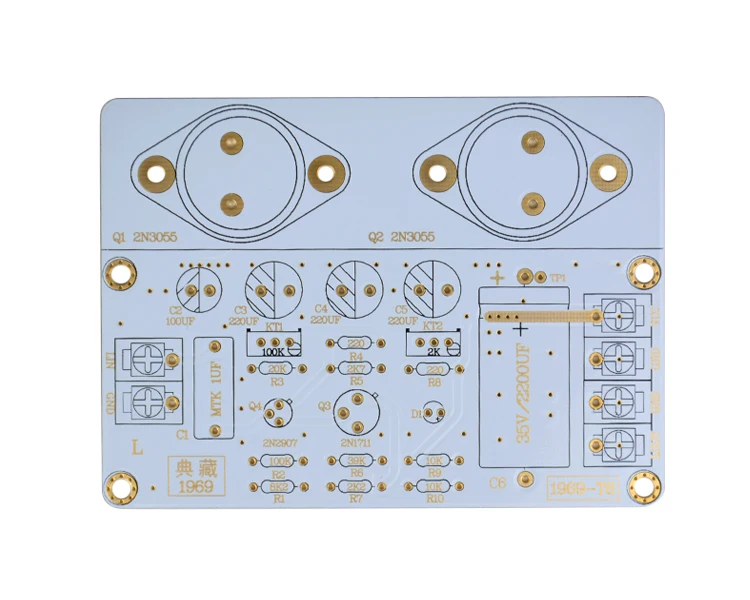

Generic JLH HOOD1969 Class A Preamplifier Headphone Amplifier PCB

Choose your location

Please selectAbiaAdamawaAkwa IbomAnambraBauchiBayelsaBenueBornoCross RiverDeltaEbonyiEdoEkitiEnuguFederal Capital TerritoryGombeImoJigawaKadunaKanoKebbiKogiKwaraLagosNasarawaNigerOgunOndoOsunOyoPlateauRiversSokotoYobe

Please selectAbule Egba (Agbado Ijaye Road)Abule Egba (Ajasa Command Rd)Abule Egba (Ajegunle)Abule Egba (Alagbado) Абуле-Эгба (Алакуко)Абуле-Эгба (Экоро-роуд)Абуле-Эгба (Мейран-роуд)Абуле-Эгба (Новый Око-Оба)Абуле-Эгба (Старая Отта-роуд)АгбараАгеге (Аджувон-Акуте-роуд)Агеге (Допему)Агеге (Иджу-роуд)Агеге (Старая Абеокута) Road)Agege (Old Otta Road)Agege (Orile Agege)AGILITIAGUNGI (LEKKI)AJAO ESTATEALFA BEACHAMUWOANTHONY VILLAGEApapa (Ajegunle)Apapa (Amukoko)Apapa (GRA)Apapa (Kiri kiri)Apapa (Olodi)Apapa (Suru Alaba)Apapa (Tincan) Apapa (Warf Rd)AWOYAYAAwoyaya-Контейнерный автобусAwoyaya-Eko Akete EstateAwoyaya-EputuAwoyaya-Gbetu Iwerekun RoadAwoyaya-Idowu Ele tuAwoyaya-Mayfair GardensAwoyaya-Ogunlana BusstopAwoyaya-OlogunfeAwoyaya-OribanwaBadagryBERGERBogijeCokerDoyinEjigbo-Ailegun RoadEjigbo-BucknorEjigbo-Ile EpoEjigbo-Isheri OsunEjigbo-Jakande Wood MarketEjigbo-NNPC RoadEjigbo-Oke-AfaEjigbo-PipelineEjigbo-PowerlineElemoroEPEFagba (Iju Road)FESTAC (1st Avenue)FESTAC (2nd Avenue )FESTAC (3-я авеню)FESTAC (4-я авеню)FESTAC (5-я авеню)FESTAC (6-я авеню)FESTAC (7-я авеню)Gbagada- IfakoGbagada-Abule OkutaGbagada-AraromiGbagada-Deeper LifeGbagada-DiyaGbagada-ExpresswayGbagada-HospitalGbagada-L&KGbagada-New GarageGbagada-OlopomejiGbagada -PedroGbagada-SawmillGbagada-SholuyiIbeju-Lekki AiyetejuIbeju-Lekki AkodoIbeju-Lekki Amen EstateIbeju-Lekki Dangote fertilizerIbeju-Lekki Dangote RefineryIbeju-Lekki Dano MilkIbeju-Lekki Eleko JunctionIbeju-Lekki IgandoIbeju-Lekki MagbonIbeju-Lekki OnosaIbeju-Lekki OrimeduIbeju-Lekki Pan African UniversityIbeju- Лекки ШапатиIDIMUIGANDOIJANIKINIJEGUN IKOTUNIjegun-Obadore RoadIJORAIikeja (ADENIYI JONES)Ikeja (ALA USA)Ikeja (ALLEN AVENUE)Ikeja (компьютерная деревня)Ikeja (GRA)IKEJA (M M Airport)Ikeja (MANGORO)Ikeja (OBA-AKRAN)Ikeja (OPEBI)IKORODU (Adamo)IKORODU (Agbede)Ikorodu (Agbowa)IKORODU (Agric )ИКОРОДУ (Баеку)ИКОРОДУ (Эйита)ИКОРОДУ (Гберигбе)ИКОРОДУ (Иджеде)ИКОРОДУ (Имота)ИКОРОДУ (Ита олуво)ИКОРОДУ (Итамага)ИКОРОДУ (Офин)ИКОРОДУ (Оводе-Ибесе)Икороду-роуд-АджегунлеИкороду-роуд-ИравоИкороду-роуд-Оводе OnirinIKORODU(Elepe)IKORODU(Laspotech)Ikorodu(Ogolonto)IKORODU(Sabo)Ikorodu- Imota Caleb UniversityIkorodu-AgufoyeIkorodu-BensonIkorodu-GarageIkorodu-OdokekereIkorodu-OdonlaIkorodu-OgijoIKOTAIKOTUNIkoyi (Awolowo Road)Ikoyi (Bourdillon Road)Ikoyi (Bourdillon) Ikoyi (Keffi)Ikoyi (Kings way road)Ikoyi (Obalende)Ikoyi (Queens Drive)IKOYI MTN (PICKUP STATION)Ikoyi-Banana IslandILAJE (BARIGA)ILUPEJU (Lagos)ISHERI IKOTUNISHERI MAGODOISOLOIyana EjigboIYANA IBAIyana Ipaja (Abejasan)Iyana Ipa Ияна Ипая (Айобо-роуд)Ияна Ипая (Командная дорога)Ияна Ипая (Эгбеда)Ияна Ипая (Икола-роуд)Ияна Ипая (Iyana Ipaja Road)Iyana Ipaja (Shasha)JAKANDE (LEKKI)JANKANDE (ISOLO)Jumia-Experience CenterKetu- AgboyiKetu-AlapereKetu-CMD roadKetu-DemurinKetu-Ikosi RoadKetu-Ile IleKetu-Iyana SchoolKetu-Tipper GarageLagos Island (Adeniji)Lagos Остров (Марина)Остров Лагос (Оникан)Остров Лагос (Сура)Остров Лагос (TBS)ЛАКОВЕЛакове-Адеба-роудЛакове-ГольфЛакове-КайолаЛакове-Школьные воротаLEKKI -VGCLekki 1 (Bishop Durosimi)Lekki 1 (F. T. Kuboye street)Lekki 1 (Omorinre Johnson) Lekki Phase 1 (Admiralty Road)Lekki Phase 1 (Admiralty way)Lekki Phase 1 (Fola Osibo)LEKKI-AGUNGILEKKI-AJAH (ABIJO)LEKKI-AJAH (ADDO ROAD)LEKKI-AJAH (BADORE)LEKKI-AJAH (ILAJE)LEKKI- AJAH (ILASAN)LEKKI-AJAH (JAKANDE)LEKKI-AJAH (SANGOTEDO)Lekki-AwoyayaLekki-ChiscoLEKKI-ELFLEKKI-IGBOEFONLEKKI-IKATE ELEGUSHILEKKI-JAKANDE (KAZEEM ELETU)LEKKI-MARUWALEKKI-ONIRU ESTATELEKKI-OSAPA LONDONMagboroMAGOENDOMARY (BONGBONDONMARY)BONGLANDOMARY MEBANMUMILE 12Mile 12-AjelogoMile 12-Agboyi KetuMile 12-Doyin OmololuMile 12-OrishigunMILE 2Mushin-Palm Av enueАвтодорога Мушин-АгегеРынок Мушин-ДалекоАтере Мушин-ФатайМушин-Иди ОроРоуд Мушин-Иди-АрабаРоуд Мушин-ИласамаяРоуд Мушин-ИсолоРоуд Мушин-ЛадипоРынок Мушин-МушинМушин-ОлатеджуМушин-Папа АджаоОдонгунянОгба-Акило-роудОгба-Колледж-роудОгба-Агу-Латеф Джаканде-роуд -CountyOgba-Ifako-IdiagbonOgba-Ifako-OrimoladeOgba-Isheri RoadOgba-ObawoleOgba-OjoduOgba-Oke IraOgba-Oke Ira 2nd JuctionOGBA-Surulere Ind RdOgba-Wemco RoadOGUDUOJOOjo ShibiriOjo-Abule OshunOjo-AdalokoOjo-AgricOjo-AjangbadiOjo-Alaba InternationalOjo-Alaba RagoOjo-Alaba SuruOjo-AlakijaOjo-CassidyOjo-IjegunOjo-IlogboOjo-Ojo BarracksOjo-OkokomaikoOjo-Old Ojo roadOjo-OnirekeOjo-PPLOjo-ShibiriOjo-Tedi TownOjo-Trade FairOjo-VolksOJODUOJOKOROOJOTAOKOKOMAIKOOKOTAOmole Phase 1Omole Phase 2OREGUNOreyo- IgbeORILEOSAPA (LEKKI)OSHODI-BOLADEOSHODI-ISOLOOSHODI-MAFOLUKUOSHODI-ORILEOSHODI -SHOGUNLEPalmgrove-OnipanuSari-IganmuSatelite-TownSOMOLUSurulere (Adeniran Ogunsanya)Surulere (Aguda)Surulere (Bode Thomas)Su Сурулере (Фатья Шитта) Сурулере (Иди Араба) Сурулере (Иджеша) Сурулере (Ипонри) Сурулере (Итире) Сурулере (Лавансон) Сурулере (Маша) Сурулере (Драйв Огунлана) Сурулере (Охуэлегба) VI (Адетокунбо Адемола) VI (Путь Ахмеда Белло) VI (епископ Абояде Коул) VI (Аджосе Адеогун) VI (Акин Адешола) VI (епископ Олувале) VI (Юсуф Абиодун) Остров Виктория (Адеола Одеку) Остров Виктория (Кофо Абайоми) Яба- Абуле ИджешаЯба- ФадейиЯба- (Сабо) Яба- (Unilag)Yaba-Abule OjaYaba-AdekunleYaba-AkokaYaba-AlagomejuYaba-College EducationYaba-Commercial AvenueYaba-FolagoroYaba-Herbert Macaulay WayYaba-JibowuYaba-MakokoYaba-Murtala Muhammed WayYaba-Onike IwayaYaba-OyingboYaba-TejuoshoYaba-University RoadYaba-Yabatech0005

Door Delivery

Delivery ₦ 3,565

Ready for delivery between 28 October & 07 November when you order within next 16hrs 3mins

Pickup Station

Delivery ₦ 3,255

Готов к выдаче между 28 октября и 07 ноября при заказе в течение следующего 16 часов 3 минуты

Политика возврата

Бесплатный возврат в течение 15 дней для товаров из официального магазина и 7 дней для других товаров, соответствующих условиям. ВведениеВ течение долгого времени мы разработали несколько прототипов и учебных комплектов мобильных роботов, и мы всегда использовали разные модули для их создания. Среди этих модулей мы выделяем: модуль для привода двигателей, модуль TP4056 для зарядки аккумуляторов проекта, плату Arduino и экран. для подключения проводов к цифровым входам Arduino. Такое количество модулей часто создает проблемы с плохим соединением, а также делает соединения более сложными с большим количеством проводов. Кроме того, из них невозможно построить прототип или коммерческий продукт. В конце концов, что нужно сделать, чтобы уменьшить количество модулей в конструкции комплектов для обучения мобильных роботов? Основываясь на этой проблеме, мы разработали печатную плату с несколькими функциями, которые будут позволит вам управлять вашим мобильным роботом. См. рисунок ниже. Файлы для этой платы доступны для загрузки с веб-сайта PCBWay. Воспользуйтесь преимуществом прямо сейчас, перейдите по ссылке, зарегистрируйтесь и получите купон на 5 долларов, чтобы выиграть 10 бесплатных единиц этой электронной доски. Какие функции реализованы в этой электронной доске? Ниже представлены все функции, реализованные в электронной доске. Система зарядки для литий-ионного аккумулятора с микросхемой TP4056, схема повышающего преобразователя постоянного тока с выходом 6 В, L29Схема 3D-драйвера для двигателей и автономная схема Arduino с ATMEGA328P. Ниже мы подробно представим все эти функции, реализованные на электронной схеме проекта. Электронная схема платы управления Электронная схема была разделена на 4 части: схема зарядки аккумулятора, привод двигателя. драйверы, схема управления ATMEGA328P, разъемы схемы и крепежные отверстия. Ниже у нас есть электронная схема проекта. Далее мы обсудим каждую часть схемы и то, как она работает в процессе управления мобильным роботом. Схема зарядки аккумулятора мобильного робота. Многим пользователям, которые программируют мобильных роботов, постоянно необходимо удалять батареи из проекта. зарядить его. Этот процесс требует открытия робота и внешнего зарядного устройства для зарядки. Кроме того, 2 батареи 18650 обычно используются для подачи напряжения 7,4 В для питания проекта. Это требует большего внутреннего пространства и финансовых затрат на 2 аккумулятора. Как решить эту проблему? Первым шагом для этого было создание схемы для зарядки Li-Ion аккумулятора на микросхеме TP4056. Структура схемы показана на рисунке ниже. Перед реализацией схемы зарядки мы хотим использовать только 1 литий-ионный аккумулятор 3,7 В 16340 для питания проекта. Помимо отказа от использования 2 аккумуляторов 18650, это позволит нам уменьшить занимаемое пространство в структуре электронной платы и в прототипе. Однако, как мы питаем микросхему ATMEGA328P напряжением +5В, а двигатели напряжением +6В? На этот вопрос будет дан ответ ниже. Сначала реализуем схему зарядки на микросхеме TP4056 . Он будет использоваться для управления и передачи энергии на литий-ионный аккумулятор 16340. В дополнение к нему мы используем DW01-A CI для обеспечения безопасности от перегрузок и коротких замыканий в процессе заряда аккумулятора. На электронной схеме рисунка выше у нас есть батарея, представленная элементом BT1. После батареи мы вставляем разъем JST, чтобы вставить кнопку ВКЛ / ВЫКЛ. Это позволяет вам включать и выключать схему управления проектом. Теперь вернемся назад и ответим на предыдущий вопрос: как запитать микросхему ATMEGA328P напряжением +5 В, а двигатели напряжением +6 В? Этот процесс подъема осуществляется по схеме, приведенной ниже. Что это за схема и как она работает? Приведенная выше схема представляет собой преобразователь постоянного тока повышающего типа. Он предназначен для повышения входного постоянного напряжения до другого уровня постоянного напряжения на выходе. Для этого проекта мы повышаем напряжение батареи с +3,7 В до +6 В. Все вышеперечисленные элементы были рассчитаны для обеспечения этого напряжения. ЧИП MT3608 является повышающим преобразователем схемы. Доступ к даташиту по этой ссылке. На выходе цепи питания +6В вставляем диод SS315, чтобы обеспечить падение напряжения 0,95В. Это позволяет получить напряжение примерно +5 В для питания схемы управления ATMEGA328P. Схема управления с микроконтроллером ATMEGA328PСхема микроконтроллера ATMEGA328P показана ниже. Несколько цифровых выводов микроконтроллера использовались для управления выводами 2-х драйверов L293D. Драйвер L293D для MotorNext у нас есть электронная схема, показанная на рисунке ниже. Каждый драйвер использовался для управления двумя двигателями. Таким образом, это позволяет использовать электронную плату для управления мобильными роботами с 2–4 колесами. Наконец, мы создали способ контроля заряда батареи проекта. Механизм контроля напряжения батареи На нескольких устройствах, таких как ноутбуки и мобильные телефоны, например. , можно наблюдать за уровнем заряда батареи. Это позволяет нам узнать, когда наступает идеальное время для выполнения новой нагрузки. Имея это в виду, мы создали средство для реализации этого. Для этого мы подключаем выход батареи к клемме A0 микроконтроллера ATMEGA328P. Из входного напряжения можно создать функцию и сообщить емкость батареи от 0% до 100%. Мы определили минимальное напряжение 3. .2В и максимальное напряжение 4.2В для 100%. Всякий раз, когда уровень заряда батареи близок к этому значению, можно сгенерировать предупреждение для пользователя о зарядке аккумулятора проекта. Наконец, мы предоставляем несколько контактов питания и подключения к контактам микроконтроллера ATMEGA328P. Контакты для питания и подключения других устройств ультразвуковой датчик к этой электронной плате или дополнительная кнопка, например? Среди них у нас есть: 1 разъем с потенциалом напряжения 0 В, 1 разъем с потенциалом напряжения + 5 В и 1 разъем с доступом к контактам A1, A2, A3, A4 и A5. К этим 3 разъемам мы можем подключить несколько датчиков и других устройств. это облегчит навигацию мобильного робота. В дополнение к этим контактам у нас есть разъем для передачи кода на микроконтроллер ATMEGA328P с доступом к контактам + 5V, GND, TX, RX и RESET. См. электронную схему ниже. Ниже мы представляем полную структуру электронной платы проекта. Структура электронной платы для управления мобильным роботом. Все изображения вставлены в этот проект. Все файлы для этого проекта доступны в этом Сообществе общих проектов PCBWay. У вас будет доступ к следующим файлам: электронная схема, файл Gerber, список материалов, 3D-файл электронной платы для прототипирования и файл Pick and Place для сборки SMD. Будущие обновления Все файлы доступны для загрузки, и вы можете получить 10 бесплатных PCBWay единицы. Чтобы заработать купон на 5 долларов и получить 10 единиц, вы должны перейти по этой ссылке, создать свою учетную запись и бесплатно заказать пластины. В будущих обновлениях мы разработаем новую версию со схемой прошивки USB для облегчения прямой передачи кода с компьютера. к макетной плате. Все будущие обновления печатных плат скоро будут доступны в конце этой статьи. Воспользуйтесь преимуществом сейчас и получите 10 бесплатных единиц этого Arduino у себя дома. Нажмите здесь и наслаждайтесь.

JLH 10-ваттный усилитель класса А | Страница 401

Фредблогство
Участник

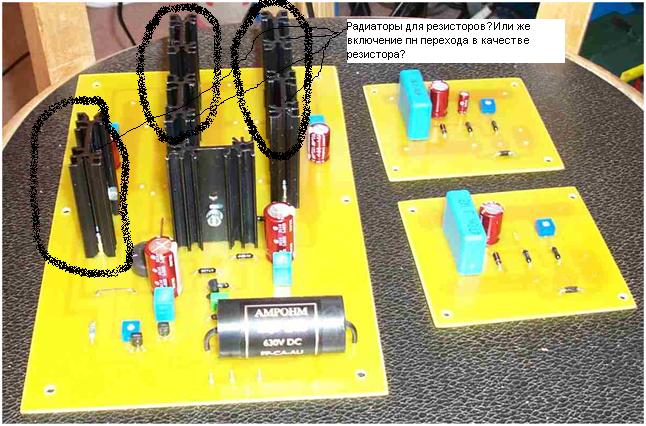

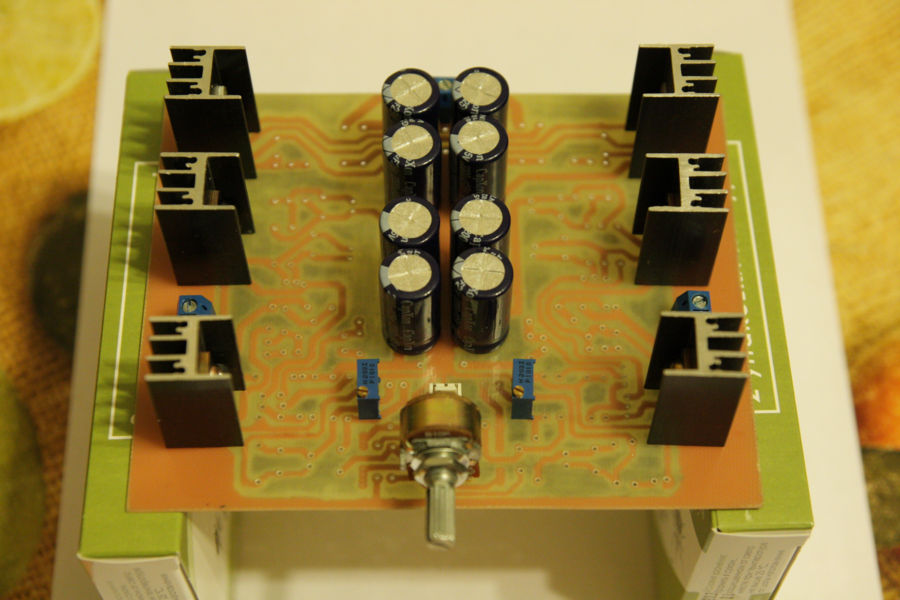

# 8001

                                      Measurements
                                      Напряжение питания биполярное -28В…0…+28В
                                      Сопротивление нагрузке 4 Ом
                                      Максимальная мощность, Вт 30
                                      Испытательная мощность, Вт 9
                                      Ток покоя 3А
                                      Частотная характеристика (от 40 Гц до 15 кГц), дБ +0,01, -0,06
                                      Уровень шума, дБ(А) -106,7
                                      Динамический диапазон, дБ(А) 106,7
                                      КНИ, % 0,0660
                                      КНИ + шум, дБ(А) -70,5
                                      ИМД + шум, % 0,0660
                                      ИМД на частоте 10 кГц, % 0,0630
                                      Измерение Страница


                                      Общие характеристики
                                      Класс усилителя А
                                      Максимальное напряжение питания (двухполярное/постоянное) пост. тока 25 В
                                      Минимальное напряжение питания (двухполярное/постоянное) пост. тока 15В
                                      Размер модуля ДхШхВ, мм 35x100x35
                                      Количество каналов моно
                                      Выходные транзисторы 2SC5200
                                      Масса, кг 0,073

                                      Измерения
                                      Напряжение питания постоянного тока 32 В
                                      Сопротивление нагрузке 4 Ом
                                      Максимальная мощность, Вт 10
                                      Испытательная мощность, Вт 3
                                      Ток покоя 3А
                                      Частотная характеристика (от 40 Гц до 15 кГц), дБ +0,02, -0,32
                                      Уровень шума, дБ(А) -109,4
                                      Динамический диапазон, дБ(А) 109,1
                                      КНИ, % 0,0420
                                      КНИ + шум, дБ(А) -64,8
                                      ИМД + шум, % 0,0420
                                      ИМД на частоте 10 кГц, % 0,0390
                                      Страница измерений


                                      Общие характеристики
                                      Класс усилителя А
                                      Размер модуля ДхШхВ, мм 80x50x50
                                      Количество каналов моно
                                      Выходные транзисторы 2SC5200
                                      Максимальное напряжение питания (постоянное) пост. тока 30В
                                      Минимальное напряжение питания (постоянное) пост. тока 15 В
                                      Масса, кг 0,074
