Паяльные станции Lukey
С проблемой выбора паяльной станции приходится сталкиваться практически любому пользователю, решившемуся на покупку оборудования. Связано это прежде всего с тем, что рынок паяльного оборудования достаточно динамично развивается и предлагает огромный выбор. Производственные предприятия решают вопросы качества и скорости выполнения работ за счет автоматизированных линий, тогда как ремонтные и опытно-конструкторские разработки требуют индивидуального подхода и здесь качество пайки, обеспечиваемой паяльной станцией, приобретает огромное значение.
По способу нагрева рабочей зоны паяльные станции можно разделить на группы:
- Контактные;
- Термовоздушные;
- Комбинированные.
Контактные паяльные станции.
Данные устройства являются наиболее распространенными. Разогрев зоны пайки осуществляется прямым контактом с жалом паяльника. В отличие от обычного паяльника станция снабжена устройством контроля температуры жала, что сводит к минимуму опасность перегрева изделия при пайке.
Разновидностью этих паяльных станций можно считать станции для пайки бессвинцовыми припоями. Такие станции должны обладать повышенной мощностью и более точным контролем температуры зоны пайки. Как правило, даже в базовые комплектации таких устройств входит ПИД-регулятор.Следует отметить, что паяльные станции для бессвинцовой пайки прекрасно работают и со стандартными ПОС припоями.
Рисунок 1 Паяльная станция LUKEY-936A.
Технические характеристики.
Паяльная станция:
- Напряжение питания станции: 220-240 В.
- Потребляемая мощность: 60 Вт.
- Напряжение питания нагревательного элемента: 24 В.
- Диапазон рабочих температур: 200-480°C.
- Габариты: 120х93х70 мм.
- Вес: 1,3 кг.
Паяльник:
- Потребляемая мощность: 50 Вт.
- Тип нагревательного элемента: керамический.
- Электрическое сопротивление заземления жала: до 2 Ом.
- Разность потенциалов между жалом и корпусом: до 2 мВ.
- Длина кабеля: 1,2 м.
- Общая длина (без шнура): 176 мм.
- Вес (без шнура): 25 г.
Так как современные технологии все чаще используют монтаж с применением SMD компонентов и BGA, QFN микросхем, на смену контактному способу пайки все чаще приходят станции, обеспечивающие нагрев рабочей зоны бесконтактным методом. К ним относятся термовоздушные и инфракрасные станции.
Термовоздушные паяльные станции.
Рабочим телом этих станций является не жало паяльника, а разогретая до необходимой температуры и направленная в зону пайки струя воздуха. Наиболее часто такие станции применяются при ремонтных работах компактной электронной техники – мобильных телефонов, планшетов и других плат с большим количеством SMD элементов.
Вместо паяльника такая станция снабжена специальным феном, имеющим регулировку температуры и скорости потока воздуха, также в комплекте сменные насадки для формирования струи различных размеров.

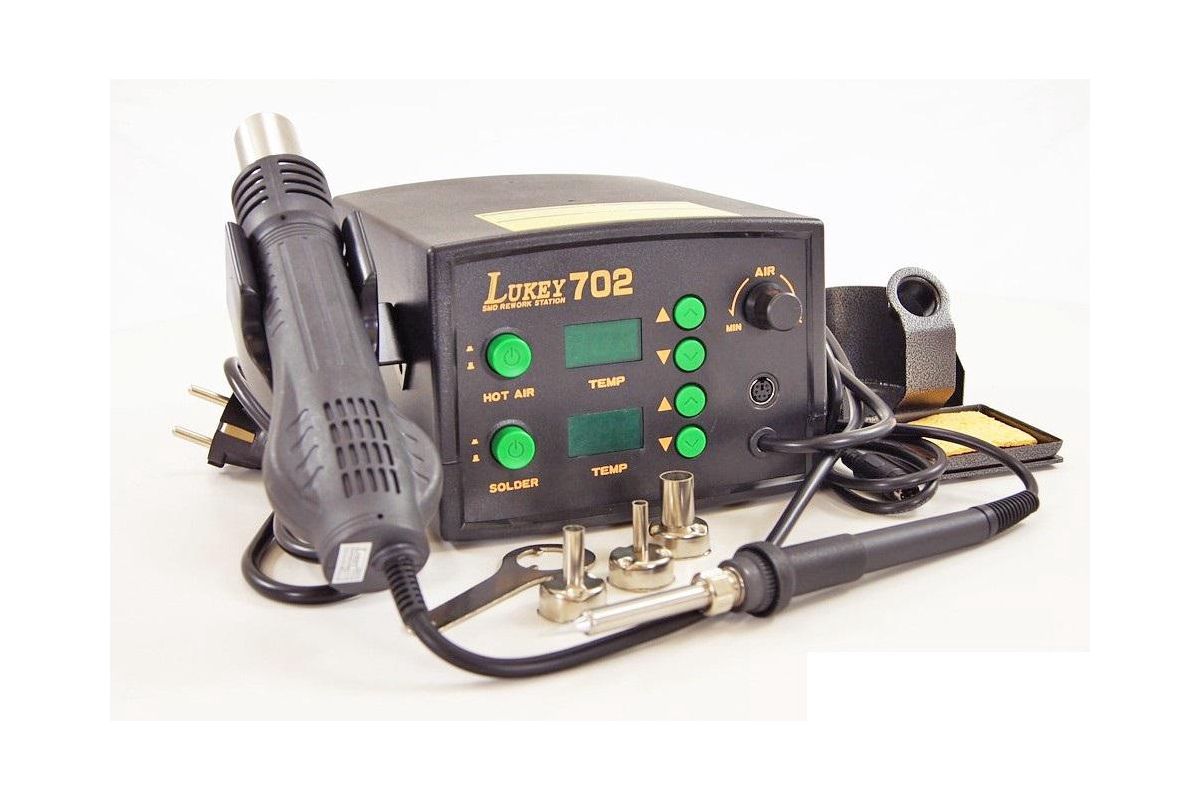

Рисунок 2 Паяльная станция LUKEY-702.
Технические характеристики:
- Напряжение питания: 220-240 В.
- Напряжение на выходе: 29 В, 10 В, 26 В.
- Потребляемая мощность, Вт: 750 Вт.
- Диапазон рабочих температур паяльника: 200 — 480°С.
- Диапазон рабочих температур фена: 100-480°С.
- Тип нагревательного элемента паяльника: керамический.
- Тип насоса: турбина.
- Максимальная скорость потока воздуха: 120 л/мин.
- Уровень шума: меньше 45 дБ.
- Габариты, мм: 160х190х116.
- Вес: около 1,5 кг.
Комплектация:
- Станция Lukey-702 с феном.
- Подставка для паяльника.
- Паяльник.
- Насадки термофена.
- Держатель термофена.
Промэлектроника предлагает широкий выбор контактных и комбинированных паяльных станций торговой марки LUKEY производства HUA HUI ELECTRONIC FACTORY.

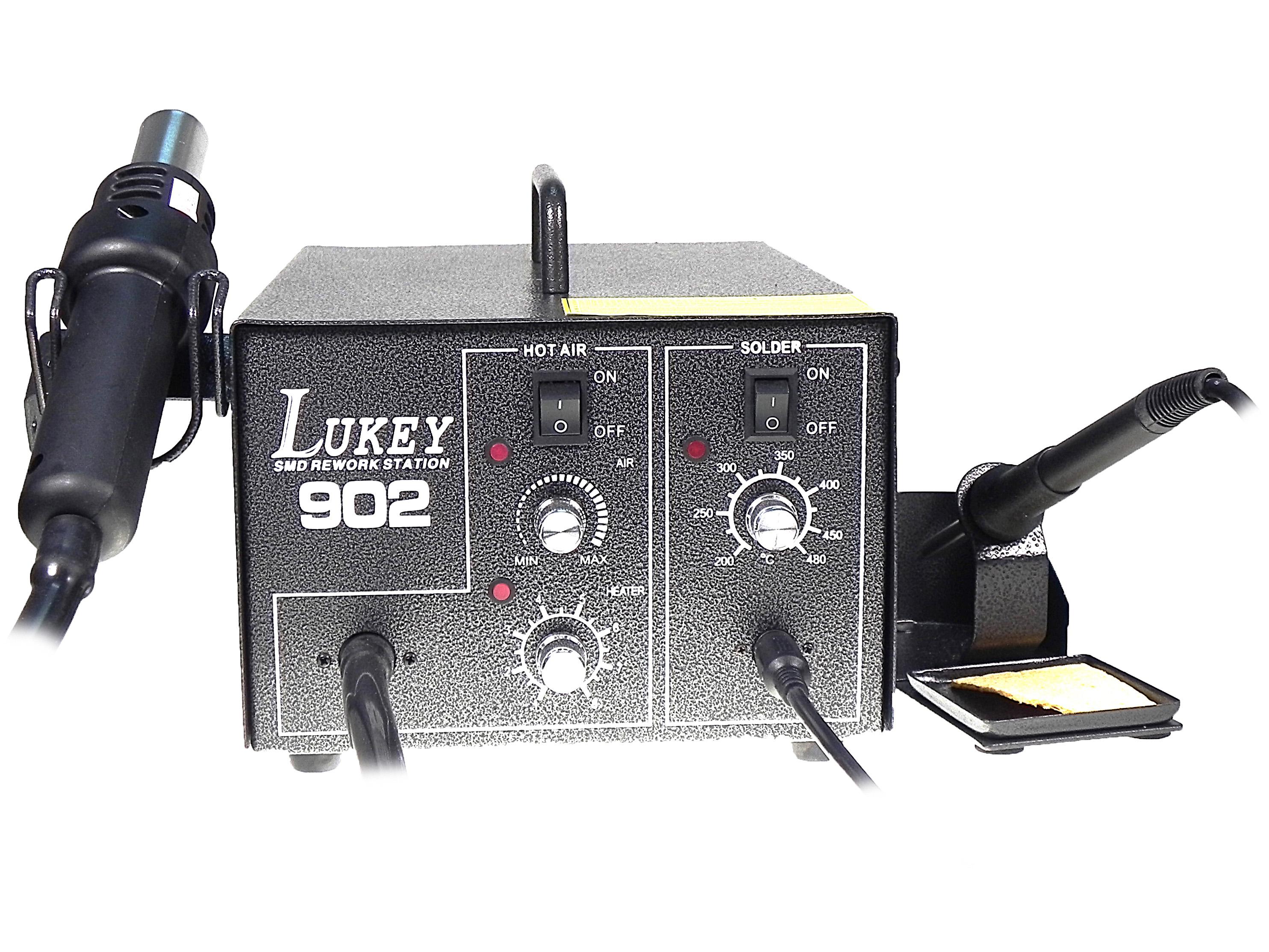

ТЕРМОВОЗДУШНАЯ ПАЯЛЬНАЯ СТАНЦИЯ LUKEY
В жизни наверно каждого радиолюбителя приходит пора, когда он заменяет старый советский паяльник на что-то более современное. Некоторые городят себе регуляторы для паяльников, а другие покупают паяльные станции. Об одной из таких термовоздушных станций будет этот обзор. Производитель дает на нее следующие характеристики.
Технические характеристики Lukey 702
- Питание: 220 В
- Напряжение на выходе: 29 В, 10 В, 26 В
- Потребляемая мощность, Вт: 750
- Диапазон рабочих температур паяльника, °С: 200-480
- Диапазон рабочих температур фена, °С: 100-480
- Тип нагревательного элемента паяльника: керамический
- Тип насоса: турбина Скорость потока воздуха: 120 л/мин
- Уровень шума: меньше 45 Дб
- Габариты, мм: 160х190х116
Купил ее больше года назад, так что уже успел достаточно попользоваться, чтоб сделать окончательные выводы о приборе.
Термовоздушная паяльная станция Lukey 702 имеет два канала. Один канал паяльника, второй фена. Каждый канал управляется микроконтроллером Atmega8. В процессе эксплуатации было необходимо сделать несколько доработок. К сожалению без допиливания станция нормально не работала.
1. Паяльник
С ним в комплекте шла подставка и губка для чистки жала паяльника. После покупки сразу же взял пару сменных жал, так как стандартное не очень понравилось. К тому же оно не держало припой.
Второй момент – это керамический нагреватель. Он не доходил до конца жала. Для того чтобы это исправить пришлось перепаивать сам нагреватель на несколько миллиметров выше. Китайцы видимо специально оставили нам такую возможность, так как на платке было несколько свободных пятачков
2. Фен
В комплекте с феном стандартно идут три насадки разного диаметра на конце.
А также ключик для их крепления. Держаться насадки хлипенько, но не выскакивают. Сам фен имеет свою подставку на корпусе. В подставке встроен магнит, а в фене геркон. Поэтому при установке фена в подставку температура начинает сбрасываться до 50 градусов. После этого он переходит в ждущий режим. Еще у фена есть регулировка потока воздуха. Ее изначально поставил на максимум и больше не крутил. Феном очень удобно выпаивать различные компоненты планарного монтажа. Это делаю на температуре около 350 градусов. Первое время боялся, что такой температурой перегрею микросхемы, но мои опасения оказались напрасными. Также феном удобно работать с термоусадкой. Все получается красиво и аккуратно. В то время как паяльник или зажигалка оставляли следы копоти или грязи.
Но… была у фена значительная проблема. Когда начинал им работать, то свет мигал по всей квартире. А может быть и не только у меня. Это вылечилось пайкой диода между тиристором и оптроном. На схеме виден этот момент.
Схема доработки станции Люкей
3. Выключатель
Еще одна доработка это была установка выключателя в разрыв питания трансформатора. Без него он был постоянно включен, потреблял электрическую энергию и незначительно грелся. Приходилось выдергивать вилку из сети. В один прекрасный день мне это надоело, и решил исправить такой недочет.
Видео работы фена
В целом скажу, что станция Lukey-702 меня вполне устраивает и отлично подходит для использования в домашней лаборатории. Обзор подготовил SssaHeKkk.
Форум по паяльным станциям
Навыки пайки — iFixit
Впервые использованная во втором поколении компьютеров еще в 1950-х годах, пайка сквозных отверстий является простейшей формой пайки, при которой выводы компонентов вставляются в сквозные отверстия с покрытием (PTH). Затем выводы припаиваются к контактным площадкам на противоположной стороне PTH.
Хотя он обеспечивает очень прочное механическое соединение, сверление дополнительных отверстий в печатных платах делает его намного более дорогим, чем другие методы, такие как поверхностный монтаж.
Пайка может быть опасной, если не соблюдать несколько основных правил техники безопасности. Вы работаете с инструментами, которые являются горячими и расплавленными металлами. Ты хочешь убедиться, что не обожжешься. Рекомендуется не носить свободную одежду, которая может мешать вам во время работы, а также завязывать волосы сзади, если они длинные. Также важно мыть руки после пайки. Некоторые припои содержат свинец, и вы не хотите его есть.
Четыре основных правила безопасности:
- Утюг горячий.
- Дым не веселый. Работайте в хорошо проветриваемом помещении.
- Всегда надевайте защитные очки. Летающий расплавленный свинец причиняет боль.
- Мойте эти свинцовые руки после пайки, прежде чем прикасаться к лицу или есть.
Для пайки требуется совсем немного основного оборудования.
Вам понадобится паяльник, чтобы нагреть припой, подставка для утюга, чтобы поставить утюг, чтобы он не обжег стол, и припой.
Паяльник представляет собой инструмент в форме ручки с тонким наконечником, который нагревается. Одним из способов измерения паяльников является мощность. Для основной пайки без проблем подойдет паяльник мощностью от 25 до 50 Вт. Большинство утюгов представляют собой простые модели с одной температурой, но также можно купить усовершенствованные паяльные станции, где вы можете напрямую устанавливать температуру жала с помощью циферблата или ручки.
Подставка для паяльника используется для того, чтобы горячий наконечник паяльника не обжег стол или рабочую поверхность, когда вы кладете паяльник. Они часто входят в комплект паяльников более высокого класса, но для большинства бюджетных моделей их необходимо приобретать отдельно.
Существует множество различных видов припоя. Самый простой тип припоя – это флюсовый припой 60/40. Этот припой состоит из 60% олова и 40% свинца.
Этот вид припоя недорог и с ним легко работать, однако он содержит свинец, с которым может быть опасно работать, если вы не соблюдаете надлежащие меры безопасности.
Альтернативой свинцовому припою является бессвинцовый припой. С таким припоем труднее работать, но он более безопасен для окружающей среды.
Для тех, кто только начинает и учится паять, использование свинцового припоя будет намного проще.
Теперь мы переходим к самой интересной части, собственно к пайке. Первое, что нужно сделать, это разместить деталь на печатной плате. Убедитесь, что плата и деталь чистые. Любая грязь или мусор на плате или проводе не позволит припою правильно прилипнуть ко всему. Также может быть полезно использовать небольшой кусочек малярной ленты или изоленты, чтобы прикрепить деталь к плате. Вам не нужно делать это все время, но если у вас есть проблемы с тем, чтобы какая-то конкретная часть оставалась на месте, это может немного помочь. Наконец, дважды проверьте, что деталь, которую вы припаиваете, находится в правильном месте на вашей печатной плате и в правильной ориентации.
Некоторые детали, такие как конденсаторы, диоды, транзисторы и интегральные схемы, либо не будут работать, либо будут повреждены, если они установлены неправильно.
Возьмите утюг в одну руку, а припой в другую. Когда я паю, я держу утюг в своей доминирующей руке, но вы должны попробовать каждый способ, чтобы понять, что вам больше нравится. Добавьте немного припоя на жало паяльника. Это называется «лужение» утюга, и оно помогает защитить наконечник утюга, а также улучшает передачу тепла. Прикоснитесь утюгом к соединению, которое вы паяете, убедившись, что оно касается как медной площадки на плате, так и вывода на детали. Идея состоит в том, чтобы нагреть каждую часть соединения до одинаковой температуры, чтобы припой равномерно проник во все крошечные пространства. Через одну-две секунды медленно введите припой в соединение. Если соединение достаточно горячее, припой должен расплавиться и затечь в соединение. Вам нужно добавить всего несколько миллиметров припоя, так что не сходите с ума.
Как только вы добавите припой, медленно оттяните паяльник от соединения, протрите жало влажной губкой и поместите паяльник в держатель.
Правильно выполненное паяное соединение должно выглядеть как конус с прямыми сторонами. Если они искривляются, значит, на стыке недостаточно припоя, и вам следует добавить еще немного. Если он выпирает, значит, слишком много припоя. В этом случае лучше всего распаять соединение с помощью оплетки и повторить попытку. Соединение также должно быть блестящим. Если это не так, то соединение недостаточно нагрелось при расплавлении. Способ решить эту проблему — разогреть соединение и повторить попытку.
Если у вас есть косяк, который выглядит хорошо, все! Продолжайте припаивать все остальные детали к плате, и вы уже на пути к работающему проекту электроники.
- Книга комиксов «Простая пайка» (PDF)
- Книга комиксов «Простая пайка» Многоязычная версия
- Википедия: Технология сквозных отверстий
