Основные понятия в области акустики. Классификация акустических каналов утечки информации

Прежде чем приступать к изучению акустических каналов утечки информации, необходимо определить основные понятия в области акустики.

Звук — механические колебания частиц упругой среды, субъективно воспринимаемые органом слуха. Так как звук, по сути, является волной, его основными характеристиками являются амплитуда и спектр частот. Человек слышит звуки в диапазоне 16-20000 Гц. Звук ниже диапазона слышимости называют инфразвуком, от 20000 Гц до 1ГГц – ультразвуком, от 1 ГГц – гиперзвуком.

Информация, носителем которой являются акустические сигналы, называется акустической. Если источником информации является человеческая речь, ее называют речевой. Первичными источниками акустических колебаний являются механические системы, например, органы речи человека, а вторичными – преобразователи различного типа, в том числе электроакустические.

Звуковое давление — это переменное давление в среде, обусловленное распространением в ней звуковых волн. Величина звукового давления Р оценивается силой действия звуковой волны на единицу площади и выражается в барах(Н/м2).

Уровень звукового давления — это отношение величины звукового давления к нулевому уровню, за который принято звуковое давление :

intuit.ru/2010/edi»>Звуковое давление называется переменным из-за того, что передается от одной частицы к другой. Так, если в каком-то месте упругой среды произвести резкое смещение частиц, возникнет повышенное давление. Оно передастся соседним частицам, которые воздействуют на следующие и т.д. В результате область повышенного давления будет как бы перемещаться в упругой среде. При этом будет наблюдаться чередование областей повышенного и пониженного давления, которое приведет к появлению ряда областей сжатия и растяжения, распространяющихся по упругой среде в виде волны. Каждая частица среды будет совершать колебательное движение.

В жидких и газообразных средах, где отсутствуют значительные колебания плотности, акустические волны имеют продольный характер, то есть направление колебания частиц совпадает с направлением перемещения волны. В твёрдых телах, помимо продольных деформаций, возникают также упругие деформации сдвига, обусловливающие возбуждение поперечных (сдвиговых) волн; в этом случае частицы совершают колебания перпендикулярно направлению распространения волны.

Скорость распространения продольных волн значительно больше скорости распространения сдвиговых волн.

Сила (интенсивность) звука — количество звуковой энергии, проходящей за единицу времени через единицу площади; измеряется в ваттах на квадратный метр (Вт/м2). Следует отметить, что звуковое давление и сила звука связаны между собой квадратичной зависимостью, т.е. увеличение звукового давления в 4 раза приводит к увеличению силы звука в 16 раз.

Уровень силы звука — отношение силы данного звука I к нулевому уровню, за который принята сила звука I= 10^–12 Вт/м2, выраженное в децибелах (дБ).

Уровни звукового давления и силы звука, выраженные в децибелах, совпадают по величине.

Порог слышимости — самый тихий звук, который способен различить человек на частоте 1000 Гц, что соответствует звуковому давлению .

Громкость звука — интенсивность звукового ощущения, вызванная данным звуком у человека с нормальным слухом. Громкость зависит от силы звука и его частоты, измеряется пропорционально логарифму силы звука и выражается количеством децибел, на которое данный звук превышает по интенсивности звук, принятый за порог слышимости. Единица измерения громкости — фон.

Динамический диапазон — диапазон громкостей звука или разность уровней звукового давления самого громкого и самого тихого звуков, выраженная в децибелах.

Источником образования акустического канала утечки информации являются вибрирующие, колеблющиеся тела и механизмы, такие как голосовые связки человека, движущиеся элементы машин, телефонные аппараты, звукоусилительные системы и т.д.

В зависимости от физической природы возникновения информационных сигналов, среды распространения акустических колебаний и способов их перехвата технические каналы утечки акустической (речевой) информации можно разделить на воздушные, вибрационные, электроакустические, оптико-электронный и параметрические (рисунок 13.

1).

увеличить изображение
Рис. 13.1. Классификация технических каналов утечки акустической информации

Рассмотрим более подробно акустические каналы, представленные на рисунке 13.1 и средства перехвата информации в них.

Понятно, что в воздушных акустических каналах утечки средой распространения акустических сигналов является воздух, а в качестве основного средства перехвата используется микрофон. Микрофон преобразует акустический сигнал в электрический и соединяется либо с записывающим устройством, либо с каким-то передатчиком. Передача полученных сигналов злоумышленнику может происходить по многим каналам: радиоканалу, оптическому каналу, по электросети и т.п.

Средой распространения акустических колебаний в вибрационных каналах являются конструкции зданий, стены, потолки, трубы и другие твердые тела. Для перехвата такой информации используются стетоскопы, в которых в качестве датчиков используются контактные микрофоны. Таким образом, электронные стетоскопы позволяют перехватывать информацию без доступа в защищаемые помещения. Внешний вид портативного стетоскопа представлен на рисунке 13.2.

Рис. 13.2. Малогабаритный электронный стетоскоп PKI 2850 с контактным микрофоном

Типичным представителям портативных электронных стетоскопов является стетоскоп PKI 2850. Размеры усилительного блока — 95х60х25 мм, а контактного микрофона – 50х35х15 мм. Несмотря на маленькие размеры, коэффициент усиления стетоскопа не менее 80 дБ. Время работы от встроенного аккумулятора – до 800 ч.

Современные электронные стетоскопы имеют коэффициент усиления порядка 80 — 100 дБ и способны улавливать даже такие слабые звуковые колебания, как шорох и тиканье часов. Датчики электронных стетоскопов могут устанавливаться на стенах, за дверными проемами, под подвесными потолками, на перегородках, трубах систем отопления и водоснабжения, коробах воздуховодов вентиляционных систем и соединяться с блоком усиления специально проложенным кабелем, так же, как в проводных микрофонных системах.

Электроакустические каналы утечки информации возникают за счет электроакустических преобразований, то есть акустические сигналы преобразуются в электрические. Из окружающих нас устройств наиболее известны такие акустоэлектрические преобразователи, как системы звукового вещания, телефоны и микрофоны.

Оптико-электронный канал. Съем информации в таком канале реализуется с помощью лазера, поэтому иногда этот канал называют лазерным. Под действием звуковой волны тонкие отражающие поверхности, например, стекло или зеркало, начинают вибрировать. Если направить на них лазер, отраженное лазерное излучение модулируется и поступает на вход приемника оптического излучения.

В приемнике полученный сигнал демодулируется и усиливается, и злоумышленник может получить исходный акустический сигнал.

Возникновение параметрических каналов обусловлено тем, что под давлением звуковой волны может измениться взаимное расположение элементов схем, проводов и т.п. в ВТСС и ОТСС. Вместе с расположением изменяются индуктивность и емкость. Соответственно, будет наблюдаться модуляция сигналов, проходящих через ВТСС и ОТСС, информационным сигналом, содержащимся в акустической волне. Промодулированные сигналы излучаются в пространство, где могут быть перехвачены средствами радиоразведки.

Если в помещении установлены полуактивные закладные устройства с элементами, параметры которых могут изменяться под действием акустической волны, возможен съем информации с помощью ВЧ-облучения. При облучении мощным высокочастотным сигналом помещения, в котором установлено такое закладное устройство, в последнем при взаимодействии облучающего электромагнитного поля со специальными элементами закладки (например, четвертьволновым вибратором) происходит образование вторичных радиоволн, то есть переизлучение электромагнитного поля. А специальное устройство закладки (например, объемный резонатор) обеспечивает амплитудную, фазовую или частотную модуляцию переотраженного сигнала по закону изменения речевого сигнала. Подобного вида закладки иногда называют полуактивными. Для перехвата информации по данному каналу кроме закладного устройства необходимы специальный передатчик с направленным излучением и приемник[13.2]. Схема утечки акустической информации с помощью ВЧ-навязывания показана на рисунке 13.3.

Рис. 13.3. Схема утечки акустической информации с помощью ВЧ-навязывания

Для ВЧ – навязывания не обязательно использовать закладные устройства. Можно облучать любые устройства, обладающие «микрофонным эффектом», и получать в отраженной волне модулированный информационным сигнал. Такие параметрические каналы утечки информации иногда называют пассивными, так как они не требуют от злоумышленника предварительной установки закладных устройств и возникают в результате естественных физических процессов. Интересным фактом является то, что аппаратура высокочастотного навязывания может подключаться к соединительной линии ВТСС на удалении до нескольких сот метров от контролируемого помещения.

Направленные микрофоны — что это такое на самом деле

Направленный микрофон (микрофон направленного действия) — это обычный микрофон, только он отлично ловит звуки в нужном направлении, отсеивая посторонние (шум) со всех остальных сторон. Поле его видимости достаточно узкого размера, что позволяет слушать на расстоянии отдельных людей.

1 Типы микрофонов направленного действия

2 Дальность действия направленного микрофона

3 Раскрываем правду о направленых микрофонах

Выше было, такое, очень примерное определение, передающее его функциональные отличия от обычного микрофона. Если же вникнуть в технологию, точнее в технолгии, поскольку есть несколько принципиально различных технологий  выборочного получения звуков с нужного направления, то тут у направленного и обычного мкрофонов общего меньше чем отличий.

Типы микрофонов направленного действия

Техническая направленность — особенность всех подслушивающих устройства на расстоянии. Но реализация,как отмечалось выше,  может отличаться.

Так, есть трубчатые микрофоны, которые представляют собой нечто в форме вытянутой трубки (с манжетой) с отверстиями по бокам, расстояние между которыми расчитано таким образом., чтобы усиливать за счёт эффекта интерференции звук с того направления, на котороеуказывает сама трубка. Один из таких направленных микрофонов трубчатого типа изображён на фото правее.

Есть технолгия усиления звука, за счёт сбора его в точке расположния микрофона с площади изогнутой поверхности — тарелки, расположенной позади микрофона. Подобные устройства называют параболическими микрофонами, а сама технология напоминает ту, которая используется в антенах-тарелках, или в солнечных коллекторах.

Данное подслушивающее устройство направленного действия хорошо разрекламировано в детективах и прочих продуктах кинематографа, но настолько ли они удобны и полезны на самом деле? Быть может, лучше воспользоваться жучком нежели бегать за кем-то с непонятным прибором, пусть и на определённом расстоянии, но всё же…

Это два наиболее популярных типа микрофонов направленного действия. Есть и другие, но они не отличаются интересными коммерческиеми характеристиками (в первую очередь скромными габаритами).

Дальность действия направленного микрофона

Дальность направленного микрофона — величина условная. Она зависит от многих факторов — прямой видимости источника звука, условий среды, наличия посторонних шумов.

Понятно, что находиться с таким гаджетом на близком расстоянии с объектом подслушивания никак нельзя. Но на большом расстоянии есть ограничение и по чисто физическому поиску точки источника (когда рука дрожит, это кажется не существенным, но чем дальше объект наблюдения, тем больше колебание точки фокусировки, вызванное дрожанем руки. А если объект прослушки находится в движении?

Потому правильно говорить о полезнном расстоянии прослушки.Оно определеяется диапазоном. Метров 10 -15 разумный минимум использования. Метров 70 — технический максимум. Хотя, производители заявляют раза в два больше.

Понятно, что принимаемый микрофоном сигнал усиливается электроникой до приемлимого уровня.

Раскрываем правду о направленых микрофонах

Долго вокруг да около ходить не будем. Не то, чтобы эта шпионская технолгия полная чушь, распиаренная по кинофильмам. Но где-то не сильно далеко от этого. Просто рассужаем логически. Если объект бизко, то тыкать в него таким микрофоном это палево. Причём на уровне неадекватности. Вариант второй — объект прослушки далеко. А вот теперь представьте, как лазерной указкой держать такого человека в прицеле. Ведь правда, что чем дальше объект слежки, тем сложнее удержать пятно от лазера на нём. Особенно, если он не стоит на месте. Особенно, если находится в толпе, в движении. А ведь задача не просто удержать в пицеле, а удержать на всём протяжении прослушивания. Причём так, чтобы окружающие этого не заметили… То что это невозможно, говорить не будем, но то, что сложно — однозначно.

Вот и подумайте, стоит ли тратить большие деньги для покупки направленног микрофона и использования его в целях шпионажа. Нет, ситуации, когда он окажется полезным, конечно есть. Например. прослушивание с расстояния переговоров сидящих за столом людей. Это так, к примеру просто. Или  его помощью можно записывать интервью говорящего на удалени от вас. Этим журналисты часто пользуются, приобретая направленные микрофоны трубчатого типа (параболически выглядели бы несколько подозрительно…).

Потому, прежде чем тратить большие деньги на такое оборудование, стоит задуматься о целесообразности таких трат. Однако, как подарок — это очень инетресно и оригинально!

Купить направленный микрофон для прослушки на расстоянии можно в пределах от 20 до 100 у.е. — для разумных покупателей на том же aliexpress (см ссылки в нашем магазине).

agent-time © Copyright 2019-2020
Использование материала без активной обратной ссылки на страницу запрещено!

Направленные микрофоны

Обычные микрофоны способны регистрировать человеческую речь на расстоянии, не превышающем нескольких десятков метров. Для увеличения дистанции, на которой можно производить прослушивание, практикуют применение направленного микрофона. Другими словами, это устройство собирает звуки только с одного направления, т.е. обладает узкой диаграммой направленности. Такие устройства широко применяются не только в разведке, но и журналистами, охотниками, спасателями и т.д.

В простейших из них узкая диаграмма направленности формируется за счет использования длинной трубки и микрофона, установленного в ней. Трубка маскируется под трость или зонт. В более сложных конструкциях могут использоваться несколько трубок различной длины — это так называемый микрофон органного типа. Такой микрофон способен улавливать звуки голоса на расстоянии до 1000 метров. Высокую направленность имеют также микрофоны, в которых диаграмма направленности формируется параболическим концетратором звука.

Можно выделить два основных типа направленных микрофонов:

• с параболическим отражателем;
• резонансный микрофон.

Микрофон с параболическим отражателем.

В микрофоне с параболическим отражателем собственно микрофон расположен в фокусе параболического отражателя звука. Направленный параболический микрофон с усилителем АD-9 концентрирует идущие звуки и усиливает их. Прост в обращении и настройке. В комплект входит микрофон, усилитель, кабель и головные телефоны. Электропитание — от батареи 9 В. Выпускаются несколькй моделей. Общим в конструкции всех этих микрофонов является наличие рукоятки пистолетного типа, параболического отражателя диаметром около 40 см и усилителя. Диапазон воспринимаемых частот составляет от 100-250 Гц до 15-18 кГц. Все микрофоны имеют автономное питание и имеют разъемы для подключения к магнитофону. Острая «игольчатая» диаграмма направленности позволяет при отсутствии помех контролировать человеческую речь на расстоянии до 1200 м. В реальных условиях (в условиях города) можно рассчитывать на дальность до 100 м.

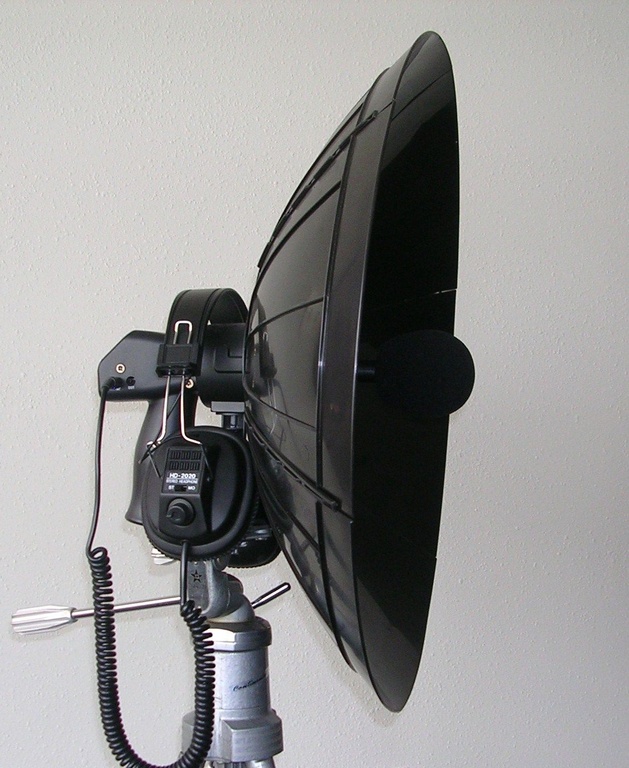

Ниже представлен рисунок направленного микрофона с параболическим отражателем. (рис.1)

Резонансный микрофон.

Резонансный микрофон основан на использовании явления резонанса в металлических трубках разной длины. Например, в одной из модификаций такого микрофона используется набор из 37 трубок длиной от 1 до 92 см. Звуковые волны, приходящие к приемнику по осевому направлению, приходят к микрофону в одинаковой фазе, а с боковых направлений (по причине отличной скорости распространения звуковых волн в металле, а также разной длины трубок) — оказываются сдвинутыми по фазе. Так как подобные устройства на рынке практически не представлены, у авторов нет данных о преимуществах резонансных микрофонов.

С точки зрения скрытого контроля звука применение направленных микрофонов затруднено из-за зачастую неприемлемых их габаритов и источников акустических помех. Кроме того, для того, чтобы не быть прослушанным в автомобиле, достаточно просто поднять стекло. Ниже представлен рисунок направленного микрофона органного типа. (рис.2)





Схемы усилителей низкой частоты, которые можно использовать в микрофонах органного типа приведены на рис.3-4.





Конструирование чувствительных усилителей для прослушивания речи имеет свои особенности. Одна из практических схем микрофонного усилителя приведена на рис. 3.







Это устройство содержит двухкаскадный усилитель низкой частоты на малошумящих транзисторах VT₁ и VT₂, корректирующий фильтр на транзисторе VT₃ и оконечный усилитель, собранный по двухтактной бестрансформаторной схеме, на транзисторах VT₄-VT₆. Акустическое усиление сигнала звуковой частоты, приведенным устройством составляет 85 дБ, начальный ток потребления — 1,8 мА, полоса усиливаемых частот — от 0,3 до 3 кГц, максимальный выходной уровень сигнала — 124 дБ.

Сигнал с микрофона М1 типа «Сосна» через конденсатор С₁ поступает на базу транзистора VT₁. Поскольку чувствительность усилителя звуковой частоты ограничена внутренними шумами транзисторов, то для уменьшения шумов в первых каскадах усилителя использованы малошумящие транзисторы типа КТ3102. Усилительные каскады на транзисторах VT₁ и VT₂ охвачены глубокой отрицательной обратной связью, которая позволяет обеспечить устойчивую работу каскадов и более линейную АЧХ. Нагрузкой второго каскада усилителя является перемеяный резистор R₃, он же является и регулятором громкости. Сложный RС-фильтр, состоящий из элементов R₃, С₅, R₆, С₆, R₇, С₇ отсекает «шумовые» ВЧ составляющие, принимаемые микрофоном, и оставляет только сигналы в полосе частот до 4 кГц. Этот диапазон обеспечивает наибольшую разборчивость речевой информации. С выхода фильтра сигнал поступает на оконечный усилитель звуковой частоты, выполненный на транзисторах VT₄, VT₅ типа КТ315 и транзисторе VT₆ типа КТЗ61. Нагрузкой усилителя служит головной телефон типа ТМ-2А или ТЭМ. Резисторы в схеме используются типа МЛТ-0,125. Резистор R₃ — СПЗ-41 или другой небольших габаритов. Настройка устройства сводится к подбору сопротивлений резисторов R₁ и R₁₆ для установки напряжения в точках А и В равным половине напряжения питания.

В отличие от предыдущего устройства, собранного на дискретных элементах, предлагаемое устройство собрано на широко распространенной микросхеме типа К237УН1 и предназначено для обнаружения слабых акустических сигналов. Принципиальная схема устройства приведена на рис. 4.







В схеме использован электретный микрофон типа МКЭ-333. Сигнал с микрофона М1 поступает на вход микросхемы DA1 типа К237УН1, которая представляет собой усилитель низкой частоты. Усилитель включен по типовой схеме. Транзисторы VT₁ типа КТ315 и VT₂ типа КТ361 выполняют роль эмиттерных повторителей и служат для усиления сигнала по току. В качестве нагрузки используется телефон типа ТМ-2А.

Настройка усилителя звуковой частоты заключается в получений максимальной мощности сигнала на выходе микросхемы DA1 путем измене ния сопротивления резистора R₃. Сопротивление резистора R₃ подбирают таким, чтобы при номинальном напряжении питания 9 В и отсутствии сигнала звуковой частоты на входе микросхемы DA1 потенциал на выводе 1 микросхемы DA1 находился в пределах 3,75-3,85 В. В случае неустойчивой работы усилителя, его самовозбуждения, необходимо между выходом микрофона М1 и конденсатором С₂ включить резистор сопротивлением 2-68 кOм. Устройство работоспособно в диапазоне питающих напряжений 3-9 В, потребляемый при этом ток составляет 2-6 мА. Вместо микрофона возможно подключение многовитковой катушки индуктивности. Она подключается между точками А и В схемы. Микрофон М1 и резисторы при этом отключаются. В последнем случае возможна регистрация переменных магнитных полей.



Простой направленный микрофон представляет собой набор из семи алюминиевых трубок диаметром 10 мм. Длина трубки определяет резонансную частоту звукового сигнала. Формула для расчета длины трубок имеет следующий вид:

L = 330/2F,

 где L — длина трубки в метрах; F — резонансная частота в герцах. Исходя из вышеприведенной формулы, можно построить табл. 1 для микрофона из семи трубок, где N — номер трубки.

Таблица 1. Характеристики трубок направленного микрофона

N	1	2	3	4	5	6	7
L,мм	550	400	300	200	150	100	50
F,Гц	300	412	550	825	1100	1650	3300

 Вариант размещения избирательной системы, составленной из направленных трубок, приведен на рис. 5.







Микрофон располагается в параболическом улавливателе, фокусом которого является направляющая система (рис. 6).









Дальнейшее усиление сигнала происходит за счет использования высокочувствительного микрофонного усилителя МУ. Этот направленный микрофон перекрывает диапазон частот от 300 Гц до 3300 Гц, т. е. основной информационный диапазон речевого сигнала.

Если необходимо получить более качественное восприятие речи, то необходимо расширить диапазон принимаемых частот. Это можно сделать путем увеличения количества резонансных трубок, например, до 37 штук. В табл. 2 приведены расчетные данные для использования в избирательной системе от 1 до 37 трубок. Приведенная в табл. 2 резонансная система перекрывает диапазон частот от 180 Гц до 8200 Гц. Вариант размещения резонансных трубок приведен на рис. 7, где трубки располагаются «улиткой».





Вместо резонансной системы можно использовать параболический рефлектор диаметром от 30 до 80 см.

Таблица 2. Расчетные данные для использования в избирательной системе от 1 до 37 трубок.

N	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20
L,мм	920	895	870	845	820	792	770	745	720	695	670	645	620	595	570	545	520	495	470	445
F,Гц	180	184	190	195	201	208	214	222	229	237	246	256	266	277	290	303	317	333	351	371

N	21	22	23	24	25	26	27	28	29	30	31	32	33	34	35	36	37
L,мм	420	395	370	345	320	295	270	245	220	195	170	145	120	95	70	45	20
F,Гц	393	418	446	478	516	560	611	674	750	846	971	1138	1375	1737	2357	3667	8250

---
