Простейший датчик температуры на LM35

Начнём с того, что мне как-то понадобился для одного проекта электронный термометр — ртутный казался громоздким и неудобным. Сходу придумалась схема, использовавшая терморезистор (а то и просто резистор, а в одном случае использовалась вообще галогенная лампочка), с усилителем, компаратором и ещё рядом хитростей, чтобы повысить точность. Получалась всё более и более навороченная схема, которая, конечно, после n-ного по счёту изменения не заработала, и разбираться желания уже не было, да и китайский термометр появился в процессе, и разработка заглохла за ненадобностью.

Но одной функции всё-таки не хватало. Термометр бывает полезен, когда надо не перегреть что-нибудь (например, воду в чайнике — для некоторых целей она не должна кипеть). Готового решения нет, значит надо что-то сделать.

Но только наученный горьким опытом (с электроникой всегда не везло, и до сих пор мне всегда удавались только очень простые конструкции), решил, что сделаю так, чтобы было просто и надёжно. И с неба свалилась микросхема LM35! Благодаря этому чуду задача упрощается до смешного.

Давайте покажу вам схему, которая обрадует любого новичка:

Оказалось, что к микросхеме не нужен даже компаратор.

Помню, когда сам читаешь чужую статью, вечно хочется спросить: а это зачем? а это? Теперь сам попытаюсь сделать так, чтобы никаких вопросов не возникало. Обо всё по порядку:

1. Микросхема LM35 (у неё есть несколько аналогов) специально создана для измерения температуры. Всё, что нужно — это подключить 1 и 3 ногу к плюсу и минусу питания соответственно, и измерить напряжение на среднем выводе. Оно составляет 10 милливольт на каждый градус Цельсия температуры корпуса микросхемы (она сама выглядит как транзистор, кстати). Значит, если там напряжение 230мВ, то температура 23°С.

В даташите про неё расписано ещё много хорошего: и потребляет она 130мкА, и выход у неё низкоомный, и точность в полградуса, и собственный перегрев порядка 0,1°С… В общем, круче некуда. Единственное — страдает она от слишком высоких температур — 150°С максимум.

2. Казалось бы, дальше должна идти микросхема компаратора, которая сравнит это напряжение с тем, которое мы выставим, например, потенциометром? Да, но можно обойтись и без компаратора. Напряжение открывания полупроводниковых приборов — 0,6В, надо это использовать…

3. Лезем в даташит на самый дешёвый транзистор — BC847 и видим, что в очень узком диапазоне напряжения база-эмиттер коллекторный ток сильно меняется. В качестве нагрузки, которая и будет сигнализировать об открытии транзистора, возьмём пьезоэлемент — зуммер. Приятным сюрпризом оказывается то, что от батарейки 9В от потребляет около 5мА, а при небольшом понижении тока перестаёт звучать. То есть включается достаточно резко.

4. Нужно как-то настраивать температуру срабатывания. Поставим переменный резистор, который будет делить напряжение. Движок вверх (по схеме) — напряжение передаётся напрямую, то есть срабатывание будет чуть выше 60 градусов. Движок вниз — коэффициент передачи 0,5, для срабатывания при максимально допустимой температуре в 150 градусов. Постоянный резистор на 10К нужен как раз для того, чтобы при полностью опущенном движке срабатывание всё-таки происходило.

5. Собираем на макетной плате — работает. Можно померить ток базы, необходимый для срабатывания, померить рабочий ток зуммера и обнаружить, что сделать его тише, включив последовательно ему резистор, не получится — он просто перестаёт звучать. Возникает другой вопрос: а что, если при коэффициенте передачи, равном 1, датчик нагреется до 150 градусов и выдаст, соответственно, 1,5В прямо на базу транзистора? Оказалось, что ничего страшного в этом нет — ток базы транзистора может с лёгкостью превышать 10мА, а LM35 выдаёт ток короткого замыкания в 2-3мА. Значит, даже при самом лютом перегреве транзистору ничего не будет.

Значит пора делать печатную плату. Файл формата Sprint-layout есть в приложениях. Вот так оно выглядит на этапе запайки smd-компонентов: (внимание, SMD резистор на фото — 1кОм, под имевшийся у меня подстроечник. Если следовать схеме, то маркировка должна быть 103, то есть 10кОм. В принципе, номиналы можно менять в широких пределах, чем меньше сопротивления — тем больше потребляемый ток в «спящем» режиме, но тем точнее температура срабатывания к расчётной

Верхние три отверстия — под разъём подключения датчика. Три здоровых — под переменный резистор. Ещё две — под питание. А что за три оставшихся, в ряд выстроившихся? Я, честно говоря, не знаю, как это назвать. Это то ли аналоговый выход, то ли отладочный порт, оба названия в такой схеме звучат одинаково смешно. Но факт в том, что сюда можно подпаять разъём и смотреть напряжение на выходе и напряжение на базе транзистора. Всё-таки, втыкать провода в разъём удобнее, чем подпаиваться каждый раз, если что-то понадобится посмотреть.

Вот такой резистор будет использоваться. Обратите внимание, что ножки у него немного подточены и загнуты так, чтобы проходить в нужные отверстия. Есть, правда, проблема, что они слишком короткие для таких извращений и не достают до обратной поверхности платы.  Пришлось потом тонкой проволочкой наращивать.

После запайки остальных компонентов выглядит примерно так:

Вот и всё. Разъём для термометра таков, что в него можно напрямую вставить 3 ноги микросхемы (Vcc, то есть плюс питания, то есть левая нога, если смотреть на маркировку, должна быть со стороны зумера), погреть её на свечке (осторожно!), да посмотреть, как меняется выходное напряжение и в какую сторону крутить резистор. Для этого второй разъём как раз и нужен. Температура срабатывания получается немного выше ожидаемой из-за ненулевого тока базы транзистора, но это не страшно.

Для полного счастья датчик надо сделать выводным. Припаиваем 3 провода к датчику и штекер на другой конец. Я ещё залил ноги датчика термоклеем и загнал всё в термоусадку. Получилось вот так:

В таком виде его можно прямо окунать в воду. Если переменный резистор выставить так, чтобы зуммер срабатывал при температуре 90°С, то можно больше никогда не бояться садиться за компьютер, грея что-то на плите. А если на 110, то он будет срабатывать на полное выкипание воды.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
	Датчик температуры	LM35	1		Поиск в магазине Отрон	В блокнот
VT1	Биполярный транзистор	BC847	1		Поиск в магазине Отрон	В блокнот
R1	Подстроечный резистор	10 кОм	1	R1 и R2 могут быть произвольного (1..47КОм), но равного номинала.	Поиск в магазине Отрон	В блокнот
R2	SMD-резистор	10 кОм	1		Поиск в магазине Отрон	В блокнот
	Зуммер 9В		1		Поиск в магазине Отрон	В блокнот
						Добавить все

^{Скачать список элементов (PDF)}

Теги:

• Sprint-Layout
• Термометр

Датчик температуры LM35.

Описание, схема подключения, datasheet

Главная » Справочник » Датчик температуры LM35. Описание, схема подключения, datasheet

Датчик температуры LM35 представляет собой интегральную схему предназначенную для измерения температуры, используется в устройствах, так или иначе связанных с контролем температуры. LM35 является недорогой, надежной и достаточно точной микросхемой (погрешность измерения составляет около ± 0,5º С). Применение датчика LM35 намного предпочтительнее, чем использование термистора, из-за точности измерения.

Как вы можете видеть на приведенном выше рисунке, LM35 имеет три вывода, два из которых предназначены для питания датчика, а третий является выходом. Для получения точных результатов LM35 не требует какой-либо калибровки.

Достоинства датчика LM35: линейная зависимость выходного сигнала (температура/напряжение), низкое выходное сопротивление, встроенная схема калибровки. Датчик может работать в диапазоне от -55 º до 150 º С.

Как было сказано ранее, аналоговый сигнал на выходе прямо пропорционален изменению температуры в градусах Цельсия, и на каждый градус приходится 10мВ. Ток потребления датчика составляет около 60 мкА, и из-за этого саморазогрев LM35 составляет всего 0,1 º С.

Параметры LM35

Корпус и цоколевка датчика LM35

В основном датчик LM35 выпускается в корпусе TO-92. Но он так же может быть в корпусе TO-220 или TO-46. Их характеристики одинаковы, различие только в  конкретных областях применения.

Например, в отличие от корпуса TO-92, датчик в металлическом корпусе TO-46 может быть использован для контактного измерения температуры поверхности. Датчик в TO-92 используется в основном для измерения температуры воздуха.

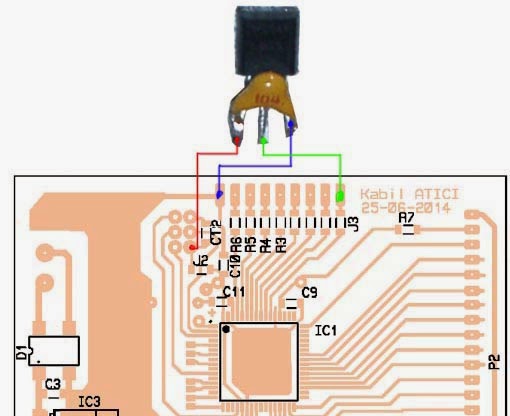

Подключение датчика LM35 для измерения температуры в диапазоне от -55 до + 150 градусов

Пример использования температурного датчика LM35

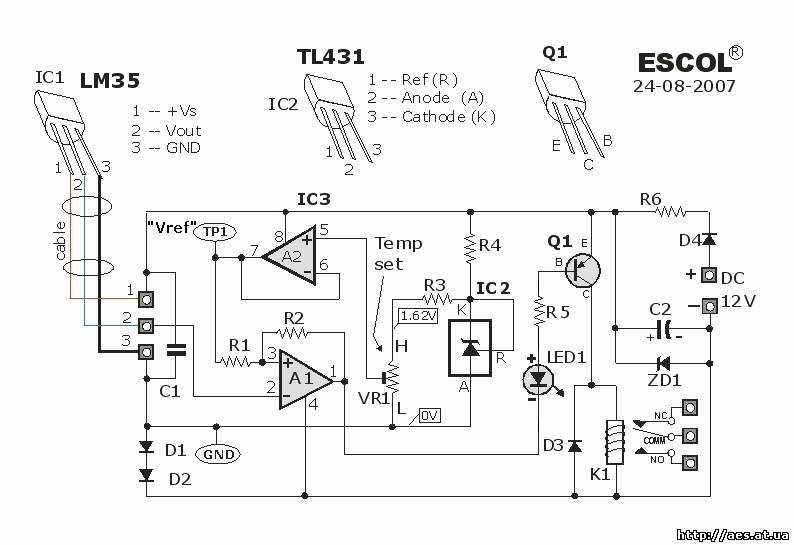

Пример применения LM35 можно продемонстрировать на простой схеме, которая путем переключения светодиодов, показывает превышение заданного порога температуры:

Инвертор 12 В/ 220 В

Инвертор с чистой синусоидой, может обеспечивать питание переменно.

..

Подробнее

В данной схеме операционный усилитель 741 используется в качестве компаратора. ОУ сконфигурирован как неинвертирующий усилитель. Это означает, что, когда LM35 регистрирует температуру выше установленного уровня, на выходе ОУ появляется положительный уровень и загорается красный светодиод, а когда температура падает ниже заданного уровня, на 741 возникает отрицательный уровень напряжения, что приводит к загоранию зеленного светодиода. Переменным резистором R2 задается порог переключения.

Скачать datasheet LM35 (246,0 KiB, скачано: 3 875)

Тестер транзисторов / ESR-метр / генератор

Многофункциональный прибор для проверки транзисторов, диодов, тиристоров…

Подробнее

Categories Справочник Tags LM35

Отправить сообщение об ошибке.

Датчик температуры LM35 (с отверстием под пайку) – ELEDIY

• ЭЛЕДИЙ | Электроника своими рукамиДом
• org/Breadcrumb»> Датчик температуры LM35 (с отверстием под пайку)
• Датчик температуры LM35 (с отверстием для пайки)

Датчик температуры LM35 (с отверстием под пайку)

Последние продукты

Видел студию BeagleBone? Зеленая накидка HDMI

$14,99 $19,99

Акриловый чехол для Seeed Studio BeagleBone? Зеленый

6,99 $ 9,99 $

Накидка моторного моста

Продано

5-дюймовая студия BeagleBone Seeed? Зеленый ЖК-экран с резистивным сенсорным экраном

$112,99 $147,99

BeagleBone? Синий

Распродано

Встроить BeagleBone? Черный Rev. C — одноплатный компьютер

Продано

PocketBeagle — OSD3358ARM Cortex-A8 512 МБ ОЗУ

Продано

Seeed Studio BeagleBone Green Wireless Development Board (TI AM335x WiFi+BT)

$75,99 99,99 долларов США

• Бесплатная доставка
  От 100$

• 99% клиентов
  отзывов

• 30 дней
  для бесплатного возврата

• Оплата
  Безопасная система

• Только лучшие бренды


• Описание
• Доставка и возврат
• отзывов

Датчик предназначен для Arduino, порт подключения которого совместим с платой расширения датчика Arduino. Его выходное напряжение и шкала температуры Цельсия находятся в линейной зависимости. Когда на выходе 0 В, оно увеличивается на 1 мкА, выходное напряжение увеличивается на 10 мВ. Датчик поставляется с четырьмя отверстиями для позиционирования, которые позволяют закрепить его на других устройствах.
Технические характеристики
Рабочее напряжение: 3,3–5 В (постоянного тока)
Интерфейс: 3-контактный интерфейс

Входной сигнал: аналоговый сигнал
Вес: 2,6 г

Датчик предназначен для Arduino, порт подключения которого совместим с платой расширения датчика Arduino. Его выходное напряжение и шкала температуры Цельсия находятся в линейной зависимости. Когда на выходе 0 В, оно увеличивается на 1 мкА, выходное напряжение увеличивается на 10 мВ. Датчик поставляется с четырьмя отверстиями для позиционирования, которые позволяют закрепить его на других устройствах.
Технические характеристики
Рабочее напряжение: 3,3–5 В (постоянного тока)
Интерфейс: 3-контактный интерфейс
Входной сигнал: аналоговый сигнал
Вес: 2,6 г

ПРАВИЛА ВОЗВРАТА

Morbi ut blandit risus. Donec mollis nectellus et rutrum. Orci varius natoque penatibus et magnis dis parturient montes, nascetur ridiculus mus. Ut consequat quam a purus faucibus scelerisque. Морис ac dui ante. Pellentesque congue porttitor tempus. Donec sodales dapibus urna sed dictum. Duis congue posuere libero, a aliquam est porta quis.

Donec ullamcorper magna enim, vitae fermentum turpis elementum quis. Interdum et Malesuada Fames ac ante ipsum primis in faucibus.

Curabitur vel sem mi. Проин в lobortis ipsum. Aliquam rutrum tempor ex ac rutrum. Maecenas nunc nulla, placerat at eleifend in, viverra etos sem. Nam sagittis lacus metus, dignissim blandit magna euismod eget. Подвесьте nisl lacus. Phasellus eget augue tincidunt, sollicitudin lectus sed, convallis desto. Pellentesque vitae dui lacinia, venenatis Erat Sit Amet, fringilla felis. Nullam maximus nisi nec mi facilisis.

ДОСТАВКА

Lorem ipsum dolor sit amet, consectetur adipiscing elit. Morbi ut blandit risus. Donec mollis nectellus et rutrum. Orci varius natoque penatibus et magnis dis parturient montes, nascetur ridiculus mus. Ut consequat quam a purus faucibus scelerisque. Морис ac dui ante. Pellentesque congue porttitor tempus. Donec sodales dapibus urna sed dictum. Duis congue posuere libero, a aliquam est porta quis.

Donec ullamcorper magna enim, vitae fermentum turpis elementum quis. Interdum et Malesuada Fames ac ante ipsum primis in faucibus.

Curabitur vel sem mi. Проин в lobortis ipsum. Aliquam rutrum tempor ex ac rutrum. Maecenas nunc nulla, placerat at eleifend in, viverra etos sem. Nam sagittis lacus metus, dignissim blandit magna euismod eget. Подвесьте nisl lacus. Phasellus eget augue tincidunt, sollicitudin lectus sed, convallis desto. Pellentesque vitae dui lacinia, venenatis Erat Sit Amet, fringilla felis. Nullam maximus nisi nec mi facilisis.

Недавно просмотренные продукты

Температурный датчик LM35 — купить датчик LM35 онлайн на сайте QuartzComponents.com

• Дом
• Датчик температуры LM35

Распродажа

Распродано

рупий 59. 00 рупий 47,00 (без НДС)

Добавление товара в корзину

• Описание
• Доставка + Возврат
• Отзывы

Описание

LM35  — недорогая, линейная и точная ИС для измерения температуры. Он выдает аналоговое выходное напряжение, пропорциональное измеряемой температуре. Также не требуется никакой дополнительной схемы калибровки для получения выходного сигнала в градусах Цельсия. Он также имеет меньший самонагрев (0,1 ̊ C в неподвижном воздухе), чем термистор. Он чрезвычайно популярен среди любителей, производителей схем DIY и студентов даже после 16 лет его запуска. Он также используется во многих недорогих продуктах, где требуется измерять температуру с большей точностью при сохранении низкой стоимости. Вы можете использовать его для измерения температуры аккумуляторной батареи, воздуха, кипящей воды, любой электрической цепи и т. д. Датчик имеет названия, состоящие из двух частей lm35dz и lm35dt .



Технические характеристики:

• Откалиброван непосредственно в градусах Цельсия
• Линейный + 10 мВ/°C Масштабный коэффициент, т.е. если выход 250 мВ, то температура 25°C
• Точность ±5°C (при 25°C) и ±0,75°C по всей шкале
• Диапазон от −55°C до +150°C
• Подходит для удаленных приложений
• Работает от 4 В до 30 В
• Потребляемый ток менее 60 мкА
• Низкий уровень самонагрева, 0,1°C в неподвижном воздухе
• Выход с низким импедансом, 0,1 Ом для нагрузки 1 мА
• Доступен в пакете ТО-92



Описание продукта:

Он выдает выходные данные в виде аналоговых сигналов, поэтому вам необходимо преобразовать их в цифровые сигналы с помощью АЦП, но любой микроконтроллер, такой как Arduino, который имеет АЦП, будет работать нормально, вы также можете использовать внешнюю микросхему АЦП. если вы не хотите использовать микроконтроллер. Для питания IC подключите VCC и GND от используемого вами контроллера, не перепутайте контакты. Средний вывод будет выдавать аналоговый сигнал, поэтому используйте АЦП или соедините его с аналоговым выводом Arduino.



Дополнительные ресурсы

1. Технический паспорт LM35
2. Интерфейс Arduino LM35

Подробнее

Подробнее

Доставка + Возврат

Политика возврата

Из-за типа продаваемой нами продукции мы принимаем ограниченный возврат. Ниже приведены условия, при которых мы можем принять запрос на возврат.

1. Производственный брак

Если вы получили продукт с производственным дефектом, пожалуйста, сообщите нам в течение 3 дней с момента получения продукта, подкрепленного надлежащими фотографиями и описанием. Как только наша служба поддержки примет возврат, мы предоставим замену или полный возврат средств, включая стоимость обратной доставки. Обратите внимание, что если ваш товар уже перепаян или изменен каким-либо образом, мы не сможем принять его к возврату.

2. Отправлен неправильный товар

Если ваш товар выглядит не так, как показано на изображении на нашем веб-сайте, мы примем товар обратно и вернем деньги или заменим товар по вашему выбору.

Ограничение возврата

Мы не принимаем возврат продуктов, поврежденных в результате неправильного использования продукта. Кроме того, мы не принимаем возврат, если заказанный товар не подходит для какого-либо конкретного применения. Пожалуйста, ознакомьтесь со спецификациями продукта и техническим описанием, прежде чем выбрать и заказать продукт. Возвраты принимаются только в течение 3 дней с момента доставки.

Доставка

Мы осуществляем бесплатную доставку всех предоплаченных заказов по всей Индии. При оплате наложенным платежом взимается плата в размере 70 индийских рупий, если стоимость заказа ниже 59 индийских рупий. 9 и 20 индийских рупий будут взиматься за заказы свыше 599. Пожалуйста, свяжитесь с нашей службой поддержки по адресу [email protected] по любому вопросу, связанному с доставкой.

Обратите внимание, что минимальная стоимость заказа составляет 200 индийских рупий как для заказов с предоплатой, так и для заказов с наложенным платежом.
