P6KE15CA, Защитный диод двунаправленный, 600Вт, 15В, [DO-15], Китай

* Изображения служат только для ознакомления,
см. техническую документацию

0.96 BYN

от 50 шт. — 0.75 BYN

Добавить в корзину 1 шт. на сумму 0.96 BYN

Посмотреть альтернативные предложения2

Номенклатурный номер: 5457

Артикул: P6KE15CA

Бренд / Производитель: Китай

Описание

Диоды для подавления переходных скачков напряжения / подавители ЭСР DFD PROTECTION, FILTER

Технические параметры

Серия	p6ke	​
Полярность	Двунаправленный	​
Количество каналов	1	​
Типовое рабочее напряжение	15 В	​
Максимальное обратное напряжение стабилизации	12. 8 В	​
Минимальное пробивное напряжение	14.3 в	​
Максимальное напряжение фиксации	21.2 В	​
Максимальный импульсный ток	28.8 А(10/1000 мкс)	​
Мощность	600 Вт	​
Рабочая температура	-55…+175 C	​
Корпус	DO-204AC/DO-15	​
Вес, г	0.6

Гарантийный срок

6 месяцев

Техническая документация

Datasheet

pdf, 130 КБ

Datasheet 07-P6KE_SERIES_HotTech

pdf, 275 КБ

Диоды защитные импортные

pdf, 732 КБ

Диоды импортные

pdf, 304 КБ

Дополнительная информация

Калькуляторы группы «Диоды защитные (TVS)»

Типы корпусов импортных диодов

Сроки доставки

Цена и наличие в магазинах

— Выберите город —МинскГомель

ул. Димитрова, 5

нет в наличии

Розничная цена: 0.96 BYN

KS-40R (220В,40Вт), Паяльник с нихромовым нагревателем и …

110 BYN

SH-817B, Оловоотсос алюминиевый

30 BYN

F6101, Плата печатная макетная

33 BYN

ПОС 61 Тр d=1.0мм 100г катушка, Припой

44 BYN

WDR-480-24, Блок питания, вход: 1-2-фазное 180-550В, выход …

560 BYN

Диоды Шоттки

Транзисторы полевые (FETs, MOSFETs)

Стабилизаторы напряжения и тока

Диоды прочие

Диоды быстродействующие

P6KE15CA за 0.00 ₽ в наличии производства ST MICROELECTRONICS

Купить Диод защитный 600Вт P6KE15CA производителя STMicroelectronics можно оптом и в розницу с доставкой по всей России, Казахстану, Республике Беларусь и Украине, а так же в другие страны Таможенного союза (Армения, Киргизия и др.).

Для того, чтобы купить данный товар по базовой цене в розницу, положите его в корзину и оформите заказ следуя детальной инструкции. Обращаем Ваше внимание, что в зависимости от увеличения объёма продукции перерасчёт розничной цены будет произведен автоматически. Оптовая цена на диод защитный 600вт 15в 28а P6KE15CA выставляется исключительно после отправки коммерческого запроса на e-mail: [email protected] или [email protected]

• Более подробная информация находится в разделе Оплата.

Мы работаем со всеми крупными транспортными компаниями и гарантируем оперативность и надежность каждой поставки независимо от региона присутствия заказчика. Данный товар так же поставляются с различных складов Европы, Китая и США. Возможные варианты поставки запрашивайте у специалистов компании SUPPLY24.ONLINE.

• Более подробная информация находится в разделе Доставка.

Гарантия предоставляется непосредственно заводом-изготовителем STMicroelectronics . Гарантийный ремонт или замена оборудования осуществляется исключительно после проведения экспертизы и установления факта гарантийного случая.

• Более подробная информация находится в разделах Гарантия и Условия Гарантийных Обязательств.

Диоды transil THT двунаправленные практически всех известных мировых брендов представлены нашей компанией. В случае если интересующий Вас товар не был найден на нашем сайте, обратитесь в службу технической поддержки или обслуживающему Вас менеджеру и наши инженеры подберут аналоги для Вашего оборудования. Таким образом, возможно снизить затраты до 20% на обслуживание оборудования и оптимизировать Ваши расходы. Компания SUPPLY24.ONLINE берёт на себя полную ответственность за правильность подбора аналога. Наша компания предлагает только разумный подход, если по ряду критериев запрашиваемый товар не подразумевает замену на аналог, мы не предлагаем замену.

Стратегическая цель нашей компании помочь Вам подобрать оборудование и товар с оптимальными характеристиками, и разобраться в огромном количестве товарных позиций и предложений.

---

Внимание!

• Характеристики,внешний вид и комплектация товара могут изменяться производителем без уведомления.
• Изображение продукции дано в качестве иллюстрации для ознакомления и может быть изменено без уведомления.
• Точную спецификацию смотрите во вкладке «Характеристики» .
• При необходимости установки программного обеспечения и использования аксессуаров сторонних производителей, просьба проверить их совместимость с устройством, детально изучив документацию на сайте производителя STMicroelectronics
• Запрещается нарушение заводских настроек и регулировок без привлечения специалистов сертифицированных сервисных центров.

Характеристики

Производитель

STMicroelectronics

Обратное напряжение макс.

Импульсный ток

Корпус

Вид упаковки

Ammo Pack

Конструкция диода

двунаправленный

Монтаж

Тип диода

защитный

Напряжение пробоя

Ток утечки

Рассеиваемая мощность

ДОСТАВКА ПО РОССИИ

Доставка осуществляется в течении 2-3 дней с момента зачисления средств на р/с компании при наличии товара на складе в РФ. В отдельных случаях, при большой удаленности Вашего региона, срок доставки может быть увеличен.

• Полный перечень городов, в которые осуществляется доставка, смотрите ниже.

ДОСТАВКА В СТРАНЫ ТАМОЖЕННОГО СОЮЗА

Доставка осуществляется в течении 3-5 дней с момента зачисления средств на р/с компании в следующие страны.

• Казахстан
• Армения
• Беларусь
• Киргизия

Обращаем Ваше внимание на то, что сроки доставки товаров напрямую зависят от наличия товара на Российском складе компании.

В случае, если выбранные товарные позиции находятся на одном из внешних складов Европы или США, то срок доставки товара может составлять до 3-4 недель. Для избежания недоразумений, рекомендуем уточнить актуальные сроки поставки в отделе логистики или у менеджера компании.

В данном случае, как правило, 90% заказов доставляются заказчикам в течении первых 2 недель.

Если какая-либо часть товара из Вашего заказа отсутствует на складе, мы отгрузим все имеющиеся в наличии товары, а после поступления с внешнего склада оставшейся части заказа отправим Вам её за счёт нашей компании.

ОФИСЫ ВЫДАЧИ ТОВАРА:

Доставка до ТК осуществляется бесплатно

CКЛАДЫ

Все, что вам нужно знать о диодах TVS

В нашем руководстве рассматриваются различные типы диодов TVS, доступные для различных задач и проектов.

Что такое диод TVS?

Диоды TVS (подавитель переходного напряжения) — это компоненты, которые используются для защиты чувствительных компонентов, таких как полупроводники. Они предназначены для того, чтобы реагировать на скачки напряжения и фиксировать напряжение на заданном уровне перед входом в цепь. Они действуют аналогично фильтрам на воздуховодах или водопроводных трубах.

TVS-диоды используются в ИС (интегральных схемах) для защиты от перенапряжения и воздействия дуги, EFT (быстрых электрических переходных процессов), ESD (электростатического разряда), индуктивного переключения нагрузки и даже ударов молнии.

Применение ограничителей переходных напряжений включает защиту следующих компонентов и оборудования:

• МОП-память
• Телекоммуникационное оборудование
• Микропроцессоры
• Линии электропередач переменного тока
• Бытовое электронное оборудование

Эти компоненты имеют преимущество по сравнению со стандартными диодами, так как они имеют большую площадь поперечного сечения P-N перехода.

Эта большая конструкция означает, что диоды TVS могут безопасно проводить большие токи на землю, сводя к минимуму потенциальный вред. Они также обеспечивают быструю реакцию на высокие переходные пики, быстро подавляя напряжение и обеспечивая защиту цепей.

Просмотреть все диоды TVS

Как работают диоды TVS?

Всплески и перенапряжения могут быть вызваны различными факторами, как внутренними, так и внешними. Переходные процессы бывает трудно предсказать, поскольку некоторые из них повторяются, другие происходят только один раз, а продолжительность и интенсивность переходного процесса могут сильно различаться. В результате диоды TVS являются важными устройствами, которые вы должны использовать для защиты вашей схемы от риска переходных процессов.

Подавители переходных напряжений обычно размещаются параллельно цепи. Они фильтруют ток для защиты цепи и могут подавлять величину напряжения, которое может пройти через соединение в любой момент времени. Это очень полезно в случае появления всплесков. Зажимное действие затем ограничивает напряжение до заданного уровня и отводит избыточное напряжение от цепи к земле.

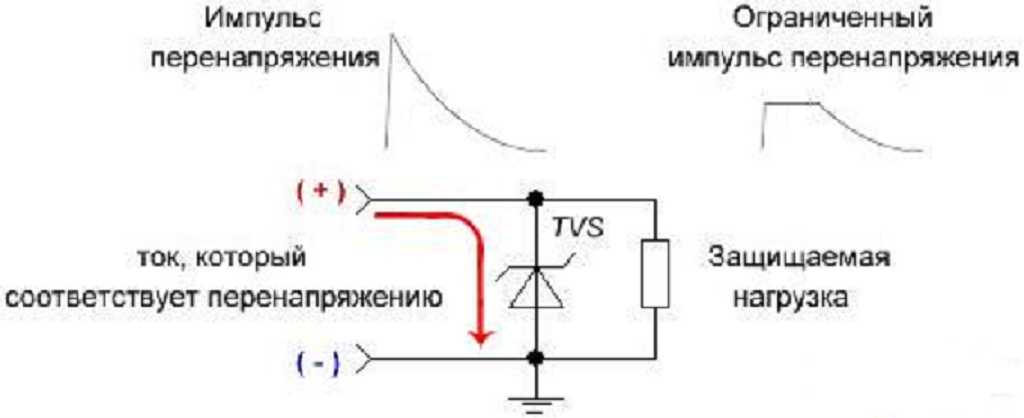

Как работают диоды TVS

На этой диаграмме показано, как TVS отводит переходный ток на землю. Это показывает тот факт, что напряжение, воспринимаемое защищаемой нагрузкой, ограничено уровнем ограничения напряжения TVS.

Как выбрать диод для TVS

По сути, выбор диода для TVS зависит от различных ключевых факторов и отличительных особенностей. Руководство по выбору диодов для TVS должно быть удобным, чтобы помочь вам выбрать лучший компонент для вашей установки, но есть несколько основных ценностей, которые вы должны учитывать при выборе диодов для TVS.

Чтобы помочь вам начать работу, всегда следует учитывать следующие важные атрибуты:

• Конфигурация
• Напряжение фиксации
• Пиковый импульсный ток
• Физические размеры

Наряду с указанными выше атрибутами следует учитывать следующие дополнительные характеристики:

• Напряжение пробоя — номинальное напряжение, при котором диод обеспечивает защиту и начинает отводить ток от цепи к земле
• Обратное напряжение зазора – рабочее напряжение, которое не должно превышаться

Наконец, последний фактор, который следует учитывать при выборе диода TVS, — это конкретный тип диода, который вам нужен. В следующем разделе более подробно рассматриваются некоторые типы ключей.

Типы диодов TVS

Существует несколько различных типов диодов TVS, каждый из которых имеет уникальные характеристики и подходит для различных приложений и схем.

Доступны как сквозные, так и поверхностные типы. Кроме того, эти компоненты могут быть однонаправленными или двунаправленными, что обеспечивает большую гибкость при выборе типа диода TVS, который лучше всего подходит для вашей установки.

Некоторые из основных типов диодов TVS более подробно описаны ниже:

Диод Зенера

Диоды Зенера являются одним из наиболее известных типов TVS. Эти компоненты имеют пониженное напряжение пробоя (напряжение стабилитрона), что позволяет им проводить контролируемые пробои, сохраняя ток, проходящий через диод, близким к напряжению стабилитрона. Их также можно использовать для создания опорного напряжения и обеспечения защиты цепи от перенапряжения и электростатического разряда.

Стабилитроны идеально подходят для высокочастотных цепей и высокоскоростных линий передачи данных. Поскольку они предназначены для работы с малой энергией, они широко используются для отвода и фиксации в цепях такого типа.

Купить

Автомобильные TVS-диоды

TVS-диоды используются в автомобильной промышленности для защиты чувствительных компонентов и полупроводниковых устройств от повреждений, вызванных переходными выбросами и разрядами. Их можно использовать в нескольких различных местах в транспортных средствах для обеспечения защиты, в том числе рядом с генератором и регулятором (защищает от событий с высокой энергией, таких как затухание поля или сброс нагрузки) и электронных шин данных (защищает от событий электростатического разряда). несколько примеров.

Купить сейчас

Двунаправленный диод

Двунаправленный диод может работать как при положительном, так и при отрицательном напряжении. Это делает их более универсальными, чем однонаправленные диоды, которые работают только с положительным или отрицательным напряжением, а не с обоими.

Стоит отметить, что другие типы диодов TVS также могут быть двунаправленными. Например, стабилитроны являются двунаправленными, что делает их более приспособленными для работы с переменными напряжениями в цепях.

Купить сейчас

Диод напряжения фиксации

Диоды напряжения фиксации также являются стандартными типами диодов. Этот термин в основном используется для обозначения зажимов, которые защищают чувствительные устройства от переходных процессов и перенапряжения.

Специализированные фиксирующие диоды хорошо справляются с этими высокими напряжениями, отводя избыточное и ограничивая остаточное напряжение. Кроме того, фиксирующие диоды TVS можно использовать для защиты особенно чувствительных компонентов и цепей, реагируя на переходные процессы намного быстрее, чем альтернативные варианты, чтобы снизить вероятность повреждения.

Диод электростатического разряда

Не все диоды чувствительны к электростатическому разряду, поэтому важно правильно выбрать устройство, если вам необходимо обеспечить защиту от электростатического разряда. Диоды ESD должны быть размещены на трассе на как можно более коротком расстоянии от земли. Диоды для защиты от электростатического разряда

предназначены для защиты ИС от высоковольтных электростатических разрядов. Они поглощают аномальное напряжение, чтобы обеспечить защиту и предотвратить неисправность цепей. При возникновении электростатического разряда устройство выходит из строя и создает путь с низким импедансом для ограничения и отвода тока на землю, защищая цепь.

Купить сейчас

Littelfuse Diode

Littelfuse — ведущий поставщик электронных компонентов, обеспечивающий лучшие на рынке устройства защиты цепей. Диоды Littelfuse отличаются высоким качеством и обеспечивают высокий уровень защиты, что делает их отличным выбором для многих приложений.

Компоненты и полупроводники Littelfuse доступны в различных типах и конфигурациях, подходящих для любой схемы. Благодаря разнообразию вариантов на выбор, убедитесь, что вы выбрали наиболее подходящий тип для ваших требований.

Купить

Защитный диод

Защитные диоды можно использовать в цепях, где ток течет в прямом направлении. Они предназначены для защиты устройств, которые чувствительны и отрицательно реагируют на ток, протекающий через них в обратном направлении. По сути, роль защитного диода заключается в защите цепи от обратного напряжения.

При выборе защитного диода важно проверить пиковое обратное напряжение, так как этот параметр определяет, какое количество диода может быть поглощено до того, как он выйдет из строя и сможет пройти ток.

Диод для подавления переходных процессов

Диоды для подавления переходных процессов (также известные как подавители переходных напряжений или Transorb) — это компоненты, используемые для подавления переходных напряжений, таких как электростатические разряды. Они заземляют фиксированное напряжение и, следовательно, предотвращают повреждение цепей и хрупких компонентов пиками.

Эти устройства идеально подходят для цепей и приложений с умеренной частотой. Они быстро действуют, просты в использовании и доступны как в однонаправленном, так и в двунаправленном форматах. Однако диоды для подавления переходных процессов имеют ограниченную частоту из-за высокой емкости и могут быть дороже, чем альтернативные варианты.

Купить сейчас

Transil Diode

Transil диоды — еще один вариант, предназначенный для защиты цепей и чувствительных компонентов от скачков напряжения и скачков напряжения. Диоды Transil могут быть как однонаправленными, так и двунаправленными, и их можно найти в самых разных системах, таких как ПК, медицинские устройства и системы беспроводной связи.
