Первые дни с новым микроскопом
Прежде чем открывать бумажник, я тщательно изучаю информацию о крупных покупках. Мне нравится, по крайней мере, иметь иллюзию, что, когда я отправляю свои деньги далекому незнакомцу, я, вероятно, получу обратно что-то равноценное в разумные сроки, которое будет делать то, что я хочу. Поэтому я больше склоняюсь к концу спектра «паралича анализа», когда я изучаю так много спецификаций и обзоров, что в итоге ничего не покупаю.
Хотя это звучит плохо, а иногда так и есть, я обнаружил, что это помогает мне избежать необдуманной траты денег на вещи, которые не будут работать для меня. Это особенно верно в отношении инструментов, где, пока я застрял в цикле анализа, я часто нахожу обходной путь или замену, которая достаточно хороша для выполнения работы.
Однако для некоторых вещей нет замены, и когда вы начнете работать с SMD-компонентами, которые вам трудно отличить от крупицы соли, вам, вероятно, понадобится микроскоп. Недавно я решил, что именно здесь я был в своем путешествии по электронике, и теперь, когда я прошел этап анализа и закупки процесса, я решил поделиться своими первыми впечатлениями от моего микроскопа и что это такое привыкнуть к работе с одним.
Обоснование ожиданий
К счастью, я был почти уверен в паре вещей, которые мне нужны в микроскопе. Я знал, что мне нужен оптический микроскоп, а не цифровая камера и монитор. Несмотря на то, что есть много людей, которые отлично работают с этими настройками, я чувствовал, что оптический прицел был бы лучшим вариантом для меня. Мне действительно не нравилась идея иметь дело с задержкой, которую всегда демонстрирует USB-микроскоп, и даже если это прямая камера HDMI для настройки монитора, я чувствовал, что, глядя на монитор на стене, работая над схемой на скамейка будет дезориентировать. Мне казалось, что лучше направить взгляд хотя бы в том направлении, где работают мои руки.
С другой стороны, можно многое сказать о том, что можно выводить что-либо на большой экран, особенно для человека моего положения, который, вероятно, захочет написать о том, что он делает, и добавить несколько фотографий и видео. Поэтому я был достаточно уверен, что мне нужен прицел, к которому можно прикрепить камеру.
Я подумал, что это скорее «приятно иметь», чем функция, которая мне понадобится с самого начала, но я, по крайней мере, хотел иметь возможность добавить камеру в будущем.
Я также был уверен, что мне понадобится что-то достаточно компактное, чтобы не занимать много места на моем ограниченном рабочем столе. Возможность отодвинуть прицел в сторону, чтобы освободить место для работы без SMD, казалась хорошей идеей. Были и ограничения по бюджету — больше 500 долларов очень не хотелось.
Имея в руках свои характеристики, я приступил к исследованию. К сожалению, у меня не было ничего, кроме онлайн-обзоров, и слишком часто они стоят меньше, чем бумага, на которой они написаны. К счастью, сообщество Hackaday очень помогает с такими покупками, и большая часть работы уже сделана другими. Я нашел много обзоров прицелов, но один из них выделялся: видео Скотти Аллена «Мальчик и его микроскоп».
Я думаю, что меня действительно зацепило в видео Скотти, так это его признание, что, по крайней мере, в отношении пайки: «Мои ожидания от себя намного превзошли мои способности».
Это бомба правды, которая сильно поразила меня, и то, что ему удалось обойти свои физические ограничения, купив микроскоп, воодушевило меня. Он также заключил сделку с продавцом на рынке в Шэньчжэне, у которого он купил свой прицел, что избавляет от многих догадок, связанных с попытками приобрести детали у разных поставщиков. Итак, поскольку пакет Скотти, казалось, соответствовал моим потребностям, я разместил заказ на Ali Express в конце декабря.
И чтобы было ясно, это было полностью за мой личный счет. Я просто следовал совету Скотти, но тратил свои собственные деньги, так что здесь нет никакого спонсорства. Мои впечатления и мнения полностью мои собственные.
Первые впечатления
Заказывать из Китая в наши дни всегда кажется ерундой, но, к моему удовольствию, прицел прибыл всего за две недели. Упаковка была в хорошем состоянии, но меня удивил компактный размер коробки — она показалась слишком маленькой для громоздкого прицела. Но в конечном итоге это произошло из-за очень продуманной упаковки, когда весь прицел был разобран, а детали упакованы отдельно, прежде чем они были заправлены в упаковку из пенопласта.
Никаких повреждений от транспортировки я не увидел.

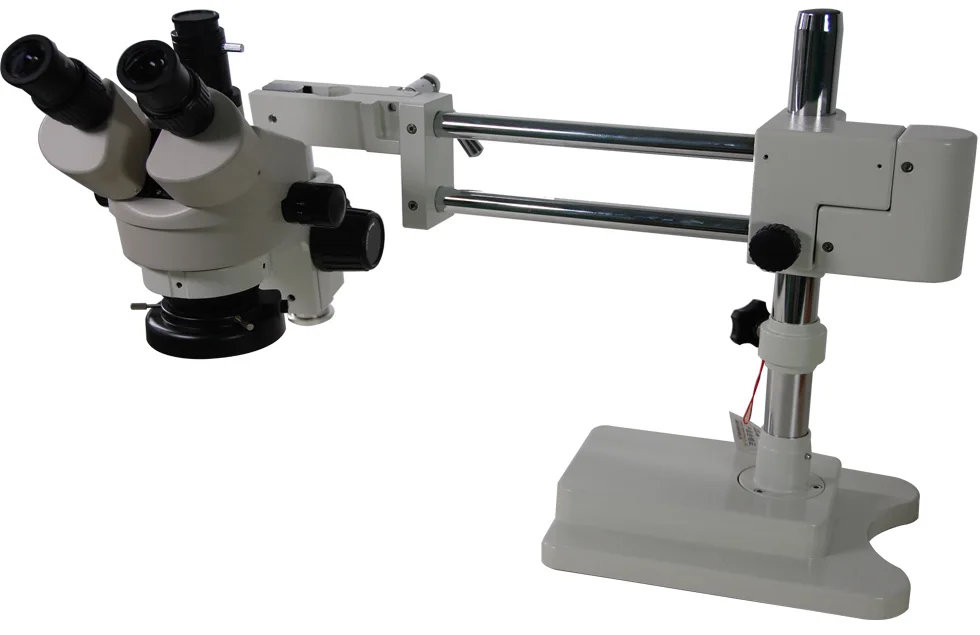

Комплект прицела, который я купил, включает корпус бинокулярного стереомикроскопа с увеличением, пару окуляров с чашечками и подставку. Аксессуары включают в себя кольцевую подсветку, линзу Барлоу 0,5x, защитный фильтр и важную камеру HDMI с переходным кольцом. Хотя инструкции не было, сборка прошла легко — все подходит только туда, куда нужно. Вам понадобятся некоторые инструменты, например очень маленькая крестовая отвертка, но все довольно просто и не требует пояснений. Единственная трудность, с которой я столкнулся, это привести в порядок кабели от камеры и кольцевой лампы, которые болтались повсюду. Я решил сделать единую «пуповину» к монитору на своей скамейке, связав кабели и обмотав их пластиковой проволокой.
Это то, что делает его стереомикроскопом — двойные объективы дают вам ощущение глубины.
Линза Барлоу здесь удалена.Мои первые впечатления о качестве были весьма благоприятны. Все металлические детали хорошо отделаны, на отливках нет следов облоя и дефектов. Алюминиевые детали имеют качественное анодированное покрытие, а резьба на всех оптических элементах чистая и слегка смазанная. На поверхностях, на которых ее быть не должно, не было разбрызгиваемой смазки — по моему опыту, это обычная проблема с дешевой оптикой. Также отсутствовал тот знакомый химический запах, который часто исходит от некоторых поставок из Китая. Единственной частью, которая имела реальный запах, был пластиковый пылезащитный чехол, и он быстро рассеялся, когда немного проветрился.
Должен сказать, что для микроскопа начального уровня у этого очень хорошая оптика. Мне еще предстоит найти что-то, что кажется смещенным или не в порядке, а поле зрения плоское и яркое. Я решил прикрепить линзу Барлоу, которая привинчивается к корпусу чуть ниже двойных объективов. Объектив 0,5x немного сужает поле зрения, позволяя немного приподнять микроскоп на штативе.
Это дает больше места для инструментов и рук между предметным столиком и объективом — у меня около 14 см.
С другой стороны, бинокулярные окуляры полностью регулируются. Окуляры поворачиваются для регулировки межокулярного расстояния, и каждый окуляр можно настроить на разные фокусные расстояния. Это позволяет легко настроить прицел именно так, как вам нравится, что часто является проблемой, с которой я сталкиваюсь с оптикой — мне трудно получить «вынос выходного зрачка» или расстояние между глазом и линзой, в самый раз. чтобы получить полное поле зрения. В этом прицеле довольно легко настроить правильное удаление выходного зрачка, даже если я ношу очки для чтения.
У меня есть одна жалоба на окуляры. Установочные винты, удерживающие окуляры в тубусах, на самом деле не касаются объектива; скорее, они ввинчиваются только настолько, чтобы попасть в канавку в корпусе объектива. Это предохраняет окуляр от выскальзывания, но оставляет его незакрепленным в тубусе. Это действительно заметно только тогда, когда резиновые наглазники касаются моих очков, из-за чего окуляры качаются в трубках.
Возникающее в результате небольшое изменение в выравнивании оптики мешает моему мозгу объединить два изображения в стереоизображение, в котором на самом деле и заключается весь смысл стереомикроскопа. Более длинный установочный винт, вероятно, решит проблему.
Практика
Причина, по которой я решил приобрести микроскоп, восходит к моей неудачной попытке починить Xbox. В этой статье я признал, насколько неоптимальной была моя настройка, и что я намеревался сделать, прежде чем снова пытаться восстановить. Помимо улучшения освещения в моем магазине и приобретения приличного микроскопа, я понял, что мне действительно нужна практика. Итак, разобравшись с аппаратными проблемами, пришло время обновить мою личную прошивку с небольшой практической практикой.
Практика делает совершенным. Практика отпайки горячим воздухом через мой микроскоп. Через адаптер захвата HDMI — прилагаемая камера изначально не поддерживает USB-выход.
Первое, что я заметил, это то, что нужно время, чтобы привыкнуть к тому факту, что поле, в котором вы работаете, такое маленькое. Глядя через прицел с увеличением примерно в 2 раза, поле зрения составляет около 2,5 см в диаметре. Получить паяльник или пинцет в этой области не так-то просто, особенно если у вас нет периферийного зрения, чтобы направлять руки. Мне неудобно располагать инструменты левой рукой, которая является моей слабой стороной. Быстро становится лучше, но это смущает. Другая вещь, с которой у меня была проблема, это удержание печатной платы во время работы над ней. Столик микроскопа невелик, поэтому печатная плата моего испытуемого немного болталась. Кроме того, я обнаружил, что приложение усилия, необходимого для удаления компонентов, приводит к раскачиванию платы, что часто выводит ее из фокуса.
