УСТРОЙСТВО ЭЛЕКТРИЧЕСКИХ МАШИН ПОСТОЯННОГО ТОКА И КОНСТРУКЦИИ ИХ СБОРОЧНЫХ ЕДИНИЦ И ДЕТАЛЕЙ
Электротехническая промышленность выпускает электрические машины постоянного тока большой номенклатуры по мощности и конструктивному исполнению, поэтому несмотря на некоторые различия в конструкции отдельных сборочных единиц и деталей, их устройство одинаково.

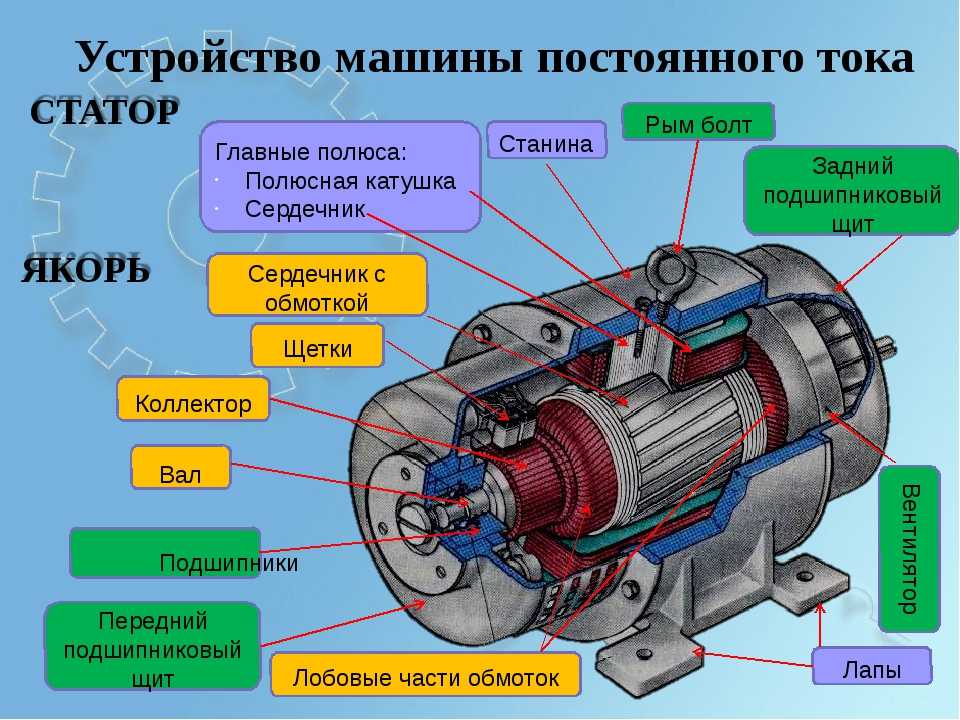

Электрическая машина постоянного тока (рис. 100) состоит из статора, якоря, коллектора, щеточного аппарата и подшипниковых щитов.
Статор состоит из станины б, главных полюсов 4 и добавочных полюсов (на рисунке не показаны) с соответствующими катушками. Станина служит для крепления полюсов и подшипниковых щитов и является часть о магнитной цепи, поскольку через нее замыкается магнитный поток машины. Поэтому станину изготовляют из стали — материала, обладающего достаточной механической прочностью и большой магнитной проницаемостью. По окружности станины расположены отверстия для крепления полюсов.
Стальные листы сердечника 2 полюсов спрессованы и скреплены заклепками 4, головки которых утоплены в нажимные щеки 5, установленные на торцах каждого полюса.Рис. 100. Устройство электрической машины постоянного тока:
Рис. 101. Главные полюса электрической машины постоянного тока и способы их крепления:
а — болтом, б — стержнем; 1 — полюсный наконечник, 2 — сердечник полюса, 3 — болт крепления сердечника, 4 — заклепка, 5 — нажимные щеки, б — установочный стержень
. Рис. 102. Катушки полюсов
а — главного, б — добавочного; 1 — катушка обмотки, 2 и 4 — главный и добавочный полюса» 3 — опорный угольник, 5 — обмотка
Шихтованными могут изготовляться только наконечники главных полюсов, так как при вращении зубчатого якоря из-за пульсации магнитного потока в воздушном зазоре в них возникают вихревые токи и потери мощности.
Полюса крепят к станине болтами: нарезку резьбы для болтов выполняют непосредственно в шихтованном сердечнике 2 полюса (рис. 10 1, а) либо в массивных стальных стержнях б» (рис. 101,6), вставленных в выштампованные отверстия в полюсах.
Магнитное поле в машине создается намагничивающей силой обмотки возбуждения, выполняемой в виде полюсных катушек, надетых на сердечники главных полюсов. Для уменьшения искрения под щетками и предупреждения таким образом подгара пластин коллектора и образования на его поверхности «кругового огня» машина снабжена добавочными полюсами с катушками, установленными на их сердечниках. Добавочные полюса размещают между главными полюсами и крепят к станине болтами.
Рис. 103.
Сердечник якоря машины постоянного тока:Катушки добавочных полюсов включаются последовательно с обмоткой якоря, поэтому сечение их проводов рассчитано на рабочий ток машины. В некоторых мощных машинах постоянного тока обмотку полюса выполняют из нескольких секций с установкой между ними дистанционных шайб из изоляционных материалов, образующих вентиляционные каналы.
Якорь машины постоянного тока состоит из вала, сердечника, обмотки и коллектора. Сердечник, якоря (рис. 103) собран из штампованных листов электротехнической стали (рис. 104) с выштампованными в них вырезами определенной формы, образующими в собранном сердечнике пазы для укладки в них обмотки якоря. Листы сердечника обычно изолированы с двух сторон тонкой пленкой лака, но могут быть и оксидированы. Собранные в общий пакет листы образуют сердечник, насаженный на вал якоря и закрепленный на нем с помощью нажимных шайб.
Рис. 105. Расположение секций обмотки якоря в пазах сердечника
Рис. 104. Стальной лист сердечника якоря:
1 — зубец листа, 2 — изоляция, 3 — паз
Бандаж выполняют из немагнитной стальной проволоки, наматываемой с предварительным натяжением. Лобовые части обмотки якоря крепят к обмоткодержателю также при помощи бандажа. В современных машинах для бандажирования якорей используют стеклоленту.
Коллектор машины постоянного тока собран из клинообразных пластин холоднокатаной меди, изолированных друг от друга прокладками из коллекторного миканита. Нижние (узкие) края пластин имеют вырезы в форме «ласточкина хвоста», служащие для закрепления медных пластин и миканитовой изоляции.
Коллекторы первым способом крепления называют арочными, а вторым способом — клиновыми. Чаще всего применяют арочные коллекторы, поскольку при ослаблении давления между их пластинами из-за усадки межпластинной миканитовой изоляций эти коллекторы можно предпрессовывать, восстанавливая таким образом необходимое сжатие пластин и прочность коллекторов.
Рис. 106. Коллекторы электрических машин:
а — на пластмассе, б — с нажимными конусами; / и 7 — пластины коллектора, 2 — пластмасса, 3 и 11 — втулки, 4 — нажимной конус, 5 — гайка, 6 и 10 — манжеты, 8 — изолирующий цилиндр, 9 — шнур, /2— балансировочный груз
Щеточный аппарат (рис. 107) состоит из траверсы, щеточных пальцев и щеткодержателей. Траверса (рис. 107, а) служит для крепления на ее щеточных пальцах щеткодержателей (рис. 107, б, в, г), создающих необходимую электрическую цепь. Щеткодержатель состоит из обоймы и нажимного устройства, обеспечивающего прилегание щетки к коллектору с необходимым усилием.
В машинах постоянного тока применяют щеткодержатели двух типов: радиальные, у которых ось щетки совпадает с продолжением радиуса коллектора, (см. рис. 107,5, в), и реактивные, у которых ось щетки расположена под углом к продолжению радиуса коллектора в сторону его вращения (см. рис. 107, г).
Рис. 107. Щеточный аппарат электрических машин постоянного тока:
а — траверса, б и в — радиальные щеткодержатели, г — реактивный щеткодержатель; 1 — пальцы (бракеты), 2 — рычаг, 5, 8 и 15 — пружины, 4 — корпус, 5 и 11 — щетки, б — обойма, 7 — фарфоровый наконечник, 9 — хомутик, 10 — штифт, 12 — стенка обоймы, 13 — храповик, 14 — колечко пружины
Применяемые в машинах постоянного тока щетки имеют маркировку, характеризующую их состав и физические свойства.
Щетки, используемые в машинах общепромышленного назначения, подразделяются на три основные группы: графитные, угольно-графитные и медно-графитные. В целях нормальной работы и продления срока службы коллектора следует применять для каждой машины щетки только той марки, которая определена заводом-изготовителем с учетом мощности, конструкции, условий работы и электрической характеристики машины.Подшипниковые щиты электрических машин служат в качестве соединительных деталей между станиной и якорем, а также — опорной конструкцией для якоря, вал которого вращается в подшипниках, установленных в щитах.
Рис. 108. Щетки:
а — машин малой и средней мощности, б — машин большой мощности; 1 — щеточный канатик, 2 — наконечник
В электрических машинах постоянного тока применяют различные подшипниковые щиты, отличающиеся друг от друга формой, размером и материалом, из которого они изготовлены. Однако несмотря на большое разнообразие конструкций подшипников щиты можно разделить по назначению на два основных вида: обычные и фланцевые для установки и крепления непосредственно на исполнительном механизме.
В ряде случаев электрические машины постоянного тока могут иметь комбинированную систему крепления (рис. 109), т. е. станину с лапами для установки и крепления на Опорной конструкции и одновременно фланцевый подшипниковый щит для крепления на исполнительном механизме.
Рис. 109. Электрическая машина со станиной для крепления на опорной конструкции и подшипниковым щитом для крепления на исполнительном механизме:
1 — возбудитель, 2 и 4 г- передний и задний подшипниковые щиты, 3 — станина, 5 — зубчатая шестеренка
Подшипниковые щиты электрических машин постоянного тока изготовляют методом литья (преимущественно из стали, реже из чугуна и сплавов алюминия), а также сварки или штамповки. В центре щита имеется расточка под подшипник, в которой устанавливают шариковый или роликовый подшипник качения. В мощных машинах постоянного тока в ряде случаев используют подшипники скольжения.
